ESF5545LOX - Lave-vaisselle ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Lave-vaisselle
Capacité	13 couverts
Classe énergétique	A++
Niveau sonore	44 dB
Programmes de lavage	6 programmes, dont éco, rapide, intensif
Fonctionnalités spéciales	Départ différé, aquastop, système de séchage par condensation
Dimensions (HxLxP)	85 x 60 x 62 cm
Panneau de contrôle	Écran LED avec boutons de commande
Entretien	Filtres lavables, entretien régulier recommandé
Sécurité	Système de sécurité aquastop, protection contre les débordements
Poids	45 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - ESF5545LOX ELECTROLUX

Pourquoi mon lave-vaisselle ELECTROLUX ESF5545LOX ne démarre-t-il pas ?

Vérifiez si l'appareil est correctement branché à une prise électrique. Assurez-vous également que la porte est bien fermée et que le verrou de sécurité fonctionne.

Mon lave-vaisselle fait un bruit anormal pendant le cycle de lavage. Que faire ?

Vérifiez si des objets sont bloqués dans les bras gicleurs ou si le filtre est obstrué. Si le bruit persiste, contactez le service client.

Pourquoi mes assiettes ne sortent-elles pas propres après le lavage ?

Assurez-vous de ne pas surcharger le lave-vaisselle et que les bras gicleurs ne sont pas obstrués. Utilisez un détergent approprié et vérifiez le niveau de sel régénérant.

Le lave-vaisselle affiche un code d'erreur. Que signifie-t-il ?

Consultez le manuel d'utilisation pour le code d'erreur spécifique. Les codes d'erreur peuvent indiquer des problèmes variés, tels que des fuites ou des problèmes de drainage.

Comment puis-je nettoyer l'intérieur de mon lave-vaisselle ?

Utilisez un mélange de vinaigre blanc et d'eau pour essuyer les parois intérieures. N'oubliez pas de nettoyer le filtre et les bras gicleurs pour assurer un bon fonctionnement.

Mon lave-vaisselle ne vidange pas l'eau. Que faire ?

Vérifiez si le tuyau de vidange est plié ou obstrué. Assurez-vous également que le filtre est propre et qu'aucun débris ne bloque le système de drainage.

Comment régler la dureté de l'eau sur mon lave-vaisselle ?

Référez-vous au manuel d'utilisation pour ajuster les réglages de dureté de l'eau. Cela peut nécessiter un réglage du niveau de sel régénérant.

Puis-je laver des casseroles et des poêles dans mon lave-vaisselle ELECTROLUX ESF5545LOX ?

Assurez-vous qu'elles sont compatibles avec le lave-vaisselle. Vérifiez les étiquettes des ustensiles pour vous assurer qu'ils sont lavables au lave-vaisselle.

Quel type de détergent dois-je utiliser pour mon lave-vaisselle ?

Utilisez un détergent spécialement conçu pour les lave-vaisselle. Évitez d'utiliser du détergent à vaisselle classique, car cela peut provoquer des débordements.

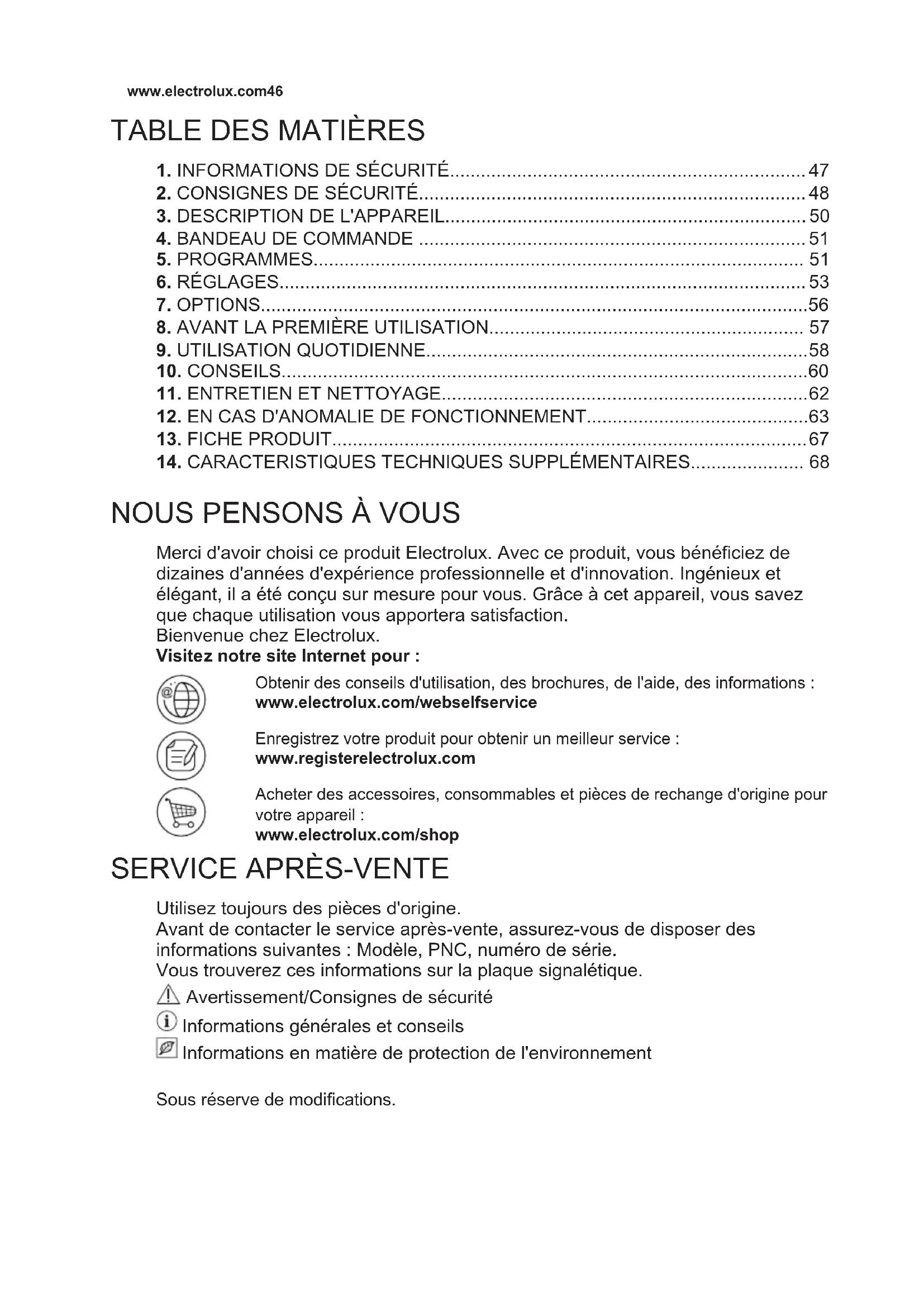

MODE D'EMPLOI ESF5545LOX ELECTROLUX

Merci d'avoir besoinie ce produit Electrolux. Avec ce produit, vous bénéficiaz de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été concu sur mesure pour vous. Grace à cet appariel, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com/webselfservice

Enregistrez votre produit pour obtenir un meilleur service : www.registerelectrolux.com

Acheter des accessoires, consommables et pieces de rechange d'origine pour votre apparéil :

www.electrolux.com/shop

SERVICE APRÉS-VENTE

Utilisez toujoursdespiècesd'origine.

Avant de contacter le service après-vente, assurez-vous de dispose des informations suivantes : Modèle, PNC, numéro de série.

Voutrouvrez ces informations sur la plaque signalétique.

Avertissement/Consignes de sécurité
日 Informations generales et conseils
Informations en matière de protection de l'environnement

Sous réserve de modifications.

1. INFORMATIONS DE SECURITÉ

Avant d'installer et d'utiliser cet apparéil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâtés resultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sur et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables.

• Cet apparéil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacité physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés ou d'avoir reçu des instructions concernant l'utilisation sécurisée de l' apparéil et de comprendre les risques encourus.
• Les enfants entre 3 et 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
• Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
• Ne laïsez pas les enfants jouer avec l'appareil.
• Ne laissez pas les détergents à la portée des enfants.
  Tenez les enfants et les animaux éloignés de l'appareil lorsque la porte est ouverte.
• Les enfants ne doivent pas nettoyer ni entreprises une opération de maintenance sur l'appareil sans surveillance.

1.2 Sécurité générale

• Cet apparéil est conçu uniquement pour un usage domestique et des situations telles que :

• bâtiments de ferme, cuisines réservées aux employés dans les magasins, bureaux et autres lieux de travail;

• pour une utilisation privée, par les clients, dans des hôtels et autres lieux deSEDjour.

• Ne modifiez pas les caractéristiques de cet apparéil.

• La pression de l'eau en fonctionnement (minimale et maximale) doit se situer entre 0.5 (0.05) / 8 (0.8) bar (MPa)
• Respectez le nombre maximal de 13 couverts.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, un service de maintenance/agréée ou un technicien qualifié afin d'éviter tout danger.
• Placez les couverts dans le panier à couverts, avec les extrémités pointues vers le bas, ou placez-les dans le bac à couverts en position horizontale, bords tranchants vers le bas.
• Ne laissez pas la porte de l'appareil ouverte sans surveillance pour éviter de vous prendre accidentellement les pieds dedans.
• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.
• Ne pulverisez pas d'eau ni de vapeur à haute pression pour nettoyer l'appareil.
• Si l'appareil dispose d'orifices d'aération à la base, veillez à ne pas les couvrir, par ex. avec de la moquette.
• L'appareil doit être raccordé au circuit d'eau à l'aide des tuyaux neufs fournis. N'utilisez pas de tuyaux provenant d'anciens apparèils.

2. CONSIGNES DE SECURITÉ

2.1 Installation

AVERTISSEMENT!

L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un apparéil endommagé.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.

• N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiente est inférieure à 0^ .
• Installé l'appareil dans un lieu sur et adapté répondant aux exigences d'installation.

2.2 Branchement électrique

AVERTISSEMENT!

Risque d'incendie ou d'électrocution.

L'appareil doit être relié à la terre.
- Vérifiez que les paramètres figurant sur la plaque signalétique correspondent aux données électriques de votre réseau.
Utilisez une prise correctement installee et protégée contre les chocs.
L'appareil ne doit pas etre raccordé a l'aide d'une prise multiple ou d'un prolongateur.
Veillez a ne pas endommager la fiche secteur ni le cable d'alimentation. Le remplacement du cable d'alimentation de l'appareil doit etre effectue par notre service après-vente agreé.
- Ne branche la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise principale est accessible une fois l'appareil installé.
- Ne tirez jamais sur le cable d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.
Cet apparéil est conforme aux directives CEE
- Cet apparéil est fourni avec un cable d'alimentation de 13 A. Si vous nevez changer le fusible de la fiche secteur, utilisez uniquement un fusible 13 A approvée ASTA (BS 1362) (Royaume-Uni et Irlande uniquement).

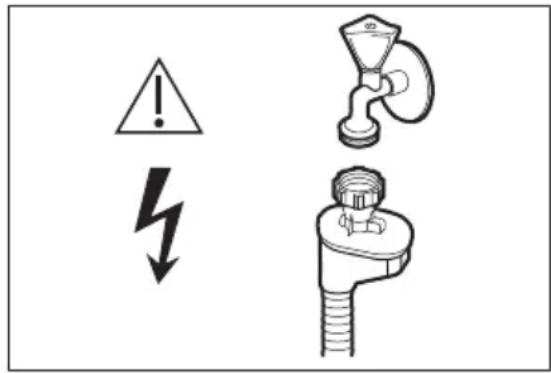

2.3 Raccordement à l'arrivée d'eau

Veillez a ne pas endommager les tuyaux de circulation d'eau.
- Avant d'installer des tuyaux neufs, des tuyaux n'ayant pas servi depuis longtemps, lorsqu'une réparation a été effectue ou qu'un nouveau dispositif a été installé (compteurs d'eau, etc.), laissez l'eau s'écouler jusqu'à ce qu'elle soit parfaitement propre et claire.
- Pendant et après la première utilisation de l'appareil, vérifie qu'aucune fuite n'est visible.
- Le tuyau d'arrivée d'eau comporte une vanne de sécurité et une gaine avec un cable d'alimentation interieur.

AVERTISSEMENT!

Tension dangereuse.

• Si le tuyau d'arrivée d'eau est endommagé, fermez immédiatement le robinet d'eau et débranchez la fiche de la prise secteur. Contactez le service après-vente pour replacer le tuyau d'arrivée d'eau.

2.4 Utilisation

• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur ou à proximé de l'appareil, ni sur celui-ci.
• Les produits de lavage pour lavevaisselle sont dangereux. Suivez les consignes de sécurité figurant sur l'emballage du produit de lavage.
• Ne buvez pas l'eau de l'appareil; ne jouez pas avec.
• N'enlevez pas la vaisselle de l'appareil avant la fin du programme. Il

se peut que la vaisselle contienne encore du produit de lavage.

• Ne montez pas sur la porte ouverte de l'appareil et ne vous asseyez pas dessus.
• De la vapeur chaude peut s'échapper de l'appareil si vous ouvrez la porte pendant le déroulement d'un programme.

2.5 Maintenance

• Pour réparer l'appareil, contactez un service après-venture/agréé.
  Utilisez exclusivement des pieces d'origine.

2.6 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou d'asphyxie.

• Débranche l'appareil de l'alimentation électrique.
• Coupe le cable d'alimentation et mettez-le au rebut.
• Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

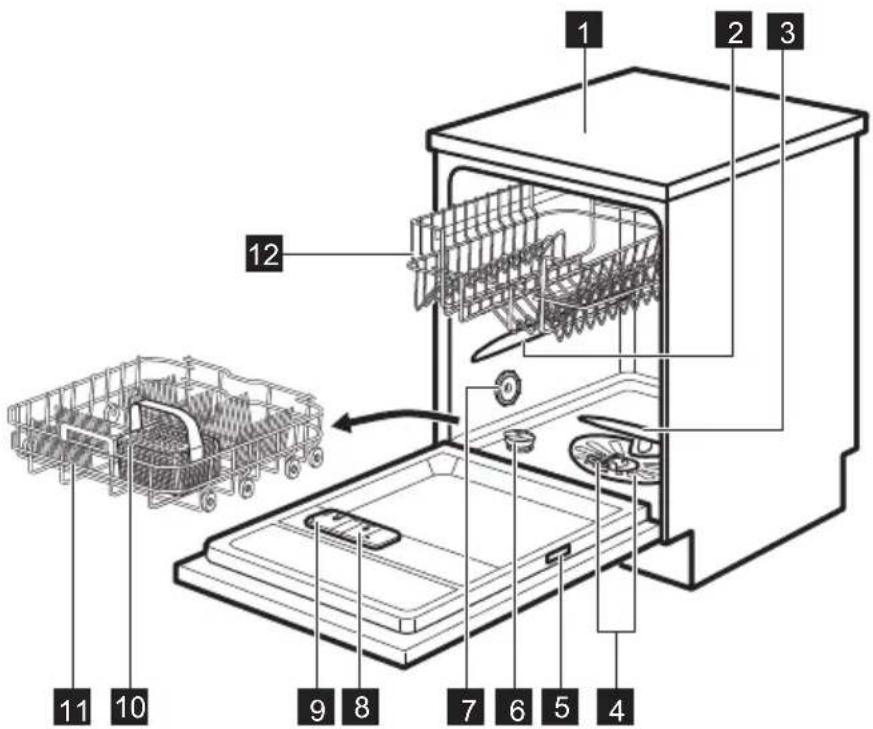

3. DESCRIPTION DE L'APPAREIL

1 Plan de travail
2 Bras d'aspersion supérieur
3 Bras d'aspersion inférieur
4 Filtres
5 Plaque signalétique
6 Réservoir de sel régencerant
Fente d'airation

8 Distributeur de liquide de rinceage
9 Cache de distributeur de dédTergent
10 Panier à couverts
11 Panier du bas
12 Panier du haut

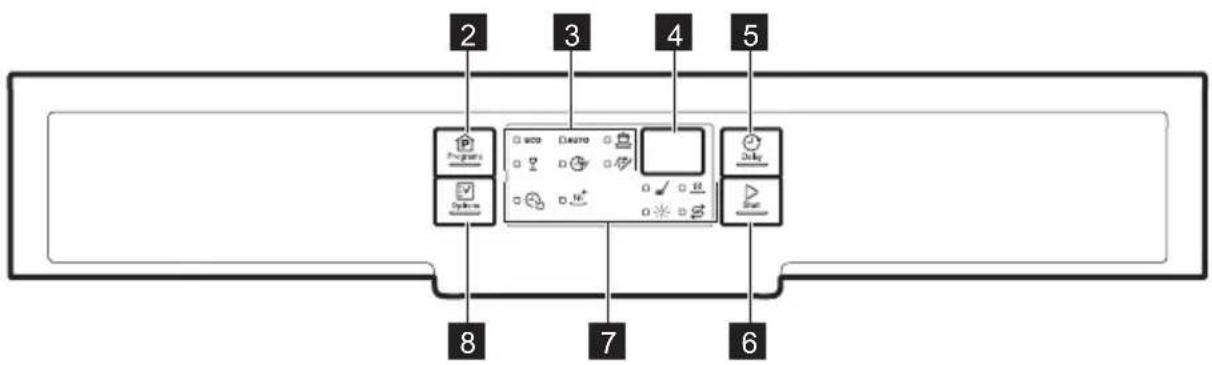

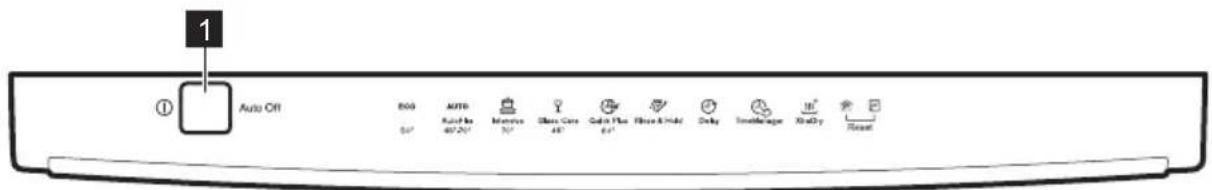

4. BANDEAU DE COMMANDE

1 Touche Marche/Arrêt
6 Touche Start
2 Touche Programs
7 Voyants
3 Voyants de programme
8 Touche Options
4 Affichage
5 Touche Delay

4.1 Voyants

Indicateur Description
/	Phase de lavage. Il s'allume au cours de la phase de lavage.
§§§	Phase de séchage. Il s'allume au cours de la phase de séchage.
©	Voyant TimeManager.
§§+	Voyant XtraDry.
¶	Voyant du réservoir de liquide de rinceage. Ce voyant est toujours étantpendant le déroulement du programme.
←	Voyant du réservoir de sel régénérant. Ce voyant est always étantpendant le déroulement du programme.

5.PROGRAMMES

Le nombre des programmes indiquedans le tableau peut ne pas

correspondre à leur ordre sur le bandeau de commande.

Programme Degré de salissu-reType de vaisselle		Phases du programme Options
ECO 1)	·Normalementsale ·Vaissselle et couverts	·Prélavage ·Lavage à 50 °C ·Rinçages ·Séchage	·TimeManager ·XtraDry
AUTO 2)	·Tous ·Vaissselle, cou-verts, plats et casseroles	·Prélavage ·Lavage de 45 °C à 70 °C ·Rinçages ·Séchage	·XtraDry
©	·Très sale ·Vaissselle, cou-verts, plats et casseroles	·Prélavage ·Lavage à 70 °C ·Rinçages ·Séchage	·TimeManager ·XtraDry
©30° 3)	·Vaissselle frais-chement salle ·Vaissselle et couverts	·Lavage à 60 °C ou 65 °C ·Rinçages	·XtraDry
♀	·Normalement ou légèrement sale ·Vaissselle fragile et verres	·Lavage à 45 °C ·Rinçages ·Séchage	·XtraDry
©4)	·Tous·Prélavage

1) Ce programme vous permet d'optimiser votre consommation d'eau et d'énergie pour la vaisselle et les couverts normalement sales. Il s'agit du programme standard pour les instituts de tests.
2) L'appareil détecte le degré de salissure et la quantité de vaisse dans les paniers. Il règle automatiquement la température ainsi que le volume d'eau, la consommation d'énergie et la durée du programme.
3) Ce programme permet de laver une charge de vaisselle fraîchement salie. Il offre debons résultats de lavage en peu de temps.
4) Avec ce programme, vous pouvez rapidement rincer les résidus alimentaires de la vaisse et éviter la formation d'odeurs dans l'appareil. N'utilise pas de produit de lavage avec ce programme.

5.1 Valeurs de consommation

Programme 1)	Eau (I)	Consommation électrique (kWh)	Durée (min)
ECO	9.9	0.820	237
AUTO	7 - 12	0.7 - 1.5	45 - 160
#	13 - 15 1.4 - 1.6	140 - 160
#	9 0.8 30
#	13 - 14 0.9 - 1.1	70 - 85
#	4 0.1 14

1) Les valeurs de consommation peuvent changer en fonction de la pression et de la température de l'eau, des variations de l'alimentation électrique, de la quantité de vaisselle chargée ainsi que des options selectionnées.

5.2 Informations pour les instituts de test

Pour receivevoir les informations relatives aux performances de test (par ex. conformément à la norme EN60436), envoyez un courrierlectronique à l'adresse :

[e-mail]

Dans votre demande, notez la referencia du produit (PNC) située sur la plaque signalétique.

Pour toute autre question concernant.
votre lave-vaisse,veuillez vous
reporter au manuel d'utilisation fourni
avec votre apparéil.

6. RÉGLAGES

6.1 Mode Programming et mode Utilisateur

Lorsque l'appareil est en mode
Programmation, il est possible de
seLECTIONner un programme et d'entrer en
mode Utilisateur.

Réglages disponibles en mode utilisateur :

• Le niveau de l'adoucisseur d'eau en fonction de la durée de l'eau.
• L'activation ou la désactivation de la notification du distributeur de liquide de rincege vide.

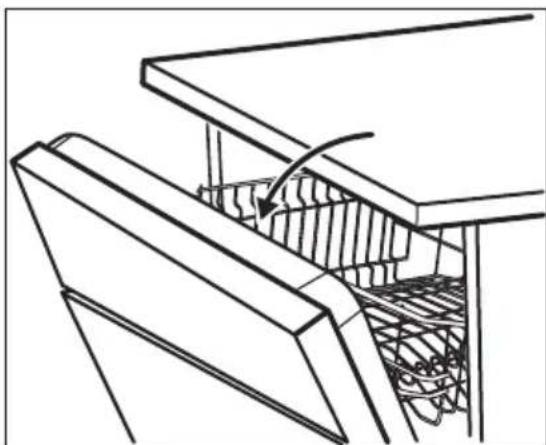

• Activation ou désactivation de AirDry

L'appareil conserve les réglages enregistrés. Par conséquent, vous n'avez pas à les sélectionner à nouveau avant chaque cycle.

Comment régler le mode Programmation

L'appareil est en mode Programmation lorsque levoyant de programme ECO est allumé et que la durée du programme s'affiche.

Après l'activation, l'appareil est en mode Programmation par défaut. Si ce n'est pas le cas, Sélectionnez le mode Programmation de la façon suivante :

Maintenez les touches Programs et Options enforcées simultanément jusqu'à ce que l'appareil se mette en mode Programmation.

Comment entrer en mode utiliseur

Assurez-vous que l'appareil est en mode Programmation.

Pour entrer en mode utilisateur, maintenez les touches Delay et Start

enfoncées jusqu'à ce que les voyants

ECO, auto mettena

clignoter et que plus rien ne s'affiche.

6.2 Adoucisseur d'eau

L'adoucisseur d'eau élimine les mineraux de l'arrivée d'eau qui pourrait avoir un impact négatif sur les résultats de lavage et sur l'appareil.

Plus la teneur en mineraux est elevée, plus l'eau est dure. La durée de l'eau est mesurée en échelles d'équivalence.

L'adoucisseur doit être régile en fonction du degré de durée de l'eau de votre

région. Voitre compagnie des eaux peut vous indiquer la durée de l'eau dans votre région. Il est important de régler l'adoucisseur d'eau sur un niveau ajustat pour vous garantir de bons résultats de lavage.

Adoucir l'eau dure augmente la consommation d'eau et d'énergie, ainsi que sur la durée du programme. Plus le niveau de l'adoucisseur d'eau est élevé, plus la consommation sera élevée et la durée longue.

Durete de I'eau

Degrés alle-mands (°dH)	Degrés français (°fH)	mmol / l Degrés Clarke	Réglage du ni-veau de l'adou-cisseur d'eau
47 - 50 84 - 90 8.4 - 9.0 58 - 63 10
43 - 46 76 - 83 7.6 - 8.3 53 - 57 9
37 - 42 65 - 75 6.5 - 7.5 46 - 52 8
29 - 36 51 - 64 5.1 - 6.4 36 - 45 7
23 - 28 40 - 50 4.0 - 5.0 28 - 35 6
19 - 22 33 - 39 3.3 - 3.9 23 - 27			5 1)
15 - 18 26 - 32 2.6 - 3.2 18 - 22 4
11 - 14 19 - 25 1.9 - 2.5 13 - 17 3
4 - 10 7 - 18 0.7 - 1.8 5 - 12 2
<4 <7 <0.7 < 5			1 2)

1) Réglages d'usine.
2) N'utilise pas de Sel à ce niveau.

Quel que soit le type de dédTangent utilisé, réglez le niveau de durée de l'eau approprié afin d'activer levoyant de replissage du sel régencerant.

Les pastilles tout-en-1 contenant du sel regénérant ne sont pas assez efficaces pour adoucir l'eau dure.

Comment régler le niveau de l'adoucisseur d'eau

Assurez-vous que l'appareil est en mode Utilisateur.

1. Appuyez sur Programs.

Les voyants
eteints.

Levoyant
toujours.

L'affichage indique le réglage actuel: Par ex., 5=1niveau 5.

1. Appuyez sur la touche Programs plusieurs fois pour modifier le réglage.

2. Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.

6.3 Notification de liquide de rençage vide

Le liquide de rincege permet a la vaisselle de secher sans traces ni taches.

Le liquide de rinceage est automatiquement ajouté au cours du rinceage chaud.

Quand la chambre du liquide de rincege est vide, le voyant de liquide de rincege s'allume pour signaler qu'un replissage du liquide de rincege est nécessaire. Si les résultats de sechage sont satisfaisants lors de l'utilisation de pastilles de détergent multifonctions, il est possible de désactiver la notification de replissage du distributeur de liquide de rincege Nous vous recommendons, cependant, de tousjours utiliser du liquide de rincege pour de更好地 performances du sechage.

Si vous utilisez un détergent standard ou des pastilles tout-en-1 sans agent de rincege, activez la notification pour que levoyant Remplissage du liquide de rincege reste actif.

Comment désactiver la notification du distributeur de liquide de rincege vide

Assurez-vous que l'appareil est en mode Utilisateur.

1. Appuyez sur Options.

Les voyants ECO et sont
eteints.

L'affichage indique le réglage actuel.

• I d = notification du distributeur de liquide de rincage vide activee.

• -notification du distributeur de liquide de rincage vide désactivée.

• Appuyez sur Options pour modifier le réglage.

• Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.

6.4 AirDry

AirDry améliore les résultats de sechage en utilisant moins d'énergie.

iDurant la phase de sechage, la portes ouvre automatiquement et reste ouverte.

ATTENTION!

Ne tentez pas de referrer la porte de l'appareil dans les 2 minutes suivant son ouverture automatique. Vous risqueriez d'endommager l'appareil.

AirDry est automatiquement activée avec tous les programmes, à l'exception des programmes (si disponibles).

Pour améliorer les performances de séchage, reportez-vous à l'option XtraDry ou activez l'option AirDry.

ATTENTION!

Si les enfants peuvent acceder à l'appareil, nous vous conseillons de désactiver l'option AirDry car l'ouverture de la porte pourrait partager un danger.

Comment désactiver l'option AirDry

Assurez-vous que l'appareil est en mode Utilisateur.

7 OPTIONS

i Les options souhaitees doivent etre activees a chaque fois,avant de lancer un programme. Youneasyezpasactiver ni-dessactercesoptions pendantlederoulementd'un programme.
i La touche Options permit de basculer entre les options disponibles et les combinaisons possibles.
i Toutes les options ne sont pas compatibles les ones avec les autres. Si vous selectionnez des options non compatibles, l'appareil désactive automatiquement une ou plusieurs de ces options. Seuls les voyageants correspondant aux options toujours activées restent allumés.
Si une option n'est pas compatible avec un programme, levoyant correspondant est eteint ou clignote rapidement pendant quelques secondes, puis s'eteint.

1. Appuyez sur Delay.

Les voyants ECO AUTO sont eteints.
Levoyant cignote toutjours.
L'affichage indique le réglage actuel: AirDry activé.

1. Appuyez sur la touche Delay pour modifier le réglage: AirDry désactisé.
2. Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.

i Activer des options peut avoir un impact sur la consommation d'eau et d'énergie, ainsi que sur la durée du programme.

7.1 XtraDry

Activez cette option pour améliorer les performances de sechage. Lorsque l'option XtraDry est activée, la durée de certains programmes, la consommation d'eau et la température du dernier rincege peuvent être affectés.

L'option XtraDry est une option permanente pour tous les programmes, à l'exception du programme pour lequel elle doit être selectionnée à chaque cycle.

Pour les autres programmes, l'option XtraDry est permanente et automatiquement utilisée pour les cycles suivants. Vous pouvez changer la configuration à tout moment.

i A chaque fois que vous selectionnez le programme ECO, l'option XtraDry est désactivée et doit être selectionnée manuellement.

Activer l'option XtraDry désactive l'option TimeManager et inversement.

Comment activer l'option XtraDry

Appuyez sur la touche Options jusqu'à ce que le voyageant allume. L'affichage indique la durée du programme réactualisée.

7.2 TimeManager

Cette option augmente la pression et la température de l'eau. Les phases de lavage et de séchage sont réduites.

La durée totale du programme diminué d'environ 50% .

Les résultats de lavage seront les mêmes qu'avac la durée normale du programme. Les résultats de sechage peuvent être moins satisfaisants.

Comment activer l'option TimeManager

Appuyez sur la touche Options jusqu'à ce que le voyageant sallume.

L'affichage indique la durée du programme réactualisé.

8. AVANT LA PREMIÈRE UTILISATION

1. Assurez-vous que le réglage actuel de l'adoucisseur d'eau est compatible avec la durée de l'arrivée d'eau. Si ce n'est pas le cas, réglez le niveau de l'adoucisseur d'eau.
2. Remplissez le réservoir de sel régérangerant.
3. Remplissez le distributeur de liquide de rinceage.
4. Ouvrez le robinet d'eau.
5. Lancez un programme pour éliminer tous les résidus qui peuvent toujours se trouver à l'intérieur de l'appareil. N'utilise pas de produit de lavage et laissez les paniers vides.

Lorsque you démarrez un programme, l'appareil peut prendre 5 minutes pour recharger la résine dans l'adoucisseur d'eau. La phase de lavage ne démarre qu'une fois cette procédure achevée. La procédure sera repétée régulièrement.

8.1 Réservoir de sel régissant

ATTENTION!

Utilisez uniquement du gros sel spécialement concu pour les lave-vaisselle. Le sel fin augmente le risque de corrosion.

Le sel permet de recharger la résine dans l'adoucisseur d'eau et de garantir debons résultats de lavage au quotidien.

Comment replir le réservoir de sel

1. Tournez le couvercle du réservoir de sel regénérant vers la gauche et retirez-le.
2. Mettez 1 litre d'eau dans le réservoir de sel regénérant (uniquement la première fois).

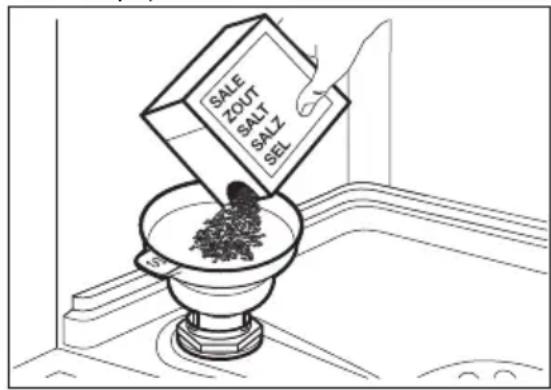

3. Remplissez le réservoir avec 1 kg de sel regénérant (jusqu'à ce qu'il soit rempli).

1. Secouez doucement l'entonnoir par la poignée pour faire tomber les derniers grains qu'il contient.

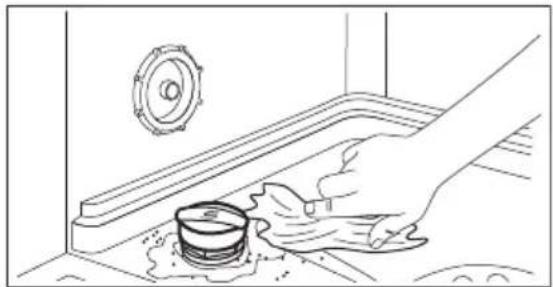

2. Enlevez le sel qui se trouve autour de l'ouverture du réservoir de sel regénérant.

1. Tournez le couvercle du réservoir de sel regénérant vers la droite pour le referrer.

ATTENTION!

De l'eau et du sel peuvent sortir du réservoir de sel régénérant lorsque vous le remplissez. Afin d'eviter la corrosion, lancez immédiatement un programme après avoir rempli le réservoir de sel régénérant.

8.2 Comment replir le distributeur de liquide de rincege

ATTENTION!

Utilisez uniquement du liquide de rinceage spécialement concu pour les lave-vaisselle.

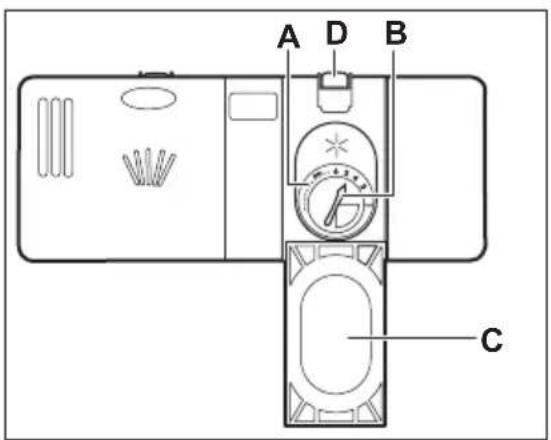

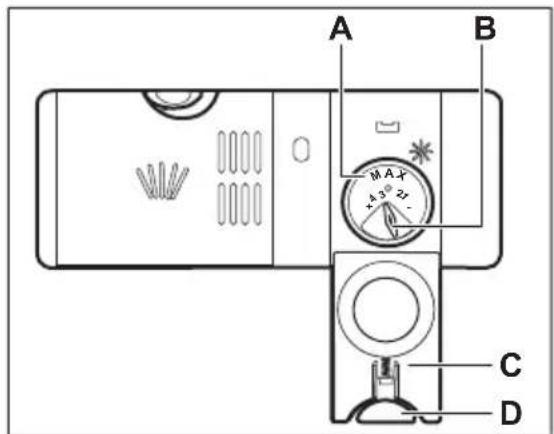

1. Appuyez sur le bouton d'ouverture (D) pour ouvrir le couvercle (C).
2. Versez le liquide de rincege dans le distributeur (A) jusqu'à ce qu'ilatteigne le niveau « max »
3. Si le liquide de rinceage déborde, épongez-le avec un chiffon absorbant pour éviter tout excès de mousse.
4. Fermez le couvercle. Assurez-vous que le bouton d'ouverture se verrouille correctement.

Vous pouvez tournier le
selecteur de quantite delivree (B) entre la
position 1 (quantite minimale) et la position 4 ou 6 (quantite maximale).

9. UTILISATION QUOTIDIANNE

1. Ouvrez le robinet d'eau.

2. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil. Assurez-vous que l'appareil est en mode Programmation.

3. Si levoyant du réservoir de sel regénérant est allumé, replisssez le réservoir.
   Si levoyant du liquide de rincage est allumé, remplissez le distributeur de liquide de rincage.

4. Chargez les paniers.

5. Ajoutez le produit de lavage.

6. Reglez et lancez le programme adaptable au type de vaisse et au degré de salissure.

9.1 Utilisation du produit de lavage

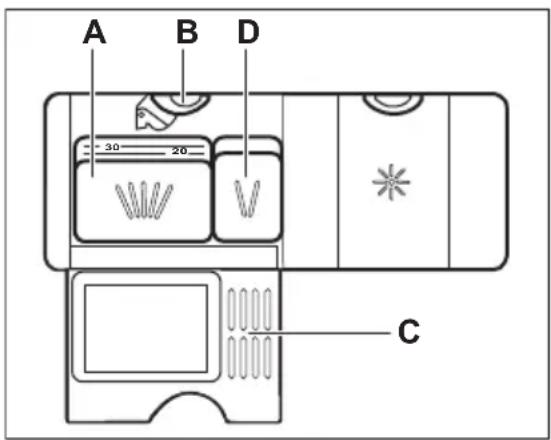

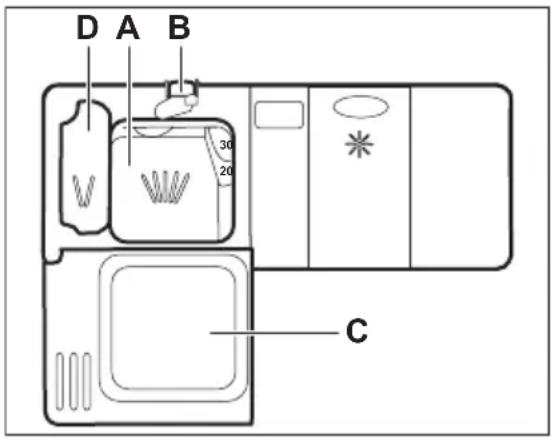

1. Appuyez sur le bouton d'ouverture (B) pour ouvrir le couvercle (C).
2. Versez le produit de lavage, en poudre ou en tablette, dans le compartment (A).
3. Si le programme comporte une phase de prélavage, versez une petite quantité de produit de lavage dans le compartment (D).
4. Fermez le couvercle. Assurez-vous que le bouton d'ouverture se verrouille correctement.

9.2 Réglage et départ d'un programme

Fonction Auto Off

Cette fonction réduit la consommation d'énergie en éteignant automatiquement l'appareil lorsqu'il ne fonctionne pas.

La fonction s'active :

• 5 minutes après la fin du programme de lavage.

• Au bout de 5 minutes si le programme n'a pas demarré.

Départ d'un programme

1. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil. Assurez-vous que l'appareil est en mode Programmation.
2. Fermez la porte de l'appareil.
3. Appuyez sur Programs à plusieurs reprises jusqu'à ce que le voyageant du programme que vous souhaitez selectionner s'allume.

L'affichage indique la durée du programme.

1. Sélectionnez les options compatibles.
2. Appuyez sur la touche Start pour lancer le programme.

Levoyant de la phase de lavagesallume.
Le décompte de la durée du programme démarre et s'effectue par paliers d'une minute.

Démarrage d'un programme avec départ différé

1. Sélectionnez un programme.
2. Appuyez à plusieurs reprises sur Delay jusqu'à ce que l'affichage indique le début可以选择 pour le départ différé (de 1 à 24 heures).

Levoyant du programme selectionné clignote.

1. Appuyez sur Start.
2. Fermez la porte de l'appareil pour demarrer le décompte.

Lorsque le décompte est terminé, le programme démarre et le voyant de la phase de lavage s'allume.

Ouverture de la porte au cours du fonctionnement de l'appareil

Si vous ouvrez la porte lorsqu'un programme est en cours, l'appareil s'arrête. Cela peut avoir un impact sur la consommation d'énergie et la durée du programme. Lorsque vous refermez la porte, l'appareil reprend là où il a été interrompu.

Durant la phase de séchage, si la porte est ouverte pendant plus de 30 secondes, le programme en cours s'arrête. Ceci ne se produit pas si la porte est ouverte par la fonction AirDry.

Ne tentez pas de referrer la portedans les 2 minutes suivant son ouverture automatique par la fonction AirDry car vous pouriez endommager l'appareil. Si par la suite vous refermez la portependant 3 minutes, le programme en cours se terminé.

Annulation du départ différé au cours du décompte

Lorsque you annulez le depart differé,
youvez régler de nouveau le
programme et les options.

Maintenez les touches Programs et Options enforcées simultanément

10. CONSEILS

10.1 Raccordement

Suivez les conseils ci-dessous pour garantir des résultats de lavage et de sechage optimaux au quotidien, et pour vous aider à protéger l'environnement.

• Videz les plus gros résidus alimentaires des plats dans une poubelle.
• Ne rincez pas vos plats à la main au préalable. Si nécessaire, sélectionnez un programme avec une phase de prélavage.
  Utilisez toujours tout l'espace des paniers.
• Vérifiez que les plats ne se touchent pas dans les paniers ou ne se recouvent pas les uns les autres. L'eau peut ainsi atteindre toute la vaisselle et la laver parfaitement.
• Vous pouvez utiliser du détergent, du liquide de rincege et du sel

jusqu'acecque l'appareil se mette en mode Programmation.

Annulation du programme

Maintenez les touches Programs et Options enforcées simultanément jusqu'à ce que l'appareil se mette en mode Programmation.

Assurez-vous que le distributeur de produit de lavage n'est pas vide avant de démarrer un nouveau programme de lavage.

Fin du programme

Une fois le programme terminé, 0:00 s'affiche. Les voyants de phase sont eteints.

Toutes les touches sont inactives, à l'exception de la touche Marche/Arrêt.

1. Pour eteindre l'appareil, appuyez sur la touche Marche/Arret ou attendez que la fonction Auto Off I'eteigne automatiquement. Si vous ouvre la porte avant I'activation de la fonction Auto Off, I'appareil s'eteint automatiquement.
2. Fermez le robinet d'eau.

regénérant séparément, ou des pastilles tout en 1. Suívez les instructions inscrites sur l'emballage.

• Sélectionnez un programme en fonction du type de vaisselle et du degré de salissure. Le programme

ECO est le plus économique en termes d'utilisation d'eau et de consommation d'énergie.

10.2 Utilisation de sel régénérant, de liquide de rincege et de produit de lavage

Utilisez uniquement du sel regénérant, du liquide de rinçage et du produit de lavage conçus pour les lave-vaisselle. D'autres produits peuvent endommager l'appareil.
- Dans les régions où l'eau est dure ou très dure, nous recommendons

l'utilisation séparée d'un détergent simple (poudre, gel, pastille, sans fonction supplémentaire), de liquide de rincege et de sel régénérant pour des résultats de lavage et de sechage optimaux.

Au moins une fois par mois, effectuez un cycle en utilisant un nettoyant spécifique concu pour cet apparéil.
- Les tablettes de dédTangent ne se dissolvent pas complètement durant les programmes courts. Pour éviter que des résidues de produit de lavage ne se déposent sur la vaisselle, nous recommendons d'utiliser des pastilles de dédTangent avec des programmes longs.
- N'utilise que la quantité nécessaire de produit de lavage. Reportez-vous aux instructions figurant sur l'emballage du produit de lavage.

10.3 Que faire si vous ne poulez plus utiliser de pastilles tout en 1

Avant de commencer à utiliser le produit de lavage, le Sel régénérant et le liquide de rincage séparément, effectuez la procédure suivante.

1. Reglez l'adoucisseur d'eau sur le niveau maximal.
2. Assurez-vous que le réserve de Sel regénérant et le distributeur de liquide de rincege sont pleins.
3. Lancez le programme le plus court avec une phase de rincege. N'utilisez pas de produit de lavage et ne chargez pas les paniers.
4. Lorsque le programme de lavage est terminé, réglez l'adoucisseur d'eau en fonction de la durée de l'eau dans votre région.
5. Ajustez la quantité de liquide de rincage libre.
6. Activez la notification du distributeur de liquide de rinçage vide.

10.4 Chargement des paniers

• N'utilisez l'appareil que pour laver des articles adaptés au lave-vaisse.

• Ne lavez pas au lave-vaisselle des articles en bois, en corne, en aluminium, en etain et en cuivre.

• Ne placez pas dans l'appareil des objets pouvant absorber l'eau (éponges, chiffons de nettoyage).

• Retirez les plus gros résidues alimentaires des plats.
• Faites tremper la vaiselle contenant des alimentes brûlés avant de la placer dans l'appareil.
• Chargez les articles creux (tasses, verres et cassetoles) en les returnant.
• Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent.
• Placez les objets légers dans le panier supérieur. Veillez à ce que les articles ne puissant pas bouger.
• Placez les petits articles et les couverts dans le panier à couverts.
  Assurez-vous que les bras d'aspersion tournent librement avant de lancer un programme.

10.5 Avant le démarrage d'un programme

Avant de lancer le programme sélectionné, assurez-vous que :

• Les filtrés sont propres et correctement installés.
• Le bouchon du réservoir de sel régissant est visse.
• Les bras d'aspersion ne sont pas obstrués.
• Il y a assez de Sel regénérant et de liquide de rincage (sauf si vous utilisez des pastilles tout en 1).
• La vaisselle est bien positionné dans les paniers.
• Le programme est adapté au type de vaisse et au degré de salissure.
• Vous utilisez la bonne quantité de produit de lavage.

10.6 Déchégement des paniers

1. Attendez que la vaisse refroidisse avant de la retirer de l'appareil. La vaisse encore chaude est sensible aux chocs.
2. Commencez par décharger le panier inférieur, puis le panier supérieur.

Une fois le programme terminé, il peut rester de l'eau sur les surfaces interieures de l'appareil.

11. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT!

Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.

Les filtres sales et les bras d'aspersion obstrués diminuant les résultats de lavage. Contrôlez-les régulierement et nettoyez les si nécessaire.

11.1 Nettoyage des filtres

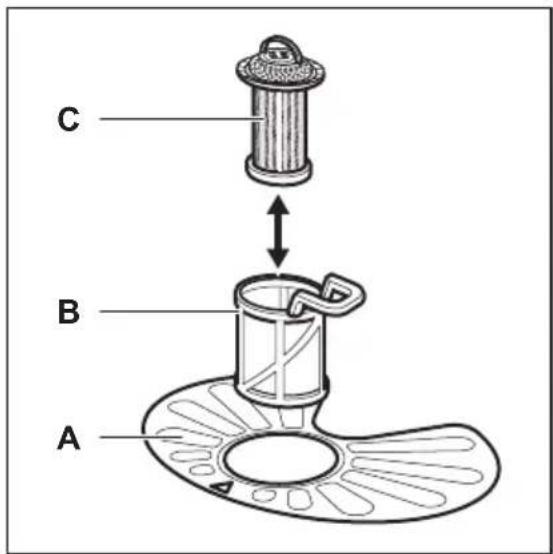

Le système de filtrés est composé de 3 parties.

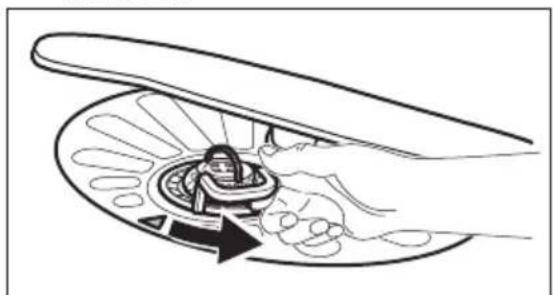

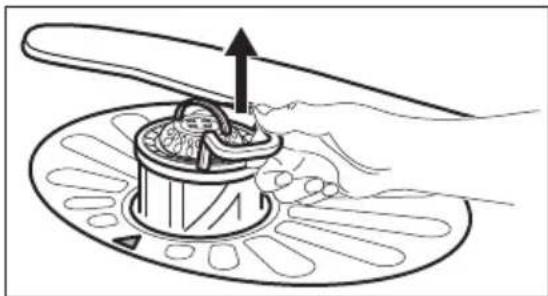

1. Tournez le filtré (B) vers la gauche et sortez-le.

1. Retirez le filtré (C) du filtré (B).
2. Retirez le filtré plat (A).

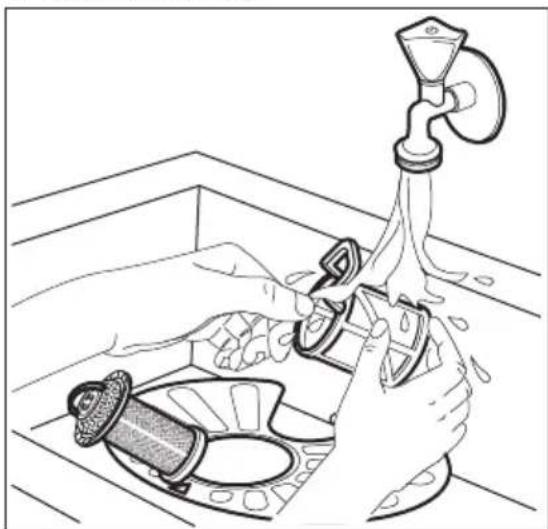

1. Lavez les filtres.

1. Assurez-vous qu'il ne reste aucun résidu alimentaire ni salissure à l'intérieur ou autour du bord du collecteur d'eau.

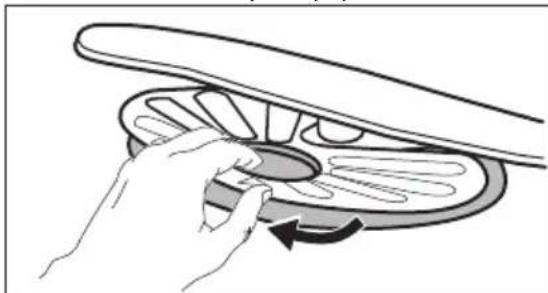

2. Remettez le filtré plat (A) en place. Assurez-vous qu'il est correctement positionné sous les 2 guides.

1. Remontez les filtres (B) et (C).

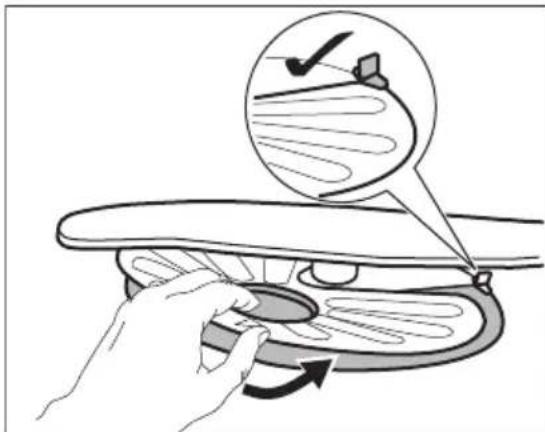

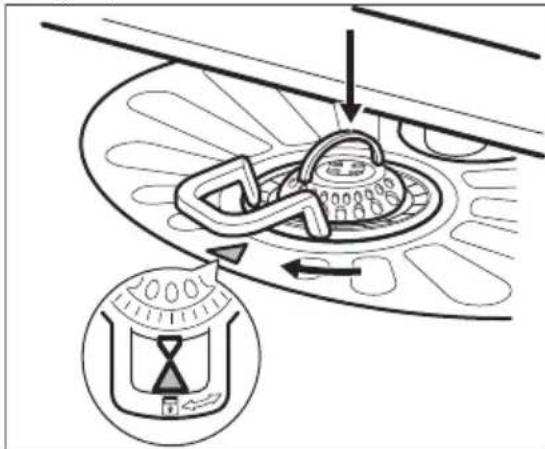

2. Remettez le filtré (B) dans le filtré plat (A). Tournez-le vers la droite jusqu'à la butée.

ATTENTION!

Une position incorrecte des filtres peut donner de mauvais résultats de lavage et endommager l'appareil.

bras d'aspersion, eliminez ceux-ci a l'aide d'un objet fin et pointu.

11.3 Nettoyage extérieur

• Nettoyez l'appareil avec un chiffon doux humide.
  Utilisez uniquement des produits de lavage neutres.
• N'utilisez pas de produits abrasifs, de tampons à récurer ni de solvants.

11.4 Nettoyage interieur

Nettoyez soigneusement l'appareil, y compris le joint en caoutchouc de la porte, avec un chiffon doux humide.
- Si vous utilisez regulierement des programmes de courte durée, des dépôts de graisse et des dépôts calcaires peuvent se former à l'intérieur de l'appareil. Pour éviter cela, nous recommendons de lancer un programme long au moins 2 fois par mois.
Pour maintainir des performances optimes, nous vous recommandons d'utiliser un produit de nettoyage spécifique pour lave-vaisselle une fois par mois. Reportez-vous aux instructions figurant sur l'emballage de ces produits.

11.2 Nettoyage des bras d'aspersion

Ne retirez pas les bras d'aspersion. Si des résidus ont bouché les orifices des

12. EN CAS D'ANOMALIE DE FONCTIONNEMENT

Si l'appareil ne démarre pas ou s'il s'arrête en cours de fonctionnement, vérifie d'abord si vous pouvez résoudre le problème par vous-même en vous aidant des informations du tableau ou contactez le Service après-vente/agree.

AVERTISSEMENT!

Des réparations mal entreprises peuvent entraîner un grave danger pour l'utilisateur. Toute réparation ne doit être effectue que par un technicien qualifié.

Pour certaines anomalies, l'écran affiche un code d'alarme.

La plupart des problèmes peuvent etre résolus sans avoir recours au service après-vente agreé.

Problème et code d'alarme	Cause et solution possibles
L'appareil ne s'allume pas.	Assurez-vous que la fiche du cable d'alimentation est bien insérée dans la prise de courant.Assurez-vous qu'aucun fusible n'est grillé dans la boîte à fusibles.
Le programme ne démarpe pas.	Vérifiez que le hublot de l'appareil est fermé.Appuyez sur Start.Si vous avez sélectionné un départ différé, annulez-le ou attendez la fin du décompte.L'appareil a lancé la procédure de rechargement de la résine dans l'adoucisseur d'eau. La durée de cette procédure est d'environ 5 minutes.
L'appareil ne se remplit pas d'eau.L'affichage indique ,60111.	Assurez-vous que le robinet d'eau est ouvert.Assurez-vous que la pression de l'arrivée d'eau n'est pas trop BASse. Pour obtenir cette information, contactez votre compagnie des eaux.Assurez-vous que le robinet d'eau n'est pas obstrué.Assurez-vous que le filtre du tuyau d'arrivée d'eau n'est pas obstrué.Assurez-vous que le tuyau d'arrivée d'eau n'est pas tordu ni plié.
L'appareil ne vidange pas l'eau.L'affichage indique ,20	Assurez-vous que le siphon de l'évier n'est pas obs-trué.Assurez-vous que le filtre du tuyau de vidange de l'eau n'est pas obstrué.Assurez-vous que le système du filtre interieur n'est pas obstrué.Assurez-vous que le tuyau de vidange n'est pas tor-du ni plié.
Le système de sécurité an- ti-dessbordement s'est dé-clenché.L'affichage indique ,30	Fermez le robinet d'eau et contactez le service après-vente agréé.
L'appareil s'accête et redé-marre plusieurs fois en cours de fonctionnement.	C'est normal. Cela vous garantit des résultats de la-vage optimaux et des économies d'énergie.
Le programme dure trop longtemps.	Sélectionnez l'options TimeManager pour raccourcir la durée du programme.Si vous avez sélectionné un départ différé, annulez-le ou attendez la fin du décompte.
Le temps restant sur l'affichage augmente et passes presque instantanément à la fin du programme.	Ceci est normal. L'appareil fonctionne correctement.
Petite fuite au niveau de la porte de l'appareil.	L'appareil n'est pas de niveau. Desserrez ou serrez les pieds réglables (si disponibles).La porte de l'appareil n'est pas centrée avec la cuve. Réglez le pied arrêté (si disponible).
La porte de l'appareil est difficile à fermer.	L'appareil n'est pas de niveau. Desserrez ou serrez les pieds réglables (si disponibles).De la vaisse dépasse des paniers.
Bruit de cliquetis ou de battement à l'intérieur de l'appareil.	La vaisse n'est pas correctement rangée dans les paniers. Reportez-vous au manuel de chargement du panier.Assurez-vous que les bras d'aspersion peuvent tourner librement.
L'appareil déclenché le disjoncteur.	L'ampérage n'est pas suffisant pour alimenter tous les appareils en cours de fonctionnement simultané-ment. Vérifiez l'ampérage de la prise et la capacité du mètre, ou éteignez l'un des appareils qui sont en cours de fonctionnement.Défaut électrique interne de l'appareil. Faites appel à un service après-ventagtré.

Reportez-vous aux chapitres

« Avant la première utilisation», « Utilisation quotidienne » ou

« Conseils » pour connaître les autres causes probables.

Après avoir vérifié l'appareil, éteignez puis rallumez-le. Si le problème persiste, contactez le service après-vente/agréé.

Pour les codes d'alarme ne figurant pas dans le tableau, contactez le service après-vente agreé.

12.1 Les résultats de lavage et de sechage ne sont pas satisfaisants

Problème Cause et solution possibles
Résultats de lavage insatis-faisants.	• Reportez-vous aux chapitres « Utilisation quotidienne », « Conseils » et au manuel de charge-ment du panier.• Utilisez un programme de lavage plus intense.• Nettoyez les jets des bras d'aspersion et le filtre.Reportez-vous au chapitre « Entretien et nettoya-ge » .
Résultats de séchage insa-tisfaisants.	La vaisse est restée trop longtemps à l'intérieur de l'appareil, porte fermée.II n'y a pas de liquide de rincege ou le dosage du liquide de rincege n'est pas suffisant. Augmentez le niveau de distributeur de liquide de rincege.Les articles en plastiques peuvent avoir besoin d'être essuyés.Pour deaillesures performances de séchage, acti-vez l'options XtraDry et Sélectionnez AirDry.Nous vous recommendons de tousjours utiliser du li-quine de rincege, même si vous utilisez déjà des pastilles tout en 1.
Il y a des trainées blanchâtres ou pellicules bleuâtres sur les verres et la vaisse.	La quantité de liquide de rincege libérée est trop importante. Placez le selectableur de dosage du liqui-de rincege sur un niveau plus faible.La quantité de produit de lavage est excessive.
Il y a des taches et traces de gouttes d'eau séchéées sur les verres et la vaisse.	La quantité de liquide de rincege libérée n'est pas suffisante. Placez le selectableur de dosage du liquide de rincege sur un niveau plus élevé.II se peut que la qualité du liquide de rincege soit en cause.
La vaisse est mouillée. • Pour deaillesures performances de séchage, acti-vez l'options XtraDry et Sélectionnez AirDry.Le programme ne contient pas de phase de sécha-ge ou une phase de séchage à basse température.Le distributeur de liquide de rincege est vide.II se peut que la qualité du liquide de rincege soit en cause.II se peut que la qualité des pastilles tout en 1 soit en cause. Essayez une marque différente ou acti-vez le distributeur de liquide de rincege et utilisez du liquide de rincege avec les pastilles tout en 1.
L'intérieur de l'appareil est humide.	Ce n'est pas un début de l'appareil. Il s'agit de la condensation de l'humidité contenue dans l'air sur les parois.
Mousse inhabituelle en cours de lavage.	Utilisez uniquement des produits de lavage pour la-ve-vaisse.LI y a une fuite dans le distributeur de liquide de rincege. Faites appel à un service après-vente agréé.
Traces de rouille sur les couverts.	II y a trop de sel régénérançant dans l'eau utilisée pour le lavage. Reportez-vous au chapitre « Adoucis-seur d'eau ».Les couverts en argent et en acier inoxydable ont été placés ensemble. Évitez de placer les couverts en argent et en acier inoxydable les uns à côte des autres.
Il y a des résidus de détergent dans le distributeur de produit de lavage à la fin du programme	La pastille de détergent est restée coincée dans le distributeur de produit de lavage, qui n'a donc pas été entièrement éliminée par l'eau.L'eau ne peut pas éliminer le détergent du distributeur de produits de lavage. Assurez-vous que le bras d'aspersion n'est pas bloqué ou obstrué.Assurez-vous que la vaisselle dans les paniers ne bloquent pas l'ouverture du couvercle du distributeur de liquide de rincege.
Odeurs à l'intérieur de l'ap-pareil.	Reportez-vous au chapitre « Nettoyage inter-ieur »
Dépôts calcaires sur la vais-selle, dans la cuve et à l'inté-rieur de la porte.	Le niveau de sel régénérant est bas, vérifie levoyant de replissage.Le bouchon du réservoir de sel régénérant est dé-vissé.L'eau de votre arrivée est dure.Reportez-vous au chapitre « Adoucisseur d'eau ».Mème si vous utilisiez des pastilles tout en 1, utilisez du seul régénérant et règlez la régénération de l'adoucisseur d'eau. Reportez-vous au chapitre « Adoucisseur d'eau ».Si des dépôts de calcaire persistent, nettoyez l'ap-pareil avec un nettoyant spécial pour le détartrage de l'appareil.Testez différents produits de lavage.Contactez le fabricant du produit de lavage.
Vaissselle ternie, décolorée ou ébréchée.	Assurez-vous de ne placer dans l'appareil que des articles adaptés au lave-vaisselle.Chargez et déchargez le panier avec précautions.Reportez-vous au manuel de chargement du panier.Placez les objets délicats dans le panier supérieur.

Reportez-vous aux chapités

« Avant la première utilisation», « Utilisation quotidienne » ou

« Conseils » pour connaître les autres causes probables.

13. FICHE PRODUIT

Marque Electrolux

Modèle ESF5545LOX 911516260

Capacité nominale (nombre de couverts standard) 13

Classe d'efficacité energetique A+++

Consommation d'énergie en kWh par an, basée sur 280 cycles de lavage standard utilisant de l'eau froi-de et les modes de basse consommation énergétique. La consommation énergétique réelle dépendra de l'utilisation de l'appareil.	234
Consommation d'énergie du cycle de lavage standard (kWh)	0.820
Consommation d'électricité en mode arrêt (W) 0.50
Consommation d'électricité en mode laissé sur marche (W)	5.0
Consommation d'eau en litres par an, basée sur 280 cycles de lavage standard. La consommation d'eau réelle dépendra de l'utilisation de l'appareil.	2775
Classe d'efficacité de séchage sur une échelle de G (appareils les moins efficaces) à A (appareils les plus efficaces)	A
Le « programme standard » est le cycle de lavage standard utilisé pour les informations de l'étiquette énergétique et de la fiche produit. Ce programme est idéal pour laver des couverts normalement sa-les. Il s'agit du programme le plus efficace en ter-mes de consommation d'eau et d'énergie. Il est indi-qué comme étant le programme « Éco ».	ECO
Durée du programme correspondant au cycle de la-vage standard (min)	237
Durée du mode laissé sur marche (min) 5
Émissions acoustiques dans l'air (dB(A) re 1 pW) 44
Appareil intégrable O/N Non

14. CHARACTERISTIQUES TECHNIQUES SUPPLEMENTaires

Dimensions Largeur / hauteur / profondeur(mm)		600 / 850 / 625
Branchement électrique1)	Tension (V) 220 - 240
	Fréquence (Hz) 50
Pression de l'arrivée d'eau Min. / max.bar (MPa)		0.5 (0.05) / 8 (0.8)

Arrivée d'eau

Eau froide ou eau chaude 2)

max. 60^

1) Reportez-vous à la plaque signalétique pour d'autres valeurs.
2) Si l'eau chaude est produit à partir de sources d'énergie respectuees de I'environnement (par exemple panneaux solaires), utilisez une arrivée d'eau chaude afin de réduire la consommation d'énergie.

15. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le

symbole Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et

electroniques. Ne jetez pas les apparciels portant le symbole avec les ordures menagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

FRANCE ONLY

C E
