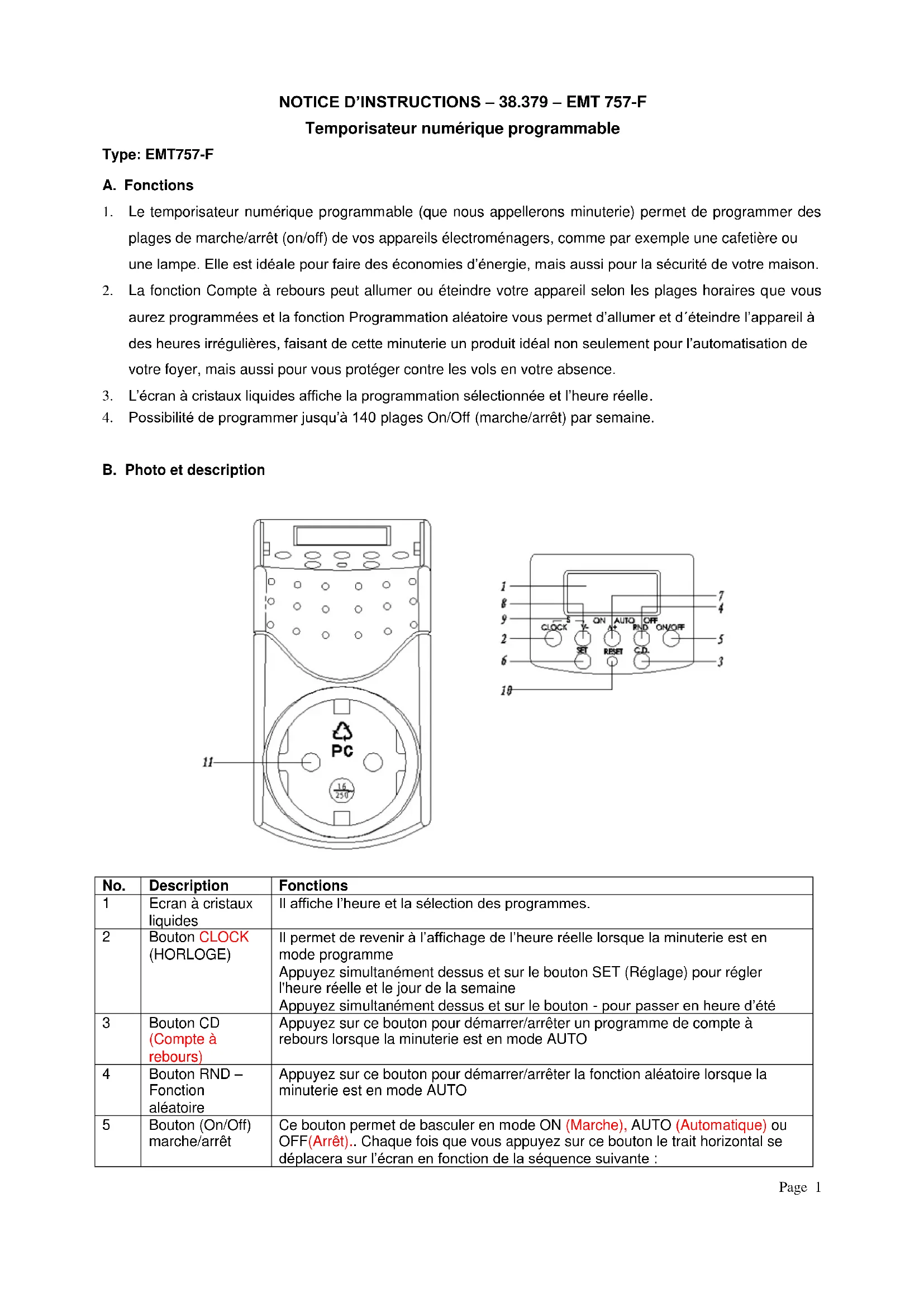

MODE D'EMPLOI EMT 757F CHACON

Temporisateur numérique programmable

Type: EMT757-F

A. Fonctions

1. Le temporisateur numérique calculable (que nous appellerons minutes) permet de programmer des plages de marche/arrêt (on/off) de vos apparciels électroménagers, comme par exemple une cafétière ou une lampe. Elle est idéale pour faire des économies d'énergie, mais aussi pour la sécurité de votre maison.
2. La fonction Compte à rebours peut allumer ou êtreindre votre apparéil selon les plages horaires que vous aurez programmées et la fonction Programmation aléatoire vous permet d'allumer et d'éteindre l' apparéil à des heures irrégulières, faisant de cette minuterie un produit idéal non seulement pour l'automatisation de votre foyer, mais aussi pour vous protégger contre les vols en votre absence.
3. L'écran à cristaux liquides affiche la programmation sélectionnée et l'heure réelle.
4. Possibilité de programmer jusqu'à 140 plages On/Off (marche/arret) par semaine.

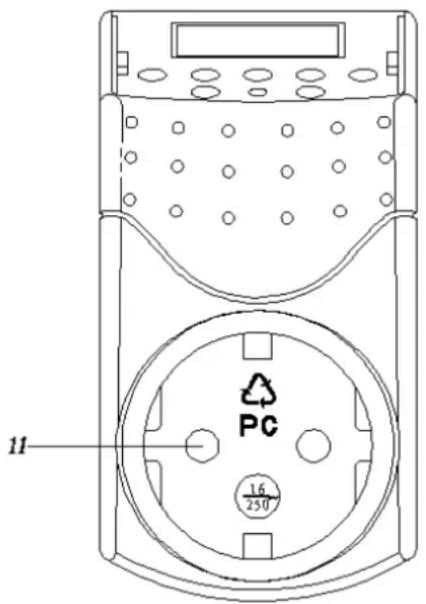

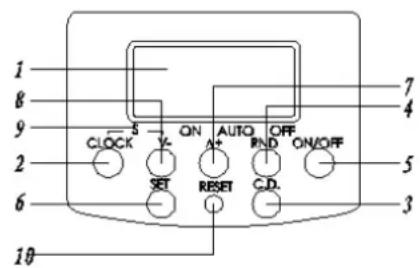

B. Photo et description

No.	Description	Fonctions
1	Ecran à cristaux liquides	Il affiche l'heure et la sélection des programmes.
2	Bouton CLOCK (HORLOGE)	Il permet de revenir à l'affichage de l'heure réelle lorsque la minuterie est en mode programme Appuyez simultanément dessus et sur le bouton SET (Réglage) pour régler l'heure réelle et le jour de la semaine Appuyez simultanément dessus et sur le bouton - pour passer en heures d'été
3	Bouton CD (Compte à rebours)	Appuyez sur ce bouton pour démarrer/arrêté un programme de compte à rebours lorsque la minuterie est en mode AUTO
4	Bouton RND - Fonction aléatoire	Appuyez sur ce bouton pour démarrer/arrêté la fonction aléatoire lorsque la minuterie est en mode AUTO
5	Bouton (On/Off) marche/arrêt	Ce bouton permet de basculer en mode ON (Marche), AUTO (Automatique) ou OFF(Arrêt)... Chaque fois que vous appuyez sur ce bouton le trait horizontal se déplacera sur l'écran en fonction de la série suivante :
		ON←→AUTO←→OFF écrite sur le boîtier de la minuterie
6	Bouton SET (Réglage)	Pour régler le jour et l'heure et pour confirmer le réglage
7	Bouton A+	Appuyez sur ce bouton pour avancer l'heure, le jour ou passer au groupe de programmes suivant
8	Bouton V-	Appuyez sur ce bouton pour retarder l'heure, le jour ou revenir au groupe de programmes précédent
9	Affichage de la lettuce « S » (Heure d'éché)	Appuyez simultanément sur le bouton CLOCK (HORLOGE) et sur le bouton - pour passer à l'heure d'éché. L'heure affichée avancera automatiquement d'une-heure et la lettuce « S » (Summer = l'éché) s'affichera à l'écran.
10	Bouton Reset (remise à zéro)	Appuyez une fois sur ce bouton pour effacer tous les programmes
11	Fiche et prise	Connectez l'appareil à la minuterie et branchez cette dernière à une prise électrique en CA pour la mesure sous tension.

C. Affichage de l'heure

Deux types d'affichage vous sont proposés :

1. Affichage 12 heures : les chiffres numériques s'affichtant à l'écran sont de 01:00 à 12:59 arrivagnés du sigle AM ou PM
2. Affichage 24 heures : les chiffres numériques s'affichant à l'écran sont de 00:00 à 23:59 sans sigle AM ou PM
3. Pour basculer du mode 12 heures au mode 24 heures et vice-versa, appuyez sur le bouton CLOCK (HORLOGE) jusqu'à ce que l'affichage à l'écran change. Appuyez de nouveau sur le bouton CLOCK (HORLOGE) pour revenir à l'affichage de départ.

D. Réglage du jour et de l'heure

1. Réglage des jours de la période

1.1 Appuyez sur le bouton « SET » (Réglage) jusqu'à ce que l'affichage de la période se mette à clignoter, ce qui indique que vous pouvez passer au réglage
1.2 Appuyez sur le bouton + pour faire avancer les jours, ou sur le bouton - pour revenir en arrriere. La sequence de l'affichage est la suivante:

Mo(lundi) Tu(mardi) We(mecredi) Th(jeudi) Fr(vendredi) Sa(samedi) Su(dimanche)

1.3 En appuyant une fois sur les boutons + / - le jour avancera ou reculera lentement. Si vous maintainez le bouton enforcé l'affichage des jours de la semaine defilera rapidement. Relâchez le bouton dés que le jour de la semaine désiré s'affiche à l'écran. Appuyez sur le bouton « SET » (Réglage) pour confirmer le réglage.

2. Réglage de l'heure

2.1 Une fois le jour de la période régle, l'heure s'affiche en clignotant, ceci indique que vous pouvez commencer à la régler
2.2 Appuyez sur le bouton + pour faire avancer le nombre d'heures, ou sur le bouton pour revenir en arrêté.
2.3 En appuyant une fois sur les boutons + / - , l'houre avancera lentement. Si vous maintenez le bouton enforcé l'affichage des heures de la semaine défilera rapidement. Relâchez le bouton dés que l'heure désirée s'affiche à l'écran. Appuyez sur le bouton « SET » (Réglage) pour confirmer le réglage.

2.4 Ce sont ensuite les minutes qui se metront à clignoter, ce qui signifie que vous pouvez les régler. Pour cela, repêtez la procédure de réglage de l'heure indiquée aux paragraphs 2.2. et 2.3.

3. Passage à l'heure d'été

3.1. Appuyez simultanément sur le bouton CLOCK (HORLOGE) et sur le bouton - pour passer à l'heure d'étée. L'heure affichée avancera automatiquement d'une heures et la dette « S » (summer = l'été) s'affichera à l'écran.
3.2. Appuyez de nouveau simultanément sur le bouton HORLOGE et le bouton - pour repasser a l'heure d'hiver.

Remarque :

L'écran doit être en mode affichage de l'heure réelle pour passer en mode réglage du jour et de l'heure. Si l'écran est en mode selection de programme, appuyez une fois sur le bouton CLOCK (HORLOGE) pour afficher de nouveau l'heure réelle.

E. Sélection du programme

1. Lorsque l'écran est en mode affichage de l'heure réelle, appuyez une fois sur le bouton + pour passer en mode sélection de programme. « 1ON » s'affichera en bas dans le coin gauche de l'écran :

1.1 « 1 » indique le nombre du groupe de programmes (les groupes de programmes sont de 1 à 14)
1.2 « ON » indique les plages « marche »
1.3 « OFF » indique les plages « arrêt »
2. Pour selectionner le groupe de programme et I'etat « ON » ou « OFF», appuyez sur le bouton + pour faire defiler les numeros des programmes. La sequence de l'affichage sera la suivante:

1ON 1OFF ....20ON 20OFF d ON/OFF (pour le compte a rebours) affichage de l'heure

1. Pour faire défilier les numérores des groupes de programmes par ordre décroissant, appuyez sur le bouton . La série de l'affichage sera la suivante:
   d ON/OFF (pour le compte à rebours) 20OFF 20ON ....... 1OFF 1ON affichage de l'heure

2. Une fois le groupe de programme sélectionné, vous pourrez alors régler les jours de la période et l'heure. Appuyez sur le bouton « SET » (Réglage) jusqu'à ce que la période se mette à clignoter et chaque fois que vous appuierez sur le bouton + l'affichage suivra la série suivante :

4.1 MO TU WE TH FR SA SU (LUN MAR MER JEU VEN SAM DIM)
4.2 MO(lundi) TU(mardi) WE(mercredi) TH(jeudi) FR(vendrdi) SA(samedi) SU(dimanche)
4.3 MO (lundi) WE (mercredi) FR (vendredi)
4.4 TU (mardi) TH (jeudi) SA (samedi)
4.5 SA (samedi) SU (dimanche)
4.6 MO (lundi) TU (mardi) WE (mercredi)
4.7 TH (jeudi) FR (vendredi) SA (samedi)
4.8 MO(lundi) TU(mardi) WE (mercredi) TH(jeudi) FR (vendredi) et
4.9 MO(lundi) TU(mardi) WE (mercredi) TH(jeudi) FR (vendredi) SA(samedi)

1. En appuyant sur le bouton -, l'affichage des jours défilera en sens inverse.
2. En appuyant une fois sur les boutons + / - , les jours avanceront ou reculeront un par un. Si vous maintenez le bouton enforcé l'affichage des jours de laSEAime defilera rapidement. Relachez le bouton des que le jour de la semaine desirede s'affiche a I'ecran. Appuyez sur le bouton « SET » (réglage) pour confirmer le réglage et I'affichage de la semaine cessera de clignoter.
3. ÀpRES avoir régle le jour de la semaine, l'houre clignotera à l'écran. Pour régler l'heure, suivez la procédure indiquée dans la Partie D2 · Réglage de l'heure.
4. Pour régler un autre groupe de plages ON/OFF marche/arrêt, suivez la même procédure du point 2 au point 7.

Remarque :

(a) Pour modifier un programme présélectionné, repêze la procédure du point 2 au point 7 de la Partie E et saississez les nouvelles données remplaçant les paramètres antérieurs
(b). Une fois la programmation effectuee, appuyez sur le bouton HORLOGE pour returner directement a l'affichage de I'heure. Si vous ne touchez a aucun bouton, I'heure s'affichera automatiquement au bout de 15 secondes.

F. Réglage du compte à rebours

1. Lorsque l'écran est en mode affichage de l'heure, appuyez une fois sur le bouton v- pour passer en mode réglage du compte à rebours. « d ON » ou « d OFF » s'affichera dans le coin en bas à gauche de l'écran
   1.1 "d": indique que la minuterie est en mode compte à rebours
   1.2 "ON": signifie que l'appareil sera en marche durant cette plage de temporisation
   1.3 "OFF": signifie que l'appareil sera en marche durant cette plage de temporisation
2. Appuyez sur le bouton « SET » jusqu'à ce que On/Off se mette à clignoter, ce qui signifie que vous pouvez opter pour que l'appareil soit allumé ou étant durant le compte à rebours
3. Appuyez sur les boutons + / - pour selectionner le mode On ou Off et pressez le bouton « SET » pour confirmer
4. Une fois le mode du compte à rebours sélectionné, l'affichage des heures se met à clignoter. Appuyez alors sur le bouton + / - pour avancer ou retarder l'heure et pressez le bouton « SET » pour confirmer.
5. Ce sont maintainant les minutes qui vont s'afficher en clignotant. Appuyez sur les boutons + / - pour avancer ou retarder les minutes, puis sur le bouton « SET » pour confirmer
6. Enfin, les secondes s'afficheront en clignotant. Appuyez sur les boutons + / pour avancer ou retarder les secondes, puis sur le bouton « SET » pour confirmer. L'intervalle de réglage va de 99:59:59 s à 1 seconde.
7. Branchez la minuterie à une prise du secteur (en CA) et réglez-la sur la position AUTO, afin de démarrer/arrête les fonctions de compte à rebours.
8. Appuyez une fois sur le bouton CD pour faire demarrer la fonction compte à rebours, « d ON » ou « d OFF » clignotera en bas dans le coin de l'écran, ce qui indiquera que le compte à rebours est en cours. Appuyez de nouveau sur le bouton CD pour arrêté le compte à rebours..

Remarque :

(a). Lorsque le compte à rebours est en cours, l'écran indique l'heure. Pour afficher les caractéristiques du compte à rebours, appuyez une fois sur le bouton v-.
(b) Pour changer un programme présélectionné, repêtez la procédure indiquée dans la Partie F - Réglage du compte à rebours du point 2 au point 6 et saississez les nouvelles données remplaçant les paramètres antérieurs.
(b). Une fois la programmation effectuée, appuyez sur le bouton CLOCK (HORLOGE) pour returner directement à l'affichage de l'heure. Si vous ne touchez àaucun bouton, l'heure s'affichera automatiquement au bout de 15 secondes.

G. Reglage de la fonction aléatoire

1. La fonction aléatoire allume et estint l'appareil de façon irrégulière :
   1.1 Plage de temps minimale, appareil eteint : 26 minutes
   1.2 Plage de temps maximale, appeareil eteint : 42 minutes
   1.3 Plage de temps minimale, apparéil allumé : 10 minutes
   1.4 Plage de temps maximale, appeareil allumé :26 minutes
2. Branchez la minuterie à une prise électrique CA et selectionnez le mode AUTO pour démarrer/arrêter la fonction aléatoire.
3. Appuyez une fois sur le bouton RND, la fonction aléatoire sera alors activée. L'appareil demeurera étéint pendant 26 à 42 minutes et se mettra ensuite allumé pendant 10 à 26 minutes.
4. Appuyez de nouveau sur le bouton RND pour arrêté la fonction aléatoire.
5. La fonction programmation aléatoire remplacera l'activation des programmes standard ON/OFF (MARCHE/ARRET).

H. Arrêt/reprise du programme préseLECTIONné

Pour arrêté ou relancer un programme préselectionné, appuyez une fois sur le bouton « ON/OFF » (marche/arrêt). L'affichage à l'écran changera en fonction de la séquence suivante :

1. ON: Le programme est supplanté et l'appareil fonctionne en permanence
2. AUTO: Ce mode relance le programme présélectionné et l'appareil s'allumera et s'teindra automatiquement en fonction de la plage régée
3. OFF: Le programme est supplanté et l'appareil est étant en permanence

Remarque :

(a). Le compte à reboursprogramme et la fonction aléatoire ne peuvent être activés que lorsque la minuterie est en mode AUTO.
(b). Lorsque la fonction compte à rebours est activée, la fonction aléatoire et le programme automatique de marche/arrêt seront inactifs.
(c). Lorsque la fonction aléatoire est activée, la fonction compte à rebours et le programme automatique de marche/arrêt seront inactifs.

I. Connexions

1. Reglez les plages On/Off (marche/arret) désirées sur la minuterie, comme indiqué précédemment.

2. Eteignez l'appareil électrique.

3. Connectez la fiche du cordon d'alimentation de l'appareil dans la prise de la minuterie, puis branchez cette dernière à une prise électrique pour la mesure sous tension.
4. Allumez l'appareil.
5. L'appareil s'allumera et s'teindra en fonction du programme selectionné, à moins que vous n'ayez enclenché l'interruption manuelle.

J. Consignes de sécurité

1. Cette minuterie est destinée à un usage en interieur uniquement. NE L'UTILISEZ PAS en extérieur.
2. La tension et la fréquence de l'appareil à brancher dans la minuterie doivent être identiques à celles indiquées dans les « Spécifications »
3. Une fois branchées, les batteries nécessitent 2 heures pour se charger complètement.

K. Spécifications

1. Courant : 230V , 50Hz, 8.7A
2. Puissance maximum : 2000W
   3.Classification IP :IP20
3. Température de fonctionnement : 0 to 55^
4. Intervalle de temps de réglage : 1 minute
