Type de produit	Montre-bracelet radio-pilotée analogique-numérique
Marque	Ascot
Modèle	AB5FUA920 (Merkur Mini)
Alimentation	1 pile ronde CR1620 (3 V, 100 μA)
Étanchéité	3 BAR (30 m) : résiste aux éclaboussures et à la pluie, lavage des mains ; pas de douche ni de baignade
Affichage analogique	Heures et minutes par aiguilles
Affichage numérique LCD	Date (jour/mois) ou secondes et symbole tour radio
Synchronisation radio	Réception automatique du signal horaire (DCF77) ; recherche manuelle possible
Réglage manuel	Heure, date, zone horaire, position des aiguilles
Fuseaux horaires	Réglable par incréments d'une heure (24 fuseaux)
Sécurité	Convient aux enfants de plus de 8 ans et personnes à capacités réduites sous surveillance ; ne pas jouer avec l'appareil
Entretien	Éviter le sauna ; nettoyer avec un chiffon doux et sec ; faire vérifier l'étanchéité périodiquement
Changement de pile	Réservé à un horloger professionnel (outil spécial nécessaire)
Bracelet	Métallique, réglable par barrette ressort ou retrait de maillons
Déclaration de conformité	Directives R&TTE 1999/5/EC et RoHS 2011/65/EU

FOIRE AUX QUESTIONS - AB5FUA920 Ascot

Comment régler l'heure manuellement sur la montre Ascot AB5FUA920 ?

Appuyez simultanément sur les boutons A et B pendant environ 3 secondes. Les secondes clignotent. Utilisez le bouton B pour les remettre à zéro, puis appuyez sur A pour faire défiler les minutes, heures, année, mois et jour. Réglez chaque valeur avec le bouton B. Confirmez avec A : les aiguilles se mettent automatiquement à l'heure réglée.

Comment lancer une recherche manuelle du signal radio ?

Gardez le bouton B enfoncé pendant environ 5 secondes. Les aiguilles se positionnent sur 12 h et l'écran LCD alterne entre « SET » et « 12 ». Posez la montre sur un support fixe pour améliorer la réception. Appuyez brièvement sur B pour lancer la recherche. Si les aiguilles ne sont pas exactement sur 12 h, réglez-les d'abord (voir question suivante).

Comment régler la position des aiguilles si elles sont décalées ?

Gardez le bouton B enfoncé 5 secondes pour que les aiguilles aillent sur 12 h. Si elles ne sont pas exactement sur 12, appuyez plusieurs fois sur le bouton A pour les faire avancer par petits sauts. Vous pouvez maintenir A pour une avance rapide. Une fois les aiguilles sur 12, appuyez sur B pour sortir du mode et lancer une recherche radio.

Comment régler le fuseau horaire sur la montre ?

Gardez le bouton A enfoncé 3 secondes : l'heure actuelle s'affiche à droite, le fuseau horaire (ex: +1) à gauche. Appuyez sur B pour augmenter le fuseau d'une heure. Les aiguilles et l'affichage se mettent à jour. Appuyez sur A ou attendez 15 secondes pour quitter le mode.

Que signifient les symboles sur l'affichage numérique LCD ?

En pression sur le bouton B, l'affichage alterne entre : date (jour à gauche, mois à droite) et secondes (gauche) avec le symbole de tour radio (droite). Le symbole tour indique que le signal radio est reçu. Un point clignotant après le jour ou avec les secondes signale une pile faible.

Pourquoi ma montre ne capte-t-elle pas le signal radio ?

Éloignez-la des sources d'interférences (écrans, TV) d'au moins 1,5 à 2 mètres. Évitez les cadres de fenêtre métalliques et les pièces en béton armé. La réception est meilleure la nuit. Placez la montre près d'une fenêtre. Si le problème persiste, faites une recherche manuelle.

Comment raccourcir le bracelet métallique de la montre ?

Pour le modèle AB5-FUA-920, utilisez un objet pointu (trombone) pour pousser la barrette ressort d'un côté. Retirez la barrette, ajustez la longueur et remettez la barrette dans les trous opposés. Pour retirer des maillons, utilisez l'outil fourni en dévissant les barrettes de connexion. Consultez un revendeur si nécessaire.

Quelle pile utiliser et comment la changer ?

La montre utilise une pile CR1620 (3 V). Un point clignotant sur l'écran indique une pile faible. Le changement doit être effectué par un horloger professionnel en raison de l'outillage spécial nécessaire pour ouvrir le boîtier et préserver l'étanchéité.

La montre est-elle étanche ? Puis-je nager avec ?

L'indice d'étanchéité est de 3 BAR. Cela signifie qu'elle résiste aux éclaboussures (pluie, lavage des mains) mais pas à la douche, au bain ou à la nage. Évitez le sauna en raison de la condensation. L'étanchéité n'est pas permanente et peut diminuer avec le temps.

Comment entretenir ma montre Ascot AB5FUA920 ?

Nettoyez-la avec un chiffon doux et sec. Évitez les produits chimiques. Ne l'exposez pas à des variations brutales de température. Faites vérifier l'étanchéité régulièrement (tous les 2-3 ans). Pour le bracelet métallique, utilisez l'outil fourni pour le réglage. En cas de problème, contactez le service après-vente.

MODE D'EMPLOI AB5FUA920 Ascot

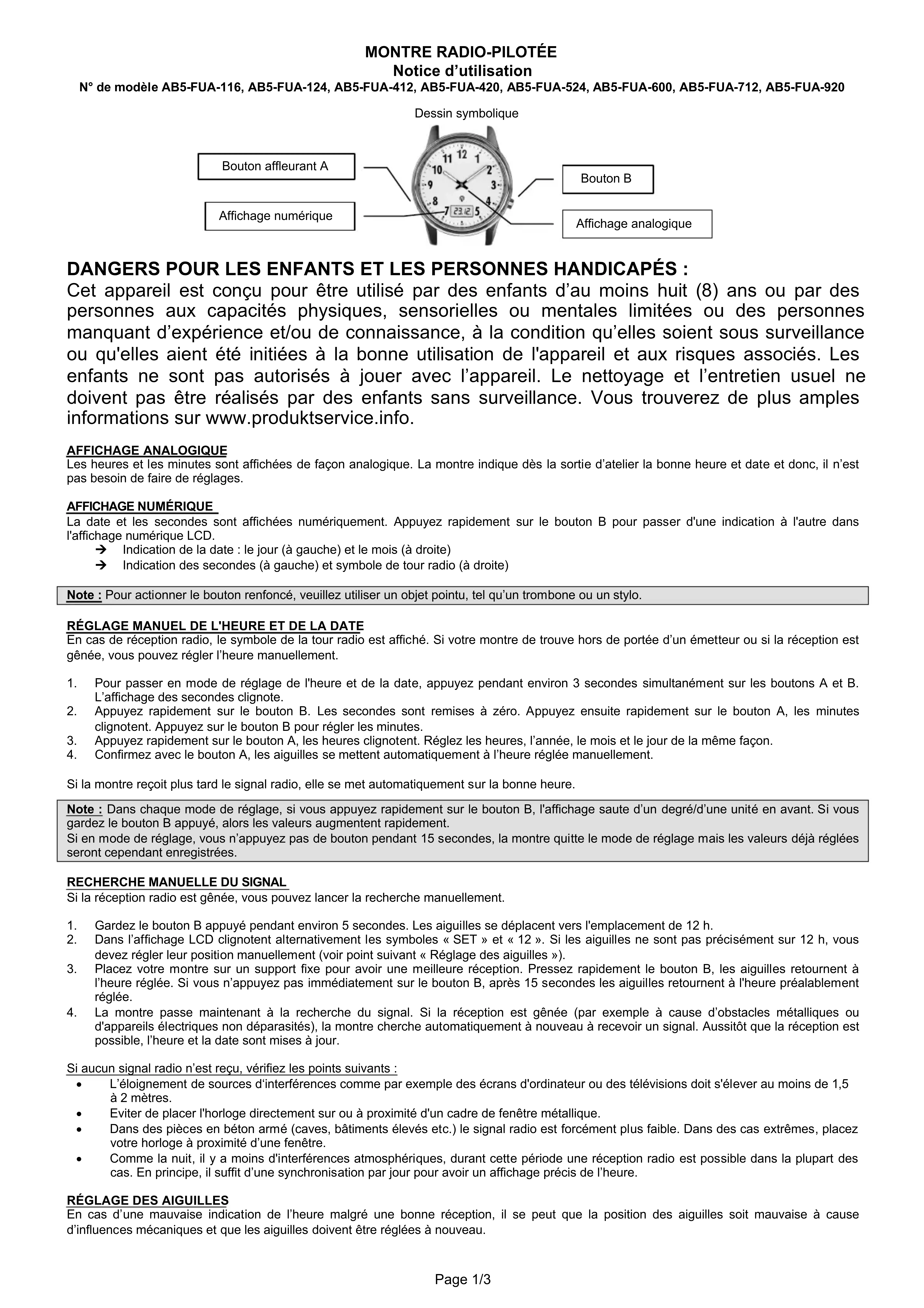

Notice d'utilisation

N° de modulo AB5-FUA-116, AB5-FUA-124, AB5-FUA-412, AB5-FUA-420, AB5-FUA-524, AB5-FUA-600, AB5-FUA-712, AB5-FUA-920

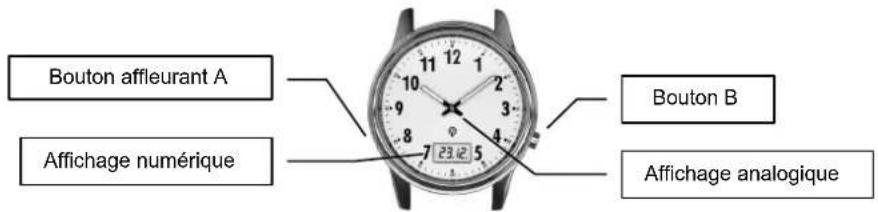

Dessin symbolique

DANGERS POUR LES ENFANTS ET LES PERSONNES HANDICAPÉS :

Cet apparéil est conçu pour être utilisé par des enfants d'au moins huit (8) ans ou par des personnes aux capacités physiques, sensorielles ou mentales limitées ou des personnes manquant d'expérience et/ou de connaissance, à la condition qu'elles soient sous surveillance ou qu'elles aient été initiaies à la bonne utilisation de l' apparéil et aux risques associés. Les enfants ne sont pas autorisés à jour avec l' apparéil. Le nettoyage et l'entretien Usuel ne doit pas été réalisés par des enfants sans surveillance. Vous trouvez de plus amples informations sur www.produktservice.info.

les heures et les minutes sont affichées de façon analogique. La montre indique des la sortie d'atelier la bonne heures et date et donc, il n'est pas besoin de faire de réglages.

AFFICHAGE NUMÉRIQUE

La date et les secondes sont affichées numérique. Appuyez rapidement sur le bouton B pour passer d'une indication à l'autre dans l'affichage numérique LCD.

Indication de la date: le jour (à gauche) et le mois (à droite)
Indication des secondes (à gauche) et symbole de tour radio (à droite)

Note : Pour actionner le bouton renfoncé, veuillez utiliser un objet pointu, tel qu'un trombone ou un stylo.

RéGLAGE MANUEL DE L'HEURE ET DE LA DATE

En cas de reception radio, le symbole de la tour radio est affiché. Si vous montre de trouve hors de portée d'un émetteur ou si la réception est génée, vous pouvez régler l'heure manuellement.

1. Pour passer en mode de réglage de l'heure et de la date, appuyez pendant environ 3 secondes simultanément sur les boutons A et B. L'affichage des secondes clignote.
2. Appuyez rapidement sur le bouton B. Les secondes sont remises à zéro. Appuyez ensuite rapidement sur le bouton A, les minutes clignotent. Appuyez sur le bouton B pour régler les minutes.
3. Appuyez rapidement sur le bouton A, les heures clignotent. Reglez les heures, l'année, le mois et le jour de la meme facon.
4. Confirmez avec le bouton A, les aiguilles se mettent automatiquement à l'heure régée manuellement.

Si la montre recoit plus tard le signal radio, elle se met automatiquement sur la bonne-heure.

Note : Dans chaque mode de réglage, si vous appuyez rapidement sur le bouton B, l'affichage saute d'un dégré/d'une unité en avant. Si vous gardez le bouton B appuyé, alors les valeurs augmentent rapidement.

Si en mode de réglage, vous n'appuyez pas de bouton pendant 15 secondes, la montre quitte le mode de réglage mais les valeurs déjà régliées seront cependant enregistrées.

RECHERCHE MANUELLE DU SIGNAL

Si la réception radio est génée, vous pouvez lancer la recherche manuellement.

1. Gardez le bouton B appuyé pendant environ 5 secondes. Les aiguilles se déplacent vers l'emplacement de 12 h.
2. Dans l'affichage LCD clignotent alternatively les symboles « SET » et « 12 » Si les aiguilles ne sont pas précisé sur 12 h, vous doivent regardier leur position manuelle (voir point suivant « Réglage des aiguilles »).
3. Placez voire montre sur un support fixe pour avoir une meilleure reception.Presse rapidement le bouton B, les aiguilles retournent a l'heure reglee.Si you n'appuyez pas immediatement sur le bouton B, après 15 secondes les aiguilles retournent a I'heure prealablement reglee.
4. La montre passse maintainant à la recherche du signal. Si la réception est génée (par exemple à cause d'obstacles metalliques ou d'appareils électriques non déparasités), la montrecherche automatiquement à nouveau a reçu un signal. Aussitot que la réception est possible, l'heure et la date sont mises à jour.

Sieldom signal radio n'est reçu,verifie les points suivants :

L'elignement de sources d'interfrences comme par exemple des ecrans d'ordinateur ou des televisions doit s'élever au moins de 1,5 à 2 mètres.
Eviter de placer l'horloge directement sur ou a proximé d'un cadre de fenêtre métallique.
Dans des pieces en beton armé (caves, batiments elevés etc.) le signal radio estforcément plus faible. Dans des cas extrêmes, placez voitr horloge a proximite d'une fenetre.
Comme la nuit, il y a moins d'interférences atmosphériques, durant cette période une réception radio est possible dans la plupart des cas. En principe, il suffit d'une synchronisation par jour pour avoir un affichage précis de l'heure.

RéGLAGE DES AIGUILLES

En cas d'une mauvaise indication de l'heure malgré une bonne réception, il se peut que la position des aiguilles soit mauvaise à cause d'influences mécaniques et que les aiguilles doivent être régles à nouveau.

1. Gardez le bouton B appuyé pendant environ 5 secondes. Les aiguilles se mettent sur l'emplacement de 12 h.
2. Si les aiguilles ne sont pas exactement sur l'emplacement de 12 h, appuyez rapidement une fois sur le bouton A. L'aiguille des minutes avance par petits sauts. Presse plusieurs fois sur le bouton A pour amener les aiguilles exactement sur l'emplacement de 12 h. Si vous gardez le bouton A appuyé, alors les valeurs augmentent rapidement.
3. Appuyez rapidement sur le bouton B. La montre se met en marche automatiquement à l'heure régée et essaire de recevoir un signal radio.
   Après que vous ayez bien reçu un signal, l'heure est automatiquement mise à jour.

RéGLAGE DE ZONE HORAIRE

La montre radio recoit l'heure de Greenwich mais est preréglée en usine sur l'heure de Greenwich + 1 heures (heure d'Europe Centrale, par exemple en Allemagne). Vous pouvez régler manuellement la zone horsaire souhaitée.

La terre est divisée en 24 zones (fuseaux) horaires. Une zone horizoné est une section de la surface terrestre pour laquelle il y a la même heures. Idealement, ces fuseaux suivant les méridiens qui partent des pôles. Lors du passage dans une autre zone, on saute une heures et si l'on se déplace vers l'est, on avance d'heure et en direction de l'ouest, on retarde d'une-heure. Si par exemple, vous pouze régler l'heure d'un pays qui se trouve à 6 fuseaux horaires à l'ouest de votre pays, vous nez detirer 6 heures.

1. Gardez le bouton A appuyé pendant environ 3 secondes. Vous voyage l'heure actuelle (par exemple « 15 ») affché à droite dans la zone LCD. Vous pouvez voir à gauche la zone hora actuellesment régée (par exemple « 1 »), zone qui peut être précédée d'un signe négatif.
2. Appuyez rapidement sur le bouton B. Le fuseau horsire est d'une heure en avance. Les aiguilles se deplacent vers l'heure reglee et l'affichage change aussitot. Par une courte pression du bouton B, le fuseau horsaire change encore d'une heure en avance.
3. Pour finir, appuyez rapidement sur le bouton A ou attendez plus de 15 secondes sans appuyer sur aucun bouton. La montre passa à l'affichage normal de l'heure.

RéGLAGE DU BRACELET POUR LES BRACELETS METALLIQUES (LE CAS ÉCHÉANT)

Le bracelet peut être régé des façon suivantes :

Variante 1

Ouvrir la fixation du fervoir A, ouvrir le fervoir B (voir croquis) Avec un objet pointu (par exemple un trombone ou la pointe vissee de l'util de changement de bracelet, pousser légerement un côte de la barrette à dessort. (Attention! La pointe peut sauter et se perdre). Regler le bracelet à la longueur désirée et enclencher à nouveau la pointe à dessort dans les trous opposés l'un à l'autre.

Variante 2

Le raccourcissement peut aussi s'effectuer en retardant 1 ou 2 millons pour chaque cote du bracelet. Tout d'abord, comme décrit dans la variant 1, ouvr la bande. Poser la montre avec le cadran sur un support souple (chiffon). Les millons du bracelet qui peuvent etre enleves, sont marques avec une flche donnant la direction correspondante.

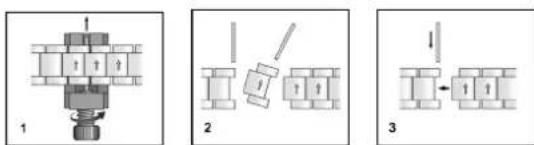

Placez le bracelet dans l'outil de changement de bracelet comme representé dans l'illustration 1. La pointe de la vis de l'outil de changement de bracelet doit être dirigée précisé contre la barrette de connexion que vous désirez enlever. Repoussez la barrette de connexion du bracelet en vissant lentement.

Retrez la barrette de connexion et enlevez de la meme facon la deuxieme barrette de connexion. Retrez le chainon (voir illustration 2). Si neccessaire, on peut enlever de la meme facon d'autres chainons. Utilisez une des barrettes enlevees pour racrocher les extrémites du bracelet raccourci (voir croquis 3). Vous pouez devisser la vis de l'outil changeur de bracelet et l'utiliser comme aide pour repousser fermement a l'intérieur avec la pointe de la vis la barrette de connexion.

Si you rencontre des difficultés pour raccourcir le bracelet, veuillez you adresser à votre revendeur spécialise ou prenez contact avec nous. Les coordonnées sont indiquées sur la carte de garantie. Nous you prions d'indiquer de combien de chainons le bracelet doit etre raccourci/rallongé.

Note: Sur le dessous de l'outil se trouve une pointe de remplacement pour la vis de l'outil de changement de bracelet.

Varlante 3 (AB5-FUA-920)

A l'aide d'un objet pointu (un trombone par exemple), appuyer légrement d'un côté de la barrette ressort (Attention! La tige peut sauter et s'égarer!) Régler le bracelet à la longueur souhaïée et encranter de nouveau la barrette dans les orifices latéraux correspondants.

S'il faut ajouter ou retirer des mailons supplémentaires, envoyez tou montre à notre service après-vente pour la faire raccourcir ou rallonger en indiquant de combien de mailons le bracelet doit être raccourci ou rallongé.

ETANCHÉITE A L'EAU

Vou truvez dans le tableau ci-dessous la classe d'etanchete a l'eau de toue montre-bracelet ainsi que l'usage correct en resultant. La valeur indique en bar se rapporte a la surpression atmophereique, utilise dans le cadre du test d'etanchete a l'eau (DIN 8310).

Étanche à l'eau jusqu'à	Explication	Pluie, projections	Se laver les malns	Douche	Bain, natation	Sport nautique
3 BAR WATER RESISTANT	La montre résiste à une pression de 3 bars pendant un temps limite	Oui	Oui	Non	Non	Non

Remarque:

Il est recommandé de ne pas aller au sauna avec la montre en raison de la condensation qui pourrait se former à la suite des différences de température et qui pourrait endommager le mecanisme d'horlogerie.

• Des mouvements de natation ou un jet d'eau (p. ex. seoucher ou se laver les mains) peuvent occasionner des pointes de pression. La montre est soumise aux endroits concernés à une pression plus forté que ne le laisse presumer la profondeur de plongée. C'est seulement à partir de la classe de 5 bars que l'on peut parler d'une montre étanche (utilisation sous la douche possible). À partir de la classe de 10 bars, la montre peut également être utilisée pour la natation.
  L'etanchéité à l'eau ne constitue pas une propriété durable, le fonctionnement et l'utilisation quotidienne des composants assurant l'étanchéité pouvant diminuer ou être amoindris par des chocs ou des chutes.
  Si une montre est exposée à de grandes différences de température, comme lors d'un bain de soleil suivi d'un saut dans l'eau froide, de la condensation peut se former dans le boitier. Cela ne signifie pas que la montre n'est pas étanché à l'eau, cependant l'humidité doit imperativement être aussiôt éliminée.

RECYCLAGE

Recyclage emballage

Nous you prions d'effectuer dans l'intérêt de l'environnement un recyclage approprié ; les matériaux d'emballage sont des matières premières réutilisables.

Recyclage des piles

Nous you prions de retirer les piles usagees de votre montre bracelet pour eviter des dommages causés dans le mecanisme par des fuites de piles. Nous you prions de recycler correctement vos piles dans des commercies distribuant les piles ou dans les points de recyclage correspondants pour les piles.

Recyclage des vieilles montres

Dans l'intérêt de toute environnement, nous vous prions de ne pas jeter votre vieil apparéil avec les ordures menagères mais de le recycler correctement aux points de recyclage correspondants.

Importateur: KRIPIPL-WATCHES Warenhandels GmbH, Maria-Theresia-Straße 41, A-4600 Wels

CHANGEMENT DE PILÉ ET DONNÉES TECHNIQUES

Une pile faible est indiquée par un point clignotant après le jour (sur l'affichage Date) ou par un point clignotant avec les secondes (dans l'affichage Secondes et symbole de tour émettrice).

Comme il faut pour ouvrir le couvercle du boitier un outil spécial, le changement de pile ne doit etre entepris que par un horloger professionnel pour eviter d'endommager le boitier et les joints d'etanchete. Voupvez aussi envoyer voire montre pour change la pil a notre service clients.

AB5-FUA-116, AB5-FUA-124, AB5-FUA-412, AB5-FUA-420 (Slim Merkur): Cette montre contient une pile ronde de type CR2016 (1 x 3 V 100 μA CR2016).

AB5-FUA-524, AB5-FUA-600, AB5-FUA-712, AB5-FUA-920 (Merkur Mini): Cette montre contient une pile ronde de type CR1620 (1 x 3 V 100 μA CR1620).

Attention! Risque d'explosion en cas de changement mal effectue de la pile. Ne remplacer que par une pile identique ou de type équivalent. Ne pas faire de court-circuit avec la pile!

DECLARATION DE CONFORMITE

R&TTE Directive 1999/5/EC, RoHS Directive 2011/65/EU :

Résumé de la déclaration de conformité : par la presente, Krippl-Watches déclare que les montres radio (numéro de modèle AB5-FUA-116, AB5-FUA-124, AB5-FUA-412, AB5-FUA-420, AB5-FUA-524, AB5-FUA-600, AB5-FUA-712, AB5-FUA-920) sont conformes aux exigences élémentaires et aux autres dispositions de la directive 1999/5/EC et 2011/65/EU.

Vou puez obtenir le texe complet de la déclaration de conformité sur notre Homepage : http://www.produktservice.info EAN: 27075692
