Aladin Pro - Ordinateur de plongée UWATEC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Affichage LCD, profondeur maximale de 150 mètres, autonomie de batterie de 50 heures, algorithme de décompression RGBM.
Utilisation	Conçu pour la plongée récréative et technique, avec modes de plongée pour l'air, nitrox et trimix.
Maintenance et réparation	Recommandé de faire vérifier l'appareil tous les deux ans par un professionnel, remplacement de la batterie à chaque entretien.
Sécurité	Équipé d'alertes visuelles et sonores pour la décompression, indicateur de saturation des tissus.
Informations générales	Poids de 200 g, dimensions compactes, étanchéité garantie, compatible avec les accessoires UWATEC.

FOIRE AUX QUESTIONS - Aladin Pro UWATEC

Comment réinitialiser mon UWATEC Aladin Pro ?

Pour réinitialiser votre UWATEC Aladin Pro, éteignez l'appareil, puis maintenez enfoncé le bouton 'Mode' tout en le rallumant. Cela réinitialisera les paramètres par défaut.

Que faire si l'écran de mon UWATEC Aladin Pro ne s'allume pas ?

Vérifiez d'abord la batterie. Remplacez-la si nécessaire. Si l'écran ne s'allume toujours pas, contactez le service après-vente.

Comment changer la batterie de mon UWATEC Aladin Pro ?

Utilisez un tournevis pour retirer le couvercle de la batterie. Remplacez la batterie en veillant à respecter la polarité indiquée. Refermez soigneusement le couvercle.

Mon UWATEC Aladin Pro affiche une erreur de capteur. Que faire ?

Vérifiez que le capteur est propre et libre de tout débris. Si l'erreur persiste, il peut être nécessaire de faire vérifier l'appareil par un professionnel.

Comment calibrer mon UWATEC Aladin Pro ?

Accédez au menu de calibration dans les paramètres de votre appareil. Suivez les instructions à l'écran pour calibrer les capteurs selon les recommandations du fabricant.

Est-il possible d'utiliser l'UWATEC Aladin Pro en eau chaude ?

Oui, l'UWATEC Aladin Pro peut être utilisé en eau chaude, mais évitez les températures extrêmes. Consultez le manuel pour connaître les limites spécifiques.

Comment télécharger les données de plongée de mon UWATEC Aladin Pro ?

Connectez votre UWATEC Aladin Pro à un ordinateur via le câble USB fourni. Utilisez le logiciel compatible pour télécharger et analyser vos données de plongée.

Que faire si mon UWATEC Aladin Pro ne se connecte pas à mon PC ?

Assurez-vous que le câble USB fonctionne correctement et que les pilotes nécessaires sont installés sur votre PC. Essayez de redémarrer l'appareil et l'ordinateur.

Comment mettre à jour le logiciel de mon UWATEC Aladin Pro ?

Visitez le site Web du fabricant pour télécharger la dernière version du logiciel. Suivez les instructions pour installer la mise à jour sur votre appareil.

L'UWATEC Aladin Pro est-il étanche ?

Oui, l'UWATEC Aladin Pro est conçu pour être étanche jusqu'à 100 mètres. Assurez-vous que le couvercle de la batterie est bien fermé avant de plonger.

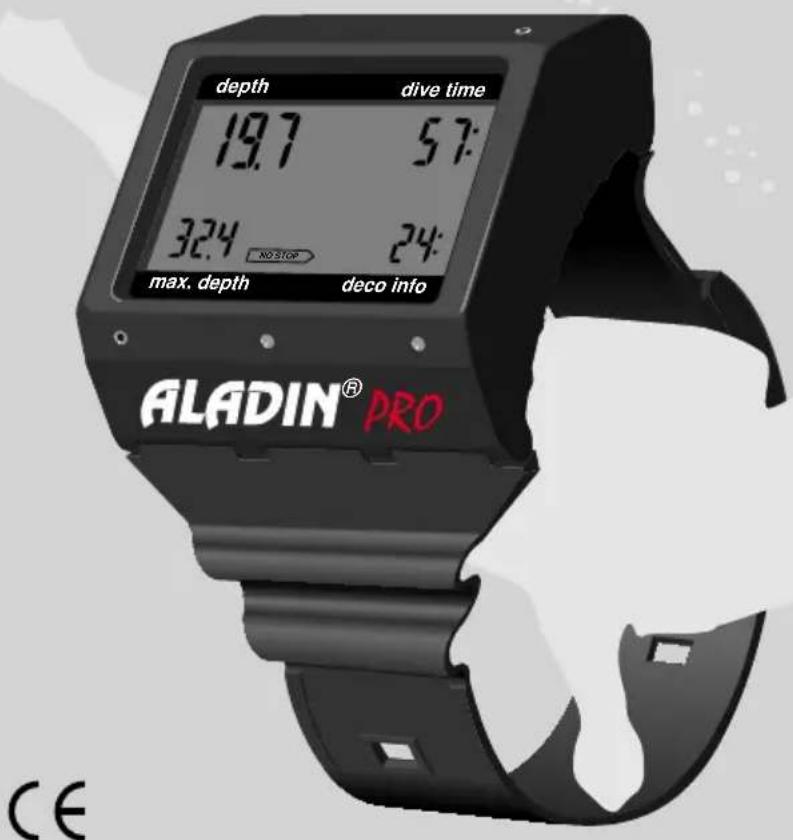

MODE D'EMPLOI Aladin Pro UWATEC

Ordinateur de décompression

ALADIN® PRO

SWISS MADE BY UWATEG AG

Aladin® Pro - Instructions de sécurité

L'Aladin® Pro est un'accompagnateur précieux qui vous procure un comport de plongée maximal de même qu'une plus grande sécurité si vous observez strictement les règles suivantes:

-L'Aladin Pro ne remplace ni une solide formation en plongee ni un partenaire de plongée
- Plongez toujours selon votre formation de plongée! L'Aladin ® Pron'augmente pas vos capacités de plongée!
- Ne plongez pas plus profondement que 40 metres à cause du danger de narcose (ivresse des profondeurs). L'Aladin® Pro ne vous préviert pas en la matière.
- Observez strictement les messages optiques et acoustiques émis par l'Aladin® Pro. Evitez les situations à risque qui sont décrites par les indications duu.
Le mode d'emploi doit etre lu de maniere attentive et complete.

Dans ce mode d'emploi, nous indiquons les remarques particulièrement importantes par les signes suivants:

Conseils

Informations et conseils importants pour une utilisation optimale des fonctions de votre Aladin® Pro

Attention!

Informations qui attrient l'attention sur des situations et des particularités importantes pour une plongée sans problème et pour éviter à temps des situations représentant certains risques

Attention

danger!Une

Avertissements qui attrent l'attention sur des situations à risque et des dangers. on de ces mises en garde peut être fatale.

Ces mises en garde sont à respecter sans faute

Les symboles suivants sont utilisés dans le mode d'emploi:

signaux avertisseurs clignotants

signal d'alarme acoustique

Instruction pour des saisies manuelles (exemple: effleurer les touches B et E)

TABLE DES MATIÈRES DES CHAPITRES

INTRODUCTION 1

II APERÇU D'ALADIN PRO 9

III PLONGER AVEC L'ALADIN PRO 23

IV PLONGER A RISQUE MINIMAL AVEC L'ALADIN PRO 45

VCARNET DE PLONGEE 53

VI LE PLANIFICATEUR DE PLONGEE 59

VII INTERFACE ET LOGICIEL CARNET DE PLONGEE 67 DATATRAK / DATATALK

VII PROBLEMES EVENTUELS 71

IV APPENDICE 75

INTRODUCTION

1 Aladin Pro - Encore plus sur 2
2 Aladin Pro -voire garde du corps personnel 3
3 Le modele de calcul ZH-L8 ADT 3.1 Description
4 Sécurité de plongée maximale 8

1 Aladin® Pro - encore plus sûr

Les caractéristiques impressionnantes, sa sécurité inégalée et sa qualité parfaite font de l'Aladin® Pro un ordinateur de plongée exceptionnel. En s'appuyant sur une technique et un usinage éprouvés, l'Aladin® Pro de la dernière génération est devenu encore plus convivial et plus fiable grâce à l'intégration d'un nouveau modèle de calcul révolutionnaire. L'Aladin® Pro propose, sous une forme claire et facile à comprendre, toutes les informations nécessaires à une plongée en toute sécurité. Son extrème comforts d'utilisation et son port très aie parlent d'eux-mêmes des la première plongée. Avec l'Aladin® Pro de la dernière génération, vous possédez un apparéil qui vous garantiit un avantage no-table en matière de sécurité, de qualité et de comport de plongée.

Veuillez lore attentivement les instructions d'utilisation jusqu'à la dernière page!

Lisez cette notice d'utilisation attentivement et complètement.

2 Aladin® Pro – votre accompagnateur personnel

L'Aladin® Pro tient compte de votre comportement individuel en plongée et du refroidissement de la peau. Il intègre dans le calcul le travail accompli sous la forme d'une valeur constante.

Son développement a intégré les dernières découvertes de la médecine et de la technique. On a tout particulièrement tenu compte de la formation de bulles de gaz microscopiques dans le système circulatoire veineux en fonction du travail et de la température de la peau; d'ou la mise au point d'un modele de calcul unique et adaptatif.

L'Aladin® Pro a été unconçu expressément pour la plongée à l'air comprime et se désigne des modèles qui l'on précédé ou d'autres ordinateurs de plongée disponibles en général sur le marché par une série de nouvelles fonctions.

• Le nouveau modèle de calcul ZH-L8 ADT tient compte de 8 tissus, du comportement du plongueur et des conditions environnantes. Il est ainsi possible

d'obtenir des indications de décompression plus précises pour des situations à risque, ce qui permet d'augmenter la sécurité.

• L'Aladin® Pro est un instrument personnelisé qui accorde alors davantage d'importance au comportement individuel du plongeur que les modeles précédents. Le comportement différent des partenaires de plongée peut entrainer des divergences considérables dans l'affichage des valeurs de décompression, car les situations à risque (non respect des régles de plongée) peuvent prendre de l'ampleur au niveau des processus physiologiques. Pour y remedier, l'Aladin® Pro offre une plongée fiable et reglementaire grâce à un comfort de plongée maximal.

• L'intégration du travail accompli par le plongeur dans les calculs de décompression s'effectue au moyen d'une constante de performance. Le nouveau modele de calcul tient compte, dans les calculs des intervalles de surface et des données de

2 Aladin® Pro – votre accompagnateur personnel

décompression en cas de plongées successives, du fait que le travail effectué à la surface est moindre que celui accompil durant la plongée.

• Les signaux de danger sont disponibles optiquement et acoustiquement. Les causes de ces alarmes se différencient grâce à un système de séquences de sons.

Le carnet de plongée fournit les données des 19 dernières plongées.

Par une interface avec le PC il est possible d'obtenir les 37 dernières plongées et le profil de plongée exact pour plus de 200 minutes de plongée, par intervals de 20 secondes.

• Le module de planification de plongée permet de planifier les plongées dans la courbe de

sécurities et les plongées avec paliers de décompression enCHOISSSANT I'INTERVALE DE SURFACE.

• L'Aladin® Pro peut se porter au poignet, un procédé qui a fait ses preuves avec ses prédécesseurs, ou être intégré dans les consoles.

L'utilisation aisee, la dispos- sition claire et sans equivoque des données sur I'ecran, I'amelioration de la sécurité en plongee sans perte de la commodite de port et la possibilité de transférer les données sur un ordinateur personnel constituent les points forts qui soulignent la convivialite offerte par l'Aladin Pro.

3.1 Description

Le modele ZH-L8 ADT (8 tissus de périodes nominales de 5 à 640 minutes) se désigne de manière significative des autres modèles par la prise en compte de processus physiologiques supplémentaires:

1. La perfusion des différents organes n'est pas constante. Particulièrement la perfusion de la peau et des muscles peut fortement varier en fonction de la température et de l'effort fourni. Une variation de la perfusion produit aussi une variation de la vitesse de saturation et de la tolérance à la sursaturation. Le modele prend ces effets en compte. Les tissus de la peau et des muscles offrent de ce fait des périodes et des tolérances à la sursaturation variables.

Les paliers de décompression nécessaires sont calculés en fonction de l'effort du plongeur et du refroidissement de la peau. Le refroidissement de la peau est évalué sur la base de la température de

l'eau et de la durée de la plongée. A la surface l'effort du plongeur est moins important que pendant la plongée. Du fait de la différence d'effort il résultat une période d'attente sensiblement plus longue avant de pouvoir prendre l'avion.

1. Le modele prend en compte le gaz inerte non seulement en phase dissoute mais aussi en phase gazeuse (sous forme de microbulles). La formation de microbulles est calculée en fonction de différents facteurs influant tout aussi bien sur le sang arteriel que sur le sang veineux ou sur les tissus. Lors d'une remontée normale des bulles de gaz apparaissent essentiellement dans le sang veineux, lors d'une remontée rapide aussi dans le sang arteriel, et en cas de non-observation des paliers de décompression aussi dans les tissus. Si le modele prévoit des microbulles il en fournit aussi les causes physiologiques:

3 Le modele de calcul ZH-L8 ADT

• Les bulles représentes du côté veineux de la circulation arrivent dans les poumons ou elles changent la pression arterielle d'azote. Ceci influence avant tout les plongées successives, les plongées avec un temps de décompression très long et le temps d'attente avant de prendre l'avion.
• En cas de non-observation grossière de la vitesse de remontée, en cas de dépassement de la profondeur du palier de décompression et en cas de remontées répetées à la surface (plongées en yoyo), il peut aussi se produit des bulles du côté arteriel et dans les tissus. À où les bulles alerent partiellement la perfusion, la vitesse de l'échange gazeux de même que latolerance à la sursaturation sont changées. Le temps de décompression et si nécessaire la profondeur du palier de décompression seront ajustés de manière à ce que les bulles déjà presents ne s'accroissant pas. De plus la décompression ajustée garantit la désaturation suffisante des tissus, au cas où des microbulles

altereraient localement la perfusion.

• De l'évaluation des bulles de gaz résultat une instruction pour la remontée. La vitesse de remontée sera réduite jusqu'à 7 m/min dans les parages de la surface. Cela empêche à coup sur la création de microbulles dans la circulation arterielle et réduit la création de microbulles dans le circuit veineux après la plongée.

3 Le modele de calcul ZH-L8 ADT

3.2. Avantages

La première plongée ne nécessite pas de palier de décompression prolongé en cas de technique de plongée correcte et si on n'est pas dans une situation à risque. En cas de situation à risque le corps sera à même de réagir correctement si on simule de manière réalisée le processus physiologique du corps. Ainsi la sécurité est améliorée de maniere importante. Les situations à risque sont par exemple:

• les plongées successives (avant tout celles compr- nant de brefs intervalles de surface) et des plong- gées répetées pendant plusieurs jours successifs.
• les plongées en eau froide.

• les plongées accompanies d'un effort supérieur (courant, effort soutenu).
  lesplongeessenyoyo.

• le fait de prendre l'avion après la plongée.

Lorsque le plongeur fait des erreurs, grâce à l'indication de formation de bulles et de leurs conséquences, il est possible de justeirnir la maladie de la décompression. Il ne faut cependant pas confondre les corrections apportées à la décompression avec une veritable recompression qui sert de thérapie lorsque des dégats ont déjà été causés.

4 Une sécurité de plongée maximale

Gracau nouveau modele de decompression, l'Aladin Pro offreet une sccurite jusqu'ici inegalée.La responsa-bilité de la plongee apparient cependant tous et encore au plongeur. Meme avec I'Aladin Pro la prudence liée à la plongee est absolut indispen-sable.

Admettons que le plongeur fasse des erreurs (non respect des paliers de décompression, vitesse de remontée trop élevé, etc....), l'Aladin® Pro saura immédiatement ajuster l'instruction de remontée, ce qui réduira le risque d'apparition de la maladie de la décompression. Eviter les barotraumatismes et l'ivresse des profondeurs est cependant toujours l'affaire du plongeur.

L'Aladin® Pro est un apparéil techniquement hautement sophistiqué offrant une haute sécurité d'utilisation (une grande fiabilité). L'utilisateur de l'Aladin® Pro doit malgré tout comprendre les processus physiologiques, savoir utiliser les tables de

decompression et les consulter lors de chaque plongée. Si malgré toutes ces précautions un accident survient, l'histoire de l'accident est enregistré de manière détaillée dans l'ordinateur de plongée. L'exploitation de ces données va permettre un meilleur diagnostic ainsi que le traitement optimal du plongeur.

II APERÇU D'ALADIN® PRO

1 Le système Aladin 10
2 Utilisation 2.1 Schema d'utilisation des fonctions de surface 13

2.2 Modes de fonctionnement 18

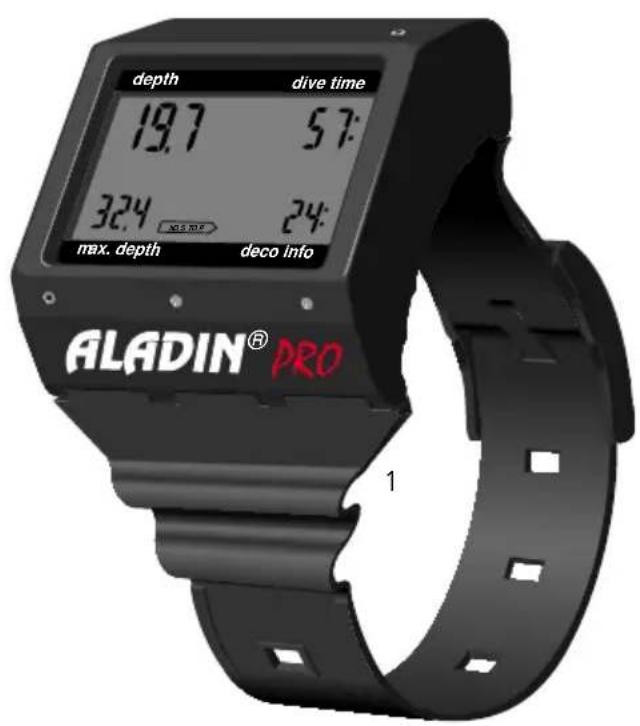

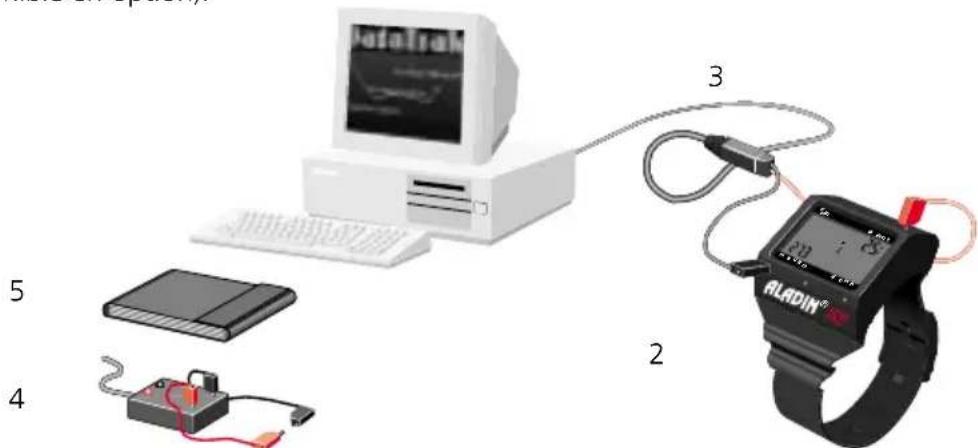

1 Le système Aladin

Grçé à diverses extensions, l'ordinateur de plongée, élément central du vaste système Aladin, s'est transformé en un auxiliaire précieux:

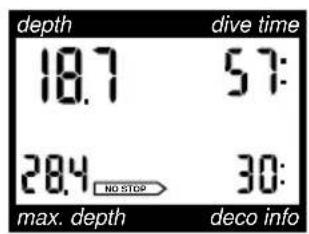

1 Pendant la plongée, l'ordinateur Aladin Pro fournit toutes les données importantes de plongée et de décompression et, le cas échéant, donne des renseignements et met en garde. Il dispose d'un carnet de plongée, sur lequel figure les 19 dernières plongées, et d'un planificateur de plongée.

1 Le système Aladin

2 L'ordinateur de plongée dispose d'une mémoire qui enregistre les données de plongée. Ces données peuvent être transmises à l'ordinateur (MS-DOS) à l'aide du programme „carnet de plongée" DataTrak via une interface spéciale (disponible en option).

3 Le logiciel de configuration DataTalk (fourni avec DataTrak) permet de reprogrammer les divers réglages de l'Aladin® Pro.
4 L'extension de mémoire externe permet de lire et d'enregistrer les données sauvégardées dans le carnet de plongée de l'Aladin® Pro sans avoir nécessairement recours à un ordinateur personnel; une caractéristique particulièrement intéressante pour les vacances de plongée.
5 Le logiciel de carnet de plongée DataTrak permet d'imprimer les pages du carnet de plongée. Vous trouvez un carnet de plongée spécial avec dossiers dans le commerce spécialisé.

2 Utilisation

Activation:

• automatique, par l'immersion dans l'eau ou quand l'ajustement par rapport à la pression atmosphérique est nécessaire.
• manuellement par les touches de contact situées sur le boîtier.

Arrêt: – automatique, après 3 minutes sans activités.

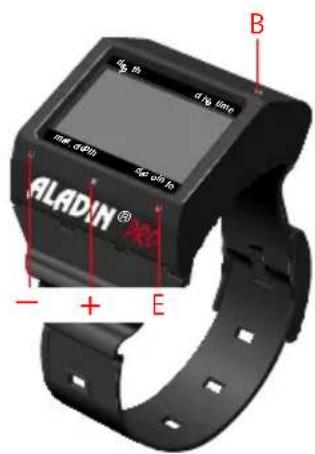

L'Aladir Pro possède 4 touches de contact sur le boîtier (B, E, +, -). Lors de l'utilisation manuelle, on passera un doigt humide sur la touche B ainsi que sur l'une des trois autres touches se trouvant au-dessus du cadran.

Touche B: Contact de base qui doit être actionné lors de chaque utilisation.

Touches E: Touches de saisie. Elle sert à activer l'appareil, à activer le mode "carnet de plongée" ou le mode "Plan de plongée" et à passer de la courbe de sécurité à la simulation d'une plongée. Elle est aussi utilisée pour confirmer des entrées de données et est en cela comparable à la touche "Enter" ou "Return" d'un ordinateur.

Touches + / - : Elles servent auchoix du "carnet de plongee" ou du "Plan de plongee", de meme qu'a la modification des valeurs. (Durée, profondeur, numero de plongee, etc...).

2 Utilisation

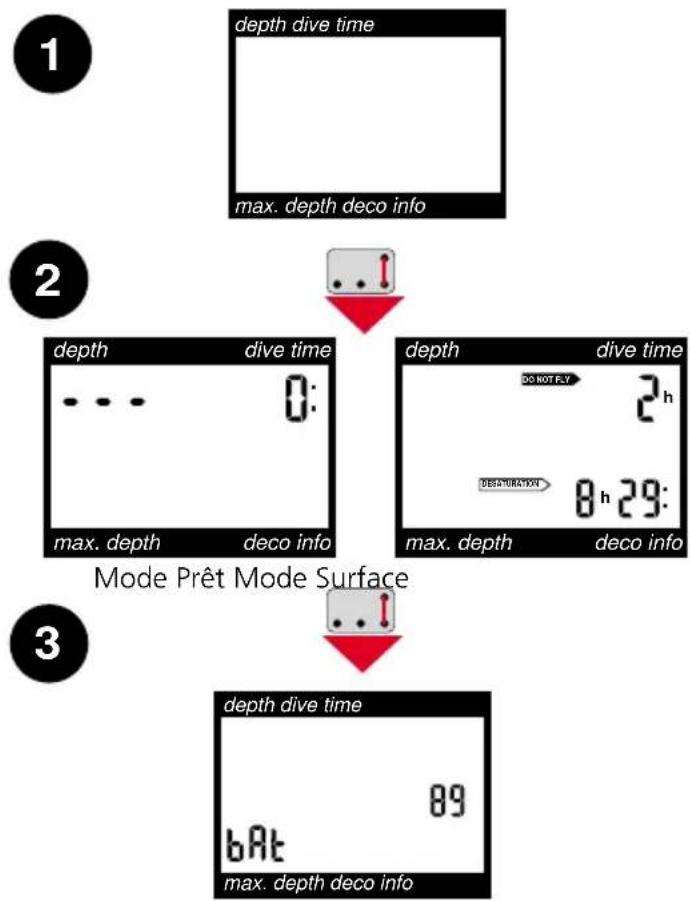

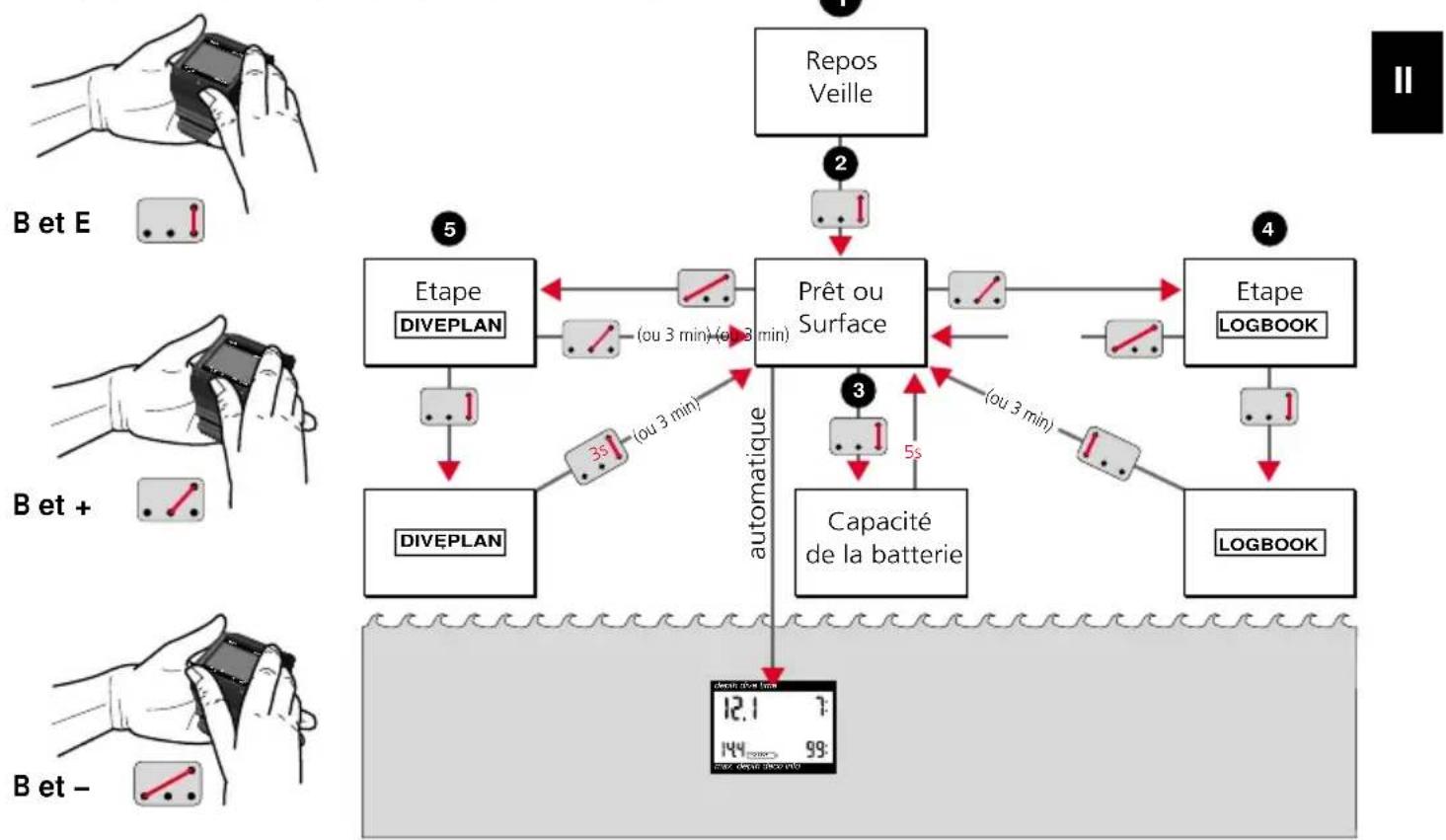

2.1 Schéma d'utilisation des fonctions de surface

II Aperçu d'Aladin® Pro

2 Utilisation

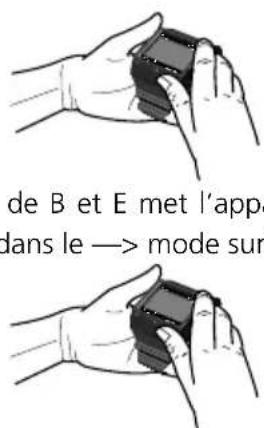

1. L'Aladin Pro se trouve au repos; l'écran n'indique aucune information (→ Mode repos ou → mode Veille).

1. L'activation renouvelé des touches B et E indique pendant 5 secondes l'autonomie restante des batteries en pourcentage.

Sitôt que l'autonomie des batteries atteint 0% , l'appareil envoie un signal (voir page 29).

La réserve de sécurité vous permet d'effectuer d'autres plongées dans le cadre de vacances de plongée normales.

Faites changer vos batteries chez votre spécialiste.

2 Utilisation

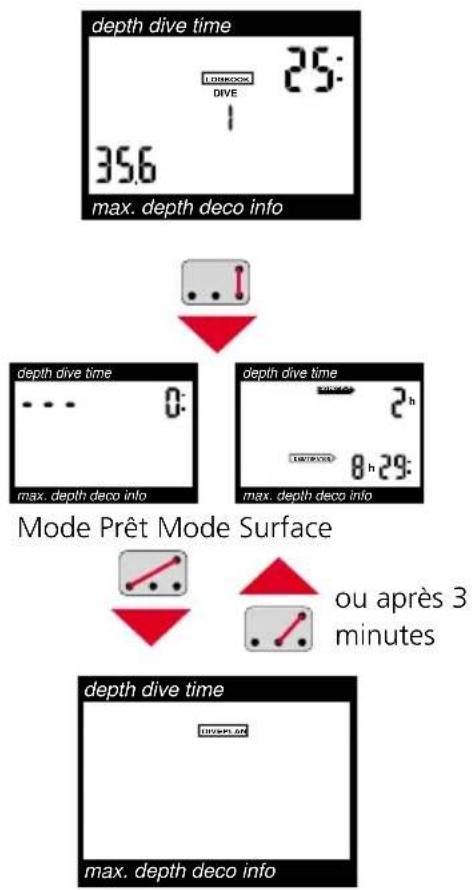

Mode Prêt Mode Surface

4a Choix de la fonction "Carnet de plongée":

B et +

Revenir en arrêté: B et -;

ou automatiquement après 3 minutes sans utilisation.

4b Activation du "Carnet de plongée":

BetE.

L'Aladin® Pro indique la première plongée.

2 Utilisation

4c Quitter le "Carnet de plongée":

B et E pendant 3 secondes; ou automatiquement après 3 minutes sans utilisation.

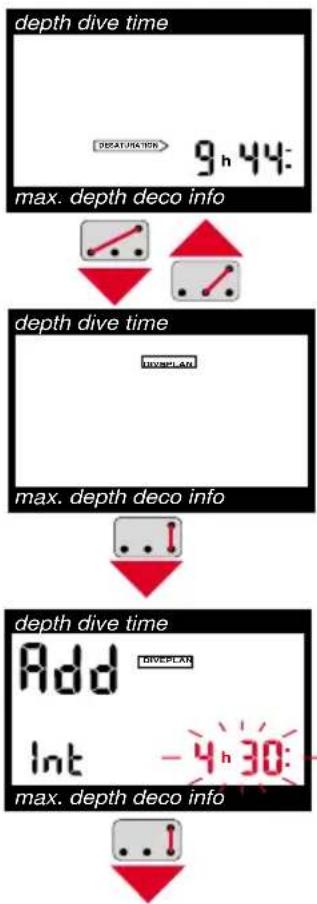

5a Choix de la fonction "Plan de plongée":

Bet+.

Revenir en arrière: B et -; ou automatiquement après 3 minutes sans utilisation.

2 Utilisation

5b Activation du "Plan de plongée"

B et E. L'Aladin® Pro commence avec l'affichage et le déroulement de toutes les courbes de sécurité. Si le plan de plongée est activé depuis le mode surface, introduire l'intervalle de temps voulu avec B et + ou B et -. Confirmer avec B et E.

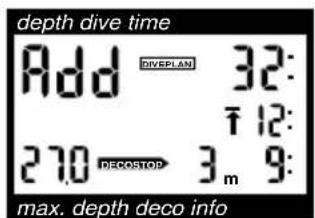

5c Quitter le "Plan de plongée":

B et E pendant 3 secondes; ou automatiquement après 3 minutes.

2 Utilisation

2.2 Modes de fonctionnement

L'Aladin® Pro travaille en différents modes de fonctionnement:

Mode repos:

Activation automatique.

Lorsque l'Aladin® Pro n'est pas utilisé, l'appareil se trouve en mode repos. Dans ce cas l'électronique se trouve au repos pour la plus grande part, l'écran n'indique pas d'information. L'appareil est brièvement activé toutes les minutes, pour mesurer la pression atmosphérique. L'écran par contre reste arrêté. Si un changement d'altitude se fait sentir, l'Aladin® Pro se met dans le mode surface pour 3 minutes. Le changement de pression lors d'une plongée active automatiquement le mode plongée.

Mode prét:

Activation. En effleurant les touches B et E en mode repos.

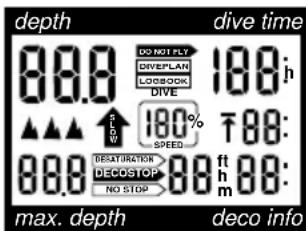

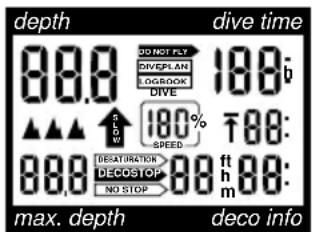

Tous les signes sont visibles à l'écran pendant 5 secondes pour contrôle.

Ensuite l'Aladin® Pro se met en mode prét. En mode prét, l'écran s'allume et toutes les classes d'altitude sont indiquées.

Si vous touchez à nouveau les touches B et E dans le mode prét l'Aladin® Pro indique l'autonomie restante des batteries sur l'écran en pourcentage.

Trois minutes après l'activation en mode prét, l'Aladin® Pro passé à nouveau en mode repos.

2 Utilisation

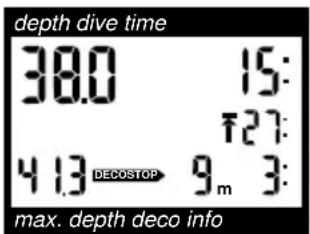

Le mode plongée:

Activation: automatique quand la profondeur est supérieure à 0.5 m. Dans le mode plongée, toutes fonctions de plongée sont executées, c'est-à-dire: la profondeur et le temps de plongée sont indiquées, la profondeur maximale est enregistrée, le développement des microbulles et de ses conséquences est simulé, la saturation des tissus en rapport avec la température est calculée, la courbe de sécurité ou les paliers de décompression prévus sont déterminés, la vitesse de remontée est contrôle et indiquée et le respect des paliers de décompression surveillé.

2 Utilisation

Le mode attente:

Activation: automatiquement, aussitôt que la surface est atteinte.

Le mode attente est activé lorsque après une plongée on atteint la surface (profondeur inférieure à 0.5 mètre). La plongée n'est pas considérée comme conduite et n'est pas enregistrée dans le livre de bord avant 5 minutes d'attente à la surface. Cela permet par exemple une courte émersion pour s'orienter.

Le mode surface:

Activation: automatique après une plongée ou lors d'un changement d'altitude. Àpres avoir achemé une plongée l'Aladin® Pro se trouve en mode surface. Toutes les données liées à un intervalle de surface sont calculées et indiquées: Le développement des microbulles est simulé, la saturation des tissus liée à la température de la peau et à l'effort supposé à la surface est suivie, le temps de déssaturation et le temps d'attente jusqu'àu moment de prendre l'avion sont calculés.

Afin d'économiser de l'énergie, après trois minutes l'Aladin® Pro se place en mode veille. Pendant ce temps les fonctions du mode surface sont executées en arrêté-plan. Dans le mode veille une mesure de la pression de l'air est effectuee en

2 Utilisation

arrière-plan. Dans le mode veille une mesure de la pression de l'air est effectuée toutes les minutes. Si la pression de l'air est réduite, par exemple par un changement d'altitude, l'Aladin® Pro passse automatiquement du mode repos ou du mode veille en mode surface pour trois minutes et indique le temps d'adaptation. Par temps d'adaptation on entend le temps qu'il faut à tous les tissus du corps pour s'adapter à la pression ambiente (= temps de déssaturation).

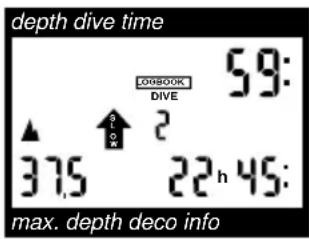

Mode carnet de plongée:

Activation: manuelle en appuyant une touche prévue à cet effet.

Dans le mode carnet de bord on peut obtenir des données de plongée sur les 19 dernières plongées. On peut faire apparaitre par exemple la profondeur maximaile, la durée de plongée, les intervalles précédents, les catégories d'altitude et tous les signaux de message occasionnels. L'enregistrement dans le "carnet de plongée" intervient quand la plongée a duré plus de 2 minutes. On peut aussi faire apparaitre l'intervalle de temps qui s'est écoulé depuis la dernière plongée ou depuis un précédent changement d'altitude.

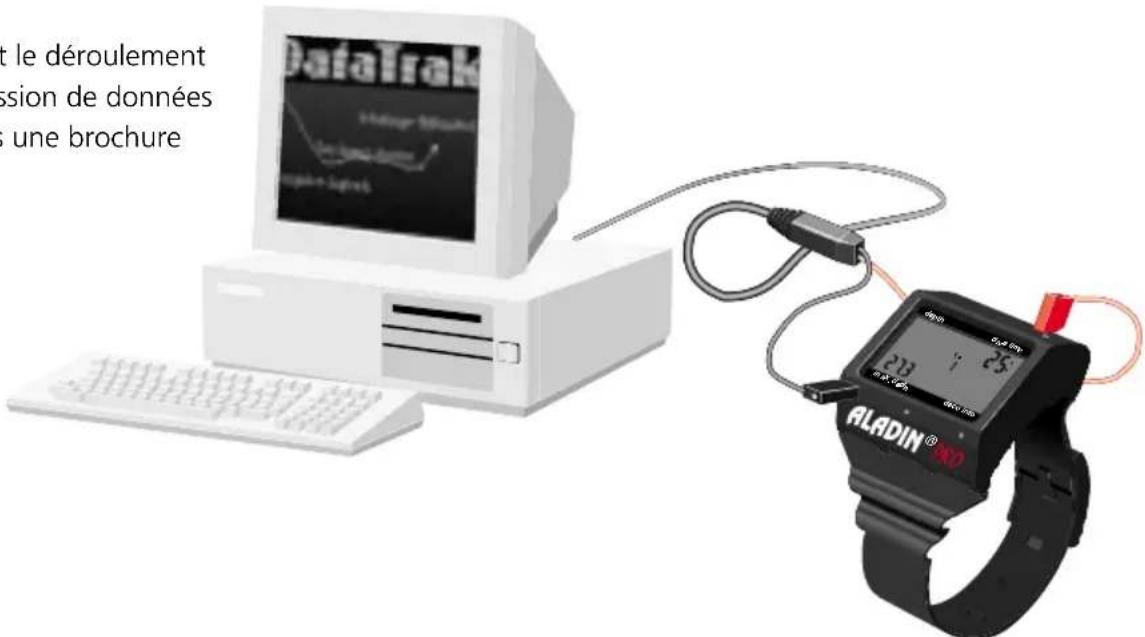

A l'aide d'une interface il est possible de relier un ordinateur compatible IBM à l'Aladin® Pro. De laXE it est possible de relever les 37 dernieres plongees et les profils de ces dernières plongees. Le nombre des profils de plongee depend de la longueur des plongees (au total max. 200 minutes de plongee).

2 Utilisation

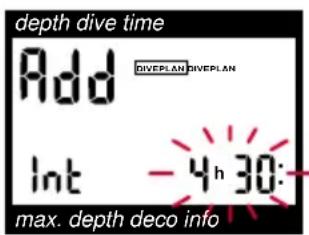

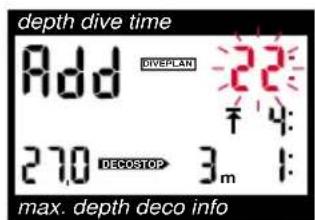

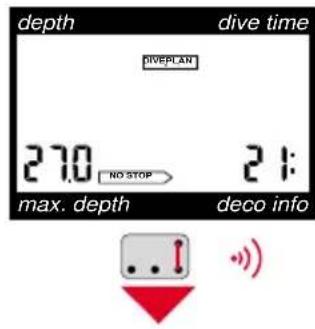

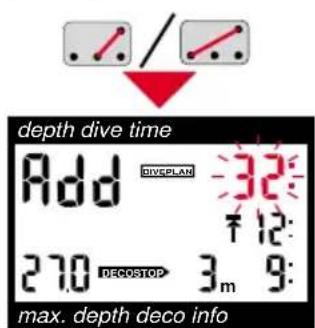

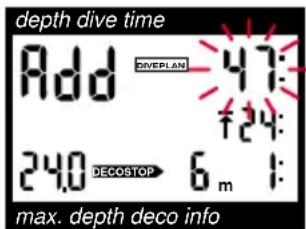

Le mode plan de plongée:

Activation: manuelle en appuyant une touche prévue à cet effet.

Le mode plan de plongée sert à planifier les plongées à partir. Il est ainsi possible de planifier à l'avance des plongées dans la courbe de sécurité et des plongées avec paliers de décompression en introduisant des profondeurs et des temps de plongée auchioix. Pour des plongées successives il est possible de désir librement les intervalles. Les calculs se fondent sur les données concernant les températures de la première plongée et en admettant un effort normal.

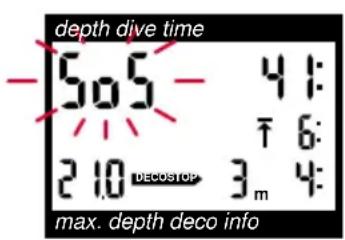

Mode SOS:

Activation: automatique.

Si le plongeur se trouvependant plus de 3 minutes consécutives à une profondeur inférieure à 1.2 mètres sans avoir respecté les paliers de décompression prescrits, l'appareil va automatiquement dans le mode SOS après la plongée, une indication apparait à la place de la profondeur. L'utilisation de l'appareil est bloquée pour les prochaines 24 heures. L'appareil poursuit le calcul de la désaturation enPNANT en compte la présence de microbulles dans les tissus. Avres 24 heures ilestà nouveau possible d'utiliser l'appareil, l'influence du mode SOS pouvant sefaire sentir sur les calculs de l'Aladin® Pro encore 3 jours après l'incident (microbulles).

Un évventuel accident peut être analysé à l'aide de l'interface du PC et du logiciel DataTrack.

III PLONGER AVEC L'ALADIN PRO

1 Concepts/Symboles

1.1 L'écran pendant la courbe de sécurité 24

1.2 L'écran pendant les simulations 25

1.2 L'écran pendant les simulations 25

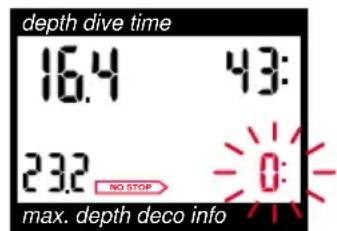

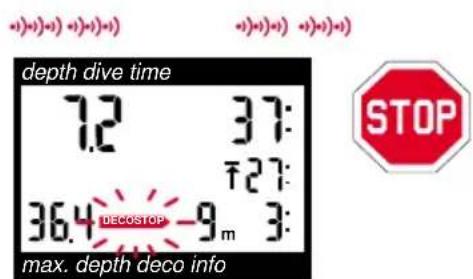

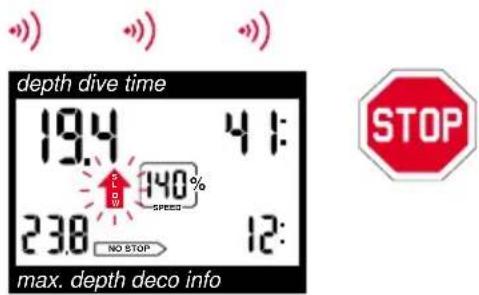

2 Messages d'attention et de mises en garde
2 Messages d'attention et de mises en garde 2.1 Messages d'attention 26
2.2 Mises en garde 28

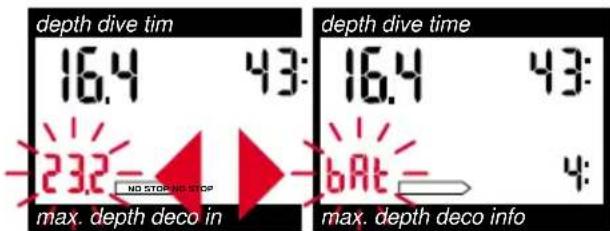

2.3 Message batterie 29

3 Préparation à la plongée

____ 30

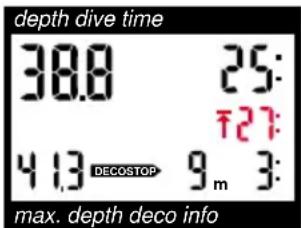

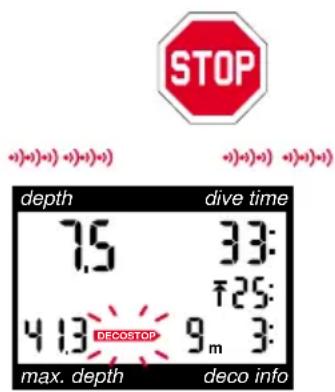

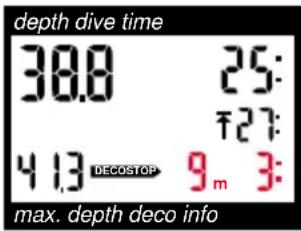

4 Fonctions pendant la plongée
4.1Durée de plongée 31
4.2 Profondeur de la plongée 31
4.3 Profondeur maximale 32

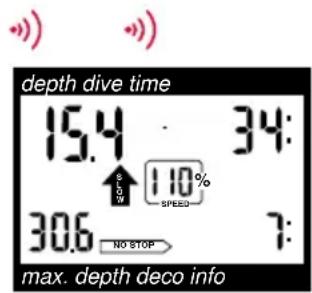

4.4 Vitesse de remontée 33
4.5 Indications concernant la décompression 35

5 Fonctions en surface

5.1 Cloture de la plongée 38

5.2 Temps de détatisation 39

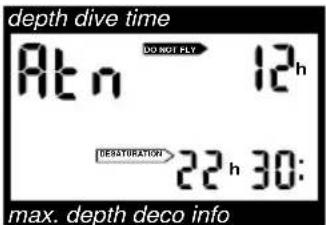

5.3 Temps d'interdiction de prendre l'avion 40

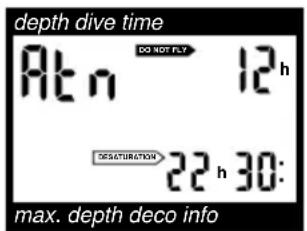

5.4 Message bulles 41

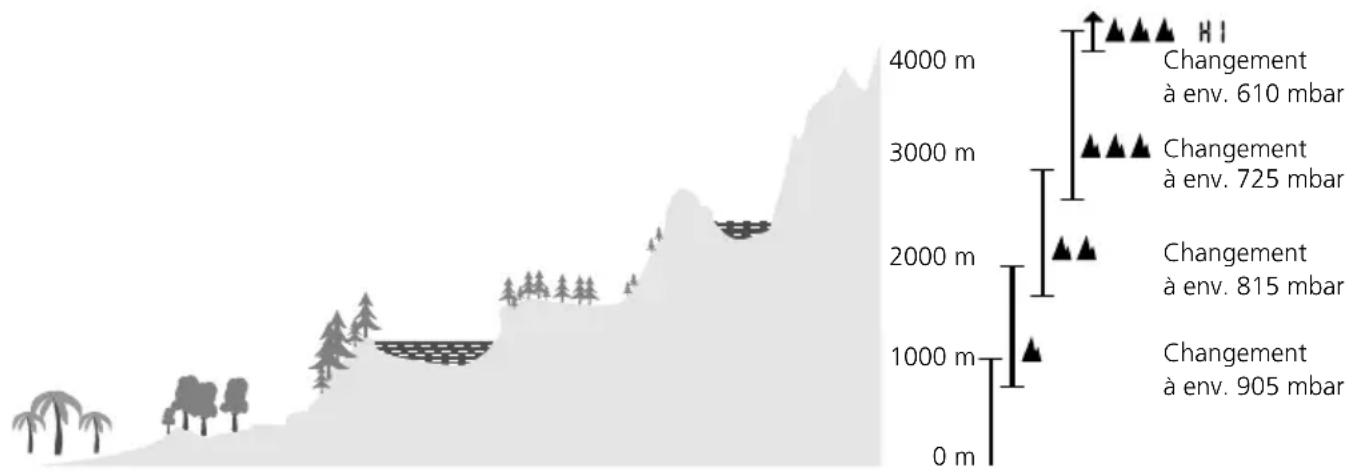

6 Plongée en lac de montagne

42

1 Concepts/Symboles

Les indications sur l'écran de l'Aladin® Pro différent selon le genre de plongée et de phase de plongée.

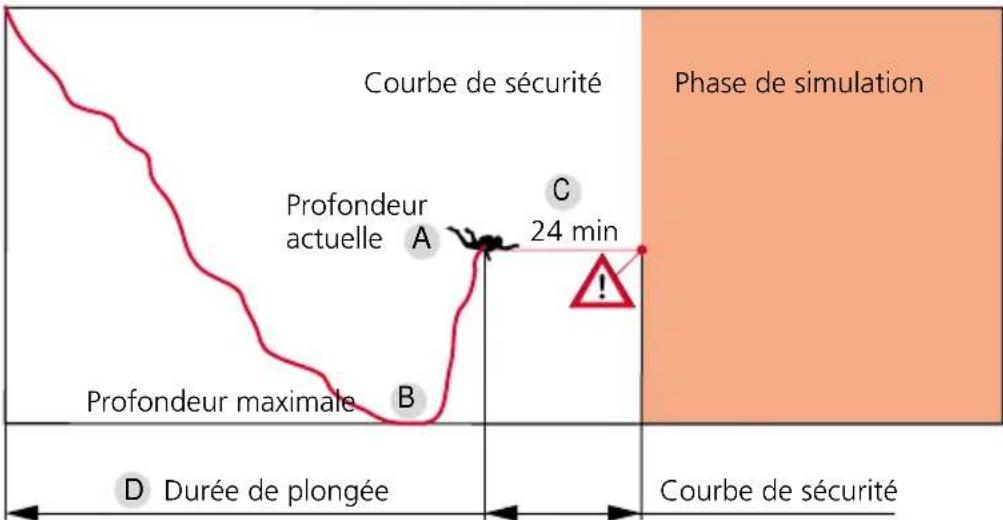

1.1 L'écran pendant la courbe de sécurité

Courbe de sécurité:

Phase de plongée pendant laquelle il est possible de remonter sans paliers de décompression.

Durée de plongée: Durée de plongée sous 1,2 mètre de profondeur.

1 Concepts/Symboles

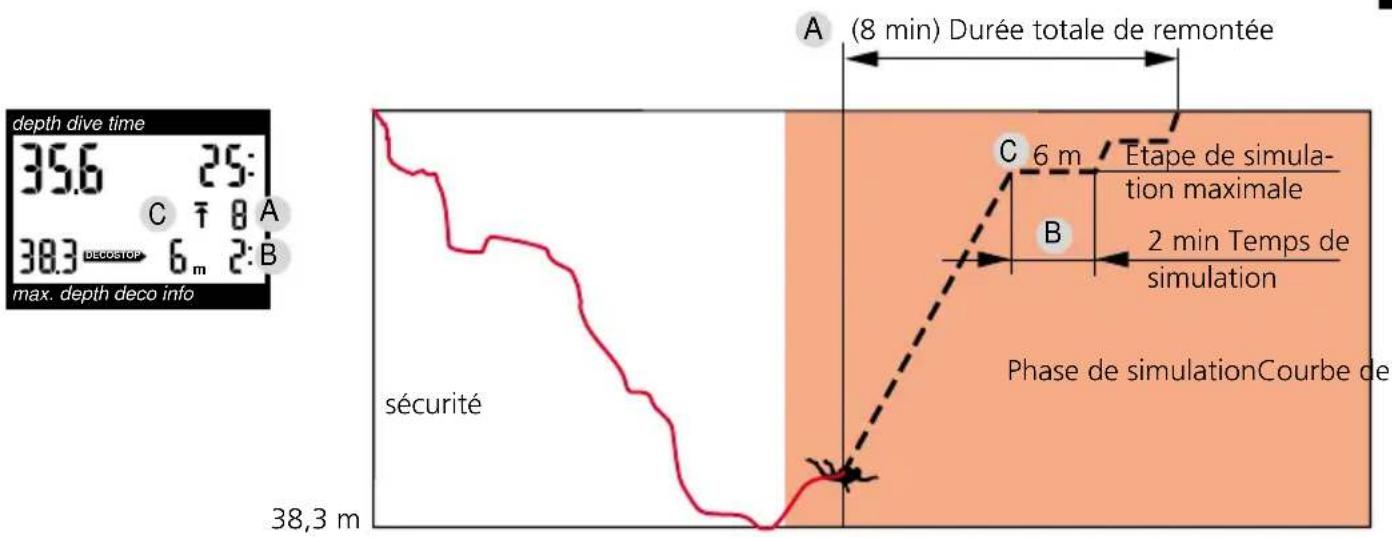

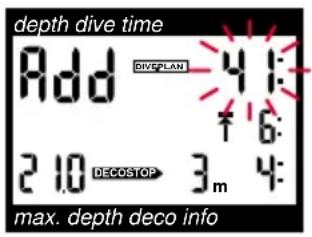

1.2 L'écran pendant les simulations

Etape de simulation:

La profondeur de simulation maximale sera indiquée.

Temps de simulation:

Durée prescrite du palier de décompression pour une étape de décompression donnée.

Durée totale de remontée:

Durée totale de la remontée, y compris les paliers de décompression

2 Messages d'attention et mises en garde

L'Aladin® Pro rend le plongeur attentif à des situations bien précises et l'avertit lors de comportements incorrects. Sous l'eau, ces messages d'attention et de mise en garde apparaisent de manière acoustique et optique, à la surface seulement de manière optique sauf pour le message de décompression.

Les signaux acoustiques d'attention (mais pas les mises en garde) sont déconnectables (voir Chapitre VI Interface, page 67).

2.1 Messages d'attention

Les messages d'attention pour le plongeur apparaissent par l'affichage de symboles, de lettres ou par le clignotement d'un chiffre. En plus de cela, apparait deux fois l'une après l'autre (à intervalle de 4 secondes) une série desons de 2 fréquences différentes. Un message d'attention apparait dans les situations suivantes:

Plongée en lac de montagne

Lors d'un changement d'altitude la classe d'altitude (0-3) et le temps d'adaptation apparaissent sur l'écran.
Voir page 42.

2 Messages d'attention et mises en garde

4s

Fin de la courbe de sécurité

Afin d'eviter les plongées avec décompression: remonter de quelques mètres.

Message bulles

Un rallongement de l'intervalle de surface est recommendé. Voir pages 41 et 64.

2 Messages d'attention et mises en garde

2.2 Mises en garde

Les messages de mise en garde pour le plongeur apparaisent par le clignotement de symboles, de lettres ou optiquement par des chiffres et des symboles. En plus de cela pendant toute la durée du message une série desons à une certaine fréquence va retentir.

Un message survient dans les situations suivantes:

Vitesse de remontée trop élevé.

Réduire la vitesse de remontée.

Les paliers de décompression n'ont pas été respectés.

Replonger immédiatement au palier de décompression indiqué!

2 Messages d'attention et mises en garde

2.3 Message-batterie:

Sitôt que l'autonomie de la batterie a atteint 0% , dans le mode plongée, l'indication clignote en alternance avec la profondeur maximal.

En mode prét et mode surface, l'indication apparait à la place de la profondeur maximale. Faites changer les piles par votre spécialiste!

3 Préparation à la plongée

En principe, l'Aladin® Pro ne doit pas etre enclenché manuellement. Lorsqu'on le plonge dans I'eau, les contacts sont couplés par I'entree en contact avec I'eau et I'appareil passe automatiquement en mode de plongee (Dive).

Cependant, il est recommendé d'effectuer un contrôle de fonctionnement sur place avant la plongée:

1 Enclenchement manuel de l'Aladin Pro

Effleurez les contacts B et E avec les doigs humides. Contrôler l'image test: est-ce que tous les indicateurs s'allument?

2 L'Aladin se trouve en mode prét (Ready)

L'Aladin® Pro désactive l'écran si on ne l'utilise pas pendant 3 minutes ou s'il n'est pas plongé dans l'eau. Il ne faut pas le reactiver. Il s'enclenché automatiquement lorsqu'on le plonge dans l'eau et il active le mode de plongée (Dive) lorsque l'on atteint une profondeur supérieure à 0.5m . Il est possible que l'indication de la profondeur soit visualisée avec un léger retard.

Dans l'eau douce très propre, il peut arriver que du fait de la conductivité moindre de l'eau, l'activation du mode plongée ne s'effectue pas automatiquement. L'Aladin® Pro enregistre par contre le changement de pression lors d'une plongée et passé en mode plongée avec quelques secondes (max. une minute) de décalage. Ainsi il n'est pas nécessaire d'activer Aladin® Pro manuellement.

4 Fonctions pendant la plongée

4.1 Durée de plongée

On considere comme durée de plongée le temps total en minutes passé en-dessous de 1.2 mètres de profondeur. Le temps de plongée qui s'écoule sera indiqué par un clignotement d'une seconde d'intervalle du double point, à droite des chiffres. Le temps de plongée maximal qui peut être indiqué s'éleve à 199 minutes.

Si la plongée dure plus de 199 minutes, le temps de plongée recommence à zéro, car l'écran ne peut indiquer de nombre plus élevé.

4.2 Profondeur de la plongée

La profondeur actuelle est indiquée par palier de 10~cm . Lors de l'activation ou en cas de profondeur inférieure à 0.5m l'appareil indique le signe -

La mesure de la profondeur se rapporte à l'eau douce. Ce qui explique que l'appareil indique une profondeur un peu plus élevé que la profondeur réelle lors de la plongée en eau salée, en fonction de la teneur en sel de l'eau.

4 Fonctions pendant la plongée

4.3 Profondeur maximale

La profondeur maximale est indiquée lorsqu'elle est plus grande que la profondeur actuelle (Fonction aiguille trainante). De manière à ce que l'indication ne varie pas constamment lors de la plongée dans les parages de la profondeur maximale, celle-ci n'apparait que si la profondeur maximale dépasse d'au moins 1 mètre la profondeur actuelle et s'éteint à nouveau lorsque la profondeur actuelle est supérieure à la profondeur maxima.
male precedente.

4 Fonctions pendant la plongée

4.4 Vitesse de remontée

La vitesse optimale de remontée varie entre 7 et 20 mètres/min. selon la profondeur. Elle est indiquée à l'écran en pourcentage de la valeur indiquée. Quand la vitesse de remontée est supérieure à 100% de la valeur optimale, la flèche noire apparait. Si la vitesse de remontée atteint 140% et plus, la flèche commence à clignoter. A partir de 110% une signal sonore se déclenché dont l'intensité varie en fonction de l'ampleur du dépassement.

• La vitesse de remontée permise ne doit pas être dépassée. Une vitesse de remontée trop élevé peut provoquer des microbulles dans le circuit arteriel. (Il y a également danger de surpression pulmonaire).
• Lors d'une remontée trop rapide lorsqu'on se situe dans la courbe de sécurité, l'Aladin® Pro peut réclamer un palier de décompression à cause du danger accru de formation de microbulles.
• Une remontée trop lente a pour conséquence, lorsqu'on se situe à une grande profondeur une saturation plus élevé des tissus et peut induire une élevation du temps de remontée calculé ainsi que du temps total de remontée. En petite profondeur il est possible d'atteindre une diminution du temps calculé car les tissus commencent déjà à se désfigurer pendant la remontée.

4 Fonctions pendant la plongée

Messages:

Vitesse de remontée

Message optique

Message acoustique

(1)

(2)

(1)

(1)

(1)

(1)

(1)

(2)

Lors d'une remontée trop rapide pendant une période prolongée cela sera inscrit dans le carnet de plongée. réduire la vitesse de remontée.

( 1 + u) u > u( 1 - u) u

·s + 111)

( 1,2)

·s + 1 )且

·s 1( 11) ( 1) ·s 1( 11) ( 1) ·s 1( 11) ( 1) ·s 1( 11) ( 1)

Comportement:

4 Fonctions pendant la plongée

4.5 Indications concernant la décompression

La courbe de sécurité est indiquée quand les paliers de décompression ne sont pas encore nécessaires. La flèche "pas d'arrêt" apparait. L'indication chiffree donne le temps restant de la courbe de sécurité, en minutes.

• L'indication < 99> dans la courbe de sécurité nous informe qu'il reste au minimum 99 minutes à passer dans la courbe de sécurité.
• La courbe de sécurité est calculée en tenant compte d'un effort normal et de la température actuelle de l'eau.

Messages:

Lorsque le temps à passer dans la courbe de sécurité est inférieur à 1 minute, un signal sonore retentit. Dans cette dernière minute, le voyant de la courbe de sécurité affiche une valeur clignotante de <0: .

Comportement: Si vous foulez éviter une plongée avec paliers de décompression, vous doivent tout de suite remonter de quelques metres lors que ce signal apparait.

4 Fonctions pendant la plongée

Valeurs de décompression:

Lorsqu'on entre dans la phase de décompression, la flèche NO STOP s'éteint. Apparait alors la flèche DECOSTOP. Juste à côté de la flèche, apparait le palier de décompression le plus profond en metres. A côté du palier de décompression apparait le temps à passer à ce palier en minutes. L'indication <9 m 3:> signifie donc qu'il faut entamer le premier palier de décompression de 3 minutes à 9 metres de profondeur.

Lors qu'un palier de décompression a été effectué, le prochain apparait. Lorsque tous les paliers de décompression ont été effectuels, la flèche DECOSTOP s'éteint et la flèche NO STOP réapparait. L'indication du temps en bas à droite donne à nouveau la courbe de sécurité.

Messages:

L'alarme de décompression se déclenché si un palier de décompression n'a pas été effectué. La flèche DECOSTOP clignote et une alarme sonore se déclenché. A cause de la formation de microbulles la décompression peut se prolonger pendant le non-respect du palier calculé. Si la remontée à la surface s'effectue pendant l'alarme de décompression, la flèche DECOSTOP va continuer à clignoter pour rendre attentif au risque d'accident de décompression. 3 minutes après la plongée le mode SOS est activé. Si l'alarme de décompression est active pendant plus d'une minute en tout (cumul), elle est mentionnée dans le carnet de plongée.

Comportement: Replonger directement au palier de décompression exigé!

4 Fonctions pendant la plongée

Temps de remontée total

Sitôt que des paliers de décompression sont nécessaires, l'Aladin® Pro indique la durée totale de la remontée. Le temps de remontée jusqu'à au palier de décompression le plus profond ainsi que le temps de tous les paliers de décompression y sont compris.

Le temps de remontée est calculé sur la base de la vitesse de remontée indiquée. Si vous ne remontez pas à la vitesse optimale (100%), le temps de remontée total peut se modifier.

5 Fonctions en surface

5.1 Clôture de la plongée

Arrivé à la surface, l'Aladin® Pro se place automatiquement pour 5 minutes en mode attente. Ce temps est nécessaire pour identifier la fin de la plongée.

Le décalage permet de remonter à la surface pour s'orienter et poursuivre ensuite la plongée.

Lorsqu'après 5 minutes en mode attente, la plongée est terminée, celle-ci est enregistrée dans le carnet de plongée et l'Aladin® Pro passé en mode surface.

En mode surface, l'Aladin® Pro indique le temps de désaturation et le temps qu'il faut attendre avant de prendre l'avion.

5 Fonctions en surface

5.2 Temps de détsaturation

L'Aladin® Pro se trouve en mode surface. La flèche "Désaturation" apparait; à côté apparait le temps de désaturation en heures et en minutes. Le temps de désaturation est indiqué jusqu'à la prochaine plongée ou jusqu'à ce qu'elle attigne zéro. Afin d'épargner les piles l'écran s'éteint après trois minutes sans'utilisation (mode veille). Les calculs de désaturation se poursuivent cependant.

• Comme le modele de calcul prend en compte un effort réduit en surface et des périodes nominales plus longues, les temps de désaturation sont plus importants pour le nouvel Aladin® Pro que pour ses prédécesseurs.
• Si le temps de désaturation atteint 0 minute, c'est que tous les tissus sont déssatures. L'Aladin® Pro passé dans le mode arrêt.

5 Fonctions en surface

5.3 Temps d'interdiction de prendre l'avion

Le temps d'attente jusqu'àu prochain vol est indiqué de la maniere suivante:

DO NOT FLY avec a cotole le temps en heures.

Les temps d'interdiction de vol sont pour la plupart nettement plus élevés que pour les modèles précédents (raison: voir temps de désaturation).

Le temps d'interdiction de vol est à respecter absolument à cause du danger de formation de bulles.

5 Fonctions en surface

5.4 Avertissement bulles

Si l'intervalle de surface n'est pas assez long, par le cumul de plongées successives, des microbulles peuvent s'accumuler dans les poumons. Le non-respect des paliers de décompression et une vitesse de remontée trop rapipe peuvent aussi mener à la formation de bulles dans les tissus. Afin de réduire le risque lors de plongées successives ultérieures, il est recommendé de compter de manière assez large l'intervalle de surface dans certaines situations. Par la prévision de formation de bulles dans l'intervalle de surface, l'Aladin® Pro est capable de recommender au plongeur la prolongation de l'intervalle de surface. Si pendant l'intervalle de surface (mode surface) au lieu de la profondeur de plongée apparait l'indication (= Attention), le plongeur devrait si possible prolonger l'intervalle de surface. En prolongeant l'intervalle, le plongeur évite une accumulation de bulles lors de la plongée prévue et par la même une situation de risque.

• Si une plongée avait été entreprise dans la période <Atn> , la période <Atn> suivant cette plongée pourra se prolonger de manière importante.
• Si la plongée est entreprises malgré l'indication il faudra compter avec un raccourcissement de la courbe de sécurité et une prolongation du temps de décompression.

6 Plongée en lac de montagne

Meme dans le mode arrêt, l'Aladin® Pro mesure la pression de l'air toutes les 60 secondes. Si lors de la mesure, l'apparil détecte une classe d'altitude plus élevée, il passé automatiquement dans le mode surface. Le temps de désaturation alors indiqué correspond au temps d'adaptation à cette altitude. Si une plongée est effectuee pendant le temps d'adaptation, l'Aladin® Pro considere celle-ci comme une plongée successive, car le corps a encore une sursaturation.

Tout le domaine des altitudes est divisé en 4 zones qui sont influencées par les conditions atmosphériques. Ainsi se recouvre les domaines d'altitude suivants. Quand on se trouve dans une zone de montagne, dans le carnet de plongée et dans le plan de plongée, la classe d'altitude apparait à l'écran sous forme de montagnes. La classe 0 n'est pas indiquée. Voici environ les altitudes des quatre classes:

6 Plongée en lac de montagne

Afin de garantir une décompression optimale même en altitude, le palier de décompression de 3 mètres sera remplaced par deux paliers: un de 4 mètres et un de 2 mètres (les paliers indiqués sont alors les suivants: 2m/4m/6m/9m....).

L'Aladin® Pro est utilisable en tant qu'ordinateur de décompression jusqu'à une altitude de 4000 mètes. Si la pression atmosphérique est inférieure à 620 mbar (altitude supérieur à environ 4000 m au dessus du niveau de la mer), il n'y aura plus d'indications de décompression. Comme les données concernant la décompression ne sont plus disponibles, on ne peut plus appeler le mode plan de plongée. Afin que le plongeur sache qu'il n'obtiendra plus de données de décompression pour cette plongée, l'indication (haut) apparaitra à côte de la classe 3.

III

A la limite des zones d'altitude il peut arriver que deux apparêils indiquent deux classes d'altitude différentes. Ces différences peuvent être dues à des différences minimes au niveau des capteurs de pression. Ces différences sont minimes et ne mettent pas en cause la sécurité de l'Aladin® Pro. Si cependant à l'altitude de la mer (0 mètre au-dessus du niveau de la mer) une classe d'altitude apparaît ou les indications d'altitude de deux apparêils diffèrent de plus d'une classe (p.ex. classe 2 au lieu de 0), il peut y avoir une défectuosité de l'appareil. Dans ce cas, envoyez votre apparéil pour contrôle à votre spécialiste.

IV PLONGER A RISQUE MINIMAL AVEC L'ALADIN PRO

1 Plonger a risque minimal avec l'Aladin Pro 1.1 La plongée a risque minimal 46

1.2Réduire les risques lors de la premiere plongée 46
1.3Réduire les risques lors des plongées successives 47
1.4 Comportement à adopter dans les situations à risque 47

1 Plonger à risque minimal avec l'Aladin® Pro

1.1 La plongée à risque minimal

A partir des découvertes dans la recherche en matière de décompression et de l'affinage de l'analyse des accidents de plongée, on a pu étabir les règles à respecter pour garantir une plongée à risques réduits. L'Aladin® Pro reconnaît les situations à risque et réagit de manière "intelligente". Il est malgré tout préféritable d'éviter les situations à risque en les prévenant. L'interface-PC disponible en option permet d'analyser de manière optimale ce genre de situation. Ainsi l'Aladin® Pro apporte-t-il sa contribution à la prévention des accidents de plongée aussi par le biais de la formation et de formation complémentaire. Les points suivants donnent quelques conseils (ou cela est possible) pour s'assurer une technique de plongée à risques réduits.

1.2 Réduire les risques lors de la première plongée

Il est possible de réduire les risques des premières plongées en évitant les situations à risques et en désissant un profil de plongée "avec un minimum de bulles". Cela suppose les recommendations suivantes:

• Respecter absolument la vitesse de remontée et les paliers de décompression.
• Eviter les remontées répétées à petite profondeur (plongées en yoyo).
• Eviter les efforts importants en profondeur et pendant la remontée.
• Prévoir suffisamment de réserve d'air pour la remontée.
• Prévoir des plongées plus courtes quand la température de l'eau est BASSE.

1 Plonger à risque minimal avec l'Aladin® Pro

1.3 Réduire les risques lors des plongées successives

A cause des plongées précédentes il y a un excédent d'azote dans le corps. Selon l'intervalle de surface il peut encore se couver un réseau d'azote sous forme gazeuse (microbulles) dans le corps. On peut réduire le risque en observant les recommendations suivantes:

• Appliquer les règles valables pour les premières plongées aux plongées successives.
• Prévoir une profondeur moindre pour les plongées successives que pour les premières plongées.
• prévoir un intervalle de surface suffisamment long (au min. 3-4 heures).
• N'effectuer des plongées successives que si l'indication "Atn" n'apparait pas à l'écran.
• Prévoir évientuellesment un jour sans plongée dans la période.

1.4 Comportement à adopter dans les situations à risque

Si lors d'une plongée une situation à risque avait seprésenter, l'Aladin® Pro réagit automatiquement et s'adapte à la situation. Une modification de la décompression est indiquée quand elle est effectivement nécessaire. En plus de cela, le plongeur peut, par un comportement raisonnable, réduire le risque pour la plongée suivante et ainsi éviter un rallongement de la décompression.

A ce sujet vous trouvez quelques exemple dans les pages suivantes:

1 Plonger à risque minimal avec l'Aladin® Pro

Situation: Le plongeur effectue une remontée nettement trop rapide:

Réaction de l'ordinateur: A la suite de cette remontée trop rapide le modele calcule une formation de bulles. Afin de garantir une désaturation suffisante, la courbe de sécurité sera plus courte ou bien sur I'écran s'affichera l'indication d'un palier de décompression plus long (et évientuellesment plus profond).

Comportement recommende au plongeur

Pendant la plongée: Appliquer la nouvelle instruction de décompression indiquée par l'Aladin ® Pro.

Après la plongée: Observer s'il n'y a eventuèlement pas de symptômes d'embolie arterielle ou de maladie de la décompression.

1 Plonger à risque minimal avec l'Aladin® Pro

Situation:

Le plongeur néglige pendant un certain temps la profondeur de décompression indiquée.

Réaction de l'ordinateur: Le modele calcule une formation de bulles à cause de la non-observation de la décompression. Afin de garantir une désaturation suffisante, l'écran affichera l'indication d'un palier de décompression plus long (et évientuellesment plus profond).

Comportement recommende au plongeur

Pendant la plongée: Tout de suite descendre au palier de décompression indiqué. Pas de plongée à une plus grande profondeur. Executer la nouvelle décompression indiquée par l'Aladin® Pro.

Après la plongée: Observer s'il n'y a pas eventuellement de symptômes d'embolie arterielle ou de maladie de la décompression.

Observer une pause suffisamment longue avant la prochaine plongée (l'indication doit s'éteindre).

1 Plonger à risque minimal avec l'Aladin® Pro

Situation:

Le plongeur fait des efforts soutenus pendant une longue période (p. ex. courant).

Comportement recommende au plongeur

Pendant la plongée: Eviter si possible des efforts corporels supplémentaires. Introduire des pauses de récupération.

Si possible, prolonger le temps au palier de décompression le plus bas.

Après la plongée:

Lors de la prochaine plongée, il faut renconcer à faire des efforts physiques importants.

Veiller à ce que les intervalles de surface soient suffisamment longs, ne replongen eventuellesment que le jour suivant.

1 Plonger à risque minimal avec l'Aladin® Pro

Situation:

Le plongeur ne peut pas faire durer son intervalle de surface assez longtemps pour que l'indication <Atn> s'éteigne avant la prochaine plongée (p. ex. lors de plongées organises depuis le bateau).

Réaction de l'ordinateur: Aladin Pro calcule une courbe de sécurité et des instructions de décompression plus large, afin d'accorder assez de temps de désaturation.

Comportement recommende au plongeur

Pendant la plongée: Lors d'une plongée, veiliez à respecter un profil "avec un minimum de bulles" (Limiter la profondeur à 25 mètres au maximum, remonter plus lentement).

Après la plongée: Prévoir des intervalles assez longs après la plongée (l'indication doit s'éteindre).

V CARNET DE PLONGEE

1 Présentation 54
2 Choix des activations 55
3 Choix des plongées 56
4 Quitter 57
5 Impression sur PC 58

1 Présentation

L'Aladin® Pro possède un carnet de plongée pour les 19 dernières plongées. Un enregistrement dans le carnet de plongée ne sera effectué que si la durée de plongée est supérieure à 2 minutes. Pour chaque plongée, les données affichées sont les suivantes:

signaux de mise en garde qui sont apparus pendant la plongée
- les classes d'altitudes éventuelles
-la profondeur maximale

• le temps de plongée
• le numero de plongée
• l'intervalle (seulement lors de plongées successives)

Si une plongée débute pendant la période d'adaptation (après un changement d'altitude) à la place de l'intervalle apparaître le temps d'adaptation effectué.

2 Choix des activations

1. On arrive dans le carnet de plongées à partir du mode prét ou du mode surface en effleurant les contacts B et + . L'affichage s'allume. Si l'Aladin® Pro se trouvait aparavant en mode surface, le temps intervalle s'affiche en plus. Avec B et -vous returnez dans le mode prét ou surface.
2. Pour activer le carnet de plongée les contacts B et E doivent être effleurés. La dernière plongée s'affiche (dive l).

3 Choix de la plongée

1. en effleurant les contacts B et + les données de l'avant-dernière plongée seront affichées. Le display affiche
2. A chaque nouvelle impulsion sur les contacts B et + vous arriverez à la plongée antérieure (DIVE 3)
3. En effleurant constamment les contacts toutes les plongées seront affichées dans l'ordre, l'une après l'autre.
4. En effleurant les contacts B et - on peut passer des anciennes plongées aux plus récentes.

depth dive time

max. depth deco info

4 Sortir du mode "carnet de plongée"

ou après 3 minutes

Appuyez sur les contacts B et E
L'Aladin® Pro revient dans le mode prét ou surface.
Cela se passse aussi 3 minutes après avoir activé le mode carnet de plongée.

5 Edition sur PC

Gracé à l'interface PC disponible comme accessoire et le logiciel Data Trak il est possible d'obtenir les données des 37 dernières plongées. Il est également possible d'obtenir les profils des dernières plongées jusqu'à un total de 200 minutes de plongées (voir page 67 et suivantes).

Le temps et la date des plongées sont enregistrées automatiquement via une interface sur la base du temps du système PC lors de la transmission des données.

Les possibilités et le déroulement de cette transmission de données sont décrits dans une brochure spéciale.

VI LE PLANIFICATEUR DE PLONGEE

I Présentation 60
2 Choix et activation a partir du mode pret 61
3 Choix et activation a partir du mode surface 62
4 Planification d'une plongée dans la courbe de sécurité 63
5 Planification d'une plongée de simulation 65
6 Sortie du mode „Plan de plongée“ 66

1 Présentation

L'Aladin® Pro possède un planificateur de plongée qui permet de planifier à l'avance la courbe de sécurité et les plongées de décompression avec un intervalle qui peut être sélectionné. Ces opérations prennt en compte la température de l'eau de la dernière plongée et les événuels niveaux d'altitude ▲ ▲

Indication de temps d'intervalles (seulement pendant le temps de désaturation)

Planification des plongée dans la courbe de sécurité

Planification de plongée avec décompression

2 Choix et activation à partir du mode prét

1. En mode prét, en effleurant les touches B et - vous arrivez dans l'étape intermédiaire „plan de plongée".
2. Sur l'écran s'affiche l'indication DIVEPLAN. En effleurant les touches B et + vous returnez dans le mode prét.
3. Ensuite le mode de planification sera activé en effleurant les touches B et E.
4. La courbe de sécurité pour des profondeurs croissantes est affichée sur l'écran (courbes de sécurité évolutives, voir page 63, planification d'une plongée dans la courbe de sécurité).

3 Choix et activation à partir du mode surface

1. Du mode surface, vous parvenez dans l'etape intermédiaire "plan de plongée" en effleurant les touches B et - .

2. L'indication [DIVEPLAN] apparait à l'écran. Avec les touches B et + vous returnez dans le mode surface.

3. ÀpRES la confirmation à l'aide des touches B et E, les indications , et l'intervalle (clignotant) apparaissent sur l'écran. L'Aladin® Pro attend que vous lui indiquiez la durée de l'intervalle de plongée.

4.a Si vous ne poulez pas donner d'intervalle de surface (plongée à l'instant), confirmer ceci avec les touches B et E, vous parvenez dans la planification de la courbe de sécurité (page 63).

4.b A l'aide des touches B et +, il est possible de prolonger l'intervalle. Avec les touches B et -, il est possible de le réduire.

1. Avec les touches B et E,
   you confirmez le nouvel intervalle et parvenez dans la planification de la courbe de sécurité (page 63).

4 Planification d'une plongée dans la courbe de sécurité

Après la confirmation de l'intervalle de surface (si nécessaire), la courbe de sécurité est indiquée pour des profondeurs de 3 mètres en 3 mètres. Le processus débute à la profondeur à laquelle la courbe de sécurité est pour la première fois inférieure à 99 minutes. Pour chaque pas de 3 mètres, la courbe de sécurité est affichée pendant environ 3 secondes (courbes de sécurité évolutives).

4 Planification d'une plongée dans la courbe de sécurité

En règle générale, les plongées successives produit plus de microbulles dans les poumons que les premières plongées, dans le cas où l'intervalle de surface n'est pas calculé assez large. Une remontée trop rapide et/ou un non-respect des paliers de décompression peut produit des bulles. Grâce au calcul de la formation de bulles pendant l'intervalle de surface prévu, l'Aladin® Pro est en mesure de conseiller, si nécessaire, au plongeur de prolonger son intervalle de surface. Si en plus de l'affichage des courbes de sécurité l'indication (=Attention) apparait à la place de la profondeur, le plongeur devra dans la mesure du possible prévoir un prolongation de cet intervalle. Il sera ainsi possible de réduire le risque d'une forte concentration de microbulles dans les poumons, lors de la plongée prévue.

• Par l'expérience répétée du "Plan de plongée" avec des intervalles de surface différents, on pourrait obtaining minimum commandé.
• Si l'on plonge malgré l'indication , il faudra compter avec une réduction de la courbe de sécurité ou un prolongement de la décompression.
• Si l'on plunge pendant la période <Atn> , la période <Atn> qui suivra va se prolonger de manière importante.

5 Planification d'une plongée avec paliers de décompression

1. Si vous prévoyez une plongée avec paliers de décompression, vous doivent attendre jusqu'à ce que la courbe de sécurité evolutive vous indique la profondeur désirée.

2. A l'aide des touches B et E on peut passer dans la planification de la décompression. Le temps de décompression indique maintainant 1 minute de plus que la courbe de sécurité, et les données de décompression correspondantes apparaissent.

1. Avec il vous sera demandé d'introduire le temps de plongée. Ceci se fera à l'aide des touches B et + de même qu'avoc les touches B et -. Aussitôt que ces touches sont reliées I'Aladin® Pro calcul les données de décompression pour ce temps de base. Ce calcul nécessite un certain temps.

Si vous foulez planifier à l'avance une plongée avec paliers de décompression pour une autre profondeur, vous passez de la planification de la décompression à la planification de la courbe de sécurité grâce aux touches B et E. L'Aladin® Pro indique à nouveau la courbe de sécurité évolutive. Vous pouvez maintainant passer comme bon vous semble de la planification dans la courbe de sécurité à la planification de plongées avec paliers de décompression et vice versa.

VI Le planificateur de plongée

6 Sortie du mode "Plan de plongée"

ou après 3 minutes sans utilisation

Si les touches B et E sont effleurées pendant environ 3 secondes, l'Aladin® Pro returne dans le mode prét ou le mode surface. Ceci se passé également 3 minutes après l'activation du mode "plan de plongée".

Un bref effleurement des touches B et E fait returner l'Aladin Pro au calcul de la courbe de sécurité.
Afin de quitter complètement le mode "plan de plongée", il faudra appuyer pendant longtemps les touches B et E et attendre que deux bips sonores retentissent.

Si deux plongeurs ou plus prévoient de plonger ensemble, il faudra toujours planifier en fonction de l'ordinateur qui introduit la courbe de sécurité la plus courte ou les temps de paliers les plus longs.

VII INTERFACE ET LOGICIÉL CARNET DE PLONGÉE DATATRAK

1 Interface et Logiciel carnet de 1.1 Programmation personelle de plongée DataTrak/DataTalk l'ordinateur de plongée 68

1.2 Analyse et enregistrement des plongées réelles 69

VII

1 Interface

L'Aladin Pro peut communiquer avec un PC. La liaison est établie par l'intémediateur des capteurs tactiles. A cette fin on peut se procurar dans le commerce un cable d'interface spécifique de même que le logiciel pour PC, DataTrak/DataTalk (MS-DOS), indispensable. La communication par l'interface présente divers avantages:

1.1 Programmation personelle de l'ordinateur de plongée

Différents paramètres sont déterminables individuellement par le plongeur lui-même à l'aide du programme DataTalk, p. ex.:

• On peutCHOISIR I'UNITE physique de la profondeur de I'eau et de la pression des bouteilles (metrique/ anglaise).
• Le bip sonore peut être inactif pour les messages d'attention (voir pages 26, 27). Les vérables mises en garde (non-respect du palier de décompression, remontée trop rapide) ne peuvent pas été inactivées.

1 Interface

1.2 Analyse et enregistrement des plongées réelles

Les 200 dernières minutes environ de plongée sont enregistrées par intervalle de 20 secondes et peuvent être transmises au PC. A l'aide du logiciel DataTrak les profils des plongées peuvent être reconstitués et analysés. En plus de cela toutes les informations importantes pour chaque instant sont calculées et affichées.

Le programme PC permet la tenue d'un carnet de plongée personnel. En plus des 200 minutes de plongée, les 37 dernières plongées sont aussi enregistrées sous forme de carnet de plongée (forme condensée). Si l'appareil est périodiquement lu (relevé) toutes les plongées sont enregistrées sur le PC, soit sous forme de profil soit sous cette forme condensée. L'heure et la date de la plongée sont automatiquement enregistrées lors de la transmission de données et la plongée peut être imprimée comme page du carnet de plongée.

VIII PROBLEMES EVENTUELS

1 Symptoms, Cause(s) possible(s) Mesure(s) à prendre

72

VIII

1 Problèmes, Causes, Solutions

Symptôme	Cause(s) possible(s)	Mesure(s) à prendre
La classe d'altitude ne correspond pas à l'altitude du moment	La pression de l'air est particulièrement haute ou BASSE.	Consulter les données météorologiques
	La pression de l'air mesurée par l'ordinateur de plongée est fausse	Envoyer l'ordinateur de plongée à la révision (seulément si la classe d'altitude s'écarte de plus d'une classe de l'altitude réelle, voir chapitre III.6)
Le temps de désaturation et/ou la durée de l'interdiction de prendre l'avion sont très longs	Tissus lents et/ou petit effort à la surface.	Etudier attentivement le chapitre III.5.
	Beaucoup de plongées successives, des remontées trop rapides, des plongées en yoyo ou un non-respect des paliers de décompression ont provoqué une forte concentration de microbulles, qui doivent d'abord se résorber	Prévoir un intervalle de surface suffisamment long ainsi qu'une plongée à risque réduit.
"Atn" apparait à la place de la profondeur sur l'écran	Beaucoup de plongées successives, des remontées trop rapides, des plongées en yoyo ou un non-respect des paliers de décompression ont provoqué une forte concentration de microbulles, qui doivent d'abord se résorber	Prévoir un intervalle de surface suffisamment long ainsi qu'une plongée à risque réduit. Etudier attentivement les Chapi-tres III.5 et IV.

1 Problèmes, Causes, Solutions

Symptôme

Sur l'écran apparaît subitement à la place de la courbe de sécurité un arrêt de décompression ou bien le temps de décompression s'allge considérablement.

Une remontée trop rapide ou un non-respect des paliers de décompression ont provoqué une forte concentration de microbulles, ce qui provoque cette modification de la décompression.

Mesure(s) à prendre

Prévoir un intervalle de surface suffisamment long (jusqu'a ce que le message s'éteigne) ainsi qu'une plongée à risque réduit. Etudier attentivement les Chapitres III.5 et IV.

Les messages d'attention ne sont pas transmis acoustiquement.

La transmission acoustique des messages d'attention est déclenchée.

A l'aide de l'interface ces messages d'attention peuvent etre reactives

IX APPENDICE

1 Entretien de l'ordinateur Aladin® Pro 76
2Données techniques 78
3 Garantie 79

3.1 La garantie ne couvre que 79
3.2 Etendue de la garantie 79
3.3Durée de la garantie et déclaration 80

4 Conseils de sécurité importants 81

IX

1 Entretien de l'ordinateur Aladin® Pro

L'Aladin® Pro ne nécessite presque pas d'entretien. Il se limite au changement des batteries et au rinceage à l'eau douce. Malgré tout, voici quelques conseils qui peuvent être utiles afin d'éviter des ennuis et afin garantir une longue vie à l'appareil:

• Eviter les coups et la forte exposition au soleil.
  —Après une plongée en mer, rincer votre ordinateur de plongée à l'eau douce.
• L'Aladin ® Pro doit être conservé au sec dans un conteneur bien aéré. Il faut éviter de le conserver dans un conteneur étanche à l'air.
• Si des problèmes d'utilisation des touches devaient survenir, on pourraitTRAiter la surface du boitier avec du spray au silicone ou avec de lagraisse au silicone. Avant cela, il s'agira de nettoyer integralement l'Aladin® Pro avec de I'eau savonneuse et de bien le sécher.

1 Entretien de l'ordinateur Aladin® Pro

• Dans deux touches se trouvent des prises pour l'interface PC. Ces prises devraient de temps à autre être libérées des impuretés qui peuvent s'y-onceler à l'aide d'une aiguille.

• Pour le changement des batteries, il faudra apporter l'ordinateur de plongée à votre commercant spécialisé. Le changement de batteries sera effectué chez le constructeur ou chez l'importateur. En même temps, votre apparéil fera l'objet d'un contrôle technique.

Si vous suivez ces conseils, vous pourrez bénéficier pendant de longues années d'un fonctionnement sans problèmes de votre Aladin® Pro.

2 Données techniques

Altitude de fonctionnement

avec indications concernant la décompression: niveau de la mer jusqu'à 4000 m d'altitude sans indications concernant la décompression: illimitée

Profondeur de fonctionnement: Limites habituelles pour la plongée avec de l'air comprime

Montre: à quartz, affichage jusqu'à 199 min.

Température de fonctionnement: -10 °C jusqu'à +50 °C

Alimentation: Batterie spéciale Uwatec LR07

Autonomie de la batterie: Pour une durée moyenne de plongée de 60 min. et un temps de (valeur indicative) désaturation de 20 heures après chaque plongée:

Nombre de Plongées/An Autonomie (an§)

50 10
100 8
150 6
300 4

3 Garantie

Observe s'il vous plaît les explications pour savoir ce que couvre la garantie:

3.1 La garantie ne couvre que

les apparèils qui ont été achétés auprès d'un spécialiste ou d'un fabricant/agréé.

3.2 Etendue de la garantie

Le fabricant assume la réparation de toutes les défectuosités qui sont imputables au matériel et à la finition. La garantie couvre ainsi la remise en état gratuite de l'appareil, respectivement le remplacement gratuite des pièces défectueuses ou de tout l'appareil.

C'est le fabricant qui decide du bien-fondé de la couverture par la garantie et du genre de réparation d'une éventuelle défectuosité.

Sont exclus de la garantie les erreurs ou defectuosités imputables à:

• une mauvaise utilisation
• des événements extérieurs comme p. ex. des dommages consécutifs au transport, des dommages consécutifs à la manipulation et à des coups, des interpérières ou tout autre événement naturel.
• des entretiens, réparations ou ouvertures de l'appareil par des personnes non-agréées par le fabricant ou le distributeur. Ceci concerne tout particulièrement le changement de batteries pour l'ordinateur de plongée.
• des tests de pression qui ne sont pas effectués dans l'eau.
  des accidents de plongée.

3 Garantie

3.3 Durée de la garantie et déclaration

La garantie est valable 12 mois.

Des réparations ou des remplacements pendant la durée de garantie ne donnent pas droit une prolongation de la durée de la garantie

Afin de bénéficiair de la garantie, vous doivent joindre une confirmation d'achat datee à l'appareil et envoyer le tout à votre commercant spécialisé ou à votre service d'entretien/agree.

Le fabricant n'est pas tenu d'accepter des extensions des prestations de garantie de la part de l'importateur.

4 Conseils de sécurité importants

L'Aladin® Pro procure au plongeur un haut degré de comport et de sécurité. L'appareil ne remplace cependant pas une solide formation de plongeur.

Observe strictement les mises en garde acoustiques et optiques émises par l'Aladin® Pro. Evitez les situations à risques qui sont signalées par les mention 1 ou STIP

Respectez aussi les règles de base de la plongée qui valent aussi avec l'Aladin® Pro:

• Ne plongez jamais seul - l'Aladin ® Pro ne remplace pas le partenaire de plongée!
• Plongez toujours en fonction de votre degré de formation. L'Aladin® Pro ne renforce pas vos capacités de plongée!
• Il convient de ne pas plonger plus profondement que 40 m à cause du danger de narcose à l'azote (ivresse des profondeurs). Concernnant cela l'Aladin® Pro n'émet pas de mise en garde.

Le concept de sécurité de l'Aladin® Pro comprend le mode d'emploi intégral. Veuillez signer ci-dessous pour confirmer que vous avez lu attentivement et complètement le mode d'emploi.

Lieudate signature
