Type d'appareil	Amplificateur audio
Installation	Facile, compacte pour installation rapide
Technologie de transistor	Transistors bipolaires à haute vitesse
Intégration	Intégration élevée pour une meilleure qualité sonore
Protection	Protection contre les courts-circuits et surchauffe
Surface de montage	Surface de montage en technologie composite
Contrôle à distance	Contrôle de volume à distance (RMD)
Affichage	Affichage à distance pour contrôle de tension
Qualité audio	Haute fidélité avec faible distorsion
Refroidissement	Refroidissement par conduction thermique
Compatibilité	Compatible avec systèmes audio OEM
Connectique	Bornes robustes pour connexion facile
Alimentation	Alimentation électrique stable et sécurisée
Dimensions	Compact et léger
Garantie	Non précisé

FOIRE AUX QUESTIONS - Z250.2 PHOENIX GOLD

Comment configurer le PHOENIX GOLD Z250.2 pour la première fois ?

Pour configurer le PHOENIX GOLD Z250.2, connectez-le à une source d'alimentation, puis branchez les câbles audio de votre appareil source. Suivez les instructions du manuel pour accéder au menu de configuration et régler les paramètres selon vos préférences.

Que faire si le récepteur ne s'allume pas ?

Vérifiez que l'appareil est correctement alimenté. Assurez-vous que le câble d'alimentation est bien connecté et que la prise fonctionne. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment résoudre les problèmes de réception du signal ?

Assurez-vous que l'antenne est correctement installée et orientée. Éloignez le récepteur des appareils électroniques qui pourraient causer des interférences. Vérifiez également la distance entre le récepteur et la source du signal.

Pourquoi le son est-il de mauvaise qualité ?

Vérifiez que tous les câbles audio sont correctement connectés et en bon état. Assurez-vous que les paramètres audio du récepteur et de la source sont correctement configurés. Testez avec d'autres sources audio pour identifier le problème.

Comment mettre à jour le firmware du PHOENIX GOLD Z250.2 ?

Téléchargez la dernière version du firmware depuis le site officiel de PHOENIX GOLD. Connectez le récepteur à votre ordinateur via un câble USB et suivez les instructions fournies dans le manuel pour effectuer la mise à jour.

Le récepteur ne se connecte pas à mon appareil Bluetooth, que faire ?

Assurez-vous que le Bluetooth est activé sur votre appareil et que le PHOENIX GOLD Z250.2 est en mode de couplage. Réinitialisez les paramètres Bluetooth si nécessaire et essayez de reconnecter.

Comment réinitialiser le PHOENIX GOLD Z250.2 aux paramètres d'usine ?

Pour réinitialiser le récepteur, maintenez enfoncé le bouton de réinitialisation pendant environ 10 secondes, ou suivez les instructions du manuel pour accéder à l'option de réinitialisation dans le menu.

Y a-t-il un support technique disponible pour le PHOENIX GOLD Z250.2 ?

Oui, vous pouvez contacter le support technique de PHOENIX GOLD via leur site web ou par téléphone pour obtenir de l'aide et des conseils concernant votre récepteur.

MODE D'EMPLOI Z250.2 PHOENIX GOLD

Features: Caractéristiques:

• Tamaño compacto de fácil instalación
  • High and Low Pass Crossovers
  • Transistores de salida BiPolar Audiophile
• Entradas de alto nivel para fácil integración OEM
• Robusta y no regulada Fuente de Poder
• Tecnología "Surface Mount Component"
• Conexiones directas de terminales de poder y de parlantes
• Control de verificación de calidad de precisión de audio
• Cubierta de Plexiglás resistente a altas temperaturas
• Control de nivel de Subwoofer remoto incluido (solo el Z500.1)

• Puerto de display para monitoreo remoto (RMD)

• Petit format pour faciliter l'installation
  • Filtres croisés passe-haut et passe-bas
  • Audiophile Transistors de Bipolaire

• Le Niveau Supérieur entre pour l'intégration de fabricant d'origine facile
• Alimentation électrique robuste non réglementée
• Technologie de composant monté en surface
• Terminaux d'alimentation et de haut-parleurs à insertion directe
• Vérification du contrôle de la qualité de la précision audio
• Couvercle de plexiglas résistant aux températures élevées
  • Niveau de contrôle de passe-bas inclus (Z500.1)
  • RMD - Entrée De L'affichage de Tension a Distance

PHOENIXGOLD

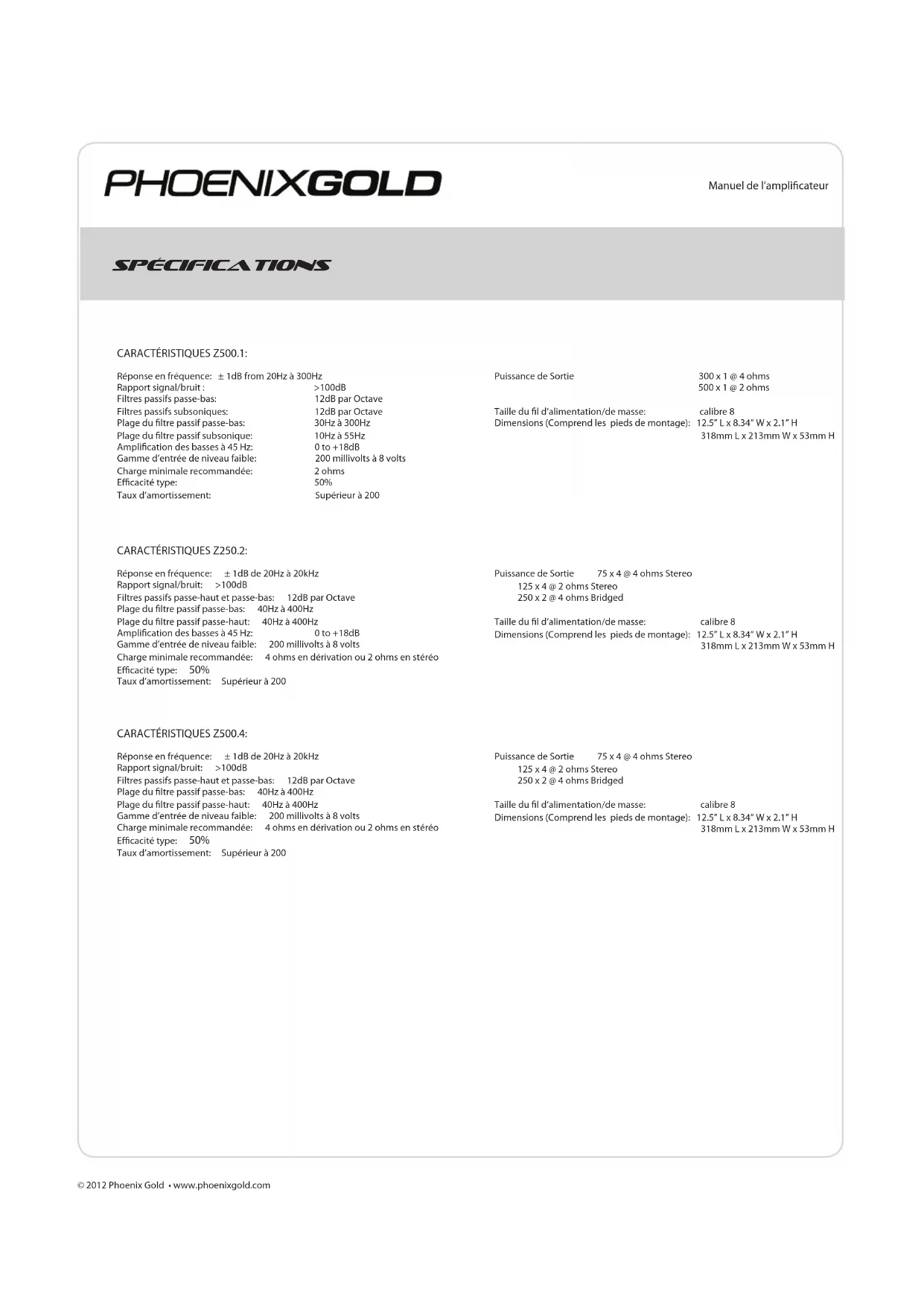

CARACTÉRISTIQUES Z500.1:
Réponse en fréquence: ± 1dB from 20Hz à 300Hz

Rapport signal/bruit :	>100dB
Filtres passifs passe-bas:	12dB par Octave
Filtres passifs subsoniques:	12dB par Octave
Plage du filtre passif passe-bas:	30Hz à 300Hz
Plage du filtre passif subsonique:	10Hz à 55Hz
Amplification des basses à 45 Hz:	0 to +18dB
Gamme d'entrée de niveau faible:	200 millivolts à 8 volts
Charge minimale recommandée:	2 ohms
Efficacité type:	50%
Taux d'amortissement:	Supérieur à 200

Puissance de Sortie
300 x 1 @ 4 ohms
500 x 1 @ 2 ohms
Taille du fil d'alimentation/de masse:
calibre 8
Dimensions (Comprend les pieds de montage):
12.5" L x 8.34" W x 2.1" H
318mm L x 213mm W x 53mm H
CARACTÉRISTIQUES Z250.2:
Réponse en fréquence: ± 1dB de 20Hz à 20kHz
Rapport signal/bruit: >100dB
Filtres passifs passe-haut et passe-bas: 12dB par Octave
Plage du filtre passif passe-bas: 40Hz à 400Hz
Plage du filtre passif passe-haut: 40Hz à 400Hz
Amplification des basses à 45 Hz: 0 to +18dB
Gamme d'entrée de niveau faible: 200 millivolts à 8 volts
Charge minimale recommandée: 4 ohms en dérivation ou 2 ohms en stéréo
Efficacité type: 50%
Taux d'amortissement: Supérieur à 200
Puissance de Sortie 75 x 4 @ 4 ohms Stereo
125 x 4 @ 2 ohms Stereo
250 x 2 @ 4 ohms Bridged
Taille du fil d'alimentation/de masse:
calibre 8
Dimensions (Comprend les pieds de montage):
12.5" L x 8.34" W x 2.1" H
318mm L x 213mm W x 53mm H
CARACTÉRISTIQUES Z500.4:
Réponse en fréquence: ± 1dB de 20Hz à 20kHz
Rapport signal/bruit: >100dB
Filtres passifs passe-haut et passe-bas: 12dB par Octave
Plage du filtre passif passe-bas: 40Hz à 400Hz
Plage du filtre passif passe-haut: 40Hz à 400Hz
Gamme d'entrée de niveau faible: 200 millivolts à 8 volts
Charge minimale recommandée: 4 ohms en dérivation ou 2 ohms en stéréo
Efficacité type: 50%
Taux d'amortissement: Supérieur à 200
Puissance de Sortie 75 x 4 @ 4 ohms Stereo
125 x 4 @ 2 ohms Stereo
250 x 2 @ 4 ohms Bridged
Taille du fil d'alimentation/de masse:
calibre 8
Dimensions (Comprend les pieds de montage):
12.5" L x 8.34" W x 2.1" H
318mm L x 213mm W x 53mm H

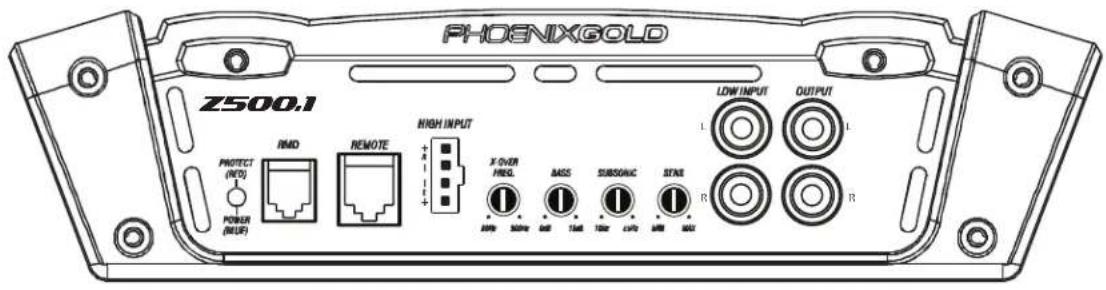

Z500.1 MONOBLOCK POWER AMPLIFIER

ENTRÉE

Reliez les câbles de signal préampli de l'unité principale sur ces bornes.

FRÉQUENCE DU FILTRE PASSIF PASSE-BAS

Contrôle le point de filtre passe-bas pour les sorties du haut-parleur.

AMPLIFICATION DES BASSES

Amplification des basses variable de 0 à +18 dB à 45Hz.

COMMANDE À DISTANCE DU NIVEAU DES BASSES

Ce port sert à connecter la télécommande de niveau. Cela permet un ajustement du volume allant jusqu'à 20 dB. Ce n'est pas une amplification des basses mais permet de contrôler le niveau du signal du filtre passe-bas.

SENS NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

FRÉQUENCE DU FILTRE PASSIF SUBSONIQUE

Contrôle le point de filtre passe-haut pour les sorties du haut-parleur afin d'éliminer les fréquences extrêmement basses.

SORTIE

Fournit un signal pleine gamme pour un amplificateur supplémentaire. Il n'y a pas de perte de signal en cas d'utilisation de cette sortie.

Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.

BORNE TÉLÉCOMMANDE

Doit être relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

MASSE

Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du châssis du véhicule.

ENTRÉE DE L'AFFICHAGE DE TENSION A DISTANCE (RMD)

Connectez le RMD d'affichage de tension facultatif à cette prise jack.

Sert à relier l'amplificateur aux haut-parleurs. Z500.1 l'impédance minimale est de 2 ohm.

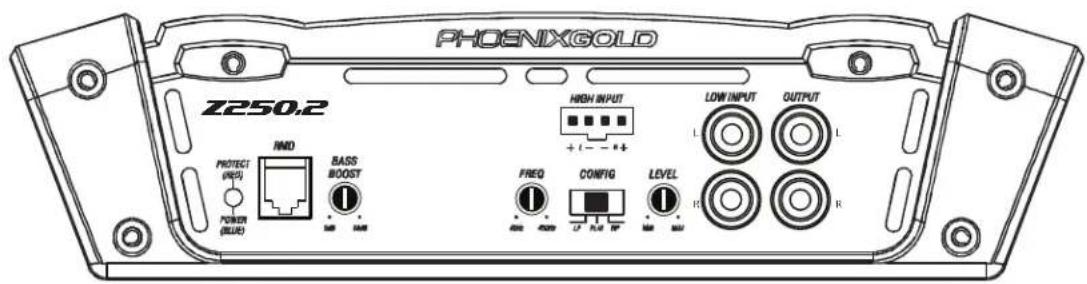

2250.2

2 CHANNEL POWER AMPLIFIER

ENTRÉE

Reliez les câbles de signal préampli de l'unité principale sur ces bornes.

FRÉQUENCE DE FILTRE PASSIF PASSE-BAS et PASSE-HAUT

Contrôle les points de filtre pour les sorties du haut-parleur.

SORTIE

Fournit un signal pleine gamme pour un amplificateur supplémentaire. Il n'y a pas de perte de signal en cas d'utilisation de cette sortie.

AMPLIFICATION DES BASSES

Amplification des basses variable de 0 à +18 dB à 45Hz.

NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

CONFIG

FLAT : Croisé est éteint.

HP : L'haute passe croisée est sur.

LP : Le niveau bas passe croisé est sur.

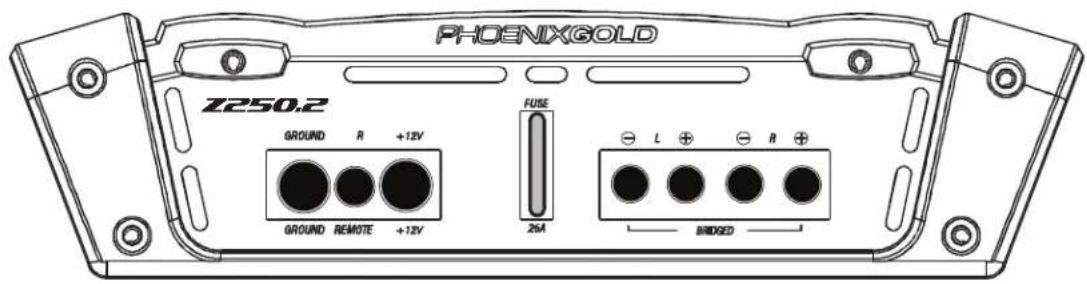

PHOENIXGOLD Z250.2 HIGH INPUT LOW INPUT OUTPUT PROTEC1 (REF) BASS BOOST + - + - FREQ CONFIG LEVEL POWER (BLUE) RND RND RND RND RND

Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.

BORNE TÉLÉCOMMANDE

Doit être relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

MASSE

Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du châssis du véhicule.

ENTRÉE DE L'AFFICHAGE DE TENSION A DISTANCE (RMD)

Connectez le RMD d'affichage de tension facultatif à cette prise jack.

SORTIES ENCEINTES

Utilisé pour connecter l'amplificateur aux enceintes. Z250.2 impédance minimale est de 4 ohms ponté ou stéréo 2 ohms.

ENTRÉE

Reliez les câbles de signal préampli de l'unité principale sur ces bornes.

FRÉQUENCE DE FILTRE PASSIF PASSE-BAS et PASSE-HAUT

Contrôle les points de filtre pour les sorties du haut-parleur.

NIVEAU

Sert à atteindre une puissance d'amplificateur maximale avec une grande variété d'unités principales.

CONFIG

FLAT : Croisé est éteint.

HP : L'haute passe croisée est sur.

LP : Le niveau bas passe croisé est sur.

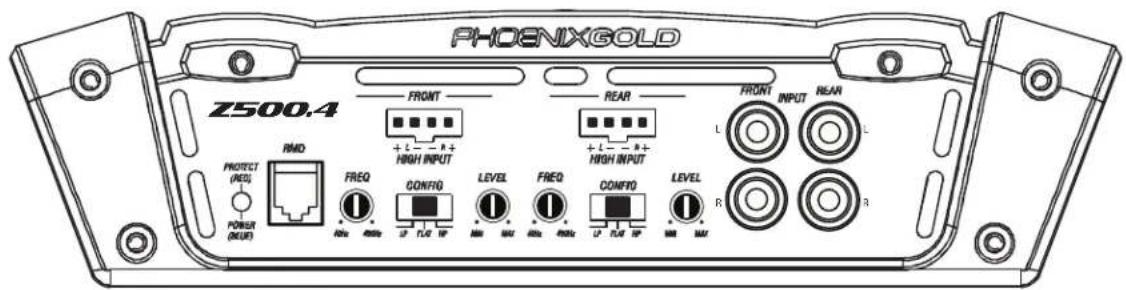

PHOENIXGOLD Z500.4 FRONT REAR FRONT INPUT REAR RMD HIGH INPUT L PROYECT (RES) POWER (SUE) FREQ CONFIG LEVEL FREQ CONFIG LEVEL R1 1/2 1/4 1/7 MAX MAX MAX MAX MAX R1 1/2 1/4 1/7 MAX MAX MAX

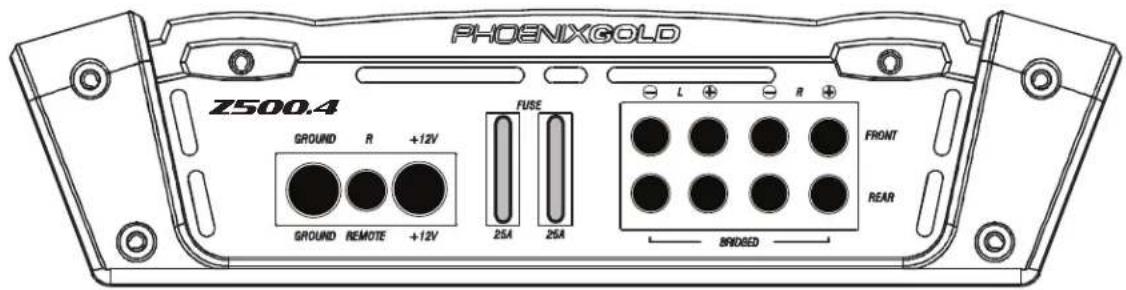

PHOENIXGOLD Z500.4 GROUND R +12V GROUND REMOTE +12V FUSE 25A 25A L R FRONT REAR BRIDDED

+12V

Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.

BORNE TÉLÉCOMMANDE

Doit être relié à la borne +12 V commutée, généralement un fil d'amorçage sortant de l'unité principale ou de l'allumage.

MASSE

Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur un élément propre et non peint du châssis du véhicule.

ENTRÉE DE L'AFFICHAGE DE TENSION A DISTANCE (RMD)

Connectez le RMD d'affichage de tension facultatif à cette prise jack.

SORTIES ENCEINTES

Utilisé pour connecter l'amplificateur aux enceintes. Z500.4 impédance minimale est de 4 ohms ponté ou stéréo 2 ohms.

SYSTÈME DE RÉGLAGE

1. Installez tous les fusibles du système.
2. Réglez les commandes de sensibilité de l'entrée de l'amplificateur sur leurs positions minimales (entièrement dans le sens inverse des aiguilles d'une montre).
3. Réglez tous les interrupteurs de routage du signal de l'amplificateur en fonction de la conception de votre système.
4. Apportez des ajustements préliminaires à la fréquence du filtre passif, 80 Hz est généralement un bon point de départ pour le passe-haut et le passe-bas. Il peut être nécessaire d'affiner le réglage de la fréquence du filtre passif par la suite pour obtenir une qualité sonore globalement meilleure.
5. Si vous utilisez une télécommande de niveau Remote, réglez-la au maximum (entièrement dans le sens des aiguilles d'une montre).
6. Mettez l'unité principale en marche avec le volume réglé au minimum.
7. Contrôlez visuellement que l'amplificateur s'est mis sous tension en vérifiant que le LED d'alimentation.
8. Vérifiez l'état de tous les autres composants pour vous assurer qu'ils sont sous tension.
9. Mettez les commandes de volume, la balance et l'équilibreur de l'unité principale en position centrale (à plat). Mettez à l'arrêt toute sonie ou toute autre fonction de traitement du signal.
10. Réglez la commande du volume de l'unité principale pour obtenir une sortie sans distorsion maximale (sur la plupart des unités principales, cela sera à environ 7/8 du volume maximum). Utilisez un enregistrement dynamique très clair.
11. Augmentez la commande de niveau jusqu'à ce que les haut-parleurs atteignent une sortie maximale sans distorsion.

12. Répétez les réglages de la niveau pour tous les autres amplificateurs.

13. Réduisez le volume de l'unité principale à un niveau confortable.

14. Écoutez les différentes sélections musicales pour vérifier la balance globale du système. Comparez l'avant à l'arrière, les basses moyennes à la plage moyenne, etc. Si un jeu de haut-parleurs est réglé sur un volume trop élevé par rapport à un autre, son niveau doit alors être abaissé pour qu'il se fonde correctement avec les autres haut-parleurs. L'idée de base consiste à référencer tous les haut-parleurs sur le réglage du jeu le plus faible.
    Remarque : Pour les caissons d'extrêmes graves contrôlés par une commande de niveau remote, conservez le réglage de la niveau 11 ou 12. Utilisez la remote pour fondre les caissons d'extrêmes-graves dans le reste du système. Le volume correct du caisson d'extrêmes-graves changera en fonction des bruits de la route et des différences d'enregistrement.
15. Réglez les fréquences du filtre passif pour atteindre la meilleure adéquation possible pour chaque ensemble de haut-parleurs.
16. Ajustez les commandes d'égalisation des basses sur l'amplificateur, l'unité principale ou le processeur en aval si nécessaire pour augmenter la sortie.
    Remarque : Utilisez ces commandes avec modération. Chaque amplification de 3 dB nécessite le double de la puissance à 45 Hz. Si votre système de caisson d'extrêmes graves nécessite beaucoup d'amplification pour donner un bon son, il y a peut-être un problème. Recherchez tout signe de haut-parleur de graves déphasé, une fuite au niveau du boîtier du caisson d'extrêmes graves ou une taille de boîtier incorrecte.
17. Une fois tous les niveaux réglés correctement, le système atteindra une sortie globale maximale sans distorsion au volume réglé à l'étape 10.

DÉPANNAGE

Pas de courant: Vérifiez le voltage de l'amplificateur avec un voitmètre, B+ et R (avec l'unité principale en marche) le voltage doit être entre 11,5V et 14,5V lorsque le conducteur de masse de l'ampli est utilisé. Vérifiez le fusible de l'ampli et de la pile. Utilisez un mètre pour vérifier la connexion d'un bout du fusible à l'autre, les bris n'étant pas toujours visibles. Si le fusible est grillé, vérifiez le cordon d'alimentation et aussi l'amplificateur pour un court-circuit. Si le court-circuit est dans l'amplificateur, voir votre distributeur Phoenix Gold. S'il n'y a pas de court-circuit, remplacez le fusible.

Du courant mais pas de son: Allumez l'amplificateur et vérifiez tous les câbles de signaux d'entrée et de sortie et toutes les connexions électriques. Vérifiez les haut parleurs avec un voltmètre pour un court-circuit ou en les connectant à une autre source audio. Après vous être assuré que tout est correct, allumez de nouveau l'amplificateur.

Puissance sans le son et le VOYANT DEL PROTECT allumé: Le voyant rouge PROTECT s'allume lorsque l'amplificateur s'arrête pour la protection thermique ou contre les surtensions.

Une haute température de fonctionnement interne de l'amplificateur va déclencher l'arrêt thermique : après un refroidissement d'environ 5°C, l'amplificateur redémaire. Un court-circuit du haut-parleur ou le fonctionnement avec une impédance exceptionnellement faible déclencheront l'arrêt : redémarrer le terminal R de l'amplificateur pour restaurer l'opération. Vérifier les court-circuit ou les dommages des haut-parleurs ou des systèmes de répartiteurs si des arrêts se produisent. Pas de son d'un côté: Vérifiez le contrôle de balance dans l'unité principale. Vérifiez les connexions du haut-parleur Vérifiez la connexion du signal d'entrée.

Très faible débit: Vérifiez le contrôle du gradateur de l'unité principale ou le niveau de sensibilité d'entrée de l'amplificateur.

Arrêts fréquents de l'amplificateur avec récupération automatique: Cela indique l'arrêt thermique chronique de l'amplificateur en raison du fonctionnement à haute température intérieure constante. Une haute température de fonctionnement peut être provoquée par une insuffisance de la ventilation : voir la section POSITION / MONTAGE de ce manuel pour des conseils sur l'emplacement de l'amplificateur. Une haute température de fonctionnement résulte également du fonctionnement de l'amplificateur sous une impédance anormalement basse au niveau de la

charge des haut-parleurs: Phoenix Gold recommande des impédances de charge minimale de 2 ohms stéréo ou 4 ohms pont. Vérifiez aussi les haut-parleurs qui peuvent être endommagés ou les systèmes passifs de répartiteurs. Enfin, l'arrêt thermique chronique peut résulter aussi du fonctionnement normal de l'amplificateur à une haute puissance de sortie, ce qui peut être résolu en assurant un refroidissement supplémentaire de l'amplificateur, l'installation d'un amplificateur de puissance supérieure ou en réduisant le niveau de sortie de l'amplificateur.

"Motor Boating" – l'indicateur de courant s'éteint de façon répétée lorsque le système audio est allumé: Vérifiez la connexion de l'ampli à la pile. Vérifiez le voltage de la pile. Si le voltage est bas, rechargez la pile ou remplacez-la. Vérifiez toutes les connexions de masse.
