MD 13735 - Sonnette de portes QUIGG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sonnette de porte sans fil
Marque	Quigg
Modèle	MD 13735
Alimentation émetteur	1 pile 3 V type CR2032
Alimentation récepteur	2 piles 1,5 V type AA/LR6
Portée maximale	100 m (en champ libre)
Fréquence de transmission	433 MHz
Indice de protection émetteur	IPX4 (étanche aux projections d'eau)
Nombre de sonneries	16 mélodies
Réglage du volume	3 niveaux (1: faible, 2: moyen, 3: fort)
Type de signal	Sonnerie seule, LED seule, ou sonnerie + LED
Fonctions principales	Transmission sans fil, 16 mélodies, réglage volume et signal, synchronisation émetteur/récepteur, montage mural ou pose libre
Contenu de la livraison	Émetteur, récepteur, piles (1x CR2032, 2x AA), support mural, matériel de montage (4 vis, 4 chevilles), 5 étiquettes nominatives, mode d'emploi
Montage	Émetteur sur support mural (vis incluses), récepteur mural ou posé sur pied
Entretien et nettoyage	Récepteur : chiffon sec et doux ; émetteur : chiffon doux humide avec détergent doux
Consignes de sécurité	Utilisation par enfants à partir de 8 ans sous surveillance ; piles hors de portée des enfants ; ne pas réparer soi-même
Recyclage	Appareil et piles ne pas jeter aux ordures ménagères ; déposer en point de collecte

FOIRE AUX QUESTIONS - MD 13735 QUIGG

Que faire si la sonnette ne fonctionne pas après avoir inséré les piles ?

Vérifiez que les piles sont correctement insérées en respectant la polarité. Si le problème persiste, effectuez une synchronisation : appuyez sur le bouton de sonnette de l'émetteur pendant que la LED du récepteur est allumée.

Comment synchroniser l'émetteur avec le récepteur ?

Après avoir inséré les piles dans le récepteur, attendez que la LED s'allume. Appuyez ensuite sur le bouton de sonnette de l'émetteur : une sonnerie retentit et la connexion est établie. Si la LED s'éteint, réitérez l'opération.

Comment changer la pile de l'émetteur ?

Dévissez le couvercle du compartiment à piles de l'émetteur. Soulevez délicatement l'ancienne pile (CR2032) et insérez la nouvelle en respectant la polarité (le pôle + vers le haut). Revissez le couvercle.

Comment régler le volume de la sonnette ?

Utilisez le bouton de réglage du volume VOL sur le récepteur : position 1 pour faible, 2 pour moyen, 3 pour fort.

Puis-je choisir une autre mélodie ?

Oui, appuyez plusieurs fois sur la touche de sélection de la sonnerie pour parcourir les 16 mélodies disponibles.

Comment configurer le signal lumineux ?

Utilisez le bouton de sélection du signal pour choisir entre : uniquement sonnerie, uniquement LED bleue clignotante, ou sonnerie + LED.

Où et comment monter l'émetteur ?

Choisissez un emplacement près de la porte, à l'abri des fortes intempéries. Fixez le support mural au mur avec les vis et chevilles fournies, puis encliquetez l'émetteur sur le support.

Le récepteur peut-il être posé sur une table ?

Oui, le récepteur possède un pied intégré qui permet de le poser sur une surface plane et antidérapante. Vous pouvez aussi le fixer au mur à l'aide des œillets de fixation.

Que faire si la portée est insuffisante ?

La portée maximale de 100 m peut être réduite par des obstacles comme les murs en béton ou les structures métalliques. Évitez de monter l'émetteur sur du métal et éloignez-le d'objets métalliques.

Comment nettoyer la sonnette ?

Pour le récepteur, utilisez un chiffon sec et doux. Pour l'émetteur, un chiffon doux légèrement humide avec un détergent non agressif convient. N'utilisez pas de solvants.

MODE D'EMPLOI MD 13735 QUIGG

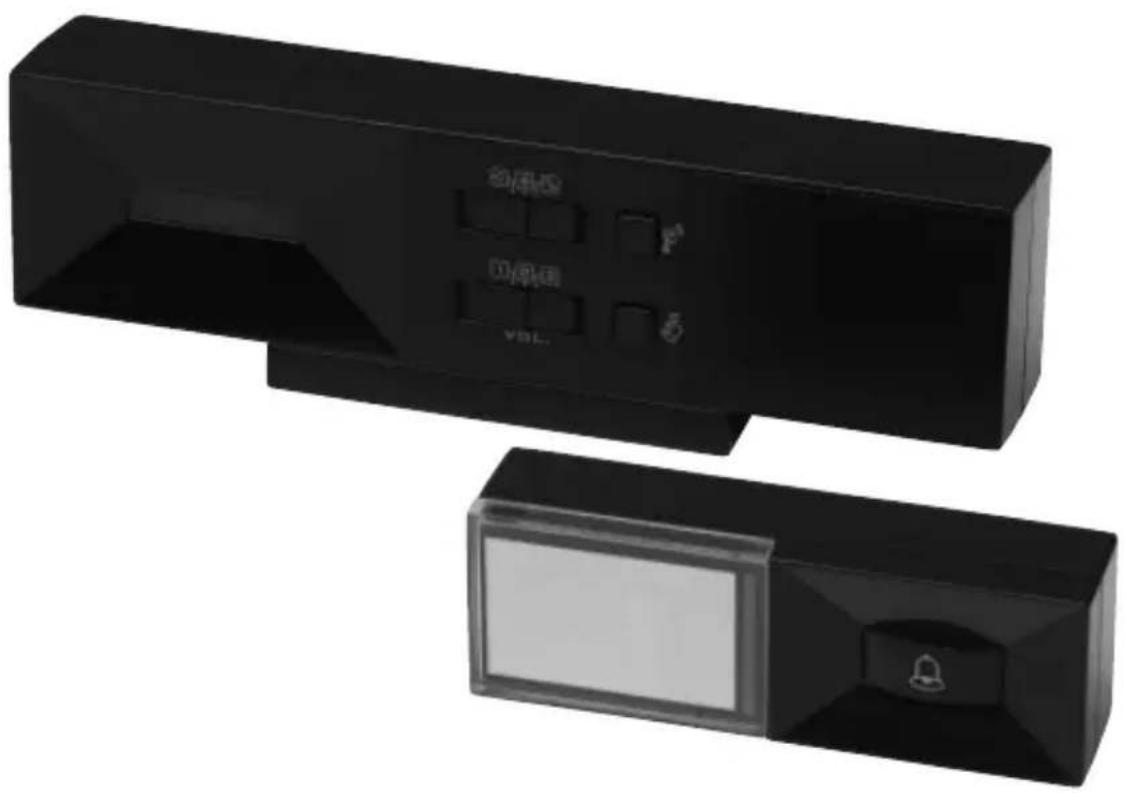

Sonnette extérieures sans fil

QUIGG® MD 13735

Mode d'emploi

Sommaire

A propos de ce mode d'emploi 3

Symboles et averissements utilisés dans ce mode d'emploi 4

Consignes de sécurité 5

Utilisation conforme 5

Danger en cas d'utilisation de l'appareil par des enfants et personnes à capacité restreinte 5

Informations sur les piles 6

Conditions d'utilisation 8

Émetteur 8

Récepteur 8

Ne jamais réparer soit même l'ordinateil 9

Contenu de la livraison 9

Vue d'ensemble de l'appareil 10

Récepteur 10

Émetteur 11

Mise en service de la sonnette 12

Insertion des piles 12

Première mise en service 13

Sonnerie et volume 14

Signaux lorsque la sonnette est activée 14

Installation et montage 15

Récepteur fixé 15

Récepteur posé 15

Montage du pied. 16

Montage de I'emetteur 16

Vissage du support mural 17

Remplacement de la pile de l'émetteur 18

Synchronisation 18

Nettoyage de I'émetteur et du récepteur 19

Recyclage 19

Données techniques 20

Déclaration de conformité 21

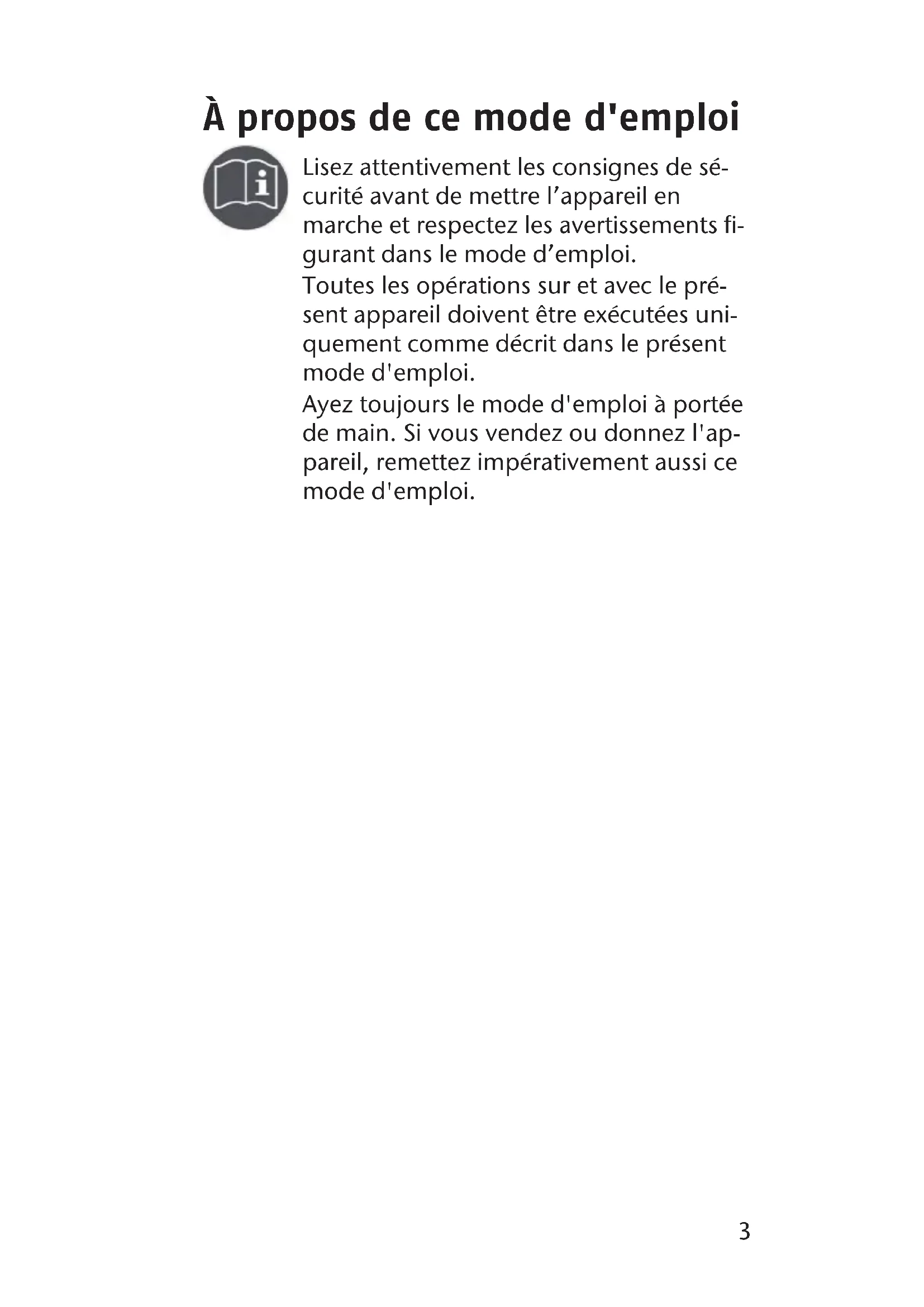

À propos de ce mode d'emploi

Lisez attentivement les consignes de sécurité avant demettre l'appareil en marche et respectez les avertissements figurant dans le mode d'emploi.

Toutes les opérations sur et avec leprésent appareil doivent être executées uniquement comme décrit dans le présente mode d'emploi.

Ayez toujours le mode d'emploi à portée de main. Si vous vendez ou donnez l'appareil, remettez impératifement aussi ce mode d'emploi.

Symboles et averissements utilisés dans ce mode d'emploi

!	DANGER! Avertissement d'un risque vital immédiat! AVERTISSEMENT! Avertissement d'un risque vital possible et/ou de blessures graves irréversibles!
	PRUDENCE! Respecter les consignes pour éviter toute blessure et tout dommage matériel! ATTENTION! Respecter les consignes pour éviter tout dommage matériel!
i	REMARQUE! Information supplémentaire pour l'utilisation de l'appareil.
i	REMARQUE! Respecter les consignes du mode d'emploi!
	AVERTISSEMENT! Avertissement d'un risque d'élec-trocution!
·	Énumération / information sur des événements se produit en cours d'utilisation
	Action à exécuter

Utilisation conforme

Cette sonnette extérieure sans fil est prévue pour envoyer un signal acoustique et/ou optique au récepteur lorsqu'elle bouton de sonnette sur l'émetteur est actionné. Ne modifies pas l'ordinateil et ne l'utilise pas dans un autre but.

Consignes de sécurité

Danger en cas d'utilisation de l'appareil par des enfants et personnes à capacité restreinte

• Le present apparéil peut être utilisé par des enfants à partir de 8 ans et par des personnes à capacités physiques, sensorielles ou mentales restreintes ou manquant d'expérience et/ou de connaissances s'ils sont surveillés ou s'ils ont reçu des instructions pour pouvoir utiliser l' apparéil en toute sécurité et ont compris les dangers en résultat.
• Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et la maintenance de l'appareil par l'utilisateur ne doit pas etre executés par des enfants, sauf si leurs ci sont ages de 8 ans et plus et sont surveillés.
• Conserve l'appareil hors de la portée des enfants de moins de 8 ans.
• Conservez les accessoires dans un endroit hors de la portée des enfants.

DANGER!

Conservez également les films d'emballage hors de la portée des enfants: risque d'asphyxie!

Informations sur les piles

Cette sonnette extérieure sans fil fonctionne avec des piles.

Les piles peuvent contenir des substances inflammables. En cas de manipulation incorrecte, les piles peuvent fuir,CHAuffer fortement, s'enflammer,voire meme exploser,ce qui pourrait endommager votre apparéil et nuire à votre santé.

Avtissement !

Risque d'explosion en cas de remplacement incorrect des piles.

Élimination des piles usées selon les consignes.

Veuillez respecter les consignes suivantes :

• Conserve les piles hors de la portée des enfants.
• En cas d'ingestion accidentelle d'une pile, informez immédiatement votre médecin.
• Ne chargez jamais de piles non rechargeables. Risque d'explosion!
• Ne court-circuitez jamais ni les piles ni les bornes d'alimentation de l'appareil!
• N'exposez jamais les piles à des températures élevées, p. ex. rayonnement solaire, feu ou similaire.
• Ne démontez pas les piles et n'essayez pas de les déformer.

Vous risqueriez de vous blesser aux mains/ doigts ou le liquide qui se trouve à l'intérieur des piles pourrait entrer en contact avec vos yeux ou votre peau. Si cela avait se produit, rincez les parties affectées abondamment à l'eau claire et consultez immédiatement votre médecin.

• Évitez tout chocol brutal et toute secousse.
• Si nécessaire, nettoyez les piles et les contacts

de l'appareil avant d'insérer les piles.

• N'inversez jamais la polarité.

Veillez a respecter le pole plus (+) et le pole moins (-) afin d'eviter tout court-circuit.

• Ne mélangez jamais des piles neuves avec des piles usées ni de piles de type différent pour éviter tout dysfonctionnement de l'appareil. De plus, la pile la plus faible se déchargerait trop fortement.

Si les piles sont usées, retirez-les immediatement de l'ordinateil.

Retirez les piles de l'appareil si vous n'avez pas l'intention de l'utiliser pendant une période prolongée.
- Remplacez simultanément toutes les piles usées d'un apparéil par des piles neuves du même type.

Pour entreprises ou recycler des piles, isolez les contacts avec du ruban adhésif.

Conditions d'utilisation

Émetteur

L'émetteur est équipé d'un boîtier étanche.
- En conditions optimales, l'émetteur a une portée de 100m . Celle-ci peut être réduite par desBATIMENTS environnants.
- Des sources de brouillage possibles de l'émetteur sont notamment : le montage sur ou contre des pieces en métal ou du beton armé, les interférences haute fréquence de tout type, des apparèils utilisant des fréquences voisines, des ordinateurs insuffisamment blindés.

Récepteur

• Protégez le récepteur de la sonnette sans fil de l'humidité et de la chaleur.
• Évitez de poser ou de fixer le récepteur dans des endroits insuffisamment aérés (p. ex. entre des étagères ou là où des rideaux ou meubles recouvent les ouvertures d'aération).
• Faites en sorte qu'aucun corps étranger ou li-quide ne puisse pénétrer dans l'appareil. Ne l'exposez pas à des gouttes d'eau ou éclaboussures! Ne posez pas sur l'appareil d'objets replis de liquide tels qu'un vase.
• Ne posez aucune source de feu nu (p. ex. des bougies allumées) sur l'appareil.

Ne jamais réparer soi-même l'appareil

ATTENTION!

Pour éviter tout danger, adressez-vous en cas de problème au centre de service après-venture Medion ou à un autre atelier spécialisé.

Contenu de la livraison

Au cours du déballage, vérifie que les éléments suivants ont bien été livrés :

Émetteur
- 1 pile 3V de type CR2032 pour l'émetteur
- Récepteur
- 2 piles Mignon AA pour le récepteur
- Matériel de montage (4 vis, 4 chevilles, 5 étiquettes nominatives)
- Leprésent mode d'emploi et les documents relatifs à la garantie

Si la livraison est incomplète, veuilles nous en informer dans les quinze jours suivant l'achat.

Vue d'ensemble de l'appareil

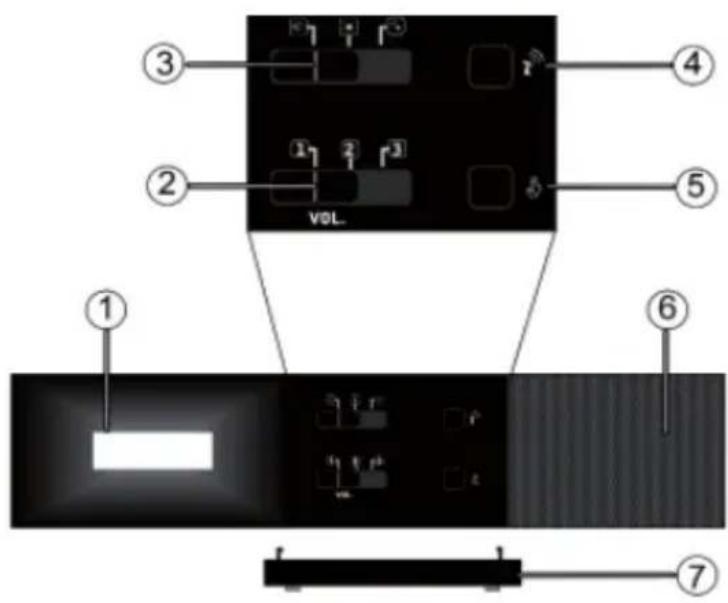

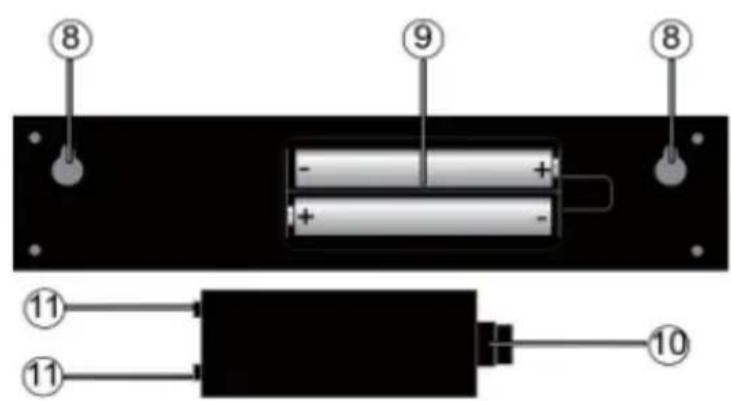

Récepteur

1) LED 7) Pied
2) Bouton de réglage du volume
3) Bouton de selection du signal
4) Touche d'émetteur 10)
5) Touche de selection de la sonnerie
6) Haut-parleur

8) Eillets de fixation
9) Compartiment à piles

Couvercle du compartment à piles

11) Plaquettes d'arrêt

Émetteur

1) Bouton de sonnette 6) Couvercle du compartment à pile
2) Compartiment à pile 7) Brides de montage mural
3) Rainures de verrouillage pour le support mural 8) Touche de reset
4) (Eillets de montage 9) LED mural
5) Support mural 10) Portenom

Mise en service de la sonnette

Insertion des piles

Émetteur

L'émetteur fonctionne avec une pile de 3 V, type CR2032.

Desserrez les ergots de retenue pour enlever le cache frontal.
Dévissez la vis du couvercle du compartment à pile.

L'émetteur est protégé contre les projections d'eau et le couvercle du compartment à pile tient solidement sur ce dernier. Utilisez un objet dur et fin (tel qu'un petit tournevis plat) pour soulever prudèment le couvercle du compartment à pile.

Veillez à respecter la polarité de la pile (le pôle + doit être dirigé vers le haut). Insérez la pile sous les ergots de guidage (2). Appuyez doucement sur la pile jusqu'à ce qu'elle s'enclenché distinctement dans l'ergot de retenue (1).

Remettez le couvercle du compartment à pile en place et revissez-le solidement.

Pour remettre le cache frontal en place sur le boitier, accrochez l'ergot de retenue dirigé vers la platine dans la rainure de verrouillage supérieur puis appuyez prudèment le cache frontal sur le boitier jusqu'à ce qu'il s'enclenché distinctement.

Récepteur

Le récepteur fonctionne avec deux piles de 1,5 V, type AA (L6/LR6).

Enlevez le couvercle du compartment à piles.
Insérez les deux piles en veillant à respecter la polarité! Le pôle moins des deux piles doit être en contact avec le ressort.
- Remettez le couvercle du département à piles en place.

Première mise en service

Pour que la sonnette extérieure sans fil fonctionne, l'émetteur et le récepteur doivent être synchronisés.

Une fois les piles insérées dans le récepteur, une sonnerie retentit pendant quelques secondes et la LED s'allume.

Procedez alors comme suit pour synchroniser l'émetteur et le récepteur :

Appuyez sur le bouton de sonnette de l'émetteurpendant que la LED du récepteur est allumée.

Une sonnerie retentit et l'émetteur est synchronisé avec le récepteur.

Si la LED s'eteint avant que les deux apparciils soient synchronisés, redémarrez l'opération de synchronisation.

Sonnerie et volume

Sur le récepteur, vous pouvez régler et modifier à tout moment la sonnerie et le volume.

• Sélectionnez l'une des 16 sonneries ou mélodies disponibles en appuyant plusieurs fois sur la touche de sélection de la sonnerie.
• Réglez le volume avec le bouton de réglage du volume VOL:

1 = faible; 2 = moyen; 3 = fort.

Selectionnez le type de signal avec le bouton de selection du signal :

Uniquement sonnerie

Uniquement LED bleue clignotante

Sonnerie et LED bleue clignotante

Signaux lorsque la sonnette est activée

Selon le réglageChoisi avec le bouton de selection du signal, la LED bleue clignote sur le récepteur et/ ou la sonnerie/mélodie retentit.

Installation et montage

Récepteur fixé

AVERTISSEMENT!

Pour monter les apparêils,CHOisissez un endroit approprié et veillez àne pas endommager de lignes électriques ou d'installation passant dansle mur lorsque vous percez les trouss.

Les œillets de fixation au dos permettent d'accrocher le récepteur sur un mur.

Percez deux trough pour des chevilles de 6mm
Insérez les chevilles dans les trouss.
Vissez les grandes vis dans les chevilles en laissant la tete dépasser légarement.

Vous pouvez maintainant accrocher le récepteur sur les têtes de vis.

Récepteur posé

Le bas du récepteur est en forme de pied et vous pouvez donc aussi simplement le poser sur un support.

Veilles à ce que ce support soit plat et antidérapant.

Montage du pied

Accrochez un crochet du pied dans le récep-teur (1).
Puis appuyez comme illustré le pied contre l'émetteur jusqu'à ce que le deuxième crochet s'enclenché (2).

Montage de l'émetteur

Choisissez pres de la porte un endroit approprié où vous souhaitez fixer la sonnette.

REMARQUE!

Avant de monter la sonnette, faites un essai pour vérifier si le signal est bien transmis de l'émetteur au récepteur. Ne montez pas l'émetteur sur du métal (cf. les remarques à la page 9).

Vissage du support mural

Enlevez le support mural de l'émetteur. Le support mural se monte comme plaque arrêté sur le mur.
Marquez les deux trou s a percer sur le mur.
Percez deux trough pour des chevilles de 6mm
Insérez les chevilles dans les trouss.
Vissez le support mural avec deux des vis.
- Mettez le boîtier en place sur le support mural et appuyez ce dernier prudèment jusqu'à ce qu'il s'enclença distinctement.

Porte-nom

• Inscrivez votre nom sur l'une des étiquettes fournies.

Si vous écrivez à la main, nous vous conseillons d'utiliser un crayon à encre indélébile.

Poussez le cache du portenom sur le cote et inserez l'etiquette avec votre nom.

Veilles à ce que l'étiquette repose directement sur la LED pour que le cache puisse être reféré complètement.

Repoussez le portenom sur la sonnette.

Remplacement de la pile de l'émetteur

Ouvrez le compartment à pile de l'émetteur.
Soulevez prudemment du doigt ou à l'aide d'un objet pointu (p. ex. la pointe d'un stylo à bille ou un cure-dents) la pile du compartment (1).

Synchronisation

Si les piles ont eté remises dans l'appareil ou remplacées, l'émetteur et le récepteur doivent éventuellesment être synchronisés. ÀpRES le replACEMENT des piles, veuilles tout d'abord tester le fonctionnement. En cas d'absence de connexion, synchronisez l'émetteur et le récepteur comme suit :

Appuyez sur la touche d'émetteur du récep-teur.
Appuyez sur le bouton de sonnette de l'émetteur. La melodie selectionnée retentit et/ou la LED du récepteur clignote. L'émetteur et le récepteur sont alors synchronisés.

Vous pouvez synchroniser un émetteur du modulo MD 13735 avec plusieurs récepteurs du modulo MD 13735. Procedez pour cela comme décrit ci-dessus.

Nettoyage de l'émetteur et du récepteur

• Pour nettoyer le récepteur, utilisez un chiffon sec et doux.
• Pour nettoyer l'émetteur, vous pouvez utiliser un chiffon doux mouillé et un produit nettoyant non agressif.
• Évitez les solvants et produits d'entretien chimiques qui risqueraient d'endommager la surface et/ou les inscriptions de l'appareil.

Recyclage

Emballage

Votre apparéil se trouve dans un em-ballage de protection afin d'eviter qu'il ne soit endommagé au cours du transport. Les emballages sont des matières premières et peuvent être recyclés ou réintégrés dans le circuit des matières premières.

Appareil

Ne jetez pas les pieces de la sonnette sonnette extérieure sans fil dans les ordures menagères. Contactez notre centre administratif local afin de vous informer des différentes possibités de recyclage.

Piles

Les piles usagées ne sont pas des déchets domestiques. Elles doivent être déposées dans un lieu de collecte des piles usagées.

Données techniques

Pile du récepteur: 1,5 VDC, type AA/LR6/R6

Piles de l'émetteur: 3 VDC, type CR2032

Émetteur étanche: IPX4

Portee 100 m

Fréquence : 433 MHz

Copyright © 2012. Tous droits réservés.
Le copyright est la propriété de la société Medion®.
Sous réserve de modifications techniques et visuelles ainsi que d'erreurs d'impression!

Déclaration de conformité

Par la presente, Medion AG déclare que cette sonnette extérieur sans fil est conforme aux exigences fondamentales ainsi qu'aux autres prescriptions pertinentes de la directive 1999/5/CE.

Vous trouverez la déclaration de conformité sur Internet à l'adresse : http://www.medion.com/ conformity.

Medion France 75 Rue de la Foucaudiere 72100 LE MANS France

Service Hotline: [phone] (appel non surtaxé)
Service PREMIUM hors garantie: 08 92 35 05 40 (0.34 EUR/min)

E-Mail: Pour nous contacter, merci de vous rendre sur notre site internet (www.medion.fr) à la rubrique « Service » puis « Contact »
