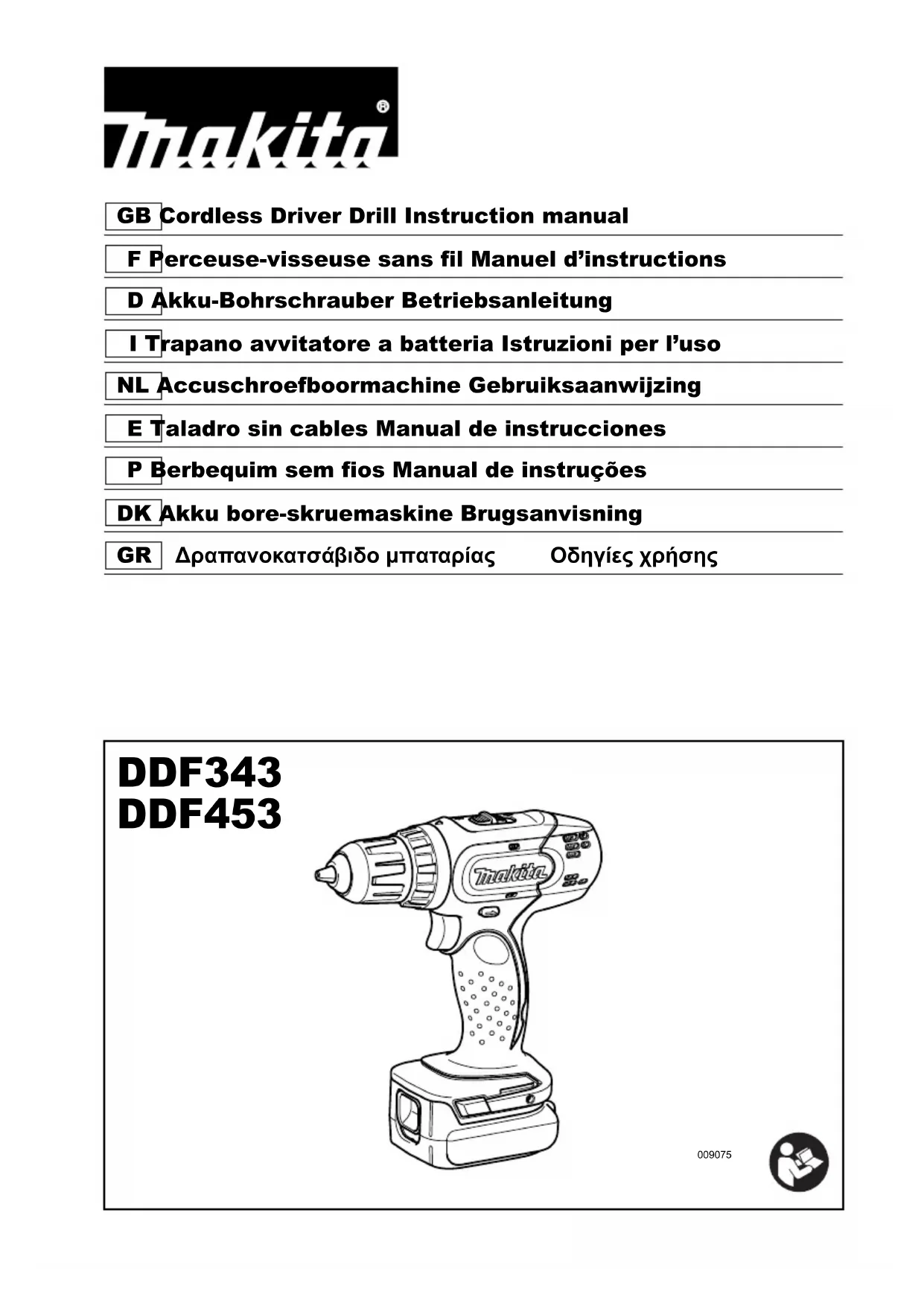

Notice MAKITA DDF343RYX2 - page 1
Assistant notice
Powered by ChatGPT
En attente de votre message
Informations produit

Marque : MAKITA

Modèle : DDF343RYX2

Catégorie : Perceuse

Téléchargez la notice de votre Perceuse au format PDF gratuitement ! Retrouvez votre notice DDF343RYX2 - MAKITA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DDF343RYX2 de la marque MAKITA.

MODE D'EMPLOI DDF343RYX2 MAKITA

  • Étant donné l’évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à des modifications sans préavis.
  • Les spécifications et la batterie peuvent varier d’un pays à l’autre.
  • Poids, batterie incluse, selon la procédure EPTA 01/2003 Utilisations ENE034-1 L’outil est conçu pour percer et visser dans le bois, le métal et le plastique. Consignes de sécurité générales des outils électriques GEA010-1 AVERTISSEMENT Veuillez lire toutes les consignes de sécurité et les instructions. Il y a un risque de choc électrique, d’incendie et/ou de blessure grave si les consignes et les instructions ne sont pas toutes respectées. Conservez toutes les consignes et instructions pour référence ultérieure.

1. Utilisez la/les poignée(s) auxiliaire(s) qui équipent

éventuellement l’outil. La perte de maîtrise comporte un risque de blessures.

2. Tenez l’outil électrique par ses surfaces de poigne

isolées lorsque vous effectuez une opération au cours de laquelle l’accessoire tranchant peut entrer en contact avec des fils cachés. Il est possible que le contact avec un fil sous tension mette les parties métalliques exposées de l’outil sous tension, risquant ainsi de provoquer un choc électrique chez l’utilisateur.

3. Tenez l’outil électrique par ses surfaces de poigne

isolées lorsque vous effectuez une opération au cours de laquelle la pièce de fixation peut entrer en contact avec des fils cachés. Il est possible que les pièces de fixation entrant en contact avec un fil sous tension mettent les parties métalliques exposées de l’outil sous tension, risquant ainsi de provoquer un choc électrique chez l’utilisateur.

4. Veillez à toujours avoir une bonne position

d’équilibre. Assurez-vous que personne ne se trouve sous l’outil lorsque vous l’utilisez en position élevée.

5. Tenez l’outil fermement.

6. Gardez les mains éloignées des pièces en

7. N’abandonnez pas l’outil alors qu’il tourne. Ne

faites fonctionner l’outil qu’une fois que vous l’avez bien en main.

8. Ne touchez pas la mèche et la pièce à travailler

immédiatement après le fonctionnement de l’outil. Elles risquent d’être extrêmement chaudes et de vous brûler.

9. Certains matériaux contiennent des produits

chimiques qui peuvent être toxiques. Veillez à éviter toute inhalation de poussière et tout contact avec la peau. Respectez les instructions de sécurité du fournisseur du matériel. CONSERVEZ CES INSTRUCTIONS.

NE vous laissez PAS tromper (au fil d’une utilisation répétée) par un sentiment d’aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent l’appareil. Une UTILISATION INCORRECTE de

6. Levier de l’inverseur

7. Levier de changement de vitesse

Modèle DDF343 DDF453 Capacités Acier 10 mm 13 mm Bois 25 mm 36 mm Vis à bois 5,1 mm x 63 mm 6 mm x 75 mm Vis de mécanique 6 mm Vitesse à vide (min

Élevée (2) 0 - 1 300 Basse (1) 0 - 400 Longueur totale 192 mm 214 mm Poids net 1,4 kg 1,6 kg Tension nominale C.C. 14,4 V C.C. 18 V8 l’appareil ou un non-respect des consignes de sécurité indiquées dans ce manuel d’instructions peuvent causer des blessures graves.

1. Avant d’utiliser la batterie, veuillez lire toutes les

instructions et tous les avertissements inscrits sur (1) le chargeur, (2) la batterie et (3) l’appareil alimenté par la batterie.

2. Ne démontez pas la batterie.

3. Cessez immédiatement d’utiliser la scie circulaire

si le temps de fonctionnement devient excessivement court. Il y a risque de surchauffe, de brûlures, voire d’explosion.

4. Si l’électrolyte pénètre dans vos yeux, rincez-les à

l’eau claire et consultez immédiatement un médecin. Il y a risque de perte de la vue.

5. Évitez de court-circuiter la batterie :

(1) Ne touchez les bornes avec aucun matériau conducteur. (2) Évitez de ranger la batterie dans un contenant où se trouvent d’autres objets métalliques tels que des clous, pièces de monnaie, etc. (3) N’exposez pas la batterie à l’eau ou à la pluie. Un court-circuit de la batterie risque de provoquer un fort courant, une surchauffe, parfois des brûlures et même une panne.

6. Ne rangez pas l’outil ou la batterie dans des

endroits où la température risque d’atteindre ou de dépasser 50°C (122°F).

7. Ne jetez pas la batterie au feu même si elle est

sérieusement endommagée ou complètement épuisée. La batterie peut exploser au contact du feu.

8. Veillez à ne pas laisser tomber ou heurter la

9. N’utilisez pas de batterie endommagée.

CONSERVEZ CES INSTRUCTIONS. Conseils pour assurer la durée de vie optimale de la batterie

1. Rechargez la batterie avant qu’elle ne soit

complètement épuisée. Arrêtez toujours l’outil et rechargez la batterie quand vous constatez que la puissance de l’outil diminue.

2. Ne rechargez jamais une batterie complètement

chargée. La surcharge réduit la durée de service de la batterie.

3. Chargez la batterie alors que la température de la

pièce se trouve entre 10°C et 40°C (50°F et 104°F). Si une batterie est chaude, laissez-la refroidir avant de la charger.

4. Si vous n’utilisez pas l’outil pendant une période

prolongée, rechargez la batterie tous les six mois. DESCRIPTION DU FONCTIONNEMENT ATTENTION :

  • Veillez toujours à ce que l’appareil soit éteint et la batterie déposée avant d’effectuer des réglages ou des contrôles sur le fonctionnement de l’appareil. Installation et retrait de la batterie (Fig. 1)
  • Éteignez toujours l’outil avant d’installer ou de déposer la batterie.
  • Pour retirer la batterie, faites glisser le bouton à l’avant de la batterie et sortez la batterie.
  • Pour installer la batterie, alignez sa languette sur la rainure qui se trouve à l’intérieur du carter, puis glissez la batterie pour la mettre en place. Insérez-la toujours bien à fond, jusqu’à ce qu’elle se verrouille en émettant un léger clic. Si vous pouvez voir le voyant rouge sur la face supérieure du bouton, la batterie n’est pas parfaitement verrouillée. Installez-la à fond, jusqu’à ce que le voyant rouge ne soit plus visible. Sinon, elle risque de tomber accidentellement de l’outil, en vous blessant ou en blessant une personne située près de vous.
  • N’appliquez pas une force excessive lors de l’installation de la batterie. Si la batterie ne glisse pas aisément, c’est qu’elle n’est pas insérée correctement. Système de protection de la batterie (batterie au lithium-ion comportant une étoile) (Fig. 2) Les batteries au lithium-ion comportant une étoile sont équipées d’un système de protection. Ce système coupe automatiquement l’alimentation en électricité vers l’outil afin de prolonger sa durée de vie. L’outil s’arrête automatiquement pendant l’utilisation lorsqu’il et/ou la batterie se trouvent dans l’une des situations suivantes :
  • Surchargé : L’outil fonctionne de manière à créer un courant anormalement élevé. Dans ce cas, relâchez la gâchette située sur l’outil et arrêtez l’application ayant provoqué la surcharge de l’outil. Ensuite, tirez à nouveau sur la gâchette pour redémarrer l’outil. Si l’outil ne démarre pas, la batterie est en surchauffe. Dans ce cas, laissez la batterie refroidir avant de tirer à nouveau sur la gâchette.
  • Basse tension : L’autonomie restante est trop basse et l’outil ne fonctionnera pas. Dans ce cas, retirez la batterie et rechargez-la. Interrupteur (Fig. 3) ATTENTION :
  • Avant d’insérer la batterie dans l’outil, vérifiez toujours que la gâchette fonctionne bien et revient en position d’arrêt lorsqu’elle est relâchée. Pour mettre l’outil en marche, appuyez simplement sur la gâchette. La vitesse de l’outil augmente à mesure que l’on accroît la pression exercée sur la gâchette. Pour l’arrêter, relâchez la gâchette.9 Marche arrière (Fig. 4) L’outil possède un inverseur qui permet de changer le sens de rotation. Appuyez sur le levier de l’inverseur par le côté A pour une rotation dans le sens des aiguilles d’une montre, ou par le côté B pour une rotation en sens inverse. La pression sur la gâchette n’est pas possible lorsque le levier de l’inverseur se trouve en position neutre. ATTENTION :
  • Vérifiez toujours le sens de rotation avant de mettre l’outil en marche.
  • N’actionnez l’inverseur qu’une fois l’outil complètement arrêté. Si vous changez le sens de rotation de l’outil avant l’arrêt de l’outil, vous risquez de l’endommager.
  • Lorsque vous n’utilisez pas l’outil, placez toujours le levier de l’inverseur en position neutre. Changement de vitesse (Fig. 5) Pour changer de vitesse, commencez par éteindre l’outil, puis déplacez le levier de changement de vitesse sur le côté “2” pour faire fonctionner l’outil à grande vitesse, ou sur le côté “1” pour le faire fonctionner à vitesse réduite. Vérifiez que le levier de changement de vitesse est réglé sur la bonne position avant de commencer le travail. Utilisez la vitesse qui convient pour le travail à effectuer. ATTENTION :
  • Placez toujours parfaitement le levier de changement de vitesse sur la position correcte. Si vous faites fonctionner l’outil avec le levier de changement de vitesse situé à mi-course entre le côté “1” et le côté “2”, il risque d’être endommagé.
  • N’actionnez pas le levier de changement de vitesse pendant que l’outil fonctionne. Vous pourriez endommager l’outil. Réglage du couple de serrage (Fig. 6) Le couple de serrage peut être ajusté sur l’une ou l’autre de 17 positions en tournant la bague de réglage de sorte que ses graduations s’alignent sur l’index du carter de l’outil. Le couple de serrage est minimal lorsque le numéro 1 est aligné sur l’index, et maximal lorsque l’indication est alignée sur l’index. L’embrayage glissera à des niveaux de serrage variés quand vous réglez le nombre de 1 à 16. L’embrayage est conçu pour ne pas glisser à l’index . Avant de commencer véritablement votre travail, enfoncez une vis d’essai dans le matériau ou dans une pièce similaire afin d’identifier le couple de serrage requis pour une utilisation donnée. ASSEMBLAGE ATTENTION :
  • Assurez-vous toujours que l’outil est hors tension et que la batterie est retirée avant d’effectuer toute intervention sur l’outil. Pour installer ou retirer l’embout ou le foret (Fig. 7) Tournez le manchon dans le sens inverse des aiguilles dune montre pour ouvrir les mâchoires du mandrin. Insérez le foret à fond dans le mandrin. Tournez le manchon dans le sens des aiguilles dune montre pour serrer le mandrin. Pour retirer l’embout/le foret, tournez le manchon dans le sens inverse des aiguilles dune montre. UTILISATION ATTENTION :
  • Insérez toujours la batterie bien à fond, jusqu’à ce qu’elle se verrouille en place. Si vous pouvez voir la partie rouge sur la face supérieure du bouton, la batterie n’est pas parfaitement verrouillée. Insérez-la à fond, jusqu’à ce que la partie rouge ne soit plus visible. Sinon, la batterie risque de tomber accidentellement de l’outil, en vous blessant ou en blessant une personne se trouvant près de vous. Vissage (Fig. 8) ATTENTION :
  • Ajustez la bague de réglage sur le niveau de couple qui convient au travail à effectuer. Placez la pointe de l’embout dans la tête de vis et appliquez une pression sur l’outil. Faites démarrer l’outil à vitesse réduite puis augmentez graduellement la vitesse. Libérez la gâchette dès que l’embrayage s’active. ATTENTION :
  • Assurez-vous que l’embout se trouve inséré bien droit dans la tête de la vis, faute de quoi la vis et/ou l’embout risquent d’être endommagés. REMARQUE :
  • Quand vous vissez des vis à bois, le perçage de trous- pilotes rendra votre tâche plus aisée et empêchera que le matériau ne se fende. Consultez le tableau.

Perçage Tournez d’abord la bague de réglage de sorte que l’index pointe sur l’indication . Procédez ensuite comme suit. Perçage du bois Pour percer dans le bois, vous obtiendrez de meilleurs résultats avec un foret à bois doté d’une vis de guidage. La vis de guidage facilite le perçage en entraînant le foret dans la pièce. Perçage du métal Pour que le foret ne glisse pas hors du trou lorsque vous commencez à le percer, faites une entaille à l’aide d’un pointeau et d’un marteau à l’emplacement prévu pour le Diamètre nominal des vis à bois (mm) Taille recommandée pour les trous-pilotes (mm) 3,1 2,0 - 2,2 3,5 2,2 - 2,5 3,8 2,5 - 2,8 4,5 2,9 - 3,2 4,8 3,1 - 3,4 5,1 3,3 - 3,6 5,5 3,7 - 3,9 5,8 4,0 - 4,2 6,1 4,2 - 4,410 perçage. Placez la pointe du foret dans l’entaille et commencez à percer. Lorsque vous percez du métal, utilisez un lubrifiant de coupe. Seuls le fer et le laiton font exception et doivent être percés à sec. ATTENTION :

  • Une pression excessive sur l’outil n’accélère pas le perçage. En fait, une pression excessive endommagera le bout du foret, réduira l’efficacité de l’outil et raccourcira sa durée de vie.
  • Une force énorme s’exerce sur l’outil et le foret lorsque ce dernier sort par la face opposée de la pièce. Tenez l’outil fermement et faites bien attention lorsque le foret se met à sortir par la face opposée de la pièce.
  • Un foret coincé peut être retiré en réglant simplement l’inverseur sur la rotation inverse pour faire marche arrière. L’outil peut toutefois faire brusquement marche arrière si vous ne le tenez pas fermement.
  • Immobilisez toujours les petites pièces à travailler dans un étau ou un dispositif de fixation similaire.
  • Si l’outil a fonctionné de façon continue jusqu’à ce que la batterie soit épuisée, laissez-le reposer pendant 15 minutes avant de poursuivre avec une batterie chargée. MAINTENANCE ATTENTION :
  • Assurez-vous toujours que l’outil est hors tension et que la batterie est retirée avant d’y effectuer tout travail d’inspection ou d’entretien.
  • N’utilisez jamais d’essence, de benzine, de diluant, d’alcool ou de produit similaire. Ces produits risquent de provoquer des décolorations, des déformations ou des fissures. Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, toute réparation et tout travail d’entretien ou de réglage doivent être effectués par un Centre de service après- vente agréé Makita, avec des pièces de rechange Makita.
  • Ces accessoires ou pièces complémentaires sont recommandés pour être utilisés avec l’outil Makita spécifié dans ce mode d’emploi. L’utilisation de tout autre accessoire ou pièce complémentaire peut comporter un risque de blessure. N’utilisez les accessoires ou pièces qu’aux fins auxquelles ils ont été conçus. Pour obtenir plus de détails sur ces accessoires, contactez votre Centre de service local Makita.
  • Divers types de batteries et chargeurs de marque Makita.
  • Adaptateur de rafraîchissement automatique
  • Étui en plastique REMARQUE :
  • Certains éléments de la liste peuvent être inclus en tant qu’accessoires standard dans le coffret de l’outil envoyé. Ils peuvent varier suivant les pays. Bruit ENG905-1 Les niveaux de bruit pondéré A typiques ont été mesurés selon la norme EN60745 : Modèle DDF343 Niveau de pression sonore (L

) : 70 dB (A) ou moins Incertitude (K) : 3 dB (A) Le niveau de bruit peut dépasser 80 dB (A) lors de l’utilisation. Modèle DDF453 Niveau de pression sonore(L

) : 72 dB (A) Incertitude (K) : 3 dB (A) Le niveau de bruit peut dépasser 80 dB (A) lors de l’utilisation. Portez des protections auditives. Vibration ENG900-1 La valeur totale de vibration (somme du vecteur triaxial) déterminée selon la norme EN60745 : Mode de fonctionnement : perçage du métal Émission de vibrations (a h,D ) : 2,5 m/s

ou moins Incertitude (K) : 1,5 m/s

  • La valeur de l’émission des vibrations déclarée a été mesurée conformément à la méthode de test standard et peut être utilisée afin de comparer des outils entre eux.
  • La valeur de l’émission des vibrations déclarée peut également être utilisée lors d’une évaluation préliminaire de l’exposition.
  • Selon la manière dont l’outil est utilisé, il est possible que l’émission des vibrations pendant l’utilisation réelle de l’outil électrique diffère de la valeur de l’émission déclarée.
  • Veillez à identifier les mesures de sécurité destinées à protéger l’opérateur et établies en fonction de l’estimation de l’exposition dans les conditions réelles d’utilisation (en prenant en compte toutes les étapes du cycle de fonctionnement, telles que les périodes de mise hors tension de l’outil, les périodes de fonctionnement au ralenti et les périodes de mise en route). Pour les pays d’Europe uniquement ENH101-17 Déclaration de conformité CE Makita déclare que la/les machine(s) suivante(s) : Nom de la machine : Perceuse-visseuse sans fil N° de modèle/Type : DDF343, DDF453 sont conformes aux directives européennes suivantes : 2006/42/CE sont produites conformément aux normes ou documents de normalisation suivants : EN6074511 Le dossier technique conforme à la norme 2006/42/CE est disponible auprès de : Makita, Jan-Baptist Vinkstraat 2, 3070, Belgique

3,1 2,0 - 2,2 3,5 2,2 - 2,5 3,8 2,5 - 2,8 4,5 2,9 - 3,2 4,8 3,1 - 3,4 5,1 3,3 - 3,6 5,5 3,7 - 3,9 5,8 4,0 - 4,2 6,1 4,2 - 4,444 προκαταρκτική αξιολόγηση της έκθεσης στους κραδασμούς. ΠΡΟΕΙΔΟΠΟΙΗΣΗ:
