MODE D'EMPLOI SR415 SPEKTRUM

Manuel d'utilisation SR415

La totalité des instructions, garanties et autres documents est sujette à modification à la seule discrétion d'Horizon Hobby, LLC. Pour obtenir la documentation à jour, rendez-vous sur le site www.horizonhobby.com et cliquez sur l'onglet de support de ce produit.

Signification de certains termes spécifique

Les termes suivants sont utilisés dans l'ensemble du manuel pour indiquer différents niveaux de danger lors de l'utilisation de ce produit:

REMARQUE: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégats matériels ET potentiellement un risque faible de blessures.

ATTENTION: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET des blessures graves.

AVERTISSEMENT: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégats matériels et des blessures graves OU engendrer une probabilité élevée de blessure superficielle.

14 ans et plus. Ceci nest pas un jouet.

AVERTISSEMENT: lisez la TOTALITE du manuel d'utilisation afin de vous familiariser avec les caractéristiques du produit avant de le faire fonctionner. Une utilisation incorrecte du produit peut entrainer l'endommagement du produit lui-même, ainsi que des risques de dégats matériels, voire de blessures graves.

Ceci est un produit de loisirs sophistique. Il doit être manipulé avec prudence et bon sens et requiert des aptitudes de base en mécanique. Toute utilisation de ce produit ne respectant pas les principes de sécurité et de responsabilité peut entrainer des dégats matériels, endommager le produit et provoquer des blessures. Ce produit n'est pas destiné à être utilisé par des enfants sans la surveillance directe d'unadulte. N'essayez pas de démonter le produit, de l'utiliser avec des composants incompatibles ou d'en améliorer les performances sans l'accord d'Horizon Hobby, LLC. Ce manuel comporte des instructions relatives à la sécurité, au fonctionnement et à l'entretien. Il est capital de dire et de respecter toutes les instructions et tous les avertissements du manuel avant l'assemblage, le réglage ou l'utilisation afin de manipuler correctement l'appareil et d'éviter tout dégâtmatériel ainsi que toute blessure grave.

ATTENTION AUx CONTREFACONS

Nous vous remercions d'avoir acheté un veritable produit Spektrum.

Toujours acheter chez un revendeur officiel Horizon hobby pour être sur d'avoir des produits authentiques. Horizon Hobby décline toute garantie et responsabilité concernant les produits de contrefon ou les produits se disant compatibles DSM ou Spektrum.

REMARQUE: Ce produit est uniquement réservé à une utilisation avec des modeles réduits radiocommandés de loisir. Horizon Hobby se dégage de toute responsabilité et garantie si le produit est utilisé d'autre manière que cette citée précédemment.

GARANTIE ET ENREGISTREMENT

Veuillez visitor www.spektrumrc.com/registration pour enregistrer en ligne votre produit.

Manuel d'utilisation SR415

Le récepteur Spektrum SR415 4 voies DSMR est compatible avec tous les émetteurs surface Spektrum DSMR.

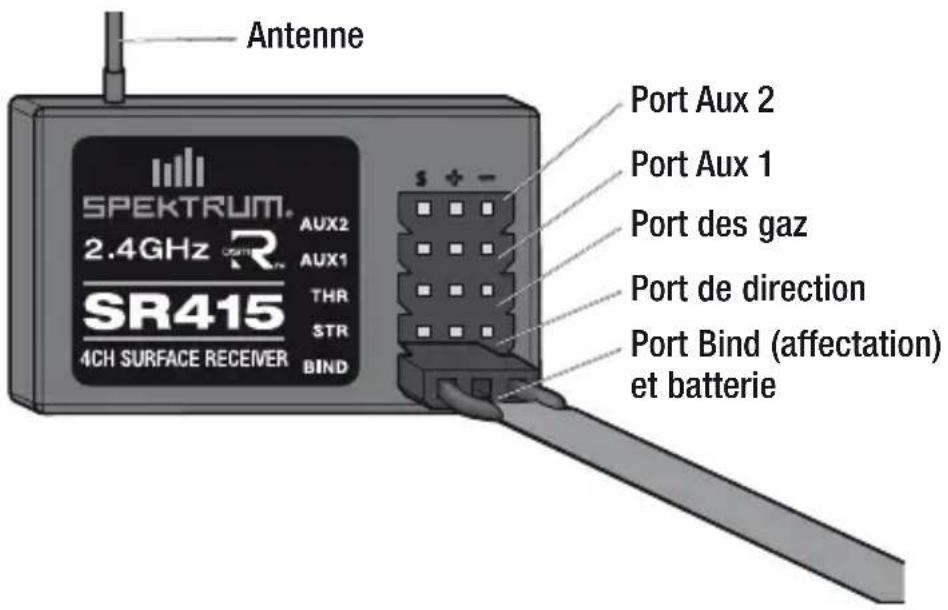

Caracteristiques

Modulation:DSMR/DSM2 Dimensions(LxH):38.5x23.6x14.3mm

Voies: 4 Masse: 8.8 g

Bande: 2.4GHz

Tension d'alimentation: 3.2-9.6V

Connexion et installation du récepteur

1. Assurez-vous que l'emplacement d'installation du recepteur sur le vehicule est parfaitement propre et sec.
2. Retirez le film de protection d'un côte de la mousse double-face.
3. Appliquez la mousse double-face sous le recepteur.
4. Retirez le deuxième film de protection de la mousse double face.
5. Placez le récepteur dans le vehicule. Appuyez sur le récepteur pour assurer le collage de la mousse double-face.
6. Placez l'antenne en hauteur à l'écart du récepteur. Plus l'antenne sera haute, meilleure la réception sera.

REMARQUE: Ne pas couper ou modifier l'antenne.

Failsafe (Les positions de sécurité intégrée)

Les positions de sécurité intégrée (falsafe) sont également régées lors de l'affection. Dans l'hypothèse peu probable d'une perte de la liaison radio en cours d'utilisation, le récepteur ramène le servo des gaz à sa position préprogrammée de falsafe (freinage maximal normalement) et les sorties des autres voies sont désactivées. Si le récepteur est mis sous tension avant l'émetteur, il bascule en mode falsafe et place le servo des gaz dans la position de falsafe préréglée. Une fois que l'émetteur est sous tension, les commandes reconnent leur fonctionnement normal.

ATTENTION: le Failsafe s'active uniquement en cas de perte du signal de l'émetteur. Le failsafe n'est PAS activé si la charge de la batterie du récepteur est faible ou en cas de perte de puissance du récepteur.

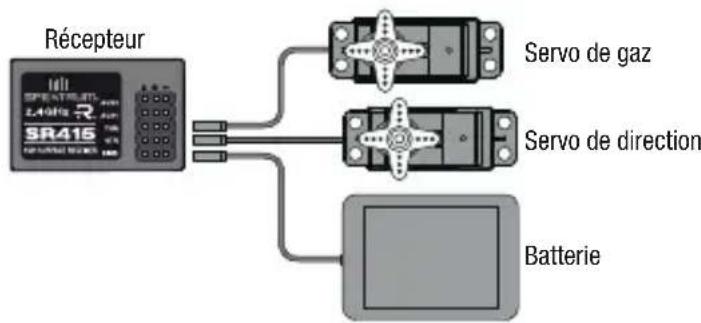

Installation du récepteur avec pack batterie

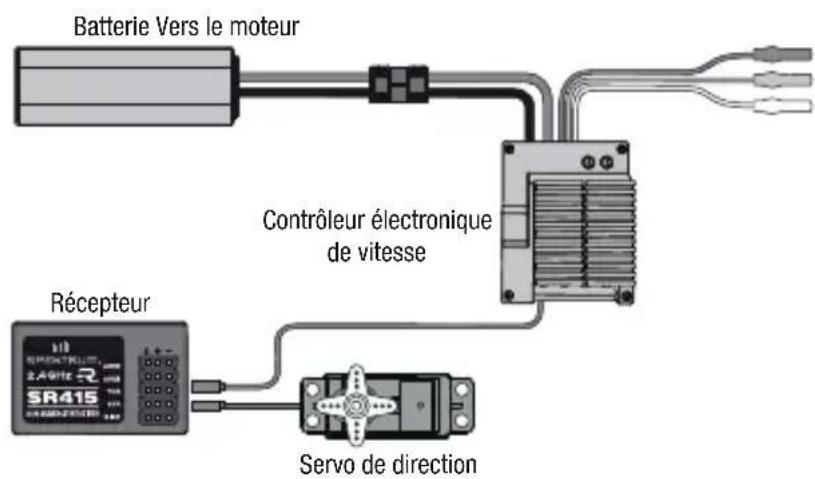

Installation du récepteur avec ESC

Affectation du récepteur à l'émetteur

Voues devez afferce le recepteur à votre émetteur avant utilisation. Durant l'affection, le recepteur enregistre l'identifiant unique de votre émetteur. Avres l'affection le recepteur repondra uniquement aux ordres de votre émetteur.

Binding

1. Insérez la prise d'aftection dans le port BIND du récepteur.
2. Connectez une batterie entierement chargée à un port libre du récepteur. La tension doit être de 6V minimum (9.6V max). La DEL orange du récepteur va semettre à clignoter indiquant l'entrée en mode affectation.

Si le vehicule est équipé d'un contrôleur electronique de vitesse :

• Connectez le contrôleur à la voie des gaz du récepteur.

• Connectez une batterie entièrement chargee au contrôleur, puis mettez le contrôleur sous tension.

• En plaçant la commande des gaz en position désirée pour le failsafe (Freins à fond), mettez l'émetteur en mode affectation. Maintenez la commande en position de failsafe jusqu'à la fin du processus d'aftection.

• La DEL orange du récepteur s'éclaire fixement quand le processus d'affection est terminé.

ATTENTION: La voie des gaz et la voie de direction sont activées quand le processus d'afliction est terminé. Tenez vos mains, cheveux et pendents à l'écart des pieces en rotation du vehicule.

1. Retirez la prise d'aftection du récepteur et rangez-la soigneusement. Si la prise d'aftection reste dans le récepteur, il entrera de nouveau en mode affectation lors de la mise sous tension suivante.

Il est nécessaire de procéder à une nouvelle affectation uniquement si l'on souhaite d'autres positions de sécurité, par exemple si la course des servos a été inversée après l'afliction initiale ou si le récepteur doit être affecté à une nouvelle mémoire de modèle.

Guide de dépannage 2.4GHz

Problème Cause possible Solution
Le système ne se connecte pas	L'émetteur et le récepteur sont trop proches l'un de l'autre	Éloignez l'émetteur du récepteur d'une distance d'environ 2m
	Vous étés à proximité d'objets métalliques	Déplacez-vous dans une zone comptant moins d'objets métalliques
	Le récepteur est affecté à une autre mémoire de l'émetteur	Assurez-vous que la mémoire sélectionnée correspond au modele utilisé
	L'émetteur a été replaced en mode affectation et n'est plus affecté à l'émetteur	Réaffectez votre émetteur et votre récepteur
Le récepteur passée en mode failsafe à une faible distance de l'émetteur	Contrôlez l'état de l'antenne du récepteur	Assurez-vous que l'antenne du récepteur est bien dans un tube au plus haut du vehicule
		Remplacez le récepteur ou contactez le service technique Horizon Hobby
Le récepteur ne répond pas durant l'utilisation	Batterie de réception faible. Si la tension de la batterie est faible, la tension peut momentarilyément descendre sous 3.5V causant la déconnexion-temporaire du récepteur	Rechargez la batterie de réception ou de propulsion du vehicule. Les récepteurs Spektrum nécessitate une tension minimale de 3.5V
	Câbles abîmés ou débranchés entre la batterie et le récepteur	Contrôlez l'état des câbles et remplacez-les s'ils sont endommagés

Garantie et réparations

Durée de la garantie

Garantie exclusive - Horizon Hobby, LLC. (Horizon) garantit que le Produit achete (le « Produit ») sera exempt de defaults matériels et de fabrication à sa date d'achat par l'Acheteur. La durée de garantie correspond aux dispositions légales du pays dans lequel le produit a été acquis. La durée de garantie est de 6 mois et la durée d'obligation de garantie de 18 mois à l'expiration de la période de garantie.

Limitations de la garantie

(a) La garantie est donnée à l'acheteur initial (« Acheteur ») et n'est pas transférable. Le recours de l'acheteur consiste en la réparation ou en l'échange dans le cadre de cette garantie. La garantie s'applique uniquement aux produits achétés chez un revendeur Horizon agréé. Les ventes faites à des tiers ne sont pas couvertes par cette garantie. Les revendifications en garantie seront acceptées sur fourniture d'une preuve d'achat valide uniquement. Horizon se réserves le droit de modifier les dispositions de la présente garantie sans avis préalable et révoque alors les dispositions de garantie existantes.
(b) Horizon n'endosse aucune garantie quant à la vendabilité du produit ou aux capacités et à la forme physique de l'utilisateur pour une utilisation donnée du produit. Il est de la seule responsabilité de l'acheteur de vérifier si le produit correspond à ses capacities et à l'utilisation prévue.
(c) Recours de l'acheteur - Il est de la seule discrétion d'Horizon de déterminer si un produit représentant un cas de garantie sera réparé ou échéné. Ce sont la les recours exclusifs de l'acheteur lorsqu'un défaut est constaté.

Horizon se reserve la possibilité de vérifier tous les éléments utilisés et susceptibles d'être intégrés dans le cas de garantie. La décision de réparer ou de remplancer le produit est du seul ressort d'Horizon. La garantie exclut les defaults esthétiques ou les défauts provoqués par des cas de force majeure, une manipulation incorrecte du produit, une utilisation incorrecte ou commerciale de ce dernier ou encore des modifications de chaque nature qu'elles soient.

La garantie ne couvre pas les dégats résultat d'un montage ou d'une manipulation erronés, d'accidents ou encore du fonctionnement ainsi que des tentatives d'entretien ou de réparation non effectuees par Horizon. Les retours effectués par le fait de l'acheteur directement à Horizon ou à l'une de ses représentations nationales requisereNT une confirmation écrite.

Limitation des dégats

Horizon ne saurait être tenu pour responsable de dommages conséquents directs ou indirects, de pertes de revenus ou de pertes commerciales, liés de quelles manières que ce soit au produit et ce, indépendamment du fait qu'un recours puisse être formulé en relation avec un contrat, la garantie ou l'obligation de garantie. Par ailleurs, Horizon n'acceptera pas de recours issus d'un cas de garantie lorsque ces recours dépassent la valeur unitaire du produit. Horizon n'exerce aucune influence sur le montage, l'utilisation ou la maintenance du produit ou sur d'eventuelles combinaisons de produits choisisies par l'acheteur. Horizon ne prend en compte aucune garantie et n'accepteaucun recours pour les blessures ou les dommages pouvant en résultat. En utilisant et en montant le produit, l'acheteur accepte sans restriction ni réserve toutes les dispositions relatives à la garantie figurant dans le present document.

Si vous n'êtes pas prét, en tant qu'acheteur, à accepter ces dispositions en relation avec l'utilisation du produit, nous vous demandons de restituer au vendeur le produit complet, non utilisé et dans son emballage d'origine.

Indications relatives à la sécurité

Ceci est un produit de loisirs perfectionné et non un jouet. Il doit être utilisé avec précaution et bon sens et nécessite quelques aptitudes mécaniques ainsi que mentales. L'incapacité à utiliser le produit de manière sure et raisonnable peut provoquer des blessures et des dégats matériels conséquents. Ce produit n'est pas destiné à être utilisé par des enfants sans la surveillance par un tuteur. La notice d'utilisation contient des indications relatives à la sécurité ainsi que des indications concernant la maintenance et le fonctionnement du produit. Il est absolument indispensable de dire et de comprendre ces indications avant la première mise en service. C'est uniquement ainsi qu'il sera possible d'éviter une manipulation erronée et des accidents entrainant des blessures et des dégats.

Questions, assistance et réparations

Votre revendeur spécialised local et le point de vente ne peuvent effectuer une estimation d'éligibilité à l'application de la garantie sans avoir consulté Horizon. Cela vaut également pour les réparations sous garantie. Vous voudrez bien, dans un tel cas, contacter le revendeur qui convendra avec Horizon d'une décidasion appropriée, destinée à vous aider le plus rapidement possible.

Maintenance et réparation

Si vous produit doit faire l'objet d'une maintenance ou d'une réparation, adressez-vous soit à votre revendeur spécialisé, soit directement à Horizon. Emballez le produit soigneusement. Veuillez notes que le carton d'emballage d'origine ne suffit pas, en règle générale, à protéger le produit des dégats pouvant survenir pendant le transport. Faites appel à un service de messagerie

proposant une fonction de suivi et une assurance, puisque Horizon ne prend aucune responsabilité pour l'expédition du produit jusqu'à sa réception acceptée. Veuillez joindre une preuve d'achat, une description détaillée des defaults ainsi qu'une liste de tous les éléments distincts envoyés. Nous avons de plus besoin d'une adresse complète, d'un numéro de téléphone (pour demander des renseignements) et d'une adresse de courriel.

Garantie et réparations

Les demandes en garantie seront uniquement traitées en presence d'une preuve d'achat originale émanant d'un revendeur spécialisé/agréé, sur laquelle figurent le nom de l'acheteur ainsi que la date d'achat. Si le cas de garantie est confirmé, le produit sera réparé Cette décision relève uniquement de Horizon Hobby.

Réparations payantes

En cas de réparation payante, nous établissons un devis que nous transmettons à votre revendeur. La réparation sera seulement effectuee après que nous avons reçu la confirmation du revendeur. Le prix de la réparation devra être acquitté au revendeur. Pour les réparations payantes, nous facturons au minimum 30 minutes de travail en atelier ainsi que les frais de réexpédition. En l'absence d'un accord pour la réparation dans un-delai de 90 jours, nous nous réservons la possibilité de détruire le produit ou de l'utiliser autrement.

ATTENTION: Nous n'effectuons de réparations payantes que pour les composants électroniques et les moteurs. Les réparations touchant à la mécanique, en particulier celles des hélicosptères et des voitures radiocommandées, sont extrémement couteuses et doivent par conséquent être effectuees par l'acheteur lui-même.

Coordonnées de Garantie et réparations

Pays d'achat Horizon Hobby Adresse			Numéro de téléphone/E-mail
France Horizon Hobby SAS	11 Rue Georges Charpak 77127 Lieusaint	[phone] info.france@horizonhobby. com

Information IC

Leprésent apparéil est conforme aux CNR d'Industrie Canada applicables aux apparéils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l' apparéil ne doit pas produit de brouillage, et (2) l'utilisateur de l' apparéil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromètement le fonctionnement.

Déclaration de conformité de l'union française :

CE Declaration de conformité de l'union europeenne : Horizon Hobby, LLC déclare par la présente que ce produit est en conformité avec les exigences essentielles et les autres dispositions dela RTTE, CEM,

DBT Directive.

Une copie de la déclaration de conformité Européenne est disponible à: http://www.horizonhobby.com/content/support-render-compliance.

Elimination dans l'Union Européenne

Ce produit ne doit pas etre elimine avec les ordures menagères. Il est de la responsabilité de l'utilisateur de remetre le produit a un point de collecte officiel des déchets d'équipements électriques. Cette procédure permet de garantir le respect de l'environnement et l'absence de sollicitation excessive des ressources naturelles. Elle protège de plus le bien-etre de la communauté humaine. Pour plus d'informations quant aux lieux d'éliminations des déchets d'équipements électriques, vous pouvez contacter votre mairie ou le service local de traitement des ordures menagères.
