MODE D'EMPLOI TM79B ELRO

Sécurité contre les surlensions (uniquement minuterie TM79B)
La minuterie protège l'éclairage et les appareils raccordés contre les crôtes de tension.
3500A (8x20μ s)
Protection signifie dans ce cas :phase/zéro

6.FONCTION HASARD RANDOM

Avec la fonction Hasard, la minuterie allume et éteint l'éclairage raccordé (ou d'autres appareils) au hasard, donc sans programmation particulière. Le nombre de commutation peut varier de 4 à 12 par jour, la durée de commutation de 5 à 60 minutes. Cette fonction sert avant tout à proléger la maison. Pendant votre absence, l'éclairage (et d'autres appareils) s'allume et s'éteint au hasard, donnant ainsi l'impression que quelqu'un est présent. Sélectionnez le symbole RAND à l'écran à l'aide de la touche MODE. Pour éteindre cette fonction, appuyez simplement sur la touche MODE et sélectionnez le mode AUTO : la minuterie reprend votre programmation.

7.Compteur à rebours

Les appareils raccordés se mettent en MARCHE ou à l'ARRÊT après expiration du laps de temps programmé. Le compte à rebours peut être programmé entre 10 minutes et un maximum de 90 minutes (1,5 heure). A l'aide de la touche ON/OFF, sélectionnez le symbole :

pour la mise en marche après expiration

Pour la mise à l'arrêt après l'expiration.

Sélectionnez ensuite la symbole à l'aide de la touche MODE Vous pouvez prolonger le laps de temps jusqu'à un maximum de 90 minutes (par pas de 10) à l'aide de la touche REGLAGE

Après 15 secondes, le symbole se met à clignoter pour indiquer que le compteur à rebours est amorcé.

Utilisez la touche ENTREE pour passer de l'heure actuelle au compte à rebours. Pendant l'heure actuelle, le symbole du compteur à rebours continue à clignoter. Utilisez la touche MODE pour passer au mode AUTO. La minuterie reprend votre programmation.

8.Fonction heure d'été S S

Une seule opération suffit pour adapter les programmations au passage à l'heure d'été.

Allez au symbole (S bas à droite de l'écran) à l'aide de la touche MODE.

Appuyez ensuite sur la touche ENTREE, S apparaît en haut à gauche de la fenêtre, l'heure affichée est avancée d'1 heure.

Retournez à AUTO à l'aide de la touche MODE. A la fin de l'heure d'été, vous retournez au symbole en bas à droite de l'affichage à l'aide de la touche MODE, appuyez ensuite sur la touche ENTREE, le symbole en haut à gauche disparaît, l'heure recule d'1 heure, ensuite revenez au mode AUTO à l'aide de la touche MODE.

Remarque 4 : Si l'heure d'été est déjà en cours, nous vous conseillons de programmer la minuterie sur l'heure d'été au préalable afin d'éviter des problèmes au moment du passage de l'heure d'été à l'heure normale.

9.Transition

Si vous voulez actionner (MARCHE/ARRET) l'éclairage ou un autre appareil indépendamment de la programmation en cours, appuyez simplement sur la touche ON/OFF. Pendant la transition, le symbole de la petite main (en bas à droite) apparaît à l'écran à titre indicatif. Pour revenir à la programmation, sélectionnez le mode AUTO à l'aide de la touche MODE.

9

Les données programmées dans l'exemple du paragraphe 4 "Programmation des heures de commutation" ne sont évidemment pas les heures que vous voulez utiliser. Elles vous ont servi à apprendre comment utiliser la minuterie. Nous vous conseillons d'utiliser le tableau ci-dessous. Indiquez les heures que vous voulez programmer, puis procédez à la programmation.

PROG MARCHE ARRET JOUR / SEMAINE / 1-2-3-4-5 / 5-6-7 / 6-7
P1 ----:---- ----:----
P2 ----:---- ----:----
P3 ----:---- ----:----
P4 ----:---- ----:----
P5 ----:---- ----:----
P6 ----:---- ----:----
P7 ----:---- ----:----
P8 ----:---- ----:----
P9 ----:---- ----:----
P10 ----:---- ----:----
P11 ----:---- ----:----
P12 ----:---- ----:----
P13 ----:---- ----:----
P14 ----:---- ----:----
P15 ----:---- ----:----
P16 ----:---- ----:----
P17 06 : 30 07 : 00
P18 07 : 00 07 : 30
P19 07 : 30 08 : 00
P20 18 : 00	19 : 00
P21 19 : 00	20 : 00
P22 20 : 00	21 : 00

* P17 à 22 sont préprogrammés et ne peuvent donc être modifiés. Vous pouvez par contre sélectionner
jour ou le groupe de jours où ces programmes doivent être actionnés. Procadez comme suité:
-Allez à P17 MARCHE avec la touche PROG (en mode AUTO) et appuyez sur ON/OFF.
L'heure programmée 06:30 MARCHE apparaît, appuyez sur ENTREE, la sélection des jours
clignote, programmez celle-ci à l'aide de la touche REGLAGE.
* Les heures à programmer remplacent automatiquement les données précédentes (comme décrit au chapitre 4).
* Il est également possible de programmer au-delà de minuit. Attentioné! Vous programmez :
P14 MARCHE lundi (1) 23.30 / P14 ARRET mardi (2) 02:30
La minuterie est actionnée le lundi soir à vingt-trois heures trente et s'arrête durant la même nuit, à
eux heures trente du mardi matin

Remarque : Il est à présent 22:00, vous programmez 21:00 MARCHE / 23:00 ARRET. La minuterie n'allume l'éclairage ou les appareils raccordés qu'à la prochaine occurrence de l'heure 21:00.

Remarque : Veillez de préférence à ce que les heures des différentes périodes de commutation ne se chevauchent pas le même jour ou le même groupe de jours. Si c'est le cas, la minuterie est actionnée à l'heure prioritaire, à savoir le moment d'interruption/arrêt.

8

3. RÉGLAGE DU JOUR ET DE L'HEURE

3.1 Sélectionnez le symbole MINUTERIE dans la fenêtre à l'aide de la touche MODE
3.2 Programmez le jour de la semaine à l'aide de la touche REGLAGE (1 = lundi, 2 = mardi etc.) 3.3 Appuyez sur la touche ENTREE, l'affichage des heures clignote et peut à présent être programmé à l'aide de la touche REGLAGE.
3.4 Appuyez sur la touche ENTREE, l'affichage des minutes clignote et peut à présent également être programmé à l'aide de la touche REGLAGE.
3.5 Appuyez sur la touche ENTREE, l'affichage du jour clignote à nouveau, appuyez sur MODE, les données sont enregistrées et la minuterie se trouve en mode AUTO.

Remarque :

L'heure d'été est-elle actuellement en coursÉ? Dans ce cas, ne programmez l'heure actuelle qu'après avoir programmé l'heure d'été, voir remarque paragraphe 8, ou programmez l'heure actuelle une heure en avance et programmez ensuite l'heure d'été.

4. PROGRAMMATION DES HEURES DE COMMUTATION

Les heures de commutation ne peuvent être programmées ou modifiées que quand la minuterie est en mode AUTO. Il est possible de programmer 16 heures de commutation, P1 à P16. Un moment de commutation commence et finit par deux

heures à programmer P01 --:-- (marche) P01 --:-- (arrêt) Programmez ensuite le ou les jours. Vous avez le choix entre les options suivantes:

- les jours séparément

- tous les jours en même temps (1-2-3-4-5-6-7)

- uniquement les jours de travail, lundi à vendredi (1-2-3-4-5)

- vendredi, samedi et dimanche (5-6-7)

- samedi et dimanche (6-7)

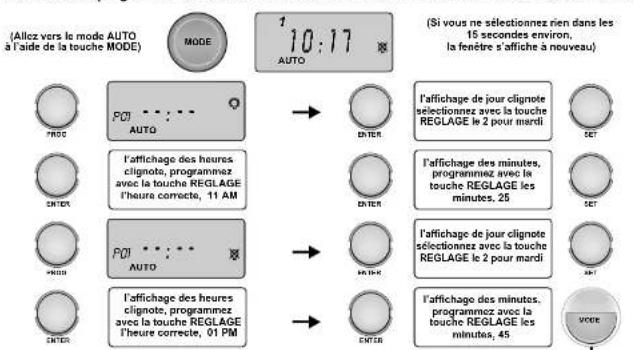

Suivez le schéma * ci-dessous (de gauche à droite) à la lettre.

Les heures à programmer sont les suivantesÉ: P01 MARCHE 11:25 / P01 ARRET 13:45 / MARDI

*SCHÉMA
Dans la fenêtre ici représentée, il est lundi, dix heures vingt-deux minutes du matin. Vous avez programmé P01 MARCHE 11:25 / P01 ARRET 13:45 / MARDI La minuterie est actionnée le lendemain pour la première fois

Programma nummer/ programmer Zomertijd aanduiding / Fonction heure d'été S 1 2 3 4 5 6 7 P23 12:00 AUTO RAND S Dagaanduiding l'affichage de jour Aan / uit indikatie l'affichage marche / arret Overbruggen Transition Zomertijd functie l'affichage heure d'été Terugloop timer Compteur à rebours Willekeur functie Fonction hasard Random Programmerling Programmation Actuele tijdsinstelling l'affichage l'heure

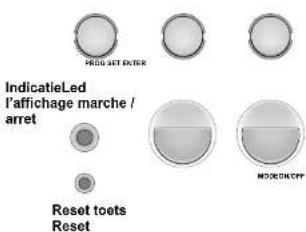

INDICATIELED l'affichage marche / arret Reset toets Reset

1.GÉNÉRALITÉS

TM79B est une minuterie numérique multifonctionnelle. Ses fonctions étendues, les 22 programmes de minuterie et la puissance d'interruption de 3500 watts autorisent un grand nombre d'applications: éclairage intérieur et extérieur, machine à laver, sèche-linge, pompe d'étang... bref, tous les appareils qui doivent être mis en marche et à l'arrêt régulièrement et pour lesquels il n'est pas nécessaire de rester à la maison. L'utilisation de la minuterie est très conviviale grâce aux 5 boutons-poussOs. Lisez attentivement ce mode d'emploi afin d'utiliser au mieux les nombreuses possibilités de la minuterie.

* 16 moments de commutation programmables. Chaque période de commutation commence et finit par deux heures à programmer, P1 ON et P1 OFF (marche et arrêt). P17 à P22 sont préprogrammés. Tous ces programmes peuvent être appliqués:

• aux jours séparement à tous les jours en m ^2
• a tous les jours en même temps (1-2-3-4-5-6-7)
• aux jours ouvrables, lundi à vendredi (1-2-3-4-5)
• au vendredi, samedi et dimanche (5-6-7)
• au samedi et dimanche (6-7)
  Fonction heure d'été. Une simple opération suffit pour adapter toutes les programmations à l'heure d'été.
  Hasard. La minuterie allume et éteint l'éclairage (et d'autres appareils) au hasard, donc sans programmation particulière. Cette fonction donne l'impression d'une présence lorsque vous êtes absent.
  Transition. Une simple pression sur une touche permet de "sauter" le programme provisoirement. Quelle que soit la programmation sélectionnée, il est possible d'allumer ou d'éleindre les appareils raccordés à la minuterie.
  Rebours. Les appareils raccordés s'allument ou s'éteignent lorsque l'heure programmée à l'avance est expirée.
  Avec 2 piles alcalines de type "AAA" 1,5 volt (non fournies), la minuterie peut être déplacée d'une prise à une autre sans perdre les programmations.

2. PLACEMENT DES PILES

1- Ouvrez le compartiment des piles à l'arrière de la minuterie.
2- Insérez 2 piles (AAA 1,5Volt alcalines). Attention à la polarité (+ en -). Voir illustration dans le compartiment à piles.
3- Refermez le compartiment à piles. Procédez avec prudence, sans forcer. Insérez la face Supérieure, puis faites 'cliquar' la partie inférieure.

4- Le message suivant apparaît :

5- Si ce n'est pas le cas, enfoncez la touche reset à l'aide d'un objet pointu, par exemple une agrafe dépliée.

Reset, amorcez si la

minuterie ne s'active pas automatiquement après insertion des piles
