NSH 145 - Chauffage AEG - Notice d'utilisation et mode d'emploi gratuit

Type de chauffage	Radiateur à pierre naturelle
Matériau principal	Pierre naturelle
Installation	Murale ou au sol
Alimentation	Électrique
Puissance	Non précisé
Dimensions	Non précisées
Poids	Non précisé
Couleur	Naturelle (pierre)
Utilisation	Chauffage d'appoint ou principal
Type de pierre	Non précisé
Contrôle	Non précisé
Garantie	Non précisée
Normes	Conforme aux normes en vigueur
Accessoires inclus	Non précisés
Poids maximal supporté	Non précisé
Mode de fonctionnement	Chauffage par rayonnement

FOIRE AUX QUESTIONS - NSH 145 AEG

Comment installer le chauffage au sol AEG NSH 145 ?

Pour installer le chauffage au sol AEG NSH 145, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que la surface est propre et sèche, puis placez les éléments chauffants selon le schéma recommandé.

Quel est le temps de chauffe du AEG NSH 145 ?

Le temps de chauffe du AEG NSH 145 dépend de la température ambiante initiale et des paramètres de réglage. En général, il peut atteindre la température souhaitée en 30 à 60 minutes.

Le chauffage au sol AEG NSH 145 est-il adapté à une utilisation avec un thermostat ?

Oui, le AEG NSH 145 peut être utilisé avec un thermostat compatible pour un meilleur contrôle de la température et une efficacité énergétique accrue.

Comment nettoyer le chauffage au sol AEG NSH 145 ?

Pour nettoyer le AEG NSH 145, débranchez-le et utilisez un chiffon humide. Évitez les produits abrasifs ou les nettoyants agressifs qui pourraient endommager les surfaces.

Que faire si le chauffage au sol ne fonctionne pas ?

Si le chauffage au sol AEG NSH 145 ne fonctionne pas, vérifiez que l'appareil est correctement branché et que le thermostat est réglé sur une température élevée. Si le problème persiste, consultez le service client.

Quelle est la puissance du chauffage au sol AEG NSH 145 ?

Le chauffage au sol AEG NSH 145 a une puissance de 1450 W.

Le AEG NSH 145 peut-il être utilisé dans une salle de bain ?

Oui, le AEG NSH 145 est conçu pour être utilisé dans des environnements humides, mais assurez-vous de respecter les normes de sécurité électrique pour les installations dans les salles de bain.

Quelle est la garantie du produit AEG NSH 145 ?

Le chauffage au sol AEG NSH 145 est généralement couvert par une garantie de 2 ans. Veuillez consulter le manuel d'utilisation pour les détails spécifiques.

MODE D'EMPLOI NSH 145 AEG

Radiateur à pierre naturelle

Notice d'utilisation et de montage

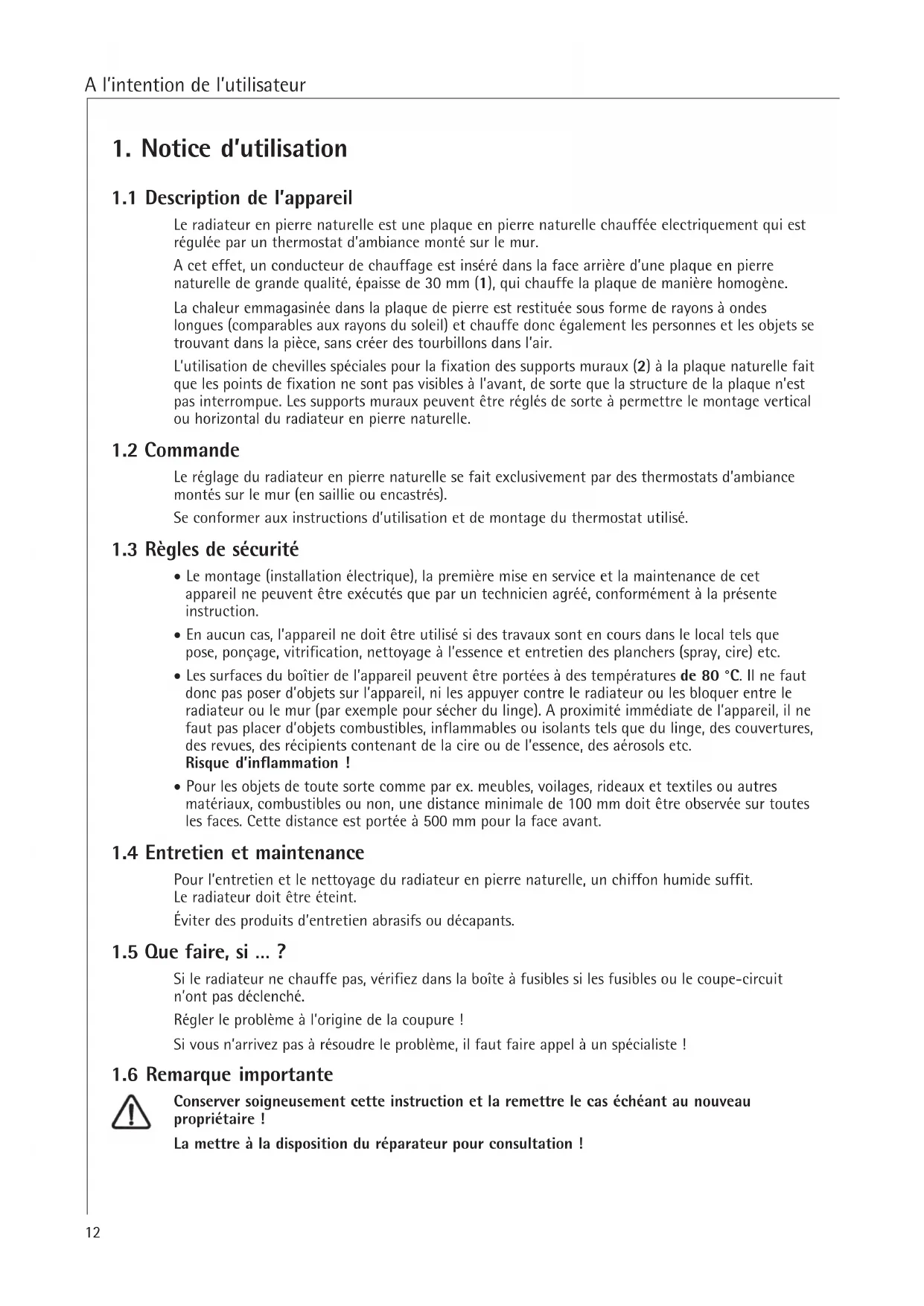

1. Notice d'utilisation 12

1.1 Description de l'appareil 12 1.2Commande 12 1.3 Regles de sécurité 12 1.4 Entretien et maintenance 12 1.5 Que faire, si...? 12 1.6 Remarque importante 12

2. Notice de montage 13

2.1 Composition de l'appareil 13 2.2 Caracteristiques techniques 13 2.3 Prescriptions et dispositions réglementaires 14 2.4 Lieu de montage 14 2.5 Montage de l'appareil 14 2.6Premiere mise en service 15 2.7 Remise 15 2.8 Accessoires speciaux 15

3. Garantie 15

3.1 Environnement et recyclage 15

1.1 Description de l'appareil

Le radiateur en pierre naturelle est une plaque en pierre naturelle chauffée électriquement qui est régulée par un thermostat d'ambiance monté sur le mur.

A cet effet, un conducteur de chauffage est inséré dans la face arrière d'une plaque en pierre naturelle de grande qualité, épaisse de 30 mm (1), qui chauffe la plaque de manière homogène.

La chaleur emmagasinée dans la plaque de pierre est restituée sous forme de rayons à ondes longues (comparables aux rayons du soleil) et chauffe donc également les personnes et les objets se trouvant dans la pièce, sans créer des tourbillons dans l'air.

L'utilisation de chevilles spéciales pour la fixation des supports muraux (2) à la plaque naturelle fait que les points de fixation ne sont pas visibles à l'avant, de sorte que la structure de la plaque n'est pas interrompue. Les supports muraux peuvent être réglés de sorte à permettre le montage vertical ou horizontal du radiateur en pierre naturelle.

1.2 Commande

Le réglage du radiateur en pierre naturelle se fait exclusivement par des thermostats d'ambiance montés sur le mur (en saillie ou encastrés).

Se conformer aux instructions d'utilisation et de montage du thermostat utilisé.

1.3 Règles de sécurité

• Le montage (installation électrique), la première mise en service et la maintenance de cet appareil ne peuvent être exécutés que par un technicien/agréé, conformément à la présente instruction.
• En aucun cas, l'appareil ne doit être utilisé si des travaux sont en cours dans le local tels que pose, ponçage, vitrification, nettoyage à l'essence et entretien des planchers (spray, dilué) etc.
• Les surfaces du boîtier de l'appareil peuvent être portées à des températures de 80°C. Il ne faut donc pas poser d'objets sur l'appareil, ni les appuyer contre le radiateur ou les bloquer entre le radiateur ou le mur (par exemple pour sécher du linge). À proximité immédiate de l'appareil, il ne faut pas placer d'objets combustibles, inflammables ou isolants tels que du linge, des couvertures, des revues, des récipients contenant de la cire ou de l'essence, des aerosols etc. Risque d'inflammation!
• Pour les objets de toute sorte comme par ex. meubles, voilages, rideaux et textiles ou autres matériaux, combustibles ou non, une distance minimale de 100mm doit être observée sur toutes les faces. Cette distance est portée à 500mm pour la face avant.

1.4 Entretien et maintenance

Pour l'entretien et le nettoyage du radiateur en pierre naturelle, un chiffon humide suffit. Le radiateur doit être éteint.

Éviter des produits d'entretien abrasifs ou décapants.

1.5 Que faire si... ?

Si le radiateur ne chauffe pas, vérifiez dans la boîte à fusibles si les fusibles ou le coupe-circuit n'ont pas déclenché.

Régler le problème à l'origine de la coupure!

Si vous n'arrivez pas à résoudre le problème, il faut faire appel à un spécialiste !

1.6 Remarque importante

Conserver soigneusement cette instruction et la remettre le cas échéant au nouveau propriétaire !

Lamettrea la disposition du réparateur pour consultation!

2. Notice de montage

La mise en place, le raccordement électrique et la première mise en service doivent être confiés à un spécialiste homologué par l'entreprise de distribution d'électricité et être réalisés conformément à la présente notice de montage.

2.1 Composition de l'appareil

1 Plaque en pierre naturelle 2 Supports muraux 3 Câble de chauffage incorporé 4 Câble de raccordement au secteur 5 Entretoises 6 Vis de fixation pour le support mural 7 Vis avec tête à six pans

Un système de canaux est fait dans la face arrière des panneaux en pierre naturelle dans laquelle chemine une résistance chauffante avec deux automatiques thermostats limiteurs de sécurité.

Le système de canaux est rempli d'une colle à marbre.

2.2 Caractéristiques techniques

Type NSH 35 NSH 65 NSH 85 NSH 115 NSH 145
Type de pierre (VA / JA / VO / MC / PR / SA / PA / LA / ...)
Puisance nominale W 350 650 850 1150 1450
Tension nominale	1/N ~ 230 V 50 Hz
Dimensions h x l x p mm	400 x 600 x 30	400 x 1000 x 30	500 x 1000 x 30	600 x 1000 x 30	600 x 1250 x 30
Poids kg	21	35	44	52	62
Raccordment secteur	linne de raccordement environ 100 cm; raccordement fixe; 2 x 0,75 mm²
Classe de protection	II
Type de protection	IP 25, protégé contre les projections d'eau
Certificates de contrôle	VDE, EMV, GS, CCA, CE

2.3 Prescriptions et dispositions réglementaires

• L'appareil ne doit être fixé que sur un mur vertical, résistant à des températures d'au moins 90 °C.
• Les distances minimales des surfaces des objets voisins doivent être respectées.
• La plaque signalétique doit être prise en compte. La tension indiquée doit être identique à la tension secteur.
• Tous les travaux électriques de raccordement et d'installation doivent être exécutés conformément aux règlements du VDE (DIN VDE 0100 T520 A3), aux prescriptions de l'entreprise de distribution d'électricité du lieu d'installation ainsi qu'aux prescriptions nationales et régionales applicables.
• Le raccordement au secteur doit impérativement être fixe. L'appareil ne doit pas être fixe directement sous une prise de courant murale.
• Il doit être possible de couper l'appareil du secteur par une distance de séparation d'au moins 3 mm sur tous les pôles. L'installation avec une ligne de raccordement fixe n'est pas autorisée.
• Lorsque le radiateur est installé dans des locaux contenant une baignoire ou une douche, la zone de protection imposée par la norme VDE 0100, chapitre 701 doit être observée, ainsi que les indications portées sur la plaque signalétique de l'appareil.
• L'appareil doit être fixé de manière à ce que les dispositifs de commutation et de réglage ne puissent pas être touchés par une personne se trouvant dans la baignoire ou sous la douche.
• Les moyens de fonctionnement doivent être calculés en fonction de la puissance nominale absorbée des appareils.
• Dans les locaux avec baignoire et/ou douche, la prise de raccordement ne doit pas se trouver dans les zones protégées 1 et 2.

2.4 Lieu de montage

Le radiateur en pierre naturelle est exclusivement prévu pour le montage mural fixe. Il convient de veiller à ce que le mur soit suffisamment porteur.

Le montage est possible dans toutes les pièces, dans les salles de bain, le radiateur en pierre naturelle peut être monté dans la zone protégée 2.

2.5 Montage de l'appareil

Le radiateur a été conçu en usine pour un montage horizontal.

Pour le montage vertical, il faut, avant le début du montage, procéder aux modifications suivantes :

Le support mural placé au-dessus de la ligne de raccordement secteur (2) doit être échangé avec l'entretoise (5) placée en diagonale.

Veiller à ce que le câble de raccordement au secteur se trouve toujours au bord inférieur du radiateur.

Tournez vers le bas les deux supports muraux avec leurs trous oblongs.

Serrer avec précaution les vis de fixation (6) dans le radiateur en pierre naturelle. Un serrage trop fort pourrait desceller les chevilles insérées dans le radiateur.

2.5.1 Fixation au mur

Le radiateur en pierre naturelle ne peut être fixé que sur un mur plan ; des inégalités du support pourraient créer des tensions, risquant d'entraîner des fissures dans la plaque de pierre naturelle.

Les irrégularités de la surface doivent être égalées avant le serrage des vis de fixation.

Relever les cotes a et b pour les trous à percer sur le radiateur. Percer des trous en fonction des mesures prises dans un mur suffisamment porteur; veiller à observer sur toutes les faces une distance de sécurité de 100 mm (par ex. cote B + 100mm ); Visser les vis à tête à six pans (7) dans les trous percés, suffisamment loin pour permettre l'accrochage par les trous oblongs des supports muraux (2), derrière la tête de la vis.

Accrocher le radiateur en pierre naturelle (ne pas basculer ni forcer sur les chants - risque de casse) et serrer les vis. Les tensions qui peuvent se produire peuvent être compensées par un léger desserrage des vis de fixation (6) dans la plaque de pierre naturelle. Ensuite, il faut les desserrer jusqu'à la butée (un serrage trop fort peut déceler les chevilles).

2.5.2 Raccordement électrique

Ne raccorder le radiateur en pierre naturelle qu'à une tension alternative de 230V50Hz

Si vous réduisez la longueur du câble de raccordement, n'oubliez pas que vous pouvez décrocher le radiateur même sans déconnecter la ligne de raccordement.

2.6 Première mise en service

Lors de la première mise en service du radiateur en pierre naturelle, ne pas dépasser un temps de montée en chaleur de 20 minutes. Ensuite, la plaque doit refroidir au moins pendant 60 minutes.

Répéter cette opération une fois.

Les deux premiers jours, atteindre la température ambiante voulue progressivement en deux jours. Cela permet d'éviter la formation de microfissures. Si des microfissures apparaissaient quand même, elles ne sont pas dangereuses et ne nuisent ni au fonctionnement ni à la sécurité du radiateur en pierre naturelle.

2.7 Remise

Expliquez à l'utilisateur les fonctions de l'appareil. Attirez son attention sur toutes les remarques de sécurité.

Remettez à l'utilisateur l'instruction d'utilisation et de montage.

2.8 Accessoires spéciaux

Le réglage du chauffage en pierre naturelle se fait par les thermostats d'ambiance.

RT 500: thermostat d'ambiance avec recyclage thermique, puissance de coupure 10 A 250 V.

RT 600: thermostat d'ambiance avec recyclage thermique, puissance de coupure 10 A 250 V.

RT 601 SN: thermostat d'ambiance avec recyclage thermique avec interrupteur MARCHE/ARRET, puissance de coupure 10 A 250 V.

RTE 900 SN: thermostat électronique deux points avec interrupteur MARCHE/ARRET, puissance de coupure 16 A 250 V.

3. Garantie

La garantie est à faire valeur dans le pays où l'appareil a été acheté. À cette fin, veuillez prendre contact avec la filiale AEG concernée, à défaut l'importateur/agréé.

Le montage, les raccordements, la maintenance ainsi que la première mise en service sont à réaliser par un installateur qualifié.

Le fabricant ne saurait être rendu responsable des dommages causés par un appareil qui n'aurait pas été installé ou utilisé conformément à la notice de montage et d'utilisation jointe à l'appareil.

3.1 Environnement et recyclage

Nous vous demandons de nous aider à préserver l'environnement. Pour ce faire, merci de vous débarrasser de l'emballage conformément aux règles nationales relatives au traitement des déchets.

3.1.1 Collecte et recyclage des produits en fin de vie

Les appareils munis de ce symbole ne doivent pas être mis avec les ordures ménagères, mais doivent être collectés séparément et recyclés. La collecte et le recyclage des produits en fin de vie doivent être effectués selon les dispositions et les décrites locales.
