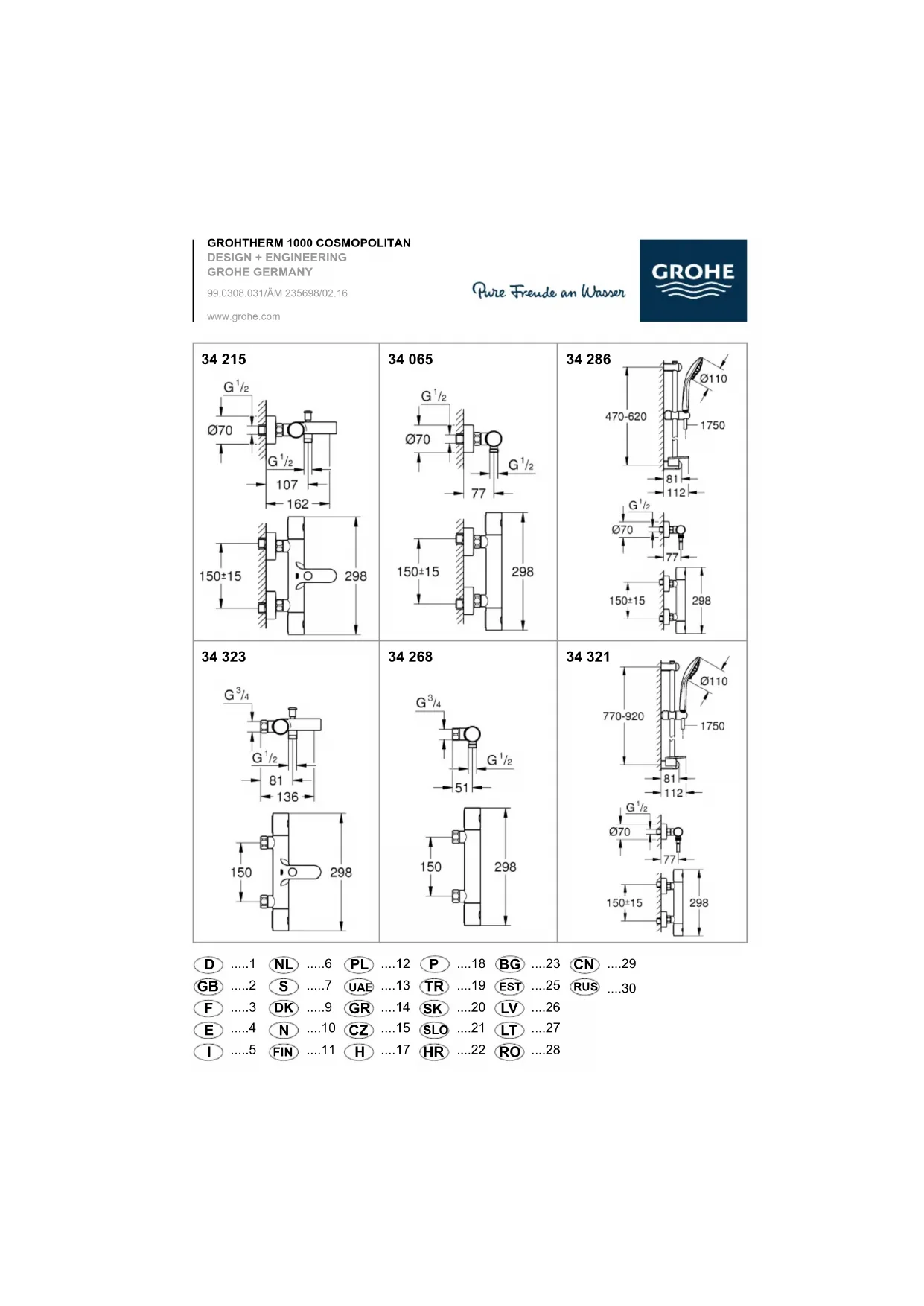

MODE D'EMPLOI Grohtherm 1000 Cosmopolitan GROHE

Consignes de sécurité Prévention d’échaudage Pour des points de puisage où la température de l’eau est particulièrement critique (hôpitaux, écoles, résidences médicalisées), il est recommandé de systématiquement utiliser des thermostats pouvant être limités à 43 °C. Une butée de température permettant la limitation est incluse avec ce produit. Pour les systèmes de douche dans les écoles maternelles et dans certaines parties de résidences médicalisées, il est généralement recommandé de ne pas dépasser une température de 38 °C. Utilisez ici des thermostats Grohtherm Special avec poignée spéciale pour l’aide à la désinfection thermique et la butée finale de sécurité correspondante. Respectez les normes en vigueur (par ex. EN 806 2) ainsi que les règlementations techniques pour l’eau potable. Domaine d'application Les robinetteries thermostatiques sont conçues pour fournir de l'eau chaude avec des accumulateurs sous pression et permettent d'obtenir une température de l'eau extrêmement précise. Si la puissance est suffisante (à partir de 18 kW, ou 250 kcal/min), des chauffe-eau instantanés électriques ou au gaz conviennent également. Les thermostats ne peuvent pas être utilisés avec des accumulateurs sans pression (chauffe-eau à écoulement libre). Tous les thermostats sont réglés en usine sur une pression dynamique de 3 bars. Si des différences de température devaient apparaître, régler le thermostat en fonction des conditions locales d'utilisation (voir Réglage). Caractéristiques techniques Pression dynamique minimale sans résistance hydraulique en aval 0,5 bar Pression dynamique minimale avec résistance hydraulique en aval 1 bar Pression de service maxi. 10 bars Pression dynamique recommandée 1 à 5 bars Pression d’épreuve 16 bars Débit à une pression dynamique de 3 bars Robinet env. 20 l/min Douche env. 25 l/min Température d'eau maxi. à l'arrivée d'eau chaude 70 °C Température d'admission maxi. recommandée (économie d'énergie) 60 °C Verrouillage de sécurité 38 °C Température de l'eau chaude au raccord d'alimentation au moins 2 °C de plus que la température de l'eau mitigée Raccordement eau froide à droite Raccordement eau chaude à gauche Débit minimal = 5 l/min Installer un réducteur de pression en cas de pressions statiques supérieures à 5 bars. Installation Bien rincer les canalisations avant et après l’installation (respecter la norme EN 806)! Monter les raccordements S et visser la robinetterie, voir volet I, fig. [1]. Tenir compte des cotes du schéma du volet I. La saillie peut être augmentée à l'aide d'une rallonge de 20mm, voir volet II, pièces de rechange, réf. 07 130. Raccordement inversé (chaud à droite - froid à gauche). Remplacer la cartouche compacte de thermostat (U), voir pièces de rechange, volet II, réf. 47 175 (1/2”). Réglage Réglage de la température, voir fig. [2] et [3].

1. Ouvrir le robinet d'arrêt et, à l'aide d'un thermomètre,

mesurer la température de l'eau mitigée, voir fig. [2].

2. Déposer le capot (A) en faisant levier, voir fig. [3].

3. Desserrer la vis (B).

4. Extraire la poignée de sélection de la température (C).

5. Tourner l'écrou de régulation (D) jusqu'à ce que l'eau

mitigée atteigne 38 °C.

6. Emboîter la poignée de sélection de la température (C) de

telle façon que le bouton (E) soit orienté vers le haut, voir fig. [2].

7. Visser la vis (B), voir fig. [3].

8. Remettre le capot (A).

Limitation de la température La température est limitée à 38 °C par le verrouillage de sécurité. Il est possible d'aller au-delà de la limite des 38 °C et d'obtenir une température plus élevée en appuyant sur la touche (E). Butée de température maximale Si la butée de température maximale est réglée sur 43 °C, mettre en place le limiteur de température joint dans la poignée de sélection de la température, voir fig. [5]. Réglage de la butée économique Réglage du débit, voir volet I, fig. [4] et [6].

• Le débit d'eau est limité par une butée réglée en usine. Appuyer sur le bouton (F) pour dépasser la butée et obtenir une plus grande quantité d'eau, voir fig. [4].4 Pour modifier la butée, procéder comme suit:

1. Fermer le robinet d'arrêt.

2. Déposer le capot (G) en faisant levier.

3. Desserrer la vis (H) et déposer la poignée d’arrêt (J).

4. Retirer l'adaptateur rainuré (K) et la butée économique (L).

5. Mettre en place la butée économique (L) dans la position

voulue, voir fig. [6] pour connaître les réglages possibles.

6. Insérer l'adaptateur rainuré (K), voir fig. [4].

7. Emboîter la poignée d'arrêt (J) de telle façon que le

bouton (F) soit orienté vers le haut.

8. Visser la vis (H).

9. Insérer à nouveau le capot (G).

Vérifier le fonctionnement de l'inverseur automatique (M), voir volet I, fig. [7]. La fermeture du mitigeur entraîne l'inversion automatique de la douchette au bec. Attention en cas de risque de gel En cas de mise hors gel, la purge simple de l’installation n’est pas suffisante pour protéger la robinetterie. Lors de la purge de l’installation principale, vous devez vider le corps thermostatique dont les raccordements d'eau froide et d'eau chaude sont équipés de clapets anti-retour. Pour cela, ôter le thermostat du mur. Maintenance Vérifier toutes les pièces, les nettoyer, les remplace éventuel- lement et les lubrifier avec la graisse spéciale pour robinets. Couper l'alimentation en eau chaude et en eau froide.

I. Clapet anti-retour (R) ou (S), voir volet I fig. [8].

• Dévisser l'ergot de raccordement (P) en tournant vers la droite avec une clé Allen de 12mm (pas de vis à gauche). Le montage s'effectue dans l'ordre inverse de la dépose.

II. Cartouche compacte de thermostat (U), voir volet I,

fig. [9]. Le montage s'effectue dans l'ordre inverse de la dépose. Respecter la position de montage de la cartouche compacte de thermostat (U), voir détail (U1). Après tout travail de maintenance sur la cartouche compacte de thermostat, un réglage est nécessaire (voir Réglage).

III. Tête en céramique (V), voir volet I, fig. [10].

Le montage s'effectue dans l'ordre inverse.

IV. Mousseur (13 926), le dévisser et le nettoyer, voir volet II.

Pièces de rechange, voir volet II ( * = accessoires spéciaux). Entretien Les indications relatives à l'entretien de cette robinetterie figurent sur la notice jointe à l'emballage.
