Push open - Sanitaire GROHE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Dispositif de fermeture à pression, compatible avec divers systèmes de plomberie, matériaux résistants à la corrosion.
Utilisation	Permet une ouverture et fermeture facile des drains, idéal pour les lavabos et éviers.
Maintenance et réparation	Vérifier régulièrement l'état des joints et des mécanismes, remplacer les pièces usées si nécessaire.
Sécurité	Conforme aux normes de sécurité en vigueur, installation recommandée par un professionnel pour éviter les fuites.
Informations générales	Produit de la marque GROHE, reconnu pour sa qualité et sa durabilité, garantie constructeur disponible.

FOIRE AUX QUESTIONS - Push open GROHE

Comment fonctionne le système Push Open de GROHE ?

Le système Push Open de GROHE permet d'ouvrir et de fermer facilement les bouchons de lavabo ou de baignoire en appuyant simplement dessus. Il n'y a pas besoin de tirette ou de chaîne.

Comment installer le GROHE Push Open ?

Pour installer le GROHE Push Open, il suffit de suivre les instructions fournies dans le manuel d'installation. Assurez-vous de bien fixer le mécanisme et de le connecter à l'évacuation.

Que faire si le bouchon ne se ferme pas correctement ?

Si le bouchon ne se ferme pas correctement, vérifiez qu'il n'y a pas d'obstruction dans le mécanisme et que tout est bien monté. Assurez-vous également que le joint est en bon état.

Est-il possible de remplacer le mécanisme Push Open ?

Oui, il est possible de remplacer le mécanisme Push Open. Vous pouvez acheter un kit de remplacement auprès des revendeurs agréés de GROHE.

Comment nettoyer le GROHE Push Open ?

Pour nettoyer le GROHE Push Open, utilisez un chiffon doux et de l'eau savonneuse. Évitez les produits abrasifs qui pourraient endommager la surface.

Le GROHE Push Open est-il garanti ?

Oui, le GROHE Push Open est généralement couvert par une garantie de 5 ans. Vérifiez les conditions exactes de garantie auprès de votre revendeur.

Que faire si le mécanisme est bloqué ?

Si le mécanisme est bloqué, essayez de retirer le bouchon et de vérifier s'il y a des débris ou des obstructions. Un nettoyage régulier peut aider à prévenir ce problème.

Le GROHE Push Open est-il compatible avec tous les lavabos ?

Le GROHE Push Open est conçu pour s'adapter à la plupart des lavabos standard, mais il est conseillé de vérifier les dimensions et les spécifications de votre lavabo avant l'achat.

MODE D'EMPLOI Push open GROHE

Domaine d'application

Les robinetteries thermostatiques sont conçues pour fournir de l'eau chaude avec des accumulateurs sous pression et permettent d'obtenir une température de l'eau extrémenté précise. Si la puissance est suffisante (à partir de 18 kW, ou 250 kcal/min), des chauffe-eau instantanés électriques ou au gaz convennent également.

Les thermostats ne peuvent pas etre utilisés avec des accumulateurs sans pression (chauffe-eau a ecoulement libre).Tous les thermostats sont regles en usine sur une pression dynamique de 3 bars. Si des différences de temperture deviaient apparue,regler le thermostat en fonction des conditions locales d'utilisation (voir Reglage).

\section*{Caracteristiques techniques}

Pression dynamique minimale sans resistance hydraulique en aval 0,5 b

Pression dynamique minimale avec resistance hydraulique en aval 1 bar

Pression de service maxi. 10 bars

Pression dynamique recommende 1 à 5 bars

Pression d'épreuve 16 bars

Débit à une pression dynamique de 3 bars

Robinet env. 20 l/min

Douche env. 14 l/min

Température d'eau maxi. à l'arrivée d'eau chaude 70^

Température d'admission maxi. recommende (economie d'énergie) 60 °C

Verrouillage de sécurité 38^

Température de l'eau chaude au raccord d'alimentation au moins 2^ de plus que

la température de l'eau mitigée

Raccordement eau froide à droite

Raccordement eau chaude à gauche

Débit minimal = 5 l/min

Installer un réducteur de pression en cas de pressions statiques supérieures à 5 bars.

Installation

Bien rincer les canalisations avant et après l'installation (respecter la norme EN 806)!

Monter les raccordements et visser la robinetterie, voir volet I, fig. [1].

Tenir compte de la cote du schéma sur le volet I.

La saillie peut etre augmentee a laide d'une rallonge de 20mm,voir volet II,pieces de rechange,ref.07 130.

Ouvrir les arrivées d'eau froide et d'eau chaude et vérifier l'étanchéité des raccordements.

Raccordement inversé (chaud à droite - froid à gauche). Remplacer la cartouche compacte de thermostat, voir pieces de rechange, volet II, ref. 47 175 (1/2").

Lors de l'insertion de la cartouche compacte de thermostat, la fonction Cool Touch a ete suprimee.

Réglage

Réglage de la température, voir volet I fig. [2].

Limitation de la température

La température est limitée à 38^ par le verrouillage de sécurité. Il est possible d'aller au-delà de la limite des 38^ et d'obtenir une température plus élevée en appuyant sur la touche, voir fig. [3].

Temperatur position de fin est à 46^

Si le position de fin de temperatur doir etre limitea a 43^ utilise le limiteur de temperature (dans la livraison) voir fig. [3].

Robinetterie de douche :

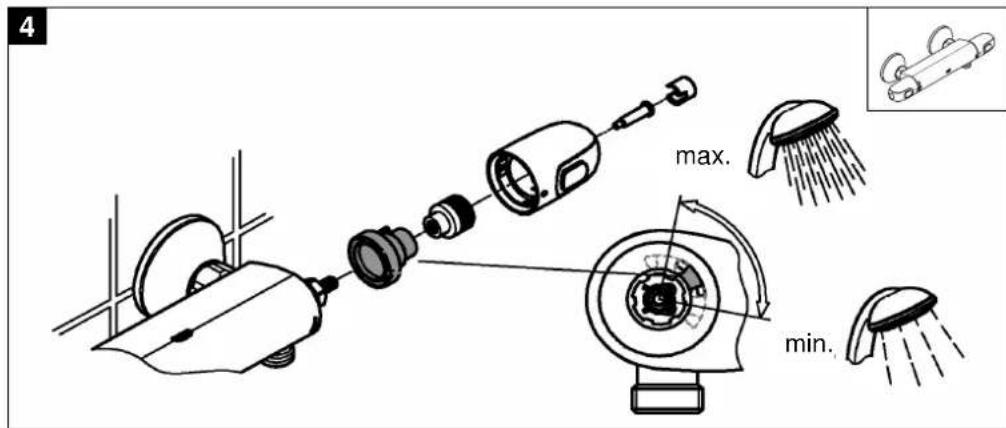

Réglage de la butée économique, voir volet III, fig. [4].

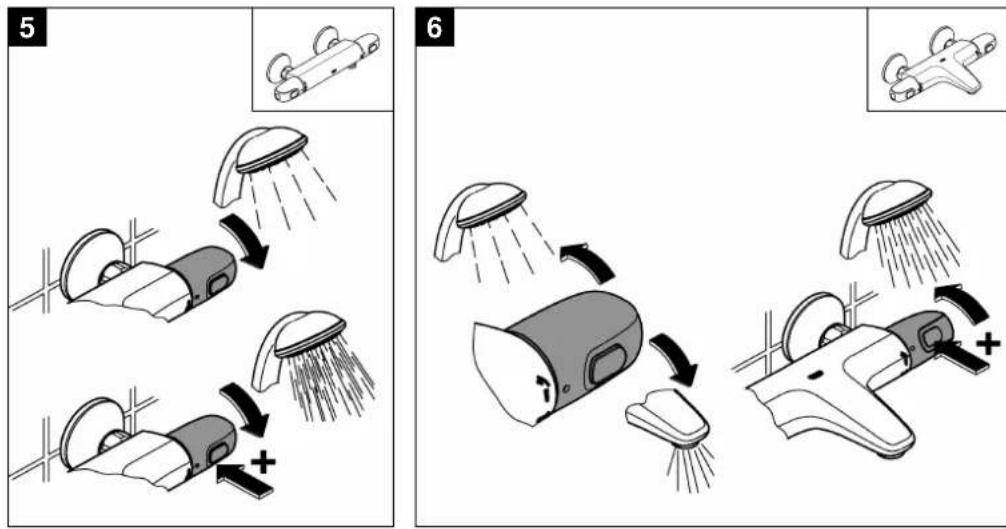

Il est possible d'aller au-delà de la butée en appuyant sur la touche, voir volet III, fig. [5].

Mitigeur de bain:

Utilisation du croisillon, voir volet III, fig. [6].

Fonction Eco, il est possible d'augmenter le débit du robinet en appuyant sur la touche.

Attention en cas de risque de gel

En cas de mise hors gel, la purge simple de l'installation n'est pas suffisante pour protéger la robinetterie. Lors de la purge de l'installation principale, vous doivent vider le corps thermostatique dont les raccordements d'eau froide et d'eau chaude sont équipés de clapets anti-retour. Pour cela, Šter le thermostat du mur.

Maintenance

Vérifier toutes les pieces, les nettoyer, les remplace éventuellement et les lubrifier avec laGRAISSSE speciale pour robinets.

Couper l'alimentation en eau chaude et en eau froide.

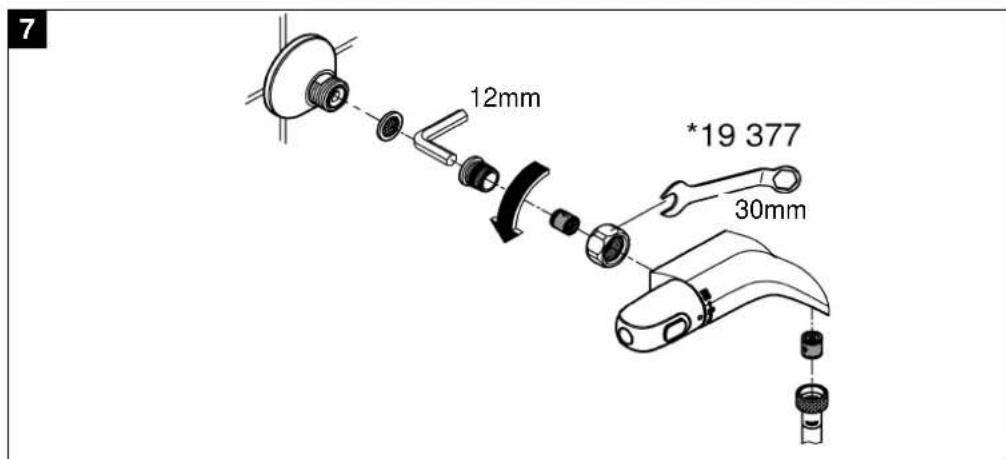

Clapet anti-retour, voir volet III fig. [7].

Dévisser l'ergot de raccordement avec une clé Allen de 12mm.

Le montage s'effectue dans l'ordre inverse de la dépose.

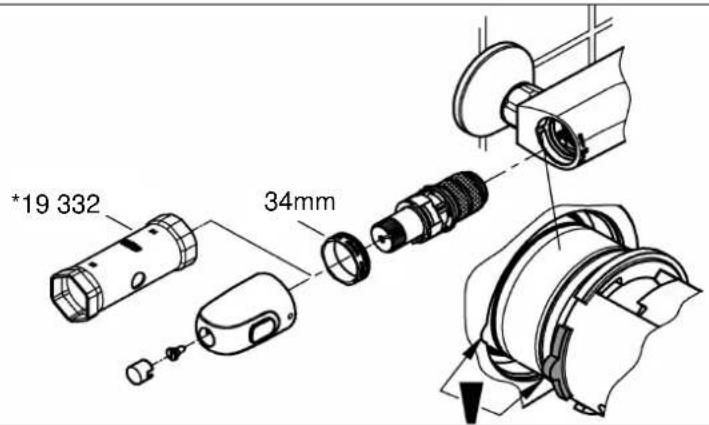

Cartouche compacte de thermostat, voir volet IV, fig. [8].

Le montage s'effectue dans l'ordre inverse de la dépose.

Après tout travail de maintenance sur la cartouche compacte de thermostat, un réglage est nécessaire (voir Réglage).

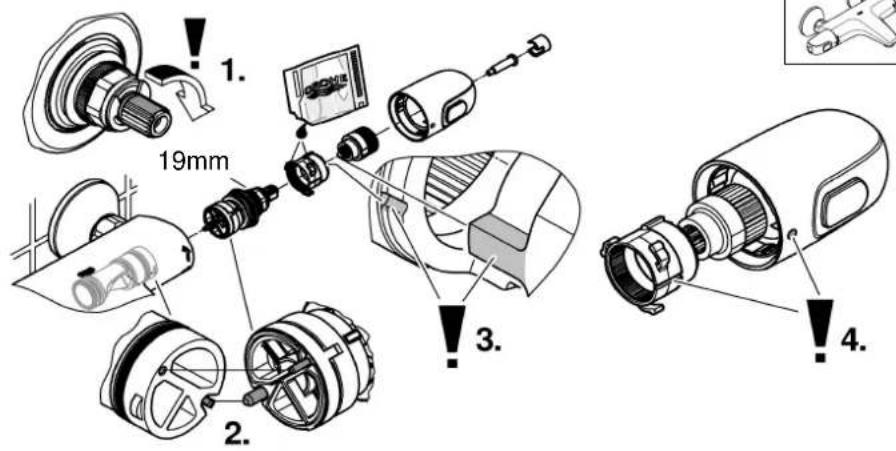

Commande Aquadimmer (mitigeur de bain), voir volet IV, fig. [9].

Le montage s'effectue dans l'ordre inverse de la dépose.

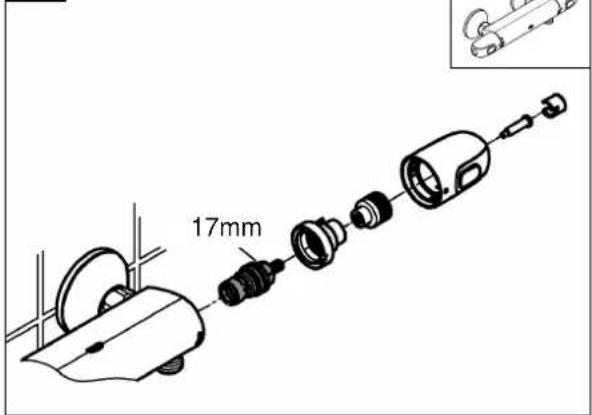

Tete en ceramique (robinetterie de douche), voir volet III et IV, fig. [4] et [10].

Le montage s'effectue dans l'ordre inverse de la dépose.

Mousseur (13 952), le dévisser et le nettoyer, voir volet II.

Douche,voir volet IV,fig.[11].

Le montage s'effectue dans l'ordre inverse de la dépose. Les buses SpeedClean sont garanties 5 ans.

Les buses SpeedClean, qui doivent être nettoyées régulierement, permettent d'éliminer, par frottement avec les doits, les dépôts calculaires sur le diffuseur.

Pieces de rechange, voir volet II (* = accessoires speciaux).

Entretlen

Les indications relatives à l'entretien figurent sur la notice jointe à l'emballage.
