Type de produit	Émetteur radio à touches
Marque	Marantec
Modèle	Command 170 Easywave
Fréquence	868 MHz
Codage	Easywave
Alimentation	1 pile CR2032 (3 V)
Type de protection	IP 30
Plage de température	-20°C à +60°C
Portée en plein air	Environ 100 m
Portée dans les bâtiments	Environ 30 m

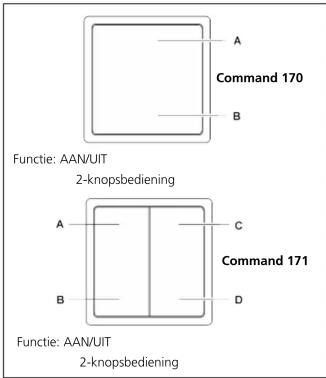

Fonctions	Commande marche/arrêt, utilisation à 2 touches
Mise en service	Montage en applique dans pièces sèches, visser ou coller le cadre de fixation, insérer le module émetteur
Changement de batterie	Débloquer le groupe émetteur, remplacer par pile CR2032 en respectant la polarité
Utilisation conforme	Pièces fermées et sèches uniquement
Sécurité	Lire le manuel, ne pas modifier l'appareil, faire vérifier par le fabricant en cas de défaut
Conformité	Directive R&TTE 1995/5/CE
Élimination	Ne pas jeter avec les déchets ménagers, déposer en point de collecte
Notice	2 pages, disponible gratuitement en PDF

FOIRE AUX QUESTIONS - Command 170 Easywave MARANTEC

Comment installer l'émetteur Command 170 Easywave ?

Vissez ou collez le cadre de fixation sur une surface sèche, puis insérez le module émetteur en veillant à ce que la flèche pointe vers le haut. Assurez-vous qu'il n'y a pas d'obstacle métallique à proximité pour une bonne liaison radio.

Quelle pile utiliser pour le Command 170 ?

Utilisez une pile de type CR2032 (3 V). Respectez la polarité : le pôle plus doit être visible lors de l'insertion.

Quelle est la portée de cet émetteur ?

En plein air, la portée est d'environ 100 mètres. Dans les bâtiments, elle est réduite à environ 30 mètres en raison des obstacles.

Que faire si l'émetteur ne fonctionne plus ?

Vérifiez d'abord la pile : remplacez-la si nécessaire. Ensuite, assurez-vous qu'aucun obstacle ne bloque la liaison radio entre l'émetteur et le récepteur. Si le problème persiste, refaites l'acquisition du code dans la commande radio.

Puis-je utiliser cet émetteur en extérieur ?

Non, l'utilisation conforme est limitée aux pièces fermées et sèches. L'indice de protection IP 30 ne garantit pas une étanchéité suffisante pour l'extérieur.

Comment appairer l'émetteur avec ma commande radio ?

Consultez le manuel d'utilisation de votre commande radio (récepteur). En général, il faut mettre le récepteur en mode d'apprentissage et appuyer sur l'émetteur. L'acquisition du code est conservée même en cas de changement de pile.

Quels sont les risques si je modifie l'appareil ?

Toute modification est interdite et peut causer des dommages matériels ou corporels. En cas de défaut, faites vérifier l'appareil par le fabricant uniquement.

Comment nettoyer l'émetteur ?

Aucun nettoyage spécifique n'est requis. Évitez l'humidité et la poussière. Si nécessaire, essuyez délicatement avec un chiffon sec.

Est-ce que l'émetteur est compatible avec tous les récepteurs Easywave ?

Oui, le Command 170 utilise le codage Easywave et est conçu pour fonctionner avec les commandes radio Easywave du fabricant. Vérifiez la compatibilité de fréquence (868 MHz).

Comment éliminer l'émetteur en fin de vie ?

Ne jetez pas l'appareil ni la pile avec les déchets ménagers. Déposez-les dans un point de collecte pour appareils usagés ou dans un magasin spécialisé.

MODE D'EMPLOI Command 170 Easywave MARANTEC

Emetteur radio à touches

Commande 170: 868 MHz (N° d'article : 84869)

Commande 171: 868 MHz (N° d'article : 84870)

Consignes de sécurité

• Avant d'utiliser l'appareil, veuillez lire attentivement ce manuel !
• Respectez le manuel d'utilisation de la commande radio.
• Nous récusons tout responsabilité en cas de dommages matériels ou corporels résultant du non respect du manuel d'utilisation et notamment des consignes de sécurité !
• Activez l'émetteur radio à touches seulement lorsque vous voyez l'appareil que vous souhaitez commander ! Dans le cas contraire, il peut exister un risque pour les personnes !
• Faites vérifier les appareils défectueux par le fabricant.
• Ne procédez pas à des modifications sur l'appareil.

Fonctions

La Commande 170/171 et un émetteur radio à touches pour un montage en applique dans les pièces sèches. En actionnant les touches, le code Easywave est envoyé et commute la commande radio Easywave qui y est raccordée.

Mise en service

1. Vissez ou collez le cadre de fixation à l'aide des vis ou des chevilles fournies ou à l'aide d'un pavé autoadhésif sur le site de montage.

Attention!

Veuillez à ce qu'il n'y ai pas d'obstacle à la liaison radio. Evitez le montage dans un boîtier de distribution, dans un boîtier métallique, à proximité immédiate de grands objets métalliques, à même ou à proximité du sol.

1. Placez les crochets de verrouillage des bascules à touches sur le module d'émission. Sur la bascule à touche en une partie, la petite encoche dans le bord du boîtier doit pointer vers le bas.
2. Bloquez l'ensemble du groupe émetteur d'abord en bas, puis en haut dans le cadre de fixation. La flèche sur l'arrière du groupe émetteur doit pointer vers le haut.
3. Faites l'acquisition du code d'émission dans la commande radio. Pour ce faire, veuillez lire le manuel d'utilisation de la commande radio.

Dépannage

Lorsque la commande ne réagit pas aux boutons radio:

• Changez éventuellement la batterie.
• Vérifiez que le lieu de montage ne présente pas d'obstacle entre le bouton radio sur le mur et la commande radio.
• Procédez éventuellement une nouvelle fois à l'acquisition du code d'émission dans la commande radio.
• Dans certains cas, la panne peut résulter d'autres produits radio qui utilisent la même fréquence et qui fonctionnent à proximité immédiate.

Changement de batterie

1. Débloquez délicatement le groupe émetteur sur le bord inférieur du cadre de fixation.
2. Changez la batterie. N'utilisez que des batteries du type CR2032. Veuillez à ce que la polarité de la batterie soit correcte, le pôle plus doit être visible !
3. Réinsérez le groupe émetteur dans le cadre de fixation.

①

Le codage de l'émetteur est conservé en cas d'absence de l'alimentation électrique. Après un changement de batterie, il n'est pas nécessaire de procéder une nouvelle fois à l'acquisition du codage par la commande radio.

Données techniques

Codage: Easywave

Fréquence: 868 MHz

Tension d'alimentation : 1x3-V batterie, CR 2032

Type de protection : IP 30

Plage de température : -20°C à +60°C

Portée : en plein air : environ 100m

Dans des bâtiments : environ 30m

Utilisation conforme

N'utilisez le bouton radio Command 170/171 seulement dans des pièces fermée au sec pour commuter des commandes radio Easywave. Le fabricant récuse toute responsabilité pour les dommages résultant d'une utilisation inappropriée ou non conforme !

Conformité

Ce produit satisfait aux principales exigences de la directive R&TTE 1995/5/CE.

Pour usage en : EU/CH/FL/IS/N

La déclaration de conformité peut être consultée auprès du fabricant cité dans les documents de livraison.

Consignes concernant l'élimination

Les appareils usagés et les batteries ne doivent pas être éliminés avec les déchets domestiques !

Eliminez l'appareil usagé en l'amenant à un point de collecte pour appareils ménagers usagés ou à votre point de vente spécialisé. Eliminez les matériaux d'emballage en les jetant dans les containers de collecte pour le carton et les papiers.

Version: 09.2008

86989

Command 170/171

Easywave
