Type de produit	Émetteur radio à touches
Marque	Marantec
Modèle	Command 171 Easywave
Référence	84870
Fréquence	868 MHz
Codage	Easywave
Alimentation	1 pile CR2032 (3V)
Type de protection	IP30
Plage de température	-20°C à +60°C
Portée extérieure	Environ 100 m
Portée intérieure	Environ 30 m
Nombre de touches	2
Fonctions	Marche/Arrêt
Montage	En applique, intérieur sec
Compatibilité	Commandes radio Easywave
Conservation du code	Oui, même sans pile
Changement de pile	Oui, par déblocage du groupe émetteur
Certifications	R&TTE 1995/5/CE
Usage	Pièces fermées sèches
Accessoires fournis	Vis, chevilles, pavé autoadhésif

FOIRE AUX QUESTIONS - Command 171 Easywave MARANTEC

Comment installer l'émetteur Command 171 ?

Vissez ou collez le cadre de fixation au mur à l'aide des vis ou du pavé autoadhésif fournis. Assurez-vous qu'il n'y a pas d'obstacle à la liaison radio. Placez les crochets de verrouillage des bascules sur le module d'émission, puis insérez le groupe émetteur en commençant par le bas. La flèche sur l'arrière doit pointer vers le haut.

Comment changer la pile ?

Débloquez délicatement le groupe émetteur par le bord inférieur du cadre de fixation. Remplacez la pile usagée par une pile CR2032 en respectant la polarité (pôle + visible). Réinsérez le groupe émetteur dans le cadre. Le code est conservé.

Que faire si la commande ne répond pas ?

Vérifiez la pile, remplacez-la si nécessaire. Assurez-vous qu'il n'y a pas d'obstacles entre l'émetteur et le récepteur. Éloignez les sources d'interférences radio (autres appareils 868 MHz). Si nécessaire, refaites l'acquisition du code dans la commande radio.

Quelle pile utiliser ?

Utilisez une pile CR2032 de 3V. N'utilisez que des piles de ce type.

Quelle est la portée de l'émetteur ?

En extérieur, la portée est d'environ 100 m. À l'intérieur d'un bâtiment, elle est d'environ 30 m. La portée peut être réduite par des obstacles métalliques ou des murs épais.

Comment appairer l'émetteur avec la commande radio ?

Lisez le manuel de la commande radio pour effectuer l'acquisition du code. Généralement, il faut appuyer sur un bouton de l'émetteur pendant que la commande est en mode apprentissage.

Puis-je utiliser cet émetteur avec d'autres récepteurs Easywave ?

Cet émetteur est conçu pour les commandes radio Easywave de Marantec. Il peut fonctionner avec d'autres récepteurs compatibles Easywave, mais vérifiez la compatibilité.

L'émetteur conserve-t-il son code après changement de pile ?

Oui, le code d'émission est conservé même en l'absence d'alimentation. Après un changement de pile, aucune nouvelle acquisition n'est nécessaire.

Où ne pas installer l'émetteur ?

Évitez les endroits avec obstacles à la liaison radio : boîtiers métalliques, proximité d'objets métalliques, sol, ou à l'intérieur de boîtiers de distribution. Installez dans une pièce sèche.

Comment nettoyer l'émetteur ?

Nettoyez l'émetteur avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Ne plongez pas dans l'eau.

MODE D'EMPLOI Command 171 Easywave MARANTEC

Emetteur radio à touches

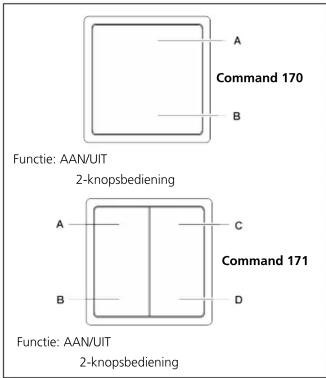

Commande 170: 868 MHz (N° d'article : 84869)

Commande 171: 868 MHz (N° d'article : 84870)

Consignes de sécurité

• Avant d'utiliser l'appareil, veuillez lire attentivement ce manuel !
• Respectez le manuel d'utilisation de la commande radio.
• Nous récusons tout responsabilité en cas de dommages matériels ou corporels résultant du non respect du manuel d'utilisation et notamment des consignes de sécurité !
• Activez l'émetteur radio à touches seulement lorsque vous voyez l'appareil que vous souhaitez commander ! Dans le cas contraire, il peut exister un risque pour les personnes !
• Faites vérifier les appareils défectueux par le fabricant.
• Ne procédez pas à des modifications sur l'appareil.

Fonctions

La Commande 170/171 et un émetteur radio à touches pour un montage en applique dans les pièces sèches. En actionnant les touches, le code Easywave est envoyé et commute la commande radio Easywave qui y est raccordée.

Mise en service

1. Vissez ou collez le cadre de fixation à l'aide des vis ou des chevilles fournies ou à l'aide d'un pavé autoadhésif sur le site de montage.

Attention!

Veuillez à ce qu'il n'y ai pas d'obstacle à la liaison radio. Evitez le montage dans un boîtier de distribution, dans un boîtier métallique, à proximité immédiate de grands objets métalliques, à même ou à proximité du sol.

1. Placez les crochets de verrouillage des bascules à touches sur le module d'émission. Sur la bascule à touche en une partie, la petite encoche dans le bord du boîtier doit pointer vers le bas.
2. Bloquez l'ensemble du groupe émetteur d'abord en bas, puis en haut dans le cadre de fixation. La flèche sur l'arrière du groupe émetteur doit pointer vers le haut.
3. Faites l'acquisition du code d'émission dans la commande radio. Pour ce faire, veuillez lire le manuel d'utilisation de la commande radio.

Dépannage

Lorsque la commande ne réagit pas aux boutons radio:

• Changez éventuellement la batterie.
• Vérifiez que le lieu de montage ne présente pas d'obstacle entre le bouton radio sur le mur et la commande radio.
• Procédez éventuellement une nouvelle fois à l'acquisition du code d'émission dans la commande radio.
• Dans certains cas, la panne peut résulter d'autres produits radio qui utilisent la même fréquence et qui fonctionnent à proximité immédiate.

Changement de batterie

1. Débloquez délicatement le groupe émetteur sur le bord inférieur du cadre de fixation.
2. Changez la batterie. N'utilisez que des batteries du type CR2032. Veuillez à ce que la polarité de la batterie soit correcte, le pôle plus doit être visible !
3. Réinsérez le groupe émetteur dans le cadre de fixation.

①

Le codage de l'émetteur est conservé en cas d'absence de l'alimentation électrique. Après un changement de batterie, il n'est pas nécessaire de procéder une nouvelle fois à l'acquisition du codage par la commande radio.

Données techniques

Codage: Easywave

Fréquence: 868 MHz

Tension d'alimentation : 1x3-V batterie, CR 2032

Type de protection : IP 30

Plage de température : -20°C à +60°C

Portée : en plein air : environ 100m

Dans des bâtiments : environ 30m

Utilisation conforme

N'utilisez le bouton radio Command 170/171 seulement dans des pièces fermée au sec pour commuter des commandes radio Easywave. Le fabricant récuse toute responsabilité pour les dommages résultant d'une utilisation inappropriée ou non conforme !

Conformité

Ce produit satisfait aux principales exigences de la directive R&TTE 1995/5/CE.

Pour usage en : EU/CH/FL/IS/N

La déclaration de conformité peut être consultée auprès du fabricant cité dans les documents de livraison.

Consignes concernant l'élimination

Les appareils usagés et les batteries ne doivent pas être éliminés avec les déchets domestiques !

Eliminez l'appareil usagé en l'amenant à un point de collecte pour appareils ménagers usagés ou à votre point de vente spécialisé. Eliminez les matériaux d'emballage en les jetant dans les containers de collecte pour le carton et les papiers.

Version: 09.2008

86989

Command 170/171

Easywave
