Type de produit	Horloge programmateur
Marque	ELRO
Modèle	TM102
Utilisation	Intérieur, pour allumer/éteindre des appareils à intervalles fixes (ex: lampe, cafetière)
Alimentation	230 V AC, prise secteur
Dimensions (approx.)	8 cm × 6 cm × 5 cm
Poids (approx.)	100 g
Mécanisme d'horloge	Disque rotatif synchrone, 1 tour/24h
Programmation	Par épingles enfonçables sur le disque, pas de 15 minutes
Nombre de cycles par jour	Jusqu'à 96 (24h × 4 par heure)
Réglage de l'heure	Rotation manuelle du disque dans le sens horaire
Affichage	Graduations sur le disque (12h AM/PM, double indication)
Matériau du boîtier	Plastique
Couleur	Blanc / blanc cassé (typique)
Accessoires fournis	Notice d'utilisation
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Utiliser uniquement à l'intérieur, ne pas immerger, débrancher avant entretien
Pieces detachees et reparabilite	Non réparable par l'utilisateur. Aucune pièce détachée disponible.
Informations generales	Horloge programmable mécanique, idéale pour la gestion d'éclairage et petits appareils

FOIRE AUX QUESTIONS - TM102 ELRO

Comment régler l'heure sur l'horloge TM102 ?

Tournez doucement le disque de l'horloge dans le sens des aiguilles d'une montre jusqu'à ce que les points fléchés pointent vers l'heure désirée. Attention, les heures sont indiquées deux fois (ex: NOON correspond à 12h).

Comment programmer l'allumage et l'extinction ?

Utilisez la pointe fine d'un trombone pour enfoncer les épingles sur le bord du disque. Chaque épingle correspond à 15 minutes. Enfoncée = ON, relevée = OFF. Vous pouvez ainsi créer des cycles de 15 minutes.

Pourquoi le disque ne tourne-t-il pas ?

Vérifiez que l'horloge est branchée sur une prise secteur fonctionnelle. Le disque commence à tourner dès la mise sous tension (1 tour pour 24 heures).

Comment désactiver temporairement la programmation ?

Utilisez l'interrupteur sur le côté du boîtier. Lorsque le symbole de la petite horloge est visible, le programme est actif. Lorsque le symbole « I » est visible, l'alimentation est continue (mode manuel).

Quels appareils puis-je connecter à cette horloge ?

Cette horloge est conçue pour des appareils d'intérieur nécessitant une mise sous tension intermittente, comme une lampe de chevet, une cafetière ou des lampes halogènes. Ne pas dépasser la puissance nominale (non précisée, estimation 2300 W max).

Comment nettoyer l'horloge programmateur ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants.

L'horloge peut-elle être utilisée en extérieur ?

Non, le TM102 est prévu uniquement pour une utilisation à l'intérieur. Ne l'exposez pas à l'humidité ou à des températures extrêmes.

Que faire si l'horloge ne respecte pas les heures programmées ?

Vérifiez que l'heure de base est correctement réglée. Si le décalage persiste, le mécanisme pourrait être défectueux ; contactez le service client ELRO.

Puis-je régler des intervalles de moins de 15 minutes ?

Non, la programmation minimale est de 15 minutes, car chaque épingle correspond à un quart d'heure. Pour des intervalles plus courts, ce modèle n'est pas adapté.

Comment savoir si le programme est actif ?

Regardez l'interrupteur sur le côté : si le symbole de la petite horloge est visible, le programme est en marche. Si c'est le symbole « I », l'alimentation est continue (bypasse le programme).

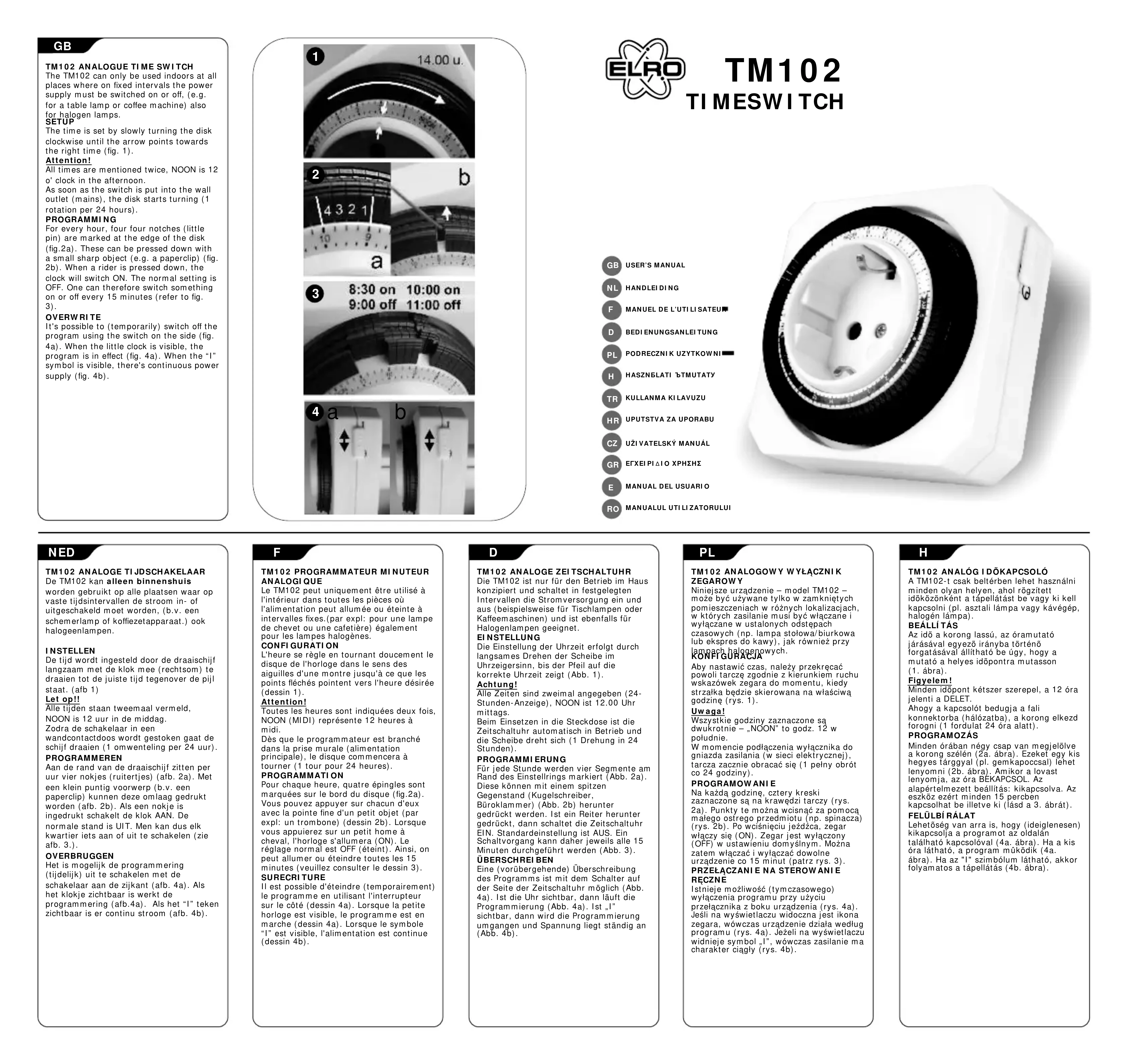

MODE D'EMPLOI TM102 ELRO

Le TM102 peut uniquement être utilisé à l'intérieur dans toutes les pièces où l'alimentation peut allumée ou éteinte à intervalles fixes.(par expl: pour une lampe de chevet ou une cafetière) également pour les lampes halogènes.

CONFIGURATION

L'heure se règle en tournant doucement le disque de l'horloge dans le sens des aiguilles d'une montre jusqu'à ce que les points fléchés pointent vers l'heure désirée (dessin 1).

Attention!

Toutes les heures sont indiquées deux fois, NOON (MIDI) représente 12 heures à

Dès que le programmateur est branché dans la prise murale (alimentation principale), le disque commencera à tourner (1 tour pour 24 heures).

PROGRAMMATION

Pour chaque heure, quatre épingles sont marquées sur le bord du disque (fig.2a). Vous pouvez appuyer sur chacun d'eux avec la pointe fine d'un petit objet (par expl: un trombone) (dessin 2b). Lorsque vous appuierez sur un petit home à cheval, l'horloge s'allumera (ON). Le réglage normal est OFF (éteint). Ainsi, on peut allumer ou éteindre toutes les 15 minutes (veuillez consulter le dessin 3). SURECRI TURE

Il est possible d'éteindre (temporairement) le programme en utilisant l'interrupteur sur le côté (dessin 4a). Lorsque la petite horloge est visible, le programme est en marche (dessin 4a). Lorsque le symbole "l" est visible, l'alimentation est continue (dessin 4b).

D

?? ??? G??? S ??? ? ? ? ????? ? ?? S TM102

? TM102 μp??e? ?a ???s?μ?p????e? μ???? se es? te??????? ?? ????, ?p?? apa?te?ta? d?a?e??uu??? na???? ?e?uat?? se

p???a?????su??a d?ast?mata (p.?. ??a ep?t?ap???a f ? t?st??? ? af et???e?) ?p?s?? e??a? ?at??????? ??a ??μpe? a???????

22T2 252

? ? ?a ???μ??eta? μe a??? pe??st??f ? t?? d?s??? p??? ta de???, ?? ? ?t?? ? de??t?? ?a t?p??et??e? st? s? st? ? ?a (s??μa 1).

? ?e? ?? ? ?e? a?af ????ta? d?? f ?????. ? ??de??? ? ? ? ? a?t?st???e? st?? 12 t? μes?μ????.

? ???? ? d?a??pt?? s??de?e? μe t?? p???a (t??f ?d?s?a d??t????), ? d?s??? a????e? ?a pe??st??f eta? (1 p????? pe??st??f ? a?? 24 ? ?e?).
