Marque	ELRO
Modèle	TM106
Type de produit	Horloge programmable analogique
Usage	Intérieur uniquement
Alimentation	230 V secteur (prise électrique)
Cycle du disque	1 tour complet en 24 heures
Programmation	Par encoches sur le bord du disque (4 par jour), pas de 15 minutes
Positions de l'interrupteur	Marche (programmée), Arrêt continu (symbole « 1 »)
Indicateur de fonctionnement	Témoin lumineux allumé lorsque l'appareil est en ON
Dimensions approximatives	10 x 10 x 5 cm
Poids approximatif	100 g
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Ne pas utiliser en extérieur ni en atmosphère humide
Pièces détachées	Non disponible
Réparabilité	Non réparable par l'utilisateur

FOIRE AUX QUESTIONS - TM106 ELRO

Comment régler l'heure sur l'horloge ELRO TM106 ?

Pour régler l'heure, tournez doucement le disque de l'horloge dans le sens des aiguilles d'une montre jusqu'à ce que la flèche pointe vers l'heure souhaitée. Les heures sont indiquées en format 24h, les heures de nuit (0-12) sont celles de 12h à minuit.

Comment programmer l'horloge pour allumer un appareil ?

Utilisez un objet pointu (ex : trombone) pour enfoncer l'encoche correspondante sur le bord du disque. Chaque encoche enfoncée met l'appareil en position ON pour 15 minutes. Pour éteindre, laissez l'encoche en position normale (OFF).

L'horloge ne tourne pas, que faire ?

Vérifiez que l'horloge est bien branchée sur une prise secteur fonctionnelle. Assurez-vous que le disque n'est pas bloqué. Si le problème persiste, le mécanisme peut être défectueux.

Puis-je utiliser l'ELRO TM106 en extérieur ?

Non, l'horloge est conçue uniquement pour une utilisation en intérieur. Ne l'exposez pas à l'humidité ou aux intempéries.

Comment désactiver temporairement la programmation ?

Utilisez l'interrupteur sur le côté. Lorsque la petite horloge est visible, l'appareil suit la programmation. En position '1', l'appareil est allumé en continu (surcharge).

Que signifie le voyant lumineux ?

Le voyant s'allume lorsque l'appareil est en état ON (allumé) selon la programmation ou la surcharge. S'il est éteint, l'appareil est OFF.

Quelle est la précision de la programmation ?

Chaque encoche correspond à un intervalle de 15 minutes. Vous pouvez ainsi programmer des cycles d'allumage/extinction toutes les 15 minutes sur 24h.

Comment nettoyer l'horloge ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs.

L'horloge fait du bruit, est-ce normal ?

Un léger ronronnement du mécanisme est normal. Si le bruit est excessif, vérifiez que rien ne bloque le disque ou que l'appareil n'est pas endommagé.

Puis-je réparer l'horloge moi-même ?

Non, l'appareil ne contient aucune pièce réparable par l'utilisateur. En cas de dysfonctionnement, contactez un professionnel ou remplacez l'appareil.

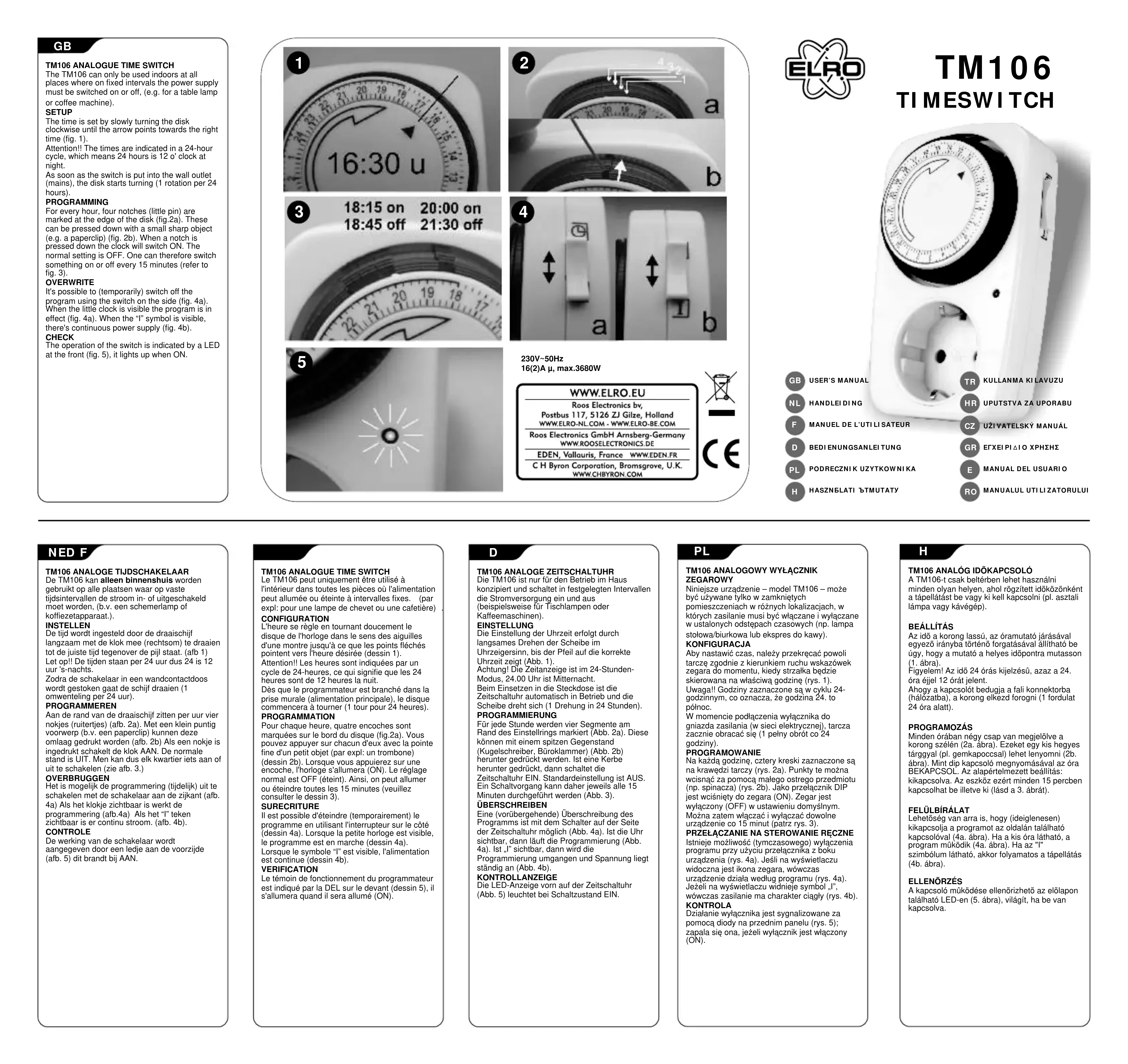

MODE D'EMPLOI TM106 ELRO

TM106 ANALOGUE TIME SWITCH
Le TMV10e peut uniquement et utilise a'intérieur dans toutes les peaches ou la l'alimentation de la couverture, dont le pointe à intervals fixées, (par exql: pour une lampe de chevet ou une Cafette) CONFIGURATION
Le jourse reigné en tournant doucomt le disque de l'horloge dans le sens des aiguillés d'une monte jusqu'à ce que les points fiéchés pointvent vers l'houche désirée (dessin 1). Attention! Les heures sont indiquées par un clément et les heures qui sont les 24 heures sont de 12 heures la nuit.
Dés que le programmeur est branche dans la
prise mulaire (alimentation spécifique),le disque
commencerà a tournier (1 tour pour 24 heures).
PROGRAMMATION
Pour chaque昼夜, quatre encoches sont marquées sur le bord du disque (fig.2a). Vous poussa appuyer sur chacd'eux avec la pointe fine d'un petit object (par expl.: un trombone). Pour l'année ci-dessus, vous appuyerez sur une enchoche, l'horlige sallumera (ON). Le réglée normal est OFF (éteint). Àsinsi, peut-on alluer ou éteindre toutes les 15 minutes (veilleuz consulcher le dessin 3).
SURECRITURE
It is possible d'étreindre (temporariumé) le programme en utilisant interrupteur sur le (:oé (dessin 4a)). Lorsque la petite horloge est visible, il ne sait qu'une marche (désirée).
Lorsque le symbole « 1 » est visible, la malformation est continue (dessin 4b).
VERIFICATION
Le tiémoin de fonctionnement du programmeur est général et ne saura plus que le calcul (Hessin 5). à l'allumerant quand il sera allumé (ON).
