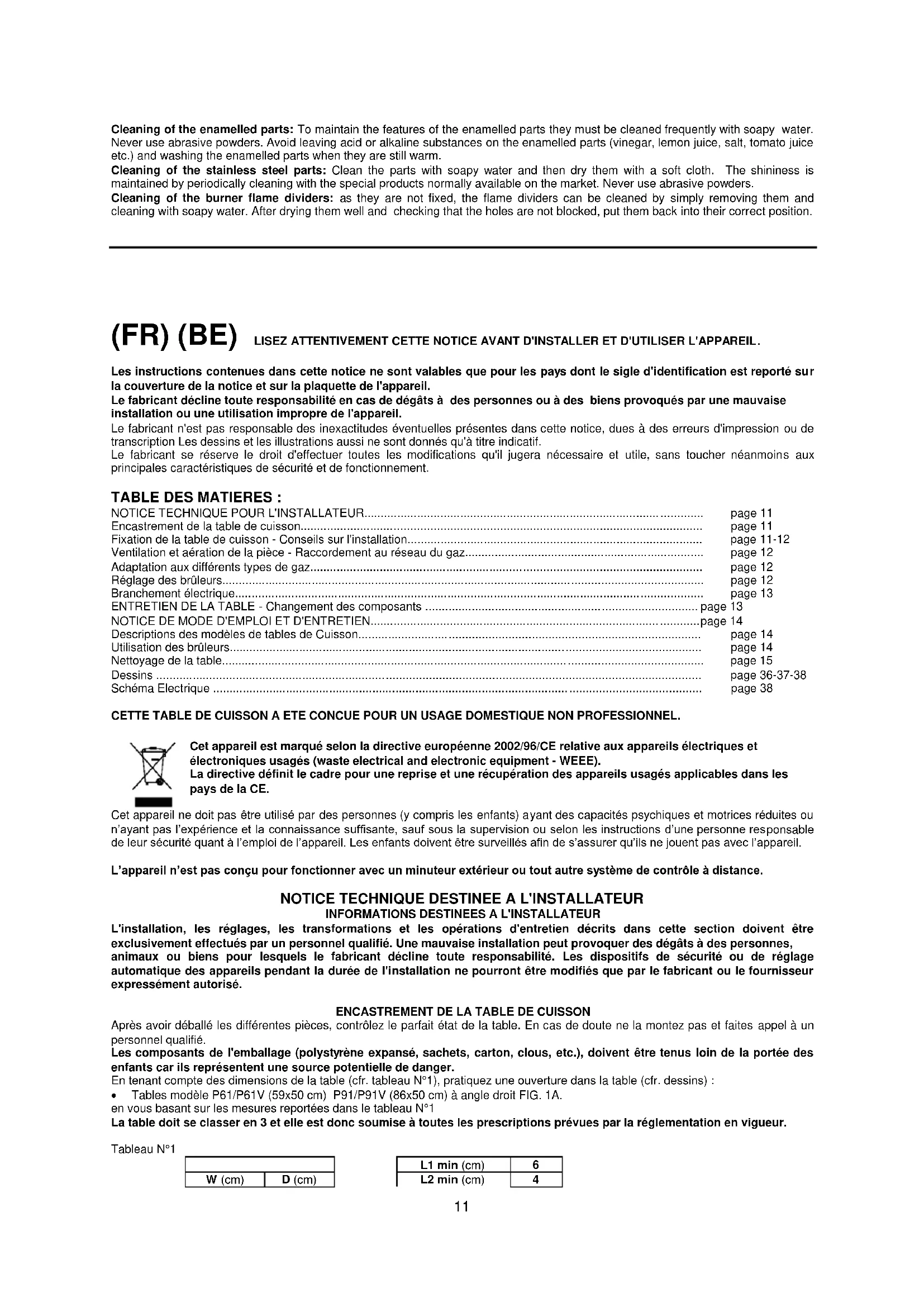

MODE D'EMPLOI P9101PROX P91V BERTAZZONI

Les instructions containes dans cette notice ne sont valables que pour les pays dont le sigle d'identification est reporte sur la couverture de la notice et sur la plaquette de l'appareil.

Le fabricant decline toute responsabilité en cas de dégats à des personnes ou à des biens provoqués par une mauvaise installation ou une utilisation impropre de l'appareil.

Le fabricant n'est pas responsable des inexactitudes eventuelles presents dans cette notice, dues a des erreurs d'impression ou de transcription Les dessins et les illustrations aussi ne sont disponibles qu'a titre indicatif.

Le fabricant se reserve le droit d'effectuer toutes les modifications qu'il jugera nécessaire et utile, sans toucher neanmoins aux principales caractéristiques de sécurité et de fonctionnement.

TABLE DES MATIERES :

NOTICE TECHNIQUE POUR L'INSTALLATEUR. page 11

Encastrement de la table de cuisson. page 11

Fixation de la table de cuisson - Conseils sur l'installation. page 11-12

Ventilation et aeration de la piece - Raccordement au réseau du gaz.. page 12

Adaptation aux différents types de gaz. page 12

Réglage des brûleurs. page 12

Branchement electrique page 13

ENTRETIEN DE LA TABLE -Changement des composants page 13

NOTICE DE MODE D'EMPLOI ET D'ENTRETIEN. page 14

Descriptions des modèle de tables de Cuisson. page 14

Utilisation des brûleurs. page 14

Nettoyage de la table. page 15

Dessins page 36-37-38

Scheme Electrique page 38

CETTE TABLE DE CUISSON A ETE CONCUE POUR UN USAGE DOMESTIQUE NON PROFESSIONNEL.

Cet apparéil est marqué selon la directive européenne 2002/96/CE relative aux apparéils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).

La directive définit le cadre pour une reprise et une récapération des apparèils usages applicables dans les pays de la CE.

Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacities psychiques et motrices réduites ou n'ayant pas l'expérience et la connaissance suffisante, sauf sous la supervision ou selon les instructions d'une personne responsable de leur sécurité quant à l'emploi de l' apparéil. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l' apparéil.

L'appareil n'est pas conscience pour fonctionner avec un minuteur extérieur ou tout autre système de contrôle à distance.

NOTICE TECHNIQUE DESTINEE A L'INSTALLATEUR

INFORMATIONS DESTINEES A L'INSTALLATEUR

L'installation, les réglages, les transformations et les opérations d'entretien décrits dans cette section doivent être exclusivement effectuels par un personnel qualifié. Une mauvaise installation peut provoquer des dégats à des personnes, animaux ou biens pour lesquels le fabricant decline toute responsabilité. Les dispositifs de sécurité ou de réglage automatique des apparèls pendant la durée de l'installation ne pourront être modifiés que par le fabricant ou le fournisseur expressément autorisé.

ENCASTREMENT DE LA TABLE DE CUISSON

Après avoir déballé les différentes pieces, contrôle le parfait état de la table. En cas de doute ne la montez pas et faites appel à un personnel qualifié.

Les composants de l'emballage (polystyrene expansé, sachets, carton, clous, etc.), doivent être tenus loin de la portée des enfants car ils représentent une source potentielle de danger.

En tenant compte des dimensions de la table (cfr. tableau N°1), pratique une ouverture dans la table (cfr. dessins) :

• Tables modèle P61/P61V (59x50 cm) P91/P91V (86x50 cm) à angle droit FIG. 1A.

en vous basant sur les mesures reportées dans le tableau N°1

La table doit se classer en 3 et elle est donc soumise à toutes les prescriptions prévues par la reglementation en vigueur.

Tableau N°1

W (cm)	D (cm)

L1 min (cm)	6
L2 min (cm)	4

P6	57	48
P9	84	48

L3 min (cm)	10
L4 min (cm)	70

FIXATION DE LA TABLE DE CUISSON

Afin de prévenir toute infiltration de liquide dans le meuble en-dessous, la table est équipée d'un joint spécial. Pour appliquer ce joint, suivez scrupuleusement les opérations décrites ci-dessous :

1) Etalez le joint tout le long du bord de l'ouverture en ayant soin de superposer les points de jonction (FIG.2).
2) Introduisez la table dans l'ouverture du meuble.
3) A l'aide d'un tournevis, montez les 4 plaquettes A avec la vis spéciale B (FIG.3).
4) Faites glisser les plaquettes et fixez-les avec la vis B.
5) Ebarbez ensuite la partie du joint dépassant de la table.

INFORMATIONS IMPORTANTES CONCERNANT L'INSTALLATION DE LA TABLE

L'installateur est informé que cette table de cuisson peut être montée individuelle ou intégrée entre deux meubles de cuisine ou entre un meuble et une cloison en maconnerie. La cloison et les surfaces qui l'entourent doivent être en mesure de résister à une température de 65 K.

Pour prévenir le décollement du laminé en plastique qui recouvre le meuble, la colle qui les assemblée doit être en mesure de résister à une température de 150^ au moins.

La table doit etre installee conformement a la reglementation nationale en vigueur dans un endroit bien ventilé.

La table n'est pas branchée à des dispositifs d'évacuation des produits de la combustion. Elle devra donc l'être conformément à la léglementation d'installation citée ci-dessus. Une attention particulière doit être prétée aux consignes en matière de ventilation décrites ci-dessous.

VENTILATION DE LA PIECE

Pour garantir un bon fonctionnement de la table, il faut que la pièce ou elle sera installée soit continuellement ventilée. Le volume de la pièce doit être de 25m^3 minimum et la quantité d'air nécessaire proportionnelle à la combustion régulière de gaz et à la ventilation de la pièce. L'afflux naturel d'air s'effectue a travers des ouvertures permanentes pratiquées dans les cloisons de la pièce àventiler : ces ouvertures doivent être raccordées avec l'extérieur et avoir une section minimum de 100cm^2 (cfr. FIG.4). Ces ouvertures devont être conçues de façon à ce qu'elles ne poussent pas été obstruées.

EMPLACEMENT ET AERATION

Les appleils de cuisson au gaz doivent toujours evacuer les produits de combustion au moyen de hotes reliées à des cheminées, des conduits de fume ou directement vers l'extérieur (cfr. FIG.5A). Si l'installation d'une hotte est impossible, on pourrait utiliser un ventilateur sur une fenêtre ou donnant directement sur l'extérieur qui devra être mis en fonction en même temps que l'appareil (cfr. FIG.5B), à condition que la réglementation nationale en vigueur en matière de ventilation soit obligatoirement respectée.

RACCORDEMENT DE LA TABLE AU RESEAU DU GAZ

Avant de raccorder la table au réseau du gaz, il faut avant tout enlever le bouchon de protection en plastique introduit sous pression dans le raccord d'entrée du circuit du gaz. Il suffit simplement de le dévisser.

Verifiez si les données reportees sur la plaquette d'identification appliquee au bas du caisson sont compatibles avec celles du réseau de distribution du gaz.

La plaquette appliquee sur la derniere page de cette notice et au bas du caisson reporte les conditions de reglage de la table, le type de gaz et la pressiion d'exercice.

IMPORTANT : La table doit être installée conformément à la règlementation nationale en vigueur dans un endroit bien ventilé. ATTENTION : Il est rappelé que le raccord d'arrivée du gaz de la table est filtré 12 B.S.P. cylindrique male conformément à la norme UNI-ISO 228-1. (FIG.6)

ADAPTATION AUX DIFFERENTS TYPES DE GAZ

Avant toute opération d'entretien, débranchez la table du réseau d'alimentation du gaz et électrique.

• CHANGEMENT DES BUSES POUR FONCTIONNER AVEC D'AUTRES TYPES DE GAZ :

Pour changer les buses des brûleurs, précédez de la façon suivante :

Soulevez les bruleurs et devissez les buses (FIG.7) à l'aide d'une clé anglaise de 7 mm. et remplacez-les par celles prévues pour le nouveau gaz en vous basant sur le TABLEAU N°2 ci-dessous.

ATTENTION: ÀpRES avoir effectué les modifications ci-dessus, le technicien devra les signaler en remplaçant la plaquette existante par une nouvelle reportant le nouveau réglage effectué. Cette plaquette se trouve dans le sachet des buses de rechange.

TABLEAU N°2: Adaptation aux différents types de gaz. APPAREIL DE CATEGORIES : II2E+3+

Brûleur	Type de Gaz	Pression	Diamètre Buse	Débit Nominal				Débit Réduit		Diamètre by-pass 1/100mm
		mbar	1/100mm.	g/h	l/h	Kw	kcal/h	kW	kcal/h	Non sécurité	sécurité
Auxiliaire	Naturel G20	20	77	-	95	1	860	0,3	258	27	27
	Naturel G25	25	77	-	111	1	860	0,3	258	27	27
	Butane G30	28	50	73	-	1	860	0,3	258	27	27
	Propane G31	37	50	71	-	1	860	0,3	258	27	27
Semi-Rapide	Naturel G20	20	101	-	167	1,75	1505	0,44	378	34	31
	Naturel G25	25	101	-	194	1,75	1505	0,44	378	34	31
	Butane G30	28	66	127	-	1,75	1505	0,44	378	34	31
	Propane G31	37	66	125	-	1,75	1505	0,44	378	34	31
Rapide	Naturel G20	20	129	-	286	3	2580	0,75	645	44	42
	Naturel G25	25	129	-	332	3	2580	0,75	645	44	42
	Butane G30	28	87	218	-	3	2580	0,75	645	44	42
	Propane G31	37	87	214	-	3	2580	0,75	645	44	42
	Naturel G20	20	Int 70 ext 110	-	476	5	4300	0,48	413	N.A.	int 34reg ext 65reg
	Naturel G25	25	Int 70	-	554	5	4300	0,48	413	N.A.	Int 34reg
Dual	Butano G30	30	ext 110 Int 46 Ext 69	334	-	4,6	3956	0,48	413	N.A.	ext 65reg int 34reg ext 65reg
	Propano G31	37	Int 46 Ext 69	328	-	4,6	3956	0,48	413	N.A.	int 34reg ext 65reg

1) Reglage de la flamme minimale des brûleurs

Pour le réglage de la flamme minimale des brûleurs, procédez de façon et dans l'ordre suivants :

1) Allumez le brûleur et tournez la manette sur la position de MINIMUM ( petite flamme).

2) Enlevez la manette (FIG.8) du robinet qui est fixe par simple pression sur la tige de ce dernier.

3) Enoncez la pointe d'un petit tournevis a coté de la tige du robinet de la table en correspondance de la vis dorée située sur la partie inférieure du robinet (Auxiliaire, Semi-Rapide, Rapide FIG.8) (Daul fig.9) et tournez la vis à droite ou à gauche jusqu'à ce que la flamme du brûleur soit régée correctement au MINIMUM.

4) Contrólez qu'en passant rapidement de la position de MAXIMUM à la position de MINIMUM la flamme ne s'étaignse pas.

ATTENTION: Le réglage ci-dessus ne s'effectue qu'avc des brûleurs fonctionnant au gaz methane ou au gaz de ville. Pour les brûleurs fonctionnant au gaz liquide, la vis doit être visée à fond à droite.

BRANCHEMENT ELECTRIQUE DE LA TABLE:

Le branchement electrique doit etre execute conformement aux normes et a la legislation en vigueur.

Avant d'effectuer le branchement, vérifiez si

• Le débit électrique de l'installation et des prises de courant est ajusté à la puissance maximale de la table (cfr. la plaquette d'identification appliquée au bas du caisson).

• La prise ou l'installation est dotée d'une mise à la terre efficace et conforme à la réglementation en vigueur. Le fabricant décline toute responsabilité en cas de non respect de ces dispositions.

Si le branchement au secteur s'effectue à travers une prise :

• Montez une fiche normalisée sur le cordon d'alimentation (si ce dernier n'en est pas pourvu), adaptée à la puissance reportée sur la plaquette d'identification. Branchez les fils en vous basant sur le schéma du dessin 10 en ayant soin de respecter les indications suivantes :

lettre L (phase) = fil marron,

lettre N (neutre) = fil bleu,

symbole" 1一 " terre = fil jaune-vert.

• Le cordon d'alimentation doit être positionné de façon à ce qu'il n'atteigne jamais tout au long de son parcours une température de 75K

• N'utilise pas de réductions, adaptateurs ni déviateurs car ils pourraient provoquer de faux contacts et, par conséquent, des surchauffes dangereuses.

Si le branchement se fait directement sur le secteur :

• Il faut prévoir un dispositif qui assure la déconnexion du réseau avec une distance d'ouverture des contacts permettant la déconnexion complète dans les conditions de la catégorie de surtension III, conformément aux réglementations d'installation en vigueur.
• Interposez entre la table et le secteur un interrupteur unipolaire, proportionné à la charge de la table avec une ouverture minimale entre les contacts de 3 mm.
  Rappelez-vous que le cable de terre ne doit pas etre interrompu par l'interrupteur.
• En alternative, le branchement électrique peut aussi être protégé avec un interrupteur différentiel à haute sensibilité.
• Il est vivement recommandé de relier le fil de terre jaune-ver à une mise à la terre efficace.

ATTENTION: La table est conforme aux prescriptions de la directive CEE 90/396 relative aux appareils de cuisson au gaz à usage domestique.

Tous nos appareils ont ete concus et fabriques conformement aux normes européennes EN 60 335-1 et EN 60 335-2-6 aisi que leurs amendements relatifs selon les dispositions de la Directive Européenne Basse Tension 73/23 et 93/68. IIs sont aussi conformes aux dispositions de la directive européenne 89/336 concernant la compatibilité electromagnetique.

ENTRETIEN DE LA TABLE

CHANGEMENT DES COMPOSANTS

Avant toute opération d'entretien, débranchez la table du réseau d'alimentation du gaz et électrique.

Pour changer les composants comme les brûleurs, robinets et pièces électriques, il faut extraire la table de cuisson du meuble en débloquant les crochets de fixation. Dévissez ensuite les vis de fixation des brûleurs, les écrous de fixation des plaques électriques visibles dans la partie inférieure de la table, extrayez la table et procédéz enfin au remplacement des composants défectueux.

NOTE : Pour changer les robinets, dévissez aussi les deux vis de fixation de la rampe du gaz au fond de la table qui se trouvent dans la partie supérieure.

Sur les tables dotées de l'allumage automatique, démonze d'abord la catenaire des interrupteurs de l'allumage avant de changer les robinets. Il est conseilé de changer le joint du robinet à chaque remplacement de robinet afin de garantir une parfaite étanchéité entre le corps et la rampe.

ATTENTION: Le cordon d'alimentation fourni en notation est branché à la table à travers un branchement de type X (conformément aux normes EN 60335-1,EN 60335-2-6 et leurs variantes successives). Il peut donc être remplaced sans l'utilisation d'outils spéciaux, par un cordon du même type.

En cas d'usure ou de dépréciation du cordon d'alimentation, remplacez-le en suivant les indications reportées dans le tableau n°3 ci-dessous:

TABLEEAU N° 3: Types et sections des cordons d'alimentation des tables de cuisson

Dimensions table de cuisson	Modèle de table de cuisson	Modèle et section du cordon d'alimentation
59 x 50 cm.	brûleurs gaz	H05RR-F 3x0,75 mm2
86 x 50 cm.

ATTENTION: En cas de remplacement du cordon d'alimentation, l'installeur devra prévoir un conducteur de terre plus long de 2 cm environ par rapport aux conducteurs de phase et il devra aussi respecter les consignes concernant le branchement électrique. Graissage des robinets : (cette opération doit impérativement être executée par un personnel qualifié d'un centre de service après-vente).

Des qu'un robinet devient dur a manoeuvrer, il faut le graisser sans plus attendre en suivant les instructions reportees ci-dessous :

1) Demontez le corps du robinet en devissant les deux vis qui se trouvent sur le corps de ce dernier (FIG. 11)
2) Extrayez et nettoyez le cône d'étanchéité et son logement avec un chiffon imbibé de diluant.
3) Graissez légèrement le cône avec de laGRAISSSE spéciale.
4) Introduisez le cône et manoeuvrez-le plusieurs fois. Extrayez-le à nouveau, eliminez la graisse superflue et contrôle que les zones de passage du gaz ne soient pas obstruées.
5) Remontez toutes les pieces dans l'ordre inverse du démontage et vérifie le bon fonctionnement du robinet.

MODE D'EMPLOI ET ENTRETION

DESCRIPTION DES TABLES DE CUISSON

TABLE DE CUISSON AU GAZ MODELE P680.
cfr. FIG.12 - Schéma Electrique A
TABLE DE CUISSON AU GAZ MODELE P910.
cfr. FIG.13 - Schéma Electrique B
TABLE DE CUISSON AU GAZ MODELE P960,
cfr. FIG.14 - Schéma Electrique B----

LEGENDE POUR LA DESCRIPTION DES LEGENDE POUR TABLES ELECTRIQUES LES SCHEMAS ELECTRIQUES

(Dessins 12 13 14) (Schemas A B)

1 Brûleur auxiliaire 1 Bornier
2 Bruleur semi-rapide 2 Bouton d'allumage
3 Bruleur rapide 3 Générateur d'étincelles
4 Bruleur Dual 4 Bougies d'allumage
5 Plaque électrique L Marron (phase)

6 Manette bruleur avant gauche N Bleu (neutre)

7 Manette bruleur avant droite
8 Manette brûleur arrêté gauche
9 Manette brûleur arrêté droite
10 Manette bruleur avant central
11 Manette bruleur arriere central

UTILISATION DES BRULEURS

Au dessus de chaque manette sur le bandeau, un schema est grave qui indique a quel bruleur correspond la manette. L'allumage des bruleurs s'effectue de différentes facon en fonction du modele de table choisi et de ses caractéristiques :

• Allumage manuel (il est always possible, even in the presence of a strong current), is a good example of allomage.
• Allumage électrique: Tournez à gauche la manette correspondant au brûleur sélectionné et place-la sur la position de MAXIMUM en correspondence de la grande flamme, pressez ensuite le bouton d'allumage et lâchez-le dés que le brûleur s'est allumé.
• Allumage électrique automatique: Tournez à gauche la manette correspondant au brûleur sélectionné et place-la sur la position de MAXIMUM en correspondence de la grande flamme et pressez la manette; lâchez-la dés que le brûleur s'est allumé.
• Allumage des brûleurs équipés d'un dispositif de sécurité (thermocouple): Tournez à gauche la manette correspondant au brûleur sélectionné et place-la sur la position de MAXIMUM en correspondence de la grande flâme, pressez la manette et activez un des dispositifs d'allumage ci-dessus. Une fois l'allumage intervenu, continuez à presser la manette pendant 10 secondes encore afin de laisser le temps à la flâme de chauffer le thermocouple. Si le brûleur s'estint après avoir relâché la manette, repêze toute l'opération.

Utilisation bruleur Dual fig.15

Ce modèle commande, avec un seul robinet, tant la couronne centrale du brûleur que la couronne externe.

Pour allumer la couronne centrale et la couronne exter du bruleur, il faut appuyer sur la manette, puis la tourner sur la position 1 de distribution maximum et la maintainir pressée jusqu'à l'allumage, dans cette position on a le réglage maximum tant de la flamme interne que de la flamme externe.

Tourner la manette sur la position 2 pour avoir la couronne externe au minimum et la couronne interne au maximum de la flamme. En tournant la manette sur la position 3 on a la couronne interne au maximum et la couronne externe eteinte

En tournant la manette sur la position 4, on a la couronne interne au minimum et la couronne externe eteinte.

N.B.: Il est conseilé de ne pas allumer de brûleur si le chapeau n'est pas correctement positionné.

Conseils pour une utilisation optimale des brûleurs:

• Utilisez un écipient d'un diamètre adapté à chaque brûleur (cfr. tab. n° 4 et FIG.16).
• Lorsque l'ébullition est atteinte, tournez la manette sur la position de MINIMUM.
• Utilisez toujours un couvercle.

TABLEAU N°4: Diamétres des recipients conseillés.

BRULEUR	DIAMETRES RECIPIENTS conseillés (cm.)
Auxiliaire	12 - 14
Semi-rapide	14 - 26
Rapide	18 - 26

ATTENTION: utilisez toujours des reçipients à fond plat.

ATTENTION: En cas de coupure de courant, les brûleurs peuvent être allumés avec des allumettes. L'allumage des brûleurs avec thermocouple de sécurité n'est possible que si la manette est sur la position de MAXIMUM (grande flamme).

Pendant la cuisson d'aliments avec de l'huile ou de la graisse, facilement inflammables, l'utiliser ne doit pas s'éloigner de la table de cuisson. Il est interd it d'utiliser des sprays à proximite de la table lorsque celle-ci est en fonction.

Pendant l'utilisation des brûleurs, veillez à ce que les manches des casseroles soient orientés vers l'intérieur. Ne laissez pas approcher les enfants. Si la table est dotée de couvercle, celle-ci devra être nettoyée avant d'abaisser le couvercle.

NOTE: L'utilisation d'un apparéil de cuisson au gaz produit de la chaleur et de l'humidité dans la piece où il est installé. Il faudra donc prévoir une bonne ventilation de lapiece en veillant à ne jamais obstruer les ouvertures de ventilation naturelle. (FIG. 4) et en activant le dispositif mécanique d'aération / hotte d'aspiration ou ventilateur électrique ( FIG. 5A et 5B ). Une utilisation intensive et prolongée de la table, peut nécessiter une aération supplémentaire, par exemple l'ouverture d'une fenêtre ou une ventilation plus efficace par augmentation de la puissance d'aspiration mécanique, si elle existe.

NETTOYAGE DE LA TABLE

Avant toute opération de nettoyage, débranchez la table du réseau d'alimentation électrique et fermez le robinet d'arrivée du gaz.

Nettoyage de la table de cuisson : nettoyez regulierement les têtes des brûleurs, les grilles en acier émailé, les couvercles émailés et les chapeaux avec de l'eau tiède savonneuse. Rincez-les puis séchez-les bien.

Le liquide eventuèlement débordé des casseroles doit immédiatement être séché avec un chiffon.

Si la manoeuvre d'ouverture et de fermetre d'un robinet devenait difficile, ne force pas mais faites immédiatement intervenir le service après-vente.

Nettoyage des parties émailées : pour protéger les parties émailées, il faut les nettoyer régulierement avec de l'eau savonneuse. N'utilise pas de produits abrasifs. Eliminez immédiatement les taches acides ou alcalines (vinaigre, jus de citron, sel, sauce tomates, etc.) et lavez les parties émailées lorsqu'elles sont encore chaudes.

Nettoyage des parties en acier Inox: Nettoyez ces pièces avec de l'eau savonnexe en les sechant bien ensuite avec un chiffon doux. Leur brillant se conserve en passant dessus un produit spécial pour Inox que I'on trouve dans le commerce. N'utilise pas de produits abrasifs.

Nettoyage des chapeaux de bruleurs: Etant donne quils sont simplement poses, il suffit de les extraire de leur logement et de les laver avec de I'eau savonneuse. Aprees les avoir bien sechés et verifie que les trous ne sont pas obstrues, replacez-les dans leur position.

(ES)
