MODE D'EMPLOI PM36S0X B BERTAZZONI
Cet appareil est marqué selon la directive européenne 2002/96/CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.
AVERTISSEMENT :
Cet appareil n'est pas prévu à l'usage de la personne (enfants y compris) avec des possibilités physiques, sensorielles ou mentales réduites, ou le manque d'expérience et de connaissance, à moins qu'ils aient été donnés la surveillance ou l'instruction au sujet de l'utilisation de l'achat d'appareils une personne chargée de leur sûreté.
Les enfants devraient être dirigés pour s'assurer qu'ils ne jouent pas avec l'appareil.
Installation, Service et Instructions pour l'Utilisateur
Insertion de la table de cuisson
Après avoir enlevé les différentes parties libres à l'intérieur et à l'extérieur de l'emballage, assurez-vous que la table de cuisson ne soit pas endommagée et qu'elle soit appropriée pour l'utilisation du gaz spécifique. L'étiquette du type de gaz se trouve en dessous de la base de la table de cuisson.
En cas de doute, n'employez pas l'appareil et contactez le personnel préposé.
Gardez toutes les pièces de l'emballage (mousse de polystyrène, carton, agrafes, etc.) loin des enfants. Considérez les dimensions critiques de l'appareil, avant d'effectuer une ouverture dans la surface supérieure du banc de travail. (mesures relatives selon la Fig 1-2).
Exigences
1. Distances des meubles suspendus (Valeurs minimum)
Les distances minimum devront être conformes aux valeurs minimum indiquées dans la table n.1 et sont illustrées dans la fig. 1-2
Les hottes de cuisine et les ventilateurs aspirant doivent être installés selon les instructions du fabricant.
Cependant, dans aucun cas, la distance entre la partie supérieure du brûleur le plus haut de l'appareil de cuisson et la hotte d'aspiration devra être inférieure au 650mm.
N'importe quelle autre surface combustible orientée vers le bas à moins de 600mm vers la partie supérieure du brûleur le plus haut devra être protégée pour sa largeur complète et profondeur de la zone à cuire. Cependant, dans aucun cas cette distance à n'importe quelle surface, devra être inférieure à 450mm. La profondeur maximum des armoires suspendues est de 330mm
2. Distances latérales (Valeurs minimum)
Les différentes distances latérales devront être conformes aux valeurs minimum indiquées dans la table n.1 et illustrées dans la fig. 1-2. La zone de la surface à cuire est définie comme la partie de l'appareil où on fait normalement la cuisson, et n'inclut pas les parties de l'appareil qui contiennent les boutons de contrôle.
Table n.1
| Modèles de tables de cuisson | Type A Type B | Modèles de tables de cuisson | Type A Type B | |
| Distances Min. | pouches (mm) | Distances Min. | pouches (mm) | |
| L1 | 500 | L10 | 870 | |
| L2 | 40 | L11 | 915 | |
| L3 | 50 | W | 890 | |
| L4 | 457 | D | 520 | |
| L5 | 600 | B1 (*) | 40 | |
| L6 | 330 | B2 (*) | 152 | |
| L7 | 925 | B3 (*) | 40 | |
| L8 | 40 | B4 (*) | 152 | |
| L9 | 172 |
(*) Notes:
-B1 est la distance min. entre le bord frontal de l'appareil et le bord frontal de l'armoire.
-B2 et B4 sont les distances minimum entre le bord latéral droit/gauche de l'appareil et le mur latéral (si présent).
-B3 est la distance minimum entre le bord arrière de l'appareil et le mur arrière.
Fixation de la table de cuisson
Pour empêcher aux liquides de fuir accidentellement dans l'espace de stockage sous-jacent, l'appareil est équipé d'une garniture spéciale. Pour appliquer cette garniture, suivez attentivement les instructions dans la Fig. 3. Disposez les bandes d'étanchéité protectrices le long des bords de l'ouverture du banc de travail et couvrez soigneusement l'extrémité de la bande. (Voir Fig. 3). Insérez la table de cuisson dans l'ouverture du banc de travail. A l'aide d'un tournevis assemblez les supports en dessous de la table de cuisson au moyen des vis. (Voir Fig. 3A-3B). Positionnez les crochets dans la position et fixez-les avec les vis.
Recoupez la partie des bandes protectrices qui s'étendent au-delà de la base de la table de cuisson.

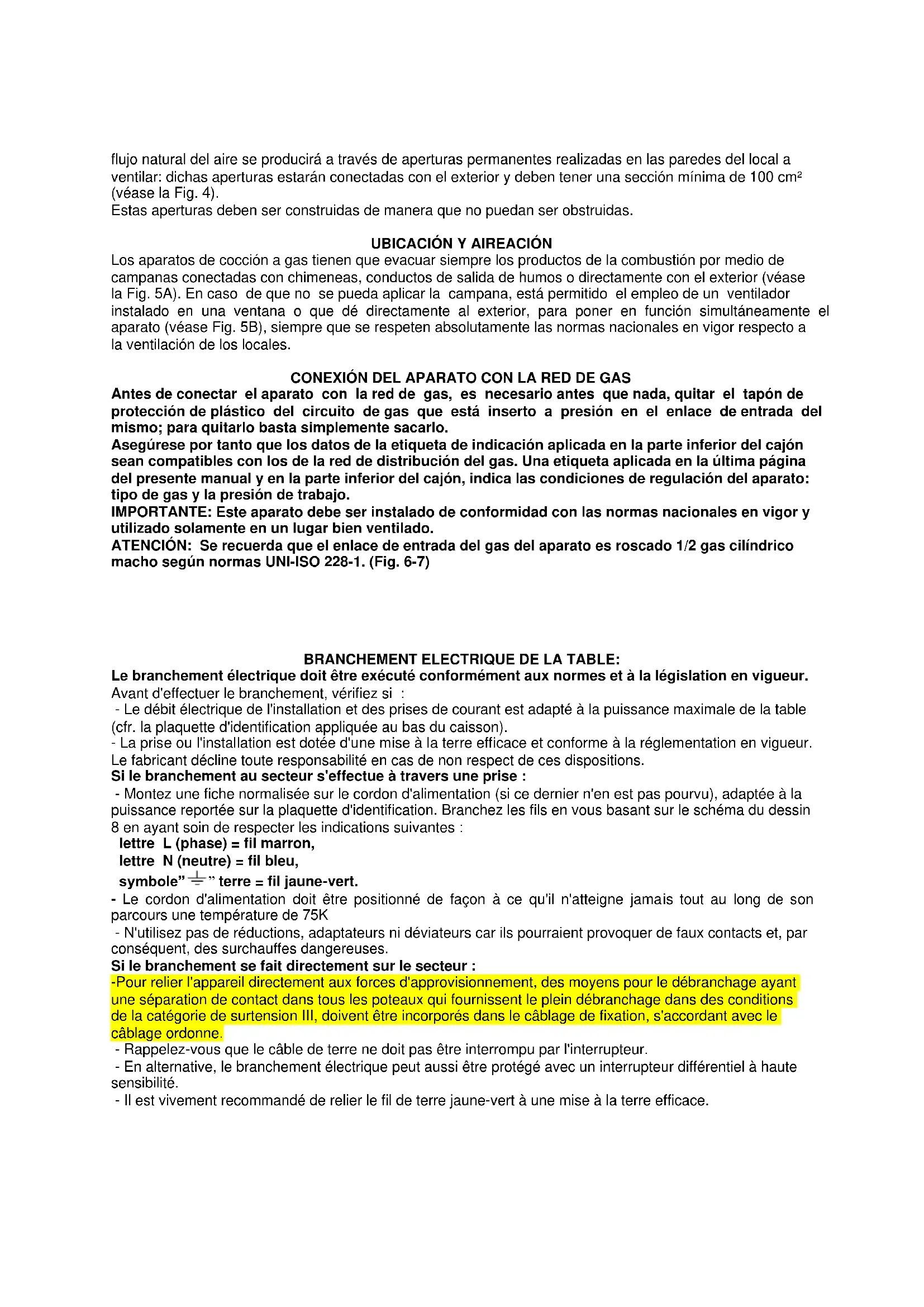

Le branchement électrique doit être exécuté conformément aux normes et à la législation en vigueur.
Avant d'effectuer le branchement, vérifiez si :
- Le débit électrique de l'installation et des prises de courant est adapté à la puissance maximale de la table (cfr. la plaquette d'identification appliquée au bas du caisson).
- La prise ou l'installation est dotée d'une mise à la terre efficace et conforme à la réglementation en vigueur. Le fabricant décline toute responsabilité en cas de non respect de ces dispositions.
Si le branchement au secteur s'effectue à travers une prise :
- Montez une fiche normalisée sur le cordon d'alimentation (si ce dernier n'en est pas pourvu), adaptée à la puissance reportée sur la plaquette d'identification. Branchez les fils en vous basant sur le schéma du dessin 8 en ayant soin de respecter les indications suivantes :
lettre L (phase) = fil marron,
lettre N (neutre) = fil bleu,
symbole" 12 " terre = fil jaune-vert.
- Le cordon d'alimentation doit être positionné de façon à ce qu'il n'atteigne jamais tout au long de son parcours une température de 75K
- N'utilisez pas de réductions, adaptateurs ni déviateurs car ils pourraient provoquer de faux contacts et, par conséquent, des surchauffes dangereuses.
Si le branchement se fait directement sur le secteur :
-Pour relier l'appareil directement aux forces d'approvisionnement, des moyens pour le débranchage ayant une séparation de contact dans tous les poteaux qui fournissent le plein débranchage dans des conditions de la catégorie de surtension III, doivent être incorporés dans le câblage de fixation, s'accordant avec le câblage ordonne.
- Rappelez-vous que le câble de terre ne doit pas être interrompu par l'interrupteur.
- En alternative, le branchement électrique peut aussi être protégé avec un interrupteur différentiel à haute sensibilité.
- Il est vivement recommandé de relier le fil de terre jaune-vert à une mise à la terre efficace.
ATTENTION: l'appareil est conforme aux prescriptions des directives suivantes: 90/396/CEE (Directive gaz) relative aux appareils à gaz à usage domestique et similaire, 93/68 et 73/23 (Directive basse tension) relatives à la sécurité électrique et 2004/108/CE, 93/68 et 89/336 (Directives EMC) relatives à la compatibilité électromagnétique.
Schémas de câblage
Description du schéma de câblage
Pour les tables de cuisson voir la Fig. 13. 1. Cosse de câble
-
Interructeur
-
Générateur d'étincelles
- Etincelle d'allumage
L. Noir
N. Blanc
T. Vert (terre)
CHANGEMENT DES COMPOSANTS
Avant toute opération d'entretien, débranchez la table du réseau d'alimentation du gaz et électrique.
Pour changer les composants comme les brûleurs, robinets et pièces électriques, il faut extraire la table de cuisson du meuble en débloquant les crochets de fixation. Dévissez ensuite les vis de fixation des brûleurs, les écrous de fixation des plaques électriques visibles dans la partie inférieure de la table, extrayez la table et procédez enfin au remplacement des composants défectueux.
NOTE : Pour changer les robinets, dévissez aussi les deux vis de fixation de la rampe du gaz au fond de la table qui se trouvent dans la partie supérieure.
Sur les tables dotées de l'allumage automatique, démontez d'abord la caténaire des interrupteurs de l'allumage avant de changer les robinets. Il est conseillé de changer le joint du robinet à chaque remplacement de robinet afin de garantir une parfaite étanchéité entre le corps et la rampe.
ATTENTION : Le cordon d'alimentation fourni en dotation est branché à la table à travers un branchement de type X. Il peut donc être remplacé sans l'utilisation d'outils spéciaux, par un cordon du même type.
En cas d'usure ou de détérioration du cordon d'alimentation, remplacez-le avec :
Modèle et section du cordon d'alimentation H05VV-F 3x0,75 mm2 ou H05RR-F 3x0,75 mm2
ATTENTION: En cas de remplacement du cordon d'alimentation, l'installateur devra prévoir un conducteur de terre plus long de 2 cm environ par rapport aux conducteurs de phase et il devra aussi respecter les consignes concernant le branchement électrique. Graissage des robinets : (cette opération doit impérativement être exécutée par un personnel qualifié d'un centre de service après-vente).
Ventilation du local – Positionnement et dégazage
NOTE : Un ventilateur extracteur qui aide l'évacuation des produits de la combustion peut être utilisé dans le local où se trouve l'appareil ; en chaque cas il doit être eventuellement installé conformement aux normes nationals en vigueur.
NOTE : Le fonctionnement d'une hotte d'aspiration peut avoir influence sur les autres appareils a gaz qui fonctionnent dans le meme local ; en chaque cas elle doit être eventuellement installée conformement aux normes nationals en vigueur.
- REMPLACEMENT DES BECS POUR L'UTILISATION AVEC D'AUTRES TYPES DE GAZ:
Pour changer les becs des brûleurs, suivez le procédé suivant:
Soulevez les brûleurs et dévissez les becs (Fig. 9) en employant une clé réglable de 7 mm et changez les becs avec ceux conçus pour la nouvelle alimentation de gaz, selon les informations fournies dans le TABLEAU A ci-dessous.
TABLEAU N°2: Adaptation aux différents types de gaz.
APPAREIL DE CATEGORIE : II2E+3+
| Brûleur | Type de Gaz | Pression | Diamètre Buse | Débit Nominal | Débit Réduit | Diamètre by-pass 1/100mm | ||||
| mbar | 1/100mm. | g/h | l/h | Kw | kcal/h | kW | kcal/h | |||
| Naturel G20 | 20 | 101 | - | 167 | 1,75 | 1505 | 0,44 | 378 | 31 reg | |
| Semi-Rapide | Naturel G25 | 25 | 101 | - | 194 | 1,75 | 1505 | 0,44 | 378 | 31 reg |
| Butane G30 | 28 | 66 | 127 | - | 1,75 | 1505 | 0,44 | 378 | 31 | |
| Propane G31 | 37 | 66 | 125 | - | 1,75 | 1505 | 0,44 | 378 | 31 | |
| Rapide | Naturel G20 | 20 | 129 | - | 286 | 3 | 2580 | 0,75 | 645 | 42 reg |
| Naturel G25 | 25 | 129 | - | 332 | 3 | 2580 | 0,75 | 645 | 42 reg | |
| Butane G30 | 28 | 87 | 218 | - | 3 | 2580 | 0,75 | 645 | 42 | |
| Propane G31 | 37 | 87 | 214 | - | 3 | 2580 | 0,75 | 645 | 42 | |
| Bruleur | Naturel G20 | 20 | 70 | - | 76 | 0,8 | 688 | 0,30 | 258 | 27 reg |
| Dual | Naturel G25 | 25 | 70 | - | 89 | 0,8 | 688 | 0,30 | 258 | 27 reg |
| Intérieur | Butane G30 | 28 | 46 | 211 | - | 0,8 | 688 | 0,30 | 258 | 27 |
| Propane G31 | 37 | 46 | 207 | - | 0,8 | 688 | 0,30 | 258 | 27 | |
| Brûleur | Naturel G20 | 20 | 2x110 | - | 419 | 4,4 | 3784 | 1.8 | 1548 | 65 reg |
| Dual | Naturel G25 | 25 | 2x110 | - | 488 | 4,4 | 3784 | 1.8 | 1548 | 65 reg |
| Extérieure | Butane G30 | 28 | 2x69 | 298 | - | 4,1 | 3526 | 1.8 | 1548 | 65 |
| Propane G31 | 37 | 2x69 | 293 | - | 4,1 | 3526 | 1.8 | 1548 | 65 | |
Réglage des brûleurs
Réglage du "MINIMUM" sur les brûleurs
Pour régler le minimum sur les brûleurs suivez le procédé indiqué ci-dessous:
1) Allumez le brûleur et mettez le bouton sur la position de MINIMUM ( petite flamme ).
2) Enlevez le bouton (Fig. 10) du robinet qui est réglé pour la pression standard. Le bouton se trouve sur la barre du robinet-même.
3) Enfoncez la pointe d'un petit tournevis à côté de la tige du robinet de la table en correspondance de la vis dorée située sur la partie inférieure du robinet et tournez la vis à droite ou à gauche jusqu'à ce que la flamme du brûleur soit réglée correctement au MINIMUM.
4) S'assurer que la flamme ne sorte pas en changeant rapidement la position du MAXIMUM en position de MINIMUM.
ATTENTION: Le réglage décrit ci-dessus peut être seulement effectué avec des brûleurs qui emploient le gaz naturel, tandis qu'avec les brûleurs qui emploient le gaz propane, la vis doit être complètement vissée, dans le sens des aiguilles d'une montre.
Descriptions
LEGENDE DESCRIPTIVE POUR LES TABLES DE CUISSON
DESCRIPTION DES TABLES
- Brûleur dual (poêle chinoise) Modèle 'A' Fig. 11
- Brûleur rapide Modèle 'B' Fig. 12
- Brûleur moyen
- Bouton de commande du brûleur intérieur dual
- Bouton de commande du brûleur extérieur dual
- Bouton de commande du brûleur moyen
- Bouton de commande du brûleur rapide
Instructions de service et d'entretien
Le service et l'entretien doivent seulement être exécutés par une personne autorisée
Pour remplacer les parties telles que les brûleurs, les valves et les composants électriques, la table de cuisson doit être enlevée du banc de travail en libérant les crochets de fixage, desserrant les vis de fixage de chaque brûleur, dévissant les écrous de fixage crochets de fixation de la table de cuisson qui sont visibles au fond de la surface, enlevant la partie supérieure de la table de cuisson et remplaçant ensuite les pièces défectueuses.
Avertissement: si les valves doivent être remplacées, désassemblez d'abord les câbles des interrupteurs d'allumage.
Il est recommandé de remplacer les joints de la valve chaque fois que la valve est remplacée, assurant, de cette façon, l'étanchéité parfaite entre le corps et le train de gaz.
ATTENTION: Débranchez l'alimentation avant l'entretien de l'unité.
Pour le positionnement de la prise au mur pour le branchement de la bonde de mise à terre à trois pôles de l'appareil, voir les indications illustrées en Fig. 1-2
ATTENTION: Après la première installation de l'appareil ou après n'importe quelle intervention d'entretien concernant les parties principales du gaz de l'appareil, effectuez le test de fuite en utilisant de l'eau avec du savon sur les raccordements de gaz pour vérifier l'installation correcte. N'utilisez pas de feu pour le test de fuite du gaz.
Instructions pour l'utilisateur
ATTENTION:
Maintenir la zone de l'appareil propre et libre des matériaux combustibles, de l'essence et d'autres vapeurs et liquides inflammables.
Ne stockez aucun matériel dangereux ou inflammable dans les meubles suspendus sur l'appareil; stockez-les dans un lieu sûr pour éviter les risques potentiels.
Pour une utilisation sûre de l'appareil, ne l'employez pas pour le chauffage des locaux.
N'utilisez pas de pulvérisateurs d'aérosol à proximité de cet appareil lorsqu'il est en fonction
Pour la description des tables de cuisson, référez-vous aux instructions d'installation.
Utilisation des brûleurs
Un diagramme est gravé sur le tableau de commande sur chaque bouton qui indique quel brûleur correspond à ce bouton.
Allumage manuel:
L'allumage manuel est toujours possible même lorsque l'alimentation est débranchée ou en cas de panne de courant prolongée.
Tournez le bouton qui correspond au brûleur choisi dans le sens contraire des aiguilles d'une montre dans la position de MAXIMUM à l'étoile gravée (flamme large) et mettez une allumette allumée sur le brûleur.
Allumage électrique automatique:
Tournez le bouton qui correspond au brûleur choisi dans le sens contraire des aiguilles d'une montre à la position de MAXIMUM à l'étoile gravée (flamme large) et puis appuyez sur le bouton pour activer l'allumage par étincelle. Relâchez le bouton quelques secondes après l'allumage du brûleur.
Brûleurs équipés d'un dispositif de sécurité (thermocouple):
Tournez le bouton qui correspond au brûleur choisi dans le sens contraire des aiguilles d'une montre à la position de MAXIMUM à l'étoile gravée (flamme large) et puis appuyez sur le bouton pour activer l'allumage par étincelle. Une fois qu'il est allumé, continuez à appuyer sur le bouton pendant 10 secondes environ, pour permettre à la flamme de chauffer le thermocouple. Si le brûleur ne reste pas allumé après avoir relâché le bouton, répétez le procédé ci-dessus.
Note: Le brûleur dual est composé de deux brûleurs (interne et externe) ; chacun d'eux fonctionne sous la valve à gaz indépendamment de l'autre.
Avertissement: Il est recommandé de ne pas essayer d'allumer le brûleur si le chapeau de la flamme relative, n'est pas en position correcte.
Suggestions pour une utilisation correcte des brûleurs:
ATTENTION: Pendant l'utilisation de chaque brûleur réglez la dimension de la flamme du brûleur correctement de façon à ce qu'elle ne se prolonge pas au-delà du bord des ustensiles de cuisine. C'est une instruction basée sur des considérations de sécurité
- Utilisez les casseroles appropriées pour chaque brûleur (voir la Fig. 14 et le Tableau B)
- Quand le liquide bout, tournez le bouton vers le bas à la position de MINIMUM.
- Utilisez toujours des casseroles avec un couvercle.
Tableau B
| Brûleur | Diamètres recommandés pour les casseroles (mm) |
| Moyen | 140 – 260 |
| Large | 180 – 260 |
| Dual (poêle chinoise) | 220 – 260 |
Utilisation correcte des casseroles:
- Essuyez le fond de la casserole avant de la positionner sur la plaque de cuisson.
- Utilisez les pots avec un fond plat et épais, à l'exception de la cuisson avec poêles chinoises.
- Quand vous utilisez les brûleurs, assurez-vous d'avoir positionné correctement les manches des casseroles. Tenir les enfants loin de l'appareil.
- Quand vous cuisinez des mets avec de l'huile ou de la graisse, qui sont très inflammables, l'utilisateur ne devra pas laisser l'appareil sans surveillance.
ATTENTION: Si l'alimentation est découpée, les brûleurs peuvent être allumés avec des allumettes.
Les brûleurs équipés d'un thermocouple de sécurité peuvent seulement être allumés lorsque le bouton est en position de MAXIMUM (gravure de flamme large).
Avertissement: L'utilisation d'un appareil de cuisson à gaz produit de la chaleur et de l'humidité dans la chambre où il est installé. Par conséquent, une ventilation appropriée dans la chambre est nécessaire ainsi que les ouvertures normales de ventilation qui doivent être sans obstructions et doivent activer les ventilateurs à tirage d'air/hottes d'aspiration. Une utilisation intensive et continue de l'appareil peut exiger une ventilation additionnelle, par exemple en ouvrant une fenêtre, ou en augmentant la puissance du ventilateur à tirage d'air/hotte d'aspiration, si installés.
Nettoyage de l'appareil:
N'utilisez jamais de produits à nettoyer abrasifs
Avant de nettoyer l'appareil il doit être débranché du réseau électrique.
Nettoyage de la surface de travail: nettoyez périodiquement les têtes des brûleurs, les supports en acier émaillés des casseroles et les chapeaux des brûleurs en utilisant de l'eau chaude.
Tout débordement devra être enlevé aussitôt que possible en utilisant un chiffon.
S'il est difficile d'ouvrir ou fermer une valve, ne la forcez pas, mais demandez immédiatement l'assistance du personnel du service technique.
Nettoyage des parties émaillées: Les parties émaillées devront être nettoyées fréquemment avec de l'eau savonneuse. N'utilisez pas de poudres abrasives. Ne laissez pas de substances acides ou alcalines sur les parties émaillées (comme par exemple du vinaigre, jus de citron, sel, sauce tomate, etc.) et ne lavez pas les parties émaillées lorsqu'elles sont encore chaudes.
Nettoyage des parties en acier inox: Nettoyez les parties avec de l'eau savonneuse et séchez-les en utilisant un chiffon mou. Le brillant est maintenu en utilisant périodiquement des produits appropriés que vous pouvez trouver dans les supermarchés. N'employez jamais de poudres abrasives.
Nettoyage des chapeaux des brûleurs: Soulevez les chapeaux des brûleurs des têtes des brûleurs, lavez-les dans l'eau savonneuse et séchez-les soigneusement. Avant le replacement sur la tête du brûleur, assurez-vous que les trous ne soient pas obstrués.
