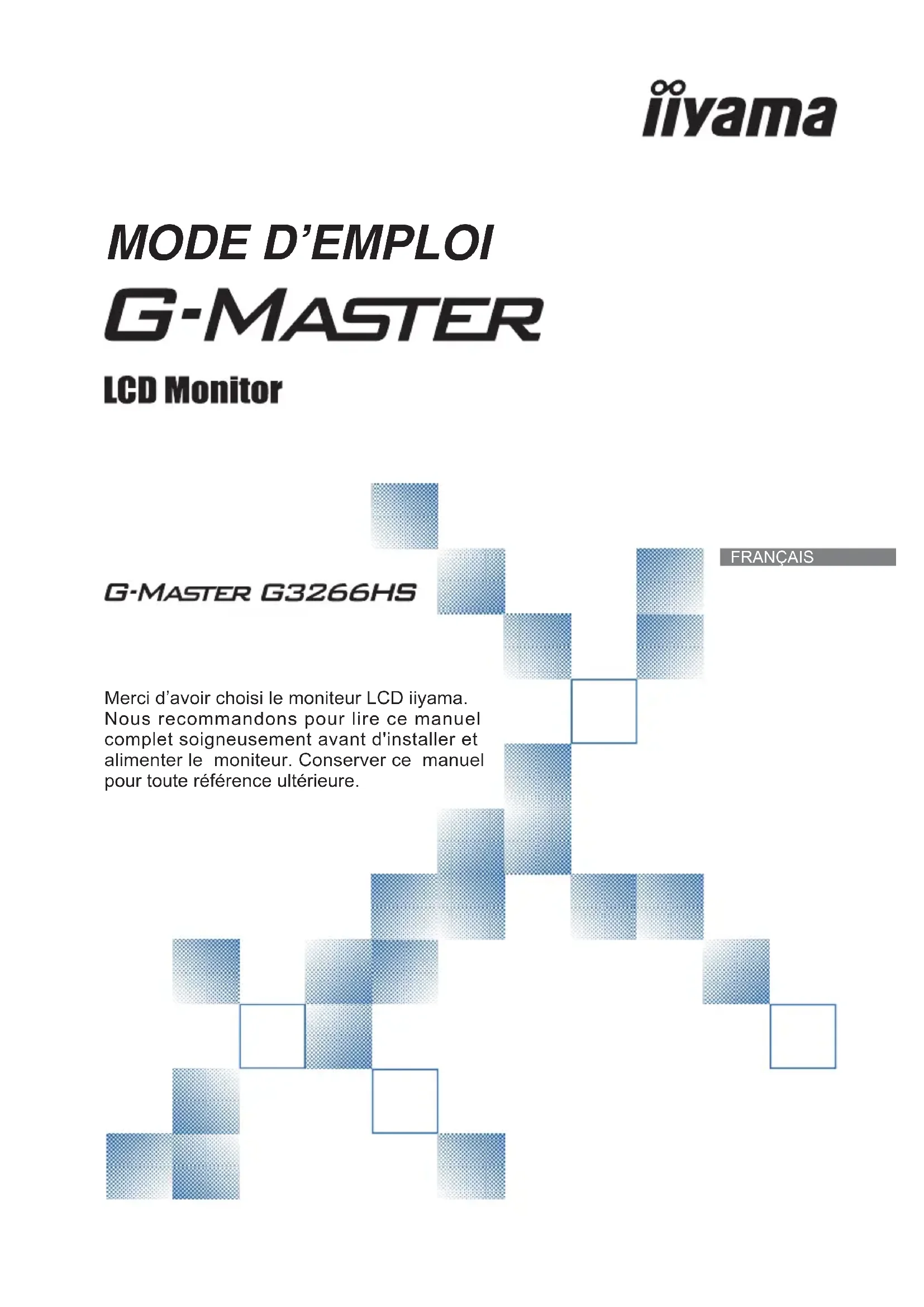

MODE D'EMPLOI GMaster G3266HSB1 IIYAMA

Merci d’avoir choisi le moniteur LCD iiyama. Nous recommandons pour lire ce manuel complet soigneusement avant d'installer et alimenter le moniteur. Conserver ce manuel pour toute référence ultérieure.FRANÇAIS

Nous nous réservons le droit de modifi er les caractéristiques de nos produits sans préavis.

Toutes les marques de fabrique utilisées dans ce mode d’emploi appartiennent à leurs propriétaires respectifs.

DECLARATION DE CONFORMITE AU MARQUAGE CE

Ce moniteur LCD est conforme aux spécifi cations des directives CE/UE 2014/30/UE, aux directives EMC, les basses tensions 2014/35/UE, directives ErP 2009/125/CE et directives RoHS 2011/65/UE. La sensibilité électromagnétique a été choisie à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d’industrie légère et d’entreprises de petite taille, à l’intérieur aussi bien qu’à l’extérieur des immeubles. Tout lieu d’utilisation devra se caractériser par sa connexion à un système public d’alimentation électrique basse tension. IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands Modèle No. : PL3266HFRANÇAIS Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclages sont disponibles sur le site Internet : http://www.iiyama.com.

AVERTISSEMENT MISE HORS TENSION DU MONITEUR EN CAS DE FONCTIONNEMENT ANORMAL En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR LE BOITIER

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d’incendie ou de chocs électriques. NE PAS INTRODUIRE D’OBJETS DANS LE MONITEUR N’insérez pas d’objets solides ou liquides tel que de l’eau à l’intérieur du moniteur. En cas d’accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L’utilisation du moniteur avec un objet logé à l’intérieur peut engendrer un incendie, un choc électrique ou des dommages. INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE Le moniteur peut blesser quelqu’un s’il tombe ou s’il est lancé. NE PAS UTILISER SON MONITEUR PRES DE L’EAU N’utilisez pas le moniteur à proximité d’un point d’eau pour éviter les éclaboussures, ou si de l’eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vous que le moniteur fonctionne à la tension d’alimentation secteur spécifi ée. L’utilisation d’une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électique.

PROTECTION DES CABLES

Ne pas tirer ou plier les câbles d’alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

INSTALLATION Pour prévenir les risques d’incendie, de chocs électriques ou de dommages, installez votre moniteur à l’abri de variations brutales de températures et évitez les endroits humides, poussiéreux ou enfumés. Vous devrez également éviter d’exposer votre moniteur directement au soleil ou tout autre source lumineuse. NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE Le moniteur peut basculer et causer des blessures s’il n’est pas convenablement installé. Vous devez également vous assurez de ne pas placer d’objets lourds sur le moniteur, et qu’aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.

MAINTENIR UNE BONNE VENTILATION

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afi n d’éviter tout risque d’incendie. Pour assurer une circulation d’air suffi sante, installer le moniteur à 10 cm environ du mur. Les fentes d’aération sur l’arrière du châssis seront obstruées et il y aura risque de surchauff e du moniteur si vous retirez le socle du moniteur. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d’incendie et de dommages. L’utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou un matériau mou peut également entraîner des dommages. DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

DEBRANCHEZ LE MONITEUR

Afi n d’éviter les accidents, nous vous recommandons de débrancher votre moniteur s’il n’est pas utilisé pendant une longue période. TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE Pour déconnecter l’adaptateur secteur, le câble secteur ou le câble vidéo, tirez toujours par la prise. Ne jamais tirer par le câble, lui-même, car cela peut entrainer un incendie ou un choc électrique. NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique. LORS DE L’INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR Assurez-vous que l’ordinateur soit suffi samment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur. FAITES ATTENTION À VOS MAINS ET VOS DOIGS !

Attention la prudence est recommandée quand vous ajustez la hauteur ou l’angle de vision à ne pas vous coincer les doigts.

Attention: manipulez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous coincer les doigts. (Concerne le model avec la régulation de la hauteur.)

REMARQUE POUR UN USAGE 24/7

Ce produit n'est pas spécifi quement conçu pour une utilisation 24/7 dans n'importe quel environnement.

RECOMMANDATIONS D’USAGE

Pour prévenir toute fatigue visuelle, n’utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimum, positionnez l’écran juste au dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d’utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l’écran peut entraîner une fatigue de l’oeil. ATTENTION AUTRESFRANÇAIS

POUR VOTRE SECURITE 3

Les symptômes suivants n’indique pas qu’il y a un problème, c’est normal:

Quand vous allumez le LCD pour la première fois, l’image peut être mal cadrée à l’écran suivant le type d’ordinateur que vous utilisez. Dans ce cas ajuster l’image correctement.

La luminosité peut être légèrement inégale selon la confi guration de bureau utilisée.

En raison de la nature de l’écran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affi chage, si la même image a été affi chée pendant des heures. Dans ce cas, l’affi chage est rétabli lentement en changeant d’image ou en éteignant l’écran pendant des heures. REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)

Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage d’origine, merci de contacter votre revendeur ou le service après vente d’iiyama pour conseil ou pour remplacer l’emballage.

Si vous renversez n’importe quel objet solide ou liquide tel que de l’eau à l’intérieur du moniteur, débranchez immédiatement le câble d’alimentation et contactez votre revendeur ou le service technique iiyama.

Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer.

Ne pas gratter ou frotter l’écran à l’aide d’un objet dur afi n de ne pas endommager le panneau LCD.

L’utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier et l’écran LCD:

Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture. Diluant Essence Nettoyants brasifs Nettoyants en atomiseur Cire Solvants acides ou alcalins BOITIER Eliminer les tâches à l’aide d’un chiff on légèrement humide et d’un détergent doux, puis essuyer le boîtier à l’aide d’un chiff on sec et propre. ECRAN LCD Un nettoyage périodique est recommandé avec un chiffon sec et doux. N’utilisez pas de papier tissé car cela endommagera l’écran LCD. SERVICE CLIENT ENTRETIEN AVERTIS- SEMENT CAUTION NOTEZ NOTEZ NOTEZFRANÇAIS

4 AVANT D’UTILISER LE MONITEUR

Les accessoires suivants sont livrés avec le LCD. Vérifi ez que tous sont inclus avec le moniteur. Si l’un ou l’autre manque ou est détérioré, veuillez contacter votre revendeur iiyama local ou adressez- vous au bureau iiyama régional.

Câble d’alimentation*

Crochet pour oreillette

Guide de démarrage rapide

• La valeur nominale du câble d’alimentation fourni dans les régions à 120 V est de 10 A/125 V. Si vous utilisez une alimentation plus élevée que cette valeur nominale, un câble d’alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un câble d’alimentation non fourni par iiyama. FONCTIOS

Résolutions prises en charge jusqu’à 1920 × 1080

Contraste élevé 3000:1 (Typique), Fonction d'Contr. avancé disponible / Luminosité 300cd/m² (Typique) / Temps de réponse rapide 3ms (Gris au Gris)

L’image sans scintillements

Lissage numérique des caractères

Haut-parleurs stéréo 2 haut-parleurs stéréo 2 W

Conforme au Plug & Play VESA DDC2B Conforme à Windows

Économie d’énergie (conforme à VESA DPMS)

Trou clé pour verrouillage de sécuritéFRANÇAIS

AVANT D’UTILISER LE MONITEUR 5

Quand vous faites du montage mural, tenant compte de l’épaisseur de la base de montage, serrer la vis M4 avec un tournevis équipé d’une longueur de 9 mm pour serrer le moniteur. Si vous utilisez une vis de taille supérieure, un choc ou un dommage électrique peut se produire car il peut toucher certaines pièces électriques à l’intérieur du moniteur.

Merci de bien verifi er, svp, que le mur ou la cloison, peut bien supporter le poids du moniteur, avant de l'installer. MONTAGE MURAL AVERTIS- SEMENT

NOTEZ NOTEZ <Façade> <Arrière> <Côté gauche> Voyant d’alimentation Blanc : Fonctionnement normal Orange : Économie d’énergie Crochet pour oreillette * Bouton pour navigation Commutateur d’alimentation/Menu Défi lement haut (

A droite / Réglage audio (

Trou clé pour verrouillage de sécurité Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission. Prise Casque

Connecteur de VGA (D-SUB) Connecteur de DisplayPort (DP) Connecteur de HDMI (HDMI) Connecteur de DVI-D

(DVI) Connecteur d’alimentation secteur( : Courant alternative) (

Haut-parleurs Connecteur USB(Chargeur de batterie) ( )

• Si nécessaire, installez le crochet pour le micro-casque, tournez et sécurisez le.FRANÇAIS

Le câble de signal utilisé pour la connexion de l’ordinateur et du moniteur peut varier en fonction du type d’ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l’ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.

Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l’adaptateur requis.

Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal.

• Le câble n'est pas fourni avec le moniteur. Si vous utilisez un câble de basse qualité, il est possible que vous rencontriez des interférences electro-magnétiques. Veuillez contacter le service après vente iiyama dans votre pays, si vous souhaitez connecter votre moniteur via l'entrée VGA ou DVI. Assurez-vous que l’ordinateur et le moniteur sont éteints. Connectez l’ordinateur au moniteur avec le câble de signal. Connectez le moniteur à l’équipement audio avec le câble audio pour ordinateur lors de l’utilisation des fonctions audio. Connectez d’abord le câble d’alimentation au moniteur puis sur la prise électrique. Allumez votre écran et votre ordinateur. Pour éteindre votre moniteur, laissez appuyer sur le bouton d'allumage pendant 3 secondes, lorsque le menu n'est pas affi ché. Câble HDMI (Accessoire) Équipement audio et visuel Câble d’alimentation (Accessoire) Câble audio (Non inclus) Ordinateur Câble DVI-D (Non inclus)* Câble DisplayPort (Accessoire) Câble VGA (Non inclus)*FRANÇAIS

Fréquences du signal Passez aux fréquences souhaités détailles à la page 24 “FRÉQUENCES DE SYNCHRONISATION”. RÉGLAGE DE L’ANGLE DE VISION

Pour une vision optimale, il est recommandé de regarder le moniteur bien en face.

Tenez le pied pour ne pas renverser le moniteur lorsque vous modifi ez son orientation.

Vous pouvez régler l’angle du moniteur jusqu’à 12° vers le haut et 4° vers le bas.

Afi n de vous assurer une position du corps saine et relaxe quand vous regardez l’image du moniteur dans votre espace de travail, il est recommandé que le réglage de l’angle d’inclinaison n’excède pas 10 degrés. Réglez ensuite l’angle du moniteur comme vous le désirez. NOTEZ

Ne touchez pas l’écran LCD lorsque vous réglez l’angle. Cela pourrait endommager ou casser l’écran LCD.

Faites très attention à ne pas vous pincer les doigts ou les main lors du réglage de l’angle.

Le LCD iiyama est réglé à l’usine avec une fréquence de synchronisation figurant à la page 24 afi n de donner la meilleure image. Vous pouvez également ajuster la position de l’image comme vous le souhaitez en suivant le mode opératoire ci-dessous. Pour plus de détails voir page 16, AJUSTEMENTS DE L’ÉCRAN . Appuyez la touche MENU pour afficher les réglages à l’écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches

Sélectionnez la page de menu où se trouve l’icône de l’ajustement désiré. Appuyez la touche MENU. Utilisez ensuite les touches / pour mettre en surbrillance l’icône du réglage souhaité. Appuyez la touche MENU à nouveau. Utilisez ensuite les touches / pour eff ectuer les ajustements ou réglages appropriés. Appuyez la touche pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

Lorsque l’utilisation des touches est abandonnée pendant l’ajustement, la fenêtre OSD disparaît après le délai défi ni pour la Durée OSD. La touche peut également être utilisée pour fermer rapidement la fenêtre OSD.

Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d’éteindre le moniteur pendant l’utilisation du Menu.

Les ajustements pour Position-H / -V Horloge et Phase sont enregistrés pour chaque fréquence de signal. À l’exception de ces ajustements, tous les autres ajustements n’ont qu’un seul réglage qui s’applique sur toutes les fréquences de signal. NOTEZ Par exemple, pour corriger la position verticale, sélectionnez l’élément Confi g. D'image du Menu, puis appuyez la touche MENU. Puis, sélectionnez Position-V en utilisant les touches

Une page d’ajustement apparaît après l’appui sur la touche MENU. Utilisez ensuite les touches / pour corriger la position verticale. La position verticale de l’image entière doit changer pendant que vous eff ectuez l’opération. Appuyez la touche pour fi nir et les modifi cations sont enregistrées en mémoire. Luminosit ContrasteLuminositéi-Style Color

ArrêtStandard ACR ArrêtOverdrive OSD Quit. éplacer

MENU DES PARAMÈTRES DE RÉGLAGE Ajustement Problème / Option Touche correspondante Luminosité Luminance Trop sombre Trop clair Luminosité *

Ajustez la luminosité quand vous utilisez le moniteur dans une pièce sombre et que vous sentez que l’écran est trop lumineux. La Luminosité sont désactivés lorsque Eco a été sélectionné.

La i-Style Color ne peuvent pas être ajustés et sélectionnés lorsque la fonction Réd. de lum. Bleue est activée.

Quand l’Overdrive est activé, un certain niveau de conservation d’image sera causé. Luminosit ContrasteLuminositéi-Style Color

ArrêtStandardACR ArrêtOverdrive OSD Quit. éplacer

i-Style Color Standard Standard Pour I’environnement de fenêtre général et le réglage par défaut du moniteur. Text Text Pour I’édition de texte et I’sffi chage en environnement de traitement de texte. Internet Internet Pour l’environnement d’Internet. Jeu Game Pour l’environnement de jeu de PC. Film Movie Pour l’environnement de fi lm et de vidéo. Sport Sports Pour l’environnement de sport. ACR Adv. Contrast Augmentation du Réglage de Ratio de Contraste.Marche On Ratio de Contraste Typique. La fonction ACR ajuste la luminosité de l’ image et augmente la ratio de contraste durant les phases d’ images animées.

La Contraste, Luminosité, Couleur, Eco, i-Style Color et Réd. de lum. Bleue ne peuvent pas être ajustés et sélectionnés lorsque la fonction ACR est activée. NOTEZ Arrêt Off Arrêt Off / -2 / -1 / 0 / +1 / +2 II améliorera le temps de réponse de nivean gris du panneau d’affi chage à cristaux liquides. Un niveau plus élevé a comme conséquence un plus rapide le temps de réponse. Overdrive *

Ajustement Problème / Option Touche correspondante Confi g. D'image Image Setup Phase* 1,2 Phase Horloge* 1,2 Clock Trop à gauche Trop à droite Trop basse Trop haute Position-H*

Trop étroite Trop large Pour corriger le scintillement des caractères ou des lignes Config. D'imageHorlogePhaseFormat ImagePosition-H

Entrée analogique seulement.

Entrée DisplayPort seulement. Format Image Aspect Ratio Extension de l’affi chage.Large Wide 4:3 Affi chage des images au format 4:3. 5:4 Affi chage des images au format 5:4. Arrêt Off Marche On FreeSync*

FreeSync La FreeSync fonction est arrêt. Activation des FreeSync de fonction. Config. D'image OSD Quit. éplacer

lec. Entr FreeSyncArrêtFRANÇAIS

12 UTILISATION DU MONITEUR

Ajustement Problème / Option Touche correspondante Couleur * Color Temp. Blanc jaunâtre Blanc bleuâtre Vert Green Rouge Red Bleu Blue Trop faible Trop fort Utilisateur User Blanc verdâtre CouleurCouleurRouge Vert Chaud

sRGB est un standard international qui défi nie et unifi e l’apparence des écarts de couleur entre équipement.

Vous ne pouvez pas ajuster le Contraste, Luminosité, i-Style Color et Eco sous le mode sRGB parce que ces paramètres sont verrouillés.

• La Couleur ne peuvent pas être ajustés et sélectionnés lorsque la fonction Réd. de lum. Bleue est activée.FRANÇAIS

UTILISATION DU MONITEUR 13

Langue Language Durée OSD Timeout Vous pouvez régler la durée d’affi chage de l’OSD entre 5 et 100 secondes. Ajustement Problème / Option Touche correspondante Réglage OSD OSD Setup OSD Réglage OSD Position-H 95Quit. éplacer

lec. Entr Position-V 5Durée OSDLangue Français OSD English Deutsch Anglais Allemand Français Français Japonais Polski Polonais Русский Russe Nederlands Néerlandais Portugais Italiano Español Português Italien Espagnol Čeština Tchèque Position-H H. Position OSD trop à gauche OSD trop à droite OSD trop basse OSD trop haute Position-V

Consultez le guide d’utilisation de votre carte graphique pour plus d’informations sur le changement de la résolution et de la vitesse de rafraîchissement. NOTEZ Affi che les informations sur le signal d’entrée actuel de la carte graphique dans votre ordinateur. Informations Information Ajustement Problème / Option Touche correspondante Extra Extra Réinitialiser Reset Les données préréglées à l’usine sont restaurées. Non No Retourne au Menu. Oui Yes Sélection Entrée Signal Select Quit. éplacer

OSD ExtraSélectionDCC/CIRéinitialiserInformationsRésolution:Fréquence H:Fréquence V:Arrêt 1920<H> * 1080<V>67KHz 60Hz Direct DDC/CI DDC/CI Le DDC/CI est activé. Arrêt

Marche On Le DDC/CI est éteint. Lous pouvez éviter la page de Menu et affi cher directement l’échelle d’ajustement en suivant la manipulation suivante.

Sélection Entrée: Appuyez la touche lorsque le Menu n’est pas affi ché. Direct Sélectionnez l’entrée DVI. DVI Sélectionnez l’entrée HDMI. HDMI Sélectionnez l’entrée VGA. VGA Sélectionnez l’entrée DisplayPort.

Sélection Entrée Signal Select Auto-Switch entrée Auto-Switch Input Arrêt Off La "Auto-Switch entrée" Mode est éteinte. S'il n'y a pas de source de signal au signal d'entrée, le signal d'entrée avec la source de signal est automatiquement sélectionné. Marche OnFRANÇAIS

UTILISATION DU MONITEUR 15

Choisissez la Entrée ligne

.Entrée ligne Source audio * Audio Source Choisissez la DisplayPort

HDMI Ajustement Problème / Option Touche correspondante Volume Volume Trop faible Trop fort Lous pouvez éviter la page de Menu et affi cher directement l’échelle d’ajustement en suivant la manipulation suivante.

Réglage Audio : Appuyez la touche lorsque le Menu n’est pas affi ché. Direct Ajustement Problème / Option Touche correspondante Réglage Auto * Auto Confi gure Ajustement de Position-H / -V, Horloge et Phase automatiquement.

• Pour les meilleurs résultats, utilisez Mise Au Point avec la mire d’ajustement. Voir la section AJUSTEMENTS DE L’ÉCRAN page 16. Entrée analogique seulement

Réglage Auto : Appuyez et maintenez le bouton durant 2 à 3 secondes lorsque le menu n’ est pas affi ché.

Eco * : Appuyez la touche lorsque le Menu n’est pas affi ché. Arrêt : Normal Mode1 : La luminosité du back-light (Retro éclairage) est réduite. Mode2 : La luminosité du back-light (Retro éclairage) est réduite plus qu’en 1. Mode3 : La luminosité du back-light (Retro éclairage) est réduite plus qu’en 2.

• Eco n'est désactivés lorsque i-Style

Color, ACR ou Couleur sRGB a été sélectionné.

Verrouillage des touches OSD: Appuyez et maintenez le bouton durant 2 à 3 secondes lorsque le menu n’ est pas affiché, cela vous permettra de verrouiller / déverrouiller la fonction de blocage de l’OSD.

Accessible seulement si l'entrée HDMI/DisplayPort a été selectionné.

Réd. de lum. Bleue * : Appuyez la touche pendant 3 secondes successivement lorsque le Menu n’est pas affi ché. Eteint : Normal Mode1 : La lumière bleu est réduite. Mode2 : La lumière bleu est réduite plus que dans le mode 1. Mode3 : La lumière bleu est réduite plus que dans le mode 2.

• Réd. de lum. Bleue n'est désactivés lorsque i-Style

Color ou Couleur sRGB a été sélectionné.FRANÇAIS

Dans le manuel sont décrits le réglage de la position de l’image, la réduction du scintillement et l’ajustement de la netteté pour le type d’ordinateur que vous utilisez.

Le moniteur a été conçu pour donner la meilleure performance à une résolution de 1920 x 1080, mais ne peut pas fournir les meilleures résolutions à moins de 1920 x 1080, car l’image est automatiquement étirée pour remplir l’écran. Cette résolution est recommandée en utilisation normale.

L’affi chage de texte ou des lignes sera fl ou ou irrégulier en épaisseur quand l’image est étirée dû au processus d’élargissement de l’écran.

Il est préférable d’ajuster la position et la fréquence de l’image avec les commandes du moniteur, plutôt qu’avec les logiciels ou les utilitaires de l’ordinateur.

Procédez aux ajustements après une période d’échauff ement de trente minutes au moins.

Des ajustements supplémentaires peuvent être nécessaires après la Mise Au Point selon la résolution ou la fréquence du signal.

La Mise Au Point peut ne pas fonctionner correctement quand l’image affi chée est autre que la mire d’ajustement de l’écran. Dans ce cas, des ajustements manuels sont nécessaires. L’écran peut être ajusté de deux manières. Une manière est l’ajustement automatique pour la Position, l’Horloge et la Mise au point. L’autre est de faire chacun des ajustements manuellement. Effectuez la Mise Au Point pour la première fois lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution est changée. Si l’écran est fl ou ou scintille ou si l’image n’est pas cadrée correctement à l’écran après avoir eff ectué la Mise Au Point, les ajustements manuels sont nécessaires. Les deux ajustements devraient être faits en utilisant la mire de réglage de l’écran (Test. bmp) obtenue sur le site Web de IIYAMA (http://www.iiyama.com). Ajustez l’image en suivant la procédure ci-dessous pour obtenir l’image désirée. Ce manuel explique les ajustements sous Windows

OS. Affi chez l’image à la résolution optimale. Ouvrez Test.bmp (mire d’ajustement de l’écran) comme papier peint. Mire zébrée Barre de couleur Cadre de l’image Ajustez l’image en suivant la procédure ci-dessous pour obtenir l’image désirée quand l’entrée analogique est sélectionnée. NOTEZ

Consultez la documentation appropriée pour le faire.

Test.bmp est conçu à une résolution 1280 x 1024. Positionnez bien la mire au centre dans la boîte de dialogue du paramètre du papier peint. [Mire de réglage]FRANÇAIS

UTILISATION DU MONITEUR 17

1) Ajustez la Position H. afi n que le côté gauche de l’image soit sur le bord gauche de

Quand la partie gauche de l’image s’éloigne du côté gauche de l’écran pendant le réglage de l’Horloge, réglez les étapes 1) et 2).

Une autre manière de faire le réglage de l’Horloge et de faire l’ajustement sur les motifs zébrés verticaux de la mire.

L’image peut scintiller pendant le réglage d’Horloge, Position H. et Position V.

Dans le cas où l’image est plus grande ou plus petite que la zone d’affi chage après le réglage de l’Horloge, répétez les étapes à partir de

2) Étirez le côté droit du cadre de l’image vers le bord droit de l’écran en réglant l’Horloge.

Appuyez et maintenez le bouton “AUTO” durant 2 à 3 secondes lorsque le menu n’ est pas affi ché. (Réglage Auto) Ajustez l’image manuellement en procédant comme suit lorsque l’écran est fl ou ou scintille ou l'image n’est pas cadrée correctement à l’écran après avoir eff ectué la Mise Au Point. Ajustez la Position V. de sorte que le haut et le bas de l’image soit bien cadrés à l’écran. NOTEZFRANÇAIS

En cas d’un fort scintillement ou d’un manque de netteté sur une partie de l’écran, répétez les étapes et , car l’ajustement de l’Horloge peut ne pas avoir été eff ectué correctement.

Réglez la Position H. si la position horizontale s’est déplacée pendant le réglage de la Phase. Réglez la Phase pour corriger les perturbations horizontales, le scintillement ou la netteté en présence de la mire d’ajustement. NOTEZ Réglez la Luminosité et la Couleur pour obtenir l’image souhaitée après les réglages de l’Horloge et de la Phase. Et remettez votre papier peint favori.FRANÇAIS

Le moniteur continue à consommer de l’électricité même en mode d’économie d’énergie. Il est recommandé d’éteindre le moniteur lorsque celui-ci n’est pas utilisé, pendant la nuit et les week-ends afi n d’éviter toute consommation inutile d’électricité.

Il est possible que le signal vidéo provenant de l’ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absente. Dans ce cas, la fonction d’ÉCONOMIE D’ÉNERGIE peut ne pas fonctionner normalement.

Mode d’économie d’énergie Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l’ordinateur sont inactifs, le moniteur entre en mode d’économie d’énergie, ce qui réduit la consommation électrique à moins de 0,5W. L’écran devient noir, et le voyant d’alimentation devient orange. À partir du mode économie d’énergie, l’image réapparaît après quelques secondes soit en touchant de nouveau le clavier ou la souris. Le système d’économie d’énergie de ce produit est conforme aux normes VESA DPMS. Lorsqu’il est activé, il permet de réduire automatiquement la consommation d’énergie du moniteur lorsque l’ordinateur ne fonctionne pas de manière active. Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d’économie d’énergie disponible comme décrit ci-dessous. La fonction d’économie d’énergie, y compris les réglages des minuteurs, est confi gurée par le système d’exploitation. Consultez le manuel de votre système d’exploitation pour des informations sur cette confi guration. 0 0,5 W 100% CONSOMMATION D’ELECTRICITE Bleu Orange MODE NORMAL

1. Eff ectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème

rencontré. Si le moniteur n’affi che pas d’image, allez à l’étape 2.

2. Se reporter aux tableaux suivants si l’on ne trouve pas la fonction de réglage correspondante à la

section UTILISATION DU MONITEUR ou si le problème persiste.

3. Si vous recontrez un problème qui n’est pas décrit dans les tableaux ou qui ne peut pas être

corrigé en utilisant les tableaux, cessez d’utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d’assistance. Problème Contrôle L’image n’apparaît pas. (Le voyant d’alimentation ne s’allume pas) (Le voyant d’alimentation est orange) L’écran n’est pas synchronisé. L’écran n’est pas centré. En cas de dysfonctionnement du moniteur, procéder dans l’ordre aux contrôles suivants. (Le voyant d’alimentation est bleu) L’écran est trop lumineux ou trop sombre.

Le câble d’alimentation est-il correctement branché ?

L’interrupteur marche-arrêt est-il sur ON ?

Vérifi er à l’aide d’un autre appareil que la prise secteur fonctionne.

Si l’économiseur d’écran est activé, toucher la souris ou l’écran.

L’ordinateur est-il allumé ?

Le câble de signal est-il correctement ranché ?

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ?

Si le moniteur est en mode Economie d’énergie, toucher la souris ou l’écran.

L’ordinateur est-il allumé ?

Le câble de signal est-il correctement branché ?

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ?

Le câble de signal est-il correctement branché ?

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ?

Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du moniteur ?

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ?

Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du moniteur ?FRANÇAIS

DEPANNAGE / INFORMATIONS DE RECYCLAGE 21

Problème Contrôle Pas de son.

INFORMATIONS DE RECYCLAGE

Pour une meilleure protection de l'environnement svp ne disposez pas votre moniteur. Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur. L’écran tremble.

La tension d’alimentation est-elle dans la plage de valeurs du moniteur ?

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ?

L’équipement audio (Ordinateur etc.) est en marche.

Le câble audio est connecté correctement.

Le niveau de sortie de l’équipement audio est dans les spécifi cations du moniteur. Le son est trop fort ou trop faible.

Le niveau de sortie de l’équipement audio est dans les spécifi cations du moniteur. L’audition d’un bruit parasite.

Le câble audio est connecté correctement.FRANÇAIS 22 ANNEXE ANNEXE Design et specifi cations techniques peuvent etre sujets à modifi cations, sans préavis.

Condition: les périphériques audio-vidéo ne sont pas connectés. NOTEZ Catégorie de taille 32" Panneau LCD La technologie des panneaux

(Typique) Rapport de contraste 3000 : 1 (Typique), Fonction d'Contr. avancé disponible Angle de vue Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés (Typique) Temps de réponse 3ms (Gris au Gris) Couleurs affi chées Env. 16,7 M Fréquence de synchronisation VGA: Horizontale : 30,0-82,0 kHz, Verticale : 50-75 Hz DVI: Horizontale : 30,0-180,0 kHz, Verticale : 50-144 Hz HDMI: Horizontale : 30,0-180,0 kHz, Verticale : 24-144 Hz DisplayPort(sans FreeSync): Horizontale : 30,0-180,0 kHz, Verticale : 50-144 Hz Optim. FreeSync (1920 × 1080) DisplayPort: Verticale: 48-144Hz Résolution Native 1920 × 1080, 2,1Mégapixel Résolution Maximum Supportée VGA: 1920 × 1080 60Hz DVI: 1920 × 1080 60Hz, 1920 × 1080 144Hz HDMI: 1920 × 1080 60Hz, 1920 × 1080 144Hz DisplayPort(sans FreeSync): 1920 × 1080 60Hz, 1920 × 1080 144Hz DisplayPort(avec FreeSync): 1920 × 1080 60Hz, 1920 × 1080 144Hz Connecteur d’entrée VGA, DVI-D, HDMI, DisplayPort Plug & Play VESA DDC2B

Signal de synchronisation en entrée Sync. séparée : TTL, positif ou négatif Signal vidéo en entrée Analogique : 0,7 Vp-p (standard), 75

DisplayPort USB Standard Chargeur de batterie Nombre de ports USB Taille du connecteur Gamme A × 1 Connecteur d’entrée audio Prise mini 3,5 mm (stéréo) Signal d’entrée audio 1,0 Vrms maximum Prise Casque Prise mini 3,5 mm (stéréo) Haut-parleurs 2W × 2 (haut-parleurs stéréo) Taille d’écran maximale 698,40 mm L × 392,85 mm H / 27,5" L × 15,6" H Alimentation 100-240 VAC, 50/60 Hz, 1,5 A Puissance absorbée* 41W typique, Mode d’économie d’énergie : 0,5 W maximum Classe d’effi cacité énergétique: BFRANÇAIS

DIMENSIONS Dimensions / Poids net 721,0 × 545,5 × 254,0mm / 28,4 × 21,5 × 10,0" (L×H×P), 8,2kg / 18,0lbs Angle d’inclinaison Haut: 12 degrés, Bas: 4 degrés Conditions de fonctionnement Utilisation : Stockage : Température Humidité Température Humidité 5 à 35°C / 41 à 95°F 10 à 80% (sans condensation) -20 à 60°C / -4 à 140°F 5 à 85% (sans condensation) Homologation CE, TÜV-Bauart, CU 721,0mm/28,4” 254,0mm/10,0” 457,5mm/18,0” 697,5mm/27,5” 397,0mm/15,6” 432,5mm/17,0” 545,5mm/21,5” 58,5mm/2,3” 95,0mm/3,7”FRANÇAIS 24 ANNEXE

• DVI : Utilisez le câble DVI-D Dual-link.
