MODE D'EMPLOI ProLite TF1734MC IIYAMA

Merci d’avoir choisi le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l’utilisation du moniteur. Prière de le lire attentivement avant d’allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.FRANÇAIS

Nous nous réservons le droit de modifi er les caractéristiques de nos produits sans préavis.

Toutes les marques de fabrique utilisées dans ce mode d’emploi appartiennent à leurs propriétaires respectifs.

DECLARATION DE CONFORMITE AU MARQUAGE CE

Ce moniteur LCD est conforme aux spécifi cations des directives CE/UE 2014/30/UE, aux directives EMC, les basses tensions 2014/35/UE et directives RoHS 2011/65/UE. ATTENTION Ce produit est de type ‘A’. Dans le cadre d’une utilisation dans un environnement domestique, ce produit peut créer des interférences. Il est conseillé à l’utilisateur de prendre les mesures nécessaires. IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands Modèle No. : PLTF1534, PLTF1734, PLTF1934FRANÇAIS Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclages sont disponibles sur le site Internet : http://www.iiyama.com.

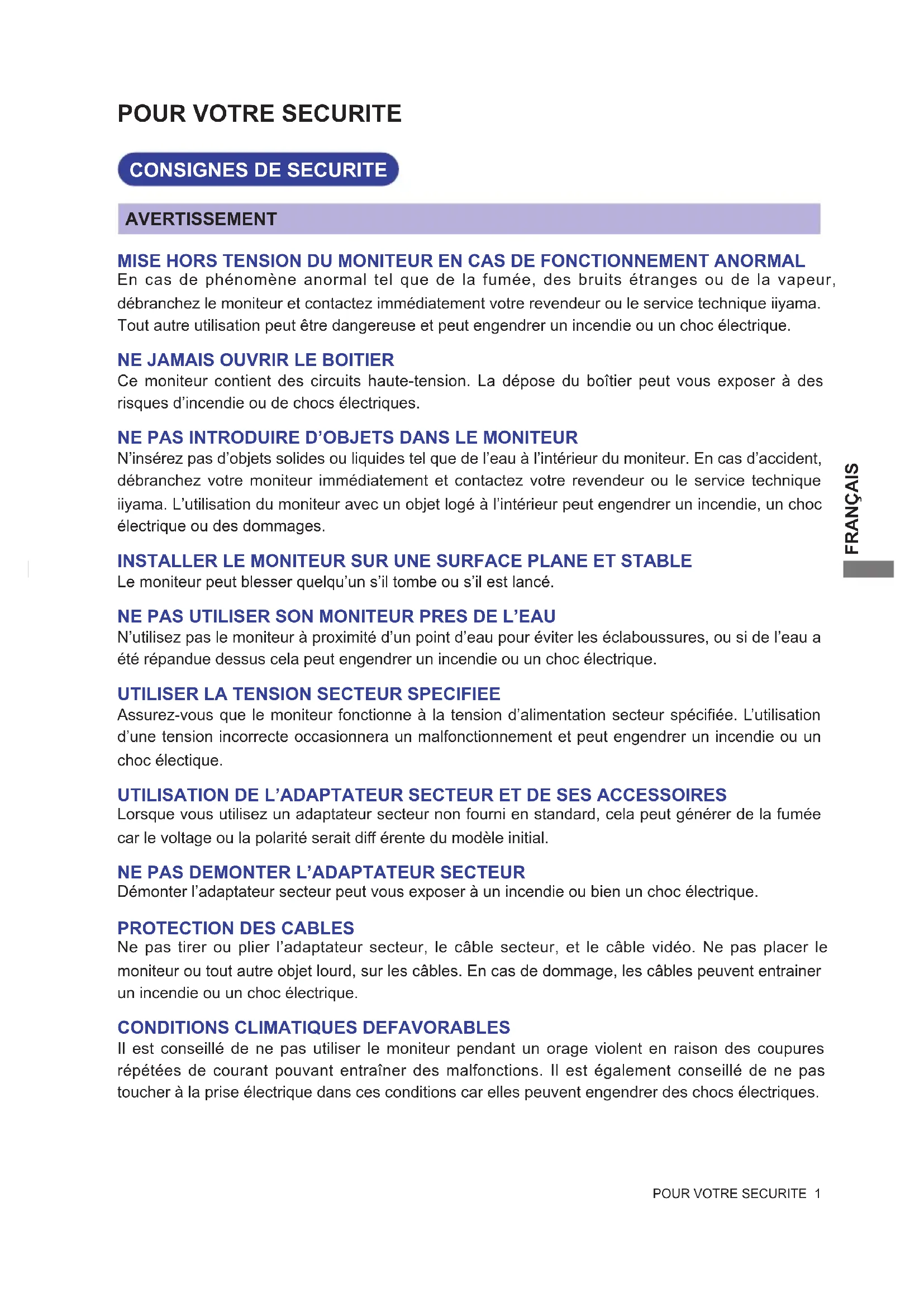

AVERTISSEMENT MISE HORS TENSION DU MONITEUR EN CAS DE FONCTIONNEMENT ANORMAL En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR LE BOITIER

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d’incendie ou de chocs électriques. NE PAS INTRODUIRE D’OBJETS DANS LE MONITEUR N’insérez pas d’objets solides ou liquides tel que de l’eau à l’intérieur du moniteur. En cas d’accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L’utilisation du moniteur avec un objet logé à l’intérieur peut engendrer un incendie, un choc électrique ou des dommages. INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE Le moniteur peut blesser quelqu’un s’il tombe ou s’il est lancé. NE PAS UTILISER SON MONITEUR PRES DE L’EAU N’utilisez pas le moniteur à proximité d’un point d’eau pour éviter les éclaboussures, ou si de l’eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vous que le moniteur fonctionne à la tension d’alimentation secteur spécifi ée. L’utilisation d’une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électique. UTILISATION DE L’ADAPTATEUR SECTEUR ET DE SES ACCESSOIRES Lorsque vous utilisez un adaptateur secteur non fourni en standard, cela peut générer de la fumée car le voltage ou la polarité serait diff érente du modèle initial.

NE PAS DEMONTER L’ADAPTATEUR SECTEUR

Démonter l’adaptateur secteur peut vous exposer à un incendie ou bien un choc électrique.

PROTECTION DES CABLES

Ne pas tirer ou plier l’adaptateur secteur, le câble secteur, et le câble vidéo. Ne pas placer le moniteur ou tout autre objet lourd, sur les câbles. En cas de dommage, les câbles peuvent entrainer un incendie ou un choc électrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

INSTALLATION Pour prévenir les risques d’incendie, de chocs électriques ou de dommages, installez votre moniteur à l’abri de variations brutales de températures et évitez les endroits humides, poussiéreux ou enfumés. Vous devrez également éviter d’exposer votre moniteur directement au soleil ou tout autre source lumineuse. NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE Le moniteur peut basculer et causer des blessures s’il n’est pas convenablement installé. Vous devez également vous assurez de ne pas placer d’objets lourds sur le moniteur, et qu’aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.

MAINTENIR UNE BONNE VENTILATION

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afi n d’éviter tout risque d’incendie. Pour assurer une circulation d’air suffi sante, installer le moniteur à 10 cm environ du mur. L’utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou un matériau mou peut également entraîner des dommages. DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

DEBRANCHEZ LE MONITEUR

Afi n d’éviter les accidents, nous vous recommandons de débrancher votre moniteur s’il n’est pas utilisé pendant une longue période. TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE Pour déconnecter l’adaptateur secteur, le câble secteur ou le câble vidéo, tirez toujours par la prise. Ne jamais tirer par le câble, lui-même, car cela peut entrainer un incendie ou un choc électrique. NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique. LORS DE L’INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR Assurez-vous que l’ordinateur soit suffi samment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

REMARQUE POUR UN USAGE 24/7

Ce produit n'est pas spécifiquement conçu pour une utilisation 24/7 dans n'importe quel environnement.

RECOMMANDATIONS D’USAGE

Pour prévenir toute fatigue visuelle, n’utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimum, positionnez l’écran juste au dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d’utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l’écran peut entraîner une fatigue de l’oeil. ATTENTION AUTRESFRANÇAIS

POUR VOTRE SECURITE 3

Les symptômes suivants n’indique pas qu’il y a un problème, c’est normal:

Quand vous allumez le LCD pour la première fois, l’image peut être mal cadrée à l’écran suivant le type d’ordinateur que vous utilisez. Dans ce cas ajuster l’image correctement.

La luminosité peut être légèrement inégale selon la confi guration de bureau utilisée.

En raison de la nature de l’écran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affi chage, si la même image a été affi chée pendant des heures. Dans ce cas, l’affi chage est rétabli lentement en changeant d’image ou en éteignant l’écran pendant des heures. REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)

Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage d’origine, merci de contacter votre revendeur ou le service après vente d’iiyama pour conseil ou pour remplacer l’emballage.

Si vous renversez n’importe quel objet solide ou liquide tel que de l’eau à l’intérieur du moniteur, débranchez immédiatement le câble d’alimentation et contactez votre revendeur ou le service technique iiyama.

Pour protéger la surface de l'écran tactile, ne pas gratter ou frotter l'écran avec un objet dur.

Ne jamais utiliser de solvants suivants. Ceux-ci peuvent endommager le boîtier et la surface de l'écran tactile : Nettoyant abrasif, cire, solvant.

Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture. BOITIER Eliminer les tâches à l’aide d’un chiff on légèrement humide et d’un détergent doux, puis essuyer le boîtier à l’aide d’un chiff on sec et propre. ECRAN TACTILE La surface de l'écran tactile peut être nettoyée avec un chiffon doux et propre, humidifi é avec un nettoyant doux pour laver les vitres ou avec un mélange d'eau et d'IPA(alcool isopropylique) dans la proportion 50/50. Ne pas utiliser du produit acide ou à base d’alkaline pour nettoyer la surface (ou l’écran). SERVICE CLIENT ENTRETIEN AVERTIS- SEMENT NOTEZ NOTEZ NOTEZFRANÇAIS

Résolutions prises en charge jusqu’à 1024 × 768 : ProLite TF1534MC

Résolutions prises en charge jusqu’à 1280 × 1024 : ProLite TF1734MC / : ProLite TF1934MC

Contraste élevé 700:1 (Typique) / Luminosité 330cd/m² (Typique: Avec Ecran tactile) : ProLite TF1534MC

Contraste élevé 1000:1 (Typique) / Luminosité 315cd/m² (Typique: Avec Ecran tactile) : ProLite TF1734MC / : ProLite TF1934MC

Lissage numérique des caractères

Confi guration automatique

Économie d’énergie (conforme à VESA DPMS)

Conforme au standard de IP65 (Seulement la face avant)

Environnement tactile sous Windows 8/8,1/10 Les applications tactiles de base peuvent fonctionner sous Windows 8/8,1/10. Cependant, leur fonctionnement et performance ne peuvent pas être garantis étant donné certaines limites qui sont déjà confi rmées. Nous vous prions de prendre note de ces limitations.FRANÇAIS

AVANT D’UTILISER LE MONITEUR 5

Les accessoires suivants sont inclus dans votre emballage. Vérifiez qu’ils sont inclus avec le moniteur. En cas d’élément absent ou endommagé, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.

Câble d’alimentation*

Boitier externe d’alimentation électrique*

Guide de démarrage rapide

1. La puissance nominale du câble fourni est de 10A/125V. En cas d’utilisation à

une tension supérieure, utiliser un câble d’alimentation ayant une puissance nominale de 10A/250V. Cependant, Toutes garanties seront exclu pour tous problèmes ou dommages causés par un Câble d’alimentation non fournis par IIYAMA.

2. Alimentation électrique externe

Nom et type de boitier externe d’alimentation électrique : ADP-50YH B (DELTA ELECTRONICS, INC.)

3. Un câble d’alimentation supérieur ou égal à la Norme H05VVF, 3G, 0,75 mm²

doit être utilisé. Des dégâts permanents peuvent apparaitrent si vous utlisez des objets métalliques, pointus ou aiguisés, pour activer la zone tactile. Ceci entrainera un refus systématique de prise sous garantie. Nous recommandons d' utliser un stylet en plastique (bout d' un diamètre supérieur ou égal à 0,8 mm) ou bien directement avec son doigt.

REMARQUES PARTICULIERES SUR LES DALLES TACTILES

ATTENTION < Kits de montage > Mounting Kits are available as an option. If you need to incorporate a monitor into any enclosure or device, please contact the iiyama service center.FRANÇAIS 6 AVANT D’UTILISER LE MONITEURQuand vous faites du montage mural, tenant compte de l’épaisseur de la base de montage, serrer les vis M4 (4 pièces) avec un tournevis équipé d’une longueur de 8

(TF1534MC) ou 6mm(TF1734MC/TF1934MC) pour serrer le moniteur. Si vous utilisez une vis de taille supérieure, un choc ou un dommage électrique peut se produire car il peut toucher certaines pièces électriques à l’intérieur du moniteur.AVERTIS-SEMENTChassis VisserieMontage INSTALLATION < MONTAGE MURAL >

Avant d’installer, assurez-vous que le mur, le plafond ou bureau-bras est assez solide pour supporter le poids de l’écran et les accessoires de montage.AVERTIS-SEMENTCe moniteur est conçu pour être installé en position paysage, portrait et de face.Ce produit n'a pas été conçu pour être utilisé dans un environnement à haute température. Si le produit est placé dans un boitier externe, vous devez assurer une ventilation suffi sante pour maintenir la température adéquate à la spécifi cation du produit. AVERTIS-SEMENT Pas disponible

PaysagePortrait Portrait Face DisponibleFRANÇAIS

Touche Menu (MENU)* Touche Défi lement haut / Luminosité ( )* Touche Défi lement bas / Contraste ( )* Touche Sélection (SELECT)* Commutateur d’alimentation ( )* Trou clé pour verrouillage de sécurité Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission. Connecteur USB (USB) Connecteur du Télécommande V01 (RJ11) Connecteur de VGA (VGA) Connecteur de HDMI (HDMI) Connecteur de DisplayPort (DP) Connecteur pour boitier alimentation( : Courant continu) (DC)

• Bouton de Télécommande V01 est en option. <Façade> <Arrière> NOTEZ Télécommande V01 *FRANÇAIS

Assurez-vous que l’ordinateur et le moniteur sont éteints. Connectez l’ordinateur au moniteur avec le câble de signal. Brancher l’ordinateur au moniteur à l’aide le câble USB. Branchez le câble au Télécommande V01 (option) si nécessaire. Branchez le câble d’alimentation au boitier d’ alimentation externe. Connectez le tout à votre moniteur, puis à votre prise électrique. Allumez votre écran et votre ordinateur.

Le câble de signal utilisé pour la connexion de l’ordinateur et du moniteur peut varier en fonction du type d’ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l’ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.

Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l’adaptateur requis.

S’assurer que les connecteurs du câble de signal sont correctement serrés.

Le matériel connectable de Type A doit être connecté à la Prise de Terre.

La prise doit être installée à proximité de l’équipement avec une accessibilité facile. [Exemple de connexion] <Arrière> NOTEZ Boitier externe d’alimentation électrique (Accessoire) Télécommande V01 (option) Ordinateur Câble VGA (Non fournis)* Câble DisplayPort (Accessoire) Câble USB (Accessoire) Câble d’alimentation (Accessoire) Câble HDMI (Accessoire)

• Le câble VGA n'est pas fourni avec le moniteur. Si vous utilisez un câble VGA de basse qualité, il est possible que vous rencontriez des interférences electro-magnétiques. Veuillez contacter le service après vente iiyama dans votre pays, si vous souhaitez connecter votre moniteur via l'entrée VGA.FRANÇAIS

AVANT D’UTILISER LE MONITEUR 9

[Montage et démontage du Cache-câble] Placez d’abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas. < Démontage > Retirez le capot cache-câbles, comme décrit dans l'étape 1. < Installation > Connecter les câbles, comme indiqué à l'étape 2, placez le capot cache-câble et fi xez fermement avec les vis. Étape1 Cache-câble Étape2 VisFRANÇAIS

Procédure pour allumer l’équipement (ON) Allumez votre moniteur en premier, ensuite allumez votre ordinateur.

Logiciel du Pilote de l’écran tactile Le Logiciel du Pilote de l’écran tactile peut ne pas démarrer quand vous allumez votre micro ordinateur en appuyant sur l’écran tactile. Le Logiciel du Pilote de l’écran tactile peut ne pas démarrer suivant le mode d’économie d’énergie dépendant du BIOS de votre ordinateur. Dans ce cas, veuillez désactiver la fonction d’économie d’énergie.

Pour plus d’informations sur le téléchargement du pilote pour votre moniteur ŕ écran tactile, veuillez vous connecter au site Web indiqué ci-dessus.

Les pilotes de moniteur ne sont pas nécessaires dans la plupart des cas sous les systèmes d’exploitation Macintosh ou Unix. Pour plus d’informations et conseils, veuillez contacter votre revendeur.

Fréquences du signal Passez aux fréquences souhaités détailles à la page 28 “FRÉQUENCES DE SYNCHRONISATION”.

Plug & Play Windows XP/Vista/7/8/8,1/10 Le LCD iiyama répond au standard VESA DDC2B. En connectant l’écran au DDC2B de votre ordinateur avec le câble qui vous a été fournie, le moniteur sera reconnu conforme au Plug and Play sous Windows XP/Vista/7/8/8,1/10. Le fi chier d’information pour les moniteurs iiyama sous Windows XP peuvent être nécessaire pour votre ordinateur et obtenu via le site internet: http://www.iiyama.com NOTEZ

Systèmes d’exploitation compatibles tactile Microsoft Windows XP (64 bit et 32 bit) Microsoft Windows Vista (64 bit et 32 bit) Microsoft Windows 7 (64 bit et 32 bit) Microsoft Windows 8 / 8.1 (64 bit et 32 bit) Microsoft Windows CE 2.13 / 3.0, net 6.0 Mac OS X V10.4 / 10.5 / 10.6 et versions suivantes Linux (Kernel 2.4, 2.6x) et versions suivantes Pas compatible avec version antérieures de Windows. Windows8/8.1 Windows7*

Vista XP Fonctions de souris par défaut*

Appuyez sur le Numérisateur*

Tactilement avec Windows7*

2K Windows CE XP Embedded Mac OS X Linux Fonctions de souris par défaut*

Appuyez sur le Numérisateur*

Tactilement avec Windows7*

Fonctions de souris par défaut (Click, déplacement, double click et click-droit)

Appuyez sur le Numérisateur (Click, déplacement et sélection, double click, click droit et aperçu visuel)

Numériser tactilement avec Windows 7

Appuyez sur Paramètres d'entrée en mode double écran. Connectez d'abord le moniteur principal à l'ordinateur. Définissez le Panneau de configuration > Matériel et audio > Paramètres du Tablet PC > Affi chage > Confi guration. Après le réglage du premier moniteur, connectez un deuxième moniteur et effectuez la confi guration de la même manière que pour le premier. Les moniteurs fonctionnent en mode double écran, le contrôle tactile n'est pas pris en charge sur deux moniteurs en même temps. Le contrôle tactile ne peut être eff ectué que sur un seul moniteur. Le message suivant apparaîtra à l'écran. Veuillez suivre les instructions.FRANÇAIS

Le LCD iiyama est réglé à l’usine avec une fréquence de synchronisation fi gurant à la page 28 afi n de donner la meilleure image. Vous pouvez également ajuster la position de l’image comme vous le souhaitez en suivant le mode opératoire ci-dessous. Pour plus de détails voir page 18, AJUSTEMENTS DE L’ÉCRAN .

Appuyez la touche MENU pour afficher les réglages à l’écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches

Sélectionnez la page de menu où se trouve l’icône de l’ajustement désiré. Utilisez ensuite les touches SELECT pour mettre en surbrillance l’icône du réglage souhaité. Utilisez ensuite les touches

pour eff ectuer les ajustements ou réglages appropriés. Appuyez la touche MENU pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

Lorsque l’utilisation des touches est abandonnée pendant l’ajustement, la fenêtre OSD disparaît après le délai défi ni pour l’OSD Delai D'inactivite.

Vous pouvez également utiliser la touche MENU pour retourner au Menu précédent et fermer la fenêtre OSD.

Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d’éteindre le moniteur pendant l’utilisation du Menu.

Les ajustements pour Position-H/V, Dimension H et Amende sont enregistrés pour chaque fréquence de signal. À l’exception de ces ajustements, tous les autres ajustements n’ont qu’un seul réglage qui s’applique sur toutes les fréquences de signal. Par exemple, pour corriger la position verticale, sélectionnez l’élément Confi guration Image du Menu. Puis, sélectionnez Position-V en utilisant les touches SELECT. Utilisez ensuite les touches

pour corriger la position verticale. La position verticale de l’image entière doit changer pendant que vous eff ectuez l’opération. Appuyez la touche MENU pour fi nir et les modifi cations sont enregistrées en mémoire. NOTEZ Image Advancée OSD OptionContrasteLuminositéPosition-HPosition-VAmendeDimension HAuto AjustezPosition-VImage Advancée OSD OptionFRANÇAIS

MODE VERROUILLAGE : Affi cher les entrées VGA, HDMI et DisplayPort quand le moniteur est allumé, puis appuyer sur le bouton MENU et le bouton en même temps.

• Le menu OSD ne s'affi che pas lorsque l'OSD est bloqué. Appuyer une nouvelle fois sur le bouton MENU et le bouton en même temps. Ensuite, le Menu OSD est affi ché. Direct Ajustement Problème / Option OSD POWER Inactive Active Le bouton d'alimentation est verouillé. Le bouton d'alimentation est deverouillé. Inactive Active Le Menu OSD est verouillé. Le Menu OSD est deverouillé.

Désactivation de la fonction « TACTILE » ON: Appuyez et maintenez simultanément les touches MENU et SELECT lorsque le menu ne s'affi che pas; le massage « FONCTION TACTILE DÉSACTIVÉE » apparaîtra dans le coin supérieur droit de votre écran. OFF: Appuyez et maintenez simultanément les touches MENU et SELECT pendant environ 5 secondes lorsque le menu ne s'affi che pas, jusqu'à ce que le message « FONCTION TACTILE DÉSACTIVÉE » disparaisse.FRANÇAIS

Ajustez la luminosité quand vous utilisez le moniteur dans une pièce sombre et que vous sentez que l’écran est trop lumineux.

Pour les meilleurs résultats, utilisez Autoréglage avec la mire d’ajustement. Voir la section AJUSTEMENTS DE L’ÉCRAN page 18.

Entrée analogique seulement.Vous pouvez éviter la page de Menu et afficher directement l’échelle d’ajustement par la manipulation suivante. Contraste : Appuyez la touche lorsque le Menu n’est pas affi ché. Luminosité : Appuyez la touche lorsque le Menu n’est pas affi ché. Direct Direct MENU DES PARAMÈTRES DE RÉGLAGE Amende* 2,4 PhaseDimension H* 2,4 ClockTrop à gaucheTrop à droiteTrop basseTrop hautePosition-H* H-PositionPosition-V* V-PositionTrop étroiteTrop largePour corriger le scintillement des caractères ou des lignesAuto Ajustez* 3,4 Auto AdjustAjustement de Position-H/V, Dimension H et Amende automatiquement.Image Advancée OSD OptionContrasteLuminositéPosition-HPosition-VAmendeDimension HAuto Ajustez Image Picture DirectFRANÇAIS

UTILISATION DU MONITEUR 15

Température de couleurRouge Vert Bleu Netteté User Image Advancée OSD Option Ajustement Problème / Option Touche correspondante Blanc verdâtre Blanc jaunâtre Vert Rouge Trop faible Trop fort User Blanc rougeâtre Blanc bleuâtre9300 Température de couleur Color Temp

Bleu Netteté Sharpness Vous pouvez changer la qualité de l’image de 0 à 100 (Lisse à Nette). Appuyez la touche pour changer la qualité de l’image dans l’ordre croissant. Appuyez la touche pour changer la qualité de l’image dans l’ordre décroissant. Ajustement de la qualité de I’image à desrésolutions inférieur à 1024 x 768(ProLite TF1534MC) / 1280 x 1024(ProLite TF1734MC/ ProLite TF1934MC). Vous pouvez modifi er la qualité de I’image. Advancée AdvancedFRANÇAIS

16 UTILISATION DU MONITEUR

OSD Delai D'inactivite OSD Timeout OSD Postion-H OSD H-Postion OSD trop à gauche OSD trop à droite OSD trop basse OSD trop haute Vous pouvez régler la durée d’affi chage de l’OSD entre 5 et 60 secondes. Ajustement Problème / Option Touche correspondante OSD Postion-V OSD V-Postion User OSD Delai D'inactiviteOSD PositionOSD Position-HOSD Position-V Image Advancée OSD Option OSD OSD OSD Postion OSD Postion Vous pouvez paramétrer les position OSD. User (Sup. gauche / Inf. Gauche / Sup. Droite / Inf. droite / Centre)FRANÇAIS

UTILISATION DU MONITEUR 17

Langue Language English Deutsch Anglais Allemand Français Français Japonais Italiano Italien Chinois simplifi é Español Espagnol Chinois Traditionnel Sélection du signal Source Select Toutefois il sera automatiquement choisi quand juste une source emploie. La source d’entrée est fi xe, non choisie automatiquement si VGA, HDMI et DisplayPort qui sont choisis. Sélectionnez l’entrée analogique. Sélectionnez l’entrée numérique(HDMI). VGA HDMI NOTEZ Rechercher une source d'entrée disponible et sélectionner automatiquement. Auto Vous pouvez éviter la page de Menu et affi cher directement l'écran de réglage des options par la manipulation suivante.

Sélection du signal : Appuyez la touche pendant environ 5 secondes successivement lorsque le SELECT Menu n’est pas affi ché. En appuyant sur le bouton SELECT pendant le mode de la gestion du courant, le menu Source Selected (choix de la source) sera affi ché. Direct Direct Sélectionnez l’entrée numérique(DisplayPort).DP Restauration Reset Les données préréglées à l’usine sont restaurées. Ajustement Problème / Option Touche correspondante RestaurationLangueSélection du signalƥ Logo FactoryFrançais VGA Oui Image Advancée OSD Option Option Option Mode D'affi chage Display Mode Factory Factory NOTEZ Consultez le guide d’utilisation de votre carte graphique pour plus d’informations sur le changement de la résolution et de la vitesse de rafraîchissement. Affi che les informations sur le signal d’entrée actuel de la carte graphique dans votre ordinateur. Cette fonction est uniquement pour la maintenance et de ce fait n’est pas disponible. Non Oui Retourne au Menu.

Les différents calibrages de l’écran sont décrits dans ce manuel pour permettre de régler la position de l’image, minimaliser le scintillement et ajuster la netteté afi n d’adapter l’affi chage au type d’ordinateur que vous utilisez.

ProLite TF1534MC : Ce moniteur a été conçu pour assurer la meilleure performance à la résolution 1024 x 768, mais ne peut pas affi cher les meilleurs résultats à moins de 1024 x 768 car l’image est automatiquement étirée pour remplir l’écran. Cette résolution est alors recommandée en utilisation normale.

ProLite TF1734MC / ProLite TF1934MC : Ce moniteur a été conçu pour assurer la meilleure performance à la résolution 1280 x 1024, mais ne peut pas affi cher les meilleurs résultats à moins de 1280 x 1024 car l’image est automatiquement étirée pour remplir l’écran. Cette résolution est alors recommandée en utilisation normale.

L’affi chage de texte ou des lignes sera fl ou ou irrégulier en épaisseur quand l’image est étirée, ce qui est dû au processus de l’élargissement de l’écran.

Il est préférable d’ajuster la position et la fréquence de l’image avec les commandes du moniteur plutôt qu’avec les logiciels ou les outils de l’ordinateur.

Procédez aux ajustements après au moins 30 minutes de travail du moniteur.

Des réglages supplémentaires peuvent être nécessaires après l’ajustement automatique selon la résolution ou la fréquence de signal utilisée.

L’ajustement automatique peut ne pas fonctionner correctement quand l’image affi chée est autre que la mire d’ajustement de l’écran. Dans ce cas, un réglage manuel est nécessaire. L’écran peut être ajusté de deux manières : soit par ajustement automatique de la Postion, de la Dimension H et l’Amende, soit par ajustement manuel de chaque de ces fonctions. Effectuez l’ajustement automatique en premier lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution a été changée. Si l’écran est fl ou ou scintille, ou l’image n’est pas cadrée correctement à l’écran après l’ajustement automatique – un cadrage manuel est nécessaire. Les deux réglages devraient être faits à l’aide de la mire d’ajustement de l’écran (Test bmp) que l’on peut télécharger depuis le site Web iiyama (http://www.iiyama.com). Ajustez l’affi chage en suivant la procédure ci-dessous pour obtenir l’image désirée. Ce manuel explique comment eff ectuer les réglages sous Windows

OS. Affi chez l’image à la résolution optimale. Ouvrez le Test.bmp (mire d’ajustement de l’écran) comme papier peint.

Consultez la documentation appropriée pour le faire.

Positionnez bien la mire au centre dans la boîte de dialogue des paramètres du papier peint. [Mire d’ajustement] Mire zébrée Barre de couleur Cadre de l’image Ajustez l’image en suivant la procédure ci-dessous pour obtenir l’image désirée quand l’entrée analogique est sélectionnée. NOTEZFRANÇAIS

UTILISATION DU MONITEUR 19

1) Ajustez la Position-H de sorte que le côté gauche de l’écran soit sur le bord gauche

Quand la partie gauche de l’image s’éloigne du côté gauche de l’écran pendant l’ajustement de la Dimension H, revenez aux étapes 1) et 2).

Une autre manière de faire le réglage de la Dimension H est d’ajuster les motifs zébrés verticaux de la mire.

L’image peut scintiller pendant l’ajustement de la Dimension H, la Position-H et la Position-V.

Dans le cas où l’image serait plus grande ou plus petite que la zone d’affi chage après le réglage de la Dimension H, répétez les étapes à partir de l’étape

2) Etirez le côté droit de l’écran vers le bord droit de l’écran en réglant la Dimension H.

Eff ectuer le réglage automatique. (Auto Ajustez) Ajustez l’image manuellement en suivant les instructions ci-dessous lorsque l’écran est fl ou ou scintille, ou bien l’image n’est pas cadrée correctement après un ajustement automatique. Ajustez la Postion-V de sorte que le haut et le bas de l’image soient bien cadrés à l’écran. NOTEZFRANÇAIS

En cas d’un fort scintillement ou d’un manque de netteté sur une partie de l’écran, répétez les étapes et car l’ajustement de la Dimension H peut ne pas avoir été eff ectué correctement.

Réglez la Position- H si la position horizontale s’est déplacée pendant le réglage de l’Amende. Réglez la luminosité et la couleur pour obtenir l’image souhaitée après avoir complété le calibrage de la Dimension H et de l’Amende. Une fois les réglages terminés, remettez votre papier peint favori. Ajustez l’Amende e pour corriger les perturbations horizontales, le scintillement ou la netteté en utilisant la mire d’ajustement. NOTEZFRANÇAIS

UTILISATION DU MONITEUR 21

Le moniteur continue à consommer de l’électricité même en mode d’économie d’énergie. Il est recommandé d’éteindre le moniteur lorsque celui-ci n’est pas utilisé, pendant la nuit et les week-ends afi n d’éviter toute consommation inutile d’électricité.

Mode d’économie d’énergie Quand le signal vidéo de l’ordinateur sont inactifs, le moniteur entre en mode d’économie d’énergie, ce qui réduit la consommation électrique à moins de 2W*. L’écran devient noir. À partir du mode économie d’énergie, l’image réapparaît après quelques secondes soit en touchant de nouveau le clavier ou la souris. Lorsque votre ordinateur n'est pas utilisé, la fonction de gestion de l'alimentation réduit automatiquement la consommation électrique de l'écran. Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d’économie d’énergie disponible comme décrit ci-dessous. La fonction d’économie d’énergie, y compris les réglages des minuteurs, est confi gurée par le système d’exploitation. Consultez le manuel de votre système d’exploitation pour des informations sur cette confi guration. NOTEZ

USB n’est pas connecté. 0 2W 100%CONSOMMATIOND’ELECTRICITEMODE NORMALMODE ECONOMIE D’ENERGIE *FRANÇAIS 22 DEPANNAGE L’image n’apparaît pas. DEPANNAGE Problème Contrôle En cas de dysfonctionnement du moniteur, procéder dans l’ordre aux contrôles suivants.

1. Eff ectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème

rencontré. Si le moniteur n’affi che pas d’image, allez à l’étape 2.

2. Se reporter aux tableaux suivants si l’on ne trouve pas la fonction de réglage correspondante à la

section UTILISATION DU MONITEUR ou si le problème persiste.

3. Si vous recontrez un problème qui n’est pas décrit dans les tableaux ou qui ne peut pas être

corrigé en utilisant les tableaux, cessez d’utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d’assistance.

Le boitier d'alimentation est fermement tenu à son connecteur.

Le câble d’alimentation est fermement branché dans l’emplacement du boitier d’alimentation.

Le câble d’alimentation est-il correctement branché ?

L’interrupteur marche-arrêt est-il sur ON ?

Vérifi er à l’aide d’un autre appareil que la prise secteur fonctionne.

Si l’économiseur d’écran est activé, toucher la souris ou l’écran.

L’ordinateur est-il allumé ?

Le câble de signal est-il correctement ranché ?

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ?

Si le moniteur est en mode Economie d’énergie, toucher la souris ou l’écran.

L’ordinateur est-il allumé ?

Le câble de signal est-il correctement ranché ?

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ? L’écran n’est pas synchronisé.

Le câble de signal est-il correctement branché ?

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ?

Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du moniteur ? L’écran n’est pas centré.

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ? L’écran est trop lumineux ou trop sombre. L’écran tremble.

Le niveau de sortie vidéo de l’ordinateur est-il dans la plage de valeurs du moniteur ?

La tension d’alimentation est-elle dans la plage de valeurs du moniteur ?

Les paramètres des signaux de l’ordinateur sont-ils dans la plage de valeurs du moniteur ? L’écran tactile ne répond pas.

Avez-vous verifi é que le câble USB est bien connecté à sa fi che ?

Avez-vous verifi é que le pilote est bien installé ? Aucune action au toucher (pas de changement de position)

Avez-vous verifié que la fonction de calibration a été installée convenablement ? (Le voyant d’alimentation ne s’allume pas) (Le voyant d’alimentation est orange) (Le voyant d’alimentation est vert)FRANÇAIS

Pour une meilleure protection de l'environnement svp ne disposez pas votre moniteur. Veuillez visiter notre site Web : www.iiyama.com pour la réutilisation de moniteur.FRANÇAIS 24 ANNEXE ANNEXE Design et specifi cations techniques peuvent etre sujets à modifi cations, sans préavis. CARACTÉRISTIQUES TECHNIQUES : ProLite TF1534MC-B6X

USB n’est pas connecté.

Conforme au standard de IP65 : Seulement la face avant NOTEZ Ecran Tactile Système d’affi chage Technologie capacitive projetée 10pt Tactile La transmission de la lumière 90% Système de Communication USB Finition de surface Revêtement anti-empreintes digitales Catégorie de taille 15" Panneau LCD La technologie des panneaux

(Typique: Sans écran tactile), 330cd/m

(Typique: Avec Ecran tactile) Rapport de contraste 700 : 1 (Typique) Angle de vue Horizontal: 170 degrés, Vertical: 160 degrés (Typique) Temps de réponse 8ms (Noir, blanc, noir, Typique) Couleurs affi chées Environ 16,2 millions Fréquence de synchronisation Horizontale : 31,4-60,0 kHz, Verticale : 50-75 Hz Résolution maximale 1024 × 768, 0,8 Mégapixel Connecteur d’entrée VGA, HDMI, DisplayPort Plug & Play VESA DDC2B

Signal de synchronisation en entrée Sync. séparée : TTL, positif ou négatif Signal vidéo en entrée Analogique : 0,7 Vp-p (standard), 75

, positif Digital: HDMI, DisplayPort Taille d’écran maximale 304,0 mm L × 228,0 mm H / 12,0" L × 9,0" H Alimentation 12VDC, 2,5 A Boitier externe d’alimentation électrique (Accessoire) Entrée : 100-240 VAC, 50/60 Hz Puissance absorbée*

9W typique, Mode d’économie d’énergie : 2 W maximum Dimensions / Poids net 337,5 × 265,5 × 44,5mm / 13,3 × 10,5 × 1,7 " (L×H×P) 2,7kg / 5,9lbs (Adaptateur secteur non compris) Conditions de fonctionnement Utilisation : Stockage : Température Humidité Température Humidité 0 à 40°C / 32 à 104°F 20 à 80% (sans condensation) -20 à 60°C / -4 à 140°F 10 à 90% (sans condensation Homologation CE, TÜV-Bauart, EAC, cULus, IP65* 2FRANÇAIS

USB n’est pas connecté.

Conforme au standard de IP65 : Seulement la face avant NOTEZ Ecran Tactile Système d’affi chage Technologie capacitive projetée 10pt Tactile La transmission de la lumière 90% Système de Communication USB Finition de surface Revêtement anti-empreintes digitales Catégorie de taille 17" Panneau LCD La technologie des panneaux

(Typique: Sans écran tactile), 315cd/m

(Typique: Avec Ecran tactile) Rapport de contraste 1000 : 1 (Typique) Angle de vue Horizontal: 170 degrés, Vertical: 160 degrés (Typique) Temps de réponse 5ms (Noir, blanc, noir, Typique) Couleurs affi chées Environ 16,7 millions Fréquence de synchronisation Horizontale : 31,4-80,0 kHz, Verticale : 50-75 Hz Résolution maximale 1280 × 1024, 1,3 Mégapixel Connecteur d’entrée VGA, HDMI, DisplayPort Plug & Play VESA DDC2B

Signal de synchronisation en entrée Sync. séparée : TTL, positif ou négatif Signal vidéo en entrée Analogique : 0,7 Vp-p (standard), 75

, positif Digital: HDMI, DisplayPort Taille d’écran maximale 338,0 mm L × 270,5 mm H / 13,3" L × 10,6" H Alimentation 12VDC, 2,5 A Boitier externe d’alimentation électrique (Accessoire) Entrée : 100-240 VAC, 50/60 Hz Puissance absorbée*

13W typique, Mode d’économie d’énergie : 2 W maximum Dimensions / Poids net 369,0 × 307,0 × 47,5mm / 14,5 × 12,1 × 1,9 " (L×H×P) 3,6kg / 7,9lbs (Adaptateur secteur non compris) Conditions de fonctionnement Utilisation : Stockage : Température Humidité Température Humidité 0 à 40°C / 32 à 104°F 20 à 80% (sans condensation) -20 à 60°C / -4 à 140°F 10 à 90% (sans condensation Homologation CE, TÜV-Bauart, EAC, cULus, IP65* 2FRANÇAIS 26 ANNEXE CARACTÉRISTIQUES TECHNIQUES : ProLite TF1934MC-B6X

USB n’est pas connecté.

Conforme au standard de IP65 : Seulement la face avant NOTEZ Ecran Tactile Système d’affi chage Technologie capacitive projetée 10pt Tactile La transmission de la lumière 90% Système de Communication USB Finition de surface Revêtement anti-empreintes digitales Catégorie de taille 19" Panneau LCD La technologie des panneaux IPS Taille Diagonale: 19" (48cm) Taille du point 0,294 mm H × 0,294 mm V Luminosité 350cd/m

(Typique: Sans écran tactile), 315cd/m

(Typique: Avec Ecran tactile) Rapport de contraste 1000 : 1 (Typique) Angle de vue Horizontal: 178 degrés, Vertical: 178 degrés (Typique) Temps de réponse 14ms (Gris au Gris) Couleurs affi chées Environ 16,7 millions Fréquence de synchronisation Horizontale : 31,4-80,0 kHz, Verticale : 50-75 Hz Résolution maximale 1280 × 1024, 1,3 Mégapixel Connecteur d’entrée VGA, HDMI, DisplayPort Plug & Play VESA DDC2B

Signal de synchronisation en entrée Sync. séparée : TTL, positif ou négatif Signal vidéo en entrée Analogique : 0,7 Vp-p (standard), 75

, positif Digital: HDMI, DisplayPort Taille d’écran maximale 376,5 mm L × 301,1 mm H / 14,8" L × 11,9" H Alimentation 12VDC, 2,5 A Boitier externe d’alimentation électrique (Accessoire) Entrée : 100-240 VAC, 50/60 Hz Puissance absorbée*

21W typique, Mode d’économie d’énergie : 2 W maximum Dimensions / Poids net 416,0 × 344,0 × 46,5mm / 16,4 × 13,5 × 1,8 " (L×H×P) 4,4kg / 9,7lbs (Adaptateur secteur non compris) Conditions de fonctionnement Utilisation : Stockage : Température Humidité Température Humidité 0 à 40°C / 32 à 104°F 20 à 80% (sans condensation) -20 à 60°C / -4 à 140°F 10 à 90% (sans condensation Homologation CE, TÜV-Bauart, EAC, cULus, IP65* 2FRANÇAIS
