Intitulé	Description
Type de produit	Station d'accueil USB-C
Connectivité	USB-C, DisplayPort, HDMI, USB-A
Résolution maximale	Jusqu'à 4K à 60 Hz
Alimentation	Alimentation par USB-C avec prise en charge de la charge pass-through
Compatibilité	Mac et Windows
Dimensions	Compact et léger, facile à transporter
Utilisation	Connecter plusieurs périphériques à un ordinateur via un seul port USB-C
Maintenance	Nettoyer avec un chiffon doux, éviter l'exposition à l'humidité
Sécurité	Utiliser uniquement avec des appareils compatibles pour éviter les dommages
Informations générales	Vérifier les spécifications de l'appareil hôte pour la compatibilité

FOIRE AUX QUESTIONS - DK30CH2DPPD StarTech.com

Qu'est-ce que le StarTech.com DK30CH2DPPD ?

Le StarTech.com DK30CH2DPPD est un dock USB-C multiport qui permet de connecter plusieurs périphériques à un ordinateur via un seul port USB-C.

Quels types de connexions sont disponibles sur le DK30CH2DPPD ?

Le DK30CH2DPPD offre des ports USB-A, USB-C, HDMI, DisplayPort, et un port Ethernet RJ45 pour une connectivité étendue.

Comment puis-je connecter mon ordinateur au DK30CH2DPPD ?

Pour connecter votre ordinateur, utilisez un câble USB-C pour brancher le dock sur le port USB-C de votre appareil. Assurez-vous que votre ordinateur prend en charge le mode alternatif DisplayPort.

Le DK30CH2DPPD est-il compatible avec tous les ordinateurs ?

Le DK30CH2DPPD est compatible avec les ordinateurs équipés de ports USB-C qui prennent en charge le mode alternatif DisplayPort. Vérifiez les spécifications de votre appareil pour confirmer la compatibilité.

Comment résoudre les problèmes d'affichage avec le DK30CH2DPPD ?

Si vous rencontrez des problèmes d'affichage, vérifiez que tous les câbles sont correctement connectés. Essayez de redémarrer votre ordinateur et de vérifier les paramètres d'affichage pour vous assurer qu'ils sont correctement configurés.

Puis-je utiliser le DK30CH2DPPD avec un écran 4K ?

Oui, le DK30CH2DPPD prend en charge les résolutions jusqu'à 4K à 60 Hz via DisplayPort et HDMI, à condition que votre ordinateur et votre écran soient également compatibles.

Le DK30CH2DPPD nécessite-t-il une alimentation externe ?

Non, le DK30CH2DPPD est alimenté via le port USB-C de votre ordinateur, ce qui le rend pratique pour une utilisation mobile sans besoin d'alimentation externe.

Que faire si le DK30CH2DPPD n'est pas reconnu par mon ordinateur ?

Assurez-vous que votre ordinateur est allumé et que le dock est correctement connecté. Essayez de débrancher et de rebrancher le dock. Si le problème persiste, testez le dock avec un autre ordinateur.

Le DK30CH2DPPD est-il compatible avec les systèmes d'exploitation Mac et Windows ?

Oui, le DK30CH2DPPD est compatible avec les systèmes d'exploitation Windows et macOS. Assurez-vous que votre système est à jour pour une performance optimale.

Où puis-je trouver le manuel d'utilisation du DK30CH2DPPD ?

Le manuel d'utilisation du DK30CH2DPPD est disponible sur le site officiel de StarTech.com dans la section support ou documentation.

MODE D'EMPLOI DK30CH2DPPD StarTech.com

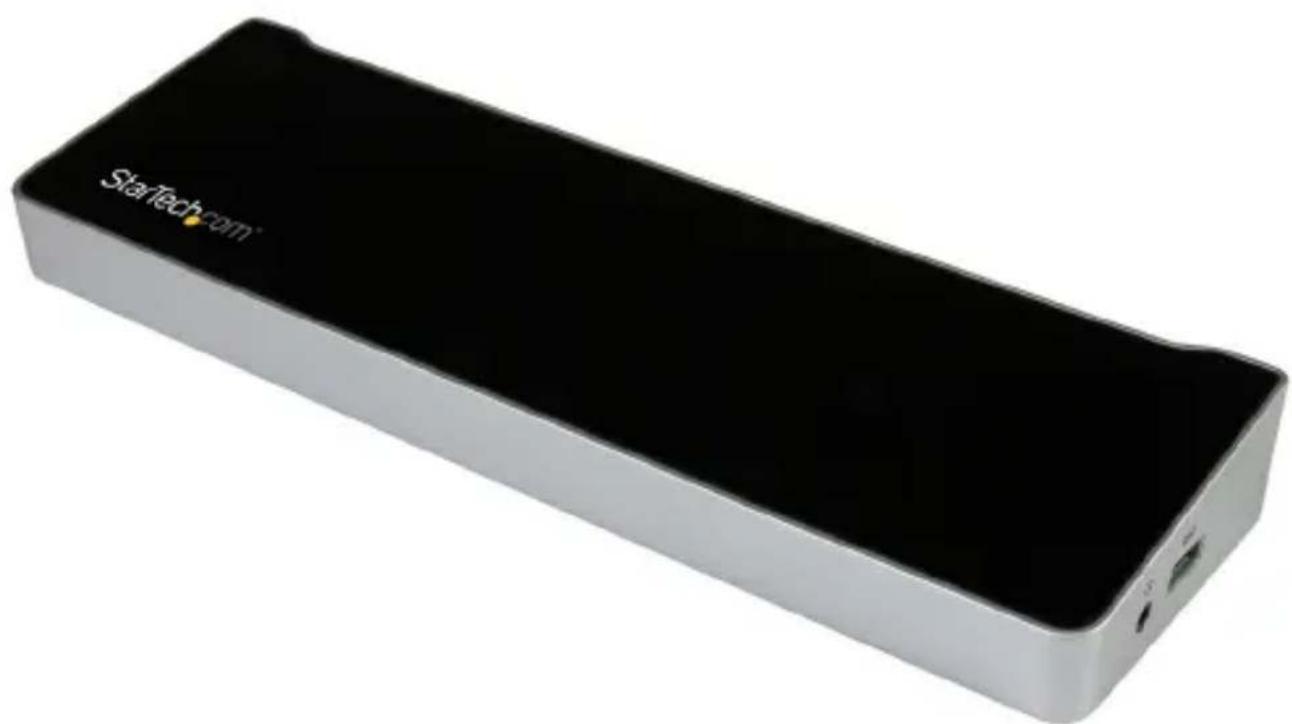

Station d'accueil USB-C triple affichage 4K pour PC portable | Power Delivery

DK30CH2DPPD

DK30CH2DPPDU

• Le produit réel peut varier de la photo

FR: Guide de l'utilisateur - fr.startech.com

Pour obtenir les dernières informations, les specifications techniques et l'assistance technique concernant ce produit, consultez www.StarTech.com/DK30CH2DPPD

Déclaration de conformité de la FCC (Commission fédérale des communications)

Ce matériel a été testé est jugé conforme aux limites d'un apparéil numérique de classe B, en vertu de la partie 15 du règlement de la FCC. Ces limites visent à offrir une protection raisonnable contre les interférences nuisibles des installations résidentielles. Cet équipement génére, utilise et peut émettre de l'énergie radio électrique et, en cas d'installation et d'utilisation non conformes aux instructions, peut cause des interférences nuisibles avec les communications radio. Il n'est toute fois pas garantie qu'une installation particulière ne cause pas d'interférence. Si cet équipement est la cause d'interférences nuisibles avec la réception de signaux de radio ou de télévision, ce qui peut être établi en l'allumant et en l'éteignant, l'utilisateur est encouraged à essayer de.Remédier à ces interférences ennant une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne réceptrice.
• Augmenter la séparation entre l'équipement et le récepteur.
• Brancher l'équipement à une prise d'un circuit différente de celle à laquelle le récepteur est connecté.
• Demander de l'assistance à un vendeur ou un technicien radio/TV experimenté.

Cet apparéil est conforme à la partie 15 du règlement de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : 1) cet apparéil ne peut causeer d'interférences nuisibles et 2) il doit accepter toute interférence reçue, notamment celle pouvant entraîner un dysfonctionnement.

Tout changement ou modification non expressément approuvé par StarTech.com pourrait faire perdre à l'utilisateur son droit à utiliser cet équipement.

Déclaration d'Industrie Canada

Cet appeareil numérique de la classe [B] est conforme à la norme NMB-003 du Canada.

NMB-3(B)

Utilisation des marques de commerce, marques déposées et autres noms et symboles protégés

Il peut arriver que ce manuel fasse référence à des marques de commerce, à des marques de commerce déposées et à d'autres noms ou symboles protégés de sociétés sans lien avec StarTech.com. Dans ce cas, ces références ne constituent que des exemples et ne correspondent enaucun cas à l'approbation d'un produit ou d'un service par StarTech.com, nià la promotion du ou des produits au moyen du manuel de la société tiece en question. Indépendamment de toute mention directe dans le texte de ce document, StarTech.com reconnait par la presente que toutes les marques de commercés, marques déposées, marques de service et autres noms ou symboles protégés mentionnés dans ce manuel et les documents associés sont la propriété de leurs détenteurs respectifs. HDMI est une marque déposée de HDMI Licensing, LLC. Windows est une marque déposée de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. USB Type-CTM et USB-CTM sont des marques de commerce de USB Implementers Forum.

Table of Contents

Introduction 1

Contenu de l'emballage. 1
Exigences 1

Scheme du produit 2

Vue avant 2
Vue arriere 2
Vuelaterale 2

Installer la station d'accueil 3

Alimenter la station d'accueil 3
Connector vos appeareils à la station d'accueil. 3
Installer les pilotes restants 3

Charger un apparéil 4

Configurer un écran 4

Installation des tampons antidérapants 4

Résolutions video prises en charge. 4

Assistance technique. 6

Informations de garantie 6

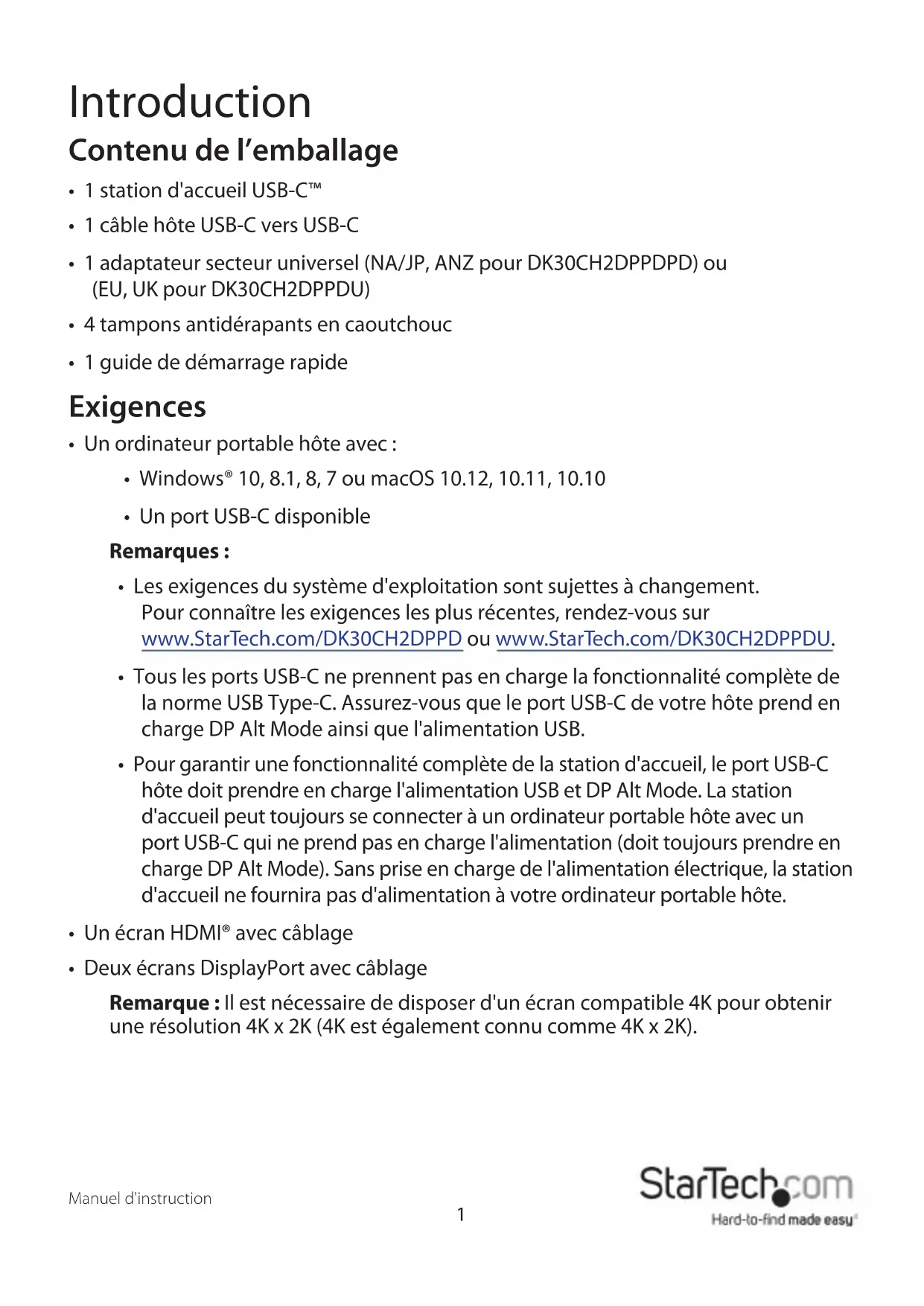

Introduction Contenu de l'emballage

1 station d'accueil USB-CTM
- 1 cable hôte USB-C vers USB-C
- 1 adaptateur secteur universel (NA/JP, ANZ pour DK30CH2DPPDPD) ou (EU, UK pour DK30CH2DPPDU)
- 4 tampons antidérapants en caoutchouc
1 guide de démarrage rapide

Exigences

• Un ordinateur portable hôte avec :

• Windows® 10, 8.1, 8, 7 ou macOS 10.12, 10.11, 10.10

• Un port USB-C usable

Remarques:

• Les exigences du système d'exploitation sont sujettes à changement. Pour connaître les exigences les plus récentes, rendez-vous sur www.StarTech.com/DK30CH2DPPD ou www.StarTech.com/DK30CH2DPPDU.
• Tous les ports USB-C ne prennant pas en charge la fonctionnalité complète de la norme USB Type-C. Assurez-vous que le port USB-C de votre hôte prend en charge DP Alt Mode ainsi que l'alimentation USB.

• Pour garantir une fonctionnalité complète de la station d'accueil, le port USB-C hôte doit prendre en charge l'alimentation USB et DP Alt Mode. La station d'accueil peut toujours se connecter à un ordinateur portable hôte avec un port USB-C qui ne prend pas en charge l'alimentation (doit toujours prendre en charge DP Alt Mode). Sans prise en charge de l'alimentation électrique, la station d'accueil ne fournira pas d'alimentation à votre ordinateur portable hôte.

• Un écran HDMI® avec câblage

• Deux écrans DisplayPort avec câblage

Remarque: Il est nécessaire de dispose r'd'un écran compatible 4K pour obtenir une résolution 4K× 2K (4K est également connu comme 4K× 2K ).

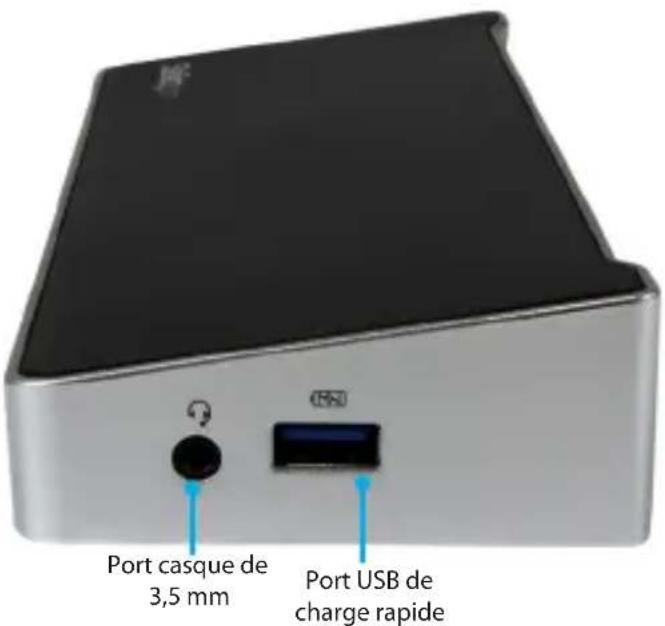

Scheme du produit Vue l'autentie

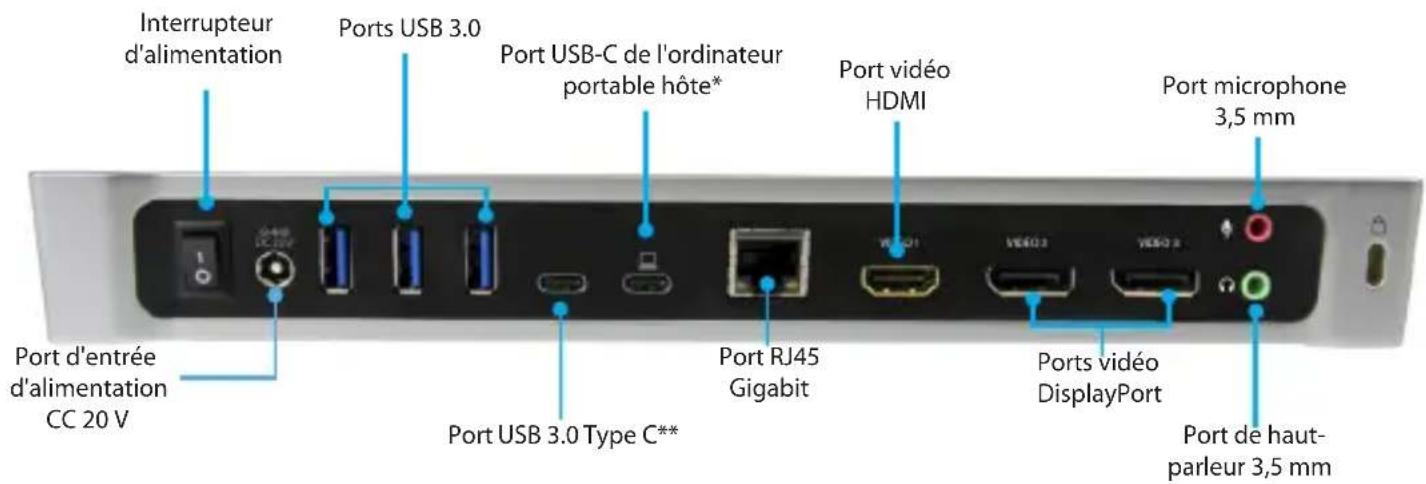

Vue arrière

Le port hote USB-C se connecte à votre ordinateur uniquement (supportant les fonctions suivantes : transfer de données, DP Alt Mode et alimentation USB).
*Le port USB 3.0 Type C se connecte uniquement aux périhériques (prenant en charge les équipements USB-C).

Installer la station d'accueil

Lorsque vous connectez la station d'accueil au port USB-C de votre ordinateur portable, les pilotes requis sont automatiquement installés. Si vous étés invite à installer automatiquement le(s) pilote(s), suivez les instructions à l'écran pour effectuer l'installation.

Les pilotes sont également disponibles sous l'onglet Assistance de notre site Web à l'adresse: www.StarTech.com/DK30CH2DPPD ou www.StarTech.com/DK30CH2DPPDU

Remarques :

• Une connexion Internet active est nécessaire.
• L'installation des pilotes peut prendre jusqu'à cinq minutes.

Alimenter la station d'accueil

Lorsque la station d'accueil est branchée et alimentée, vous pouvez utiliser USB-C Power Delivery pour alimenter et charger votre ordinateur portable via son port USB-C. La station d'accueil ne peut pas être alimentée par l'ordinateur portable hôte, l'adaptateur secteur doit donc toujours être connecté à la station d'accueil.

1. Sélectionnez le cordon d'alimentation approprié à votre région et branche-à-l'adaptateur secteur.
2. Connectez l'adaptateur d'alimentation à une prise électrique CA et au port CC 20V IN (entree d'alimentation) de la station d'accueil.
3. Connectez le cable USB-C à un port USB-C de votre ordinateur portable hôte et au port USB-C hôte de la station d'accueil.

Remarque: Afin d'alimenter et de charger votre ordinateur portable connecté, son port USB-C doit prendre en charge l'alimentation USB.

Connector vos apparéils à la station d'accueil

1. Connectez vos péripériques à la station d'accueil (par exemple, péripériques USB, réseau RJ45, etc.).
2. Connectez vos écrans externes aux ports video de la station d'accueil. La station d'accueil dispose d'un port HDMI et de deux ports DisplayPort.

Remarque: Les ports USB 3.0 et USB 3.0 Type-C sont des ports de début USB 3.0 standard. Lorsque la station d'accueil est connectée à un ordinateur portable hôte, ces ports fournissant une charge lente à un ensemble d'appareils.

Installer les pilotes restants

Selon votre système d'exploitation, la station d'accueil installera automatiquement certains des pilotes requis une fois connectée à votre ordinateur portable hôte. Pour terminer le processus complet d'installation des pilotes :

1. Télechargez les derniers pilotes en vous rendant sur www.StarTech.com/DK30CH2DPPD ou www.StarTech.com/DK30CH2DPPDU et en cliquant sur l'onglet Assistance.
2. Procedez à l'extraction du contenu des fichiers compressés que vous avez télécharges.
3. Double-cliquez sur le pilote approprié pour la version de Windows ou macOS que vous utilisez et suivez les instructions à l'écran pour terminer l'installation.

Remarque: Si vous étés invite à redémarrer votre ordinateur, faites-le pour terminer l'installation.

Charger un apparéil

Pour charger un apparéil, connectez-le au port de charge rapide USB de la station d'accueil.

Remarques :

Ce port USB 3.0 orienté vers le (:oté ne peut charger rapidement que les périphériques connectés qui sont conformes à la Révision 1.2 de la Specification de charge de batterie USB.

Configurer un écran

Utilisez votre système d'exploitation Windows ou Mac pour régler les paramètres d'affichage pour plusieurs moniteurs. Le matériel de votre ordinateur portable doit prendre en charge le double affichage externe.

Remarques :

• Une connexion à un ordinateur portable hôte n'est pas nécessaire pour charger votre apparéil lorsqu'il est connecté au port de charge rapide USB orienté vers le côte.
• Le port de charge rapide USB orienté vers le (:oté ne peut charger rapidement que les périphériques connectés qui sont conformes à la Révision 1.2 de la Specification de charge de batterie USB.

Installation des tampons antidérapants

1. Retirez le support adhésif des tampons.
2. Alignez chacun des tampons sur le bas de la station d'accueil.
3. Tout en appliquant une pression, fixez le tampon au fond de la station d'accueil.

Résolutions video prises en charge

Les résolutions 3840 × 2160p à 60Hz ou 4096 × 2160p à 60Hz peuvent être atteintes si I'écran DisplayPort connecté offre une prise en charge 4K.

Consultez le tableau de résolution video ci-dessous pour connaître les configurations spécifiques et les résolutions prises en charge :

Sortie video	Résolution DisplayPort maximale - Port 1	Résolution DisplayPort maximale - Port 2	Résolution HDMI maximale
DisplayPort 1 uniquement (un seul écran)	3840 x 2160p à 60 Hz ou 4096 x 2160p à 60 Hz	N/A N/A
DisplayPort 2 uniquement (un seul écran)	N/A	3840 x 2160p à 60 Hz ou 4096 x 2160p à 60 Hz	N/A
HDMI uniquement (un seul écran)	N/A N/A		3840 x 2160p à 30 Hz ou 4096 x 2160p à 24 Hz
DisplayPort 1 et HDMI (deux écrans)	3840 x 2160p à 60 Hz ou 4096 x 2160p à 60 Hz	N/A	3840 x 2160p à 30 Hz ou 4096 x 2160p à 24 Hz
DisplayPort 2 et HDMI (deux écrans)	N/A	3840 x 2160p à 60 Hz ou 4096 x 2160p à 60 Hz	3840 x 2160p à 30 Hz ou 4096 x 2160p à 24 Hz
DisplayPort 1 et DisplayPort 2 (deux écrans)	3840 x 2160p à 60 Hz ou 4096 x 2160p à 60 Hz	3840 x 2160p à 60 Hz ou 4096 x 2160p à 60 Hz	N/A
Tous les écrans (DisplayPort 1, DisplayPort 2 et HDMI)	3840 x 2160p à 60 Hz ou 4096 x 2160p à 60 Hz	3840 x 2160p à 60 Hz ou 4096 x 2160p à 60 Hz	3840 x 2160p à 30 Hz ou 4096 x 2160p à 24 Hz

Remarque: Selon la configuration et les résolutions prises en charge par vos moniteurs connectés, la station d'accueil peut prendre en charge des résolutions video inférieures à celles spécifiées ci-dessus.

L'assistance technique à vie fait partie intégrale de l'engagement de StarTech.com à fournir les mêilles solutions de l'industrie. Pour tout besoin d'aide avec votre produit, visitez www.startech.com/fr/support-produit et accédez à notre sélection complète d'outils en ligne, de documentation et de téléchargesements.

Pour découvert les pilotes/logiciels les plus récents, consultez www.startech.com/fr/telecharges.

Informations de garantie

Ce produit bénéficia d'une garantie de trois ans.

StarTech.com garantit ses produits contre tout défaut de matériel et de fabrication pour les périodes indiquées, suivant la date d'achat initiale. Pendant cette période, les produits peuvent être renvoyés pour être réparés ou remplacés par des produits équivalents à notre discrétion. Cette garantie couvRE uniquely les coûts des pieces et de la main-d'oeuvre. StarTech.com ne garantit pas ses produits contre les défauts ou les dommages causés par une mauvaise utilisation, un employe abusif, une ALTERATION ou l'usure normale.

Limitation de responsabilité

Enaucun cas,la responsabilité deStarTech.com Ltd.et StarTech.com USA LLP (ou de leurs cadres, directeurs, employés ou agents) ne pourra être engagée en cas de dommages (quils soient directs ou indirects, speciaux, punitifs, accessoires, consécutifs ou autre), perte de profits, pertes commerciales ou autre perte pécuniaire découlant ou liés à l'utilisation du produit excédant le prix actuel payé pour le produit. Certains États n'autorisent pas l'exclusion ou la limitation des dommages accessoires ou consécutifs. Si de telles lois sont en vigueur, les limitations ou les exclusions contenues aux données ne pas vous concerner.
