Type de produit	Carte parallèle PCI
Marque	StarTech.com
Modèle	PCI2PECP
Interface	PCI 5V
Nombre de ports	2 x parallèle femelle 25 broches
Normes supportées	IEEE-1284 (BPP, SPP, PS2, EPP, ECP)
Débit maximal	1.5 Mb/s
Chipset	NetMOS Nm9805CV
Systèmes d'exploitation supportés	Windows 95/98/ME/NT/2000/XP/2003, DOS, Linux
Conformité	Plug and Play, FCC Classe B, CE, UL
Facteur de forme	Profil complet (carte incluse)
Alimentation	Alimenté par le bus PCI
Garantie	Garantie à vie StarTech.com
Instructions d'installation	Brancher sur un emplacement PCI libre, installer les pilotes depuis le CD fourni
Précautions	Attention aux décharges électrostatiques : utiliser un bracelet antistatique, toucher le boîtier métallique avant manipulation

FOIRE AUX QUESTIONS - PCI2PECP StarTech.com

Ces cartes fonctionnent-elles avec les systèmes point-of-sale (POS), matériel de fabrication, logiciel de déverrouillage et autres applications spécialisées ?

Cela dépend si vos périphériques nécessitent des ressources système spécifiques. Les cartes parallèles PCI StarTech.com sont Plug and Play : l'ordinateur attribue les ressources automatiquement. Certains logiciels exigent des adresses fixes (ex: LPT1 à 378h, IRQ 7). Dans ce cas, une carte ISA comme l'ISA1P peut être nécessaire.

Pourquoi ai-je des problèmes quand j'installe plus de trois ports parallèles ?

Windows supporte jusqu'à 9 ports LPT, mais LPT4 à LPT9 nécessitent une modification manuelle des fichiers système. Cette opération est réservée aux utilisateurs expérimentés. Microsoft fournit de l'aide à ce sujet.

La carte est installée et un port LPT apparaît sans avertissement, mais il n'est pas proposé lors de l'ajout d'une imprimante. Comment faire ?

Vous pouvez ajouter manuellement le port : dans l'Assistant Ajout d'imprimante, choisissez Imprimante locale et décochez la détection automatique. Sélectionnez Créer un nouveau port > Port local, puis entrez le nom 'LPTx' (x = numéro du port dans le Gestionnaire de périphériques). Continuez l'installation.

Un 'Port Parallèle NetMos' apparaît dans le Gestionnaire de périphériques sans numéro LPT. Que faire ?

Faites un clic droit sur l'entrée et choisissez Désinstaller. Éteignez l'ordinateur, retirez la carte et réinstallez-la dans un autre emplacement PCI en suivant les instructions du manuel.

Comment installer cette carte sous Linux ?

Après l'installation physique, tapez 'more /proc/pci' pour lister les ressources. Désactivez le module parport_pc.o avec 'rmmod parport_pc.o', puis réactivez-le en incluant les nouvelles ressources : 'insmod parport_pc.o io=0x378,0xc000,0xc800 irq=7,11,none'. Les ports deviennent /dev/lp0, /dev/lp1, etc.

J'ai des problèmes d'impression via la carte, mais tout semble bien installé. Comment résoudre ?

Certaines imprimantes anciennes ont des pilotes qui ne fonctionnent pas bien avec des ports virtuels. Testez avec une autre imprimante. Si cela fonctionne, mettez à jour les pilotes de l'imprimante. Sinon, utilisez le port intégré de la carte mère pour cette imprimante et une autre pour le port PCI. Une carte ISA peut aussi être une solution.

Cette carte est-elle compatible avec Mac ?

Non, elle est conçue uniquement pour les ordinateurs compatibles Intel (PC).

Quels sont les systèmes d'exploitation supportés ?

Windows 95/98/ME/NT/2000/XP/2003, DOS et Linux.

Comment vérifier que la carte est correctement installée ?

Ouvrez le Gestionnaire de périphériques (Panneau de configuration > Système > Matériel). Si l'entrée de la carte n'a pas de point d'exclamation rouge ou jaune, l'installation est réussie.

Que contient l'emballage ?

La carte parallèle PCI, un CD d'installation et ce manuel d'instruction.

MODE D'EMPLOI PCI2PECP StarTech.com

Manuel d'Instruction

Carte Parallèle PCI

Carte Parallèle PCI Profil Bas EPP/ECP Haute-Vitesse à 1 Port

Carte Parallèle PCI EPP/ECP Haute-Vitesse à 1 Port

Carte Parallèle PCI EPP/ECP Haute-Vitesse à 2 Ports

StarTech.com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matières

Introduction ...... 1

Caractéristiques .... 1

Avant de Commencer .... 1

Configuration Requise 2

Contenu de l'Emballage 2

Installation 2

Installation du Matériel 2

Installation des Pilotes .... 3

Windows 95/98/98SE/ME 4

Windows NT 4.0 .... 4

Windows 2000/XP/2003 4

Configuration DOS et Linux 5

Vérification de l'installation (Windows) 5

Windows 95/98/98SE/ME 5

Windows 2000/XP/2003 .... 5

Dépannage.... 6

Spécifications 10

Produits Accessoires StarTech.com 11

Informations sur la Garantie .... 12

Introduction

Merci d'avoir acheté une Carte PCI parallèle StarTech.com.

Maintenant, vous pouvez ajouter un ou deux port(s) parallèle(s) à votre ordinateur, ce qui permet une configuration Plug-and-Play facile et des performances beaucoup plus rapides que beaucoup de ports intégrés. Parfait pour les imprimantes, scanners, périphériques multifonctions et d'autres dispositifs parallèles exigeants, C'est un moyen idéal pour pouvoir utiliser le matériel actuel sur de nouveaux ordinateurs ou développer la polyvalence d'un ordinateur actuel.

Caractéristiques

• Entièrement conforme à la norme IEEE-1284 et supporte les modes de transfert de données BPP, SPP, EPP, et ECP
• Taux de transfert de données rapides dépassant souvent la performance des ports parallèles intégrés
• Conforme aux normes Plug and Play
• Soutenue par la garantie à vie StarTech.com

Avant de Commencer

Pour assurer une installation rapide et facile de la carte, veuillez lire attentivement cette section avant de tenter d'installer la carte.

ATTENTION! Les cartes PCI, comme tout autre matériel informatique, peuvent être gravement endommagées par l'électricité statique.

Assurez-vous que vous êtes correctement relié à la terre avant d'ouvrir le boîtier votre ordinateur ou de toucher votre carte PCI.

StarTech.com vous recommande de porter un bracelet antistatique lors de l'installation de tout composante informatique. Si un bracelet antistatique n'est pas disponible, déchargez-vous de l'électricité statique que vous avez accumulé en touchant une surface métallique de grande taille (Comme le boîtier de l'ordinateur) pendant plusieurs secondes. Faites également attention lors de la manipulation de la carte PCI en la prenant par ses bords et non pas par les connecteurs dorés.

Configuration Requise

• Ordinateur avec un emplacement PCI disponible (le PCI1P_LP nécessite un emplacement PCI bas-profil)
• Exigences minimales du système d'exploitation: Windows 95/98SE/ME/NT/2000/XP/2003 o más tarde, DOS, Linux

Contenu de l'Emballage

Ce paquet devrait contenir:

• 1 x Carte parallèle PCI
- 1 x CD d'installation
• 1 x Manuel d'instruction

Installation

Cette section vous guidera à travers l'installation de votre carte PCI et du logiciel rattaché. Veuillez lire attentivement les instructions et remplir dans l'ordre chaque étape de la liste.

Installation du Matériel

1. Assurez-vous que votre système est débranché et que vous êtes relié à la terre.
2. Retirez le couvercle de votre système (voir le manuel d'instruction de votre ordinateur pour plus de détails, si nécessaire) et tournez délicatement votre ordinateur sur le côté.

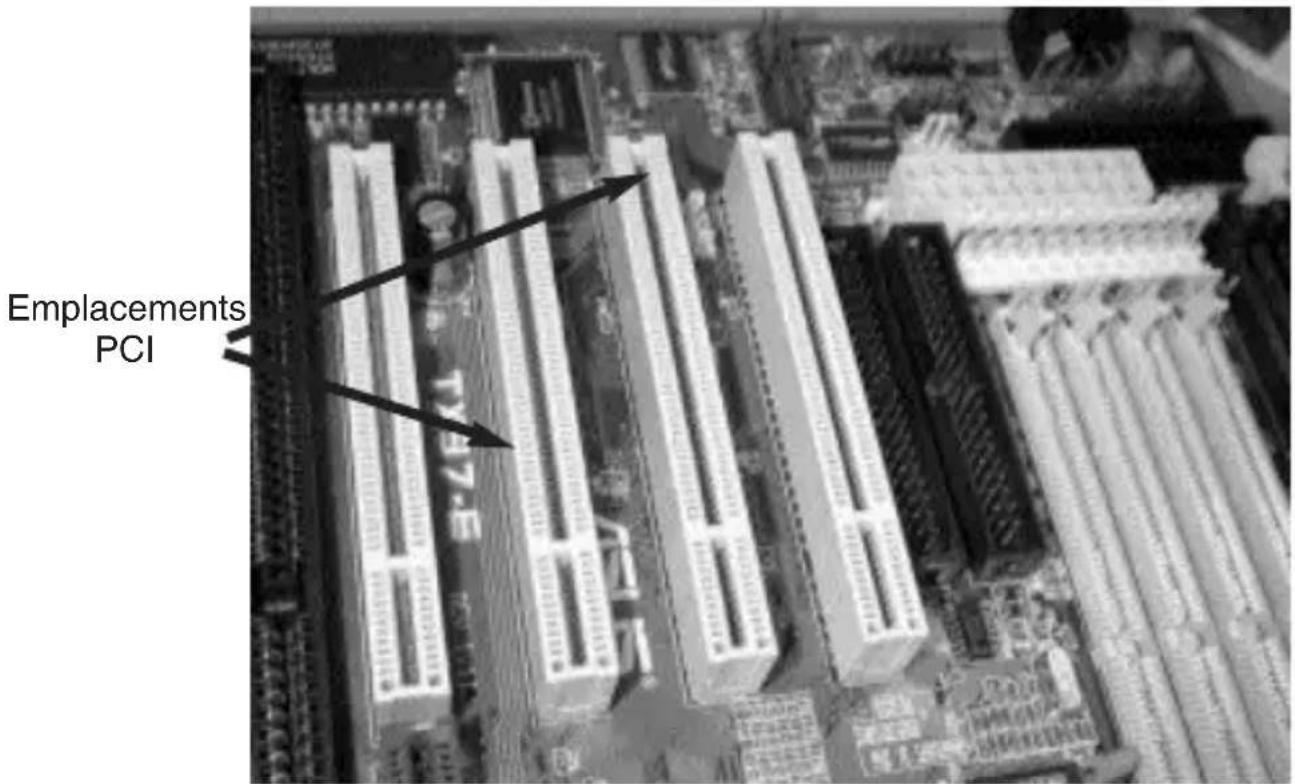

3. Recherchez un emplacement PCI disponible (généralement de couleur blanche) et enlever la plaque métallique qui couvre le support arrière. Vous devrez peut-être utiliser un tournevis cruciforme pour effectuer cette étape. Conservez la vis! Vous en aurez besoin pour fixer la carte plus tard.

Emplacements PCI

1. Insérez délicatement la carte dans l'emplacement libre, en vous assurant qu'elle soit bien en place.
2. Sécurisez la carte en place en utilisant la vis retirée à l'étape 3.

Si vous utilisez le PCI2PECP, connectez le câble plat avec le deuxième port parallèle jusqu'à la carte avec la bande rouge en face de la broche 1 comme indiqué sur le connecteur. Retirer la plaque de métal d'un emplacement PCI disponible. Fixez le port dans le support vide en utilisant la vis retirée.

1. Mettez le boîtier de l'ordinateur sous tension.

Installation des Pilotes

Si vous perdez votre CD de Pilotes, ces pilotes sont disponibles en téléchargement gratuit sur notre site. Visitez www.startech.com et cliquez sur le lien de Téléchargements pour plus d'informations.

Windows 95/98/98SE/ME

1. Windows devrait détecter automatiquement le nouveau matériel. Dans la fenêtre Assistant Ajout de nouveau matériel, cliquez sur Suivant.
2. Sélectionnez Rechercher le meilleur pilote pour vos périphériques (Recommandé) et cliquez sur Suivant.
3. Insérez le CD d'installation dans votre lecteur CD-ROM ou un autre lecteur optique et vérifiez l'option emplacement spécifié.
4. Dans l'espace fourni, entrez x x:\io\pci io\win9x (où "x:" est la lettre de votre CD-ROM lecteur - en respectant l'espace entre "pci" et "io" - et où win9x est la version de votre système d'exploitation: pouvant être win95, win98, winME) et cliquez sur Suivant.
5. L'assistant copiera les fichiers nécessaires. Suivez les instructions à l'écran pour terminer l'installation. Lorsqu'on vous y invite, redémarrez l'ordinateur pour commencer à utiliser vos périphériques.

Windows NT 4.0

1. Insérez le CD d'installation dans votre lecteur CD-ROM ou un autre lecteur optique et double-cliquez sur Poste de Travail.
2. Double cliquez sur le dossier WinNT. Double-cliquez sur le fichier WinNT_Par.exe et suivez les instructions à l'écran.

Windows 2000/XP/2003

1. Windows détectera automatiquement le nouveau matériel et lancera l'Assistant Ajout de Nouveau Matériel. Cliquez sur Suivant.
2. Insérez le CD d'installation fourni avec la carte dans le lecteur CD-ROM de votre ordinateur ou dans un autre lecteur optique compatible. Sélectionnez Installer le logiciel automatiquement. Cliquez sur Suivant.
3. Vous pourriez recevoir un avertissement indiquant que le pilote n'est pas signé numériquement. Choisissez Continuer lorsque vous y

êtes invité pour terminer l'installation.

1. Lorsque Windows a terminé de copier les fichiers, vous verrez un message apparaître dans la barre d'état système (À côté de l'horloge) indiquant que la carte est installée et prête à l'emploi. Vous pouvez maintenant commencer à utiliser vos périphériques.

Configuration DOS et Linux

Pour plus de détails sur la configuration DOS, veuillez vous référer aux documents situés dans le dossier DOS du CD d'installation. Pour plus d'informations sur la configuration Linux, veuillez vous référer à la section «Dépannage» de ce manuel située à la page suivante.

Vérification de l'Installation (Windows)

Windows 95/98/98SE/ME

1. Cliquez sur Démarrer> Paramètres> Panneau de configuration.
2. Double-cliquez sur Système.
3. Cliquez sur l'onglet Matériel.
4. Si la carte et les composants associés n'apparaissent pas avec un point exclamation rouge ou jaune à côté, Alors Windows n'a détecté aucun problème avec l'installation et la carte doit fonctionner normalement.

Windows 2000/XP/2003

1. Cliquez sur Démarrer> Paramètres> Panneau de configuration.
2. Double-cliquez sur Système.
3. Cliquez sur l'onglet Matériel, puis choisissez Gestionnaire de périphériques.

Si la carte et les composants associés n'apparaissent pas avec un point exclamation rouge ou jaune à côté, Alors Windows n'a détecté aucun problème avec l'installation et la carte doit fonctionner normalement.

Dépannage

Q: Est-ce que ces cartes fonctionnent avec les systèmes point-of-sale (POS), fabrication de matériel, logiciel de déverrouillage et d'autres applications spécialisées?

R: La réponse dépend du fait de savoir si les dispositifs que vous devez utiliser sont conçus pour fonctionner avec des ressources système spécifiques. Étant donné que les cartes parallèles PCI StarTech.com sont conçus pour fonctionner avec la norme Plug and Play, l'ordinateur attribue les ressources nécessaires pour utiliser la carte en coopération avec le système d'exploitation (OS). Certaines applications logicielles et dispositifs ne peuvent accéder à un port parallèle qu'en utilisant des prédéfinies (Par exemple, LPT1 à adresse mémoire 378 et un paramètre IRQ de 7). Consultez votre documentation pour voir si le logiciel et/ou matériel que vous utilisez comporte cette exigence. Si oui, vous ne serez pas en mesure d'utiliser une carte parallèle PCI. Au lieu de cela, vous pouvez utiliser une carte basée ISA à base comme l'ISA1P de StarTech. com qui peut être configuré pour un réglage spécifique. Consultez la documentation de votre ordinateur ou de votre carte mère pour voir si vous possédez l'emplacement ISA, nécessaire à cette solution.

Q: J'ai besoin d'ajouter plusieurs ports parallèle à mon ordinateur, mais je rencontre des problèmes quand il y a plus de trois ports parallèles installés sur mon ordinateur. Pourquoi?

R: Bien que Windows prenne en charge plus de trois ports parallèles (jusqu'à neuf au total), le LPT4 via LPT9 doit être configuré par l'édition de fichiers système critiques, une tâche qui devrait être effectuée seulement par des utilisateurs expérimentés. Microsoft offre une assistance sur comment effectuer ces modifications.

Q: J'ai installé la carte, un numéro de port LPT a été attribué un et apparait sans avertissements dans le Gestionnaire de périphériques, mais cela n'apparaît pas comme option quant je tente d'installer ou de reconfigurer une imprimante sur le port. Comment puis-je corriger cela?

R: Vous pouvez installer manuellement le(s) port(s) de sorte qu'ils seront disponibles pour les imprimantes, en en suivant les instructions ci-dessous:

1. Dans la fenêtre qui s'ouvre Assistant Ajout d'imprimante, cliquez sur Suivant.
2. Choisissez Imprimante locale et désactivez Détection automatique et installation Plug-and-Play de l'imprimante. Cliquez sur Suivant.
3. Choisissez Créer un nouveau port et sélectionnez Port local dans le type: liste déroulante. Cliquez sur Suivant.
4. Une boîte de dialogue s'affichera et vous invitera à entrer un nom pour le nouveau port. Tapez LPTx (où "x" est le numéro attribué dans le Gestionnaire de périphériques au port que vous avez ajouté, sans les deux-points). Cliquez sur OK.
5. Continuez le processus d'installation de l'imprimante en suivant les instructions à l'écran.

Q: J'ai installé la carte, et un Port Parallèle NetMos apparaît dans le Gestionnaire de périphériques, mais ne dispose pas d'un numéro de port LPT attribué. Comment puis-je corriger cela?

R: Faites un clic droit sur l'entrée du Port Parallèle NetMos dans le Gestionnaire de périphériques et choisissez Désinstaller à partir du menu. Éteignez l'ordinateur et réinstaller la carte dans un emplacement PCI différent selon les instructions données dans le manuel.

Q: Comment puis-je installer cette carte sous Linux?

R: Une fois que vous avez physiquement installé la carte dans l'ordinateur, suivez les étapes suivantes pour activer le(s) port(s) dans le système d'exploitation:

1. Listage des ressources affectées à la carte PCI en tapant la commande suivante:

more / proc / pci

La réponse comprendra des données similaires à celles exposées en exemple ci-après, cependant, les vôtres seront différentes:

1. Désactivez le module paraport_pc.o en tapant la commande suivante:

rmmod paraport\_pc.o

1. Réactivez le module parport_pc.o afin d'inclure le nouveau port parallèle. L'exemple suivant adopte les ressources découvertes dans l'étape 1 et un port parallèle intégré de carte mère avec une adresse mémoire de 378 et un paramètre IRQ de 7.

insmod parport_pc.o io=0x378,0xc000,0xc800 irq=7,11,none

Le premier port sera /dev/lp0, le second sera /dev/lp1, etc. Dans ce cas, le port parallèle intégré sera /dev/lp0, et le port de la carte parallèle PCI sera /dev/lp1 (et /dev/lp2 si vous utilisez un modèle à deux ports).

Q: J'ai des problèmes d'impression via un port de la carte parallèle

PCI, mais la carte et l'imprimante semblent être installées correctement. Comment puis-je résoudre ce problème?

R: Certaines imprimantes plus anciennes peuvent avoir des pilotes qui ont des difficultés à travailler avec des ports virtuels car elles n'utilisent pas les ressources matérielles spécifiques. Pour tester si c'est le cas, vous pouvez essayer d'installer une nouvelle imprimante sur le port posant problème. Si l'impression est correcte, il est probable qu'il s'agisse d'un problème de logiciel : téléchargez les pilotes les plus récents à partir du site Web du fabricant de l'imprimante pour voir si cela résout le problème. Sinon, changez le port utilisé par l'imprimante par un port imprimante intégré de façon permanente et utilisez une nouvelle imprimante avec le(s) port(s) de la carte PCI. Si ce n'est pas possible, vous pouvez utiliser une carte ISA comme l'ISA1P de StarTech.com qui peut être configurée pour utiliser un paramètre spécifique. Consultez la documentation de votre ordinateur ou de votre carte mère pour voir si vous possédez l'emplacement ISA nécessaire à cette solution.

Q: Est-ce que la carte PCI parallèle est compatible avec Mac?

R: Non, elle est conçue pour être utilisée seulement avec les ordinateurs à base compatible Intel.

Spécifications

Interface	Standard PCI 5vCarte Profil Complet (toutes excepté PCI1P_LP)PCI1P_LP: Facteur forme profile bas
Taux Maximal de Transfert de Données	1.5 Mbits/sec.
Nombre/Type de Ports	1 x parallèle femelle 25-broches (toutes excepté PCI2ECP)PCI2ECP: 2 x parallèle femelle 25-broches
Normes Prises en Charge	IEEE-1284 (BPP, SPP, PS2, EPP, ECP modes)
Chipset:	NetMOS Nm9805CV
Réglementations et Autres Certifications	FCC Class B, CE, UL

Produits Accessoires StarTech.com

Contactez votre revendeur local StarTech.com ou visitez www.startech.com pour des câbles ou d'autres accessoires qui vous aideront à obtenir les meilleures performances de votre nouveau produit.

Câble DB25 M direct Série/Parallèle 182 cm SC6MF
Câble DB25 M/M direct Série/Parallèle 182 cm SC6MM
Câble DB25 M/F direct Série/Parallèle 305 cm SC10MF
Câble DB25 F/F direct Série/Parallèle 305 cm SC10FF
Câble DB25 M/F direct Série/Parallèle 305 cm SC10MF
Câble DB25 M/F direct Série/Parallèle 610 cm SC20MF
Câble DB25 M/M direct Série/Parallèle 610 cm SC20MM
Câble DB25 M/M direct Série/Parallèle 1524 cm SC50MM
Câble d'imprimante parallèle 182 cm PB6_
Câble d'imprimante parallèle 305 cm PB10
Câble d'imprimante parallèle 610 cm PC20
Câble d'imprimante parallèle 915 cm PC30
Câble d'imprimante parallèle 1524 cm PC50
Câble Parallèle Transfert de fichiers 182 cm PTXFER6
Câble Parallèle Transfert de fichiers 458 cm PTXFER15

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Informations sur la Garantie

Ce produit est couvert par une garantie à vie.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.
