Caractéristiques	Détails
Type de produit	Four
Capacité	62 litres
Modes de cuisson	Chaleur tournante, grill, cuisson traditionnelle
Énergie	Électrique
Classe énergétique	A
Température maximale	250°C
Panneau de contrôle	Électronique avec affichage digital
Dimensions (L x P x H)	60 x 60 x 60 cm
Poids	30 kg
Installation	Encastrable
Nettoyage	Fonction de nettoyage par pyrolyse
Sécurité	Verrouillage de sécurité, porte froide
Accessoires inclus	Grille, plaque de cuisson
Garantie	2 ans

FOIRE AUX QUESTIONS - FZ 62 C.1 Ariston Thermo

Comment préchauffer le four Ariston Thermo FZ 62 C.1 ?

Pour préchauffer le four, sélectionnez le mode de cuisson désiré, réglez la température souhaitée à l'aide du bouton de réglage et attendez que le témoin de préchauffage s'éteigne.

Pourquoi le four ne chauffe-t-il pas ?

Vérifiez que le four est bien branché et que la prise fonctionne. Assurez-vous également que la température est correctement réglée et que la porte du four est bien fermée.

Comment nettoyer l'intérieur du four ?

Utilisez un nettoyant pour four non abrasif et une éponge douce. Évitez les produits corrosifs. Pour un nettoyage en profondeur, retirez les grilles et les plaques.

Le four émet un bruit étrange, que faire ?

Un bruit léger peut être normal lors du fonctionnement du ventilateur. Si le bruit est fort ou inhabituel, débranchez le four et contactez un service technique.

Comment régler la minuterie sur le four Ariston Thermo FZ 62 C.1 ?

Pour régler la minuterie, tournez le bouton de minuterie jusqu'à la durée souhaitée. Le four émettra un signal sonore à la fin du temps imparti.

Le four affiche un code d'erreur, que dois-je faire ?

Référez-vous au manuel d'utilisation pour connaître la signification du code d'erreur. Si le problème persiste, contactez le service clientèle.

Comment utiliser la fonction de cuisson à la vapeur ?

Remplissez le réservoir d'eau prévu à cet effet, sélectionnez la fonction de cuisson à la vapeur, et réglez la température et le temps de cuisson selon vos besoins.

Puis-je utiliser des ustensiles en métal dans le four ?

Oui, les ustensiles en métal peuvent être utilisés, mais assurez-vous qu'ils sont adaptés pour une utilisation au four et ne contiennent pas de plastique.

Comment vérifier si le four est bien calibré ?

Utilisez un thermomètre de four pour comparer la température affichée avec la température réelle. Si une différence significative est détectée, contactez un technicien.

MODE D'EMPLOI FZ 62 C.1 Ariston Thermo

Raccordement électrique

Plaquette signalétique

Description de l'appareil' 25

Vue d'ensemble

Tableau de bord

Mise en marche et utilisation' 26

Mise en marche du four

Utilisation du minuteur

programmateur analogique' 27

Réglage de l'heure

Mise en marche du four

Programmer |a cujsson

Programmes' 28-29

Programmes de cuisson

Conseils de cuisson

Tableau de cuisson

Précautions et conseils' 30

Sécurité générale

Mise au rebut

Economies et respect de l'environnement

Assistance

Nettoyage et entretien' 31

Mise hors tension

Nettoyage de l'appareil

Nettoyage de la porte

Remplacement de l'ampoule d'éclairage

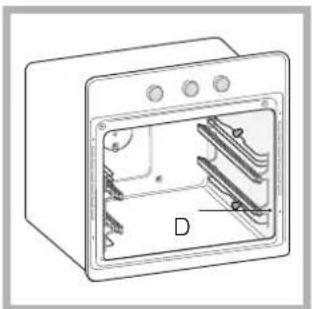

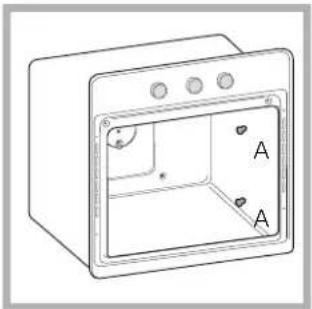

Montage du Kit glissières

ARISTON

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente de cession ou de déménagement veillez à ce qu'il suïve l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants:
! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation l'utilisation et la sécurité de votre appareil

positionnement

! Les emballages ne sont pas des jouets pour enfants il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir précautions et conseils)
! L'installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes' des animaux ou des biens.

Encastrement

Pour garantir le bon fonctionnement de l'appareil' il faut que le meuble possède des caractéristiques bien précises :

• les panneaux adjacents doivent être fabriqués dans un matériau résistant à la chaleur;
• dans le cas notamment de meuples plaqués bois' il faut que les colles résistent à une température de 100°C ;

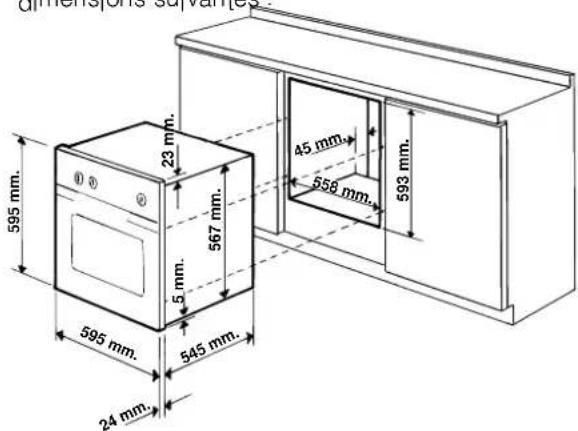

- la cavité du meuble pour encastrement du four' tant sous plan (voir figure) qu'en colonne' doit avoir les dimensions suivantes :

595 mm. 23 mm. 567 mm. 5 mm. 45 mm. 558 mm. 593 mm. 595 mm. 545 mm. 24 mm.

! Après encastrement de l'appareil' il ne doit plus y avoir possibilité de contact avec les parties électrifiées. Les déclarations de consommation indiquées sur l'étiquette des caractéristiques ont été mesurées pour ce type d'installation

Aération

Pour garantir une bonne aération la cavité d'encastrement doit être dépourvue de paroi arrière. Il est conseillé d'installer le four de manière à ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui continu qui ait une découpe d'au moins 45 x 560 mm (vojr figures).

Centrage et fixation

Positionnez les 4 taquets situés sur les côtés du four en face des 4 trous pratiqués sur le cadre et réglez-les selon l'épaisseur de la joue du meuble:

épaisseur 20 mm : enjevez la partie amovible du taquet (voir figure)□;

épaisseur 18 mm : utilisez la première rainure comme prévu par le fabricant (voir figure) ;

épaisseur 16 mm : utilisez la deuxième rainure (voir figure)

Pour fixer l'appareil au meuble : ouvrez la porte du four et vissez 4 vis à bois dans les 4 trous du cadre

! Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu'avec l'aide d'un outil

Raccordement électrique

! Les fours munis d'un câble d'alimentation tripolaire sont prévus pour un fonctionnement au courant alternatif à la tension et à la fréquence indiquées sur la plaquette signalétique (Voir ci dessous).

Montage du câble d'alimentation

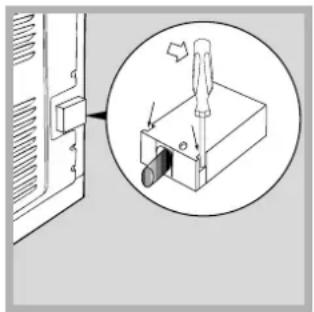

1. Pour ouvrir le bornier faites pression à l'aide d'un tournevis sur les languettes latérales du couvercie : tirez et ouvrez le couvercie (voir figure).

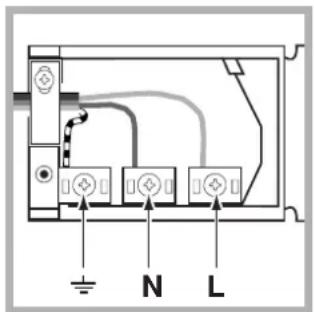

2 Montage du câble d'alimentation : dévissez la vis du serre-câble ainsi que les trois vis des contacts L-N- = puis fixez les fils sous les têtes de vis en respectant les couleurs Bleu (N) Marron (L) Jaune-vert = (voir figure)

3' Fixez le câble dans le serre-câble prévu
4' Fermez le couvercie du bornier

Branchement du câble d'alimentation au réseau électrique

Montez sur le câble une prise normalisée pour la charge indiquée sur l'étiquette des caractéristiques (voir c/contre)

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le câble d'alimentation ne doit atteindre en aucun point des températures dépassant de 50°C la température ambiante.

! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de procéder au branchement assurez-vous que :

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance

maximale de l'appareil' indiquée sur la plaquette signalétique (voir ci dessous);

• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique (Voir ci dessous);
• la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas' remplacez la prise ou la fiche n'utilisez ni rallonges ni prises multiples:

! Après installation de l'appareil' le câble électrique et la prise de courant doivent être facilement accessibles

! Le câble ne doit être ni plié ni excessivement écrasé
! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir

! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

PLAQUETTE SIGNALETIQUE
Dimensions	largeur cm 43,5hauteur cm 32profondeur cm 41,5
Volume	I 58
Dimensions modèles avec glissières télescopiques	largeur cm 37,5hauteur cm 32profondeur cm 41,5
Volume modèles avec glissières télescopiques	I 50
Raccordements électriques	tension 230-240V ~ 50/60 Hz ou 50Hz (voir plaquette signalétique) puissance maximale absorbée 2800W
ETIQUETTE ENERGIE	Directive 2002/40/CE sur l'étiquette des fours électriquesNorme EN 50304Consommation énergie convection Naturelle – fonction four :Traditionnel ;Consommation énergie déclaration Classe convection Forcée – fonction four :Pâtisserie...
	Cet appareil est conforme aux Directives Communautaires suivantes:- 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives- 89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications successives- 93/68/CEE du 22/07/93 et modifications successives.- 2002/96/EC

Vue d'ensemble Tableau de bord GRILLE Support Support LECHEFRITE GLISSIERES de coulissement niveau 5 niveau 4 niveau 3 niveau 2 niveau 1

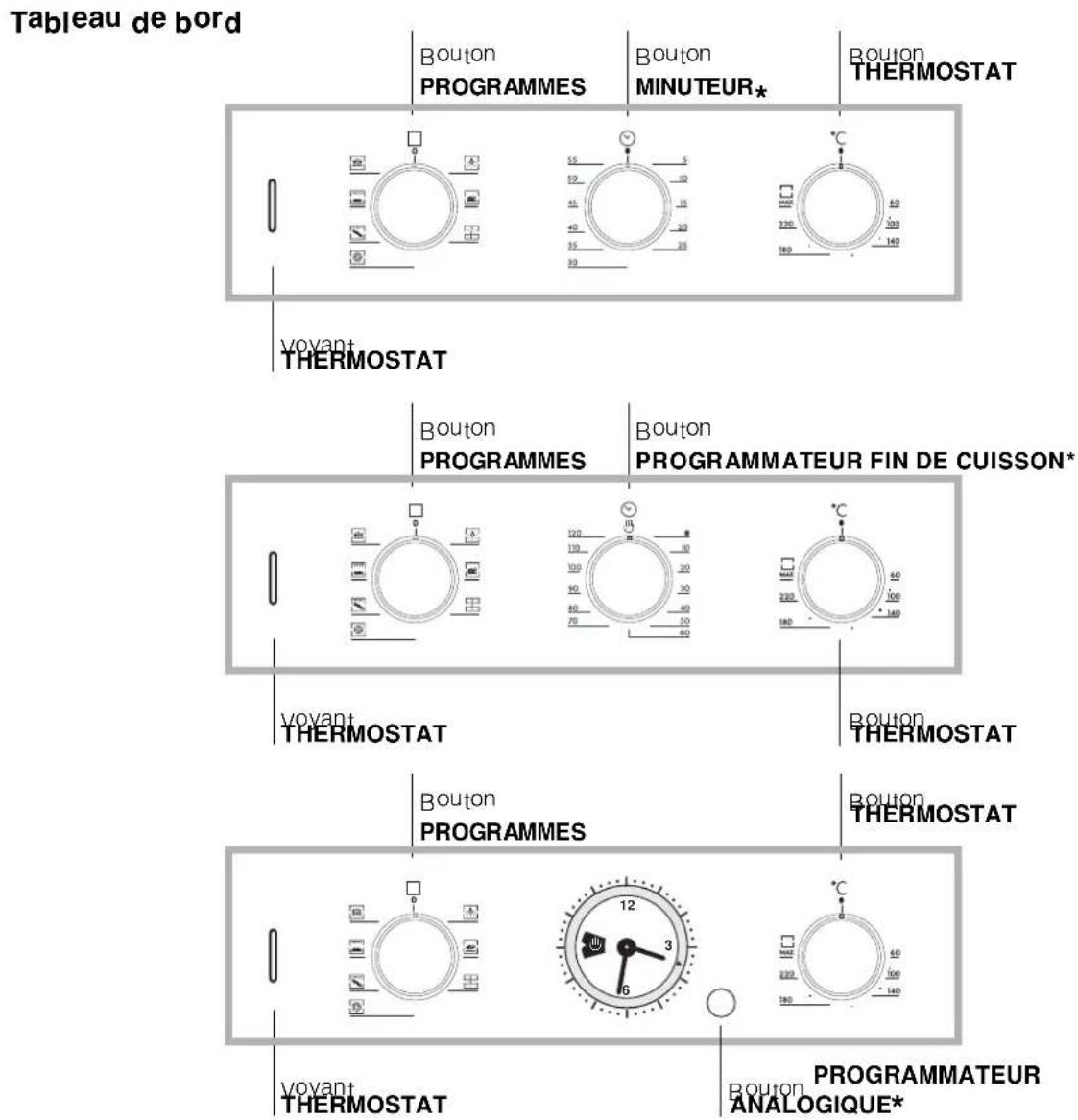

Tableau de bord Bouton PROGRAMMES Bouton MINUTEUR* Bouton THERMOSTAT vovant THERMOSTAT Bouton PROGRAMMES Bouton PROGRAMMATEUR FIN DE CUISSON* vovant THERMOSTAT Bouton PROGRAMMES Bouton THERMOSTAT vovant THERMOSTAT Bouton PROGRAMMES Bouton THERMOSTAT vovant THERMOSTAT Bouton PROGRAMMATEUR ANALOGIQUE*

* N'existe que sur certains modèles

! Lors de son premier allumage' faites fonctionner le four à vide' porte fermée' pendant au moins une heure en réglant la température à son maximum' puis éteignez-le' ouvrez la porte et aérez la pièce' L'odeur qui se dégage est due à l'évaporation des produits utilisés pour protéger le four

Mise en marche du four

1' Pour sélectionner le programme de cuisson souhaité tournez le bouton PROGRAMMES
2' Pour choisir la température tournez le bouton THERMOSTAT Un tableau de cuisson vous guidera dans vos cuissons en vous indiquant notamment les températures conseillées pour chacune d'elles (voir programmes).
3° Le voyant THERMOSTAT reste allumé pendant la durée de montée en température.
4' En cours de cuisson, vous pouvez à tout moment : modifier le programme de cuisson à l'aide du bouton PROGRAMMES;
- modifier la température à l'aide du bouton THERMOSTATO;
- interrompre la cuisson en ramenant le bouton PROGRAMMES sur "0"

! Ne posez jamais d'objets à même la sole du four vous pourriez abimer l'émail

! Placez toujours vos plats sur la grille fournie avec l'appareil

Système de refroidissement

Pour obtenir un abaissement des températures extérieures' certains modèles sont équipés d'un système de refroidissement. Ce dernier souffle de l'air à l'extérieur par une fente située entre le tableau de bord et la porte du four.

! Le ventilateur continue à tourner après l'arrêt du four jusqu'à ce que ce dernier se soit suffisamment refroidi

Eclairage du four

Pour l'allumer sélectionnez à l'aide du bouton PROGRAMMES La lampe reste allumée quand vous sélectionnez un programme de cuisson.

Utilisation du minuteur\*

1' Il faut avant tout remonter la sonnerie en faisant faire un tour presque complet au bouton MINUTEUR dans le sens des aiguilles d'une montre.
2' Puis en faisant marche arrière sélectionnez le temps désiré en amenant les minutes indiquées sur le bouton MINUTEUR en face du repère fixe du tableau de bord'
3' Le minuteur est un indicateur sonore de fonctionnement : une fois le temps écoulé il émet un signal sonore

! Le minuteur ne contrôle pas l'allumage et l'arrêt du four.

Utiliser le programmateur fin de cuisson\*

1' Il faut avant tout remonter la sonnerie en faisant faire un tour presque complet au bouton PROGRAMMATEUR FIN DE CUISSON dans le sens des aiguilles d'une montre'
2' Puis en faisant marche arrière, sélectionnez le temps désiré en amenant les minutes indiquées sur le bouton PROGRAMMATEUR FIN DE CUISSON en face du repère fixe du tableau de bord:
3' Une fois le temps écoulé, un signal sonore retentit et le four s'éteint
4' Quand le four est éteint' le programmateur fin de cuisson peut être utilisé comme une simple minuterie

! Pour utiliser le four en fonctionnement manuel, c'est-à-dire sans programmateur fin de cuisson, amenez le bouton PROGRAMMATEUR FIN DE CUISSON en face du symbole !!

* N'existe que sur certains modèles

12 3 6

Réglage de l'heure

Poussez sur le bouton du PROGRAMMATEUR et tournez-le dans le sens inverse des aiguilles d'une montre pour sélectionner l'heure courante

! La mise à l'heure n'est possible que si le four est sous tension. En cas de panne de courant le PROGRAMMATEUR s'arrête : dès retour du courant il faut par conséquent le remettre à l'heure.

Mise en marche du four

1 Tournez le bouton du PROGRAMMATEUR dans le sens inverse des aiguilles d'une montre jusqu'à ce que vous voyez apparaître dans la fenêtre d'affichage le symbole "illy".
2' Tirez le bouton du PROGRAMMATEUR vers vous et tournez-le dans le sens inverse des aiguilles d'une montre pour amener le repère en face de l'heure courante. Un déclic indique la fin de l'opération.
3' Sélectionnez le programme de cuisson souhaité à l'aide du bouton PROGRAMMES
4' Pour éteindre le four' amenez le bouton PROGRAMMES sur "0"

Programmer la cujsson

Programmer une durée avec démarrage immédiat

1' Amenez le temps de cuisson souhaité dans la fenêtre d'affichage en tournant le bouton du PROGRAMMATEUR dans le sens inverse des aiguilles d'une montre
2' Tirez le bouton du PROGRAMMATEUR vers vous et tournez-le dans le sens inverse des aiguilles d'une montre pour amener le repère en face de l'heure courante. Un déclic indique la fin de l'opération:
3° Sélectionnez le programme de cuisson souhaité à l'aide du bouton PROGRAMMES. Le four se met aussitôt en marche et fonctionne pendant toute la durée programmée.
4' Une fois le temps écoulé un signal sonore retentit et le four s'éteint
- Exemple : il est 9h00 et vous souhaitez déterminer une durée de 1h15°. Le programme s'arrête automatiquement à 10h15°

programmer une durée avec démarrage différé

1. Amenez le temps de cuisson souhaité dans la fenêtre d'affichage en tournant le bouton du PROGRAMMATEUR dans le sens inverse des aiguilles d'une montre
   2' Tirez le bouton du PROGRAMMATEUR vers vous et tournez-le dans le sens inverse des aiguilles d'une montre pour amener le repère en face de l'heure de démarrage de cuisson souhaitée.
   3° Sélectionnez le programme de cuisson souhaité à l'aide du bouton PROGRAMMES. Le four démarre automatiquement à l'heure programmée et fonctionne pendant toute la durée de cuisson sélectionnée.
   4' Une fois le temps écoulé un signal sonore retentit et le four s'éteint
2. Exemple : il est 9h00' vous programmez une durée de 1h15 et fixez l'heure de démarrage à 11h00'. Le programme démarre automatiquement à 11h00 et dure jusqu'à 12h15.

! Pour annuler une sélection tournez le bouton du PROGRAMMATEUR dans le sens inverse des aiguilles d'une montre jusqu'à ce que vous voyez apparaître dans la fenêtre d'affichage le symbole "ilj"

programmes de cuisson

! Pour tous les programmes' vous pouvez sélectionner une température comprise entre 60°C et MAX" sauf pour :

• BARBECUE (il est conseillé dans ce cas de sélectionner MAX');
• GRATIN (il est conseillé de ne pas dépasser 200°C)

Programme FOUR TRADITION

Mise en marche des résistances de voûte et de sole: Pour cette cuisson traditionnelle mieux vaut cuire sur un seul niveau : la cuisson sur plusieurs niveaux entraînerait une mauvaise distribution de la chaleur.

Programme MULTICUISSON

Mise en marche de toutes les résistances (sole' voûte et circulaire) ainsi que de la turbine. La chaleur est constante et bien répartie à l'intérieur du four l'air cuit et dore de façon uniforme en tous points. Vous pouvez cuire au maximum sur deux niveaux en même temps:

Programme BARBECUE

La résistance de voûte est branchée La température élevée et directe du grill est conseillée pour tous les algiments qui exigent une haute température en surface. Cuisson porte du four fermée

Programme GRATIN

Mise en marche de la résistance de voûte ainsi que de la turbine. L'irradiation thermique unidirectionnelle s'ajoute au brassage de l'air pour une répartition uniforme de la chaleur dans l'enceinte du four. Plus de risques de brûler vos aliments en surface et plus grande pénétration de la chaleur. Cuisson porte du four fermée.

Programme FOUR PIZZA

Mise en marche de la résistance de sole et de la résistance circulaire, ainsi que de la turbine. Cette combinaison permet une montée en température

rapide avec un fort apport de chaleur provenant surtout de la sole. En cas de cuisson sur plusieurs niveaux n'oubliez pas de les changer de place à mi-cuisson.

Programme FOUR PATISSERIE

Mise en marche de la résistance arrière et de la turbine pour obtenir une chaleur douce et uniforme à l'intérieur du four. Ce programme est particulièrement indiqué pour la cuisson de mets délicats (comme des gâteaux levés par ex') et certains petits-fours sur trois niveaux en même temps:

Conseils de cuisson

! Pour vos cuissons ventilées n'utilisez pas les gradins 1 et 5 : ils sont directement frappés par l'air chaud qui pourrait brûler vos mets délicats'
! En cas de cuisson en mode BARBECUE ou GRATIN' placez la lèchefrite au gradin 1 pour récupérer les jus de cuisson.

MULTICUISSON

• Utilisez les gradins 2 et 4 et placez au 2 les plats qui exigent davantage de chaleur
• Placez la lèchefrite en bas et la grille en haut

BARBECUE

• Placez la grille au gradin 3 ou 4' enfournez vos plats au milieu de la grille.
• Nous conseillons de sélectionner le niveau d'énergie maximum. Ne vous inquiétez pas si la résistance de voûte n'est pas allumée en permanence: son fonctionnement est contrôlé par un thermostat

FOUR PIZZA

• Utilisez un plat en aluminium léger et enfournez le sur la grille du four. Si vous utilisez la lèchefrite, vous prolongerez le temps de cuisson et obtiendrez difficilement une pizza croustillante.
• Si vos pizzas sont bien garnies' n'ajoutez la mozzarella qu'à mi-cuisson.

Tableau de cuisson

Programmes	Aliments	NiPeaidsenfournement	Préchauffage(minutes)	Températurepréconisée	Duréecuisson(minutes)
Four Tradition	Canard	1	3	15	200
	Rôti de veau ou de bœuf	1	3	15	200
	Rôti de porc	1	3	15	200
	Biscuits (pâte brisée)	-	3	15	180
	Tartes	1	3	15	180
Multicuisson	Pizza (sur 2 niveaux)	1	2 e 4	15	230
	Lasagnes	1	3	10	180
	Agneau	1	2	10	180
	Poulet rôti + pommes de terre	1+1	2 e 4	15	200
	Maquereau	1	2	10	180
	Cake aux fruits	1	2	10	170
	Profiteroles (sur 2 niveaux)	0.5	2 e 4	10	190
	Biscuits (sur 2 niveaux)	0.5	2 e 4	10	180
	Génoise (sur 1 niveau)	0.5	2	10	170
	Génoise (sur 2 niveaux)	1	2 e 4	10	170
	Tartes salées	1.5	3	15	200
Barbecue	Soles et seiches	1	4	5	MAX
	Brochettes de calmars et de crevettes	1	4	5	MAX
	Tranches de colin	1	4	5	MAX
	Légumes grillés	1	3 o 4	5	MAX
	Steaks de veau	1	4	5	MAX
	Côtelettes	1	4	5	MAX
	Hamburgers	1	4	5	MAX
	Maquereaux	1	4	5	MAX
	Croque-monsieur	n.° 4	4	5	MAX
Gratin	Poulet grillé	1.5	2	10	200
	Seiches	1.5	2	10	200
Four Pizza	Pizza	0.5	3	15	220
	Rôti de veau ou de bœuf	1	2	10	220
	Poulet	1	2 o 3	10	180
FourPâtisserie	Tartes	0.5	3	15	180
	Tarte aux fruits	1	2 o 3	15	180
	Cake aux fruits	0.7	3	15	180
	Génoise	0.5	3	15	160
	Crêpes farcies (sur 2 niveaux)	1.2	2 e 4	15	200
	Petits gâteaux (sur 2 niveaux)	0.6	2 e 4	15	190
	Friands au fromage (sur 2 niveaux)
	Profiteroles (sur 3 niveaux)	0.4	2 e 4	15	210
	Biscuits (sur 3 niveaux)	0.7	1 e 3 e 5	15	180
	Meringues (sur 3 niveaux)	0.7	1 e 3 e 5	15	180
		0.5	1 e 3 e 5	15	90

FR

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement:

Sécurité générale

• Cet appareil a été conçu pour un usage familial' de type non professionnel
• Cet appareil ne doit pas être installé en extérieur même dans un endroit abrité il est en effet très dangereux de le laisser exposé à la pluie et aux orages:
• Pour déplacer l'appareil' servez-vous des poignées prévues à cet effet sur les côtés du four
• Ne touchez pas à l'appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides
• Cet appareil qui sert à cuire des algiments ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi

- En cours de fonctionnement les éléments chauffants et certaines parties du four deviennent très chaudes. Attention à ne pas les toucher et à garder les enfants à distance.

- Evitez que le cordon d'alimentation d'autres petits électroménagers touche à des parties chaudes du four

- Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas être bouchés

- Saisissez toujours la poignée en son milieu : elle risque d'être très chaude à ses extrémités

- Utilisez toujours des gants de protection pour enfourner ou sortir des plats du four

- Ne tapissez jamais la sole du four de papier aluminium

- Ne rangez pas de matériel inflammable à l'intérieur du four[]: si l'appareil était par inadvertance mis en marche' il pourrait prendre feu

- Contrôlez toujours que les manettes sont bien dans la position “●”/“O” quand l'appareil n'est pas utilisé

- Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant

• N'effectuez aucune opération de nettoyage ou d'entretien sans avoir auparavant débranché la fiche de la prise de courant
• En cas de panne n'essayez en aucun cas d'accéder aux mécanismes internes pour tenter de réparer l'appareil. Contactez le service d'Assistance (Voir Assistance).
• Ne posez pas d'objets lourds sur la porte du four ouverte

Mise au rebut

Economies et respect de l'environnement

• Pour faire des économies d'électricité utilisez autant que possible votre four pendant les heures creuses:
• Pour vos cuissons au BARBECUE et au GRATIN, nous vous conseillons de garder la porte du four fermée; vous obtiendrez de meilleurs résultats tout en faisant de sensibles économies d'énergie (10% environ)
• Gardez toujours les joints propres et en bon état pour qu'ils adhérent bien à la porte et ne causent pas de déperditions de chaleur

Assistance

Indiquez|ui :

• le modèle de votre appareil (Mod')
• son numéro de série (S/N)
  Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage

Mise hors tension

Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil

Nettoyage de l'appareil

• Nettoyez l'extérieur émaillé ou inox et les joints en caoutchouc à l'aide d'une éponge imbibée d'eau tiède additionnée de savon neutre Si les taches sont difficiles à enlever' utilisez des produits spéciaux. Il est conseillé de rincer abondamment et d'essuyer après le nettoyage. N'utilisez ni poudres abrasives ni produits corrosifs.
• Nettoyez l'enceinte du four après toute utilisation quand il est encore tiède. Utilisez de l'eau chaude et du détergent rincez et séchez avec un chiffon doux. Evitez tout produit abrasif
• Les accessoires peuvent être lavés comme de la vaisselle courante y compris en l'ave-vaisselle

Nettoyage de la porte

Nettoyez la vitre de la porte à l'aide d'éponges et de produits non abrasifs et séchez avec un chiffon doux. Pour nettoyer plus à fond vous pouvez déposer la porte du four :

1' ouvrez complètement la porte (voir figure);
2' soulevez et faites pivoter les leviers situés sur les deux charnières (Voir figure);

3' saisissez la porte par les côtés' refermez'la lentement mais pas complètement Appuyez sur les arrêts F' puis tirez la porte vers vous en la dégageant de ses charnières (voir figure) Remontez la porte en refaisant en sens inverse les mêmes opérations:

Contrôle des joints

Contrôlez périodiquement l'état du joint autour de la porte du four. S'il est abmé' adressez-vous au service après-vente le plus proche de votre domicile (voir Assistance). Mieux vaut ne pas utiliser le four tant qu'il n'est pas réparé.

Remplacement de l'ampoule d'éclairage

Pour changer l'ampoule d'éclairage du four :

1' Dévissez le couvercle en verre du boîtier de la lampe

2° Dévissez l'ampoule et remplacez la par une autre de même type : puissance 25 W' culot E 14' 3° Remontez le couvercle à sa place (voir figure)

Montage du Kit glissières

Pour monter les glissières :

1' Dévissez les deux vis A (voir figure). Si le four est équipé de panneaux autonettoyants: il faut les déposer momentanément

2 Remplacez les vis A par les vis et entretoises (B+C) fournies dans le kit

3' Vissez les nouvelles vis B et les entretoises C en n'oubliant pas de remonter les panneaux autonettoyants'

4' Fixez les deux dispositifs de fixation D de la glissière dans les trous prévus sur les parois du four (voir figure). Les trous pour la glissière de gauche sont placés en haut tandis que les trous pour celle de droite sont placés en bas.

5' Encastrez enfin la glissière sur l'entretoise C

| italiano' 1

English'12

Français' 22

Espanol' 32 Portuges' 42

FZ 61'1

FZ 61'1 IX

FZ 612'2

FZ 612'2 IX

FZ 62 C'1

FZ 62 C'1 IX

FZ 65'1

FZ 65'1 IX

FZ 65 C'1

FZ 65 C'1 IX

F 60'1

F 60'1 IX

FQ 61'1

FQ 61'1 IX

Sumario

Instalación' 33-34

Colocación

Conexión eléctrica
