MODE D'EMPLOI IKE 2476 Küppersbusch

Pour effectuer l’éventuel alignement de la porte du meuble, utiliser le jeu des trous ovales. A la fin des opérations, il est nécessaire de contrôler que la porte de l’appareil se ferme parfaitement. Fixer par encliquetage le couvercle (D) sur la glissière (B). Ouvrir la porte de l’appareil et celle du meuble à 90° environ. Introduire l’équerre (B) dans la glissière (A). Tenir ensemble la porte de l’appareil et celle du meuble et marquer la position des trous comme l’indique la figure. Enlever les équerres et pratiquer des trous de 2 mm de ∅ à 8 mm du bord externe de la porte. Remettre l’équerre en place sur la glissière et fixer avec les vis fournies. 8mm PR167

Appliquez les caches (B) sur les ailettes des butées et dans les trous des charnières. D726

Appliquez le joint à pression, entre l’appareil et le meuble. D724 PR33

Fixer par encliquetage le couvercle (C) sur la glissière (A). Poser la glissière (A) sur la partie interne de la porte du meuble dessus et dessous comme l’indique la figure et marquer la position des trous externes. Après avoir pratiqué les trous, fixer la glissière avec les vis fournies. 20 mm

Glissez l’appareil dans la niche. Poussez à fond jusqu’au contact de la butée (A) avec le meuble.

Ouvrez la porte et appuyez l’appareil contre le meuble de cuisine, du côté opposé aux charnières. Fixez l’appareil à l’aide des 4 vis livrées à cet effet. Appliquez la grille d’aération (C) et le couvre- charnière (D). Instructions pour l’encastrement Dimensions de la niche Model IKE 197-6 IKE 247-6 Hauteur 1030mm 1225mm Profondeur 550 mm 550mm Breite 560 mm 560mm Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué dans le Fig. Attention: veillez à ne pas obstruer les ouvertures de ventilation. Il est également nécessaire que la niche soit équipée d’un conduit d’areation ayant les mesures suivantes: Profondeur 50 mm Largeur 540 mm 50 mm min. 200 cm 200 cm

Réversibilité des portes La porte de l’appareil a été immobilisée pour le transport au moyen de pivots. Enlevez le pivot supérieur et inférieur conformément au sens d’ouverture de la porte

ANOMALIE DE FONCTIONNEMENT

Si l'appareil marche mal, il faut contrôler:

• si la fiche est bien branchée à la prise de courant et si l'interrupteur est éteint;

• s'il n'y a pas de panne de courant;

• si les commandes sont bien dans la bonne position;

• s'il y a des traces d'eau au fond du compartiment et si l'orifice d'écoulement de l'eau de dégivrage est bouché (voir chapitre “Dégivrage”). Une fois que tous ces contrôles ont été effectués, si l'anomalie de fonctionnement continue, adressez- vous au Service Après-Vente le plus proche. Pour que l'intervention soit plus rapide, au moment de l'appel, il vaut mieux indiquer le code du modèle et le numéro d'immatriculation, qui se trouvent sur le certificat de garantie ou sur la plaque d'immatriculation placée à l'intérieur de l'appareil, à gauche et en bas. INSTALLATION Emplacement Placez de préférence votre appareil loin d’une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses). Pour l’encastrement rapportez-vous aux instructions relatives ci-jointes. Branchement électrique Contrôlez, avant de brancher l’appareil, que le voltage et la fréquence indiqués sur la plaque signalétique correspondent à ceux de votre réseau. Tolérance admise: ±6%. Pour l’adaptation de l’appareil à des voltages différents, l’adjonction d’un autotransformateur d’une puissance adéquate est indispensable. Il faut absolument brancher l'appareil à une prise de terre qui marche. C'est pour cela que la prise du câble d'alimentation est munie d'un contact prévu exprès. Si la prise de courant du réseau domestique n'est pas branchée à la terre, branchez l'appareil à une prise de terre à part, conformément aux normes en vigueur, en vous adressant à un technicien spécialisé. Le fabricant décline toute responsabilité, si cette norme de prévention des accidents n'est pas respectée. -Cet appareil est conforme aux Directives Communautaires suivantes: - 87/308 CEE du 2.6.87 concernant la suppression des interférences radio-électriques .- 73/23 CEE 19/02/73 (Basse Tension) et modifications successives; - 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives. Important: L’appareil doit pouvoir être débranché du secteur ; il est donc nécessaire que la fiche reste accessible une fois que l’installation est terminée.6 Abtauen Die sich auf dem Verdampfer des Kühlschrankes bildende Reifschicht taut jedesmal in den Stillstand- zeiten des Motorkompressors von selbst ab. Das Tauwasser läuft durch eine Rinne in eine Plastik- schale auf der Rückseite des Gerätes (über dem Kompressor) und verdunstet dort. Wir empfehlen, das in der Mitte der Abtauwasserrinne des Kühlraumes befindliche Ablaufloch für das Abtauwasser regelmäßig zu reinigen, um zu vermeiden, daß das Abtauwasser auf die eingelagerten Lebensmittel. WARTUNG Vor jeder Reinigungsarbeit immer den Netzstecker aus der Steckdose ziehen. Achtung Dieses Gerät enthält im Kältekreislauf Kohlen- wasserstoff. Aus diesem Grund darf die Wartung und das Nachfüllen aussschließlich von autorisiertem Fachpersonal durchgeführt werden. Stillstandszeiten Bei längerem Stillstand des Gerätes, müssen Sie folgendermaßen vorgehen: den Stecker aus der Steckdose ziehen; alle Lebensmittel herausnehmen; Gerät abtauen, Innenraum und Zubehörteile reinigen; die Türen offen lassen, um im Innern eine gute Luftzirkulation zu gewährleisten und somit Geruchsbildung zu vermeiden. Innenbeleuchtung Die Innenbeleuchtungslampe im Kühlabteil ist durch folgende Arbeitsschritte zugänglich:

ENTRETIEN Débranchez l’appareil avant toute opération. Attention: Cet appareil contient des hydrocarbures dans son circuit de réfrigérant; I’entretien et la recharge ne doivent done être effectués que par du personnel autorisé. Arrêt prolongé Lorsque l'appareil doit rester à l'arrêt pendant un certain temps, prenez les précautions suivantes: débranchez la prise de courant; videz l'appareil; dégivrez-le et nettoyez-le à fond; laissez les portes entrouvertes pour faire circuler de l'air, de façon à éviter les mauvaises odeurs. Dégivrage Le dégivrage du compartiment réfrigérateur s’effectue automatiquement, à chaque arrêt du compresseur. L’eau de dégivrage est évacuée dans un bac situé à l’arrière de l’appareil où elle s’évapore. Nous recommandons de nettoyer périodique- ment l’orifice d’écoulement de l’eau de dégivrage se trouvant dans la partie centrale de la gouttière du compartiment réfrigérateur afin d’éviter que l’eau, en débordant, ne coule sur les denrées stockées dans la cuve. Utilisez à cet effet le bâtonnet se trouvant dans l’orifice. Nettoyage N’utilisez jamais d’objets métalliques pour nettoyer l’appareil; vous risquez de l’endommager. Nettoyez périodiquement l’intérieur de votre appareil avec de l’eau tiède et du bicarbonate de soude. Rincez et séchez soigneusement. Dépoussiérez le condenseur situé à l'arrière de l'appareil à l'aide d'une brosse ou d'un aspirateur. Une accumulation de poussière risquerait de diminuer le rendement de l'appareil. Changement de l’ampoule L’ampoule d’éclairage dans le compartiment réfrigérateur est accessible si on effectue les opérations suivantes:

• dévissez la vis de fixation du plafonnier;

CONSEILS Conseils pour la réfrigeration Où placer les denrées? Viandes (de toutes sortes): enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du(des) bac(s) à légumes. La période de conservation est de 1 à 2 jours au maximum. Aliments cuits, plats froids, etc.: placez-les, bien couverts, sur une clayette. Fruits et légumes: bac(s) à légumes (une fois nettoyés). Beurre et fromage: enveloppez-les soigneusement dans des feuilles d’aluminium ou de polyéthylène et mettez-les dans les casiers appropriés. Lait en bouteille: à placer dans l’un des balconnets de la contreporte. Bananes, pommes de terre, oignon et ail ne doivent pas être placés dans le réfrigérateur, s’ils ne sont pas conditionnés. Positionnement des balconnets de la contre-porte Il est possible de changer de place les balconnets. A cet effet procédez comme suit: Dégagez les balconnets en agissant dans le sens indiqué par les flèches. Remontez les balconnets à la hauteur désirée. Tablettes amovibles Les glissières se trouvant sur les parois de la cuve vous permettent de positionner les tablettes à différentes hauteurs, selon vos besoins. Pour une meilleure utilisation de l’espace vous pouvez superposer les demi-tablettes antérieures aux demi-tablettes postérieures. D338 Contrôle de l’humidité Un dispositif muni de fentes (réglables au moyen d’un levier coulissant) a été assemblé à la clayette en verre de manière à pouvoir régler la température dans le tiroir des fruits et légumes. Avec les fentes fermées, la température et l’humidité seront plus élevées. Avec les fentes ouvertes, la température et l’humidité seront plus basses. PR271 PRXXX8 Tür öffnen und Gerät gegenüber der Bandseite an die Möbelseitenwand anrücken. Gerät mit den 4 bei- liegenden Schrauben befestigen. Belüttungsgitter (C) und Scharnierabdeckung (D) aufstecken. D727

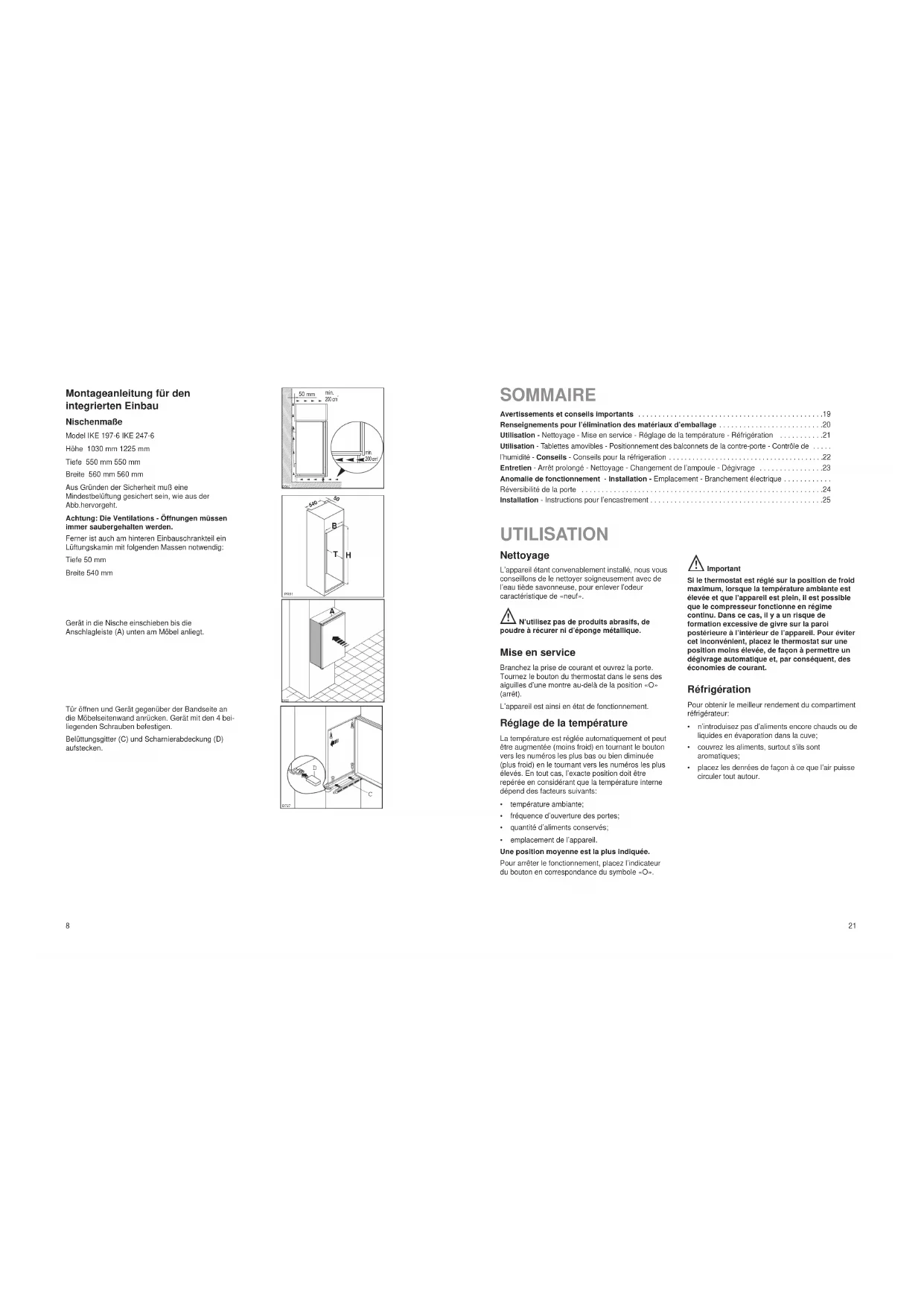

• SOMMAIRE Avertissements et conseils importants p. 19
• Renseignements pour l’élimination des matériaux d’emballage p. 20
• Utilisation - Nettoyage - Mise en service - Réglage de la température - Réfrigération Utilisation - Tablettes amovibles - Positionnement des balconnets de la contre-porte - Contrôle de p. 21
• l’humidité - Conseils - Conseils pour la réfrigeration p. 22
• Entretien - Arrêt prolongé - Nettoyage - Changement de l’ampoule - Dégivrage Anomalie de fonctionnement - Installation - Emplacement - Branchement électrique p. 23
• Réversibilité de la porte p. 24
• Installation - Instructions pour l’encastrement Nettoyage L’appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l’eau tiède savonneuse, pour enlever l’odeur caractéristique de «neuf». N’utilisez pas de produits abrasifs, de poudre à récurer ni d’éponge métallique. UTILISATION Mise en service Branchez la prise de courant et ouvrez la porte. Tournez le bouton du thermostat dans le sens des aiguilles d’une montre au-delà de la position «O» (arrêt). L’appareil est ainsi en état de fonctionnement. Réfrigération Pour obtenir le meilleur rendement du compartiment réfrigérateur: p. 25

• n’introduisez pas d’aliments encore chauds ou de liquides en évaporation dans la cuve;

• couvrez les aliments, surtout s’ils sont aromatiques;

• placez les denrées de façon à ce que l'air puisse circuler tout autour. Réglage de la température La température est réglée automatiquement et peut être augmentée (moins froid) en tournant le bouton vers les numéros les plus bas ou bien diminuée (plus froid) en le tournant vers les numéros les plus élevés. En tout cas, l’exacte position doit être repérée en considérant que la température interne dépend des facteurs suivants:

• température ambiante;

• fréquence d’ouverture des portes;

• quantité d’aliments conservés;

• emplacement de l’appareil. Une position moyenne est la plus indiquée. Pour arrêter le fonctionnement, placez l’indicateur du bouton en correspondance du symbole «O». Important Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l’intérieur de l’appareil. Pour éviter cet inconvénient, placez le thermostat sur une position moins élevée, de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.9 In die Befestigungs- und Scharnierlöcher beiliegende Abdeckkappen (B) eindrücken. Fugenabdeckprofil oben um die Winkeldicke ausschneiden und zwischen Gerät und Möbelseitenwand eindrücken. D726

Tous les matériaux et les accessoires utilisés pour emballer nos grands électroménagers, sauf ceux qui sont en bois recyclables et peuvent donc se récupérer. Voici ce que nous vous conseillons:

• Déposez les emballages en papier, en carton et en carton ondulé aux endroits prévus pour le ramassage de ce genre de matériau.

• Mettez les piéces en plastique dans les conteneurs prévus à cet effet. Si ce genre de conteneurs n’existent pas encore à l’endroit où vous habitez, vous pouvez éliminer les matériaux en question en les mettant dans les ordures ménagères. Pour les emballages de matières plastiques recyclables, par example: Les exemples reportent les symboles suivants: PE pour polyéthylène** 02 = ^ PE-HD; 04 = ^ PE-LD PP pour le polypropylène PS pour le polystyrène

PIÉCES EN MATIÉRE PLASTIQUE

Pour faciliter l’élimination et :ou le recyclage des matériaux, la plupart des pièces de l’appareil ont une contremarque qui en facilite l’indentification.

ambiantes indiquées par la classe climatique d’appartenance de ce produit, il est obligatoire de respecter les indications suivantes: lorsque la température ambiante descend sous la valeur minimum, la température de conservation du compartiment congélateur peut ne pas être garantie; il est donc conseillé de consommer les produits que ce dernier contient au plus vite.

• Un produit décongelé ne doit jamais être recongelé.

• Suivez les indications du fabricant pour la conservation et/ou congélation des aliments.

• Dans tous les appareils de réfrigération et congélation il y a des surfaces qui se couvrent de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement.

• N’essayez jamais d’enlever le givre avec un objet métallique, vous risqueriez d’endommager irréparablement l’évaporateur. N’employez pour cela que la spatule en plastique livrée avec l’appareil.

• De même, ne décollez jamais les bacs à glace avec un couteau ou tout autre objet tranchant.

• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartiment à basse température, elles pourraient exploser. Protection de l’environnement Cet appareil ne contient pas, dans son circuit de réfrigérant et ses matières isolantes, de gaz réfrigérant nocifs à la couche d’ozone. L’appareil ne doit pas être mis au rebut avec les ordures urbaines et la ferraille. Il faut éviter d’endom- mager le circuit de réfrigérant, surtout à l’arrière de l’appareil, près de l’énchangeur thermique. Vous pouvez vous renseigner sur les centres de ramassage auprès de votre bureau municipal. Les matériaux utilisés dans cet appareil identifiés par le symbole sont recyclables.10 Gerätetür und Möbeltür auf ca. 90° öffnen. Den Winkel (B) in der Schiene (A) einsetzen. Gerätetür und Möbeltür zusammenhalten und die Bohrlöcher anzeichnen (siehe Abb.). Winkel abnehmen und die Bohrlöcher mit Ø 2mm und einem Abstand von 8 mm von der Türaußenkante ausführen. Den Winkel wieder auf der Schiene anbringen und mit den mitgelieferten Schrauben befestigen. 8mm PR167

Il est très important que cette notice d’utilisation soit gardée avec l’appareil pour toute future consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la notice d’utilisation suive l’appareil, de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci et des avertissements relatifs.Si cet appareil, muni de fermeture magnétique, doit être employé pour en remplacer un autre avec une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de mettre l’ancien appareil de côté. Cela dans le but d’éviter que des enfants puissent s’y renfermer et se mettre ainsi en danger de mort. Ces avertissements sont donnés pour votre sûreté et pour celle d’autrui.Nous vous prions donc de bien vouloir les lire attentivement avant d’installer et d’utiliser l’appareil. Sûreté

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez donc à ce que les enfants n’y touchent pas ou qu’ils ne l’utilisent pas comme un jouet.

• Débranchez toujours la prise de courant avant de procéder au nettoyage intérieur et extérieur de l’appareil et au remplacement de la lampe d’éclairage (pour les appareils qui en sont équipés).

• Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l’appareil; la température très basse à laquelle ils se trouvent peut provoquer des brûlures.

• Cet appareil est lourd. Faites attention lors du déplacement.

• Faites très attention lorsque vous déplacez l’appareil afin de ne pas endommager des parties du circuit de réfrigérant et ainsi d’éviter le risque de fuites de liquide.

• L’appareil ne doit pas être situé à proximité de radiateurs ou cuisinières à gaz.

• Evitez une exposition prolongée de l’appareil aux rayons solaires.

• II doit y avoir une circulation d’air suffisante à la partie arrière de l’appareil et il faut éviter tout endommagement du circuit réfrigérant.

• Seulement pour congélateurs (sauf modèles encastrés): un emplacement optimal est la cave.

• Ne pas mettre d’instruments électriques à l’intérieur de l’appareil (sorbetière, par exemple), à moins que le fabricant ne les ait approuvés. Service/Réparation

• Une éventuelle modification à l’installation électrique de votre maison qui devait être néces- saire pour l’installation de l’appareil ne devra être effectuée que par du personnel qualifié.

• Il est dangereux de modifier ou d’essayer de modifier les caractéristiques de cet appareil.

• Cet appareil contient des hydrocarbures dans son circuit de réfrigérant; I’entretien et la recharge ne doivent done être effectués que par du personnel autorisé.

• En cas de panne, n’essayez pas de réparer l’appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages. Contactez le Service Après- Vente le plus proche et n’exigez que des pièces détachées originales. Installation

• Assurez-vous, après avoir installé l’appareil, que celuici ne repose pas sur le câble d’alimentation. Important: en cas de dommage au câble d’alimentation, il faudra le remplacer avec un câble spécial ou un ensemble disponibles chez le fabricant ou le service technique aprés-vente.

• L’appareil se réchauffe sensibilment au niveau du condenseur et du compresseur. Veillez à ce que l’air circule librement tout autour de l’appareil. Une ventilation insuffisante entraìnerait un mauvais fonctionnement et des dommages sur l’appareil. Suivez les instructions données pour l’installation.

• A cause du système de transport, l’huile contenue dans le compresseur pourrait s’écouler dans le circuit réfrigérant. Attendez 2 heures au moins avant de brancher l’appareil pour permettre à l’huile de refluer dans le compresseur. Utilisation

• Les réfrigérateurs et/ou congélateurs ménagers sont destinés uniquement à la conservation et/ou congélation des aliments et des boissons.
