| Caractéristiques | Détails |
|---|---|
| Type de réfrigérateur | Réfrigérateur combiné |
| Capacité totale | 363 litres |
| Classe énergétique | A+ |
| Dimensions (HxLxP) | 185 x 60 x 65 cm |
| Système de refroidissement | Froid statique |
| Niveau sonore | 42 dB |
| Fonctionnalités supplémentaires | Éclairage LED, tiroir à légumes, étagères en verre |
| Entretien | Dégivrage manuel recommandé |
| Sécurité | Verrouillage de porte, protection contre les surchauffes |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - KS 36300 GRAM
Questions des utilisateurs sur KS 36300 GRAM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Réfrigérateur au format PDF gratuitement ! Retrouvez votre notice KS 36300 - GRAM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil KS 36300 de la marque GRAM.
MODE D'EMPLOI KS 36300 GRAM
Nos félicitations pour votre nouveau réfrigérateur!
Remarquez bien que ce mode d'emploi vaut pour tous les réfrigérateurs du type KS, et que l'équipement peut donc varier d'un modèle à l'autre.
Attention!
Les vieux réfrigérateurs et congélateurs sont souvent munis de verrous complexes qui ne s'ouvrent que de l'extérieur. Si vous entreposez un tel appareil ou le jetez au rebut et à la décharge publique, n'oubliez pas de détruire le verrou d'abord, pour éviter que des enfants en jouant s'y trouvent enfermés et exposés ainsi au danger de mort.
N. B. Faites attention aux règles de l'environnement, avant la mise au rebut : lisez le paragraphe "Mise au rebut".
Avant de mettre le réfrigérateur en service
Lire le paragraphe traitant la mise en place et l'encastrement, le démarrage et la conduite de la température, ainsi que celui du branchement électrique, avant de mettre votre réfrigerateur en service.
Contrôlez que votre réfrigerateur est en bon état à sa réception. Les accidents de transport doivent être signalés au revendeur, avant de mettre le réfrigerateur en service.
Dépliez les pages illustrées, pour pouvoir suivre en même temps le texte et l'image.
Mise en place et encastrement
Pour des raisons de sécurité et de facilité d'emploi, le réfrigérateur ne doit pas être placé dehors.
Le réfrigérateur doit être placé dans une pièce à l'abri de l'humidité.
Le réfrigérateur est calculé pour la classe N de température, selon la norme européenne EN 153.
La surface d'appui doit être plane et le réfrigérateur ne doit pas être placé sur un cadre ou autre chose.
Ne pas placer le réfrigérateur à proximité de sources de chaleur comme p. ex. la cuisine et ou un radiateur, ni directement exposé au soleil.
Le réfrigérateur doit être bien droit, et l'air doit pouvoir circuler correctement au-dessus, au-dessous et autour de l'appareil.
Les mesures sont celles d'ouvertures libres. Les chiffres entre parenthèses concernent les combinés encastrés.
Chaque appareil nécessite une surface de passage de 200 cm² minimum. 300 cm² pour les combinés.
1A Encastrement avec grille de ventilation
d'un frigidaire ou d'un combiné froid/gel dans un élément de cuisine standard, avec ventilation nécessaire autour du réfrigerateur/combiné jusqu'au compresseur.
Encastrement dans un élément réfrigérateur
d'un réfrigérateur ou d'un combiné froid/gel avec ventilation intégrée. L'air entrant par le socle est conduit derrière l'appareil.
Branchement électrique
Le réfrigerateur est prévu pour être branché sur du courant alternatif.
Les valeurs de branchement pour la tension (V) et la fréquence (Hz) se trouvent inscrites sur l'écusson n° 2 dans l'appareil.
En présence de critères particuliers, il est recommandé de s'adresser à son revendeur ou à son electricien/agréé, avant de déraccorder le nouveau meuble.
Vous pouvez vous-même retourner la porte
L'illustration montre comment vous pouvez facilement retourner la porte d'une suspension à droite à une suspension à gauche - et inversement.
Couchez le réfrigérateur sur le "dos", la porte vers le haut.
Démontez d'abord la poignée 1 avec l'aide d'un tournevis.
En démontant la porte, enlever les vis 2 avec une clé.
Quand la porte s'enlève, une des charnières la suit. Cette charnière doit être enlevée avant de remonter la porte.
Déplacer les goupilles de charnières ③ sur l'autre côté. Faire attention que la goupille doit être montée inversée, quand elle est déplacée sur le côté d'en face (c'est-à-dire qu'il faut la faire tourner d'1/4 de tour). Il sera peut-être nécessaire de prendre une pince pour libérer la goupille du sommet.
Déplacer de l'autre côté la charnière trompe l'œil 4
Les réfrigerateurs à commande électronique sont, au départ de l'usine, réglés de façon à fonctionner avec des températures optimales, et ces modèles se commandent par la touche TEMP.
Mettre la porte en place puis la charnière fournie, à l'endroit où se trouvait la charnière trompe l'œil. Au montage de la porte il faut placer une cale (bois ou autre) de 9 mm vers la charnière inférieure. Cette cale doit être placée entre le devant du réfrigerateur et le bord de la porte afin d'obtenir la distance correcte pour le joint d'étanchéité.
Pensez à mettre le nombre suffisant de rondelles sur la charnière inférieure pour que la porte atteigne la hauteur voulue. Remonter ensuite la poignée.
Démarrage
Si le réfrigerateur a été couché pendant son transport ou entreposé en ambiance froide (en dessous de +5°C), il doit avoir une période d'acclimatation d'une heure au minimum, avant d'être mis en service. Brancher le courant au réfrigerateur en mettant sa fiche dans la prise de courant fixée au mur. Au moment du branchement, une alarme est activée, indiquant qu'il fait trop chaud dans l'armoire et qu'une coupure de courant a eu lieu. Voir au chapitre "Alarme" comment celle-ci peut être interrompue.
Conduite électronique
La figure présente le tableau électronique de manœuvre.
Quand on maintient la touche appuyée, on voit au bout d'un instant apparaitre le réglage du moment sur l'affichage. Ce réglage reste inscrit environ 3 secondes. Maintenir la touche appuyée pour changer le réglage. (voir ci-dessous)
Modération de la température
Maintenir la touche TEMP appuyée. Au bout d'un court instant, le réglage du moment apparait, et ensuite les petites lampes vont s'allumer l'une après l'autre le long de l'échelle. Une fois l'extrémité de l'échelle atteinte, toutes les lampes vont s'éteindre un instant, avant de se rallumer. Lâcher la touche lorsque s'allume la lampe correspondant à la température souhaitée. Le réfrigérateur marchera alors d'après le nouveau réglage.
Mise à l'arrêt pour nettoyage/dégivrage
Appuyer sur la touche TEMP comme pour la "modification de la température", et relâcher au moment où toutes les lampes sont éteintes. Maintenant, la fonction de réfrigération est interrompue et le nettoyage peut commencer. La température du moment restera lisible pendant les deux heures suivantes, après quoi cette fonction s'arrête automatiquement.
Pour remettre l'appareil en marche, régler la température. (Voir "Modification de la température).
Panne de courant
Après une panne de courant, l'appareil se met en marche automatiquement. Dès le retour du courant, l'appareil commencera à fonctionner et l'alarme sera activée (voir le paragraphe concernant l'alarme).
Alarme
L'alarme se déclenche en cas de panne de courant, ou si la température pendant plus
de 2 heures dépasse de celle que l'on a programmée. L'alarme continue, même si la température est redevenue normale, pour signaler qu'il s'est passé quelque chose d'anormal.
Alarme lors de la mise en marche
Votre nouveau modèle GRAM n'a pas été débranché depuis qu'il a été testé à l'usine, et son électronique "croit" par conséquent qu'il y a eu une panne de courant lorsque vous le branchez à nouveau dans votre cuisine.
C'est pourquoi l'alarme se met en marche.
Interruption de l'alarme
Maintenir la touche TEMP appuyée. Au bout d'un court instant, la température programmée apparait sur l'affichage.
Relâcher la touche à ce moment-là et l'alarme s'arrêtera.
Programme d'urgence
En cas de panne de thermostat, un programme d'urgence se met en marche et prend la commande de la température en attendant l'arrivée du dépanneur.
Brèves variations de températures
De brèves variations de températures sont normales, et surviennent en cas de :
- apport de produits frais.
- ouverture prolongée.
- dégivrage du serpentin de refroidissement.
En cas de variation de température, on doit allumer plus ou moins de lampes sur l'échelle. Ces variations n'ont aucune incidence sur les alimentés, et la température revient rapidement à la normale.
Emploi du réfrigérateur et accessoires
La clayette courte peut servir de clayette inclinée pour les bouteilles, en faisant descendre le support arrière jusqu’au support de la clayette d’en dessous.
Concerne les appareils compétents de verre et un compartiment fraîcheur.
Une tablette de verre munie d'un volet d'obturation d'air divise l'appareil en une section réfrigération et une section fraîcheur. Cette tablette ainsi que l'étagère à bouteilles placée en face dans lacontre-porte ne doit pas être déplacées car elles maintiennent la division entre froid et frais.
La température de la section fraîcheur se règle par le volet thermique. L'air froid descend de la section réfrigérateur à la section fraîcheur au fur et à mesure que l'on ouvre ce volet.
Tiroirs à légumes
Les tiroirs du bas du réfrigerateur sont aptes à la conservation des fruits et des légumes. L'étagère couverte du dessus protège contre l'dessèchement des denrées.
Boites de service dans la porte
Ces boîtes sont idéales pour toutes sortes de produits alimentaires. Les couvercles étanches empêchent l'évaporation et vous épargnent des opérations laborieuses d'emballage et de déballage.
Les boîtes de service sont en un matériel qui n'est pas ALTERABLE par les huiles minérales, les matières grasses et les acides faibles. Elles supportent une température de congélation jusqu'à -100 °C. Elles sont lavables au lave-vaiselle mais elles ne doivent pas se couvrir juste à côté de l'élément chauffant.
Les boîtes de service peuvent se livrer comme équipement supplémentaire.
Étagères à bouteilles dans la porte
L'étagère à bouteilles se règle en profondeur par l'étrier en treillis. Le réglage se fait en déplaçant l'étrier dans les encoches de l'étagère.
L'étagère peut se déplacer à intervalles de 10 cm.
Dégivrage
Le dégivrage du réfrigérateur est entièrement automatique, commandé par un détecteur. Cela signifie que la réfrigération ne se remet en marche que lorsque l'élément réfrigérant est totalement dégivré.
Si, malgré tout, il y a présence de quantités anormales de givre, vous pouvez dégivrer manuellement en arrêtant la réfrigération.
Nettoyage
Arrête la réfrigération comme indiqué au chapitre "Mise à l'arrêt lors du nettoyage/dégivrage".
Le réfrigérateur se nettoie le mieux avec une solution légèrement savonneuse (max 85°C). Ne pas employer de poudre à récurer qui raye les parois. Les joints d'étanchéité demandent un nettoyage régulier afin d'éviter des décolorations et assurer une bonne longévité.
Enlever à l'aspirateur la poussière et les brins de fils dans le casier du compresseur.
Arrêt de longue durée
Après dégivrage et nettoyage du réfrigérateur, laissez la porte un peu entrouverte. Vous évitez ainsi les mauvaises odeurs.
Le compresseur ne marche pas
- Contrôle relatif au glage de la température.
- Contrôler l'arrivée du courant au réfrigérateur et si la fiche de prise de courant est bien mise dans la prise murale.
Cliques ou bourdonnement
Peut provenir de tubes qui se touchent ou qui touchent le caisson extérieur.
- Vérifier que le réfrigérateur est bien mis d'aplomb.
Bruits de liquide (qui coule ou fait des bulles)
Provient du liquide frigorigène qui circule, ce qui est normal, même après l'arrêt du compresseur.
Le système de démarrage du compresseur aura souvent besoin de faire une pause, avant de pouvoir redémarrer. Le compresseur détermine lui-même automatiquement la durée du temps de pause.
Obturation eventuelle du drain de l'eau de dégivrage
L'engorgement se produit en général vers le coude en plastique du drain dans l'armoire. Enlever le bouchon du moyen possible. Nettoyer ensuite pour plus de sécurité le coude lui-même, avec p. ex. un curepipe, ou un instrument du même genre. Si les problèmes ne disparaissent pas, l'obstruction peut s'être produite à la sortie du drain dans le plateau collecteur de l'eau de dégivrage. Ce plateau se trouve au-dessus du compresseur, à l'arrière du réfrigérateur.
Pièces de rechange
Veuillez indiquer le type et le numéro de pièce du réfrigérateur quand vous commandez des pièces de rechange. Vous trouverez ces renseignements sur l'écusson à l'intérieur de l'armoire.
Changement de l'ampoule dans le table-top
Avec un tournevis, dévisser les goujons
qui verrouillent l'écran de lumière. Soulever l'écran lumineux et changer l'ampoule (max. 15 W).
Mise au rebut
Quand un réfrigérateur usé doit être jeté au rebut, cela doit se faire correctement en tenant compte de l'environnement.
Veiller à observer les règles de mise au rebut. Certaines exigences/conditions sont à respecter.
Renseignez-vous à ce sujet chez:
- Grande Domestic A/S
- nombre revendeur d'appareils électroménagers
- Les autorités (municipales, ministérielles, etc.)
Situation normale. Le panneau présente la température du moment, qui est ici de +5°C.
Température programmée : Appuyer sur la touche TEMP. et maintenir la position. Au bout de quelques instants, la température programmée apparait. Ici réglée au départ d'usine sur +5°C.
Quand toutes les lampes de l'échelle sont allumées, cela signifie que la température
à l'intérieur du réfrigerateur est égale ou supérieure à +9°C.
Quand la lampe +2 clignote et qu'elle est la seule à être allumée, cela signifie que la température à l'intérieur du réfrigérateur est inférieure à ce qui peut être montré sur l'échelle.

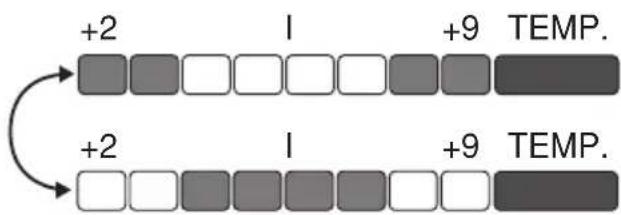

Quand les 2 lampes de chaque extrémité de l'échelle d'une part, et les quatre lampes centrales d'autre part, clignotent alternativement, cela peut dire que le palpeur de température est défectueux. Appeler le technicien.
(En cas de palpeur défectueux, c'est un programme d'urgence qui prend la commande jusqu'à l'arrivée du technicien).
Alarme : les lampes s'allument les unes après les autres en partant de l'extrémité la plus froide et courent le long de l'échelle. L'alarme acoustique fonctionne en même temps.
