Type d'appareil	Cuisinière à gaz
Nombre de brûleurs	4
Type de gaz	Gaz naturel ou propane
Allumage	Électrique intégré
Four	Four à gaz
Capacité du four	Non précisé
Thermostat	Réglable
Sécurité	Arrêt automatique en cas d'extinction
Matériau de la surface	Acier inoxydable
Dimensions (LxHxP)	Non précisé
Consommation énergétique	Non précisé
Nettoyage	Facile, surface lisse
Accessoires inclus	Grilles, lèchefrites
Couleur	Argenté
Garantie	Non précisé

FOIRE AUX QUESTIONS - EVCK 020 Everglades

Comment allumer la cuisinière Everglades EVCK 020 ?

Pour allumer la cuisinière, tournez le bouton de commande sur la position souhaitée et appuyez sur le bouton d'allumage. Assurez-vous que le gaz est ouvert.

Quels types de casseroles puis-je utiliser avec la cuisinière ?

Vous pouvez utiliser des casseroles en acier inoxydable, en fonte, en aluminium et en céramique. Évitez les casseroles en verre qui peuvent ne pas résister à la chaleur directe.

Comment nettoyer la cuisinière Everglades EVCK 020 ?

Utilisez un chiffon humide avec un détergent doux pour nettoyer la surface. Évitez les produits abrasifs qui pourraient rayer la surface.

Que faire si l'une des brûleurs ne fonctionne pas ?

Vérifiez si le brûleur est propre et débouché. Assurez-vous également que le gaz est bien ouvert. Si le problème persiste, contactez le service client.

La cuisinière émet une odeur de gaz, que dois-je faire ?

Fermez immédiatement le robinet de gaz et ouvrez les fenêtres pour aérer la pièce. Ne tentez pas d'allumer la cuisinière. Contactez les services d'urgence pour une inspection.

Comment ajuster la flamme des brûleurs ?

La flamme peut être ajustée en tournant le bouton de commande vers la gauche pour augmenter la flamme et vers la droite pour la diminuer.

Est-ce que la cuisinière Everglades EVCK 020 consomme beaucoup d'énergie ?

La consommation d'énergie dépend de l'utilisation. En général, les cuisinières à gaz sont plus économiques que les cuisinières électriques.

Comment puis-je installer la cuisinière correctement ?

Suivez le manuel d'instructions fourni. Assurez-vous que la cuisinière est placée sur une surface stable et que les connexions de gaz sont sécurisées.

La cuisinière fait du bruit lors de l'allumage, est-ce normal ?

Un léger bruit lors de l'allumage est normal. Cependant, si le bruit est fort ou persistant, vérifiez les connexions de gaz et contactez un professionnel.

Quelle est la garantie de la cuisinière Everglades EVCK 020 ?

La cuisinière Everglades EVCK 020 est généralement garantie pendant 2 ans contre les défauts de fabrication. Consultez votre manuel pour plus de détails.

MODE D'EMPLOI EVCK 020 Everglades

Notre objectif est que ce produit fabriqué dans nos installations modernes dans un excellent environnement de travail, en conformité avec le concept de qualité totale, vous donne totale satisfaction.

Par conséquent, nous vous suggérons de lire attentivement le manuel de l'utilisateur avant d'utiliser le produit et de le garder en permanence à votre disposition.

Remarque: Ce manuel de l'utilisateur est préparé pour plus d'un modèle. Il se peut que certaines des caractéristiques spécifiées dans ce manuel ne soient pas disponibles dans votre appareil.

CET APPAREIL DOIT ETRE INSTALLLE SELON LES REGLEMENTS EN VIGUEUR ET UTILISE DANS UN ESPACE BIEN AERE. LIRE LES INSTRUCTIONS AVANT D'INSTALLER OU D'UTILISER CET APPAREIL.

TABLE des matières

Installation de votre

1. FOUR

UTILISATION DU BANDEAU DE PROTECTION DES BOUTONS

CHARACTERISTIQUES TECHNIQUES DE

1. VOTRE FOUR

MAINTENANCE et NETTOYAGE

MISES EN GARDE

1. IMPORTANTES
2. SI VOTRE FOUR NE FONCTIONNE PAS

DESCRIPTION DU FOUR & DES

1. PANNEAUX DE COMMANDE

UTILISATION DE LA TABLE

1. DE CUISSON
2. UTILISATION DU FOUR

Connexion electrique et securite

1. Votre four fonctionne avec un fusible de 16 Amp. Si nécessaire, une installation par un electricien qualifié est recommandée.
2. Votre four est réglé en conformité avec une alimentation électrique de 230 V, 50 Hz. Si le courant est différent de cette valeur spécifiée, contactez votre centre de service autorisé.
3. Le four doit être relié à la terre et il faut que la connexion soit installée en conformité avec les réglementations (le câble et les prises devant avoir un fil de terre). S'il n'y a pas de prise adaptée avec la terre où le four sera installé, contactez immédiatement un électricien qualifié. Le fabricant ne sera jamais responsable des dommages dus au fait que l'appareil est connecté à des prises sans la terre. Si l'extrémité du câble de connexion électrique est ouverte, selon le type d'appareil, installez un interrupteur de secteur approprié sur le réseau par lequel toutes les extrémités peuvent être déconnectées en cas de connexion / déconnexion du / au réseau.
4. Si le cable d'alimentation électrique est défectueux, il doit être absolument remplacé par le centre de service autorisé ou par des electriciens qualifiés pour éliminer tout risque potentiel.
5. Le câble électrique ne doit pas être en contact avec les pièces chaudes de l'appareil.

Connexion au gaz et sécurité

1. Adaptez le collier de serrage au tuyau. Poussez l'un des tuyaux jusqu'à ce qu'il aille au bout du conduit.
2. Pour contrôler l'étanchéité, assurez-vous que les boutons dans le panneau de commande sont fermés, mais que la bouteille de gaz est ouverte. Mettez quelques bulles de savon sur la connexion. S'il y a une fuite de gaz, il y aura de la mousse.
3. Le four doit être installé dans un endroit bien ventilé et sur un sol plat.

Re-inspection de la connexion de gaz.

Lorsque vous installez votre four dans son emplacement, assurez-vous qu’il est au niveau du comptoir. Amenez-le au niveau du comptoir en réglant les pieds si nécessaire.

NE FAITES PAS PASSER LE TUYAU DE GAZ et LE CABLE ELECTRIQUE DE VOTRE FOUR PAR DES ZONES CHAUFFEES, EN PARTICULIER A L'ARRIERE DU FOUR. NE BOUGEZ PAS UN FOUR CONNECTE AU GAZ. VOUS DONnez DU JEU A UN TUYAU EN LE FORCANT, CE QUI PEUT PROVOUER DES FUTTES DE GAZ.

2- CARACTÉRISTIQUES TECHNIQUES DE VOTRE FOUR

SPECIFICATIONS	50*55	50*60	60*58	60*60
LARGEUR EXTERIEURE	500 mm	500 mm	600 mm	600 mm
PROFONDEUR EXTERIEURE	550 mm	630 mm	580 mm	630 mm
HAUTEUR EXTERIEURE	855 mm	855 mm	855 mm	855 mm
LARGEUR INTERIEURE	360 mm	360 mm	460 mm	460 mm
PROFONDEUR INTERIEURE	400 mm	400 mm	400 mm	400 mm
HAUTEUR INTERIEURE	350 mm	350 mm	350 mm	350 mm
VOLUME DU FOUR	54 lt.	54 lt.	64 lt.	64 lt.
PUISSANCE DE LA LAMPE	15 W	15 W	15 W	15 W
TENSION D'ALIMENTATION	230 V, 50 Hz	230 V, 50 Hz	230 V, 50 Hz	230 V, 50 Hz

Avant de faire les connexions de l'appareil

Avant de commencer à utiliser l'appareil, lisez attentivement le manuel de l'utilisateur. Dans ce manuel, il y a des informations importantes concernant votre sécurité, celle de nos clients, comment vous utiliserez l'appareil et comment vous effectuerez sa maintenance.

Conservez ce manuel en bon état, en tenant compte de ce que l'appareil sera utilisé par d'autres.

Réglage de la flamme - robinet de gaz :

VALEURS DES INJECTEURS DE BRULEUR SELON LE TYPE DE GAZ			Gaz de Pétrole liquéfié	Gaz naturel	Gaz naturel
			G 30 / 30 mbar	G 20-20 mBar	G 25-25 mBar
Grand brûleur	Injecteur	mm	0,85	1,15	1,20
	Débit de gaz	m3/h gr/h	0,236	0,253	0,326
	Puisance	kW	3,00	2,77	3,00
Brûleur moyen	Injecteur	mm	0,65	0,97	0,95
	Débit de gaz	m3/h gr/h	0,140	0,167	0,173
	Puisance	kW	1,78	1,78	1,61
Petit brûleur	Injecteur	mm	0,50	0,72	0,70
	Débit de gaz	m3/h gr/h	0,069	0,092	0,094
	Puisance	kW	0,88	0,99	0,88
Brûleur du haut	Injecteur	mm	0,60 / 0,65	0,92	0,92
	Débit de gaz	m3/h gr/h	0,118	0,144	0,162
	Puisance	kW	1,50	1,55	1,50
Brûleur du bas 50 cm / 60 cm	Injecteur	mm	0,70	0,97	0,95
	Débit de gaz	m3/h gr/h	0,170	0,178	0,183
	Puisance	kW	2,16	1,83	1,72

Il vous faut régler soignement la flamme de votre four en fonction du type de gaz, pour cela vous réduisez la flamme en tournant avec un petit tournevis, comme indiqué ci-dessous, avec le tournevis au milieu du robinet de gaz, avec changement de buse si nécessaire.

Du gaz de pétrole liquéfied au gaz naturel	Du gaz naturel au gaz de pétrole liquéfied
3 tours dans le sens contraire des aiguilles d'une montre	3 tours dans le sens des aiguilles d'une montre
2,5 tours dans le sens contraire des aiguilles d'une montre	2,5 tours dans le sens des aiguilles d'une montre
2 tours dans le sens contraire des aiguilles d'une montre	2 tours dans le sens des aiguilles d'une montre

Instructions pour le changement de giclure : Veuillez utiliser un tournevis spécial pour enlever et installer le giclure (voir fig. 1)

Retirez le giclure (Fig.-2) du brûleur avec le tournevis spécial et installez le nouveau giclure (Fig.-3)

Fig.-4 Fig.-5

Pour les brûleurs du four : retirez le boulon du tuyau à l'aide d'une clé plate et déconnectez-le du corps de l'appareil comme sur Fig.-4 et Fig.-5

Fig.-6 Fig-7

Veuillez retirer le porte-gicleur de la cavité comme sur la Fig. 6 et retirer le gicleur (Fig.-7) et changez-le. Ensuite, reinstallez le porte-gicleur et le brûleur dans la cavité à l'aide des vis.

3 - MISES en GARDE importantes

1. Faites attention aux exigences minimum en matière de santé et de sécurité. La cuisinière est livrée selon les conditions que vous trouver sur la plaquette signalétique à l'arrière de l'appareil. Vous pouvez donc vérifier si la cuisinière est fournie en gaz naturel ou LPG.
2. La tension d'alimentation de votre four est de 230 Volt 50Hz
3. Puisque le câble de votre four est un câble avec un fil de terre, assurez-vous qu’il est branché à une prise reliée à la terre. S’il n’est pas relié à la terre, notre société n’est pas responsable des dommages qui peuvent en résulter.
4. Maintenez le tuyau de gaz et le câble électrique de votre four loin des zones chaudes, ne les laissez pas toucher l'appareil.

Maintenez les loin des côtés tranchants et des surfaces chauffées.

1. Si le cordon d'alimentation est endommagé, il doit être remplacé par un agent de service du fabricant ou par des personnes tout autant qualifiées pour éviter tout risque.
2. Assurez-vous que l'appareil est débranché avant de replacer la lampe pour éviter le risque d'électrocution. Votre four peut avoir une pression de sortie différente selon les spécifications du pays en matière de gaz et de pression. Assurez-vous que votre cuisinière est configurée correctement selon les exigences de l'environnement (exemple, que les injecteurs sont prévus pour la bonne pression de gaz,...)
3. Connectez votre four au robinet de gaz de pétrole liquéfié de la façon la plus courte possible et sans fuite. Min. 40 cm Max. 125 cm
4. Lorsque vous vérifiez s'il y a des fuites de gaz, évitez toujours d'approcher une flamme avec un briquet, des allumettes, cigarettes ou autres objets similaires. L'utilisation de votre appareil crée de l'humidité et de la chaleur dans la pièce où il se trouve, assurez-vous que votre cuisine est bien ventilée. Faites en sorte que les conduits naturels de ventilation sont bien entretenus. Vous pouvez utiliser la cuisinière.
5. Attention! Ne touchez pas les parties chaudes avec vos mains et surveillez de très près vos enfants, quand la cuisineire est en fonctionnement.
6. Quand le four est chaud, ne touchez jamais le verre du four avec les mains.
7. Avant de commencer à utiliser votre appareil, placez tout ce qui est rideau, tulle, papier ou objets inflammables loin de votre appareil. Ne conservez rien qui soit combustible ou inflammable dans ou sur l'appareil.
8. Lorsque l'appareil est connecté au réseau d'alimentation électrique de façon fixe, il doit exister un moyen de déconnexion complète des 2 pôles au niveau de l'installation électrique. Toute utilisation fixe de l'appareil doit être effectuée par un professionnel.
9. Les rubans de gaz sont sécurisés par blocage. Ne tournez pas avant d'appuyer sur le bouton.

4-Si votre FOUR NE fonctionne PAS

1. Veuillez vérifier le robinet principal de gaz.
2. Le tuyau de gaz peut être cassé ou coude.
3. Veuillez vérifier la connexion du tuyau de gaz avec le four.
4. Veuillez vérifier le bruit du début gazeux
5. Veuillez vérifier le robinet de gaz, est-il ajustat pour votre four?
6. Nous vous recommandons de changer le robinet de gaz de votre four tous les 2 ans.
7. Si vous ne pouvez pas résoudre le problème, veuillez contacter le centre de service du fabricant-fournisseur ou quelqu'un tout autant qualifié.

5 - DESCRIPTION DU FOUR et DES PANNEAUX DE COMMANDE LES SYMBOLES QUI PEUVENT ETRE SUR VOTRE PANNEAU DE COMMANDE ONT LA SIGNIFICATION SUIVANTE

GRANDE FLAMME

ALLUMAGE

PETITE FLAMME

LAMPE

LE BRULEUR DU HAUT

FUNCTIONNE

TOURNEBROCHE (GRILL

POULET)

LE BRULEUR DU BAS

FONCTIONNE

BOUTON MINUTERIE MECANIQUE (en option) : Pour faire marcher votre four, la minuterie doit être réglée sur le temps désiré.

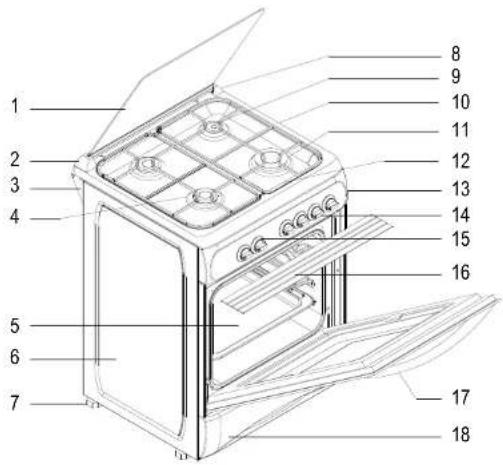

5 - Description du FOUR et du panneau de commande

1 Couvercle supérieur Charniere du couvercle supérieur femelle gauche Charniere table de 3. culsson 4. Petit bruleur Plateau du four 6 Paroi latereale 7. Pied en plastique Charnière du couvercie 8. supérieur fémelle droit Bruleur moyen Table de cuisson 11 Grand bruleur 12. Grille de la table de cuisson 13 Panneau de commande 14 Boutons de la cuisine Bouton du four Bandeau de protection 16. des boutons Poignée de la porte du 17. four 19 Chauffe-plats/couverts

Utilisation des brûleurs à gaz :

Pour obtenir les mêmes résultats, utilisez des casseroles à fond plat ayant les dimensions indiquées ci-dessous.

Les robinets qui contrôlent les tables de cuisson au gaz ont un mécanisme spécial de sécurité. Pour faire fonctionner la table de cuisson :

Grand brûleur

24-28cm

Brûleur moyen

18-22 cm

Brûleur auxiliaire

12-18cm

1. Appuyez toujours sur le bouton et amenez le vers le symbole de la flamme en tournant dans le sens contraire des aiguilles d'une montre (gauche). Tous les brûleurs doivent fonctionner et seul celui que vous commandez doit s'allumer. Appuyez sur le bouton jusqu'à ce que le brûleur s'allume. (EN OPTION)
2. Appuyez sur le bouton et tournez dans le sens contraire des aiguilles d'une montre (gauche).

FERME

Entièrement ouvert

Signifie Fermé. La flamme est éteinte.

gaz automatiquement.

• Dans les modèles ayant un Système de Sécurité pour le gaz, lorsque la flamme est éteinte, le robinet de contrôle ferme le gaz automatiquement. (EN OPTION)

Pour faire marcher les brûleurs avec un système de sécurité pour le gaz, il faut appuyer sur le bouton et tourner dans le sens contraire des aiguilles d'une montre. Après l'allumage (avec le système d'allumage automatique en option ou une allumette), il vous faut attendre environ 5-10 secondes pour que le système de sécurité soit activé.

• N'utilise pas pendant plus de 15 sec l'allumage. Si après ces 15 secondes le brûleur ne s'allume pas, arrêter pendant quelques instants et si vous essayiez d'allumer le four, ouvrir la porte et attendez au moins 1 minute avant de réessayer.

Si le brûleur s'est éteint pour l'une ou l'autre raison, éteignez-le et attendez au moins une minute avant de le rallumer.

Utilisation des

brûleurs du four

Le brûleurs à gaz du four en haut et en bas fonctionnent indépendamment l'un de l'autre. Lorsque vous voulez utiliser leur brûleur préféré, il vous faut d'abord appuyer sur le bouton et attendre environ 5-10 secondes. Vous pouvez alors allumer les brûleurs avec le système d'allumage automatique (en option) ou une allumette. Il vous faut maintenir la pression sur le bouton pendant 10-15 secondes après l'allumage.

Vous pouvez ensuite relâcher le bouton. Si cela ne reste pas allumé, il vous faut recommencer.

Une fois le four allumé, vous pouvez fermer la porte du four 3-4 minutes après.

7 - Utilisation du FOUR

Lorsque vous faitescher pour le four pour la première fois, il y aura une odeur produit par les éléments chauffants. Pour vous en débarrasser, faites le fonctionner a vide a 250 ^ C pendant 45 minutes.

Pour faire cuire dans votre four, le bouton du four doit avoir été ouvert

Sans cela, le four ne fonctionne pas.

Les types de plats que vous cuisinez, les temps de cuisson et les positions du thermostat sont disponibles dans le tableau de cuisson.

Les valeurs dans le tableau de cuisson sont des valeurs caractéristiques obtenues en cours de tests dans notre laboratoire.

Vous pouvez trouver des arômes différents à votre goût en fonction de la commande de cuisiner et de vos habitudes.

Vous pouvez faire cuire un poulet dans votre four avec le tournebroche en utilisant les accessoires pour cela. (en option) Temps de cuisson : Les résultats peuvent changer en fonction de la tension, la qualité, la quantité et les températures.

La porte du four ne doit pas être souvent ouverte tant que le four fonctionne pour cuire un plat.

Autrement, il se peut que la chaleur ne soit pas bien distribuée, ce qui peut modifier les résultats.

L'utilisation de plats de cakes pour faire cuire des cakes donne plusieurs résultats.

7- Utilisation du FOUR

TABLEEAU DE CUISSON

PLATS	TEMPERATURE	POSITION DE LA GRILLE	TEMPS DE CUISSON (min.)
CAKE A LA CREME	150 - 170	2	30 - 35
PATISSERIE	200 - 220	2	35 - 45
BISCUIT	160 - 170	3	20 - 25
COOKIE	160 - 170	3	20 - 35
CAKE	160 - 180	2	25 - 35
COOKIE PANNE	200 - 220	2	30 - 40
PATISSERIE FILO	180 - 200	2	35 - 45
PATISSERIE AROMATISEE	160 - 180	2	20 - 30
VIANDE D'AGNEAU	200 - 230	3	20 - 25
VEAU	200 - 230	3	30 - 40
MOUTON	230 - 250	3	30 - 40
POULET (EN MORCEAUX)	230 - 240	3	30 - 40
FISH	200 - 220	3	20 - 30

Remarque : Les valeurs dans le tableau sont les résultats obtenus dans nos laboratoires. Vous pouvez trouver des arômes différents et à votre goût en fonction de votre expérience, il convient de préchauffer le four pendant 5 - 10 minutes avant la cuisson.

8 - Utilisation du bandeau de protection des boutons

Un bandeau de sécurité est conçu pour protéger le panneau de commande et les boutons quand le four est en mode Grill (Figure 1)

Veuillez utiliser ce bandeau de sécurité pour éviter que la chaleur ne détériore le panneau de commande et les boutons lorsque le four est en mode Grill.

Placez le bandeau de sécurité sous le panneau de commande en ouvrant la porte vitrée du four (Figure 2)

Puis sécurisez le bandeau de sécurité entre le four et la porte en fermant doucement la porte. (Figure 3)

Il est important pour la cuisson que le couvercle soit ouvert à une distance spécifiée lorsque vous utilisez le mode grill.

Le bandeau de sécurité est un élément idéal pour protéger le panneau de commande et les boutons.

Figure 1

Figure 2

Figure 3

9-Maintenance et nettoyage

1. Déconnectez la prise mâle, alimentant le four en électricité, de la prise murale. Pendant que le four marche ou peu après, il est extrêmement chaud. Il vous faut éviter de toucher les éléments chauffants.
2. Ne nettoyez jamais la partie intérieure, le panneau, le couvercle, les tiroirs et toutes les autres pièces du four avec des outils comme une brosse dure, une éponge métallique ou un couteau. N'utilisez pas de produits abrasifs, qu'rayent et des détergents.
3. Après avoir nettoyé les parties internes du four avec un chiffon savonneux, rincez et séchez complètement avec un chiffon sec.
4. Nettoyez les surfaces en verre avec des nettoyants spéciaux pour verre.
5. Ne nettoyez pas votre four avec des nettoyeurs à vapeur.
6. Lavez les têtes de brûleur de temps en temps avec de l'eau savonneuse et nettoyez les conduites de gaz avec une brosse. Avant d'ouvrir le couvercle supérieur du four, nettoyez le liquide se trouvant sur le couvercle. De plus, avant de le fermer, assurez-vous que la plaque de cuisson est suffisamment refroidie. N'utilisez jamais de produits inflammables comme un acide, un solvant et de l'essence lorsque vous nettoyez votre four.
7. Ne lavez pas d'élément de votre four dans votre lave-vaisselle.

Pour nettoyer la porte frontale en verre du four, enlevez les vis de fixation de la poignée avec un tournevis et enlevez la porte du four. Puis nettoyez et rincez complètement. Après séchage, replacez la porte correctement et réinstallez la poignée.
