CLPP209 - Réfrigérateur CLIMADIFF - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cave à vin polyvalente
Marque	Climadiff
Modèle	CLPP209
Dimensions (L x P x H)	630 x 670 x 1945 mm
Poids net	62 kg
Alimentation électrique	220-240 V / 50 Hz
Classe énergétique	A
Consommation annuelle	168 kWh/an
Volume net	425 L
Capacité en bouteilles	Jusqu'à 209 bouteilles (75 cl)
Plage de température	8°C à 18°C
Dégivrage	Automatique (No Frost)
Classe climatique	N (16°C à 32°C)
Niveau sonore	42 dB(A)
Type de pose	Pose libre
Filtration d'air	Filtre à charbon (remplacement annuel)
Humidification	Pierres de lave réglables
Anti-vibration	Compresseur monté sur silent-blocs
Kit hiver	Disponible (hors gel, 0°C à 32°C)
Éclairage intérieur	Lampe avec temporisation (1 heure)

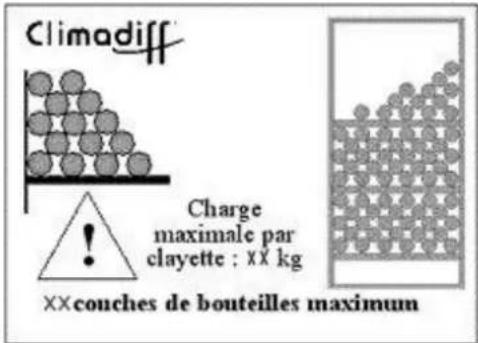

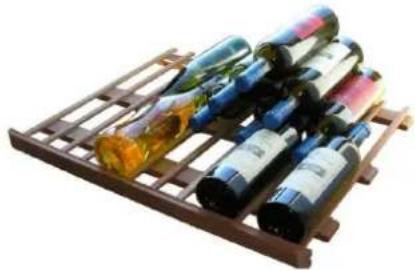

Clayettes	Métal, réglables, charge max indiquée dans la cave
Serrure	Oui (selon modèle, clé fournie)
Entretien	Nettoyage intérieur/extérieur avec eau tiède et savon doux
Réparabilité	Pièces d'origine, centre agréé obligatoire

FOIRE AUX QUESTIONS - CLPP209 CLIMADIFF

Comment régler la température de la cave ?

Appuyez sur la touche SET pour afficher la température réglée en usine (8°C). Utilisez les touches + ou - pour ajuster entre 8°C et 18°C. Validez en appuyant de nouveau sur SET. L'écran affiche la température moyenne, pas instantanée.

Que faire en cas de coupure de courant ?

Les coupures courtes (1 à 2 heures) n'affectent pas la température. Limitez les ouvertures de porte. Pour une longue coupure, protégez vos bouteilles. Après rétablissement, attendez 3 à 5 minutes avant de redémarrer. Si la température affichée diffère, patientez quelques heures pour la stabilisation.

Comment nettoyer l'intérieur de la cave ?

Débranchez l'appareil. Nettoyez avec un chiffon doux imbibé d'eau tiède et de produit vaisselle doux. Rincez à l'eau claire et séchez complètement avant de rebrancher. N'utilisez jamais de solvants, d'abrasifs ou d'objets métalliques.

Comment changer le filtre à charbon ?

Le filtre est une rondelle noire de 5 cm située en haut à gauche à l'arrière. Tournez-le pour libérer les ergots de blocage, puis poussez de l'extérieur vers l'intérieur. Remplacez-le chaque année. Vous pouvez en acheter sur le site www.climadiff.com, rubrique accessoires.

Pourquoi l'humidité dans la cave est-elle trop élevée ?

L'hygrométrie fluctue entre 40% et 70% selon les cycles. La moyenne est d'environ 55%. Pour diminuer l'humidité, remplacez les filtres à charbon, asséchez les pierres de lave, ou abaissez légèrement la température. Une lecture ponctuelle n'est pas représentative.

Que faire si la cave ne refroidit pas assez ?

Vérifiez que le thermostat est réglé sur une demande de froid suffisante. Assurez-vous que la température ambiante est dans la plage autorisée (16°C à 32°C). Limitez les ouvertures de porte et vérifiez que la porte ferme bien et que le joint est étanche.

Comment activer le kit hiver ?

Le kit hiver se déclenche automatiquement lorsque la température intérieure descend à 4°C en dessous de la température réglée. Il réchauffe l'intérieur pour éviter le gel. Aucune action manuelle n'est nécessaire ; le circuit chaud est préréglé en usine.

Quelle est la capacité maximale de la cave ?

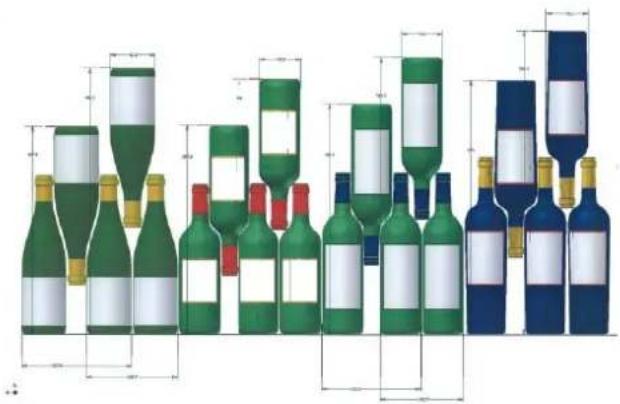

La cave peut contenir jusqu'à 209 bouteilles de 75 cl de type bordelaise. La capacité réelle varie selon la forme des bouteilles et le mode de rangement. Respectez la charge maximale indiquée à l'intérieur de la cave.

Comment installer correctement la cave ?

Placez la cave dans un endroit stable, à l'abri des sources de chaleur et du soleil. Laissez un espace de 10 cm à l'arrière pour la ventilation. Utilisez un niveau à bulle pour ajuster les pieds, avec le pied avant légèrement surélevé. Branchez sur une prise murale dédiée.

Que faire si la cave fait du bruit ou vibre ?

Vérifiez que la cave est bien de niveau et que tous les pieds reposent au sol. Des claquements sont normaux (circulation du gaz). Si le compresseur est bruyant, vérifiez ses silent-blocs. Assurez-vous qu'il n'est pas en contact avec d'autres éléments.

MODE D'EMPLOI CLPP209 CLIMADIFF

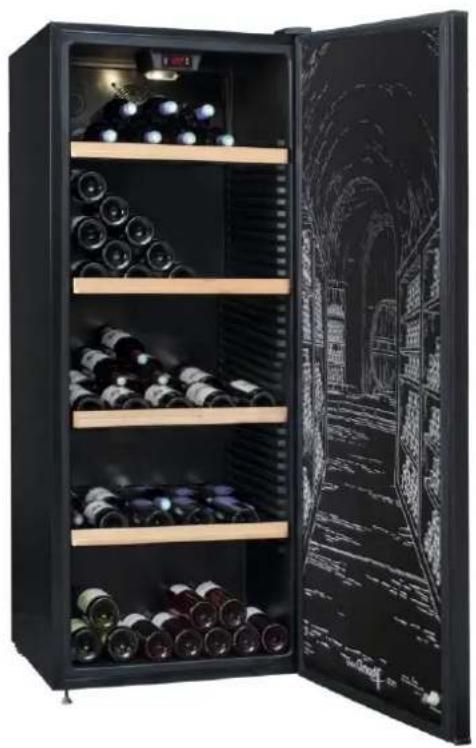

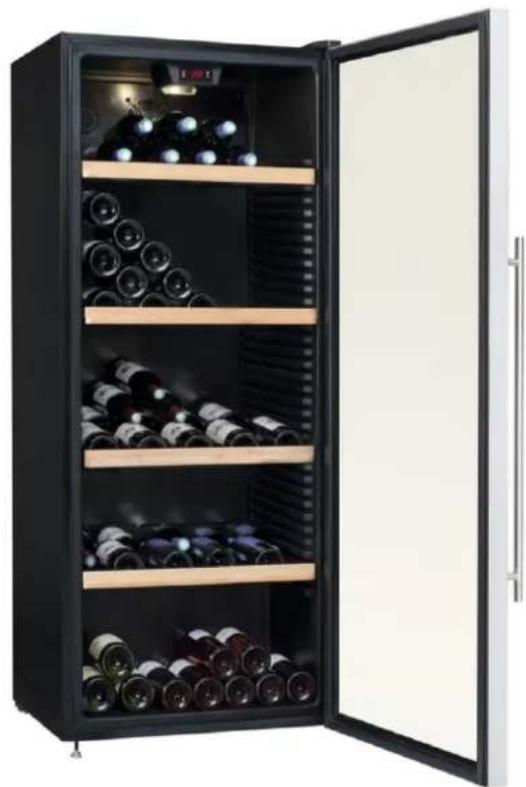

Cave à vin polyvalente

NOTICE D'UTILISATION - GAMME CLPP/CLPG

FR - MANUEL D'UTILISATION p. 2

GB-USEINSTRUCTIONS p.27

Avant toute utilisation, merci de dire et appliquer les regles de sécurité et d'utilisation du present manuel.

Tout d'abord, nous vous remercions d'avoir fait confiance à la marque CLIMADIFF en accuérant cet apparéil et espérons qu'il satisfera pleinement vos attentes.

Cet apparéil vous permet de conserver vos bouteilles et de lesmettre àtempérature de service grâce à son ou ses compartment(s) multi températures.

1. CONSIGNES GENÉRALES DE SECURITÉ

Pour votre sécurité et pour une utilisation correcte de l'appareil, avant d'inverterer et d'utiliser l'appareil pour la première fois, lizez attentivement cette notice, y compris les mises en garde et les conseils utiles qu'elle contient. Afin d'éviter d'endommager l'appareil et/ou de vous blesser inutillement, il est important que les personnes amenées à utiliser cet appareil aient pris entièrement reconnaissance de son fonctionnement ainsi que de ses fonctions de sécurité. Conservez ces consignes pour plus tard et pensez à les ranger à côté de l'appareil, afin qu'elles soient transmises avec ce dernier en cas de vente ou de déménagement. Cela permettra de garantir un fonctionnement optimal de l'appareil.

Pour éviter tout risque de blessure, conservez cette notice. Le fabricant ne saurait en effet pas être tenu responsable en cas de mauvaise manipulation de l'appareil.

Sécurité des enfants et des autres personnes vulnérables

• Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes à capacités réduites sur le plan physique, sensoriel ou mental, ou n'avant pas appris à utiliser l' apparéil, dans le cadre où ils sont encadrés par une personne informée et ayant conscience des risques impliqués. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectuels par des enfants, sauf s'ils ont plus de 8 ans et qu'ils sont surveillés.

• Conservez tous les emballages hors de portée des enfants, car il existe un risque de suffocation.

Si vous decide demettre au rebut l'appareil, débranchez-le de la prise murale, coupez le cable de connexion (aussi proche de l'appareil que vous le pouvez) et retirez la porte afin d'empêcher les enfants de jouer avec et de s'enfermer à l'intérieur.

• Si l'appareil, doté d'un joint de porte magnétique, doit être remplace par un autre appareil doté d'un loquet sur la porte ou sur le joint, vérifie bien que le loquet est hors d'état de fonctionner avant de vous débarrasser de l'ancien appareil. Cela évitera de transformer cet appareil en piège pour les enfants.

• Maintainir l'appareil et son cordon hors de portée des enfants de moins de 8 ans.

Sécurité générale

• ATTENTION — Cet apparéil est unconçu pour fonctionner dans un foyer domestique ou pour une utilisation similaire comme :

• Les zones de cuisine réservées au personnel des magasins, des ateliers et autres millieux professionnels,

• Les maisons secondaires et lieux utilisés par des clients de l'hôtel, motels et autres environnementes résidentiels,
• Les environnements comme les chambres d'hôtel,

• Les restaurants et établissements similaires, sauf détaillants.

• ATTENTION — Ne rangez jamais de substances inflammable tels que des aérosols à l'intérieur de cet appariel, car elles pourraient s'y déverser.

• ATTENTION — Si le cordon d'alimentation est endommagé, vous devez le remplacer immédiatement auprès de votre fabricant, ou d'un revendeur qualifié, afin d'éviter tout risque d'électrocution.
• ATTENTION — Maintenez les ventilations biens ouvertes, et vérifie bien que l'air peut circuler par les ouvertures, surtout si l'appareil est encastré dans le mur.

• ATTENTION — N'endommagez pas le circuit de réfrigération.

• ATTENTION — N'utilisez pas d'appareils électriques à l'intérieur du compartment, sauf si ces derniers sont tolérés par le fabricant.

• ATTENTION — Le système réfrigérant et isolant contient des gaz inflammables. Lorsque vous mettez l'appareil au rebut, faites-le auprès d'un centre de collecte agrée. N'exposez jamais l'appareil aux flammes.

Liquide réfrigérant

De l'isobutane réfrigérant (R600a) est utilisé dans le circuit réfrigérant de l'appareil. Il s'agit d'un gaz naturel hautement inflammable, et donc dangereux pour l'environnement. Pendant les transports et l'installation de l'appareil, vérifie qu'aucun des composants du circuit de réfrigération ne soit endommagé. Le réfrigérant (R600a) est un liquide inflammable.

Attention: risque d'incendie

Si le circuit de réfrigération était endommagé :

• Évitez les flammes nues et toute source d'inflammation
• Ventilez bien la piece où se trouve l'appareil

Il est dangereux de modifier la composition de cet apparéil, de chaque manière que ce soit.

Tout dommage fait au cordon peut provoquer un court-circuit, et/ou une électrocution.

Sécurité électrique

• Nous ne pouvons pas etre tenus pour responsables de tout incident cause par une mauvaise installation electrique.

Le cordon d'alimentation ne doit pas etre rallongé. N'utilisez ni prolongateur, ni adaptateur, ni prise multiple.

• Vérifiez bien que la prise murale n'est pas endommagée. Une prise murale en mauvais état pourrait entrainer une surchauffe de

l'appareil et son explosion.

• Vérifiez bien que vous pouvez acceder à la prise murale de l'appareil.

• Ne tirez jamais sur le cable principal.

• Ne supprimez jamais la mise à la terre.

• Si la prise murale est l'âche, ne branchez pas le cordon. Il existe un risque d'électrocution ou d'incendie.

• Vous ne doivent jamais utiliser l'appareil si le cache de l'éclairage interieur n'est pas en place.

• Débranchez votre appareil avant de procéder au changement de l'ampoule. Cet apparéil fonctionne sur un courant à phase unique de 220~240V/50Hz. L' apparéil doit utiliser une prise murale reliée à la terre selon les recommandations en vigueur.

Si le cable d'alimentation est endommagé, ne procédez pas à son remplacement mais contactez votre service après-vente.

• La prise de courant doit être facilement accessible mais hors de portée des enfants. En cas d'incertitude, adressez-vous à votre installerateur.

Utilisation quotidienne

• Ne stockez jamais de substances ou de liquides inflammbles à l'intérieur de l'appareil ; cela provoquerait un risque d'explosion.

• Ne faites pas fonctionner d'autres appareils électriques à l'intérieur de cet apparéil (mixeurs, turbines à glace électrique, etc.).

Lorsque vous débranchez l'appareil, tenez toujours la prise dans vos mains et ne tirez pas sur le cordon.

N'exposez pas l'appareil directement au soleil.

L'appareil doit être tenu éloigné de bougies, luminaires et autres flammes{nues,afin d'eviter les risques d'incendie.

. Cet apparéil est destiné exclusivement au stockage du vin et des

boissons.

L'appareil est lourd. Soyez prudent lorsque vous le déplacez.

• Si vous appeareil est équipé de roulettes, rappelez-vous qu'elles servent uniquement à faciliter les petits mouvements. Ne le déplacez pas sur de plus longs trajets.

N'utilisez jamais l'appareil ou ses éléments pour vous appuyer.

Pour éviter les chutes d'objets et empêcher de détériorer l'appareil, ne surchargez pas les compartments de l'appareil.

Attention! Nettoyage et entretien

Avant tout entretien, débranche l'appareil et coupez le courant.

• Ne nettoyez pas l'appareil avec des objets métalliques, un système à vapeur, des huiles volatiles, des solvants organiques ou des composants abrasifs.

N'utilisez pas d'objets tranchants ou pointus pour retarder la glace. Utilisez un gratoir en plastique.

Information importante à propos de l'installation

Pour que les branchements électriques soient corrects, suivez bien les consignes livrées dans ce manuel.

• Déballez l'appareil et vérifie qu'il n'est pas endommagé visuellement. Ne branchez pas l'appareil si ce dernier est endommagé. Signalez tout dommage au point de vente où vous l'avez achété. Dans ce cas, conservez l'emballage.

Il est recommandé d'attendre au moins quatre heures avant de brancher l'appareil au courant, afin que le compresseur soit bien alimenté en huile.

• Une bonne circulation de l'air est nécessaire, afin d'éviter les risques de surchauffe. Pour que la ventilation soit suffisante, suivez bien les consignes d'installation fournies.

• Dès que possible, évitez que l'appareil ne touche les parois murales et/ou ne soit en contact avec des éléments chauds (compresseur, condensateur) afin d'éviter les risques d'accendie.

• Respectez toujours bien les consignes d'installation.
• L'appareil ne doit pas etre situé a cote de radiateurs ou de feuels de cuisson.
• Vérifiez bien que les prises sont accessibles une fois l'apparéille est installé.

Économies d'énergie

. Pour limiter la consommation électrique de votre apparéil :

• Installez-le dans un endroit approprié (voir chapitre « Installation de votre cave à vin »).
• Gardez les portes ouvertes le moins de temps possible.
• Veillez au fonctionnement optimal de votre apparéil en nettoyant périodiquement le condenseur (voir chapitre « Entretien »).
• Contrôlez périodiquement les joints des portes et assurez-vous qu'elles ferment toujours de manière efficace. Si ce n'est pas le cas, adressez-vous à votre service après-vente.

Dépannage

• Toute opération électrique doit être effectuee par un technicien qualifie et competent.
  Cet apparéil doit être dépanné par un Centre de Réparation Agréé, et seules des pieces d'origine doivent être utilisées.

Cet apparéil est réservé à un usage domestique exclusivement. Le fabricant ne saurait être tenu responsable d'une autre utilisation.

R600a

Instructions de sécurité

Attention — N'obstruer aucune grille de ventilation de l'appareil, voirlez à ce que les ouvertures d'aération soient toujours libres.
- Attention — Ne pas stocker de substances explosives comme les bombes d'áerosol avec un propulseur inflammables dans cet apparéil.
Attention — Ne pas endommager le circuit frigorifique de l'appareil.
Attention — Les unités de réfrigération fonctionnant avec de l'isobutane (R600a) ne peuvent être placées dans une zone avec des sources d'ignition (par exemple, descendé contacts électriques ou lorsque le fluide frigorigène pourrait rassemble en cas de fuite). Le type de fluide frigorigène est indiqué sur la plaque signalétique de l'armoire.
- Attention — Ne pas utiliser d'appareils électriques dans les compartments de l'appareil, sauf s'ils sont du type recommendé par le fabricant.

Cet apparéil est conforme à toutes les directives européennes en vigueur et à leurs modifications éventuelles et est conforme notamment aux normes suivantes :

• 1907/2006 (REACH)
• 2011/65/EU (ROHS)
  2014/35/CE relative à la sécurité électrique
• 2014/30/CE relative à la compatibilité electromagnétique
• 2008/48 relative au champ électromagnétique
  2010/30 et 1060/2010 relative à l'étiquetage énergétique

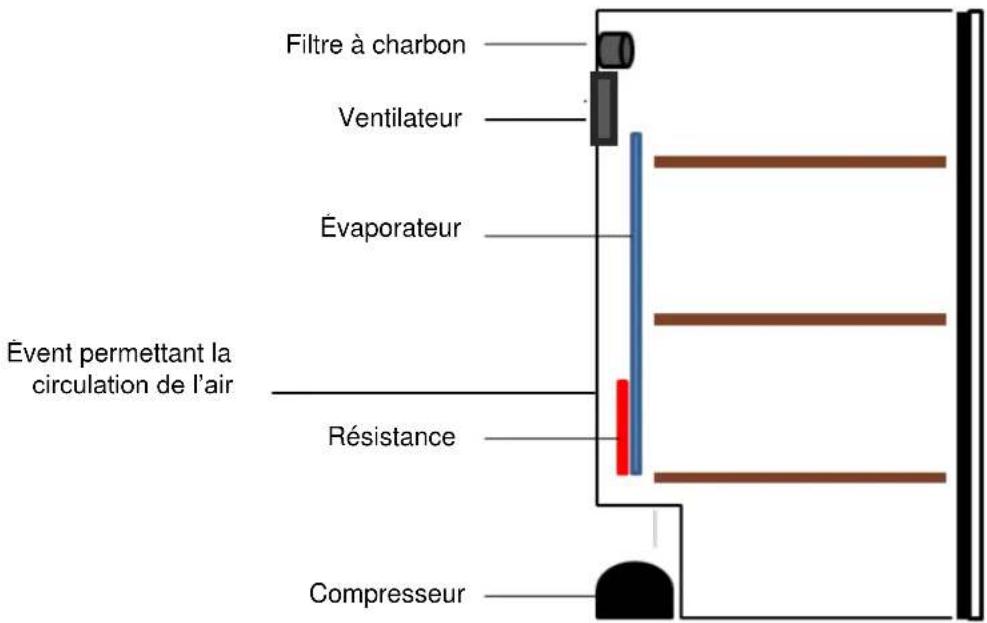

2.DESCRIPTION DE L'APPAREIL

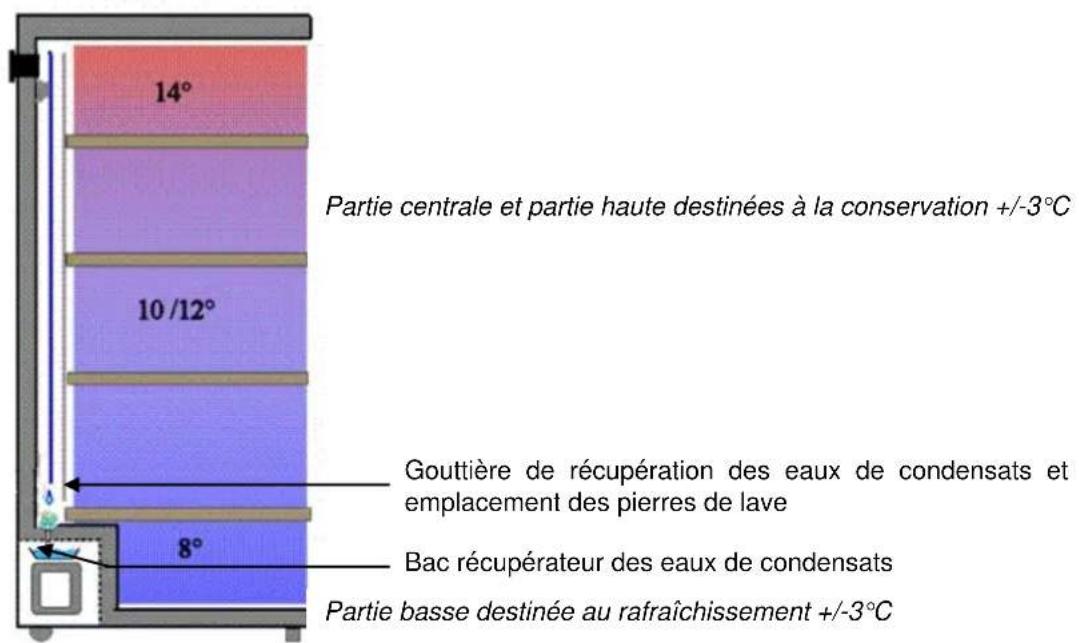

Cave à vin mono compartmentement multi-temperature :

Lorsque le ventilateur n'est pas activé.

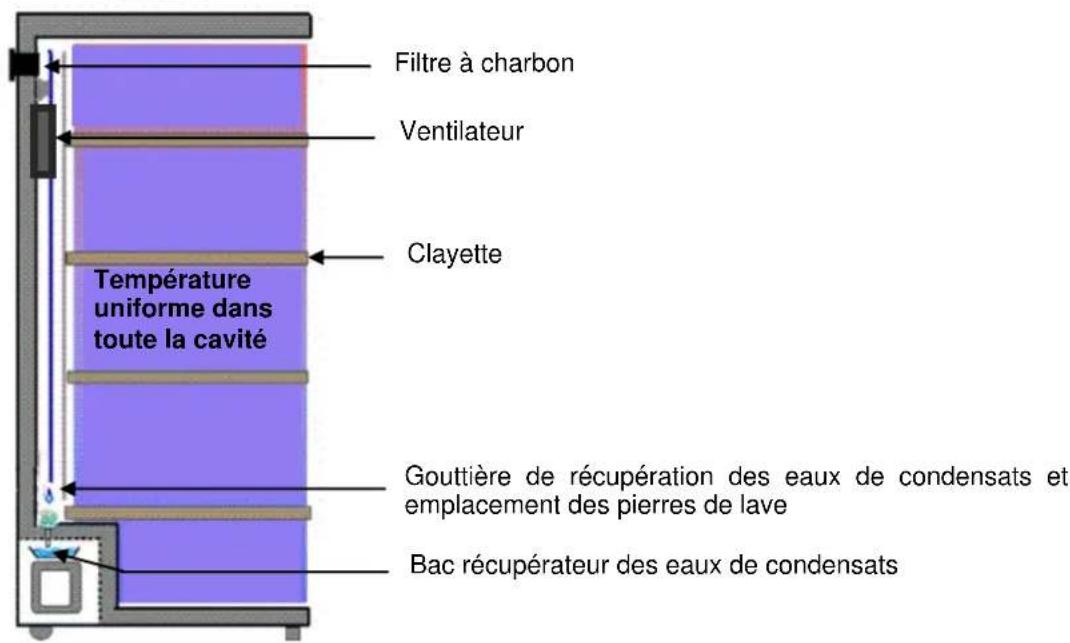

Cave à mono compartmentement mono-temperature : Lorsque le ventilateur est activé.

3. CARACTERISTIQUES TECHNIQUES

Ci-dessous l'exemple d'une plaque signalétique:

La plaque signalétique collée à l'intérieur ou à l'arrière de l'appareil (selon modele) comporte toutes les informations spécifiques à votre armoire à vin.

Nous vous conseillons de noter son numero de série sur ce livre avant son installation, pour vous y reférer si nécessaire ultérieurement (intervention technique, demande d'assistance...)

En effet, une fois l'armoire installée et chargée, son accès y est plus compliqué.

ATTENTION : aucune assistance ne pourrait vous être donnée sans ces informations.

4. INSTRUCTIONS D'INSTALLATION

Avant d'utiliser votre cave à vin

• Enlevez l'emballage extérieur et interieur.
• Avant de connecter la cave à la prise électrique, laissez-la en position debout pendant 24 heures. Ceci réduit la possibilité de dysfonctionnement du circuit frigorifique d'au transport.
• Nettoyez l'intérieur à l'aide d'un chiffon doux et d'eau tiède.

Utilisation de votre cave à vin

Votre cave a vin doit etre place dans une piece dont la temperature ambiente se situe dans une plaque comprise entre +16^ et +32^. En revanche, si la cave est equipee du syste hiver, la plaque est etendue de 0^32^

Installation de votre cave à vin

• Cette cave est donc pour être installée en "pose libre".
• Placez la cave dans un endroit assez résistant pour supporter le poids en charge pleine.
• Pour obtenir le meilleur de votre apparéil, avec la plus faible consommation d'énergie, ne place pas votre apparéil pres d'une source de chaleur (chauffage, ciésinière...), ne l'exposez pas directement aux rayons du soleil et ne le mettez pas non plus dans un local trop froid.
• Branchez la cave à une prise unique.
• Laissez un espace de 10 cm entre l'arrière de la cave et le mur. Veillez à la caler parfaitement et à ajuster l'horizontalité de votre cave à vin tout en surélevant très légersment le seul pied à l'avant (l'utilisation d'un niveau à bulles est conseillée). Ceci évitera tout mouvement du à l'instabilité, générateur de bruit et de vibrations et assurera la parfaite herméticité de la porte.

Réglage du thermostat

Conseil: plongez un thermomètre immergable dans une bouteille en verre transparent remplie d'eau et placez-la au centre de la cave. Attendez au moins 24 heures afin de vérifier la température. Reglez ensuite le thermostat en fonction de la valeur obtenue et de celle que vous souhaitez obtenir.

Touche pour augmenter la température

Touchepourbaisserlatempérature

Touchepourlaactiver/désactiverla lumière

Touche à selectionner avant de régler la température

Le thermostat situé dans votre cave n'agit que sur la production de l'air froid. Si vous cave est équipée du système hiver et est destinée à un local non chauffé, le circuit chaud étant préréglé en usine, vous n'avez donc pas à vous en occuper.

Le réglage de la température est possible entre 8^ et 18^ (à une température ambiente recommendée de 25^ ). Lorsque le ventilateur est activé, la température est uniforme dans la cavité et en fonction du réglage sélectionné. Lorsque le ventilateur est désactivé, pour un réglage de 12^ par exemple, il fera entre 9 et 12^ en bas de la cave et entre 12^ et 15^ en haut de la cave.

Pour activer ou désactiver le ventilateur, appuyez sur l'interrupteur situé sur le côte gauche du bandeau de commande.

Pour ajuster la température, appuyez sur la touche SET et la température régée en usine s'affiche (8^) pressez la touche pour augmenter la température à votre convenance (ex. : 12^

Pour ajuster une tempereure déjà validee, pressez la touche SET puis ajustez avec les touches.

Pour allumer et eteindre la lumiere appuyez sur la touche.

L'écran n'affiche pas la température instantanée, mais la moyenne de température dans la cave selon les différents cycles de froid. Pour voir la température Sélectionnée appuyez sur la touche.

En ce qui concerne l'apparition des symboles suivants (selon modele), aucune inquiétude à avoir :

• Symbole flocon clignotant = la cave est en demande de froid et va bientôt demarrer.
• Symbole flocon fixe = compresseur en fonctionnement, donc la cave fait du froid.
• Symbole chauffage fixe = la cave est en train de produit du chaud car la température interieure de la cave est trop BASSE (généralement visible l'hiver).

5. ÉQUIPEMENTS

Le système d'aération : filtré à charbon

Air pur renouvelé et filtré en permanence!

Votre cave à vin Climadiff est équipée d'un système de renouvellement d'air permanent dont la filtration est assurée par un filtre à charbon. Il s'agit d'une rondelle en plastique noir de 5 cm de diamètre située en haut à gauche à l'arrière de la cave. Il est à replacer annuellement et est en vente sur notre site www.climadiff.com rubrique accessoires.

Pour le retirer, tournez-le afin de librer les ergots de blocage puis poussez-le de l'extérieur vers l'intérieur.

Sens du retraitVue de l'intérieur

Le système anti-vibration

Le vin n'aime pas etre derange, il craint particulierement les vibrations. C'est pourquoit le compresseur a cycle lent de vaue cave a vin est monte sur des amortisseurs speciaux appelle silent-blocks.

De même, la cuve interieure est isolée de la carrosserie par une épaissé couche de mousse polyurethane qui a la particularité d'absorber aussi les vibrations.

Le système d'humidification : pierres de lave

L'hygrométrie fluctue autour de 55% (± 10) , c'est la fourchette d'humidité moyenne conseillée pour que le bouchon de vos bouteilles reste suffisamment humide afin de conserver sa souplesse et son élasticité qui le rendent hermétique aux liquides tout en permettant à vos vins de respirer.

Les pierres de lave seront à réguler l'hygrométrie à l'intérieur de la cave. Elles sont à humidifier et à positionner dans leur boîte dans la partie inférieure de la cave. Pour augmenter le niveau d'humidité, verser directement l'eau dans la boîte où se trouvent les pierres de lave.

Afin de mistrux orienter les eaux de ruissellement vers la goulotte, il est recommande de surelever tegerement le pied avant de la cave tout en la maintainant a niveau horizontally.

Le système hiver (selon modele)

Le kit hiver est un système hors gel qui permet à la cave de fonctionner dans un environnement ou la température est comprise entre 0 et 32^ . Lorsque la température baisse de 4^ par rapport à la température initialement sélectionnée, une résistance électrique de faible puissance se déclenché pour remonter à la température sélectionnée Cette résistance est de faible puissance pour éviter une remontée brute de la température du vin et ainsi éviter les chocs thermiques préjudiciables pour la preservation du vin. Le kit est destiné à rechauffer la T^ interne de la cave avant même qu'un échange thermique ne se soient fait avec les bouteilles. ATTENTION! Le fonctionnement du kit hiver efface momentarilyément l'étagement de température dans l'armoire à vin.

IMPORTANT : si la température ambiente du local où est placée votre cave à vin est de l'ordre de 12^ C (± 2^) , aucune production d'air froid ni d'air chaud ne sera constatée. L'appareil est alors totally silencieux et ceci est tout a fait normal. Cela ne doit pas etre considere comme une panne !

Dégivrage

Viete appareil est equiped d'un cycle automatique de degivrage. Pendant l'arrêt du cycle de refroidissement, les surfaces réfrigérées de l'appareil dégivrent automatiquement. L'eau de degivrage ainsi récapéree est evacuée vers un bac d'évaporation des condensas qui est situé à l'arrière de l'appareil près du compresseur. La chaleur produit par le compresseur evapore ensuite les condensas récapéres dans le bac.

Serrure (selon modele)

Pour les caves equipées de serrures, les clés se trouvent dans le sachet avec la notice. Pour fermer, vous nevez tourner la clo en sens antihoraire.

Éclairage

La lumière s'active et se désactive grâce à la touche lumière, mais s'éteint dans tous les cas automatiquement au bout d'une heures de fonctionnement.

Clayettes

À chaque cave son type de clayette!

Sachez qu'il n'este pas de schema de rangement idai. Une collection de bouteilles de vin est riche lorsqu'elle est varie. A you de composer le rangement de vaue cave en fonction de vaue collection.

Des clayettes supplémentaires sont disponibles sur commande et en option payante auprès de votre revendeur ou de son service après-vente ou visitez notre site Internet www.climadiff.com.

Un conseil : pour éviter d'endommager le joint de la porte, assurez-vous que la porte soit bien ouverte avant de tirer les clayettes pourmettre ou enlever les bouteilles.

Respect des charges maximes :

Veillez à respecter les charges maximales, vous les trouvez dans la cave sur une étiquette (similaire à celle ci-dessous.)

La sécurité renforcée

Cette gamme d'appareils étant destinée au stockage d'objets de valeur, nous avons prissoon de selectionner des composants de qualite et de concevoir des techniques de fabrication propres à assurer une sécurité optime de fonctionnement.

6. CHARGEMENT

Les quantités maximales de chargementannoncées de bouteilles sont données à titre indicatif, ne sont pas contractuelles et permettent ( comme les litrages des réfrigérateurs ) d'avoir une estimation rapide de la taille de l'appareil . Elles correspondant à des tests effectuels avec une bouteille étalon : la bouteille de type « cordelaise tradition en 75 cl » .

Comment garnir et tener votre cave à vin :

Votre cave à vin est livrée avec une ou plusieurs clayettes en métal.

Commencez par charger la partie basse de votre cave. Procedez ensuite par simple empilage avec le cul des bouteilles orienté vers l'arrière pour la rangée du fond, et à l'inverse pour la rangée frontale. Les clayettes sont à moduler selon la taille de votre cave et les formes de vos bouteilles. Respectez impératifement la charge limite par clayette (vous reférer à la charge inscrite à l'intérieur de votre cave). Ne dépassez pas la contenance maximale prévue (attention à ne pas boucher le filtre à charbon).

Dans la réalité, on pourrait ranger, à l'extreme, plus de bouteilles en empilage monotype et sans clayette, mais une « cave variee » se constitue d'une grande variete de bouteilles et I'aspect « pratique » de la gestion quotidienne d'une cave limite son chargement. Vous en chargerez donc probabilitem un peu moins que le maximal anoncé.

Types de bouteilles :

Nous voyons ici 4 sortes de bouteilles 75 cl, Bourgogne et Bordelaise, de dimensions différentes. Il en existe de nombreux autres de toutes contenances et toutes formes.

Vous notere les differences de rangement selon la hauteur des bouteilles, leur diametre et leur methode de croissement. A titre d'exemple, si l'on charge exclusivement une cave de bouteilles de Bourgogne, on remarquera et re environ 30% sous la quantite initiale calculée a partir de Bordeaux.

Types de croisement :

Tete bêche col à col :

Notez bien la différence de profondeur!

Tete bêche col entre futs :

7. ENTRETIEN

Avant de nettoyerVoteappareil (opérationa faire regulierement),debranchez l'appareil en retirant la prise de courant ou en debranchant le fusible dont elle depend.

Nous vous conseillons avant la première utilisation, et de façon reguliere, de nettoyer l'intérieur comme l'extérieur (face avant, laterales et dessus) avec un mélange d'eau tiède et de produit de lavage doux. Rincez à l'eau pure, laissez secher totally avant de rebrancher. N'utilise ni solvants, ni agents abrasifs. Lavez la plastification des clayettes acier avec une solution détergente douce puis séchez avec un chiffon sec et doux. Les clayettes en bois ne demandent pas d'entretien particulier.

Lors de la première mise sous tension, des odeurs résiduelles peuvent subsister. Dans ce cas, faites fonctionner l'appareil à vide pendant quelques heures, en demandant la température la plus froide. Le froid annihilera ces odeurs possibles.

8. STOCKAGE DE VOTRE CAVÉ À VINS

Si vous étés amèné à ne pas utiliser votre apparéil pendant de courtes périodes, laissez le panneau de commande à ses réglages habituels.

Pendant un arrêt prolongé :

• Enlevez les bouteilles continues dans l'appareil
• Débranchez l'appareil de la prise de courant
• Nettoyez soigneusement l'intérieur et l'extérieur de l'appareil
• Laissez la porte ouverte pour éviter la formation de condensas, odeurs et moisissures

9. QUE FAIRE EN CAS DE COUPURE DE COURANT?

La majorité des coupures de courant sont résolues pendant une courte période. Une coupure de 1 ou 2 heures n'affectora pas les températures de votre armoire à vins. Afin de protégger vos vins pendant les coupures de courant, pensez à minimiser le nombre d'ouvertures de porte. Pour des coupures de courant de très longue durée, prenez les mesures nécessaires pour protégger votre vin.

• Si l'appareil est débranché, étant ou s'il y a une coupure de courant, vous devez attendre 3 à 5 minutes avant de le redémarrer. Si vous essayez de le redémarrer avant ce-delai, le compréseur se mettra en fonction seulement au bout de 3/5 minutes (si la température le nécessite).
• Au premier démarrage, et suite à un arrêt prolongé de la cave, au moment du redémarrage il est possible que les températures choisis et celles affichées ne correspondant pas. Ceci est normal! Il sera alors nécessaire d'attendre quelques heures avant que celles-ci retrouvent leur stabilité.

10. SI VOUS DEVEZ DÉPLACER VÔTURE CAVÉ À VIN

• Débranchez votre cave avant toute opération
• Enlevez toutes les bouteilles générées dans la cuve et fixez les éléments mobiles
  Pour eviter d'endommager les vis de mise a niveau du pied, vissez-les a fond dans leur base
• Déplacez l'appareil en position verticale de préférence ou notez à partir des inscriptions portées sur l'emballage, le sens sur lequel peut être couché l'appareil.

11. EN CAS DE PANNE

Malgré tout le sein que nous apportons à nos fabrications, une panne n'est jamais totalement exclue. Avant de contacter le service après-vente de votre revendeur, vérifie néanmoins que:

• La prise de courant est toujours en place
• Il n'y a pas de coupure de courant
• Que la panne n'a pas pour origine l'une de celles décrites dans le tableau en fin de ce manuel.

IMPORTANT: si le cordon d'alimentation fourni est endommagé, il doit être remplace par le fabricant, un service agrée de la marque ou du revendeur. Dans tous les cas, il doit être remplace par un personnel qualifié pour éviter tout risque de blessure.

ATTENTION!

Débranche la prise murale avant toute opération d'entretien ou réparation !

Voussousoudre beoup de simples problemes de vourcave a vin en evitant de faire apel a vour service apres-vente. Essayez avec les suggestions ci-dessous:

PROBLEMES	CAUSES POSSIBLES
La cave ne démarre pas	La prise n'est pas branchée.Si votre cave à vin est dans un local non chauffé, voir paragraphe kit hiver.Lé fusible a sauté au niveau de votre installation électrique.
La cave ne refroidit pas assez	La position du thermostat est sur une demande de froid peu importante : réajustez sa position.La température externe est au-delà de la température d'application de la cave.La cave est ouverte trop souvent.La porte n'est pas bien fermée.Le joint de la porte n'est pas étanche.
La cave refroidit trop	La position du thermostat est sur une demande de froid trop importante : réajustez sa position
Le taux d'humidité est trop élevéLes étiquettes se décollent	L'hygrométrie est régulée par le principe de la thermodynamique. En période de refroidissement, il y a une formation de givre (l'air froid assée l'air), le taux d'humidité va chuter à 40%. En période de réchauffement, le givre fond et le taux peut grimper à 70%.En faisant la moyenne des deux valeurs, nous obtenons les 55% de taux d'humidité. Il est impératif de raisonner en valeur moyenne sur plusieurs cycles et non à partir d'un relevé ponctuel.Pour diminuer l'humidité dans la cave, trois alternatives : - Remplacer les filtres à charbon - Assécher les pierres de lave - Baisser légèrement la température à l'intérieur de la cave
Le taux d'humidité est trop bas	L'hygrométrie est régulée par le principe de la thermodynamique. En période de refroidissement, il y a une formation de givre (l'air froid assée l'air), le taux d'humidité va chuter à 40%. En période de réchauffement, le givre fond et le taux peut grimper à 70%.En faisant la moyenne des deux valeurs, nous obtenons les 55% de taux d'humidité. Il est impératif de raisonner en valeur moyenne sur plusieurs cycles et non à partir d'un relevé ponctuel.Pour augmenter le taux d'humidité dans la cave, deux alternatives :- Disposez un bocal d'eau en partie haute de la cave-Humidifiez les pierres de lave-Augmenter légèrement la température à l'intérieur de la cave
La température de la cave oscille	1. La véritable température à prendre en compte est celle dans la bouteille. Les variations instantanées que vous pouvez relever correspondant aux cycles de fonctionnement du compresseur.C'est par ce principe de faibles variations répétées dans l'air de votre cave à vin qu'une température moyenne propice à assurer à vos vins les mêilles conditions d'épanouissement est obtenue.2. Si la température constatée dans votre cave est différente de cette constatée habituellément et ne varie pas durabilité (sur plusieurs heures et hors positionnement dans un local non chauffé compris entre 10 et 12°C), veuillez contacter le service après-vente de votre revendeur.
Le compresseur de la cave tourne sans arrêt	Si aucune production de froid n'est constatée, appeleznez votre SAV
Vibrations	Contrôlez et assurez-vous que la cave soit bien au niveau et que tous les pieds reposent au sol.
La cave semble faire beaucoup de bruit.	1. Le compresseur est bruyant : vérifie sa fixation sur les caoutchoucs (silent-blocks) et s'il n'est pas en contact avec un autre élément.2. De petits claquements se font entendre : ceux-ci proviennent de la circulation du gaz dans les tubulures et résultat d'un fonctionnement normal
	de votre cave à vins.
Il y a de mauvaises odeurs dans la cave	1. Nettoyer votre cave et aéréz-la quelques jours 2. Procéder au remplacement des filtres à charbon
Les clayettes s'affaisent lors du chargement	Vérifiez que la capacité maximale de charge ne soit pas dépassée et que les clayettes soient correctement positionnées
Il y a de l'eau au fond de la cave	Ce n'est pas préjudiciable à votre vin et c'est un phénomène normal dans les premiers jours d'utilisation. 1. Assurez-vous que le pied avant soit légèrement surélevé 2. Assurez-vous que les pierres de lave n'obstruent pas le trou d'évacuation des eaux de condensat 3. Assurez-vous que le tuyau d'évacuation des eaux de condensat ne soit pas bouché
La porte ne se ferme pas bien	La cave n'est pas à niveau Le joint de la porte est sale ou abîmé. Les clayettes ne sont pas bien positionnées. Une partie du contenu empêche la porte de se fermer.

13. QUELQUES INFORMATIONSTUTILES

Exemples de températures de service

À respecter lors de vos dégustations pour éviter de passer à côté de la richesse des arômes de vos vins!

Les opinions varient, la température ambiente également mais beaucoup s'accordent sur :

Grands vins de Bordeaux – Rouges	16 – 17°C
Grands vins de Bourgogne – Rouges	15 – 16°C
Grands crùs de vins blancs secs	14 – 16°C
Rouges légers, fruítés, jeunes	11 – 12°C
Rosés de Provence, vins de primeur	10 – 12°C
Blancs secs et vins de pays rouges	10 – 12°C
Vins de pays blancs	8 – 10°C
Champagnes	7 – 8°C
Vins liquoreux	6°C

Tableau d'épanouissement en années

APPELATION	BLANC ROSE	ROUGE
Alsace	1 - 4
Alsace Grands Crús	8 - 12
Beaujolais (crus)		1 - 4
Beaujolais primeur		1 - 2
Bergerac	2 - 3	3 - 4
Bordeaux	2 - 3	3 - 4
Bourgogne	5	7
Cahors		5 - 10
Côtes de Provence	1 - 2	2 - 5
Côte Rôtie, Hermitage	8	8 - 15
Grands crus de Bourgogne	8 - 10	10 - 15
Grands crus de Bordeaux	8 - 10	10 - 15
Jurançon moelleux, liquoreux	6 - 10
Jurançon sec	2 - 4
Languedoc	1 - 2	2 - 4
Loire	5 - 10	5 - 12
Loire moelleux liquoreux	10 - 15
Mâcon	2 - 3	1 - 2
Montbazillac	6 - 8
Savoie	1 - 2	2 - 4
Vallee du Rhône	2	4 - 8
Vin jaune	20

14. ENVIRONNEMENT

Ce produit est conforme à la Directive UE 2012/19/CE relative aux déchets d'équipements électriques et Electroniques (DEEE). En vous assurant que ce produit est éliminé correctement, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine qui pourrait être dues à la manipulation inappropriée des déchets de ce produit.

Le symbole de poubelle barrée apposé sur l'appareil indique que ce produit devra, à la fin de son cycle de vie, être traité séparément des autres déchets domestiques. Il devra donc être emmené dans un centre de collecte sélective destiné aux apparèils électriques et/ou électroniques ou bien, si vous achetez un apparèil équivalent, au revendeur de ce nouvel apparèil.

L'utilisateur est responsable d'apporter l'appareil en fin de vie aux structures de collecte appropriées. Une collecte sélective et ajustée visant à envoyer l'appareil inutilisé au recyclage, au traitement et à une élimination compatible avec l'environnement, contribue à éviter les effets négatifs possibles sur l'environnement, sur la santé et favorise le recyclage des matériaux dont le produit est composé.

Pour obtenir des renseignements plus détaillés sur les systèmes de collecte disponibles, s'adresser au service local d'élimination des déchets ou bien au magasin où l'appareil a été acheté

15.AVERTISSEMENT

Dans un souci d'amélioration constante de nos produits, nous nous réservons la possibilité de modifier les caractéristiques techniques sans préavis.

Les garanties des produits de la marque CLIMADIFF sont exclusivement énoncées par les distributeurs que nous avons choisis. Aucun élément des générées ne peut être interprétré comme une garantie supplémentaire.

La société FRIO ENTREPRISE ne peut etre tenue responsable des erreurs ou des omissions techniques et de redaction dans les presentes.

Document non contractuel.

FICHE PRODUIT EUROPÉENNE

selon la réglementation (UE) N°1060/2010

CAVE POLYVALENTE OU DE CONSERVATION

MARQUE	CLIMADIFF
RÉFERENCE COMMERCIALE	CLPG137
DONNÉES ÉLECTRIQUES	220-240 V / 50 Hz
DIMENSIONS DU PRODUIT (L x P x H)	630 x 670 x 1385 mm
POIDS NET	57 kg
CATÉGORIE DE L'APPAREIL	2
CLASSE ÉNERGÉTIQUE	C
CONSOMMATION ÉLECTRIQUE	Consommation d'énergie de 245 kWh par an, calculée sur la base du résultat obtenu pour 24 heures dans des conditions d'essai normalisées. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil.
VOLUME NET	285 L
TEMPÉRATURE AJUSTABLE	8 – 18°C
NO FROST	Dégivrage automatique
CLASSE CLIMATIQUE	Classe climatique : N Cet apparéil est conçu pour être utilisé à une température ambiente comprise entre 16°C (température la plus)basse) et 32°C (température la plus haute).
NIVEAU SONORE dB(A) RE 1 pW	42 dB(A)
TYPE DE POSE	Pose libre

Cet apparéil est destiné uniquement au stockage du vin.

FICHE PRODUIT EUROPÉENNE

selon la réglementation (UE) N°1060/2010

CAVE POLYVALENTE OU DE CONSERVATION

MARQUE	CLIMADIFF
RÉFERENCE COMMERCIALE	CLPG182
DONNÉES ÉLECTRIQUES	220-240 V / 50 Hz
DIMENSIONS DU PRODUIT (L x P x H)	630 x 670 x 1695 mm
POIDS NET	67 kg
CATÉGORIE DE L'APPAREIL	2
CLASSE ÉNERGÉTIQUE	C
CONSOMMATION ÉLECTRIQUE	Consommation d'énergie de 249 kWh par an, calculée sur la base du résultat obtenu pour 24 heures dans des conditions d'essai normalisées. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil.
VOLUME NET	365 L
TEMPÉRATURE AJUSTABLE	8 - 18°C
NO FROST	Dégivrage automatique
CLASSE CLIMATIQUE	Classe climatique : N Cet apparéil est conçu pour être utilisé à une température ambiente comprise entre 16°C (température la plus)basse) et 32°C (température la plus haute).
NIVEAU SONORE dB(A) RE 1 pW	42 dB(A)
TYPE DE POSE	Pose libre

Cet apparéil est destiné uniquement au stockage du vin.

FICHE PRODUIT EUROPÉENNE

selon la reglementation (UE) N°1060/2010

CAVE POLYVALENTE OU DE CONSERVATION

MARQUE	CLIMADIFF
RÉFERENCE COMMERCIALE	CLPG209
DONNÉES ÉLECTRIQUES	220-240 V / 50 Hz
DIMENSIONS DU PRODUIT (L x P x H)	630 x 670 x 1945 mm
POIDS NET	77 kg
CATÉGORIE DE L'APPAREIL	2
CLASSE ÉNERGÉTIQUE	C
CONSOMMATION ÉLECTRIQUE	Consommation d'énergie de 252 kWh par an, calculée sur la base du résultat obtenu pour 24 heures dans des conditions d'essai normalisées. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil.
VOLUME NET	425 L
TEMPÉRATURE AJUSTABLE	8 – 18°C
NO FROST	Dégivrage automatique
CLASSE CLIMATIQUE	Classe climatique : N Cet apparéil est conçu pour être utilisé à une température ambiente comprise entre 16°C (température la plus)basse) et 32°C (température la plus haute).
NIVEAU SONORE dB(A) RE 1 pW	42 dB(A)
TYPE DE POSE	Pose libre

Cet apparéil est destiné uniquement au stockage du vin.

FICHE PRODUIT EUROPÉENNE

selon la réglementation (UE) N°1060/2010

CAVE POLYVALENTE OU DE VIEILLISSEMENT

MARQUE	CLIMADIFF
RÉFERENCE COMMERCIALE	CLPP137
DONNÉES ÉLECTRIQUES	220-240 V / 50 Hz
DIMENSIONS DU PRODUIT (L x P x H)	630 x 670 x 1385 mm
POIDS NET	47 kg
CATÉGORIE DE L'APPAREIL	2
CLASSE ÉNERGÉTIQUE	A
CONSOMMATION ÉLECTRIQUE	Consommation d'énergie de 150 kWh par an, calculée sur la base du résultat obtenu pour 24 heures dans des conditions d'essai normalisées. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil.
VOLUME NET	285 L
TEMPÉRATURE AJUSTABLE	8 – 18°C
NO FROST	Dégivrage automatique
CLASSE CLIMATIQUE	Classe climatique : N Cet apparéil est conçu pour être utilisé à une température ambiente comprise entre 16°C (température la plus)basse) et 32°C (température la plus haute).
NIVEAU SONORE dB(A) RE 1 pW	42 dB(A)
TYPE DE POSE	Pose libre

Cet apparéil est destiné uniquement au stockage du vin.

FICHE PRODUIT EUROPÉENNE

selon la réglementation (UE) N°1060/2010

CAVE POLYVALENTE OU DE VIEILLISSEMENT

MARQUE	CLIMADIFF
RÉFERENCE COMMERCIALE	CLPP182
DONNÉES ÉLECTRIQUES	220-240 V / 50 Hz
DIMENSIONS DU PRODUIT (L x P x H)	630 x 670 x 1695 mm
POIDS NET	56 kg
CATÉGORIE DE L'APPAREIL	2
CLASSE ÉNERGÉTIQUE	A
CONSOMMATION ÉLECTRIQUE	Consommation d'énergie de 165 kWh par an, calculée sur la base du résultat obtenu pour 24 heures dans des conditions d'essai normalisées. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil.
VOLUME NET	365 L
TEMPÉRATURE AJUSTABLE	8 - 18°C
NO FROST	Dégivrage automatique
CLASSE CLIMATIQUE	Classe climatique : N Cet apparéil est conçu pour être utilisé à une température ambiente comprise entre 16°C (température la plus)basse) et 32°C (température la plus haute).
NIVEAU SONORE dB(A) RE 1 pW	42 dB(A)
TYPE DE POSE	Pose libre

Cet apparéil est destiné uniquement au stockage du vin.

FICHE PRODUIT EUROPÉENNE

selon la réglementation (UE) N°1060/2010

CAVE POLYVALENTE OU DE VIEILLISSEMENT

MARQUE	CLIMADIFF
RÉFERENCE COMMERCIALE	CLPP209
DONNÉES ÉLECTRIQUES	220-240 V / 50 Hz
DIMENSIONS DU PRODUIT (L x P x H)	630 x 670 x 1945 mm
POIDS NET	62 kg
CATÉGORIE DE L'APPAREIL	2
CLASSE ÉNERGÉTIQUE	A
CONSOMMATION ÉLECTRIQUE	Consommation d'énergie de 168 kWh par an, calculée sur la base du résultat obtenu pour 24 heures dans des conditions d'essai normalisées. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil.
VOLUME NET	425 L
TEMPÉRATURE AJUSTABLE	8 – 18°C
NO FROST	Dégivrage automatique
CLASSE CLIMATIQUE	Classe climatique : N Cet apparéil est conçu pour être utilisé à une température ambiente comprise entre 16°C (température la plus)basse) et 32°C (température la plus haute).
NIVEAU SONORE dB(A) RE 1 pW	42 dB(A)
TYPE DE POSE	Pose libre

Cet apparéil est destiné uniquement au stockage du vin.

Charge maximale par clayette : xx couches de bouteilles maximum

Charge maximale par clayette xx couches de bouteilles maximum

Maximale belasting per oplegplank Maximaal xx lagen flessen
