Type de produit	Hotte aspirante
Marque	Constructa
Modèle	CD69750
Modes de fonctionnement	Air évacué à l'extérieur ou recyclé avec filtre à charbon actif
Dimensions (largeur disponible)	60 cm, 70 cm, 90 cm
Poids (selon largeur et mode)	60 cm : 19,0 kg (évacuation) / 21,0 kg (recyclage) 70 cm : 20,0 kg / 22,0 kg 90 cm : 21,5 kg / 23,5 kg
Alimentation	220-240 V, prise avec terre
Éclairage	Ampoules halogènes 12 V, 20 W max, douille G4
Filtres	Filtre à graisse en métal (nettoyable au lave-vaisselle) et filtre à charbon actif (à changer annuellement)
Distance minimale au-dessus des plaques	550 mm pour plaques électriques, 650 mm pour plaques à gaz
Entretien des filtres à graisse	Tous les 8 à 10 semaines, nettoyage au lave-vaisselle ou à la main
Remplacement filtre à charbon actif	Environ une fois par an
Sécurité	Ne pas flamber sous la hotte, ne pas utiliser sans filtre à graisse, arrêt en cas de dysfonctionnement
Réparabilité	Réparations par un spécialiste agréé, pièces détachées disponibles
Informations générales	Notice de montage et d'utilisation fournie, conforme aux normes CE

FOIRE AUX QUESTIONS - CD69750 CONSTRUCTA

Comment installer la hotte CD69750 ?

L'installation doit être réalisée par un spécialiste. Fixez la hotte au mur à l'aide du gabarit fourni, respectez les distances minimales (550 mm pour plaques électriques, 650 mm pour gaz), et raccordez le conduit d'évacuation ou le filtre à charbon actif selon le mode choisi. Assurez-vous que la prise secteur avec terre est accessible.

Quelle distance entre la hotte et la plaque de cuisson ?

La distance minimale entre le bord inférieur de la hotte et les foyers est de 550 mm pour les plaques électriques et de 650 mm pour les plaques à gaz.

Comment nettoyer les filtres à graisse en métal ?

Les filtres à graisse se nettoient tous les 8 à 10 semaines. Vous pouvez les passer au lave-vaisselle ou les faire tremper dans de l'eau chaude avec du produit vaisselle, puis les brosser, rincer et laisser égoutter. Ne lavez pas les filtres avec de la vaisselle.

Quand faut-il changer le filtre à charbon actif ?

Le filtre à charbon actif doit être changé environ une fois par an en fonctionnement normal (1 à 2 heures par jour). Utilisez uniquement des filtres d'origine pour un rendement optimal.

Comment changer les ampoules halogènes ?

Débranchez d'abord la hotte. Retirez l'anneau de l'ampoule avec un tournevis, remplacez l'ampoule (12 V, 20 W max, douille G4) en la saisissant avec un chiffon propre, puis réencranchez l'anneau. Rebranchez la hotte.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord que la hotte est branchée et que le disjoncteur n'a pas sauté. Si l'éclairage ne fonctionne pas, vérifiez que les ampoules sont bien enfoncées. Pour tout autre problème, contactez le service après-vente en indiquant le numéro E et FD situés sur la plaque signalétique.

Puis-je utiliser la hotte sans filtre à charbon actif ?

Si vous utilisez la hotte en mode recyclage, le filtre à charbon actif est indispensable pour retenir les odeurs. Sans lui, les odeurs ne seront pas filtrées. En mode évacuation extérieure, le filtre à charbon n'est pas nécessaire.

Comment régler la vitesse du ventilateur ?

Appuyez sur la touche correspondante à la vitesse souhaitée. La hotte propose plusieurs vitesses d'aspiration. Il est recommandé de l'enclencher au début de la cuisson et de l'éteindre quelques minutes après la fin.

Comment fonctionne le mode air recyclé ?

En mode recyclé, l'air aspiré traverse le filtre à graisse puis le filtre à charbon actif avant d'être renvoyé dans la cuisine. Ce mode ne nécessite pas de conduit d'évacuation extérieur. Le filtre à charbon retient les odeurs.

Où trouver les pièces de rechange pour la hotte CD69750 ?

Les pièces de rechange (filtres, ampoules, etc.) sont disponibles auprès de votre revendeur spécialisé. Les numéros de référence sont listés à la fin de la notice d'utilisation. Utilisez toujours des pièces d'origine.

MODE D'EMPLOI CD69750 CONSTRUCTA

fr Mode d'emploi et notice de montage

Modes de fonctionnement

Air évacué à l'extérieur:

Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre àGRAISSÉ avant de regagner l'atmosphère extérieure.
Ce cadre retient les particules grasses solides en suspension dans les buées de cuisson.
Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaisent.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

Modes de fonctionnement

On y parvient en présence d'ouvertures non obturables menagées par ex. dans les portes, fenêtres et en association avec des ventoues téléscopiques d'admission/evacuation de l'air à travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage reciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La presence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des apparèils de cisson (table de cisson et cisinière à gaz).

Si la hotte recycle l'air aspire au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

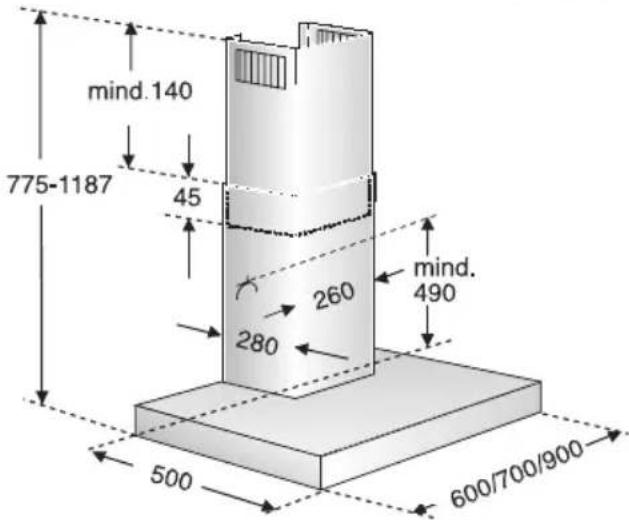

Air recyclé:

La hotte doit, dans ce cas, etre equipee d'un filtre au charbon actif (voir le filtre et son entretien).

Vous pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange auprès de votre revendeur spécialisé.

Vous trouvez les numeros de reference des accessoires correspondants à la fin de la presente notice d'utilisation.

Le ventilateur de la hotte aspirante aspire les buées qui traversent le contrôle àGRAISSÉ et celui à charbon actif avant de revenir dans la cuisine.
Le filtré àGRAISSERetientlesparticules solides en suspension dans les buées de cuisson.
Le filtré à charbon actif retient les substances odoriférantes.

Si vous n'incorporez aucun filtré au charbon actif, impossible de retenir les odeurs générées dans les buées de cuisson.

Remarques importantes:

La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contérer des descriptions d'accessoires ne figurant pas dans votre apparéil.
- Cette hotte aspirante est conforme aux dispositions de sécurité applicables.

Les réparations ne doivent être effectues que par un spécialiste.

Des réparations in expertes s'assortissant de risques considérables pour l'utilisateur.

Si l'appareil est endommagé, sa mise en service est proscrite.
Le branchement et la mise en service ne doit être effectués que par un spécialiste.
Si le cordon d'alimentation de cet apparéil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de creer des risques.
Eliminez les matériaux d'emballage conformément à la reglementation (voir la notice de montage).
Cette hotte aspirante n'est destinée à servir que pour couvir les besoin d'un menage.
Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille.
Remplacez immediatement les ampoules defectueuses pour empêcher une surcharge des ampoules restantes.
N'utilisez jamais la hotte aspirante sans filtrer àGRAisse.
Les graisses ou huiles surchauffées peuvent s'enflammer facilement.
Par conséquent, surveillance toutes les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.
Ne flambeziauxemetsousla hotte. Les flammres risqueraient d'atteindre le filtreragraisse etd'ymettrele feu.

Lisez attentivement la presente notice d'emploi avant d'utiliser votre apparéil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l' apparéil.
- Rangez la présente notice de montage et d'emploi soigneusement pour pouvoir la remettre à un futur propriété de l'appareil.

Lorsque les foyers sont allumés, des ustensiles de cuisson doivent toujours se trouver dessus.
L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).

Tables de cuisson au gaz / Cuisinières à gaz

Ne faites jamais marcher tous les foyers au gaz en même temps et à pleine puissance pendant assez longtemps (15 minutes max.),sinon vous risquez de vous brûler en touchant la surface du corps de la hotte, ou d'endommager carrément cette dernière. Si la hotte doit marcher au-dessus d'une table de cuisson au gaz, faites simultanément marcher la hotte à la puissance d'aspiration maximale si vous avez allumé trois foyers ou plus.

Dérangements

Si vous avez des questions à poser ou en cas de dérangement, appelez s.v.p. le service après-vente.

(Voir la liste des agences du service après-venture).

Lors de votre appel, veuillez mentionner les numéroes suivants:

N°E

FD

Inscrivez les numérores correspondants de votre hotte dans le cadre ci-dessus. Ces numérores se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtrer retiree.

Utilisation de la hotte aspirante

La méthode la plus efficace pour supprimer les buées de cuisson consiste à:

Enclencher la hotte aspirante en début de cuisson.
Eteindre la hotte aspirante
quelques seulement minutes après la fin de la cuisson.

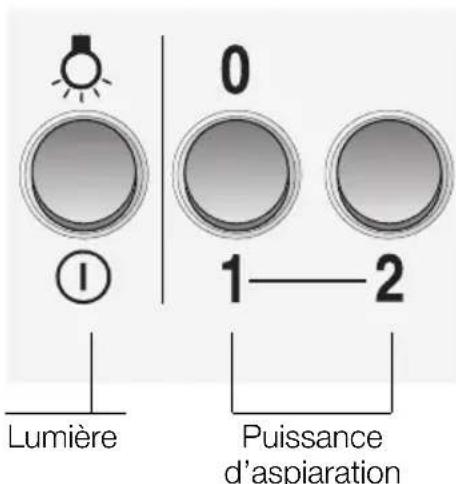

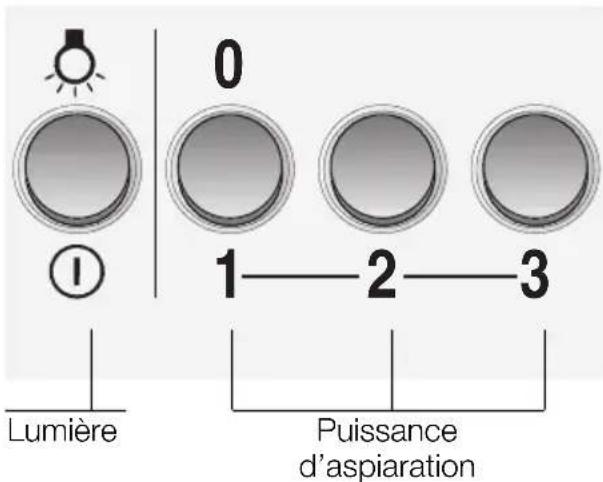

Réglage du ventilateur sur la vitesse désirée:

□ Appuyez sur la touche correspondante.

Eclairage:

□Vos pouvez utiliser I'éclairage à tout moment, même quand le ventilateur est eteint.

Filtre et entretien

Filtres àGRAISSÉ:

Vous pouvez utiliser divers filtres pourretenir les particules grasses en suspension dans les buées de cuisson.

Ces nattes filtrantes sont en métal incombustible.

Attention:

Plus elles se saturaient en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gérer le bon fonctionnement de la hotte.

Important:

Prévenez tout risque d'incendie en nettoyant à temps les filtres àGRAISSÉ en métal. Ce risque est du à l'accumulation de chaleurpendant la friture ou le rotissage.

Nettoyage des filtres àGRAISSÉ en métal:

En fonctionnement normal (1 à 2 heures par jour), le contrôle doit être nettoyé au bout de 8 à 10 semaines.
- Ces litres sont nettoyables au lavevaisselle. Ils peuvent changer légarement de couleur au lavage.
Le cadre doit reposer non serre dans le lave-vaisselle. Il ne doit pas etre coincide.

Important:

Ne lavez pas en même temps la vaisselle et les filtres métalliques fortement satures en matière grasse.

Si vous les nettoyez à la main, mettez les filtres à tremper pendant plusieurs heures dans de l'eau très chaude additionné de produit à vaisselle.

Ensuite, Brossez les filtres, rincez-les bien puis laissez-les goutter.

Filtre et entretien

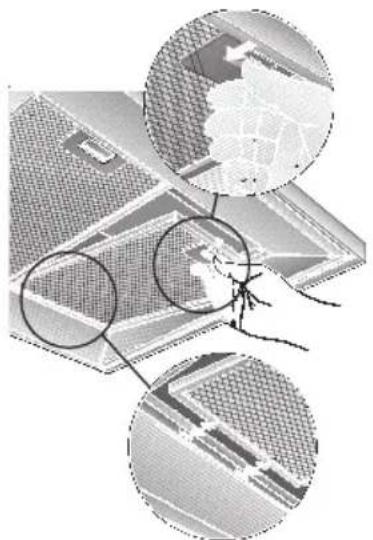

Retrait et mise en place des filtres àGRAISSSE EN METAL:

Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.

1. Poussez dans le sens de la flèche le cran situé contre chaque filtre àGRAISSE puis abaissez les filtres.

1. Nettoyer les filtres àGRAISE.
2. Une fois nettoyés, remettez les filtres àGRAISSE en place.

Filtre à charbon actif:

Ce filtré sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.

Attention:

Plus elles se saturaient en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gérer le bon fonctionnement de la hotte.

Important:

Un changement à temps des filtres à
charbon actif prévient le risque d'incendie.
Ce risque est du à l'accumulation de
chaleur qui se produit pendant une friture ou la cuisson d'un roti.

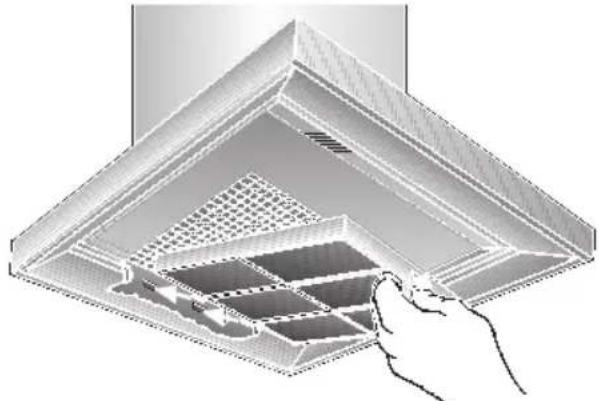

Mise en place du filtrre:

Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.

1. Retirez d'abord les filtres àGRAisse (voir la section intitulée "Retrait et mise en place des filtres à graisse en métal).

2. Mettez en place le filtré à charbon actif.

1. Faites encranter la patte.

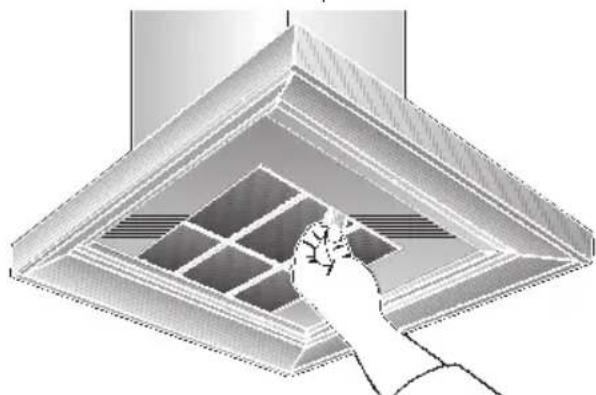

Retrait du filtré:

Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.

1. Retirez les filtres àGRAISSÉ en métal.
2. Enforcez la patte puis retirez le filtré à charbon actif par le bas.

1. Remontez les filtres àGRAisse.

Changement du filtré à charbon actif:

Hotte fonctionnant normalement (1 à 2 heures par jour), il faudra changer les filtres à charbon actif environ 1 fois par an.
Vous pouvez vous procurar un filtré à charbon actif de rechange dans le commerce spécialisé. Voir la section sur les accessoires spéciaux.
N'utilisez qu'un filtr de origine.
Vous garantitez ainsi un fonctionnement optimal de la hotte.

Mise au rebut du filtré à charbon actif usage:

Les filtrés à charbon actif ne contiennent aucune substance nocive. Vous pouvez lesmettre à la poubelles de déchets résiduels.

Nettoyage et entretien

Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche maje de la prise de courant ou en coupant le disjoncteur/fusible.

Lors du nettoyage des filtres àGRAISSSE, nettoyez la graisse qui s'est depossee dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez aussi un fonctionnement optimal de la hotte.
Pour la nettoyer, utilisez de l'eau chaude additionné de produit à vaisse l ou un liquide non agressif à laver les fenêtres.
Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide.
N'utilisez pas de produits récurants ni d'éponges à dos abrasif.
Remarque: ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler) car des taches mates pourraient apparaitre.

Prudence: ventilez suffisamment la cuisine, n'utilisez jamais de flamme rue.

Ne nettoyez les touches de commande qu'vec de I'eau additionnee d'un peu de produit a vaisselle. Utilisez un chiffon doux et humide.

N'utilisez jamais de détergent pour acier pour nettoyer les touches de commande.

Surfaces en acier inox:

Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer.
Frottez toujours l'acier inox dans le sens de son polissage.

Ne nettoyez jamais les surfaces en acier inox avec des éponges à dos récurant, et pas non plus avec des détergents à base de sable, soude caustique, acide ou chlore.

Surfaces en aluminium et en plastique:

Utilisez un chiffon doux, ne peluchant pas, du genre employé pour nettoyer les vitres, ou un chiffon à microfibres.
N'utilisez pas de chiffons secs.
Utilisez un produit pour vitres mais non aggressif.
N'utilisez pas de détergents aggressifs, contenant un acide ou une base.
N'utilisez pas de produits récurants.

Changer les ampôules halogènes

1. Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche maje de la prise de courant ou en coupant le isjoncteur/ fusible.
   Les ampoules halogènes allumées deviennent très chaudes. Le risque de vous brûler demeure, même un moment après les avoir étéintes.
2. Retirez l'anneau de l'ampoule avec un tournevis ou assimilé.

1. Changez l'ampoule halogène (ampoule halogène en vente habituelle dans le commerce, 12 volts, 20 watts maxi., douille G4). Attention: douille à enchage. Ne saisissez l'ampoule qu'avec un chiffon propre.

1. Réencrantez l'anneau de l'ampoule.
2. Pour remettre la hotte sous tension, rebranche la fiche male dans la prise de courant ou remontez le fusible/rearmez le disjoncteur.

Remarque: si I'éclairage ne fonctionne pas, contrôle si les ampoules sont correctement enforcées.

Remarques importantes

Les ancients apparèils ne sont pas des déchets sans valeur.
Leur élimination respectue de l'environnement permet de récapérer de précieuses matières premières.
Avant de vous débarrasser de l'appareil, rendez-le inutilisable.
Pour vous parvenir en parfait etat,voire
nouvel apparueil a ete conditionne dans un
emballage qui le protège efficacement.
Tous les matieres d'emballage utilisés
sont compatibles avec I'environnement et
recyclables.Aidez-nous a eliminer
I'emballage en respectant I'environnement.
Demandez a toure revendeur ou a toure
mairie quelles sont les formes de recyclage actuellement possibles.
Cette hotte peut evacuer l'air à l'extérieur ou le recycler.

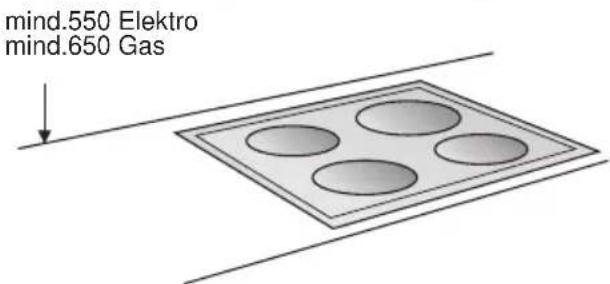

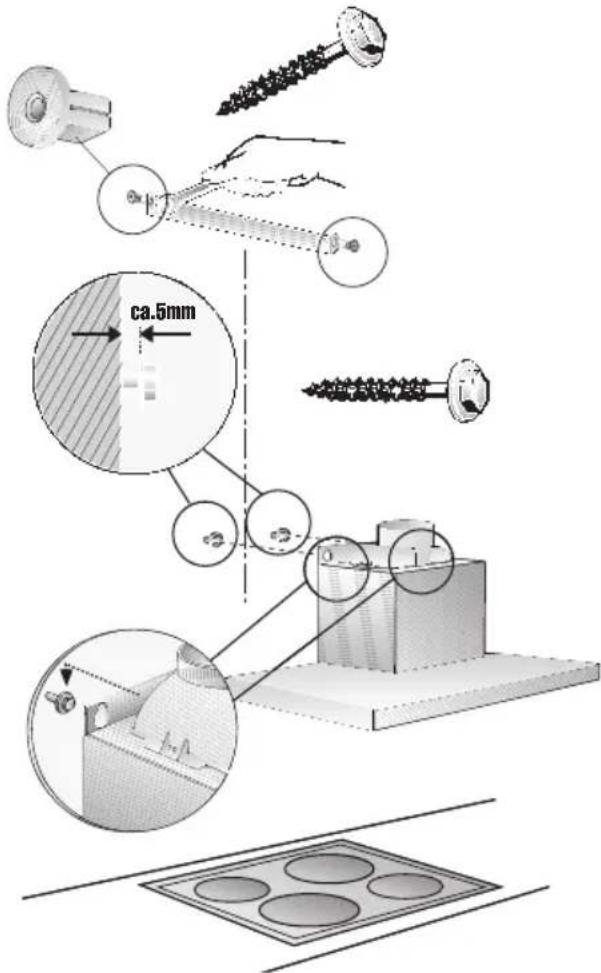

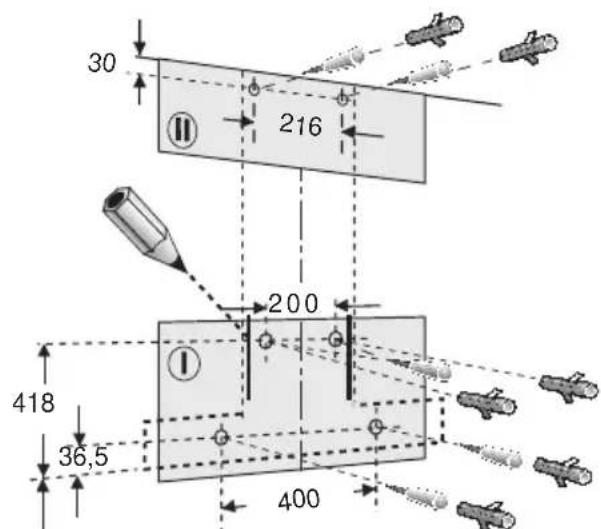

Fixez toujours la hotte bien centree au-dessus des foyers de la table de cuisson.
L'ecart minimum entre les foyers électriques et le bord inférieur de la hotte doit être 550~mm ,voir fig.1.
Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovable et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cuisinières à gaz et les foyers aux gaz.
Plus l'écart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.

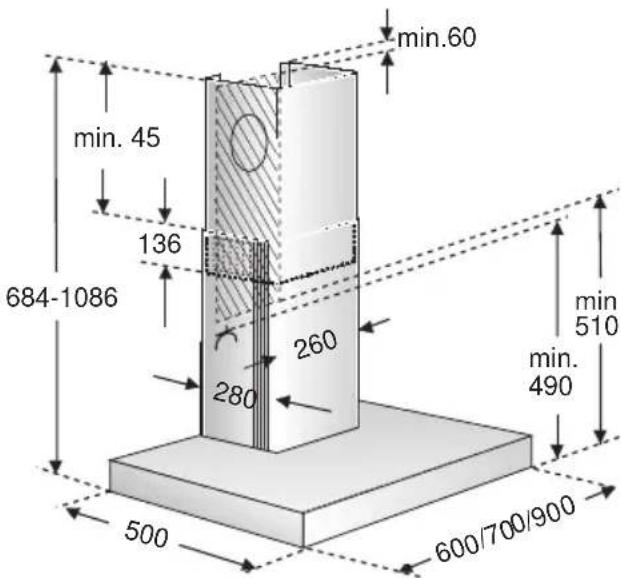

Remarques supplémentaires concernant les cusinières à gaz:

Lors du montage de foyers gaz, veuilles respecter les dispositions légales en vigueur dans votre pays (En Allemagne par ex: les Régles technique TRGI régissant l'installation du gaz).
Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.
La hotte aspirante ne pourra cotoyer que sur un cote un meuble haut ou une paroi haute. Ecart minimum: 50~mm
Ecart minimum, en presence de foyers au gaz, entre le bord supérieur de la grille support et le bord inférieur de la hotte: 650 mm, fig. 1.

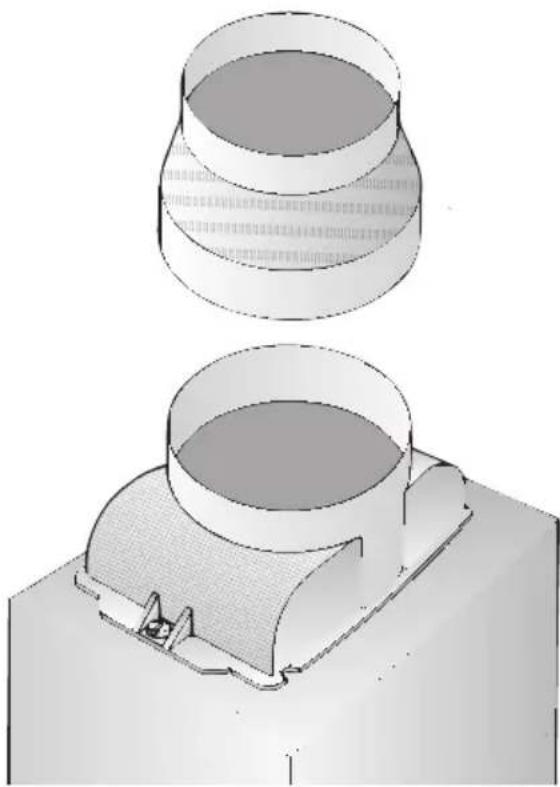

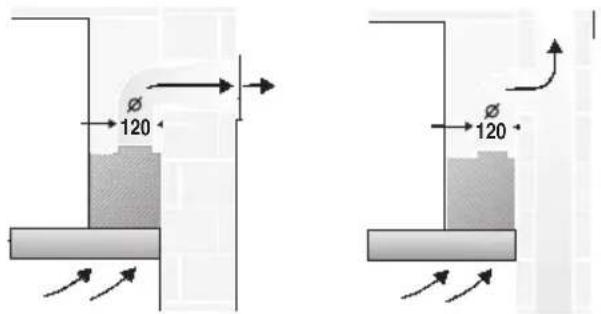

Evacuation de l'air à l'extérieur

L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.

L'air vicié ne doit jamais être evacué vers une cheminée en service, rejoitant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyer à combustibles solides, liquides et gazeux.

Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables auBATIMENT).

Si I'air vicié doit être evacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuilles respecter la réglementation locale et nationale applicable.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des apparciels de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou a accumulation) raccordés à une cheminée, veiller impératifement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local ou le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

On y parvient en présence d'ouvertures non obturables menagedes par ex.dans les portes, fenêtes et en association avec des ventoues téléscopiques d'admission/ evacuation de I'air a travers la maconnerie ou par d'autres mesures techniques telles qu'un verrouillage reciproque ou assimilé permettant a I'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La presence d'une ventouse téléscopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen d'un filtré au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Avant le montage

Si la hotte évacue l'air à l'extérieur, incorporer un volet anti-refoulement s'il n'y en a pas déjà un dans le conduit d'évacuation ou dans le conduit d'évacuation ou dans la ventouse télécopique. Si l'appareil a été fourni sans volet anti-refoulement, vous pouvez vous le procurer dans le commerce spécialisé.

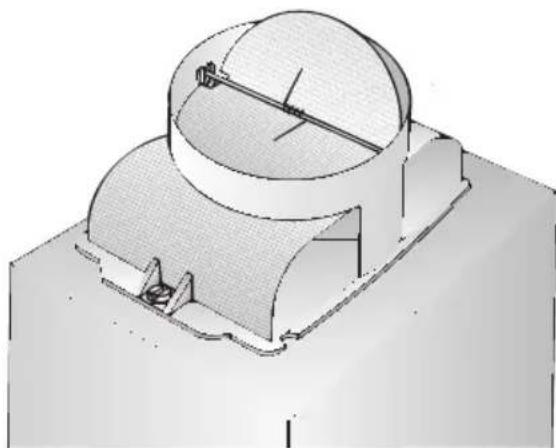

Montage du volet anti-refoulement:

Clipsez le volet anti-refoulement dans le manchon.

Les deux volets doivent se laisser déplacer vers le haut sans résister, avec un léger amorti.

Si I'air vicié traverse le mur extérieur, utilisez une ventouse téléscopique.

Pour que la hotte aspirante ait le meilleur rendement, voirlez à ce que:

Le conduit d'évacuation soit court et lisse.
Ilaitle moins possiblede coudes.
Il ait le plus fort diametre et que les coudes soient les plus arrondis possibles.

L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le début d'air en dessous du début optimal, tout en accroissant le bruit d'aspiration.

Conduits de section ronde:
Nous recommendons
recommandons des conduits au diamètre interieur de 125 mm mais de 100 mm minimum.

Les conduits plats doivent avoir une section interieure équivalente au diamètre interieur des conduits ronds. Les conduits ne doivent composer aucun coude prononce. 100mm = 78cm de section 125mm = 113cm de section.
Si les conduits ont des diamètres différents: utilisez du ruban adhési f à étancher.
Si la hotte evacue l'air à l'extérieur, veillez à ce que l'apport d'air soit suffisant.

Branchement du conduit d'évacuation 125 mm:

Fixez le conduit d'évacuation directement sur l'orifice.

Branchement du conduit d'évacuation 100 mm:

Fixez le manchon réducteur (livré d'origine ou en vente dans le commerce spécialisé) contre le manchon à air. Montez le tuyau d'évacuation contre le réducteur.

Avant le montage

Mode Air recyclé

Avec filtré à
charbon actif,
lorsqu'il n'est
pas possible
d'évacuer l'air
aspiré par la hotte.

Vous pouvez vous procurer le kit de montage complet auprès de votre revendeur spécialise.

Vous trouvrez les numeros de reference des accessoires correspondants à la fin de la presente notice d'utilisation.

Préparation du mur

Le mur doit être bien plat et vertical.
Utilisez des chevilles pour assurer une retenue ferme.

Poids en kg:

	Air évacue Air recyclé
	19,060 cm	21,0
70 cm	20,0 22,0
90 cm	21,5 23,5

Sous réserve de modifications constructives dans l'intérêt du progrès technique.

Branchement électrique

La fiche mâle de la hotte aspirante ne pourra être branchée que dans une prise secteur à contacts de terre réglementairement posée. Installer cette prise autant que possible directement derrière le capotage de la hotte.

Caracteristiques electriques:

Vous les trouvezez après avoir retire le cadre pour filtré, sur la plaque signalétique, à l'intérieur de l'appareil.

ToujoursmettreI'appareil hors tension avantd'effectuerdesréparations.

Longueur du cordon de branchement: 1,30 m.

Si le cordon doit être raccordé définitivement au secteur:

Dans ce cas, le branchement de la hotte ne pourrait être effectué que par un électricien-installateur agréé auprès de la Compagnie locale/nationale distributrice d'électricité.

Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.

Si le cordon d'alimentation de cet apparéil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de creator des risques.

Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des apparéils électriques.

Encastrement

Cette hotte aspirante est prévue pour le montage contre le mur de la cuisine.

1. Retirer le filtré àGRAISSE (voir la notice d'utilisation).
2. Sur le mur, tracez une ligne mediane allant du plafond jusqu'au bord inférieur de la hotte aspirante.
3. Posez le gabarit contre le mur et marquez grace à lui l'emplacement des vis sur le mur.

Respecter l'ecart minimum entre les foyers et la hotte aspirante: 550~mm pour les foyers electriques et 650~mm pour les foyers au gaz. Le bord inférieur du gabarit représenté le bord inférieur de la hotte aspirante.
4. Percer 4 trough pour la hotte aspirante et 2 trough pour le capotage-cheminee. Ces trough doit faire 8mm de diametre. Enconcer les chevilles jusqu'a ras du mur.

Remarque: rappellez-vous que vous aurez peut'être des accessoires spéciaux à monter.

1. Faites écarter les 2 écarteurs ci-joints dans la cornière retenant le capotage de cheminée. Au moyen de 2 vis hexagonales, visser les cornières servant à retenir le capotage de cheminée.
2. Vissez les deux vis hexagonales du haut jusqu'à ce qu'elles ne dépassent plus que de 5 mm env.
3. Accrochez la hotte aspirante aux vis.

Encastrement

1. Vissez les vis hexagonales du bas.

Avant de visser ces 4 vis à fond, ajuster la hotte aspirante en position.

1. Raccorder la hotte aux tuyaux.

2. Effectuer le branchement electrique de la hotte.

3. Retirez la pellicule de plastique protégeant les deux capots en inox.

Evitez d'endommager les surfaces lisses en acier inox.

1. Insérer l'un dans l'autre les deux éléments du capotage-cheminée (les fentes de l'élément téléscopique supérieur doivent être tournées vers le bas) puis les introduire dans la découvert menagée à cet effet dans la hotte aspirante.

Evitez de rayer les éléments du capotage-cheminée au moment de les introduire l'un dans l'autre. Dans ce but, placez par exemple le gabarit sur les arêtes de l'objet inférieur.

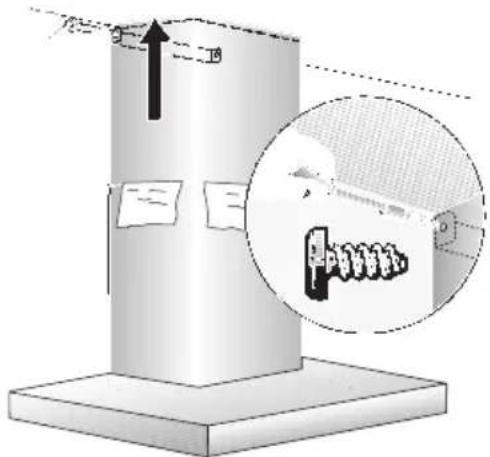

1. Soulever l'objet supérieur puis le visser au moyen de deux vis contre la cornière de retenue.

1. Remetre le filtré àGRAISSÉ en place (voir la notice d'utilisation).

Gebruiksaanwijzing
