Caractéristiques Techniques	Moniteur LED 24 pouces, résolution Full HD (1920 x 1080), temps de réponse 5 ms, luminosité 250 cd/m², contraste 1000:1.
Connectivité	Ports HDMI, DVI, VGA, sortie audio.
Utilisation	Idéal pour le travail de bureau, la navigation web et le visionnage de vidéos.
Maintenance	Nettoyage régulier de l'écran avec un chiffon doux, éviter les produits chimiques agressifs.
Sécurité	Conforme aux normes de sécurité CE, protection contre les surtensions.
Informations Générales	Consommation énergétique : 30 W, poids : 5,5 kg, dimensions : 56,5 x 38,5 x 20 cm.

FOIRE AUX QUESTIONS - V2410T BENQ

Comment effectuer le réglage de la luminosité sur le BENQ V2410T ?

Pour régler la luminosité, accédez au menu OSD en appuyant sur le bouton Menu. Utilisez les flèches pour naviguer jusqu'à 'Luminosité' et ajustez le niveau selon vos préférences.

Quel type de câble est fourni avec le BENQ V2410T ?

Le BENQ V2410T est généralement fourni avec un câble HDMI et un câble d'alimentation. Vérifiez le contenu de l'emballage pour confirmer.

Le moniteur ne s'allume pas, que faire ?

Assurez-vous que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de débrancher et rebrancher le câble d'alimentation. Si le problème persiste, testez avec une autre prise.

Comment connecter le BENQ V2410T à un ordinateur ?

Connectez le moniteur à votre ordinateur à l'aide d'un câble HDMI ou VGA. Assurez-vous de sélectionner la source d'entrée appropriée via le menu OSD.

Comment ajuster les paramètres de couleur sur le BENQ V2410T ?

Accédez au menu OSD, puis sélectionnez 'Couleur'. Vous pouvez ajuster les paramètres tels que le contraste, la saturation et la température de couleur selon vos préférences.

Le moniteur affiche des images floues, que faire ?

Vérifiez la résolution de votre ordinateur et assurez-vous qu'elle correspond à la résolution native du moniteur (1920 x 1080). Vous pouvez également essayer de changer le câble de connexion.

Comment nettoyer l'écran du BENQ V2410T ?

Utilisez un chiffon en microfibre légèrement humide pour essuyer l'écran. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le revêtement de l'écran.

Comment mettre à jour le firmware du BENQ V2410T ?

Visitez le site Web de BENQ pour télécharger la dernière version du firmware. Suivez les instructions fournies pour effectuer la mise à jour.

Le son ne fonctionne pas sur le BENQ V2410T, que faire ?

Assurez-vous que le câble audio est correctement connecté si vous utilisez des haut-parleurs externes. Vérifiez également le volume du moniteur ainsi que celui de l'ordinateur.

MODE D'EMPLOI V2410T BENQ

Manuel d'utilisation

V2410T

Bienvenue

Copyright

Copyright © 2010 BenQ Corporation. Tous droits réservés. Aucune partie de cette publication ne peut être reproductive, transmise, transcribe, stockée sur un système d'archivage ou traduite dans une langue ou un langage informatique, sous aucune forme ou paraucun moyen électronique, mécanique, magnétique, optique, chimique, manuel ou autre, sans l'autorisation écrite préalable de BenQ Corporation.

Limitation de responsabilité

BenQ Corporation n'assure aucune représentation ou garantie, expresses ou implicite, quant au contenu de cette publication et refuse en particulier toute garantie, aptitude à la commercialisation ou adéquation à un usage particulier. Par ailleurs, BenQ Corporation se reserve le droit de reviser cette publication et d'apporter de temps à autre des modifications au contenu de la presente publication sans obligation de préavis envers quiconque.

Observe ces instructions de sécurité pour obtenir les mêilles performances et la plus grande longévité de votre moniteur.

Sécurité de l'alimentation électrique

L'adaptateur CA isole l'équipement de l'alimentation CA.
- Le cable d'alimentation permet demettre hors tension le matériel qui peut etre branché. Placez notre équipement pres d'une prise electrique facilement accessible.
- Vous doivent respecter le type d'alimentation indiqué sur l'étiquette de repérage. Si vous ne connaissiez pas le type d'alimentation auquel vous étés raccordé, contactez leur revendeur ou leur compagnie d'électricité.
- Un cordon d'alimentation supérieure ou égale à H03VV-F ou H05VV-F, 2G ou 3G, 0.75mm^2 doit être utilisée.

Entretien et nettoyage

• Nettoyage Débranchez toujours la prise du moniteur avant de le nettoyer. Nettoyez la surface du moniteur LCD avec un tissu non pelucheux et non abrasif. Ne pas utiliser de liquide, d'áerosol ou de nettoyant pour vitres.
• Les orifices et les ouvertures situés au-dessus et à l'arrière du boitant sont prévus pour la ventilation. Ils ne doivent jamais être bloqués ou obstrués. Ce produit ne doit jamais être placé pres ou au-dessus d'un radiateur ou de toute autre source de chaleur, et il ne doit pas être placé dans un espace clos sauf si un système de ventilation ajustat est en place.
  N'introduisez aucun objet, ne renversez aucun liquide dans l'appareil.

Entretien

• N'essayez pas de réparer par vous-même ce moniteur; en l'ouvrant ou en enlevant le couvercle, vous vous exposez notamment à des risques d'électrocution. En cas de mauvaise utilisation comme déscrit ci-dessus ou d'accident tel qu'une chute ou un choc, contactez un technicien de service qualifié.

Sommaire

Copyright 2

Limitation de responsabilité 2

Pour commencer 4

Présentation du moniteur 5

Vue avant 5

Vue arriere 5

Installation matérielle du moniteur 6

Pivoter le moniteur (en option) 7

Réglage de l'angle de vision 9

Tirer pleinement profit de votre monitreur BenQ 10

Téléchargement sur Internet des fichiers de pilote du moniteur LCD 10

Installation du moniteur sur un nouvel ordinateur 11

Mise à niveau du moniteur sur un ordinateur existant 12

Comment installer sur les système Windows 7 (certains modèles seulement) 13

Comment installer sur les systèmes Windows Vista 14

Pour installer sur le système Windows XP 15

Optimisation de l'image 16

Commentajustervotremoniteur 17

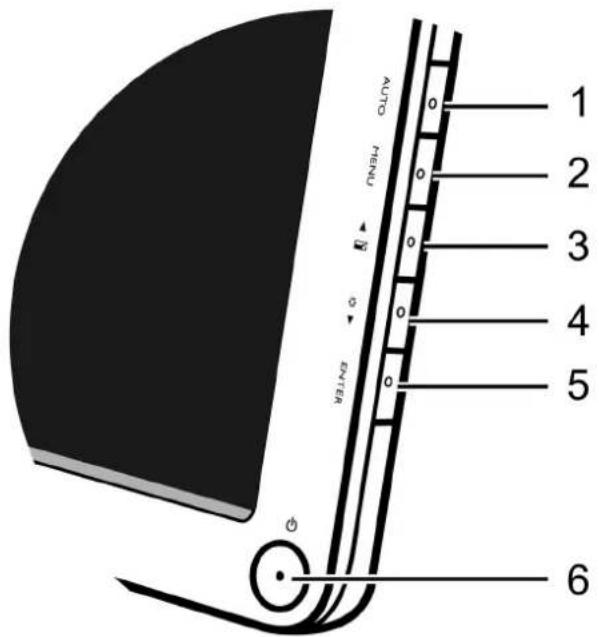

Le panneau de commande 17

Mode touche spéciale 18

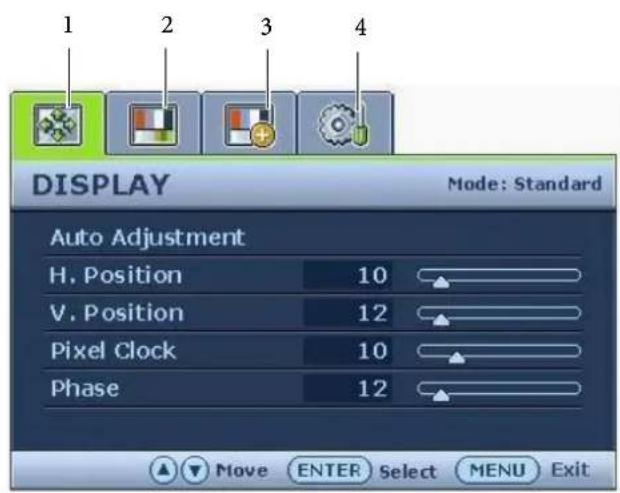

Mode du menu principal 19

Dépannage 30

Foire aux questions (FAQ) 30

Pour plus d'aide? 31

Ajuster la résolution de l'écran 32

Ajuster le taux de rafraîchissement de l'écran 33

Modes d'affichage prédéfinis 34

Recycling information 35

Lorsque vous déballez le produit, vérifie que vous disposez des éléments suivants. Si certains éléments manquent ou sont endommages, contactez immédiatement le revendeur auprès duquel vous avez achetié votre moniteur.

Moniteur à cristaux liquides BenQ
Cordon d'alimentation (L'image peut être différente du produit fourni dans votre région)
Câble téléphone : D-Sub
Câble téléphone : DVI (en option)

Envisagez la possibilité de conserver le carton et l'emballage pour une utilisation ultérieure lorsque vous pourrait avoir à transporter le moniteur. La garniture en mousse formatée est ideale pour la protection du monitér pendant le transport.

2. Présentation du moniteur

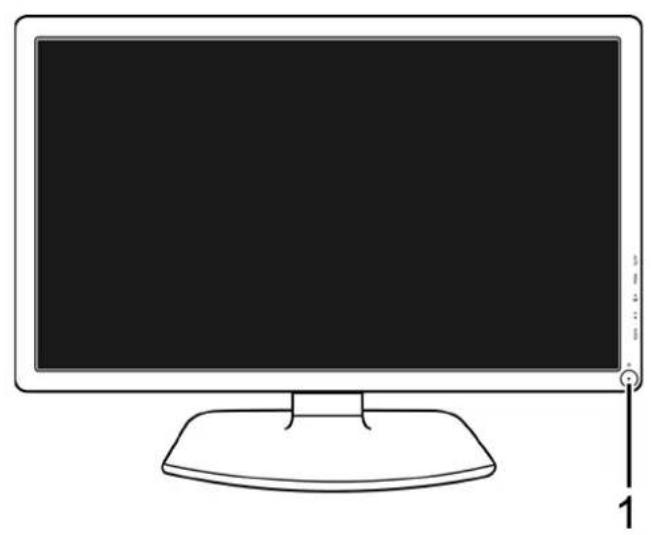

Vue avant

1. Bouton d'alimentation

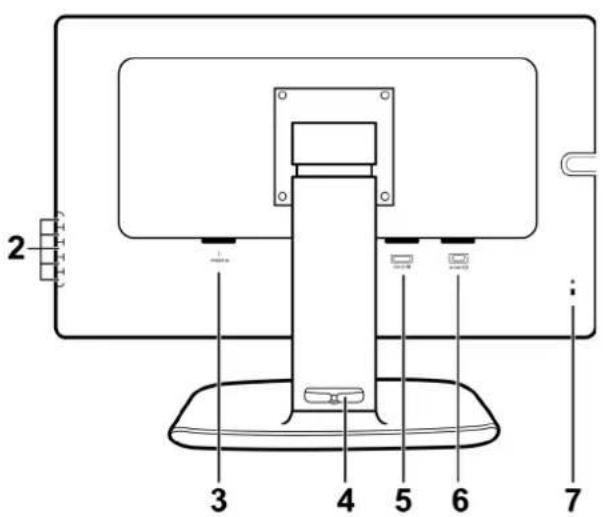

Vue arrière

1. Boutons de commande
2. Prise d'entrée alimentation secteur
3. Clip des câbles
4. Connecteur DVI
5. Connecteur D-Sub
6. Bouton de verrouillage

Le diagramme ci-dessus peut varier selon le modele.

3. Installation matérielle du moniteur

Si I'ordinateur est sous tension, vous devez lemettre hors tension avant de continuer. Ne branchez pas et ne mettez pas le moniteur sous tension avant d'y etre invite.

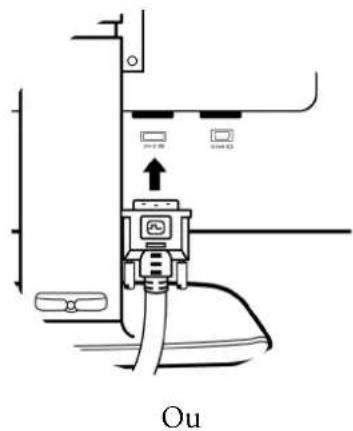

1. Connectez le cable video de l'ordinateur.

Soit

Connectez le cable video de l'ordinateur. N'utilisez pas à la fois le cable DVI-D et le cable D-Sub sur le même ordinateur. Le seul cas dans lequel les deux cables peuvent être utilisé est s'ils sont connectés à deux ordinateurs différents avec les systèmes video appropriés.

Connectez une extrémité du cable DVI-D à la prise DVI-D du moniteur et l'autre extrémité du port DVI-D sur votre ordinateur. (en option)

Le format DVI-D est utilisé pour la connexion numérique directe entre la source video et les moniteurs LCD ou les projecteurs numériques. Les signaux video numérique produit une image de qualité supérieur aux signaux video analogiques.

Connectez la prise du cable sous-D (à l'extrémité sans filtré ferrite) à la prise sous-D du moniteur. Connectez l'autre prise du cable sous-D (à l'extrémité avec filtré ferrite) à la prise video sous-D de l'ordinateur.

Serrez toutes les vis à serrage à main pour éviter aux prises de se détacher accidentellement pendant l'utilisation.

Le cable video inclus dans votre emballage et les illustrations des connecteurs à droite peuvent varier selon le modeleLCD.

1. Connectez le cable d'alimentation au moniteur.

Branchez une extrémité du cordon d'alimentation dans la prise marquee « POWER IN » sur l'arrière du moniteur.
Ne connectez pas tout de suite l'autre extrémité à une prise secteur.

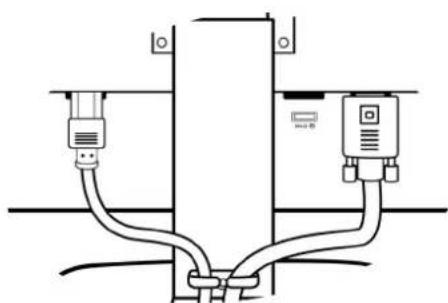

1. Faites passer les câbles par le support libre.

1. Connexion de l'alimentation et mise sous tension. Branchez l'autre extrémité du cordon d'alimentation à une prise et branchez-le.

L'imagpe peut etre differente du produit fourni dans voire region.

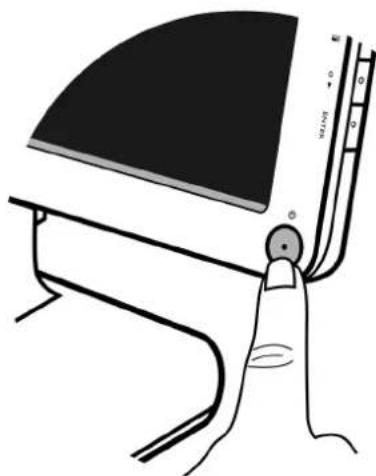

Allumez le moniteur en appuyant sur le bouton d'alimentation sur la droite du moniteur.

Mettez l'ordinateur également sous tension et suivez les instructions de la section 4 : Tirer pleinement profit de votre moniteur BenQ à la page 10 pour installer le logiciel du monitcur.

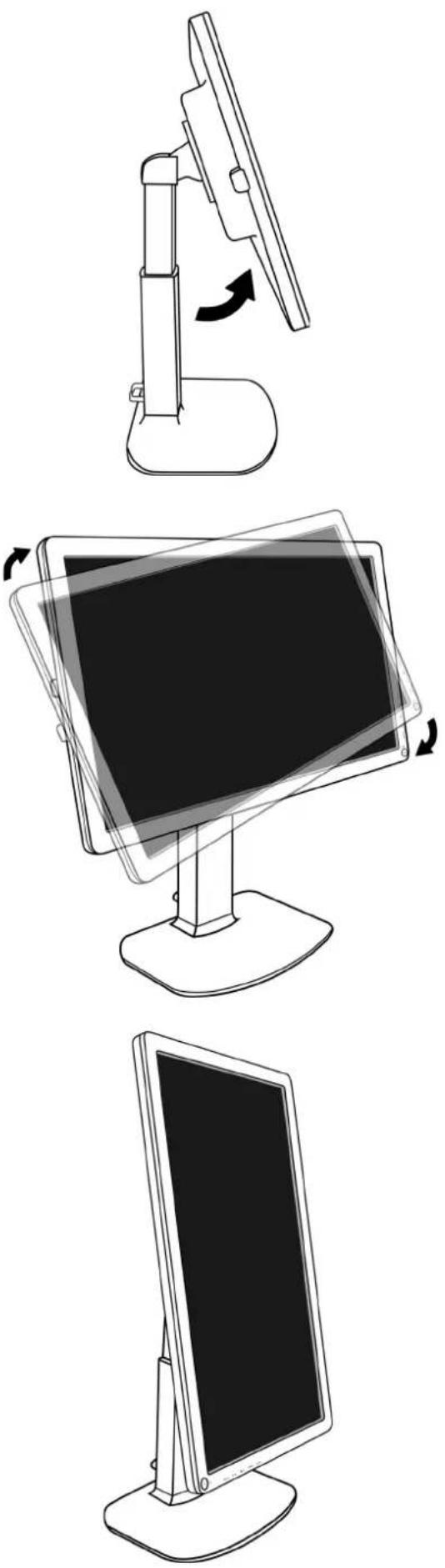

Pivoter le moniteur (en option)

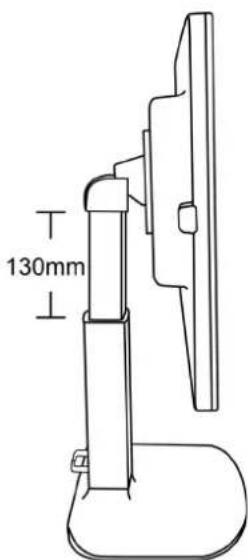

1. Déployez complètement le monitér et inclinez-le.

Soulevez doucement l'affichage vers le haut et déployez le pied à la position déployée maximale.

Le pied doit être déployé verticalément pour permettre au moniteur de pivoter de mode paysage en mode portrait.

Puis faites pivoter le moniteur.

1. Faites pivoter le moniteur de 90 degrés dans les sens des aiguilles d'une montre comme illustré.
   Pour éviter que le bord de l'affichage LCD n'heurte la surface de la base lors du pivotement, n'oubliez pas de déployer le moniteur à sa position la plus haute avant de commencer à faire pivoter l'affichage.
2. Ajustez le moniteur à l'angle d'affichage souhaité.

Réglage de l'angle de vision

Vous pouvez positionner l'écran à l'angle souhaité avec une inclinaison du moniteur de -2^ à +20^ , une rotation du moniteur de 90^ (total gauche et droite) et une hauteur du moniteur de 130mm .

4. Tirer pleinement profit de votre monitreur BenQ

Pour tirer la quintessence de votre nouveau moniteur à écran plat LCD couleur BenQ, vous doivent installer le pilote du moniteur BenQ LCD qui se trouve sur le site BenQ

(http://www.benq.com/support). Voir Téchéargement sur Internet des fichiers de pilote du moniteur LCD à la page 10 pour plus de détails.

Les circonstances de connexion et d'installation de votre monitreur LCD BenQ détermine la procédure à suivre pour installer correctement le logiciel pilote personnelisé du monitreur LCD BenQ. Les circonstances dépendant de la version de Microsoft Windows utilisée et de si vous connectez le monitreur et installez le logiciel sur un nouvel ordinateur (sans logiciel pilote de monitreur existant), ou si vous mettez à jour une installation existante (avec un logiciel pilote déjà existant) avec un nouvel ordinateur.

Dans les deux cas cependant, lors de la première mise sous tension de votre ordinateur (après avoir connecté le moniteur à votre ordinateur), Windows reconnaît automatiquement le nouveau (ou différents) matériel, et lance son assistant Nouveau matériel détecté.

Suivez les instructions de l'assistant. Des détails complémentaires et des instructions étape par étape pour l'installation automatique (nouvelle) ou mise à niveau (existante), voir :

• Installation du moniteur sur un nouvel ordinateur à la page 11.
• Mise à niveau du moniteur sur un ordinateur existant à la page 12.

Si un nom d'utilisateur et un mot de passage sont nécessaire pour vous connecter à votre ordinateur Windows, vous doivent vous connecter comme Administrateur ou comme membre de groupe d'Administrateurs pour installer le logiciel pilote du moniteur. De plus, si vous ordinateur est connecté à un réseau qui a des exigences d'accès de sécurité, les paramètres de strategie du réseau peuvent给您 empêcher dinstaller le logiciel sur votre ordinateur.

Téléchargement sur Internet des fichiers de pilote du monitreur LCD

1. Assurez-vous que votre ordinateur est connecté à Internet.
2. Allez sur le site de BenQ (http://www.benq.com/support).
3. Sélectionnez votre pays/région pour acceder au site de support spécifique.
4. Sélectionnez Moniteur LCD dans Téléchargements.
5. Sélectionnéz votre modèle de monitér LCD.
6. Dans la catégorie Pilotes, teléchargez les fichiers de pilote corrects pour votre ordinateur.
7. Sur votre ordinateur, procédez à l'extraction des fichiers de pilote dans un dossier vide. Souvenez-vous de l'emplacement d'extraction de ces fichiers.

La presentation et le contenu du site peuvent varier selon la région/le pays.

Installation du moniteur sur un nouvel ordinateur

Cette instruction donne la procédure en détaill pour la sélection et l'installation du logiciel pilote personnelisé du moniteur LCD BenQ sur un nouvel ordinateur avec lequel un pilote de moniteur n'a jamais été installé. Cette instruction n'est appropriée que pour un ordinateur qui n'a jamais été utilisé et pour lequel le moniteur LCD BenQ est le tout premier monitaur à y'être connecté.

ISi vous ajoutez le moniteur LCD BenQ à un ordinateur existant auquel un autre moniteur a déjà été connecté (et qui a un pilote de moniteur installé), ne suivez pas ces instructions. Suivez au contraire les instructions suivantes de la Mise à niveau du moniteur sur un ordinateur existant.

1. Suivez les instructions de la section 3 : Installation matérielle du moniteur à la page 6. Lorsque Windows démarre, il detecte automatiquement le nouveau moniteur et lance l'assistant Nouveau matériel détecté. Suivez les invites jusqu'à l'affichage de l'option pour installer les pilotes de péripérisque matériel.
2. Cochez l'option Recherche les pilotes logiciels à cet emplacement, et cochez l'option pour l'emplacement correct des fichiers de pilote.
3. Localisez les fichiers de pilote et cliquez sur Suivant.
4. Cliquez sur Teminer.
5. Redemarrez l'ordinateur.

Mise à niveau du moniteur sur un ordinateur existant

Cette instruction donne la procédure détaillée pour la mise à jour manuelle du logiciel pilote du moniteur existant sur votre ordinateur Microsoft Windows. Il est testé actuellément compatible pour les systèmes d'exploitation Windows XP, Windows Vista et Windows 7.

Il est possible que le pilote du moniter LCD BenQ fonctionne parfaitement avec d'autres versions de Windows, cependant au moment ou ce manuel est ecrit, BenQ n'a effectue aucun test de ce pilote sur d'autres versions de Windows et ne peut pas garantir son fonctionnement sur ces systèmes.

L'installation du pilote logiciel de moniteur consiste à selectionner un filchier d'information (.inf) approprié parmi les fichiers de pilote télécharges pour le modele spécifique de moniteur que vous avez connecté, et à laisser Windows installer les fichiers de pilote correspondants. Il est seulement nécessaire de le diriger dans la bonne direction. Windows a un Assistant Mise à jour de pilote de péripérisque pour automatiser la tâche et vous guider dans la selection du filchier et le processus d'installation.

Voir:

Comment installer sur les système Windows 7 (certains modèles seulement) à la page 13.
Comment installer sur les systèmes Windows Vista à la page 14.
- Pour installer sur le système Windows XP à la page 15.

Comment installer sur les système Windows 7 (certains modèles seulement)

1. Ouvrez les Propriétés d'affichage.

Allez à Demarrer, Panneau de configuration, Matériel et audio, Periphériques et imprimantes et cliquez-droit sur votre moniteur dans le menu.

Par ailleurs, cliquez-droit sur le bureau et selectionnez Personaliser, Affichage, Periphériques et imprimantes et cliquez-droit sur votre moniteur dans le menu.

1. Cliques sur l'onglet Matériel.
2. Cliquez sur Moniteur Plug-and-Play générique, puis sur le bouton Propriétés.
3. Cliquez sur l'onglet Pilote et sur le bouton Mettre a jour le pilote.
4. Dans la fenêtre Mettre à jour le pilote logiciel, Sélectionnez l'option Parcourir mon ordinateur à la recherche du pilote logiciel.
5. Cliquez sur Parcourir et localisez les fichiers de pilote télécharges sur Internet suivant les instructions de Tetechargement sur Internet des fichiers de pilote du moniteur LCD à la page 10.
6. Cliquez sur Suivant.

Ceci copie et installe les fichiers de pilote de moniteur appropriés sur votre ordinateur.

1. Cliquez sur Fermer.

Vou pournrez etre invite a redemarrer voire ordinateur apres la fin de la mise a jour du pilote.

Comment installer sur les systèmes Windows Vista

1. Ouvrez Afficher les paramètres.
   Cliquez du bouton croit sur le bureau et selectionnez Personneliser dans le menu auto.
   Selectionnez Afficher les paramétres dans la fenêtre Personaliser l'apparce et lessons.
   La fenêtre Afficher les paramètres s'affiche.
2. Cliquez sur le bouton Parametes avancés.
   La fenêtre Propriétés du moniteur PnP générique s'affiche.
3. Cliquez sur l'onglet Moniteur et sur le bouton Propriétés.
4. Cliquez sur Continuer dans la fenetre d'invite Contrôle du compte utilisateur.
5. Cliquez sur l'onglet Pilote et sur le bouton Mettre a jour le pilote.
6. Dans la fenêtre Mettre à jour le pilote logiciel, Sélectionnez l'option Parcourir mon ordinateur à la recherche du pilote logiciel.
7. Cliquez sur Parcourir et localisez les fichiers de pilote télécharges sur Internet suivant les instructions de Télechéargement sur Internet des fichiers de pilote du moniteur LCD à la page 10.
8. Cliquez sur Suivant.

Ceci copie et installe les fichiers de pilote de moniteur appropriés sur votre ordinateur.

1. Cliquez sur Fermer.

Vous pourrez etre invite a redemarrer voite ordinateur apres la fin de la mise a jour du pilote.

Pour installer sur le système Windows XP

1. Ouvrez les Propriétés d'affichage.

Le raccourci le plus proche pour Propriétés d'affichage est via le bureau de Windows.

Cliquez du bouton croit sur le bureau et selectionnez Propriétés dans le menu auto.

Par ailleurs, le menu de Windows pour Propriétés d'affichage est situé dans le Panneau de configuration.

Dans la version Windows XP, le Panneau de configuration estitué directement au-dessous de l'objet de menu principal Demarrer. Les options de menu affichées dépendent du type de vue selectionné pour votre système.

• Dans la vue Classique, cliquez sur Demarrer | Panneau de configuration | Affichage.
• Dans la vue Catégorie, cliquez sur Demarrer | Panneau de configuration | Apparence et thèmes | Modifier la résolution de l'écran.

La fenêtre Propriétés d'affichage s'affiche.

1. Cliquez sur I'onglet Parametes et sur le bouton Avance.

La fenêtre Propriétés avances de l'affichage s'affiche.

1. Cliquez sur l'onglet Moniteur et selectionnez Moniteur Plug and Play dans la liste.

S'il n'y a qu'un moniteur dans la liste, il sera déjà seLECTIONné pour vous.

1. Cliquez sur le bouton Propriétés.

La fenêtre Propriétés du moniteur s'affiche.

Si le pilote fourni est listed comme étant BenQ et si le modele correspondant à votre nouveau moniteur, les pilotes appropriés sont déjà installés et il n'y a rien d'autre à faire. Annules ces fenêtres de propriétés. Cependant, si BenQ n'est pas listed comme étant le fabricant ou si le modele correct n'est pas actuellément affché, il est nécessaire de continuer avec ces instructions.

1. Cliquez sur l'onglet Driver et sur le bouton Mettre à jour le pilote.
   L'Assistant Mise à jour du matériel s'affiche. Suivez les instructions de l'assistant en notamment les étapes ci-dessous:
2. Cochez la case Installer à partir d'une liste ou d'un emplacement spécifique et cliquez sur Suivant.
3. Cochez la case Rechercher le meilleur pilote dans ces emplacements et cochez également la case Rechercher dans les medias amovibles, puis cliquez sur Suivant.

Patientez pendant que l'assistant recherche des pilotes. Lorsqu'il a terminé, l'assistant doit avoir trové et seLECTIONné le pilote BenQ correspondant à votre modèle de pilote. Ceci va installer les fichiers de pilote de moniteur appropriés sur toute ordinateur.

1. Cliquez sur Terminer.

Ceci ferme l'assistant et vous retourne à la fenêtre Propriétés du moniteur.

1. Cliquez sur Fermer, OK et sur OK.

Ceci ferme les fenêtres Propriétés d'affichage. Vous pourrez être invité à redémarrer votre ordinateur après la fin de la mise à jour du pilote.

5. Optimisation de l'image

La meilleure manière d'obtenir un affichage optimal avec une entrée analogue (D-Sub) est d'utiliser la fonction touche AUTO. Appuyez sur la touche AUTO pour optimiser l'image actuellement affichée à l'écran.

Lorsque vous connectez une sortie video numérique en utilisant un cable numérique (DVI), la touche AUTO et la fonction d'ajustement auto seront désactivées, car le moniter affichera automatiquement laICAmeille image.

Veuillez assurer que la carte graphique connectee sur votre ordinateur est configurée sur la résolution native du moniteur lorsque vous utilise la touche AUTO.

Si vous le souhaitez, vous pouvez toujours ajuster les paramètres géométriques de l'écran manuellement en utilisant les éléments du menu de géométrie. Pour vous aider dans cette tâche, BenQ a fourni un utiliser de test de l'écran que vous pouvez utiliser pour vérifier la couleur, le niveau de gris, et le gradient de ligne de l'écran. L'utilitaire est disponible sur le site web BenQ. Suivez les étapes 1 à 5 de Téléchéancement sur Internet des fichiers de pilote du moniteur LCD à la page 10, puis téléchargez le programme de test auto.exe de Pilotes sur votre ordinateur.

1. Executez le programme de test auto.exe. Vous pouze également utiliser toute autre image, celle que le bureau de votre système d'exploitation. Cependant, il est recommendé d'utiliser auto.exe. Lorsque vous executez auto.exe., un motif de test sort.
2. Appuyez la touche AUTO sur le moniteur.
3. Appuyez sur MENU sur le panneau de commande pour acceder à l'OSD.
4. Utilisez les touches ▲ ou ▼ pour sélectionner AFFICH. et appuyez la touche ENTER pour acceder au menu.
5. S'il y a du bruit vertical observé ( comme un effet de rideau-tremblement des lignes verticales), appuyez sur la touche au pour selectionner Horloge Pixel et appuyez sur la touche ENTER. Appuyez maintenant sur la touche au pour ajuster le moniteur jusqu'à la disparition du bruit.
6. S'il y a du bruit horizontal observé, appuyez sur la touche à pour selectionner Phase et appuyez sur la touche ENTER. Appuyez maintainant sur à ou pour ajuster le moniteur jusqu'à la disparition du bruit.

6. Comment ajuster votre moniteur

Le panneau de commande

1. AUTO: permet le réglage automatique de la position verticale, de la phase, de la position horizontale et de la fréquence d'horloge des pixels.
2. MENU: Active le menu principal de l'OSD et returne au menu precedent ou quitte l'OSD.
3. ▲/Touche Mode d'affichage : Pour l'ajustement haut/augmentation. C'est la touche spéciale pour le Mode d'affichage.
4. /Touche Mode : Pour l'ajustement bas/diminution. C'est la touche spéciale pour le Mode.
5. Touche ENTER: Accede aux sous-menus et seLECTIONne les éléments. Cette touche est aussi la touche spéciale pour Entrée.
6. Tension: cette touche permet demettre en marche ou d'arreter le moniteur.

OSD = Affichage à l'écran.

Les touches spéciales afficheront une échelle graduée pour ajuster la valeur de ce paramètre et ne fonctionneront que lorsque le menu OSD n'est pas actuellément affché. L'affichage des touches spéciales disparaître après quelques secondes sans activité de la touche. Voir Mode touche spéciale à la page 18.

Mode touche spéciale

Les touches du moniteur servent de touches spéciales pour fournir un accès direct à des fonctions particulières lorsque le menu n'est pas affché actuellement à l'écran.

TouchespecialeMode d'affichage

Appuyez la touche continuellement pour permuter entre Plein, Format et Overscan. Le réglage sera effectif immédiatement. Voir également Mode d'affichage à la page 25.

Touchespeciale demode

Appuyez la touche Vontuelsenment pour
passer de l'un a I'autre des 6 modes de la
fenetre principale, parmi Standard, Film,
Jeu, Photo, sRVB et Eco. Le reglage sera
effectif immediatement.
Voir egalement Mode d'imagé à la page 24.

TouchespecialeEntree

Utilisez la touche ENTER pour basculer entre les différentes entrées de signal video PC qui peuvent être connectées à votre moniteur. Le réglage sera effectif immédiatement.Voir également Entrée à la page 27.

Mode du menu principal

Vous pouvez utiliser le menu OSD (affiché à l'écran) pour ajuster tous les paramètres sur votre écran.

Appuyez la touche MENU pour afficher le menu principal suivant de l'OSD.

Il y a 4 menus principales de l'OSD :

1. Affich.
2. Image
3. Image Avancee
4. Systeme

Utilisez les touches (haut) ou (bas) pourmettre un element du menu en surbrillance et appuyez la touche ENTER pour afficher les parametes de 1'element du menu.

Les langues du menu OSD peuvent etre differentes du produit fourni dans voitre region, voir Langue a la page 27 u-dessous de « Parametes OSD » pour plus de details.

Pour plus d'informations sur chaque menu, veuillez consulter les pages suivantes:

• Menu Affich. à la page 20
• Menu Image à la page 22
• Menu Image Avancée à la page 24
• Menu System à la page 27

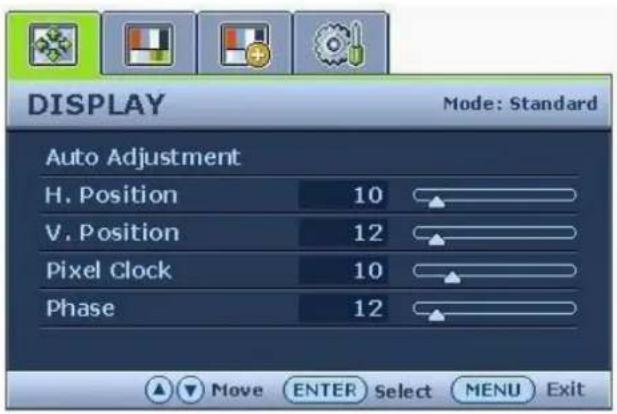

Menu Affich.

1. Appuyez la touche MENU pour afficher le menu principal.
2. Appuyez les touches pour selectionner AFFICH., puis appuyez la touche ENTER pour acceder au menu.
3. Appuyez les touches pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER pour selectionner cet élément.
4. Appuyez les touches pour faire des ajustements ou des sélections.
5. Pour returnez au menu précédent, appuyez le bouton MENU.

Élément Fonction Fonctionnement Plage
Ajustement auto		Optimise et ajuste les paramètres de l'écran automatiquement pour vous. La touche AUTO est la « touche spéciale » pour cette fonction.Lorsque vous connectez une sortie video numérique en utilisant un cable numérique (DVI), la touche AUTO et la fonction d'ajustement auto seront désactivées.	Appuyez la touche ENTER pour sélectionner cette option et effectuer l'ajustement.
Position H. Ajuste la position horizontal de l'image sur l'écran.		Appuyez les touches à ou pour ajuster la valeur.	0 à 100
Position V. Ajuste la position verticale de l'image sur l'écran.			0 à 100
Horloge Pixel Ajuste la fréquence de l'horloge pixel pour synchroniser avec le signal video analogue en entrée. N'est pas applicable à un signal d'entrée numérique. Voir également : Optimisation de l'image à la page 16.			0 à 100
Phase Ajuste la phase de l'horloge pixel pour synchroniser avec le signal video analogue en entrée. N'est pas applicable à un signal d'entrée numérique. Voir également : Optimisation de l'image à la page 16.			0 à 63

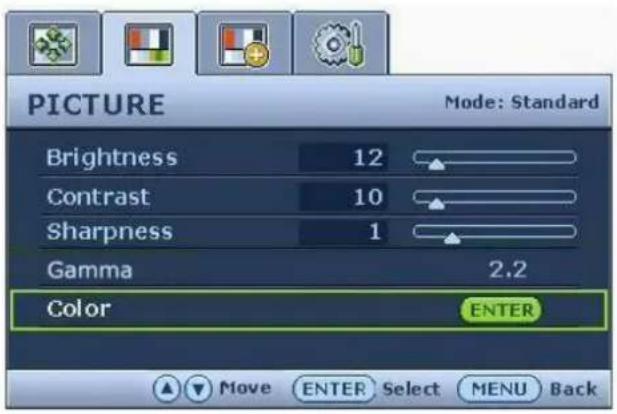

Menu Image

1. Appuyez la touche MENU pour afficher le menu principal.

2. Appuyez les touches pour selectionner IMAGE, puis appuyez la touche ENTER pour acceder au menu.

3.Appuyez les touches A pour deplacer la surbrillance a un element du menu, puis appuyez la touche ENTER pour selectionner cet element.

1. Appuyez les touches pour faire des ajustements ou des sélections.

2. Pour returnez au menu précédent, appuyez le bouton MENU.

Élément Fonction Fonctionnement Plage
Luminosité Ajuste le balance entre les niveaux lumineux et sombres.		Appuyez la touche ▲ pour augmenter la luminosité et appuyez la touche ▼ pour diminuer la luminosité.	0 à 100
Contraste Ajuste le degré de différence entre les points sombres et les points lumineux.		Appuyez la touche ▲ pour augmenter le contraste et appuyez la touche ▼ pour diminuer le contraste.	0 à 100
Finesse Ajuste la clarté et la visibilité des contours des sujets dans l'image.		Appuyez la touche ▲ pour améliorer la nettété de l'image et appuyez la touche ▼ pour avoir un effet doux à l'image.	1 à 5
Gamma Réglez la luminescence du ton. La valeur par défaut est 2,2 (la valeur standard pour Windows).		Appuyez la touche ▲ pour augmenter la valeur gamma (le ton devient plus nombre) et appuyez la touche ▼ pour diminuer la valeur gamma (le ton devient plus clair).	1,8 à 2,6
Les options ci-dessus pour Luminosité, Contraste, Finesse et Gamma ne sont disponibles qu'en mode Standard.
Couleur - Appuyez ENTER pour acceder au menu Couleur.
Ce menu Couleur n'est disponible qu'en mode Standard.
Normal Permet	aux photos d'être affichées en couleurs naturelles. C'est la couleur par défaut de l'usine.	Appuyez les touches ▲ ou ▼ pour sélectionner cette option.
Bleuâtre Applique	que une teinte froide à l'image. Elle est prédéfinie à l'usine à la couleur blanche standard de l'industrie informatique.
Rougeâtre Applique	que une teinte chaude à l'image. Elle est prédéfinie à l'usine à la couleur blanche standard de la presse.
Utilisat. Personnaliste	la teinte de la couleur de l'image. Le mélange des couleurs primaires Rouge, Vert et Bleu peut être modifié pour changer la teinte de la couleur de l'image. La diminution d'une ou plusieurs des couleurs réduira leur influence respective sur la teinte de la couleur de l'image. P. ex. si vous réduisez le niveau bleu, l'image prendra graduallement une teinte jaunâtre. Si vous réduisez le vert, l'image prendra une teinte magenta.	Appuyez les touches ▲ ou ▼ la touche ENTER pour sélectionner Rouge, Vert ou Bleu. Puis utiliser les touches ▲ ou ▼ pour ajuster les couleurs.	• Rouge (0 à 100) • Vert (0 à 100) • Bleu (0 à 100)
	Teinte : Réglez le degré de perception des couleurs.	Appuyez les touches ▲ ou ▼ pour ajuster la valeur.	0 à 100
	Saturation : Réglez le degré de pureté des couleurs.	Appuyez les touches ▲ ou ▼ pour ajuster la valeur.	0 à 100
	Les options ci-dessus pour Teinte et Saturation ne sont disponibles que si la source de signal est Video composante.
Réinit. couleur	Réinitialise les régliages de couleur personnelisés Utilisat. aux valeurs par défaut de l'usine.	Appuyez la touche ▲ ou ▼ pour changer les régliages.	• OUI • NON
Appuyez MENU pour quitter le menu Couleur.

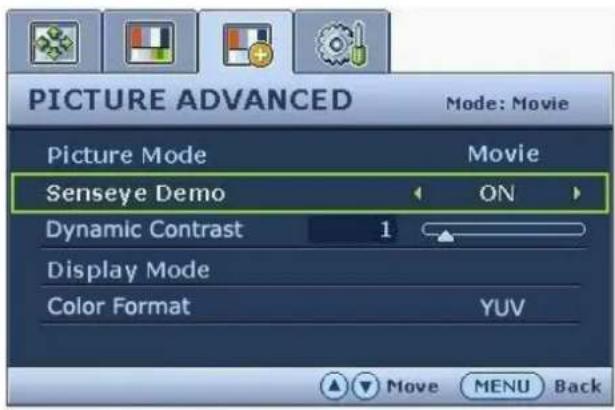

Menu Image Avancée

1. Appuyez la touche MENU pour afficher le menu principal.

2. Appuyez les touches pour selectionner IMAGE AVANCEE, puis appuyez la touche ENTER pour acceder au menu.

3.Appuyez les touches pour déplacer la surbrillance a un élément du menu, puis appuyez la touche ENTER pour selectionner cet élément.

1. Appuyez les touches pour faire des ajustements ou des sélections.

2. Pour returnez au menu précédent, appuyez la touche MENU.

Élément Fonction Fonctionnement Plage
Mode d'image SLECTIONnez un mode d'image qui correspond le mieux au type d'images sur l'écran. • Standard - pour des applications PC de base. • Film - pour afficher les vidéo. • Jeu - pour les yeux vidéo. • Photo - pour afficher des images fixes. • sRVB - pour une(Meilleure représentation de la correspondance des couleurs avec les périphériques, telles que les imprimantes, les apparciels photo numériques, etc. • Éco - pour économiser l'électricité avec une faible consommation d'énergie en fournissant la luminosité minimale pour tous les programmes exécutés.		Appuyez les touches ▲ ou ↓ pour ajuster la valeur.	• Standard • Film • Jeu • Photo • sRVB • Éco
Présentation Affiche l'aperçu des images à l'écran avec le mode sélectionné dans Mode d'image. L'écran sera divisé en deux fenêtres. La fenêtre de gauche est une démonstration des images en mode Standard, alors que la fenêtre de droite présente les images avec le mode spécifique.		Appuyez les touches ▲ ou ▼ pour modifier les paramètres.	• ACTIVÉ • DÉSACT
Dynamic Contrast (disponible lorsque Mode d'image est régle sur Film, Jeu ou Photo)	La fonction permet de détecter automatiquement la distribution d'un signal visuel en entrée, puis de créé le contraste optimal.	Appuyez la touche ENTER pour sélectionner cette option. Appuyez les touches ▲ ▼ pour modifier les paramètres.	0 à 5
Mode d'affichage	Cette fonction est fournie pour permettre un autre format 16:9 que d'être affché sans distorsion géométrique. • Suralbayage - Agrandit légèrement l'image d'entrée. Utilisez cette fonction pour cacheur le bruit de corduregilant s'il estprésent Autour de votre image. • Plein - Échelonne l'image d'entrée pour replir l'écran. Idéal pour les images au format 16:9. • Format - L'image d'entrée est affichée sans distorsion géométrique replissant autant que possible l'affichage. Les images 16:9 repliront l'écran horizontally et les images 4:3 repliront l'écran verticalement.	Appuyez la touche ▲ ou ▼ pour changer les réglages. □ Les options au-dessous de Mode d'affich seront différentes selon les sources de signal d'entrée.	Quand la source de signal est une source DVI ou D-Sub, et l'image en entrée est de format non large: • Plein • Format Ou Quand la source de signal est une source D-Sub (VGA converti depuis Composantes): • Surbalayage • Plein • Format
Format couleur	Détermine l'espace de couleur (RVB ou YUV) en fonction du signal video déetecté suivant : • D-Sub (VGA) depuis le PC : Le Format couleur par défaut est RVB. • D-Sub (VGA converti depuis Composantes) depuis un apparil video : Le Format couleur par défaut est YUV.	Appuyez la touche ENTER pour sélectionner cette option. Appuyez les touches ▲ □ pour modifier les paramètres.	• RVB • YUV
	Il peut être nécessaire de régler manuellement le Format couleur si les couleurs affichées sur l'écran du monitre ne s'affichtent pas correctement. • DVI : Le Format couleur est réalisé automatiquement sur RVB.

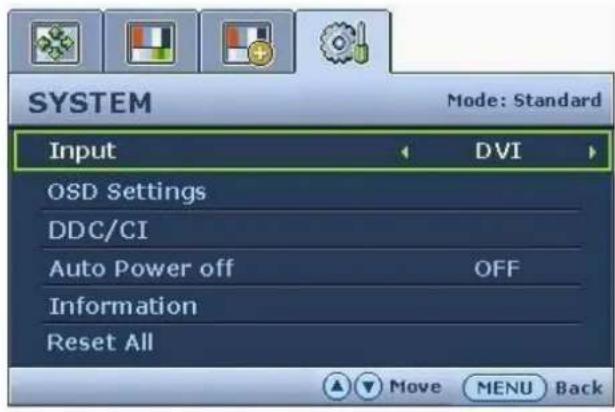

Menu System

1. AAppuyez la touche MENU pour afficher le menu principal.

2. Appuyez les touches pour selectionner SYSTÉME, puis appuyez la touche ENTER pour acceder au menu.

3. Appuyez les touches pour déplacer la surbrillance à un élément du menu, puis appuyez la touche ENTER pour sélectionner cet élément.

4. Appuyez les touches pour faire des ajustements ou des sélections.

5. Pour returnez au menu précédent, appuyez le bouton MENU.

Élément Fonction Fonctionnement Plage
Entrée Utilissez	cesi pour changer l'entrée à celle appropriée pour votre type de connexion de cable video.	Appuyez la touche ▲ ou ▼ pour changer les régles.	D-Sub (VGA) DVI
Paramètres OSD - Appuyez ENTER pour accéder au menu Paramètres OSD.
Langue Définit la langue du menu OSD.	Les options de langue affichées à l'écran peuvent être différentes de celles affichées à droite, selon le produit fourni dans notre région.	• English • Français • Deutsch • Italiano • Español • Polski • 日本語 • Česky • 繁體中文 • Magyar • 简体中文 • SICG/BiH/CRO • Română • Nederlands • Pycckn • Svenska • Português
Position H. Ajusté la position horizontal du menu OSD.		Appuyez les touches à pour ajuster la valeur.	0 à 100
Position V. Ajusté la position vertical du menu OSD.			0 à 100
Temps d'affichage	Ajusté le temps d'affichage du menu OSD.		• 5 s • 10 s • 15 s • 20 s • 25 s • 30 s
Verrou OSD évite que les réglages de l'écran soient changés accidentellement. Lorsque cette fonction est activée, le fonctionnement des commandes OSD et des touches spéciales sera déactivé.		Appuyez les touches à pour ajuster la valeur. Pour déverrouiller les commandes OSD lorsqu'OSD est régisé sur verrouillé, appuyez et maintenez la touche « MENU » pendant 15 secondes pour accéder à l'options « Verrou OSD » et effectuer les modifications. Vous pouvez également utiliser les touches à pour sélectionner « NON » dans le sous-menue « Verrou OSD » au-dessous du menu « Paramètres OSD » et tous les commandes OSD seront accessibles.	• OUI • NON
Appuyez MENU pour quitter le menu Paramètres OSD.
DDC/CI* Permet aux paramètres du moniteur d'être définis via le logiciel sur l'ordinateur.		Appuyez la touche ENTER pour sélectionner cette option. Appuyez les touches à pour modifier les paramètres.	• ACTIVÉ • DÉSACT
Alim. auto. désact.	Paramétrz le temps au bout duquel l'écran s'éteindra automatiquement et se mettra en mode économique d'énergie.	Appuyez la touche ENTER pour sélectionner cette option. Appuyez les touches à pour modifier les paramètres.	• DÉSACT • 10 min • 20 min • 30 min

Information Affiche les régles actuels des propriétés de l'écran.		EntréeRésolution actuelleRésolution optimale(meilleure avec le monitér)Nom de modèle
Rétablit tout Rétablit tous les régles de mode, de couleur et de géométrie aux valeurs par défaut de l'usine.	Appuyez les touches à ou pour ajuster la valeur.	OUINON

*DDC/CI est l'acronyme de Display Data Channel/Command Interface, qui a été développée par la Video Electronics Standards Association (VESA) pour étendre le standard DDC existant. La capacité DDC/CI permet aux commandes du moniteur d'être envoyées via logiciel pour les diagnostics à distance.

7. Dépannage

Foire aux questions (FAQ)

⑦ L'image est floue :

Lisez les instructions de Ajuster la résolution de l'écran à la page 32, pour selectionner la résolution et la fréquence de rafraîchissement appropriées.

⑦ Utilisez-vous un cable d'extension VGA ?

Effectuez un test après avoir retire le cable d'extension. L'image est-elle a present correctement mise au point? Si ce n'est pas le cas, optimisez l'image en executant les instructions de Ajuster la résolution de l'écran à la page 32. Lorsqu'on utilise un cable d'extension, il est normal que l'image puisseprésenter un certain flou du à des pertes lors du trajet du signal dans le cable. Vous pouvez réduire ces pertes en employant un cable d'extension doté d'une meilleure conductivité ou un amplificateur intégré.

⑦ L'imag n'est-elle floue qu'a une résolution inférieure à la résolution native (maximale)?

Lisez les instructions de Ajuster la résolution de l'écran à la page 32. Sélectionnez la résolution native.

⑦ Des erreurs de pixels sont visibles :

Certsaints pixels sont tous noirs, un ou plusieurs pixels sont tous blancs, un ou plusieurs pixels sont tous rouges, verts, bleus ou d'une autre couleur.

Nettoyez I'ecran LCD.
- Mettez sous tension puis hors tension.
- Il s'agit de pixels qui restent allumés ou éteints en permanence, c'est un défaut naturel se produitant dans la technologie LCD.

⑦ Les couleurs de l'image ne sont pas correctes :

IL'image presente une teinte jaunatre, bleutée ou rosée.

Selectionnez MENU > IMAGE > Couleur > Réinit. Couleur, puis désisissez « OUI » dans la boîte de message « ATTENTION » pour réinitialiser les réglages de couleurs aux valeurs par défaut de l'usine.

Si l'image n'est always pas correcte et que la couleur de l'OSD est elle aussi anormale, l'une des trois couleurs primaires est absente du signal d'entrée. Verifiez alors les connecteurs du cable de signal. Si vous constazez qu'une broche est pliee ou cassee, contactez votre revendeur.

Aucune image n'est visible :

Le témoin de l'écran est-il de couleur verte?

Si le témoin LED est allumé en vert et que le message « Hors de portée » s'affiche à l'écran, cela signifie que vous utilisez un mode d'affichage non pris en charge par le moniteur. Changez alors le paramétrage en selectionnant un mode d'affichage admis. Veuillez lore Modes d'affichage prédéfinis à la page 34.

⑦ Une légère ombre de l'image statique affichée est visible à l'écran :
- Activez la fonction de gestion de l'alimentation pour permettre à votre ordinateur et votre moniteur d'entrée en mode de veilleasse consommation lorsqu'ils ne sont pas utilisés.
- Utilisez un écran de veille pour éviter la détention des images.
⑦ Le témoin de l'écran est-il de couleur orange?
Si le témoin LED est allumé en orange, le mode d'économie d'énergie est actif. Appuyez sur n'importe qu'elle touche du clavier ou déplacez la souris. Si cette action ne résout pas le problème, vérifie les connecteurs du cable de signal. Si vous constatiez qu'une broche est piée ou cassée, contactez votre revendeur.
⑦ Le témoin de l'écran est-il étant?
Contrôlez la prise secteur, l'alimentation électrique externe et l'interrupteur de mise sous tension.
⑦ L'image est déformée, clignote ou scintille :
Lisez les instructions de Ajuster la résolution de l'écran à la page 32, pour selectionner la résolution et la fréquence de rafraîchissement appropriées.
⑦ Youusutilizezle moniteurdans saresolutionnative,maisl'imagestoujoursdeformée.
Les images de sources différentes peuvent apparaître déformées ou étiérée sur le moniteur utilisé dans sa résolution native. Pour la performance d'affichage optimale de chaque source d'entrée, vous pouvez utiliser la fonction « Mode d'affichage » pour définir un format approprié pour les sources d'entrée. Voir Mode d'affichage à la page 25 pour des détails.
⑦ L'imagé est déplaced dans une direction déterminée :
Lisez les instructions de Ajuster la résolution de l'écran à la page 32, pour sélectionner la résolution et la fréquence de rafraîchissement appropriées.
⑦ Les commandes OSD sont inaccessibles :
- Pour déverrouiller les commandes OSD lorsqu'OSED est régèle sur verrouillé, appuyez et maintenez la touche « MENU » pendant 15 secondes pour acceder à l'option « Verrou OSD » et effectuer les modifications.
- Vous pouvez également utiliser les touches ou pour sélectionner « NON » dans le sous-menu « Verrou OSD » au-dessous du menu « Paramètres OSD » (Menu SYSTÉME) et tous les commandes OSD seront accessibles.

Pour plus d'aide?

Si vous ne parvenez pas à résoudre vos problèmes en suivant les instructions de ce manuel, contactez votre revendeur ou envoyez-nous un courrier électronique à l'adresse suivante: [e-mail].

Ajuster la résolution de l'écran

Du fait de la nature de la technologie d'affichage à cristaux liquides (LCD), la résolution de l'image est toujours fixe. Pour la meilleure performance de l'affichage, veuillez régler l'affichage à sa résolution maximale avec un format de 16:9. Ceci est appelé la « résolution native » ou résolution maximale, c'est à dire l'image la plus claire. Veuillez vous reporter au tableau ci-dessous pour la résolution native de votre LCD. Des résolutions plus faibles sont affichées sur un écran complet via un circuit d'interpolation. Un flou de l'image sur les limites entre les pixels peut se produit avec la résolution extrapolée selon le type d'image et sa résolution initiale.

Modèle Résolution native

V2410B 1920 x 1080

V2410T 1920 x 1080

Pour utiliser pleinement la technologie LCD vous devez selectionner le parametre de résolution native de l'écran de votre ordinateur comme décrit ci-dessous. Il faut savoir que toutes les cartes video ne fournissant pas cette valeur de résolution. Si la vente ne le fait pas, visitez le site Web du fabricant de votre carte video pour un pilote mis à jour pour votre modele de carte video qui prend en charge cette résolution. Les pilotes video logiciels sont souvent mis à jour et disponibles pour de nouvelles résolutions video matérielles. Si nécessaire, il peut être nécessaire de replacer etmettre à jour votre carte video matérielle pour pouvoir prendre en charge la résolution native du moniteur.

1. Ouvrez les Propriétés d'affichage et Sélectionnez l'onglet Paramètres.

Voussousvez ouvr les Proprietes d'affichage en cliquant du bouton droit sur le bureau et en selectionnant Proprietes dans le menu auto.

1. Utilisez le curseur dans la section « Zone écran » pour ajuster la résolution de l'écran.

Selectionnez la résolution recommendee (résolution maximale), puis cliquez sur Applquier.

Si vous selectionnez une autre résolution, il faut savoir que cette autre résolution est interpolée et peut ne pas afficher exactement l'image à l'écran aussi bien que le ferait le paramètre de résolution native.

1. Cliquez sur OK puis sur Oui.
2. Fermez la fenêtre Propriétés d'affichage.

Si la source d'entrée ne fournit pas une image avec format 16:9, l'image affichée peut apparaitre étiérée ou déformée. Pour conserver le format d'origine, les options d'échéonnage de l'image se trouvent dans le réglage « Mode d'affichage ». Voir Mode d'affichage à la page 25 pour plus d'informations.

Ajuster le taux de rafraîchissement de l'écran

Il n'est pas nécessaire deCHOISIR le taux de rafraichissement le plus elevé sur un écran LCD, car il n'est pas possible techniquement à un écran LCD de scintiller. Les meilleurs résultats seront obtenus en utilisant les modes d'usine déjà définis dans votre ordinateur. Consultez le chapitre suivant pour les modes d'usine: Modes d'affichage prédéfinis à la page 34.

Vouss povez choisir 59,934 Hertz pour la résolution native de 1920× 1080 . N'est pas applicable pour tous les modetes. Veuillez you reporter au tableau de la page 32.

1. Double-cliquez sur I'icone Affichage dans le Panneau de configuration.
2. Dans la fenêtre Propriétés d'affichage, sélectionnez l'onglet Paramètres et cliquez sur le bouton Avancé.
3. Sélectionnez l'onglet Adaptateur et sélectionnez un taux de rafraîchissement approprié pour correspondre à un des modes d'usines applicables listed dans le tableau des specifications.
4. Cliquez sur Modifier, OK, puis sur Oui.
5. Fermez la fenetre Propriétés d'affichage.

Modes d'affichage prédéfinis

Mode d'affichage entrant (synchronisation d'entrée)
Résolution 24W	1920x1080
640x480@60Hz v
640x480@75Hz v
720x400@70Hz v
800x600@60Hz v
800x600@75Hz v
832x624@75Hz v
1024x768@60Hz v
1024x768@75Hz v
1152x870@75Hz v
1280x720@60Hz v
1280x960@60Hz v
1280x1024@75Hz v
1360x768@60Hz v
1600x900@60Hz v
1680x1050@60Hz v
1920x1080@60Hz v

• L'image peut disparaître ou se brouiller à la suite de différences de fréquence de signal lorsque vous utilisez une carte VGA non conforme aux normes habituelles. Il ne s'agit toute fois pas d'une erreur. Vous pouvez résoudre ce problème en modifier un réglage automatique ou en modifier manuellement le réglage de phase et de fréquence des pixels dans le menu « AFFICH. »
• Pour prolonger la longévite de l'appareil, il est conseillé d'employer la fonction d'économie d'énergie de l'ordinateur.

Mise au rebus des Déchets d'Equipement Electrique et Electronique par les propriétaires de résidences privées dans l'Union Européenne. Ce symbole sur le produit ou sur son emballage indique qu'il ne doit pas être jeté avec vos ordures menagères. Il est de votre responsabilité d'en-disposer en l'amenant à un endroit désigné de collecte pour le recyclage de tous vos déchets d'equipements electrique etlectronique. Pour de plus amples renseignements au sujet du recyclage de cet équipement veuillez contacter le bureau local de notre ville, toute service de ramassage des ordures menagères ou le magasin où vous avez acheté le produit. Le recyclage des matières aidera à conserver les ressources naturelles et à s assurer que ce sera recyclé d'une façon que cela protège la santé humaine et l'environnement.

WEEE-Richtlinie
