NEOX 170 VELOCITY SE - Enceintes de voiture BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceintes de voiture composants (kit 2 voies)
Marque	Blaupunkt
Modèle	NEOX 170 VELOCITY SE
Gamme	Velocity
Composants	Woofer, tweeter, filtre passif
Diamètre du woofer	165 mm (6.5 pouces)
Diamètre du tweeter	25 mm (1 pouce)
Puissance RMS recommandée	60 W
Puissance maximale	120 W
Impédance	4 ohms
Sensibilité	90 dB (estimation)
Réponse en fréquence	40 Hz - 20 kHz (estimation)
Fréquence de coupure du filtre	3 kHz (estimation)
Matériau du cône	Polypropylène
Matériau du tweeter	Dôme textile
Section de câble recommandée	2,5 à 4 mm²
Alimentation	Via système audio du véhicule (12 V)
Poids par haut-parleur	Environ 1,2 kg
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Sécurité	Débrancher la batterie avant l'installation
Accessoires inclus	Câbles, vis, gabarits de montage
Garantie	2 ans

FOIRE AUX QUESTIONS - NEOX 170 VELOCITY SE BLAUPUNKT

Comment installer les tweeters des enceintes NEOX 170 VELOCITY SE ?

Pour un positionnement optimal, installez d'abord tous les éléments sauf les tweeters. Asseyez-vous sur le siège conducteur et tenez chaque tweeter sur le revêtement intérieur de la portière. Choisissez un morceau de musique riche en aigus et déplacez les tweeters jusqu'à obtenir la meilleure reproduction. Pour la plupart des véhicules, installez les tweeters à hauteur moyenne, le plus loin possible vers l'avant, dans la portière.

Quelle section de câble utiliser pour brancher les enceintes ?

Utilisez des câbles avec une section de 2,5 à 4 mm². Séparez les câbles des haut-parleurs des câbles électriques du véhicule pour éviter les interférences.

Puis-je monter les enceintes sur la tablette arrière ?

Oui, le montage sur la tablette arrière ou sur les couvercles de bagages est possible. Les haut-parleurs pour graves passent souvent dans les trous de montage existants. Utilisez un gabarit adaptateur que vous pouvez acheter ou découper dans du bois.

Comment améliorer la qualité sonore (staging) de mes enceintes ?

Un bon staging nécessite une courbe de fréquence linéaire et une installation précise. Les haut-parleurs Velocity offrent une courbe particulièrement linéaire et de faibles distorsions. Positionnez les tweeters comme indiqué dans la notice pour une image acoustique réaliste.

Que faire si le son est distordu ?

Vérifiez que les haut-parleurs sont montés sur une base fixe et étanche à l'air. Une base vibrante peut créer des sons indésirables. Assurez-vous également que le câblage est correct et que les filtres de fréquences sont bien connectés.

Dois-je débrancher la batterie avant d'installer les enceintes ?

Oui, il est impératif de débrancher le pôle négatif de la batterie pendant toutes les opérations de montage et de branchement pour éviter tout court-circuit.

Quels sont les risques de percer des trous pour l'installation ?

En perçant des trous, veillez à ne pas endommager les éléments du véhicule comme la batterie, les câbles ou la boîte à fusibles. Tenez également compte des dispositifs de sécurité (airbag, alarmes, ordinateur de bord).

Comment nettoyer les haut-parleurs ?

Nettoyez les haut-parleurs avec un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager les matériaux.

Quelle est la différence entre un kit composant et des enceintes coaxiales ?

Un kit composant (comme le NEOX 170 VELOCITY SE) sépare le woofer, le tweeter et le filtre passif pour une meilleure qualité sonore et un staging plus précis. Les enceintes coaxiales intègrent tous les éléments dans un seul haut-parleur, ce qui est plus simple à installer mais offre généralement une qualité inférieure.

Où trouver le gabarit de montage pour mes enceintes ?

Vous pouvez acheter un gabarit adaptateur prêt à l'emploi ou le découper vous-même dans une pièce de bois. Pour les montages sur tablette arrière, les haut-parleurs passent souvent dans les trous existants sans nécessiter de gabarit.

MODE D'EMPLOI NEOX 170 VELOCITY SE BLAUPUNKT

Conseils pour l'installation et l'utilisation

NeoX 170

Limited Edition

Velocity

CAR HIFI PRO COMPONENTS

BY

● BLAUPUNKT

INTRODUCTION

Nous vous félicitons pour l'acquisition de votre nouveau produit Velocity!

Nos ingénieurs ont, après un travail de conception et de développement intensif, créé les nouveaux haut-parleurs de la gamme Velocity qui offrent une qualité de son optimale. Afin de garantir la haute qualité du système et la fiabilité de ce dernier, nous vous recommandons de faire installer les haut-parleurs de la gamme Velocity par un revendeur autorisé de produits Velocity.

Pour de plus amples informations relatives à nos produits Velocity, veuillez consulter notre page sur Internet à l'adresse suivante: http://www.velocity.de

Indications de sécurité

Veuillez lire les instructions de montage et de raccordement avant de monter votre haut-parleur.

Débrancher le pôle négatif de la batterie pendant les opérations de montage et de branchement.

Prendre note des indications de sécurité du fabricant du véhicule (airbag, alarmes, ordinateur de bord, dispositifs de blocage des roues). En percant des trous, veiller à ce que les éléments du véhicule (batterie, cable, boîte à fusibles) ne soient pas endommagés.

QUALITE DU SON ET VOLUME

QUALITE DU SON

Pour un système audio de haute qualité, on réalise une reproduction originale avec une courbe de fréquence exacte et un staging précis, c'est-à-dire la reproduction d'un événement sonore précis avec une longueur, une amplitude et une profondeur bien définie. Une courbe de fréquence linéaire reproduit alors les aigus, tels que les cymbales et les voix humaines, ainsi que la plupart des instruments en une qualité authentique - même les sons très graves des synthétiseurs et tambours. En outre, la couleur du son (la reproduction précise d'un instrument), la linéarité (qualité uniforme du son indépendamment du volume d'écoute) et la pureté du son (reproduction sans distorsion du signal original) revêtent une grande importance. Les haut-parleurs Velocity offrent ces caractéristiques avec une courbe de fréquence particulièrement linéaire et des distorsions très basses.

Un bon „staging“ donne l'impression d'une scène avec différentes sources acoustiques et crée ainsi une image acoustique avec une longueur, une amplitude et une profondeur définis. La notion „imaging“ (représentation spatiale de la disposition des instruments) décrit la capacité du système audio à affecter les voix et instruments correctement et de façon réaliste tel que sur une scène imaginaire. Ici aussi, les haut-parleurs Velocity réalisent des résultats fascinants, car ils assurent avec le montage coudé des tweeters et la courbe de fréquence linéaire, même pour des angles de rayonnement relativement grands, une reproduction particulièrement naturelle du son.

CONFIGURATION A MULTIPLES CANAUX / HIGHPOWER

MONTAGE DE HAUT-PARLEURS

Les critères les plus importants pour le montage des haut-parleurs sont les suivants:

• Agencement correct des haut-parleurs
• Montage des haut-parleurs sur une base fixe
• Protection suffisante des haut-parleurs
• Câblage correct des haut-parleurs

Plus les fréquences reproduites sont graves, plus la surface de base doit être fixe, car une base vibrante agira comme un haut-parleur supplémentaire et créera des sons non désirés. Ce son secondaire peut entraver considérablement la qualité du son souhaité lui-même de telle sorte que, pour certains haut-parleurs, il en résulte une image sourde ou distordue. Il est essentiel que le système soit étanche à l'air, isolant les ondes acoustiques sortant du haut-parleur vers l'arrière des ondes acoustiques émises vers l'avant, ceci afin que la réponse des graves ne soit pas entravée et que le haut-parleur pour aigus ne donne pas un son „creux“.

Le montage du haut-parleur pour aigus est de loin moins problématique, car il ne nécessite pas un étanchement à l'air et ne vibre pratiquement pas. Les câbles du haut-parleur doivent être séparées des câbles électriques du véhicule et d'autres systèmes, ceci afin d'éviter les dérangements étrangers. Prière d'utiliser des câbles avec une section de 2,5 à 4 mm ² .

MONTAGE DU HAUT-PARLEUR POUR GRAVES DANS LE VEHICULE

MONTAGE DU HAUT-PARLEUR POUR GRAVES AUX ENDROITS PREVUS

La plupart des véhicules disponibles actuellement sur le marché disposent de couvercles de haut-parleurs intégrés adaptés harmonieusement au style de l'intérieur. Les couvercles sont en règle générale fixés à l'aide de petites vis ou d'étriers de ressort. Pour démonter un couvercle fixé par étrier, soulever prudemment le couvercle

avec un tournevis pour vis à têtes fendues (certains couvercles sont intégrés de manière fixe dans le revêtement de la portière du véhicule, ce qui nécessite alors le démontage complet du revêtement de la portière avant de pouvoir accéder au haut-parleur installé). Après avoir accédé au haut-parleur, l'enlever et le remplacer par le haut-parleur Velocity.

MONTAGE SUR LA TABLETTE ARRIERE

Le montage sur la tablette arrière ou sur les couvercles de bagages est également possible sans aucune difficulté avec ces haut-parleurs, car les haut-parleurs pour graves passent le plus souvent dans les trous de montage existants et ne nécessitent qu'un gabarit adaptateur que vous pouvez soit acheter fini ou découper dans une pièce de bois.

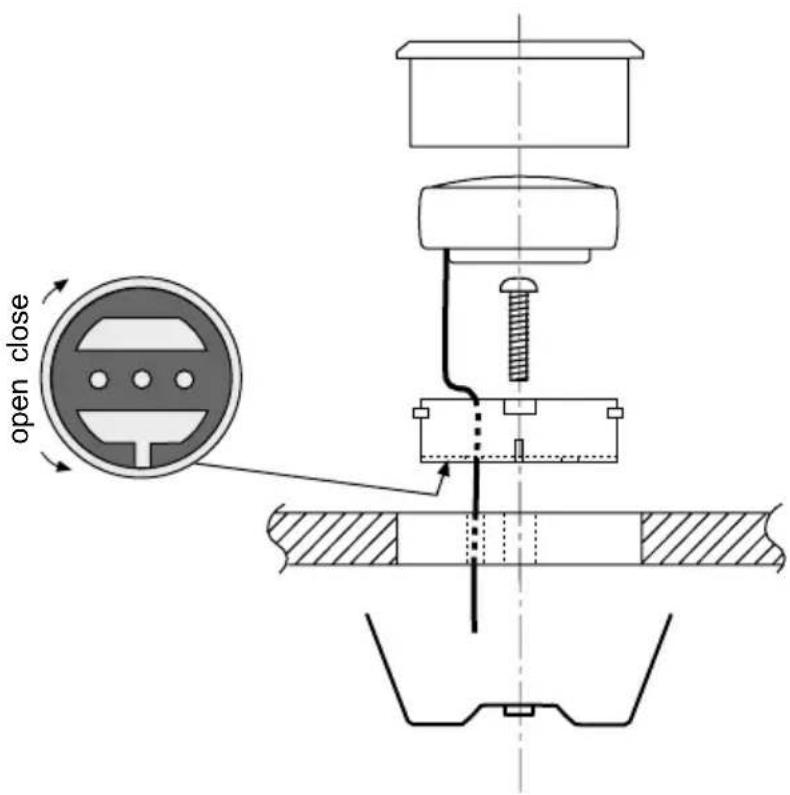

MONTAGE DU HAUT-PARLEUR POUR AIGUS DANS LE VEHICULE (cf. page 7/8)

Si les travaux d'installation ont été correctement effectués, les haut-parleurs de composants offrent pour une gamme de fréquence étendue une image acoustique extrêmement authentique, avec simultanément une affectation exacte des différentes sources sonores. Le rôle le plus important est celui que joue l'agencement des haut-parleurs pour aigus. Pour un positionnement optimal des tweeters, nous vous recommandons l'expérience simple suivante:

1. Installez tout d'abord tous les éléments, à l'exception des tweeters (c'est-à-dire les haut-parleurs, les filtres de fréquences et le câblage).
2. Demandez à une autre personne de s'asseoir sur le siège de passager, asseyez-vous vous-même sur le siège du conducteur et tenez chacun un tweeter sur le revêtement intérieur de la portière du véhicule.
3. Choisissez un morceau de musique avec beaucoup d'aigus et déplacez les tweeters jusqu'à ce que vous trouviez les positions permettant la meilleure reproduction possible des aigus tout en conservant un bon équilibre entre le canal gauche et le canal droit.
   Pour la plupart des véhicules sur le marché, il est recommandé d'installer les tweeter à une hauteur moyenne, aussi loin que possible vers l'avant, dans la portière.
4. Vous pouvez maintenant jouir à fond du superbe son dans votre voiture!
