Type de produit	Contact d'ouverture porte/fenêtre sans fil
Marque	Blaupunkt
Modèle	DCS1
Alimentation	1 pile lithium 3V CR2 (incluse)
Fréquence radio	868 MHz
Température de fonctionnement	-10°C à 40°C
Taux d'humidité	85% sans condensation
Distance maximale entre aimant et capteur	15 mm
Supervision	Commutateur JP2 : ON = désactivée, OFF = activée
Mode test	3 minutes après appui sur le bouton test
Autoprotection	Contact d'autoprotection anti-arrachement
Voyant LED	Allumé 2s : autoprotection, détection en mode test ou pile faible
Contenu du pack	1 contact, 4 vis et chevilles, 2 bandes adhésives, 1 pile CR2
Fixation	Pré-trous de fixation, vissage recommandé, adhésif possible
Repère aimant	Marque l'emplacement du capteur magnétique interne
Dimensions (estimées)	Environ 70 x 30 x 20 mm
Poids (estimé)	Environ 30 g (avec pile)

FOIRE AUX QUESTIONS - DCS1 BLAUPUNKT

Comment installer le contact d'ouverture DCS1 ?

Fixez le contact sur le cadre de la porte/fenêtre à l'aide des vis ou de l'adhésif double face. Placez l'aimant sur la partie mobile en alignant le repère aimant. L'écart entre l'aimant et le détecteur ne doit pas dépasser 15 mm. Vissez de préférence pour plus de solidité.

Comment enregistrer le capteur sur la centrale ?

Mettez la centrale en mode Enregistrement, puis appuyez sur le bouton test/enregistrement du capteur. Le code d'enregistrement est transmis. Consultez la notice de la centrale pour finaliser la procédure.

Comment changer la pile du DCS1 ?

Ouvrez le couvercle, retirez la pile usagée, appuyez plusieurs fois sur le bouton d'enregistrement pour décharger le détecteur, insérez une nouvelle pile CR2 lithium 3V en respectant la polarité, puis refermez le couvercle.

Que signifie le voyant LED allumé en continu ?

Si le voyant reste allumé pendant environ 2 secondes, cela peut indiquer une activation de l'autoprotection, une détection en mode test, ou une pile faible. Vérifiez l'état de la pile et l'autoprotection.

Qu'est-ce que la fonction supervision ?

La supervision permet au capteur d'envoyer régulièrement un signal à la centrale pour confirmer son bon fonctionnement. Activez-la en retirant le cavalier JP2 (position OFF). Par défaut, elle est désactivée (ON).

Peut-on installer le capteur sur une surface métallique ?

Non, il est déconseillé d'installer le détecteur sur une surface métallique car cela peut perturber le signal radio ou le champ magnétique.

Quelle est la portée maximale entre le capteur et la centrale ?

La portée typique est d'environ 50 m en champ libre à 868 MHz, mais peut varier selon les obstacles (murs, métal). Testez en installation réelle.

Comment tester le fonctionnement du capteur ?

Appuyez sur le bouton test : le capteur entre en mode test pendant 3 minutes. Chaque fois que le contact est ouvert/fermé, le voyant clignote. Vous pouvez aussi vérifier la réception sur la centrale.

Qu'est-ce que l'autoprotection ?

L'autoprotection est un contact qui déclenche une alarme si le capteur est arraché de son emplacement. Elle est signalée par le voyant allumé 2 secondes.

Le capteur est-il compatible avec d'autres centrales ?

Ce capteur fonctionne à 868 MHz. Il est conçu pour les centrales Blaupunkt compatibles. Vérifiez la compatibilité auprès du fabricant ou dans la notice de la centrale.

MODE D'EMPLOI DCS1 BLAUPUNKT

Contact d'ouverture porte/fenêtre sans fil (DC-S1)

Description

1. Voyant LED

2. Bouton test/enregistrement

Appuyer sur le bouton pour transmettre un code test/enregistrement et entraire en mode Test pendant 3 minutes. Le voyant s'allume à chaque fois que le contact d'ouverture est activé en mode Test.

3. Commutateur de supervision (JP2)

4. Contact d'autoprotection

L'autoprotection protège le contact d'ouverture de toute tentative d'arrachage de son emplacement.

5. Compartment à piles

6. Pré-trous de fixation

7. Languette pile

8. Repère aimant

9. Aimant

Contenu du pack

1 x Contact d'ouverture porte/fenêtre
4 x vis et chevilles
2 × bande adhésive
1 x pile 3V CR2 lithium (déjà insérée)

Commutateur de supervision (JP2)

Commutateur On

Cavalier inséré reliant les deux broches

Commutateur Off

Cavalier retired, placed sur une seule broche.

Si la supervision est activée, le capteur infrarouge transmet un signal régulièrement à la centrale qui surveille ainsi son état.

Commutateur ON = supervision désactivée (par défaut)

Commutateur OFF = supervision activée

Enregistrement

Mettre la centrale en mode Enregistrement, puis appuyer sur le bouton enregistrement pour transmettre le code d'enregistrement. Se référer à la notice de la centrale pour finir l'enregistrement.

Installation

Le contact d'ouverture dispose de 2 pré-trous sur l'intérieur de la face arrrière, là où le plastique est plus fin, pour la fixation murale.

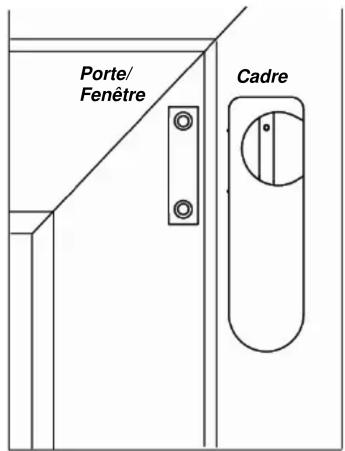

1. Le contact d'ouverture doit être installé sur le cadre de portefenêtre et l'aimant sur la portefenêtre, voir image ci-dessous. Le contact est muni d'un repère aimant pour marquer l'emplacement du contact magnétique interne. Aligner l'aimant avec le repère, l'écart entre l'aimant et le détecteur ne doit pas dépasser 15 mm.
2. Percer des trousts dans le mur en utilisant les pré-trous comme repère, puis fixer la base du contact d'ouverture sur le mur avec la visserie fournie. Il est possible d'utiliser la bande adhéasive double face fournie pour fixer le détector sur le cadre, mais nous vous recommendons de le visser.
3. Refermer le détecteur.

Lors de l'installation du détecteur, veiller à :

• L'installer le plus haut possible.
• Ne pas orienter un détecteur de mouvement vers cette fenêtre.
• Ne pas installer sur une surface métallique.

Fonctionnement

Mode Test

Appuyer sur le bouton test pour entrer en mode Test pendant 3 minutes. En mode Test, le voyant clignote à chaque fois que le contact d'ouverture est activé.

Voyant

Eteint Fonctionnement	ent normal
Allumé (2 seconds)	- Contact d'autoprotection activé - Détection de mouvement en cas de pile faible, autoprotection activée ou mode Test.

Pile

Le contact d'ouverture utilise une pile 3V CR2 lithium. Quand la pile est faible, la centrale affiche une information.

En cas de pile faible, suivre la procEDURE ci-dessous pour changer la pile.

1. Ouvrir le couvercle du détecteur.
2. Retirer la pile usagée.
3. Appuyer sur le bouton enregistrement plusieurs fois pour décharger complètement le détecteur.
4. Insérer la pile neue tout en respectant la polarité.
5. Refermer le détecteur.

Spécifications

Conditions environnementales

Température de fonctionnement: -10°C à 40°C

Taux d'humidité : 85% sans condensation

Féquence radio

868 MHz
