ZK 259 RM - Réfrigérateur Zanussi-Electrolux - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur-congélateur combiné
Marque	Zanussi-Electrolux
Modèle	ZK 259 RM
Dimensions (HxLxP) approx.	185 x 60 x 65 cm (estimation pour un combiné standard)
Poids approx.	70 kg (estimation)
Alimentation électrique	220-240 V / 50 Hz, prise avec terre
Classe climatique	SN, N, ST, T (selon plaque signalétique)
Congélation rapide	Oui, bouton Normal/Super (voyant jaune)
Voyant d'alarme	Oui, s'allume si température trop élevée
Réversibilité des portes	Oui, possible de changer le sens d'ouverture
Filtre CRISP'N FRESH	Oui, amovible, retarde la déshydratation des fruits et légumes
Dégivrage réfrigérateur	Automatique (arrêt du compresseur)
Dégivrage congélateur	Manuel, spatule en plastique fournie
Capacité de congélation	Indiquée sur la plaque signalétique (variable)
Éclairage intérieur	Ampoule remplaçable (puissance max. sur diffuseur)
Nettoyage et entretien	Nettoyage intérieur à l'eau tiède et bicarbonate ; extérieur à l'eau savonneuse ; dépoussiérage du condenseur
Sécurité	Débrancher avant nettoyage ; ne pas utiliser d'objets métalliques pour le dégivrage ; ne pas consommer de glaçons directement sortis du congélateur ; ne pas modifier l'appareil
Service après-vente	Contacter ELECTROLUX SERVICE Belgique : 02-3630444 (dépannages), 02-3630555 (pièces) ; Luxembourg : [phone]

FOIRE AUX QUESTIONS - ZK 259 RM Zanussi-Electrolux

Comment régler la température du réfrigérateur ?

Utilisez le bouton du thermostat (F) à l'intérieur du réfrigérateur. Tournez vers les chiffres les plus élevés pour plus de froid, vers les plus bas pour moins de froid. Pour arrêter le réfrigérateur, tournez sur la position «O».

Comment lancer la congélation rapide ?

Tournez le bouton (E) sur la position «S». Le voyant jaune (B) s'allume. Pour la congélation de denrées fraîches, maintenez cette position pendant 24 h, puis repassez en mode conservation.

Que faire si le voyant d'alarme (C) s'allume ?

Le voyant d'alarme s'allume lorsque la température du congélateur est trop élevée. Cela est normal à la mise en marche ou après introduction de grandes quantités d'aliments. S'il reste allumé, vérifiez la fermeture de la porte ou la température ambiante. Contactez le service après-vente si le problème persiste.

Comment dégivrer le congélateur ?

Lorsque la couche de givre atteint environ 4 mm, tournez le thermostat du congélateur sur «O» ou débranchez. Enveloppez les aliments dans du papier journal et placez-les au frais. Laissez la porte ouverte, utilisez la spatule en plastique comme gouttière et placez une cuvette pour recueillir l'eau. Ne jamais utiliser d'objet métallique. Après dégivrage, séchez et remettez en marche.

Comment inverser le sens d'ouverture des portes ?

Débranchez l'appareil. Retirez la grille d'aération, démontez la charnière inférieure, enlevez la porte inférieure, dévissez la charnière du milieu, dégagez la porte supérieure. Déplacez les pivots et les bouchons de l'autre côté. Remontez les portes et ajustez la charnière du milieu. Réinstallez la grille d'aération de l'autre côté.

Comment nettoyer le filtre CRISP'N FRESH ?

Enlevez le filtre en retournant la tablette en verre, retirez les petits cadres et sortez le filtre. Lavez-le avec un détergent pour vaisselle, ne le passez pas au lave-vaisselle. Replacez-le après séchage.

Quel est le pouvoir de congélation maximal par 24 h ?

Le pouvoir de congélation est indiqué sur la plaque signalétique à l'intérieur de l'appareil. Il varie selon le modèle. Respectez cette capacité pour garantir une congélation efficace.

Combien de temps faut-il attendre avant de brancher l'appareil après transport ?

Attendez au moins 2 heures avant de brancher l'appareil, pour permettre à l'huile du compresseur de refluer dans le circuit réfrigérant.

Que faire en cas de coupure de courant ?

N'ouvrez pas la porte. Si la coupure dure moins de 6 à 8 heures et que le congélateur est rempli, les aliments restent congelés. Sinon, consommez-les rapidement. Ne recongelez jamais un produit décongelé.

Comment changer l'ampoule d'éclairage du réfrigérateur ?

Débranchez l'appareil. Dévissez la vis de fixation du plafonnier, décrochez la partie mobile en appuyant. Remplacez l'ampoule par une de même puissance (max. indiqué sur le diffuseur). Revissez et rebranchez.

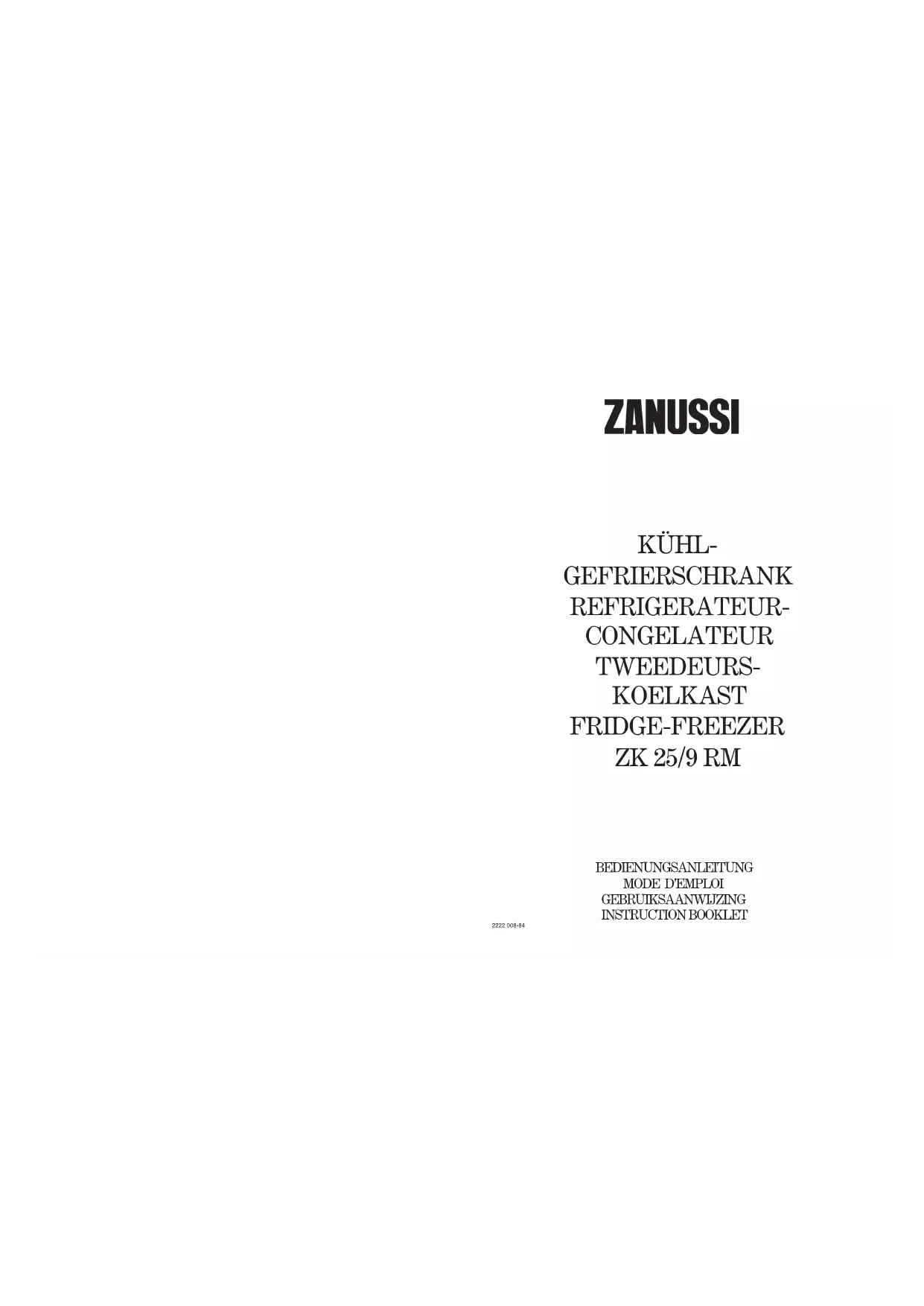

MODE D'EMPLOI ZK 259 RM Zanussi-Electrolux

Il est très important que cette notice d'utilisation soit gardée avec l'appareil pour toute future consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation suivé l'appareil, de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci et des avertissements relatifs.

Si cet appareil, muni de fermeture magnétique, doit être employé pour en remplacer un autre avec une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de mettre l'ancien appareil de côté. Cela dans le but d'éviter que des enfants pulissent s'y renfermer et se mettre ainsi en danger de mort. Ces avertissements sont donnés pour votre sûreté et pour celle d'autrui. Nous vous prions donc de bien vouloir les lire attentivement avant d'installer et d'utiliser l'appareil.

Sécurité

• Cet appareil a été conçu pour çtre utilisé par des adultes. Vellez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.
• Débranchez toujours la prise de courant avant de procéder au nettoyage intérieur et extérieur de l'appareil et au remplacement de la lampe d'éclairage (pour les appareils qui en sont équipés).
• Ne consommez pas certains produits tels que les bâtonnets glacés dçs leur sortie de l'appareil; la température trçs basse à laquelle ils se trouvent peut provoquer des brûlures.
• Cet appareil est lourd. Faites attention lors du déplacement.
• Faites trçs attention lorsque vous déplacez l'appareil afin de ne pas endommager des parties du circuit de réfrigérant et ainsi d'éviter le risque de fuites de liquide.
  • L'appareil ne doit pas ctre situé à proximité de radiateurs ou cuisiniçres à gaz.
• Evitez une exposition prolongée de l'appareil aux rayons solaires.
• Il doit y avoir une circulation d'air suffisante à la partie arrière de l'appareil et il faut éviter tout endommagement du circuit réfrigérant.
• Seulement pour congélateurs (sauf modçles encastrés): un emplacement optimal est la cave.
• Ne pas mettre d'Instruments électriques à l'intérieur de l'appareil (sorbetiçre, par exemple).

Service/Réparation

• Une éventuelle modification à l'installation électrique de votre maison qui devait ctre nécessaire pour l'installation de l'appareil ne devra ctre effectuée que par du personnel qualifié.

• Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil.

• Cet appareil contient des hydrocarbures dans son circuit de réfrigérant; l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.

• En cas de panne, n'essayez pas de réparer l'appareil vous-mçme. Les réparations effectuées par du personnel non qualifie peuvent provoquer des dommages. Contactez le Service Après-Vente le plus proche et n'exigez que des pièces détachées originales.

Installation

• Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation. Important: en cas de dommage au câble d'alimentation, il faudra le remplacer avec un câble spécial ou un ensemble disponibles chez le fabricant ou le service technique après-vente.
• L'appareil se réchauffe sensibilment au niveau du condenseur et du compresseur. Veillez à ce que l'air circule librement tout autour de l'appareil. Une ventilation insuffisante entraînerait un mauvais fonctionnement et des dommages sur l'appareil. Suivez les instructions données pour l'installation.
• A cause du système de transport, l'huile contenue dans le compresseur pourrait s'écouler dans le circuit réfrigérant. Attendez 2 heures au moins avant de brancher l'apparell pour permettre à l'huile de refluer dans le compresseur.

Utilisation

• Les réfrigérateurs et/ou congélateurs ménagers sont destinés uniquement à la conservation et/ou congélation des alliments et des boissons.
• Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +18°C et +43°C (Classe T); +18°C et +38°C (Classe ST); +16°C et +32°C (Classe N); +10°C et +32°C (Classe SN); La classe d'appartenance est indiquée sur la plaque signalétique.

Imprimé sur du papier recyclé

ATTENTION: En dehors des températures ambiantes indiquées par la classe climatique d'appartenance de ce produit, il est obligatoire de respecter les indications suivantes: lorsque la température ambiante descend sous la valeur minimum, la température de conservation du compartiment congélateur peut ne pas être garantie; il est donc conseillé de consommer les produits que ce dernier contient au plus vite.

• Un produit décongelé ne doit jamais être recongelé.
• Suivez les indications du fabricant pour la conservation et/ou congélation des aliments.
• Dans tous les appareils de réfrigération et congélation il y a des surfaces qui se couvrent de givre. Suivant le modèle, ce givre peut être éllminé automatiquement (déglvrage automatique) ou bien manuellement.
  • N'essayez jamais d'enlever le givre avec un objet métallique, vous risqueriez d'endommager irréparablement l'évaporateur. N'employez pour cela que la spatule en plastique livrée avec l'appareil.
• De même, ne décollez jamais les bacs à glace avec un couteau ou tout autre objet tranchant.
• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartiment à basse température, elles pourraient exploser.

Protection de 'environnement

Cet appareil ne contient pas, dans son circuit de réfrigérant et ses matières Isolantes, de gaz réfrigérant nocif à la couche d'ozne. L'appareil ne doit pas être mis au rebut avec les ordures ménagères et la ferraille. Il faut éviter d'endommager le circuit de réfrigérant, surtout à l'arrière de l'appareil, près de l'échangeur thermique. Vous pouvez vous renseigner sur les centres de ramassage auprès de votre bureau municipal. Les matériaux utilisés dans cet appareil identifiés par le symbole sont recyclables.

i WARNINGS

Service après vente:

Kundendlenst:

Tel.: 42 43 11

Fax: [phone]

RENSEIGNEMENTS POUR L'ÉLIMINATION DES MATÉRIAUX D'EMBALLAGE

Tous les matériaux et les accessoires utilisés pour emballer nos grands électroménagers, sauf ceux qui sont en bois recyclables et peuvent donc se récupérer.

Voici ce que nous vous conseillons:

- Déposez les emballages en papier, en carton et en carton ondulé aux endroits prévus pour le ramassage de ce genre de matériau.

- Mettez les pièces en plastique dans les conteneurs prévus à cet effet. Si ce genre de conteneurs n'existent pas encore à l'endroit où vous habitez, vous pouvez éliminer les matériaux en question en les mettant dans les ordures ménagres.

Pour les emballages de matières plastiques recyclables, par exemple:

Les exemples reportent les symboles suivants:

PE pour polyéthylçne** 02 = ^ PE-HD; 04 = ^ PE-LD

PP pour le polypropylène

PS pour le polystyrçne

PIÉCES EN MATIÈRE PLASTIQUE

Pour faciliter l'élimination et : ou le recyclage des matériaux, la plupart des pièces de l'appareil ont une contremarque qui en facilite l'identification.

SOMMAIRE

Avertissements et conseils importants 13

Renseignements pour l'élimination des

matériaux d'emballage 15

Utilisation 16

Nettoyage 16

Utilisation du congélateur - Mise en service 16

Réglage de la température 16

Congélation rapide 16

Voyant d'alarme 17

Congélation 17

Conservation des produits surgelès 17

Glaçons 17

Decongelation 17

Accumulateurs thermique 17

Utilisation du rémigerateur - Réglage de la

temperature 17 Référvation 10

Hemigeration

Tabletles amovibles 18

Positionnement des balconnets de la contre-

pune 16

Fonction/utilisation du filtre CRISP'N FRESH 18

Nettoyage du filtre 19

Consells 19

Conseils pour la réfrigération 19

Conseils pour la congelation 19

Conseils pour la surgelation 19

Entretien 20

Nettoyage 20

Arrêt prolonge 20

Changement de l'ampoule 20

Degivrage 20

Anomalle de fonctionnement 21

Installation 22

Emplacement 22

Entretoises postérieures 22

Branchement électrique 22

Réversibilité des portes 23

Conditions de garantie 24

UTILISATION

Tableau de commande

A. Voyant de fonctionnement du congélateur
B. Voyant de mise en congélation rapide
C. Voyant d'alarme
D. Bouton du thermostat du congélateur
E. Bouton de conservation / mise en congélation rapide (Normal/Super)

Nettoyage

L'appareil étant convenablement installe, nous vous conseillons de le nettoyer solgneusement avec de l'eau tiède savonneuse, pour enlever l'odeur caractéristique de «neuf».

N'utilisez pas de produits abrasifs, de poudre à récurer ni d'éponge métallique.

UTILISATION DU CONGELATEUR

Le congélateur est repéré par le symbole ×××× ce qui signifie qu'il est apte à la congélation de denrées fraîches, au stockage de produits surgelés et à la fabrication de cubes de glace.

Mise en service

Enfoncez la fiche dans la prise de courant (le voyant (A) s'allume en indiquant que l'appareil est sous tension).

Tournez le bouton du thermostat (D) vers la droite sur une position moyenne.

Le voyant (C) s'allume.

Pour arrêter l'appareil toumez le bouton du thermostat sur la position «O».

Le compartiment réfrigérateur continue à fonctionner.

Réglage de la température

La température est réglée automatiquement et peut être augmentée (moins froid) en tournant le bouton vers les numéros les plus bas ou bien diminuée (plus frold) en le tournant vers les numéros les plus élevés.

16

F.Bouton du thermostat du réfrigérateur
G. Voyant de fonctionnement du réfrigérateur

En tout cas, l'exacte position doit être repérée en considérant que la température Inteme dépend des facteurs suivants:

• température ambiante;
• fréquence d'ouverture des portes;
• quantité d'aliments conservés;
- emplacement de l'apparell.

Une position moyenne est la plus indiquée.

Pour arrêter le fonctionnement, placez l'indicateur

du bouton en correspondance du symbole «O».

Important

Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénent, placez le thermostat sur une position moins élevée, de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

Congélation rapide

Pour la mise en congélation rapide tournez le bouton (E) sur la position «S».

Le voyant (B) s'allume.

GARANTIEBEPALINGEN EN SERVICE VOOR DE BENELUX (B-NL en L)

Le voyant d'alarme s'allume lorsque la température à l'intérieur du congélateur remonte au-dessus d'une certaine valeur qui est préjudiciable à une conservation de longue durée.

Il est normal que le voyant d'alarme reste momentanément allumé lors de la mise en marche de l'apparell, c'est-à-dire jusqu'à ce que la température à l'intérieur atteigne la valeur convenant le mieux à la conservation des aliments.

Congélation

Meltez l'appareil en régime de congélation rapide. Allendez 3 heures au moins avant d'introduire les aliments frais, si vous venez de mettre l'appareil en marche.

Si le congélateur fonctionne déjà en régime de conservation, pour un meilleur résultat de congélation, commutez sur «S» au moins 24 heures avant l'introduction des aliments.

Ce temps peut être réduit en fonction de la quantité des aliments.

Maintenez ce réglage pendant les vingt-quatre heures qui suivent l'introduction du lot de denrées, puis repassez au régime de conservation. Tenez compte du pouvoir de congélation de votre appareil, c'est-à-dire de la quantité maximale de denrées pouvant être congelée par 24 heures. Le pouvoir de congélation du compartiment congélauteur est indiqué sur la plaque signalétique. Placez les aliments à congeler dans le compartiment supérieur de façon à éviter qu'ils puissent entrer en contact avec des produits déjà congelés ce qui élçverait la température de ceux-cl.

Aprçs écoulement du temps nécessaire à la congélation, répartissez les produits congelés dans les paniers, de manière à libérer les deux compartiments pour une prochaine opération de congélation.

Conservation des produits surgelés

A la première mise en fonctionnement ou après un arrêt prolongé faites fonctionner l'appareil pendant deux heures au moins, avec le bouton du thermostat sur la position de froid maximum. Ramenez ensuite le thermostat sur une position moyenne.

Comment utiliser ce compartiment au mieux: si l'on doit ranger de grandes quantités d'aliments, on peut enlever de l'appareil tous les tiroirs ou les paniers et placer directement les alliments sur les clayettes refroidissantes en faisant attention à ne pas

dépasser la limite de charge ▼ se trouvant sur le côté du compartiment supérieur (là oc il est prévu);

Attention

En cas de coupure de courant abstenez-vous d'ouvrir la porte. Si l'interruption est de courte durée (jusqu'à 6-8 heures) et si le congéiateur est rempli, il n'y a aucun risque d'altération pour les aliments. En cas contraire vous devrez consommer les aliments le plus rapidement possible (une augmentation de la température peut réduire remarquablement la durée de conservation des aliments).

Décongélation

Avant d'etre utilisés, les aliments congelés ou surgelés doivent être décongelés dans le réfrigérateur ou à température ambiante, selon le temps dont on dispose pour cette opération.

S'il s'agit de produits minces ou divisés, placez-les directement à cuire: dans ce cas le temps de cuisson sera plus long.

Glaçons

L'appareil est équipé d'un ou de plusieurs bacs à glace pour faire des glaçons. Il faut remplir ces bacs d'eau potable et les placer dans le congélateur.

N'employez pas d'objet métallique pour décoller les bacs à glace.

Accumulateur thermique

Dans le congelateur se trouvent deux accumulateurs de froid qui permettent d'augmenter la durée de conservation des aliments stockés en cas de coupure de courant ou d'anomalie de fonctionnement.

Pour des raisons de sécurité liées au transport de l'appareil, ces accumulateurs sont mis, à l'usine, dans le tiroir inférieur. Pour les utiliser correctement il faut les placer dans le tiroir supérieur, au-dessus des aliments.

UTILISATION DU REFRIGERATEUR

Réglage de la température

La température à l'intérieur du réfrigérateur est réglée par le thermostat (F). Ce thermostat comporte 6 positions de marche et une position «O». Les températures seront d'autant plus basses que le thermostat sera réglé sur une position plus élevée. Lors de la mise en service de l'apparell, nous vous conseillons d'effectuer un premier réglage sur une position moyenne.

La température à l'intérieur de l'armoire est fonction de plusieurs facteurs, tels que la température amblante, la quantité de denrées stockées dans l'appareil, la fréquence d'ouverture de la porte, l'emplacement du réfrigérateur dans le locai, etc. Il doit être tenu compte de ces facteurs dans le réglage du thermostat. Pour arrçter l'appareil tournez le bouton du thermostat sur la position «O».

Note

Si l'évaporateur du compartiment réfrigérateur se couvre anormalement de givre, ramenez progressivement la manette du thermostat sur une position inférieure jusqu'à obtenir de nouveau des périodes d'arrçt du compresseur. En effet, pour que le dégivrage du compartiment réfrigérateur se fasse automatiquement, le compresseur doit obligatoirement s'arrçter par intermittence.

Tablettes amovibles

Les gilssières se trouvant sur les parols de la cuve vous permettent de positionner les tablettes à différentes hauteurs, selon vos besoins.

Pour une meilleure utilisation de l'espace vous pouvez superposer les demi-tablettes antérieures aux demi-tablettes postérieures.

Positionnement des balconnets de la contre-porte

Il est possible de changer de place les balconnets. A cet effet procédez comme suit:

Dégagez les balconnets en agissant dans le sens indiqué par les flèches. Remontez les balconnets à la hauteur désirée.

Fonction et utilisation du filtre "CRISP'N FRESH"

Le bac à légumes est muni d'un filtre «CRISP'N FRESH» amovible. Le rôle de ce filtre est de retarder la déshydratation des fruits et légumes, ce qui permet d'augmenter considérablement leur conservation.

Réfrigération

Pour obtenir le meilleur rendement du compartiment réfrigéraleur:

- n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans la cuve;

- couvrez les aliments, surtout s'ils sont aromatiques;

- placez les denrées de façon à ce que l'air puisse circuler tout autour.

INSTALLATIE

Le filtre peut être aisément enlevé. A cet effet retournez la tablette en verre, enlevez les deux petits cadres soutenant le filtre et ôtez le filtre. Pour le nettoyage utilisez un détergent pour vaisselle. Ne lavez pas le filtre dans un lave-vaisselle.

i CONSEILS

Conseils pour la réfrigeration

Oê placer les denrées?

Viande (de toutes sortes): enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du(des) bac(s) à légumes.
La période de conservation est de 1 à 2 jours au maximum.
Allments cults, plats frolds, etc.: placez-les, bien couverts, sur une clayette.
Fruits et légumes: bac(s) à légumes (une fois nettoyés).
Beurre et fromage: enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène et mettez-les dans les casiers appropriés.
Lait en bouteille: à placer dans l'un des balconnets de la contreporte.
Bananes, pommes de terre, oignon et all ne doivent pas être placés dans le réfrigérateur, s'ils ne sont pas conditionnés.

Conseils pour la congélation

Règles à respecter pour la congélation:

- le pouvoir max. de congélation par 24 heures figure sur la plaque signalétique;

• le processus de congélation prend 24 heures. Il vaut mieux ne pas ajouter d'autres aliments à congeler pendant ce laps de temps;
• préparez de petites portions, de façon à faciliter la congélation et à permettre de ne décongeler que la quantité nécessaire;
• enveloppez les denrées dans du papier d'aluminium ou de polythçne, en éliminant les bulles d'air et en fermant bien les paquets;
• évitez de placer des produits à congeler en

contact avec des denrées déjà entreposées, pour éviter d'en élever la température:

• ne consommez pas les bâtonnets glacés toute de suite après les avoir sortis du congélateur. La température trçs basse à laquelle ils se trouvent peut provoquer des brûlures:
• indiquez sur chaque paquet la date de congélation, afin de pouvoir contrôler le temps d'entreposage;
• Les symboles qui figurent sur les tiroirs correspondent à différents types de produits congelés.

Les chiffres indiquent la durée de conservation en mois du type correspondant de produit. La durée de conservation supérieure ou inférieure est valable en fonction de la qualité des aliments et du traitement qu'ils ont subi avant la congélation.

- ne placez ni boutelles ni boîtes de boissons gazeuses dans le congélateur, car elles pourralent éclater.

Conseils pour la surgélation

Comment utiliser ce compartiment au mieux:

• vérifiez que les aliments aient bien été conservés en magasin;
- assurez-vous que le transport, du moment de l'achat jusqu'à celui de la mise en place dans le compartiment, dure le moins longtemps possible;
• évilez d'ouvrir trop souvent la porte et ne la laissez ouverte que le temps nécessaire.
- Il convient de faire très attention, car les aliments dégelés, ne peuvent être recongelés.
- Ne dépassez jamais la date limite d'utilisation généralement marquée sur les paquets.

ENTRETIEN

Débranchez l'appareil avant toute opération.

Attention

Cet appareil contient des hydrocarbures dans son circuit de réfrigération; l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.

Arrèt prolongé

Lorsque l'appareil doit rester à l'arrêt pendant un certain temps, prenez les précautions suivantes: débranchez la prise de courant; videz l'appareil; dégivrez-le et nettoyez-le à fond; laissez les portes entrouvertes pour faire circuler de l'air, de façon à éviter les mauvaises odeurs.

Changement de l'ampoule

L'ampoule d'éclairage dans le compartiment réfrigérateur est accessible si on effectue les opérations suivantes:

• dévissez la vis de fixation du plafonnier;

- décrochez la partie mobile en exerçant une pression sur celle-ci comme indiqué dans la figure.

Lorsque la porte est ouverte, si l'ampoule ne s'allume pas, il faut contrôler qu'elle soit bien vissée; si cela n'élimine pas le problème, mettre une autre ampoule qui ait la même puissance. La puissance maximale est indiquée sur le diffuseur.

Dégivrage

Le dégivrage du compartiment réfrigérateur s'effectue automatiquement, à chaque arrêt du compresseur. L'eau de dégivrage est évacuée dans un bac situé à l'arrière de l'appareil oç elle s'évapore.

Nous recommandons de nettoyer périodiquement l'orifice d'écoulement de l'eau de dégivrage se trouvant dans la partie centrale de la gouttlère du compartiment réfrigérateur afin d'éviter que l'eau, en débordant, ne coule sur les denrées stockées dans la cuve. Utilisez à cet effet le bâtonnet se trouvant dans l'orifice. Dans le congélateur, par contre, il faut éliminer le givre à chaque fois qu'il y a une couche épaisse qui s'est formée (de 4 mm environ), en se servant dans la spatule en plastique qui est livrée avec l'appareil. Pendant que l'on effectue cette opération, il n'est

Nettoyage intérieur

N'utilisez jamais des objets métalliques pour nettoyer l'apparell; vous risquez de l'endommager. A l'occasion d'un dégivrage complet, lavez l'intérieur avec de l'eau tigde et du bicarbonate, rincez et séchez soigneusement.

Nettoyage extérieur

Lavez la carrosserie avec de l'eau tîçde savonneuse. Passez de temps en temps un produit à polir. Dépoussièrez le condenseur situé à l'arrière de l'appareil à l'aide d'une brosse ou d'un aspirateur. Une accumulation de poussière risquerait de diminuer le rendement de l'appareil.

ONDERHOUD

pas nécessaire de couper le courant ou d'enlever les denrées qui se trouvent dans le compartiment. Pour effectuer un déglvrage complet procédez de la manière suivante:

1. tournez le bouton du thermostat sur la position «O» ou débranchez l'apparell;
2. enveloppez les denrées dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais;
3. maintenez la porte ouverte, utilisez la spatule comme gouttière et placez-la dans la partie centrale, en bas, de l'appareil, placez au-dessous une cuvette pour recevoir l'eau de déglvrage.
4. épongez et séchez soigneusement les parcis et le fond; conservez la spatule pour toute utilisation ultérieure.
5. ramenez le bouton du thermostat sur la position désirée ou rebranchez l'appareil.
6. Après 2-3 heures de fonctionnement l'apparell est à nouveau prêt à la conservation des produits surgelés.

⚠️ Important:

Pour cette opération n'utilisez jamais d'objet métallique qui risquerait de détériorer l'apparell.

N'utilisez jamais de dispositifs mécaniques ou autres moyens artificiels pour accélérer le dégivrage, à part ceux préconisés.

L'élévation de température des denrées congelées peut diminuer leur durée de conservation.

ANOMALIE DE FONCTIONNEMENT

Si l'appareil marche mal, il faut contrôler

• si la fiche est bien branchée à la prise de courant et si l'interrupteur est éteint;
  • s'il n'y a pas de panne de courant;
• si les commandes sont bien dans la bonne position;
• s'il y a des traces d'eau au fond du compartiment et si l'orifice d'écoulement de l'eau de dégivrage est bouché (voir chapitre "Dégivrage").
  Une fois que tous ces contrôles ont été effectués, si l'anomalle de fonctionnement persiste, adressez-vous au Service Après-Vente le plus proche.

Pour que l'intervention soit plus rapide, au moment de l'appel, il vaut mieux indiquer le code du modèle et le numéro d'Immatriculation, qui se trouvent sur le certificat de garantie ou sur la plaque d'immatriculation placée à l'intérieur de l'apparell, à gauche et en bas.

INSTALLATION

Emplacement

Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).

Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué dans la Fig.

Appreil positionné sous armoires murales de cuisine en surplomb (voir Fig. A).

Appreil positionné sans armoires murales de cuisine en surplomb (voir Fig. B).

Attention: veillez à ne pas obstruer les ouvertures de ventilation.

Mettez l'appareil d'aplomb en agissant sur les pieds réglables.

Entretoises postérieures

Dans le sac avec la documentation, il y a deux entretoises qui doivent être montées dans les deux coins supérieurs.

Desserrez les vis et introduisez les entretoises sous la tête de vis, puis resserrer.

Branchement électrique

Contrôlez, avant de brancher l'appareil, que le voltage et la fréquence indiqués sur la plaque signalétique correspondent à ceux de votre réseau.

Tolérance admise: ±6%.

Pour l'adaptation de l'appareil à des voltages différents, l'adjonction d'un autotransformateur d'une puissance adéquate est indispensable.

Il faut absolument brancher l'appareil à une prise de terre réglementaire.

C'est pour cela que la prise du câble d'alimentation est munie d'un contact prévu exprès. Si la prise de courant du réseau domestique n'est pas branchée à la terre, branchez l'appareil à une prise de terre à part, conformément aux normes en vigueur, en vous adressant à un technicien spécialisé.

Le fabricant décline toute responsabilité, si cette norme de prévention des accidents n'est pas respectée.

Cet apparell est conforme aux Directives nunautaires suivantes:

- 87/308 CEE du 2.6.87 concernant la suppression des interférences radio-électriques

- 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

22

Important: L'appareil doit pouvoir être débranché du secteur ; il est donc nécessaire que la fiche reste accessible une fois que l'installation est terminée.

Réversibilité des portes

Les portes de ce réfrigérateur congélateur sont réversibles; leurs sens d'ouverture peuvent être modifiés en fonction du souhait de l'utilisateur.

Pour changer le sens d'ouverture des portes

Débranchez l'appareil et procédez comme indiqué ci-dessous.

1. Otez la grille d'aération (D) qui est fixée par un ressort.

2) Démontez la charnière inférieure (E) en dévissant les trois vis de fixation.

1. Dégagez la porte inférieure de la chamlère du milieu (H) Dévissez la charnière du milieu.

2. Dégagez la porte supérieure du pivot (G).

3. Enlevez le pivot et montez-les sur l'autre côté de l'appareil, après avoir enlevé les bouchons, qui doivent être remontés dans le côté opposé.

4. Remontez la porte supérieure. Fixez la charnière du milieu sur l'autre côté.

9) Dévissez le pivot de la charnière (E) avec une clé de 10 et montez-le sur l'autre côté de l'apparell.

1. Remontez la porte inférieure.

2. Vissez la charnière inférieure (E) sur le côté opposé en utilisant les vis enlevées précédemment.

3. Détachez le cache (F) de la grille de ventilation (D) et remontez-le de l'autre côté.

4. Remontez la grille d'aération (D).

Pour aligner les portes vous pouvez agir tant sur la charnière du milieu.

La charnière du milieu se règle horizontalement, à l'aide d'un outil, après avoir desserré les deux vis.

Attention

La réversibilité des portes une fois effectuée, contrôlez que les joints magnétiques adhérent à la carrosserie. Si la température à l'intérieur de la pièce est trop basse (en hiver, par exemple), il se peut que les joints n'adhérent pas parfaitement. Dans ce cas, si on ne veut pas attendre que les joints reprennent leurs dimensions naturelles après un certain temps, on pourra accélérer ce processus en chauffant la partie intéressée à l'aide d'un sèchecheveux.

En cas d'appel en garantie aux fins de reparation gratuite, l'original de la facture d'achat correspondante ou la quittance doit être produit ou envoye avec l'appareil a réparer.

Conditions générales de garantie

1 Le fabricant accorde un an de garantie sur l'appareil mentionné sur la facture d'achat correspondante, à valoir à partir de la date d'achat. Si une panne se produit pendant cette période pour causes de défauts de matériel et/ou de fabrication l'acheteur a droit à une réparation gratuite.
1a Pour les aspirateurs conçus pour un usage ménager, la période de garantie générale est de deux ans. Les accessoires sont soumis à une usure directe; ces articles de consommation sont en conséquence exclus de la garantie.
2 Le fabricant accorde un an de garantie sur les réparations effectuées par son service après-vente et sur les matières neuves montées à cette occasion, la garantie prenant cours à partir de la date de réparation. Si une panne se produit pendant cette période, et est la conséquence directe des travaux de réparations effectués ou de la matière nouvelle montée à cette occasion, l'acheteur a droit à une réparation gratuite. L'exécution des réparations ne prolonge pas la période générale de garantie couvrant l'ensemble de l'appareil.
3 Les interventions du service après-vente au domicile ne se font que pour les appareils de grandes dimensions difficiles à transporter tels -tue: lave-linge, sçche-linge, lave-vaisselle, réfrigérateurs, congélateurs-armoires ou bahuts, fours, cuisiniçres et appareils encastrés.
3a Le principe illustré au point 3 ci-dessus vaut également pour les réfrigérateurs de caravane pourvu que l'endroit oç se trouve l'appareil soit situé à l'intérieur des frontières nationales et soit accessible normalement par des routes ouvertes à la circulation. En outre, au moment de l'intervention, l'appareil et son propriétaire ou son remplaçant dûment autorisé doivent être présents sur le lieu d'intervention convenu.
4 SI d'après l'avis du fabricant, l'appareil repris au point 3 ci-dessus doit être transporté à l'atelier du service après-vente, ce transport s'effectuera de la façon établie par le fabricant, aux frais, risques et périls de ce dernier.
5 Tous les appareils non mentionnés sous les points 3 et 3a, sensi que les appareils qui possçent les caractéristiques de fonctionnement concernées, mais dont le transport est facile, doivent être envoyés franco à l'adresse du service après-vente ou y être présentés. Pendant la période de garantie générale, le renvoi s'oppré aux frais du fabricant.
6 Si un défaut se produit pendant la période de garantie générale et que l'apparell n'est pas réparable, celui-ci sera remplacé gratuitement.

Extensions de la garantie

7 Pour les motocompresseurs de réfrigérateurs/congélateurs (à l'exclusion du relais de démarrage et du disjoncteur thermique) il est accordé une période de garantie dégreative en mesure de 20% par an, laquelle court 5 années après la date d'achat de l'appareil mentionné sur la facture d'achat correspondante, avec réparation entièrement gratuite pendant la période de garantie générale. Après la période de garantie générale, les frais de déplacement, de main-d'oeuvre et des pièces éventuelles seront mises en compte.

HET GEBRUIK

8 L'exécution gratuite des travaux de réparation et/ou de remplacement définis aux points y relatifs qui précèdent ne s'applique pas si:

- aucune facture d'achat ou quittance sur laquelle apparaît au moins la date d'achat et l'identification de l'appareil ne peut être présentée ou n'a été envoyée avec l'appareil à réparer;

- l'appareil est utilisé pour d'autres buts que des buts ménagers pour lesquels l'appareil a été conçu;

- l'appareil n'a pas été installé, manipulé, ou utilisé conformément aux indications figurant dans les prescriptions diinstallation ou la notice d'utilisation;

- l'appareil a été réparé ou modifié de façon inappropriée par des personnes non qualifiées.

8a Si l'appareil a été encastré, sous-encastré, suspendu ou placé de manicre telle que le temps nécessaire pour son enlovement et son encastrement prend au total plus de trente minutes, les frais supplémentaires occasionnés seront facturés à son propriétaire.

8b Les détériorations dues à un encastrement anormal réalisé avec le consentement du propriétaire d'un appareil ne peuvent pas être réclamées au fabricant, ni à son service après-vente.

8c Les détériorations, letles que rayures, chocs ou rupture d'éléments amovibles ou démontables, qui n'ont pas été rapportées au fabricant au moment de la livraison, ne rentrent pas dans la garantie.

Avis important

Cet appareil a été conçu de manière selle que la sécurité en soit garantie. Des réparations inappropriées peuvent toutefois mettre ceste sécurité en danger. Pour obtenir ceste sécurité et pour prévenir également tous dommages éventuels, il est conseillé de faire exécuter les réparations exclusivement par des personnes qui possçentl les qualifications professionnelles requises. Nous vous conseillons de faire exécuter vos réparations et/ou vos vérifications par votre vendeur ou par le ELECTROLUX SERVICE et de n'exiger des pièces d'origine.

Electrolux

ELECTROUX SERVICE

Belgique

Electrolux

ELECTROLUX SERVICE

Luxembourg/Luxemburg

Electrolux

ELECTROLUX SERVICE

Bergensesteenweg 719

1520 Halle (Lembeek)

Dépannages à domicile:

Tel.: [phone]

Fax: [phone]

Plèces detachées:

Tel.: [phone]

Fax: [phone]

7, Rue de Bitbourg

L-1273 Luxembourg-Hamm

Service après vente:

Kundendienst:

Tel.: [phone]

Fax: [phone]

i WAARSCHUWINGEN EN BELANGRIJKE ADVIEZEN
