MODE D'EMPLOI SNO6084RP SAMSUNG

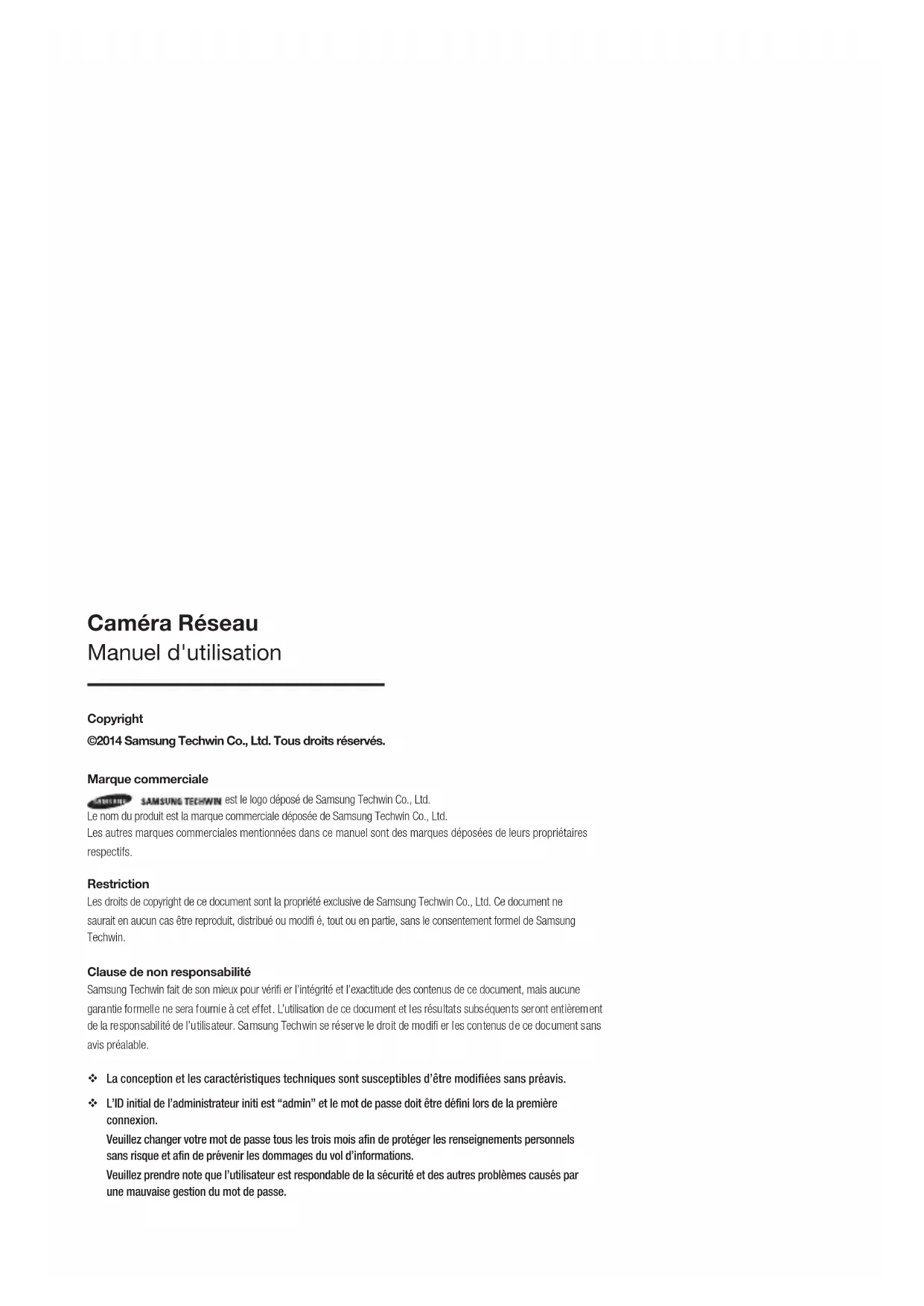

Manuel d'utilisation SND-6084R/ SNO-6084R/SNV-6084RCopyright ©2014 Samsung Techwin Co., Ltd. Tous droits réservés. Marque commerciale est le logo déposé de Samsung Techwin Co., Ltd. Le nom du produit est la marque commerciale déposée de Samsung Techwin Co., Ltd. Les autres marques commerciales mentionnées dans ce manuel sont des marques déposées de leurs propriétaires respectifs. Restriction Les droits de copyright de ce document sont la propriété exclusive de Samsung Techwin Co., Ltd. Ce document ne saurait en aucun cas être reproduit, distribué ou modifi é, tout ou en partie, sans le consentement formel de Samsung Techwin. Clause de non responsabilité Samsung Techwin fait de son mieux pour vérifi er l’intégrité et l’exactitude des contenus de ce document, mais aucune garantie formelle ne sera fournie à cet effet. L’utilisation de ce document et les résultats subséquents seront entièrement de la responsabilité de l’utilisateur. Samsung Techwin se réserve le droit de modifi er les contenus de ce document sans avis préalable.

La conception et les caractéristiques techniques sont susceptibles d’être modifiées sans préavis.

L’ID initial de l’administrateur initi est “admin” et le mot de passe doit être défini lors de la première connexion. Veuillez changer votre mot de passe tous les trois mois afin de protéger les renseignements personnels sans risque et afin de prévenir les dommages du vol d’informations. Veuillez prendre note que l’utilisateur est respondable de la sécurité et des autres problèmes causés par une mauvaise gestion du mot de passe. Caméra Réseau Manuel d'utilisationFrançais _3 ● présentation présentation instructions importantes relatives à la sécurité

1. Veuillez lire ces instructions.

2. Conservez ces instructions.

3. Prêtez attention à tous les avertissements.

4. Veuillez suivre toutes les instructions.

5. N’utilisez pas cet appareil à proximité de l’eau.

6. Nettoyez-le avec un tissu sec.

7. N’obstruez pas les ouvertures de ventilation.

Procédez à l’installation conformément aux instructions du fabricant.

8. Ne pas installer l’appareil à proximité de sources de chaleur comme les radiateurs, les

registres de chaleur et les autres appareils (incluant les amplificateurs) produisant de la chaleur.

9. Veillez à vous conformer aux sécurités des prises de terre et polarisées.

Une prise dite polarisée est composée de deux fiches, une plus large que l’autre. Une prise de terre est composée de deux fiches et d’une troisième fiche pour la terre. La troisième fiche, plus large que les deux autres, est fournie pour votre sécurité. Si la prise qui vous est fournie ne correspond pas à votre prise murale, demandez à un électricien de remplacer la prise obsolète.

10. Veillez à ce que personne ne marche ou se prenne les pieds dans le cordon d’alimentation

et particulièrement au niveau des fiches et des prises de courant et au niveau où ils se situent.

11. N’utilisez que des accessoires ou des produits additionnels spécifiés par le fabricant.

12. Utilisez uniquement un chariot, un socle, un trépied, un support ou

une table recommandés par le fabricant ou vendus avec l’appareil. Si vous utilisez un chariot, déplacez le chariot transportant l’appareil avec précaution afin d’éviter les blessures que pourrait entraîner un basculement accidentel.

13. Débranchez cet appareil en cas d'orage ou de non-utilisation

14. Veuillez faire appel au personnel qualifié pour tous travaux de maintenance.

Les travaux de maintenance sont nécessaires si l’appareil a été endommagé de quelque manière que ce soit, comme cordon d’alimentation endommagé, liquide répandu, objets tombés sur l’appareil, appareil exposé à la pluie et à l’humidité, il ne fonctionne pas normalement ou est tombé par terre.présentation 4_ présentation avertissement AFIN DE RÉDUIRE LE RISQUE D’INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N’EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L’HUMIDITÉ. NE PAS INSÉRER D’OBJET MÉTALLIQUE PAR LES FENTES DE VENTILATION OU TOUTE AUTRE OUVERTURE SITUÉE SUR L’ÉQUIPEMENT. Veillez à éviter toute projection de liquide sur l’appareil et ne placez jamais sur celui-ci des récipients contenant des liquides, tels que des vases. Pour éviter les blessures, cet appareil doit être fermement fixé au mur/plafond conformément aux consignes d’installation. attention attention risQue De ecHoc electriQue ne pas ouvrir ATTENTION : POUR REDUIRE LES RISQUES DE CHOCS ELECTRIQUES, NE RETIREZ PAS LE COUVERCLE (OU LA PARTIE ARRIERE) LES PIECES INTERIEURES NE SONT PAS ACCESSIBLES A L’UTILISATEUR. FAITES APPEL AU PERSONNEL DE MAINTENANCE QUALIFIE. eXplication Des sYmBoles GrapHiQues Le symbole de l’éclair se terminant par une flèche inscrit dans un triangle équilatéral sensibilise l'utilisateur à la présence d’une « tension élevée » au sein de l’unité, susceptible d’être suffisamment puissante pour présenter un risque de décharge électrique. Le symbole de point d'exclamation inscrit dans un triangle équilatéral sensibilise l'utilisateur à la présence d'importantes instructions de fonctionnement et de maintenance (entretien et réparation) dans la documentation accompagnant l'appareil.Français _5 ● PRÉSENTATION Catégorie de classe Un appareil appartenant à une catégorie de type CLASSE doit être connecté à la prise murale secteur dotée d’une connexion de mise à la terre de protection. Batterie Les batteries (module batterie ou piles installées) ne doivent pas être exposées à des températures excessives, telles que la chaleur du soleil, le feu ou toute autre source de même type. Appareil déconnecté Débranchez la prise principale de l'appareil si celui-ci est défectueux. Contactez un réparateur situé dans votre région. Lorsque l'appareil est exploité hors des États-Unis, il est possible d'utiliser le code HAR pour recourir aux services d'une agence agréée. ATTENTION Il existe un risque d’explosion si la batterie est remplacée par une autre de modèle incorrect. Éliminez les batteries usagées conformément aux instructions. Les instructions d'entretien sont fournies à l'intention d'un personnel qualifié exclusivement. Pour réduire les risques de chocs électriques, ne procédez pas à des réparations autres que celles qui sont indiquées dans les instructions de fonctionnement, à moins que vous ne soyez qualifié pour ce faire. La sortie composite de l’appareil est fournie afin de faciliter l’installation et n’est pas recommandée à des fins de surveillance. Veuillez utiliser l’alimentation en entrée sur une seule caméra, les autres périphériques ne doivent pas être connectés. L’ITE ne doit être connecté que sur un réseau PoE sans routage vers l’alimentation extérieure.présentation 6_ présentation Veuillez lire attentivement les consignes de sécurité recommandées ci-après.

Ne placez pas cet appareil sur une surface inégale.

N'installez pas l'appareil sur une surface où il pourrait être exposé à la lumière directe du soleil ou situé à proximité d'un équipement de chauffage ou d'une zone exposée à un froid extrême.

Ne placez pas cet appareil à proximité de matériaux conducteurs.

N'essayez de réparer cet appareil vous-même.

Évitez de placer un verre d'eau sur ce produit.

N'installez pas le produit à proximité de sources magnétiques.

Ne bloquez pas les ouvertures de ventilation.

Ne placez pas d'éléments lourds sur le produit. Le guide de l'utilisateur est un manuel d'instructions portant sur l'utilisation du produit. La signification des indications fournies dans le manuel est comme suit.

Référence : Dans le cas de la fourniture d'informations pour aider à l'utilisation du produit.

Notification : En cas de risques d'endommagement du produit et de blessures à l'utilisateur provoqués par le non respect des instructions fournies.

Veuillez lire ce manuel et notamment les passages liés à la sécurité du produit, et gardez-le en lieu sûr.Français _7 ● présentation sommaire pRéSenTaTion

3 Instructions Importantes Relatives à la Sécurité 9 Caractéristiques du Produit 10 Spécifications PC Recommandées 11 Caractéristiques Recommandées Pour La Carte Mémoire Micro

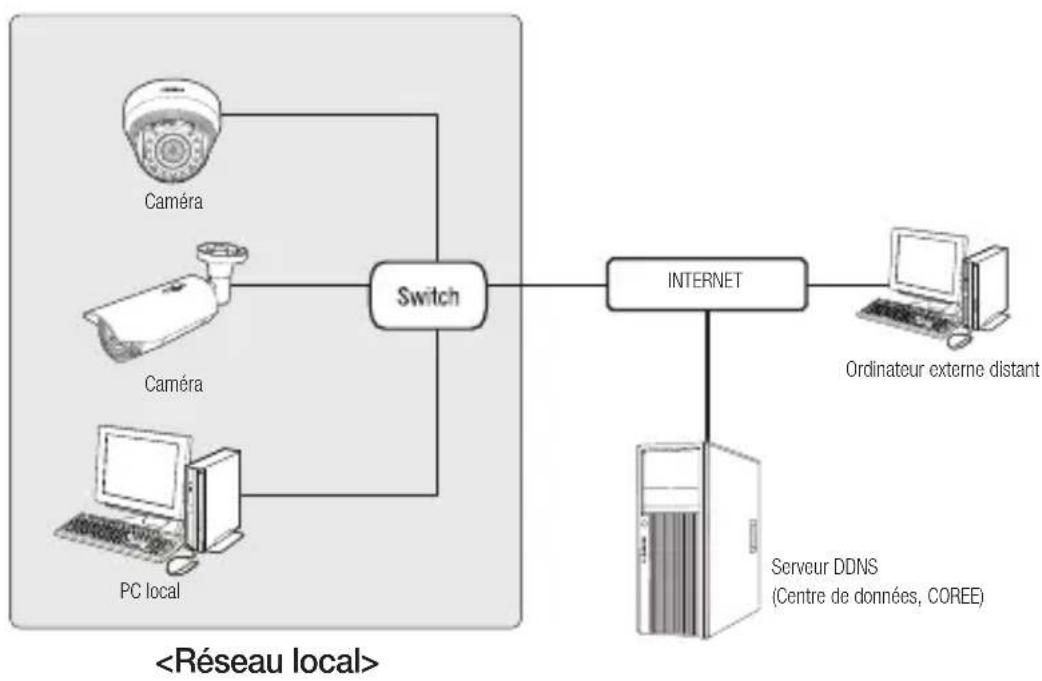

50 Connecter la Caméra Directement au Réseau de Zone Locale 51 Connexion de la Caméra Directement à un Modem DSL/ Câble Basé Sur le Protocole DHCP 52 Connexion de la Caméra Directement à un Modem PPPoE 53 Connecter la Caméra au Routeur Large Bande par le Modem PPPoE /Câble 54 Boutons Utilisés Sous IP Installer 55 Configuration de l’adresse IP Fixe 59 Configuration de l’adresse IP Dynamique 60 Configuration de la Redirection de la Plage de Ports (Mappage de Ports) 62 Connexion à la Caméra Depuis Un Ordinateur Local Partagé 62 Connexion à la Caméra Depuis Un Ordinateur Distant Via Internetprésentation 8_ présentation viSionneuR web

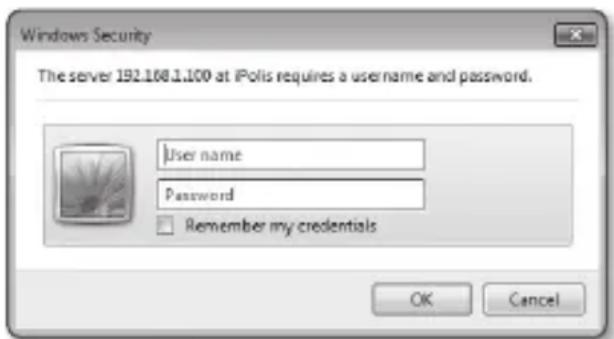

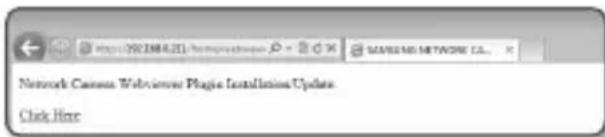

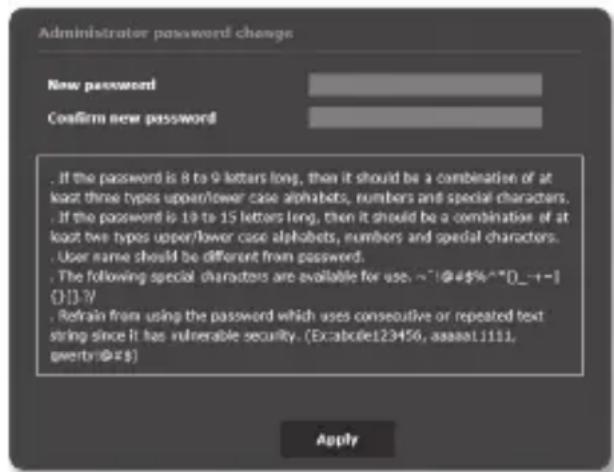

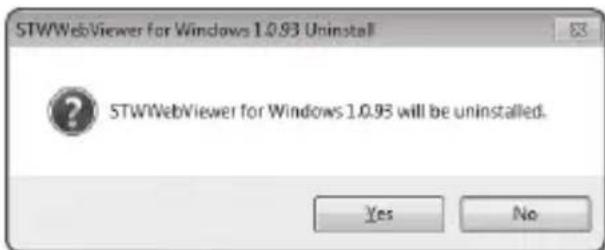

63 Connexion à la Caméra 65 Réglage du mot de passe 65 Login 66 Installation du Module STW WebViewer 68 Utilisation de l’écran Direct 72 Lire la vidéo enregistrée éCRan de ConfiguRaTion

79 Configuration 79 Configuration de Base 90 Configuration Video et Audio 104 Configuration Réseau 113 Configuration d’événement 118 Guide du serveur de stockage en réseau (NAS) 136 Configuration du Système 142 Affichage des informations de profil annexeS

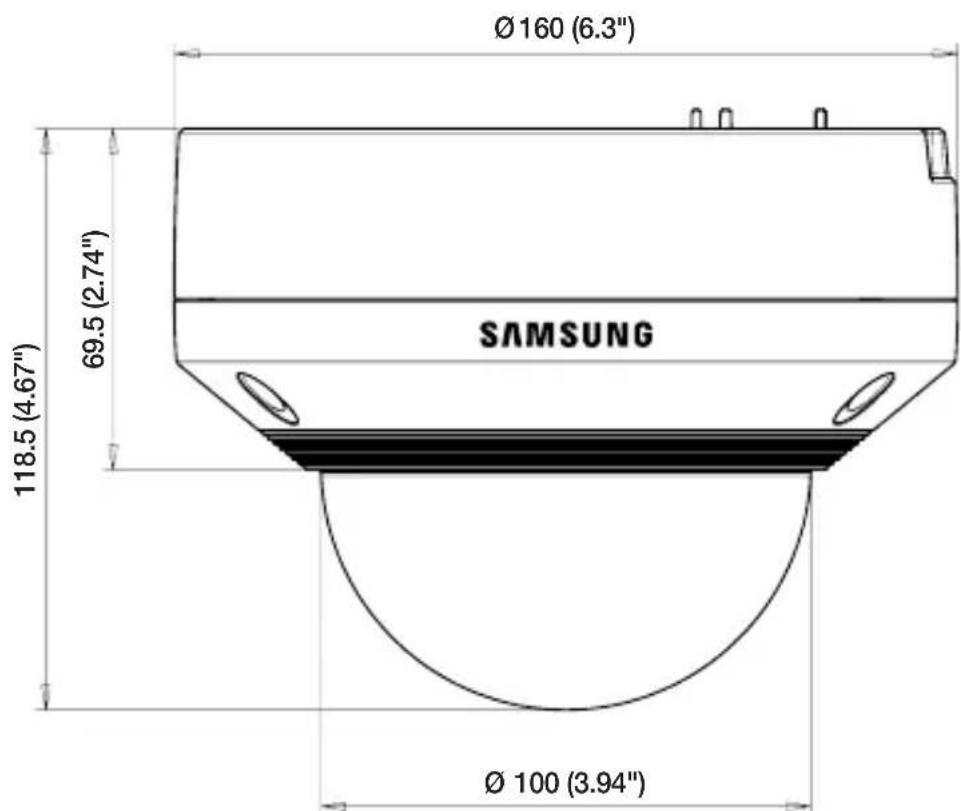

143 Spécifications 148 Vue du Produit 151 Résolution de Problèmes 153 Open Source AnnouncementFrançais _9 ● PRÉSENTATION

CARACTÉRISTIQUES DU PRODUIT

• Indice d’étanchéité à la poussière et aux intempéries (IP66) (SNO-6084R/ SNV-6084R) Cet indice vous indique que l’appareil peut être installé à l’extérieur.

• Mode IR lorsque le voyant IR s’allume, l’appareil passe en mode IR afin d’empêcher toute surexposition et de rendre visibles les objets à faible distance.

• Visibilité : 15m (SND-6084R/SNV-6084R) En mode N/B, le voyant IR s’allume avec une visibilité effective réelle de 15m à 0 Lux.

• Visibilité : 30m (SNO-6084R) En mode N/B, le voyant IR s’allume avec une visibilité effective réelle de 30m à 0 Lux.

• Qualité vidéo Full HD

• Lecture en transit multiple Cette caméra réseau peut afficher des vidéos en différentes qualités et résolutions simultanément, en utilisant plusieurs CODEC.

• Surveillance basée sur navigateur Web Utilisation du navigateur Web pour afficher l’image dans un environnement réseau local.

• Alarme Lorsqu’un événement se produit, une vidéo est envoyée à l’adresse courriel enregistrée par l’utilisateur, envoyée au serveur FTP, sauvegardée sur une carte Micro SD ou un serveur de stockage en réseau (NAS), ou un signal est envoyé au terminal de sortie d’alerte.

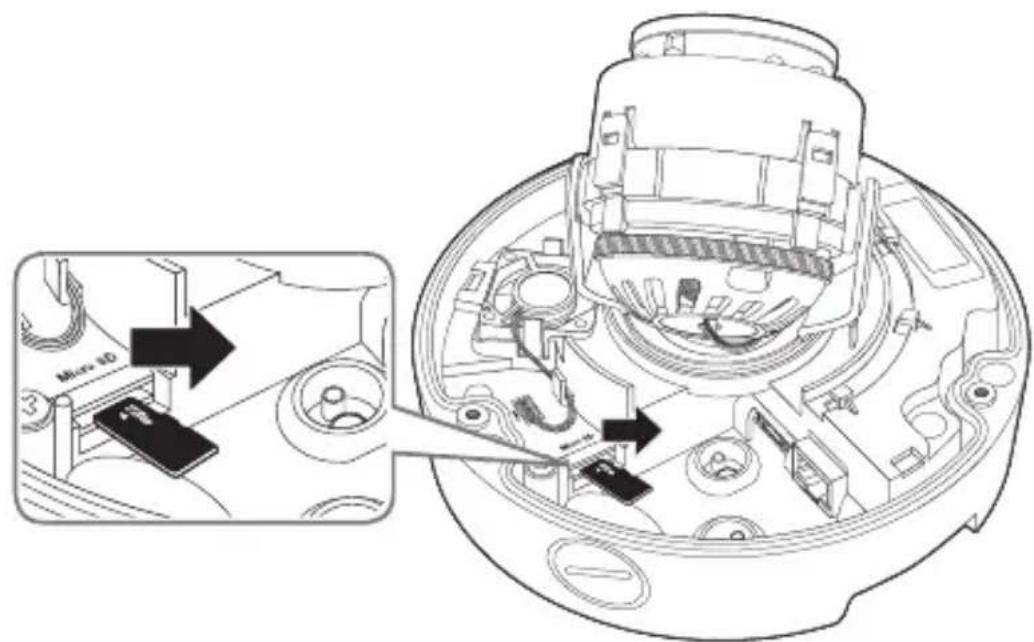

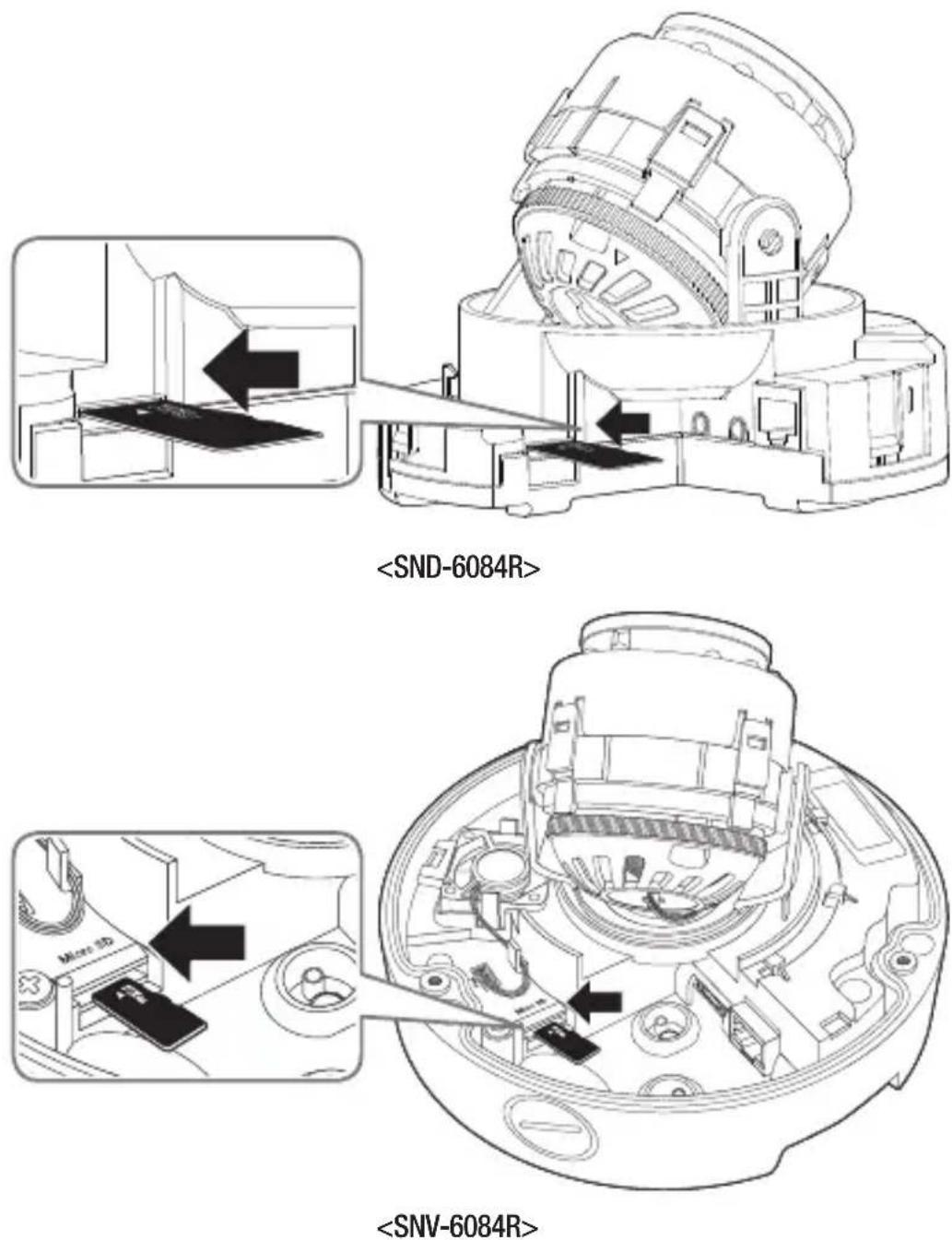

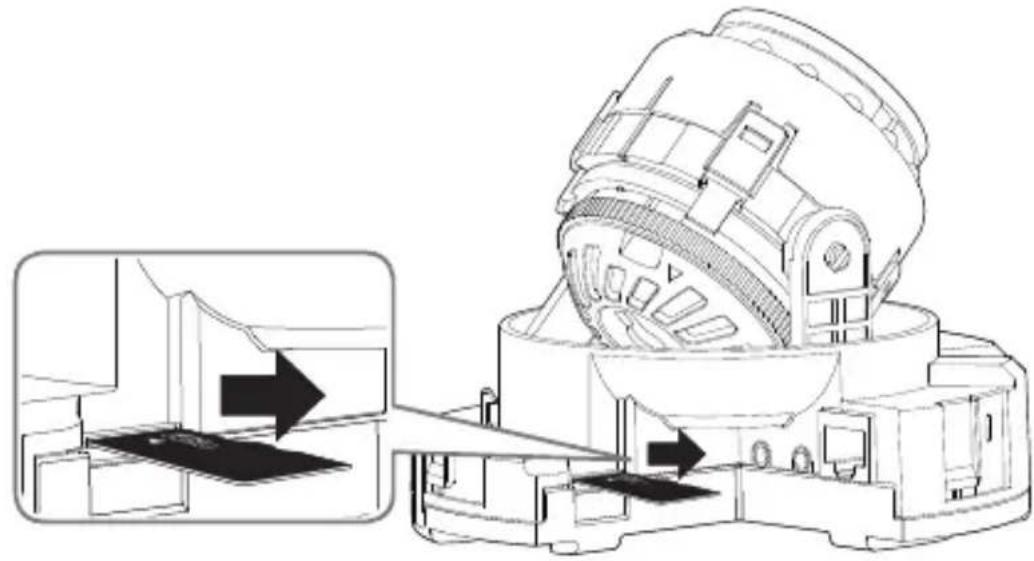

• Carte mémoire SD intégrée (SNO-6084R) Ce produit est équipé d’une carte mémoire interne de 4GO (SDHC).

• Détection de sabotage Détecte les tentatives de sabotage sur la surveillance vidéo.

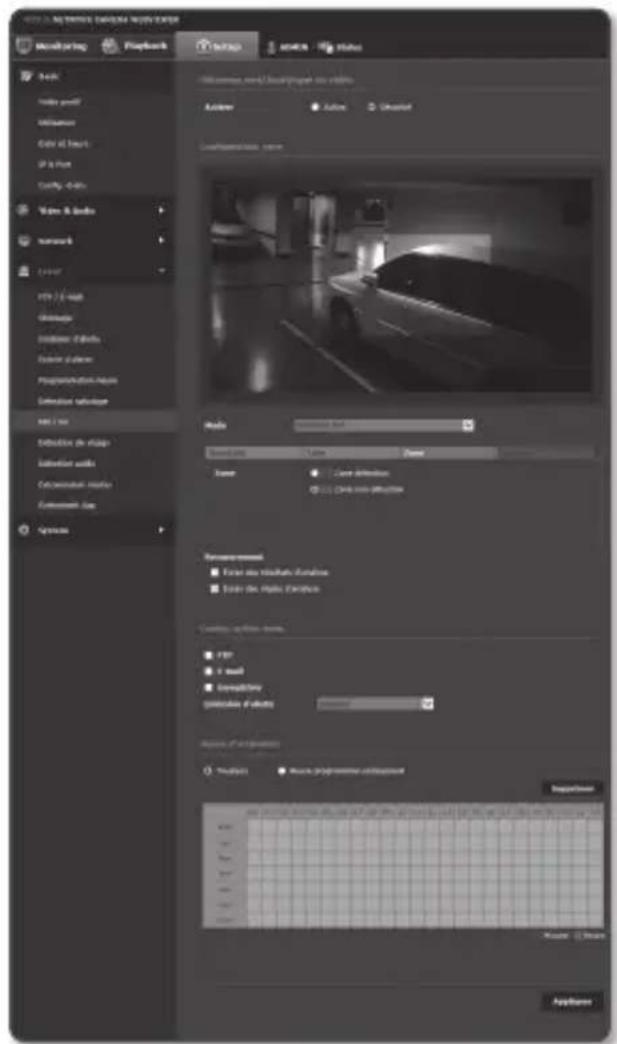

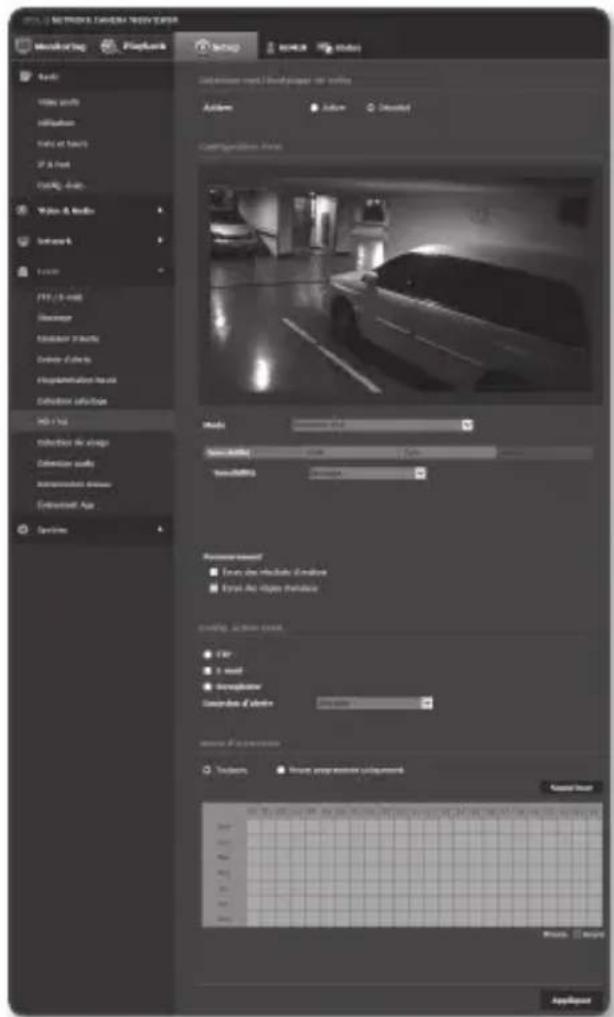

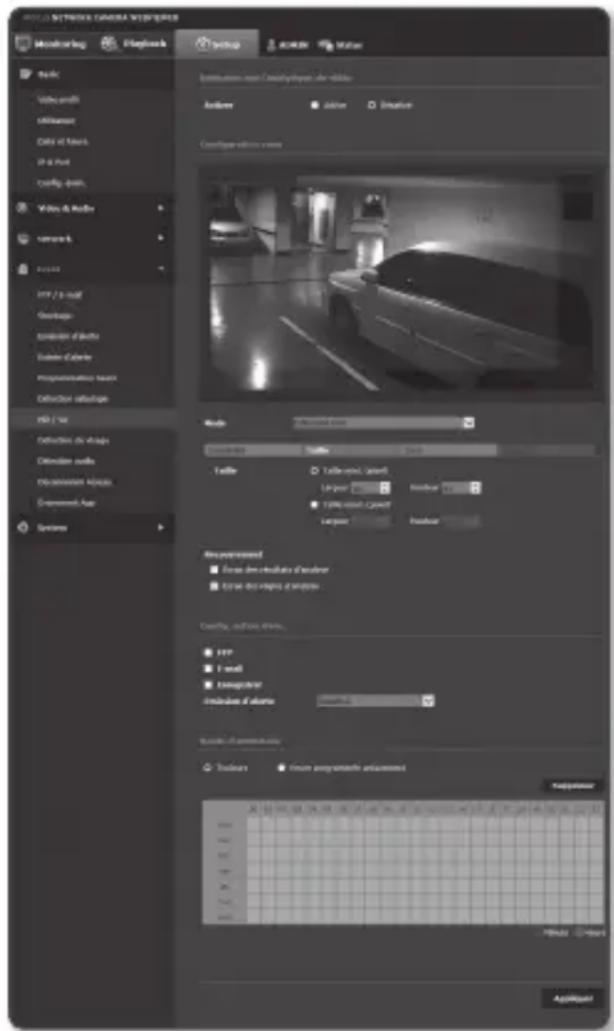

• Détection de mouvement Détecte les mouvements depuis l’entrée vidéo de la caméra.

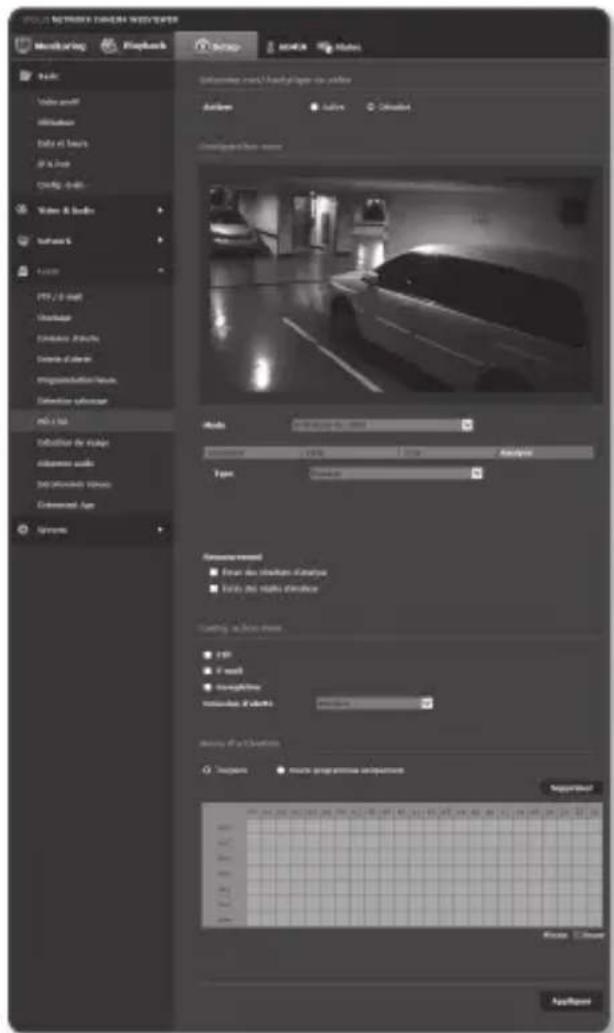

• Analyse vidéo intelligente Analyse la vidéo afin de détecter les événements logiques des conditions spécifiées depuis l’entrée vidéo de la caméra.

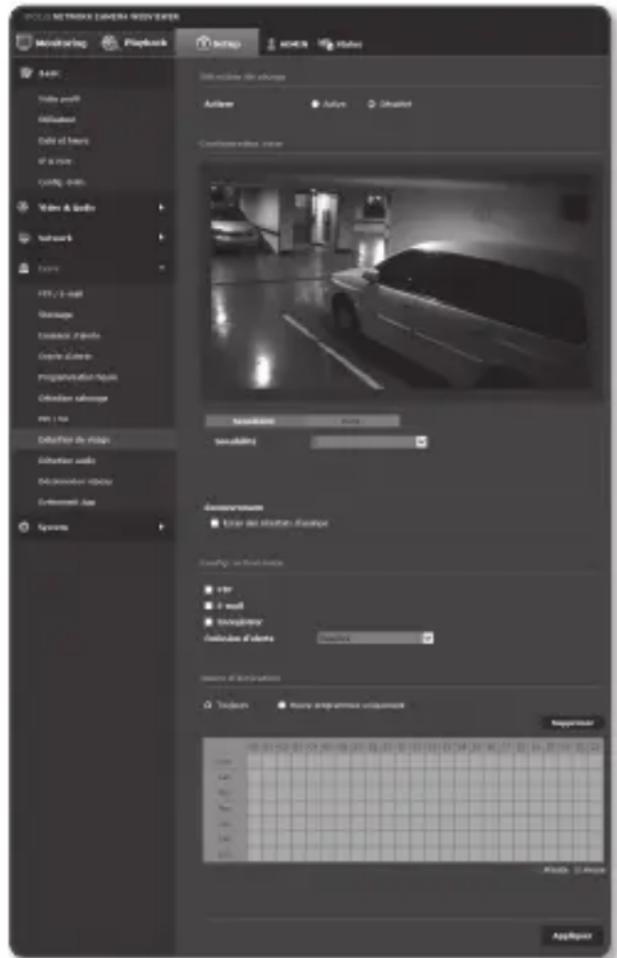

• Détection de visage Détecte les visages depuis l’entrée vidéo de la caméra.

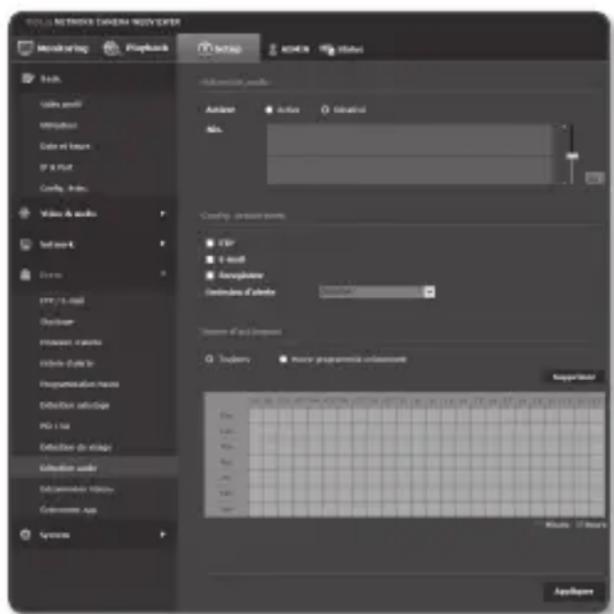

• Détection audio Détecte un son plus élevé qu’un certain niveau spécifié par l’utilisateur.présentation 10_ présentation

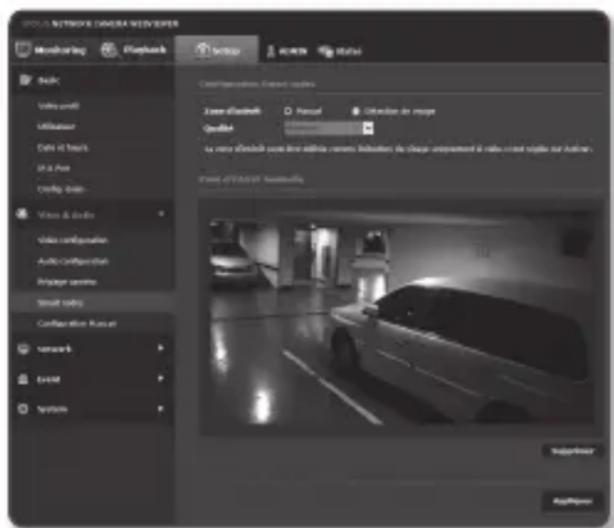

• Smart CodecCodecs s’appliquant de manière adaptative à une partie du champ de vision de la caméra afin d’améliorer la qualité de la zone spécifiée par l’utilisateur. • Détection auto du réseau déconnectéDétecte la déconnexion réseau avant le déclenchement de l’événement. • Conformité ONVIF Ce produit supporte l’ONVIF Profile-S. Pour obtenir de plus amples informations, consultez le site Web www.onvif.org.

SPÉCIFICATIONS PC RECOMMANDÉES

• CPU : Intel Core 2 Duo 2,4 GHz ou supérieur (pour une résolution de 1920x1080 30 ips) Intel Core i7 2,8 GHz ou supérieur (pour une résolution de 1920x1080 60 ips)

Le module Web est optimisé pour le jeu d’instruction SSE 4.1. • Résolution : 1280X1024 pixels ou supérieure (Couleurs 32 bits) • RAM : 2GO ou supérieure

• Système d’exploitation pris en charge : Windows XP / VISTA / 7 / 8 / 8.1, MAC OS X 10.7

• Navigateur pris en charge : Microsoft Internet Explorer (Ver. 11 ~ 8) Mozilla Firefox (Ver. 19 ~ 9) Windows uniquement Google Chrome (Ver. 25 ~ 15 ) Windows uniquement Apple Safari (Ver. 6.0.2(Mac OS X 10.8, 10.7 uniquement), 5.1.7) Mac OS X uniquement

Windows 8 n’est supporté qu’en mode Bureau.

Aucune version développeur ni version d’évaluation beta gérée, contrairement à la version disponible sur le site Web.

Pour la connexion en IPv6, Windows 7 ou supérieur est recommandé.

Seul le navigateur Safari est supporté pour Mac OS X. • Mémoire vidéo : 256MO ou supérieure

Si le lecteur de la carte vidéographique n’est pas correctement installé ou si la version installée n’est pas la plus récente, la vidéo pourra ne pas s’exécuter correctement.

Sur les systèmes avec au moins deux écrans, les performances de lecture peuvent être altérées.Français _11 ● présentation caractéristiQues recommanDées pour la carte mémoire micro sD/sDHc/sDXc

• Capacité recommandée : 4GO ~ 64GO

• Pour votre caméra, nous recommandons que vous utilisiez une carte mémoire des fabricants suivants: Carte mémoire Micro SD/SDHC/SDXC : Sandisk, Transcend

• Pour une vitesse d’enregistrement inférieure à 30 ips, il est recommandé d’utiliser une carte mémoire spécifiée de Class 6 ou supérieure.

• Pour une vitesse d’enregistrement supérieure à 31 ips, il est recommandé d’utiliser une carte mémoire spécifiée de Class 10 UHS ou supérieure.

• Il est recommandé de régler la vitesse de stockage sur 30 ips ou moins lorsque vous utilisez la carte mémoire SD intégrée. Pour une vitesse d’enregistrement supérieure ou égale à 31 ips, il est recommandé de contacter le centre de service afin de remplacer la carte équipée par une carte mémoire UHS Classe 10 ou supérieure. (Ceci n’est possible que sur le modèle SNO-6084R) nas — inDications Du FaBricant

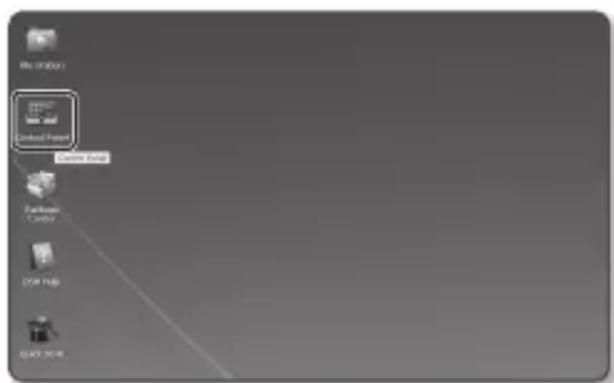

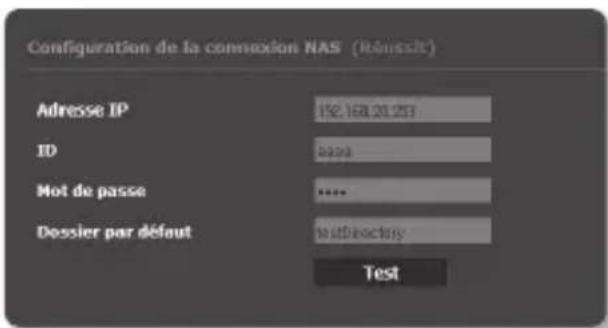

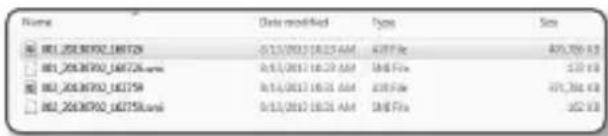

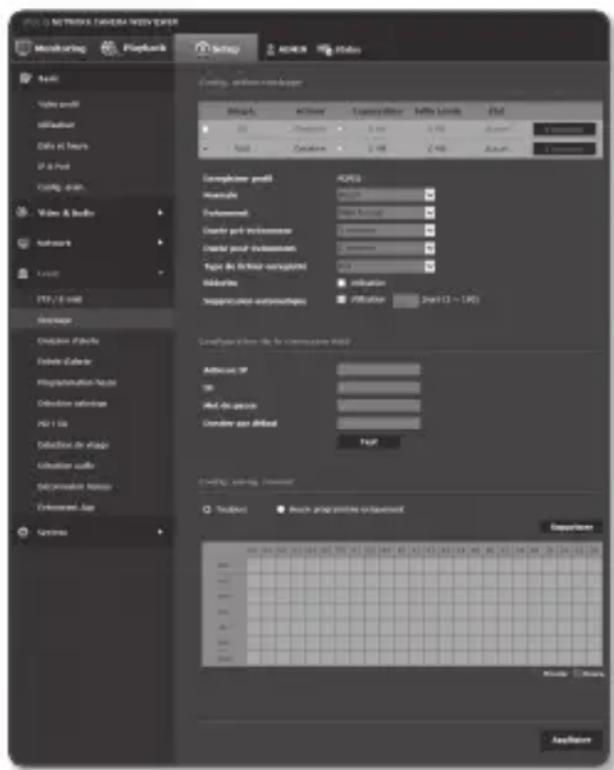

• Capacité recommandée : On recommande 200GO ou plus.

• Accès simultané : Un appareil NAS peut accepter un maximum de seize accès de caméra.

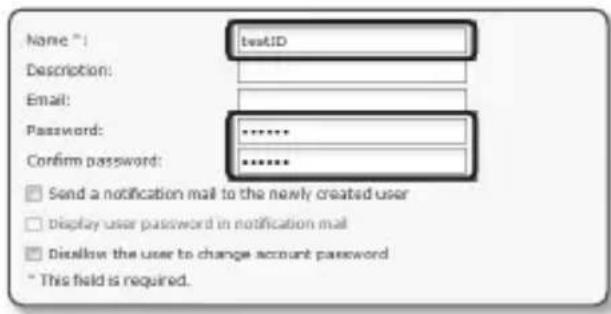

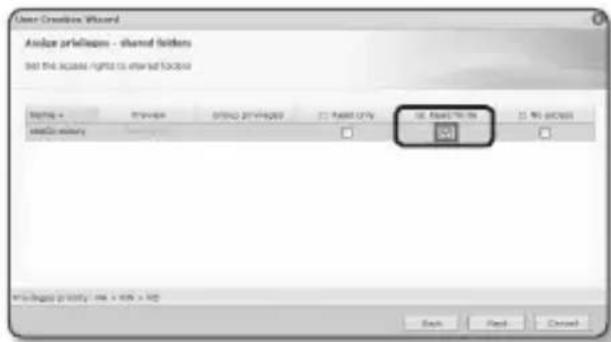

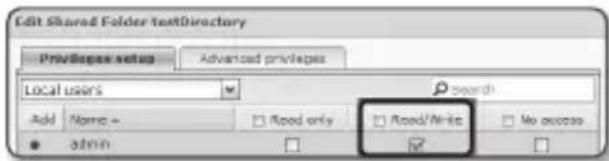

• Pour cette caméra-ci, il est recommandé d’utiliser un NAS respectant les indications suivantes. Produits recommandés Grandeurs disponibles NAS Netgear Le nombre maximum de caméras pouvant avoir accès simultanément est de 16. NAS Synology Le nombre maximum de caméras pouvant avoir accès simultanément est de 16.

Lors de l’utilisation d’équipement NAS de Netgear, ne définissez pas de capacité d’utilisation.

Si vous utilisez de l’équipement NAS à des fins autres que de la sauvegarde vidéo, le nombre de caméras accessibles peut diminuer.présentation 12_ présentation contenu Veuillez vérifier si votre caméra et l’ensemble de ses accessoires sont contenus dans l’emballage du produit. Apparence Nom de l’élément Quantité Description Nom du modèle Caméra

Manuel d’utilisation, CD du logiciel Installer

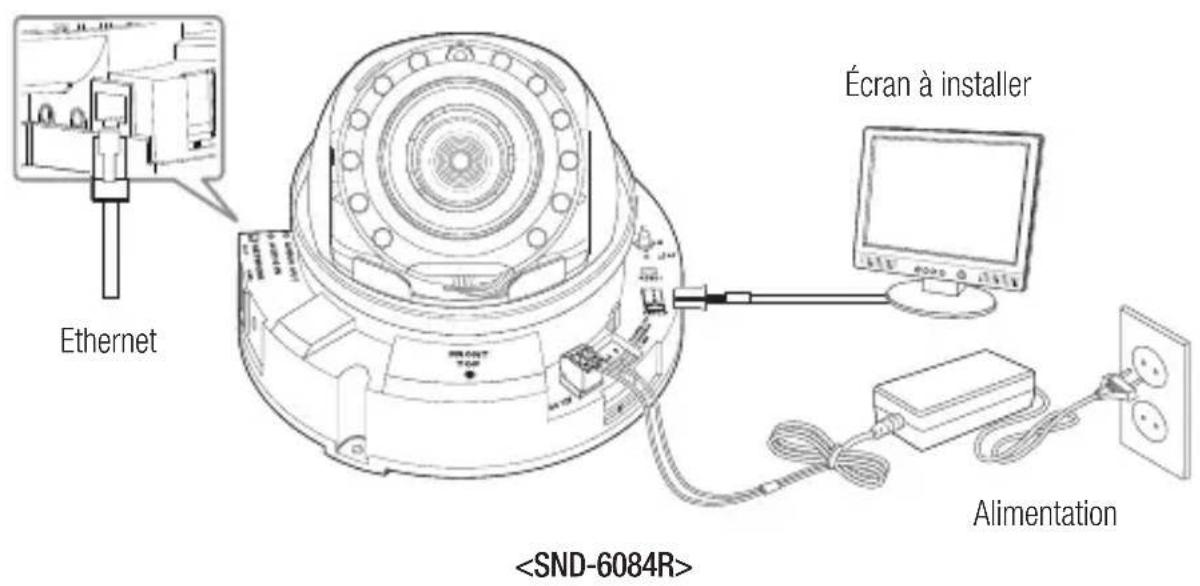

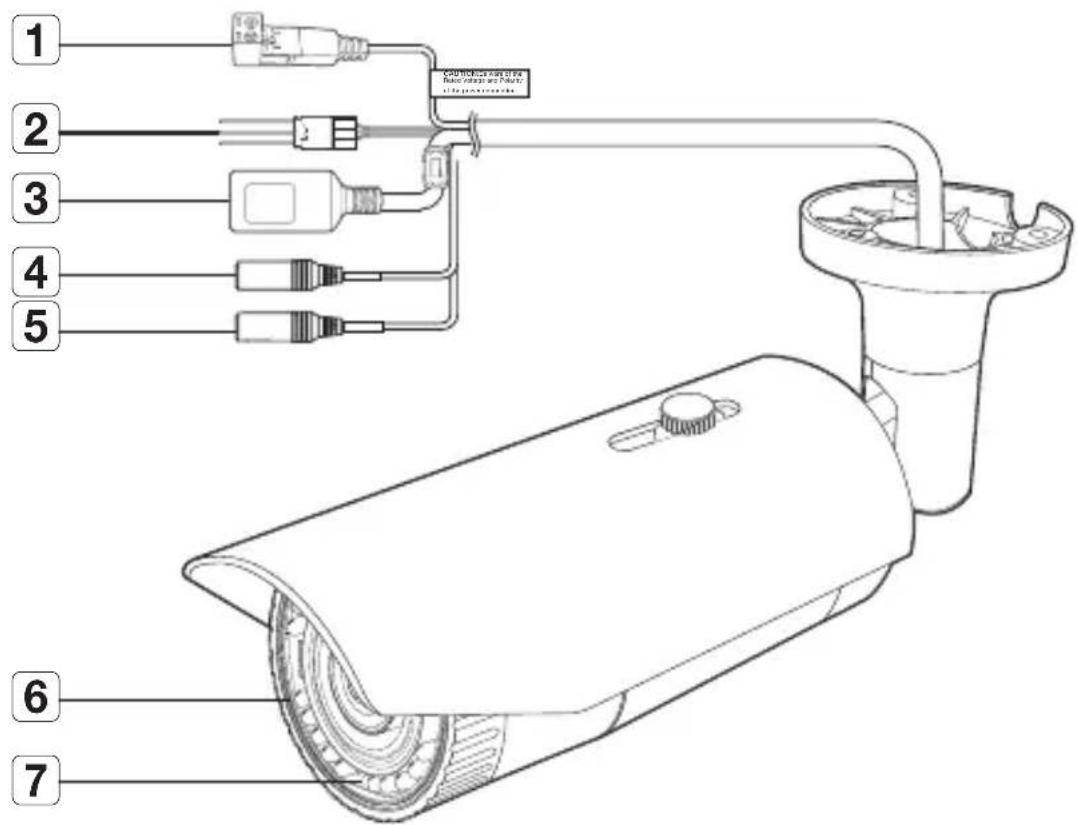

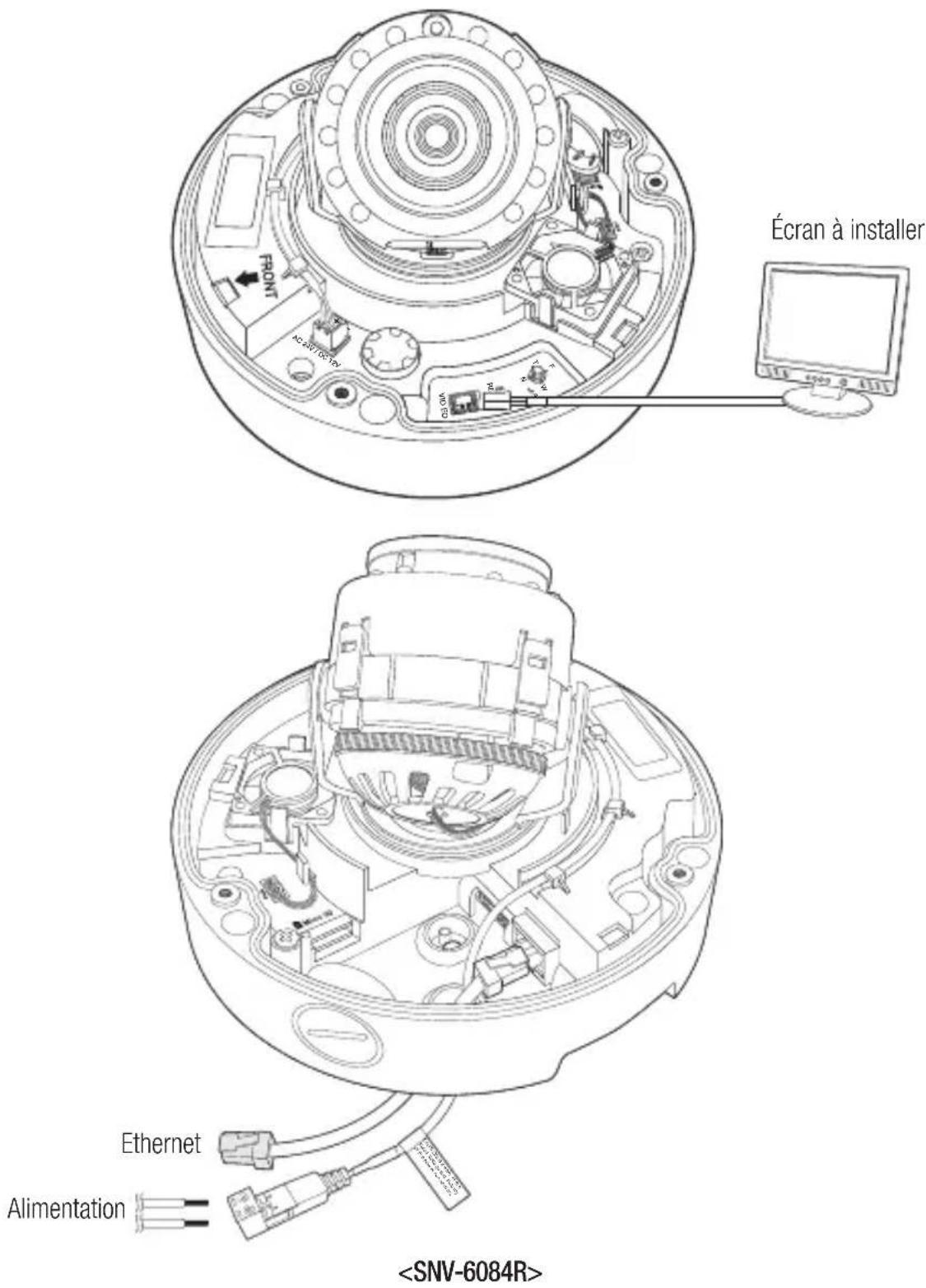

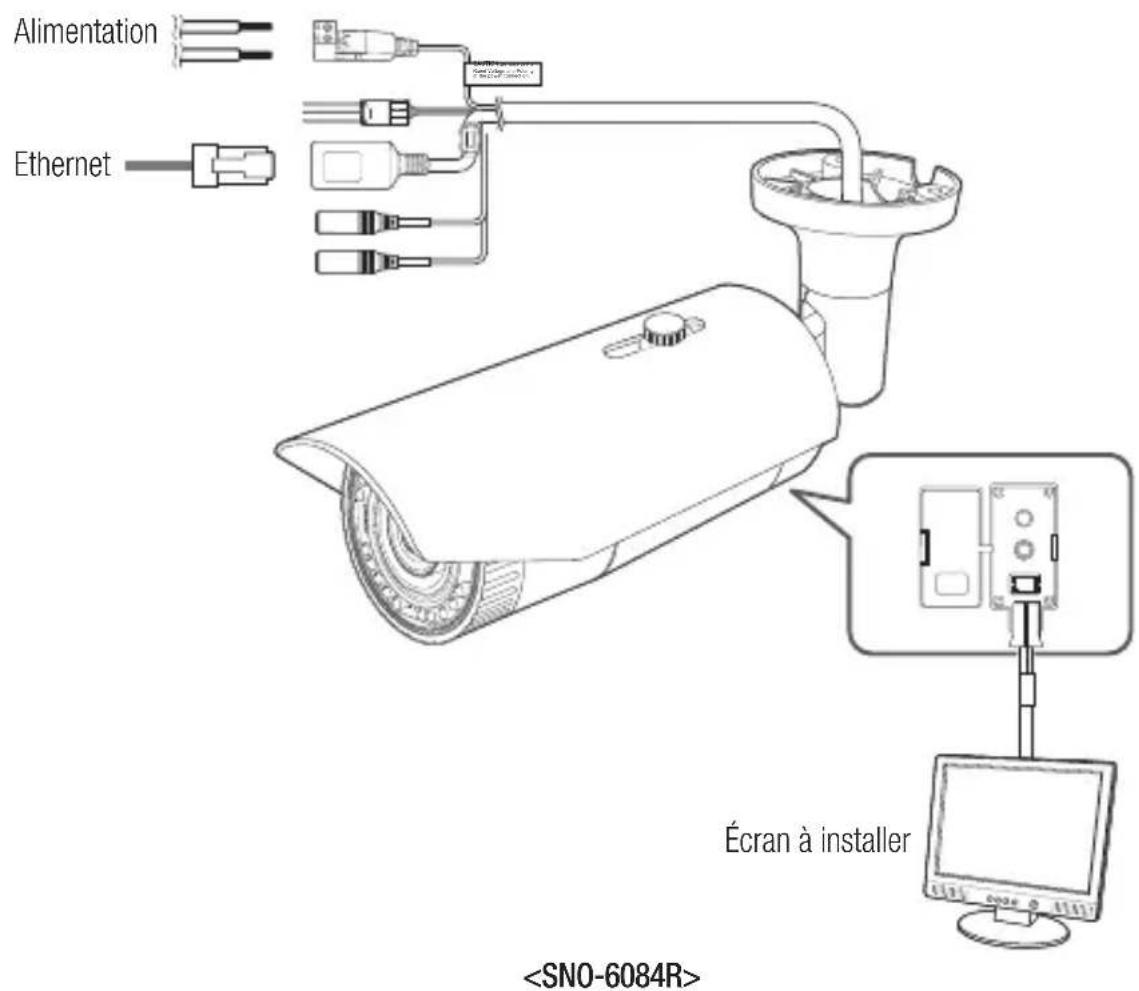

SND-6084R/ SNO-6084R/ SNV-6084R Câble pour l’écran de test 1 Permet de tester la connexion de la caméra à un dispositif d’affichage portable SND-6084R/ SNO-6084R/ SNV-6084R Bornier de raccordement 1 Raccordé à la prise d’alimentation SND-6084R/ SNV-6084R Gabarit 1 Guide d’installation du produit SND-6084R/ SNV-6084RFrançais _13 ● présentation Apparence Nom de l’élément Quantité Description Nom du modèle Clé à ouverture fixe (en forme de L)

Utilisé pour contrôler la direction de la caméra / Utilisé pour retirer et remplacer le couvercle du dôme SNO-6084R/ SNV-6084R Câble d’alarme 1 Utilisé pour la connexion de l’alarme SND-6084R Vis 2 Utilisé pour l’installation au plafond, sur un mur, etc. SND-6084R Vis autotaraudeuse 3 Permet de procéder à l’installation au plafond ou au mur SNO-6084R Pare-soleil 1 Protège la caméra de la lumière directe du soleil. SNO-6084R Support pare-soleil 1 Permet de fixer le pare-soleil sur la caméra. SNO-6084R CAUTION: Be w are of the Rated Voltage and Po larit y of the power connec tion. Câble d’alimentation

Utilisé pour raccorder le port d’alimentation SNV-6084R Câble audio/alarme

Utilisé pour raccorder les ports audio et alarme SNV-6084R Bague de câble 1 Utilisé pour connecter le câble LAN d’un diamètre de Ø 7 ~ 8,5. SNV-6084R Vis autotaraudeuse 3 Permet de procéder à l’installation au plafond ou au mur SNV-6084Rprésentation 14_ présentation Apparence Nom de l’élément Quantité Description Nom du modèle Bride d’ancrage en plastique

Permet de fixer une vis, à insérer dans un trou (force d’ancrage renforcée) SNV-6084R Vis de mécanique 3 Utilisées pour l’assemblage du boîtier du dôme lors de l’installation du produit sur le tube, en montage mural, etc. ou pour l’ obstruction d’un trou. SNV-6084R Options (non fournie) Boîtier intérieur enterré Boîtier destiné à l’installation de caméras intérieures enterrées SND-6084R/ SNV-6084RFrançais _15 ● PRÉSENTATION D’UN COUP D’ŒIL (SND-6084R) Apparence Élément Description Couvercle dômeCouvercle du boîtier utilisé pour protéger l’objectif et l’unité principale. Boîtier de la caméraPartie boîtier couvrant le corps de la caméra.

bprésentation 16_ présentation composants

m njFrançais _17 ● présentation Élément Description

Couvercle interne Ceci est un couvercle destiné à protéger le corps principal.

Capteur d’éclairage Détecte la lumière reçue pour commander la diode infrarouge.

Objectif Objectif de la caméra.

Diode infrarouge Ces diodes infrarouge sont commandées par le capteur d’éclairage.

Bouton de commande de zoom/mise au point T Zoomer (Télé. obj.) W Dézoomer (grand angle) N Mise au point sur un objet proche (Proche) F Mettre au point sur un objet éloigné (loin) Commande de mise au point Appuyez sur ce bouton pour la mise au point automatique.

Bouton de réinitialisation Le bouton permet de restaurer tous les réglages de la caméra sur leur valeur par défaut. Appuyez dessus pendant 5 secondes pour relancer le système.

Si vous réinitialisez la caméra, les réglages réseau seront ajustés de sorte que le serveur DHCP puisse être activé. En l’absence de serveur DHCP au sein du réseau, vous devez lancer le programme d’installation IP Installer pour modifier les réglages réseau de base, tels que l’adresse IP, le masque de sous-réseau, la passerelle, etc., avant de pouvoir vous connecter au réseau.

Sortie d’écran test Port de sortie pour contrôle de test de la sortie vidéo. Utilisez le câble de l’écran test pour connecter à un écran mobile et vérifiez la vidéo test.

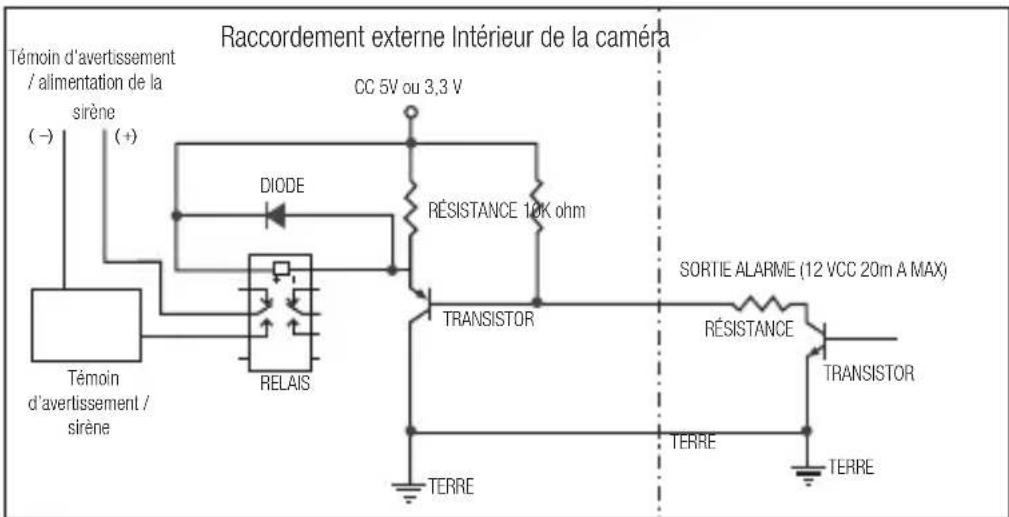

Sortie d’alarme ALARM IN Utilisé pour connecter l’entrée du capteur de l’alarme ou du capteur externe jour/nuit. ALARM OUT Utilisé pour la connexion du signal de sortie de l’alarme. GND Port commun pour signal d’émission d’alerte.

Port d’alimentation Port pour le bloc de jonction d’alimentationprésentation 18_ présentation Élément Description

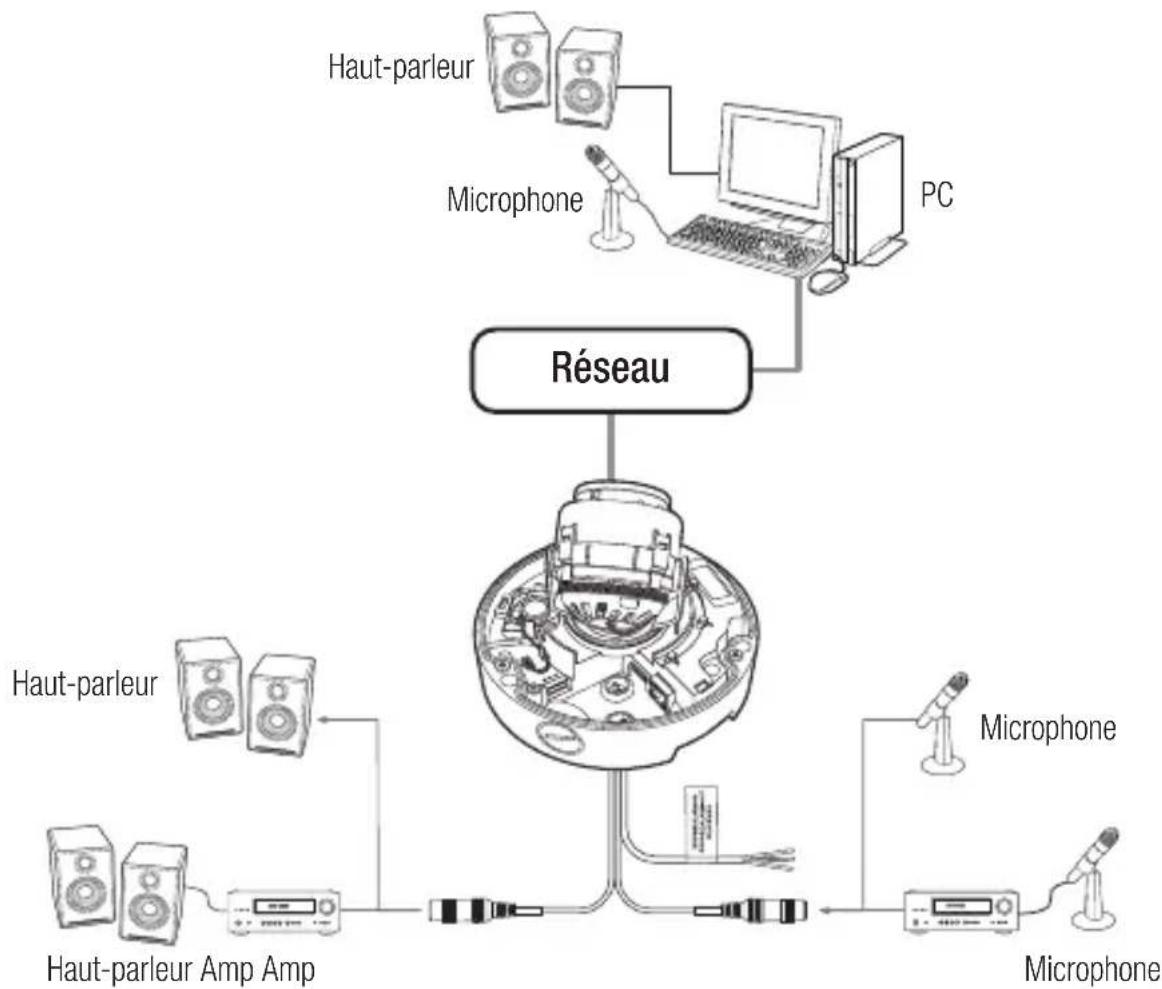

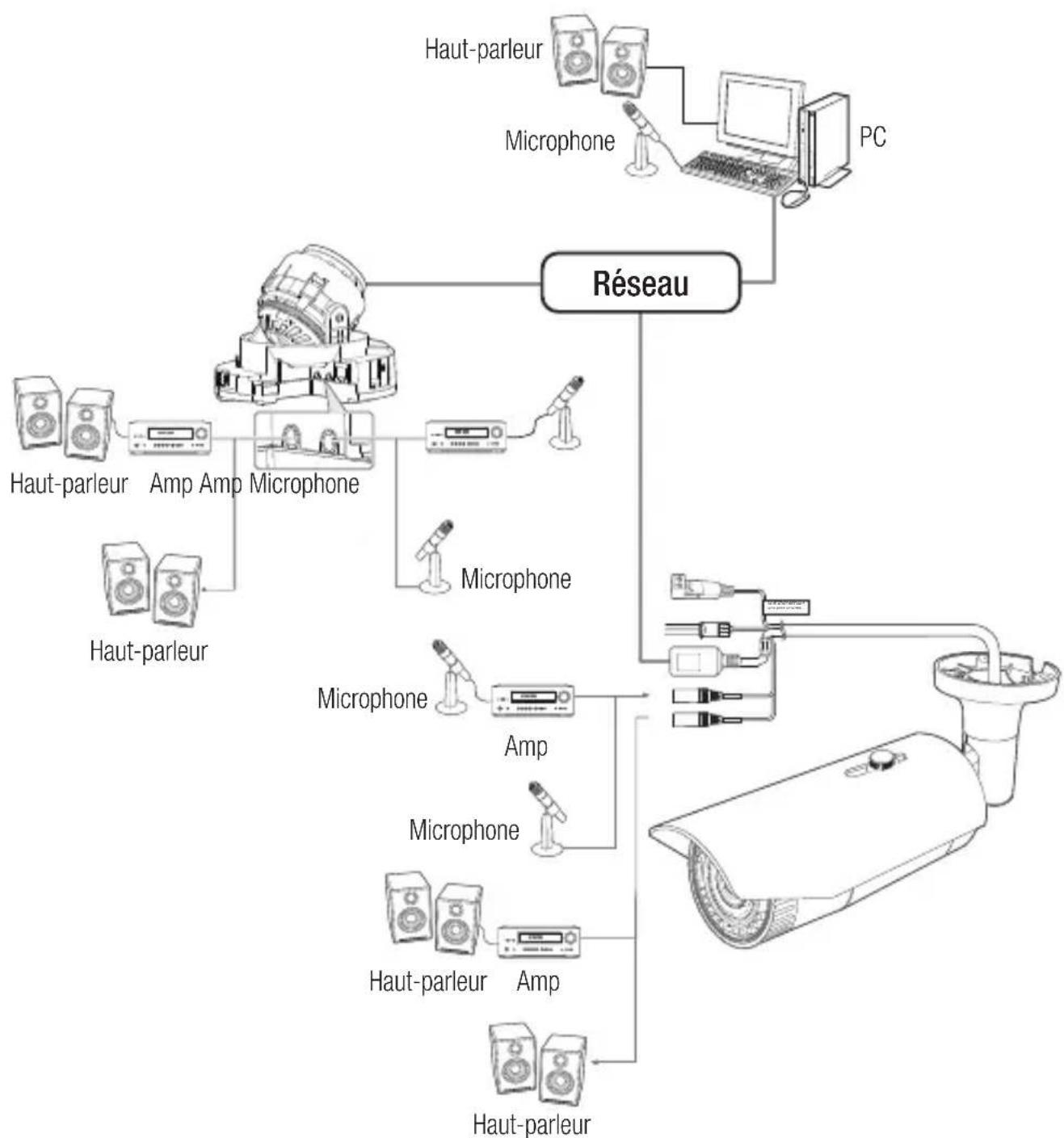

Prise de sortie audio Utilisée pour la connexion aux enceintes.

Prise d’entrée audio Utilisée pour la connexion à un microphone.

Port Réseau Utilisé pour connecter l’alimentation électrique par câble Ethernet ou le câble Ethernet pour la connexion réseau.

Trou du microphone Le microphone est intégré.Français _19 ● PRÉSENTATION D’UN COUP D’ŒIL (SNO-6084R) Apparence Élément Description Pare-soleil Protège la caméra de la lumière directe du soleil. Support pare-soleil Permet de fixer le pare-soleil sur la caméra. Bouton de réinitialisationLe bouton permet de restaurer tous les réglages de la caméra sur leur valeur par défaut. Appuyez dessus pendant 5 secondes pour relancer le système.J Si vous réinitialisez la caméra, les réglages réseau seront ajustés de sorte que le serveur DHCP puisse être activé. En l’absence de serveur DHCP au sein du réseau, vous devez lancer le programme d’installation IP Installer pour modifier les réglages réseau de base, tels que l’adresse IP, le masque de sous-réseau, la passerelle, etc., avant de pouvoir vous connecter au réseau.

eprésentation 20_ présentation Élément Description Bouton de commande de zoom/mise au pointT Zoomer (Télé. obj.)W Dézoomer (grand angle)N Mise au point sur un objet proche (Proche)F Mettre au point sur un objet éloigné (loin)Commande de mise au pointAppuyez sur ce bouton pour la mise au point automatique. Sortie d’écran testPort de sortie pour contrôle de test de la sortie vidéo. Utilisez le câble de l’écran test pour connecter à un écran mobile et vérifiez la vidéo test.

Pour nettoyer la surface de l’objectif, essuyez-la soigneusement avec du papier Joseph ou n’importe quel chiffon sec imbibé d’alcool éthylique.Français _21 ● PRÉSENTATION Composants Élément Description

Port d’alimentation Utilisé pour la connexion du câble d’alimentation.

Sortie d’alarme ARM-IN Utilisé pour connecter l’entrée du capteur de l’alarme ou du capteur externe jour/nuit. GND Port commun pour signal d’émission d’alerte. ARM-OUT Utilisé pour la connexion du signal de sortie de l’alarme.

Port Réseau Utilisé pour connecter l’alimentation électrique par câble Ethernet ou le câble Ethernet pour la connexion réseau. ARM-IN GND ARM-OUTCAUTION:Be ware of theRated Voltage and Polarityof the power connection.

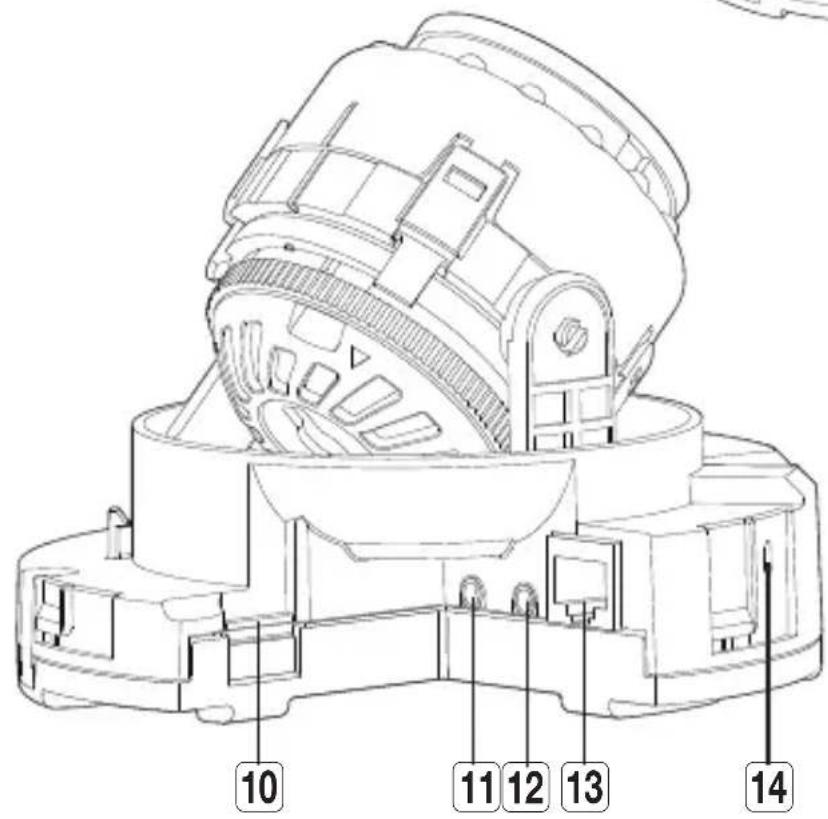

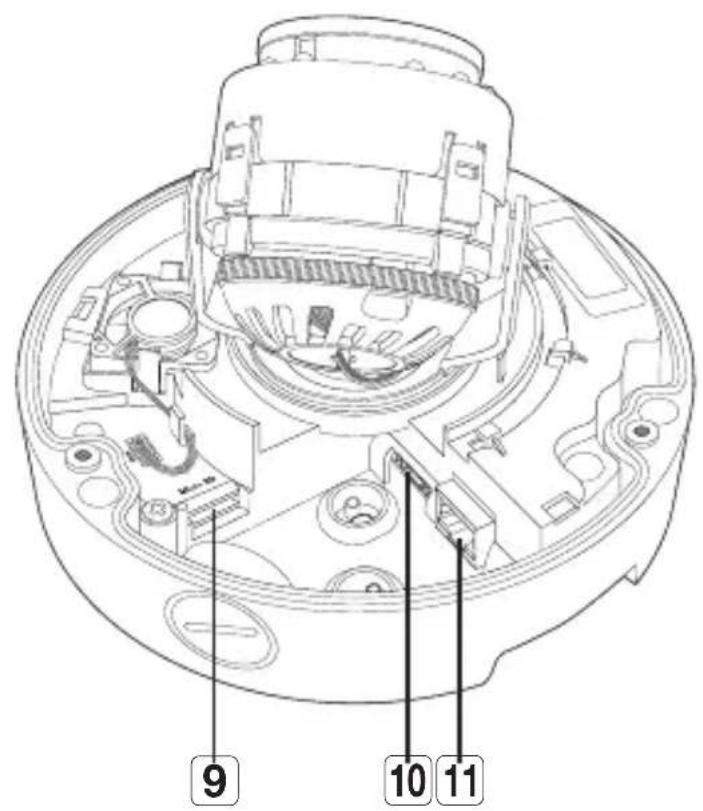

eprésentation 22_ présentation Élément Description

Prise de sortie audio Utilisée pour la connexion aux enceintes.

Prise d’entrée audio Utilisée pour la connexion à un microphone.

Diode infrarouge Ces diodes infrarouge sont commandées par le capteur d’éclairage.

Capteur d’éclairage Détecte la lumière reçue pour commander la diode infrarouge.Français _23 ● PRÉSENTATION D’UN COUP D’ŒIL (SNV-6084R) Apparence Élément Description Couvercle dômeCouvercle du boîtier utilisé pour protéger l’objectif et l’unité principale. Boîtier de la caméraPartie boîtier couvrant le corps de la caméra. Mircro SD AC 24V / DC 12V RESET VID EO

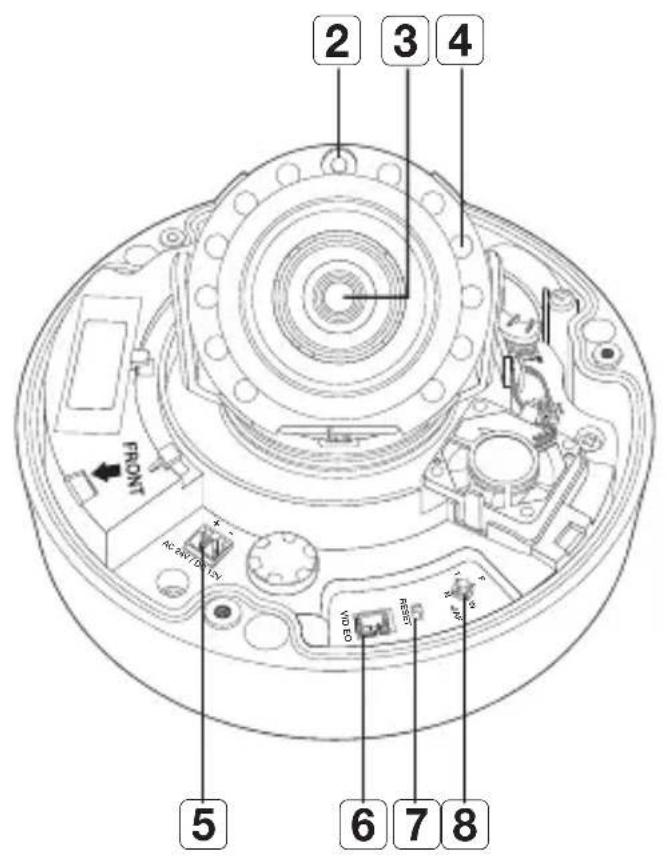

bprésentation 24_ présentation composants AC 24V / DC 12V RESET VID EO

b dc e fgh i kj aFrançais _25 ● présentation Élément Description

Couvercle interne Ceci est un couvercle destiné à protéger le corps principal.

Capteur d’éclairage Détecte la lumière reçue pour commander la diode infrarouge.

Objectif Objectif de la caméra.

Diode infrarouge Ces diodes infrarouge sont commandées par le capteur d’éclairage.

Port d’alimentation Port pour le bloc de jonction d’alimentation.

Sortie d’écran test Port de sortie pour contrôle de test de la sortie vidéo. Utilisez le câble de l’écran test pour connecter à un écran mobile et vérifiez la vidéo test.

Bouton de réinitialisation Le bouton permet de restaurer tous les réglages de la caméra sur leur valeur par défaut. Appuyez dessus pendant 5 secondes pour relancer le système.

Si vous réinitialisez la caméra, les réglages réseau seront ajustés de sorte que le serveur DHCP puisse être activé. En l’absence de serveur DHCP au sein du réseau, vous devez lancer le programme d’installation IP Installer pour modifier les réglages réseau de base, tels que l’adresse IP, le masque de sous-réseau, la passerelle, etc., avant de pouvoir vous connecter au réseau.

Bouton de commande de zoom/mise au point T Zoomer (Télé. obj.) W Dézoomer (grand angle) N Mise au point sur un objet proche (Proche) F Mettre au point sur un objet éloigné (loin) Commande de mise au point Appuyez sur ce bouton pour la mise au point automatique.

Câble et port audio et alarme Branchez le câble audio et alarme à ce port afin de connecter l’appareil avec un périphérique d’alarme externe / microphone / haut-parleur.

Port Réseau Utilisé pour connecter l’alimentation électrique par câble Ethernet ou le câble Ethernet pour la connexion réseau.26_ installation et connexion installation et connexion Précautions à prendre avant l’installation Assurez-vous de bien lire les instructions suivantes avant d’installer la caméra.

• Elle doit être installée sur une zone (plafond ou mur) qui peut supporter cinq fois le poids de la caméra, y compris le support d’installation.

• L’utilisation de câbles recollés ou effilochés peut endommager le produit et provoquer un incendie.

• Pour des raisons de sécurité, ne laissez personne d’autre que vous sur le site de l’installation. Ne lais sez pas vos effets personnels sur le site, par mesure de précaution. INSTALLATION (SND-6084R) Démontage

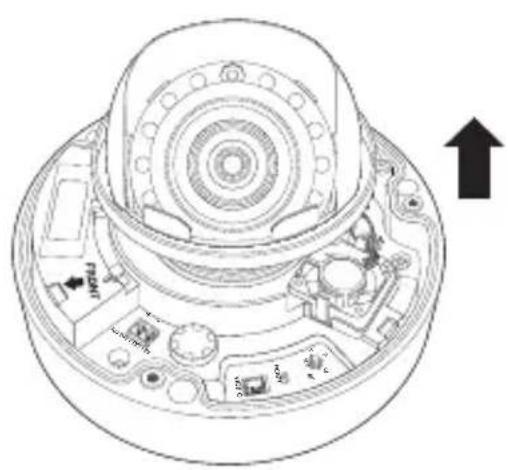

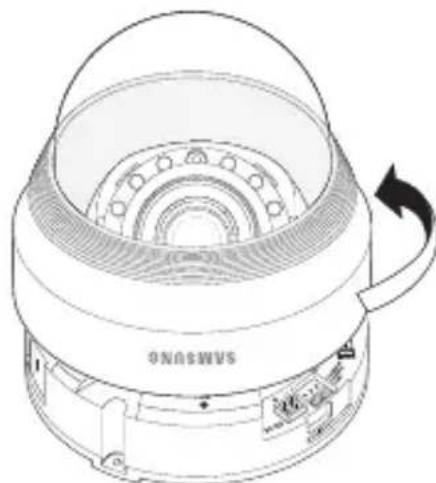

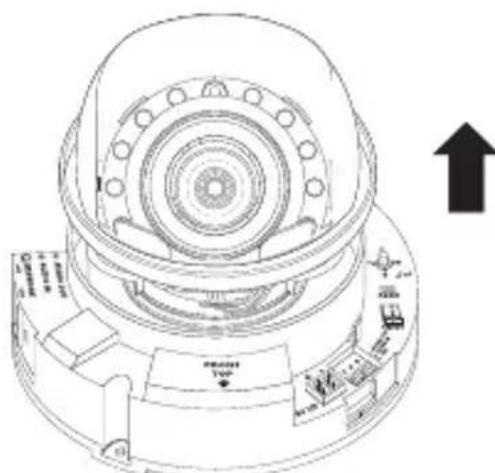

1. Maintenez la partie inférieure de la caméra d’une

main et tournez le couvercle de droite à gauche avec l’autre main afin de les désolidariser.

2. Soulevez le couvercle intérieur pour le séparer.Français _27

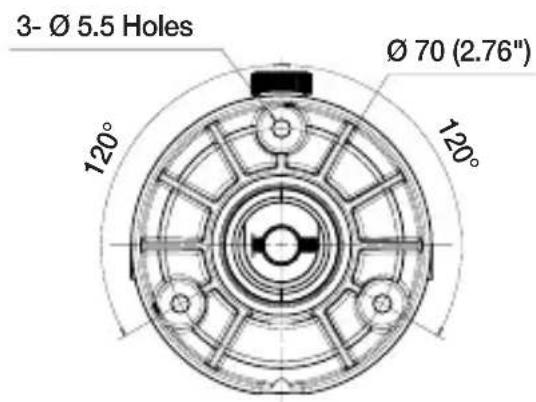

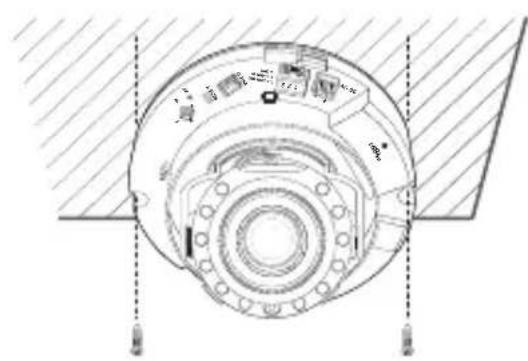

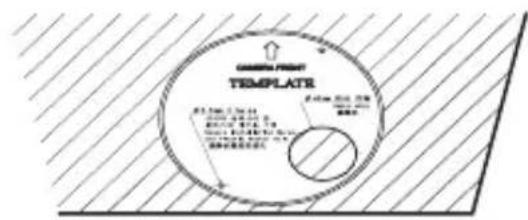

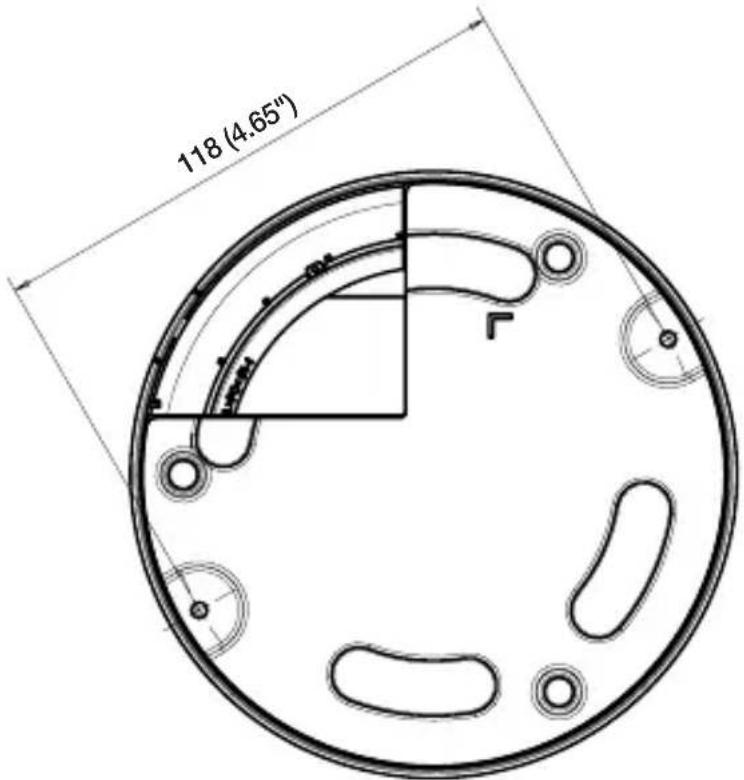

1. Fixez le modèle d’installation sur la zone

sélectionnée et percez trois trous ainsi qu’indiqué sur l’image.

2. Utilisez les deux vis fournies pour fixer la

caméra sur les deux trous percés.

Placez la marque <FRONT TOP> imprimée sur la caméra en face de la zone à surveiller.

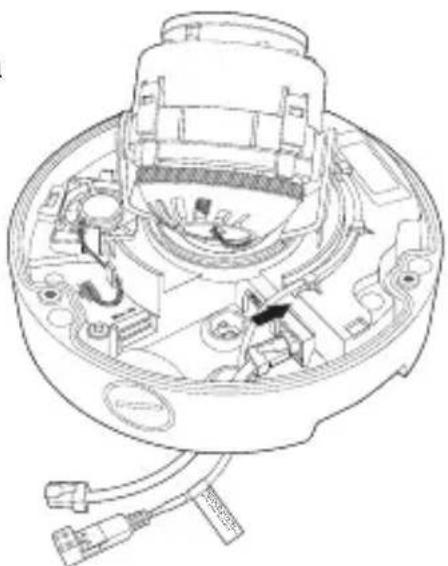

3. Raccordez les bornes internes de la caméra

avec les câbles correspondants.

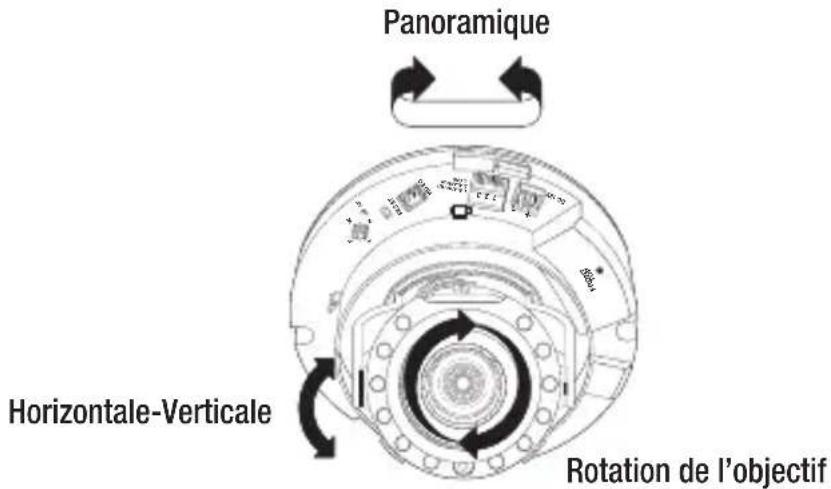

4. Réglez l’orientation de l’objectif selon la

position souhaitée en vous reportant à la section « Reglage de l’orientation de la camera de surveillance ». (page 37)

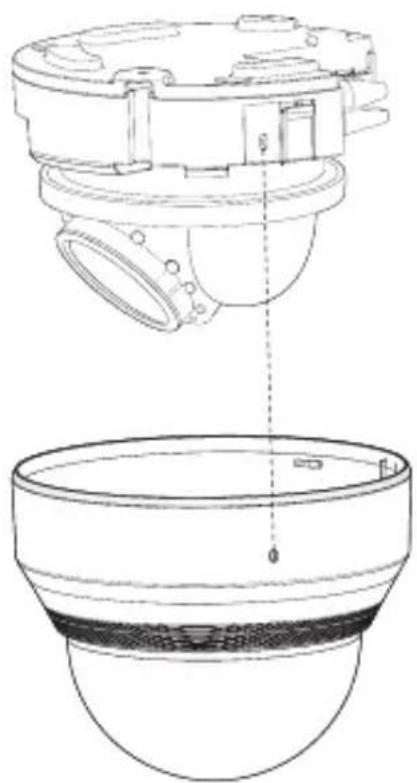

5. Fixez le boîtier en dôme (couvercle en dôme

+ boîtier de la caméra) au corps principal ainsi qu’illustré sur l’image.

Prenez garde à la direction lors du montage. FRONT TOP DC 12V1 2 3

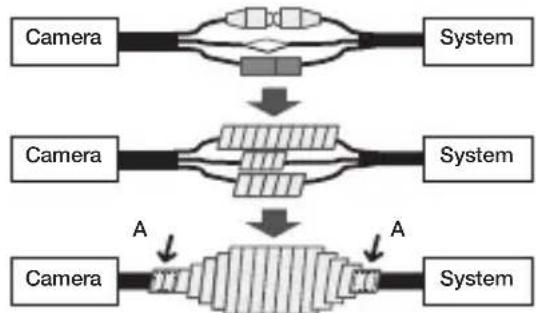

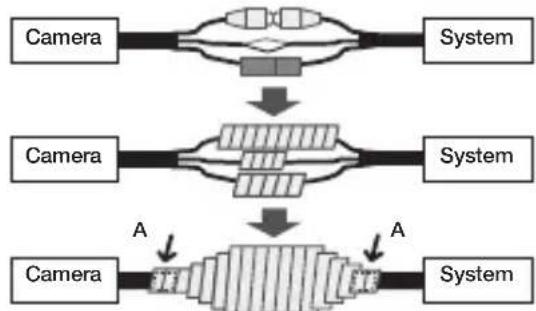

Cette caméra est étanche et en conformité avec les spécifications de la norme IP66, mais la prise jack connectée au câble externe ne l’est pas. Il est recommandé d’installer ce produit sous l’avant-toit afin d’éviter que le câble ne soit exposé. Installation 1. Installez la caméra sur trois trous en serrant les trois vis taraudeuses fournies avec le produit.2. Raccordez les câbles avec le port de la caméra.3. Ajustez l’orientation de la caméra avec la clé Allen fournie. Installation extérieure Lorsque vous l’installez en dehors d’un bâtiment, rendez-le étanche à l’aide de ruban en caoutchouc butylique (qui peut être acheté dans un magasin), de sorte que l’eau ne coule pas depuis le câble connecté à l’extérieur.1. Connectez les câbles d’alimentation, E/S, BNC et LAN.2. Enroulez la gaine du câble noir (zone A) et la zone de connexion du câble à l’aide de ruban étanche (en caoutchouc butylique), de sorte que plus de la moitié du ruban est chevauchée.

Si la gaine du câble noir n’est pas correctement rendue étanche, elle peut directement provoquer une fuite. Assurez-vous de protéger le câble avec une large épaisseur de ruban.

Le ruban étanche en caoutchouc butylique est fait de caoutchouc butylique qui peut être étendu jusqu’au double de sa longueur normale.CameraCameraCameraSystemSystemSystem AAFrançais _29

Cette caméra est étanche et en conformité avec les spécifications de la norme IP66, mais la prise jack connectée au câble externe ne l’est pas. Il est recommandé d’installer ce produit sous l’avant-toit afin d’éviter que le câble ne soit exposé. Démontage 1. À l’aide de la clé Allen, desserrez 3 boulons du couvercle du dôme en tournant dans le sens inverse des aiguilles d’une montre afin de retirer le couvercle.2. Soulevez le couvercle intérieur pour le séparer.AC 24V / DC 12VRESET VIDE O

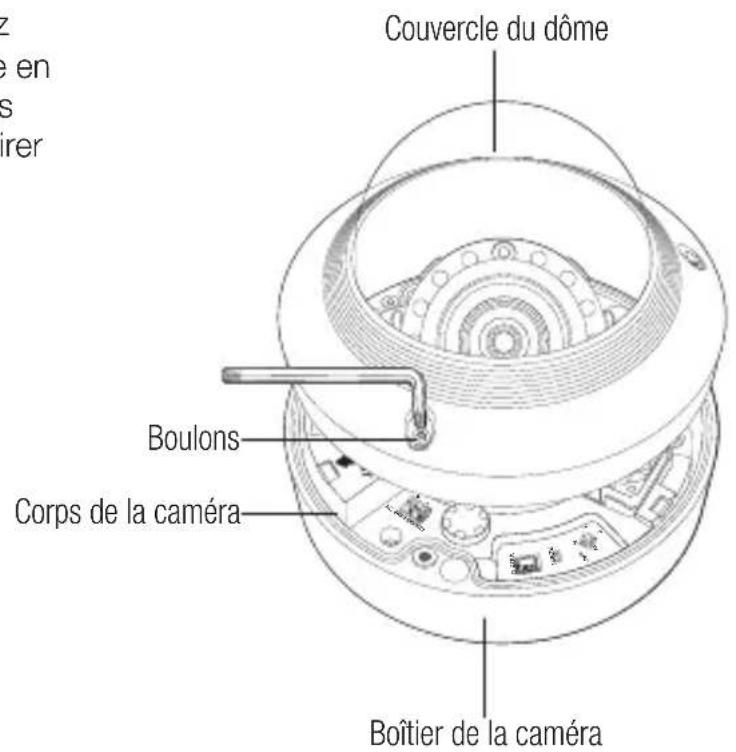

BoulonsCouvercle du dômeBoîtier de la caméraCorps de la caméraAC 24V / DC 12VRESETVIDE O

+ -installation et connexion 30_ installation et connexion Installation

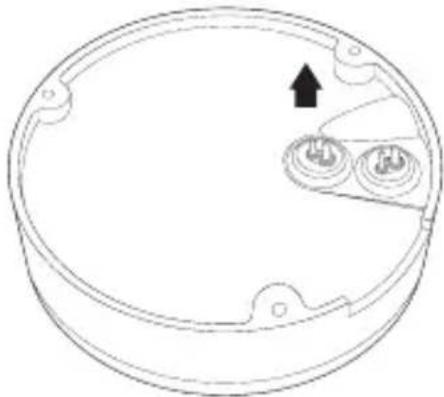

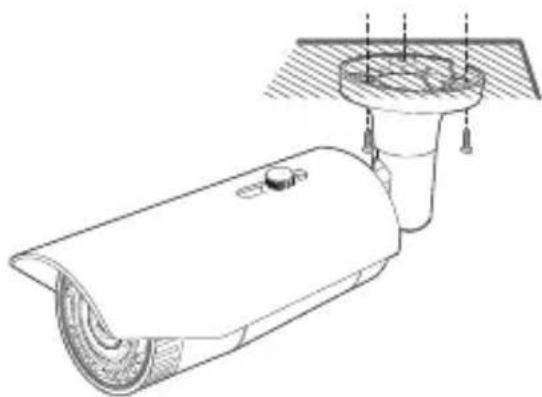

1. Percez un trou (diamètre : 6 mm, profondeur

: min. 55 mm) au fond du boîtier et insérez-y jusqu’au bout les chevilles d’ancrage en plastique fournies.

2. Alignez le trou inférieur sur le trou de la

bride d’ancrage, puis insérez et fixez la vis autotaraudeuse (M4.5xL50).

3. Connectez et disposez les câbles

nécessaires de sorte à éviter de les endommager ou de les coincer lors de l’installation de la caméra.

4. Réglez l’orientation de l’objectif selon la position souhaitée en vous reportant à la

section « Reglage de l’orientation de la camera de surveillance ». (page 37)

5. Refermez le couvercle du dôme.

Pour garantir l’étanchéité, resserrez les boulons de fixation à l’aide de la clé à ouverture fixe (en forme de L) fournie. AC 24V / DC 12V RESET VIDEO FWAFT

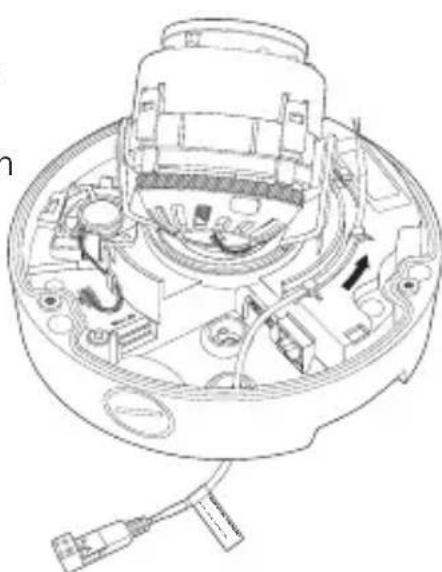

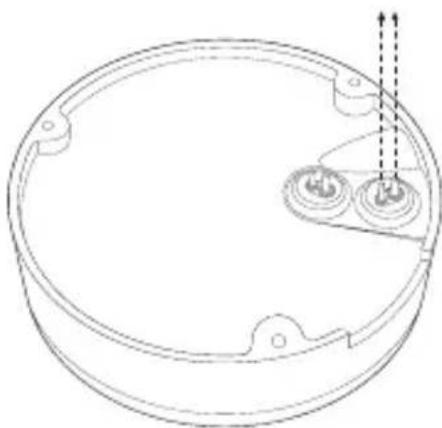

Raccorder le câble imperméable d’alimentation et LAN

1. Retirez le couvercle du dôme et le boîtier.

2. Tirez sur la longue partie projetée de la prise en

caoutchouc en partie inférieure, et retirez-la ainsi qu’illustré sur la figure.

Utilisez une bague de câble appropriée pour connecter le câble LAN. - Caméra de base : utilisez le câbled’un diamètre de Ø 5 ~ 6,5. - Composants fournis : utilisez le câble d’un diamètre de Ø 7 ~ 8,5.

3. Insérez le câble d’alimentation dans le petit trou qui

s’est formé lorsque vous avez retiré la partie projetée de la prise en caoutchouc à l’étape 2 ci-dessus.

4. Raccordez le câble d’alimentation au bloc de jonction

d’alimentation. CAUTION : Be ware o f the Rated Vo ltage and P olarit y of the power conne ction.installation et connexion 32_ installation et connexion

5. Insérez le câble LAN dans le grand trou qui s’est

formé lorsque vous avez retiré la partie projetée de la prise en caoutchouc à l’étape 2 ci-dessus.

6. Retirez la gaine à l’aide d’une pince coupe-câble et

7. Raccordez le câble LAN avec un connecteur LAN et

insérez-le dans l’outil LAN.

8. Raccordez le câble fini au port Ethernet.

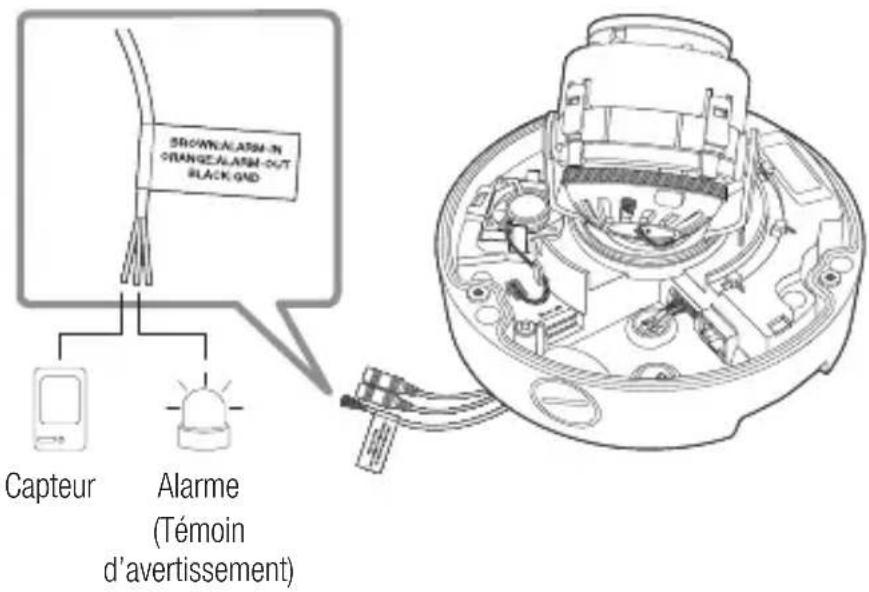

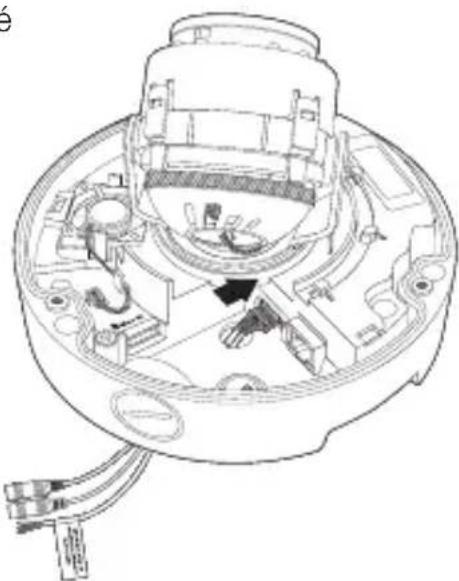

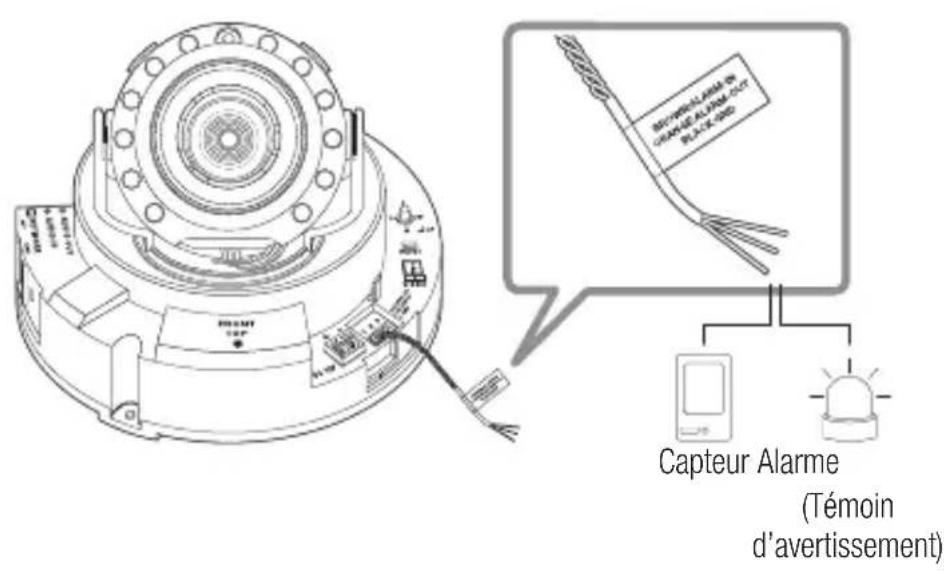

Connecter le câble d’alarme

1. Retirez le couvercle du dôme et le boîtier.

2. Tirez sur la longue partie projetée de la prise en

caoutchouc en partie inférieure, et retirez-la ainsi qu’illustré sur la figure.

3. Insérez le câble d’alarme dans le trou qui s’est formé

lorsque vous avez retiré la prise en caoutchouc à l’étape 2, puis connectez le câble avec la borne du PCB de l’alarme.

4. Alignez le câble de manière à ce qu’il ne soit pas

endommagé ou enroulé lors de l’installation de la caméra.

5. Placez la prise en caoutchouc du câble d’alarme

6. Réglez l’orientation de l’objectif selon la position

souhaitée en vous reportant à la section « Reglage de l’orientation de la camera de surveillance ». (page 37)

7. Fixez le couvercle du dôme.installation et connexion

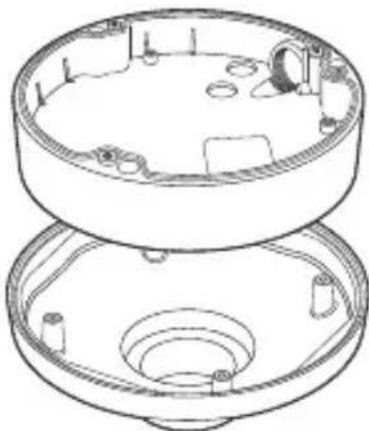

34_ installation et connexion Fixation de l’adaptateur (dégroupé) Choisissez et achetez parmi les options suivantes (dégroupées) celle qui est adaptée au site d’installation ou celle qui vous convient le mieux.1. Retirez le couvercle du dôme du boîtier en vous référant au chapitre « Démontage ». (page

2. Utilisez la vis de mécanique fournie pour fixer le boîtier de la caméra à l’adaptateur dégroupé.3. Connectez et disposez les câbles nécessaires de sorte à éviter de les endommager ou de les coincer lors de l’installation de la caméra. Procédez au montage de la caméra dans l’ordre inverse indiqué à la section « Démontage ».5. Réglez l’orientation de l’objectif selon la position souhaitée en vous reportant à la section « Reglage de l’orientation de la camera de surveillance ». (page 37)6. Refermez le couvercle du dôme.

Pour garantir l’étanchéité, resserrez les boulons de fixation à l’aide de la clé à ouverture fixe (en forme de L) fournie. Installation extérieure Lorsque vous l’installez en dehors d’un bâtiment, rendez-le étanche à l’aide de ruban en caoutchouc butylique (qui peut être acheté dans un magasin), de sorte que l’eau ne coule pas depuis le câble connecté à l’extérieur.1. Connectez les câbles d’alimentation, E/S, BNC et LAN.2. Enroulez la gaine du câble noir (zone A) et la zone de connexion du câble à l’aide de ruban étanche (en caoutchouc butylique), de sorte que plus de la moitié du ruban est chevauchée.

Si la gaine du câble noir n’est pas correctement rendue étanche, elle peut directement provoquer une fuite. Assurez-vous de protéger le câble avec une large épaisseur de ruban.

Le ruban étanche en caoutchouc butylique est fait de caoutchouc butylique qui peut être étendu jusqu’au double de sa longueur normale.CameraCameraCameraSystemSystemSystem AAFrançais _35

● INSTALLATION ET CONNEXION

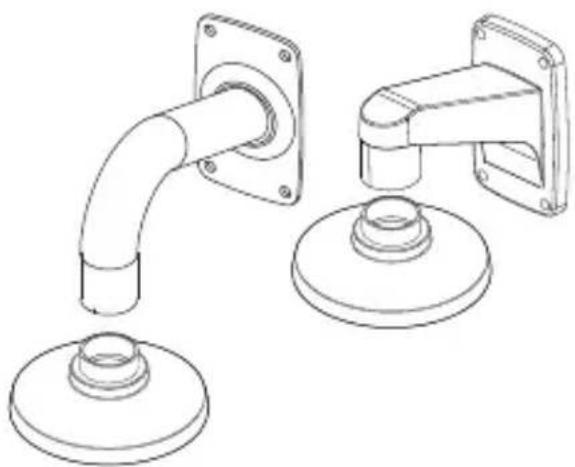

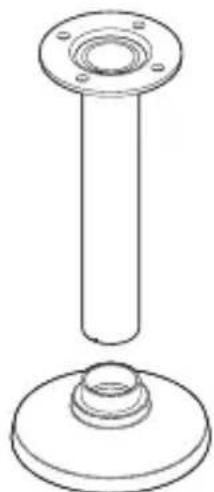

Accessoires en option pour l’installation Pour faciliter l’installation, vous pouvez acheter les accessoires appropriés disponibles en option.

6084R, SBP-301HM3 : SNV-6084R) Cet adaptateur est utilisé pour installer le dôme de la caméra sur un mur.

301HM3 : SNV-6084R) Cet adaptateur est utilisé pour installer le dôme de la caméra sur un plafond en béton.installation et connexion 36_ installation et connexion

3. ADAPTATEUR POUR FIXATION SUR POTEAU

(SBP-300PM) Ceci est un adaptateur utilisé pour l’installation de l’ADAPTATEUR POUR FIXATION MURALE (SBP-300WM ou SBP-300WM1) sur un poteau d’un diamètre supérieur à 80 mm.

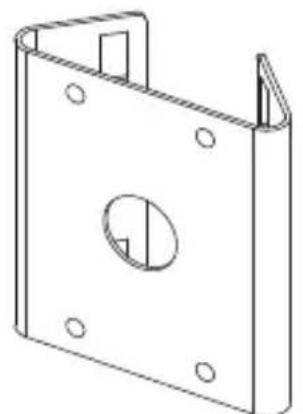

4. ADAPTATEUR POUR FIXATION D’ANGLE

(SBP-300KM) Ceci est un adaptateur pour l’installation de l’ADAPTATEUR POUR FIXATION MURALE (SBP-300WM ou SBP-300WM1) à l’angle du joint de mur.Français _37

Réglage de la direction de surveillance Vous ne pouvez régler l’orientation de la caméra que lorsque celle-ci a été fixée au plafond. La rotation de l’unité de la caméra vers la gauche ou la droite est appelée Panoramique, le réglage de l’inclinaison est appelé Horizontale-Verticale et la rotation de l’objectif sur son axe est appelée Rotation. - La plage effective du panoramique couvre un angle total de 354 degrés. - La plage effective de la rotation couvre un angle total de 355 degrés. - La plage effective de l’inclinaison couvre un angle total de 67 degrés.

L’image peut être recouverte par le boîtier de la caméra en fonction de l’angle.

Ne forcez pas sur la mise au point / le zoom de l’objectif après démontage du boîtier en dôme. Autrement, ceci peut fausser la mise au point en raison d’une panne de moteur.

1. Après l’installation de la caméra, réglez l’angle de panoramique selon la direction de

2. Réglez l’angle horizontal de manière à ce que l’image ne soit pas inversée.

Si vous disposez du modèle SND-6084R, tournez l’objectif à l’aide du couvercle arrière de celui-ci.

3. Réglez l’angle d’inclinaison de sorte que la caméra soit face à l’objet à surveiller.

Déconnectez le câble d’alimentation de la caméra avant d’y insérer la carte mémoire Micro SD.

N’insérez pas la carte mémoire Micro SD à l’envers et de force. Autrement, vous risquez d’endommager la carte mémoire Micro SD. Insertion d’une carte mémoire Micro SD Introduisez la carte mémoire Micro SD en suivant le sens de la flèche, comme indiqué sur le schéma.<SND-6084R><SNV-6084R>Français _39

● INSTALLATION ET CONNEXION

Retrait d’une carte mémoire Micro SD Appuyer doucement vers le bas sur l'extrémité exposée de la carte mémoire comme indiqué dans le diagramme pour éjecter la carte mémoire de la fente.

Si vous exercez une pression excessive sur la carte mémoire Micro SD, celle-ci pourra s'éjecter du logement de manière incontrôlable.

Avant de retirer votre carte mémoire Micro SD, éteignez la caméra ou allez à <Stockage>, éteignez l’appareil, puis appuyez sur le bouton [Appliquer ( )]. (Page 114)

Si vous arrêtez la caméra ou retirez la carte mémoire Micro SD qui contient les données du produit, ces données peuvent être perdues ou endommagées. <SND-6084R> <SNV-6084R>installation et connexion 40_ installation et connexion INFORMATIONS SUR LA CARTE MÉMOIRE (NON INCLUSE) Qu'est ce qu'une carte mémoire ? Une carte mémoire est un dispositif de stockage de données externe qui a été développé pour offrir une toute nouvelle manière d'enregistrer et de partager des données de texte, audio et vidéo en utilisant des dispositifs numériques. Sélectionner une carte mémoire qui vous convient Votre caméra prend en charge les cartes mémoire Micro SD/SDHC/SDXC. Vous pouvez, toutefois, avoir des problèmes de compatibilité en fonction du modèle et de la marque de la carte mémoire.Pour votre caméra, nous recommandons que vous utilisiez une carte mémoire des fabricants suivants : Carte mémoire Micro SD/SDHC/SDXC : Sandisk, TranscendIl est recommandé d’utiliser des cartes mémoires de 4GO à 64GO avec cette caméra.La performance de lecture peut être affectée en fonction de la vitesse de la carte mémoire, il faut donc utiliser la carte mémoire à haute vitesse. Pour une vitesse d’enregistrement inférieure à 30 ips, il est recommandé d’utiliser une carte mémoire spécifiée de Class 6 ou supérieure.Pour une vitesse d’enregistrement supérieure à 31 ips, il est recommandé d’utiliser une carte mémoire spécifiée de Class 10 UHS ou supérieure. Utilisation de la carte mémoire (SNO-6084R) Ce produit est équipé d’une carte mémoire interne de 4GO (SDHC).Il est recommandé de régler la vitesse de stockage sur 30 ips ou moins lorsque vous utilisez la carte mémoire SD intégrée.Pour une vitesse d’enregistrement supérieure ou égale à 31 ips, il est recommandé de contacter le centre de service afin de remplacer la carte équipée par une carte mémoire UHS Classe 10 ou supérieure.Ne démontez pas ce produit vous-même pour un motif tel que l’étanchéification. Composants de carte mémoire Micro SD/SDHC/SDXCContactsFrançais _41 ● installation et conneXion conneXion à D’autres péripHériQues Écran à installer Alimentation Ethernet <SND-6084R> Ethernet Alimentation ARM-IN GND ARM-OUTCAUTION:Be ware of theRated Voltage and Polarityof the power connection. <SNO-6084R> Écran à installerinstallation et connexion 42_ installation et connexion

La sortie composite de l’appareil est fournie afin de faciliter l’installation et n’est pas recommandée à des fins de surveillance. <SNV-6084R>

Connexion Ethernet Connectez le câble Ethernet au réseau local ou à Internet. Alimentation (SND-6084R) Utilisez le tournevis pour connecter les lignes du câble d’alimentation (+, –) au port correspondant de la caméra.

En cas d’application simultanée d’un PoE et d’un courant 12 V CC, la caméra est alimentée à partir du PoE. - Vous pouvez également utiliser un routeur doté d’une alimentation électrique par câble Ethernet pour fournir le courant à la caméra. - Utilisez une alimentation électrique par câble Ethernet qui est conforme aux protocoles IEEE 802.3af. - Nous vous conseillons d’utiliser uniquement une source d’alimentation : l’alimentation électrique par câble Ethernet et 12 V CC.

Prenez soin de ne pas inverser la polarité en connectant le câble d’alimentation.

Si vous voulez connecter un périphérique externe, vous devez éteindre le périphérique externe avant de poursuivre. Alimentation (SNO-6084R/SNV-6084R) Utilisez le tournevis pour connecter les lignes du câble d’alimentation (+, –) au port correspondant de la caméra.

Lorsque les alimentations en PoE et en 12 V CC, ou en PoE et en 24 V CA sont raccordées en même temps, l’unité commence à fonctionner avec la première source d’alimentation connectée. - Vous pouvez également utiliser un routeur doté d’une alimentation électrique par câble Ethernet pour fournir le courant à la caméra. - Utilisez une alimentation électrique par câble Ethernet qui est conforme aux protocoles IEEE 802.3af.

Le chauffage ne fonctionnera correctement qu’alimenté par une source de courant alternatif 24 V. - Le chauffage ne fonctionne pas avec le 12 V CC et le PoE. - Utilisez une alimentation en courant alternatif 24 V en cas de températures inférieures à -10 °C.

Prenez soin de ne pas inverser la polarité en connectant le câble d’alimentation.

Une alimentation 24 V CA peut être raccordée indépendamment de la polarité.

Si vous voulez connecter un périphérique externe, vous devez éteindre le périphérique externe avant de poursuivre.installation et connexion 44_ installation et connexion Spécification du câble d’alimentation pour chaque modèle Dans le cas d’une alimentation en 12 V CC : Type de fil (AWG) #22 #20 #18 Longueur de câble (Max.) SND-6084R 24m 38m 60mSNO-6084R SNV-6084R Dans le cas d’une alimentation en 24 V CA : Type de fil (AWG) #22 #20 #18 Longueur de câble (Max.) SNO-6084R 34m 55m 88m SNV-6084R Spécifications du câble réseau Élément Contenus Remarque Connecteur RJ45 Ethernet 10/100 Base-T 10/100 Mb/s Câble 5e catégorie UTP Distance max. 100 M Support du PoE IEEE 802.3afFrançais _45

Microphone Haut-parleur Haut-parleur Haut-parleur Haut-parleur Amp Amp Amp Microphone Microphone Amp Microphone Microphone Haut-parleurinstallation et connexion 46_ installation et connexion 1. Branchez le port AUDIO IN de la caméra sur le microphone ou sur le port SORTIE LIGNE de l’amplificateur auquel le microphone est relié.

Un microphone est intégré, vous pouvez utiliser le microphone intégré à la place d’un autre externe. Ceci est possible uniquement pour le modèle SND-6084R.)2. Branchez le port AUDIO OUT de la caméra sur le microphone ou sur le port ENTRÉE LIGNE de l’amplificateur auquel le haut-parleur est relié.3. Vérifiez les spécifications pour l’entrée audio. • Codec audio - Entrée Audio : G.711 PCM (Débit binaire : 64 kb/s / Fréquence d’échantillonnage : 8 kHz), G.726 ADPCM (Débit binaire : 16 kb/s, 24 kb/s, 32 kb/s, 40Kbps / Fréquence d’échantillonnage : 8 kHz) - Sortie Audio : G.711 PCM (Débit binaire : 64 kb/s / Fréquence d’échantillonnage : 8 kHz) • Audio duplex complet

• Entrée audio : Entrée ligne du signal mono (Maxi. 2,4 Vpp)

• Sortie audio : Sortie ligne du signal mono (Maxi. 2,4 Vpp)
• Impédance de sortie de ligne : 600Ω Réseau Haut-parleurMicrophoneMicrophoneHaut-parleurHaut-parleur Amp AmpMicrophone PCFrançais _47

● INSTALLATION ET CONNEXION

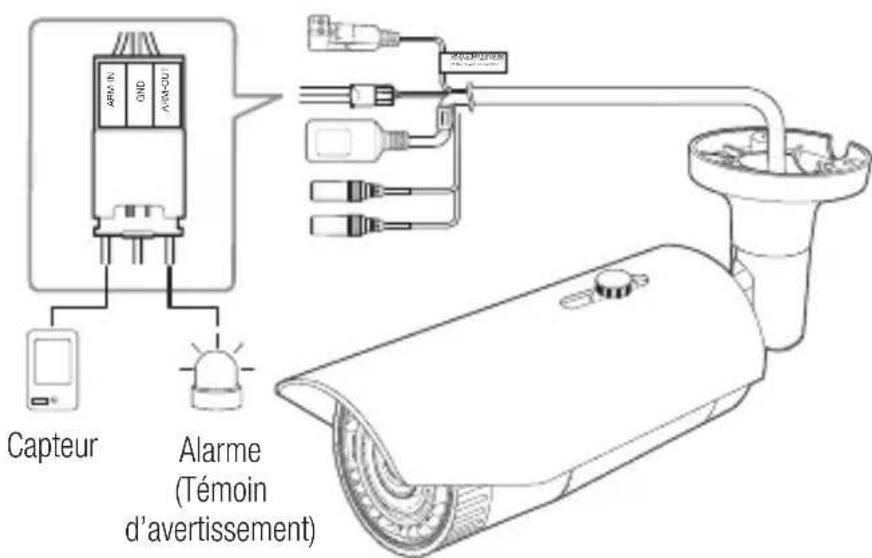

Connexion au boîtier du port E/S Raccordez le câble d’E/S d’alarme au port correspondant sur la case de port. <SND-6084R> Capteur Alarme (Témoin d’avertissement) ARM-IN GND ARM-OUTARM-IN GND ARM-OUTCAUTION:Be ware of theRated Voltage and Polarityof the power connection. Capteur Alarme (Témoin d’avertissement) <SNO-6084R>installation et connexion 48_ installation et connexion

• ALARM-IN : Utilisé pour connecter l’entrée du capteur de l’alarme ou du capteur externe jour/nuit.

• ALARM-OUT : Utilisé pour la connexion du signal de sortie de l’alarme.

• GND : Port commun pour signal d’émission d’alerte.

Si un appareil (ex. : lumière clignotante et sirène) dont la tension et l’intensité excèdent les spécifications, est connecté en utilisant la méthode collecteur ouvert, cela peut causer un dysfonctionnement. Référez-vous au « Schéma de câblage de sortie de l’alarme » lors du raccordement de périphériques dont la tension excède les spécifications actuelles. (page 49) <SNV-6084R> Capteur Alarme (Témoin d’avertissement)Français _49

● INSTALLATION ET CONNEXION

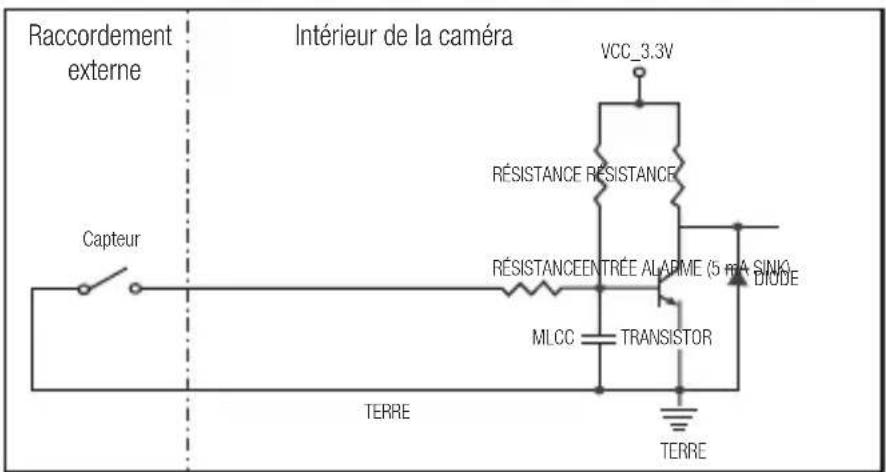

Pour connecter le capteur externe Connectez l’un des deux fils de la ligne de signal des capteurs au port [ALARM IN], puis connectez l’autre fil au port [GND]. Schéma de câblage d’entrée de l’alarme Pour raccorder la sortie de l’alarme Si un appareil (ex. : lumière clignotante et sirène) dont la tension et l’intensité excèdent les spécifications, est connecté en utilisant la méthode collecteur ouvert, cela peut causer un dysfonctionnement. Référez-vous au schéma de raccordement de l’alarme ci-dessous lorsque vous connectez des appareils dont la tension excède les spécifications actuelles. Schéma de câblage de sortie de l’alarme CapteurTERRERÉSISTANCEENTRÉE ALARME (5 mA SINK)RÉSISTANCE RÉSISTANCEVCC_3.3VDIODETERRE MLCC TRANSISTOR Raccordement externe Intérieur de la caméra

Témoin d’avertissement / alimentation de la sirèneTémoin d’avertissement / sirèneSORTIE ALARME (12 VCC 20m A MAX)RÉSISTANCE 10K ohmDIODERELAISCC 5V ou 3,3 VTRANSISTORTERRETERRETRANSISTOR Raccordement externe Intérieur de la caméra TERRERÉSISTANCE50_ connexion et configuration réseau connexion et configuration réseau Vous pouvez configurer les paramétrages de réseau en fonction de vos configurations de réseau. CONNECTER LA CAMÉRA DIRECTEMENT AU RÉSEAU DE ZONE LOCALE Se connecte à la caméra à partir d'un PC local sur le LAN 1. Lancer un navigateur Internet sur le PC local.2. Saisir l'adresse IP de la caméra dans la barre d'adresse du navigateur.

Un PC à distance dans une sortie Internet externe de réseau LAN peut ne pas pouvoir se connecter à la caméra installée dans l'intranet si le renvoi de port n'est pas correctement configuré ou si un pare-feu est mis. Dans ce cas, pour résoudre le problème, contacter votre administrateur de réseau.

Dans le programme d’installation IP, vous pouvez utiliser le mot de passe initial, “4321” pour définir l’adresse IP, le masque de sous réseau, la passerelle, le port HTTP, le port VNP et le type d’IP. Après avoir changé l’interface réseau, pour une meilleure sécurité, accédez au navigateur Web et modifiez le mot de passe.

Par défaut, l’adresse IP sera attribuée automatiquement depuis le serveur DHCP. En l’absence de serveur DHCP disponible, l’adresse IP sera définie sur 192.168.1.100. Pour changer l’adresse IP, utilisez le programme d'installation IP. Pour obtenir de plus amples détails sur l’utilisation du programme d'installation IP, reportez-vous à la section « Configuration de l’adresse IP Fixe ». (Page 55)<Réseau local>CaméraCaméraPC localINTERNETOrdinateur externe distantServeur DDNS (Centre de données, COREE)Français _51

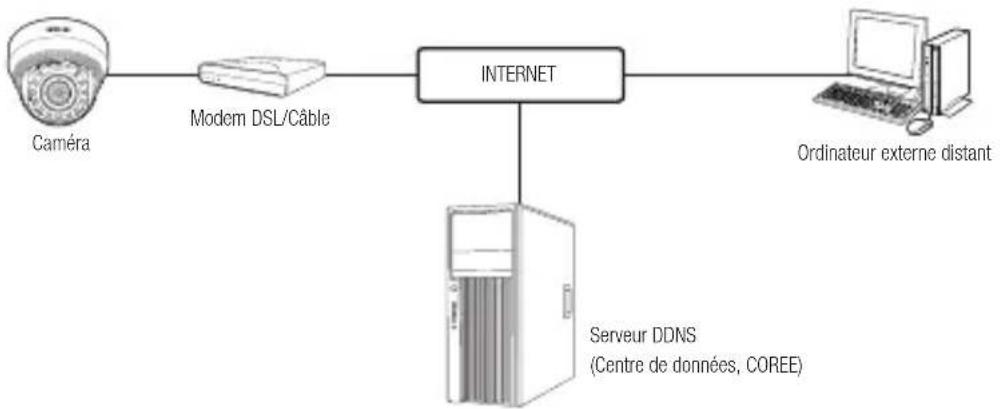

CONNEXION DE LA CAMÉRA DIRECTEMENT À UN MODEM DSL/CÂBLE BASÉ SUR LE PROTOCOLE DHCP

1. Connectez l’ordinateur utilisateur directement à la caméra réseau.

2. Exécutez le programme d'installation IP et changez l'adresse IP de la caméra afin

d'utiliser le navigateur Web sur votre poste pour la connexion à l'Internet.

3. Utilisez le navigateur Internet pour connecter le Web viewer.

4. Allez à la page [Setup].

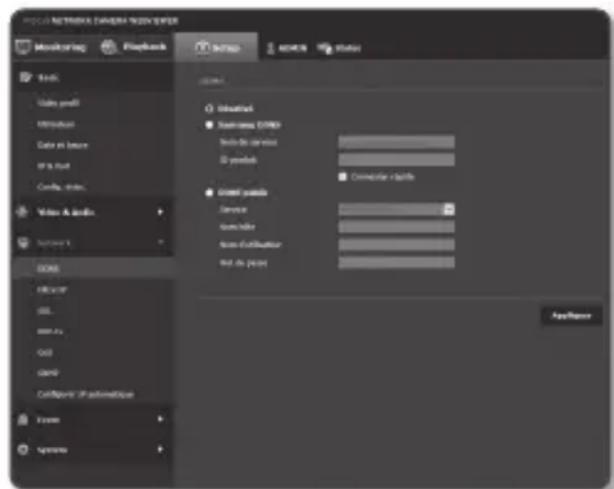

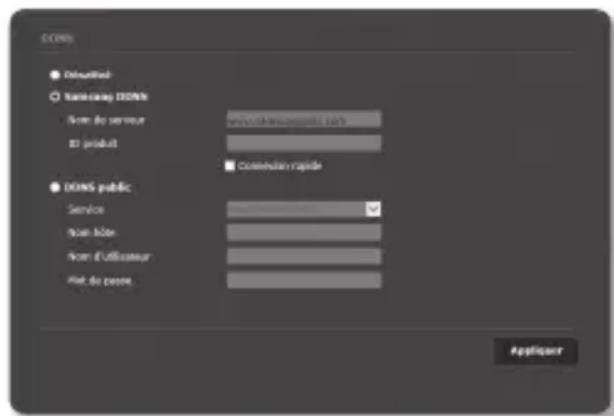

5. Allez sur [Network] – [DDNS], puis configurez les réglages DDNS.

6. Allez sur [Basic] – [IP & Port], puis réglez le type de réseau sur [DHCP].

7. Connectez la caméra, qui a été retirée de votre ordinateur, directement au modem.

8. Redémarrez la caméra.

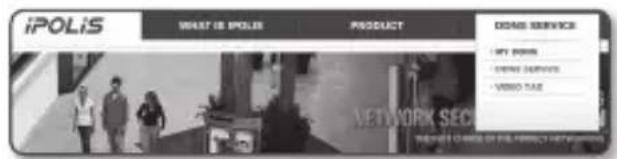

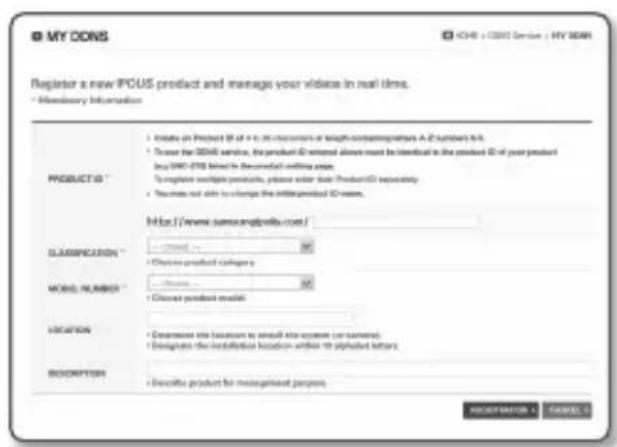

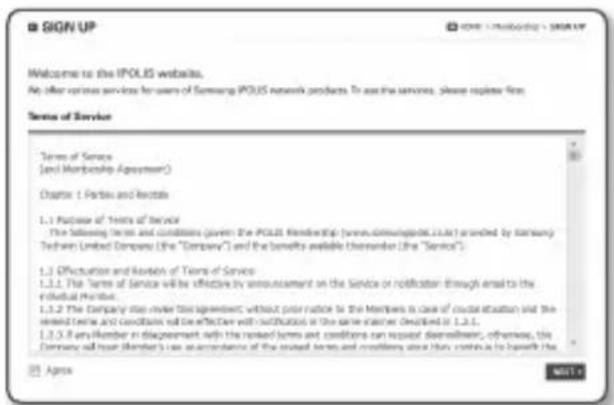

Pour l'enregistrement des réglages DDNS, reportez-vous à la section « Enregistrement sur le serveur DDNS ». (page 105)

Pour l'enregistrement des réglages DDNS, reportez-vous à la section « DDNS ». (page 104)

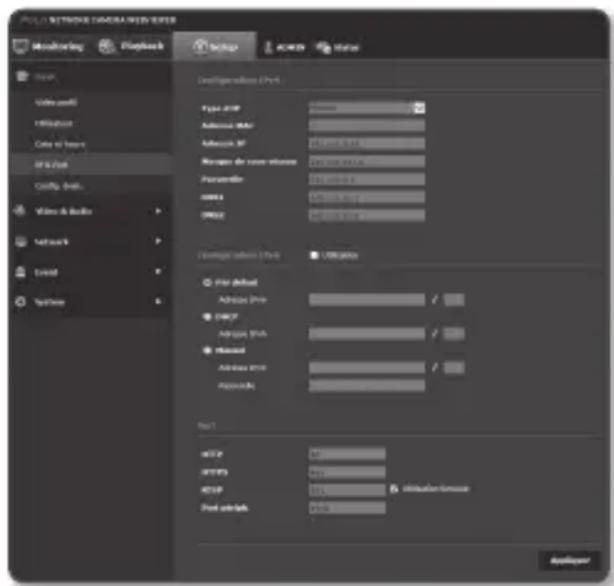

Se référer à « IP & Port » pour la procédure de configuration de l’adresse IP. (page 88) CaméraOrdinateur externe distantServeur DDNS (Centre de données, COREE)Modem DSL/CâbleINTERNET52_ connexion et configuration réseau connexion et configuration réseau CONNEXION DE LA CAMÉRA DIRECTEMENT À UN MODEM PPPoE

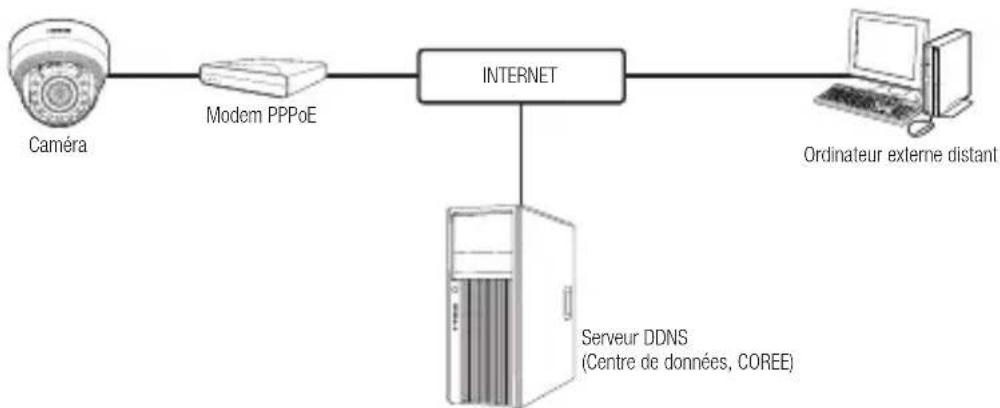

1. Connectez l’ordinateur utilisateur directement à la caméra réseau.

2. Exécutez le programme d'installation IP et changez l'adresse IP de la caméra afin

d'utiliser le navigateur Web sur votre poste pour la connexion à l'Internet. 3. Utilisez le navigateur Internet pour connecter le Web viewer. 4. Allez à la page [Setup].

5. Allez sur [Network] – [DDNS], puis configurez les réglages DDNS.

6. Allez sur la page de configuration [Basic] – [IP & Port], paramétrez le type de réseau

sur [PPPoE], puis saisissez l’ID et le mot de passé du service réseau.7. Connectez la caméra, qui a été retirée de votre ordinateur, directement au modem.8. Redémarrez la caméra.

Pour l'enregistrement des réglages DDNS, reportez-vous à la section « Enregistrement sur le serveur DDNS ». (page 105)

Pour l'enregistrement des réglages DDNS, reportez-vous à la section « DDNS ». (page 104)

Se référer à « IP & Port » pour la procédure de configuration de l’adresse IP. (page 88) CaméraOrdinateur externe distantServeur DDNS (Centre de données, COREE)Modem PPPoEINTERNETFrançais _53

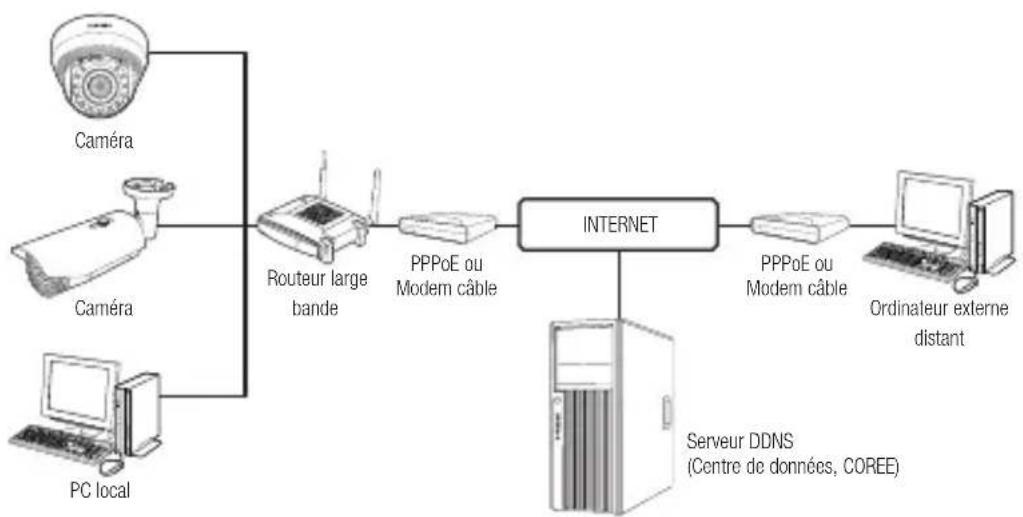

PPPoE /CÂBLE C'est pour un petit environnement de réseau comme les maisons, SOHO et les magasins ordinaires. Configurer les paramétrages de réseau du PC local connecté au routeur Pour configurer les paramètres de réseau du PC local connecté au Routeur large bande, suivre les instructions ci-dessous. • Sélectionner : <Network> <Properties> <Local Area Connection>

• Suivre les instructions ci-dessous si vous sélectionnez <Use the following IP address>: ex.1) Si l'adresse (LAN IP) du Routeur large bande est 192.168.1.1 Adresse IP : 192.168.1.100 Masque de sous-réseau : 255.255.255.0 Passerelle par défaut : 192.168.1.1ex.2) Si l'adresse (LAN IP) du Routeur large bande est 192.168.0.1 Adresse IP : 192.168.0.100 Masque de sous-réseau : 255.255.255.0 Passerelle par défaut : 192.168.0.1ex.3) Si l'adresse (LAN IP) du Routeur large bande est 192.168.xxx.1 Adresse IP : 192.168.xxx.100 Masque de sous-réseau : 255.255.255.0 Passerelle par défaut : 192.168.xxx.1

Pour l'adresse du Routeur large bande, se référer à la documentation du produit.

Pour plus d’informations sur la redirection de port du routeur large bande, reportez-vous à « Configuration de la Redirection de la Plage de Ports (Mappage de Ports) ». (Page 60) CaméraCaméraPC localRouteur large bandePPPoE ou Modem câblePPPoE ou Modem câbleOrdinateur externe distantServeur DDNS (Centre de données, COREE)INTERNET54_ connexion et configuration réseau connexion et configuration réseau Boutons utilisés sous ip installer Élément Description Device NameNom du modèle de la caméra connectée. Cliquez sur la colonne pour trier la liste par nom de modèle. Cependant, si vous cliquez dessus durant la recherche, celle-ci sera interrompue. Alias Cette fonction n’est pas appliquée pour le moment.

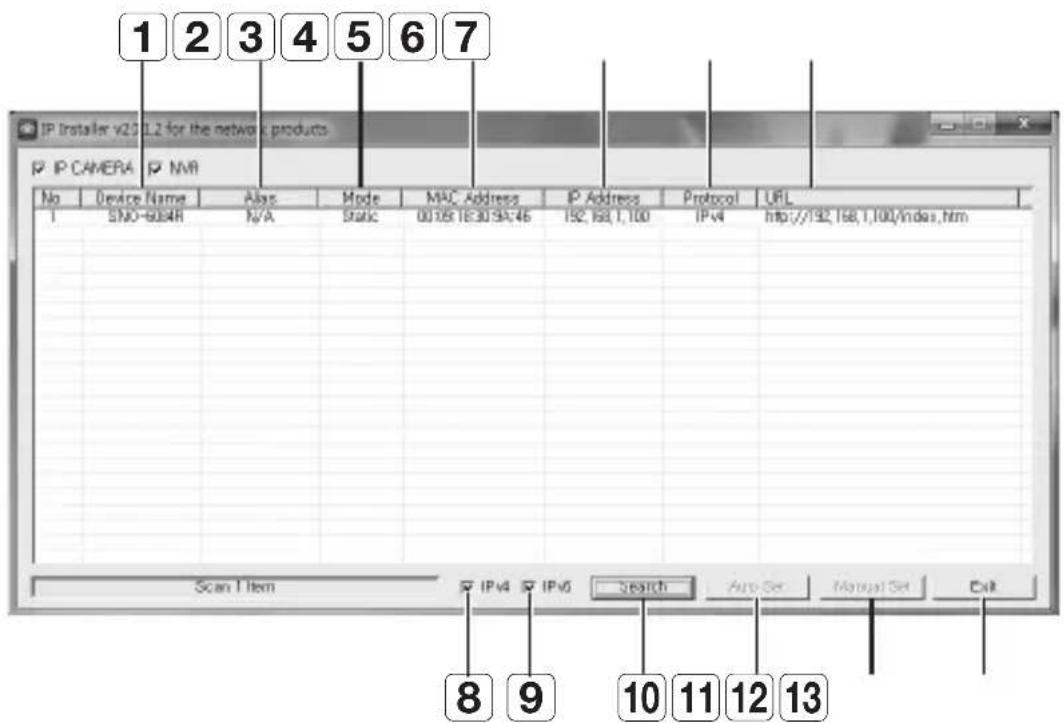

Mode Affiche <Static>, <Dynamic> ou <PPPoE> pour l’état de connexion réseau actuel. MAC(Ethernet) AddressAdresse Ethernet de la caméra connectée. Cliquez sur la colonne pour trier la liste par adresse Ethernet. Cependant, si vous cliquez dessus durant la recherche, celle-ci sera interrompue. IP AddressAdresse IP. Cliquez sur la colonne pour trier la liste par adresse IP. Cependant, si vous cliquez dessus durant la recherche, celle-ci sera interrompue. ProtocolRéglage réseau de la caméra. Le réglage par défaut est « IPv4 ». Les caméras ayant un réglage en IPv6 affichent « IPv6 ». a b c d e f g h i j k l mFrançais _55● CONNEXION ET CONFIGURATION RÉSEAUÉlément Description

URL Adresse URL du serveur DDNS autorisant l’accès à partir d’un système Internet externe. Cependant, cette option sera remplacée par le réglage <IP Address> de la camera en cas d’échec de l’enregistrement DDNS. IPv4 Recherche les caméras réglées sur IPv4.

IPv6 Recherche les caméras réglées sur IPv6. Activé uniquement dans un environnement compatible IPv6. SearchRecherche les caméras actuellement connectées au réseau. Cependant, ce bouton sera grisé si aucun des réglages IPv4 ou IPv6 n’est sélectionné. Auto SetLe programme d’installation IP configure automatiquement les réglages réseau. Manual Set Vous devez configurer les réglages réseau manuellement. Exit Quitte le programme IP Installer.

En ce qui concerne le programme d’installation IP Installer, utilisez uniquement la version fournie sur le CD d’installation ou la dernière version disponible de l’application. Vous pouvez télécharger la version la plus récente du produit sur le site Internet de Samsung (www.samsungcctv.com).

CONFIGURATION DE L’ADRESSE IP FIXE

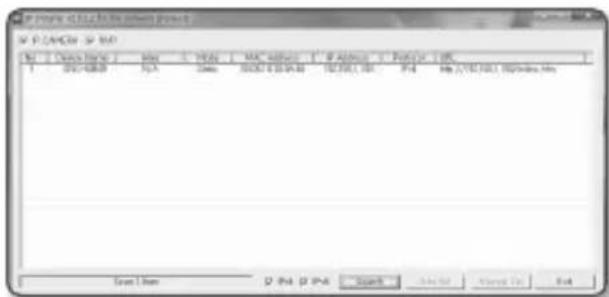

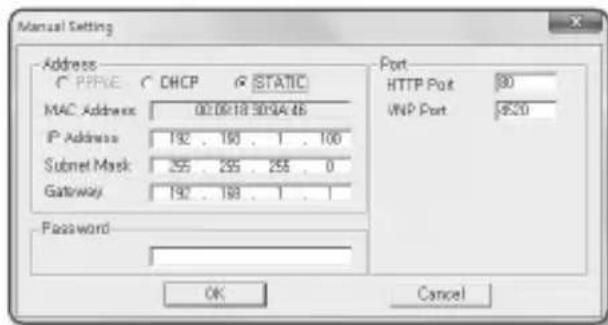

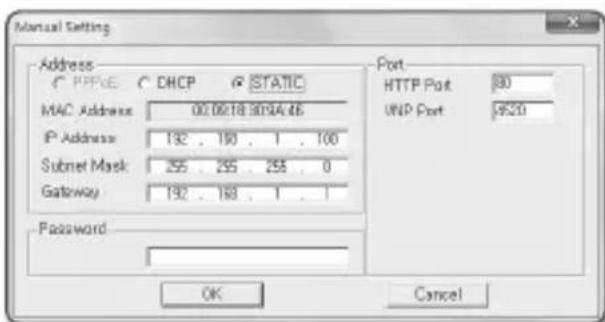

Configuration réseau manuelle Exécutez <IP Installer_v2.XX.exe> pour afficher la liste des résultats de la recherche de caméras. Au démarrage initial, les deux options [Auto Set] et [Manual Set] sont grisées.

Pour les caméras trouvées ayant un réglage IPv6, ces boutons sont grisés car ces cameras ne prennent pas en charge cette fonction.1. Sélectionnez une caméra dans la liste de recherche. Vérifiez l’adresse MAC de la caméra sur l’étiquette de la caméra. Les boutons [Auto Set] et [Manual Set] sont alors activés.2. Cliquez sur [Manual Set]. La boîte de dialogue Manual Setting apparaît. <IP Address>, <Subnet Mask>, <Gateway>, <HTTP Port>, et <VNP Port> de la caméra sont affichés avec les valeurs préréglées.56_ connexion et configuration réseau connexion et configuration réseau

Renseignez les informations nécessaires dans la sous-fenêtre <Address>.

• MAC (Ethernet) Address : L’adresse MAC imprimée sur l’étiquette de la caméra est automatiquement affichée et ne nécessite aucun réglage utilisateur.

Les paramètres liés à l’adresse IP ne peuvent être réglés que lorsque DHCP n’est pas sélectionné. Si vous n’utilisez pas de Routeur large bande Pour le réglage des options <IP Address>, <Subnet Mask> et <Gateway>, contactez votre administrateur réseau.

Renseignez les informations nécessaires dans la sous-fenêtre <Port>.

• HTTP Port : Permet d’accéder à la caméra à l’aide du navigateur Internet, réglé par défaut sur 80.

• VNP Port : Permet de contrôler le transfert du signal vidéo, réglé par défaut sur 4520.

5. Entrez le mot de passe.

Entrez le mot de passe du compte « admin » qui a été utilisé pour accéder à la caméra.

Pour des raisons de sécurité, il est recommandé d’utiliser une combinaison de chiffres, de lettres majuscules et minuscules et caractères spéciaux pour votre mot de passe.

Si vous voulez modifier le mot de passé, consultez la section « Modification mot de passe utilisateur » de la configuration utilisateur. (page 85)

6. Cliquez sur [OK].

La configuration réseau manuelle est ainsi terminée.Français _57

CONNEXION ET CONFIGURATION RÉSEAU

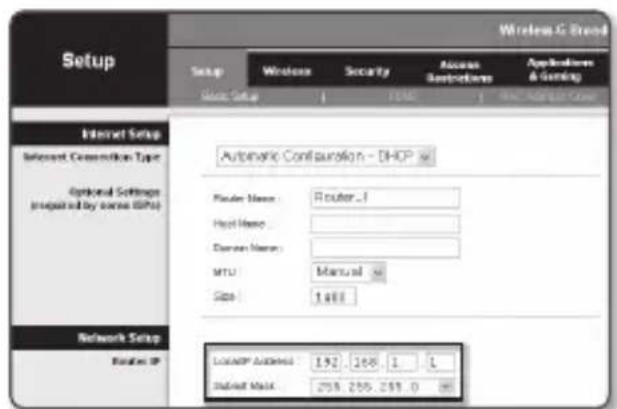

Si vous utilisez un Routeur large bande

• IP Address : Entrez une adresse comprise dans la plage IP fournie par le Routeur large bande. ex.) 192.168.1.2~254,

• Subnet Mask : La valeur de <Subnet Mask> du Routeur large bande est identique à celle de l’option <Subnet Mask> de la caméra.

• Gateway : La valeur de <Local IP Address> du Routeur large bande est identique à celle de l’option <Gateway> de la caméra.

Les réglages peuvent varier selon le modèle du Routeur large bande connecté. Pour obtenir de plus amples informations à ce sujet, reportez-vous au guide d’utilisation du routeur applicable.

Pour plus d’informations sur la redirection de port du routeur large bande, reportez-vous à « Configuration de la Redirection de la Plage de Ports (Mappage de Ports) ». (Page 60) Si le Routeur large bande dispose de plusieurs caméras connectées Configurez séparément les réglages IP et les réglages de port. ex.) Catégorie Caméra 1 Caméra 2 Réglages IP IP Address Subnet Mask Gateway

Si l’option <HTTP Port> est réglée sur une valeur différente de 80, vous devrez indiquer le numéro du réglage <Port> dans la barre d’adresse du navigateur Internet pour pouvoir accéder à la caméra. ex.) http://IP address : HTTP Port http://192.168.1.100:808058_ connexion et configuration réseau connexion et configuration réseau Configuration réseau automatique Exécutez <IP Installer_v2.XX.exe> pour afficher la liste des résultats de la recherche de caméras. Au démarrage initial, les deux options [Auto Set] et [Manual Set] sont grisées.

Pour les caméras trouvées ayant un réglage IPv6, ces boutons sont grisés car ces cameras ne prennent pas en charge cette fonction. Sélectionnez une caméra dans la liste de recherche. Vérifiez l’adresse MAC de la caméra sur l’étiquette de la caméra. Les boutons [Auto Set] et [Manual Set] sont alors activés.2. Cliquez sur [Auto Set]. La boîte de dialogue Auto Setting apparaît. Les options <IP Address>, <Subnet Mask> et <Gateway> sont automatiquement réglées.3. Entrez le mot de passe. Entrez le mot de passe du compte « admin » qui a été utilisé pour accéder à la caméra.

Pour des raisons de sécurité, il est recommandé d’utiliser une combinaison de chiffres, de lettres majuscules et minuscules et caractères spéciaux pour votre mot de passe.

Si vous voulez modifier le mot de passé, consultez la section « Modification mot de passe utilisateur » de la configuration utilisateur. (page 85)

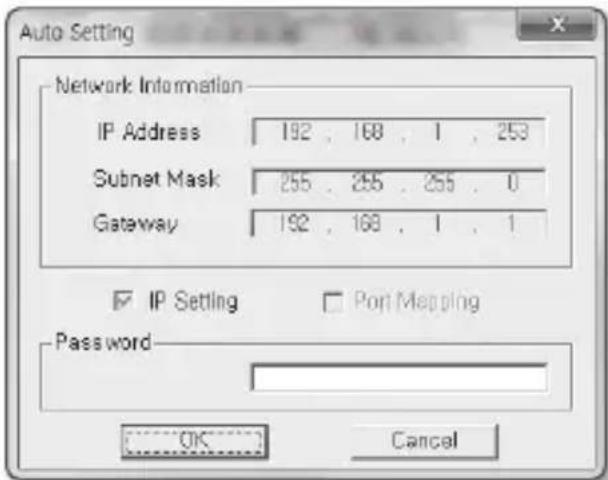

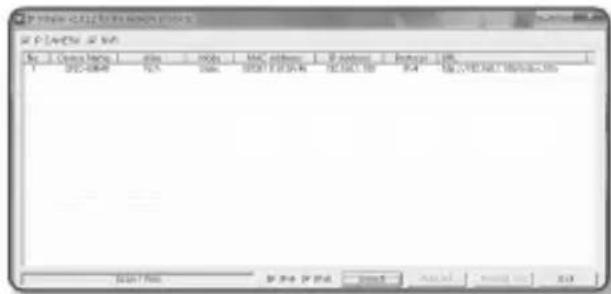

4. Cliquez sur [OK]. La configuration réseau automatique est ainsi terminée.Français _59

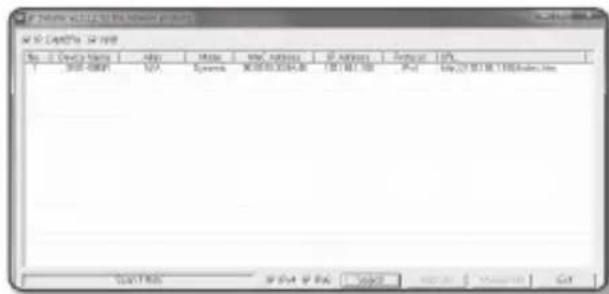

Configuration de l’environnement IP Dynamique

• Exemple d’environnement IP Dynamique - Routeur large bande, disposant de caméras connectées, affecté à une adresse IP par le serveur DHCP - En cas de connexion directe de la caméra au modem via les protocoles DHCP - Adresses IP affectées par le serveur DHCP interne via le réseau LAN Vérification de l'adresse IP Dynamique

1. Exécutez le programme IP Installer sur

l’ordinateur local de l’utilisateur. Les cameras attribuées avec l’adresse <Dynamic IP> sont indiquées dans la liste.

2. Sélectionnez une caméra parmi les

résultats de la recherche.

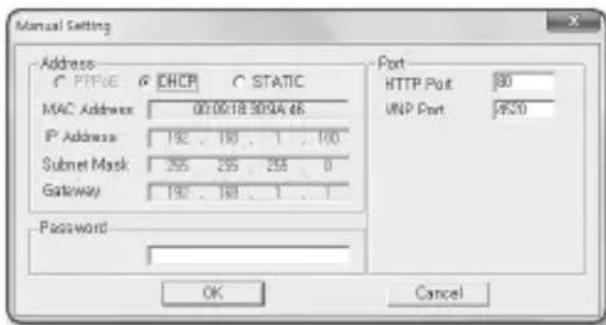

3. Cliquez sur le bouton [Manual Set] et

vérifiez l’adresse <Dynamic IP> de la caméra. Si vous désélectionnez <DHCP>, vous pourrez modifier la valeur de l’option IP en la réglant sur <Static>.60_ connexion et configuration réseau connexion et configuration réseau CONFIGURATION DE LA REDIRECTION DE LA PLAGE DE PORTS (MAPPAGE DE PORTS) Si vous avez installé un Routeur large bande muni d'une caméra connectée, vous devrez régler la redirection de la plage de ports sur le Routeur large bande de sorte qu'un ordinateur distant puisse accéder à la caméra qui y est installée. Redirection manuelle de la plage de ports

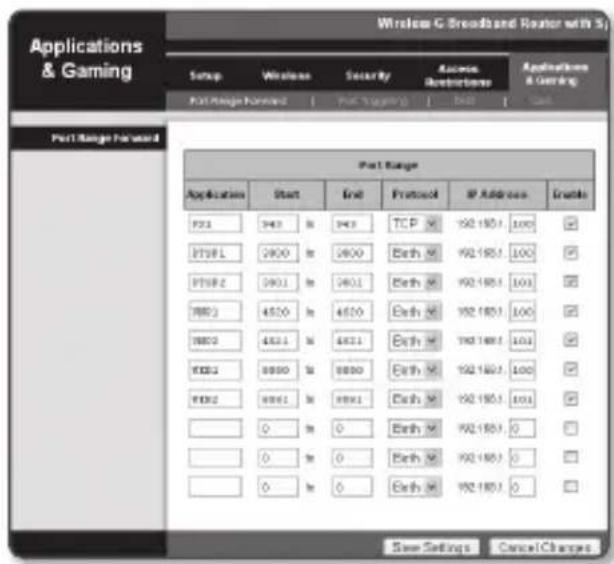

Depuis le menu Setup du Routeur large bande, sélectionnez <Applications & Gaming> - <Port Range Forward>. Pour le réglage de la redirection de la plage de ports sur un Routeur large bande tiers, reportez-vous au manuel d’utilisation du Routeur large bande concerné.

2. Sélectionnez <TCP> et <UDP Port>

pour chacune des cameras connectées au Routeur large bande. Chaque numéro de port lié au routeur large bande devrait correspondre à ce qui est spécifié dans <Setup> - <Basic> - <IP & Port> depuis le menu du Web viewer de la caméra.

Une fois terminé, cliquez sur [Save Settings]. Vos réglages seront ainsi sauvegardés.

Les instructions des exemples ci-dessus sont basées sur le Routeur large bande de CISCO.

Les réglages peuvent varier selon le modèle du Routeur large bande connecté. Pour obtenir de plus amples informations à ce sujet, reportez-vous au guide d’utilisation du routeur applicable.Français _61

● CONNEXION ET CONFIGURATION RÉSEAU

Réglage de la redirection de la plage de ports pour plusieurs caméras en réseau Lorsque plusieurs caméras en réseau sont connectées à un seul périphérique de Routeur large bande, vous devez rediriger le port TCP 943 du routeur vers le port TCP 943 d’une caméra connectée.

Si vous ne réglez pas correctement le port TCP 943 du routeur, vous ne pourrez pas lire les données vidéo depuis la page Web de la caméra.

• Vous pouvez définir une règle de redirection de port sur le périphérique du Routeur large bande via sa page Web de configuration.
• Vous ne pouvez pas changer le port du serveur de règles Silverlight d'une caméra.

• Vous pouvez changer les ports de la caméra à l’exception du port de serveur de règles via ses pages Web de configuration.Lorsque la Caméra 1 et la Caméra 2 sont connectées à un routeur :

La redirection de port peut être réalisée sans paramétrage supplémentaire du routeur si celui-ci supporte la fonction UPnP. Après avoir raccordé la caméra réseau, réglez <Connexion rapide> de <DDNS Samsung> sur <Active> dans le menu « Setup

Caméra 2 (192.168.1.101)Port HTTP 8081Port Périph. 4521Port RTSP 3001Port du Serveur de Règles

62_ connexion et configuration réseau connexion et configuration réseau conneXion à la caméra Depuis un orDinateur local partaGé

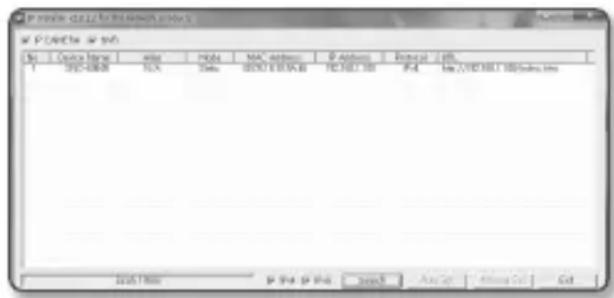

Exécutez le programme d’installation IP. Le système recherche les caméras connectées et en affiche la liste.2. Double-cliquez sur une caméra pour y accéder. Le navigateur Internet démarre et se connecte à la caméra.

Vous pouvez aussi accéder à la caméra en tapant l’adresse IP de la caméra trouvée dans la barre d’adresse du navigateur Internet. conneXion à la caméra Depuis un orDinateur Distant via internet L'utilisation du programme d’installation IP sur un ordinateur à distance n’appartenant pas à la grappe du réseau du Routeur large bande n'est pas autorisé, les utilisateurs peuvent accéder aux caméras au sein du réseau du Routeur large bande en utilisant l’adresse URL DDNS de la caméra.1. Avant de pouvoir accéder à une caméra depuis le réseau du Routeur large bande, vous devez régler la redirection des plages de port du Routeur large bande. 2. Depuis l'ordinateur distant, lancez le navigateur Internet et tapez l’adresse URL DDNS de la camera ou l’adresse IP du Routeur large bande dans la barre d’adresse. ex.) http://www.samsungipolis.com/ID de produit

Pour l’enregistrement des réglages DDNS, reportez-vous à la section « Enregistrement sur le serveur DDNS ». (page 105)Français _63 ● VISIONNEUR WEB

CONNEXION À LA CAMÉRA

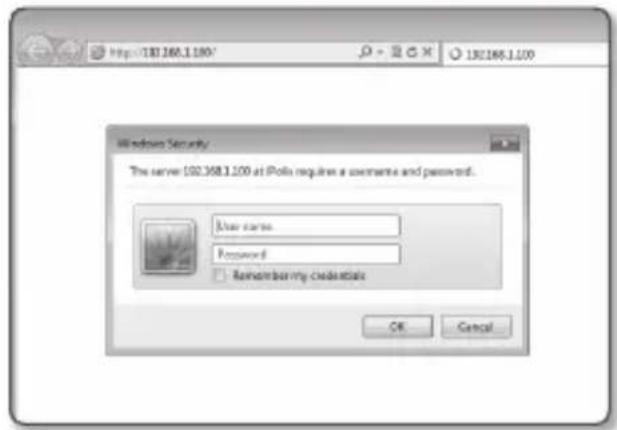

Normalement, vous devez procéder comme suit

1. Lancez le navigateur Internet.

Tapez l’adresse IP de la caméra dans la barre d’adresse. ex.) Adresse IP (IPv4) : 192.168.1.100 http://192.168.1.100 - la boîte de dialogue de connexion devrait apparaître.

Adresse IP (IPv6) : 2001:230:abcd:ffff:0000:0000:ffff:1111 http://2001:230:abcd:ffff:0000:0000 :ffff:1111] - la boîte de dialogue de connexion devrait apparaître. Si le numéro de port HTTP est différent de 80 1. Lancez le navigateur Internet.2. Tapez l’adresse IP et le numéro de port HTTP de la caméra dans la barre d’adresse. ex.) Adresse IP: 192.168.1.100:HTTP Numéro de port (

http://192.168.1.100:8080 - la boîte de dialogue de connexion devrait apparaître. Utilisation de l’adresse URL 1. Lancez le navigateur Internet.2. Tapez l’adresse URL DDNS de la caméra dans la barre d’adresse. ex.) Adresse URL : http://www.samsungipolis.com/ID de produit - la boîte de dialogue de connexion devrait apparaître.

La connexion réseau est désactivée dans un environnement uniquement LAN. visionneur web64_ visionneur web visionneur web Se connecter via UPnP

1. Exécutez le système client ou d’exploitation afin de supporter le protocole UPnP.

2. Cliquez sur le nom de la caméra aux fins de recherche.

Dans le système d’exploitation Windows, cliquez sur le nom de la caméra recherchée dans le menu réseau. - La fenêtre de connexion s’affiche. Se connecter via Bonjour

1. Exécutez le système client ou d’exploitation afin de supporter le protocole Bonjour.

2. Cliquez sur le nom de la caméra pour recherche.

Sur le système d’exploitation Mac, cliquer sur le nom de la caméra lance la recherche depuis l’onglet Bonjour de Safari. - La fenêtre de connexion s’affiche. Vérification de l'adresse DDNS Si la caméra est directement connectée à un modem de câble DHCP, à un modem DSL ou à un modem PPPoE, l’adresse IP de votre réseau sera modifiée à chaque fois que vous essayerez de vous connecter au serveur FSI (Fournisseur de services Internet). Le cas échéant, vous ne serez pas informé du changement d'adresse IP par le serveur DDNS. Une fois que vous enregistrez un périphérique dynamique basé sur IP sur le serveur <DDNS>, vous pouvez facilement vérifier l’adresse IP modifiée lorsque vous essayez d’accéder au périphérique. samsungipolis.com et enregistrez tout d’abord votre périphérique puis réglez <Network> - <DDNS> de Web Viewer sur <Samsung DDNS>. Renseignez également le champ <ID produit> avec la donnée utilisée pour l’enregistrement DDNS.Français _65 ● VISIONNEUR WEB

RÉGLAGE DU MOT DE PASSE

Lorsque vous accédez au produit pour la première fois, vous devez enregistrer le mot de passe de connexion. Lorsque la fenêtre « Confirm new password » apparaît, saisissez le nouveau mot de passe.

Pour un nouveau mot de passe de 8 à 9 chiffres, vous devez utiliser au moins trois des éléments suivants : lettres majuscules / minuscules, chiffres et caractères spéciaux. Pour un mot de passe de 10 à 15 chiffres, vous devez utiliser au moins deux des types mentionnés.

Les caractères spéciaux qui sont autorisés. : ~`!@#$%^*()_-+=|{}[].?/

Pour plus de sécurité, il n’est pas recommandé de répéter les mêmes caractères ou entrées clavier consécutives pour vos mots de passe.

Si vous avez perdu votre mot de passe, vous pouvez appuyer sur le bouton [RESET] pour initialiser le produit. Veuillez donc ne pas perdre votre mot de passe en utilisant un bloc-notes ou bien mémorisez-le. LOGIN Lorsque vous accédez à la caméra, la fenêtre de connexion apparaît. Saisissez l’identifiant utilisateur et le mot de passe pour accéder à la caméra.

1. Entrez « admin » dans la zone de saisie

de texte <User Name>. L’identifiant de l’administrateur « admin » est fixe et ne peut être modifié.

2. Saisissez le mot de passe dans le

champ de saisie <Password>.

3. Cliquez sur [OK].

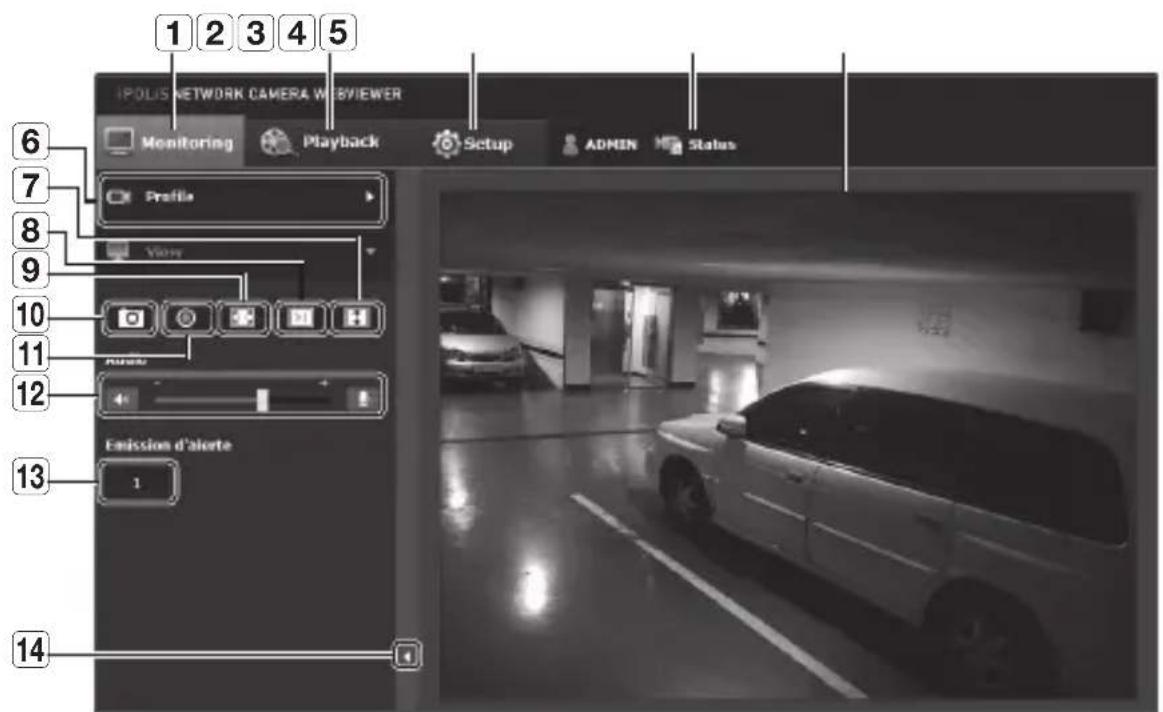

Si vous vous êtes connecté avec succès, vous verrez l’écran Live Viewer s’afficher.

Lorsque vous accédez à la visionneuse web de la caméra, accordez une attention particulière à la sécurité en vérifiant si les données d’image sont cryptées.

Si vous sélectionnez l’option « Remember my credentials » après avoir entré votre saisie, vous serez automatiquement connecté sans être invité à entrer vos informations de connexion à votre prochaine connexion.

Pour une qualité vidéo optimale, passez en affichage 100 %. La réduction du format de l’image peut couper l’image sur les bords.66_ visionneur web visionneur web INSTALLATION DU MODULE STW WebViewer Si vous vous connectez à une caméra pour la première fois, vous afficherez le message d’installation. Procédez ensuite à l’installation de la version requise du module WebViewer afin d’accéder à la caméra pour y contrôler la vidéo en temps réel.1. Lorsque vous accédez à une page de surveillance pour la toute première fois, la page d’installation s’affiche. Cliquez sur [Click Here] pour débuter l’installation.

Si le téléchargement du fichier d’installation est suspendu à 99 % dans Internet Explorer, réessayez après avoir sélectionné « Libérer le filtre SmartScreen » dans « Outil filtre SmartScreen ».2. Cliquez sur [Run] dans la fenêtre.3. Cliquez sur [Yes] lorsque la fenêtre de notification indique que toutes les fenêtres du navigateur vont être fermées.4. Lorsque l’ancienne version du module d’extension du navigateur Web est installée, une fenêtre de notification indique que cette dernière va être effacée. Cliquez sur [Yes] lorsque la fenêtre de notification est affichée.

Les étapes 4 et 5 seront ignorées si aucun module d’extension pour le navigateur n’est installé.Français _67 ● VISIONNEUR WEB

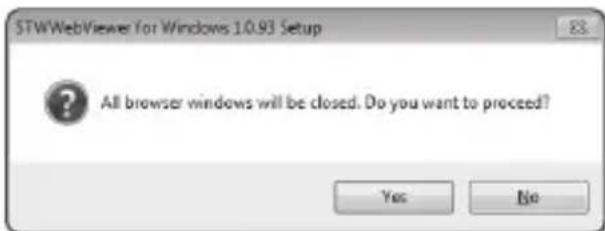

5. Cliquez sur [OK].

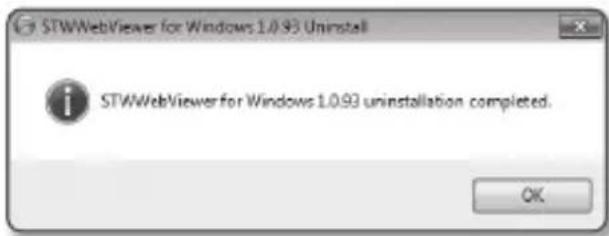

L’ancienne version du module d’extension est supprimée.

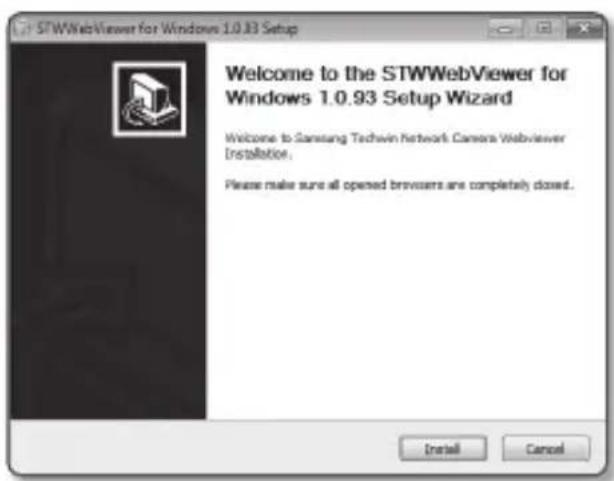

6. Cliquez sur [Install] pour débuter

l’installation du module d’extension du navigateur Web.

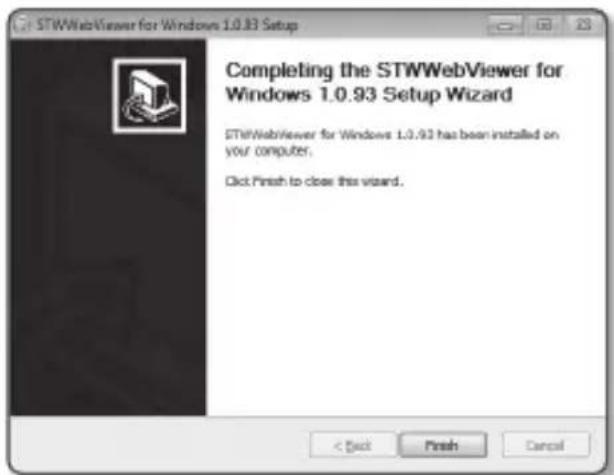

7. Cliquez sur [Finish].

L’installation du module d’extension STW pour navigateur Web est achevée.

Dans votre Internet Explorer, si vous avez besoin de passer à l’écran d’installation après l’installation du plug-in webviewer STW, vérifiez si webviewer_activexplugin_ lib.control dans le menu « Outils

Fonction de gestion complémentaire » est « activé ». Si non, et si le problème persiste, alors sélectionnez « Outils

Général » et supprimez tous les enregistrements de la recherche.68_ visionneur web visionneur web utilisation De l’écran Direct Élément Description Contrôle Permet de passer à l’écran de contrôle. LecturePassez à l’écran où vous pouvez chercher l’enregistrement vidéo enregistré sur votre carte mémoire Micro SD ou NAS. Configuration Permet de passer à l’écran Configuration. Informations d’accès au profilVous pouvez lire les informations de profil. Écran du visionneurAffiche la vidéo en direct à l’écran.

Vous pouvez utiliser la molette de la souris pour activer le zoom numérique sur l’écran Visionneur. Type de profil Vous pouvez sélectionner un type de profil dans <Vidéo profil> sous le menu de configuration <Basic>.

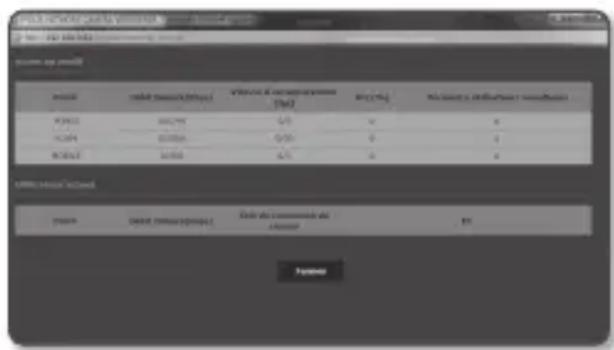

Lorsque le Web Viewer est connecté, les informations de profil en cours d’utilisation sont affichées. Optimisation écranLa taille de la vidéo de la caméra s’adapte à la taille du navigateur Internet.

nFrançais _69 ● visionneur WeB Élément Description

Fixez la résolution Quelle que soit la résolution configurée sur la caméra, il fixe la résolution à 640x480. Appuyez sur ce bouton à nouveau pour revenir à la résolution par défaut.

Plein écran Adaptez la vidéo actuelle à la taille maximale de l’écran.

Prise Enregistre la capture instantanée comme un fichier image au format .jpg.

Enregistrement manuel Les utilisateurs peuvent enregistrer leur vidéo sur leur carte mémoire micro SD ou NAS.

Pour prendre une vidéo manuellement, changez tout d’abord le réglage d’enregistrement. Se référer à « Stockage » pour la procédure de réglage de l’enregistrement (page 114).

Contrôle des écouteurs/ du microphone Active l’audio et le microphone qui sont contrôlés par le volume audio.

Seul le volume audio peut être contrôlé.

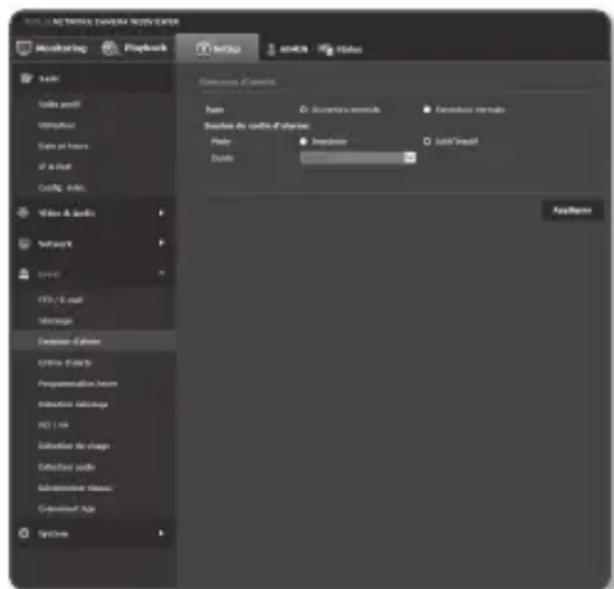

Emission d’alerte Active le port de sortie de l’alarme.

Masquer le menu contextuel Le menu contextuel situé au coin gauche disparaît mais l’icône du menu reste visible.70_ visionneur web visionneur web Pour saisir un instantané

Cliquez sur [Prise ( )] sur la scène à saisir. Lorsqu’une vidéo capturée est enregistrée, un message de notification apparaît. Lorsque vous utilisez Internet Explorer, la vidéo capturée est enregistrée dans Mon ordinateur/Mes Documents/images. Sur Mac OS, il est enregidtré dans « ~/ Images » ou «/Utilisateurs/{compte utilisateur}/Images/ ».

Si une interruption vidéo se produit au moment de la capture de l’image sur un PC équipé d’Internet Explorer 8 et fonctionnant sous Windows 7, décochez l’option « Activer le mode sécurisé » dans « Outils – Options Internet – Sécurité ».

Si la capture d’écran n’est pas effectuée par Internet Explorer sous Windows 7 ou 8, exécutez le navigateur avec les privilèges administrateur. Comment enregistrer des vidéos manuellement

1. Appuyez sur [Enregistrement manuel ( )].

2. Pour mettre fin à l’enregistrement, appuyez à nouveau sur [Enregistrement manuel

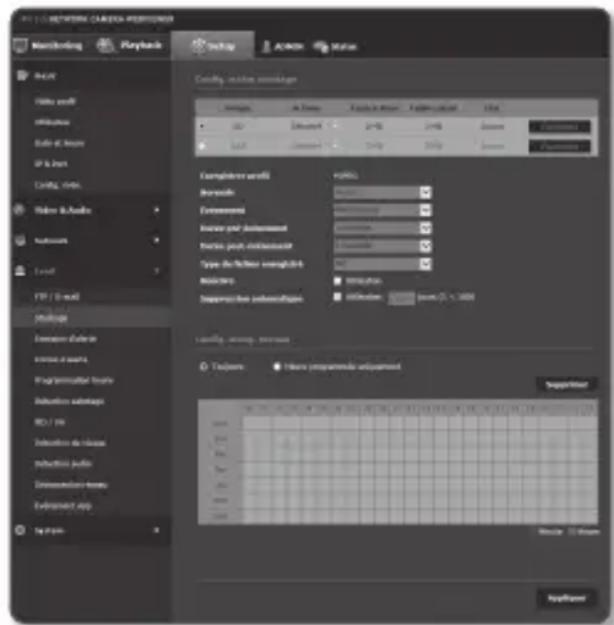

Avant de démarrer l’enregistrement manuel, dans <Event> - <Stockage>, insérez la carte SD et modifiez l’option de la carte SD en sélectionnant « Active ».

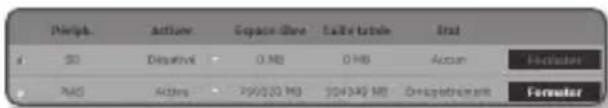

Après avoir inséré la carte SD, allez à <Event> - <Stockage> et allumez la carte SD en sélectionnant <Activer> ou bien démarrez le NAS en sélectionnant <Activer> après avoir effectué la connexion. Ensuite, vous pouvez utiliser la fonction d’enregistrement manuel. Pour s’adapter à la taille réelle de l’écran

1. Cliquez sur le bouton [Plein écran ( )].2. Ceci permet d’afficher le visionneur en mode plein écran.

3. Pour quitter le mode plein écran, appuyez sur la touche [Esc] du clavier.

Pour les navigateurs Internet Explorer et Google Chrome, vous pouvez passer au plein écran.Français _71 ● VISIONNEUR WEB Utiliser l’audio

1. Cliquez sur l’icône [Audio ( )] pour activer la communication audio.

2. Utilisez la barre [

] pour régler le volume.

S’il n’y a aucun son suite au raccordement du jack audio pendant le fonctionnement, cliquez sur l’icône [Audio ( )] afin de l’activer à nouveau. Utiliser le microphone Cliquez sur l’icône [Mic ( )] pour activer le microphone.72_ visionneur web visionneur web

Pour lire la vidéo correctement, vous devez configurer les réglages d’enregistrement. Pour les détails relatifs aux réglages d’enregistrement, reportez-vous à « Stockage ». (page 114). Nom et fonctions de l’écran de recherche d’événements Élément Description Réglage de la plage de rechercheRéglez la plage de date et heure de recherche des données enregistrées sur votre carte mémoire Micro SD ou NAS. Réglage d’événement de rechercheDéfinit le type d’événement dans la période de recherche. Recherche d’événementExécute la recherche d’événement.

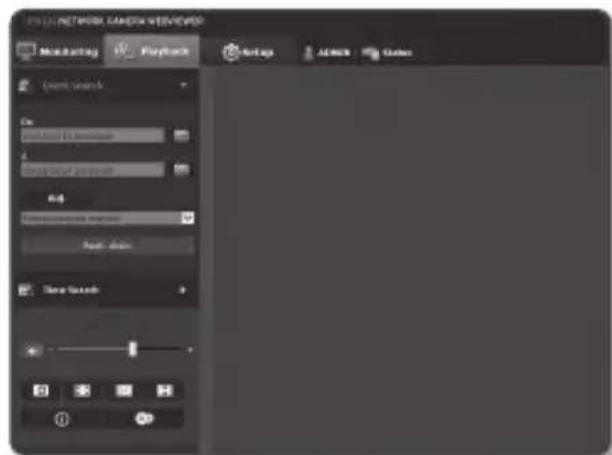

aFrançais _73 ● VISIONNEUR WEB Afin de lire le contenu après une recherche par événement

Cliquez sur le bouton [ Playback ( )

2. Spécifiez les dates de début et de fin

3. Sélectionnez un type d’événement à

rechercher dans la période spécifiée.

4. Cliquez sur le bouton [Rech. évén.].

Les résultats de la recherche s’affichent dans la liste.

Si plus de 800 événements sont enregistrés dans la période de recherche, votre recherche sera limitée à la date d’enregistrement du 800 ème événement. Par exemple, si la période de recherche est comprise entre le 10ème et le 15ème jour du mois, et plus de 800 événements enregistrés entre le 10ème et le 11ème jour, votre recherche sera limitée au 11ème jour avec un total de 800 événements, et les événements ultérieurs à cette date (à partir du 12ème jour) ne seront pas trouvés.

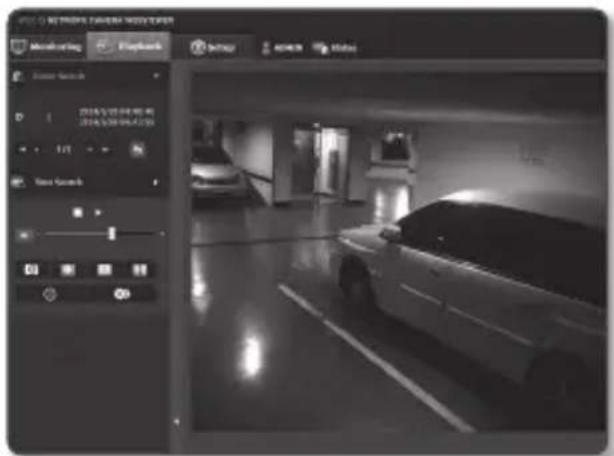

5. Sélectionnez un élément de donnée à

lire dans la liste de recherche.

6. Cliquez sur le bouton [Lecture (

7. Pour arrêter la lecture de la vidéo,

cliquez sur [Arrêter (

8. Pour revenir à l’écran de recherche,

cliquez sur [Quitter ( )].74_ visionneur web visionneur web Nom et fonctions de l’écran de recherche de périodes Élément Description Barre de lectureLa section afférente à la période spécifique est lue en déplaçant la barre de lecture. Réglage de date de rechercheDéfinit la date de recherche à l’aide d’un calendrier.

S’il y a des données enregistrées sur votre carte mémoire Micro SD ou NAS durant la journée, cela sera marqué comme une boîte sur le calendrier. Haut-parleur Pour écouter un signal vocal (si présent) dans la vidéo enregistrée, activez l’icône de signal vocal lorsque vous visionnez la vidéo. Optimisation de l’écranL’image de la caméra est convertie afin de s’adapter à la fenêtre du navigateur. Fixez la résolutionQuelle que soit la résolution configurée sur la caméra, il fixe la résolution à 800x600. Appuyez sur ce bouton à nouveau pour revenir à la résolution par défaut. Prise L’image actuelle est enregistrée en tant que fichier image .jpg. Plein écran L’image réelle est convertie de sorte qu’elle est affichée en plein écran.

Information vidéo Les données de durée de la vidéo lue sont affichées à l’écran.

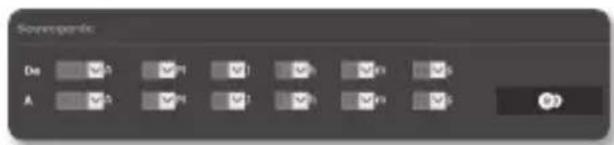

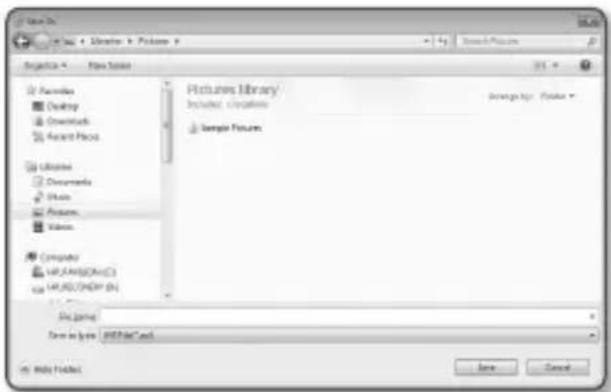

Sauvegarde Réglez la date souhaitée pour faire une copie de sauvegarde des données vidéo enregistrées sur votre carte mémoire Micro SD ou NAS.

Peut être réglée jusqu’à 5 minutes. Pour lire le contenu après une recherche par période

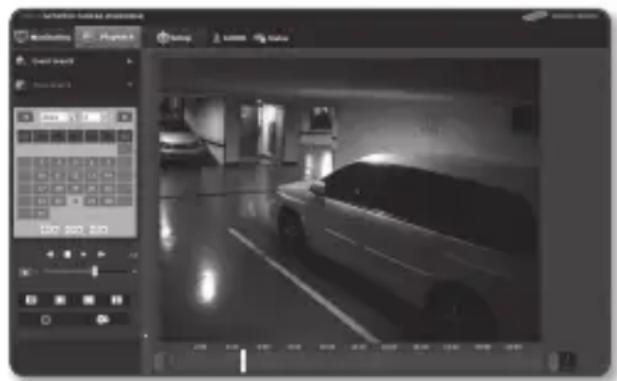

1. Cliquez sur le bouton [Time Search

2. Sélectionnez une date dans le

calendrier. La lecture de la vidéo correspondant à la date indiquée démarre.

3. Si la lecture de la vidéo est arrêtée,

sélectionnez une heure et cliquez sur [Lecture (

La lecture de la vidéo correspondant à l’heure indiquée démarre.

4. L’heure d’enregistrement de la vidéo en cours de lecture s‘affiche.

Effectuez une recherche vers l’avant ou vers l’arrière et décidez de la vitesse de lecture. - Comment contrôler l’intervalle de lecture : Sélectionnez ce bouton pour avancer d’une image. : Sélectionnez ce bouton pour revenir en arrière d’une seconde. - Pour contrôler la vitesse de lecture Le bouton

permet de faire défiler les différentes vitesses disponibles (x1, x2, x4, x8) et d’augmenter la vitesse en fonction de l’option choisie. Lorsque le bouton

est sélectionné, la vitesse de lecture sera réduite de -1x, -2x, -4x, et -8x et diminuera graduellement. Par la suite, la vitesse de lecture rapide est réduite à la vitesse normale et la vitesse de lecture inverse augmente. - Pour contrôler le sens de lecture Si le symbole

est affiché à côté de la vitesse de lecture, cela signifie que la lecture se fait vers l’avant ; à l’inverse, si le symbole

apparaît à l’écran, la lecture est en marche arrière. - Comment régler la barre de temps Si vous appuyez sur le bouton , les détails de la section de la barre de temps peuvent être visualisés. Si vous appuyez sur la touche , vous pouvez voir un plus grand nombre de temps et la durée souhaitée peut être sélectionnée plus facilement.76_ visionneur web visionneur web

6. Placez le curseur [Barre chronologique ( )] à l’endroit où vous souhaitez que la

lecture démarre. L’heure contient un fichier d’enregistrement normal qui apparaît en bleu ; l’heure d’enregistrement de l’événement s’affiche en rouge. Pour sauvegarder la vidéo recherchée 1. Pendant la lecture, cliquez sur [ ] sur la scène à sauvegarder. La fenêtre de planification des heures de début et de fin de la sauvegarde apparaît.2. Cliquez sur le bouton [ La fenêtre Enregistrer sous apparaît.3. Confirmez le chemin de sauvegarde et cliquez sur le bouton [Save]. La capture d’écran est alors sauvegardée via le chemin spécifié. Pour lire la vidéo de sauvegarde Les images sauvegardées sont enregistrées au format .avi. Les lecteurs de médias Gom, VLC, et Window Media Player sont recommandés, car compatibles avec ce format.

Dans le cas d’une utilisation de Windows Media Player, téléchargez le dernier codec sur www.windows7codecs.com et installez-le avant utilisation.Français _77 ● VISIONNEUR WEB Pour lire un fichier AVI (1) Carte mémoire Micro SD

1. Retirez la carte mémoire Micro SD de la caméra.

Avant de retirer la carte mémoire Micro SD, réglez <Périph.> sur <Désativé> dans le menu “Setup

2. Insérez la carte mémoire Micro SD dans l’ordinateur.

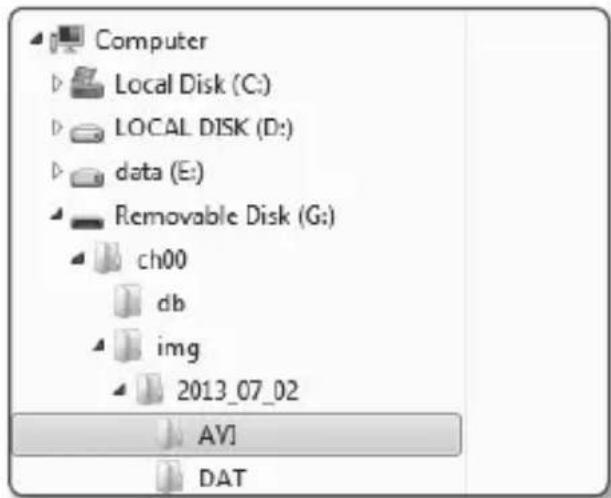

3. Lisez le fichier AVI file dans le répertoire

“\ch00\img\YYYY_MM_DD\AVI”, à l’aide d’un lecteur de média.

Le nom d’un fichier débute par le format « 001_YYYMMDD_HHMMSS.avi » et le numéro de chaque nouveau fichier est incrémenté de un. YYYMMDD_HHMMSS indique l’heure et la date du début de la sauvegarde.

Un fichier « 001_YYYYMMDD_ HHMMSS.smi » est un fichier de sous- titres, et il peut s’afficher s’il existe dans le même dossier que le fichier AVI correspondant.

La durée d’enregistrement maximum par fichier AVI est de 5 minutes.

Si elles ont été corrompues, les données présentes dans la carte mémoire Micro SD ne pourront pas être relues dans Web Viewer [Playback].78_ visionneur web visionneur web (2) NAS (Serveur de stockage en réseau)

1. Dans le navigateur Windows, utilisez \\<adresse ip>\ pour accéder.

La structure du répertoire est la même que celle d’une carte mémoire Micro SD.

Le nom d’un fichier débute par le format « 001_YYYMMDD_HHMMSS.avi » et le numéro de chaque nouveau fichier est incrémenté de un. YYYMMDD_HHMMSS indique l’heure et la date du début de la sauvegarde.

Un fichier « 001_YYYMMDD_HHMMSS. smi » est un fichier de sous-titres, et il peut s’afficher s’il existe dans le même dossier que le fichier AVI correspondant.

La durée d’enregistrement maximum par fichier AVI est de 30 minutes.

Si vous modifiez ou endommagez les données enregistrées, elles ne pourront plus être lues ou sauvegardées correctement.Français _79● ÉCRAN DE CONFIGURATION écran de configuration CONFIGURATION Sur le réseau, vous pouvez configurer les informations de base de la caméra, de la vidéo et l’audio, des événements du réseau et du système.1. Dans l'écran Direct, cliquez sur [Setup ( )

2. L'écran Configuration apparaît.

Le plugiciel STW Web viewer doit être installé sur l’ordinateur pour pouvoir accéder à la page de réglage de prévisualisation de vidéo. S'il n'est pas déjà installé, la page d'installation Sliverlight s'ouvre automatiquement.

CONFIGURATION DE BASE

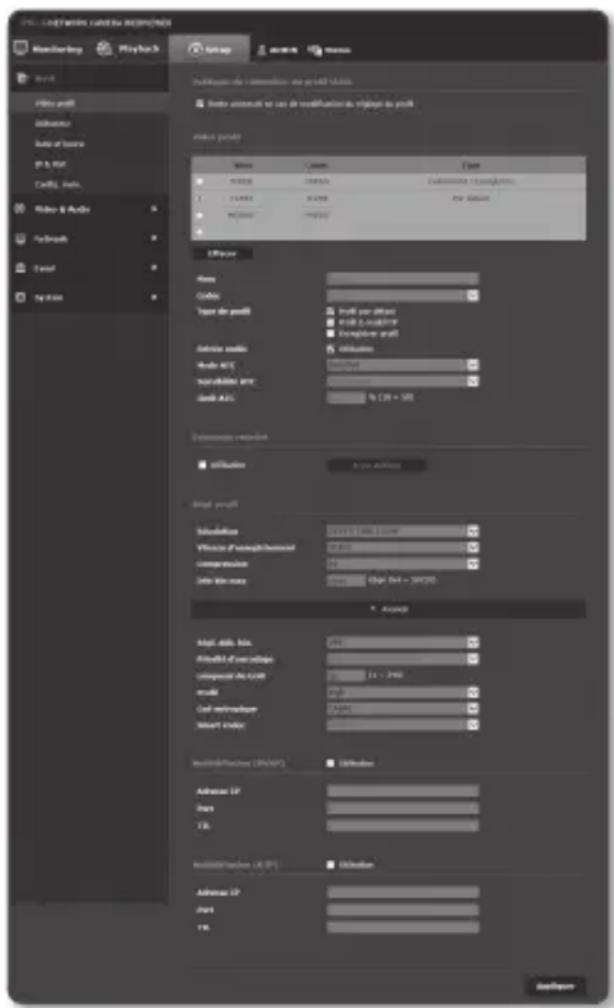

Vidéo profil 1. Depuis le menu Configuration, sélectionnez l’onglet <Basic ( )>.2. Cliquez sur <Vidéo profil>.3. Réglez l’option <Politique de connexion du profil vidéo>. • Reste connecté en cas de modification du réglage du profil : La modification des propriétés de profil utilisées par la connexion existante n’affecte pas cette connexion et la configuration de profil précédente est alors conservée. S'il n'est pas sélectionné, le changement d'un profil utilisé par une connexion existante réinitialise la connexion.écran de configuration 80_ écran de configuration

4. Sélectionnez les propriétés de chaque profil.

Pour plus d’informations, veuillez vous référer à « Pour ajouter/modifier un profil vidéo ». (Page 82)

5. Cliquez sur l’encadré de saisie de chaque élément séparément et entrez ou

sélectionnez la valeur souhaitée.

Le menu contextuel peut varier selon le type de codec sélectionné.

• Profil par défaut : Si aucun profil n'est sélectionné lors de l'utilisation de Web Viewer, le profil vidéo par défaut est appliqué.

• Profil E-mail/FTP : Ceci est le profil vidéo à transférer au site de messagerie ou au site FTP spécifié.

Seul le codec MJPEG peut être réglé comme profil de messagerie/FTP.

• Enregistrer profil : Il s’agit du profil appliqué à l’enregistrement vidéo.

• Entrée audio : Permet de régler su l’audio doit être utilisé pour les enregistrements vidéo.

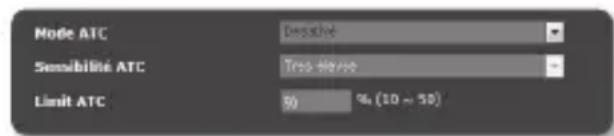

6. Conformément à votre situation, réglez le mode ATC (Contrôle de la transmission

• Mode ATC : Il règle les propriétés de la vidéo conformément à la variation de la bande passante du réseau, ce qui permet de contrôler le débit binaire. Le réglage du débit binaire dépend du mode ATC. - Contr. vit. enreg : Réduisez la vitesse d’enregistrement si la bande passante du réseau s’effondre. - Contr. compression : Contrôlez le taux de compression si la bande passante du réseau s’effondre. Le réglage de la compression peut détériorer la qualité de l’image.

Si <Régl. déb. bin.> est réglé sur <CBR>, la priorité d’encodage pour le mode ATC sera fixée de la manière suivante : Régl. déb. bin. / Mode ATC Contr. vit. enreg Contr. compression CBR Vit enreg CompressionFrançais _81

● ÉCRAN DE CONFIGURATION

• Sensibilité ATC : Affectez le débit de transfert conformément à la variation de la bande passante du réseau. Le débit de transfert est réglé sur la vitesse maximale si la bande passante est <Très élevée> et sur la vitesse minimale si la bande passante est <Très basse>.

• Limite ATC : Si la qualité de la vitesse d’enregistrement est réglée, la propriété est modifiée vers la valeur appliquée (%) à la place de la valeur de réglage précédente (100%). Veuillez noter que si vous réduisez trop la valeur de la propriété, l’écran pourrait clignoter. Nous vous recommandons donc de régler une valeur inférieure au seuil.

Il est conseillé d’appliquer le contrôle ATC uniquement aux caméras prenant en charge ce mode.

Réglez la sensibilité ATC sur <Très basse> dans un environnement réseau avec une grande variation de la bande passante du réseau.

Si la connexion réseau n’est pas stable, l'écran pourrait clignoter.

7. Sélectionnez Actif ou Inactif pour la fonction d’encodage recadré.

Pour plus d’informations, référez-vous à « Utiliser l’encodage recadré ». (Page 84)

• Encodage recadré : Celui-ci ne coupe que la zone sélectionnée sur l’écran et la sortie sera à la résolution spécifiée dans <Régl. profil>. La résolution doit être inférieure à la zone paramétrée pour encodage recadré.

8. Une fois que vous avez effectué ceci, cliquez sur [Appliquer (

)].écran de configuration 82_ écran de configuration Pour Ajouter/Modifier un profil vidéo Le paramétrage d’un profil peut être ajouté ou modifié afin de répondre aux différents profils en fonction des conditions d’enregistrement.1. Sélectionnez une des options <Vidéo profil>.2. Attribuez-lui un nom et sélectionnez un codec.3. Spécifiez les conditions d’application du codec.4. Spécifiez les détails du codec sélectionné, notamment la résolution et la vitesse d’enregistrement des images. Cliquez sur <Avancé> pour afficher le menu contextuel. • Résolution : Permet de régler la taille de l’image vidéo sur les fichiers H.264 et MJPEG.

• Vitesse d’enregistrement : Définit le nombre max. d’images vidéo par secondes.

La configuration du mode <Capteur> dans la configurtation de la caméra modifie le taux maximum d’enregistrement configurable.Capteur 25 ips 30 ips 50 ips 60 ipsVitesse d’enregistrement 1~25 ips 1~30 ips 1~50 ips 1~60 ips

• Compression : Permet de spécifier le taux de compression de la vidéo.

• Déb bin max : Définit le débit binaire vidéo max. lorsque celui-ci est réglé sur VBR.

Étant donné que le débit binaire n’est réglable que de manière limitée selon la résolution, la vitesse de défilement et la complexité de l’écran, le débit binaire réel peut être supérieur au débit binaire maximal.Vous devez donc prendre en considération les conditions d’utilisation lors du réglage de la valeur.

• Déb bin cible : Définit le débit binaire max. de la vidéo lorsque celui-ci est réglé sur CBR.

• Régl. déb. bin. : Vous pouvez sélectionner un débit binaire constant et un débit binaire variable pour la compression. Des débits binaires fixes signifient que le débit de transmission du réseau est fixe tout en faisant varier la qualité de la vidéo ou la fréquence d’image, le débit binaire variable signifie qu’une priorité plus élevée est placée sur la qualité de la vidéo en faisant varier le débit.

Après avoir réglé le débit binaire fixe pour le contrôle du débit, si vous sélectionnez le mode priorité de la qualité de la vidéo, en fonction de la complexité de l’écran, le taux réel de trame transmis peut différer de la configuration de la fréquence de trame afin de garantir une qualité vidéo optimale pour le débit binaire donné.Français _83

● ÉCRAN DE CONFIGURATION

• Priorité d’encodage : Vous pouvez définir la priorité de transmission vidéo sur fréquence d’image ou compression.

• Longueur de GOV : Il indique la distance (en termes de nombre d’images) entre deux périodes consécutives I-Frames dans une séquence vidéo lorsque le codec H.264 a été sélectionné. (Une I-Frame + 0 ~ Plusieurs P-Frames)

• Profil : Vous pouvez sélectionner la méthode de profilage H.264.

• Cod entropique : Permet de réduire toute éventuelle perte de compression due à l’encodage.

• Smart codec : Permet de specifier l’utilisation de l’option Codec intelligent.

L’option Smart codec sera activée uniquement si le codec est spécifié sur H.264 et le système de compression sur CBR.

• Multidiffusion (SVNP) : Permet de spécifier l’utilisation du protocole SVNP. - Adresse IP : Entrez l’adresse IPv4 que vous souhaitez connecter au réseau IPv4. - Port : Permet de spécifier le port de communication vidéo. - TTL : Permet de régler la valeur TTL correspondant au paquet SVNP.

• Multidiffusion (RTP) : Permet de spécifier l’utilisation du protocole RTP. - Adresse IP : Entrez l’adresse IPv4 que vous souhaitez connecter au réseau IPv4. - Port : Permet de spécifier le port de communication vidéo. - TTL : Vous pouvez régler la valeur TTL correspondant au paquet RTP.

Si vous définissez l’adresse de multidiffusion de 224.0.0.0 ~ 224.0.0.255, celle-ci peut ne pas fonctionner correctement dans tous les environnements. Dans ce cas, nous vous recommandons de changer l’adresse de multidiffusion. Qu'est-ce que la longueur de GOV ? GOV (Groupe de plans d'objets vidéo) est un ensemble d’images vidéo au format de compression H.264, indiquant une collection d’images comprises entre l’image I initiale (image clé) et l’image I suivante. Le GOV comprend 2 types d’images : images I et images P. L’image I est l’image de base pour la compression. Elle est également appelée Image clé et contient les données d’une image complète. L’image P comporte uniquement les données ayant subi des modifications par rapport à l’image I précédente. Pour le codec H.264, vous pouvez déterminer la longueur de GOV. Si vous réglez un profil d’enregistrement avec le codec H.264, la longueur GOV sera fréquence d’image / 2.écran de configuration 84_ écran de configuration Utiliser l’encodage recadré

1. Sélectionnez <Utilisé>.

2. Cliquez sur <Zone définie>.

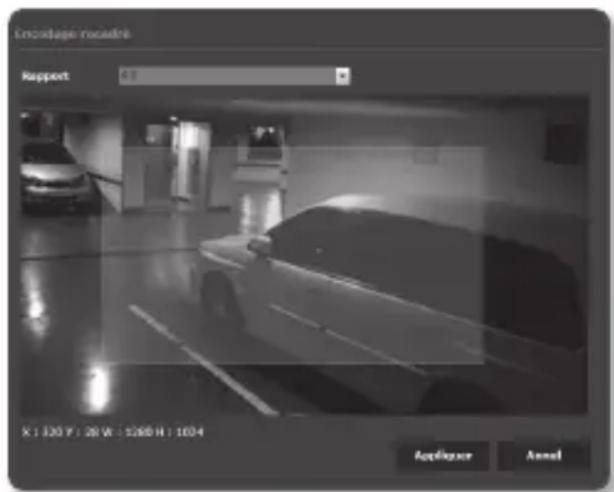

La fenêtre de définition de zone d’encodage recadré s’affiche alors.

3. Sélectionnez <Rapport>.

• Rapport : Il définit le rapport d’affichage de la zone spécifiée par l’utilisateur. - 16:9 : Le rapport d’affichage doit être réglé sur 16:9 au plus près de la zone définie par l’utilisateur. Les dimensions supportées vont de 426 X 240 à 1280 X 1024 et les résolutions de sorties supportées sont 320 X 180, 640 X 360, 800 X 450, et 1280 X 720. - 4:3 : Le rapport d’affichage doit être réglé sur 4:3 au plus près de la zone définie par l’utilisateur. Les dimensions supportées vont de 320 X 240 à 1280 X 960 et les résolutions de sortie supportées sont 320 X 240, 640 X 480, 800 X 600, 1024 X 768, et 1280 X

- Manuel : Il définit le rapport d’affichage en fonction de la zone spécifiée par l’utilisateur. Les dimensions supportées vont de 320 X 240 à 1280 X 1024 et toutes les résolutions de sortie de sortie sont disponibles, sauf 1920X1080.

4. Déplacez la souris sur l’écran pour définir la zone d’encodage recadrée à votre

Si elle est réglée sur <Manuel>, l’image de sortie peut être différente de l’image réelle, du fait d’une incompatibilité entre la zone d’encodage recadrée et la résolution de sortie.

La définition de la zone d’encodage recadrée peut être modifiée en fonction de la configuration DIS. Réinitialisez la zone d’encodage recadrée lorsque la configuration DIS est modifiée.Français _85

1. Depuis le menu Configuration,

sélectionnez l’onglet < Basic ( )

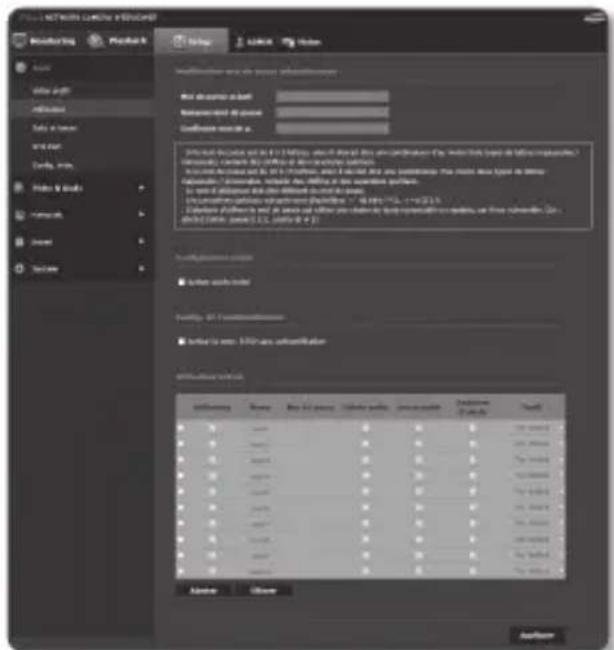

2. Cliquez sur <Utilisateur>.

3. Fournit les informations nécessaires

• Modification mot de passe administrateur : Changez le mot de passe relatif à l’administrateur.

Pour des raisons de sécurité, il est recommandé d’utiliser une combinaison de chiffres, de lettres majuscules et minuscules et caractères spéciaux pour votre mot de passe.

Il est recommandé de changer votre mot de passe une fois tous les trois mois.

La longueur et les limites du mot de passe sont indiquées comme suit.

Une combinaison d’au moins trois types de majuscules, minuscules, chiffres et caractères spéciaux : 8 à 9 caractères.

Une combinaison d’au moins deux types de majuscules, minuscules, chiffres et caractères spéciaux : 10 à 15 caractères.

Doit être différent de l’ID.

Pour plus de sécurité, il n’est pas recommandé de répéter les mêmes caractères ou entrées clavier consécutives pour vos mots de passe.

Les caractères spéciaux qui sont autorisés. : ~`!@#$%^*()_-+=|{}[].?/

Lorsque vous accédez à la page Web de la caméra pour la première fois ou que vous y accédez après l’initialisation, vous serez déplacé vers le menu de réglage du mot de passe administrateur.

Dans ce menu, vous devez vous identifier avec le nouveau mot de passe avant d’utiliser les menus de la page web de la caméra.écran de configuration 86_ écran de configuration

Si le mot de passe existant ne correspond pas, lorsque vous modifiez le mot de passe administrateur, vous ne pouvez pas changer le mot de passe.

Après avoir modifié votre mot de passe, si il y a une caméra reliée à un client CMS ou NVR, alors vous avez besoin de vous réinscrire avec le mot de passe récemment changé. Si la caméra est toujours connectée avec le même mot de passe, le compte peut être bloqué parce qu’un client utilise le mot de passe précédent.

Si vous essayez de vous connecter avec le compte enregistré et que l’authentification par mot de passe a échouée plus de 5 fois consécutives, le compte peut être verrouillé pendant trente secondes.

Lorsque le mot de passe est modifié alors que plusieurs connexions sont actives à partir d’un PC, le navigateur peut ne pas fonctionner correctement. Dans ce cas, reconnectez-vous au serveur.

• Configuration invité : Si vous sélectionnez <Activer accès invité>, le compte invité peut avoir accès à l’écran Web Viewer mais ne peut afficher que l’écran Live Viewer.

Le mot de passe/l’ID du compte invité est de type <invité/invité>, et ne peut être modifié.

• Config. de l’authentification : si vous sélectionnez <Activer la conn. RTSP sans authentification>, vous pouvez accéder à RTSP sans vous connecter et visualiser la vidéo.

• Utilisateur actuel : Si vous sélectionnez <Utilisé>, vous pouvez régler ou modifier les droits d’accès utilisateur.

Le gestionnaire peut configurer l’entrée/sortie audio et la sortie d’alarme.

Profil : Si vous sélectionnez <Par defaut>, vous ne pouvez voir que la vidéo du profil par défaut ; si vous sélectionnez <Tout>, vous pouvez voir toute la vidéo de profil.

Les fonctions ONVIF disponibles pour un utilisateur enregistré autorisé à utiliser les fonctions ONVIF sont limitées aux utilisateurs autorisés.

Transfert vidéo et Informations concernant le changement vidéo : Réglez le profil sur <Tout>, et réglez l’entrée audio et la sortie audio.

Transfert vidéo, Informations concernant le changement vidéo, Sortie d’alarme : Réglez le profil sur <Tout> et sélectionnez vos préférences pour le reste.

4. Une fois que vous avez effectué ceci, cliquez sur [Appliquer

1. Depuis le menu Configuration,

sélectionnez l’onglet < Basic ( )

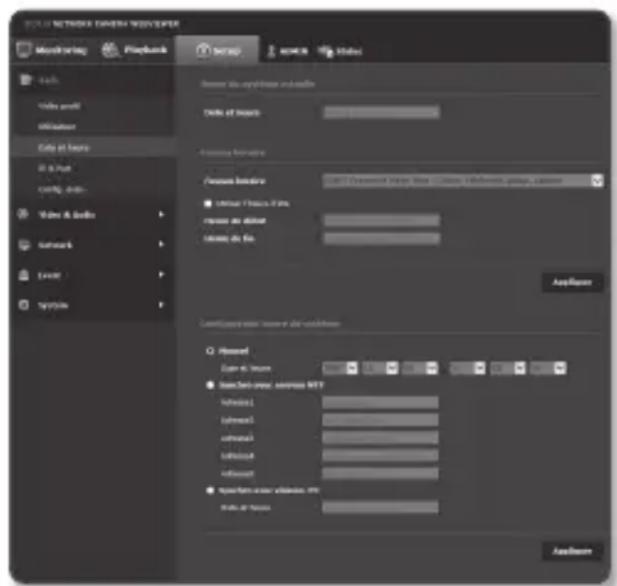

2. Cliquez sur <Date & Heure>.

3. Spécifiez l’heure et la date qui seront

appliquées à la caméra.

• Heure du système actuelle : Affiche les réglages de l’heure actuelle sur votre système.

• Fuseau horaire : Spécifiez le fuseau horaire en fonction de l’heure de Greenwich.

• Utiliser l’heure d’été : Lorsque cette option est sélectionnée, l’heure est toujours réglée sur une heure en moins que le fuseau horaire local pour la période de temps spécifiée. Cette option s’affiche uniquement dans les zones où l’heure d’été DST est appliquée.

• Configuration heure du système : Spécifiez l’heure et la date qui seront appliquées à votre système. - Manuel : Spécifiez l’heure manuellement. - Synchro avec serveur NTP : Permet d’effectuer la synchronisation sur l’heure de l’adresse du serveur spécifié. - Synchro avec visionn. PC : Permet de régler sur l’heure de l’ordinateur connecté.

4. Une fois que vous avez effectué ceci, cliquez sur [Appliquer

Si vous sélectionnez l’option <Synchro avec visionn. PC>, le fuseau horaire standard devra être identique au fuseau horaire actuellement spécifié sur l’ordinateur.écran de configuration 88_ écran de configuration IP & Port 1. Depuis le menu Configuration, sélectionnez l’onglet <Basic ( )>.2. Cliquez sur <IP & Port>.3. Configurez <Configuration IPv4>. • Type d’IP : Permet de sélectionner un type de connexion IP. - Manuel : Permet de spécifier les options Adresse IP, Masque de sous-réseau, Passerelle, DNS1 et DNS2. - DHCP : Permet de spécifier les options DNS1 et DNS2. - PPPoE : Permet de spécifier les options DNS1, DNS2, l’ID et le mot de passe.

Si vous spécifiez ce réglage sur <Manuel>, vous devrez définir manuellement les options Adresse IP, Masque de sous-réseau, Passerelle, DNS1 et DNS2. • Adresse MAC : Permet d’afficher l’adresse MAC. • Adresse IP : Affiche l’adresse IP actuelle.

• Masque de sous-réseau : Affiche la valeur de <Masque de sous-réseau> pour l’IP spécifié.
• Passerelle : Affiche la valeur de <Passerelle> pour l’IP spécifié.
• DNS1/DNS2 : Affiche l’adresse du serveur DNS (Domain Name Service).4. Configurez <Configuration IPv6>.

Réglez cette option sur <Utilisé> pour utiliser l’adresse IPv6. • Par defaut : Permet d’utiliser l’adresse IPv6 par défaut.

• DHCP : Permet d’afficher et d’utiliser l’adresse IPv6 obtenue via le serveur DHCP.

• Manuel : Permet d’entrer manuellement l’adresse IP et la passerelle afin de les utiliser.

Le système d’adressage IP est réglé par défaut sur DHCP. Si aucun serveur DHCP n’est trouvé, les réglages précédents seront automatiquement restaurés.

Une fois la modification terminée, cliquez sur le bouton [Appliquer ( )] pour appliquer les modifications et le navigateur se ferme. Merci de vous reconnecter dans un instant avec la nouvelle adresse IP.Français _89

● ÉCRAN DE CONFIGURATION

5. Saisissez les éléments correspondant dans le menu Port, selon les besoins.

La plage des ports comprise entre 0 et 1023 ainsi que le port 3702 sont indisponibles.

• HTTP : Port HTTP utilisé pour accéder à la caméra via le navigateur Web. La valeur par défaut est 80 (TCP).

Le réglage du port HTTP 65535 des navigateurs Safari et Google Chrome n’est pas autorisé pour des raisons de sécurité.

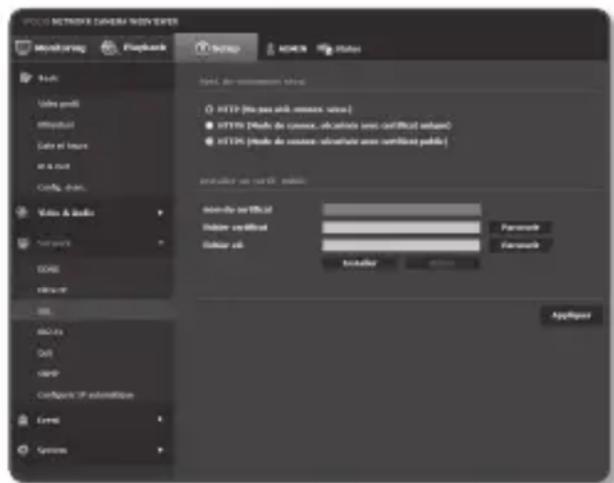

• HTTPS : Dans cette version, la sécurité du protocole de communication Web HTTP est renforcée. Il peut être utilisé lorsque vous réglez le mode HTTPS en SSL. La valeur initiale est fixée à 443(TCP).

La plage de réglage disponible est 1024~65535. (Pour des raisons de sécurité, dans votre navigateur Safari ou Google Chrome, vous ne pouvez pas utiliser 65535 comme port HTTPS.)

• RTSP : Sert à transférer les vidéos en mode RTSP, la valeur par défaut étant 554.

• Utilisation timeout : Lors de la connexion au RTSP, cette fonction réinitialise la connexion en l’absence de réponse pendant un certain temps.

• Port périph. : Permet de spécifier le port servant à transférer les signaux vidéo via les protocoles Samsung.

Si le port HTTP a été changé, le navigateur se ferme. L’adresse doit maintenant comporter le port HTTP qui vient d’être attribué, à la suite de l’adresse IP. ex.) Adresse IP : 192.168.1.100, port HTTP : attribué 8080

http://192.168.1.100:8080 (Si le port HTTP est réglé sur 80, il n’est pas nécessaire de spécifier le numéro de port)

L’utilisation de RTSP et HTTPS est recommandée pour prévenir la restauration des informations de l’image.

6. Une fois que vous avez effectué ceci, cliquez sur [Appliquer

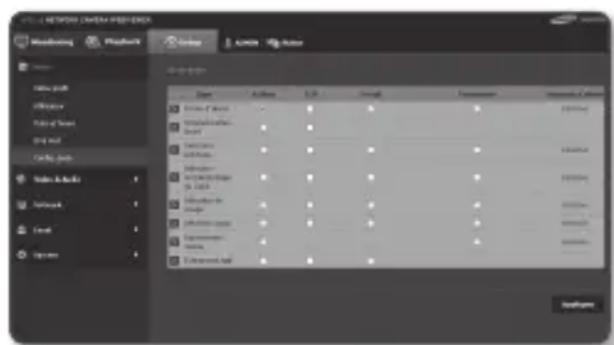

Config. évén. Vous pouvez facilement définir les éléments de détection d’événements, puis passer au réglage détaillé.

1. Depuis le menu Configuration,

sélectionnez l’onglet <Basic (

3. Activez les éléments souhaités sur la

4. Une fois que vous avez effectué ceci,

cliquez sur [Appliquer

Pour procéder aux réglages d’événements détaillés, cliquez sur les paramètres souhaités. Allez sur le réglage <Event> détaillé.écran de configuration 90_ écran de configuration

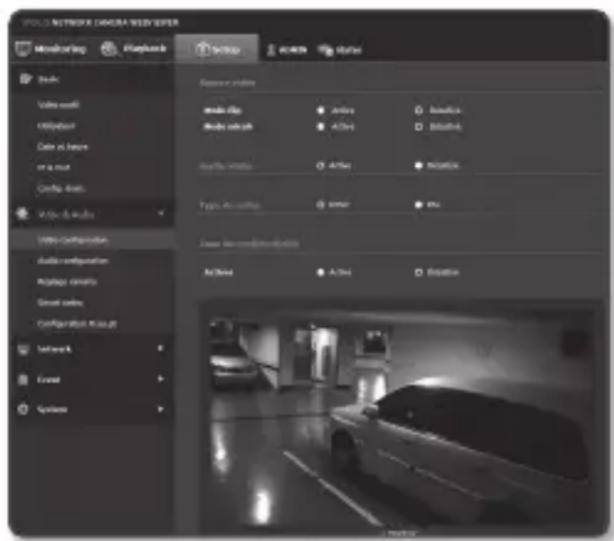

1. Depuis le menu Configuration,

sélectionnez l’onglet <Video & Audio

2. Cliquez sur <Vidéo configuration>.

3. Sélectionnez le mode <Source vidéo>.

• Mode flip : Permet d’inverser complètement l’image prise par la caméra.

• Mode miroir : Permet de retourner horizontalement l’image prise par la caméra.

4. Sélectionnez Activé ou Désactivé pour

la sortie vidéo analogique.

5. Choisissez le type de vidéo.

6. Spécifiez la zone de confidentialité.

7. Une fois que vous avez effectué ceci, cliquez sur [Appliquer

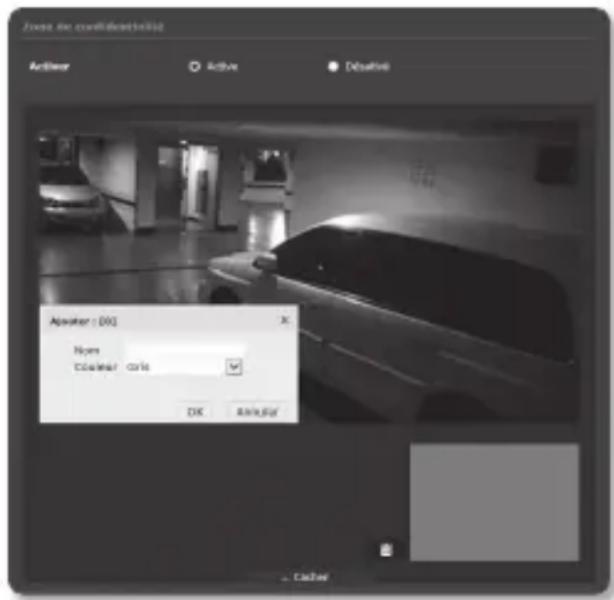

Pour définir la zone de confidentialité Vous pouvez spécifier une certaine zone de la vidéo prise par la caméra comme étant protégée pour confidentialité.

1. Réglez l’option sur <Active>.

2. Une fois que vous avez effectué ceci,

cliquez sur [Appliquer

3. Sélectionnez, à l’aide de votre souris,

quatre sommets sur l’écran afin de définir la zone.

4. Saisissez le nom et sélectionnez la

couleur, puis cliquez sur [OK].

5. Si vous souhaitez supprimer un nom

dans la liste, sélectionnez-le et cliquez sur [Supprim. ( )].Français _91

● ÉCRAN DE CONFIGURATION

Audio configuration Vous pouvez configurer les réglages d’E/S de la source audio depuis la caméra.

1. Depuis le menu Configuration,

sélectionnez l’onglet <Video & Audio

3. Permet de régler la valeur de l’entrée

• Source : Permet de régler l’entrée audio. - Ligne : Raccordez le câble au dispositif audio. - Microphone Interne : Microphone intégré à la caméra. (Ceci est possible uniquement pour le modèle SND-6084R.) - Microph one externe : Microphone externe type à prise de 3,5mm à broches(¢).

• Mettez le Mic. ext. sous tension. : Si le microphone externe connecté n’est pas doté d’une source d’alimentation indépendante, cochez cette case pour que la caméra soit la source d’alimentation du microphone externe connecté. L’option est activée si <Microphone externe> est sélectionnée.

• Codec : Spécifiez le codec audio. - G.711 : Un codec audio standard. Il utilise le codage PCM (Modulation par impulsions et codage) de 64 kbps. Codec audio standard ITU adéquat pour le transfert de voix numérique sur le réseau PSTN ou à travers un PBX. - G.726 : Codec audio standard ITU appliquant l’ADPCM (Modulation par impulsions et codage différentiel adaptatif) pour les débits binaires variables du codage PCM de 40/32/24/16 kbps à 64 kbps.

• Débit Binaire : Réglez le débit binaire pour distinguer le ratio de compression si vous utilisez le codec G.726.

• Gain : Spécifiez l’amplification de l’entrée audio.

Une détérioration de la qualité sonore ou des sifflements peuvent se produire si l’intensité de la source sonore ou la valeur du gain ont été paramétrées de manière excessive.

4. Permet de régler le niveau de la sortie audio.

• Activer : Permet de définir si la sortie audio doit être utilisée.

• Gain : Spécifiez l’amplification de la sortie audio.

5. Une fois que vous avez effectué ceci, cliquez sur [Appliquer

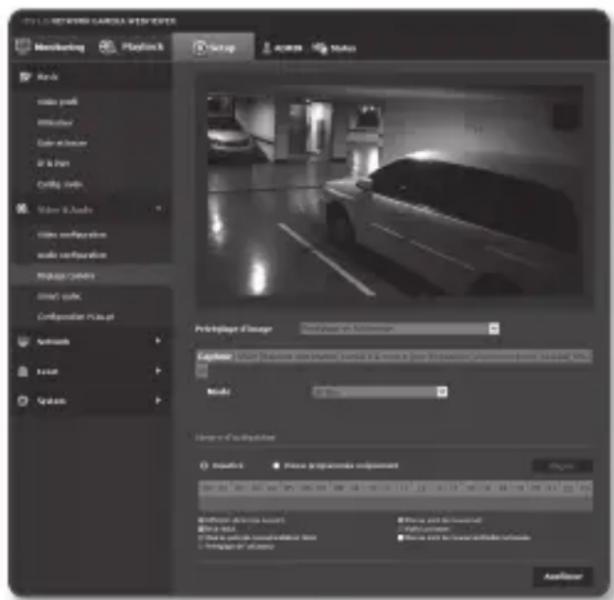

].écran de configuration 92_ écran de configuration Configuration Camera Vous pouvez changer les réglages de la caméra selon l’environnement dans lequel la caméra est placée.1. Depuis le menu Configuration, sélectionnez l’onglet <Video & Audio

2. Cliquez sur <Configuration Camera>.

3. Configurez les réglages suivants selon les besoins : Préréglage d’image

Capteur, SSDR, Balance des blancs, Lumière à contre-jour, Exposition, diurne/nocturne, Spécial, OSD, IR.4. Une fois que vous avez effectué ceci, cliquez sur [Appliquer

Si un certain tps (tempor : 240s) s’écoule sans que vous ayez appuyé sur [Appliquer ( )] après avoir changé les régl, vos modif ne seront pas appliquées.Si vous voulez prédéfinir une imageLes utilisateurs peuvent facilement régler les paramètres prédéfinis. Le mode de définition de l’image sélectionné sera actif durant la période que vous aurez choisie, et la valeur affectée au mode sera utilisée durant la période d’inactivité.1. Sélectionnez le mode souhaité à partir des préréglages d’image. • Définition de la mise au point : Ceci est le réglage en usine de votre caméra. Réglez-le à enregistrement vidéo, en mettant l’accent sur la reproductibilité. • Mise au point de mouvement : Filmer clairement un objet en mouvement. S’il y a plusieurs objets en mouvement, par exemple sur la route ou dans un endroit où il y a foule, comme au musée, sélectionnez cette option.

Le niveau de bruit peut augmenter dans un environnement où l’éclairage est faible, et la sensibilité peut diminuer.Français _93

● ÉCRAN DE CONFIGURATION

• Bruit réduit : Sélectionnez cette option lorsque vous désirez une vidéo dont le niveau sonore est réduit lorsque l’éclairage est faible.

• Vidéo lumineuse : Ceci rend les zones sombres d’une vidéo plus lumineuses.

Les effets de contraste de la vidéo sont réduits.

• Mise au point de mouvement&Bruit réduit : Utilisez cette option lorsqu’il y a plusieurs objets en mouvement, comme sur une route ou dans un endroit où il y a foule, par exemple au musée, ou lorsque vous désirez réduire le niveau sonore de la vidéo dans un environnement où l’éclairage est faible.

• Mise au point de mouvement&Vidéo lumineuse : Utilisez cette option lorsqu’il y a plusieurs objets en mouvement, comme sur la route ou dans un endroit où il y a foule, par exemple au musée, ou lorsque vous désirez rendre une zone sombre plus lumineuse.

• Préréglage de l’utilisateur : Choisissez-le si vous voulez afficher la vidéo avec les paramètres que vous avez choisis.

Si l’utilisateur sélectionne autre chose que le mode de préréglage, il ne sera pas possible de régler la vitesse d’obturation, AGC, SSDR ou SSNR.

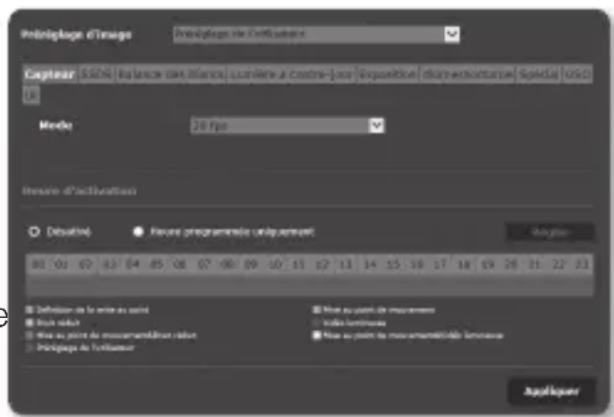

2. Réglez l’élément de la caméra pour chaque mode de préréglage de l’image.

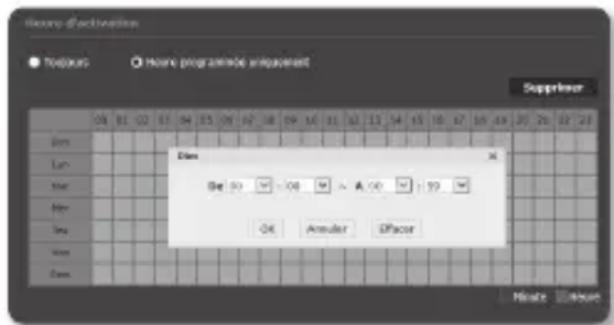

3. Réglez <Heure d’activation>.

• Désactivé : Votre caméra exécutera en permanence une opération spécifique de réglage d’image.

• Heure programmée uniquement : Votre caméra exécutera, durant la période que vous aurez prédéfinie pour chaque date, une opération spécifique de réglage d’image.

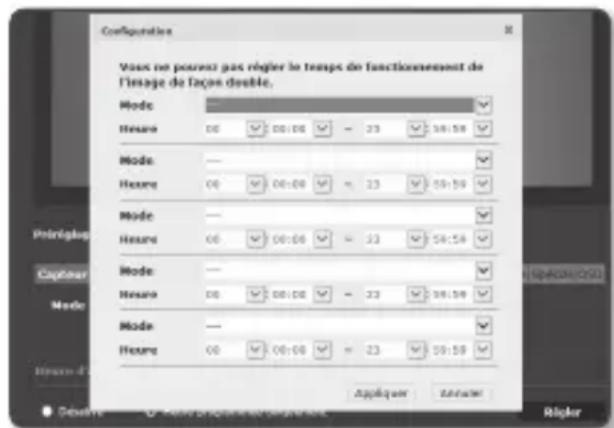

4. Cliquez sur le bouton [Régler (

5. Réglez le <Mode> et le <Heure>.

6. Une fois que vous avez effectué ceci,

cliquez sur [Appliquer

].écran de configuration 94_ écran de configuration Réglage initial de chaque mode d’image prédéfinie Prédéfinir image Obturation minimale Obturation maximale

Définition de la mise au point (Par défaut) Lorsque vous modifiez le profil Valeurs par défaut (1/5) 1/12000 Valeurs par défaut (Élevé) Valeurs par défaut (12) Valeurs par défaut (12) Mise au point de mouvement 1/30 1/12000 Valeurs par défaut (Élevé) Valeurs par défaut (12)

Bruit réduit 1/15 1/12000 Moyen Valeurs par défaut (12) Valeurs par défaut (12) Vidéo lumineuse Valeurs par défaut (1/5) 1/12000 Valeurs par défaut

Valeurs par défaut (12) Mise au point de mouvement&Bruit réduit 1/30 1/12000 Moyen Valeurs par défaut (12)

Mise au point de mouvement&Vidéo lumineuse 1/30 1/12000 Valeurs par défaut

Préréglage de l’utilisateur Manuel Manuel Manuel Manuel Manuel

Les fonctions de configuration prédéfinies facilitent la configuration de l’installation à l’utilisateur. Si vous ne voulez pas la fonction de préréglage, désactivez-la avant utilisation.

Si vous modifiez l’image prédéfinie, seule l’obturation/AGC/SSDR/SSNR seront initialisés pour chaque mode.

La « Configuration Camera » de chaque préréglage n’est pas sauvegardée.Français _95

● ÉCRAN DE CONFIGURATION

Configurer le capteur Il spécifie combien d’images par seconde le capteur CMOS capturera.

1. Sélectionnez <Capteur>.

2. Sélectionnez <Mode>.

Référez-vous à « Vidéo profil » pour configurer la plage de fréquence d’enregistrement du <Vidéo profil> conformément au mode de réglage. (Page 79)

Si le mode du capteur est réglé sur 50 ips ou 60 ips, le mode <Lumière à contre-jour> ne peut pas être réglé sur <WDR>. Réglage du SSDR (Samsung Super Dynamic Range) Dans une scène caractérisée par un contraste marquée entre les zones lumineuses et les zones obscures, vous pouvez augmenter la luminosité de la seule zone obscure afin de régler la luminosité globale.

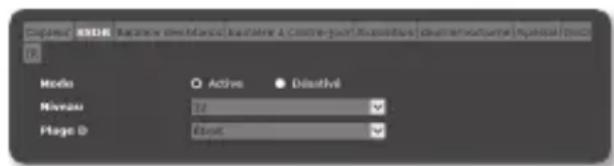

1. Sélectionnez <SSDR>.

2. Réglez le <Mode> sur <Active>.

3. Configurez les réglages <Niveau> et

<Plage D> selon les besoins.

• Niveau : Réglez le niveau de la plage dynamique.

• Plage D : Sélectionnez la zone d’amplitude de la plage dynamique.écran de configuration 96_ écran de configuration Réglage de la balance des blancs Vous pouvez corriger les couleurs des images basées sur les blancs dans n’importe quelle condition d’éclairage.

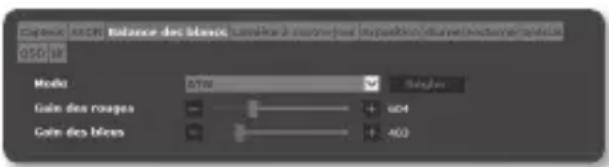

1. Sélectionnez <Balance des blancs>.

2. Sélectionnez <Mode>.

• ATW : Corrige automatiquement les couleurs de la vidéo de la caméra.

• Manuel : Vous pouvez régler manuellement les gains de rouge et de bleu de la vidéo de la caméra.

• AWC : Corrige les couleurs de la vidéo de la caméra à optimiser en fonction des conditions d’éclairage actuelle et du mode d’écran sélectionné. Pour obtenir la condition optimale pour le type d’éclairage actuel, réglez la mise au point de la caméra sur un papier blanc puis appuyez sur le bouton [Régler]. Si les conditions d‘éclairage changent, vous devrez réajuster les paramètres en conséquence.

• Extérieur : Corrige automatiquement les couleurs de la vidéo de la caméra à être optimisées en fonction de l’environnement en extérieur.

• Intérieur : Corrige automatiquement les couleurs de la vidéo de la caméra à être optimisées en fonction de l’environnement en intérieur.

En mode AWC, cliquez sur le bouton [Régler] afin de conserver le niveau de balance des blancs de l’image en cours.

La balance des blancs peut ne pas fonctionner correctement dans les conditions suivantes. Si tel est le cas, passez en mode BM.

Si les conditions environnementales de l’objet ne sont pas comprises dans la plage de correction de la température ex.) Ciel clair, coucher de soleil

Si l’environnement de l’objet est sombre

Si la mise au point de la caméra est dirigée vers l’éclairage fluorescent ou si l’appareil est placé dans un lieu à éclairage variable, l’opération de balance des blancs peut être instable.Français _97

● ÉCRAN DE CONFIGURATION

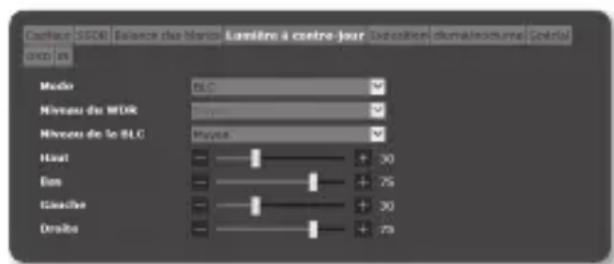

Réglage du BLC Vous pouvez spécifier manuellement la zone de la vidéo que vous souhaitez afficher plus clairement.

1. Sélectionnez <Lumière à contre-jour>.

2. Réglez <Mode> sur <BLC>.

3. Réglez <Niveau de la BLC>.

Vous pouvez changer le niveau pour régler la luminosité de la zone de contrôle.

4. Réglez les niveaux <Haut, Bas, Gauche, Droite> pour spécifier la zone ciblée.

Une fois le BLC réglé, la boîte verte est affichée sur l’écran pendant 15 secondes.

Pour éviter tout dysfonctionnement au moment du réglage du BLC, l’espace vertical de la zone du BLC doit être supérieur à 40 et inférieur à 60 alors que l’espace horizontal doit être supérieur à 30 et inférieur à 60s. Réglage du WDR Ceci permet d’afficher une image nette des objets d’une scène où des zones lumineuses et obscures coexistent.

1. Sélectionnez <Lumière à contre-jour>.

2. Réglez <Mode> sur <WDR>.

3. Spécifiez la valeur de l’option <Niveau

Il est recommandé d’utiliser le WDR dans un environnement clos.

Du bruit peut être présent entre les zones sombres et claires en mode WDR.

Si le mode <Lumière à contre-jour> est réglé sur <WDR>, le mode du capteur ne peut être réglé sur 50 ips ou 60 ips.

Les valeurs maximale et minimale de l’obturateur sont initialisées à chaque fois que vous arrêtez ou démarrez le mode WDR.

Si vous utilisez un obturateur en mode manuel, la fonction WDR peut être partiellement limitée.écran de configuration 98_ écran de configuration Réglage de l’exposition Vous pouvez régler le niveau d’exposition de la caméra.

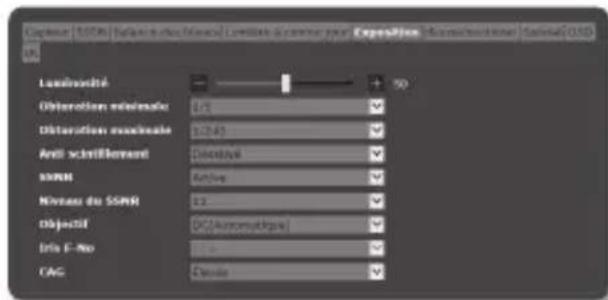

1. Sélectionnez <Exposition>.

2. Sélectionnez chaque élément et réglez-le

• Luminosité : Permet de régler la luminosité de l’écran.

• Obturation minimale : La limite la plus longue de la durée d’exposition.

Obturateur est le mode permettant de régler la plage de temps d’exposition du capteur, qui spécifiera les limites supérieure et inférieure du mouvement électronique de l’obturateur.

La vitesse d’enregistrement peut être réduite dans de faibles conditions d’éclairage si le mode Obturateur présente une valeur plus faible que celle spécifiée dans le mode Capteur.

• Obturation maximale : La limite la plus courte du temps l’exposition.

• Anti scintillement : Il empêche l’écran de scintiller du fait de la dissonance entre l’éclairage ambiant et la fréquence.

• SSNR : Sélectionnez Activé ou Désactivé pour la fonction d’élimination du bruit vidéo.

• Niveau du SSNR : Permet de régler le niveau de réduction du bruit.

• Objectif : sélectionnez-le pour définir l’objectif de la caméra en mode auto ou manuel. - DC(Automatique) : Le diaphragme est réglé automatiquement en fonction de lumière ambiante. - Manuel : Permet de régler le N°F du volet en iris sur manuel. - P-Iris : il s’agit du mode de priorité de profondeur. Vous pouvez fermer l’obturateur pendant la journée pour obtenir une bonne profondeur et durant la nuit, vous pouvez l’ouvrir pour obtenir plus de lumière.

• Volet en iris F-No : Réglez la valeur F du diaphragme.

• CAG : Sélectionnez le mode de contrôle AGC. Régler la valeur du gain de la vidéo (scène à faible contraste et à faible luminosité) pour régler la luminosité de la vidéo.

L’exposition de l’image peut être saturée en fonction de la plage d’Obturateur définie.Français _99

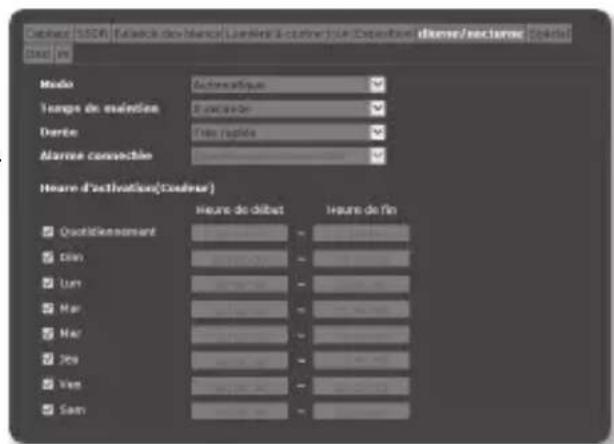

1. Sélectionnez <diurne/nocturne>.

2. Sélectionnez chaque élément et réglez-le

• Mode : Mode est utilisé pour ajuster les couleurs des modes Couleur ou Noir et Blanc. - Couleur : La sortie vidéo est toujours en couleur. - N/B : La sortie vidéo est toujours en noir et blanc. - Automatique : Normalement, il est réglé sur Couleur mais sur N/B lorsque la luminosité est faible de nuit.

Si le CAG du menu <Exposition> est réglé sur <Arret>, le mode jour/nuit ne peut être réglé sur <Automatique>. - Externe : Il contrôle la couleur de la vidéo lorsque le bornier d’entrée de l’alarme est synchronisé avec un dispositif externe. - Programme : Définit la durée pendant laquelle la caméra fonctionne en mode couleur.

• Temps de maintien : Spécifie la période pendant laquelle les conditions de luminosité doivent être maintenues pour changer le mode d’éclairage de Jour à Nuit ou vice versa.

• Durée : Spécifie l’intervalle de conversion du mode d’éclairage.

• Alarme connectée : La vidéo est réglée sur Couleur ou N/B alors que le capteur d’alarme est ouvert ou fermé.

Si le mode Jour/Nuit est réglé sur Entrée externe, la fonction d’entrée de l’alarme de la page Événement-Entrée alarme est affiché.

• Heure d’activation (Couleur) : Spécifie le programme afférent au fonctionnement du mode couleur.

S’il est activé, le mode couleur est maintenue de 00 seconde du temps de démarrage à 59 secondes du temps de fin.

Le mode Jour / Nuit peut ne pas fonctionner correctement si l’objectif installé sur la caméra et le réglage de celui-ci dans le menu <Objectif> de <Exposition> ne correspondent pas.

Si vous changez le mode jour / nuit, l’événement MD / VA ne peut pas être détecté.écran de configuration 100_ écran de configuration Pour configuration spéciale

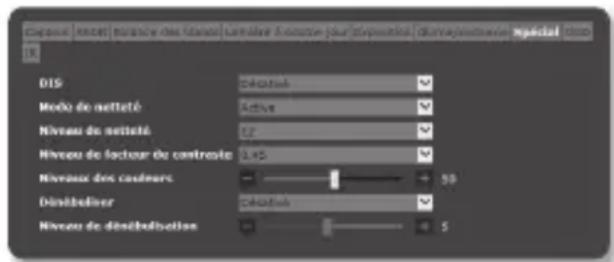

1. Sélectionnez <Spécial>.

2. Sélectionnez chaque élément et réglez

• DIS : Compense l’image automatiquement lorsque celle-ci bouge afin de la stabiliser en sortie.

• Mode de netteté : Permet de régler la netteté globale de l’image. En sélectionnant <Active>, vous pouvez régler la netteté de l’image.

• Niveau de netteté : Plus le niveau de réglage est élevé, plus nets et clairs les contours de l’image.

• Niveau de facteur de contraste : Permet de régler le contraste de l’image.

• Niveaux des couleurs : Ajuste l’intensité des couleurs de la vidéo.

• Dénébuliser : Compense la vidéo par temps brumeux ou nuageux. Il est réglé sur <Désativé> par défaut. Des réglages spéciaux sont utilisés lorsque la vidéo est floue par temps brumeux. - Désativé : Désactive la fonction d’élimination de la brume. - Auto : L’image est compensée automatiquement conformément au niveau de brume. Ajustez le <Niveau de dénébulisations> pour être plus efficace. - Manuel : L’utilisateur règle manuellement le niveau de compensation pour chaque image.

Si le mode dénébuliser est réglé sur <Auto>, les performances sont proportionnelles au niveau de brume. Pour conserver le niveau de dénébulisation réglé sans prendre en compte le niveau de brume, réglez le mode dénébuliser sur <Manuel>.

Si le niveau de dénébulisation manuel est élevé dans une brume fine, l’image deviendra trop sombre.

• Niveau de dénébulisation : Contrôle du niveau de dénébulisation.

Atténue le degré de vibration de l’image lorsque la caméra vibre du fait de facteurs externes tels que le vent.Français _101

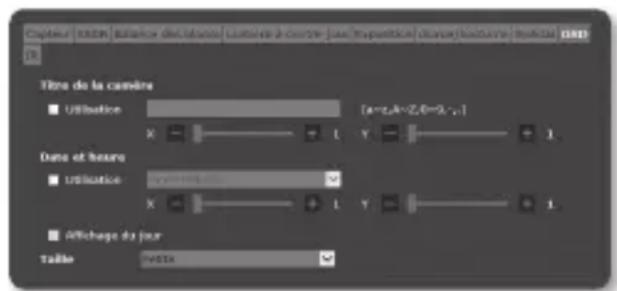

1. Sélectionnez <OSD>.

2. Sélectionnez chaque élément

séparément et réglez-le correctement.

• Titre de la caméra : Specifie le nom de la caméra devant être affiché à l’écran.

• Titre de la caméra X, Y du titre : Specifie la position du nom de la caméra à l’écran.

• Date et heure : réglez l’affichage de l’heure et les formats de date sur l’écran.

• Date et heure X, Y de I’heure : Permet de spécifier la position de l’affichage de l’heure sur l’écran.

• Affichage du jour : Permet de spécifier l’affichage de la date sur l’écran.

• Taille : Specifie la taille du texte affiché à l’écran.

Un élément ayant une position ajustable (titre de caméra, date et heure) ne peut pas être affiché normalement s’il chevauche un autre élément de l’affichage d’écran. Régler l’IR

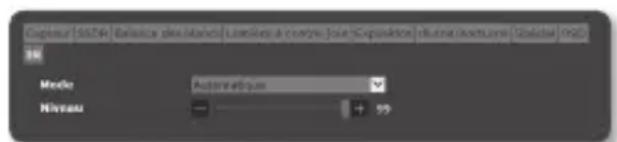

1. Sélectionnez <IR>.

2. Sélectionnez chaque élément

séparément et réglez-le correctement.

• Mode : Lorsque le voyant infrarouge s’allume en mode B/W, l’écran est protégé de la saturation en sa partie centrale de sorte que vous puissiez identifier un objet à courte distance. - Off : Le mode infrarouge est désactivé. - Automatique : Permet de régler la luminosité infrarouge selon la luminosité de l’objet situé au centre de l’écran. - Manuel : Permet de régler la luminosité infrarouge manuellement.

• Niveau : Si vous définissez le mode infrarouge sur Manuel, vous pourrez régler le niveau de luminosité du voyant infrarouge entre 1 et 99.écran de configuration 102_ écran de configuration Configuration Smart codec Définissez la zone souhaitée de la vidéo en provenance de la caméra en tant que Zone d’intérêt, puis spécifiez la sensibilité de détection pour cette zone. 1. Depuis le menu Configuration, sélectionnez l’onglet <Video & Audio )>.2. Cliquez sur <Configuration Smart codec>.3. Sélectionnez la zone ROI. • Détection de visage : Activé si un visage est reconnu sur l’écran de contrôle.

Vous pouvez détecter au maximum 35 visages sur un écran au même moment.

Les dimensions minimales de visage détectable est de 45 x 45 pixels pour une résolution maximale donnée. Il peut y avoir quelques erreurs en fonction des caractéristiques du visage ou de l’éclairage. • Manuel : Indiquez manuellement la zone ROI au moniteur.4. Réglez la qualité d’image. La zone ROI s’affiche avec la qualité spécifiée.5. Lorsque vous indiquez manuellement la zone ROI, sélectionnez la zone voulue avec la souris et glissez-la autant que vous le voulez.

Vous pouvez spécifier jusqu’à 5 zones distinctes.

6. Pour annuler tous les réglages de la zone, cliquez sur le bouton [Suppriner ( )].

7. Une fois que vous avez effectué ceci, cliquez sur [Appliquer

L’option Codec intelligent ne sera pas activée si elle est réglée sur <Off> dans <Vidéo profil>. (page 79)

<Détection de visage> et modifiez-le à <Activer> pour régler la zone désirée pour la détection de visages.Français _103

● ÉCRAN DE CONFIGURATION

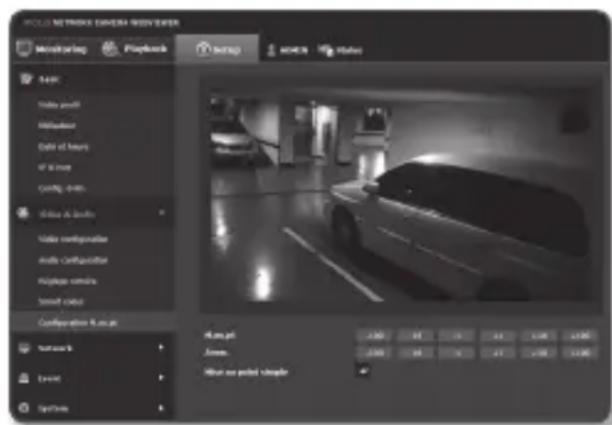

Configuration M.au.pt Vous pouvez régler la mise au point et le facteur de zoom de l’image vidéo.

1. Depuis le menu Configuration,

sélectionnez l’onglet <Video & Audio

Réglez la mise au point et le zoom.

• M.au.pt : Permet de régler manuellement la mise au point de l’objectif (loin

• Zoom : permet de régler manuellement le zoom (Panoramique

• Mise au point simple : Faites glisser votre souris sur la vidéo pour définir l’emplacement de mise au point automatique. Cliquez sur le bouton [ ] pour régler la mise au point automatiquement.

Le Mise au point simple peut ne pas être adapté dans les cas suivants:

Modification soudaine de la position de l’objet en Mise au point simple (mouvement brusque, apparition ou disparition)

Modification radicale de la luminosité en Mise au point simple

Image de faible contraste

Lorsque la caméra est exposée à une source de lumière intense faisant face à l’objectif ou dans les zones environnantes

Si la mise au point reste toujours défectueuse malgré les options ci-dessus, utilisez le bouton

, , , , , ] pour la régler manuellement.

Dans les situations où le mode Mise au point simple peut difficilement s’appliquer, essayez d’utiliser le mode de mise au point manuelle.écran de configuration 104_ écran de configuration

CONFIGURATION RÉSEAU

DDNS DDNS est l’abréviation de Dynamic Domain Name Service, un service qui convertit l’adresse IP d’une caméra en nom d’hôte général afin que l’utilisateur puisse s’en souvenir facilement.

Vous pouvez utiliser le service DDNS uniquement si l’Internet est connecté.1. Depuis le menu Configuration, sélectionnez l’onglet <Network ( )>.2. Cliquez sur <DDNS>.3. Sélectionnez le type de connexion <DDNS>.

4. Entrez les éléments DDNS correspondant

au type sélectionné. • Samsung DDNS : Sélectionnez ceci si vous utilisez le serveur DDNS fourni par Samsung Techwin. - ID produit : Entrez l’identifiant du produit qui est enregistré avec le service Samsung DDNS. - Connexion rapide : Permet de régler la redirection de port automatiquement lorsqu’un router compatible UPnP (Universal Plug and Play) est utilisé.

Si vous voulez utiliser le service DDNS sans utiliser de concentrateur qui prend en charge la fonction UPnP, cliquez sur Connexion rapide, puis allez dans le menu du concentrateur et activez la redirection de port pour votre concentrateur. Pour en savoir plus sur la façon de configurer la redirection de port pour votre concentrateur, voir “Configuration de la Redirection de la Plage de Ports (Mappage de Ports)”. (page 60)

• DDNS public : Sélectionnez l’un des serveurs DDNS publics fournis lorsque vous utilisez un serveur DDNS public. - Service : Permet de sélectionner un serveur de service DDNS public souhaité. - Nom hôte : Entrez le nom de l’hôte, enregistré sur le serveur DDNS. - Nom d’utilisateur : Entrez le nom d’utilisateur du service DDNS. - Mot de passe : Entrez le mot de passe du service DDNS.5. Une fois que vous avez effectué ceci, cliquez sur [Appliquer

Si l’option <Connexion rapide> est sélectionnée, sélectionnez le service Samsung DDNS.Français _105

● ÉCRAN DE CONFIGURATION

Enregistrement sur le serveur DDNS Pour enregistrer votre produit sur le serveur Samsung DDNS

1. Consultez le site Web iPOLiS

(www.samsungipolis.com), puis connectez-vous à l’aide d’un compte enregistré.

2. Depuis la barre de menu en haut de

l’écran, sélectionnez <DDNS SERVICE> - <MY DDNS>.

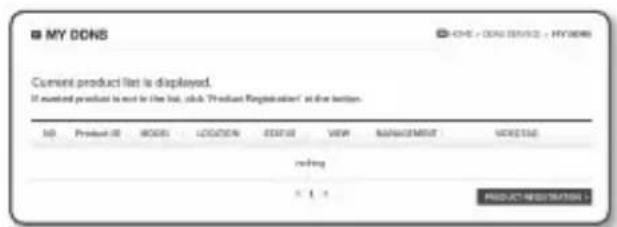

3. Cliquez sur [PRODUCT REGISTRATION].

4. Saisissez l’identifiant du produit.

Vous devez effectuer une double verification de l’identifiant que vous venez de saisir.

5. Sélectionnez <CLASSIFICATION> puis

spécifiez <MODEL NUMBER>.

6. Spécifiez l’emplacement du produit

avec une description si nécessaire.

7. Cliquez sur [REGISTRATION].

Le produit est ainsi ajouté à la liste des produits que vous pouvez contrôler.écran de configuration 106_ écran de configuration Pour effectuer la connexion au serveur Samsung DDNS durant la configuration de la caméra

1. Depuis la page de configuration DDNS,

réglez <DDNS> sur <Samsung DDNS>.

2. Indiquez la valeur du <ID produit>

que vous avez spécifiée lors de l’enregistrement de l’identifiant du produit sur le site DDNS.

3. Cliquez sur [Appliquer

Lorsque la connexion est réussie, vous verrez le message <(Réussit)> apparaître à l’écran. Configuration du server DDNS public sous les Réglages de la caméra

1. Ouvrez la page des réglages DDNS et sélectionnez <DDNS public> sous <DDNS>.

2. Entrez le nom de l’hôte, le nom d’utilisateur et le mot de passe du site

3. Cliquez sur le bouton [Appliquer

Si la connexion s’établit correctement, l’option <(Réussit)> apparaîtra.

4. Une fois que vous avez effectué ceci, cliquez sur [Appliquer

Pour utiliser le service DDNS correctement, la configuration DDNS et la configuration de redirection du port de routeur sont nécessaires. Concernant la configuration de redirection du port, reportez-vous à la section « Configuration de la Redirection de la Plage de Ports (Mappage de Ports) ». (page 60)Français _107

● ÉCRAN DE CONFIGURATION

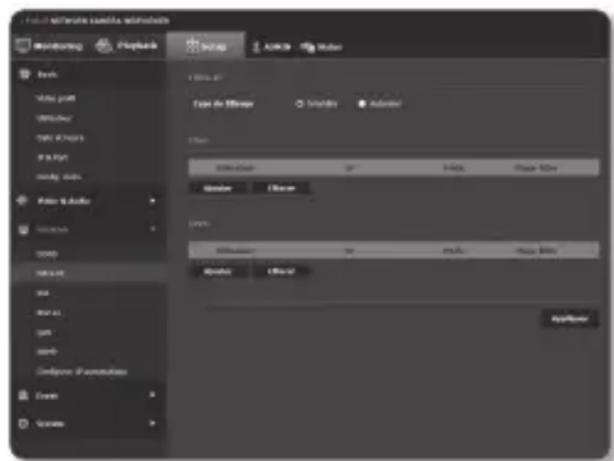

Filtrage d’IP Vous pouvez créer une liste d’adresses IP auxquelles vous souhaitez accorder ou refuser l’accès.

1. Depuis le menu Configuration,

sélectionnez l’onglet < Network

2. Cliquez sur <Filtre IP>.

3. Sélectionnez <Type de filtrage>.

• Interdire : Si vous sélectionnez cette option, l’accès des adresses IP ajoutées au filtrage sera restreint.

• Autoriser : Si vous sélectionnez cette option, seul l’accès des adresses IP ajoutées au filtrage sera accordé.

4. Cliquez sur le bouton [Ajouter (

La liste des adresses IP est créée.

5. Indiquez l’adresse IP pour laquelle vous souhaitez accorder ou refuser l’accès.

Lorsque vous entrez une adresse IP et un préfixe, la liste d’adresses IP disponibles apparaît sur la colonne droite de la plage de filtrage.

Si vous sélectionnez <Autoriser> pour Filtrage d’IP et <Configuration IPv6> de <IP & Port> est réglé sur <Utilisé>, les adresses IPv4 et IPv6 de l’ordinateur en cours de configuration doivent être affectées.

L’adresse IP de l’ordinateur utilisée pour la configuration actuelle ne peut pas être ajoutée à <Interdire> ; elle doit être ajoutée à <Autoriser>.

Uniquement les adresses IP réglées sur <Utilisé> seront affichées sur la colonne de filtrage.

6. Sélectionnez une adresse IP à supprimer de la liste.

Cliquez sur le bouton [Effacer (

7. Une fois que vous avez effectué ceci, cliquez sur [Appliquer

].écran de configuration 108_ écran de configuration SSL Vous pouvez sélectionner un système de connexion sécurisé ou installer le certificat public à cet effet.

1. Depuis le menu Configuration,

sélectionnez l’onglet < Network

2. Cliquez sur <SSL>.

Pour accéder à la caméra en mode HTTPS, vous devez saisir le type de l’adresse IP de la caméra sous la forme suivante : « https://<Camera_IP> ». Si vous ne réussissez pas à configurer les paramètres Web viewer en mode HTTPS avec Internet Explorer, modifiez les options Internet de la manière suivante : <Menu

Décochez TLS 1.0 et cochez TLS 1.1, TLS 1.2>

4. Recherchez le certificat public que vous souhaitez installer sur la caméra.

Pour installer le certificat sur la caméra, il faut taper un nom de certificat (celui-ci peut être arbitrairement affecté par l’utilisateur) et indiquer un fichier de certificat émis par l’autorité concernée ainsi qu’un fichier de clé.

L’élément <HTTPS (Mode de connex. sécurisée avec certificat public)> sera activé uniquement s’il existe un certificat public installé.

5. Une fois que vous avez effectué ceci, cliquez sur [Appliquer

1. Entrez le nom du certificat.

2. Cliquer sur le bouton [

Parcourir ( ) ], sélectionner le fichier de certificat public et le fichier clé devant être installés, puis cliquer sur le bouton [ Installer ( )

Suppression du certificat

1. Cliquez sur le bouton [Effacer ( )].

2. Pour supprimer un certificat public, vous devez accéder au décodeur vidéo sur

réseau en mode <HTTP (Ne pas util. connex. sécu.)> ou <HTTPS (Mode de connex. sécurisée avec certificat unique)>.Français _109

● ÉCRAN DE CONFIGURATION

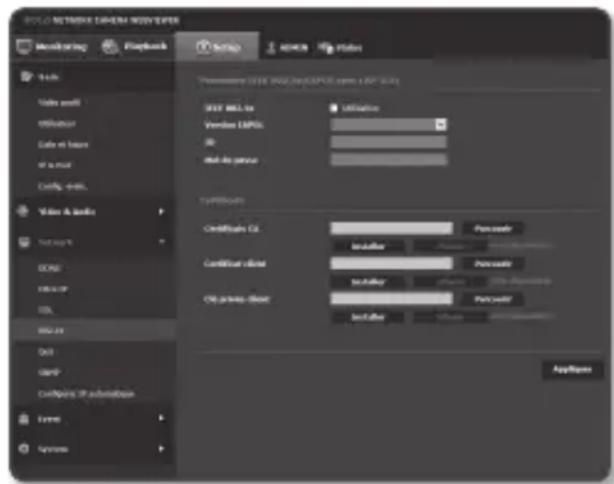

802.1x Lors de la connexion au réseau, vous pouvez choisir d’utiliser ou non le protocole 802.1x avant d’installer la certification.

1. Depuis le menu Configuration,

sélectionnez l’onglet < Network

2. Cliquez sur <802.1x>.

3. Réglez l’option <Paramétre IEEE

802.1x(EAPOL avec EAP-TLS)>.

• IEEE 802.1x : Spécifiez l’utilisation du protocole 802.1x.

• Version EAPOL : Sélectionnez la version 1 ou 2.

• ID : Saisissez l’ID du certificat client.

• Mot de passe : Si le fichier de clé utilisé n’est pas crypté, vous ne devez pas saisir le mot de passe.

Si le périphérique réseau connecté ne prend pas en charge le protocole 802.1x, le protocole ne fonctionnera pas correctement même si le réglage a été effectué.

4. InstallInstaller/retirer le certificat.

• Certificats CA : sélectionnez un certificat public contenant la clé publique.

• Certificat client : sélectionnez un certificat public contenant la clé du certificat client.

• Clé privée Client : sélectionnez un certificat public contenant la clé privée client.

5. Une fois que vous avez effectué ceci, cliquez sur [Appliquer

Pour installer/supprimer les certificats liés à 802.1x

1. Appuyez sur le bouton [Parcourir ( )] pour chaque élément afin de

sélectionner le certificat approprié à installer.

2. Si aucun certificat n’est installé, vous verrez le message « Non disponible »

apparaître à côté du prochain élément sélectionné.

3. Appuyez sur le bouton d’installation pour lancer le processus d’installation avec le

message [Installer ( )] qui s’affiche à côté de l’élément.

4. Appuyez sur le bouton [Effacer (

)] pour retirer le certificat.écran de configuration 110_ écran de configuration QoS Vous pouvez préciser la priorité afin d’obtenir un débit de transfert stable pour une adresse IP spécifique.1. Depuis le menu Configuration, sélectionnez l’onglet <Network ( )>.2. Cliquez sur <QoS>.

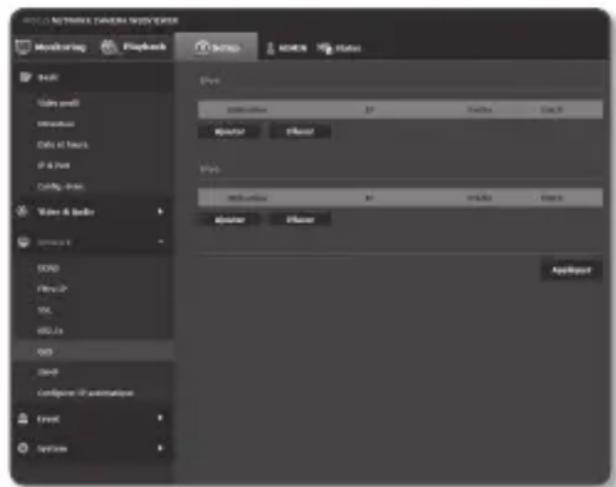

3. Cliquez sur le bouton [Ajouter ( )].

La liste des adresses IP est créée.4. Entrez l’adresse IP à laquelle vous souhaitez appliquer la qualité de service.

Le préfixe par défaut pour IPv4 est 32. Pour DSCP, la valeur par défaut est 63.

Seul l’ordre de priorité des adresses IP réglées sur <Utilisé> peut être configuré.5. Sélectionnez une adresse IP à supprimer de la liste. Cliquez sur le bouton [Effacer ( )].6. Une fois que vous avez effectué ceci, cliquez sur [Appliquer

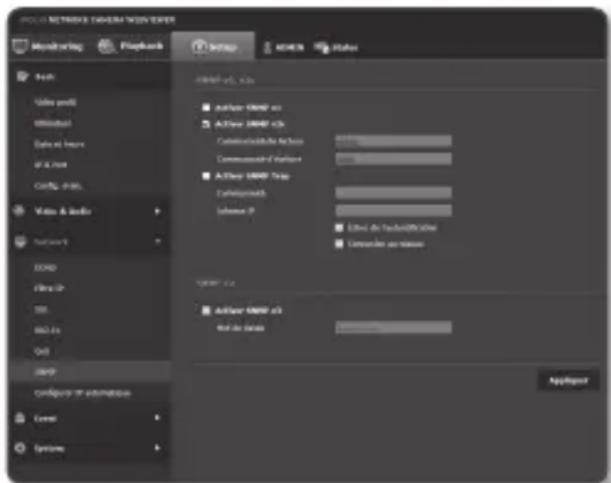

SNMP Grâce aux protocoles SNMP, l’administrateur système ou réseau peut contrôler les périphériques réseau à distance et configurer les réglages de l’environnement.1. Depuis le menu Configuration, sélectionnez l’onglet <Network ( )>.2. Cliquez sur <SNMP>.

3. Spécifiez la valeur de réglage de <SNMP>.

• Activer SNMP v1 : la version 1 de SNMP est activée. • Activer SNMP v2c : la version 2 de SNMP est activée. - Communauté de lecture : indiquez le nom de la communauté de lecture depuis laquelle vous pouvez accéder aux informations SNMP. Le nom par défaut est <public>. - Communauté d’écriture : indiquez le nom de la communauté d’écriture depuis laquelle vous pouvez accéder aux informations SNMP. Le nom par défaut est <write>.Français _111

● ÉCRAN DE CONFIGURATION

• Activer SNMP Trap : La trappe SNMP est utilisée pour envoyer des informations et des conditions d’importance à système d’administrateur. - Communauté : Saisissez le nom de la trappe communautaire afin de recevoir des messages. - Adresse IP : Saisissez l’adresse IP à laquelle le message sera envoyé. - Échec de l’authentification : Specifie si un événement doit être généré lorsqu’une information communautaire est invalide. - Connexion au réseau : Specifie si un événement doit être généré lorsqu’une déconnexion réseau est restaurée.

• Activer SNMP v3 : la version 3 de SNMP est activée. - Mot de passe : Saisissez le mot de passe par défaut pour la version 3 de SNMP. Le mot de passe par défaut est <admin4321>.

Le mot de passe par défaut peut être exposé à un fil de piratage ; il est donc recommandé de modifier le mot de passe après l’installation de l’appareil. Notez que l’utilisateur sera tenu pour responsable de tout problème relatif à la sécurité ou autre provoqué par un mot de passe inchangé.

Le mot de passe doit comprendre entre 8 et 16 caractères.

4. Une fois que vous avez effectué ceci, cliquez sur [Appliquer

SNMP v3 n’est disponible que lorsque le mode de connexion sécurisé est HTTPS. Reportez-vous à « SSL ». (page 108)

Si vous n’utilisez pas SNMP v3, il peut y avoir un problème de sécurité.écran de configuration 112_ écran de configuration Configurer IP automatique Vous pouvez définir l’adresse IP disponible pour rechercher l’accès et la caméra automatiquement.1. Depuis le menu Configuration, sélectionnez l’onglet <Network ( )>.2. Cliquez sur <Configurer IP automatique>.3. Réglez l’option <Lien vers I’adresse locale en IPv4>. Une adresse IP supplémentaire peut être affectée afin d’évaluer la caméra depuis le réseau Link-Local. • Configuration automatique : Specifie Activé ou Désactivé au regard de l’adresse IPv4 Lien-Local. • Adresse IP : Affiche l’adresse IP assignée.

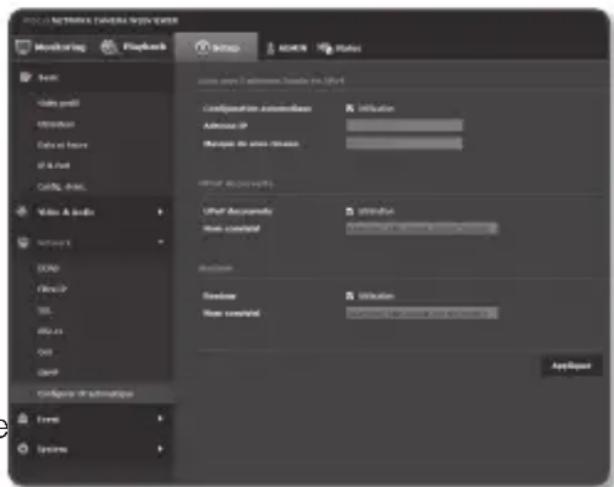

• Masque de sous-réseau : Affiche le masque de sous-réseau de l’IP assigné. 4. Réglez l’option <UPnP decouverte>. Les caméras peuvent être automatiquement recherchées dans le client et le système d’exploitation grâce au protocole UPnP.
• UPnP decouverte : Specifie Activé ou Désactivé pour la découverte UPnP.
• Nom convivial : Affiche le nom de la caméra. Le nom convivial est affiché au format de SAMSUNG-<Nom du modèle>-<adresse MAC>.

Sous le système d’exploitation Windows qui supporte de fait l’UPnP, les caméras connectées au réseau sont affichées.5. Réglez l’option <Bonjour>. Les caméras peuvent être automatiquement recherchées dans le client et le système d’exploitation grâce au protocole Bonjour. • Bonjour : Specifie Activé ou Désactivé pour Bonjour. • Nom convivial : Affiche le nom de la caméra. Le nom convivial est affiché au format de SAMSUNG-<Nom du modèle>-<adresse MAC>.

Sous le système d’exploitation Mac, qui supporte le protocole Bonjour par défaut, les caméras connectées sont automatiquement affichées dans le favori Bonjour du navigateur Web Safari. Si le favori Bonjour n’est pas affiché, vérifiez la configuration des Favoris dans le menu « Préférences ».6. Une fois que vous avez effectué ceci, cliquez sur [Appliquer

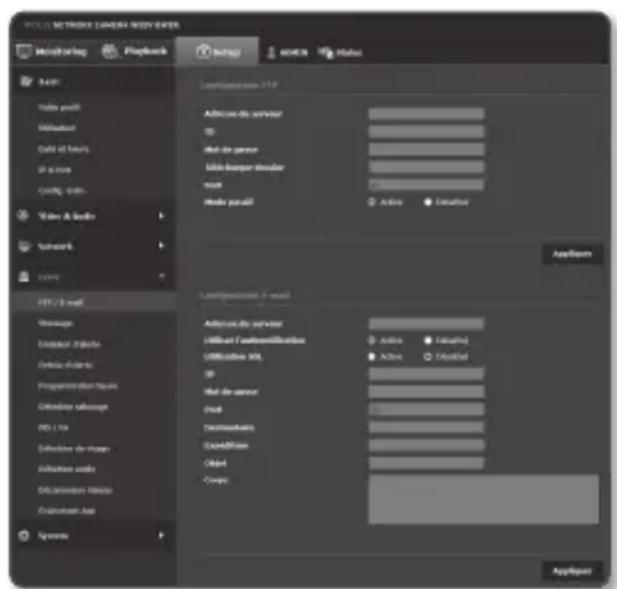

FTP / E-mail Vous pouvez configurer les réglages du serveur FTP/Email afin de transmettre les images prises avec la caméra vers votre ordinateur en cas de survenue d’événement.

1. Depuis le menu Configuration,

sélectionnez l’onglet <Event (

3. Sélectionnez <Configuration FTP> ou

<Configuration E-mail>, puis entrez ou sélectionnez une valeur souhaitée.

• Configuration FTP - Adresse du serveur : Entrez l’adresse IP du serveur FTP vers lequel vous transférez les images d’alarmes ou d’événement. - ID : Entrez l’ID utilisateur dont vous comptez vous servir pour vous connecter au serveur FTP. - Mot de passe : Saisissez un mot de passe de compte d’utilisateur afin de vous connecter au serveur FTP. - Télécharger dossier : Spécifiez le chemin FTP via lequel vous allez transférer les images d’alarmes ou d’événement. - Port : Le port par défaut du serveur FTP est le port 21. Cependant, vous pouvez utiliser un numéro de port différent selon les réglages du serveur FTP. - Mode passif : Sélectionnez <Activé> si vous devez passer en mode passif en raison du pare-feu ou des réglages du serveur FTP.écran de configuration 114_ écran de configuration
• Configuration E-mail - Adresse du serveur : Entrez l’adresse IP du serveur du courrier électronique vers lequel vous transférez les images d’alarmes ou d’événement. - Utiliser l’authentification : Spécifiez si vous souhaitez utiliser l’autorisation ou non. - Utilisation SSL : Permet de spécifier l’utilisation du protocole SSL - ID : Saisissez un nom d’utilisateur afin de vous connecter au serveur de messagerie. - Mot de passe : Saisissez un mot de passe de compte d’utilisateur afin de vous connecter au serveur de messagerie. - Port : Le port par défaut du serveur de messagerie est le port 25. Cependant, vous pouvez utiliser un numéro de port différent selon les réglages du serveur de messagerie. - Destinataire : Saisissez l’adresse du destinataire du courrier électronique. - Expéditeur : Entrez l’adresse de l’expéditeur du courrier électronique. Si l’adresse de l’expéditeur est incorrecte, le courrier électronique concerné pourra être classé comme étant un SPAM et ne pas être transmis. - Objet : Entrez l’objet de votre courrier électronique. - Corps : Fournissez le texte du message. Joignez les images d’alarmes ou d’événement au courrier électronique en préparation.

4. Une fois que vous avez effectué ceci, cliquez sur [Appliquer ( )].

Stockage Vous pouvez activer l’enregistrement sur votre appareil, régler les conditions d’enregistrement, vérifier la capacité de données sauvegardées et formater l’appareil.1. Depuis le menu Configuration, sélectionnez l’onglet <Event ( )>.2. Cliquez sur <Stockage>.3. Sélectionnez un périphérique pour y sauver les données.

Si votre appareil enregistre correctement les données, « Enregistrement » sera affiché.

Si un message « Erreur » s’affiche, vérifiez les éléments suivants : Vérifier le dispositif de stockage pour voir s’il est connecté à l’appareil. Vérifier les fichiers dans le dispositif de stockage pour voir s’ils sont endommagés. Vérifier le dispositif de stockage pour voir s’ils sont physiquement endommagés.

Si le message « Erreur » ne disparaît pas après avoir suivi les instructions, remplacez la carte Micro SD.Français _115

● ÉCRAN DE CONFIGURATION

Pour effectuer des enregistrements sur la carte mémoire Micro SD

1. Vérifiez l’<Espace libre> et <Taille totale> de votre carte mémoire.

2. Autrement, vérifiez les données stockées et si vous constatez qu’il ne s’agit pas de

données importantes, cliquez sur <Formater> pour formater la carte mémoire Micro SD.

Certaines images peuvent être ignorées si la carte mémoire Micro SD fonctionne à une vitesse inférieure que celle recommandée. Pour plus d’informations, référez-vous à « Spécifications Carte Mémoire Micro SD/SDHC/SDXC Recommandées ». (Page 11)

Dans le cas d’une carte mémoire Micro SD de grande capacité, le formatage sera ralenti en conséquence.

Le trafic de données augmentera lorsque la caméra sera réglée sur une résolution plus haute, un débit binaire plus élevé ou une vitesse d’enregistrement plus élevée. S’il y a trop de trafic de données, certaines images seront ignorées bien que stockées en images complètes.

Lorsque un saut d’image survient, les images sont sauvegardées à un rythme minimum d’une image par seconde.

3. Spécifiez l’action de stockage.

• Enregistrer profil : Affiche le type de codec du profil d’enregistrement.

• Normale : l’enregistrement s’effectue selon une vitesse définie.

• Événement : permet de définir le type d’enregistrement d’un événement particulier.

• Durée pré-événement : Permet de spécifier le point temporel avant l’occurrence de l’alarme. Les images seront transférées depuis le point de début. Vous pouvez spécifier jusqu’à 5 secondes avant l’occurrence de l’alarme.

• Durée post-événement : Permet de spécifier le point temporel après l’occurrence de l’alarme. Les images seront transférées vers le point temporel indiqué. Vous pouvez spécifier jusqu’à 120 secondes après l’occurrence de l’alarme.

• Type de fichier enregistré : Specifie le format de fichier des images enregistrées. Si vous insérez une carte Micro SD enregistrée sous un différent format (AVI/ STW), vous devrez la formater avant de l’utiliser. - STW : C’est le format de fichier unique Samsung Techwin. - AVI : C’est le format avi conventionnel.

• Réécrire : Si la carte mémoire Micro SD est pleine, cette action supprimera les anciennes données et les remplacera par de nouvelles données.

• Suppression automatique : Les données couvrant une certaine période sont supprimées, alors que d’autres données ne le sont pas. Elle peut être d’une durée allant de un à 180 jours.

Si la période de stockage a expiré, les données sont automatiquement supprimées et de nouvelles données seront enregistrées. Une fois supprimées, les données ne peuvent être récupérées.écran de configuration 116_ écran de configuration

4. Spécifiez l’option <Config. enreg. normal>.

• Toujours : Sauvegardez toujours la vidéo enregistrée sur la carte mémoire Micro SD.

Si le réglage est spécifié sur Toujours, l’heure de l’activation ne pourra pas être modifiée.

• Heure programmée uniquement : Permet d’enregistrer uniquement à l’heure spécifiée du jour de la semaine spécifié.

• [Supprimer ( )] : Réinitialisez tous les réglages.

5. Une fois que vous avez effectué ceci, cliquez sur [Appliquer

Si vous voulez enregistrer sur votre NAS

1. Réglez les opérations de sauvegarde et

l’enregistrement de base.

La suppression automatique est prise en charge seulement si votre NAS répond aux spécifications recommandées.

2. Entrez l’information enregistrée dans

• Adresse IP : Une adresse IP unique est assignée au NAS.

• ID : Un ID enregistré dans le NAS.

• Mot de passe : Mot de passe enregistré dans le NAS.

• Dossier par défaut : Désignez un dossier pour la sauvegarde de données dans le NAS.

3. Cliquez sur le bouton [Test] pour vérifier

si vous pouvez connecter le NAS correctement.

Si le message de confirmation apparaît, cela signifie que vous pouvez sauvegarder des données dans le NAS.

Si un message d’erreur apparaît, vérifiez les informations suivantes.

L’adresse IP du NAS est valide.

ID/mot de passe du NAS est valide.

Assurez-vous de pouvoir accéder au dossier désigné comme dossier principal en utilisant le ID du NAS.

Les items SMB/CIFS du NAS ne sont pas cochés.Français _117

L’adresse IP du NAS et celle de la caméra ont le même format. Ex) La valeur initiale du masque de sous-réseau du NAS et de la caméra est 255.255.255.0. Si l’adresse IP est 192.168.20.32, alors l’adresse IP du NAS devrait être quelque part dans

Vérifiez si vous avez tenté d’y accéder sous un autre nom d’utilisateur sans formater le principal dossier utilisé ou sauvegardé.

Assurez-vous d’avoir utilisé l’équipement NAS recommandé.

4. Une fois les réglages effectués, vous devez mettre le NAS en marche <Désactivé>

à <Activé>, et cliquer sur le bouton [Appliquer

5. Accédez au NAS pour vérifier l’espace libre et l’espace total.

6. Si l’espace libre est insuffisant, vérifiez les données et cliquez sur le bouton [Formater]

pour formater vous-même le NAS.

Des erreurs d’accès au réseau pourraient vous empêcher de sauvegarder le NAS temporairement.

Le trafic de données augmentera lorsque la caméra sera réglée sur une résolution plus haute, un débit binaire plus élevé ou une vitesse d’enregistrement plus élevée. S’il y a trop de trafic de données, certaines images seront ignorées bien que stockées en images complètes.

Lorsque un saut d’image survient, les images sont sauvegardées à un rythme minimum d’une image par seconde.écran de configuration 118_ écran de configuration Guide du serveur de stockage en réseau (NAS)

Lors de l’utilisation du NAS, il se peut que vous soyez temporairement incapable d’effectuer la sauvegarde de données, à cause de déconnexion temporaires du réseau.

Si les réglages permettent de connecter et utiliser simultanément une carte Micro SD et un NAS, la priorité d’enregistrement est donnée au NAS.

Si vous activez la suppression du NAS en le définissant <Désactivé> et que la capacité disponible est inférieure à 1%, il sera sauvegardé dans la carte Micro SD.

Si vous faites la sauvegarde de données dans le NAS, il se peut que vous soyez incapable de le faire si vous insérez une carte mémoire Micro SD utilisée avec une autre caméra.

NAS — Indications du fabricant : Voir « NAS — Indications du fabricant ». (Page 11)

Si vous apportez des modifications au NAS durant la sauvegarde de données sur celui-ci, elles ne seront pas visibles immédiatement dans le système.

Si vous enlevez de l’équipement NAS par vous-même durant la sauvegarde de données, ou si le réseau est déconnecté, les opérations de sauvegarde du NAS seront interrompues de façon anormale.

De manière générale, il vous est recommandé d’utiliser un dossier de partage de NAS par caméra, sans utilisations multiples.Vous trouvez ci-dessous est une description des étapes d’enregistrement des données sur le NAS selon la méthode du NAS Synology, un des produits recommandés.1. Accédez au NAS Synology en tant qu’administrateur. Dans l’exemple, l’adresse IP du NAS est [192.168.20.253].2. Si vous y accédez en tant qu’administrateur, l’écran suivant sera affiché. Cliquez sur [Control Panel].Français _119

● ÉCRAN DE CONFIGURATION

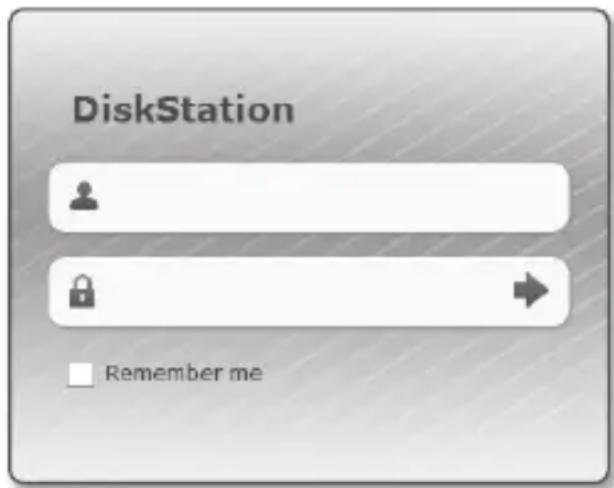

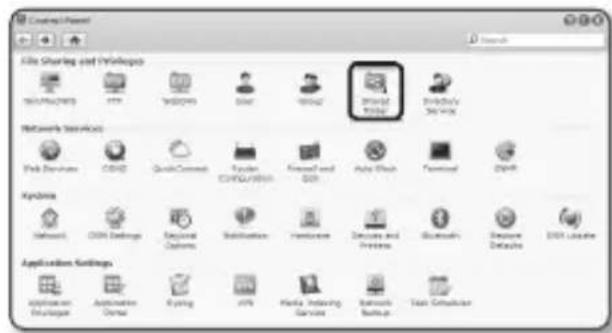

3. Dans le menu « Partage de dossiers

et Privilège », cliquez sur <Shared Folder>

4. Cliquez sur le bouton [Create].

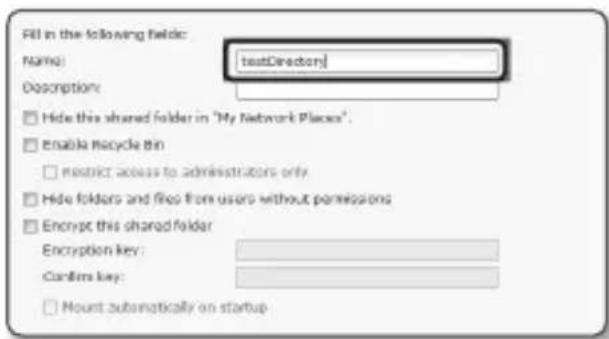

5. Après avoir entré le nom du dossier (ID),

cliquez sur le bouton [OK] pour créer un dossier à partager. Dans l’exemple, le nom du dossier à partager est [testDirectory].

6. Dans Windows, pour accéder au

NAS, réglez le privilège pour le dossier partagé comme suit. Vérifiez le [Read/Write] de l’administrateur.

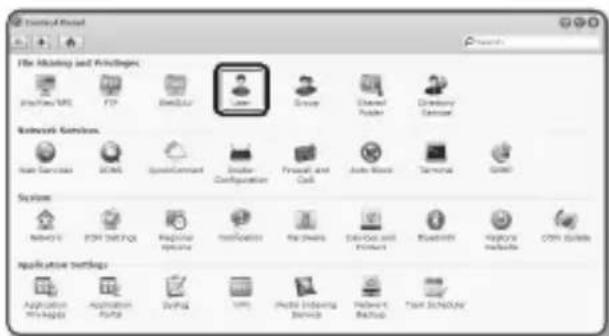

7. Cliquez sur <User> dans le menu de

partage et privilège.écran de configuration 120_ écran de configuration

8. Après avoir cliqué sur le bouton

[Create], entrez un nom (ID) et un mot de passe. Dans l’exemple, le nom (ID) et le mot de passe sont [testID].

Selon les indications pour le NAS, il ne faut pas assigner de capacité d’utilisation aux appareils NAS Netgear.

9. Dans Windows, réglez le privilège pour

l’accès au NAS. Pour le dossier partagé créé à l’étape 4 et nommé « testDirectory », cochez [Read/Write].

10. Les réglages de base du NAS sont

effectués. Connectez votre caméra au NAS. Comme il est démontré ci-dessous, entrez les paramètres de réglage de connexion du NAS.

11. Après avoir entré l’item 10, cochez

12. Cliquez sur le bouton [Appliquer

Terminez la sauvegarde en utilisant le NAS.Français _121

1. Depuis le menu Configuration,

sélectionnez l’onglet <Event ( )>.

2. Cliquez sur <Émission d’alerte>.

3. Réglez le type de caméra de la sortie

Si vous changez le type de sortie d’alarme, le bouton de sortie d’alarme sur la page de surveillance et le type de sortie d’alarme affichés sur la page Config. évén. seront modifiés en conséquence.

• Type - Ouverture normale : Considère l’état « Circuit ouvert » du capteur ou du périphérique d’entrée d’alarme comme normal, et déclenche un événement d’alarme s’il passe en statut « Circuit fermé ». - Fermeture normale : Considère l’état « Circuit fermé » du capteur ou du périphérique d’entrée d’alarme comme normal, et déclenche un événement d’alarme s’il passe en statut « Circuit ouvert ».

4. Réglez le bouton de sortie d’alarme.

• Mode : Permet de régler la méthode de sortie de l’alarme.

Il existe une différence entre les opérations lorsque vous cliquez sur le bouton de sortie d’alarme alors qu’il est désactivé. - Impulsion : Elle est activée durant la période de temps spécifiée par la durée (intervalle de basculement) puis elle devient automatiquement inactive. - Actif/Inactif : Reste active jusqu’à ce que l’utilisateur clique sur le bouton une nouvelle fois pour désactiver.

• Durée : Permet de régler la durée d’alarme maintenant le statut activé si le mode est réglé sur impulsion pendant une durée de 1 à 15 secondes.

5. Une fois que vous avez effectué ceci, cliquez sur [Appliquer (

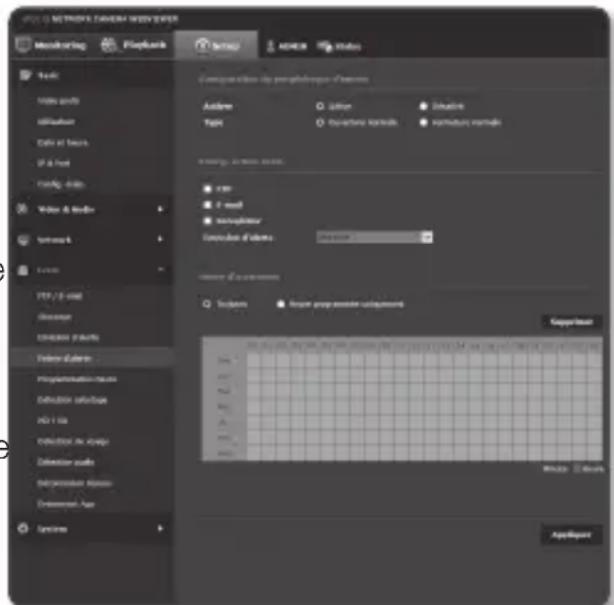

)].écran de configuration 122_ écran de configuration Entrée d’alerte Vous pouvez régler le type d’entrée de l’alarme, l’heure d’activation et le mode opératoire.1. Depuis le menu Configuration, sélectionnez l’onglet <Event ( )>.2. Cliquez sur <Entrée d’alerte>.3. Sélectionnez ou non <Activer>.4. Sélectionnez le type. • Ouverture normale : Le périphérique d’entrée est normalement ouvert mais s’il est fermé, il déclenchera une alarme. • Fermeture normale : Le périphérique d’entrée est normalement fermé mais s’il est ouvert, il déclenchera une alarme.

5. Spécifiez l’option <Heure d’activation>.

• Toujours : Cochez toujours cette option en cas de déclenchement d’une alarme. Elle s’active en mode opérationnel lors du déclenchement d’une alarme.

Si le réglage est spécifié sur <Toujours>, l’heure de l’activation ne pourra pas être modifiée.

• Heure programmée uniquement Cochez cette option pour les alarmes qui surviennent un jour spécifique de la semaine, durant un intervalle de temps déterminé. Elle s’active en mode opérationnel lors du déclenchement d’une alarme.
• [Supprimer ( )] : Réinitialisez tous les réglages.
• Minute : Cliquer sur une zone du temps d’activation et réglez le temps en minutes. • Heure : Faire glisser votre souris au temps d’activation et de réglez le temps en heure.

La valeur de réglage de l’intervalle de transfert doit être plus petite que l’intervalle d’activation prédéfinie de réussir la transmission d’image.Français _123

● ÉCRAN DE CONFIGURATION

6. Spécifiez une opération devant être exécutée en cas de déclenchement de l’alarme.

• FTP : Spécifiez l’utilisation du transfert via FTP dans la configuration de l’entrée de l’alarme.

Se reporter à “FTP / E-mail” pour plus de détails. (page 113)

• E-mail : Spécifiez l’utilisation du transfert de courriers électroniques dans la configuration de l’entrée de l’alarme.

Se reporter à “FTP / E-mail” pour plus de détails. (page 113)

• Enreg : Spécifiez l’utilisation de l’enregistrement dans la configuration de l’entrée de l’alarme.

Régler <Enregistrer> sur <Activé> dans <Stockage>. (page 114)

• Emission d’alerte : Sélectionnez le réglage de la sortie de l’alarme en cas d’alarme entrante, et spécifi ez le temps de sortie de l’alarme.

7. Une fois que vous avez effectué ceci, cliquez sur [Appliquer

].écran de configuration 124_ écran de configuration Programmation heure Vous pouvez définir d’enregistrer les données de la vidéo avec un certain intervalle comme programmé sans tenir compte de l’occurrence réelle de l’événement.

1. Depuis le menu Configuration,

sélectionnez l’onglet <Event (

2. Cliquez sur <Programmation heure>.

3. Sélectionnez ou non <Activer>.

4. Spécifiez l’option <Intervalle de

• Toujours : Cette option s’active en mode opérationnel selon l’intervalle réglé.

• Heure programmée uniquement : Cette option s’active en mode opérationnel selon l’heure et la date spécifiées.

6. Spécifiez les conditions d’activation.

• FTP : Spécifiez l’utilisation du transfert FTP en cas de survenue d’un événement.

Se reporter à “FTP / E-mail” pour plus de détails. (page 113)

7. Une fois que vous avez effectué ceci, cliquez sur [Appliquer

Détection sabotage Vous pouvez déterminer de détecter les tentatives de sabotage et de déclencher des événements tels que le changement soudain de la direction de cadrage de la caméra, l’objectif bloqué et d’autres changements globaux des scènes de la vidéo.

1. Depuis le menu Configuration,

sélectionnez l’onglet <Event ( )>.

2. Cliquez sur <Détection sabotage>.

3. Sélectionnez ou non <Activer>.

4. Réglez la sensibilité de détection de

sabotage. Plus haute est la sensibilité, plus petites sont les tentatives de sabotage détectées.

5. Spécifiez l’heure et les conditions

Pour obtenir de plus amples informations sur les options <Heure d’activation> et <Action>, reportez-vous à la section « Entrée d’alerte ». (page 122)

6. Une fois que vous avez effectué ceci, cliquez sur [Appliquer

La fonction de détection de sabotage par défaut peut ne pas fonctionner correctement dans les cas suivants :

La sensibilité de détection peut être réduite sous des conditions d’arrière-plan simple ou de faible illumination.

Une secousse grave de la caméra ou un changement drastique de l’éclairage peut être considéré comme un sabotage par erreur.

La détection du sabotage peut prendre un certain temps (5 secondes maximum) après l’exécution du sabotage.

Lorsqu’un sabotage est détecté, la caméra reprend un fonctionnement normal après un certain temps de stabilité (environ 5 secondes) pendant lequel aucune détection ne sera effectuée.écran de configuration 126_ écran de configuration MD / VA Les événements de détection de mouvement et d’analyse vidéo peuvent être réglés pour déclencher une sortie de signal d’événement.

1. Depuis le menu Configuration,

sélectionnez l’onglet <Event (

2. Cliquez sur <MD / VA>.

3. Sélectionnez ou non <Activer>.

4. Conformément à votre but, sélectionnez

l’option de détection du mouvement ou l’option d’analyse vidéo intelligente.

5. Réglez <Sensibilité>, <Taille> et <Zone>.

Lorsque vous sélectionnez l’analyse vidéo intelligente, sélectionnez <Analyse> également.

6. Sélectionnez l’utilisation de

• Écran des résultats d’analyse : le résultat de détection est indiqué sur la vidéo.

• Écran des règles d’analyse : les règles d’analyse sont affichées sur la vidéo.

ez l’heure et les conditions d’activation.

Pour obtenir de plus amples informations sur les options <Heure d’activation> et <Action>, reportez-vous à la section « Entrée alerte ». (page 122)

8. Une fois que vous avez effectué ceci, cliquez sur [Appliquer

].Français _127 ● écran De conFiGuration

Avant toute utilisation, réglez les tailles de mouvement minimale et maximale les plus adaptées à la plage de mouvement à détecter.

La taille détectée d’un objet peut différer de sa taille réelle, selon sa forme.

Jusqu’à 16 objets peuvent être affichés depuis la partie supérieure de l’écran.

Si la caméra capture un objet rapproché, la capacité d’analyse vidéo peut se dégrader.

Dans les cas suivants, la détection du mouvement et la fonction d’analyse vidéo intelligente peuvent être diminuées ou provoquer une détection incorrecte.

Absence de différence marquée de couleur ou de luminosité entre le sujet et l’arrière-plan.

Activités autour de la zone limite du champ de vision de la caméra.

Existence de multiples mouvements continus aléatoires pour différentes raisons, notamment un changement de scène ou des changements rapides des conditions d’éclairage.

Objet fi xe continuant de bouger dans la même position.

Mouvements autres que la modification de la position tels que le rapprochement à la caméra ou l’éloignement de la même.

Objet en mouvement qui se rapproche trop près de la caméra.

Objet masquant d’autres objets derrière lui.

Chevauchement de deux ou plusieurs objets ou scission d’un objet en plusieurs objets.

Objet se déplaçant trop rapidement (pour détecter correctement un mouvement, la caméra doit capturer le chevauchement de plusieurs cadres contigus par l’objet en mouvement).

Réfl exion, fl ou ou ombre dus à une forte lumière telle que la lumière directe du soleil, un éclairage artifi ciel ou des phares.

En cas de fortes chutes de neige, de pluie, en cas de vent violent ou à l’aube et au crépuscule.écran de configuration 128_ écran de configuration Pour utiliser la detection de mouvement Cette fonction permet de détecter un mouvement correspondant aux conditions spécifiées par la sensibilité, la taille et la zone.

1. Sélectionnez un mode de détection de

2. Sélectionnez l’onglet <Sensibilité>

pour régler le niveau de sensibilité. Vous pouvez régler la sensibilité du capteur pour détecter un mouvement en dehors de l’arrière-plan depuis la vidéo de surveillance.

Dans une situation où il est possible de distinguer parfaitement des objets des arrière-plans, fixez un niveau de sensibilité faible. Dans les cas contraires, fixez un niveau de sensibilité élevé.

3. Sélectionnez l’onglet <Taille>.

Vous pouvez limiter la taille maximale/ minimale du mouvement à détecter.

• Taille mini. : Pour régler la taille mini. des mouvements détectés, sélectionnez <Taille mini.>, puis sélectionnez avec la souris la taille d’écran souhaitée.

• Taille maxi. : Pour régler la taille maxi. des mouvements détectés, sélectionnez <Taille maxi.>, puis sélectionnez avec la souris la taille d’écran souhaitée.

Les mouvements inférieurs à la taille minimale spécifiée ou supérieurs à la taille maximale ne sont pas détectés. Pour éviter toute détection imprévue provoquée par des bruits grands ou petits, réglez les tailles de mouvement minimum/maximum correctement conformément à vos environnements. Veuillez noter que les mêmes mouvements au même emplacement peuvent être détectés avec des tailles différentes ; il est donc conseillé de prendre en compte et d’inclure une différence tolérée lors de la configuration des tailles de détection minimale/maximale.Français _129

● ÉCRAN DE CONFIGURATION

4. Sélectionnez l’onglet <Zone>.

Vous pouvez spécifier une zone de l’écran à inclure ou exclure dans/de la détection. Vous pouvez spécifier au total 4 zones.

• Zone détection : Permet d’exclure tout l’écran de la détection et d’ajouter la zone spécifiée comme zone de détection de mouvements. Sélectionnez 4 sommets dans l’image avec votre souris afin de définir une zone de détection.

• Zone non détection : Permet de régler tout l’écran comme zone de détection de mouvements et d’exclure la zone spécifiée comme zone de non détection. Sélectionnez 4 sommets dans l’image avec votre souris afin de définir une zone de non-détection.

5. Pour supprimer une zone, cliquez avec

le bouton droit de la souris sur l’écran pour ouvrir un menu contextuel et sélectionnez Supprim., puis appuyez sur le bouton [OK].

6. Une fois que vous avez effectué ceci, cliquez sur [Appliquer (

)].écran de configuration 130_ écran de configuration Pour utiliser la fonction Analyse vidéo intelligente Cette fonction détecte les événements réunissant les conditions spécifiées par la sensibilité, la taille et la zone et les règles de l’état de l’événement.

1. Sélectionnez le mode d’analyse vidéo.

2. Réglez <Sensibilité>, <Taille> and

<Zone>. Pour plus de détails sur la configuration, reportez-vous à “Pour utiliser la détection de mouvement”. (Page 128~129)

3. Sélectionnez l’onglet <Analyse>.

4. Choisissez le type d’analyse vidéo.

• Passage : Détecte un objet passant grâce à la ligne définie par un utilisateur.

• Entrée/Sortie : Détecte un objet entrant ou sortant dans/de la zone définie par un utilisateur.

• Apparition (Disparition) : Cette option permet de détecter des mouvements apparaissant ou disparaissant de la zone définie par l’utilisateur ou de tout l’écran.

5. Définissez les règles d’analyse vidéo.

Pour plus de détails sur la configuration, reportez-vous à “Pour définir les règles de l’analyse vidéo”. (page 131~132)

6. Une fois que vous avez effectué ceci, cliquez sur [Appliquer (

Pour définir les règles de l’analyse vidéo

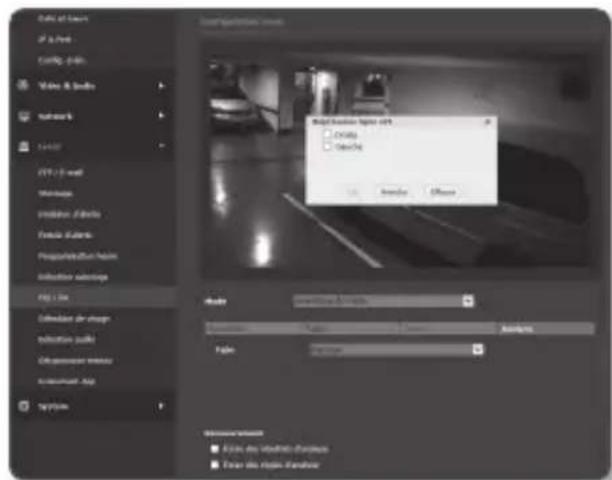

1. Sélectionnez le type <Passage>.

2. À l’écran, cliquez sur le point de départ

et de fin de la ligne virtuelle que vous préférez, puis une fenêtre contextuelle s’affiche.

3. Sélectionnez la règle souhaitée :

• Droite : Permet de détecter les mouvements de gauche à droite sur la ligne virtuelle.

• Gauche : Permet de détecter les mouvements de droite à gauche sur la ligne virtuelle.

4. Cliquez sur [OK].

5. Pour supprimer une règle définie, cliquez avec le bouton droit sur la ligne virtuelle

affichée pour ouvrir le menu contextuel et sélectionnez le bouton [Supprim.].

1. Sélectionnez le type <Entrée/Sortie>.

2. À l’écran, cliquez sur quatre vertex

pour définir la zone de détection et une fenêtre contextuelle s’affiche.

3. Sélectionnez la règle souhaitée :

• ENTRÉE : Détecte les mouvements des objets dont le point central entre dans la zone définie depuis l’extérieur.

• SORTIE : Détecte les mouvements des objets dont le point central sort de la zone définie de l’intérieur vers l’extérieur.

4. Cliquez sur [OK].

5. Pour supprimer une règle définie, cliquez avec le bouton droit sur les lignes latérales

affichées de la zone pour ouvrir le menu contextuel et sélectionnez le bouton [Supprim.].écran de configuration 132_ écran de configuration

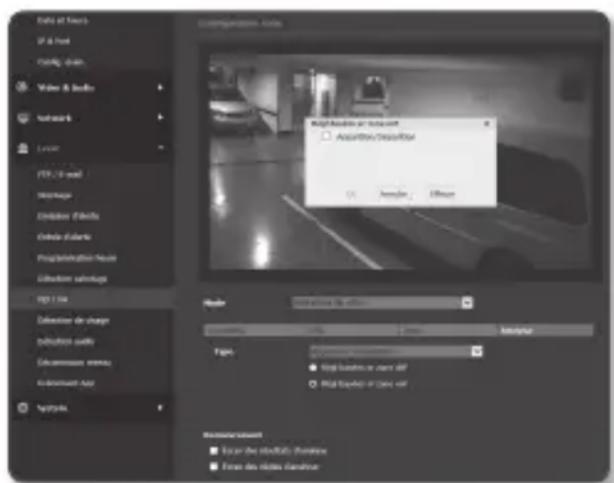

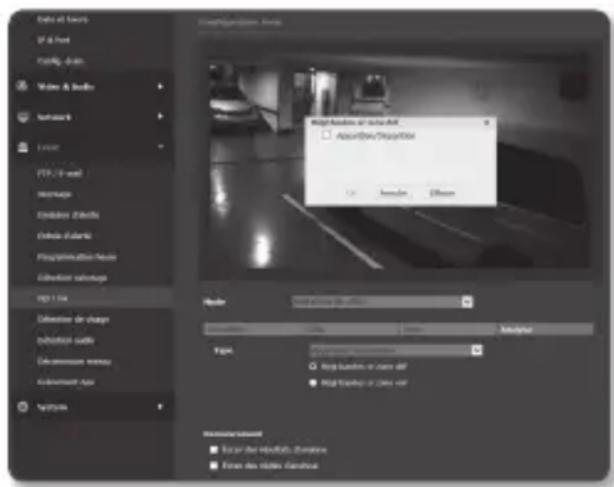

1. Réglez le type d’analyse sur

<Apparition (Disparition)>.

2. Sélectionnez la règle de l’événement

• Règl basées sr zone déf : permet de détecter des événements d’apparition d’objets dans la zone pendant une certaine période de temps tout en ne traversant pas les limites de la zone. Il permet également de détecter les événements de disparition des objets existant dans la zone. À l’écran, cliquez sur quatre vertex pour définir la zone de détection. Sélectionnez <APPARIT (DISPARITION)> depuis le menu contextuel.

• Règl basées sr zone ent : permet de détecter des événements d’apparition d’objets sur la totalité de l’écran pendant une certaine période de temps. Il permet également de détecter les événements de disparition des objets existant sur l’écran. Effectuez un clic droit sur l’écran pour ouvrir le menu contextuel et sélectionnez <APPARIT (DISPARITION)>.

3. Cliquez sur [OK].

4. Pour supprimer une règle définie, cliquez avec le bouton droit sur les lignes latérales

affichées de la zone ou sur l’écran pour ouvrir le menu contextuel et sélectionnez le bouton [Supprim.].Français _133

● ÉCRAN DE CONFIGURATION

Détection de visage Permet de détecter un visage reconnu et de déclencher un événement en conséquence.

1. Depuis le menu Configuration,

sélectionnez l’onglet <Event (

2. Cliquez sur <Détection de visage>.

3. Sélectionnez ou non <Activer>.

4. Sélectionnez l’onglet <Sensibilité>

pour régler le niveau de sensibilité.

Lorsque la sensibilité augmente, la détection de visage devient plus précise et détaillée.

5. Sélectionnez l’onglet <Zone> puis

sélectionnez 4 sommets dans l’image avec votre souris afin de définir une zone de détection.

Vous pouvez détecter au maximum 35 visages sur un écran au même moment.

Les dimensions minimales de visage détectable est de 45 x 45 pixels pour une résolution maximale donnée. Il peut y avoir quelques erreurs en fonction des caractéristiques du visage ou de l’éclairage.

6. Pour supprimer une zone définie, cliquez sur le bouton droit de votre souris puis

cliquez sur [OK] dans la fenêtre contextuelle.

7. Définissez l’utilisation ou non de <Écran des résultats d’analyse>.

Lorsque les visages sont détectés, leurs positions et leurs tailles sont indiquées par des rectangles à l’écran.

ez l’heure et les conditions d’activation.

Pour obtenir de plus amples informations sur les options <Heure d’activation> et <Action>, reportez-vous à la section « Entrée alerte ». (page 122)

9. Une fois que vous avez effectué ceci, cliquez sur [Appliquer

].écran de configuration 134_ écran de configuration Détection audio Permet de détecter le son dépassant le niveau spécifié et de déclencher un événement en conséquence.1. Depuis le menu Configuration, sélectionnez l’onglet <Event ( )>.2. Cliquez sur <Détection audio>.3. Sélectionnez ou non <Activer>.4. Réglez le niveau de son de la détection audio. Plus le niveau est bas, moins le changement de son est détecté.

Le niveau de détection audio est conçu pour normaliser les données d’entrée à une valeur comprise entre 1 et 100 et qui détecte le signal plus grand que le niveau de seuil. Il n’est pas lié au niveau de décibels (dB).5. Spécifi ez l’heure et les conditions d’activation.

Pour obtenir de plus amples informations sur les options <Heure d’activation> et <Action>, reportez-vous à la section « Entrée d’alerte ». (page 122)

6. Une fois que vous avez effectué ceci, cliquez sur [Appliquer ( )].

Sélectionnez <Video & Audio> - <Audio Configuration> et réglez le volume approprié pour votre microphone comme source d’entrée audio, de sorte que la fonction de détection audio puisse fonctionner correctement.

Si le niveau audio détecté est trop bas, réglez le gain d’entrée audio à un niveau plus élevé dans <Audio Configuration>.

Vous pouvez utiliser la fonction de détection audio lorsque la caméra est connectée à un périphérique d’entrée audio.Français _135

● ÉCRAN DE CONFIGURATION

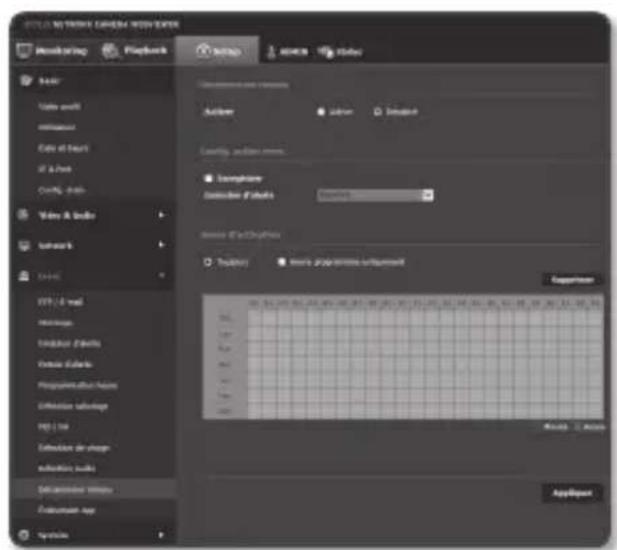

Déconnexion réseau Lorsque le réseau est déconnecté physiquement, cet état est considéré comme un événement qui doit être enregistré.

1. Depuis le menu Configuration,

sélectionnez l’onglet <Event (

3. Sélectionnez ou non <Activer>.

ez l’heure et les conditions d’activation.

Pour obtenir de plus amples informations sur les options <Heure d’activation> et <Action>, reportez-vous à la section « Entrée d’alerte ». (page 122)

5. Une fois que vous avez effectué ceci,

cliquez sur [Appliquer (

Événement App Vous pouvez configurer le système pour générer des signaux pour les événements définis sur l’application. Les signaux d’événements délivrés varient en fonction de la fonction de l’application.

1. Depuis le menu Configuration,

sélectionnez l’onglet <Event (

2. Cliquez sur <Événement App>.

3. Sélectionnez ou non <Activer>.

ez l’heure et les conditions d’activation.

Pour obtenir de plus amples informations sur les options <Heure d’activation> et <Action>, reportez-vous à la section « Entrée d’alerte ». (page 122)

5. Une fois que vous avez effectué ceci,

cliquez sur [Appliquer ( )].écran de configuration 136_ écran de configuration

CONFIGURATION DU SYSTÈME

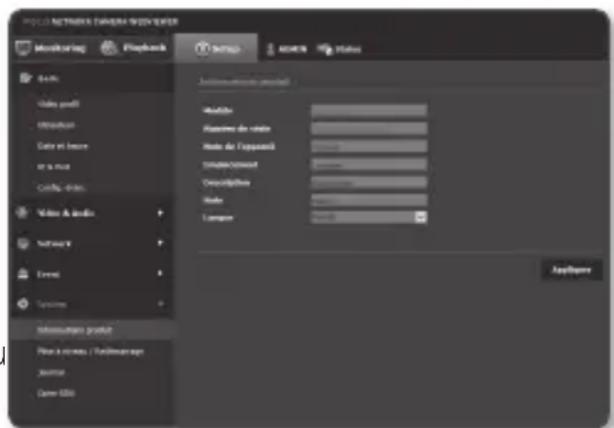

Informations produit 1. Depuis le menu Configuration, sélectionnez l’onglet <System ( )>.2. Cliquez sur <Informations produit>.3. Vérifiez les informations relatives à la caméra ou fournissez les détails selon l’environnement réseau. • Modèle : nom du modèle du produit. • Numéro de série : numéro de série du produit. • Nom de l’appareil : Indiquez un nom de périphérique qui s’affichera sur l’écran Direct.

• Emplacement : Permet de spécifier l’emplacement de la caméra à installer.
• Description : Fournissez les informations détaillées sur l’emplacement de la caméra.
• Note : Fournit une explication relative à la caméra pour une meilleure compréhension.

• Langue : Sélectionnez la langue de votre choix pour l’affichage à l’écran de Web Viewer.

La langue par défaut est définie sur <English>.4. Une fois que vous avez effectué ceci, cliquez sur [Appliquer ( )].Français _137

● ÉCRAN DE CONFIGURATION

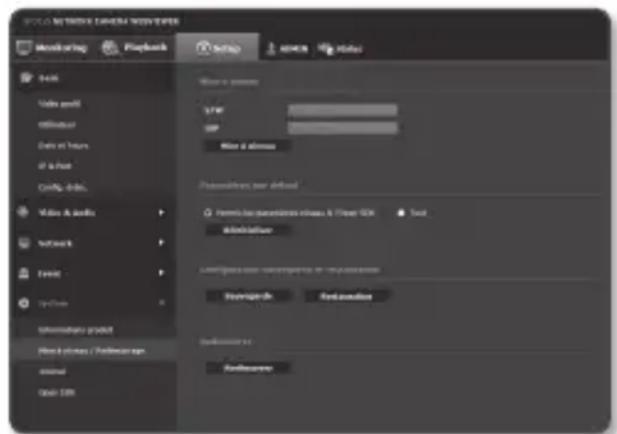

Mise à niveau / Redémarrage

1. Depuis le menu Configuration,

sélectionnez l’onglet < System

2. Cliquez sur <Mise à niveau /

3. Sélectionnez chaque élément et réglez-le

• Mise à niveau : Effectue la mise à niveau du système.

• Paramètres par défaut : Permet de réinitialiser le système sur ses valeurs par défaut. - Hormis les paramètres réseau & I’Open SDK : tout démarrer, sauf pour le réglage réseau et les paramètres de l’objectif ainsi que les fichiers d’installation du SDK ouvert et les paramètres internes. - Tout : Réinitialise les réglages comprenant les réglages de la caméra. (Cependant, les informations du journal ne seront pas réinitialisées).

Le système d’adressage IP sera réglé par défaut sur DHCP si vous réinitialisez la caméra. Si aucun serveur DHCP n’est trouvé, les réglages précédents seront automatiquement restaurés.

• Configuration sauvegarde et restauration : Sauvegarde les réglages du système actuel avant d’effectuer un processus de restauration. Le système redémarre automatiquement après la sauvegarde ou la restauration.

• Redémarrer : Redémarre le système.écran de configuration 138_ écran de configuration Pour réaliser une mise à niveau

1. Cliquez sur [Mise à niveau].

2. Cliquez sur [Parcourir] pour spécifier

un fichier à mettre à niveau.

3. Cliquez sur [Envoyer].

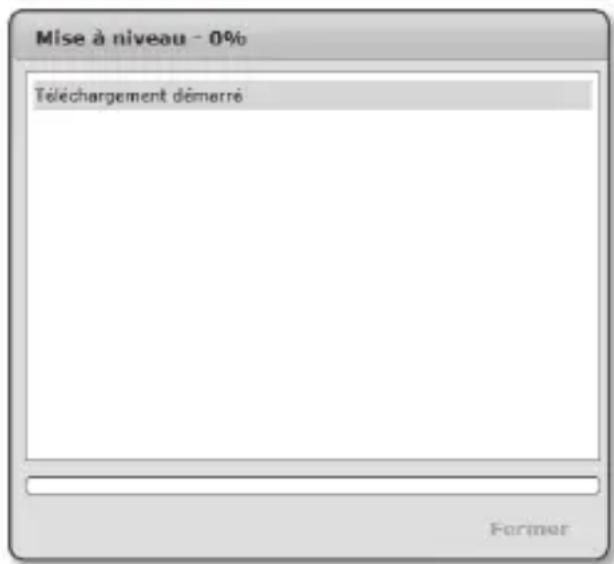

4. La boîte de dialogue « Mise à niveau »

s’ouvre et affiche une barre de progression au bas de la fenêtre.

5. La mise à niveau terminée, le navigateur

se ferme et la caméra redémarre.

La procédure de mise à niveau peut nécessiter un maximum de 10 minutes. Si le processus de mise à niveau est interrompu, la mise à niveau ne sera pas complètement terminée.

Pendant le redémarrage du système, le visionneur Web ne peut pas y accéder.

Vous pouvez télécharger la version la plus récente du produit sur le site Internet de Samsung (www.samsungcctv.com).Français _139

● ÉCRAN DE CONFIGURATION

Pour sauvegarder les réglages actuels

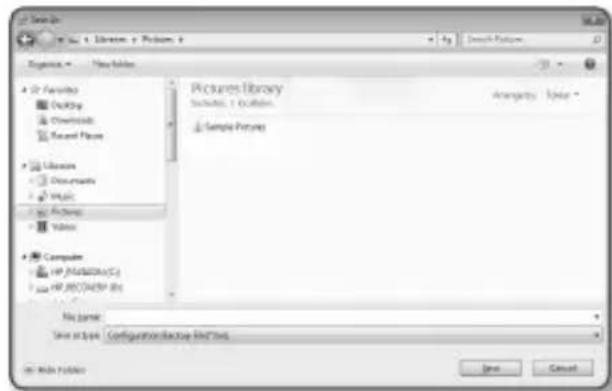

1. Cliquez sur [Sauvegarde].

La boîte de dialogue Enregistrer sous apparaît.

2. Spécifiez le chemin de la sauvegarde en

indiquant le nom de fichier approprié, puis cliquez sur [Save]. Le fichier de sauvegarde sera stocké sur le chemin spécifié sous une forme « .bin ». Pour restaurer les réglages de sauvegarde

1. Pour restaurer les réglages de

sauvegarde, cliquez sur [Restauration].

2. Sélectionnez un fichier de sauvegarde,

puis cliquez sur [Open].

Si vous effectuez la sauvegarde ou la restauration, le navigateur Web se fermera et la caméra redémarrera.

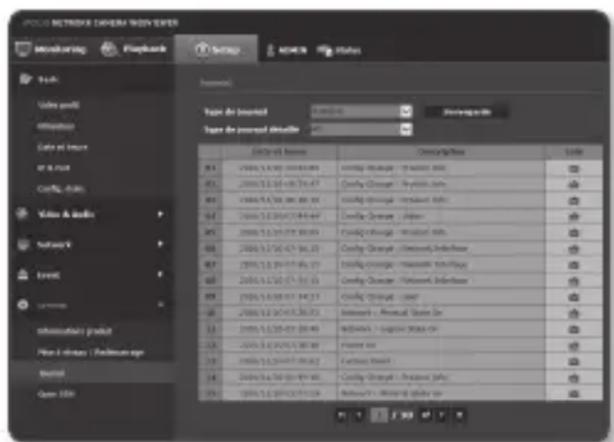

Si vous essayez de récupérer le fichier de configuration sauvegardé dans un autre modèle, certaines fonctions peuvent ne pas fonctionner correctement et vous devez changer le réglage manuellement.écran de configuration 140_ écran de configuration Journal Vous pouvez consulter le journal système ou le journal des erreurs.1. Depuis le menu Configuration, sélectionnez l’onglet <System ( )>.2. Cliquez sur <Journal>.3. Sélectionnez un type de journal. • Système : Vous pouvez consulter les journaux système dans lesquels sont consignées toutes les modifications du système, notamment les informations relatives à l’heure. • Événement : Vous pouvez vérifier les journaux des événements, notamment pour les informations relatives à l’heure.4. Depuis la liste des journaux de droite, sélectionnez un élément à rechercher.

• Si vous sélectionnez <All> dans le coin supérieur gauche de la liste déroulante, tous les journaux correspondants au type de journal applicable seront affichés.5. Si une page ne peut pas afficher l’ensemble des journaux disponibles, servez-vous des boutons du bas pour passer à l’élément suivant ou revenir sur le précédent ou aller sur le dernier élément.

6. Cliquez sur le bouton <Sauvegarde> pour enregistrer toutes les données du journal

pour le mode actuellement sélectionné (système, événement) dans la « valeur d’horodatage créée par la caméra dans le fichier modelname-mode-camera.txt » du dossier de téléchargement du navigateur.

Si vous souhaitez visionner les détails d’un journal, cliquez sur [Info

dans la colonne de droite du journal ; les informations relatives au log s’afficheront dans le volet inférieur de l’écran.

Chaque page affiche 15 journaux, le plus récent apparaissant en haut de la liste.

La liste des journaux d’événements/système peut contenir jusqu’à 1000 logs ; après cela, les journaux existants seront supprimés à chaque création d’un nouveau journal.Français _141

● ÉCRAN DE CONFIGURATION

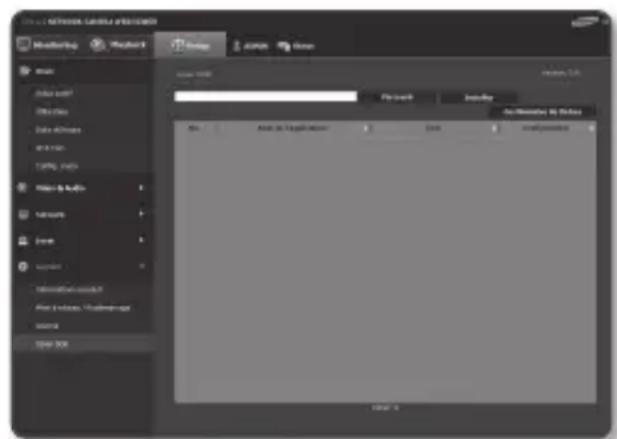

Open SDK Un utilisateur peut installer une application sur sa caméra pour exécuter des tâches supplémentaires.

1. Depuis le menu Configuration,

sélectionnez l’onglet < System

3. Cliquez sur le bouton [Parcourir

)] pour sélectionner le fichier *.cap dans le dossier de l’utilisateur.

4. Cliquez sur le bouton [Installer

)] pour installer l’application.

5. L’information de l’application installée

est affichée dans la liste.

• Désinstaller : Supprime les applications installées ou en cours d’exécution.

• Application Go : Dirige vers la page web de chaque application.

• Démarrage : Lance une application installée.

• Arrêt : Interrompt une application en cours d’exécution.

• Santé : Affiche les applications en cours d’exécution, le taux d’occupation des ressources, le fil et le temps d’exécution, etc.

• Priorité : Établit la priorité des applications en cours d’exécution. Si le taux d’utilisation des ressources de la caméra (incluant les tâches et applications principales) dépasse 80 %, l’arrêt d’une application en cours d’exécution sera forcé. Dans ce cas, la priorité définie par l’utilisateur est utilisée pour déterminer quelle application devra être arrêtée en premier.

• Démarrage auto : Lorsque l’alimentation ou les tâches principales de la caméra sont actives, une application pour laquelle l’exécution automatique a été activée démarrera automatiquement.

• Gestionnaire de tâches : Affiche le taux d’occupation des ressources d’une application en cours d’exécution dans votre caméra. - Utilisation de la mémoire (%) : Taux d’utilisation de la mémoire pour chaque application. - Utilisation du CPU (%) : Taux d’utilisation de l’UC pour chaque application. - Compte de processus : Nombre de processus créés pour chaque application. - Durée : Temps total d’exécution pour chaque application. - Tuer la tâche : Ferme une application. - Utilisation totale : Taux d’occupation total des ressources de la caméra (incluant les tâches et applications principales).

Si vous avez des questions à propos de l’utilisation ou l’installation, consultez le site web de Techwin.écran de configuration 142_ écran de configuration

AFFICHAGE DES INFORMATIONS DE PROFIL

Accès au profil Vous pouvez consulter les informations relatives aux profils.1. Cliquez sur [Status ( )] dans l’écran actif.2. L’écran d’informations de profil s’affiche. • Accès au profil : permet d’afficher les informations du nouveau profil ajouté. - Profil : permet d’afficher les informations du nouveau codec ajouté. - Débit Binaire(kbps) : permet d’afficher le débit binaire actuel et le débit binaire réglé. - Vitesse d’enregistrement(fps) : permet d’afficher la vitesse d’enregistrement actuelle et la vitesse d’enregistrement réglée. - ATC (%) : permet d’afficher l’état ATC. - Décompte utilisateurs simultanés : permet d’afficher le nombre d’utilisateurs simultanés ayant accès au profil.

• Utilisateurs actuel : Affiche les informations concernant les utilisateurs accédant au Web Viewer et affichant des vidéos de surveillance. - Profil : permet d’afficher le nom du profil auquel l’utilisateur a accédé. - Débit Binaire(kbps) : permet d’afficher le débit binaire actuel. - Etat de connexion du réseau : Il indique que le réseau fonctionne bien. - IP : permet d’afficher l’adresse IP de l’utilisateur actuel.

Pour vérifier les informations sur le profil actuellement utilisé, cliquez à nouveau sur [Status ( ) pour réactualiser. Il faut un certain temps pour que toutes les modifications soient appliquées.Français _143 ● anneXes annexes spéciFications Éléments Description

SND-6084R SNO-6084R SNV-6084R

Vidéo Système imageur 1/2,8" PS Exmor 2,38 M CMOS (IMX136) Nombre total de pixels 1,952(H) x 1,116(V) Nombre de pixels réels 1,944(H) x 1,104(V) Système de balayage Progressif Luminosité minimale Couleur : 0,1 Lux (1/30sec, F1.2, 50IRE), 0,0017 Lux (2sec, F1.2, 50IRE) N/B : 0 Lux (DEL INFRAROUGE ACTIVÉE) Rapport signal / bruit 50dB Sortie vidéo CVBS : 1,0 Vp-p / 75Ω composite, 704x480(N), 704x576(P), pour l’installation - Type de connecteur DIP Objectif Longueur focale (facteur zoom) 3~8,5mm (2,8X) Verre à foyer progressif motorisé Ouverture relative maxi F1,2 Champ de vision angulaire H : 105,5° (Large) ~ 37,1° (Télé), V : 57,5° (Large) ~ 21,0° (Télé) Distance minimale de l’objet à l’objectif 0,5 m Contrôle de la mise au point Mise au point simple (V/F motorisé) / manuelle - Télécommandée par réseau, (Manuel, Mise au point simple) Type d’objectif Diaphragme auto DC Type montage Type embaarqué Panoramique / Inclinaison / Rotation Plage de panoramique 0° ~ +354° - 0° ~ +354° Plage d’orientation 0° ~ +67° - 0° ~ +67° Plage de rotation 0° ~ +355° - 0° ~ +355°annexes 144_ annexes Éléments Description

SND-6084R SNO-6084R SNV-6084R

Opérationnel Diode infrarouge 12 ea 20 ea 12 ea Longueur de vision 15m 30m 15m Titre de caméra Désactivé / Activé (Affichage jusqu’à 45 caractères) Jour et Nuit Auto (ICR) / Couleu / N/B / Externe / Programme Compensation de rétroéclairage Désactivé / BLC Large gamme dynamique 100dB

Amélioration du contraste SSDR (Samsung Super Dynamic Range) (Désactivé / Activé) Réduction du bruit numérique SSNRIII (Filtre bruit 2D+3D) (Désactivé / Activé) Dénébuliser Auto/Manuel/Arrêt Stabilisation d’image numérique Désactivé / Activé Détection mouvement Désactivé / Activé (4ea zones polygonales à 4 points) Masque de confidentialité Désactivé / Activé (32 zones polygonales avec 4 points) Contrôle du gain Désactivé / Faible / Moyen / Élevé Balance Blancs ATW / AWC / Manual / Indoor / Outdoor Vitesse d’obturateur électronique Minimum / Maximum / Anti scintillement PTZ numérique - Basculement / Miroir Désactivé / Activé Analyse vidéo intelligente détection audio, détection faciale, Altération, ligne virtuelle, entrée/sortie, apparaît/disparaît E/S alarme Entrée 1ea / Sortie 1eaFrançais _145 ● anneXes Éléments Description

SND-6084R SNO-6084R SNV-6084R

Opérationnel Entrée audio Sélectionnable (entrée mic/entrée ligne), niveau de sortie max. : 1 Vrms Tension d'alimentation : 2,5 V CC (4 mA), impédance d'entrée : envir. 2 k Ohms Sortie audio Sortie ligne (mini jack stéréo de 3,5 mm) Déclenchements d’alarme Détection de mouvement, altération, détection audio, détection faciale, analyses vidéo, entrée alarme, déconnexion réseau Événements d'alarme

Télétransmission de fichiers via FTP, E-mail

Notification par e-mail, TCP

Enregistrement local (SD/SDHC/SDXC) lorsque le réseau est déconnecté

Sortie externe Réseau Ethernet RJ-45 (10/100BASE-T) Format de compression vidéo H.264(MPEG-4 Part 10/AVC), Motion JPEG Résolution 1920x1080 / 1280x1024 /1280x960 / 1280x720 / 1024x768 / 800x600 / 800x450 / 640x480 / 640x360 / 320x240 / 320x180 Vitesse d’enregistrement max. H.264 : Max. 60 ips dans toutes les résolutions Motion JPEG : 1920x1080 / 1280x1024 /1280x960 / 1280x720 / 1024x768 : Max. 15 ips 800x600 / 800x450 / 640x480 / 640x360 / 320x240 / 320x180 : Max. 30 ips Réglage de la qualité vidéo H.264 : Niveau de compression, Contrôle du niveau de débit binaire cible MJPEG : Contrôle du niveau qualité Méthode de contrôle du débit binaire H.264 : CBR ou VBR Motion JPEG : VBR Fonction de lecture en transit Lecture en transit multiple (Jusqu'à 9 profils) Format de compression audio G.711 µ-law /G.726 sélectionnable G.726 (ADPCM) 8 kHz, G.711 8 kHz G.726 : 16 kb/s, 24 kb/s, 32 kb/s, 40 kb/s Communication audio Bidirectionnelannexes 146_ annexes Éléments Description

SND-6084R SNO-6084R SNV-6084R

Réseau IP IPv4, IPv6 Protocole TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP, RTSP, NTP, HTTP, HTTPS, SSL, DHCP, PPPoE, FTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, PIM-SM, UPnP, Bonjour Sécurité Authentification de l'identifiant HTTPS(SSL) Authentification de l'identifiant en abrégé Filtrage de l’adresse IP Journal d’accès des utilisateurs Authentification 802.1X Méthode de lecture en transit Diffusion individuelle / multiple Nombre maximal d’utilisateurs en accès 15 utilisateurs max en mode Diffusion individuelle Logement mémoire Micro SD/SDHC/SDXC - Les images animées enregistrées sur une carte mémoire SD/ SDHC/SDXC peuvent être téléchargées. Micro SD/SDHC/SDXC (4 GB inclus) - Les images animées enregistrées sur une carte mémoire SD/ SDHC/SDXC peuvent être téléchargées. Micro SD/SDHC/SDXC - Les images animées enregistrées sur une carte mémoire SD/ SDHC/SDXC peuvent être téléchargées. Interface de programmation de l’application ONVIF Profile-S HTTP API v2.0 SVNP 1.2 Langue de la page Web Anglais, Français, Allemand, Espagnol, Italien, Chinois, Coréen, Russe, Japonais, Suédois, Danois, Portugais, Tchèque, Polonais, Turc, Roumain, Serbe, Néerlandais, Croate, Hongrois, Grec, Norvège, Finlande Web Viewer Système d’exploitation pris en charge : Windows XP / VISTA / 7 / 8,

• Mac OS X uniquement Logiciel de gestion centrale CMS SmartViewer 4.0Français _147 ● anneXes Éléments Description

SND-6084R SNO-6084R SNV-6084R

Environnemental Température / Humidité de fonctionnement -10°C ~ +55°C (+14°F ~ +131°F) / Moins de 90 % d'humidité.relative CA 24 V : -50 °C ~ +55 °C (-58 °F ~ +131 °F) / Moins de 90 % d'humidité. relative CC 12V, PoE (IEEE 802.3af) : -10°C ~ +55°C (+14°F ~ +131°F) / Moins de 90 % d’humidité.relative CA 24 V : -40 °C ~ +55 °C (-40 °F ~ +131 °F) / Moins de 90 % d'humidité. relative CC 12V, PoE (IEEE 802.3af) : -10°C ~ +55°C (+14°F ~ +131°F) / Moins de 90 % d’humidité.relative Température / Humidité de stockage -30°C ~ +60°C (-22°F ~ +140°F) / Moins de 90 % d'humidité.relative Protection captage - Classe IP66 Résistance au vandalisme - Classe IK10 Électrique Tension d’entrée / Courant CC 12V, PoE (IEEE 802.3af) CA 24 V, CC 12V, PoE (IEEE 802.3af) Consommation d’énergie Max. 9,0W Max. 11W (Réchauffeur désactivé)

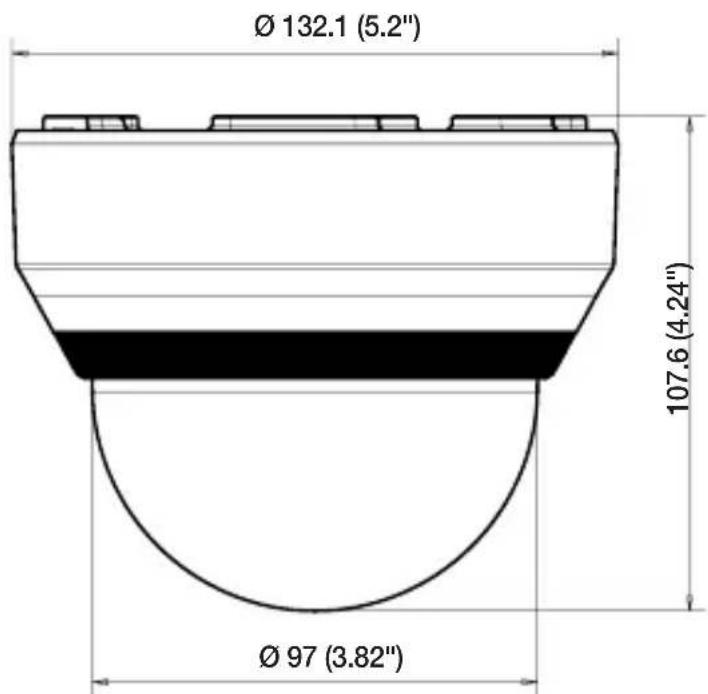

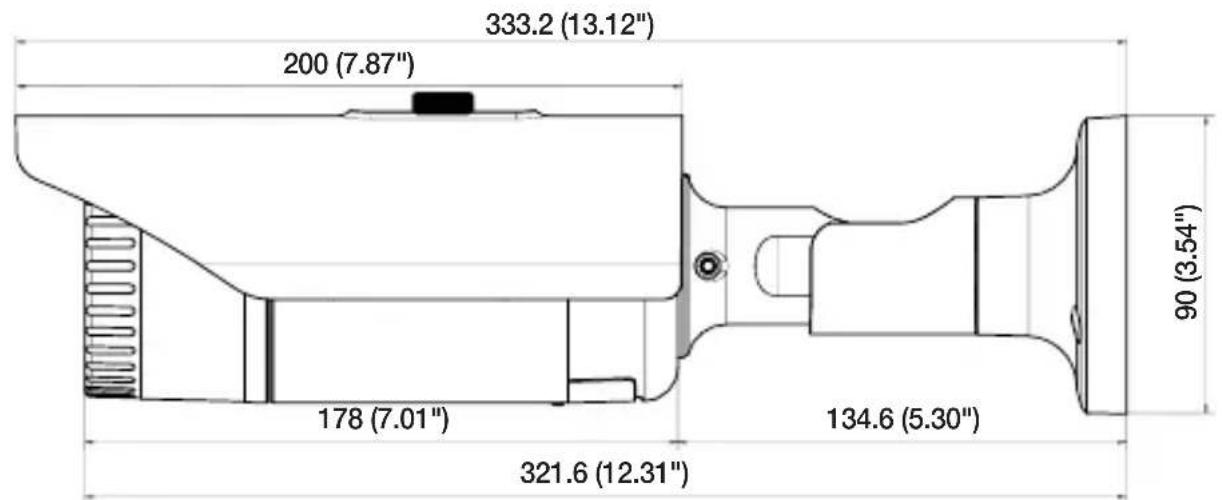

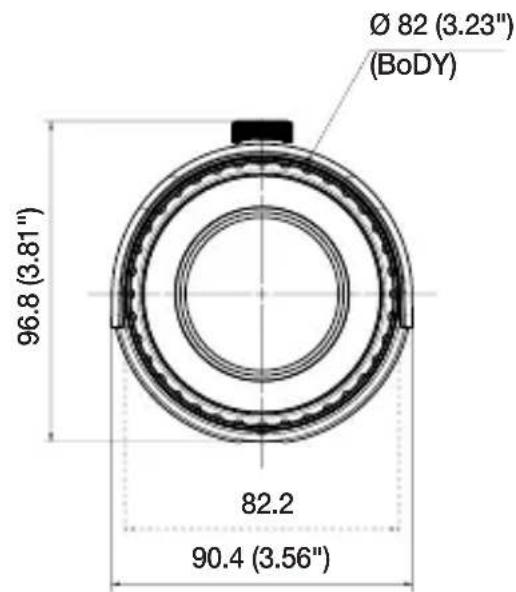

100 (3.94")Français _151 ● anneXes résolution De proBlèmes

Je n'ai pas accès à la caméra à partir d'un navigateur Internet.

Vérifier pour s'assurer que les paramètres de réseau de la caméra sont appropriés.

Vérifier pour assurer que tous les câbles de réseau ont été correctement connectés.

Si elle est connectée en utilisant DHCP, vérifier que la caméra peut acquérir des adresses IP dynamiques sans aucun problème.

Si la caméra est connectée à un Routeur large bande, vérifier que le renvoi de port est configuré correctement. Le visionneur a été déconnecté pendant le suivi.

Les visionneurs connectés se déconnectent à tout changement apporté à la caméra ou aux configurations de réseau.

Vérifier toutes les connexions de réseau.

Si la caméra est connectée par un réseau PPPoE, il est possible que le visionneur se déconnecte en raison de mauvaises conditions de réseau. Je ne peut pas me connecter au système en utilisant le navigateur à onglet d'Internet Explorer 7.0.

Une erreur peut être générée lors de la connexion avec une nouvelle fenêtre ou un nouvel onglet du fait que les données de cookie sont partagées. N’utilisez pas de nouvelle fenêtre ou de nouvel onglet, sélectionnez « Fichier

Nouvelle session ». La caméra connectée au réseau n'est pas détectée dans le programme d'installateur IP.

Désactiver les paramètres de pare-feu sur votre PC et chercher de nouveau la caméra. Chevauchement d'images.

Vérifier si une ou plusieurs caméras sont configurée à une adresse multidiffusion unique au lieu d'adresses différentes. Si une adresse unique est utilisée pour des caméras multiples, les images peuvent se chevaucher. Aucune image n'apparaît.

Si la méthode de transmission est configurée sur multidiffusion, vérifier s'il y a un routeur qui prend en charge la multidiffusion dans le LAN sur lequel la caméra est connectée. <MD / VA> de l’<Event> est réglé sur <Activer>, mais je ne reçois pas de notification par e-mail même quand un événement d’analyse s’est produit.

Vérifiez les réglages selon la séquence suivante : A. Vérifiez les réglages <Date et heure>. B. L’option <MD / VA> doit être réglée sur <Activer>. C. Vérifiez si l'option <E-mail> du menu <Config. évén.> est cochée avant utilisation.annexes 152_ annexes

Puis-je définir les règles d'événement même lorsque je n'utilise pas <MD / VA> ?

Oui, ceci est possible. Vous pouvez définir des règles d’événement en dépit du réglage de l’analyse vidéo intelligente. Aucun signal n’est détecté au port Emission d'alerte, même en cas de génération d’un événement d’analyse vidéo intelligente.

Vérifiez les réglages de port de sortie de l’alarme. Impossible d’effectuer un enregistrement sur la carte mémoire Micro SD.

Vérifiez que la carte mémoire n’est pas défectueuse. La carte mémoire Micro SD est insérée mais la caméra ne fonctionne pas correctement.

Vérifiez si la carte mémoire est insérée dans le bon sens. Le fonctionnement des cartes mémoire formatées sur d’autres appareils n’est pas garanti sur cette caméra.

Formatez la carte mémoire à nouveau sous le menu <Setup>

Impossible d’enregistrer sur le système NAS.

Assurez-vous que l’information enregistrée dans le système NAS soit correcte. Un rapport mentionne que le réglage du système NAS a échoué.

L’adresse IP du NAS est valide.

ID/mot de passe du NAS est valide.

Assurez-vous de pouvoir accéder au dossier désigné comme dossier principal en utilisant le ID du NAS.

Les items SMB/CIFS du NAS ne sont pas cochés.

L’adresse IP du NAS et celle de la caméra ont le même format. Ex) La valeur initiale du masque de sous-réseau du NAS et de la caméra est 255.255.255.0. Si l’adresse IP est 192.168.20.32, alors l’adresse IP du NAS devrait être quelque part dans 192.168.20.1~192.168.20.255.

Vérifiez si vous avez tenté d’y accéder sous un autre nom d’utilisateur sans formater le principal dossier utilisé ou sauvegardé.

source distribution. Jean-loup Gailly Mark Adler jloup@gzip.org madler@alumni.caltech.edu The data format used by the zlib library is described by RFCs (Request for Comments) 1950 to 1952 in the files http:// www.ietf.org/rfc/rfc1950.txt (zlib format), rfc1951.txt (deflate format) and rfc1952.txt (gzip format). zlib / libpng License This software is provided 'as-is', without any express or implied warranty. In no event will the authors be held liable for any damages arising from the use of this software. Component Name License URL zlib-1.2.5 zlib / libpng http://zlib.net/Samsung Techwin se soucie de l’environnement à toutes les phases de fabrication du produit et s’engage à tout mettre en oeuvre pour offrir à ses clients des produits plus respectueux de l’environnement. La marque Eco représente l'engagement de Samsung Techwin à créer des produits respectueux de l'environnement et indique que le produit est conforme à la Directive RoHS de l’Union européenne. Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable dans les pays de l’Union Européenne et dans d’autres pays européens pratiquant le tri sélectif) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux. Cet équipement a été testé et se conforme aux limites relatives à un appareil numérique de classe A, conformément à la partie 15 des Réglementations FCC. Ces limites sont élaborées pour fournir un degré raisonnable de protection contre les interférences dangereuses si l’équipement fonctionne dans un environnement commercial. Cet équipement génère, utilise et peut produire une énergie à radio fréquence, s’il n’est pas installé et utilisé selon le manuel d’instruction, il peut causer des interférences nuisibles aux communications radiophoniques. Le fonctionnement de cet équipement au sein d’une zone résidentielle peut provoquer des interférences dangereuses, dans ce cas l’utilisateur est sommé de corriger l’ interférence à ses propres frais. Elimination des batteries de ce produit (Applicable aux pays de l’Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.) Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement. Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.RÉSEAU DE VENTES SAMSUNG TECHWIN CO., LTD. Samsung Techwin R&D Center, 6, Pangyo-ro 319beon-gil, Bundang-gu, Songnam-si, Gyeonggi-do 463-400, Korea TEL : +82-70-7147-8740~60 FAX : +82-31-8018-3745 SAMSUNG TECHWIN AMERICA Inc. 100 Challenger Rd. Suite 700 Ridgefield Park, NJ 07660 Toll Free : +1-877-213-1222 Direct : +1-201-325-6920 Fax : +1-201-373-0124 www.samsungcctvusa.com SAMSUNG TECHWIN EUROPE LTD. Samsung House, 1000 Hillswood Drive, Hillswood Business Park Chertsey, Surrey, UNITED KINGDOM KT16 OPS TEL : +44-1932-45-5300 FAX : +44-1932-45-5325 www.samsungtechwin.com www.samsungsecurity.com www.samsungipolis.com
