Caractéristique	Détails
Type de produit	Table de mixage
Nombre de canaux	16 canaux
Entrées	Entrées XLR, jack 1/4", RCA
Sorties	Sorties principales, auxiliaires, enregistrement
Alimentation	Alimentation secteur
Dimensions	Dimensions compactes pour une utilisation en studio ou en live
Poids	Poids léger pour un transport facile
Utilisation	Idéale pour les concerts, les enregistrements en studio et les événements en direct
Maintenance	Nettoyage régulier des faders et des connexions, vérification des câbles
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'humidité
Informations générales	Vérifier la compatibilité avec les autres équipements audio avant l'achat

FOIRE AUX QUESTIONS - L16 ALTO

Comment puis-je connecter mon ALTO L16 à un ordinateur ?

Pour connecter votre ALTO L16 à un ordinateur, utilisez un câble USB pour relier le port USB de la table de mixage à un port USB de votre ordinateur. Assurez-vous que les pilotes nécessaires sont installés.

Pourquoi le son de ma table de mixage ALTO L16 est-il distordu ?

La distorsion du son peut être causée par un gain trop élevé sur l'une des entrées. Vérifiez les niveaux de gain et réduisez-les si nécessaire. Assurez-vous également que les câbles sont en bon état.

Comment réinitialiser mon ALTO L16 aux paramètres d'usine ?

Pour réinitialiser votre ALTO L16, maintenez enfoncé le bouton de mise sous tension tout en allumant l'appareil. Suivez les instructions à l'écran pour confirmer la réinitialisation.

Puis-je utiliser l'ALTO L16 pour des enregistrements multipistes ?

Oui, l'ALTO L16 est conçu pour les enregistrements multipistes. Assurez-vous d'utiliser un logiciel compatible et de configurer correctement les entrées et les sorties.

Comment régler les effets sur mon ALTO L16 ?

Pour régler les effets, utilisez les boutons de contrôle dédiés sur la table de mixage. Vous pouvez ajuster le type d'effet et son niveau pour chaque canal.

Que faire si l'ALTO L16 ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché à une source d'alimentation. Testez également avec un autre câble d'alimentation. Si le problème persiste, contactez le support technique.

Comment mettre à jour le firmware de l'ALTO L16 ?

Pour mettre à jour le firmware, téléchargez la dernière version du firmware à partir du site officiel d'ALTO et suivez les instructions fournies dans le manuel d'utilisation.

Est-ce que l'ALTO L16 prend en charge les entrées XLR et TRS ?

Oui, l'ALTO L16 dispose d'entrées combo qui acceptent à la fois les connecteurs XLR et TRS pour une flexibilité maximale.

Comment régler le niveau de sortie principal sur l'ALTO L16 ?

Pour régler le niveau de sortie principal, utilisez le fader principal situé sur le dessus de la table de mixage. Ajustez-le selon vos besoins pour obtenir le niveau souhaité.

Puis-je utiliser des microphones fantômes avec l'ALTO L16 ?

Oui, l'ALTO L16 prend en charge l'alimentation fantôme pour les microphones condensateurs. Activez l'alimentation fantôme sur les canaux concernés via le commutateur dédié.

MODE D'EMPLOI L16 ALTO

Ce symbole prévient l'utilisateur de la présence de courants élevés dans l'appareil, pouvant constituer un risque d'électrocution en cas de mise en contact avec les composants internes.

Ce symbole prévient l'utilisateur de la présence d'instructions importantes dans le mode d'emploi.

Borne de terre

\~

Courant alternative

4

Terminal sous tension

ON:appareil sous tension

OFF : Appareil hors-tension. L'interrupteur étant de type unipôle, veillez à bien débrancher le cordon se-teur avant toute intervention pour éviter un évientuel chocolélectrique.

AVERTISSEMENT: cette mention décrit les précautions à prendre pour éviter d'eventuelles blessures à l'utilisateur.

ATTENTION : cette mention déscrit les précautions à prendre pour éviter d'endommager votre matériel.

AVERTISSEMENT

- Alimentation

Vérifiez que votre courant secteur correspond bien aux indications de voltages apposées sur l'appareil ou son adaptateur secteur avant toute mise sous tension.Débranchez l'appareil en cas de risque d'orage ou d'inutilisation prolongée.

- Branchements externes

Le branchement au secteur ne doit être réalisé qu'à l'aide d'un cordon serti ou réalisé par un personnel qualifié.

- Ne retirezaucnPanneudefrotection

Pour éviter tout risque de mise en contact avec des éléments sous tension, ne retirez enaucun cas les éléments de protection quand l'appareil est branché.Une telle opération ne doit être entreprise que par un personnel qualifié. L'appareil ne contientaucen élément pouvant faire l'objet d'un entretien par l'utilisateur

- Fusible

Utilisez exclusivement des fusibles dont les mentions correspondant aux indications fournies avec l'appareil.

Avant tout remplacement, veillez àmettre l'appareil hors-tension et à le débrancher du secteur.

- Mise à la terre

Veillez à ce que l'appareil soit bien relié à la terre avant toute mise sous tension. Ne retirez jamais et sousaucun prétexte la sécurité procurée par la mise à laterre,que ce soit de manière interne,externe ou dansle câblage.

- Conditions d'utilisation

Cet apparéil ne doit pas être exposé à l'humidité ni à des projections de liquides quels quils soient. Veillez à ne pas entreposer à proximité de liquides susceptibles de se renverser.

Il ne doit pas non plus être exposé à la pluie ou au ruissellement.

N'utilise pas cet apparéil à proximité d'une eau vivé ou courante.

N'installez cet apparéil qu'en suivant les consignes du constructeur. Ne l'installé pas pris de sources de chaleur telles que radiateurs ou apparéils susceptibles de chauffer pendant leur utilisation.

Veillez à ne pas obstruer ses orifices de ventilation.

Ne placez aucune flamme vivo (chandelieriers etc.) à proximé de l'appareil.

CONSIGNES DE SECURITÉ

• Lisez ces instructions
• Suívez toutes ces instructions
• Conserveces instructions
• Tenez compte des averissements
• N'utilise que les accessoires préconisés par le constructeur.

Cordon d'alimentation et prise

Ne supprimez enaucun cas la sécurité offerte par d'eventuelles prises polarisées. Ces prises presentent une broche plus large que l'autre. Les prises avec terre presentent en plus un troisième connecteur. De telles prises sont prévues pour éviter tout chic electrique. Si la prise fournie avec votre apparéil ne correspond pas au standard de votre installation, adressez vous à un electricien qualifié pour effectuer une eventuelle modification.

Protégéz le cordon d'alimentation contre tout écrasement ou pincement accidentel, en particulier au niveau des prises ou du point de sortie de l'appareil.

- Entretien

En cas d'empoussiement, vous pouvez nettoyer l'appareil à l'aide d'une bombe dépoussierante ou d'un chiffon sec. N'utilisez enaucun cas de solvants alcoiliés ou de fluides volatiles et inflammbables.

- Maintenance

Pour toute opération de maintenance, adressez-vous exclusivement à un centre de maintenance/agréé.

Pour éviter tout risque d'électrocution, n'entrepreneze aucune manœuvre qui ne soit explicitement détaillée dans le manuel à moins d'être qualifié pour le faire.

La vérification de l'appareil par un centre de maintenance agrée doit être envisagée systématiquement à chaque fois que l'appareil a subi un dommage quel-conque: au niveau du cordon d'alimentation comme du corps de l'appareil, par l'introduction de liquides, lors d'un chic, ou en présence d'un fonctionnement non conforme.

AVANT-PROPOS

Cher client,

Nos you remercions d'avoir choisi avec la console compacte 16 voies a effets numeriques incorpores L-16 ALTO, un des meilleurs produits realizedes par les equipes de recherche et de développement ALTO.

Pour le «team» ▲LTO AUDIO, la musique et le son sont plus qu'un métier, c'est une veritable passion... presque une obsession!

Nous créons ainsi depuis de nombreuses années des effets audio professionnels en collaboration avec les acteurs majeurs du monde audio pro.

Les produits LTO représentent une gamme complète de produits analogiques et numériques, réalisés par des musiciens et pour des musiciens. Nos centres R&D d'Italie, des Pays-Bas, du Royaume-Uni et de Taiwan créé des apparêls dont les caractéristiques répondent aux valeurs standards mondiaux, tandis que notre division logicielle développpe en permanence une gamme étendue d'algorithmes originaux destinés au traitement de l'audio.

Nous sommes sincerement convaicus que youes le membre le plus important de ce «team» ▲LTO AUDIO : celui, en fait, qui confirmera la qualite de notre travail et avec lequel nos aimerions partager nos espoirs et nos projets, à l'ecoute de vos suggestions et de vos commentaires. Nous yous garantissons ainsi pour aujourd'hui et demain laonnee qualite, a la pointe du progrs et au meilleur prix.

La L-16 LTO est une console 16 voies polyvalente à effets numériques incorpore, répartie entre 8 voies mono et 4 voies stéreo, chacune étant dotée d'une égalisation chaude et naturelle, de témoins de crétes, d'un contrôle PAN/BAL etc. Elle comporte aussi un processeur d'effets numérique 24 bits stéreo doté de 256 programmes preset. Vous n'aurez qu'à prendre possession de votre L-16 LTO pour en confirmer toutes les qualités.

Il ne nous reste qu'à remercier l'ensemble des personnes ayant permis la commercialisation d'un produit aussi exceptionnel que la L-16 ▲LTO, contenant notre savoir-faire et notre conception de la musique, ainsi que celles destinées à vous assurer, en notre nom, le meilleur service que nous estimons vous seront dû.

Avec nos remerciements,

I'▲LTO AUDIO TEAM

SOMMAIRE

1. INTRODUCTION 4
2. FONCTIONNALITÉS 5
3. PRISE EN MAIN 6

4.CONTROLES 7

4.1ENTRÉESMONOMIC/LINE 8
4.2 CONTROLLE DU GAIN D'ENTREE (TRIM) 8
4.3 INSERT DE VOIE MONO (INSERT) 8
4.4 Filtre COUPE-BAS (LOW CUT) 8
4.5 ENTRÉES STÉRÉO 9
4.6 EGEALISEUR (EQ). 9
4.7 DEPARTS AUXILIaires 1 A 4 (AUX). 10
4.8 PANORAMIQUE (PAN) 10
4.9 TÉMOIN DE SIGNAL ET DE CRÉTÉS (SG/PEAK). 10
4.10 MUTE 10
4.11 RÉGLAGE DE NIVEAU (FADER) 11
4.12 AFFECTATIONS (ASSIGN). 11
4.13 SECTION MASTER 11
4.14 FACE ARRIÈRE 15

-INTERRUPTEUR MARCHE/ARRÉT (POWER)
- INTERRUPTEUR D'ALIMENTATION FANTÔME (PHANTOM)

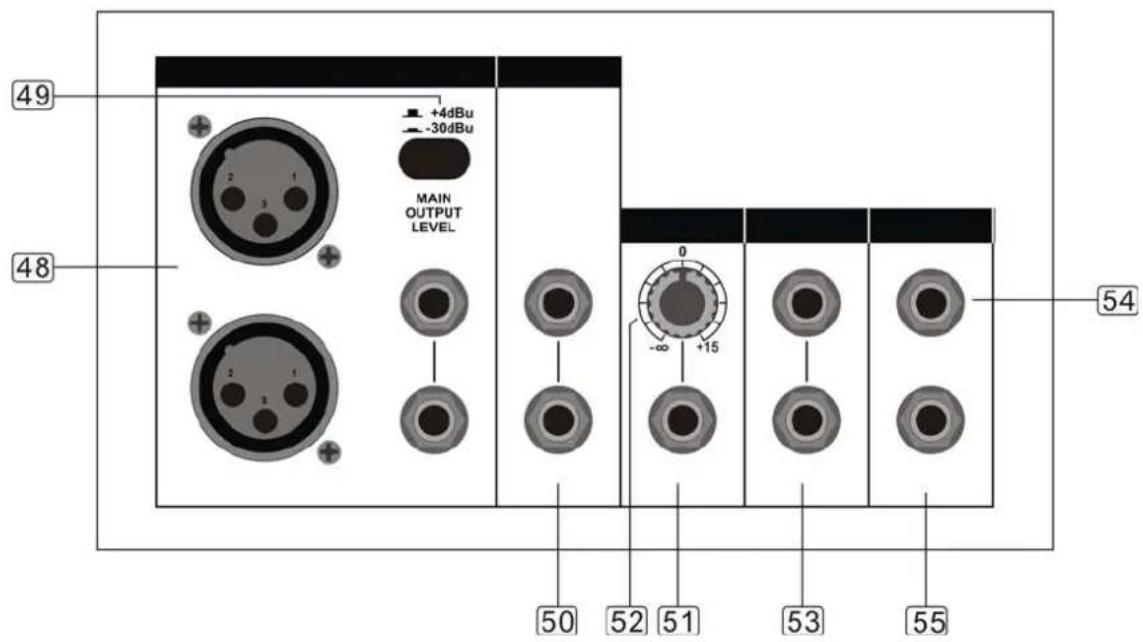

- CONNECTEUR D'ALIMENTATION ET FUSIBLE (AC INPUT)
- SORTIES GÉNÉRALES (MAIN MIX OUTPUT)
- SORTIES CABINE (CONTROL ROOM OUTPUT)

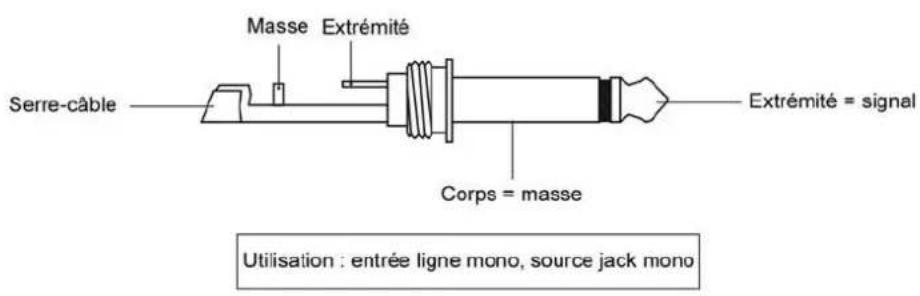

1. INSTALLATION ET ConnEXIONS 19
2. LIST DES PRESES 22

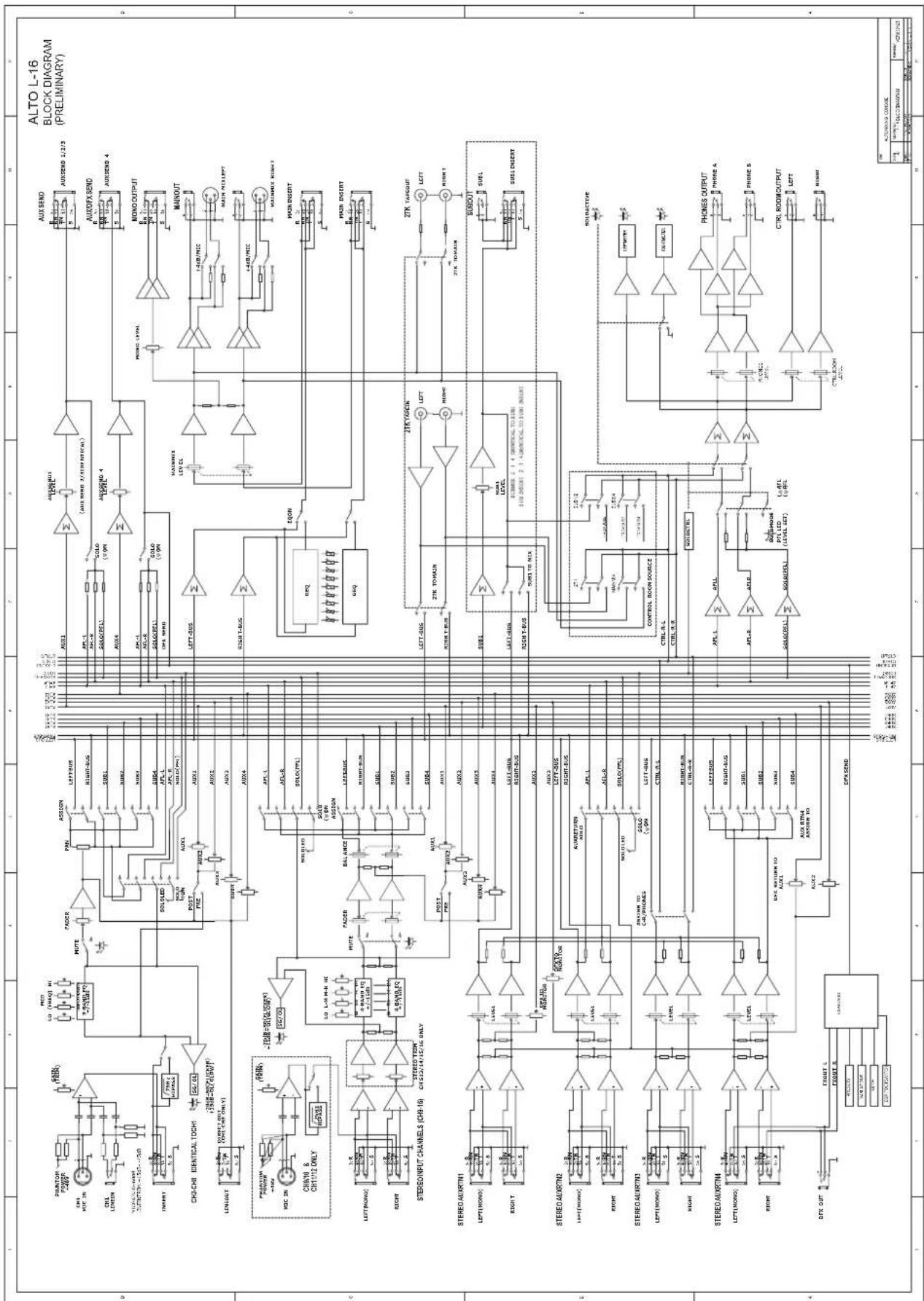

   7.SCHEMA SYNOPTIQUE 29
   8.CARACTERISTIQUES TECHNIQUES 30
   9.GARANTIE 32

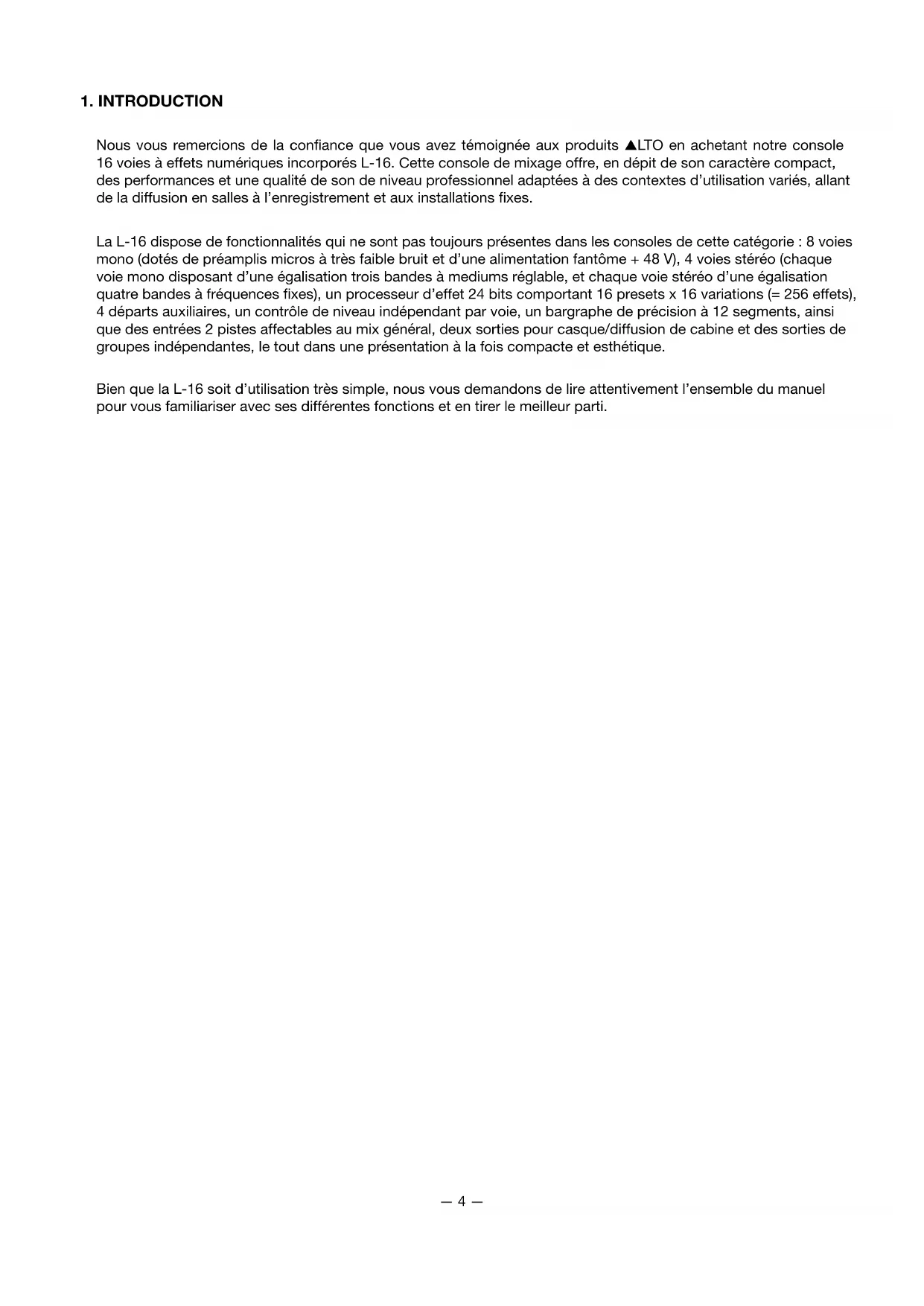

1. INTRODUCTION

Nous vous remercions de la confiance que vous avez temoignee aux produits LTO en achetant notre console 16 voies a effets numériques incorpore s L-16. Cette console de mixage offre, en depit de son caractere compact, des performances et une qualite de son de niveau professionnel adaptees a des contexts d'utilisation varie, allant de la diffusion en salles a l'enregistrement et aux installations fixes.

La L-16 dispose de fonctionnalités qui ne sont pas toujours Presents dans les consoles de cette catégorie : 8 voies mono (dotés de préamplis micros à très faible bruit et d'une alimentation fantôme + 48 V), 4 voies stéreo (chaque voie mono disposant d'une égalisation trois bandes à mediums régiable, et chaque voie stéreo d'une égalisation quatre bandes à fréquences fixes), un processeur d'effet 24 bits comptant 16 presets x 16 variations (= 256 effets), 4 départs auxiliaires, un contrôle de niveau indépendant par voie, un bargraphe de précision à 12 segments, ainsi que des entrées 2 pistes affectables au mix général, deux sorties pour casque/diffusion de cabine et des sorties de groupes indépendantes, le tout dans une presentation à la fois compacte et esthétique.

Bien que la L-16 soit d'utilisation très simple, nous vous demandons de dire attentivement l'ensemble du manuel pour vous familiariser avec ses différentes fonctions et en tirer le meilleur parti.

2. FONCTIONNALITÉS

La console compacte 16 voies à effets numériques incorporeS L-16 LTO est destinée à des applications professionnelles et presente les fonctionnalités suivantes :

• 10 entrées micro sur connecteurs XLR plaqués-or et entrées lignes symétriques
• 4 entrées stéreo sur jacks 6,35 TRS symétriques
• Préamplis micro a très faible bruit et à composants discretés avec alimentation fantôme + 48 V
• Réserve elevée offrant une grande amplitude dynamique
  Attenuateurs (faders) 60 mm à grande précision
• Toutes les voies sont dotées de fonctions Mute et Solo et de témoin des présence de signal et d'échéage ainsi que de filtres coupe-bas (sauf sur les voies stéreo).
• Selecteurs d'affectations SUB 1-2, SUB 3-4 et MAIN L-R
• 4 départs auxiliaires à fonction Solo par voie : 2 commutables PRE/POST-FADER pour les applications de monitoring, et 2 POST-FADER pour l'envoi aux effets (internes ou externes).
• Égalisation 4 bandes fixe sur les voies stéreo à niveau ligne
• Égalisation 3 bandes à mediums régibles sur les voies d'entrée micro
• Insertion et sortie directe sur chaque voie mono, et insertion sur le mix principal pour le branchement sur des unités externes.
• Proceseur d'effet numérique 24 bits
• 16 presets × 16 variations = 256 effects
• Égalisation graphique stéréo 9 bandes
• Connecteur TNC pour le branchement d'une lampe
• Système matrix pour l'affection à l'écoute de cabine et au casque
• Entrees «2-Tracks» affectables au mix général ou aux sorties cabine et casque
• Bargraphes de grande précision à 12 segments

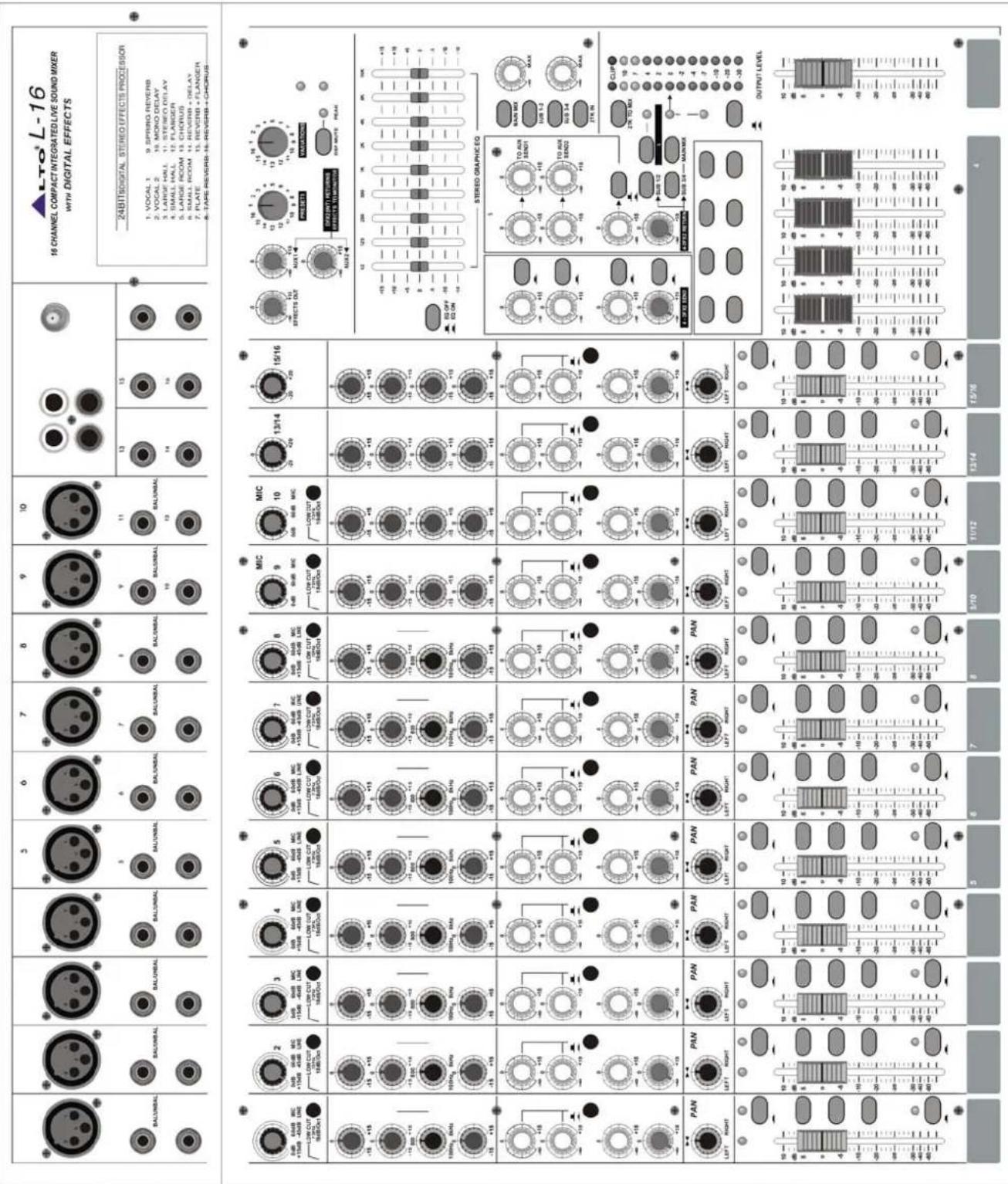

3. PRISE EN MAIN

3.1 Vérifiez la tension secteur avant tout branchement du cordon d'alimentation.
3.2 Avant demettre l'appareil sous tension veillez a ce que l'interrupteur général soit bien en position «OFF» Veillez également a ce que tous les contrôles de niveau d'entrée et de sortie soient au minimum pour éviter tout dommage pouvant provenir de niveaux excessifs.
3.3 Ares aovr effectu vos branchements mettez tounjors la console sous tension avant l'amplification Inser-. sement pensez ateindre vos amplis avant d'teindre la console.
3.4 Veillez à ce que la console soit bien hors tension avant tout branchement ou débranchement du secteur.
3.5 Ne nettoyez l'appareil qu'a l'aide d'un chiffon doux et sec, à l'exclusion de tout solvant ou produit alcoolisé.

4.1 ENTRÉES MONO MIC/LINE 1

Voies 1 à 8. Les micros symétriques basse impédance se branchent sur les connecteurs XLR. Le connecteur jack 6,35 peut accepter indifféremment des sources à niveau micro ou à niveau ligne. Ne branche jamais un micro non symétrique sur une des entrées XLR. Vous risqueriez d'endommager aussi bien le micro que la console.

ALIMENTATION FANTÔME + 48 V

L'alimentation fantôme + 48 V est disponible sur les connecteurs XLR micros. Lors de son activation, tous les attenuateurs doivent se couver en position minimum pour éviter d'endommager vos haut-parleurs par des courants de coupure. Pour la même raison, les micros nécessitant une alimentation fantôme ne doivent pas être branchés pendant que l'alimentation est active.

4.2 CONTROLLE DU GAIN D'ENTREE (TRIM) 2

Ce bouton rotatif est entouré de deux types de graduations correspondant aux entrées ligne ou micro. Utilisez les valeurs externes pour les sources MIC, de 0 à 60 dB, et les valeurs internes pour les sources LINE, de +15 à -45 dB. Un bon réglage du gain permet à la console de fonctionner de manière optimale et s'obtient en recherchant le plus haut niveau possible sans allumer les tímoins de crétes.

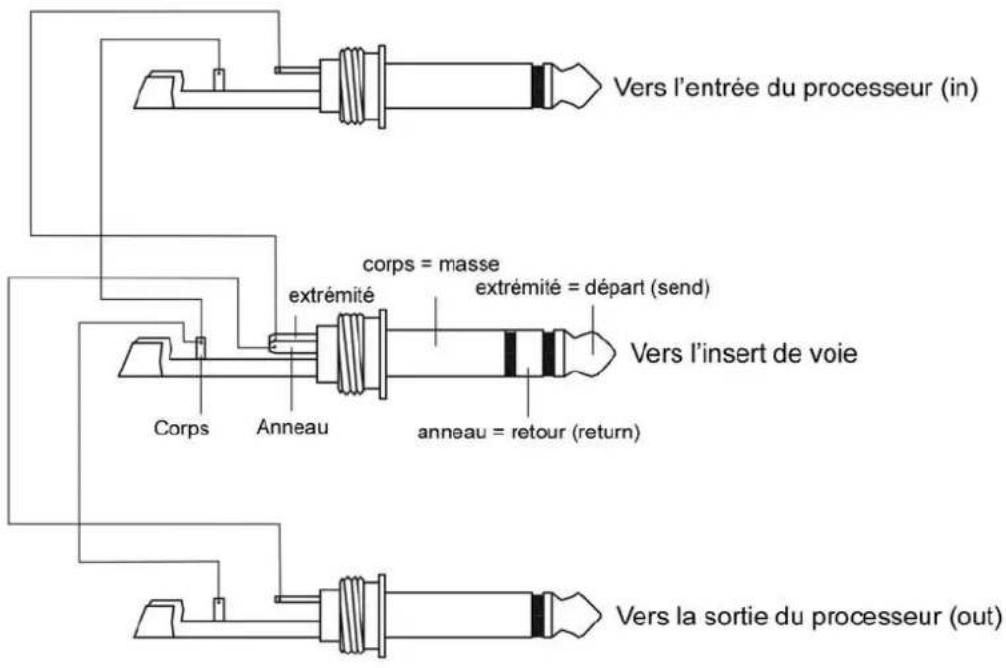

4.3 INSERT DE VOIE MONO (INSERT) 3

Des points d'insertion sont proposés pour les voies mono MIC. Il permettent de capter ce signal immédiatement après le réglage de gain (TRIM), de le traiter en externe de diverses manières (à travers un compresseur par exemple) et de le ramener dans la console au même point, avant l'égalisation pour permettre son mixage. Le jack utilise doit naturellement être de type TRS (stéreo): extrémité = départ, anneau = retour.

4.4 Filtre COUPE-BAS (LOW CUT) 5

Appuyez sur ce bouton de type «poussoir» pour activer le filtré coupe-bas 18 dB/octave 75Hz . Il est utile sur les prises de son micro pour réduire les bruits de transmission mécanique par le sol ou les ronflements de basse fréquence.

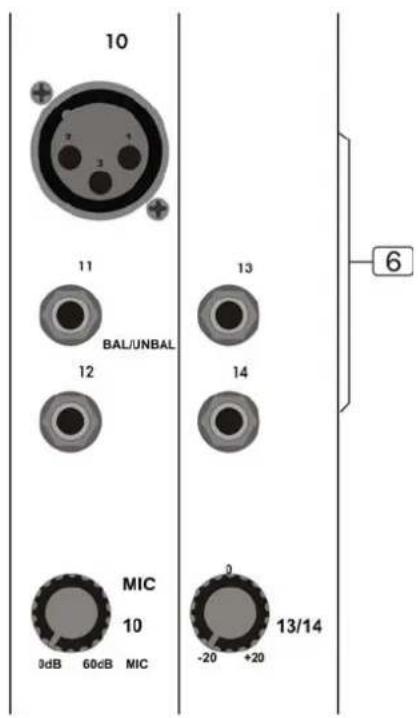

4.5 ENTRÉES STÉRÉO 6

Voies 9 à 16. Elles sont organises en paires stéreo sur jack 6,35 TRS (les paires 9/10 et 11/12 correspondent également aux entrées XLR micro 9 et 10)

Quand l'entrée gauche (left) est seule occupée, la voie fonctionne en mono.

Votre L-16 offre également des contrôles de gain d'entrée très pratiques : MIC GAIN (dont la plage de réglage va de 0 dB à 60 dB) pour les entrées MIC 9 / MIC 10 et LINE GAIN (dont la plage de réglage va de - 20 dB à + 20 dB) pour les entrées LINE IN 13/14 et 15/16.

4.6 ÉGALISEUR (EQ)

Les voies mono (1 à 8) sont dotées d'une égalisation 3 bandes avec mediums à fréquence réglabe : HI, MID et LOW. Les voies stéreo (9 à 16) sont équipées pour leur part d'une égalisation 4 bandes à fréquences fixes : HI, HI-MID, MID-LOW et LOW. Leurs niveaux sont réglibes dans une plage de ± 15 dB.

4.6.1 Bande des aigus HI 7

Contrôle des aigus. Il peut vous permettre d'accroître le scintillagement d'une cymbale ou la présence de parties vocales. Sa plage de réglage va de - 15 dB à + 15 dB pour une fréquence centrale de 12 kHz

4.6.2 Bande des mediums MID 8

Ce contrôle offre jusqu'à 15 dB de renforcement ou de coupure avec également un mainien de la courbe à plat en position centrale repérée. La fréquence centrale est régiable de 100Hz à 8kHz . Cette partie de l'égaliser est souvent dessentie comme la plus dynamique car les fréquences qu'elle traite se trouvent pratiquement dans tous les sons que vous pouvez avoir à gérer. Il permet de creer de nombreuses modifications du timbre aussi intéressantes qu'utile, en l'utilisant dans un sens comme dans l'autre.

4.6.3 Bande des hauts-mediums HI-MID 9

Ce contrôle vous offre jusqu'à 15 dB de renforcement ou de coupure à 3 kHz. Il est très utile pour le contrôle de la voix et peut affiner avec précision votre mix.

4.6.4 Bande des mediums-graves MID-LOW 10

Ce contrôle vous offre jusqu'à 15 dB de renforcement ou de coupure à 500 Hz.

4.6.5 Bande des graves LOW 11

Contrôle des graves. Il renforce efficacement l'impact des basses pour les grosses caisses, les guitares basses, et augmente la puissance du système. Sa plage de réglage va de - 15 dB à + 15 dB pour une fréquence centrale de 80 Hz.

4.7 DEPARTS AUXILIaires 1 à 4 (AUX) 12

Ces boutons rotatifs déterminent le niveau du signal adressé aux bus auxiliaires dans une plage de - à +15 dB.

Les signaux AUX 1 et AUX 2 peuvent être prélevés avant ou après atténuation du fader, selon la position du/selecteur PRE / POST et ils sont généralement utilisés pour des applications de monitoring ou d'envoi aux processeurs d'effets externes.

Les signaux AUX 2 et AUX 3 sont prélevés en POST-FADER (après atténuation).

Dans ce modele spécifique, en plus de l'envoi direct vers un processeur d'effet externe, le signal AUX SEND 4 est également adressé au module d'effets numériques interne.

4.8 PANORAMIQUE (PAN/BAL) 13

Ce contrôle (PAN pour les voies MONO et BALANCE pour les voies STÉRÉO) détermine la proportion de signal adressé par la voie aux parties droite et gauche du bus MAIN MIX quand le bouton MAIN L-R est enforcé. Il permet donc de déplacer progressivement la position d'une source dans le champ stéRéo. La position centrale positionne le signal de la voie au centre du champ stéRéo. Une rotation à fond dans le sens anti-horaire amènera ce signal uniquement dans l'enceinte gauche et vice-versa.

Parallelement les contrôles PAN ou BAL ont la même affectation sur les bus SUB 1-2 et SUB 3-4 si les boutons correspondants sont enforcés.

Un grand nombre de positions intermédiaires est naturellement possible.

4.9 TÉMOIN DE SIGNAL ET DE CRÉTÉS (SG/PEAK) 14

Au sein de la L-16, le signal est capté en différents points pour être adressé à ce témoin à LED qui vous indique la présence d'un signal sur la voie correspondante quand il est vert, et vous avertit de la présence de transitoires de niveau trop élevé et d'une possible distorsion quand il est rouge.

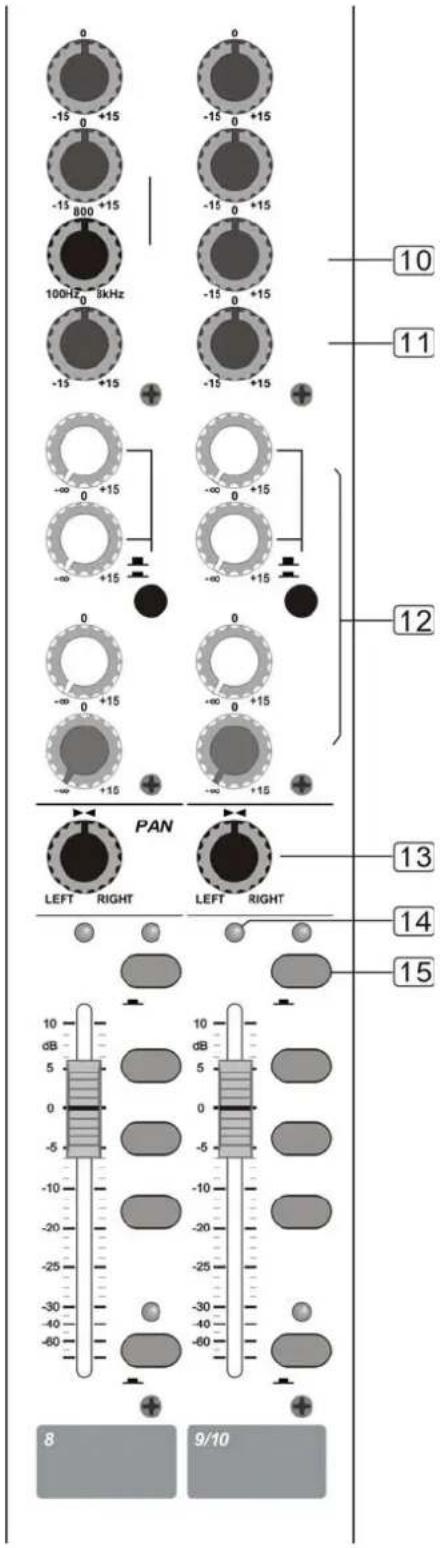

4.10 MUTE 15

Chaque voie est dotée d'un/selecteur de MUTE. L'appli sur ce bouton est équivalent à ramener le fader à zéro : il coupe la sortie de la voie correspondante mais pas les départ pre AUX, ni les départ d'INSERTS et les SOLOS (en mode PFL). Le témoin correspondant s'allume quand il est enforcé.

4.10 RÉGLAGE DE NIVEAU (FADER) 16

Les faders déterminant la proportion de chaque voie dans le mix final ou le groupe sélectionné et fournissant également une indication visuelle de ces réglages.

4.11 TOUCHES D'AFFECTATION 17

Chaque voie dispose de quatre touches d'affection : SUB 1-2, SUB 2-3, MAIN L-R et SOLO.

L'appui sur le bouton SOLO provoque l'allumage du témoin correspondant et la substitution du signal mis en solo à tout autre signal vis-à-vis des bus casque/cabine (PHONES/CTRL ROOM) et bargraphes.

Cette fonction SOLO permet en général d'effectuer une préécoute d'une voie avant de l'intégrer au mix et de régler ainsi discritement le niveau d'entrée ou l'égalisation d'un instrument. Les boutons SOLO n'affectent jamais d'autre signal que celui de l'écoute cabine (CONTROL ROOM).

Les trois autres boutons peuvent être considérés comme des affectations de signal. L'appui sur SUB 1-2 affecte le signal de la voie au groupe 1-2, le bouton PAN/BAL permettant de régler la proportion de signal envoyé respectivement vers les bus SUB1 et SUB2 : tourné à fond à gauche dans le sens anti-horaire le signal n'est contrôle que par le groupe 1 et inversement.

De la même manière, l'appui sur les touches SUB 3-4 ou MAIN L/R affectera le signal de cette voie au groupe 3/4 ou à la sortie générale MAIN MIX L/, affecté comme précédemment par la position du bouton PAN/BAL.

4.12 SECTION MASTER

- SOURCE DE PRE-ÉCOUTE CABINE (CTRL ROOM SOURCE) 18

Vous pouvezmettre en pre-écoute cabine n'importe qu'elle combinaison des bus MAIN MIX,SUB1-2,SUB3-4 et 2TK IN via ces sélecteurs MATRIX. Quand vous appuyez sur l'un d'eux,le signal stéreo correspondant est adressé aux bus PHONES (casque),CON TROL ROOM (cabine) et aux bargraphes.

- NIVEAU CASQUE/CABINE (PHONES/CONTROL ROOM) 19

Ces boutons rotatifs contrôlent séparément le niveau des sorties PHONES (casque) et CONTROL ROOM (cabine) dans une plage allant de -∞ à MAX.

- NIVEAU GLOBAL DES DÉPARTS AUXILIÂRIES (AUX SEND) 20

Ces quatre boutons rotatifs déterminent le niveau de départ des bus principaux AUX SEND 1 à 4 dans une plage allant de -∞ à +15 dB.

Si le processeur d'effet externe relié à la console ne dispose pas de contrôle de gain, vous pouvez obtenir ainsi un renforcement allant jusqu'à + 15 dB au niveau des sorties AUX SEND.

Le bouton AUX 4 permet également d'effectuer un réglage de niveau d'entrée pour le processeur d'effet interne.

- SELECTEURS SOLO (SOLO) 21

Ces boutons fonctionnent de la même manière que les boutons SOLOpektARS sur les voies. IIs sont également affectés par le selecteur SOLO MODE.

Quand you appuyez sur l'un d'eux, le signal AUX correspondant est adressé aux sorties CTRL ROOM/PHONES et aux bargraphes.

- NIVEAU GLOBAL DES RETOURS AUXILIARES STEREO (STEREO AUX RETURN) 22

Ces quatre boutons rotatifs déterminent le niveau de l'effet reçu par les connexeurs AUX RETURN dans une plage allant de -∞ à +15 dB. Ils permettent d'obtenir un gain supplémentaire pour les effets à faible niveau de sortie. Si vous ne branchez que le connecteur gauche, l'entrée se fera en mono.

- NIVEAU DE L'AFFECTATION DU SIGNAL AUXILIAIRE AUX DÉPARTS (TO AUX SEND 1/2) 23

Ces deux contrôles rotatifs permettent d'affector les signaux AUX RETURN à leurs sorties AUX SEND respectives : le bouton TO AUX SEND 1 affecte le signal AUX RETURN 1 au bus AUX SEND 1 et le bouton TO AUX SEND 2 affecte le signal AUX RETURN 2 au bus AUX SEND 2.

La plaque de réglage va de -∞ à +15 dB.

- AFFECTATIONS DU RETOUR 3 (MAIN MIX - CTRL/R)24

Le retour AUX RETURN 3 est doté d'un selecteur MAIN MIX / CTRL/R. En position relevante, il adresse le signal stéreo AUX RETURN3 au bus MAIN MIX. En position enforcée, il l'adresse aux sorties CTRL/R.

• AFFECTATIONS DU RETOUR 4 (SUB 1-2/3-4 / MAIN MIX) 25

Ces trois selecteurs sont destinés au retour AUX RETURN4 et gèrent les affectations de son signal. Quand le selecteur SUB 1-2 est enforcé, le signal stéreo AUX RETURN4 est affecté au Submix 1/2 et de la même manière SUB 3-4 l'afecte au Submix 3/4 et MAIN MIX au bus de sortie général MAIN MIX.

• AFFECTATION SOLO DU RETOUR AUXILIAIRE (AUX RETURN SOLO) 26

Ce bouton fonctionne de la même manière que la fonction SOLO des voies : il permet d'adresser le signal des bus AUX RETURN (1 à 4) vers les sorties casque (PHONES) et cabine (CTRL OUT) et vers les bargraphes. Il peut également être affecté par le bouton de mode SOLO (démoin allumé si actif).

• AFFECTATION DES GROUPE AU MIX GENÉRAL (SUBGROUPS ASSIGN TO MAIN MIX) 27

Ces selecteurs permettent d'utiliser les faders de groupes pour gerer l'envoi vers le mix général. Appuyez sur le bouton LEFT (gauche) pour adresser le signal du groupe correspondant à la partie gauche du mix général (MAIN MIX L), et sur le bouton RIGHT (droit) pour l'adresser à la partie droite (MAIN MIX R). Quand les deux boutons sont enforcés, le signal est adressé simultanément aux deux parties.

• GROUPES (SUBGROUPS) 28

Ces faders permettent de contrcler le niveau des signaux adressés aux sorties SUBGROUPS OUT dans une plaque allant de - a + 10 dB. Toute voie affectee a un groupe, qui n'est pas mutee ou dont le volume n'est pas a zéro participera a cet envoi aux SUB OUTs.

• NIVEAU DE SORTIE GENÉRAL (MAIN MIX LEVEL) 29

Ces faders contrôlent le niveau des signaux adressés aux sorties principales MAIN MIX OUTPUT (BAL/UNBAL) ou TAPE OUT.

-BARGRAPHES 30

Ces deux rangées de 12 LEDs permettent de visualiser le niveau adressé aux sorties CTRL ROOM et PHONE.

• ROUTAGE DU BUS 2 TK (2 TK TO MIX) 31

L'activation du bouton 2 TK TO MIX permet d'adresser le signal entrant sur les connecteurs 2 TRACK IN vers la sortie générale MAIN MIX et donc de le combiner avec le bus stéreo.

• MODE SOLO (SOLO MODE) 32

Ce bouton permet deCHOISIR entre deux modes : PFL en position relevante (ecoute avant attenuation) et AFL en position enfonnée (ecoute après attenuation).

Quand le bouton est enforcé, le niveau du signal mis en solo dépendra du contrôle de niveau correspondant (fader). Quand il est relevé, ce même signal est prélevé avant toute atténuation et sera indépendant du contrôle de niveau.

Notez que la fonction SOLO n'affecte jamais le mix au niveau des sorties d'enregistrement et n'est pas non plus affectee elle-même par les selecteurs de MUTE des voies.

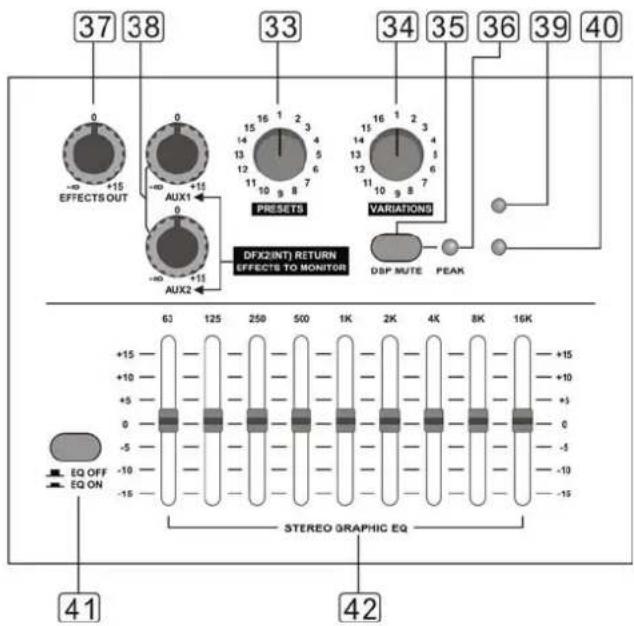

- EFFET NUMÉRIQUE 24 BITS

PRESES 33

Ce bouton rotatif permet de selectionner le type de l'effet. 16 options sont proposées parmi lesquelles plusieurs types de réverbérations, un delay mono, un delay stéreo, des effets de modulation et plusieurs combinaisons de deux effets.

VARIATIONS 34

Une fois l'effet sélectionné, vous pouvez affiner lechioix et utiliser ce bouton rotatif pour sélectionner une des 16 variations dont chacun est doté, les différences de l'une à l'autre pouvant porter sur plusieurs paramètres.

SELECTEUR DE MUTE D'EFFET (DSP MUTE) 35

Permet d'activer/désactiver l'effet interne. Vous pouvez aussi utiliser une commande au pied branchée sur le connecteur DFX FOOTSWITCH (en face arrière) pour obtenir le même résultat.

TÉMOIN DE CRÉTÉS (PEAK) 36

Cette LED s'allume quand le niveau du signal entrant dans l'effet est trop élevé. Elle s'allume également quand l'effet interne est muté.

NIVEAU D'EFFET (EFFECTS OUT) 37

Ce bouton rotatif permet de régler le niveau du signal intercepté par le processeur d'effet interne et adressé directement au bus DFX OUT (dans une plage allant de -∞ à +15 dB).

NIVEAU DU RETOUR DE L'EFFET INTERNE VERS LES BUS AUX1 ET AUX2 (DFX2(INT) RETURN EFFECTS TO MONITOR) 38

Les boutons rotatifs AUX1 et AUX2 permettent de regler le niveau du signal d'effet AUX RETURN4 renvoyé vers les départs auxiliaires AUX SEND1 et AUX SEND2 (dans une plage allant de -∞ à +15 dB).

TÉMOIN DE MISE SOUS TENSION (POWER) 39

Ce témoin s'allume quand l'appareil est sous tension.

TÉMOIN D'ALIMENTATION FANTÔME (PHANTOM) 40

Ce témoin est allumé quand l'alimentation fantôme est activée.

ACTIVATION DE L'EGALISEUR GRAPHIQUE (EQ ON/OFF) 41

Cet interrupteur permet d'insérer l'égaliser graphique stéreo dans le circuit principal MAIN MIX. Vous pouvez ainsi modifier le «contour» d'un son en agissant sur ses différentes bandes de fréquences. En position haute, l'égalisation graphique est désactivée

ÉGALISEUR GRAPHIQUE STÉRÉO (STEREO GRAPHIC EQ) 42

Chacun de ces curseurs renforce ou attenue la bande de frquence correspondante dans une plaque de ± 15 dB. Quand tous les curseurs sont en position centrale, la reponse est plate (inchangée).

-ENTRÉES/SORTIES 2 PISTES (2-TRACK IN/OUT) 43

Entrées (TAPE IN)

Ces entrées permettent de brancher sur la console un DAT ou un apparéil audio professionnel ou semi-professionnel. Elle sont destinées initialement à l'écoute de contrôle des enregistrements, que vous pouvez opérer soit sur des moniteurs de studio à l'aide de l'affection Control Room en face avant, soit via le mix général.

Sorties (TAPE OUT)

Cette paire de sorties au format jack 6,35 TRS permet en principe d'adresser votre mix principal à votre enregistrateur 2-pistes.

- CONNECTEUR LAMPE (LAMP) 44

Ce connecteur d'alimentation standard 12 V situé dans la partie supérieure droite de la surface de contrôle permet le branchement d'une lampe col de cygne à connecteur TNC standard. Utilisez des cols de cygne dédiés, de type GL-SQ ou GL-RO.

-PRISESCASQUE(PHONES) 45

Permettent le branchement de casques d'écoute standards pour la préécoute du signal.

4.12 FACE ARRIÈRE

-INTERRUPTEUR MARCHE/ARRÉT (POWER) 46

Permet la mise sous/hors-tension de l'appareil.

- INTERRUPEUR DE L'ALIMENTATION FANTÔME (PHANTOM) 4

Permet d'activer/désactiver l'alimentation fantôme + 48 V excludivement sur les 10 entrées micro XLR. Ne branchez jamais un micro sur la console alors que l'alimentation fantôme est active.

- CONNECTEUR D'ALIMENTATION ET PORTE-FUSIBLE 47

Permet le branchement du cordon d'alimentation fourni avec l'appareil. Avant tout branchement vérifie que vous tension secteur correspond bien aux indications portées sur la face arrière de l'appareil.

- SORTIES PRINCIPALES (MAIN MIX OUTPUT) 48

Les sorties MAIN OUT aux formats XLR et jack 6,35 sont contrôlées par le bouton Main Mix Level de la surface de contrôle. Elles permettent de relier le signal stéreo de la console à un système d'enregistrement ou d'améli- fication.

- ATTENUATION DES SORTIES PRINCIPALES (MAIN OUTPUT LEVEL)49

Ce sélecteur permet d'adapter le niveau de sortie du bus principal pour correspondre au matériel que vous lui reliez : - 30 dBu en position enforcée pour des appareils semi-professionnels et + 4 dBu en position relevante pour des appareils de la gamme professionnelle.

- INSERTION SUR LE BUS PRINCIPAL (MAIN INSERT) 50

Ces deux connecteurs jack 6,35 stéreo sont des points d'insertion stéreo permettant le branchement de processeurs de type compresseurs ou égaliseurs que vous souhaitez appliquer à l'ensemble du mix. Quand un processeur extre est branché en insertion sur ces connecteurs, le signal stéreo (MAIN) est capté après l'égalisation et est returné dans le bus principal MAIN MIX juste avant les attenuateurs (Faders).

- SORTIE MONO (MONO OUTPUT) 51

Ce connecteur jack 6,35 correspond à une sortie de mix mono à la fois symétrique et non symétrique, correspondant en fait à la somme des canaux droit et gauche du mix principal MAIN MIX.

- NIVEAU DE LA SORTIE MONO (MONO LEVEL) 52

Ce bouton rotatif permet de regler le niveau du signal de la sortie mono, de -∞ à +15 dB.

- SORTIES CABINE (CTRL OUTPUT) 53

Ces sorties au format jack 6,35 permettent d'adresser le signal à des écoutes de cabine ou à un deuxième système d'amplification.

- SORTIES EFFET INTERNE (DFX OUT) 54

Ce connecteur jack 6,35 permet l'accès au signal du module d'effet interne dont le niveau est régé par le bouton EFFECTS OUT.

- CONNECTEUR D'INTERRUPTEUR AU PIED (FOOTSWITCH) [55]

Connecteur au format jack 6,35 perpetant le branchement d'une pédale pour activer/désactiver l'effet incorpore.

- DEPARTS AUXILIARES 1 à 4 (AUX SEND) [56]

Ces connecteurs au format jack 6,35 TRS permettent l'envoi des signaux provenant des bus auxiliaires vers des proceseurs d'effets ou des unités externes.

- RETOURS AUXILIARES STÉRÉO 1 à 4 (AUX RETURNS) 57

Ces connecteurs au format jack 6,35 permettent le retour du signal en provenance d'un proceseur d'effets externe vers le mix général. Vous pouvez aussi les utiliser comme entrées auxiliaires supplémentaires.

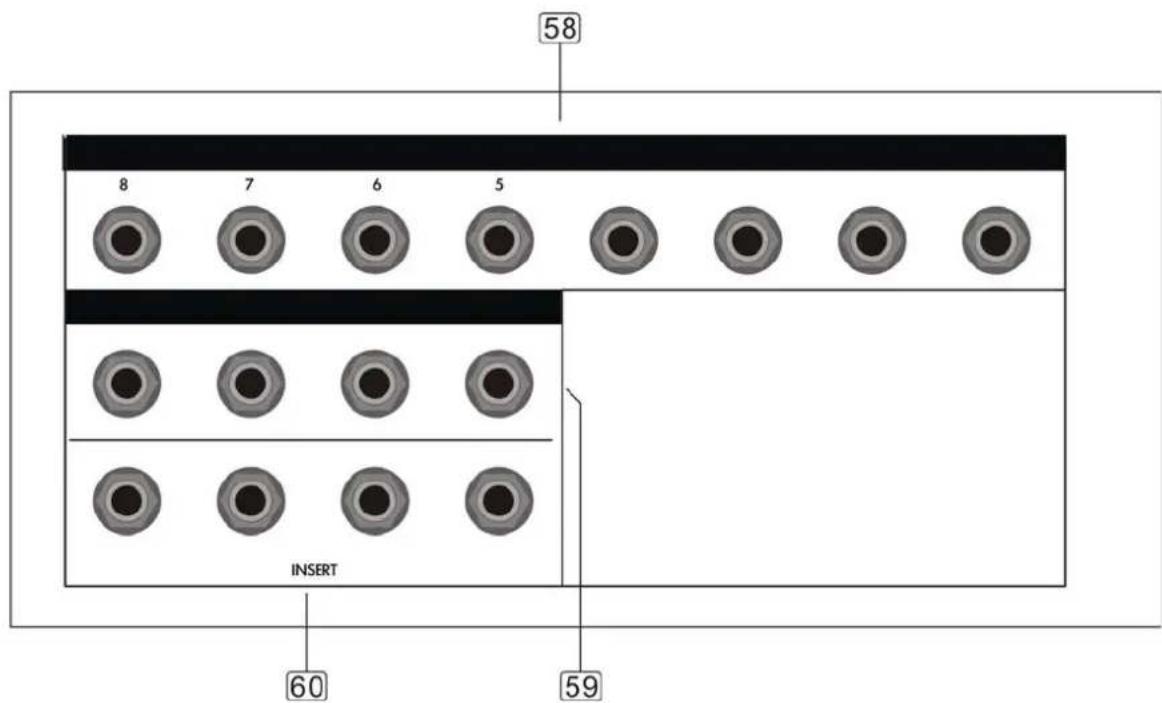

• SORTIES DIRECTES (DIRECT OUTS) 58

Chaque voie MONO MIC/LINE (1 à 8) dispose d'un connecteur jack 6,35 permettant une sortie directe du signal pourtraitement externe,enregistrement par exemple.

• SORTIES DES GROUPE (SUBGROUPS OUTS) 59

Ces jacks 6,35 permette de relier cette console aux entrées d'une console secondaire dans des contexts de diffusion sophistiqués. Vous les apprecierez tout particulièrement si vous utilisez les groupes.

• INSERTS SUR LES GROUPE (SUBGROUPS INSERT) 60

Ces points d'insertion permettent le départ du signal vers des processeurs d'effets externes (de type compresseur, limiteur, égaliseur, etc.) et son retour traité avant les faders de groupes. Les connecteurs jacks doivent naturellement être stéréo (extrémité = départ, anneau =回头).

5. INSTALLATION ET ConnEXIONS

Voues etes desormais apte a piloter convenablement votre L-16. Nous nous permittons d'insister sur l'importance de ce chapitre et sur la necessite de le dire attentivement et de bien le comprendre pour realiser vos branchements initiaux. Un bon ajustement des gains d'entree par rapport au niveau des signaux sources est essentiel, chaque section affectant finalement la qualite du son en sortie de la console. Les trois reglages principaux concernment successivement le gain d'entree, I'attenuation de chaque voie et I'attenuation generale. Suivez pas à pas et pour chaque voie les étapes suivantes :

• Mettez tous les contrôle de gain et d'atténuation au minimum
  Veillez a ce que les micros neccessitant une alimentation fantome soient branches avant que cette alimentation (+48V) ne soit activee.
• Si un amplificateur est relié à la L-16, réglez son niveau de sortie à 75 % de sa valeur maximum.
• Réglez les niveaux d'écoute de cabine et d'écoute casque (PHONES/CONTROL ROOM) à 50 % de leur valeur maximum. Vous pourrez ainsi entendre le résultat des réglages que vous allez faire au casque ou sur un système d'écoutes amplifiées.
• Mettez toutes les égalisations (EQ) en position centrale.
• Positionnez les panoramiques (PAN) au centre.
• Un système d'écoute étant actif (casque ou autre), fournissez un signal sonore approprié à l'entrée que vous pouze régler, en veillant à ce que le témoin d'échéage PEAK ne s'allume pas.
• Reglez le gain d'entrée (TRIM) jusqu'à ce que ce témoin PEAK clignote occasionnellement lors des passages les plus forts. Vous disposerez ainsi d'une réserve suffisante pour:gérer à la fois les créées et le niveau maximum en fonctionnement normal.
• Pour les sources micro, demandez à l'interprête de chanter à niveau normal et non en chuchottant. Montez doucement le gain jusqu'à ce que le témoin PEAK clignote occasionnellement.
• Répétez la procédure pour l'ensemble des voies utilisées. Au fur et à mesure que de nouvelles voies sont ajoutées au mix, les bargraphes peuvent avoir tendance à passer dans le rouge. Réduisez alors le niveau général à l'aide de l'attenuateur principal (MAIN MIX).

Voussoupzbrancherdesappareilsnonsymétriquessurlesentressetortiesymétriquesdelaconsole.Sui-vez pourcelasimplémentleschémasci-apres：

Connecteur jack 6,35 stereo (TRS)

Connecteur jack 6,35 mono (TS)

Utilisation : inserts de voies

Connecteur jack 6,35 stereo (TRS)

2 = point chaud (+)

3 = point froid (-)

1 = Masse

Utilisation: entrées micro symétriques non symétrique: relier les broches 1 et 3)

Connecteur XLR male 3 broches (cote soudures)

2 = point chaud (+)

Utilisation: sorties principales (non symétrique:broche 3 non connectée)

Connecteur XLR chassin 3 broches (cote soudures)

(Permet d'utiliser l'insert comme sortie directe sans modifier le trajet du signal dans la voie)

Raccord en «Y» pour insertion

(indispensable si le processeur d'effet n'utilise pas un branchement à un seul jack pour les connexions in/out)

6. LIST DES PRESETS

1. VOCAL1

No	Pre-delay	Rev Time	Room Size	Rev. Type	Hi Damp
1	84 1.00		39	Hall	-12
2	30	1.00 8		Tape	-12
3	0 4.50 10			Spring	-12
4	55	3.60	11	Plate	-12
5	10 1.20		9	Spring	-12
6	79	3.60	8	Hall	-12
7	45	0.8	41	Plate	-12
8	45	1.50	41	Plate	-12
9	25	2.40	9	Spring	-12
10	0	0.90	41	Tape	-12
11	45	1.50	10	Plate	-12
12	114	1.00	45	Hall	-12
13	40	1.00	9	Spring	-12
14	50	2.10	10	Tape	-12
15	45	4.50	11	Plate	-12
16	55	1.70		Plate	-12

02.VOCAL2

No	Pre-delay	Rev Time	Room Size	Rev. Type	Hi Damp
1	114	1.00	10	Spring	-12
2	45	0.80	41	Plate	-12
3	79	3.60	8	Hall	-12
4	10	1.20	9	Spring	-12
5	55	3.60	11	Plate	-12
6	0	4.50	10	Spring	-12
7	30	1.00	8	Tape	-12
8	84	1.00	39	Hall	-12
9	55	1.70	11	Plate	-12
10	45	4.50	41	Plate	-12
11	50	2.10	9	Tape	-12
12	40	1.00	45	Spring	-12
13	114	1.00	10	Hall	-12
14	45	1.50	41	Plate	-12
15	0	0.90	41	Tape	-12
16	25	2.40	9	Spring	-12

1. LARGE HALL

No	Pre-delay	Rev Time	Room Size	Hi Damp	Rev level
1	55	5.40	45	-0.96	79
2	55	5.40	45	-12.00	79
3	40	5.40	35	-0.96	78
4	40	5.40	35	-12.00	78
5	50	4.50	43	-0.96	82
6	50	4.50	43	-12.00	82
7	27	4.50	33	-0.96	82
8	27	4.50	33	-12.00	82
9	50	4.00	42	-0.96	82
10	50	4.00	42	-12.00	82
11	27	4.00	32	-0.96	82
12	27	4.00	32	-12.00	82
13	45	3.60	41	-0.96	88
14	45	3.60	41	-12.00	88
15	23	3.60	30	-0.96	88
16	23	3.60	30	-12.00	88

04. SMALL HALL

No	Pre-delay	Rev Time	Room Size	Hi Damp	Rev level
1	45	2.90	39	-0.96	92
2	45	2.90	39	-12.00	92
3	23	2.90	28	-0.96	92
4	23	2.90	28	-12.00	92
5	40	2.10	38	-0.96	100
6	40	2.10	38	-12.00	100
7	20	2.10	27	-0.96	100
8	20	2.10	27	-12.00	100
9	40	1.50	37	-0.96	100
10	40	1.50	37	-12.00	100
11	20	1.50	26	-0.96	100
12	20	1.50	26	-12.00	100
13	40	1.00	36	-0.96	100
14	40	1.00	36	-12.00	100
15	20	1.00	25	-0.96	100
16	20	1.00	25	-12.00	100

05. LARGE ROOM

No	Pre-delay	Rev Time	Room Size	Hi Damp	Rev level
1	55	4.50	20	-0.96	82
2	55	4.50	20	-12.00	82
3	40	4.50	11	-0.96	82
4	40	4.50	11	-12.00	82
5	50	4.00	19	-0.96	82
6	50	4.00	19	-12.00	82
7	27	4.00	11	-0.96	82
8	27	4.00	11	-12.00	82
9	50	3.60	18	-0.96	88
10	50	3.60	18	-12.00	88
11	27	3.60	10	-0.96	88
12	27	3.60	10	-12.00	88
13	45	2.90	18	-0.96	88
14	45	2.90	18	-12.00	88
15	23	2.90	10	-0.96	88
16	23	2.90	10	-12.00	88

1. SMALL ROOM

No	Pre-delay	Rev Time	Room Size	Hi Damp	Rev level
1	45	2.10	17	-0.96	92
2	45	2.10	17	-12.00	92
3	23	2.10	9	-0.96	92
4	23	2.10	9	-12.00	92
5	40	1.50	17	-0.96	100
6	40	1.50	17	-12.00	100
7	20	1.50	9	-0.96	100
8	20	1.50	9	-12.00	100
9	40	1.00	16	-0.96	100
10	40	1.00	16	-12.00	100
11	20	1.00	8	-0.96	100
12	20	1.00	8	-12.00	100
13	40	0.70	16	-0.96	100
14	40	0.70	16	-12.00	100
15	20	0.70	8	-0.96	100
16	20	0.70	8	-12.00	100

1. PLATE

No	Pre-delay	Rev Time	Room Size	Hi Damp
1	10	6.10	10	-2.08
2	10	5.40	10	-2.08
3	10	4.50	10	-2.08
4	10	4.00	10	-2.08
5	10	3.60	10	-2.08
6	10	2.90	10	-2.08
7	10	2.40	10	-2.08
8	10	2.10	10	-2.08
9	10	1.70	10	-2.08
10	10	1.50	10	-2.08
11	10	1.30	10	-2.08
12	10	1.20	10	-2.08
13	10	1.00	10	-2.08
14	10	0.80	10	-2.08
15	10	0.70	10	-2.08
16	10	0.60	10	-2.08

1. TAPE REVERB

No	Pre-delay	Rev Time	Room Size	Hi Damp	Rev level
1	84	5.4	38	-0.96	79
2	84	5.4	38	-12.00	79
3	84	4.50	35	-0.96	79
4	84	4.50	35	-12.00	79
5	84	4	31	-0.96	84
6	84	4	31	-12.00	84
7	84	3.60	28	-0.96	84
8	84	3.60	28	-12.00	84
9	0	3.60	23	-0.96	92
10	0	3.60	23	-12.00	92
11	0	2.90	23	-0.96	92
12	0	2.90	23	-12.00	92
13	0	2.10	21	-0.96	100
14	0	2.10	21	-12.00	100
15	0	1.30	21	-0.96	100
16	0	1.30	21	-12.00	100

09. SPRING REVERB

No	Pre-delay	Rev Time	Room Size	Hi Damp	Rev level
1	35	5.4	35	-0.96	79
2	35	5.4	35	-12.00	79
3	30	4.50	33	-0.96	79
4	30	4.50	33	-12.00	79
5	30	4	30	-0.96	87
6	30	4	30	-12.00	87
7	30	3.60	28	-0.96	87
8	84	3.60	28	-12.00	87
9	0	2.90	22	-0.96	92
10	0	2.90	22	-12.00	92
11	0	2.40	22	-0.96	100
12	0	2.40	22	-12.00	100
13	0	1.70	22	-0.96	100
14	0	1.70	22	-12.00	100
15	0	1.30	22	-0.96	100
16	0	1.30	22	-12.00	100

10. MONO DELAY

No	Delay	F.B.
1	650	60
2	625	60
3	600	60
4	577	60
5	555	60
6	535	60
7	517	60
8	500	60
9	484	60
10	461	60
11	448	60
12	434	60
13	350	60
14	250	65
15	100	0
16	60	0

1. STEREO DELAY

No	Delay	Right Delay	Left F.B.	Right F.B.
1	400	200	51	72
2	375	187	51	72
3	352	176	40	72
4	326	163	40	72
5	312	156	40	72
6	300	150	40	72
7	288	144	40	66
8	277	138	40	66
9	267	133	30	66
10	258	129	38	73
11	250	125	37	73
12	241	120	36	73
13	238	119	36	73
14	230	115	37	74
15	222	111	38	73
16	214	107	37	73

1. FLANGER

No	Mod. Freq	Pitch. Depth	Left F.B.	Right F.B.
1	2.79	30	38	42
2	2.52	40	42	38
3	2.33	40	38	42
4	2.25	40	38	42
5	2.10	40	42	38
6	1.99	40	38	42
7	1.75	40	42	38
8	1.61	50	38	42
9	1.34	50	42	38
10	1.22	70	58	62
11	1.00	70	62	58
12	0.80	70	62	58
13	0.65	70	58	62
14	0.54	70	68	72
15	0.42	70	68	72
16	0.16	70	68	72

1. CHORUS

No	Mod. Freq.	Pitch. Depth	IHFR
1	5.00	15	-3(0)
2	4.74	15	-4(0)
3	4.39	15	-4(0)
4	4.12	15	-4(0)
5	3.90	30	-4(0)
6	3.67	30	-4(0)
7	3.32	30	-4(0)
8	3.02	30	-4(0)
9	2.87	30	-4(0)
10	2.63	40	-4(0)
11	2.33	40	-3(0)
12	1.99	40	-3(0)
13	1.70	40	-3(0)
14	1.35	40	-2(0)
15	1.00	70	-2(0)
16	0.50	70	-2(0)

14. REVERB+DELAY

No	Rev Time	Room Size	Left Delay	Right Delay	Left F.B.	Right F.B.	Rev level
1	2.90	39	375	187	48	82	80%
2	2.90	39	326	163	28	67	80%
3	2.90	39	300	150	28	67	80%
4	2.90	39	277	138	28	67	80%
5	2.40	39	258	129	28	60	80%
6	2.40	39	241	120	28	49	80%
7	2.40	39	230	115	28	49	80%
8	2.40	39	211	107	28	49	80%
9	2.10	26	375	187	48	82	90%
10	2.10	26	326	163	28	67	90%
11	1.50	26	300	150	28	67	90%
12	1.50	26	277	138	28	67	90%
13	1.50	26	258	129	28	60	90%
14	1.50	26	241	120	28	49	90%
15	1.00	26	230	115	28	49	90%
16	1.00	26	211	107	28	49	90%

15. REVERB+FLANGER

No	Rev Time	Room Size	Mod. Freq.	Pitch. Depth	Left F.B.	Rev level
1	2.90	39	2.52	40	40	90%
2	2.90	39	2.25	40	40	90%
3	2.90	39	1.99	40	40	90%
4	2.90	39	1.61	50	40	90%
5	2.90	39	1.22	70	60	90%
6	2.90	39	0.80	70	60	90%
7	2.90	39	0.54	70	70	90%
8	2.90	39	0.16	70	70	90%
9	1.50	26	2.52	40	40	90%
10	1.50	26	2.25	40	40	90%
11	1.50	26	1.99	40	40	90%
12	1.50	26	1.61	50	40	90%
13	1.50	26	1.22	70	60	90%
14	1.50	26	0.80	70	60	90%
15	1.00	26	0.54	70	70	90%
16	1.00	26	0.16	70	70	90%

1. REVERB+CHORUS

No	Rev Time	Room Size	Mod. Freq.	Pitch. Depth	Left F.B.	Rev level
1	2.90	39	4.74	40	100	90%
2	2.90	39	4.12	40	100	90%
3	2.90	39	3.67	40	100	90%
4	2.90	39	3.02	40	100	90%
5	2.90	39	2.63	40	100	90%
6	2.90	39	1.99	40	100	90%
7	2.90	39	1.35	70	100	90%
8	2.90	39	0.50	70	100	90%
9	1.50	26	4.74	40	100	90%
10	1.50	26	4.12	40	100	90%
11	1.50	26	3.67	40	100	90%
12	1.50	26	3.02	40	100	90%
13	1.50	26	2.63	40	100	90%
14	1.50	26	1.99	40	100	90%
15	1.00	26	1.35	70	100	90%
16	1.00	26	0.50	70	100	90%

8. CARACTERISTIQUES TECHNIQUES

Voies d'entrees mono

Entrées micro symétrisées électroniquement, configuration discrète

Bande passante 10 Hz à 55 kHz, +/-3 dB

Distorsion (THD & N) 0,005 % à + 4 dBu, 1 kHz

Plage de réglage 0 dB à 60 dB (MIC)

Rapport signal/bruit 115 dB

Entrées ligne symétrisées électroniquement

Bande passante 10 Hz à 55 kHz, +/-3 dB

Distorsion (THD & N) 0,005 % à + 4 dBu, 1 kHz

Plage de sensibilité + 15 dBu à - 45 dBu

Voies d'entrées stéreo

Entreeigne symétrique/non symétrique

Bande passante 10 Hz à 55 kHz, +/-3 dB

Distorsion (THD & N) 0,005 % à + 4 dBu, 1 kHz

Impedances

Entrées micro 1,4 kOhm

Retour d'insert de voie 2,5 kOhms

Autres entées 10 kOhms ou plus

Sortie «Tape out» 1 kOhm

Autres sorties 120 Ohms

Egalisation

Aigus (HI) forme «shelve» ± 15 dB à 12 kHz

Mediums (MID) forme en cloche ± 15 dB de 100 Hz à 8 kHz

Medium-aigus (Hi Mid) stereo ± 15 dB à 3 kHz

Medium-graves (Mid Low) stereo ± 15 dB à 500 Hz

Graves (LOW) forme «shelve» ± 15 dB à 80 Hz

Filtre coupe-bas 75 Hz, 18 dB/octave

Section DSP

Convertisseurs A/N et N/A 24 bits

Résolution DSP 24 bits

Types d'effets RÉVERBÉRATIONS (Hall, Room, Vocal et Plate)

DELAY (mono et stéreo, durée max. 650 ms)

MODULATIONS (Chorus, Flanger & Reverb)

REVERB+DELAY, REVERB+CHORUS, REVERB+FLANGER

Presets 256

Contrôles Sélecteur PRESET à 16 positions

Sélecteur VARIATION à 16 positions

Témoin déprétage

Sélecteur de MUTE avec tepoin

Section mixage

Niveau de bruit Fader à 0 dB, voie coupée : - 100 dBr (ref. : +4 dBu)

Fader à 0 dB toutes voies d'entrées affectées et régles au

gain unitaire: -90 dB (ref.: +4 dBu)

Niveau de sortie maximum + 22 dBu pour les sorties XLR symétriques

• 22 dBu pour les jacks 6,35 non symétriques

Plage de réglage des retours AUX de -∞ à +15 dB

Niveau de sortie AUX maximum +22 dBu

Alimentation

Courant secteur USA/Canada 100-120Valternatif,60Hz

Europe 210-240Valternatif,50Hz

Royaume-Uni/Australia 240 V alternative, 50Hz

Consommation 65 W

Fusible 100 - 120 V alternatif : T800mAL

210 - 240 V alternatif : T500mAL

Connecteur IEC 3 broches avec terre

Physiques

Dimensions (L x H x P) 495 x 38/117 x 495 mm

Poids net 7,8 kg

9. GARANTIE

1. CARTE DE GARANTIE

Pour bénéficier de cette garantie, l'acheteur doit completer et returner la carte de garantie incluse dans l'appareil dans un-delai de 10 jours à compter de la date d'achat.

Les informations prsentes dans cette carte sont destinées à permettre au constructeur de很好地 comprendre les conditions de vente du produit afin de fournir à l'utilisateur le service le plus efficace et le更好地 adapté.

Nous you demandons donc de la remplir avec le plus grand soin. Toute erreur ou omission serait susceptible d'invalider la garantie.

2. CONDITIONS DU RETOUR

2.1 Pour que la garantie soit appliquée, le produit doit etre returné dans son carton d'origine et etre protégé contre tout dommage pendant le transport.
2.2 Il doit être'accompagné d'une copie de votre facture d'achat ou d'une preuve de propriété valide, ainsi que de votre adresse précise et du numero de téléphone permettant de vous contacter.
2.3 Une description détaillée du problème constaté, jointe à l'envoi, pourra guider utiliser les techniciens de maintenance.
2.4 Vous doivent prétre à leur charge tous les frais d'acheminement de l'appareil, incluant d'eventuelles assurances.

3.1 LTO garantit cet apparéil contre tout défaut matériel ou de fabrication pendant une période d'un an à compter de la date d'achat sous réserve que vous ayez rempli et renvoyé la carte de garantie dans les délays.
3.2 Cette garantie n'est applicable qu'a l'acheteur original et n'est pas transférable à un acheteur de deuxieme intention.
3.3 Pendant la période de garantie, ALTO pourra?sir a sa convenance de replacer ou de réparer le produit defectueux, sans aucun frais de pieces ou de main d'oeuvre pour l'utilisateur si le problème entre bien dans le cadre de la garantie.
3.4 Cette garantie ne s'applique pas aux dommages causés dans les conditions suivantes :

• usage inapproprié, néligence ou utilisation non compatible avec les instructions fournies dans le mode d'emploi.
• usure normale de l'appareil.
• modification de l'appareil (de chaque nature qu'elle soit).
• dommages causés directement ou indirectement par la force majeure ou par toutes conditions extérieures.
• réparation ou intervention effectue par une personne non qualifiée.

Dans de tels cas, les frais restent à la charge de l'acheteur.

3.5 En aucun cas LTO ne pourrait être tenu pour responsable de dommages induits de chaque ordre qu'ils soient. Certains pays ou états n'autorisent pas ce type de limitation et cette exclusion peut évientuellesment ne pas s'appliquer à votre cas.
3.6 Cette garantie vous confere des droits specifiques, qui sont compatibles avec les lois de I'etat d'origine.
Vou陝 qu aeglement disposer dautres droits statutaires, variables d'un etat ou d'un pays à l'autre.
