SATDOCK4U2E - Autres accessoires informatique StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station d'accueil 4 baies pour disques durs SATA 2.5" et 3.5"
Modèle	SATDOCK4U2E
Marque	StarTech.com
Nombre de baies	4
Interfaces hôtes	2 x USB 2.0 Type A femelle, 4 x eSATA femelle
Interface disque	SATA 1.5/3.0/6.0 Gb/s
Taux de transfert max	USB 2.0 : 480 Mb/s, eSATA : 3 Gb/s
Chipset	Initio INIC1610P
Compatibilité disques	SATA 2.5" et 3.5", SSD, testé jusqu'à 2 To
Alimentation	Adaptateur universel 12 V CC, 6,5 A (câbles secteur AN/RU/EU inclus)
Dimensions	290,5 x 172,7 x 94,7 mm
Poids	1054 g
Ventilateurs	2 x 60 mm avec contrôle de vitesse
Témoins lumineux	4 témoins d'alimentation/activité (un par baie)
Boutons	Marche/Arrêt et éjection par baie
Compatibilité OS	Windows 2000/XP/Vista/7/Server 2003/2008 R2, Mac OS X, Linux
Garantie	2 ans
Température de fonctionnement	5 °C à 80 °C
Température de stockage	-40 °C à 70 °C
Humidité de fonctionnement	8 % à 90 % HR
Cycle d'insertion	15 000 cycles
Nettoyage et entretien	Débrancher avant nettoyage. Essuyer avec un chiffon sec et non pelucheux. Ne pas utiliser de nettoyants liquides ou abrasifs.
Sécurité	Utiliser uniquement l'adaptateur fourni. Manipuler les disques durs avec précaution. Ne pas exposer à l'humidité ou aux chocs.
Pièces détachées incluses	2 câbles USB 2.0, 4 câbles eSATA, adaptateur secteur, 3 cordons d'alimentation (AN/RU/EU), manuel

FOIRE AUX QUESTIONS - SATDOCK4U2E StarTech.com

Comment installer les disques durs dans le SATDOCK4U2E ?

Insérez les disques durs 2,5" ou 3,5" dans les baies en alignant les connecteurs. L'étiquette doit faire face à l'avant. Ensuite, branchez l'adaptateur secteur, connectez le câble USB ou eSATA à l'ordinateur, puis appuyez sur le bouton d'alimentation de chaque baie.

Quels types de disques durs sont compatibles ?

Le SATDOCK4U2E accepte les disques durs et SSD SATA de 2,5" et 3,5" avec des vitesses de 1,5, 3,0 ou 6,0 Gb/s. Il est testé jusqu'à 2 To de capacité par disque.

Dois-je installer un pilote pour utiliser la station d'accueil ?

Non, aucun pilote n'est nécessaire. La station est reconnue nativement sous Windows, Mac OS X et Linux. Les disques nouvellement installés doivent être initialisés via l'outil de gestion des disques du système d'exploitation.

Puis-je utiliser la station d'accueil avec un seul câble eSATA ?

Oui, mais pour accéder à tous les disques via eSATA, votre port hôte doit prendre en charge la fonctionnalité de multiplicateur de ports (port multiplier). Sinon, un seul disque sera accessible.

Comment éjecter un disque en toute sécurité ?

Assurez-vous que le disque n'est pas utilisé par le système (aucune activité lumineuse clignotante). Retirez-le logiquement via le système d'exploitation, puis appuyez sur le bouton d'alimentation de la baie pour éteindre le disque. Ensuite, appuyez sur le bouton d'éjection pour retirer le disque.

La station d'accueil supporte-t-elle le remplacement à chaud (hot-swap) ?

Oui, le SATDOCK4U2E supporte le hot-swap. Vous pouvez insérer ou retirer des disques sans éteindre la station, à condition de respecter la procédure d'éjection sécurisée de votre système d'exploitation.

Que signifient les témoins lumineux sur la station ?

Chaque baie possède un témoin lumineux intégré au bouton d'alimentation. Lorsqu'il est allumé en continu, le disque est sous tension et accessible. S'il clignote, une activité de lecture/écriture est en cours.

Quelle est la vitesse maximale de transfert ?

En USB 2.0, le taux de transfert maximal est de 480 Mb/s. En eSATA, il atteint 3 Gb/s. Les performances réelles dépendent de la vitesse du disque et de la configuration.

Puis-je utiliser la station avec un ordinateur portable et un PC de bureau en même temps ?

Oui, le SATDOCK4U2E permet de connecter les baies à plusieurs ordinateurs simultanément via différents câbles. Par exemple, vous pouvez brancher les baies 1/2 sur un PC via USB et les baies 3/4 sur un autre via eSATA.

Comment nettoyer et entretenir la station d'accueil ?

Débranchez toujours l'adaptateur secteur avant le nettoyage. Utilisez un chiffon doux et sec pour essuyer le boîtier. N'utilisez pas de produits liquides ou abrasifs. Évitez l'exposition à l'humidité et aux températures extrêmes.

MODE D'EMPLOI SATDOCK4U2E StarTech.com

Station d'Accueil 4 Baies USB 2,0/3,0 eSATA vers Disques Durs SATA 2,5"-3,5"

*Le produit actuel peut varier de la photos

FR: Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuillez visiter www.startech.com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matières

Introduction....1

Contenu de l'Emballage .... 1

Configuration Requise....1

SATDOCK4U2E - Vue de dessus....2

SATDOCK4U2E - Vue arrière .... 2

SATDOCK4U3E - Vue de dessus.... 3

SATDOCK4U3E - Vue arrière .... 3

Installation 4

Installation du Matériel....4

Installation du Logiciel....5

En utilisant le périphérique de stockage ....5

Spécifications....7

Informations sur la Garantie 8

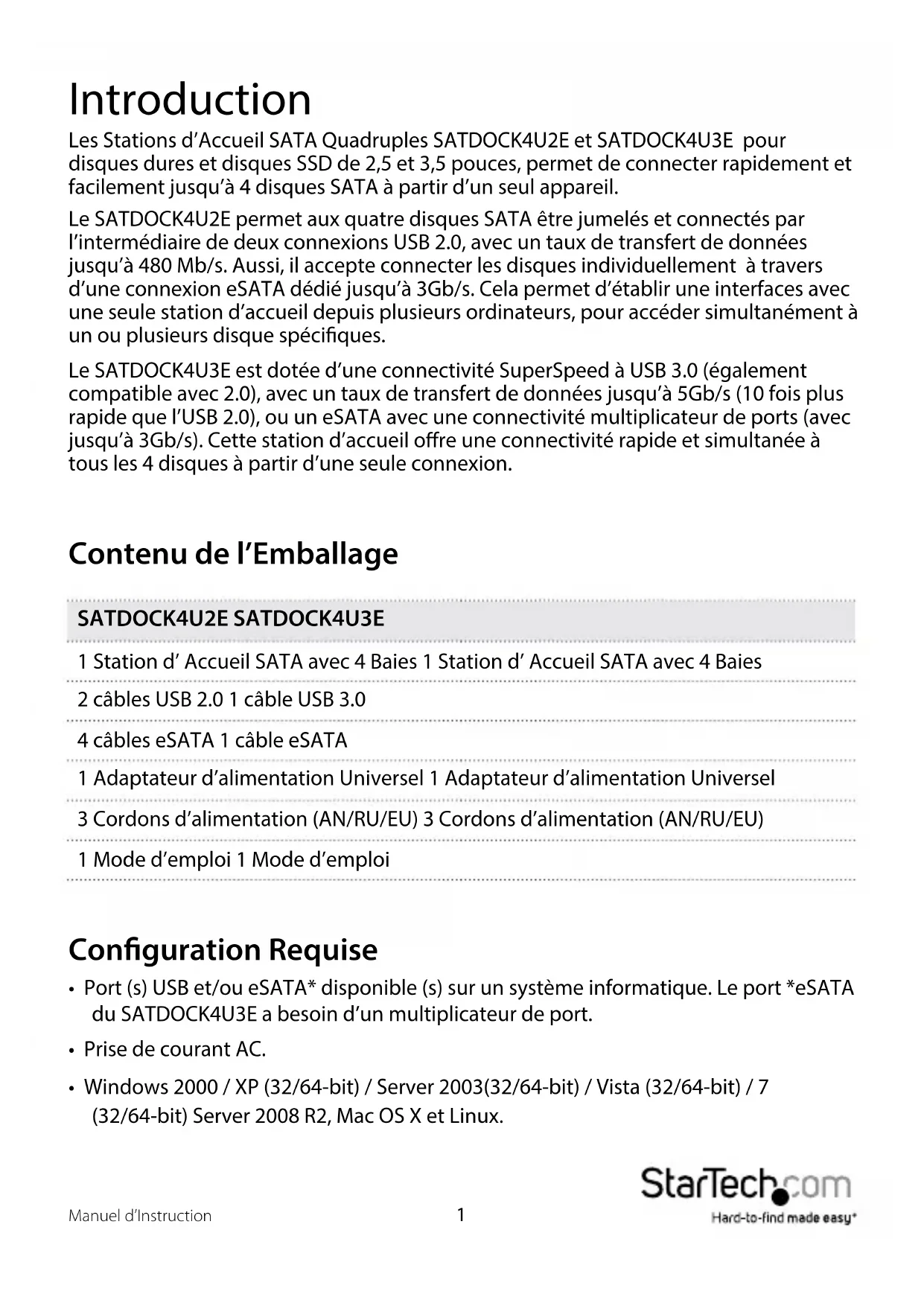

Introduction

Les Stations d'Accueil SATA Quadruples SATDOCK4U2E et SATDOCK4U3E pour disques dures et disques SSD de 2,5 et 3,5 pouces, permet de connecter rapidement et facilement jusqu'à 4 disques SATA à partir d'un seul appareil.

Le SATDOCK4U2E permet aux quatre disques SATA être jumelés et connectés par l'intermédiaire de deux connexions USB 2.0, avec un taux de transfert de données jusqu'à 480 Mb/s. Aussi, il accepte connecter les disques individuellement à travers d'une connexion eSATA dédié jusqu'à 3Gb/s. Cela permet d'établir une interfaces avec une seule station d'accueil depuis plusieurs ordinateurs, pour accéder simultanément à un ou plusieurs disque spécifiques.

Le SATDOCK4U3E est dotée d'une connectivité SuperSpeed à USB 3.0 (également compatible avec 2.0), avec un taux de transfert de données jusqu'à 5Gb/s (10 fois plus rapide que l'USB 2.0), ou un eSATA avec une connectivité multiplicateur de ports (avec jusqu'à 3Gb/s). Cette station d'accueil offre une connectivité rapide et simultanée à tous les 4 disques à partir d'une seule connexion.

Contenu de l'Emballage

1 Station d' Accueil SATA avec 4 Baies 1 Station d' Accueil SATA avec 4 Baies

2 câbles USB 2.0 1 câble USB 3.0

4 câbles eSATA 1 câble eSATA

1 Adaptateur d'alimentation Universel 1 Adaptateur d'alimentation Universel

3 Cordons d'alimentation (AN/RU/EU) 3 Cordons d'alimentation (AN/RU/EU)

1 Mode d'emploi 1 Mode d'emploi

Configuration Requise

• Port (s) USB et/ou eSATA* disponible (s) sur un système informatique. Le port *eSATA du SATDOCK4U3E a besoin d'un multiplicateur de port.
• Prise de courant AC.
• Windows 2000 / XP (32/64-bit) / Server 2003(32/64-bit) / Vista (32/64-bit) / 7 (32/64-bit) Server 2008 R2, Mac OS X et Linux.

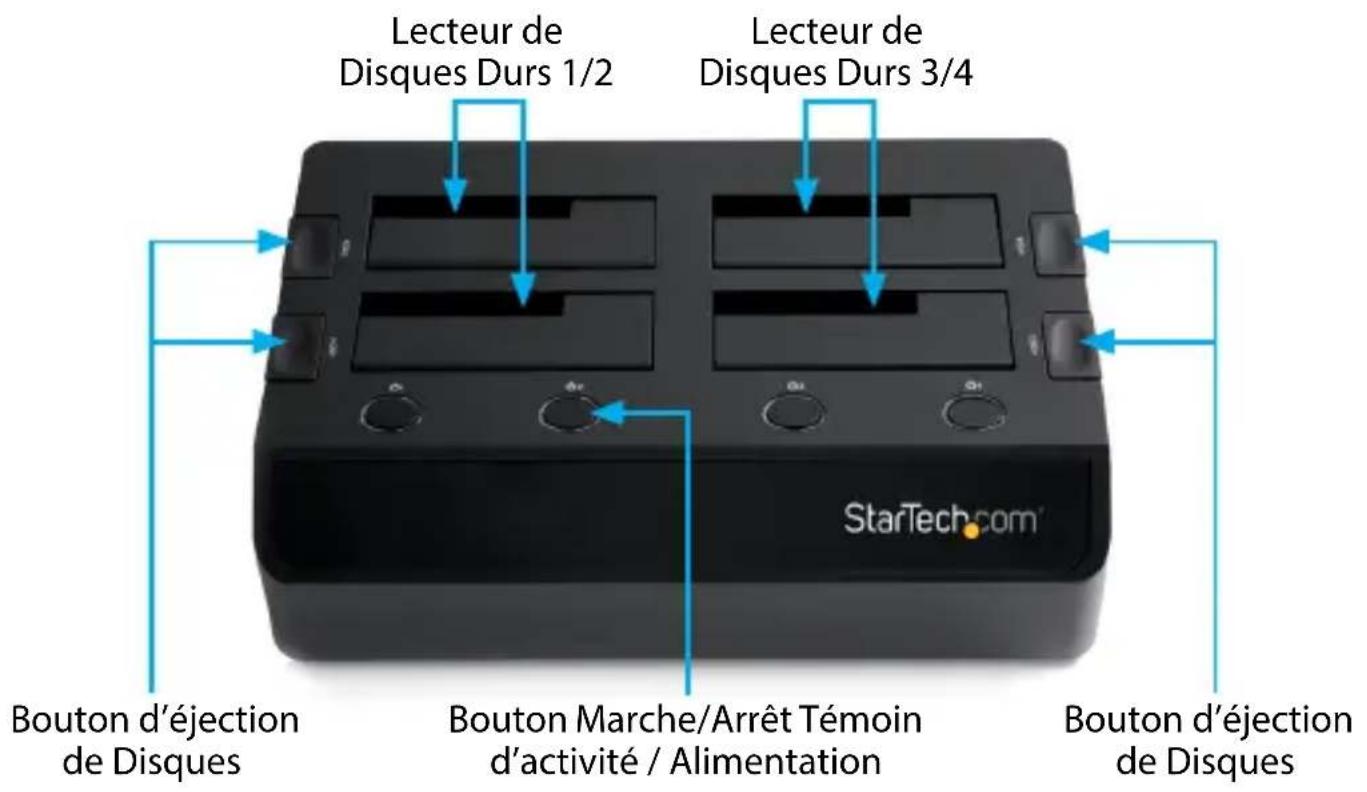

SATDOCK4U2E - Vue de dessus

Lecteur de Disques Durs 1/2 Lecteur de Disques Durs 3/4 Bouton d'éjection de Disques Bouton Marche/Arrêt Témoin d'activité / Alimentation Bouton d'éjection de Disques StarTech.com

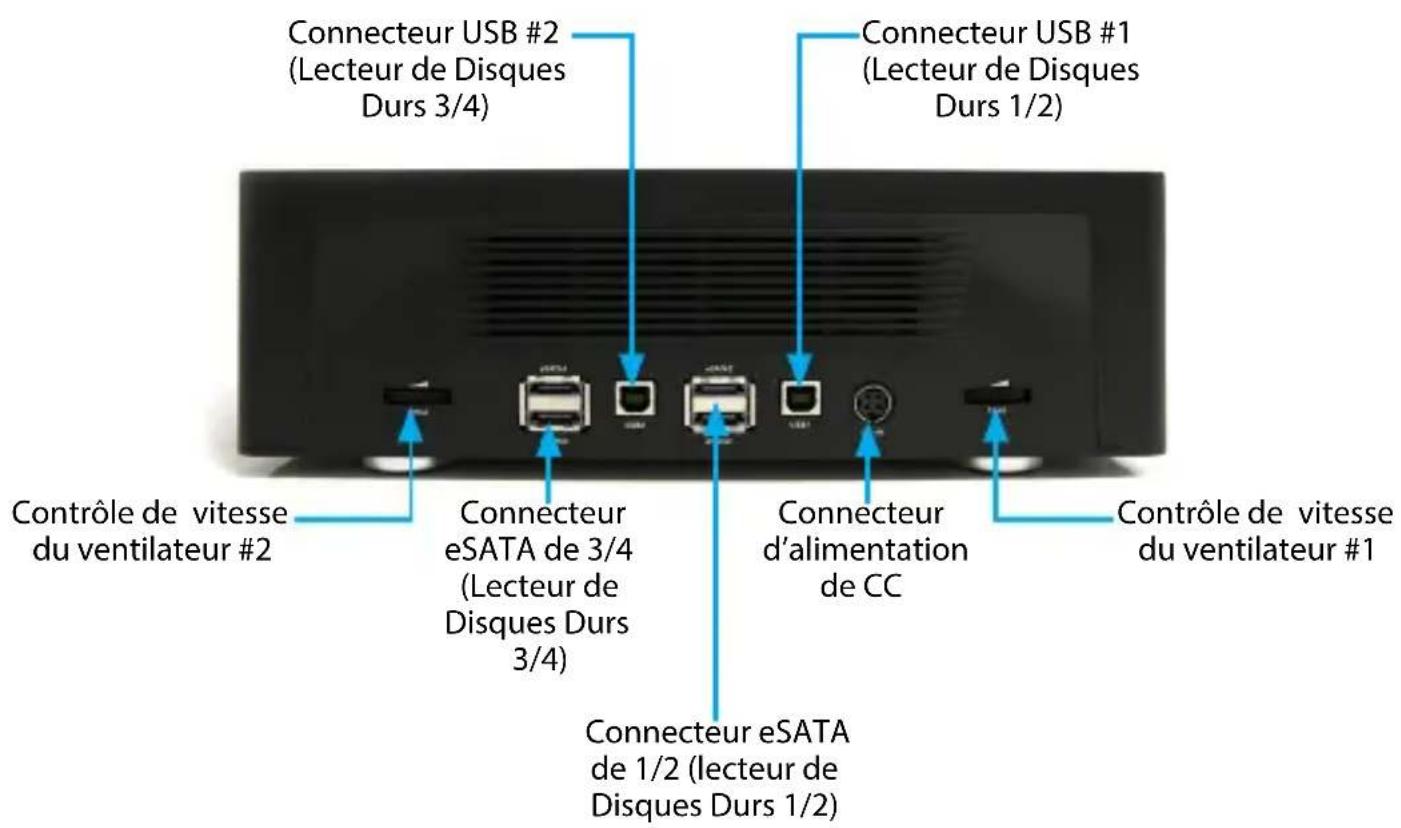

SATDOCK4U2E - Vue arrière

Connecteur USB #2 (Lecteur de Disques Durs 3/4) Connecteur USB #1 (Lecteur de Disques Durs 1/2) Contrôle de vitesse du ventilateur #2 Connecteur eSATA de 3/4 (Lecteur de Disques Durs 3/4) Connecteur d'alimentation de CC Connecteur eSATA de 1/2 (lecteur de Disques Durs 1/2) Contrôle de vitesse du ventilateur #1

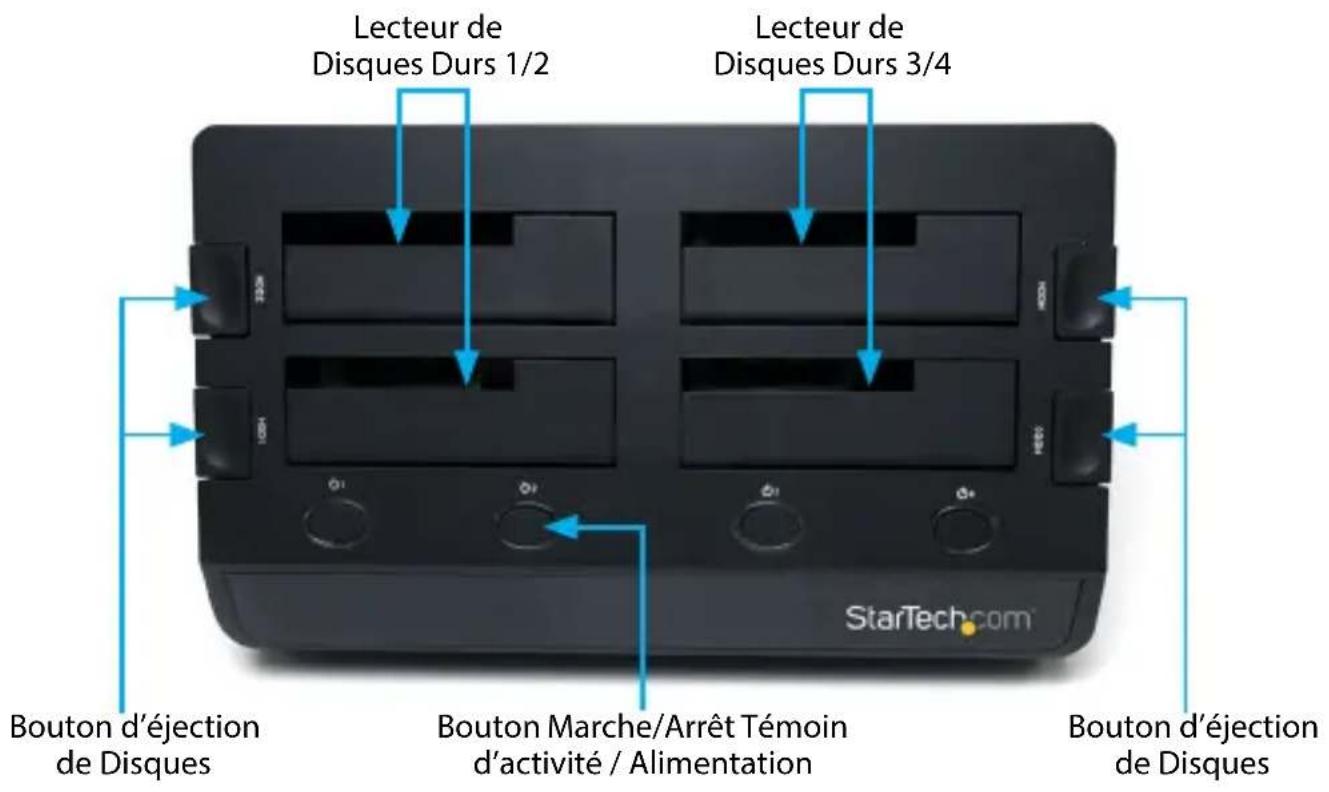

SATDOCK4U3E - Vue de dessus

Lecteur de Disques Durs 1/2 Lecteur de Disques Durs 3/4 Bouton d'éjection de Disques Bouton Marche/Arrêt Témoin d'activité / Alimentation Bouton d'éjection de Disques StarTech.com

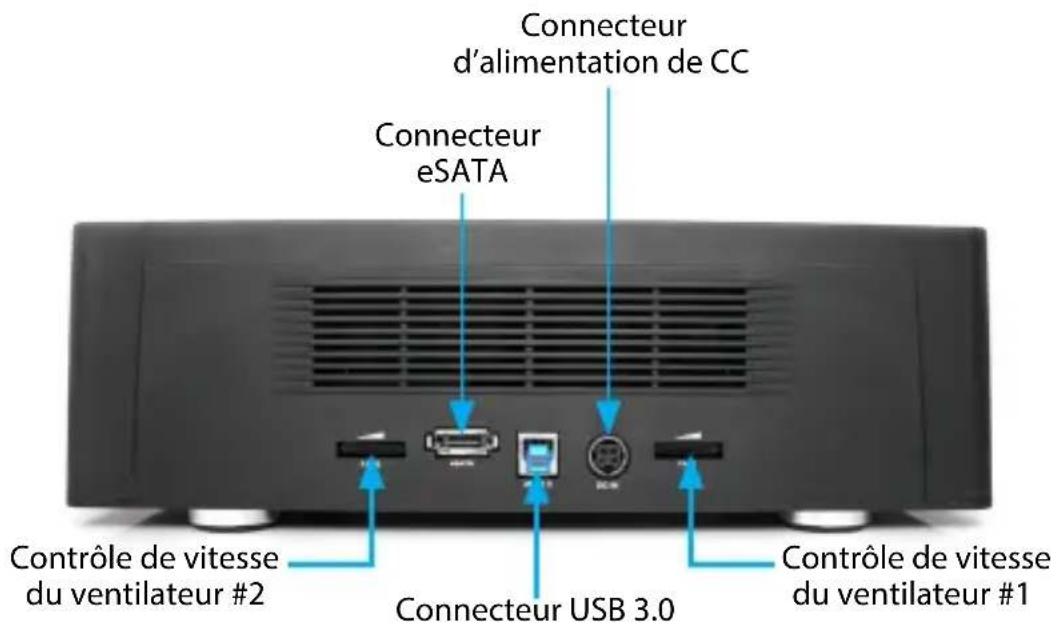

SATDOCK4U3E - Vue arrière

Connecteur d'alimentation de CC Connecteur eSATA Contrôle de vitesse du ventilateur #2 Connecteur USB 3.0 Contrôle de vitesse du ventilateur #1

Installation

ATTENTION! Les disques durs ont besoin d'une manipulation minutieuse, en particulier lorsqu'ils sont transportés. Si vous ne faites pas attention celui-là peut entraîner de pertes de données. Manipulez toujours les disques durs et périphériques de stockage avec prudence.

Installation du Matériel

1. Branchez l'adaptateur d'alimentation externe (de la station d'accueil de disques durs) à une prise de courant alternatif.

2. Insérez le (s) disque (s) dur (s) de 2,5 "ou 3,5" dans le (s) slot (s) de chargement. Assurez-vous que les connecteurs des unités de disques durs sont correctement alignés (au même coin) des slots (qui présentent une découpe dans la porte). L'étiquette sur le (s) disque (s) dur (s) doit faire face à l'avant de la station d'accueil SATA.

3. SATDOCK4U2E : Connectez les baies de lecteur de disque dur 1/2 à l' (aux) ordinateur (s) soit en utilisant, un câble USB (USB1) ou deux câbles eSATA (eSATA 1/2). Connecter les baies de lecteur du disque dur 3/4 au (x) même (s) ordinateur (s) ou à différente (s) soit en utilisant, un seul Câble USB (USB2) ou deux câbles eSATA (eSATA 3/4).

SATDOCK4U3E : Branchez la station d'accueil de disques durs à un port USB ou eSATA disponible sur le l'ordinateur, avec le câble USB fourni ou un câble eSATA. L'ordinateur peut être allumé ou éteint.

Remarque : Si vous utilisez eSATA, s'il vous plaît, noter que le port eSATA sur le hôte de l'ordinateur doit fournir support de multiplicateur de Port. Si le port eSATA n'offre pas de support de multiplicateur de ports, seulement l'un des disques durs SATA installés sera accessible.

1. Appuyez sur les boutons d'alimentation (sur le haut de la station d'accueil de disques durs) pour chacune des baies qui contenir un disque dur. Le témoin d'activité autour des boutons d'alimentation doit s'allumer.

2. Pour enlever le disque dur, assurez-vous qu'il n'est pas utilisé par l'ordinateur et el le témoin d'activité ne clignote pas. Ensuite, démonter ou désinstaller le lecteur de disque du système l'exploitation (OS) (voir la documentation de votre système d'exploitation). Appuyez sur le bouton d'alimentation appropriée pour éteindre le disque dur et attendez que le lecteur se mise hors tension. Pour sortir le disque, appuyez sur le bouton d'éjection (des disques) qui est au-dessus de la station d'accueil de disque dur, puis retirez-le du slot.

Installation du Logiciel

Aucune installation de pilote est nécessaire pour pris en charge les systèmes d'exploitation, cette Station d'Accueil de disques durs est supporté nativement, donc les pilotes sont déjà installés.

En utilisant le périphérique de stockage

Windows 2000/XP/Vista/7

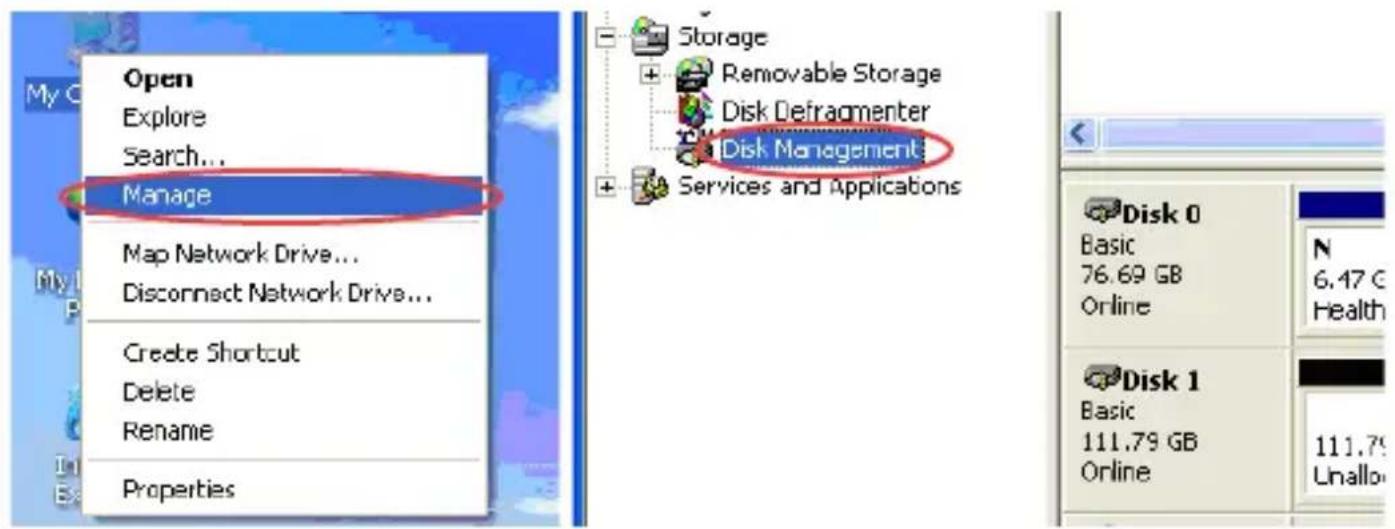

Si vous utilisez un nouveau disque dur qui ne contient pas de données, alors vous devez d'abord le préparer pour une utilisation. Sur le bureau, faites un clic droit sur "Poste de travail" ("Ordinateur" dans Vista / 7), puis sélectionnez "Gérer". Dans la nouvelle fenêtre Gestion de l'ordinateur, sélectionnez Gestion des disques à partir du panneau gauche de la fenêtre.

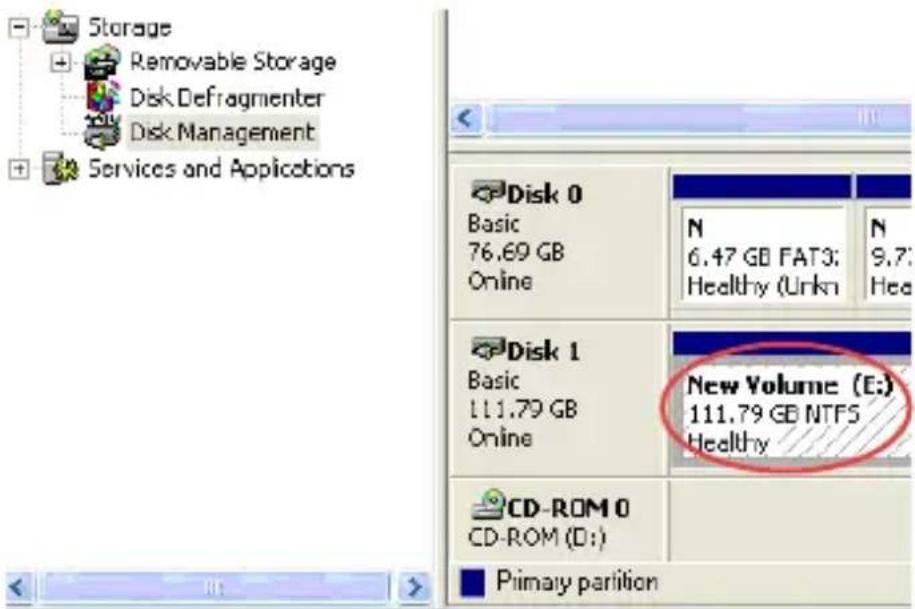

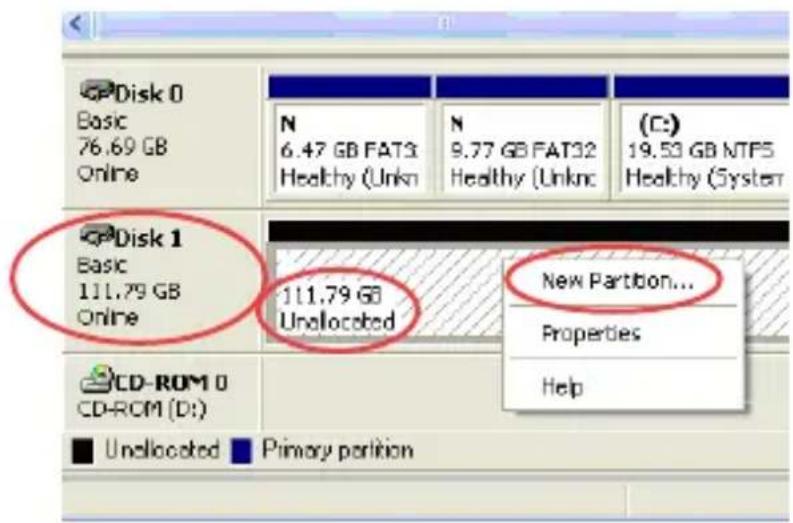

Localisez le disque qui dit qu'il est "non alloué" (vérifier la capacité du disque dur de confirmer que c'est le bon), puis faites un clic droit dans la partie qui dit "non alloué" et sélectionner "Nouvelle partition".

L'Assistant de Nouvelle Partition s'affiche. Suivez les instructions de l'assistant pour terminer la configuration du lecteur. Une fois terminé, le disque devrait apparaître comme «saines» avec une lettre de lecteur attribuée (i.e. E:). Cette lettre de lecteur doit maintenant apparaître dans le poste de travail.

Si vous installez un disque dur qui possède déjà des données, après d'avoir le branché, le lecteur devrait apparaître automatiquement avec une lettre de lecteur attribuée à l'intérieur de Poste de travail.

Spécifications

	SATDOCK4U2E SATDOCK4U3E
Nombre de Lecteur 4
Interface de Bus	USB 2.0SATA version 2.x	USB 3.0SATA version 2.x
Identification du Chipset	Initio INIC1610P JMicron JM321 + JM539
Connecteurs Externes	2 - USB Femelle type A4 - eSATA Femelle	1 - USB 3.0 Femelle type B1 - eSATA Femelle
Témoins d'Activité	4 - Alimentation du disque4 - Activité du Disque
Ventilateurs 2 - 60mm
Taux Maximum de Transfert de Données	USB 2.0: 480Mb/seSATA: 3Gb/s	USB 3.0: 5Gb/seSATA: 3Gb/s
Compatibilité avec les Disques Durs	Lecteurs compatibles avec SATA 2,5 "/ 3,5" et 1.5/3.0/6.0 Gb/s,testé jusqu'à 2,0 to de capacité
Cycle d'Insertion 15,000 cycles
Adaptateur d'Alimentation	12 DC, 6,5 A
Température de Fonctionnement	5°C ~ 80°C
Température de Stockage	-40°C ~ 70°C
Humidité Humidité relative de 8 % ~ 90 %
Dimensions 290,5mm x 172,7mm x 94,7mm
Poids du Produit 1054g 1020g
Compatibilité Système d'Exploitation	Windows 2000/ XP(32/64-bit)/ Server 2003(32/64-bit)/ Vista(32/64-bit)/ 7(32/64-bit)/ Server 2008 R2,Mac OS X, et Linux

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads

Informations sur la Garantie

Ce produit est couvert par une garantie de deux ans.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de Responsabilité

En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.

Hard-to-find made easy. à StarTech.com, ce n'est pas un slogan. C'est une promesse.

StarTech.com est votre source unique pour chaque partie de connectivité dont vous avez besoin. De la dernière technologie pour les produits existants - et toutes les pièces qui relient l'ancien au nouveau - nous pouvons vous aider à trouver les pièces qui relient vos solutions.

Nous rendons facile le fait de localiser les pièces, et nous les livrons rapidement partout où elles doivent aller. Il suffit de parler à l'un de nos conseillers techniques ou de visiter notre site Web. Vous serez connecté en un rien de temps aux produits dont vous avez besoin.

Visitez www.startech.com pour des informations complètes sur tous les produits StarTech.com et d'accéder à des ressources exclusives et gain de temps des outils.

StarTech.com est un fabricant de pièces de connectivité et de technologie certifié ISO 9001. StarTech.com a été fondé en 1985 et exerce ses activités aux Etats-Unis, au Canada, au Royaume-Uni et à Taiwan, desservant un marché mondial.
