SSMU - Accessoire de projecteur Chief - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support d'interface universel
Marque	Chief
Modèle	SSMU
Capacité de poids	25 lb (11.34 kg)
Matériau	Acier
Type d'installation	En ligne entre le projecteur et le support
Réglage	Pieds réglables en hauteur
Fonctions de sécurité	Vis de sécurité optionnelles (incluses)
Composants inclus	Plaque d'interface (A), support de plaque de base (B), pieds (C) x4, écrous à oreilles (D) (SSBU uniquement), kit de quincaillerie universel, kit de sécurité
Outils requis	Tournevis cruciforme, clé à douille, clé hexagonale, clé de sécurité (5/32")
Compatibilité	Support UL Listed RSA ou RSM
Dimensions (plaque d'interface)	Environ 6 x 6 pouces
Poids approximatif	2 lb
Entretien	Vérifier périodiquement le serrage des fixations
Certifications de sécurité	UL Listed lorsqu'il est utilisé avec un support compatible

FOIRE AUX QUESTIONS - SSMU Chief

Quel est le poids maximal du projecteur supporté par le support d'interface SSMU ?

Le poids combiné maximal de tous les composants attachés au support SSMU est de 25 lb (11.34 kg). Dépasser cette limite peut entraîner des blessures graves ou des dommages.

Quels projecteurs sont compatibles avec le Chief SSMU ?

Le SSMU est un support d'interface universel conçu pour s'adapter à la plupart des projecteurs avec des motifs de trous de montage standard. Utilisez les vis incluses (M2.5, M3, M4, M5, M6) pour correspondre aux filetages de votre projecteur. Des vis longues en option sont disponibles pour les projecteurs avec surfaces surélevées.

Comment installer le support SSMU sur mon projecteur ?

D'abord, retirez les adaptateurs de vis des pieds. Ensuite, fixez les adaptateurs au projecteur à l'aide des vis appropriées. Ajustez les écrous de réglage en hauteur, fixez les pieds et verrouillez-les. Enfin, montez la plaque principale sur les pieds et fixez la plaque de base à votre support. Consultez le manuel pour les étapes détaillées.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme (#2), d'une clé à douille de 1/4" ou d'une clé hexagonale, et d'une clé de sécurité de 5/32" (incluse). Certaines étapes peuvent nécessiter une clé standard.

Puis-je utiliser le SSMU avec un support Chief RSA ou RSM ?

Oui, le SSMU est conçu pour être fixé aux supports Chief RSA ou RSM UL Listed. Suivez le manuel d'installation du support pour fixer le SSMU.

Des vis de sécurité sont-elles incluses ?

Oui, le SSMU comprend un kit de sécurité All Points avec deux vis 10-24 x 1/4" et quatre vis de sécurité à tête cylindrique 8-32 x 3/8" (pour SSBU). Vous pouvez les installer dans les pieds pour éviter le vol.

Comment ajuster la hauteur du projecteur ?

Chaque pied a un écrou de réglage en hauteur qui peut être tourné pour lever ou abaisser le pied. Assurez-vous que tous les écrous sont réglés au même niveau pour un montage uniforme. Ajustez-les aussi bas que possible tout en gardant un dégagement.

Quelle est la différence entre SSBU et SSMU ?

Le SSMU a une plaque d'interface avec une base hexagonale, tandis que le SSBU a une base carrée. Les deux utilisent les mêmes pieds. Le SSBU comprend des écrous à oreilles et des vis supplémentaires pour le montage. La capacité de poids et les principes d'installation sont identiques.

Comment nettoyer et entretenir le support SSMU ?

Vérifiez périodiquement toutes les fixations pour leur serrage. Essuyez avec un chiffon sec. N'utilisez pas de nettoyants abrasifs ou de solvants.

Le SSMU peut-il être utilisé à l'extérieur ?

Non, le SSMU est conçu pour une utilisation en intérieur uniquement. L'utiliser à l'extérieur peut causer des dommages et annuler la garantie.

MODE D'EMPLOI SSMU Chief

Pattes de fixation d'interface universelles

Milestone AV Technologies, ses filiales et entreprises affiliées (« Milestone ») ont fait en sorte que ce manuel soit exact et exhaustif. Cependant, Milestone ne garantit pas que les informations mentionnées au présent document couvrent tous les aspects, conditions ou variations dans le détail ; pas plus qu'elle ne fournit de solution pour chaque imprévu lié au type d'installation ou d'utilisation de ce produit. Les informations mentionnées au présent document sont susceptibles d'être modifiées sans aucun préavis ni obligation. Milestone ne consent aucune garantie, expresse ou implicite, au titre des informations contenues dans le présent document. Milestone ne garantit pas que les informations mentionnées au présent document soient exactes, exhaustives et suffisantes.

Chief® est une marque déposée de Milestone AV Technologies. Tous droits réservés.

DIRECTIVES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT : Un AVERTISSEMENT vous indique qu'il existe un risque de blessures graves ou de décès si vous ne suivez pas les instructions.

MISE EN GARDE : Une MISE EN GARDE vous indique qu'il existe un risque de dommages ou de destruction du matériel si vous ne suivez pas les instructions correspondantes.

AVERTISSEMENT : Le fait de ne pas lire, de ne pas bien comprendre et de ne pas suivre toutes les instructions peut entraîner des blessures corporelles graves, endommager l'équipement ou annuler la garantie du fabricant ! Il est de la responsabilité de l'installateur de s'assurer que tous les composants sont correctement montés et installés conformément aux instructions fournies.

AVERTISSEMENT : Une résistance structurelle non appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement ! Il est de la responsabilité de l'installateur de s'assurer que la structure à laquelle ce composant est attaché peut supporter cinq fois le poids total de l'équipement. Si nécessaire, renforcez la structure avant d'installer cet élément.

AVERTISSEMENT : Le dépassement de capacité de poids peut causer de graves blessures corporelles ou endommager le matériel ! Il est de la responsabilité de l'installateur de s'assurer que le poids total de tous les composants fixés au SSBU/SSMU ne dépasse pas 11,34 kg (25 lbs).

AVERTISSEMENT : N'utiliser ce système de montage que pour l'usage prévu conformément à ces directives. Ne pas utiliser d'accessoires non recommandés par le fabricant.

AVERTISSEMENT : Ne jamais faire fonctionner ce système de montage s'il est endommagé. Dans ce cas, renvoyer le système à un service technique pour examen et réparation.

AVERTISSEMENT : Ne pas utiliser ce produit à l'extérieur.

--RANGER CES CONSIGNES EN LIEU SÛR--

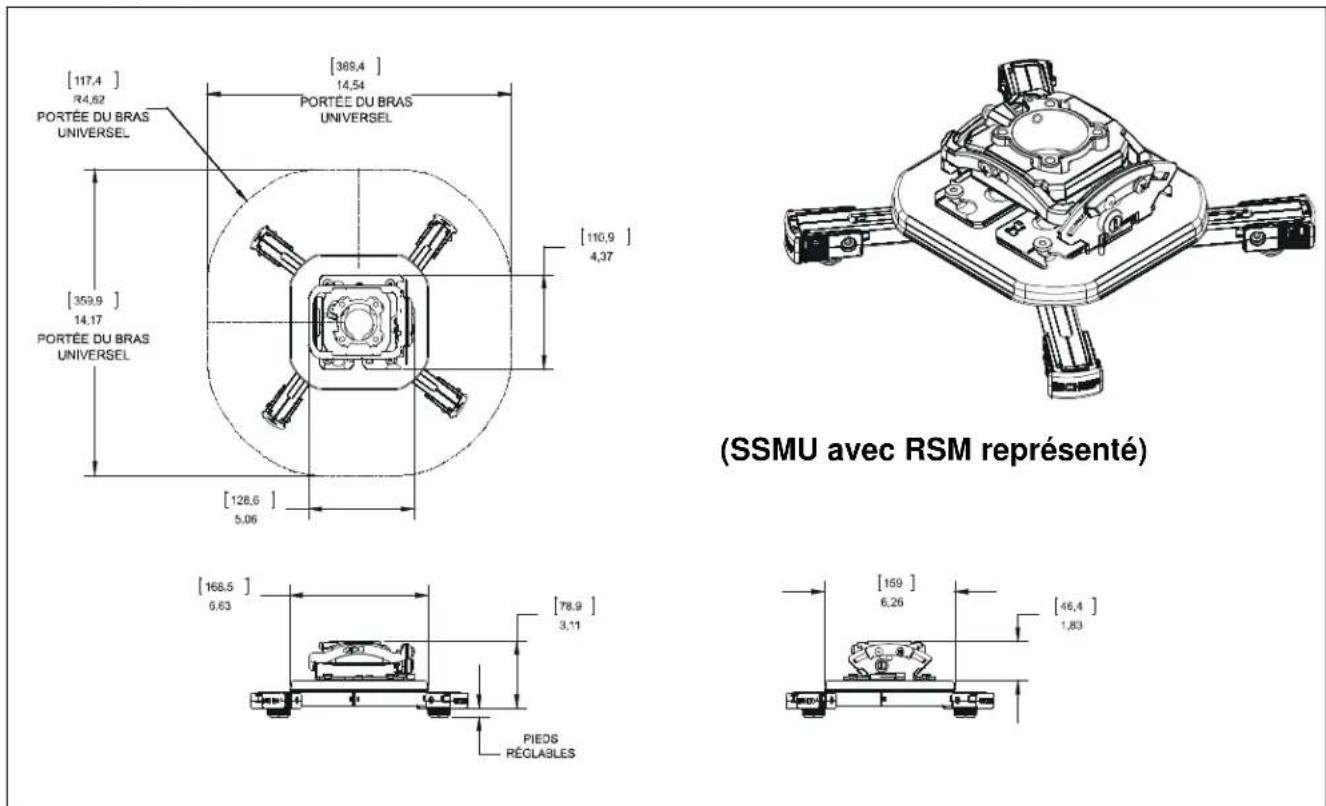

DIMENSIONS

OUTILS NÉCESSAIRES À L'INSTALLATION

6,4 mm (1/4") (inclus) 4,0 mm (5/32") (sécurité) (inclus)

2

PIÈCES

[Kit de matériel d'interface pour projecteur universel]

K (4)
8-32 x 1/4"

L (4)
M2.5×10mm

M (4)
M3 x 10 mm

N (4)
M4 × 10 mm

P (4)
M5 x 14mm

Q (4)
M6 x 14mm

R (4)
M4

S (4)
1/4-20"

[Kit de sécurité All-Points]

E (2)
10-24×1/4"

F (4)
8-32×3/8"

[SSBU uniquement] [SSBU uniquement]

G (4)
10-24 x 3/8"
[SSBU uniquement]

H (1)
5/16-18 x 1/2"

[SSBU uniquement]

[Kit de matériel universel - Vis longues]

U (4)
M3 x 25mm

V (4)
M4 x 25mm

W (4)
M5 x 25mm

X (4)
M6 x 25mm

Y (4)
0,500 × 0,257 × 0,625

MONTAGE ET INSTALLATION

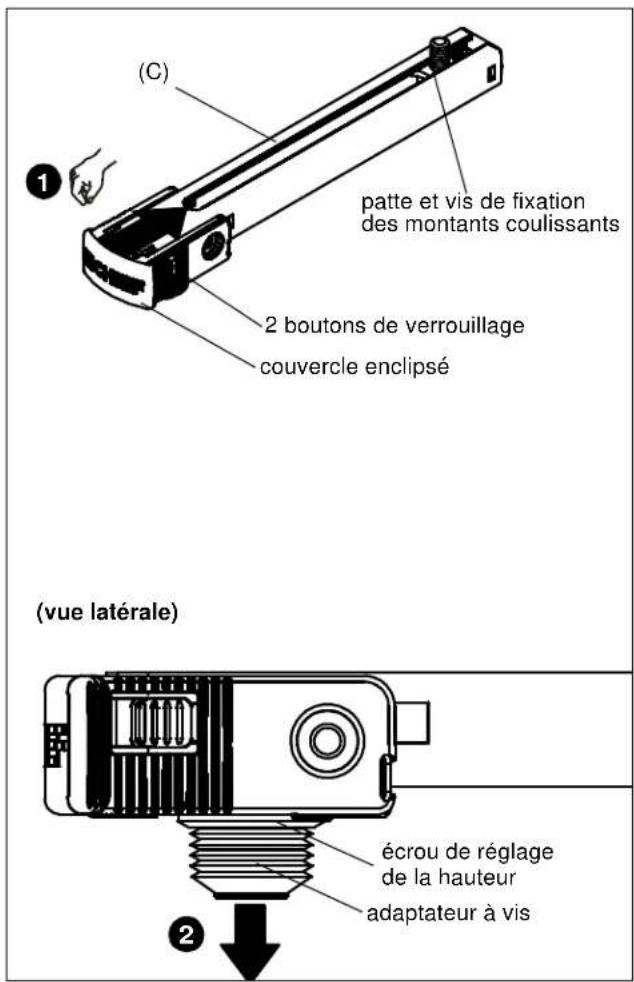

Retrait des adaptateurs à vis des pieds SSBU/SSMU

1. Appuyez fermement sur les boutons de verrouillage situés sur le pied SSBU/SSMU (C) en poussant simultanément le couvercle enclipsé vers la patte et la vis de fixation des montants coulissants fournis. (Voir la Figure 1)
2. L'adaptateur à vis et l'écrou de réglage de la hauteur fourni seront relâchés. Mettre de côté pour une utilisation ultérieure. (Voir la Figure 1)
3. Répétez les étapes 1-2 pour chaque pied à utiliser lors de l'installation.

Figure 1

Fixation du projecteur au SSBU/SSMU

AVERTISSEMENT : Le dépassement de capacité de poids peut causer de graves blessures corporelles ou endommager le matériel ! Il est de la responsabilité de l'installateur de s'assurer que le poids total de tous les composants fixés aux pattes d'interface SSBU/SSMU ne dépasse pas 11,34 kg (25 lbs).

1. Déterminez la taille de vis correcte à insérer dans le projecteur. Testez les vis Phillips (L, M, N, P ou Q) fournies jusqu'à ce que l'une d'entre elles rentre dans les trous du projecteur.

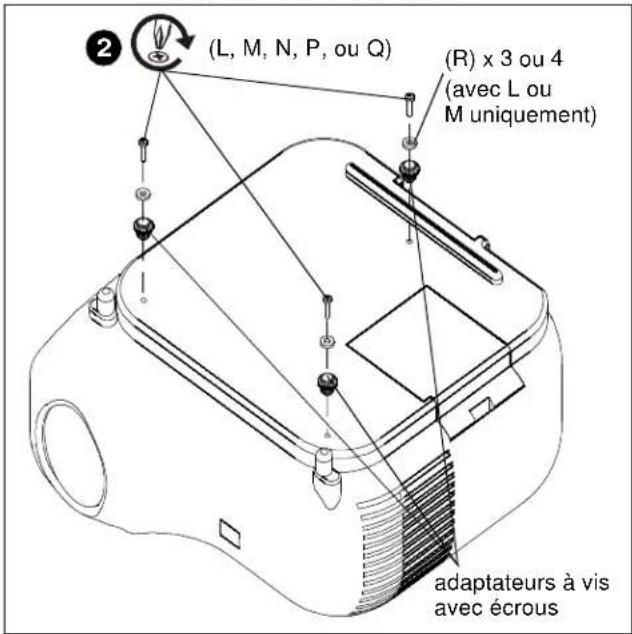

2. Insérez les vis dans les rondelles plates M4 (R), les adaptateurs à vis avec les écrous de réglage de la hauteur et dans les trous du projecteur. (Voir la Figure 2)

REMARQUE : Utilisez uniquement des rondelles (R) si vous utilisez des vis L ou M pour fixer les adaptateurs à vis au projecteur.

Figure 2

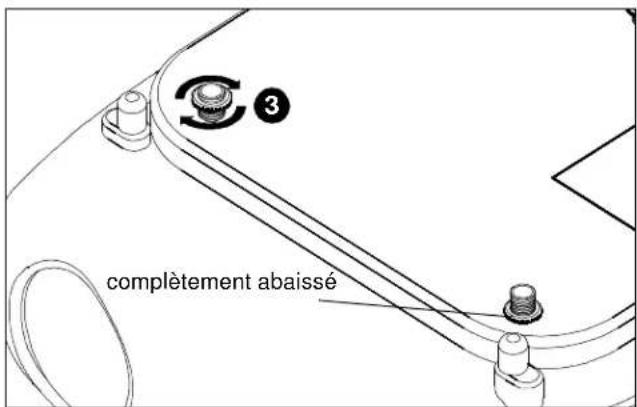

1. Ajustez les écrous de réglage de la hauteur au niveau souhaité. (Voir la Figure 3)

REMARQUE : Les écrous de réglage de la hauteur doivent être ajustés le plus bas possible en faisant en sorte que les pieds passent toujours sous toute surface surélevée sur le projecteur. Tous les écrous doivent être ajustés au même niveau pour assurer un montage uniforme.

IMPORTANT ! : Le Kit de matériel universel - Vis longues (voir dessin Pièces) en option peut être utilisé en cas d'interférence avec l'une des pièces du projecteur. Une plus grande hauteur est requise pour dégager les surfaces élevées du projecteur.

Figure 3

1. Placez les pieds du SSBU/SSMU (C) sur les adaptateurs à vis et les écrous de réglage de la hauteur. (Voir la Figure 4)

REMARQUE : Assurez-vous que les clips de bras de verrouillage sont en position verrouillée.

Figure 4

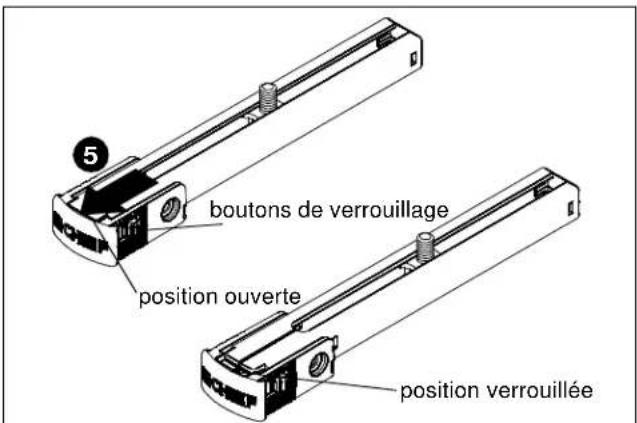

1. Appuyez fermement sur les boutons de verrouillage situés sur le pied du SSBU/SSMU (C) en repoussant simultanément le couvercle enclipsé de la patte de fixation des montants coulissants fournis, jusqu'à ce que le couvercle enclipsé soit en position verrouillée. (Voir la Figure 5)

2. Répétez l'étape 5 pour les autres pieds.

AVERTISSEMENT : Assurez-vous que les pieds sont verrouillés sur les écrous de réglage de la hauteur avec les clips de verrouillage. Si les pieds ne sont pas verrouillés correctement sur les adaptateurs, le projecteur pourrait tomber du support du SSBU/SSMU et causer DES BLESSURES GRAVES ou LA MORT !

Figure 5

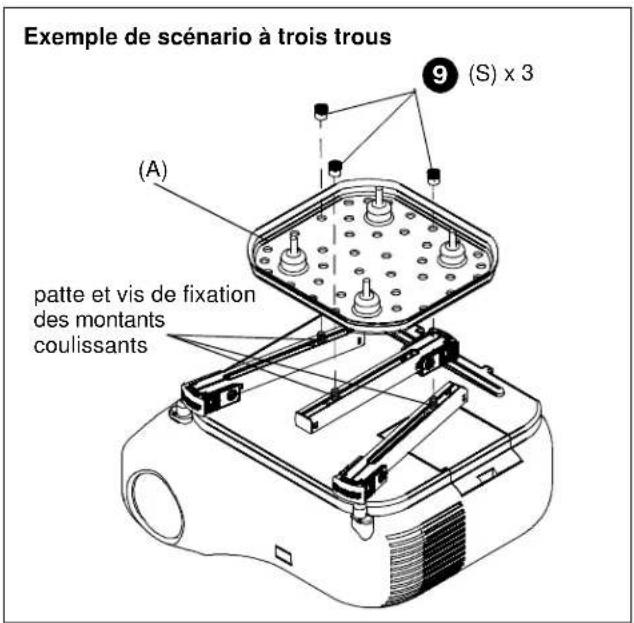

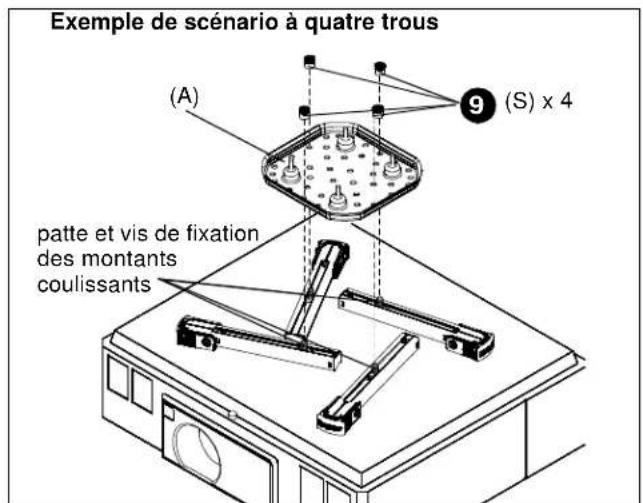

1. Manœuvrez les pieds pour que les pattes et les vis de fixation des montants coulissants se trouvent vers le milieu du projecteur. (Voir la Figure 6) et (Voir la Figure 7)

2. Positionnez les pattes et les vis de fixation des montants coulissants de manière à permettre un montage uniforme de la plaque principale SSBU ou SSMU (A) aux pieds. (Voir la Figure 6) et (Voir la Figure 7)

3. Fixez la plaque principale du SSBU/SSMU aux pieds du SSBU/SSMU en installant les écrous Allen de 1/4-20" (S) aux vis situées sur les pieds du SSBU/SSMU. (Voir la Figure 6) et (Voir la Figure 7)

REMARQUE : Les exemples suivants vous indiquent deux scénarios possibles parmi d'autres en se basant sur les exemples caractéristiques des configurations de trous de fixation. Les points de raccordement spécifiques peuvent varier en fonction de la configuration des trous. Plusieurs scénarios peuvent être utilisés pour chaque configuration de trous spécifique, tant que le poids du projecteur est centré et équilibré après le montage.

Figure 6

Figure 7

Fixation du SSBU/SSMU au RSA ou RSM homologué UL

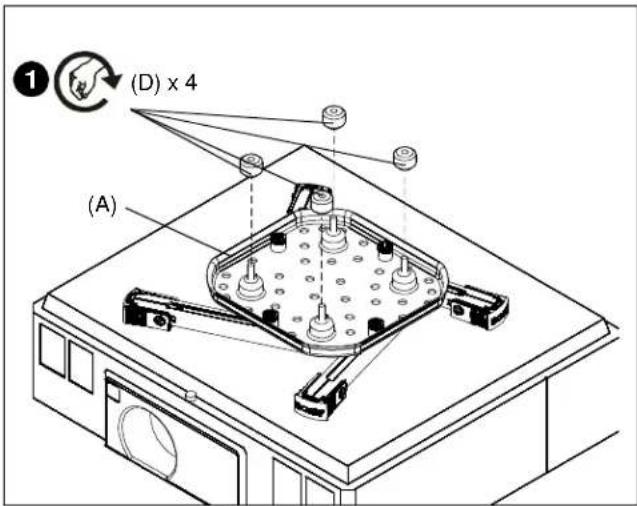

1. Sur le SSBU, installez en partie quatre écrous à ailettes (D) aux vis de la plaque principale du SSBU. (Voir la Figure 8)

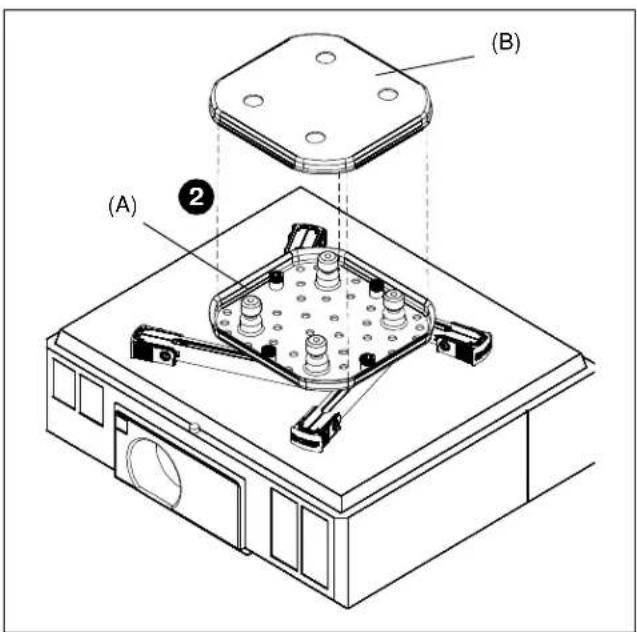

1. Placez la plaque de base du SSBU/SSMU (B) sur la plaque d'interface du SSBU/SSMU (A). (Voir la Figure 9)

1. Fixez le SSBU/SSMU au RSA/RSM. Référez-vous au manuel d'installation du RSA/RSM pour plus de détails.

Installation des vis de sécurité (en option)

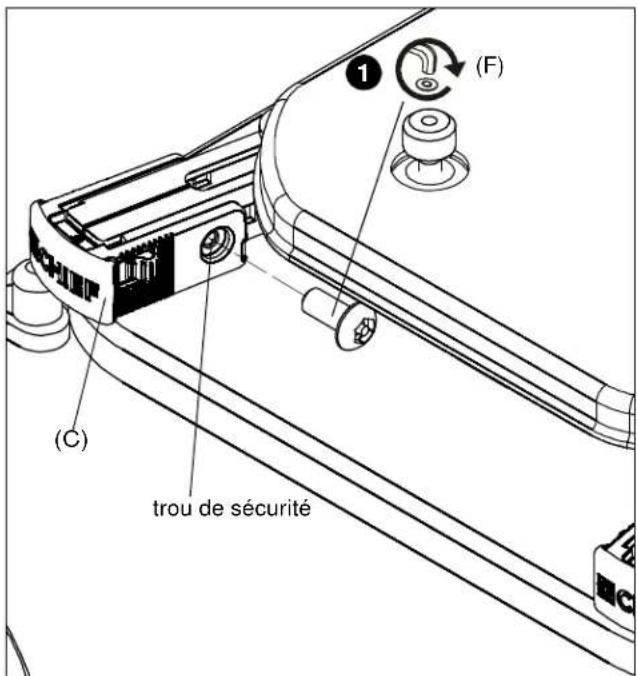

1. Installez les vis de sécurité à tête bouton #8-32 x 3/8" (F) dans les trous de sécurité des pieds du SSBU/SSMU. (Voir la Figure 10)

REMARQUE : Plus de deux vis de sécurité peuvent être installées sur chaque pied. Il est recommandé que les vis soient installées dans les trous difficilement accessibles pour un maximum de sécurité.

REMARQUE : Des attaches de câble (non incluses) peuvent être utilisées à la place des vis de sécurité. Faites passer les attaches de câble par les deux trous situés sur le pied et fixez-les.

Figure 10
