SSBUW - Accessoire de projecteur Chief - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Téléviseur
Accessoire	Patte de fixation d'interface universelle
Compatibilité	Universelle
Matériau	Non précisé
Couleur	Non précisé
Poids	Non précisé
Dimensions	Non précisé
Installation	Fixation universelle
Utilisation	Montage de projecteur ou écran
Modèles compatibles	Non précisé
Normes	Non précisé
Accessoires inclus	Non précisé
Garantie	Non précisé
Origine	Non précisé
Poids supporté	Non précisé

FOIRE AUX QUESTIONS - SSBUW Chief

Comment installer le support Chief SSBUW pour mon projecteur ?

Pour installer le support Chief SSBUW, commencez par fixer la base au plafond à l'aide des vis fournies. Assurez-vous que la base est bien de niveau. Ensuite, fixez le projecteur au support en suivant les instructions du manuel d'utilisation.

Le support Chief SSBUW est-il compatible avec tous les projecteurs ?

Le support Chief SSBUW est compatible avec la plupart des projecteurs pesant jusqu'à 11,3 kg. Vérifiez les dimensions et le poids de votre projecteur avant l'achat pour garantir la compatibilité.

Comment ajuster l'angle du projecteur une fois installé ?

Une fois le projecteur installé sur le support, vous pouvez ajuster l'angle en dévissant légèrement les vis de fixation, puis en inclinant le projecteur selon vos besoins. Serrez ensuite les vis pour maintenir l'angle choisi.

Que faire si le projecteur tremble ou bouge pendant la projection ?

Si le projecteur tremble, vérifiez que toutes les vis de fixation sont bien serrées. Assurez-vous également que le support est correctement fixé au plafond et que les câbles ne tirent pas sur le projecteur.

Puis-je utiliser le support Chief SSBUW à l'extérieur ?

Le support Chief SSBUW est conçu principalement pour une utilisation intérieure. Si vous devez l'utiliser à l'extérieur, assurez-vous qu'il est protégé des intempéries.

Quelle est la garantie offerte avec le support Chief SSBUW ?

Le support Chief SSBUW est généralement couvert par une garantie limitée de 5 ans. Veuillez vérifier les détails spécifiques de la garantie dans le manuel ou sur le site du fabricant.

Comment nettoyer le support Chief SSBUW ?

Pour nettoyer le support, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager la finition du support.

Où puis-je trouver des pièces de rechange pour le support Chief SSBUW ?

Les pièces de rechange pour le support Chief SSBUW peuvent être commandées directement auprès du fabricant ou via des revendeurs agréés. Consultez le site web de Chief pour plus d'informations.

MODE D'EMPLOI SSBUW Chief

Pattes de fixation d'interface universelles

Milestone AV Technologies, ses filiales et entreprises affiliées (« Milestone ») ont fait en sorte que ce manuel soit exact et exhaustif. Cependant, Milestone ne garantit pas que les informations mentionnées au présent document couvrent tous les aspects, conditions ou variations dans le détail ; pas plus qu'elle ne fournit de solution pour chaque imprévu lié au type d'installation ou d'utilisation de ce produit. Les informations mentionnées au présent document sont susceptibles d'être modifiées sans aucun préavis ni obligation. Milestone ne consent aucune garantie, expresse ou implicite, au titre des informations contenues dans le présent document. Milestone ne garantit pas que les informations mentionnées au présent document soient exactes, exhaustives et suffisantes.

Chief® est une marque déposée de Milestone AV Technologies. Tous droits réservés.

DIRECTIVES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT : Un AVERTISSEMENT vous indique qu'il existe un risque de blessures graves ou de décès si vous ne suivez pas les instructions.

MISE EN GARDE : Une MISE EN GARDE vous indique qu'il existe un risque de dommages ou de destruction du matériel si vous ne suivez pas les instructions correspondantes.

AVERTISSEMENT : Le fait de ne pas lire, de ne pas bien comprendre et de ne pas suivre toutes les instructions peut entraîner des blessures corporelles graves, endommager l'équipement ou annuler la garantie du fabricant ! Il est de la responsabilité de l'installateur de s'assurer que tous les composants sont correctement montés et installés conformément aux instructions fournies.

AVERTISSEMENT : Une résistance structurelle non appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement ! Il est de la responsabilité de l'installateur de s'assurer que la structure à laquelle ce composant est attaché peut supporter cinq fois le poids total de l'équipement. Si nécessaire, renforcez la structure avant d'installer cet élément.

AVERTISSEMENT : Le dépassement de capacité de poids peut causer de graves blessures corporelles ou endommager le matériel ! Il est de la responsabilité de l'installateur de s'assurer que le poids total de tous les composants fixés au SSBU/SSMU ne dépasse pas 11,34 kg (25 lbs).

AVERTISSEMENT : N'utiliser ce système de montage que pour l'usage prévu conformément à ces directives. Ne pas utiliser d'accessoires non recommandés par le fabricant.

AVERTISSEMENT : Ne jamais faire fonctionner ce système de montage s'il est endommagé. Dans ce cas, renvoyer le système à un service technique pour examen et réparation.

AVERTISSEMENT : Ne pas utiliser ce produit à l'extérieur.

--RANGER CES CONSIGNES EN LIEU SÛR--

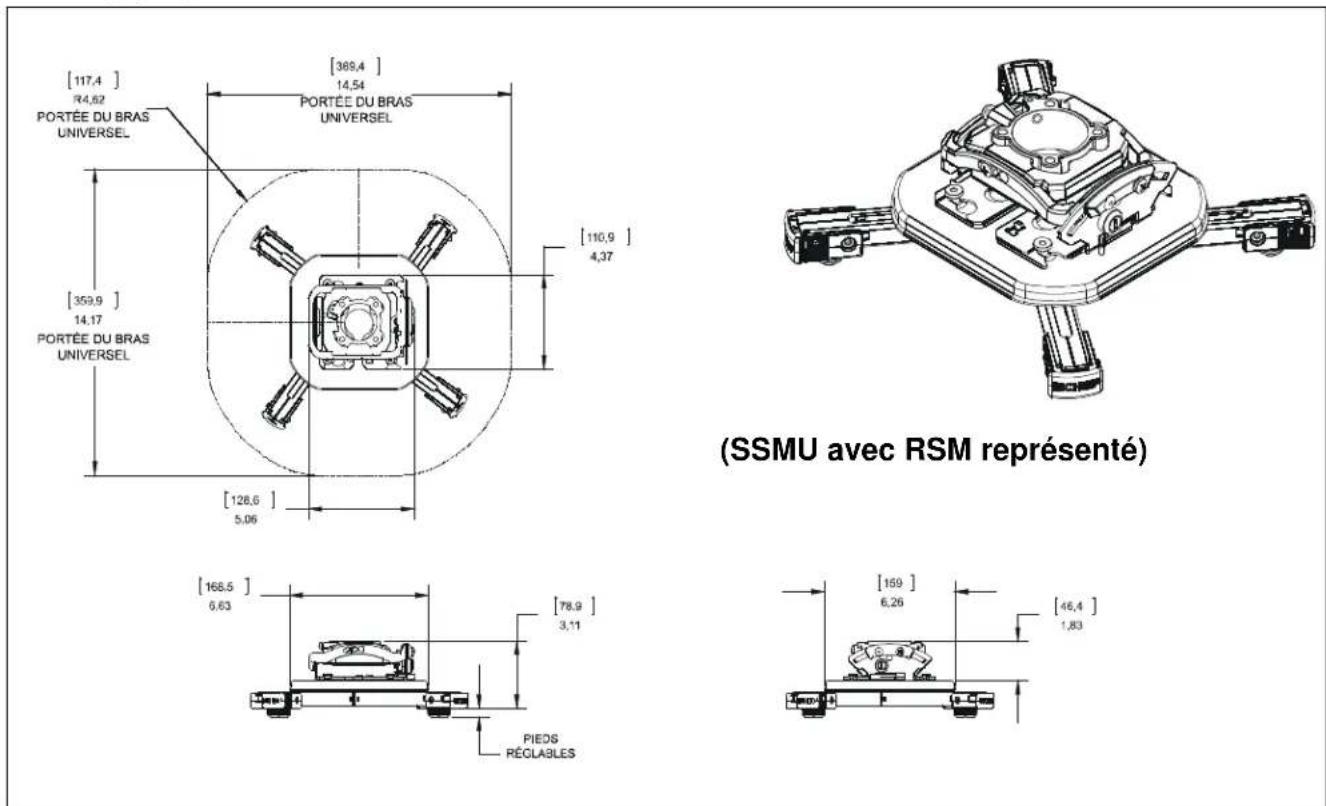

DIMENSIONS

OUTILS NÉCESSAIRES À L'INSTALLATION

6,4 mm (1/4") (inclus) 4,0 mm (5/32") (sécurité) (inclus)

2

PIÈCES

[Kit de matériel d'interface pour projecteur universel]

K (4)
8-32 x 1/4"

L (4)
M2.5×10mm

M (4)
M3 x 10 mm

N (4)
M4 × 10 mm

P (4)
M5 x 14mm

Q (4)
M6 x 14mm

R (4)
M4

S (4)
1/4-20"

[Kit de sécurité All-Points]

E (2)
10-24×1/4"

F (4)
8-32×3/8"

[SSBU uniquement] [SSBU uniquement]

G (4)
10-24 x 3/8"
[SSBU uniquement]

H (1)
5/16-18 x 1/2"

[SSBU uniquement]

[Kit de matériel universel - Vis longues]

U (4)
M3 x 25mm

V (4)
M4 x 25mm

W (4)
M5 x 25mm

X (4)
M6 x 25mm

Y (4)
0,500 × 0,257 × 0,625

MONTAGE ET INSTALLATION

Retrait des adaptateurs à vis des pieds SSBU/SSMU

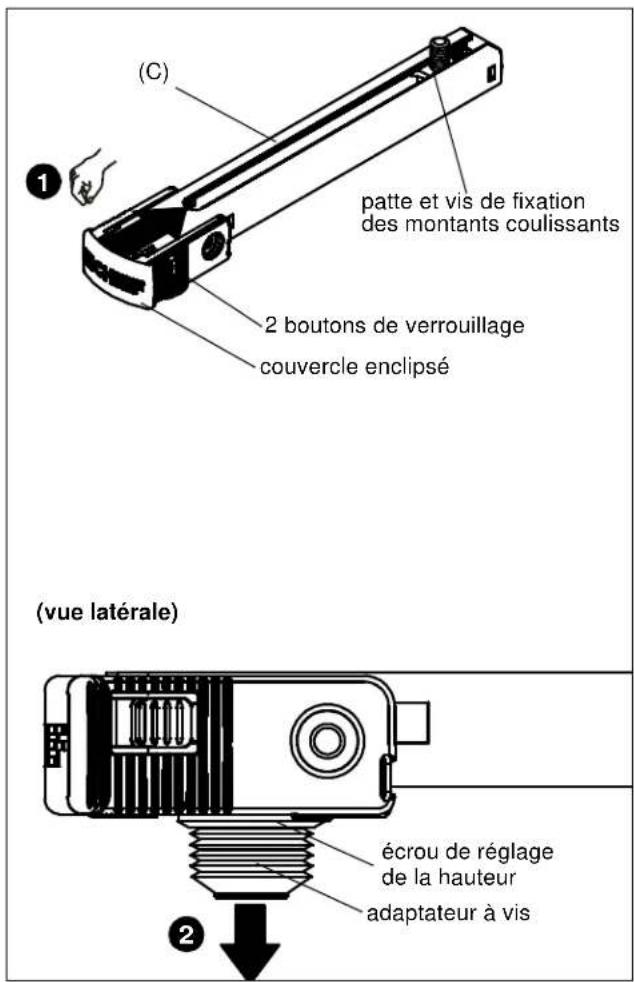

1. Appuyez fermement sur les boutons de verrouillage situés sur le pied SSBU/SSMU (C) en poussant simultanément le couvercle enclipsé vers la patte et la vis de fixation des montants coulissants fournis. (Voir la Figure 1)
2. L'adaptateur à vis et l'écrou de réglage de la hauteur fourni seront relâchés. Mettre de côté pour une utilisation ultérieure. (Voir la Figure 1)
3. Répétez les étapes 1-2 pour chaque pied à utiliser lors de l'installation.

(C) 1 patte et vis de fixation des montants coulissants 2 boutons de verrouillage couvercle enclipsé (vue latérale) 2 écrou de réglage de la hauteur adaptateur à vis

Figure 1

Fixation du projecteur au SSBU/SSMU

AVERTISSEMENT : Le dépassement de capacité de poids peut causer de graves blessures corporelles ou endommager le matériel ! Il est de la responsabilité de l'installateur de s'assurer que le poids total de tous les composants fixés aux pattes d'interface SSBU/SSMU ne dépasse pas 11,34 kg (25 lbs).

1. Déterminez la taille de vis correcte à insérer dans le projecteur. Testez les vis Phillips (L, M, N, P ou Q) fournies jusqu'à ce que l'une d'entre elles rentre dans les trous du projecteur.

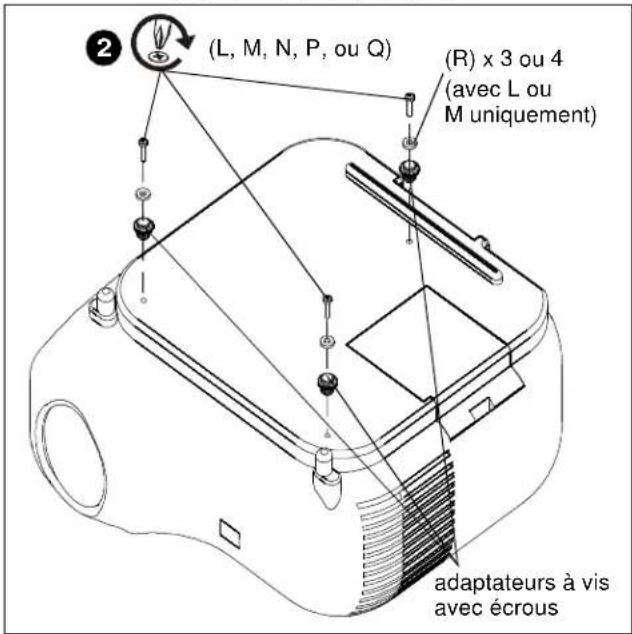

2. Insérez les vis dans les rondelles plates M4 (R), les adaptateurs à vis avec les écrous de réglage de la hauteur et dans les trous du projecteur. (Voir la Figure 2)

REMARQUE : Utilisez uniquement des rondelles (R) si vous utilisez des vis L ou M pour fixer les adaptateurs à vis au projecteur.

(L, M, N, P, ou Q) (R) x 3 ou 4 (avec L ou M uniquement) adaptateurs à vis avec écrous

Figure 2

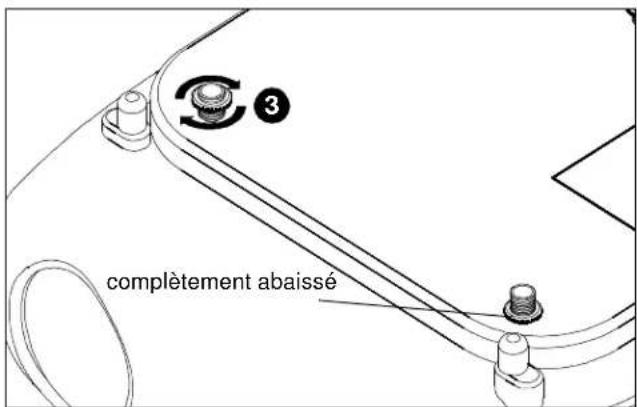

1. Ajustez les écrous de réglage de la hauteur au niveau souhaité. (Voir la Figure 3)

REMARQUE : Les écrous de réglage de la hauteur doivent être ajustés le plus bas possible en faisant en sorte que les pieds passent toujours sous toute surface surélevée sur le projecteur. Tous les écrous doivent être ajustés au même niveau pour assurer un montage uniforme.

IMPORTANT ! : Le Kit de matériel universel - Vis longues (voir dessin Pièces) en option peut être utilisé en cas d'interférence avec l'une des pièces du projecteur. Une plus grande hauteur est requise pour dégager les surfaces élevées du projecteur.

complètement abaissé

Figure 3

1. Placez les pieds du SSBU/SSMU (C) sur les adaptateurs à vis et les écrous de réglage de la hauteur. (Voir la Figure 4)

REMARQUE : Assurez-vous que les clips de bras de verrouillage sont en position verrouillée.

(C) x 3 ou 4

Figure 4

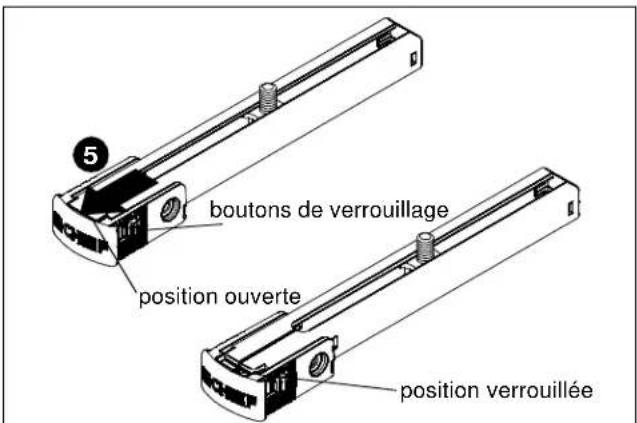

1. Appuyez fermement sur les boutons de verrouillage situés sur le pied du SSBU/SSMU (C) en repoussant simultanément le couvercle enclipsé de la patte de fixation des montants coulissants fournis, jusqu'à ce que le couvercle enclipsé soit en position verrouillée. (Voir la Figure 5)

2. Répétez l'étape 5 pour les autres pieds.

AVERTISSEMENT : Assurez-vous que les pieds sont verrouillés sur les écrous de réglage de la hauteur avec les clips de verrouillage. Si les pieds ne sont pas verrouillés correctement sur les adaptateurs, le projecteur pourrait tomber du support du SSBU/SSMU et causer DES BLESSURES GRAVES ou LA MORT !

5 boutons de verrouillage position ouverte position verrouillée

Figure 5

1. Manœuvrez les pieds pour que les pattes et les vis de fixation des montants coulissants se trouvent vers le milieu du projecteur. (Voir la Figure 6) et (Voir la Figure 7)

2. Positionnez les pattes et les vis de fixation des montants coulissants de manière à permettre un montage uniforme de la plaque principale SSBU ou SSMU (A) aux pieds. (Voir la Figure 6) et (Voir la Figure 7)

3. Fixez la plaque principale du SSBU/SSMU aux pieds du SSBU/SSMU en installant les écrous Allen de 1/4-20" (S) aux vis situées sur les pieds du SSBU/SSMU. (Voir la Figure 6) et (Voir la Figure 7)

REMARQUE : Les exemples suivants vous indiquent deux scénarios possibles parmi d'autres en se basant sur les exemples caractéristiques des configurations de trous de fixation. Les points de raccordement spécifiques peuvent varier en fonction de la configuration des trous. Plusieurs scénarios peuvent être utilisés pour chaque configuration de trous spécifique, tant que le poids du projecteur est centré et équilibré après le montage.

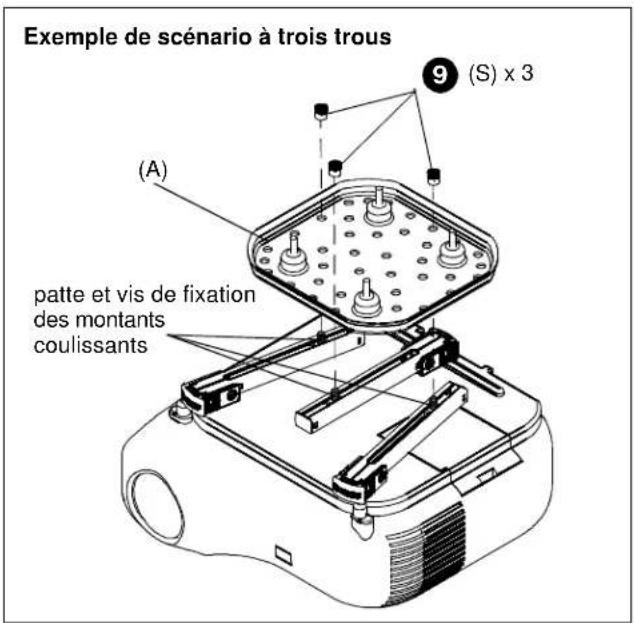

Exemple de scénario à trois trous (S) x 3 patte et vis de fixation des montants coulissants

Figure 6

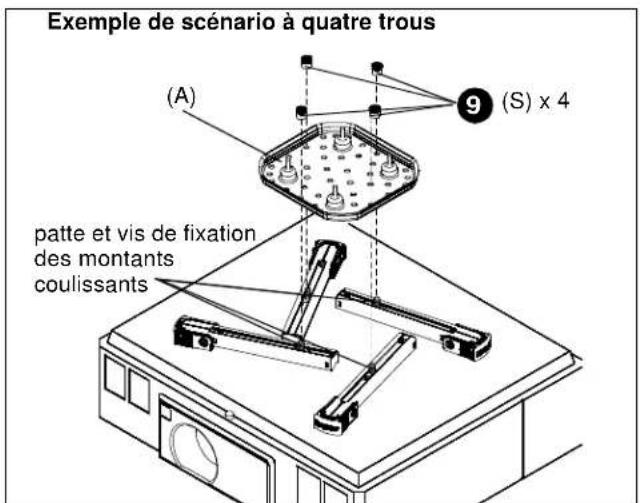

Exemple de scénario à quatre trous (A) (S) x 4 patte et vis de fixation des montants coulissants

Figure 7

Fixation du SSBU/SSMU au RSA ou RSM homologué UL

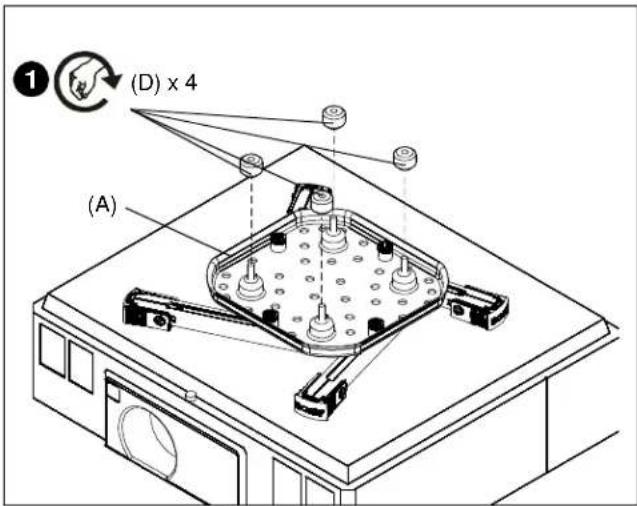

1. Sur le SSBU, installez en partie quatre écrous à ailettes (D) aux vis de la plaque principale du SSBU. (Voir la Figure 8)

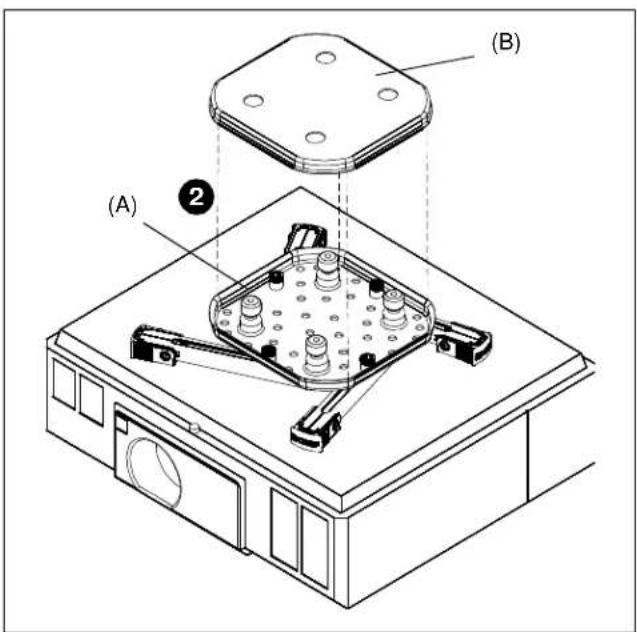

1. Placez la plaque de base du SSBU/SSMU (B) sur la plaque d'interface du SSBU/SSMU (A). (Voir la Figure 9)

1. Fixez le SSBU/SSMU au RSA/RSM. Référez-vous au manuel d'installation du RSA/RSM pour plus de détails.

Installation des vis de sécurité (en option)

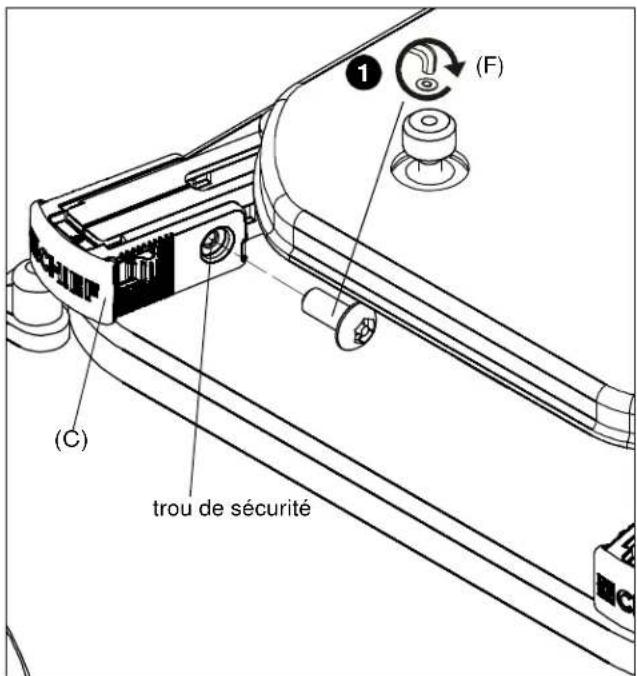

1. Installez les vis de sécurité à tête bouton #8-32 x 3/8" (F) dans les trous de sécurité des pieds du SSBU/SSMU. (Voir la Figure 10)

REMARQUE : Plus de deux vis de sécurité peuvent être installées sur chaque pied. Il est recommandé que les vis soient installées dans les trous difficilement accessibles pour un maximum de sécurité.

REMARQUE : Des attaches de câble (non incluses) peuvent être utilisées à la place des vis de sécurité. Faites passer les attaches de câble par les deux trous situés sur le pied et fixez-les.

(F) (C) trou de sécurité

Figure 10
