| Type de produit | Amplificateur audio pour voiture |
| Modèle | Ultimate T3 Series (T34075) |
| Classe d'amplification | Classe AB (T3-2050, T3-2100, T3-4075, T3-1250) / Classe D (T3-500D, T3-1000D) |
| Puissance de sortie RMS (4 ohms) | 50 W x 2 (T3-2050) à 1000 W x 1 (T3-1000D) |
| Puissance de sortie RMS (2 ohms) | 80 W x 2 (T3-2050) à 1200 W x 1 (T3-1000D) |
| Impédance minimale | 2 ohms |
| Alimentation | 12 V DC (batterie véhicule), fusible interne (30 A à 120 A selon modèle) |
| Dimensions (L x l x H) | 28 x 31 x 6 cm (T3-2050) à 28 x 58 x 6 cm (T3-1000D) |
| Poids | Environ 2.5 kg (T3-2050) à 5.5 kg (T3-1000D) |
| Connectivité entrée | Entrée bas niveau (RCA) jusqu'à 8 V, entrée haut niveau jusqu'à 10 V |
| Connectivité sortie | Bornes plaquées or pour haut-parleurs, sortie préampli (pleine bande) |
| Filtres | Filtre passe-bas (40-200 Hz), passe-haut (40-400 Hz), subsonique (20/30/40 Hz, 24 dB/oct) |
| Amplification des graves | 0-18 dB à 45 Hz (sur certains modèles) |
| Contrôle à distance | RVD (18 niveaux) en option, avec affichage de distorsion et surveillance |
| Affichages | Mètres numériques de tension et température, indicateur de puissance |
| Protections | Court-circuit, surcharge, surchauffe, protection de l'étage de sortie |
| Ventilation | Dissipateur thermique intégré, ne pas monter à l'envers |
| Entretien | Nettoyer avec un chiffon sec, éviter l'humidité |
| Installation | Recommandée par un professionnel; câble d'alimentation calibre 8 min, fusible à 45 cm de la batterie |
FOIRE AUX QUESTIONS - T34075 Ultimate
Questions des utilisateurs sur T34075 Ultimate
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Autoradio au format PDF gratuitement ! Retrouvez votre notice T34075 - Ultimate et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil T34075 de la marque Ultimate.
MODE D'EMPLOI T34075 Ultimate

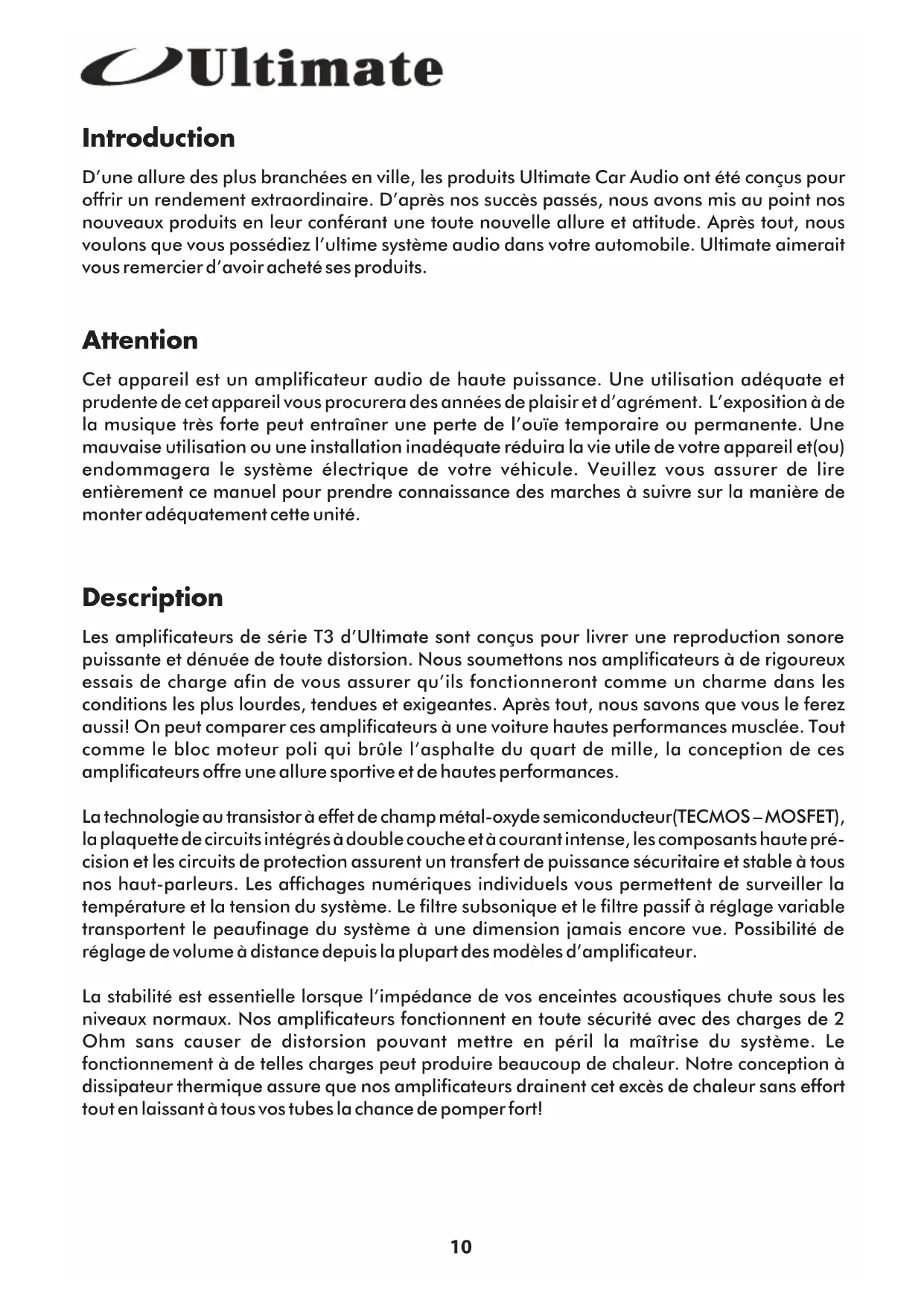

D'une allure des plus branchées en ville, les produits Ultimate Car Audio ont été conçus pour offrir un rendement extraordinaire. D'après nos succès passés, nous avons mis au point nos nouveaux produits en leur conférant une toute nouvelle allure et attitude. Après tout, nous voulons que vous possédiez l'ultime système audio dans votre automobile. Ultimate aimerait vous remercier d'avoir acheté ses produits.
Attention
Cet appareil est un amplificateur audio de haute puissance. Une utilisation adéquate et prudente de cet appareil vous procurera des années de plaisir et d'agrément. L'exposition à de la musique très forte peut entraîner une perte de l'ouïe temporaire ou permanente. Une mauvaise utilisation ou une installation inadéquate réduira la vie utile de votre appareil et(ou) endommagera le système électrique de votre véhicule. Veuillez vous assurer de lire entièrement ce manuel pour prendre connaissance des marches à suivre sur la manière de monter adéquatement cette unité.
Description
Les amplificateurs de série T3 d'Ultimate sont conçus pour livrer une reproduction sonore puissante et dénuée de toute distorsion. Nous soumettons nos amplificateurs à de rigoureux essais de charge afin de vous assurer qu'ils fonctionneront comme un charme dans les conditions les plus lourdes, tendues et exigeantes. Après tout, nous savons que vous le ferez aussi! On peut comparer ces amplificateurs à une voiture hautes performances musclée. Tout comme le bloc moteur poli qui brûle l'asphalte du quart de mille, la conception de ces amplificateurs offre une allure sportive et de hautes performances.
La technologie au transistor à effet de champ métal-oxyde semiconducteur(TECMOS – MOSFET), la plaquette de circuits intégrés à double couche et à courant intense, les composants haute précision et les circuits de protection assurent un transfert de puissance sécuritaire et stable à tous nos haut-parleurs. Les affichages numériques individuels vous permettent de surveiller la température et la tension du système. Le filtre subsonique et le filtre passif à réglage variable transportent le peaufinage du système à une dimension jamais encore vue. Possibilité de réglage de volume à distance depuis la plupart des modèles d'amplificateur.
La stabilité est essentielle lorsque l'impédance de vos enceintes acoustiques chute sous les niveaux normaux. Nos amplificateurs fonctionnent en toute sécurité avec des charges de 2 Ohm sans causer de distorsion pouvant mettre en péril la maîtrise du système. Le fonctionnement à de telles charges peut produire beaucoup de chaleur. Notre conception à dissipateur thermique assure que nos amplificateurs drainent cet excès de chaleur sans effort tout en laissant à tous vos tubes la chance de pomper fort!
Caractéristiques
Class AB - T3-2050, T3-2100, T3-4075, T3-1250
- Circuits de classe AB
- Amplificateur stable de 2 ohms
- Fonction à multiples voies
- Alimentation électrique MOSFET
- À plusieurs voies ^1
- Logo "Ultimate" à 2 modes de fonctionnement lumineux
- Mètres de tension et de température de numérique
- Indicateur de puissance de pointe
- Connexions RCA plaquées or
- Entrée à bas niveau – variable jusqu'à 8 volts
- Entrée à haut niveau – variable jusqu'à 10 volts
- Bloc de connexions plaqué or pour entrée d'alimentation électrique et sortie par les haut-parleurs
-Interrupteur de sélection de répartition pour filtre LPF / entier / filtre HPF ^1 - Contrôle du filtre passe-bas variable de 40 à 200 Hz ^2
- Contrôle de croisement variable de 40 à 400 Hz ^1
- Contrôle d'amplification de basses fréquences variables de 0 à 18 décibels à 45 Hz ^3
- Filtre subsonique avec la coupure 24db/oct - commutée à 20, 30, 40Hz
- Circuits de protection contre les court-circuits, les surcharges et les hausses thermiques
- Signal d'output de 12V - 1 ampère, circuit protégé
1 Non disponible dessus T3-1250
2 T3-1250 seulement
3 T3-2100, T3-1250 seulement
Class D - T3-500D, T3-1000D
- Amplificateur stable de 2 ohms
- Alimentation électrique MOSFET
- Logo "Ultimate" à 2 modes de fonctionnement lumineux
- Mètres de tension et de température de numérique
- Indicateur de puissance de pointe
- Connexions RCA plaquées or
- Entrée à bas niveau – variable jusqu'à 8 volts
- Entrée à haut niveau – variable jusqu'à 10 volts
- Bloc de connexions plaqué or pour entrée d'alimentation électrique et sortie par les haut-parleurs
- Contrôle de croisement variable de 40 à 200 Hz
- Contrôle d'amplification de basses fréquences variables de 0 à 18 décibels à 45 Hz
- Filtre subsonique avec la coupure 24db/oct - commutée à 20,30, 40Hz
- Circuits de protection contre les court-circuit,les surcharges et les hausses thermiques
- Signal d'output de 12V - 1 ampère, circuit protégé
Ultimate
Montage
Ultimate recommande que tous ses produits soient installés par des professionnels. Si vous décidez d'installer ce produit vous-même, lisez attentivement ce manuel et consultez les directives détaillées ci-dessous. L'omission de suivre ces directives pourrait entraîner une performance médiocre du produit, un mauvais fonctionnement prématuré ou immédiat ainsi que des dommages possibles à votre véhicule ou son contenu.
- Lorsque vous sélectionnez un endroit où monter votre amplificateur, assurez-vous de disposer d'une bonne ventilation. Les endroits se trouvant sous les sièges ou dans les coffres sont convenables, en autant que la circulation d'air ne soit pas restreinte. Ne montez pas votre amplificateur à l'envers, puisque la chaleur ne se dissipera pas efficacement, et un arrêt thermique ou une panne d'un composant pourrait se produire.
- À l'aide d'une clé Allen standard (3/32), enlevez les boulons à tête hexagonale situés au dessus du dissipateur de la chaleur. En tirant sur les embouts pour les enlever de l'amplificateur, vous trouverez tous les connecteurs et ajustements permettant de compléter le montage.
- Montez votre amplificateur à l'aide des 4 vis, préférablement sur un morceau de bois. Si vous le vissez dans la carrosserie du véhicule, assurez-vous de vérifier s'il y a des conduites de frein, des conduits d'essence ou des canalisations électriques, et tenez-vous loin du réservoir à essence.
- À l'aide d'un fil de calibre 8 minimum, acheminez un câble d'alimentation directement à la borne positive de votre batterie à la borne +12 V de votre amplificateur. Un fusible distinct doit se situer à l'intérieur de 45 cm (18 pouces) de la batterie, afin de protéger le véhicule contre un court-circuit potentiel. Faites le total des calibres du fusible de vos amplificateurs pour déterminer la grosseur du fusible requis sous le capot.
- Votre amplificateur se mettra en marche seulement lorsque l'allumage est activé. Vous pouvez le faire en branchant un fil de calibre 18 à la sortie « déclencheur » de votre unité de tête. Si vous utilisez une radio d'équipement d'origine (OEM), cela ne sera pas disponible. Vous devez trouver un circuit commuté de + 12 V pour que cela soit possible.
- Le cheminement de mise à la terre est tout aussi important pour l'alimentation positive de votre amplificateur. Trouvez ou créez un endroit en métal à nu sur le châssis du véhicule. À l'aide d'un fil le plus court possible, branchez-le à la borne « GND » en utilisant le fil du même calibre que vous l'avez fait pour l'alimentation électrique. La peinture sur la carrosserie doit être enlevée jusqu'au métal à nu.
- Si vous utilisez un signal de sortie à bas niveau à partir de votre unité de tête, assurez-vous d'utiliser un câble RCA de grande qualité pour empêcher les bruits indésirables. On recommande d'utiliser le côté opposé au fil électrique pour activer RCA. L'omission de le faire peut produire des bruits indésirables dans le signal d'entrée et qui se feront entendre dans vos haut-parleurs.
- Si votre unité de tête n'a pas de RCA, alors l'entrée de haut niveau de l'amplificateur serait utilisée. Il est alors idéal d'utiliser les haut-parleurs les plus proches de l'endroit où se trouve l'amplificateur. À l'aide d'un fil de haut-parleurs de calibre 18 ordinaire, prenez les signaux de gauche et de droite (positif et négatif). Branchez directement dans l'entrée « haut niveau » de votre amplificateur. Les réglages du gain adéquats sont requis pour assurer un son sans distorsion.
- Vous avez maintenant terminé le montage de votre nouvel amplificateur. Lisez la section « Réglages de l'amplificateur » de ce manuel pour configurer adéguatement votre amplificateur afin de profiter au maximum de votre appareil.
Calibrage du gain
Le contrôle du gain (sensitivité de l'entrée) de cet amplificateur n'est pas un contrôle du volume. Il est conçu pour produire un assortiment adéquat des diverses unités de source à cet amplificateur et il procure une référence à la quantité des signaux qui sera nécessaire pour atteindre la puissance de fonctionnement maximale. Les bons réglages assureront un fonctionnement sans danger de votre amplificateur et de vos haut-parleurs.
- Commencez par tourner le niveau du gain au réglage « 8 volts ». C'est le niveau minimum, à l'extrême gauche.
- Ensuite, tournez le volume de votre unité de tête jusqu'à 75 % du volume maximal. Par exemple : si votre contrôle de volume numérique va jusqu'à « 50 », vous utiliseriez le niveau « 40 » pour ce exercice.
- Enfin, commencez lentement à augmenter le gain jusqu'à ce que la distorsion devienne audible, puis reculez le gain d'une encoche. Vous avez maintenant régler adéquatement votre sensibilité d'entrée.
Contrôle de Répartiteur
Votre amplificateur a été conçu avec un répartiteur à l'intérieur ou un système de gestion de filtre. La manière de configurer ces réglages dépendra des haut-parleurs que vous branchez à l'amplificateur. Le circuit de croisement consiste en deux principaux réglages : 1. le type de filtre; 2. l'ajustement de la fréquence.
Le « type de filtre » est contrôlé par un interrupteur « LPF, ENTIER, HPF ». Le filtre passe-bas, LPF, permettra la transmission de données à basse fréquence aux haut-parleurs. On aurait le contraire avec le HPF, le filtre passe-haut. Lorsque aucun filtre n'est requis, le réglage FULL (Entier) serait sélectionné, permettant à toutes les fréquences de passer.
Pour un bon fonctionnement de certains haut-parleurs, il est nécessaire de sélectionner le point de croisement dans lequel ils joueront. Le réglage « ajustement de la fréquence » vous permet d'accomplir ceci. En mode LPF, seules les fréquences jusqu'au point de croisement joueront avec un doux roulement au-delà de ce point. En mode HPF, toute fréquence au-dessus de ce point sera entendue et celles en-dessous seront filtrées graduellement.
Amplification des Graves
Parfois, on désire donner un coup de pied au bas de l'étendue de son système. Votre amplificateur présente un circuit interne conçu pour amplifier les fréquences environnant 45 Hz. On doit traiter l'amplification des graves de la même façon qu'une commande de gain. Un réglage approprié de cette commande sera obligatoire pour garantir le fonctionnement sécuritaire de votre amplificateur et de vos haut-parleurs. Lorsque vous amplifiez les graves, il faut aussi réduire la pré atténuation; sinon, il peut en résulter des dommages permanents.
Réglage de volume à distance (vendu séparément)
Ne nous leurrons pas : les niveaux de graves peuvent fluctuer considérablement d'un type de musique à un autre. Un réglage à portée de main peut rehausser votre plaisir d'écoute. Le RVD (non disponible avec le modèle T3-2050) prévoit une marche à suivre de 18 étapes pour régler l'accord précis des graves. De plus, il vous fournit une surveillance essentielle de votre amplificateur. Si la distorsion commence sur l'amplificateur, la lettre "C" apparaîtra dans l'affichage et commencera à clignoter. La distorsion continue causera le "C" à rester solide. La distorsion est la raison #1 de l'échec prématuré de vos haut-parleurs ou subwoofers. Si votre tension chute au-dessous de 11v, l'affichage lira "888". Si le fusible souffle, l'affichage clignotera "---".
Ultimate
Filtre Subsonique
Notre but consiste à ce que vous profitiez au maximum de votre amplificateur. Le filtre subsonique dans l'amplificateur du haut-parleur d'extrêmes graves vous aidera à en tirer le meilleur parti. Si vous utilisez un haut-parleur d'extrêmes graves résonnant, il est critique que le signal provenant de l'amplificateur ne tombe pas radicalement sous la fréquence de syntonisation. Autrement, le haut-parleur d'extrêmes graves aura la sensation de se trouver à l'air libre, comme s'il n'existait aucune enceinte; cela entraîne un endommagement lent mais permanent de la bobine mobile.
Notre filtre subsonique est toujours en fonction afin de protéger vos haut-parleurs d'extrêmes graves. Avec son réglage minimal de 20 Hz et sélectionnable à 30 et à 40 Hz, il vous assure que les sous-harmoniques s'atténuent rapidement. Avec la majeure partie des ports syntonisés dans la plage de 30 à 40 Hz, vous pouvez demeurer certain(e) que votre haut-parleur d'extrêmes graves reproduira avec plus de netteté et de clarté et moins de distorsion. De plus, votre amplificateur fonctionnera plus efficacement parce qu'il ne gaspillera aucune tension ni aucun courant sur la reproduction de ces fréquences.
Dispositif de surveillance de la température et de la tension
Rien ne revêt plus de criticité pour un amplificateur que le système de transmission de puissance et la dissipation aussi rapide que possible de la chaleur. Votre amplificateur recèle des circuits qui surveillent la tension et la température à l'aide d'instruments numériques installés sur la partie supérieure. La tension joue un rôle crucial dans la transmission d'un courant suffisant jusqu'à votre amplificateur. Des fils d'alimentation et des accessoires de calibre adéquat réduiront au minimum la perte de tension. Un condensateur de haute puissance aidera à maintenir un niveau approprié de tension durant les pics transitoires dans la musique.
Les amplificateurs produisent de la chaleur, soit leur pire ennemi. Le choix d'un emplacement approprié pour votre amplificateur se révèle donc vital, car cela lui assurera l'obtention du refroidissement qu'il nécessite pour fonctionner à des températures sécuritaires. Nous déconseillons d'installer votre amplificateur à l'envers, dans des compartiments de rangement, ou derrière des panneaux sans ventilation. Un contrôle de température sur votre amplificateur constitue donc un atout!
Sortie de faible intensité
Bon nombre des chaînes audio phoniques pour automobile d'aujourd'hui font fonctionner plusieurs amplificateurs. Nous déconseillons l'utilisation d'un adaptateur en Y pour la division du signal à bas niveau, car cela garantirait une perte de signal. Votre amplificateur renferme un circuit de sortie de préamplificateur qui passe un signal de pleine étendue à votre prochain amplificateur. Il est à noter que cet arrangement exclut la possibilité d'une capacité d'atténuation entre haut-parleurs.
Sortie de déclencheur
La plupart des préamplificateurs actuels intègrent un circuit de « mise sous tension » d'amplificateur. En général, le courant maximal admissible à ce circuit est de 500 mA. Bien que suffisant pour actionner un ou deux amplificateurs, la présence d'un plus grand nombre d'amplificateurs exigera un courant plus intense qu'il ne pourra absorber. Nos amplificateurs contiennent leur propre circuit de mise sous tension qui vous assistera dans votre configuration. Peu importe si vous faites fonctionner des amplificateurs multiples, disposez de processeurs supplémentaires ou non intégrés, ou encore utilisez des effets lumineux dans votre chaîne audio phonique, notre déclencheur +12 V vous aidera à les mettre sous tension. Cette sortie se limite à 1 A et jouit d'une protection interne par un circuit d'auto réinitialisation.
| Specifications | T3-2050 | T3-2100 | T3-4075 |
| Sortie de puissance RMS: | |||
| · 4 ohms | 50x2 | 100x2 | 75x4 |
| · 2 ohms | 80x2 | 150x2 | 120x4 |
| Sortie de puissance Max: | |||
| · 4 ohms | 110x2 | 200x2 | 150x4 |
| · 2 ohms | 170x2 | 350x2 | 230x4 |
| Sortie de puissance en Ponte: | |||
| · 4 ohms | 170x1 | 320x1 | 180x2 |
| DHT: | 0.06% | 0.05% | 0.04% |
| Rapport signal/bruit: | 91db | 94db | 90db |
| Réponse de fréquence: | 5-100Khz | 5-100Khz | 5-100Khz |
| Impédance de haut-parleur: | 2 ohms | 2 ohms | 2 ohms |
| Facteur d'atténuation effectif: | 250@4 ohms | 235@4 ohms | 205@4 ohms |
| Sensibilité d'entrée: | 250mV - 8V | 250mV - 8V | 250mV - 8V |
| Dimensions: | 11" x 12 1/4" x 2 3/8" | 11" x 16" x 2 3/8" | 11" x 17" x 2 3/8" |
| 28cm x 31cm x 6cm | 28cm x 41cm x 6cm | 28cm x 44cm x 6cm | |
| Fusible: | 30A | 25A x 2 | 40A x 2 |
| Courant maximum: | 11A | 22.5A | 33.5A |
| Specifications | T3-1250 | T3-500D | T3-1000D |
| Sortie de puissance RMS: | |||
| ·4 ohms | 250 x 1 | 500 x 1 | 1000 x 1 |
| ·2 ohms | 320 x 1 | 900 x 1 | 1200 x 1 |
| Sortie de puissance Max: | |||
| ·4 ohms | 440 x 1 | 1000 x 1 | 1600 x 1 |
| ·2 ohms | 620 x 1 | 1800 x 1 | 3500 x 1 |
| Sortie de puissance en Ponte: | |||
| ·4 ohms | |||
| DHT: | 0.06% | 0.12% | 0.04% |
| Rapport signal/bruit: | 90db | 90db | 91db |
| Réponse de fréquence: | 5-400 Hz | 5-400Khz | 5-400Khz |
| Impédance de haut-parleur: | 2 ohms | 2 ohms | 2 ohms |
| Facteur d'atténuation effectif: | 210 @ 4 ohms | 230 @ 4 ohms | 220 @ 4 ohms |
| Sensibilité d'entrée: | 250mV - 8V | 250mV - 8V | 250mV - 8V |
| Dimensions: | 11" x 16" x 2 3/8" | 11" x 19 3/4" x 2 3/8" | 11" x 23" x 2 3/8" |
| 28cm x 41cm x 6cm | 28cm x 50cm x 6cm | 28cm x 58cm x 6cm | |
| Fusible: | 20A x 2 | 40A x 3 | Externe seulement |
| Courant maximum: | 23A | 55A | 136A |
