LifeBook T580 - Ordinateur portable FUJITSU - Notice d'utilisation et mode d'emploi gratuit

MODE D'EMPLOI LifeBook T580 FUJITSU

Fujitsu T580Informations sur les droits d’auteurs et les marques commerciales La société Fujitsu America, Inc. a fait tous les efforts possibles pour vérifier l’exactitude des informations figurant dans ce document et s’assurer qu’il n’y manque rien. Cependant, puisque nos produits font continuellement l’objet d’améliorations, nous ne pouvons garantir l’exactitude de tout le contenu de ce document. Nous réfutons toute responsabilité relative à des erreurs, des omissions ou des modifications futures. Fujitsu, le logo Fujitsu et LIFEBOOK sont des marques déposées de Fujitsu Limited. Intel, Intel Core et Intel Centrino Pro sont des marques de commerce ou des marques déposées de la société Intel ou des ses filiales aux États-Unis et dans d’autres pays. Microsoft et Windows sont des marques déposées de la société Microsoft aux États-Unis et/ou dans d’autres pays. Bluetooth est une marque de commerce de Bluetooth SIG, Inc., USA. YouCam est une marque de commerce de la société CyberLink Corp. OmniPass est une marque de commerce de Softex, Inc. Google est une marque de commerce ou une marque déposée de Google Incorporated. Roxio est une marque de commerce de Sonic Solutions. Le nom et le logo Energy Star sont des marques déposées aux États-Unis. Adobe, Acrobat et Adobe Reader sont des marques de commerce ou des marques déposées de la société Adobe Systems Incorporated aux États-Unis et/ou dans d’autres pays. Norton et Norton Internet Security sont des marques de commerce ou des marques déposées de la société Symantec aux États-Unis et dans d’autres pays. Toutes les autres marques de commerce mentionnées dans le présent document sont la propriété de leurs détenteurs respectifs. © Copyright 2010 Fujitsu America, Incorporated. Tous droits réservés. Aucune partie de cette publication ne peut être copiée, reproduite ou traduite sans le consentement préalable de Fujitsu. Aucune partie de cette publication ne peut être enregistrée ou transmise électroniquement sans le consentement écrit de Fujitsu.

selon la partie 15 des règles de la FCC Nom de la partie responsable : Fujitsu America, Incorporated Adresse : 1250 E. Arques Avenue Sunnyvale, CA 94085 Téléphone : (408) 746-6000 Déclare que le produit : Configuration du modèle de base : PC Tablette LIFEBOOK T580 Est conforme aux règles établies dans la Partie 15 des règles de la FCC. Cet appareil est conforme aux exigences de la partie 15 des règles de la FCC. L’utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas causer d’interférence nuisible ; (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant causer un mauvais fonctionnement de l’appareil.CONSIGNES DE SÉCURITÉ IMPORTANTES Pour fonctionner, cet appareil nécessite un adaptateur secteur. Utilisez uniquement un adaptateur pour équipement informatique, homologué UL, avec une sortie nominale de 19 V c.c. et un courant de 3,16 A (60 W). Pendant l’utilisation de l’ordinateur portable, observez toujours les consignes de sécurité élémentaires ci-après afin de réduire au minimum le risque d’incendie, d’électrocution ou d’autres blessures. D’autre part :

• ATTENTION - SURFACE CHAUDE : Le dessous de cet ordinateur peut s’échauffer lorsque l’appareil est utilisé pendant une longue période. Lorsque vous utilisez cet ordinateur et qu’il repose à même la peau (sur les jambes nues), prenez garde à ne pas l’utiliser pendant trop longtemps ou de manière continue.

• N’utilisez pas ce produit à proximité d’un point d’eau (baignoire, lavabo, évier de cuisine, évier de buanderie) ni dans un sous-sol humide ou à côté d’une piscine.

• Utilisez uniquement le cordon d’alimentation et les piles recommandés dans ce manuel. Ne jetez pas les piles ou les batteries dans un feu. Elles risquent d’exploser. Vérifiez si la réglementation locale comporte des instructions spéciales d’élimination.

CONSERVEZ CES INSTRUCTIONS

Avis réservé à des réparateurs qualifiés DANGER D’EXPLOSION SI LA BATTERIE AU LITHIUM (HORLOGE) EST INCORRECTEMENT REMPLACÉE.

Polarité de sortie de l’adaptateur secteur :Recyclage de la batterie Avec le temps, l’autonomie des batteries qui alimentent votre ordinateur portable finira par diminuer c’est un phénomène naturel pour toutes les batteries. Lorsque vous remarquerez cela, songez à installer une batterie neuve*. Si vous remplacez votre ancienne batterie, il est important que vous la jetiez comme il convient car, dans le cas contraire, les matériaux qu’elle contient risquent de nuire à l’environnement. Chez Fujitsu, nous portons une attention particulière à la protection de l’environnement et nous collaborons donc avec la Rechargeable Battery Recycle Corporation (RBRC**), une organisation de service publique à but non lucratif qui s’engage dans la protection de l’environnement en recyclant les batteries et piles usagées sans aucun frais pour vous. La RBRC dispose de dizaines de milliers de points de collecte aux États-Unis et au Canada. Pour trouver le lieu de collecte le plus proche de chez vous, visitez www.RBRC.org ou appelez au 1-800-822-8837. Si aucun des lieux proposés par la RBRC ne vous convient, vous pouvez en chercher un autre en visitant le site Internet de la Consumer Education Initiative (Initiative pour l’éducation des consommateurs) de l’EIA (Electronic Industries Alliance) à http://EIAE.org. Rappelez-vous que la protection de l’environnement est l’affaire de tous, vous devriez donc faire tout votre possible afin d’y contribuer, pour la génération actuelle et les générations suivantes.

• Pour commander une nouvelle batterie compatible avec votre ordinateur portable Fujitsu, visitez le site www.shopfujitsu.com si vous résidez aux États-Unis ou www.fujitsu.ca/products/notebooks si vous résidez au Canada. ** La RBRC est une organisation indépendante dont Fujitsu finance une partie des activités de recyclage la RBRC n’est en aucune façon affiliée à Fujitsu.Table des matières Préface À propos de ce guide. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Conventions utilisées dans ce guide. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Coordonnées pour contacter Fujitsu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Chapitre 1 Présentation de votre ordinateur LIFEBOOK

• Aperçu général p. 15
• Emplacement des commandes et des connecteurs p. 16
• Composants supérieurs p. 19
• Composants sur le côté gauche de l’ordinateur p. 21
• Composants sur le côté droit de l’ordinateur p. 23
• Composants de la face arrière p. 25
• Composants sous l’ordinateur p. 26
• Tableau de voyants d’état p. 28
• Voyant d’alimentation p. 28
• Voyant de charge en cours p. 29
• Voyant de niveau de charge p. 297
• Écran p. 31

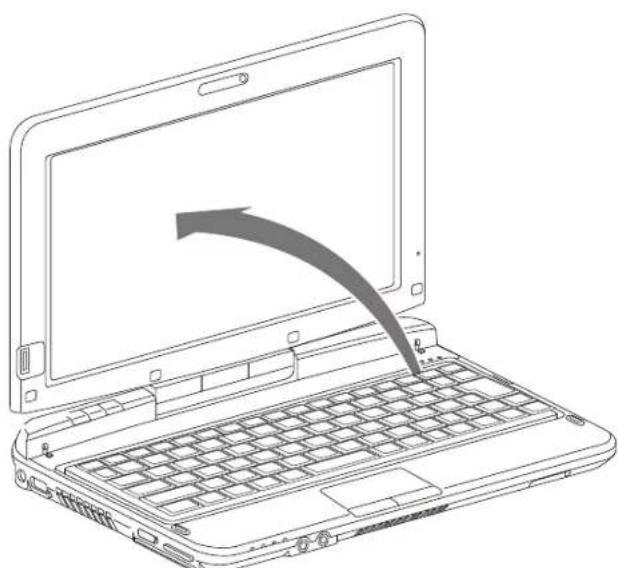

• Ouverture de l’écran p. 31

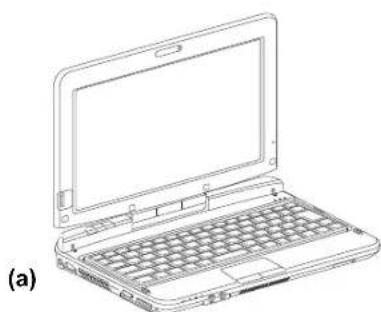

• Utilisation du système comme une tablette p. 32
• Réglage de la luminosité de l’écran p. 34
• Activation/Désactivation du capteur de lumière ambiante p. 36
• Clavier p. 38
• Utilisation du clavier p. 38
• TouchPad/Numériseur actif/Écran tactile p. 41

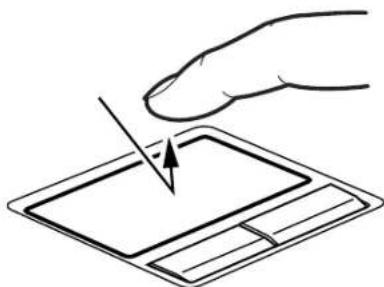

• Utilisation du pavé Touchpad p. 41

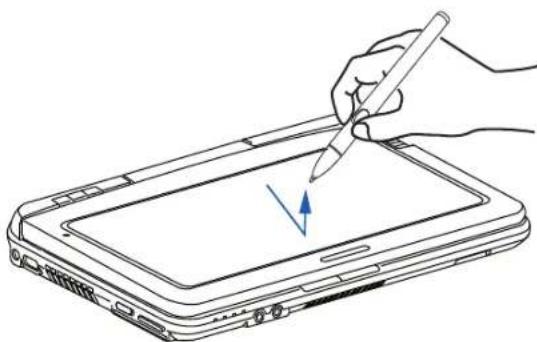

• Écran numériseur actif p. 45
• Utilisation de l’écran tactile capacitif p. 49

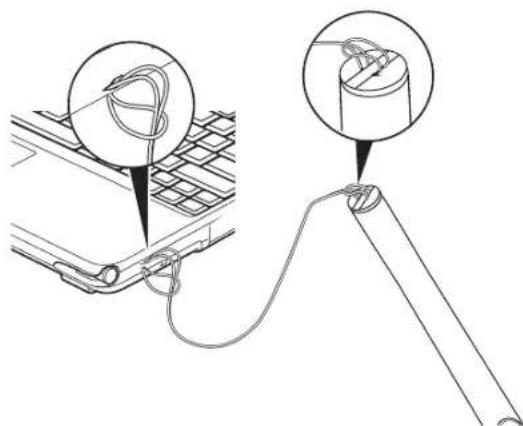

• Entretien du stylet p. 53
• Réglage du volume p. 56
• Boutons de la tablette LIFEBOOK p. 57

Chapitre 2 Première mise en marche de votre ordinateur portable LIFEBOOK

• Sources d’alimentation p. 59
• Connexion des adaptateurs d’alimentation p. 59
• Démarrage de votre PC Tablette LIFEBOOK p. 61
• Mise sous tension p. 61
• Procédure d’amorçage p. 63
• Mots de passe d’accès au disque dur p. 63
• Utilitaire de configuration du BIOS p. 64
• Démarrage du système p. 65
• Premier démarrage de Windows p. 66
• Enregistrement de votre PC Tablette LIFEBOOK chez Fujitsu p. 67
• Installation de ClickMe! p. 67
• Utilitaire de mise à jour des pilotes Fujitsu Driver Update p. 688
• Gestion de l’alimentation p. 69

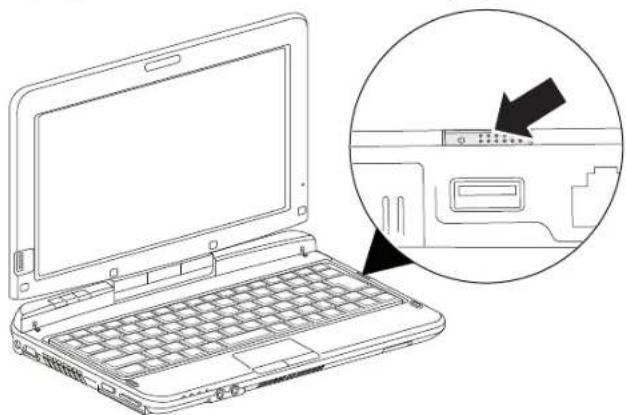

• Bouton d’alimentation/veille/reprise p. 69
• Mode sommeil p. 69
• Mode veille prolongée (enregistrement sur le disque) p. 71
• Gestion de l’alimentation dans Windows Redémarrage du système p. 71

Chapitre 3 Options installables par l’utilisateur

• Batterie au lithium p. 74
• Procédure de recharge des batteries p. 75

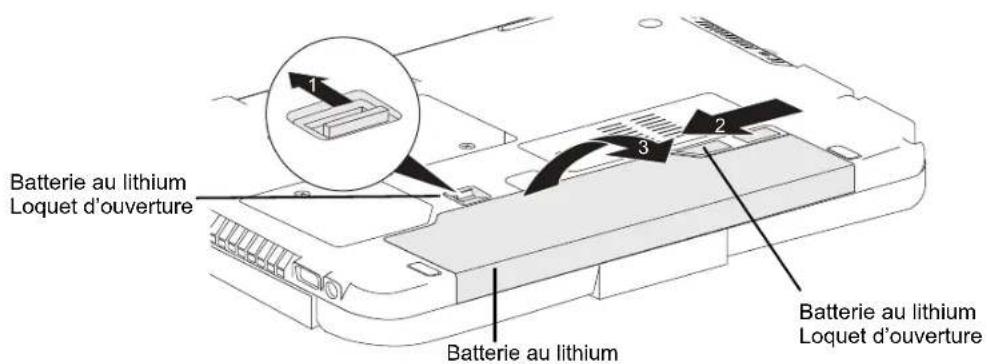

• Remplacement de la batterie p. 77
• Cartes Secure Digital p. 79
• Insérer des cartes SD p. 80
• Retirer une carte SD p. 80
• Module de mémoire additionnelle p. 81

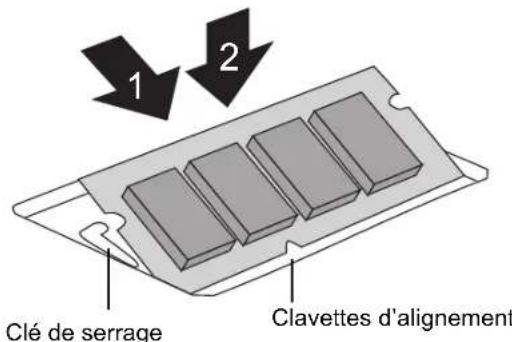

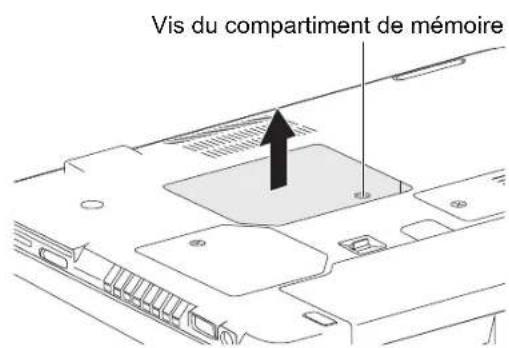

• Installation des modules de mémoire additionnelle p. 81
• Retrait d’un module de mémoire additionnelle p. 82
• Vérification de la capacité de mémoire p. 83
• Ports de périphériques p. 84

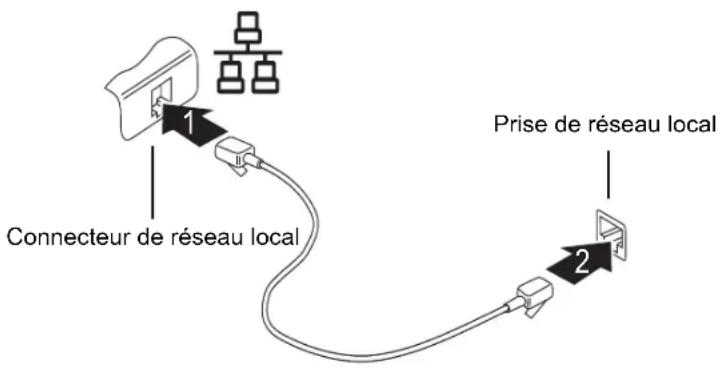

• Prise de réseau local (RJ-45) interne p. 84
• Ports USB p. 85
• Prise d’écouteurs p. 85
• Prise de micro p. 86

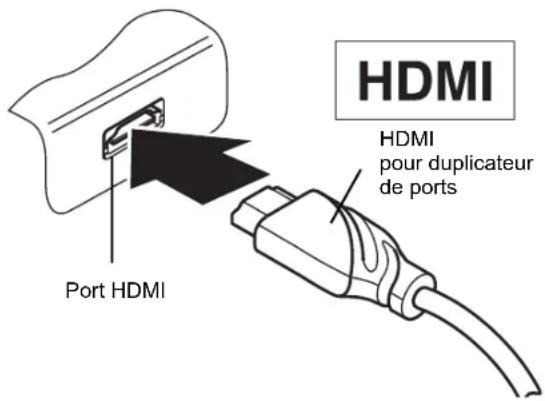

• Port HDMI p. 86

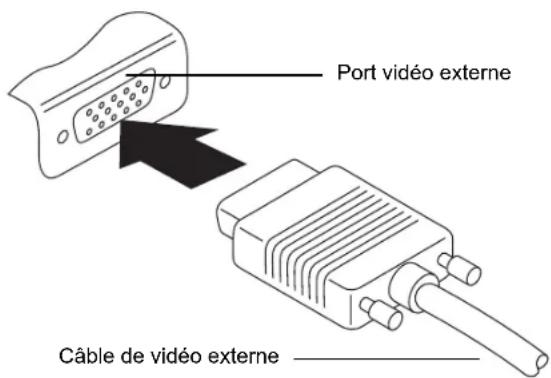

• Port vidéo externe p. 879

Chapitre 4 Dépannage de votre LIFEBOOK

• Dépannage p. 88
• Identification du problème p. 88
• Problèmes spécifiques p. 90
• Messages de l’auto-diagnostic de mise sous tension p. 99
• Restaurer vos logiciels pré-installés p. 103
• Réinstallation des applications et pilotes individuels p. 103
• Restauration du système d’exploitation pour les systèmes Windows p. 104
• Téléchargement automatique des mises à jour de pilotes p. 107

Chapitre 5 Entretien

Entretien de votre PC Tablette LIFEBOOK . . . . . . . . . . . . . . . . . . . . . . . 109 Nettoyage de votre PC Tablette LIFEBOOK . . . . . . . . . . . . . . . . . . . . . . . 111 Entreposage de votre PC Tablette LIFEBOOK . . . . . . . . . . . . . . . . . . . . . 112 Voyager avec votre PC Tablette LIFEBOOK . . . . . . . . . . . . . . . . . . . . . . 113 Batteries . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Entretien de votre lecteur multimédia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114 Cartes Secure Digital . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Chapitre 6 Spécifications techniques

• Spécifications techniques du système p. 117

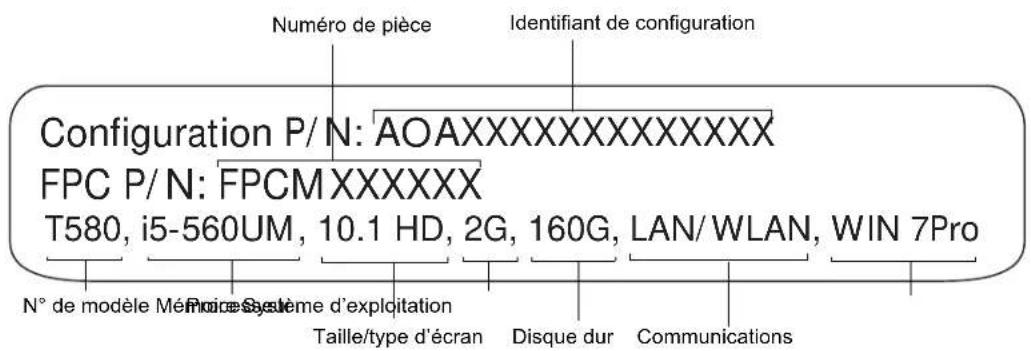

• Étiquette de configuration p. 117
• Microprocesseur p. 118
• Puce p. 118
• Mémoire p. 118
• Vidéo p. 118
• Numériseur p. 119
• Audio p. 119
• Options de mémoire de masse p. 1191
• 0 Caractéristiques techniques p. 119
• Ports de périphériques p. 120
• Clavier p. 121
• Alimentation p. 121
• Dimensions et poids p. 122
• Environnement d’exploitation p. 122
• Accessoires préférés des utilisateurs p. 122
• Logiciels pré-installés p. 123
• Apprendre à utiliser vos logiciels p. 123
• Glossaire/Renseignements sur la réglementation Glossaire p. 127
• Renseignements sur la réglementation p. 139
• Annexe A : Guide d’utilisation de la carte de réseau local sans fil Avant d’utiliser la carte réseau sans fil en option p. 143
• Cartes réseau sans fil présentées dans ce document p. 143
• Caractéristiques de la carte réseau sans fil p. 143

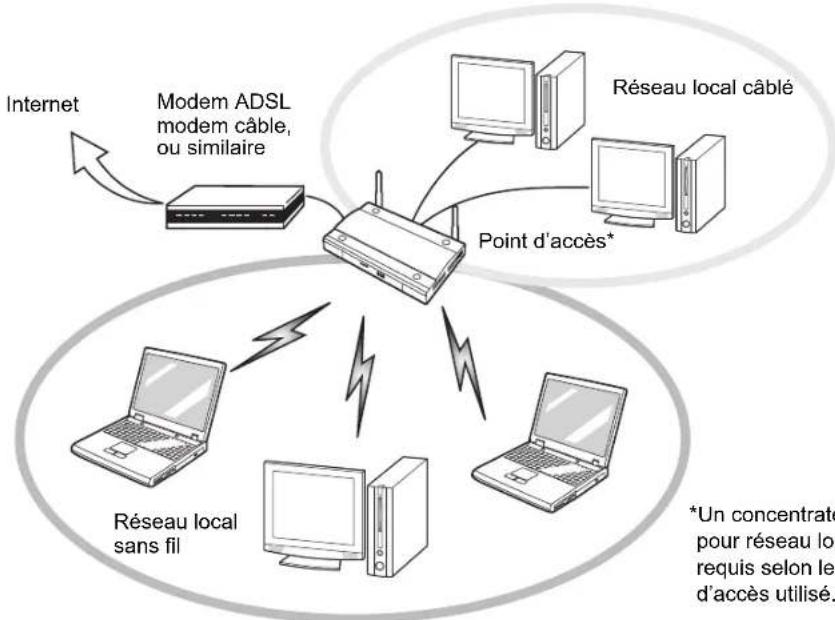

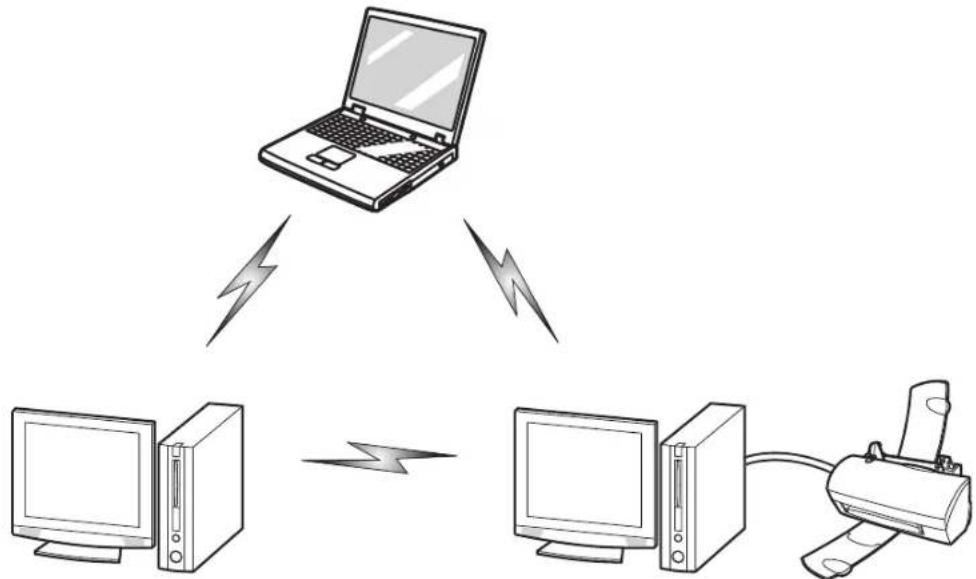

• Modes de réseau sans fil compatibles avec cette carte p. 144
• Désactivation/déconnexion de la carte réseau sans fil p. 146

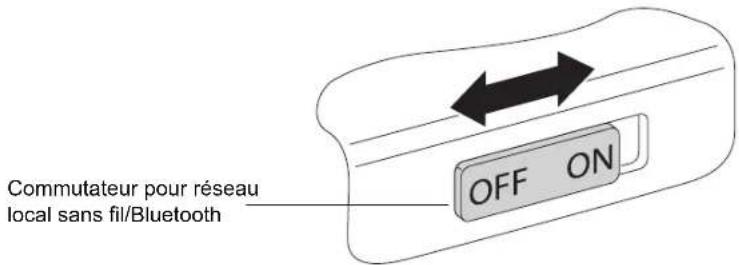

ésactivation avec le commutateur de la carte réseau sans fil. . . . . . .

• Désactivation par l’icône dans la zone de notification p. 147
• Activation de la carte réseau sans fil p. 147
• Configuration de la carte réseau sans fil p. 148
• Configuration de la carte réseau sans fil p. 148
• Connexion au réseau p. 1481
• 1 Dépannage de la carte réseau sans fil p. 149
• Dépannage p. 149
• Spécifications de la carte réseau sans fil p. 151
• Spécifications p. 151
• Utilisation de Bluetooth p. 153
• Présentation de Bluetooth p. 153
• Sources d’informations supplémentaires sur Bluetooth p. 153

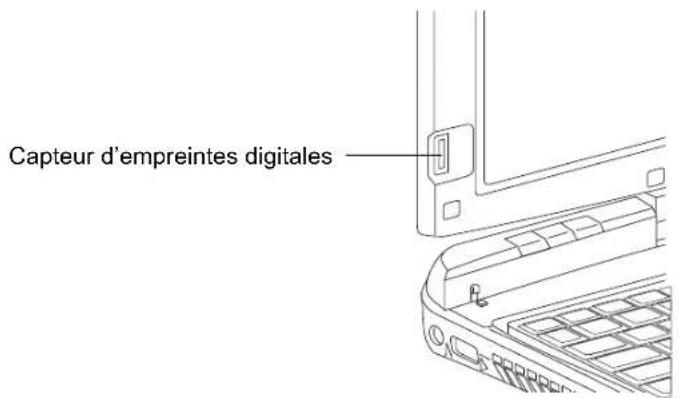

• Annexe B : Capteur d’empreintes digitales Présentation du capteur d’empreintes digitales p. 155
• Première mise en marche p. 157
• Installation d’OmniPass p. 157
• Enregistrement des utilisateurs p. 159
• Utilisation d’OmniPass p. 163
• Configuration d’OmniPass p. 169
• Centre de contrôle OmniPass p. 171
• Dépannage p. 174
• Index 2 Préface À propos de ce guide Le PC Tablette LIFEBOOK Série T580 de la société Fujitsu America est un ordinateur compact, mais puissant. Il peut être utilisé en configuration d’ordinateur portable classique, avec un clavier, ou en configuration tablette, fonctionnant avec le stylet ou un doigt. Son fonctionnement est assuré par un processeur Intel® Core™ 2010 et son écran intégré en couleurs est doté d’un numériseur double cela fait de votre ordinateur portable un outil aussi puissant qu’un PC normal, capable de fonctionner dans des environnements variés. Ce manuel présente le mode d’emploi du PC Tablette LIFEBOOK T580 et de ses logiciels intégrés. Conventions utilisées dans ce guide Les touches du clavier et à l’écran apparaissent entre crochets. Exemple : [Fn], [F1], [Échap], [Entrée] et [Ctrl]. Le texte contient plusieurs renvois vers des pages contenant des informations supplémentaires sur un sujet quelconque. Exemple : (« Voir Procédure d’installation en page 43 »). Remarque : tous les renvois sont reliés aux éléments concernés, il vous suffit donc de cliquer sur le lien et vous serez automatiquement redirigé(e) vers l’élément ou la page en question. Les éléments des menus à l’écran sont indiqués en caractères gras. Exemple : « Cliquez sur Menu Fujitsu, puis faites votre sélection. »13 - À propos de ce guide Coordonnées pour contacter Fujitsu Service et assistance Plusieurs façons s’offrent à vous pour contacter l’équipe de service et assistance de Fujitsu : p. 1761

• Appel sans frais : 1-800-8Fujitsu (1-800-838-5487)

• Site Internet : http://www.computers.us.fujitsu.com/support Avant de nous contacter, veuillez avoir les informations suivantes à portée de main pour que notre préposé du service à la clientèle puisse vous venir en aide le plus rapidement possible :

• Numéro de configuration du produit

• Numéro de série du produit

• Conditions dans lesquelles le problème est survenu

• Texte des messages d’erreur reçus

• Types de périphériques connectés, si applicable Site de vente par internet de Fujitsu Vous pouvez vous rendre sur ce site directement à : www.shopfujitsu.com. Garantie limitée Votre PC Tablette LIFEBOOK T580 est accompagné d’une garantie limitée internationale de Fujitsu. Pour connaître les conditions générales et la durée de votre garantie limitée, consultez la pochette de service livrée avec votre ordinateur. POUR UTILISER LES HYPERLIENS, VOUS DEVEZ AVOIR UNE CONNEXION INTERNET ACTIVE.15

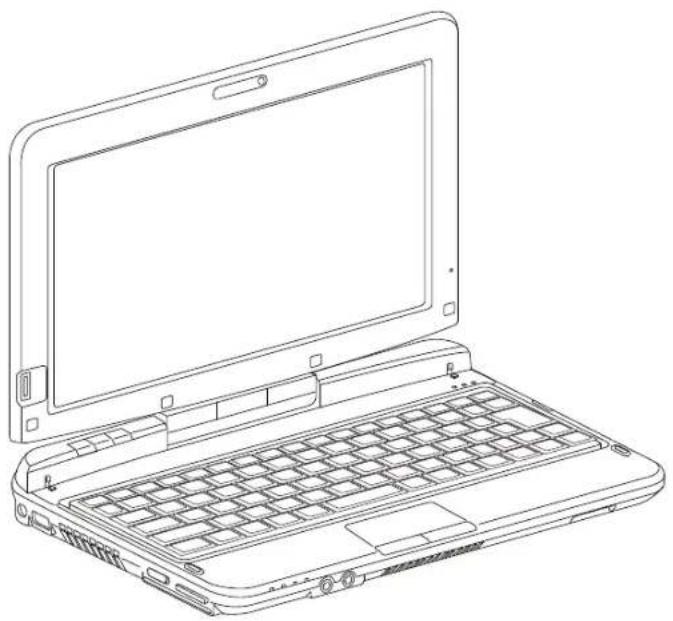

Présentation de votre ordinateur LIFEBOOK Cette section décrit les composants de votre PC Tablette Fujitsu LIFEBOOK T580. Nous vous suggérons fortement de la lire avant de commencer à utiliser votre PC Tablette, même si vous avez déjà utilisé des ordinateurs de ce type. Aperçu général Figure 1. PC Tablette LIFEBOOK T58016 - Emplacement des commandes et des connecteurs Emplacement des commandes et des connecteurs Les interfaces de connecteurs et de périphériques sur le PC Tablette LIFEBOOK T580 vous permettent de connecter divers périphériques. Les emplacements spécifiques sont illustrés dans les figures 2 à 6. Le tableau ci-dessous fournit une brève description de chaque icône du PC Tablette LIFEBOOK T580. Chacune des icônes est soit moulée, soit imprimée sur le châssis du PC Tablette. Connexion Icône PC Tablette Objectif Connecteur entrée c. c. Connecter une source d’alimentation externe telle qu’un adaptateur secteur ou un adaptateur auto/avion. Carte Secure Digit

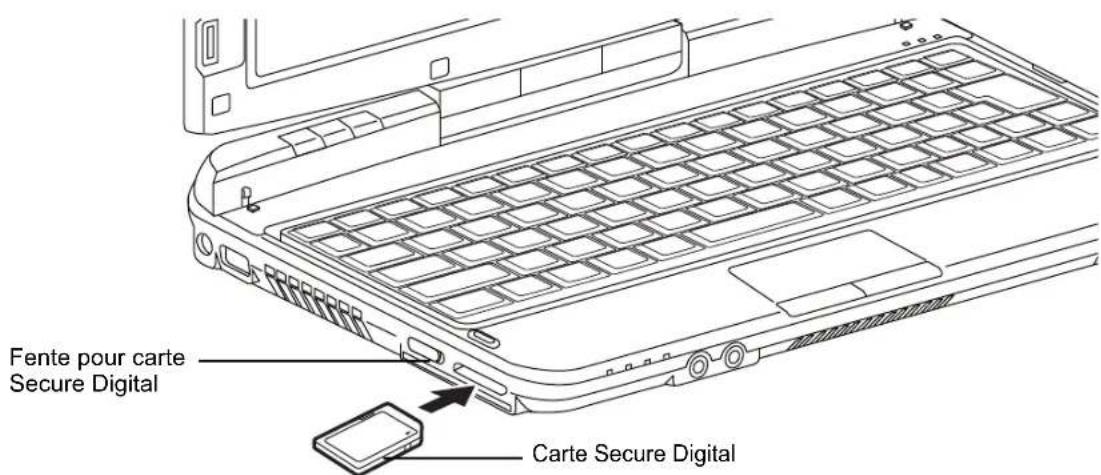

La fente pour carte Secure Digital (SD) permet d’insérer une carte mémoire pour la conservation des données. Cette carte mémoire vous permet de transférer des données à partir de et vers une variété de périphériques numériques. Port USB Connecter des périphériques compatibles USB 2.0 et 1.1 au PC Tablette. Prise micro/entrée de ligne Connecter un micro externe. Le micro interne est désactivé lorsque vous branchez un micro externe. Prise d’écouteurs/sortie de ligne Connecter des écouteurs stéréos ou des haut-parleurs externes avec amplificateur. Le haut-parleur interne est désactivé lorsque vous branchez des écouteurs externes ou des haut-parleurs avec amplificateur. HDMI Le port HDMI vous permet d’utiliser des périphériques numériques compatibles avec votre ordinateur, tels qu’une télévision haute définition ou un récepteur AV (audio-vidéo). Fente d’antivol La fente d’antivol vous permet de sécuriser le PC Tablette en y branchant un dispositif antivol compatible.17 - Emplacement des commandes et des connecteurs Fente pour carte Smart Card La fente réservée vous permet d’insérer une carte Smart Card sur laquelle vous pouvez enregistrer des informations importantes, telles que renseignements médicaux, ou de l’argent « électronique ». Bouton d’a limentation/ veille/reprise Le bouton d’alimentation/veille/reprise vous permet de mettre votre système en veille sans l’éteindre, de reprendre l’utilisation du système lorsqu’il a été mis en veille et de le faire démarrer s’il est éteint. Réseau local La prise de réseau local (RJ-45) est utilisée pour connecter la carte Ethernet Base-T/Tx 10/100/1000* interne à un réseau local de votre bureau (ou domicile) ou à des périphériques tels que câble modem, DSL ou Internet par satellite. *1000 Mbit/s, également connue sous le nom de Gigabit Ethernet. Commutateur de carte réseau local sans fil/Bluetooth Le commutateur de carte réseau local sans fil/Bluetooth vous permet de mettre sous tension ou hors tension ces dispositifs sans fil (disponibles en option). Port vidéo externe Le port vidéo externe permet de connecter un moniteur externe ou un projecteur ACL. Connexion Icône PC Tablette ObjectifÉcran Tableau de voyants d’état Clavier Bouton d’alimentation/ Boutons de tablette PC Bouton de reprise Pavé tactile TouchPad Capteur Tableau de voyants d’état Caméra web en option Haut-parleur Prise d’écouteurs Prise de micro Microphone intégré Capteur de lumière ambiante Loquet de Commande du curseur libération du stylet d’empreintes digitales

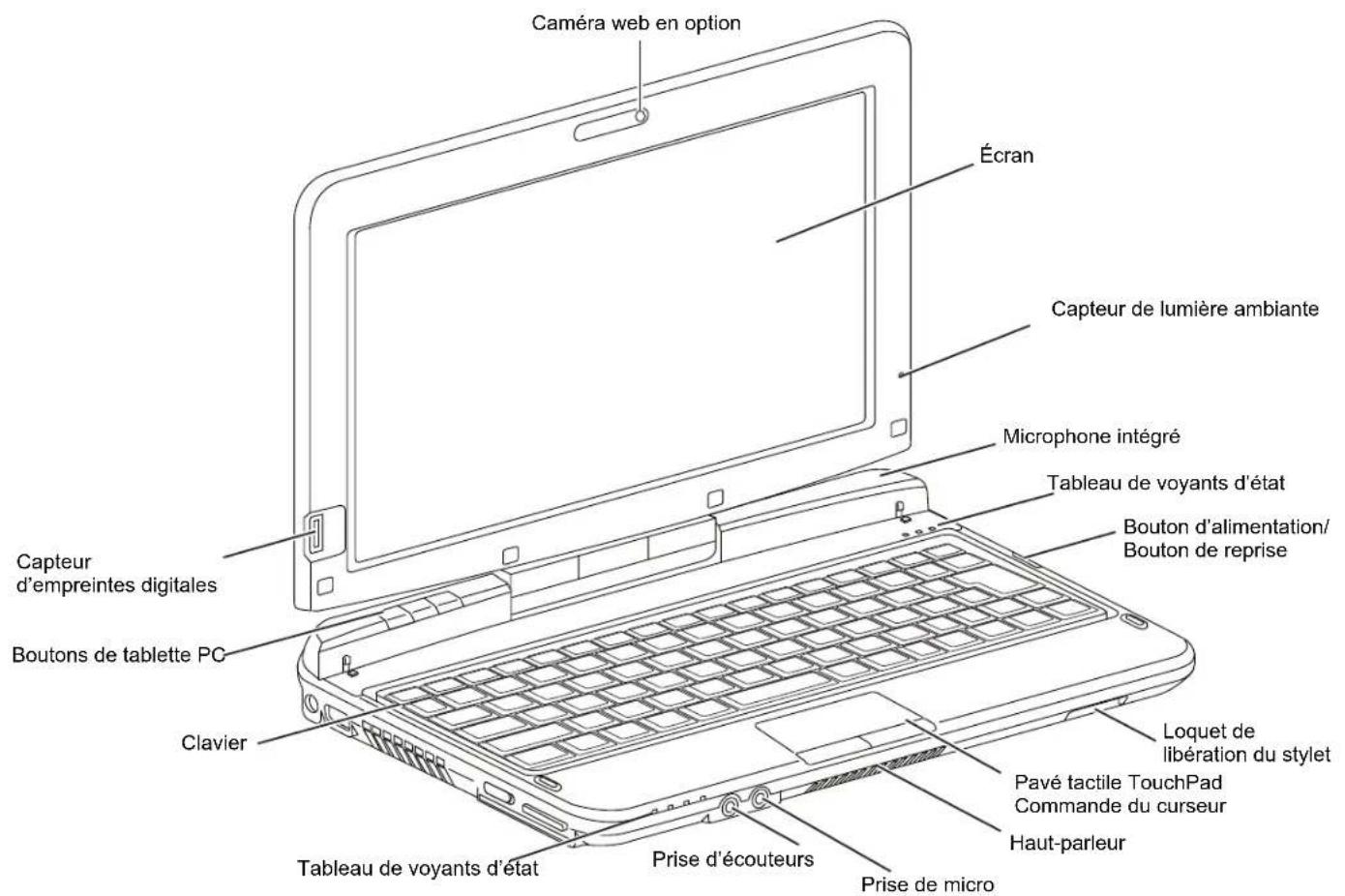

- Emplacement des commandes et des connecteurs Figure 2. PC Tablette LIFEBOOK avec écran ouvert19 - Emplacement des commandes et des connecteurs Composants supérieurs Voici une courte description des composants se trouvant sur le dessus de votre PC Tablette LIFEBOOK. Caméra Web La caméra web 1,3 mégapixels en option vous permet de prendre des photos de vous-même et de les envoyer par Internet. Écran L’ordinateur est équipé d’un écran couleur à diodes électroluminescentes avec rétro-éclairage, permettant d’afficher des textes et des images. Vous pouvez utiliser l’écran à numérisation double soit avec un stylet, soit avec vos doigts. Capteur de lumière ambiante Lorsque l’ordinateur est en cours d’utilisation, ce capteur évalue la lumière ambiante et ajuste automatiquement la luminosité de l’écran en conséquence. Voir « Activation/Désactivation du capteur de lumière ambiante » en page 36. Microphone intégré Le microphone intégré vous permet d’enregistrer de la voix et des annotations. Tableau de voyants d’état Les tableaux de voyants d’état affichent des symboles qui correspondent à des composants spécifiques du PC Tablette. Les voyants d’état sont situés à deux endroits différents : sur le devant de l’ordinateur, côté gauche (voyants d’état relatifs au système) et juste au coin droit du clavier (voyants d’état relatifs aux boutons). Voir « Tableau de voyants d’état » en page 28. Commutateur d’alimentation/veille/reprise Le commutateur d’alimentation/veille/reprise vous permet de mettre votre ordinateur en veille sans l’éteindre, de reprendre l’utilisation de l’ordinateur lorsqu’il a été mis en sommeil et de le faire démarrer s’il est éteint. Voir « Bouton d’alimentation/veille/reprise » en page 69.20 - Emplacement des commandes et des connecteurs Loquet de libération du stylet Ce loquet vous permet de déloger le stylet de son emplacement. Pavé tactile TouchPad Le pavé tactile Touchpad est une commande semblable à une souris, avec bouton droit et bouton gauche. Voir « TouchPad/Numériseur actif/Écran tactile » en page 41. Haut-parleur Le haut-parleur mono intégré fournit le son de l’ordinateur. Prise d’écouteurs La prise d’écouteurs vous permet de connecter des écouteurs. Voir « Prise d’écouteurs » en page 85. Prise de micro La prise de micro permet de connecter un microphone mono externe. Voir « Prise de micro » en page 86. Clavier Clavier complet avec plusieurs touches spéciales Windows. Voir « Clavier » en page 38. Boutons de la tablette LIFEBOOK Les boutons de la tablette LIFEBOOK permettent de lancer diverses applications directement. Voir « Boutons de la tablette LIFEBOOK » en page 57. Capteur d’empreintes digitales Le capteur d’empreintes digitales vous permet de vous connecter à votre système ainsi qu’à des sites Internets et d’autres applications protégés par mot de passe : il suffit de glisser votre doigt sur le capteur. Voir « Présentation du capteur d’empreintes digitales » en page 155.Grilles de ventilation Fente pour carte SmartCard Port USB 2.0 Commutateur marche/arrêt pour Fente pour carte Secure Digital Prise d’alimentation c.c. réseau sans fil / Bluetooth

- Emplacement des commandes et des connecteurs

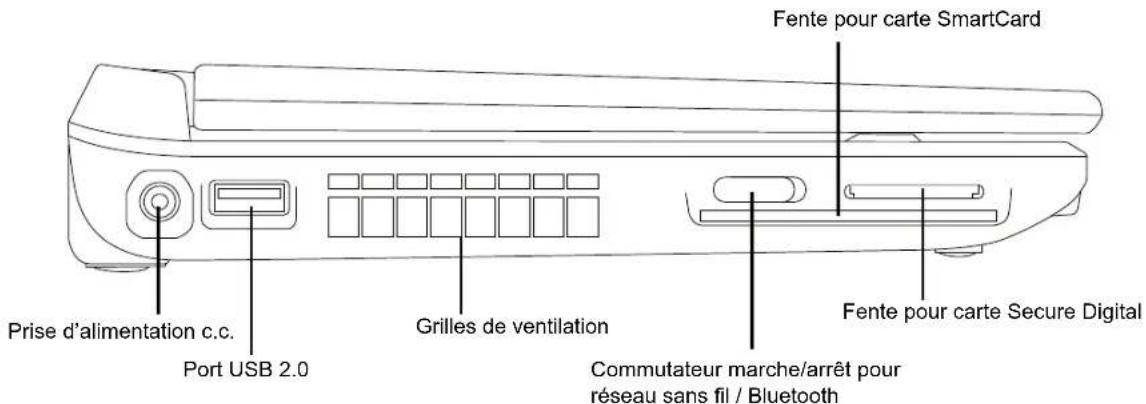

Figure 3. Côté gauche du PC Tablette LIFEBOOK Composants sur le côté gauche de l’ordinateur Voici une courte description des composants se trouvant sur le côté gauche de votre PC Tablette LIFEBOOK. Prise d’alimentation c.c. La prise d’alimentation c.c. sert à brancher l’adaptateur secteur, lequel permet d’alimenter le PC Tablette LIFEBOOK et de charger la batterie interne au lithium. Ports USB 2.0 Les ports USB 2.0 (un sur le côté droit, l’autre à l’arrière) permettent de brancher des périphériques USB (Universal Serial Bus). La norme USB 2.0 transfère des données à un débit théorique de 480 Mbit/s. Elle est rétrocompatible avec les périphériques USB 1.1 dont le débit atteint 12 Mbit/s. Voir « Ports USB » en page 85. Grilles de ventilation Les grilles de ventilation aident à refroidir votre système et à éviter qu’il ne surchauffe.22 - Emplacement des commandes et des connecteurs Commutateur de carte réseau local sans fil/Bluetooth Ce commutateur permet de mettre sous et hors tension les dispositifs de réseau local sans fil et Bluetooth en option. Pour prolonger la longévité de la batterie, éteignez ces périphériques entre les utilisations. Vo i r « Activation de la carte réseau sans fil » en page 147. Notez que les systèmes avec numériseur double en option ne peuvent être dotés d’une carte pour réseau étendu sans fil. Fente pour carte Secure Digital (SD) La fente pour carte Secure Digital (SD) permet d’introduire une carte SD de stockage de données. Cette architecture vous permet de transférer des données à partir d’une grande variété de périphériques numériques. Voir « Insérer des cartes SD » en page 80. Fente pour carte Smart Card Votre LIFEBOOK est doté d’un lecteur de cartes intelligentes, aussi appelées cartes à puce. Ces cartes ressemblent à des cartes de crédit mais elles contiennent une puce électronique. La puce peut stocker diverses informations et vous offre de nombreuses possibilités, comme faire des achats sécurisés, payer des appels téléphoniques, enregistrer des données de sécurité et fournir des informations personnelles et d’identification. Pour pouvoir utiliser le lecteur de carte à puce, vous devez acquérir un logiciel tiers qui n’est pas fourni. POUR PROTÉGER VOTRE ORDINATEUR DES DOMMAGES ET OPTIMISER SES PERFORMANCES, GARDEZ TOUJOURS LES GRILLES DE VENTILATION DÉGAGÉES, PROPRES ET SANS DÉBRIS. IL EST POSSIBLE QUE VOUS DEVIEZ LES NETTOYER PÉRIODIQUEMENT, SELON L’ENVIRONNEMENT DANS LEQUEL VOUS UTILISEZ L’ORDINATEUR.

E PLACEZ PAS L’ORDINATEUR DANS UN ENDROIT OÙ LES GRILLES DE VENTILATION POURRAIENT ÊTRE OBSTRUÉES, NOTAMMENT DANS UN PETIT ESPACE FERMÉ OU SUR UNE SURFACE MOLLE COMME UN LIT OU UN COUSSIN.Point d’attache du cordon du stylo Support de stylo Grilles de ventilation Commutateur d’alimentation/ Port USB 2.0 Prise de réseau local (RJ-45) Port vidéo externe veille/reprise

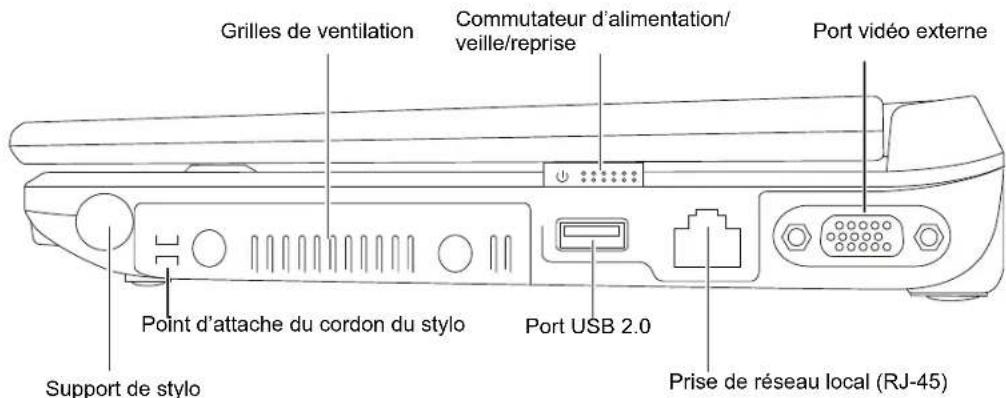

- Emplacement des commandes et des connecteurs Figure 4. Côté droit de l’ordinateur LIFEBOOK Composants sur le côté droit de l’ordinateur Voici une courte description des composants se trouvant sur le côté droit de votre PC Tablette LIFEBOOK. Grilles de ventilation Les grilles de ventilation aident à refroidir votre système et à éviter qu’il ne surchauffe. POUR PROTÉGER VOTRE ORDINATEUR DES DOMMAGES ET OPTIMISER SES PERFORMANCES, GARDEZ TOUJOURS LES GRILLES DE VENTILATION DÉGAGÉES, PROPRES ET SANS DÉBRIS. IL EST POSSIBLE QUE VOUS DEVIEZ LES NETTOYER PÉRIODIQUEMENT, SELON L’ENVIRONNEMENT DANS LEQUEL VOUS UTILISEZ L’ORDINATEUR.

- Emplacement des commandes et des connecteurs Commutateur d’alimentation/veille/reprise Le commutateur d’alimentation/veille/reprise vous permet de mettre votre ordinateur en veille sans l’éteindre, de reprendre l’utilisation de l’ordinateur lorsqu’il a été mis en sommeil et de le faire démarrer s’il est éteint. Voir « Bouton d’alimentation/veille/reprise » en page 69. Port vidéo externe Le port vidéo externe permet de connecter un moniteur externe ou un projecteur ACL. Voir « Port vidéo externe » en page 87. Support de stylo Le support sert à tenir le stylo (ou « stylet ») lorsque ce dernier n’est pas utilisé. Le stylo sert d’interface avec l’écran numériseur actif. Point d’attache du cordon du stylo Le point d’attache du cordon permet de relier votre stylo à l’ordinateur pour éviter de le perdre. Ports USB 2.0 Les ports USB 2.0 vous permettent de connecter des périphériques USB. Chaque port USB 2.0 permet de transférer des données à une vitesse atteignant 480 Mbit/s. Il est également rétrocompatible avec les périphériques USB 1.1, lesquels permettent des transferts de données à des vitesses atteignant 12 Mbit/s. Voir « Ports USB » en page 85. Prise de réseau local (RJ-45) La prise de réseau local interne (RJ-45) peut être utilisée pour réaliser une connexion interne en réseau local Ethernet. Voir « Prise de réseau local (RJ-45) interne » en page 84.Fente pour dispositif antivol Port HDMI

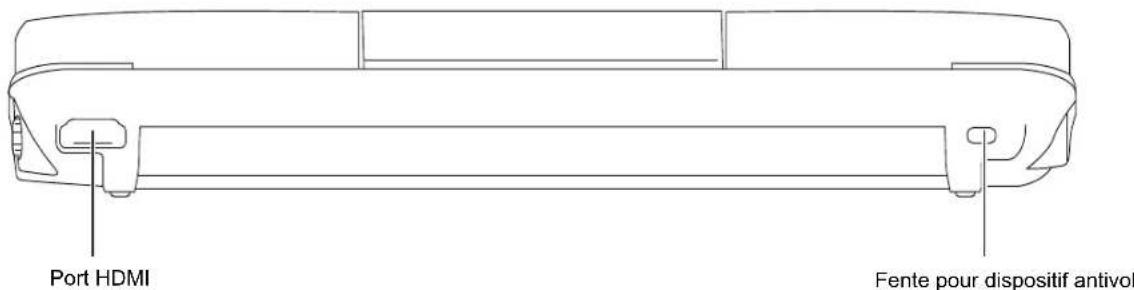

- Emplacement des commandes et des connecteurs Figure 5. Face arrière du PC Tablette LIFEBOOK Composants de la face arrière Voici une courte description des composants se trouvant à l’arrière de votre PC Tablette LIFEBOOK. Port HDMI Le port HDMI est conçu pour être utilisé avec des périphériques numériques compatibles avec votre ordinateur, tels qu’une télévision haute définition ou un récepteur AV (audio-vidéo).Voir « Port HDMI » en page 86. Fente pour dispositif antivol La fente de dispositif antivol vous permet d’installer un dispositif antivol disponible en option.Module de mémoire Compartiment de batterie au lithium Grilles de ventilation Loquet de la batterie Loquet de la batterie supplémentaire (divers emplacements)

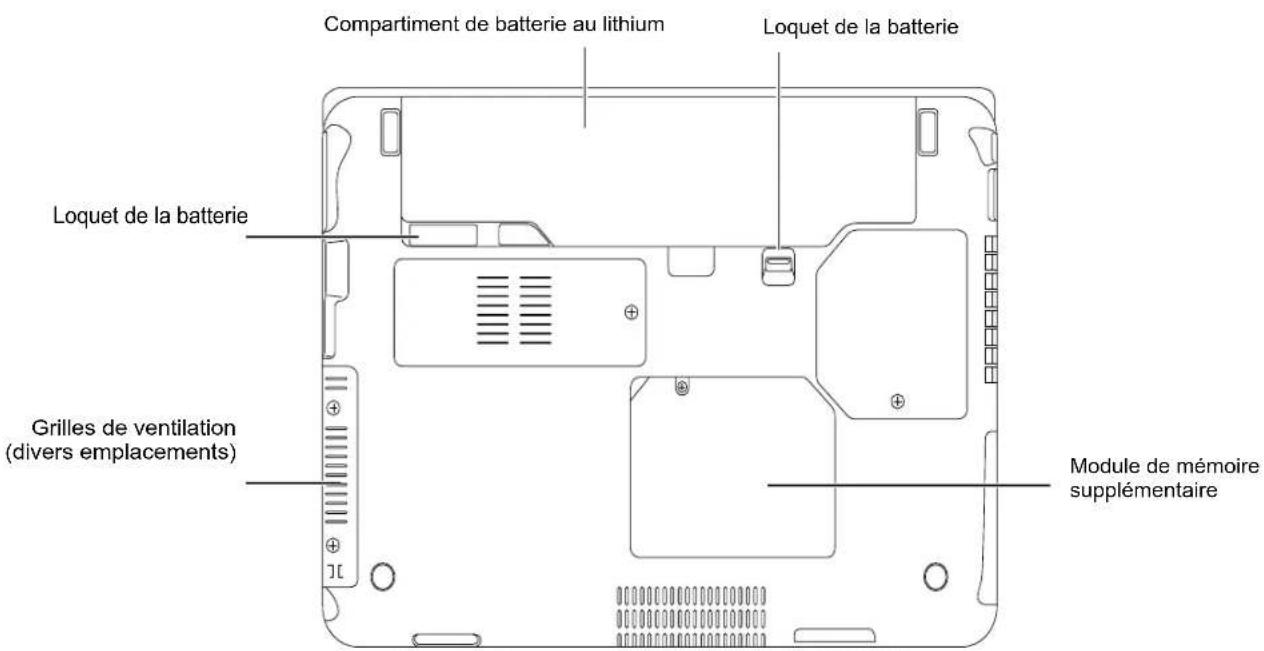

- Emplacement des commandes et des connecteurs Figure 6. Dessous du PC Tablette LIFEBOOK Composants sous l’ordinateur Voici une courte description des composants se trouvant sous votre PC Tablette LIFEBOOK. Compartiment de batterie au lithium Le compartiment de batterie contient la batterie interne au lithium. Le couvercle de cette baie peut être ouvert pour enlever la batterie lorsque l’ordinateur doit être entreposé pendant une longue période ou pour remplacer une batterie à plat par une autre batterie chargée. Voir « Batterie au lithium » en page 74.27 - Emplacement des commandes et des connecteurs Loquets de la batterie Les loquets servent à maintenir la batterie à l’intérieur de son compartiment. Compartiment de mémoire supplémentaire Votre ordinateur est équipé en usine d’une mémoire vive synchrone dynamique à double débit (niveau 3) et à haute vitesse (SDRAM DDR3 800 MHz). Le compartiment de mémoire permet d’augmenter la capacité de mémoire système de votre ordinateur pour en améliorer les performances globales. Voir « Module de mémoire additionnelle » en page 81. Normalement, vous ne devriez pas avoir à ouvrir ce compartiment. Grilles de ventilation Les grilles permettent à l’air de circuler dans le système afin de refroidir les composants. POUR PROTÉGER VOTRE ORDINATEUR DES DOMMAGES ET OPTIMISER SES PERFORMANCES, GARDEZ TOUJOURS LES GRILLES DE VENTILATION DÉGAGÉES, PROPRES ET SANS DÉBRIS.

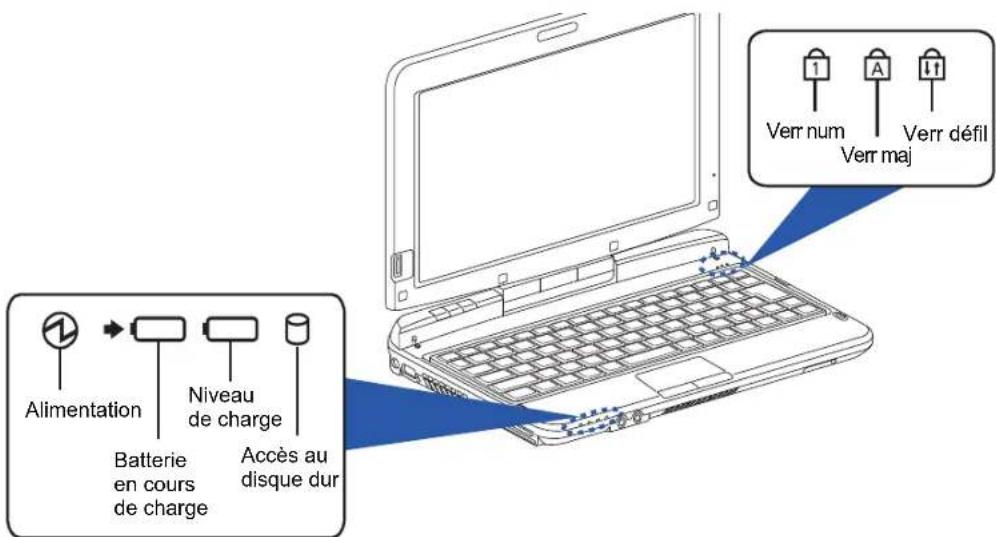

- Tableau de voyants d’état Figure 7. Tableau de voyants d’état

Batterie Niveau Verr num Verr maj Verr défil Alimentation en cours de charge de charge Accès au disque dur Tableau de voyants d’état Le tableau de voyants d’état contient des symboles et DEL associées correspondant à des composants spécifiques de votre PC Tablette. Ces symboles vous renseignent sur le fonctionnement des composants correspondants ()igure 7). Voyant d’alimentation Le voyant d’alimentation indique si l’ordinateur est alimenté et en cours d’utilisation. Cette icône peut être affichée de trois manières pour indiquer la source d’alimentation de votre ordinateur portable.

• Allumé en continu : L’ordinateur est alimenté et en cours d’utilisation.

• Clignotement : L’ordinateur est alimenté mais il est entré en mode de veille.

• Éteint : L’ordinateur est soit éteint, soit en mode de sauvegarde sur le disque.29 - Tableau de voyants d’état Voyant de charge en cours Le voyant de charge de la batterie indique si la batterie est installée et en cours de charge.

• Vert continu : L’alimentation secteur est assurée et la charge est terminée.

• Orange continu : L’alimentation secteur est assurée et la charge est en cours.

• Orange continu : L’alimentation secteur est assurée mais une erreur s’est produite lorsque la batterie était en charge.

• Éteint : Aucune alimentation secteur. Voyant de niveau de charge Le voyant de niveau de charge de la batterie affiche le niveau de charge de la batterie comme suit :

• Vert continu : Batterie chargée entre 50 % et 100 % de sa capacité maximale.

• Orange continu : Batterie chargée entre 13 % et 49 % de sa capacité maximale.

• Rouge continu : Batterie chargée entre 0 % et 12 % de sa capacité maximale.

• Orange clignotant : L’état de charge de la batterie est en cours de vérification (durée de quatre secondes après l’installation de la batterie).

• Rouge clignotant : La batterie est défectueuse et doit être remplacée.

• Éteint : Aucune batterie n’est installée.

• Lorsque la batterie est installée et que l’ordinateur n’est pas sous tension, le voyant de charge de la pile indiquera le niveau de charge pendant cinq secondes après le clignotement orange.

• Lorsque l’adaptateur secteur n’est pas branché ou que la batterie n’est pas complètement chargée et que l’ordinateur se trouve en mode sommeil, le voyant clignote. Il clignote en s’allumant une seconde toutes les cinq secondes.

• Les batteries soumises aux chocs, aux vibrations ou aux températures extrêmes risquent de subir des dégâts permanents.

• Si une batterie est court-circuitée, elle est forcément abîmée et doit être remplacée.30 - Tableau de voyants d’état

Voyant d’accès au disque dur Indique si votre disque dur interne est en cours d’utilisation. Voyant Verr num Le voyant Verr num s’allume en vert lorsque le clavier intégré est en mode de pavé numérique à dix touches. Voyant Verr maj Le voyant Verr maj s’allume en vert lorsque le clavier est configuré pour inscrire les lettres en majuscules. Voyant Verr défil Le voyant Verr défil s’allume en vert lorsque le verrouillage du défilement est actif.31 - Écran Figure 8. Ouverture de l’écran Écran Votre PC Tablette LIFEBOOK T580 est doté d’un écran d’affichage à DEL rétroéclairé vous permettant de mieux voir son contenu lorsque la lumière environnante est intense. La conception convertible de votre PC Tablette vous permet d’ouvrir complètement l’écran, de le tourner à 180 degrés dans les deux sens et le placer face vers le haut sur le clavier. Cela vous permet d’utiliser le système comme une tablette, de la même manière qu’avec un bloc-note en papier. Ouverture de l’écran Soulevez l’écran et inclinez-le légèrement vers l’arrière jusqu’à une position confortable, en faisant attention de ne pas toucher à la surface d’affichage(Figure 8).32 - Écran Utilisation du système comme une tablette Si vous souhaitez utiliser le système comme une tablette, effectuez les étapes suivantes. 1 Soulevez l’écran jusqu’à ce qu’il soit perpendiculaire au clavier (Figure 9). 2 Lorsque l’écran est perpendiculaire au clavier, tournez de 180 degrés dans l’une ou l’autre direction afin qu’il soit face vers l’arrière. 3 En tenant l’extrémité supérieure de l’écran, tirez vers l’avant jusqu’à ce qu’il repose au dessus du clavier. Pour remettre l’ordinateur en configuration normale : 1 Soulevez l’écran jusqu’à ce qu’il soit perpendiculaire au clavier. 2 Lorsque l’écran est perpendiculaire au clavier, faites-le pivoter de 180 degrés dans le sens opposé à celui où vous l’avez fait pivoter au départ (c.-à-d. remettez-le dans sa position initiale) afin qu’il soit face vers l’avant. (a) (b) (c) Figure 9. Conversion de la configuration portable à la configuration tablette (a) configuration portable (b) rotation (c) configuration tablette

• L’écran peut pivoter dans un sens comme dans l’autre mais lorsque vous souhaitez revenir à la configuration portable, prenez garde à le faire pivoter dans le sens inverse à celui dans lequel vous l’avez ouvert. Si vous tournez l’écran dans le mauvais sens, vous risquez d’endommager la charnière. L’écran doit pouvoir tourner facilement, si ce n’est pas le cas, il se peut que vous le fassiez tourner dans le mauvais sens.

• À l’étape suivante, assurez-vous de placer l’écran perpendiculairement au clavier, sinon le clavier et le couvercle de l’écran pourraient s’égratigner.33 - Écran Comment tenir le PC Tablette Selon le modèle de réseau local et/ou étendu sans fil de votre système, la façon de tenir votre ordinateur sera légèrement différente. Pour déterminer le modèle de carte réseau sans fil qui est installé, faites un clic droit sur l’icône Poste de travail du bureau, puis sélectionnez Propriétés. Cliquez sur [Gestionnaire de périphériques] dans le panneau gauche de la fenêtre Propriétés. Actionnez le signe « + » situé à côté des Adaptateurs réseau pour voir le modèle de la carte : « Intel® Centrino® Advanced-N 6200 AGN », « Atheros XSPAN 802.11abgn Wireless Network Adapter » ou « Atheros XSPAN 802.11bgn Wireless Network Adapter ». Si l’une des cartes Atheros mentionnées précédemment ou un module Gobi Wireless WAN est installé sur votre ordinateur, la tablette fonctionnera dans tous les sens lorsque le dispositif sans fil est allumé. Si c’est le dispositif Intel qui est installé, la tablette ne fonctionnera pas avec l’orientation horizontale secondaire (paysage). Consultez les illustrations des figures 10 et 11. Orientation horizontale *REMARQUE : Cette orientation est inopérante uniquement lorsque la carte de réseau sans fil est allumée. Dans le cas contraire, elle fonctionne. Figure 10. Orientations des PC Tablette dotés d’une carte Intel Centrino Advanced-N 6200 AGN Orientation verticale primaire Orientation* non fonctionnelle Orientation verticale secondaireOrientation horizontale

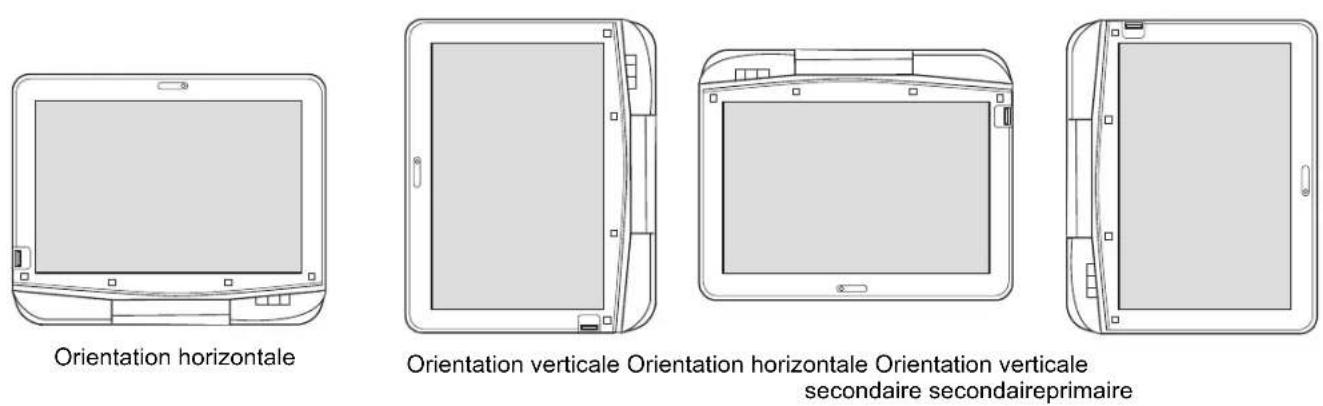

- Écran Figure 11. Orientations des PC Tablette dotés d’une carte Atheros WLAN et/ou Gobi2000 Wireless WAN Réglage de la luminosité de l’écran Lorsque vous avez allumé votre PC Tablette, vous pouvez régler la luminosité de l’écran à un niveau de visionnement plus confortable. Vous pouvez ajuster la luminosité de trois façons : avec le clavier, avec l’utilitaire de gestion de l’alimentation, avec le menu Fujitsu. Utilisation du clavier Si vous réglez la luminosité en vous servant du clavier, vous modifiez les paramètres du système (c.-à-d., le paramétrage réalisé avec les touches de fonction modifient automatiquement les paramètres de luminosité dans les paramètres de la tablette et du stylo).

• [Fn+F6] : Appuyez plusieurs fois sur cette combinaison de touches pour diminuer la luminosité de votre écran.

• [Fn+F7] : Appuyez plusieurs fois sur cette combinaison de touches pour augmenter la luminosité de votre écran. Orientation verticale Orientation horizontale Orientation verticale secondaire secondaireprimaire35 - Écran Remarque : le changement de luminosité avec la touche [Fn] est temporaire. Lors d’une reprise ou d’un redémarrage, il faudra les réinitialiser si cette méthode a été utilisée. Utilisation de l’utilitaire de gestion de l’alimentation Pour régler la luminosité avec l’utilitaire de gestion de l’alimentation : Cliquez sur Démarrer -> Panneau de configuration. Dans Affichage par :, sélectionnez un des affichages par icônes. Sélectionnez Écran puis cliquez sur Régler la luminosité dans le panneau de gauche. Sous Sélectionner un régime d’alimentation, choisissez le régime que vous souhaitez. Faites glisser la barre Luminosité de l’écran : (au bas de la fenêtre) vers la gauche ou la droite selon votre préférence. Utilisation du menu Fujitsu pour régler la luminosité Pour régler la luminosité en vous servant du menu Fujitsu, cliquez sur l’icône Menu Fujitsu de la barre de tâches dans le coin inférieur droit de l’écran. Double-cliquez sur l’icône Centre de mobilité Windows, puis double-cliquez sur l’icône située à côté de Luminosité de l’écran. Réglez la luminosité en faisant glisser le bouton sur la position On battery (Alimentation batterie) ou Plugged in (Alimentation secteur). LORSQUE VOUS EMPLOYEZ UNE ALIMENTATION SECTEUR, L’ÉCRAN UTILISE PAR DÉFAUT LE NIVEAU DE LUMINOSITÉ LE PLUS ÉLEVÉ. LORSQUE VOUS EMPLOYEZ UNE ALIMENTATION SUR BATTERIE, L’ÉCRAN UTILISE PAR DÉFAUT UN NIVEAU DE LUMINOSITÉ MOYEN.

- Écran Activation/Désactivation du capteur de lumière ambiante Le capteur de lumière ambiante est situé un peu en bas du panneau, à droite de l’écran. Ce capteur repère automatiquement les conditions de luminosité dans lesquelles l’ordinateur est utilisé. Si l’environnement est très éclairé, la luminosité de l’écran ACL augmentera pour faciliter la lecture. Au contraire, dans la pénombre, la luminosité de l’écran diminuera automatiquement. Le capteur de lumière peut être activé ou désactivé à partir du Panneau de configuration, comme suit : 1 Ouvrez le Panneau de configuration et cliquez sur Affichage par : puis sélectionner la taille des icônes souhaitée. 2 Cliquez sur l’icone Capteurs d’emplacement et autres. 3 Pour activer ou désactiver le capteur de lumière, cochez ou décochez la case située dans la colonne « Activé », puis cliquez sur [Appliquer]. 4 Pour de plus amples informations sur le capteur de lumière, cliquez sur l’icône du Capteur de lumière présente dans la colonne des Capteurs à droite de l’icône pour ouvrir la fenêtre des Propriétés. 5 Dans la fenêtre « Propriétés du capteur », vous pouvez modifier la description du capteur, désinstaller le capteur ou encore activer ou désactiver les utilisateurs sélectionnés.

• Pour modifier la description du capteur, cliquez sur le bouton [Modifier la description], saisissez les nouveaux éléments, puis cliquez sur le bouton [OK].

• Pour limiter le nombre d’utilisateurs ayant accès aux capteurs, cliquez sur Modifier les accès aux capteurs, puis cochez ou libérez la case située à côté de l’utilisateur auquel vous souhaitez autoriser ou refuser l’accès.

• Pour désinstaller le capteur, cliquez sur Désinstaller ce capteur. NOTEZ QU’AU PREMIER DÉMARRAGE DU SYSTÈME, LE CAPTEUR DE LUMIÈRE AMBIANTE EST DÉSACTIVÉ.

OUS DEVREZ L’ACTIVER EN SUIVANT LA PROCÉDURE SUIVANTE.37 - Écran Mises en garde Ouverture et fermeture du couvercle de l’écran Par défaut, le fait de fermer le couvercle met automatiquement votre système en mode Sommeil. Pour changer le mode par défaut lorsque le couvercle est fermé : 1 Ouvrez le Panneau de configuration, sélectionnez Options d’alimentation. 2 Dans le panneau de gauche, cliquez sur Choisir ce que fait la fermeture du couvercle. 3 Sélectionnez l’action désirée pour Lorsque je ferme le couvercle, puis cliquez sur le bouton [Sauvegarder les changements] ou [Appliquer] (selon le système d’exploitation).38 - Clavier Clavier B acks pace ECO Touches de fonction Pavé numérique Touche d’application Touches de curseur (délimité par la ligne noire) Touche DémarrerTouche Fn Figure 12. Clavier Utilisation du clavier Votre PC Tablette Fujitsu LIFEBOOK est doté d’un clavier à 82 touches. Ce clavier exécute toutes les fonctions d’un clavier à 101 touches, y compris les touches Windows et diverses touches de fonction spéciales. Cette section décrit les touches suivantes ()igure 12).

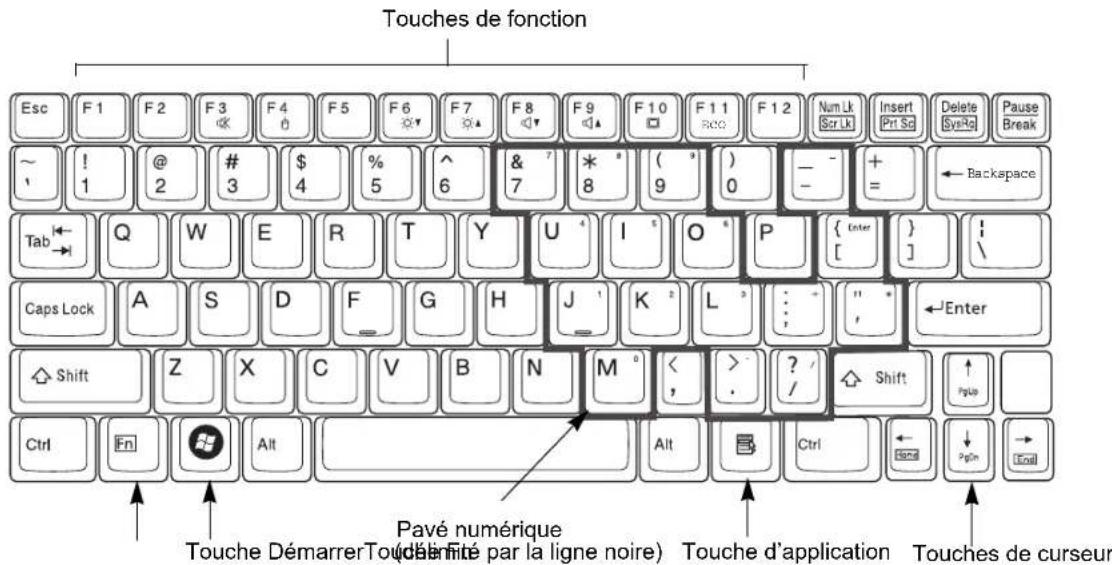

• Pavé numérique : Certaines touches de votre ordinateur portable remplissent une double fonction, servant à la fois de caractère standard et de touche numérique ou mathématique. Pour passer du caractère standard à la fonction numérique, utilisez la touche [Verr num].

• Touches de curseur : Votre clavier contient quatre touches fléchées permettant de déplacer le curseur ou le point d’insertion vers la droite, vers la gauche, vers le haut ou vers le bas, dans les fenêtres, dans les applications et dans les documents.39 - Clavier

• Touches de fonction : Les touches [F1] à [F12] s’utilisent avec la touche [Fn] pour exécuter des actions spéciales, selon le programme en cours d’utilisation.

• Touches Windows : Ces touches fonctionnent de concert avec votre système d’exploitation Windows et produisent le même résultat que si vous cliquiez sur le menu Démarrer à l’écran ou avec le bouton droit de votre pointeur. Pavé numérique Certaines touches du clavier remplissent une double fonction en servant de touche standard et de touche numérique. Pour utiliser la fonction numérique de ces touches, appuyez sur [Verr num]. Pour désactiver la fonction numérique, appuyez de nouveau sur la même touche. Lorsque cette fonction est activée, vous pouvez saisir des chiffres de 0 à 9, exécuter des additions ( + ), des soustractions ( - ), des multiplications ( * ) et des divisions ( / ), ainsi que saisir des décimales ( , ) en vous servant des touches de fonction désignées du pavé numérique. Les fonctions secondaires des touches du pavé numérique sont indiquées sur leur face avant. Touches Windows Votre PC Tablette LIFEBOOK comporte deux touches Windows, soit une touche [Démarrer] et une touche [Application]. La touche [Démarrer] affiche le menu Démarrer. Ce bouton fonctionne un peu comme le bouton de menu Démarrer de votre écran La touche [Application] fonctionne comme le bouton droit de votre souris et affiche un menu de raccourcis s’appliquant à l’élément sélectionné (Pour plus d’informations sur les touches Windows, veuillez consulter l’Aide Windows et la documentation de soutien disponible dans le menu Démarrer.) Touches de curseur Les touches de curseur sont les quatre touches fléchées qui permettent de déplacer le curseur vers le haut, vers le bas, vers la gauche et vers la droite dans les applications. Dans les programmes tels que l’Explorateur Windows, elles servent à déplacer la « mise en évidence » (sélectionne l’élément suivant en haut, en bas, à gauche ou à droite). Touches de fonction Votre PC Tablette LIFEBOOK comporte 12 touches de fonction, F1 à F12. Les fonctions affectées à ces touches varient selon l’application. Pour les connaître, consultez la documentation du logiciel utilisé.40 - Clavier

• La touche [Fn] permet d’accéder à des fonctions supplémentaires de votre PC Tablette. Elle est toujours utilisée conjointement avec une autre touche.

• [Fn+F3] : Maintenez [Fn] enfoncée et appuyez sur [F3] pour activer ou désactiver la fonction Silence.

• [Fn+F4] : Maintenez la touche [Fn] enfoncée et appuyez sur [F4] pour activer ou désactiver la fonction Quick Point. Veuillez prendre note que la combinaison de touches [Fn+F4] fonctionne uniquement lorsque le paramètre Manual Setting (Configuration manuelle) est sélectionné dans le BIOS. (Voir « Utilitaire de configuration du BIOS » en page 64.)

• [Fn+F6] : Gardez la touche [Fn] enfoncée et appuyez plusieurs fois sur [F6] pour diminuer la luminosité de l’écran.

• [Fn+F7] : Gardez la touche [Fn] enfoncée et appuyez plusieurs fois sur [F7] pour augmenter la luminosité de l’écran.

• [Fn+F8] : Si vous appuyez plusieurs fois sur [F8] tout en maintenant la touche [Fn] enfoncée, vous réduirez le volume sonore de votre système.

• [Fn+F9] : Si vous appuyez plusieurs fois sur [F9] tout en maintenant la touche [Fn] enfoncée, vous augmenterez le volume sonore de votre système.

• [Fn+F10] : Gardez la touche [Fn] enfoncée et appuyez sur [F10] pour changer l’emplacement de l’affichage vidéo. L’ordre des emplacements dépend du type de périphérique(s) vidéo connecté(s) au système. Chaque fois que vous appuyez sur ces touches, vous passez au choix suivant.

• Si vous avez un écran à tube cathodique externe, l’ordre sera le suivant : écran interne -> écran cathodique externe -> affichage simultané -> écran interne.

• Si vous avez uniquement un périphérique HDMI, l’ordre sera le suivant : écran interne -> écran HDMI -> affichage simultané -> écran interne.

• Si vous avez un écran à tube cathodique et un périphérique HDMI, l’ordre sera le suivant : écran interne -> écran cathodique externe -> affichage simultané interne et écran cathodique externe -> écran HDMI -> affichage simultané écran interne et écran HDMI -> écran interne.

• [Fn+F11] : Maintenez [Fn] enfoncée et appuyez sur [F11] pour activer ou désactiver le mode ECO. Le mode ECO est conçu pour réduire au minimum la consommation de votre ordinateur : la luminosité de l’écran est diminuée, les périphériques de communication sont éteints, et le mode de mise hors tension automatique du disque dur est activé.41 - TouchPad/Numériseur actif/Écran tactile TouchPad/Numériseur actif Commande du curseur Bouton gauche Bouton droit /Écran tactile Figure 13. Pavé tactile TouchPad Utilisation du pavé Touchpad Un pavé tactile Touchpad est intégré à votre PC Tablette : il permet de contrôler le curseur pour sélectionner des éléments. Ce pavé est composé d’une commande de curseur et de deux boutons juste en-dessous. Le bouton gauche fonctionne de la même manière qu’un bouton gauche de souris tandis que le bouton droit a la même fonction que le bouton droit d’une souris. La fonction exacte des boutons peut varier selon l’application utilisée.42 - TouchPad/Numériseur actif/Écran tactile Cliquer Cliquer signifie enfoncer et relâcher un bouton. Pour cliquer à gauche, placez le curseur sur l’élément que vous désirez sélectionner, puis enfoncez et relâchez immédiatement le bouton gauche. Pour cliquer à droite, placez le curseur sur l’élément que vous désirez sélectionner, puis enfoncez et relâchez immédiatement le bouton droit. Vous pouvez également cliquer en frappant une fois le pavé TouchPad avec délicatesse. Figure 14. Cliquer à l’aide du bouton Figure 15. Cliquer à l’aide du pavé TouchPad Figure 16. Faire un clic droit avec le boutonDouble-cliquer Double-cliquer signifie cliquer rapidement, deux fois de suite, avec le bouton gauche. Cette procédure ne fonctionne pas avec le bouton droit. Pour effectuer un double-clic, placez le pointeur sur l’objet voulu et appuyez rapidement deux fois sur le bouton gauche. Vous pouvez également effectuer un double-clic en tapant deux fois légèrement sur le TouchPad. Figure 17. Double-cliquer à l’aide du bouton Figure 18. Double-cliquer à l’aide du pavé ToucshPad

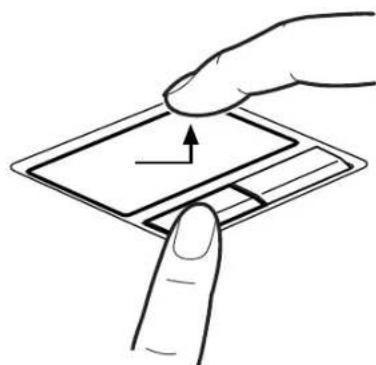

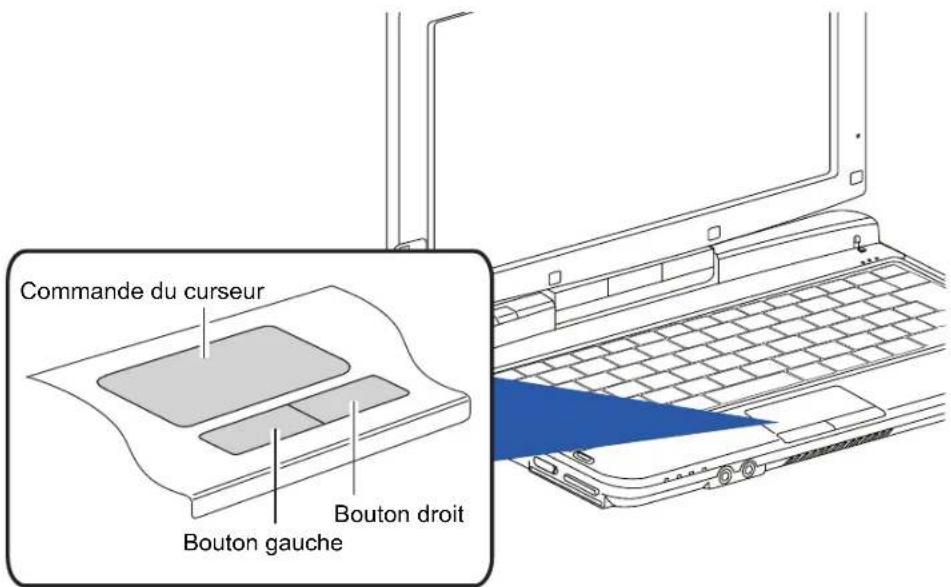

43 - TouchPad/Numériseur actif/Écran tactile

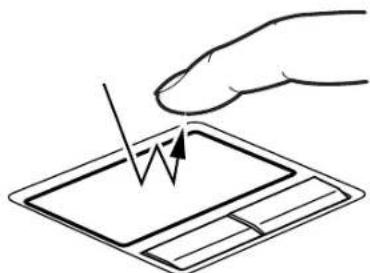

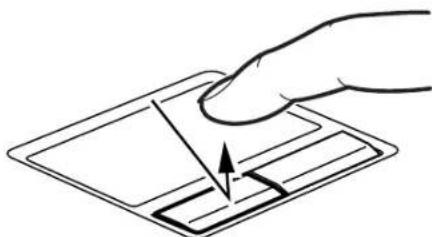

• SI L’INTERVALLE ENTRE LES DEUX CLICS EST TROP LONG, LE DOUBLE-CLIC NE SERA PAS EXÉCUTÉ.

• LES PARAMÈTRES DU PAVÉ TACTILE TOUCHPAD PEUVENT ÊTRE RÉGLÉS DANS LA BOÎTE DE DIALOGUE « P ROPRIÉTÉS DE LA SOURIS » DU PANNEAU DE CONFIGURATION WINDOWS.44 - TouchPad/Numériseur actif/Écran tactile Glisser Glisser signifie enfoncer le bouton gauche, sans le relâcher, en déplaçant le curseur. Pour faire glisser un élément, placez d’abord le curseur sur cet élément. Ensuite, enfoncez et tenez le bouton gauche tout en déplaçant l’élément à son nouvel emplacement, puis relâchez. Vous pouvez également glisser un élément avec le pavé tactile TouchPad. Premièrement, placez le curseur sur l’élément que vous désirez déplacer et frappez légèrement le pavé tactile TouchPad à deux reprises en faisant attention de laisser le doigt sur le pavé après la dernière frappe. Ensuite, glissez votre doigt sur le pavé tactile jusqu’à ce que l’élément soit à l’emplacement désiré et retirez votre doigt. Figure 19. Glisser à l’aide du bouton Figure 20. Glisser à l’aide du pavé TouchPad45 - TouchPad/Numériseur actif/Écran tactile Réglage des commandes du pavé tactile TouchPad Le panneau de configuration Windows vous permet de personnaliser votre pavé tactile Touchpad avec divers paramètres disponibles dans la boîte de dialogue « Propriétés de la souris ». Il y a trois aspects du fonctionnement du pavé tactile que vous pouvez régler :

• Boutons : Cet onglet vous permet de configurer les boutons pour une utilisation gaucher ou droitier, et de configurer l’intervalle de temps permis entre deux clics lors des double-clics.

• Pointeurs : Cet onglet vous permet de paramétrer le régime du curseur selon sa fonctionnalité.

• Options de Pointeur : Cet onglet vous permet de configurer une relation entre la vitesse de mouvement de votre doigt et la vitesse du curseur. Il vous permet aussi d’activer un sillage de pointeur pour la flèche du curseur. Le numériseur intégré vous permet d’utiliser le stylet comme un pointeur. (Pour de plus amples informations sur l’entretien du stylet, voir « Entretien du stylet » en page 53.) Vous pouvez utiliser le stylet pour cliquer, double-cliquer, faire glisser des éléments ou icônes ou pour dessiner comme avec un stylo ou un crayon dans des applications qui fonctionnent avec cette caractéristique, notamment des programmes de dessin et de peinture. Pour de plus amples informations, consultez la documentation accompagnant votre application. Figure 21. Utilisation de l’écran numériseur Écran numériseur actif

• LORSQUE VOUS TOUCHEZ L’ÉCRAN AVEC LE DOIGT ET LORSQUE VOUS ÉCRIVEZ AVEC LE STYLET, N’UTILISEZ PAS DE FORCE EXCESSIVE. DANS LE CAS CONTRAIRE, VOUS RISQUEZ D’ENDOMMAGER L’ÉCRAN À DEL ET/OU L’ÉCRAN TACTILE.

• POUR ACHETER DES STYLETS ADDITIONNELS OU DE REMPLACEMENT, VISITEZ LE SITE INTERNET DES ACCESSOIRES DE FUJITSU À : WWW.SHOPFUJITSU.COM.46 - TouchPad/Numériseur actif/Écran tactile Cliquer sur l’écran numériseur actif Pour faire un clic gauche, touchez l’objet que vous voulez sélectionner, puis soulevez immédiatement le bout du stylet. Figure 22. Cliquer sur l’écran numériseur actif Figure 23. Faire un clic droit sur l’écran numériseur Faire un clic droit sur l’écran numériseur Pour faire un clic droit, maintenez le bouton sur le devant du stylet enfoncé en tapotant sur l’écran. Pour changer les paramètres pour la fonction de clic à droite, allez à Démarrer -> Panneau de configuration -> Paramètres tactiles et du stylet. Dans l’onglet des Options de stylet, sélectionnez « Appuyer et maintenir », puis cliquez sur le bouton [Paramètres].Double-cliquer Pour double-cliquer, toucher l’élément deux fois, puis retirez immédiatement le bout du stylet. Figure 24. Faire un double clic sur l’écran Glisser Glisser signifie déplacer un élément avec le stylet en touchant l’écran, puis en déplaçant et en soulevant le stylet. Pour glisser, touchez l’écran tactile avec votre stylet sur l’élément que vous souhaitez déplacer. Tout en continuant de toucher l’écran avec le stylet, glissez l’élément vers son nouvel emplacement en déplaçant le stylet à travers l’écran, puis en soulevant le stylet pour le relâcher. Figure 25. Faire glisser un objet sur l’écran

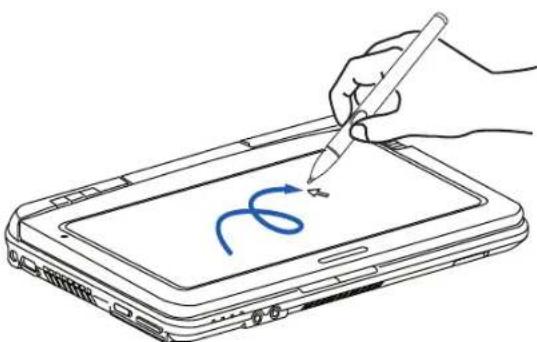

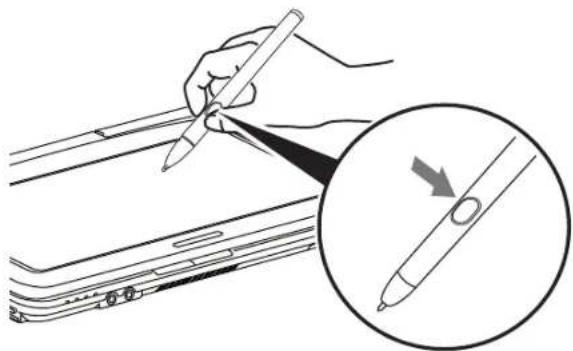

47 - TouchPad/Numériseur actif/Écran tactile48 - TouchPad/Numériseur actif/Écran tactile

Étalonnage de l’écran Pour assurer une correspondance précise entre le curseur et le stylet, vous devez exécuter l’Utilitaire d’étalonnage de l’écran tactile avant d’utiliser l’écran tactile pour la première fois. Faites de même si vous avez modifié la résolution de l’écran et/ou l’orientation. Pour exécuter l’utilitaire d’étalonnage : 1 Cliquez sur Démarrer -> Panneau de configuration. 2 Double-cliquez sur l’icône Paramètres PC Tablette, puis sélectionnez l’onglet Ecran. 3 Cliquez sur le bouton [Etalonner], puis sélectionnez la fonction à étalonner : stylet ou tactile. 4 Réglez l’écran de votre portable à un angle confortable, puis repérez le symbole (+) dans le coin supérieur gauche de l’écran. 5 A l’aide du stylet ou de votre doigt (selon la fonction que vous avez choisi d’étalonner), touchez fermement l’écran directement sur le symbole (+). Soulevez le stylet de l’écran et la cible se déplacera vers une position différente sur l’écran. 6 Répétez l’étape 5 jusqu’à ce que vous ayez sélectionné tous les symboles (+). 7 Une fois cette opération terminée, appuyez sur le bouton [OK]. 8 Touchez le stylet sur plusieurs points de l’écran pour vérifier qu’il est bien étalonné. Si vous n’êtes pas satisfait de l’étalonnage de l’écran, appuyez sur le bouton [Étalonner] pour recommencer. LORSQUE VOUS TAPOTEZ SUR L’ÉCRAN PENDANT L’ÉTALONNAGE, N’UTILISEZ PAS DE FORCE EXCESSIVE.

ANS LE CAS CONTRAIRE, VOUS RISQUEZ D’ENDOMMAGER L’ÉCRAN DEL ET/OU L’ÉCRAN TACTILE.49 - TouchPad/Numériseur actif/Écran tactile Utilisation de l’écran tactile capacitif Ce PC Tablette comporte un numériseur double permettant d’utiliser le stylet ou un doigt comme pointeur (voir « Écran numériseur actif » en page 45 pour une description). Ce type d’écran permet également d’utiliser un, deux, trois ou quatre « mouvements » de doigts pour exécuter diverses opérations, notamment pour défiler, zoomer et pivoter.

• LORSQUE L’UTILISATEUR POSE UN DOIGT SUR L’ÉCRAN TACTILE, CE DERNIER RÉAGIT COMME SI LE STYLET ÉTAIT UTILISÉ.50 - TouchPad/Numériseur actif/Écran tactile Fonctions à un doigt Cliquer Tapotez l’écran avec un seul doigt pour cliquer sur un élément de l’écran. Glisser-Déposer Utiliser un doigt pour toucher un élément de l’écran et le déplacer à un autre endroit sans lever le doigt. Double-cliquer Tapotez l’écran deux fois avec un doigt pour faire un double clic.51 - TouchPad/Numériseur actif/Écran tactile Fonctions à deux doigts Défilement Placez deux doigts sur l’écran et déplacez-les en haut ou en bas pour faire défiler la page. Rotation Placez votre pouce et votre index sur un élément de l’écran. Comme avec un compas, maintenez votre pouce immobile et dessinez de votre index un grand arc pour faire pivoter l’élément. Zoomer Placez deux doigts sur l’écran : fermez-les comme une pince pour rétrécir l’élément, éloignez-les pour agrandir l’élément. Tapoter (pour fermer un menu) Tapotez l’écran avec deux doigts deux fois de suite, rapidement, pour fermer un menu contextuel. Remarque : ce mouvement peut être personnalisé pour réaliser une action spécifique en fonction de vos besoins.52 - TouchPad/Numériseur actif/Écran tactile Fonctions à trois doigts Parcourir et sélectionner Touchez l’écran avec deux doigts et maintenez-les en place : un menu contextuel apparaîtra. Utilisez un troisième doigt pour sélectionner un élément du menu. Tapoter deux foix (pour réduire une fenêtre) Tapotez l’écran avec trois doigts, deux fois de suite, pour réduire toutes les fenêtres et laisser apparaître le bureau. Balayer vers le haut/bas (pour agrandir/réduire) Placez trois doigts sur l’écran. Déplacez-les vers le haut pour agrandir la fenêtre actuelle, ou vers le bas pour la réduire. Tapoter (pour afficher un carrousel) Tapotez l’écran avec trois doigts pour afficher toutes les fenêtres actuelles sous la forme d’un carrousel en trois dimensions. Placez trois doigts sur l’écran et maintenez-les pour faire tourner le carrousel. Balayage latéral (pour naviguer entre des fichiers ouverts) Balayez l’écran avec trois droigts d’un côté à l’autre pour naviguer entre tous les fichiers ouverts au sein d’une même application. Le sens de balayage que vous choisissez au début détermine l’ordre d’affichage des fichiers.53 - TouchPad/Numériseur actif/Écran tactile Fonctions à quatre doigts Tapoter (pour afficher des pages internet contextuelles) Sélectionnez un mot, une phrase, un paragraphe ou un élément. Tapotez l’écran avec quatre doigts et retirez-les, un menu apparaît alors avec des pages ayant le même contexte que l’élément sélectionné. Zoomer (pour créer un effet de loupe) Placez quatre doigts sur une zone définie de l’écran, elle s’agrandira alors comme si vous utilisiez une loupe. Utilisez un doigt pour déplacer le curseur d’agrandissement sur d’autres zones de la page. Sélectionner Touchez une zone de l’écran avec quatre doigts en formant un carré et maintenez vos doigts appuyés, un menu d’applications se rapportant à la zone sélectionnée apparaîtra. Balayer vers le haut/bas (pour faire défiler une page sur une distance prescrite) Touchez l’écran avec quatre doigts et faites un balayage vers le haut ou le bas. L’envergure du mouvement de balayage détermine la distance parcourue dans le document.54 - TouchPad/Numériseur actif/Écran tactile Entretien du stylet Modification des paramètres du stylet Vous pouvez opérer quelques changements dans les paramètres du stylet pour l’adapter à vos besoins (changement de la sensibilité à la pression, notamment) Pour ce faire, allez à Démarrer > Panneau de configuration, puis sélectionnez un des affichages dans la zone « Page d’accueil du Panneau de configuration ». Cliquez sur l’icône « Stylet et périphériques d’entrée », la fenêtre des paramètres s’affichera alors.

• IL Y A UN RISQUE D’EXPLOSION SI LA PILE EST REMPLACÉE PAR UNE PILE DONT LE TYPE NE CORRESPOND PAS. JETEZ LES PILES USAGÉES CONFORMÉMENT AUX PROCÉDURES LOCALES. Le stylet fonctionne avec une pile AAAA. Avant de commencer, assurez-vous d’avoir à disposition une pile neuve. 1 Retirez le capuchon à l’arrière du stylet (Figure 26). 2 Retirez la pile du fourreau. 3 Insérez la pile neuve dans le fourreau dans le même sens que celle qui y était auparavant. 4 Refermez le capuchon. Pile AAAA Fourreau du stylet Capuchon du stylet56 - TouchPad/Numériseur actif/Écran tactile Remplacement de l’embout du stylet Avec le temps, il se peut que l’embout du stylet s’use ou que des particules étrangères s’y attachent, risquant de rayer l’écran. Une fois abîmé, l’embout sera difficile à manipuler et l’écran réagira de manière imprévue. Si un problème de ce genre se produit, remplacez l’embout du stylet. 1 Retirez l’embout du fourreau. 2 En vous aidant d’un des nouveaux conseils fournis avec votre stylet, insérez l’extrémité pointue de l’embout dans le fourreau et enfoncez-la fermement pour la mettre en place. Figure 27. Remplacement de l’embout du stylet Installation du cordon Pour éviter d’échapper ou de perdre votre stylo, attachez-le à votre ordinateur à l’aide du cordon fourni. Pour attacher le cordon à votre PC Tablette, suivez les étapes suivantes : 1 Attachez l’extrémité du cordon (petite boucle) à votre stylet. Pour ce faire, enfilez la petite boucle à travers le trou du stylo, puis faites passer l’autre extrémité du cordon à travers la boucle. 2 Attachez la grande boucle du cordon au point d’attache de votre ordinateur. Pour ce faire, enfilez le bout du cordon (grande boucle) à travers le point d’attache, puis faites passer le stylo à travers la grande boucle. Figure 28. Installation du cordon

Embout du styletCombinaison Bouton de rotation d’écran Bouton de menu Fujitsu [Ctrl+Alt+Suppr]

- Boutons de la tablette LIFEBOOK Figure 29. Boutons du PC Tablette LIFEBOOK T580 Boutons de la tablette LIFEBOOK Votre PC Tablette LIFEBOOK T580 est doté de trois boutons utilisables en configuration de tablette. Ces boutons permettent d’activer des fonctions et des applications courantes directement. Combinaison [Ctrl+Alt+Suppr] Démarrez une session sur l’ordinateur et ouvrez le Gestionnaire des tâches Windows. Si vous maintenez ce bouton de tablette enfoncé pendant deux secondes, vous pourrez vous connecter à nouveau sur l’ordinateur après un démarrage, après un verrouillage ou à la sortie du mode d’économie d’énergie.58 - Boutons de la tablette LIFEBOOK Une fois la session ouverte, le fait de maintenir ce bouton enfoncé pendant deux secondes lancera le Gestionnaire des tâches Windows ou, en si vous êtes en réseau, ouvrira la fenêtre de sécurité. Bouton de rotation d’écran Changement d’orientation de l’affichage Si vous appuyez sur le bouton Orientation, l’affichage de l’écran passera du mode « portrait » (vertical) au mode « paysage » (horizontal), ou vice versa. Si vous souhaitez utiliser votre PC Tablette comme eBook, par exemple, vous utiliserez l’orientation « portrait ». A l’opposé, si vous souhaitez consulter un tableur, vous préférerez l’orientation « paysage ». Bouton de menu Fujitsu Ouverture du menu Fujitsu Appuyez sur ce bouton de tablette pour faire apparaître le TouchLauncher sur l’écran. Ce programme sert à démarrer les applications installées sur l’ordinateur. Appuyez sur ce bouton de tablette pour faire apparaître le menu Fujitsu sur l’écran. Le menu Fujitsu sert à changer certains paramètres du système. Appuyez sur ce bouton en mode Veille ou Eteint pour faire apparaître la vérification des batteries. Cela vous permettra de vérifier le statut de la batterie sans avoir à charger le système d’exploitation. La DEL indique le statut de la batterie (Voir « Voyant de niveau de charge » en page 29.) L’ORIENTATION PAR DÉFAUT DE L’ÉCRAN PEUT ÊTRE CHANGÉE EN OUVRANT LE PANNEAU DE CONFIGURATION, EN DOUBLE-CLIQUANT SUR L’ICÔNE COMMANDES DU PC TABLETTE FUJITSU, PUIS EN SÉLECTIONNANT LES PARAMÈTRES VOULUS DANS LES PROPRIÉTÉS D’AFFICHAGE. APRÈS AVOIR

Première mise en marche de votre ordinateur portable LIFEBOOK Sources d’alimentation Votre PC Tablette LIFEBOOK Fujitsu peut utiliser trois sources d’alimentation différentes : une batterie au lithium principale, un adaptateur secteur et un adaptateur auto/avion. Connexion des adaptateurs d’alimentation L’adaptateur secteur ou l’adaptateur auto/avion optionnel permet de faire fonctionner votre PC Tablette et de charger les batteries. Connexion de l’adaptateur secteur

Branchez le câble de sortie c.c. dans la prise d’alimentation c.c. de votre ordinateur LIFEBOOK. 2 Branchez l’adaptateur secteur sur une prise électrique secteur (c.a.). Connexion de l’adaptateur auto/avion disponible en option

Branchez le câble de sortie c.c. sur la prise d’alimentation c.c. de votre ordinateur. 2 Branchez l’adaptateur auto/avion dans l’allume-cigare d’une automobile, ou, 3 Branchez l’adaptateur auto/avion sur la prise d’alimentation c.c. de votre siège d’avion.3

Prise d’alimentation c.c. Adaptateur secteur

- Sources d’alimentation Figure 30. Connexion de l’adaptateur secteur Passer d’une alimentation sur adaptateur secteur ou auto/avion à une alimentation sur batterie

Assurez-vous qu’au moins une batterie chargée est installée dans votre ordinateur. 2 Débranchez l’adaptateur secteur ou l’adaptateur auto/avion. LORSQUE VOUS RECEVEZ VOTRE NOUVEL ORDINATEUR, LA BATTERIE AU LITHIUM N’EST PAS CHARGÉE.

- Démarrage de votre PC Tablette LIFEBOOK Démarrage de votre PC Tablette LIFEBOOK Mise sous tension Bouton d’alimentation/veille/reprise Lorsque votre PC Tablette LIFEBOOK est éteint, le bouton d’alimentation/veille/reprise permet de l’allumer. Pour allumer votre ordinateur, vous devez avoir connecté votre adaptateur secteur ou disposer d’une batterie au lithium chargée. Pour allumer l’ordinateur LIFEBOOK lorsqu’il est complètement éteint, appuyez sur le bouton d’alimentation/veille/reprise situé en haut à droite du clavier. Lorsque vous avez terminé d’utiliser votre ordinateur, vous pouvez soit le mettre en mode veille (sommeil), soit l’éteindre complètement. Vo i r « Mode sommeil » en page 69 et « Mise hors tension » en page 72. Figure 31. Commutateur d’alimentation/veille/reprise LORSQUE VOUS ALLUMEZ VOTRE ORDINATEUR PORTABLE, ASSUREZ-VOUS D’AVOIR UNE SOURCE D’ALIMENTATION. VOUS DEVEZ DONC AVOIR AU MOINS UNE BATTERIE INSTALLÉE ET CHARGÉE OU AVOIR BRANCHÉ L’ADAPTATEUR SECTEUR OU L’ADAPTATEUR AUTO/AVION À UNE PRISE SOUS TENSION.62 - Démarrage de votre PC Tablette LIFEBOOK Lorsque vous allumez votre ordinateur LIFEBOOK, ce dernier exécute un auto-test de mise sous tension pour vérifier les composants internes et la configuration. Si une anomalie est découverte, votre système émet un avertissement audio et/ou affiche un message d’erreur. Voir « Messages de l’auto-diagnostic de mise sous tension » en page 99. Selon la nature du problème, vous pourrez poursuivre le démarrage du système d’exploitation ou vous devrez ouvrir l’utilitaire de configuration du BIOS pour corriger certains paramètres. Une fois les diagnostics terminés, le PC Tablette LIFEBOOK charge le système d’exploitation.

- Démarrage de votre PC Tablette LIFEBOOK Procédure d’amorçage La procédure de démarrage de l’ordinateur invoque une procédure d’amorçage qui fait d’abord appel au BIOS. La première fois que l’ordinateur LIFEBOOK est allumé, la mémoire principale du système est vide et doit trouver les instructions de démarrage de l’ordinateur. Ces informations se trouvent dans le programme BIOS. Chaque fois que vous démarrez ou redémarrez votre ordinateur, il exécute une procédure d’amorçage et l’écran affiche le logo Fujitsu jusqu’à ce que le système d’exploitation soit chargé. Durant l’amorçage, votre système exécute une procédure d’amorçage standard y compris un auto- test de mise sous tension. Si la procédure d’amorçage est exécutée sans échec et sans demande d’accès à l’utilitaire de configuration du BIOS, le message de bienvenue du système d’exploitation s’affiche. La procédure d’amorçage est exécutée lorsque :

• Vous allumez votre PC Tablette LIFEBOOK.

• Vous redémarrez le LIFEBOOK à partir de la boîte de dialogue d’arrêt de Windows.

• Un logiciel lance un redémarrage du système. Exemple : Lorsque vous installez une nouvelle application. Mots de passe d’accès au disque dur Pour mieux sécuriser vos données, vous pouvez créer des mots de passe contrôlant l’accès au(x) disque(s) dur(s). Cette fonction est gérée par l’utilitaire de configuration BIOS. Pour savoir comment procéder, reportez-vous à la section Utilitaire de configuration du BIOS ci-après. RETENEZ BIEN VOS MOTS DE PASSE. SI VOUS CONFIGUREZ DES MOTS DE PASSE DE MAÎTRE ET D’UTILISATEUR, PUIS QUE VOUS LES OUBLIEZ, FUJITSU NE POURRA PAS RÉINITIALISER VOTRE SYSTÈME.

- Démarrage de votre PC Tablette LIFEBOOK Utilitaire de configuration du BIOS L’utilitaire de configuration du BIOS est un programme qui définit l’environnement de fonctionnement de votre PC Tablette LIFEBOOK. Votre BIOS a été configuré en usine pour des conditions d’utilisation normales. Vous ne devriez donc pas avoir à configurer ni à modifier votre environnement BIOS pour utiliser l’ordinateur. L’utilitaire de configuration du BIOS permet de configurer :

• Les paramètres de commande des périphériques, notamment les adresses d’entrée-sortie et les lecteurs de démarrage.

• Les paramètres de sécurité des données du système, ce qui comprend notamment les mots de passe. Accès à l’utilitaire de configuration du BIOS Pour accéder à l’utilitaire de configuration, procédez de la manière suivante (ou servez-vous du menu TrustedCore tel que décrit à la section suivante) : 1 Allumez ou redémarrez votre PC Tablette LIFEBOOK. 2 Pour accéder à l’utilitaire, appuyez sur la touche [F2] lorsque le logo Fujitsu apparaît à l’écran. Le menu principal de l’utilitaire de configuration du BIOS s’affichera avec les paramètres courants. 3 Avec la [TOUCHE FLÉCHÉE À DROITE] ou la [TOUCHE FLÉCHÉE À GAUCHE], parcourez les autres menus de configuration et vérifiez/modifiez les paramètres actuels. Utilisation du menu SecureCore Lorsque le logo Fujitsu apparaît à l’écran, appuyez sur la touche [Entrée] ou cliquez avec le bouton gauche de la souris ou du pavé tactile TouchPad. Le menu SecureCore s’affichera. Ce menu fournit des raccourcis vers les menus et écrans d’informations suivants :

• Menu de la procédure d’amorçage

• Programme de diagnostics

• Informations relatives aux brevets65 - Démarrage de votre PC Tablette LIFEBOOK

• Informations sur le système

• Poursuivre la procédure d’amorçage Lorsque vous cliquez sur l’un des choix du menu, le système affiche les renseignements demandés ou exécute l’action correspondante. Remarque : Vous pouvez aussi invoquer le menu de la procédure d’amorçage en appuyant sur la touche [F12] lorsque le logo Fujitsu apparaît à l’écran. Guide d’information sur le BIOS Un guide d’information sur le BIOS de votre ordinateur portable est disponible en ligne. Pour y accéder, veuillez visiter notre site de service à la clientèle et d’assistance à http://www.computers.us.fujitsu.com/ support : sous Online Support (Soutien en ligne), sélectionnez User’s Guides (Guides d’utilisation). Sélectionnez votre produit, sa série et son modèle, puis cliquez sur [Go]. Sous l’onglet Manuals (Manuels), sélectionnez BIOS Guide (Guide du BIOS). Démarrage du système Il est fortement recommandé de ne pas installer de périphérique externe avant que la procédure de démarrage ne soit entièrement terminée. La première fois que vous allumez votre PC Tablette LIFEBOOK, l’écran affiche le logo Fujitsu. Si vous n’intervenez pas, l’ordinateur charge le système d’exploitation et lance la procédure d’ouverture Windows.66 - Démarrage de votre PC Tablette LIFEBOOK Premier démarrage de Windows Pour profiter au maximum de votre système d’exploitation Windows, il vous est suggéré de l’enregistrer lors de sa première utilisation. 1 Premièrement, vous devrez lire et accepter les contrats de licence d’utilisation. 2 Vous serez invité à entrer votre nom d’utilisateur et votre mot de passe, puis vous pourrez choisir une icône pour votre compte. 3 L’écran suivant demande de fournir un nom d’ordinateur et vous permet de choisir un environnement de bureau. 4 Vous verrez ensuite un écran « Aider à protéger automatiquement Windows » dans lequel le choix par défaut est « Utiliser les paramètres recommandés ». Les deux autres choix sont : « Installer uniquement des mises à jour importantes » et « Demandez-moi plus tard ». Sélectionnez parmi les trois choix. 5 Réglez vos paramètres d’heure et de date sur l’écran suivant. 6 Vous verrez ensuite l’écran « Sélectionnez l’emplacement actuel de votre ordinateur ». Choisissez parmi Domicile, Travail (par défaut) et Lieu public. LORS DE VOTRE PREMIÈRE INITIALISATION DU SYSTÈME WINDOWS VISTA, L’ÉCRAN SERA VIDE PENDANT ENVIRON DEUX MINUTES. CELA EST NORMAL. APRÈS L’INITIALISATION, UNE BOÎTE DE DIALOGUE « CONFIGURATION DE WINDOWS » APPARAÎT.

INDOWS, MÊME SI VOUS ESSAYEZ DE L’ÉTEINDRE ET DE LE REDÉMARRER.67 - Démarrage de votre PC Tablette LIFEBOOK 7 L'écran « Merci » suit et une offre gratuite de Norton est proposée. Plusieurs écrans se suivent pendant que Windows vérifie la performance du système. 8 Windows démarre alors pour la première fois. Conformément aux indications ci-dessus, lors de votre première initialisation du système, l’écran sera vide pendant environ deux minutes. Cela est normal. Durant cette période, ne débranchez pas le cordon d’alimentation, n’appuyez sur aucun bouton et n’utilisez aucun périphérique tel que la souris, le clavier ou une télécommande. Enregistrement de votre système d’exploitation Windows chez Microsoft

Après le premier démarrage de Windows, le Centre d’accueil du panneau de configuration apparaît. Si vous ne voyez pas l’icône Enregistrer Windows en ligne dans la fenêtre, cliquez sur « Afficher les xx éléments » (où « xx » est le nombre de sujets disponibles dans le Centre d’accueil). 2 Cliquez sur [Enregistrer Windows en ligne] et suivez les instructions qui apparaissent pour enregistrer votre copie de Windows. Enregistrement de votre PC Tablette LIFEBOOK chez Fujitsu Pour enregistrer votre ordinateur LIFEBOOK, vous pouvez aller sur notre site Internet : http://solutions.us.fujitsu.com/. Pour vous enregistrer en ligne, vous devez avoir un compte valide auprès d’un fournisseur d’accès Internet. ClickMe! Installation de ClickMe! AVANT D’INSTALLER L’UTILITAIRE CLICK ME!, VÉRIFIEZ SI LE COMMUTATEUR DE RÉSEAU SANS FIL EST

À LA POSITION DE MARCHE.68

- Démarrage de votre PC Tablette LIFEBOOK Lors du premier démarrage de votre ordinateur, vous verrez une fenêtre « Paramètres principaux de l’ordinateur ». Cette fenêtre explique les installations qui seront effectuées par l’utilitaire Click Me! Si vous cliquez sur [Exécuter], Click Me! commencera à s’installer. Après avoir cliqué sur le bouton, si une fenêtre « Contrôle de compte d’utilisateur » apparaît, il faudra donner votre permission pour continuer. Cliquez sur [Continuer] pour poursuivre. Si vous annulez cette opération, l’icône Click Me! apparaîtra sur votre bureau pour une installation future. Utilitaire de mise à jour des pilotes Fujitsu Driver Update Votre système dispose d’un outil pratique appelé Utilitaire de Mise à jour des pilotes Fujitsu (FDU ou Fujitsu Driver Update). Avec FDU, vous pouvez choisir d’aller automatiquement ou manuellement sur le site de Fujitsu pour obtenir les mises à jour récentes de votre système. Pour obtenir davantage de renseignements concernant l’utilitaire FDU, reportez-vous à « Téléchargement automatique des mises à jour de pilotes » en page 107. IL EXISTE PEUT-ÊTRE DES APPLICATIONS FOURNIES PAR D’AUTRES FABRICANTS QUI NE SONT PAS INSTALLÉES PAR L’UTILITAIRE CLICK ME! POUR OBTENIR DAVANTAGE DE RENSEIGNEMENTS,

REPORTEZ-VOUS AU GUIDE D’INTRODUCTION.69

- Gestion de l’alimentation Gestion de l’alimentation Votre PC Tablette Fujitsu LIFEBOOK possède plusieurs dispositifs permettant d’économiser l’énergie des batteries. Certains d’entre eux sont automatiques et ne nécessitent donc aucune intervention. Cependant, d’autres dépendent de paramètres que vous pouvez configurer en fonction de vos conditions d’utilisation, notamment en ce qui concerne la luminosité de l’écran. Les paramètres de gestion interne de l’alimentation peuvent être configurés dans votre système d’exploitation, dans une application intégrée de gestion de l’alimentation ou dans l’utilitaire de configuration du BIOS. Outre les dispositifs précédents de conservation de l’énergie de la batterie, d’autres moyens sont à votre disposition pour éviter l’épuisement trop rapide de votre batterie. Par exemple, vous pouvez créer un profil de conservation de l’énergie approprié, mettre votre ordinateur en mode sommeil lorsqu’il n’exécute aucune opération et vous pouvez limiter l’utilisation des périphériques consommant beaucoup d’énergie. À l’instar de tous les ordinateurs portables alimentés par batterie, vous devez trouver le meilleur compromis entre performance et rendement énergétique. Bouton d’alimentation/veille/reprise Lorsque votre PC Tablette est allumé, vous pouvez utiliser le bouton d’alimentation/veille/reprise pour placer manuellement votre système en mode veille. Assurez-vous alors que l’ordinateur n’est pas en train d’accéder à des données, puis enfoncez et relâchez immédiatement le bouton d’alimentation/veille/reprise. Pour « réveiller » l’ordinateur lorsqu’il est en mode sommeil, appuyez de nouveau sur le bouton veille/reprise. Pour savoir si l’ordinateur est en mode veille, regardez le voyant lumineux d’alimentation. Si le voyant est allumé sans clignoter, l’ordinateur est entièrement fonctionnel. Si le voyant est allumé et qu’il clignote, l’ordinateur est en mode sommeil. Si le voyant est éteint, l’ordinateur est éteint ou en veille prolongée. Mode sommeil Lorsque le mode sommeil est activé, Windows conserve le contenu de votre mémoire de système durant la période d’inactivité en maintenant l’alimentation de certains composants critiques. Ce mode éteint l’unité centrale, l’écran, le disque dur et tous les autres composants internes sauf ceux qui sont nécessaires pour conserver la mémoire du système et permettre son redémarrage.70 - Gestion de l’alimentation Votre PC Tablette peut être mis en sommeil de plusieurs façons :

• En appuyant sur le bouton d’alimentation/veille/reprise (si l’ordinateur est allumé).

• En sélectionnant « Sommeil » après avoir cliqué sur le bouton [Démarrer] puis en cliquant sur la petite flèche située en bas à droite de la fenêtre.

• Lorsque le délai d’inactivité est atteint.

• En laissant la charge de la batterie descendre au niveau « Avertissement de batterie faible » . Dans ces situations, la mémoire de système de l’ordinateur enregistre généralement le fichier sur lequel vous travaillez, des informations sur les applications ouvertes et d’autres données nécessaires aux opérations en cours. Lorsque vous quittez le mode veille, l’ordinateur retournera à l’état où vous l’avez laissé. Pour reprendre l’utilisation de l’ordinateur, vous devez employer le bouton d’alimentation/veille/reprise et vous devez disposer d’une source d’alimentation valide.

• LE PRINCIPAL AVANTAGE DU MODE VEILLE PROLONGÉE EST QU’AUCUNE ÉNERGIE N’EST NÉCESSAIRE POUR CONSERVER VOS DONNÉES. CET AVANTAGE EST PARTICULIÈREMENT IMPORTANT SI VOUS COMPTEZ LAISSER VOTRE ORDINATEUR EN VEILLE PENDANT DE LONGUES PÉRIODES. LES PRINCIPAUX INCONVÉNIENTS DE LA VEILLE PROLONGÉE SONT UNE PLUS LONGUE DURÉE DES PROCÉDURES DE MISE EN VEILLE ET DE REPRISE, AINSI QUE LA RÉINITIALISATION DES PÉRIPHÉRIQUES.71 - Gestion de l’alimentation Mode veille prolongée (enregistrement sur le disque) Le mode de veille prolongée enregistre le contenu de la mémoire du système sur le disque dur du PC Tablette. Cette fonction peut être activée et désactivée. Activation et désactivation de la fonction de veille prolongée Dans la configuration par défaut, cette fonction n’est pas activée. Pour activer ou désactiver la fonction de veille prolongée, exécutez les opérations suivantes : 1 Dans le menu Démarrer, ouvrez le panneau de configuration et cliquez sur l’icône Options d’alimentation. 2 Puis sélectionnez « Choisir ce que fait le bouton d’alimentation » ou « Choisir ce que fait la fermeture du couvercle », puis faites votre sélection (Ne rien faire, Sommeil, Veille prolongée ou Arrêter). Gestion de l’alimentation dans Windows L’icône des options d’alimentation disponible dans le Panneau de configuration Windows vous permet de configurer certains paramètres de gestion de l’alimentation. Par exemple, vous pouvez utiliser les Options d’alimentation pour régler les valeurs de temporisation (délai d’inactivité) afin d’éteindre l’écran et les disques durs selon que l’ordinateur est alimenté par batterie ou par l’un des adaptateurs. Redémarrage du système Si votre système est allumé et que vous désirez le redémarrer, vous devez exécuter les opérations suivantes : 1 Cliquez sur le bouton [Démarrer], puis positionnez le curseur sur la petite flèche située en bas à droite du panneau de droite. 2 Dans la liste, sélectionnez Redémarrer. SI VOUS ARRÊTEZ VOTRE ORDINATEUR SANS FERMER WINDOWS OU SI VOUS L’ALLUMEZ MOINS DE 10 SECONDES APRÈS L’AVOIR ARRÊTÉ, VOUS RISQUEZ DE PROVOQUER UNE ERREUR LORS DU

PROCHAIN DÉMARRAGE DU SYSTÈME.72

- Gestion de l’alimentation Mise hors tension Avant de mettre l’ordinateur hors tension, assurez-vous que le voyant d’accès au disque dur/lecteur optique est éteint. Si vous arrêtez l’ordinateur alors qu’un disque est en cours d’utilisation, vous risquez de perdre des données. Pour vous assurer que l’ordinateur s’arrête sans erreur, utilisez la procédure d’arrêt Windows. Si vous arrêtez votre système depuis Windows, vous permettez à l’ordinateur LIFEBOOK de terminer les opérations en cours, vous lui permettez aussi d’exécuter les opérations de mise hors tension dans le bon ordre et vous évitez les risques d’erreur. La procédure appropriée est la suivante : 1 Cliquez sur le bouton [Démarrer], puis positionnez le curseur sur la petite flèche située en bas à droite du panneau de droite. 2 Dans la liste, sélectionnez [Arrêter]. Si vous comptez entreposer votre PC Tablette pendant un mois ou plus, consultez la section Entretien. Conformité ENERGY STAR

Votre système Fujitsu est un ordinateur mobile homologué par ENERGY STAR

. En choisissant un ordinateur doté de la dernière technologie d’économie de l’énergie, vous contribuez à préserver notre environnement pour les générations futures. Le programme ENERGY STAR a été mis en place conjointement par l’U.S. Environmental Protection Agency (Agence de protection de l’environnement américaine), l’U.S. Department of Energy (Département de l’énergie américain), Ressources naturelles Canada, ainsi que d’autres gouvernements dans le monde. Grâce aux pratiques et aux produits éco-efficients que ce programme préconise, il est possible de faire des économies et de protéger l’environnement. Dans un contexte où les coûts énergétiques et le réchauffement climatique sont parmi les premières préoccupations des consommateurs, Fujitsu s’engage à proposer des solutions pour les aider à préserver l’énergie et à améliorer la qualité de notre environnement. AVANT DE COUPER L’ALIMENTATION ÉLECTRIQUE, N’OUBLIEZ PAS DE FERMER TOUS LES FICHIERS, DE QUITTER TOUTES LES APPLICATIONS ET D’ARRÊTER VOTRE SYSTÈME D’EXPLOITATION. SI DES FICHIERS SONT OUVERTS LORSQUE VOUS COUPEZ L’ALIMENTATION, VOUS PERDREZ TOUTES LES MODIFICATIONS N’AYANT PAS ÉTÉ ENREGISTRÉES ET VOUS RISQUEZ DE CAUSER DES ERREURS DE DISQUE.73 - Gestion de l’alimentation Mode sommeil : Vous remarquerez que d’après la configuration initiale de votre ordinateur, l’écran s’éteint après 15 minutes d’inactivité, et que l’ordinateur lui-même entre en mode sommeil après 20 minutes d’inactivité. Lorsque l’ordinateur entre en mode sommeil, il réduit la vitesse de fonctionnement de toute l’interface de réseau Ethernet. Pour « réveiller » l’ordinateur et le faire sortir du mode sommeil, appuyez sur le bouton de veille/reprise. Avantages liés à l’économie d’énergie : Les ordinateurs portables Fujitsu homologués par ENERGY STAR utilisent environ deux fois moins d’électricité qu’un matériel standard, ce qui permet de diviser la facture d’électricité par deux. Mais ce n’est pas tout, en effet, ENERGY STAR fait également la différence en termes de protection de l’environnement. Saviez-vous qu’un ménage moyen peut émettre deux fois plus de gaz à effet de serre qu’une voiture ordinaire ? Cela s’explique ainsi : lorsque vous manipulez l’interrupteur d’une lampe, que vous faites marcher votre lave-vaisselle ou que vous mettez en route votre PC, vous utilisez de l’énergie, et cela entraîne un surcroît d’émissions de gaz à effet de serre par les centrales électriques. Donc, plus nous économisons l’énergie grâce à l’éco-efficience, plus nous contribuons à diminuer les gaz à effet de serre et les risques de réchauffement climatique. Pour de plus amples informations sur cet important programme ENERGY STAR, visitez : www.energystar.gov. Pour en apprendre plus sur la façon dont Fujitsu soutient la Gestion durable et d’autres activités de protection de l’environnement, visitez la page Internet de Fujitsu Corporate Citizenship à : http://www.computers.us.fujitsu.com/www/content/aboutus/environmental/environment.php74

Options installables par l’utilisateur Batterie au lithium Votre PC Tablette LIFEBOOK possède une batterie au lithium qui en permet le fonctionnement lorsque vous n’avez pas accès à une source d’alimentation externe. Cette batterie est robuste et durable, mais elle ne doit pas être exposée à des températures extrêmes, à des tensions élevées, à des produits chimiques ou à d’autres situations dangereuses. Si la batterie au lithium est utilisée dans les conditions suivantes, son autonomie peut en être réduite :

• Utilisée à des températures en deçà de 5°C ou au-delà de 35°C (41°F à 95°F). Les températures extrêmes ne diminuent pas seulement l’efficacité du chargement, elles risquent également de provoquer la détérioration de la batterie. Si vous tentez de charger une batterie sous une température ambiante dépassant les seuils de tolérance, vous voyez clignoter l’icône de charge en cours sur le tableau de voyants d’état.

• Lorsque vous vous servez d’un dispositif à courant élevé tel qu’un lecteur optique externe ou un disque dur, l’utilisation de l’adaptateur secteur vous permettra de conserver la durée de vie de la batterie. NE LAISSEZ JAMAIS UNE BATTERIE DÉFECTUEUSE DANS PC TABLETTE. ELLE POURRAIT ENDOMMAGER L’ADAPTATEUR SECTEUR, L’ADAPTATEUR AUTO/AVION DISPONIBLE EN OPTION OU L’ORDINATEUR LUI- MÊME. UNE BATTERIE ENDOMMAGÉE PEUT ÉGALEMENT NUIRE AU FONCTIONNEMENT DE L’ORDINATEUR

EN UTILISANT TOUT LE COURANT DISPONIBLE.75

- Batterie au lithium Procédure de recharge des batteries Pour connaître le niveau de charge de votre batterie au lithium principale, vérifiez le voyant de batterie dans le tableau de voyants d’état. Ce voyant change selon le niveau de charge de la batterie. La batterie au lithium peut être rechargée avec l’adaptateur secteur ou avec l’adaptateur auto/avion. Pour recharger une batterie, assurez-vous qu’elle est bien installée dans le PC Tablette LIFEBOOK et connectez l’adaptateur secteur ou l’adaptateur auto/avion. Puisque les batteries au lithium n’ont aucun effet de mémoire, il n’est pas nécessaire de décharger complètement votre batterie avant de la recharger. La durée de charge sera nettement plus longue si vous utilisez le PC Tablette pendant que la batterie se charge. Si vous désirez charger la batterie le plus rapidement possible, placez votre ordinateur en mode sommeil ou éteignez-le pendant que la batterie se charge. (Pour de plus amples informations sur le mode sommeil et la procédure d’arrêt, reportez-vous à Gestion de l’alimentation en page 69).

SSUREZ-VOUS QUE LE VOYANT DE BATTERIE EN CHARGE SUR LE TABLEAU DE VOYANTS D’ÉTAT INDIQUE BIEN LE NIVEAU DE CHARGE EN COURS.76 - Batterie au lithium Batterie faible Lorsque la batterie est faible, le système affiche un avis de batterie faible. Si vous ne prêtez pas attention à cet avis de batterie faible, la batterie continuera à se décharger jusqu’à ce qu’elle ne puisse plus faire fonctionner le système. Lorsque cela se produit, l’ordinateur se place en mode sommeil. Dans un tel cas, rien ne garantit que toutes vos données seront sauvegardées. Si l’ordinateur se place en mode « veille car batterie épuisée », le voyant d’état apparaît comme si l’ordinateur était en mode sommeil normal. Lorsque l’ordinateur est en mode Veille de batterie épuisée, il est impossible d’en reprendre l’utilisation avant d’avoir connecté une source d’alimentation valide provenant d’un adaptateur ou d’une batterie chargée. Lorsque vous avez connecté une alimentation valide, vous appuyez sur ensuite actionner l’interrupteur d’alimentation/veille/reprise pour reprendre l’utilisation de l’ordinateur. Lorsque l’ordinateur est en mode veille de batterie épuisée, vos données peuvent être sauvegardées pendant une certaine période, mais si vous ne connectez pas rapidement une source d’alimentation valide, le voyant d’alimentation cesse de clignoter et s’éteint. Vous avez alors perdu toutes les données n’ayant pas été enregistrées. Dès que vous fournissez une source d’alimentation, vous pouvez poursuivre l’utilisation du PC Tablette pendant que la batterie se recharge. Batterie court-circuitée Le tableau de voyants d’état comprend un voyant de charge indiquant le niveau de charge disponible de la batterie. Si ce voyant affiche une DEL rouge clignotante, cela signifie que la batterie est endommagée : elle doit donc être remplacée pour éviter qu’elle ne nuise à d’autres composants de votre ordinateur. SI VOUS UTILISEZ DES PÉRIPHÉRIQUES À FORTE CONSOMMATION D’ÉNERGIE OU SI VOUS ACCÉDEZ FRÉQUEMMENT AU LECTEUR OPTIQUE EXTERNE, LA BATTERIE RISQUE DE NE PAS SE CHARGER COMPLÈTEMENT.

• LORSQUE L’AVIS DE BATTERIE FAIBLE APPARAÎT, VOUS DEVEZ ENREGISTRER TOUTES VOS DONNÉES ACTIVES ET PLACER VOTRE ORDINATEUR PC TABLETTE EN MODE SOMMEIL JUSQU’À CE QUE VOUS PUISSIEZ DISPOSER D’UNE AUTRE SOURCE D’ALIMENTATION. VOUS DEVEZ CONNECTER LE PLUS RAPIDEMENT POSSIBLE UNE BATTERIE CHARGÉE, UN ADAPTATEUR SECTEUR OU UN ADAPTATEUR AUTO/AVION.

• LORSQUE L’ORDINATEUR EST EN MODE SOMMEIL, IL DOIT TOUJOURS DISPOSER D’UNE BONNE SOURCE D’ALIMENTATION. SI VOUS RETIREZ TOUTES LES SOURCES D’ALIMENTATION ALORS QUE L’ORDINATEUR LIFEBOOK EST EN MODE SOMMEIL, TOUTES LES DONNÉES N’AYANT PAS ÉTÉ SAUVEGARDÉES SONT PERDUES.77 - Batterie au lithium Remplacement de la batterie Si vous achetez une batterie supplémentaire de rechange, vous pourrez remplacer la batterie principale si elle vient à se décharger complètement. Deux méthodes s’offrent à vous pour remplacer votre batterie : le remplacement hors tension et le remplacement sous tension. Remplacement hors tension Pour remplacer la batterie alors que le système est hors tension, exécutez les opérations suivantes (Figure 32) : 1 Trouvez une batterie chargée, prête à l’installation. 2 Arrêtez l’ordinateur et débranchez l’adaptateur secteur. 3 Poussez les loquets du compartiment de batterie l’un vers l’autre et faites glisser la batterie à l’extérieur. 4 Insérez une nouvelle batterie et appuyez jusqu’à ce que vous sentiez l’enclenchement des loquets. 5 Branchez l’adaptateur secteur et allumez l’ordinateur.

Batterie au lithium Batterie au lithium Batterie au lithium Loquet d’ouverture Loquet d’ouverture Figure 32. Retrait de la batterie78 - Batterie au lithium Remplacement sous tension Pour remplacer la batterie alors que le système est sous tension, exécutez les opérations suivantes : 1 Branchez l’adaptateur secteur sur votre ordinateur, puis sur une prise électrique sous tension. 2 Suivez les étapes 3 à 5 de la section « Remplacement hors tension ». AVANT D’ENLEVER LA BATTERIE, ASSUREZ-VOUS QUE L’ADAPTATEUR SECTEUR EST BIEN CONNECTÉ.

- Cartes Secure Digital Figure 33. Installer une carte Secure Digital (SD) Cartes Secure Digital Votre ordinateur portable LIFEBOOK peut accueillir des cartes Secure Digital (SD), sur lesquelles vous pouvez stocker et transférer des données vers et à partir de divers dispositifs numériques. Ces cartes utilisent une architecture de mémoire flash, ce qui veut dire que vous n’avez pas besoin d’une source d’énergie pour conserver les données. Les cartes SD permettent un stockage mobile sur plusieurs types de dispositifs, tels que des téléphones cellulaires, des systèmes de positionnement mondial, des appareils photo numériques et des assistants numériques personnels. Les cartes SD transfèrent les données rapidement et sollicitent très peu la batterie.80 - Cartes Secure Digital Insérer des cartes SD Les cartes SD sont installées dans la fente pour cartes SD située sur le côté gauche de l’ordinateur. Pour installer une carte SD, exécutez les opérations suivantes : 1 Le guide d’utilisation de la carte mémoire vous indiquera comment l’installer. Certaines cartes pourraient nécessiter que votre ordinateur soit éteint pendant que vous les insérez. 2 Avant d’insérer votre carte, assurez-vous qu’aucune autre carte n’est déjà installée dans la fente. Si c’est le cas, consultez la rubrique Retirer une carte SD. 3 Enfoncez la carte dans la fente, étiquette vers le haut. 4 Poussez fermement la carte dans la fente jusqu’à ce qu’elle soit logée dans le connecteur. Retirer une carte SD Pour retirer une carte SD, suivez ces étapes faciles : 1 Dans la zone de notification, cliquez sur l’icône « Retirer le périphérique en toute sécurité ». Dans la liste, mettez la carte en surbrillance, puis cliquez sur [Stop]. 2 Enfoncez la carte SD jusqu’à ce que vous sentiez un déclic de déverrouillage. La carte s’éjecte ensuite de la fente pour que vous puissiez la retirer. SI VOUS INSÉREZ OU RETIREZ UNE CARTE PC CARD PENDANT LE PROCESSUS D’ARRÊT OU DE DÉMARRAGE DE VOTRE PC TABLETTE, VOUS RISQUEZ D’ENDOMMAGER LA CARTE ET/OU VOTRE ORDINATEUR.

- Module de mémoire additionnelle Module de mémoire additionnelle Votre PC Tablette Fujitsu LIFEBOOK est fourni avec une mémoire dynamique synchrone à haute vitesse et à double débit de 2 Go (SDRAM DDR3-1066), installée en usine. Pour augmenter la capacité mémoire de votre PC Tablette, vous pouvez installer un module (barrette) d’extension mémoire. La mémoire additionnelle doit être un module SDRAM (DIMM) à double rangée de connexions. Pour vous assurer d’avoir une compatibilité à 100 %, achetez le module SDRAM uniquement auprès de la boutique virtuelle Fujitsu à l’adresse suivante : www.shopfujitsu.com. Installation des modules de mémoire additionnelle 1 Coupez le courant de votre ordinateur et débranchez l’adaptateur d’alimentation (adaptateur secteur ou adaptateur auto/avion), le cas échéant. Retirez la batterie. 2 Assurez-vous que tous les couvercles du connecteur sont fermés. 3 Tournez l’ordinateur portable à l’envers et retirez la vis du compartiment du module de mémoire additionnelle. 4 Faites glisser le couvercle en direction du compartiment de batterie, soulevez-le puis retirez-le (Figure 34). 5 Retirez le module de mémoire additionnelle de sa gaine protectrice antistatique.

• ASSUREZ-VOUS DE METTRE VOTRE SYSTÈME HORS TENSION AVANT D’AJOUTER OU DE RETIRER DES MODULES DE MÉMOIRE. MÊME SI LE SYSTÈME EST EN SOMMEIL OU EN VEILLE PROLONGÉE, DES DONNÉES RISQUENT D’ÊTRE PERDUES ET LA MÉMOIRE POURRAIT ÊTRE ENDOMMAGÉE SI LE COURANT QUI ALIMENTE LE SYSTÈME N’EST PAS COUPÉ.82 - Module de mémoire additionnelle 6 Alignez le module de mémoire additionnelle avec la pièce vers le haut. Alignez le bord du connecteur du module avec la fente du connecteur dans le compartiment. Assurez-vous que la clavette d’alignement est dans la bonne position (Figure 35). Figure 34. Ouverture du compartiment de mémoire Figure 35. Installation d’un second module de mémoire 7 Insérez le module de mémoire additionnelle en oblique, à 45°. Poussez fermement le bord du connecteur du module vers le bas et appuyez sur le connecteur jusqu’à ce qu’il se loge sous la clé de serrage. Vous entendrez un clic lorsque celui-ci sera bien en place. 8 Replacez le couvercle et la vis. Retrait d’un module de mémoire additionnelle 1 Exécutez les étapes 1 à 4 de la section « Installation d’un module de mémoire additionnelle ». 2 Tirez les attaches latérales en les orientant vers les côtés pour les éloigner du module. Vis du compartiment de mémoire Clé de serrage

Clavettes d’alignement LE MODULE DE MÉMOIRE ADDITIONNELLE N’EST PAS UN ÉLÉMENT QUE VOUS RETIREZ DE VOTRE ORDINATEUR DE FAÇON ROUTINIÈRE. APRÈS L’INSTALLATION, VOUS POUVEZ LE LAISSER EN PLACE JUSQU’À CE QUE VOUS DÉCIDIEZ DE CHANGER LA CAPACITÉ DE MÉMOIRE DU SYSTÈME.83 - Module de mémoire additionnelle 3 En maintenant les ergots écartés, retirez la barrette en la tirant vers l’extérieur de l’ordinateur. 4 Rangez le module de mémoire additionnelle dans une gaine protectrice antistatique. 5 Replacez le couvercle et la vis. Vérification de la capacité de mémoire Lorsque vous avez changé la capacité de mémoire du système en remplaçant le module installé par un module plus puissant, assurez-vous que votre ordinateur a reconnu le changement. Cliquez sur [Démarrer] > Panneau de configuration.

• Si vous êtes en mode « Panneau de configuration par catégories », vous pouvez vérifier la capacité de mémoire en cliquant sur Système et sécurité - Système - Consulter la capacité de RAM et la vitesse du processeur. La capacité de mémoire est indiquée à côté de « Memory - RAM: » (ou Mémoire - RAM).

• Si vous êtes en mode d’affichage classique, vous pouvez vérifier la capacité en cliquant sur Système. La capacité de mémoire est indiquée à côté de « Memory - RAM: » (ou Mémoire - RAM). Il peut y avoir un écart entre la capacité de mémoire installée et celle qui est affichée. Cette situation peut découler du fait que votre système est configuré avec un contrôleur vidéo Intel Graphics Media Accelerator intégré qui alloue la mémoire système de manière dynamique afin d’accélérer les performances graphiques. SI LA MÉMOIRE TOTALE AFFICHÉE EST INCORRECTE, VÉRIFIEZ SI LE MODULE DE MÉMOIRE ADDITIONNELLE EST BIEN INSTALLÉ. SI LE MODULE EST BIEN INSTALLÉ MAIS QUE LA CAPACITÉ N’EST TOUJOURS PAS BIEN RECONNUE, CONSULTEZ LA SECTION DÉPANNAGE EN PAGE 88.84 - Ports de périphériques Ports de périphériques Votre PC Tablette Fujitsu LIFEBOOK est équipé de plusieurs ports auxquels vous pouvez brancher des périphériques : lecteurs de disque, claviers, imprimantes, etc. Prise de réseau local (RJ-45) interne La prise de réseau local interne (RJ-45) est utilisée pour une connexion de réseau local Gigabit Ethernet (10Base-T/100Base-Tx/1000Base-T). Il est possible que vous deviez configurer votre PC Tablette selon les particularités de votre réseau. (Pour de plus amples informations sur la configuration de votre réseau, veuillez consulter votre administrateur de réseau). Pour brancher le câble de réseau local, exécutez ces opérations simples : 2 Poussez la fiche de connexion dans le port jusqu’à ce qu’elle s’enclenche. 3 Branchez l’autre extrémité du câble sur une prise de réseau local.

Connecteur de réseau local Prise de réseau local Figure 36. Connexion à un réseau local 1 Alignez le connecteur avec l’ouverture du port.85 - Ports de périphériques Ports USB Les ports Universal Serial Bus 2.0 (USB) vous permettent de connecter divers périphériques USB tels que des tablettes de jeu externes, des dispositifs de pointage, des claviers et/ou des haut-parleurs. Votre PC Tablette est doté de deux ports USB 2.0 : un à gauche et un à l’arrière

Pour connecter un dispositif d’interface parallèle, exécutez ces opérations : 2 Poussez la fiche de connexion dans le port jusqu’à ce qu’elle s’enclenche. Figure 37. Connexion d’un périphérique USB

Prise d’écouteurs La prise d’écouteurs permet de connecter des écouteurs ou des haut-parleurs externes amplifiés. Vos écouteurs ou haut-parleurs doivent être munis d’une mini-prise stéréo de 3,5 mm (1/8 po). Pour connecter des écouteurs ou des haut-parleurs, exécutez ces opérations simples : 1 Alignez le connecteur avec l’ouverture du port. 2 Poussez la fiche de connexion dans le port jusqu’à ce qu’elle s’enclenche. 1 Alignez le connecteur avec l’ouverture du port.

N RAISON DES CHANGEMENTS CONTINUS APPORTÉS À LA TECHNOLOGIE ET AUX NORMES USB, IL EST IMPOSSIBLE DE GARANTIR LA COMPATIBILITÉ DE TOUS LES DISPOSITIFS ET/OU LECTEURS USB.86 - Ports de périphériques Prise de micro La prise de microphone permet de connecter un microphone mono externe. Votre microphone doit être muni d’une mini- fiche de connexion mono de 1/8 po (3,5 mm) pour qu’il puisse être branché sur la prise microphone de votre PC Tablette. Pour connecter un microphone, exécutez ces opérations simples : 1 Alignez le connecteur avec l’ouverture du port, puis pousser le connecteur à l’intérieur jusqu’à ce qu’il s’y enclenche correctement. Port HDMI Le port HDMI (High-Definition Multimedia Interface, ou Interface multimédia à haute définition) est une interface numérique audio/vidéo permettant de faire transiter des flux de données non compressées. Le HDMI sert à brancher des périphériques numériques compatibles avec votre ordinateur (un téléviseur grand écran et des appareils vidéo, par exemple). Lisez la remarque vous indiquant comment sélectionner le périphérique HDMI à l’aide des raccourcis clavier, en page suivante. Pour brancher un périphérique HDMI : 2 Poussez la fiche de connexion dans le port jusqu’à ce qu’elle s’enclenche. Figure 38. Branchement d’un périphérique HDMI

1 Alignez le connecteur avec l’orifice du port situé à l’arrière de l’ordinateur, côté gauche. HDMI pour duplicateur Port HDMI de ports87 - Ports de périphériques Port vidéo externe Le port vidéo externe vous permet de connecter un moniteur externe ou un projecteur ACL. Pour connecter un périphérique vidéo externe, effectuez ces opérations simples : 1 Alignez le connecteur avec l’ouverture du port. 2 Poussez la fiche de connexion dans le port jusqu’à ce qu’elle s’enclenche. 3 Serrez les deux vis de fixation situées de chaque côté du connecteur. Si vous avez uniquement un périphérique HDMI, l’ordre sera le suivant : écran interne -> écran HDMI -> affichage simultané -> écran interne. Si vous avez un écran à tube cathodique et un périphérique HDMI, l’ordre sera le suivant : écran interne -> écran cathodique externe -> affichage simultané interne et écran cathodique externe -> écran HDMI -> affichage simultané écran interne et écran HDMI -> écran interne. Port vidéo externe Câble de vidéo externe Figure 39. Branchement d’un périphérique vidéo externe

Dépannage de votre LIFEBOOK Dépannage Il est possible que vous rencontriez parfois des problèmes simples de configuration ou d’exploitation pouvant être résolus sur le champ, ou des problèmes au niveau d’un périphérique pouvant être résolus en remplaçant l’équipement. Les informations contenues dans cette section vous aideront à isoler et résoudre certains de ces problèmes simples et à identifier les pannes qui nécessitent une réparation. Identification du problème Si vous éprouvez un problème, consultez la procédure suivante avant d’entreprendre un processus de dépannage complexe : 1 Éteignez votre PC Tablette LIFEBOOK. 2 Assurez-vous que l’adaptateur secteur est connecté à votre ordinateur portable et à une source d’alimentation secteur active. 3 Assurez-vous que les cartes éventuellement installées sur l’ordinateur sont bien branchées. Si un problème se produit avec une carte, retirez-la de la fente, vous éliminerez ainsi ce risque de défaillance. 4 Assurez-vous que tous les périphériques connectés aux connecteurs externes sont bien branchés. Vous pouvez également déconnecter ces périphériques pour vous assurer qu’ils ne sont pas à l’origine de la panne. 5 Mettez votre PC Tablette en marche. Assurez-vous qu’il soit resté hors fonction pendant 10 secondes au moins avant de le remettre en marche. 6 Laissez s’exécuter la procédure d’amorçage. 7 Si le problème n’a pas été résolu, consultez le tableau suivant pour obtenir des renseignements plus détaillés concernant le dépannage.89 - Dépannage 8 Si vous avez essayé les solutions suggérées par le tableau de dépannage sans succès, communiquez avec le service d’assistance : Numéro sans frais : 1-800-8Fujitsu (1-800-838-5487) Courriel : http://www.computers.us.fujitsu.com/support. Avant de nous contacter, veuillez avoir les informations suivantes à portée de main pour que notre préposé du service à la clientèle puisse vous venir en aide le plus rapidement possible :

• Numéro de configuration du produit

• Numéro de série du produit

• Conditions dans lesquelles le problème est survenu

• Texte des messages d’erreur reçus

• Types de périphériques connectés, si applicable Pour les numéros de série et de configuration, consultez l’étiquette de configuration sur le dessous de votre ordinateur. SI VOUS PRENEZ EN NOTE TOUT CE QUE VOUS ESSAYEZ, LE SERVICE D’ASSISTANCE POURRA VOUS AIDER PLUS RAPIDEMENT EN VOUS DONNANT DES SUGGESTIONS SUPPLÉMENTAIRES AU TÉLÉPHONE.90 - Dépannage Problèmes spécifiques Utilisation du tableau de dépannage Lorsque vous éprouvez des problèmes avec votre PC Tablette LIFEBOOK, essayez de trouver les symptômes sous la colonne Problème du tableau suivant pour la fonction qui vous cause des problèmes. Vous trouverez une description des causes communes pour ce symptôme sous la colonne Cause possible le cas échéant, ce que vous pouvez faire pour corriger la situation se trouve sous la colonne Solutions possibles. Il est possible que certaines causes et solutions possibles ne s’appliquent pas à votre ordinateur. Tableau de dépannage Problème Page Problèmes audio . . . . . . . . . . . . . . . . . page 91 Problèmes de disque dur . . . . . . . . . . . page 91 Problèmes de clavier ou de souris . . . .page 92 Problèmes de mémoire . . . . . . . . . . . .page 92 Problèmes de périphérique USB . . . . .page 92 Problème Page Problèmes d’alimentation électrique. . .page 93 Problèmes d’arrêt et de démarrage . . .page 95 Problèmes vidéo. . . . . . . . . . . . . . . . . .page 97 Problèmes divers . . . . . . . . . . . . . . . . .page 9891 - Dépannage Problème Cause possible Solutions possibles Problèmes audio Aucun son ne sort du haut-parleur incorporé. Le volume est réglé à un niveau très bas. Réglez le volume de votre ordinateur et de votre système d’exploitation. Pour ce faire, utilisez la combinaison de touches [Fn+F9] sur votre clavier. Si vous appuyez plusieurs fois sur [F9] tout en maintenant la touche [Fn] enfoncée, vous augmenterez le volume sonore de votre PC Tablette. Le volume logiciel est réglé à un niveau trop bas. Le réglage manuel du volume avec les touches du clavier devrait changer dynamiquement le niveau de volume du système d’exploitation (voir ci-dessus). Si cela ne fonctionne pas, réglez les paramètres de volume dans l’application utilisée. Des écouteurs sont branchés sur votre PC Tablette. Le branchement d’écouteurs désactive le haut-parleur incorporé. Retirez les écouteurs. Les paramètres audio du BIOS ne sont pas valides. Réglez l’utilitaire de configuration du BIOS sur les valeurs par défaut dans le menu Multimedia Device Configuration (Configuration du lecteur multimédia). Voir « Utilitaire de configuration du BIOS » en page 64. Un pilote est mal configuré. Le pilote audio peut être installé ou réinstallé à l’aide du CD de pilotes et d’applications livré avec votre LIFEBOOK Fujitsu. Consultez la documentation de votre application et de votre système d’exploitation pour obtenir de l’aide. Les haut-parleurs ont été bloqués en utilisant l’icône Volume située dans la zone de notification. Cliquez sur l’icône Volume dans la zone de notification, en bas à droite de l’écran (elle ressemble à un haut-parleur). Si la case Mute (Sourdine) est entourée d’un cercle rouge, cliquez dessus pour la déselectionner. Vous pouvez aussi utiliser la combinaison de touches [Fn+F3] pour activer ou désactiver le volume. Appuyez sur [F3] en enfonçant la touche [Fn] pour activer ou désactiver la fonction Silence (ou Muet). Problèmes de disque dur Vous ne pouvez pas accéder à votre disque dur. Un mauvais identificateur d’unité a été utilisé par une application lorsqu’un disque d’amorçage a été utilisé pour démarrer votre ordinateur. Assurez-vous que la lettre d’unité utilisée par l’application est bien celle qu’utilise le système d’exploitation. Lorsque le système d’exploitation est démarré à partir d’un CD, les identifications du lecteur sont ajustées automatiquement.92 - Dépannage Vous ne pouvez pas accéder à votre disque dur. (suite) Les paramètres de sécurité exigent un mot de passe pour le démarrage du système d’exploitation. Vérifiez votre mot de passe et vos paramètres de sécurité. Problèmes de clavier ou de souris Le clavier intégré ne semble pas fonctionner. Le PC Tablette est tombé en mode sommeil. Appuyez sur le bouton d’alimentation/veille/reprise. Votre application a verrouillé votre clavier. Essayez d’utiliser votre dispositif de pointage intégré pour redémarrer votre système. Vous avez installé un clavier ou une souris externe et il/elle ne semble pas fonctionner. Votre périphérique externe n’est pas bien installé. Réinstallez votre périphérique. Voir « Ports de périphériques » en page 84. Votre système d’exploitation n’utilise pas le bon pilote pour ce périphérique. Consultez la documentation du périphérique et du système d’exploitation, puis installez le pilote approprié. Vous avez connecté un clavier externe ou une souris et il/elle semble bloquer le système. Votre système d’exploitation n’utilise pas le bon pilote pour ce périphérique. Consultez la documentation du périphérique et du système d’exploitation, puis installez le pilote approprié. Votre système s’est planté. Essayez de redémarrer votre système. Problèmes de mémoire Dans le panneau de configuration, l’écran Système n’indique pas le montant correct de mémoire installée. Votre module de mémoire additionnelle n’est pas bie installé. Enlevez et réinstallez votre module de mémoire additionnelle. Voir « Module de mémoire additionnelle » en page 81. Votre mémoire est défaillante. Vérifiez les messages de l’auto-diagnostic de démarrage (POST). Voir « Messages de l’auto-diagnostic de mise sous tension » en page 99. Problèmes de périphérique USB Votre système ne reconnaît pas le périphérique USB que vous avez installé ou le périphérique ne fonctionne pas correctement. Votre périphérique n’est pas bien installé. Retirez et réinstallez votre périphérique. Voir « Ports de périphériques » en page 84. Problème Cause possible Solutions possibles93 - Dépannage Votre système ne reconnaît pas le périphérique USB que vous avez installé ou le périphérique ne fonctionne pas correctement. (suite) Le périphérique a peut-être été installé pendant qu’une application était en exécution, par conséquent votre système ne reconnaît pas son installation. Fermez l’application et redémarrez votre ordinateur portable. Votre périphérique pourrait ne pas disposer du bon pilote de logiciel actif. Consultez la documentation relative à votre logiciel et activez le bon pilote. Problèmes d’alimentation électrique Lorsque vous allumez votre PC Tablette, rien ne semble se produire. La batterie installée est complètement déchargée ou aucun adaptateur de courant (secteur ou d’auto/avion) n’est installé. Vérifiez le tableau de voyants d’état pour déterminer la présence et l’état de la batterie. Voir « Tableau de voyants d’état » en page 28. Installez une batterie chargée ou branchez un adaptateur d’alimentation. La batterie est installée, mais elle est défectueuse. Vérifiez le tableau de voyants d’état pour déterminer la présence et l’état de la batterie. Voir « Tableau de voyants d’état » en page 28. Si le voyant indique que la batterie est endommagée (court-circuitée), retirez-la et passez à une autre source d’alimentation, ou remplacez-la. La batterie est faible. Vérifiez le tableau de voyants d’état pour déterminer la présence et l’état de la batterie. Voir « Tableau de voyants d’état » en page 28. Utilisez un adaptateur d’alimentation en attendant que la batterie se charge ou installez une batterie chargée. L’adaptateur secteur n’est pas branché convenablement. Vérifiez si votre adaptateur est branché de façon appropriée. Voir « Sources d’alimentation » en page 59. L’adaptateur d’alimentation ne reçoit pas de courant de la prise murale ou de la prise de l’avion. Branchez le cordon d’alimentation secteur dans une autre prise murale et vérifiez si un interrupteur ou un disjoncteur coupe le courant. Si vous utilisez un adaptateur auto/avion dans un véhicule, assurez-vous que la clé de contact est à la position On (marche) ou Acc. (accessoires). L’adaptateur de courant (secteur ou auto/avion) est défectueux. Essayez un autre adaptateur d’alimentation. Problème Cause possible Solutions possibles94 - Dépannage Votre PC Tablette LIFEBOOK s’éteint tout seul. Les paramètres de gestion d’alimentation sont réglés à des temporisations (délais d’inactivité) automatiques trop courtes par rapport à vos besoins d’exploitation. Appuyez sur n’importe quelle touche sur le clavier, ou déplacez votre souris pour restaurer le fonctionnement. Si cela ne fonctionne pas, appuyez sur le bouton d’alimentation/veille/reprise. Vérifiez vos paramètres de gestion d’alimentation, ou fermez vos applications et consultez les propriétés des Options d’alimentation du Panneau de configuration pour ajuster les valeurs de temporisation afin qu’elles répondent mieux à vos besoins. Votre adaptateur d’alimentation est tombé en panne ou a perdu sa source d’énergie. Assurez-vous que l’adaptateur est branché et que la prise est alimentée. Vous avez ignoré un avertissement de batterie faible, la batterie s’est épuisée et le système est entré en mode de veille. Installez un adaptateur d’alimentation puis appuyez sur le bouton d’alimentation/veille/reprise. Voir « Sources d’alimentation » en page 59. Votre batterie est défectueuse. Vérifiez l’état des batteries à l’aide du Tableau de voyants d’état. Si la batterie est court-circuitée, remplacez-la ou retirez-la. Voir « Tableau de voyants d’état » en page 28. Le LIFEBOOK ne fonctionne pas lorsqu’il est alimenté uniquement par batterie. La batterie est épuisée. Remplacez la batterie par une batterie chargée ou branchez un adaptateur d’alimentation. Aucune batterie n’est installée. Installez une batterie chargée. La batterie n’est pas bien installée. Vérifiez si la batterie est bien connectée en la réinstallant. Votre batterie est défectueuse. Consultez le tableau de voyants d’état pour connaître l’état de la batterie et remplacez ou retirez la batterie si elle est court-circuitée. Voir « Tableau de voyants d’état » en page 28. Problème Cause possible Solutions possibles95 - Dépannage La batterie semble se décharger très vite. Les fonctions d’économies d’énergie sont peut-être désactivées. Consultez le menu Options d’alimentation du Panneau de configuration pour changer les paramètres en fonction de vos besoins. Une des applications que vous exécutez utilise beaucoup d’énergie en raison d’un accès fréquent à un lecteur ou de l’utilisation d’un dispositif de réseau local filaire, de réseau local sans fil ou Bluetooth. Utilisez un adaptateur de courant pour cette application chaque fois que vous le pouvez. La batterie semble se décha rger très vite. (suite) La luminosité est réglée au maximum. Réduisez la luminosité. Plus la luminosité est élevée, plus l’écran d’affichage consomme de l’énergie. La batterie est très vieille. Remplacez la batterie. Les batteries ont été exposées à des températures élevées. Remplacez la batterie. La batterie est trop chaude ou trop froide. Rétablissez le PC Tablette à la température d’exploitation normale. L’icône de chargement sur le tableau de voyants d’état clignote lorsque la batterie est en dehors de la plage de fonctionnement. Problèmes d’arrêt et de démarrage Le bouton de veille/reprise ne fonctionne pas. Le bouton veille/reprise est désactivé. Pour le réactiver, allez à Panneau de configuration -> Options d’alimentation, puis cliquez sur l’onglet Avancés. Dans la zone Alimentation, sélectionnez l’option « Changer ce que fait le bouton d’alimentation ». Le bouton de veille/reprise ne fonctionne pas. (suite) Il est possible qu’il y ait un conflit entre logiciels. Fermez toutes les applications et essayez le bouton à nouveau. Problème Cause possible Solutions possibles96 - Dépannage Le système se met en marche et affiche les informations de mise en marche, mais n’est pas en mesure de charger le système d’exploitation. Vous avez un système protégé qui requiert un mot de passe pour charger votre système d’exploitation. Assurez-vous d’avoir le bon mot de passe. Accédez à l’utilitaire de configuration et vérifiez les paramètres de sécurité, puis modifiez-les en conséquence. Voir « Utilitaire de configuration du BIOS » en page 64. Les paramètres d’amorçage de l’utilitaire de configuration du BIOS sont incompatibles avec votre configuration. Configurez la source d’exploitation en appuyant sur la touche [Échap] pendant que le logo Fujitsu est affiché sur l’écran ou utilisez la touche [F2], accédez à l’utilitaire de configuration et ajustez les paramètres de source à partir du menu Amorçage. Voir « Utilitaire de configuration du BIOS » en page 64. Le disque dur interne n’est pas détecté. Utilisez l’utilitaire de configuration du BIOS pour essayer de détecter automatiquement le disque dur interne. Un message d’erreur s’affiche sur l’écran durant la procédure d’amorçage. L’auto-diagnostic de mise sous tension (POST) a détecté un problème. Consultez les messages de l’auto-diagnostic de démarrage pour déterminer la signification et la gravité du problème. Tous les messages n’indiquent pas des erreurs certains sont simplement des indicateurs d’état. Voir « Messages de l’auto- diagnostic de mise sous tension » en page 99. Votre PC Tablette semble changer les paramètres de configuration lorsque vous le démarrez. Les modifications que vous avez apportées à la configuration du BIOS n’ont pas été sauvegardées et vous avez quitté l’utilitaire sans les sauvegarder. Assurez-vous de sélectionner l’option Sauvegarder les changements et quitter lorsque vous quittez l’utilitaire de configuration du BIOS. La batterie de rétention du BIOS CMOS fait défaut. Communiquez avec le service d’assistance concernant les réparations. Cela n’est pas une pièce réparable par l’utilisateur mais elle est censée avoir une durée normale de vie de 3 à 5 ans. Problème Cause possible Solutions possibles97 - Dépannage Problèmes vidéo L’écran d’affichage intégré demeure vide lorsque vous mettez en marche votre PC Tablette. L’angle de l’affichage et les paramètres de luminosité ne sont pas adaptés à vos conditions d’éclairage. Déplacez l’écran et actionnez la commande de luminosité jusqu’à ce que vous ayez une visibilité adéquate. Pour régler la luminosité, maintenez la touche [Fn] enfoncée et appuyez sur [F6] ou [F7]. La temporisation d’affichage a été réglée à des intervalles trop courts et vous n’avez pas remarqué que l’écran s’allume et s’éteint souvent. Appuyez sur une touche du clavier ou déplacez la souris. Si cela ne fonctionne pas, appuyez sur le bouton d’alimentation/ veille/reprise (l’écran d’affichage peut avoir été arrêté par le mode sommeil, veille automatique ou temporisation vidéo). L’ordinateur portable est réglé pour fonctionner avec un moniteur externe seulement. Gardez la touche [Fn] enfoncée et appuyez sur la touche [F10] pour changer votre sélection et choisir où envoyer votre affichage. Chaque fois que vous appuyez sur ces touches, vous passez au choix suivant. Les choix, par ordre, sont : affichage intégré seulement, moniteur externe seulement, affichage intégré et moniteur externe ensemble. Le PC Tablette s’est mis en marche en émettant une série de tonalités et votre écran intégré est vide. L’auto-test de démarrage (POST) a détecté une défaillance qui ne permet pas à l’écran de fonctionner. Communiquez avec le service d’assistance. L’écran devient vide par lui-même après avoir été utilisé. Les valeurs de temporisation menant au mode d’économie d’énergie sont réglées à des intervalles très courts et vous n’avez pas remarqué que l’écran s’est allumé, puis éteint de nouveau. Appuyez sur n’importe quelle touche sur le clavier, ou déplacez votre souris pour restaurer le fonctionnement. Si cela ne fonctionne pas, appuyez sur le bouton d’alimentation/veille/reprise (l’écran d’affichage peut avoir été arrêté par le mode sommeil, veille automatique ou temporisation vidéo). L’écran devient vide par lui-même après avoir été utilisé. (suite) L’ordinateur portable s’est retrouvé en temporisation vidéo, en mode sommeil ou en mode veille prolongée car vous ne l’avez pas utilisé pendant un certain moment. Appuyez sur n’importe quelle touche sur le clavier, ou déplacez votre souris pour restaurer le fonctionnement. Si cela ne fonctionne pas, appuyez sur le bouton d’alimentation/ veille/reprise. Vérifiez vos paramètres de gestion de l’alimentation, ou fermez vos applications et allez dans le menu Économies d’énergie (ou Options d’alimentation) de l’utilitaire de configuration pour ajuster les valeurs de temporisation] afin qu’elles répondent mieux à vos besoins. Voir « Utilitaire de configuration du BIOS » en page 64. Problème Cause possible Solutions possibles98 - Dépannage L’écran d’affichage ne se ferme pas. Un corps étranger, tel qu’un trombone, est coincé entre l’écran et le clavier. Retirez tous les objets étrangers du clavier. L’écran affiche des zones claires ou sombres. Si ces zones sont très petites et si leur nombre est restreint, cela est normal pour un grand écran ACL. Ne faites rien. Si les zones sont nombreuses ou suffisamment grandes pour perturber vos besoins d’exploitation. l’écran est défectueux : communiquez avec le service d’assistance. L’écran est sombre lorsqu’il fonctionne sur l’alimentation par batterie. La valeur par défaut de l’utilitaire Gestion de l’alimentation est réglée sur Faible luminosité pour économiser l’énergie. Appuyez sur les touches [Fn] + [F7] pour augmenter la luminosité ou cliquez sur la jauge de la batterie, puis cliquez sur Autres options d’alimentation, et sélectionnez enfin Régler la luminosité de l’écran. Vous avez connecté un moniteur externe, mais il n’affiche aucune information. La configuration de votre BIOS n’est pas réglée pour activer votre moniteur externe. Basculez la destination vidéo en appuyant en même temps sur [Fn]+ [F10], ou vérifiez la configuration du BIOS et validez votre moniteur externe. Consultez le sous-menu Video Features (Fonctions vidéo) du menu Advanced (Avancé) du BIOS. Voir « Utilitaire de configuration du BIOS » en page 64. Votre moniteur externe n’est pas bien installé. Réinstallez le moniteur. Voir « Port vidéo externe » en page 87. Le système d’exploitation n’utilise pas le bon pilote. Consultez la documentation du périphérique et du système d’exploitation, puis installez le pilote approprié. Vous avez connecté un moniteur externe et il ne s’allume pas. Votre moniteur externe n’est pas compatible avec votre ordinateur portable LIFEBOOK. Consultez la documentation de votre moniteur, ainsi que les conseils concernant le moniteur externe dans la section Spécifications. Voir « Spécifications techniques du système » en page 117. Problèmes divers Un message d’erreur s’affiche sur l’écran durant l’exécution d’une application. Les applications génèrent souvent leurs propres messages d’erreur. Consultez la documentation et l’aide de l’application. Tous les messages n’indiquent pas des erreurs certains sont simplement des indicateurs d’état. Problème Cause possible Solutions possibles99 - Dépannage Messages de l’auto-diagnostic de mise sous tension Voici une liste alphabétique des messages d’erreur et d’état que le BIOS Phoenix et/ou votre système d’exploitation peuvent générer ainsi qu’une explication pour chacun d’eux. Les messages d’erreurs sont marqués d’un *. Si un message d’erreur est affiché et ne se trouve pas dans la liste, prenez-le en note et vérifiez- le dans la documentation de votre système d’exploitation (à l’écran et dans le manuel imprimé). Si vous ne trouvez aucune référence au message et que sa signification n’est pas claire, contactez le service d’assistance. nnnn Mémoire cache acceptée nnnn est la capacité de la mémoire cache du système en kilo-octets testée avec succès par l’auto-test de mise sous tension (ce message apparaîtra seulement si vous avez une carte SRAM installée). *Échec du test de mémoire étendue à la ligne : xx La mémoire étendue ne fonctionne pas ou n’est pas bien configurée. Si vous avez installé un module de mémoire additionnelle, vérifiez s’il est bien installé. Si c’est le cas, vérifiez la configuration de Windows pour vous assurer qu’il ne tente pas d’utiliser de la mémoire non disponible, puis communiquez avec le service d’assistance. nnnn RAM étendue acceptée nnnn est la capacité de mémoire en kilo-octets qui a été testée avec succès. *Échec du disque fixe n (où x=1 à 4) Le disque fixe ne fonctionne pas ou n’est pas bien configuré. Cela pourrait signifier que le type de disque dur identifié dans votre utilitaire de configuration ne concorde pas avec le type détecté par l’auto-diagnostic de mise sous tension. Exécutez l’utilitaire de configuration pour vérifier les paramètres du type de disque dur et corrigez-les si nécessaire. Si les paramètres sont corrects et que le message apparaît lorsque vous redémarrez votre système, il pourrait y avoir une grave erreur qui peut vous faire perdre des données si vous continuez. Communiquez avec le service d’assistance. *Type de lecteur A incorrect - exécutez CONFIGURATION Type de lecteur de disquette A: mal identifié dans la Configuration. Cela pourrait signifier que le type de lecteur de disquette identifié dans votre utilitaire de configuration ne concorde pas avec le type détecté par l’auto-diagnostic de mise sous tension. Exécutez l’utilitaire de configuration pour corriger cette irrégularité.100 - Dépannage *Type de lecteur B incorrect - exécutez CONFIGURATION Type de lecteur de disquette B: mal identifié dans la Configuration. Cela pourrait signifier que le type de lecteur de disquette identifié dans votre utilitaire de configuration ne concorde pas avec le type détecté par l’auto-diagnostic de mise sous tension. Exécutez l’utilitaire de configuration pour corriger cette irrégularité. *Données NVRAM non valides Problème d’accès à la mémoire NVRAM. Au cas où ce message s’afficherait, ce qui est peu probable, vous pourriez avoir certains problèmes d’affichage. Vous pouvez continuer à utiliser votre ordinateur mais vous devriez communiquer avec le service d’assistance pour plus d’informations. *Erreur du contrôleur de clavier Le test du contrôleur de clavier a échoué. Vous pourriez avoir besoin de remplacer votre clavier ou le contrôleur de votre clavier mais vous pourriez utiliser un clavier externe en attendant. Communiquez avec le service d’assistance. *Erreur de clavier Le clavier ne fonctionne pas. Vous pourriez avoir besoin de remplacer votre clavier ou le contrôleur de votre clavier mais vous pourriez utiliser un clavier externe en attendant. Communiquez avec le service d’assistance. *Touche bloquée Le BIOS a découvert une touche bloquée et affiche le code de balayage pour la touche bloquée. Vous pourriez avoir besoin de remplacer votre clavier mais vous pourriez utiliser un clavier externe en attendant. Communiquez avec le service d’assistance. *Le type de moniteur ne correspond pas au CMOS - exécutez CONFIGURATION Le type de moniteur n’est pas bien identifié dans la Configuration. Cette erreur signifie probablement que le BIOS est corrompu. Exécutez l’utilitaire de configuration et réglez tous les paramètres aux conditions par défaut. Si vous obtenez toujours cette erreur, communiquez avec le service d’assistance. *Système d’exploitation introuvable Le système d’exploitation ne peut pas être localisé ni sur le lecteur A: ni sur le lecteur C: Accédez à l’utilitaire de configuration et vérifiez si le disque fixe et le lecteur A: sont bien identifiés et si la séquence d’amorçage est bien configurée. Le système d’exploitation devrait être sur le lecteur C: sauf si vous avez changé sensiblement votre installation. Si l’utilitaire de configuration est bien installé, votre disque dur pourrait être corrompu.101 - Dépannage *Contrôle de parité 1 nnnn Erreur de parité trouvée dans le bus système. Le BIOS essaye de localiser l’adresse et de l’afficher sur l’écran. S’il n’arrive pas à localiser l’adresse, l’écran affichera ????. Cette défectuosité risque de détruire des données. Communiquez avec le service d’assistance. *Contrôle de parité 2 nnnn Erreur de parité trouvée dans le bus d’entrée-sortie. Le BIOS essaye de localiser l’adresse et de l’afficher sur l’écran. S’il n’arrive pas à localiser l’adresse, l’écran affichera ????. Cette défectuosité risque de détruire des données. Communiquez avec le service d’assistance. *Appuyez sur <F1> pour reprendre, sur <F2> pour CONFIGURER Affiché après tout message d’erreur récupérable. Appuyez sur [F1] pour continuer le démarrage ou sur [F2] pour accéder à l’utilitaire de configuration du BIOS et modifier la configuration. *Amorçage précédent incomplet – Configuration par défaut utilisée L’auto-diagnostic de mise sous tension précédent n’a pas été complété avec succès. L’auto-diagnostic de mise sous tension chargera les valeurs par défaut et proposera d’exécuter la Configuration. Si l’erreur précédente a été causée par des valeurs incorrectes et que celles-ci ne sont pas corrigées, le prochain amorçage aura de fortes possibilités d’échouer également. Si l’utilisation des paramètres par défaut ne vous permet pas d’exécuter avec succès la séquence d’amorçage, vous devriez éteindre le système et communiquer avec le service d’assistance. *Erreur de l’horloge de temps réel L’horloge de temps réel a échoué le test du BIOS. Une réparation de la carte mère pourrait être nécessaire. Communiquez avec le service d’assistance. *Échec de la mémoire fantôme RAM au décalage : nnnn La mémoire fantôme RAM a échoué au décalage nnnn du bloc 64k à partir duquel l’erreur a été détectée. Vous risquez de subir une corruption des données si vous continuez. Communiquez avec le service d’assistance. nnnn Mémoire RAM fantôme acceptée nnnn est la capacité de la mémoire fantôme RAM en kilo-octets qui a été testée avec succès.102 - Dépannage *Batterie du système épuisée. Remplacez-la et exécutez la CONFIGURATION La batterie de rétention de la mémoire RAM du CMOS BIOS est épuisée. Celle-ci fait partie de votre BIOS et c’est une batterie enfichable qui requiert l’aide d’un technicien d’assistance pour la changer. Vous pouvez continuer à utiliser votre ordinateur mais vous aurez à utiliser les valeurs par défaut de votre utilitaire de configuration ou à reconfigurer votre utilitaire de configuration chaque fois que vous éteignez votre ordinateur. Cette batterie a une durée de vie prévue de 2 à 3 ans. Système BIOS doublé Système BIOS copié sur la mémoire RAM fantôme. *Total de contrôle du CMOS incorrect - Utilisation de la configuration par défaut La mémoire RAM du CMOS BIOS a été corrompue ou mal modifiée, peut-être par un programme d’application qui change les données stockées dans la mémoire du BIOS. Exécutez la configuration et reconfigurez le système. *Échec de la mémoire RAM système au décalage : nnnn La mémoire du système a échoué au décalage nnnn du bloc 64k à partir duquel l’erreur a été détectée. Cela veut dire qu’il y a une erreur dans votre mémoire intégrée. Si vous continuez d’utiliser votre ordinateur, vous risquez de corrompre vos données. Communiquez avec le service d’assistance concernant les réparations. nnnn de la mémoire RAM système accepté nnnn est la capacité de la mémoire système en kilo-octets qui a été testée avec succès. *Erreur du temporisateur du système Le test du temporisateur a échoué. L’horloge principale qui fait fonctionner l’ordinateur est défectueuse. Une réparation de la carte mère est nécessaire. Communiquez avec le service d’assistance concernant les réparations. BIOS vidéo doublé Le BIOS vidéo a été copié avec succès dans la mémoire RAM fantôme.103 - Restaurer vos logiciels pré-installés Restaurer vos logiciels pré-installés L’emplacement de vos applications, pilotes et utilitaires est déterminé par le système d’exploitation lorsque l’ordinateur est en cours d’utilisation. Microsoft Windows 7 Édition Professionnelle : Veuillez utiliser les informations contenues dans le manuel « Sauvegarde et restauration des images d’origine et de système » fourni avec votre ordinateur. Windows XP Édition de Microsoft : Veuillez suivre les instructions ci-après. Le disque de pilotes et de restauration d’applications (PRA) contient des pilotes de périphérique et des utilitaires Fujitsu (dans des répertoires distincts) propres à la configuration de votre ordinateur et qui doivent être utilisés conformément aux instructions ci-dessous. Réinstallation des applications et pilotes individuels Le disque de pilotes et applications peut être utilisé pour réinstaller de façon sélective les pilotes et/ou applications qui auraient pu être désinstallés ou corrompus. Pour réinstaller des pilotes et/ou applications : 1 Lancez le système et insérez le disque PRA après que Windows a démarré. Un écran d’installation Fujitsu s’affiche une fois que le disque est inséré. 2 Lorsque vous avez lu le contrat de licence, cliquez sur [J’accepte].

L EST POSSIBLE QUE CERTAINES APPLICATIONS TIERCES GRATUITES PRÉ-INSTALLÉES SUR VOTRE SYSTÈME NE SE TROUVENT PAS SUR LE DISQUE PRA. LES TOUTES DERNIÈRES VERSIONS DE CES APPLICATIONS PEUVENT ÊTRE TÉLÉCHARGÉES À PARTIR DU SITE INTERNET DE LEUR FABRICANT.104 - Restaurer vos logiciels pré-installés 3 Une fenêtre apparaîtra contenant une liste d’applications, de pilotes et d’utilitaires que vous pouvez installer à partir du disque de pilotes et d’applications

4 Dans la liste, cochez tous les composants que vous voulez installer. Si vous voulez installer tous les composants, cliquez sur [Sélectionner tout]. Si vous cliquez sur Sélectionner tout, le système sélectionne tous les composants codés en bleu. Les composants en vert et en gris doivent être sélectionnés séparément. 5 Lorsque vous avez sélectionné les composants que vous désirez installer, cliquez sur [Installer les sous-systèmes sélectionnés] ; les composants seront installés. 6 Lorsque les composants sont installés, cliquez sur [OK], puis sur [Oui] lorsqu’on vous demandera si vous voulez redémarrer votre système. Restauration du système d’exploitation pour les systèmes Windows Le disque d’utilitaires et de restauration contient quatre utilitaires :

• L’utilitaire Restauration vous permet de restaurer le système d’exploitation (SE) de votre ordinateur. Une fois restauré, le SE est le même que celui qui était installé sur le disque dur à l’origine. Après avoir restauré le SE, vous devrez réinstaller les pilotes et les applications à partir du disque de pilotes et de restauration des applications ainsi que de tous disques qui étaient fournis avec l’ordinateur lorsque vous l’avez acheté.

• L’utilitaire Supprimer les données sur le disque dur permet de supprimer toutes les données sur votre disque dur et d’en empêcher leur réutilisation. N’utilisez pas l’utilitaire « Supprimer les données sur le disque dur », à moins que vous soyez absolument certain de vouloir effacer votre disque dur en entier, y compris toutes les partitions.

• L’utilitaire Créer des partitions vous permet de créer une nouvelle partition D: ou de modifier la taille des partitions déjà créées sur votre disque dur. REMARQUE : Si vous créez des partitions ou si vous en modifiez la taille, toutes les données contenues sur votre disque dur seront totalement supprimées.

• L’utilitaire Diagnostics permet à un professionnel de l’informatique de déterminer l’état des périphériques et des composants de système sélectionnés en les soumettant à des tests de diagnostic. LES COMPOSANTS CITÉS SONT CHROMOCODÉS EN FONCTION DE LEUR ÉTAT D’INSTALLATION. LE BLEU INDIQUE QUE LE COMPOSANT PEUT ÊTRE INSTALLÉ. LE VERT INDIQUE QUE LE COMPOSANT DOIT ÊTRE INSTALLÉ SÉPARÉMENT. LE GRIS INDIQUE QUE LE COMPOSANT EST DÉJÀ INSTALLÉ (LES ÉLÉMENTS EN GRIS PEUVENT ÊTRE RÉINSTALLÉS, MAIS AVANT L’INSTALLATION, VOUS RECEVREZ UN RAPPEL VOUS INDIQUANT QUE LE COMPOSANT EST DÉJÀ INSTALLÉ).105 - Restaurer vos logiciels pré-installés Méthodes pour accéder aux utilitaires Certains modèles LIFEBOOK sont déjà dotés des applets Restauration et utilitaires, pré-installés. Sur d’autres systèmes, il faudra recourir au disque de restauration et d’utilitaires (dans le cas où le disque dur a été formaté). Afin de déterminer la méthode permettant d’accéder à la fonctionnalité Restauration et Utilitaires, suivez les procédures ci-après dans l’ordre. Comment déterminer si la fonctionnalité Restauration et Utilitaires est déjà installée

Allumez ou redémarrez votre système. Lorsque le logo Fujitsu apparaît, appuyez sur la touche [F12]. 2 Dans le menu Amorçage qui apparaît, vérifiez si l’option <Restauration et Utilitaires> est présente. Si elle n’y est pas, cela signifie que la fonctionnalité doit être utilisée à partir du disque. Si l’option <Restauration et Utilitaires> n’est pas disponible, Reportez-vous alors à « Exécution de la fonctionnalité Restauration et Utilitaires à partir du disque. » 3 Vous pouvez également utiliser le menu TrustedCore pour savoir si l’utilitaire est pré-chargé en mettant l’ordinateur sous tension avec la touche [Entrée] lorsque le logo Fujitsu apparaît à l’écran. Le menu TrustedCore apparaîtra, et l’option Restauration et Utilitaires s’y affichera. Exécution de la fonctionnalité Restauration et Utilitaires à partir du disque dur

Avec le curseur, allez en bas de page jusqu’à <Restauration et Utilitaires>, puis appuyez sur [Entrée]. 2 Une barre de progression apparaîtra en bas de l’écran pendant le transfert des fichiers à partir du disque. 3 Lorsque la boîte de dialogue « Options de restauration du système » apparaît, choisissez une nouvelle configuration de clavier si nécessaire, puis cliquez sur [Suivant]. 4 Lorsque la boîte de dialogue Système d’exploitation apparaît, cliquez sur [Suivant]. 5 Si nécessaire, entrez votre mot de passe, puis cliquez sur [OK]. 6 Lorsque la fenêtre « Options de restauration du système » apparaît, cliquez sur « Restauration et Utilitaires ». 7 L’écran « Restauration et Utilitaires » apparaît avec trois onglets : Diagnostics, Restauration et Utilitaires. Veuillez noter que l’onglet Diagnostics n’est pas pris en charge par certains modèles LIFEBOOK/Stylistic lorsque vous exécutez la fonction Restauration et Utilitaires à partir du disque dur. Pour restaurer le système d’exploitation, veuillez insérer le disque « Restauration et Utilitaires » dans le lecteur de CD/DVD et utiliser la fonction « Démarrer la restauration » sous l’onglet « Rest auration ». Pour de plus amples informations à propos des onglets, allez à “Onglet s Restauration et Utilitaires” en page 106.106 - Restaurer vos logiciels pré-installés Exécution de la fonctionnalité Restauration et Utilitaires à partir du disque. Procédure Si vous désirez vérifier/changer la priorité d’amorçage (plutôt que de démarrer à partir d’un disque dur ou d’un lecteur de disquette externe), exécutez les opérations suivantes : 1 Mettez le système sous tension. Lorsque le logo Fujitsu apparaît à l’écran, appuyez sur la touche [Entrée] ou cliquez avec le bouton gauche de la souris ou du pavé tactile TouchPad. Le menu TrustedCore s affichera. 2 Dans le menu TrustedCore, sélectionnez le menu Amorçage. 3 Surlignez l’option CD/DVD. 4 Mettez le disque de restauration et des utilitaires sur le plateau du lecteur. 5 Cliquez sur [OK]. Une barre de progression apparaîtra en bas de l’écran pendant le transfert des fichiers à partir du disque. 6 Lorsque l’écran Restauration et utilitaires apparaît, trois onglets sont présents : Diagnostics, Restauration et Utilitaires. Onglets Restauration et Utilitaires Onglet Diagnostics : L’outil de diagnostics est conçu pour être utilisé par des informaticiens professionnels. Il y a peu de chances que vous ayez besoin de l’utiliser. Lorsque vous sélectionnez des dispositifs dans la fenêtre Diagnostic et que vous cliquez ensuite sur [Exécuter], ceux-ci sont soumis à plusieurs tests. Onglet Restauration : L’onglet Restauration comprend l’outil « Démarrer la restauration ». Rappelez- vous que le processus de restauration supprime toutes les données du disque C:. Si vous décidez d’utiliser l’outil de restauration, assurez-vous d’avoir sauvegardé toutes les données que vous ne voulez pas perdre au préalable. De même, prenez note que l’ordinateur doit être branché sur le secteur pour exécuter la procédure avec l’outil de restauration. Pour utiliser l’outil Restauration, sélectionnez la fonction « Démarrer la restauration », cliquez sur le bouton [Exécuter], puis suivez les instructions à l’écran.

• POUR POUVOIR UTILISER CE DISQUE, VOTRE SYSTÈME DOIT DISPOSER D’UN LECTEUR POUVANT LIRE DES CD. VOUS DEVEZ DONC BRANCHER UN LECTEUR EXTERNE. POUR PLUS D’INFORMATIONS SUR LES DISPOSITIFS EXTERNES DISPONIBLES, VISITEZ NOTRE SITE INTERNET DE VENTE AU : HTTP://SOLUTIONS.US.FUJITSU.COM/.

• CE DISQUE PEUT SEULEMENT ÊTRE UTILISÉ SUR LE SYSTÈME AVEC LEQUEL IL A ÉTÉ ACHETÉ.107 - Restaurer vos logiciels pré-installés Onglet Utilitaires : L’onglet Utilitaires comprend trois outils : « Restaurer le système », « Supprimer les données sur le disque dur » et « Créer des partitions ».

• Avec Restaurer le système, il est possible de résoudre les problèmes qui pourraient ralentir le fonctionnement de votre ordinateur ou l’empêcher de réagir. Cet outil vous permet de remettre le système à un état antérieur, cela n’affecte en rien vos documents, images ou autres données personnelles.

• L’utilitaire Supprimer les données sur le disque dur permet de supprimer toutes les données sur votre disque dur et d’en empêcher leur réutilisation. REMARQUE : N’utilisez pas l’utilitaire « Supprimer les données sur le disque dur », à moins que vous soyez absolument certain de vouloir effacer votre disque dur en entier, y compris toutes les partitions.

• L’utilitaire Créer des partitions vous permet de créer une nouvelle partition D: ou de modifier la taille des partitions déjà créées sur votre disque dur. REMARQUE : Si vous créez des partitions ou si vous en modifiez la taille, toutes les données contenues sur votre disque dur seront totalement supprimées. Téléchargement automatique des mises à jour de pilotes Votre système dispose d’un outil pratique appelé Utilitaire de Mise à jour des pilotes Fujitsu (FDU ou Fujitsu Driver Update). Avec FDU, vous pouvez choisir d’aller automatiquement ou manuellement sur le site de Fujitsu pour obtenir les mises à jour récentes de votre système. L’icône FDU doit apparaître dans la zone de notification en bas à droite de votre écran (faites défiler votre curseur sur les icônes pour trouver l’icône appropriée). Si l’icône FDU n’apparaît pas dans cette zone, vous pouvez la lancer à partir de Démarrer -> Tous les programmes, puis en cliquant sur Mise à jour des pilotes Fujitsu (cette opération créera automatiquement l’icône). Pour appeler le menu FDU, vous pouvez soit faire un clic droit sur l’icône FDU soit maintenir le stylet sur l’icône pendant deux secondes jusqu’à ce que le menu apparaisse. Le menu contient les éléments suivants : Vérifier les mises à jour maintenant Permet une recherche manuelle des mises à jour de pilotes. La première fois que vous l’utiliserez, on vous demandera d’accepter un contrat de licence. Après avoir cliqué sur l’icône, l’utilitaire FDU se connectera automatiquement au site Fujitsu pour vérifier les mises à jour et les télécharger. Pendant le processus de téléchargement, l’icône affiche une barre rouge indiquant qu’elle ne peut pas être utilisée pendant que le téléchargement est en cours. Lorsque la mise à jour est terminée, un message apparaît pour vous en informer.108 - Restaurer vos logiciels pré-installés Activer les notifications de mises à jour automatiques Recherches automatiques de nouvelles mises à jour sur une base régulière (environ tous les 3 jours). Afficher l’historique des mises à jour Affiche un écran qui présente un historique des mises à jour effectuées par l’utilitaire FDU. À propos de l’utilitaire FDU Affiche le numéro de version de l’utilitaire FDU et des informations relatives aux droits d’auteur. Fichier Lisez-moi de l’utilitaire FDU Affiche le fichier Lisez-moi de l’utilitaire FDU.109

Entretien Entretien de votre PC Tablette LIFEBOOK

• Si vous prenez soin de votre ordinateur portable LIFEBOOK, vous augmenterez sa durée de vie et sa fiabilité. Cette section fournit certains conseils relatifs à l’entretien de votre PC Tablette et de ses dispositifs. LE SYSTÈME CONTIENT DES COMPOSANTS POUVANT ÊTRE FORTEMENT ENDOMMAGÉS PAR UNE DÉCHARGE ÉLECTROSTATIQUE (DES). POUR MINIMISER CE RISQUE, VEUILLEZ PRENDRE LES PRÉCAUTIONS SUIVANTES :

• Votre ordinateur portable est durable, mais c’est un appareil électronique sensible. Traitez-le avec respect et précaution.

• Prenez l’habitude de transporter votre ordinateur dans une mallette convenable.

• N’essayez pas de réparer l’ordinateur vous-même. Suivez toujours les instructions d’installation à la lettre.

• Gardez-le loin de la nourriture et des boissons.

• Pour protéger votre ordinateur des dommages et optimiser ses performances, gardez toujours les grilles de ventilation dégagées, propres et sans débris. Il est possible que vous deviez les nettoyer périodiquement, selon l’environnement dans lequel vous utilisez l’ordinateur.

• Ne placez pas l’ordinateur dans un endroit où les grilles de ventilation pourraient être obstruées, notamment dans un petit espace fermé ou sur une surface molle comme un lit ou un coussin.

• Si vous renversez par accident un liquide sur votre PC Tablette LIFEBOOK : 1 Éteignez-le. 2 Positionnez-le de sorte que le liquide puisse sortir. 3 Laissez-le sécher pendant 24 heures, ou plus si nécessaire. 4 S’il ne démarre pas une fois sec, contactez le service d’assistance clients.

• N’utilisez pas votre PC Tablette LIFEBOOK Fujitsu dans un environnement très humide (à proximité d’une baignoire, d’une piscine).

• Utilisez toujours l’adaptateur secteur d’origine et des batteries approuvées pour votre ordinateur.

• Évitez d’exposer l’ordinateur au sable, à la poussière et à d’autres matières.

• N’exposez pas votre ordinateur portable à la lumière directe du soleil pendant de longues périodes, car les températures de plus de 60°C (140°F) pourraient l’endommager.

• Gardez les caches des connecteurs et des fentes fermés lorsque ceux-ci ne sont pas en utilisation.

• Ne déposez pas d’objets lourds ou tranchants sur l’ordinateur.

• Si vous transportez votre ordinateur dans un porte-documents, ou toute autre mallette, assurez-vous qu’aucun objet dans l’étui n’appuie sur le couvercle.

• Ne placez jamais votre ordinateur de façon à ce que le lecteur optique supporte le poids du portable. Nettoyage de votre PC Tablette LIFEBOOK

• Débranchez toujours la prise électrique (tirez la fiche, pas le cordon).

• Nettoyez votre PC Tablette LIFEBOOK avec un chiffon humide, non pelucheux. N’utilisez pas de solvant ou d’abrasif.

• Utilisez un tissu doux pour enlever la poussière de l’écran. N’utilisez jamais de liquide lave-vitre.

• Avant de nettoyer ou de désinfecter l’extérieur de votre ordinateur, le clavier ou l’écran ACL, prenez garde à toujours éteindre le système, à débrancher l’adaptateur secteur et à retirer la batterie. REMARQUE : Dans tous les cas, évitez de mouiller le revêtement de type peau retournée. Suivez les procédures de nettoyage en utilisant des produits nettoyants recommandés disponibles dans le commerce. Extérieur et clavier de l’ordinateur Pour nettoyer l’extérieur et le clavier, utilisez l’un des nettoyants suivants :

• Kit de nettoyage pour ordinateur portable Office Depot® N° 154-616

• Lingettes Klear Screen® de Meridrew Entreprises

• Lingettes de nettoyage 3M CL563 Remarque : Après avoir nettoyé votre système avec l’un de ces produits, faites-le reluire et retirez les traces de produit à l’aide d’un tissu doux non-pelucheux. /112 - Entretien Désinfection des ordinateurs LIFEBOOK Nettoyez la surface de l’ordinateur à l’aide d’un tissu doux imbibé d’une solution d’éthanol à 50 % ou d’un autre germicide à base d’éthanol homologué par l’EPA (« Environment Protection Agency », ou Agence américaine de protection de l’environnement) en tant que désinfectant hospitalier. Entreposage de votre PC Tablette LIFEBOOK

• Si vous entreposez votre PC Tablette LIFEBOOK durant un mois ou plus, éteignez-le, chargez complètement les batteries au lithium, puis enlevez-les.

• Rangez votre Fujitsu LIFEBOOK dans un endroit frais et sec. Les températures doivent être maintenues entre -25ºC et 60ºC (13°F et 140°F).

• Rangez votre ordinateur et les batteries séparément. Si vous rangez votre ordinateur portable alors que la batterie est installée, la batterie se déchargera et sa durée de vie sera réduite. De plus, une batterie défectueuse pourrait endommager votre ordinateur.

• Ne transportez pas votre PC Tablette pendant qu’il est en marche.

• Il est recommandé de garder l’ordinateur près de vous pendant votre voyage au lieu de l’enregistrer comme bagage.

• Lorsque vous partez en voyage, apportez toujours avec vous le CD de remise en état du système fourni avec votre ordinateur portable. Si vous éprouvez des problèmes de logiciel d’exploitation pendant votre voyage, vous pourriez en avoir besoin pour trouver la solution au problème.

• Ne faites jamais passer votre ordinateur au détecteur de métal. Faites inspecter votre ordinateur manuellement par le personnel de sécurité. Par contre, le disque dur peut être soumis à un appareil radioscopique. Pour éviter les problèmes, placez votre ordinateur à proximité de l’entrée de l’appareil et retirez-le aussitôt que possible, ou faites-le inspecter manuellement par le personnel de sécurité. Il se peut que les responsables de la sécurité vous demandent d’allumer votre ordinateur, alors assurez-vous que vous avez une batterie chargée à disposition.

• Apportez avec vous les adaptateurs de fiches nécessaires lorsque vous voyagez outre-mer. Vérifiez le diagramme suivant pour déterminer quel adaptateur de fiche vous serait nécessaire ou renseignez- vous auprès de votre agent de voyage. Type de prise Emplacement Type de prise Emplacement Canada, États-Unis, Mexique, certains pays d’Amérique latine, Japon, Corée, Taïwan, Philippines Royaume-Uni, Irlande, Malaisie, Singapour, certains pays d’Afrique Russie et Communauté des États indépendants (CEI), la plupart des pays d’Europe, certains pays d’Amérique Latine, Moyen-Orient, certains pays d’Afrique, Hongkong, Inde, la plupart des pays de l’Asie du Sud Chine, Australie, Nouvelle-Zélande114 - Entretien Batteries Entretien de vos batteries

• Manipulez toujours les batteries avec soin.

• Ne court-circuitez pas les terminaux des batteries (c’est à dire, ne touchez pas les deux terminaux avec des objets métalliques). Ne transportez pas des batteries dans votre poche ou sac à main car elles pourraient entrer en contact avec de la monnaie, des clés ou d’autres objets métalliques. Cela pourrait causer une explosion ou un incendie.

• Il ne faut jamais laisser tomber, percer, désassembler, abîmer ou incinérer une batterie.

• Rechargez les batteries uniquement selon les instructions de ce manuel et seulement dans des endroits aérés.

• Ne laissez pas les batteries dans des endroits chauds pendant plus d’une journée ou deux. Les grandes chaleurs risquent de raccourcir la durée de vie de votre batterie.

• Ne rangez pas la batterie pendant plus de 6 mois sans la recharger. Augmenter la durée de vie des batteries

• Alimentez votre PC Tablette avec l’adaptateur secteur ou l’adaptateur d’auto/avion optionnel chaque fois que vous le pouvez.

• Si votre ordinateur portable fonctionne sur l’alimentation par batterie pendant toute une journée, branchez-le sur l’adaptateur secteur durant la nuit pour recharger la batterie.

• Gardez la luminosité au niveau le plus bas possible.

• Réglez la gestion de la consommation d’énergie pour une durée de vie maximale de la batterie.

• Lorsque votre PC Tablette est allumé et que vous ne l’utilisez pas, mettez-le en mode sommeil.

• Limitez votre accès au lecteur multimédia.

• Désactivez la fonction de notification d’insertion automatique du lecteur média. Entretien de votre lecteur multimédia Entretien de vos lecteurs (lorsqu’un périphérique externe est installé) Les disques multimédias sont des dispositifs précis qui fonctionneront de manière fiable si vous en prenez bien soin.115 - Entretien

• Rangez toujours vos disques multimédias dans leurs étuis lorsqu’ils ne sont pas utilisés.

• Tenez toujours les disques par les bords et évitez d’en toucher la surface.

• Évitez de ranger les disques multimédias dans des endroits où les températures sont extrêmes.

• Ne courbez pas les disques multimédias, ne les rayez pas et ne déposez pas d’objets lourds par dessus.

• Ne renversez pas de liquide sur les disques multimédias.

• Ne laissez pas la poussière s’accumuler sur les disques multimédias.

• N’écrivez jamais sur la surface de l’étiquette avec un stylo à bille ou un crayon. Utilisez toujours un crayon-feutre.

• Si un disque subit un changement soudain de température, il est possible qu’une condensation se forme sur la surface. Essuyez l’humidité avec un chiffon doux et non pelucheux, puis laissez le disque sécher à température ambiante. N’UTILISEZ PAS de sèche-cheveux ou d’autre appareil chauffant pour sécher les disques multimédia.

• Si un disque est sale, utilisez seulement un nettoyant pour DVD/CD ou essuyez-le avec un chiffon doux, propre et non pelucheux : commencez par le bord intérieur et essuyez en direction du bord extérieur. Entretien de votre lecteur optique optionnel Votre lecteur optique (en option) a une longue durée de vie mais vous devez en prendre soin. Veuillez faire attention aux points suivants :

• Le lecteur fait pivoter le disque compact à une vitesse très élevée. Lorsqu’il fonctionne, évitez de le déplacer ou de le soumettre à des chocs ou à des vibrations.

• Évitez d’utiliser ou de ranger le lecteur dans un endroit où il serait exposé à des températures extrêmes.

• Évitez d’utiliser ou de ranger le lecteur dans un endroit humide ou poussiéreux.

• Évitez d’utiliser ou de ranger le lecteur à proximité d’aimants ou de dispositifs qui génèrent de forts champs magnétiques.

• N’utilisez pas et ne rangez pas le lecteur dans des endroits exposés à des chocs ou à des vibrations.

• Ne désassemblez pas ou ne démontez pas le lecteur optique.

• L’usage d’un nettoyant spécial pour lentilles est recommandé pour l’entretien du lecteur.116 - Entretien Cartes Secure Digital Entretien de vos cartes Les cartes ExpressCard sont durables, mais vous devez en prendre soin. La documentation fournie avec votre carte vous donnera des renseignements spécifiques, mais vous devriez aussi faire attention aux points suivants :

• Pour les protéger de la poussière et de la saleté, rangez vos cartes dans leur étui de protection lorsqu’elles ne sont pas installées sur votre PC Tablette LIFEBOOK.

• Évitez toute exposition prolongée aux rayons du soleil ou à une chaleur excessive.

• Gardez les cartes au sec.

• Ne fléchissez pas ou ne courbez pas les cartes et n’y placez pas d’objet lourd.

• Ne faites pas entrer par force une carte dans une fente.

• Évitez de faire tomber les cartes ou de les exposer à des vibrations excessives.117

Spécifications techniques Spécifications techniques du système Cette partie présente les spécifications techniques du matériel et de l’environnement de votre PC Tablette LIFEBOOK Fujitsu. Selon les configurations, les spécifications techniques peuvent varier. Étiquette de configuration L’étiquette de configuration qui est située sur le dessous de votre PC Tablette comporte des informations spécifiques à propos des options que vous avez choisies pour votre ordinateur. Voici un exemple d’étiquette de configuration :T580, i5-560UM, 10.1 HD, 2G, 160G, LAN/WLAN, WIN 7Pro Configuration P/N: AOAXXXXXXXXXXXXX

Disque dur Numéro de pièceProcesseurN° de modèle Mémoire Système d’exploitation Taille/type d’écranIdentifiant de configurationCommunications118 - Spécifications techniques du système Microprocesseur Nouveau processeur Intel® Core™ 2010 (reportez-vous à l’étiquette du système pour connaître la vitesse du processeur) Puce

• Module de mémoire vive à double canal SDRAM DDR3 800 MHz

• Deux fentes mémoire DIMM avec possibilité de mise à niveau jusqu’à 8 Go de mémoire totale (4 Go x 2). Mémoire cache Jusqu’à 3 Mo de mémoire cache L2 intégrée (selon l’UC) Vidéo Écran couleur plat TFT rétroéclairé à DEL et à matrice active, avec possibilité d’affichage simultané sur deux moniteurs. Couleur et résolution Vidéo Ecran haute définition de 10,1 po

• Interne : Résolution 1366 x 768 pixels, 16 mln couleurs

• Externe : Résolution 1920 x 1200 pixels, 16 mln couleurs

• En simultané : Résolution 1 280 x 800 pixels, 16 mln couleurs Mémoire vive vidéo Carte Intel® HD Graphics avec fréquence dynamique. Distribution automatique de puissance informatique à l’UC et aux applications graphiques ayant besoin d’un surplus de puissance pouvant aller jusqu’à 20 % en plus.119 - Spécifications techniques du système Numériseur

• Numériseur double, comprenant le numériseur actif et le pavé tactile à technologie capacitive (impulsion par le stylo et impulsion digitale jusqu’à 4 doigts). Audio

• Codec Realtek ALC269 avec système audio haute définition (HD)

• Écouteurs : Écouteurs stéréo/sortie audio, 3,5 mm, 1 V rms ou moins, impédance minimale de 32 Ohm

• Microphone : Prise de microphone stéréo, 3,5 mm, 100 mV p-p ou moins, impédance minimale de 10 kOhm

• Un haut-parleur intégré de 25 mm x 16 mm, d’une puissance de 0,6 W

• Un microphone numérique intégré Options de mémoire de masse En fonction de la configuration de votre système, un des éléments suivants est installé. La capacité et la vitesse du lecteur sont déterminées par la configuration du système.

• Disque dur ATA en série 9,5 mm (2,5 po) résistant aux chocs, avec utilitaire Capteur de chocs, ou

• Lecteur SSD (Solid State Drive, ou Disque à support fixe) Caractéristiques techniques Dispositif de pointage intégré Commande de curseur du pavé tactile avec boutons gauche et droit Communications

• Réseau local Gigabit (ou Giga-octet) : Carte réseau local interne filaire 10/100/1000 Gigabit Ethernet de Realtek

• Réseau local sans fil : carte intégrée Intel Centrino Advanced-N 6200 (a/b/g/n, 2 x 2), en option ; carte Atheros XSPAN 802.11abgn, en option ; ou carte Atheros XSPAN 802.11bgn ;120 - Spécifications techniques du système

• Bluetooth : Périphérique Bluetooth V2.1 (BSMAN3) pour communications personnelles sur réseau local sans fil Caméra Web Webcam optionnelle de 1,3 mégapixels, intégrée Sécurité

• Puce Trusted Platform Module (TPM) : Il se peut que votre LIFEBOOK T580 soit doté de la puce TPM V1.2 en option celle puce améliore la sécurité de votre système.

• Verrouillage antivol : Fente pouvant être utilisée pour installer un dispositif antivol.

• Capteur d’empreintes digitales : Le capteur d’empreintes digitales utilise des données biométriques pour s’assurer que seule une personne ayant enregistré une empreinte peut accéder au système.

• Protection sur deux niveaux par mot de passe du BIOS et du disque dur.

• Module de persistance du BIOS CompuTrace : abonnement séparé nécessaire.

• Fente pour carte Smart Card : Les cartes Smart Card contiennent un microprocesseur intégré capable de stocker différents types d’informations : de sécurité, financières, personnelles, etc. Ports de périphériques

• Fente pour carte Secure Digital (SD)

• Connecteur analogique D-SUB à 15 broches pour moniteur VGA externe (cf. Spécifications techniques d’affichage)

• Deux connecteurs USB 2.0 (Universal Serial Bus) pour périphériques en entrée/sortie

• Une prise d’entrée c.c.

• Un connecteur de réseau local (RJ-45)

• Une prise écouteur stéréo

• Une prise microphone stéréo/entrée audio121 - Spécifications techniques du système Clavier Clavier intégré avec toutes les fonctions d’un clavier de 101 touches.

• Nombre total de touches : 82

• Touches de fonction : Touches F1 à F12 avec une touche Fn pour fonctions étendues

• Deux touches Windows : Une touche Démarrage, une touche Applications

• Pas de touche : 17,5 mm ; course : 2,0 mm

• Dispositif de pointage intégré avec boutons droit et gauche.

• Prise en charge de clavier/souris USB externe Alimentation Batterie

• Batterie rechargeable standard au lithium, 3 accumulateurs 10,8 V 2900 mAh, ou

• Batterie rechargeable haute capacité au lithium, 6 accumulateurs 10,8 V 5800 mAh Adaptateur secteur Autodétection c.a. 100-240 V, fournissant c.c. 19 V 3,16 A 60 W au portable LIFEBOOK, y compris un câble c.a. Gestion de l’alimentation Conforme à la norme ACPI (Advanced Configuration and Power Interface, ou Interface avancée de configuration et de gestion de l’énergie)122 - Spécifications techniques du système Dimensions et poids Dimensions générales Environ 270 mm de largeur x 180 mm de profondeur x 39,7 mm d’épaisseur (10,63 po x 7,09 po x 1,56 po) Poids 1,34 Kg (2,95 lb) avec 3 accumulateurs, sans dispositif UMTS ou WLAN Environnement d’exploitation Température Utilisation : 41° à 95° F (5° à 35° C) Stockage : 5° à 140° F (-15° à 60° C) Humidité Utilisation : 20 à 85 % d’humidité relative, sans condensation Stockage : 8 % à 85 % d’humidité relative, sans condensation Altitude Utilisation : 3 048 m (10 000 pieds) maximum Accessoires préférés des utilisateurs Pour commander des accessoires Fujitsu ou obtenir des renseignements supplémentaires, visitez le site www.shopfujitsu.com ou composez le 1-800-FUJITSU.123 - Spécifications techniques du système Logiciels pré-installés Selon votre système d’exploitation pré-installé, votre ordinateur est livré avec des logiciels inclus afin de vous permettre d’écouter des fichiers audio et de visionner des fichiers vidéo de formats divers. De plus, un logiciel de transfert de fichiers et un logiciel anti-virus sont fournis.

• Utilitaire de mise à jour des pilotes Fujitsu Driver Update

• Microsoft Windows Live Essentials Apprendre à utiliser vos logiciels Tutoriaux Tous les systèmes d’exploitation et la plupart des logiciels d’application ont des tutoriaux intégrés dès leur installation. Nous vous recommandons vivement de passer en revue le tutorial avant d’utiliser une application. Guides Sont compris dans votre PC Tablette, les guides d’utilisation pour votre système d’exploitation et les autres applications pré-installées. Tous les manuels non fournis avec votre ordinateur sont disponibles via le menu Aide de l’application concernée. Nous vous recommandons de passer en revue ces guides d’utilisation pour obtenir des informations sur l’utilisation des logiciels. LA LISTE SUIVANTE ÉNONCE LES PROGRAMMES QUI PEUVENT ÊTRE INSTALLÉS SUR VOTRE ORDINATEUR. CES PROGRAMMES PEUVENT ÊTRE DIFFÉRENTS EN FONCTION DU SYSTÈME

D’EXPLOITATION ET DE LA CONFIGURATION.124

- Spécifications techniques du système Adobe Reader Adobe Reader permet de consulter et d’imprimer des fichiers PDF sur toutes les plateformes informatiques courantes. Norton Internet Security Votre système est livré avec la version d’essai de 60 jours de Norton Internet Security™ de Symantec. La gamme d’outils Norton Internet Security est conçue pour protéger votre ordinateur portable LIFEBOOK contre les virus, les pirates, les logiciels espions et les pourriels. Il aide à la protection des données actuellement sur votre disque dur contre toute infection ou destruction. La version d’essai est activée après acceptation du contrat de licence du logiciel. Après 60 jours, vous devrez vous procurer un abonnement auprès de Symantec pour pouvoir télécharger les signatures de virus, de logiciels espions et de pourriel les plus récentes. CyberLink YouCam La webcam intégrée CyberLink YouCam vous permet de prendre des photos ou des films, d’y ajouter des effets spéciaux, et de les partager sous divers formats ou par l’intermédiaire de réseaux sociaux. Roxio Creator Roxio Creator vous permet de graver facilement des CD ainsi que d’organiser, d’éditer et de partager des photos numériques, de la musique, des données, ou des vidéos. OmniPass (application de reconnaissance des empreintes digitales) Le capteur d’empreintes digitales utilise le logiciel Softex OmniPass qui fournit des fonctions de gestion de mot de passe aux systèmes d’exploitation Microsoft Windows. OmniPass vous permet d’utiliser un « mot de passe principal, ou maître » pour toutes les applications Windows et mots de passe en ligne, avec une interface d’utilisateur conviviale permettant de gérer en toute sécurité les mots de passe, les utilisateurs et les identités multiples pour chaque utilisateur. Utilitaire de mise à jour des pilotes Fujitsu Driver Update L’utilitaire Fujitsu Driver Update (FDU) est fourni avec votre système. Avec FDU, vous pouvez choisir d’aller automatiquement ou manuellement sur le site de Fujitsu pour obtenir les mises à jour récentes de votre système. Voir « Téléchargement automatique des mises à jour de pilotes » en page 107.125 - Spécifications techniques du système Google Toolbar (Barre d’outils Google) La barre d’outils Google vous permet de faire des recherches rapides sur Internet, de bloquer les fenêtres et de réaliser une gamme variée de tâches pour rendre votre utilisation d’Internet plus facile et plus plaisante. Microsoft Windows Live Essentials Windows Live Essentials est une suite de programmes vous permettant d’utiliser votre LIFEBOOK avec plus d’aisance et de plaisir. Live Essentials comprend six applications Live : Messenger, Photo Gallery, Writer, Mail, Movie Maker et Silverlight. Messenger vous permet de communiquer et d’échanger avec des personnes ou des groupes. Photo Gallery est une application souple d’utilisation vous permettant d’organiser, de modifier et de partager des photos. Writer vous permet de publier des textes sur votre blog, d’y télécharger des vidéos et des photos, et en général de publier des textes en ligne. Mail vous permet de gérer votre messagerie. Movie Maker vous permet de créer des films et des diaporamas de très bonne qualité à partir de vos vidéos et photos. L’importation de vidéos et photos haute définition ou standard est très simple, et l’ajout d’animations, de musique et de titres ne prendra que quelques minutes grâce à AutoMovie. Quant à Silverlight, cette application rendra votre expérience encore plus passionnante grâce au partage de fichiers vidéo de grande qualité sur Internet et sur appareils mobiles. Microsoft Office Starter 2010 (32-bit) Le pack Microsoft Office Starter 2010 comprend les versions à fonctions réduites de Microsoft Word et Microsoft Excel avec publicités. Ne sont pas fournis : Microsoft PowerPoint, Microsoft Outlook et Microsoft Publisher. Pour activer la version intégrale d’Office sur votre ordinateur, vous devrez acheter un disque Office 2010, la carte de clé produit (PKC ou Product Key Card), ou choisir une des suites complètes de Microsoft Office 2010. Fujitsu propose une carte de clé produit pour les éditions Famille et Etudiant 2010 et Famille et Entreprise 2010 de Microsoft Office (32-bit). Il vous suffit de saisir la clé produit et c’est parti ! Vous pouvez aussi acheter la suite complète de Microsoft Office 2010 chez un revendeur informatique ou en ligne sur le site de Microsoft.126 - Spécifications techniques du système Options du système d’exploitation Microsoft Windows 7 Édition Professionnelle Avec Microsoft OneNote et Microsoft Office Ready avec Office Assistant Microsoft Windows XP Édition Tablet PC antérieure Disponible sur commande spéciale uniquement.127 Glossaire ACL Affichage à cristaux liquides. Type d’écran produisant des images par contrôle de l’orientation de cristaux dans un liquide cristallin. ACPI (Advanced Configuration and Power Interface) Interface avancée de configuration et de gestion de l’énergie. Adaptateur auto/avion Un dispositif qui convertit le courant continu d’un allume-cigare de voiture ou une prise c.c. d’avion en courant continu à la tension voulue pour alimenter votre PC Tablette LIFEBOOK. Adaptateur secteur Appareil convertissant une tension c.a. provenant d’une prise murale en tension c.c. nécessaire à l’alimentation de votre PC Tablette LIFEBOOK. Adresse IP Un identifiant pour un ordinateur ou un périphérique sur un réseau TCP/IP. Les réseaux qui utilisent le protocole TCP/IP acheminent des messages en fonction de l’adresse IP de la destination. Le format d’une adresse IP est une adresse numérique de 32 bits qui s’écrit avec quatre nombres séparés par des points. Chaque numéro peut aller de 0 à 255. Par exemple, 1.160.10.240 pourrait être une adresse IP. Au sein d’un réseau isolé, vous pouvez attribuer des adresses IP au hasard tant que chacune d’elles reste unique. Toutefois, la connexion d’un réseau privé à Internet exige l’utilisation d’adresses IP enregistrées (appelées adresses Internet) afin d’éviter les doublons.128 - Glossaire Les quatre numéros dans une adresse IP sont utilisés de différentes façons pour identifier un réseau particulier et un serveur hôte. Trois registres régionaux Internet (ARIN, RIPE NCC et APNIC) attribuent des adresses Internet à partir des trois classes suivantes : Classe A : accepte 16 millions de serveurs sur chacun des 126 réseaux. Classe B : accepte 65 000 serveurs sur chacun des 16 000 réseaux. Classe C : accepte 254 serveurs sur chacun des 2 millions de réseaux. Le nombre d’adresses Internet non attribuées commence à manquer, aussi un nouveau schéma sans classe, appelé CIDR, remplace de plus en plus le système basé sur les classes A, B et C et est rattaché à l’adoption de la norme IPv6. Adresse MAC (Media Access Control) Adresse de contrôle d’accès au média. Adresse physique unique d’une carte réseau. Pour Ethernet, les trois premiers octets sont utilisés pour indiquer le code du vendeur, contrôlé et attribué par l’IEEE. Les trois autres octets sont contrôlés par chaque fabricant (pour empêcher toute superposition) en conséquence, chaque carte Ethernet reçoit une adresse physique unique au monde, ce qui permet de la distinguer parmi d’autres cartes. Lorsque la technologie Ethernet est utilisée, des trames sont envoyées et reçues en fonction de cette adresse. ADSL (Asymmetric Digital Subscriber Line) Ligne numérique à paire asymétrique. Technologie de transport de services à haut débit sur des lignes téléphoniques ordinaires. AGP (Accelerated Graphics Port) Littéralement : « Port graphique accéléré ». Port local spécialement conçu pour les périphériques utilisant beaucoup d’images graphiques, notamment les cartes vidéo et les accélérateurs 3D. Amorçage Démarrage d’un ordinateur et chargement de son système d’exploitation dans la mémoire vive (RAM), à partir du disque, de la mémoire ROM ou d’autres supports de stockage.129 - Glossaire Authentification à clé partagée Méthode d’authentification réseau établie par la spécification 802.11, selon laquelle le point d’accès transmet au client un paquet texte que le client doit crypter avec la bonne clé de réseau et renvoyer au point d’accès. Si le client possède la mauvaise clé ou s’il n’en a pas, l’authentification échouera et il ne sera pas autorisé à s’associer au point d’accès. L’authentification à clé partagée n’est pas considérée comme une méthode sûre, car un pirate qui accède au texte en clair et au texte crypté avec la clé WEP pourrait déchiffrer celle-ci. Batterie au lithium Type de batterie rechargeable ayant une puissance et une durée de vie importantes compte tenu de sa taille, et ne subissant pas l’effet de mémoire qui caractérise les batteries au nickel-cadmium. BIOS Acronyme signifiant Basic Input-Output System. Programme et ensemble de paramètres par défaut stockés dans la mémoire morte : il effectue des diagnostics et fait fonctionner votre PC Tablette LIFEBOOK lorsque vous le mettez sous tension et agit ainsi jusqu’à ce que votre système d’exploitation se soit chargé à partir du disque. Les informations du BIOS sont transférées au système d’exploitation pour lui fournir des données sur la configuration et l’état du matériel. Bit Contraction de « Binary digit ». Unité simple d’information pouvant adopter la valeur 1 (un) ou 0 (zéro). bit/s Abréviation de « bits par seconde ». Unité utilisée pour mesurer le débit de transfert de données. Bus Circuit électrique qui transmet des données entre l’unité centrale et les sous-ensembles à l’intérieur du PC Tablette LIFEBOOK. c.c. Courant continu. Courant qui ne fluctue pas périodiquement dans le temps. Canal Plage de fréquences à bande étroite utilisée par la carte réseau sans fil pour transmettre des données. IEEE 802.11b/g : 11 canaux dans la bande de 22 MHz.130 - Glossaire Cathodique (CRT – Cathode Ray Tube, ou Tube à rayons cathodiques) Tube à rayons cathodiques. Moniteur dont l’affichage est assuré par un faisceau de particules électroniques qui frappe l’écran luminescent. Une image est produite par la variation de la position et de l’intensité du faisceau. Clé de chiffrement (clé réseau) Clé de chiffrement utilisée pour coder les textes de messages et pour effectuer les vérifications de l’intégrité des messages. La clé de chiffrement protège les données contre les interceptions non autorisées. Ce dispositif utilise la même clé de chiffrement pour coder ou décoder les données cette dernière est obligatoire pour que l’émetteur et le receveur puissent communiquer. Clé de réseau Clé utilisée pour le chiffrement des données sur le réseau. La clé de réseau étant utilisée par l’ordinateur personnel pour crypter et décrypter les données, l’émetteur et le récepteur doivent utiliser la même clé. Commande Instruction que vous transmettez au système d’exploitation. Compatibilité Wi-Fi Contraction de « Wireless Fidelity ». Une conformité Wi-Fi indique que le produit a réussi le test d’interopérabilité de la WECA (Wireless Ethernet Compatibility Alliance), ce qui garantit l’interopérabilité de produits de réseau sans fil IEEE 802.11. Configuration Éléments matériels et logiciels qui composent le système et en définissent son fonctionnement. DES Décharge électrostatique. Décharge électrostatique soudaine provenant d’une charge statique qui s’est accumulée lentement. Exemple : la décharge reçue d’une poignée de porte ou les étincelles générées par un brossage des cheveux par temps sec. DHCP (Dynamic Host Configuration Protocol) Il s’agit d’un protocole qui permet à un ordinateur qui se connecte sur un réseau d’obtenir dynamiquement sa configuration. Ce protocole sert à acquérir automatiquement les paramètres de communication, comme d’adresse IP. L’émetteur d’une adresse IP s’appelle un serveur DHCP, et celui qui reçoit est un client DHCP.131 - Glossaire DIMM Barrette de mémoire à double rangée de connexions. Disque Support circulaire et plat pour le stockage magnétique de données. Lecteur de disque. Dispositif qui fait tourner le disque et qui contient les têtes et les circuits de commande permettant la lecture et l’écriture de données sur le disque. Disque dur Support rotatif, circulaire, plat et très rigide pour le stockage magnétique de données. DMA (Direct Memory Access) Accès direct à la mémoire. Circuit spécial de transferts de données de mémoire à mémoire ne nécessitant pas l’intervention de l’UC. DMI (Desktop Management Interface) Interface de gestion du mode bureau. Norme qui permet aux applications de gestion d’ordinateur d’interroger et de configurer, localement ou à distance, des systèmes informatiques, des composants matériels et logiciels, ainsi que des périphériques. DNS (Domain Name System) Système d’adressage par domaines Fonction qui contrôle la correspondance entre l’adresse IP et le nom attribué à l’ordinateur. Il est possible de communiquer avec les ordinateurs dont les adresses IP sont inconnues, mais dont le nom est connu. Données Les informations stockées et traitées par un système. DVMT (Dynamic Video Memory Technology) Technologie DVMT ou de mémoire vive pour les fonctions vidéo. Topologie de mémoire vidéo permettant d’améliorer l’efficacité de la carte mère grâce à une utilisation innovante de la mémoire et à une exploitation en direct de l’AGP (port graphique accéléré). E/S Entrée/Sortie. Données électroniques entrant et sortant de votre PC Tablette.132 - Glossaire ECP (Extended Capability Port) Port à capacités étendues. Ensemble de normes de transmission de données à haute vitesse et d’interconnexions entre appareils électroniques. Écran à matrice active Type d’écran plat où un transistor ou un composant similaire est associé à chaque pixel de l’écran. FCC (Federal Communication Commission) Commission fédérale des communications (organisation gouvernementale américaine).

Giga-octet. Un milliard d’octets. Horloge système Oscillateur à fréquence précise qui synchronise le fonctionnement du système et établit l’heure et la date. IDE (Intelligent Drive Electronics) Interface IDE L’interface IDE se caractérise par le fait que le contrôleur électronique du disque dur est intégré dans le même boîtier que ce dernier. IEEE 802.11a Norme de réseau sans fil autorisant un débit maximum théorique de 54 Mbit/s. Les cartes de norme 802.11a fonctionnent dans les bandes de fréquences UNII inférieures et intermédiaires de 5 GHz. IEEE 802.11b Norme de réseau sans fil autorisant un débit maximum théorique de 11 Mbit/s. Les cartes de norme 802.11b fonctionnent dans les bandes de fréquences ISM de 2,4 GHz. IEEE 802.11g Norme de réseau sans fil autorisant un débit maximum théorique de 54 Mbit/s. Les cartes de norme 802.11g fonctionnent dans les bandes de fréquences ISM de 2,4 GHz. IEEE 802.11n Norme de réseau sans fil autorisant un débit maximum théorique de 150 Mbit/s. Les cartes de norme 802.11n fonctionnent dans les bandes de fréquences ISM 2,4 GHz et 5 GHz.133 - Glossaire Infrastructure Nom d’une configuration de réseau local (LAN) sans fil. Ce type de communication utilise un point d’accès. Il existe également un autre type de communications appelé « Ad hoc ». IRQ (Interrupt Request) Demande d’interruption. Il s’agit d’un signal envoyé par le matériel à l’unité centrale indiquant qu’il y a nécessité de traiter un évènement externe qui vient de se produire.

Kilo-octet. Mille octets. LAN (Local Area Network) Réseau local. Interconnexion d’ordinateurs et de périphériques dans un emplacement délimité et permettant l’échange de programmes et de données. Masque de sous-réseau Le réseau TCP/IP est commandé à l’aide d’une division en plusieurs sous-réseaux. Une adresse IP se compose d’une adresse de sous-réseau et de l’adresse de l’ordinateur. Le masque de sous-réseau définit, au sein d’une adresse IP, la quantité de bits devant être affectés à l’adresse de sous-réseau la même valeur sera attribuée aux ordinateurs communiquant entre eux. Mémoire Dépôt de données et d’applications auquel l’unité centrale de votre PC Tablette LIFEBOOK a directement accès. Mémoire cache Bloc de mémoire intégré au microprocesseur, auquel il est beaucoup plus rapide d’accéder qu’à la mémoire vive et utilisé de manière spéciale pour accélérer le débit global des données. MHz / Megahertz 1 000 000 de cycles par seconde.

Méga-octet. Un million d’octets.134 - Glossaire Mode Ad Hoc Le mode Ad Hoc désigne une topologie de réseau sans fil dans laquelle la connectivité entre les divers ordinateurs est établie sans périphérique central de réseau sans fil, ou point d’accès. La connectivité est établie uniquement à l’aide de périphériques clients dans une configuration égal à égal. Modem Contraction de « MOdulateur-DEModulateur ». L’appareil qui relie un ordinateur ou un autre terminal de traitement de données à une ligne de télécommunication. Module RAM ou module de mémoire vive Carte de circuit imprimé avec mémoire et circuit associé qui permet à l’utilisateur d’ajouter de la mémoire supplémentaire à l’ordinateur sans outil spécial. Mono Système qui utilise un seul canal pour traiter le son provenant de toutes les sources. MTU (Maximum Transmission Unit) Unité maximum de transmission Taille maximum de données pouvant être transférées en une fois par Internet ou d’autres réseaux. Si vous rencontrez des difficultés à transférer des données à cause d’une taille maximum (MTU) trop élevée, vous pouvez définir une MTU inférieure pour que la communication aboutisse. Nom de réseau (ou SSID, abréviation de « Service Set Identifier ».) La configuration d’un réseau local sans fil fait appel à un regroupement pour éviter les interférences et le vol de données. Ce regroupement est effectué avec le « Nom de réseau (SSID) ». Pour améliorer la sécurité, la clé de réseau n’autorise aucune communication si le SSID ne lui correspond pas. NTSC (National TV Standards Commission) Commission nationale des normes TV. Norme de diffusion et de réception télévisuelle aux États-Unis. Octet Unité d’information comprenant 8 bits d’informations binaires parallèles. Partition Bloc d’espace réservé sur un disque dur, que le système d’exploitation considère comme étant un disque distinct et qu’il gère en conséquence.135 - Glossaire Pas de touche (clavier) La distance entre les centres des touches de lettres d’un clavier. PCMCIA PCMCIA est une marque de commerce de la Personal Computer Memory Card International Association. La PCMCIA (association internationale des cartes de mémoire pour ordinateur personnel) est l’organisme qui définit les normes relatives aux cartes d’extension pour ordinateurs. Périphérique Équipement qui effectue une fonction spécifique associée à un ordinateur mais qui ne fait pas partie de cet ordinateur. Exemples : imprimante, modem, CD-ROM. Pilote Programme qui traduit les commandes envoyées par les applications et le système d’exploitation aux périphériques externes dans la forme exacte exigée par une marque et un modèle particulier afin de produire les résultats voulus avec le matériel employé. Pixel Le plus petit élément d’affichage, point de couleur à l’écran. Plus la densité de pixels est élevée, plus l’image est nette. Point d’accès Périphérique de réseau sans fil servant de pont de communication entre un réseau sans fil et un réseau câblé. Port E/S Connecteur et circuits de commande associés à travers lesquels transitent les données électroniques entrant et sortant de votre ordinateur. Port série Connexion à un autre périphérique par lequel les données sont transférées à raison d’un bit à la fois sur un seul fil conducteur, les autres fils conducteurs servant à la commande du périphérique et non au transfert de données.136 - Glossaire POST (Power On Self Test) Auto-diagnostic (ou auto-test) de mise sous tension. Programme faisant partie du BIOS, qui vérifie la configuration et les conditions de fonctionnement de votre matériel chaque fois que votre PC Tablette est allumé. Des messages d’état et d’erreur peuvent être affichés avant que le système d’exploitation ne se charge. Si l’autotest détecte une panne qui est si importante que le fonctionnement ne peut pas continuer, le système d’exploitation ne sera pas chargé. PPPoE (Point to Point Protocol over Ethernet) Littéralement, « Protocole Ethernet Point à Point » Protocole Ethernet faisant appel au protocole point à point (PPP) et utilisé pour la connexion à une ligne téléphonique. Programme Ensemble intégré de commandes codées indiquant à l’ordinateur ce qui doit être fait, ainsi que quand et comment le faire. Protocole Ensemble de procédures et de règles régissant la réception et l’envoi de données entre ordinateurs. - Méthode d’envoi et de réception de données - Processus utilisé pour traiter les erreurs de communication Pour assurer un transfert correct des informations, les conditions requises pour la communication sont organisées dans des procédures. RAM (Random Access Memory) Mémoire à accès direct, ou mémoire vive. Composant matériel de votre PC Tablette qui stocke des informations binaires (programme et données) tant qu’il est alimenté par une source de courant. RAM CMOS (Complementary metal oxide semiconductor random access memory) Mémoire vive avec Semi-conducteur complémentaire à l’oxyde de métal. Technologie de fabrication de mémoire vive nécessitant une très faible alimentation. Réinitialisation / Redémarrage Le fait de charger à nouveau le système d’exploitation. Une réinitialisation efface toutes les informations stockées dans la mémoire vive.137 - Glossaire Reprise Continuer après une interruption. Dans le cas de votre PC Tablette, ceci signifie la reprise des activités normales à partir de l’un des modes de veille. ROM (Read Only Memory) Mémoire en lecture seule, ou mémoire morte. Type de mémoire où les données sont stockées par transformation physique de la matière. Les données stockées de cette façon ne peuvent pas être modifiées par l’ordinateur et leur conservation n’exige pas de source de courant. SDRAM Mémoire vive dynamique synchrone. C’est un type de mémoire vive. SSID (Service Set Identifier) Identificateur de services à 32 caractères ajouté à l’entête des paquets transmis sur un réseau sans fil, qui sert de mot de passe lorsqu’un périphérique mobile tente de se connecter à l’ensemble de services de base (BSS, ou Basic Service Set en anglais). L’identifiant SSID distingue un réseau sans fil d’un autre, de telle manière que tous les points d’accès et périphériques qui tentent de se connecter à un réseau donné doivent utiliser le même identifiant. Un périphérique ne peut être autorisé à accéder au BSS que s’il fournit le SSID unique. Le SSID étant diffusé en texte clair, il n’assure aucune sécurité du réseau. Stéréo (audio) Système qui utilise deux canaux pour traiter le son provenant de deux sources différentes. Système d’exploitation (SE) Groupe de programmes de contrôle qui convertissent les commandes des applications, y compris les pilotes, dans la forme exacte exigée par une marque et un modèle particuliers de processeur (unité centrale) afin de produire les résultats voulus avec le matériel employé. TCP/IP (Transmission Control Protocol/Internet Protocol) Littéralement, « Protocole de Contrôle de Transmission/Procole Internet ». Protocole Internet standard le plus utilisé. TFT (Thin Film Transistor) Abréviation de « Thin Film Transistor ». Technologie d’écrans plats qui utilise une mince matrice de transistors pour commander individuellement chaque pixel de l’écran.138 - Glossaire UL (Underwriters Laboratories) L’« Underwriters Laboratories » est un organisme indépendant qui effectue les tests de sécurité électrique des appareils et accorde les homologations correspondantes. USB Bus série universel. Norme permettant de connecter simultanément à un ordinateur jusqu’à 127 périphériques USB comme des manettes de jeu, des dispositifs de pointage, des imprimantes ou des claviers. Valeur par défaut Valeur préprogrammée à utiliser si vous n’en définissez pas une autre. Voyant d’état Voyant indiquant l’état de certains composants de votre système. Sur votre PC Tablette LIFEBOOK, il s’agit d’un écran à cristaux liquides situé juste au-dessus du clavier. VRAM (Video Random Access Memory) Mémoire vive vidéo. Mémoire réservée aux données et au contrôle d’affichage vidéo. WFM (Wired for Management) Pourrait être traduit par « Mieux gérer grâce à l'informatique ». Vaste programme d’Intel visant à réduire les coûts globaux de l’informatique de gestion, sans sacrifier la puissance et la souplesse. WLAN (Wireless Local Area Network) Réseau local sans fil. Interconnexion sans fil d’ordinateurs et de périphériques dans un emplacement géographiquement délimité et permettant l’échange de programmes et de données.139 - Renseignements sur la réglementation Renseignements sur la réglementation Avis Les changements ou modifications qui ne sont pas expressément approuvés par Fujitsu pourraient interdire aux utilisateurs d’utiliser le matériel.

Avis aux utilisateurs de postes radio et de téléviseurs Cet appareil a été testé et jugé conforme aux limites établies pour le matériel numérique de classe B, selon la Partie 15 des règlements de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre les interférences nuisibles dans un environnement résidentiel. Cet appareil génère, utilise et émet de l’énergie radiofréquence et, si son installation et son utilisation ne

nt pas conformes aux instructions, il peut être la cause de parasites nuisibles aux communications radio. Il n’est toutefoi s pas garanti qu’aucune interférence ne sera observée dans un environnement particulier. Si ce matériel cause des interférences nuisibles à la réception des ondes de radio ou de télévision, ce qui peut être vérifié en le mettant hors tension puis sous tension, l’utilisateur devra tenter de les corriger en procédant comme suit :

• Réorienter ou déplacer l’antenne réceptrice.

• Accroître la distance entre l’appareil et le récepteur.

• Brancher l’appareil sur une prise reliée à un circuit différent de celui sur lequel le récepteur est branché.

• Consulter le vendeur ou un technicien radio/télévision expérimenté pour obtenir de l’aide. Des câbles de liaison à paires torsadées blindées doivent être utilisés pour assurer la conformité aux limites d’émission RF qui gouvernent ce dispositif. AVIS DOC (INDUSTRIE CANADA) Avis aux utilisateurs de postes radio et de téléviseurs Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003.140 Annexe A : Guide d’utilisation de la carte de réseau local sans fil Renseignements sur la réglementation de la FCC Veuillez prendre note des renseignements suivants sur la réglementation relative à la carte réseau sans fil en option. Remarques et déclarations réglementaires Santé et autorisation d’utilisation – Carte réseau sans fil Une carte réseau sans fil émet de l’énergie électromagnétique radiofréquence. Les niveaux d’énergie de ces émissions sont toutefois beaucoup moins élevés que ceux d’autres appareils sans fil, tels que les téléphones cellulaires. La carte réseau sans fil peut être utilisée en toute sécurité car son fonctionnement est conforme aux recommandations et aux normes de sécurité en matière de radiofréquences. L’usage d’une carte réseau sans fil peut être limité dans certaines situations ou certains environnements, notamment :

• dans un lieu contenant des matières explosives

• dans des situations où le risque d’interférence avec d’autres appareils ou services est jugé dangereux. Lorsque la politique d’utilisation des cartes réseaux sans fil de certains lieux à risque n’est pas bien définie (par exemple, dans les aéroports, les hôpitaux, les us ines de produits chimiques, les raffineries de pétrole ou de gaz et dans les édifices privés), obtenez d’abord une autorisation.141 Renseignements sur la réglementation et avis de non-responsabilité Cette carte réseau sans fil doit être installée et utilisée conformément aux instructions de la documentation livrée avec le produit. Toute modification apportée sans l’approbation expresse du fabricant peut annuler le droit de l’utilisateur de s’en servir. Le fabricant n’est pas responsable des interférences avec la réception des ondes de radio ou de télévision causées par une modification non autorisée ou par le remplacement ou le raccord de câbles et de matériel de connexion autres que ceux prescrits par le fabricant. Il incombe à l’utilisateur de remédier aux interférences causées par une telle modification, substitution ou connexion non autorisée. Le fabricant et ses revendeurs ou distributeurs autorisés ne peuvent être tenus responsables des dommages ni de toute infraction à la réglementation gouvernementale résultant du non-respect de ces directives. Cet appareil ne doit pas être util isé avec ou à proximité immédiate d’une antenne ou d’un émetteur. Avis concernant les réseaux sans fil IEEE 802.11a : Le matériel destiné à un usage sur la bande 5,15~5,25 GHz doit être utilisé uniquement à l’intérieur et son antenne doit être intégrale. Déclarations concernant la réglementation de la FCC Ce matériel est conforme aux limites définies dans la Partie 15 des règlements de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d’interférence nuisible ; (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant causer un mauvais fonctionnement de l’appareil. Déclaration concernant les dispositions de la FCC sur les interférences Cet appareil a été testé et reconnu conforme aux limites établies pour le matériel numérique de classe B, selon la Partie 15 des règlements de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre les interférences nuisibles dans un environnement résidentiel. Cet appareil génère, utilise et peut émettre de l’énergie radiofréquence. S’il n’est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Il n’est toutefois pas garanti qu’aucune interférence ne sera observée dans un environnement particulier. Si ce matériel cause des interférences nuisibles à la réception des ondes de radio ou de télévision, ce qui peut être vérifié en le mettant hors tension puis sous tension, l’utilisateur devra tenter de les corriger en procédant comme suit : 1 Réorienter ou déplacer l’antenne réceptrice. 2 Éloigner le matériel du récepteur. 3 Brancher le matériel sur une prise alimentée par un circuit différent de celui du récepteur. 4 Consulter le vendeur ou un technicien radio/télévision expérimenté pour obtenir de l’aide.142 Déclaration concernant la réglementation de la FCC sur l’exposition aux radiofréquences Selon les données scientifiques disponibles, il n’existe pas de problèmes de santé liés à l’utilisation des périphériques sans fil de faible puissance. En revanche il n’existe pas non plus de preuves qui démontrent que ces périphériques sont absolument dépourvus de risques. Le périphériques sans fil de faible pui ssance ÉMETTENT, lors de leur utilisation, un taux de radiofréquence faible au même niveau que la plage des micro -ondes. Alors que des niveaux élevés de RF risquent d’entraîner des effets néfastes sur la santé (en chauffant les tissus), l’exposition à un faible niveau de RF ne provoque pas les effets calorifiques qui ont un effet adverse sur la santé. De nombreuses études portant sur l’exposition à de faibles taux de RF n’indiquent aucun effet biologique. Certaines études laissent entendre que des effets biologiques sont possibles, mais ces conclusions n’ont pas été confirmées par des recherches supplémentaires. La carte de réseau local sans fil a été testée et les résultats obtenus sont conformes aux limites établies par la FCC en matière d’ exposition au rayonnement d’un équipement non contrôlé ; ainsi que les directives de la FCC en matière d’exposition aux radiofréquences selon le Supplément C du Bulletin lOET65. Restrictions concernant l’exportation Ce produit ou logiciel contient du code de chiffrement qui ne peut être exporté ou transféré du Canada ou des États-Unis sans un permis d’exportation du département du commerce des États-Unis. Ce matériel est conforme à la Partie 15 des règlements de la FCC, ainsi qu’à la norme ICES 003 B/NMB 003 B. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d’interférence nui sible ; (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant causer un mauvais fonctionnement de l’appareil. Toute mo dification n’ayant pas été expressément approuvée par la société Fujitsu America, Inc. peut annuler le droit de l’utilisateur de se servir du matériel. Avis pour le Canada Le matériel destiné à un usage sur la bande 5 150 - 5 250 MHz doit être utilisé uniquement à l’intérieur afin de réduire les risques de brouillage nuisible causé aux systèmes mobiles par satellite fonctionnant sur un même canal. Un gain d’antenne de 6 dBi est autorisé (pour le matériel utilisant les bandes 5 250 - 5 350 MHz, 5 470 - 5 725 MHz et 5 725 - 5 825 MHz), conformément à la limite p.i .r.e. maximale permise selon l’annexe A9.2 afférent aux périphériques RSS210. En outre, les utilisateurs doivent prendre g arde au fait que les radars de grande puissance sont considérés comme des utilisateurs principaux (ce qui signifie qu’ils sont prioritaires) des bandes 5 250 - 5 350 MHz et 5 650 - 5 850 MHz et qu’ils pourraient causer des interférences ou des dommages aux appareils de réseau exempts de licence.143 Avant d’utiliser la carte réseau sans fil en option Avant d’utiliser la carte réseau sans fil en option Ce guide explique comment installer et configurer correctement la carte réseau sans fil mini-PCI intégrée (disponible en option), ci-après désignée sous le nom de « carte réseau sans fil ». Avant d’utiliser la carte réseau sans fil, lisez attentivement le présent guide afin de bien comprendre son fonctionnement. Conservez ce guide en lieu sûr afin de pouvoir vous y référer ultérieurement. Cartes réseau sans fil présentées dans ce document Ce document s’applique aux systèmes équipés de l’un des deux composants suivants en option :

• Carte intégrée Intel® Centrino® Advanced-N 6200 (a/b/g/n, 2 x 2), en option

• Carte intégrée Atheros® XSPAN 802.11abgn, en option

• Carte intégrée Atheros® XSPAN 802.11bgn, en option Caractéristiques de la carte réseau sans fil

• La carte réseau sans fil est une carte au format Mini-PCI connectée à la carte mère de l’ordinateur portable.

• Elle fonctionne dans les bandes RF pouvant être utilisées sans autorisation spéciale, ce qui élimine le besoin d’obtenir une licence de la FCC pour les radiocommunications. Elle fonctionne dans la bande industrielle, scientifique et médicale (ISM) de 2,4 GHz et dans les bandes UNII (Unlicensed National Information Infrastructure) inférieures, intermédiaires et supérieures (5 GHz).

• Les cartes réseau sans fil peuvent être utilisées selon quatre modes de fonctionnement : IEEE 802.11a, IEEE 802.11b, IEEE 802.11g et IEEE 802.11n (version préliminaire).

• Les cartes réseau sans fil sont certifiées Wi-Fi et fonctionnent à un débit maximal théorique de 540 Mbit/s en mode IEEE 802.11n (version préliminaire), de 54 Mbit/s en mode IEEE 802.11a ou IEEE 802.11g, et de 11 Mbit/s en mode IEEE 802.11b.

• La carte réseau sans fil prend en charge les modes de chiffrement WEP, TKIP, CKIP et AES.

• La carte réseau sans fil est conforme aux normes suivantes : WPA, WPA2, CCX1.0, CCX2.0, CCX3.0 et CCX4.0.144 Avant d’utiliser la carte réseau sans fil en option Modes de réseau sans fil compatibles avec cette carte Mode Ad hoc Le mode Ad hoc désigne une topologie de réseau sans fil dans laquelle la connectivité entre les divers ordinateurs est établie sans périphérique central de réseau sans fil, ou point d’accès. La connectivité est établie uniquement à l’aide de périphériques clients dans une configuration égal à égal. Les réseaux Ad hoc sont donc également connus sous le nom de réseaux d’égal à égal. Un réseau Ad hoc est une méthode aisée et peu coûteuse de relier plusieurs ordinateurs en réseau. Le mode Ad hoc exige que les paramètres de nom de réseau SSID, d’authentification réseau et de clé de chiffrement soient configurés de façon identique sur tous les ordinateurs du réseau. Figure 40. Réseau en mode Ad hoc145 Avant d’utiliser la carte réseau sans fil en option Mode point d’accès (Infrastructure) Le mode Infrastructure désigne une topologie de réseau sans fil dans laquelle les appareils communiquent au sein d’un réseau sans fil ou câblé par l’intermédiaire d’un point d’accès. En mode Infrastructure, les appareils sans fil peuvent communiquer directement entre eux ou sur un réseau câblé. Les réseaux sans fil d’entreprise fonctionnent en mode Infrastructure car ils nécessitent une connexion au réseau local sans fil pour accéder aux ordinateurs, aux périphériques et aux services (par exemple, serveurs de fichier, imprimantes et bases de données). Modem ADSL modem câble, ou similaire Internet Réseau local câblé Point d’accès* Réseau local sans fil *Un concentrateur en option pour réseau local peut être requis selon le type de point d’accès utilisé. Figure 41. Réseau en mode point d’accès (Infrastructure)146 Avant d’utiliser la carte réseau sans fil en option Manipulation de la carte réseau sans fil La carte réseau local sans fil est un dispositif en option qui peut être fourni avec votre ordinateur portable. Normalement, vous ne devriez pas avoir besoin de la retirer ou de la réinstaller. Le système d’exploitation de l’ordinateur est déjà configuré pour utiliser la carte réseau sans fil.

• Le réseau local sans fil fonctionne dans les modes IEEE 802.11a, IEEE 802.11b, IEEE 802.11g et IEEE 802.11n.

• Elles fonctionnent dans la bande ISM de 2,4 GHz et dans les bandes UNII inférieures, intermédiaires et supérieures (5 GHz).

• Les fours micro-ondes peuvent interférer avec la carte réseau sans fil car ils utilisent la même bande de fréquences (2,4 GHz) que les spécifications IEEE 802.11b/g/n. Les fours micro-ondes ne causent aucune interférence en mode IEEE 802.11a car celui-ci utilise la bande radiofréquence de 5 GHz.

• Les appareils sans fil qui émettent dans la bande de fréquences de 2,4 GHz peuvent nuire au fonctionnement des périphériques IEEE 802.11b/g/n. Les symptômes associés aux interférences incluent une réduction du débit, des coupures intermittentes de connexion et un nombre important d’erreurs de trames. Il est FORTEMENT recommandé de mettre hors tension les appareils générant des interférences afin d’assurer le bon fonctionnement de la carte réseau sans fil. Désactivation/déconnexion de la carte réseau sans fil La désactivation de la carte réseau sans fil peut être souhaitable dans certaines circonstances (pour prolonger la vie de la batterie) ou dans des endroits où l’utilisation des appareils électroniques est réglementée (par exemple : hôpitaux, cliniques, avions, etc.). La carte réseau sans fil peut être désactivée avec le commutateur marche/arrêt correspondant ou avec Windows, en utilisant l’icône correspondante dans la zone de notification (Remarque : cette deuxième procédure n’éteindra pas la radio : l’émission et la réception continueront bien que la carte réseau ait été désactivée). AVANT D’UTILISER VOTRE CARTE RÉSEAU SANS FIL, VOUS DEVEZ D’ABORD INSTALLER CLICK ME! POUR VOUS ASSURER QUE LE BON PROGRAMME DE CARTE EST INSTALLÉ. VOIR “INSTALLATION DE

Avant d’utiliser la carte réseau sans fil en option Désactivation avec le commutateur de la carte réseau sans fil La carte réseau sans fil peut être désactivée rapidement et efficacement en mettant le commutateur de carte réseau sans fil à la position OFF (arrêt). Le commutateur de la carte réseau sans fil n’a aucun effet sur les modèles pour réseau local câblé. Commutateur pour réseau local sans fil/Bluetooth Figure 42. Commutateur marche/arrêt pour réseau local sans fil/Bluetooth Désactivation par l’icône dans la zone de notification Notez qu’avec cette procédure, la radio ne sera pas éteinte, l’émission et la réception sont toujours actives bien que la carte ne soit plus connectée. 1 Faites un clic droit sur l’icône « Carte réseau sans fil » dans la zone de notification en bas à droite de l’écran. 2 Choisir « Se déconnecter d’un réseau ». Activation de la carte réseau sans fil La carte réseau sans fil peut être activée de la même façon que pour sa désactivation.

• Avec le commutateur correspondant

• Sous Windows, en cliquant à l’aide du bouton droit de la souris l’icône de la carte réseau sans fil puis en cliquant sur « Connexion à un réseau »148 Configuration de la carte réseau sans fil Configuration de la carte réseau sans fil La carte réseau sans fil peut être configurée pour établir la connectivité du réseau sans fil en utilisant le logiciel intégré dans Windows. Il prend également en charge la plupart des solutions de sécurité standard. Certains paramètres prédéfinis seront requis pour cette procédure. Pour les obtenir, consulter votre administrateur de réseau : Configuration de la carte réseau sans fil 1 Cliquez sur le bouton [Démarrer], puis sélectionnez Panneau de configuration. 2 Si le Panneau de configuration n’est pas en affichage classique, sélectionnez « Basculer vers l’affichage classique » sur le panneau de gauche. Double-cliquez sur l’icône Connexions réseau. 3 Double-cliquez sur l’icône Connexions réseau sans fil. 4 Cliquez sur [Afficher les réseaux sans fil]. 5 Choisissez un réseau sans fil. 6 Cliquez sur [Connexion]. 7 Entrez la clé de réseau si nécessaire. 8 Entrez les informations requises. Il se peut que vous deviez consulter votre administrateur de réseau pour certaines informations. 9 Si vous avez besoin d’aide, allez au menu Démarrer -> Aide et soutien (ou support) -> Gestion du réseau et Web. Sélectionnez le sujet qui vous intéresse, puis tapez les mots-clés s’y rapportant dans la case Rechercher. Connexion au réseau Après avoir configuré votre ordinateur, vous pouvez vous connecter à un réseau actif en réalisant les étapes suivantes : 1 Cliquez sur l’icône de la carte réseau sans fil de la zone de notification. 2 Sélectionnez « Connexion à un réseau ». 3 Sélectionnez un réseau dans la liste qui apparaît et cliquez sur le bouton [Connexion]. Une fois la configuration effectuée, vous pouvez vous connecter à un réseau actif en cliquant sur l’icône « Connexion réseau sans fil » de la zone de notification.149 Dépannage de la carte réseau sans fil Dépannage de la carte réseau sans fil Dépannage Le tableau ci-dessous présente les causes possibles et les mesures correctives pour différents problèmes de réseau sans fil. Si les étapes à réaliser ne vous sont pas connues, consultez votre administrateur système ou allez dans Démarrer -> Aide et soutien (ou support) -> Gestion du réseau et Web. Problème Cause possible Solution possible Connexion de réseau non disponible Nom de réseau (SSID) ou clé WEP non valide Connexion en mode Ad hoc : Assurez-vous que le SSID et la clé WEP de tous les ordinateurs du réseau ont été configurés correctement. Les noms de réseau et les valeurs de la clé WEP doivent être identiques sur chaque ordinateur. Connexion en mode point d’accès (Infrastructure) : Attribuez aux ordinateurs le même SSID et la même clé WEP que ceux du point d’accès. Attribuez la même valeur d’authentification réseau que celle du point d’accès. Consultez votre administrateur de réseau si cette valeur est requise. Sig nal faible et/ou mauvaise qualité de la liaison Connexion en mode Ad hoc : Essayez de rétablir la connexion après avoir rapproché l’ordinateur ou retiré les éventuels obstacles. Connexion en mode point d’accès (Infrastructure) : Essayez de rétablir la connexion après avoir rapproché le point d’accès ou retiré les éve ntuels obstacles. La carte réseau sans fil est désactivée Assurez-vous que l’interrupteur de la carte réseau sans fil est sur ON. Allez dans Démarrer -> Panneau de configuration, puis double-cliquez sur Centre de mobilité Windows. Si le réseau sans fil est éteint, cliquez sur le bouton « Allumer le réseau sans fil ». L’ordinateur à connecter est éteint Vérifiez si l’ordinateur est allumé.150 Dépannage de la carte réseau sans fil Connexion de réseau non disponible (suite) Interférences RF provenant de points d’accès ou d’autres réseaux sans fil L’utilisation de canaux RF identiques ou se chevauchant peut nuire au fonctionnement de la carte réseau sans fil. Changez le canal de votre point d’accès en tenant compte du canal du périphérique nuisible. Échec de l’authentification de la carte réseau sans fil. Vérifiez les paramètres d’authentification réseau, de chiffrement et de sécurité. Si les paramètres de sécurité sont mal configurés, en raison, par exemple, d’une clé WEP comportant une faute de frappe, d’un nom d’utilisateur LEAP incorrect ou d’un mauvais choix de méthode d’authentification, la carte réseau sans fil s’associera au réseau sans fil mais ne s’y authentifiera pas. Paramètres réseau mal configurés Vérifiez la configuration des paramètres réseau. Configuration incorrecte de l’adresse IP Ceci s’appliq ue uniquement aux réseaux qui utilisent des adresses IP statiques. Pour obtenir les paramètres appropriés, consultez votre administrateur de réseau. Problème Cause possible Solution possible151 Spécifications de la carte réseau sans fil Spécifications de la carte réseau sans fil Spécifications Élément Spécification Type de réseau Les cartes réseau sans fil intégrées Intel Centrino Advanced-N 6200 (a/b/g/n, 2 x 2), Atheros XSPAN 802.11abgn et Atheros XSPAN 802.11bgn, en option, respectent les normes IEEE 802.11a, 802.11b/g et 802.11n sur les applications Wi-Fi*. Débit (Commutation automatique) débit maximum de 54 Mbit/s (IEEE 802.11n à déterminer) Fréquence active

• 802.11n : 2,4 GHz ou 5 GHz

• 802.11b/g : 2 400 ~ 2 473 MHz

• 802,11a : 4 900 ~ 5 850 MHz Portée nominale**

• 802.11a : 12 mètres (40 pi) à 54 Mbit/s 91 mètres (300 pi) à 6 Mbit/s

• 802.11b : 30 mètres (100 pi) à 11 Mbit/s 91 mètres (300 pi) à 1 Mbit/s

• 802.11g : 30 mètres (100 pi) à 54 Mbit/s 91 mètres (300 pi) à 1 Mbit/s

• 802.11n : selon les estimations, les portées des modes 802.11g et 802.11a, dans leurs fréquences respectives, sont multipliées par deux. Nombre de canaux • 802.11a : 8, indépendants

• 802.11b/g : 11, dont 3 sans chevauchement

• 802.11n : 2,4 GHz - 3 canaux sans chevauchement lorsque la liaison entre canaux n’est pas utilisée 2 canaux sans chevauchement lorsque la liaison entre canaux est utilisée. 5 GHz - 12 canaux UNII sans chevauchement, que la liaison entre canaux soit ou non utilisée. Sécurité Types de chiffrement – compatible avec WEP, TKIP, AES***, WPA 1,0 Longue urs de clés de chiffrement prises en charge : 64 bits et 128 bits 802.1x/EAP Nombre maximum recommandé d’ordinateurs connectés au réseau local sans fil (en mode Ad hoc) 10 ou moins****152 Spécifications de la carte réseau sans fil *« Type Wi-Fi » indique que le test d’interconnectivité de la Wi-Fi Alliance (organisation garantissant l’interconnectivité des réseaux sans fil) a réussi. ** La portée peut varier selon certains facteurs (par exemple, nombre de murs, réflectivité des matériaux ou interférences provenant d’autres sources de radiofréquences). *** Le chiffrement par clé de réseau (WEP) est effectué avec le nombre de bits indiqué ci-dessus, mais l’utilisateur peut définir une clé de 40 ou 104 bits après avoir soustrait la longueur fixe de 24 bits. **** Selon l’environnement, le nombre maximum d’ordinateurs peut être inférieur.153 Utilisation de Bluetooth Utilisation de Bluetooth Le module Bluetooth intégré (BSMAN3) est un composant offert en option pour les ordinateurs portables Fujitsu. Présentation de Bluetooth La technologie Bluetooth est conçue pour assurer la liaison sans fil à faible portée entre divers appareils mobiles, tels que téléphones, ordinateurs portables, imprimantes et caméras. La technologie Bluetooth permet d’établir des réseaux personnels (PAN) entre des appareils situés à courte distance les uns des autres. 2 Allez à Démarrer > Tous les Programmes > Bluetooth. 3 Dans le menu Bluetooth, cliquez sur Options puis sur le bouton Bluetooth Radio Power (Alimentation Radio Bluetooth). 4 Cliquez sur [OK]. Sources d’informations supplémentaires sur Bluetooth Le module Bluetooth contient un guide de l’utilisateur complet qui vous aidera à maîtriser son fonctionnement. Pour accéder au fichier d’aide, cliquez sur [Démarrer] -> Tous les programmes, Bluetooth, puis sur Guide d’utilisation. Pour en savoir davantage sur la technologie Bluetooth, visitez le site Web : www.bluetooth.com. LE COMMUTATEUR DE L’INTERFACE RÉSEAU SANS FIL / BLUETOOTH PERMET D’ÉTEINDRE SIMULTANÉMENT LES INTERFACES RÉSEAU SANS FIL ET BLUETOOTH. POUR ACTIVER OU DÉSACTIVER SÉPARÉMENT L’UN OU L’AUTRE, PROCÉDEZ COMME SUIT : 1 Faites glisser le commutateur de carte réseau sans fil/Bluetooth à la position de marche (ON).154 Utilisation de Bluetooth Énoncé de la FCC relatif à l’exposition aux rayonnements Cet équipement respecte les normes de la FCC relatives à l’exposition aux rayonnements, définies pour un environnement non contrôlé. L’antenne Bluetooth est située sur le rebord avant du repose-mains droit et est exempte des critères de distance minimale en raison de sa faible puissance. Les émetteurs de ce périphérique ne doivent pas être utilisés avec ou à proximité immédiate d’une antenne ou d’un autre émetteur. Avis pour le Canada Pour éviter que ce service fourni sous licence soit perturbé par des interférences radio, ce matériel doit être utilisé à l’intérieur et à distance des fenêtres. Si l’équipement (ou l’antenne de transmission) est installé à l’extérieur, une licence peut être nécessaire. Garantie Les utilisateurs ne sont pas autorisés à modifier ce produit. Toute modification annule la garantie. Cet équipement ne peut être modifié, altéré ou changé en aucune façon sans l’autorisation écrite de Fujitsu. Toute modification non autorisée annulera les autorisations d’équipement de la FCC et d’Industrie Canada, de même que la garantie.155 Annexe B : Capteur d’empreintes digitales Présentation du capteur d’empreintes digitales Votre système est doté d’un dispositif de reconnaissance des empreintes digitales, situé en bas à gauche de l’écran. Capteur d’empreintes digitales Figure 43. Capteur d’empreintes digitales Grâce au capteur d’empreintes digitales, il n’est plus nécessaire de saisir votre nom d’utilisateur et votre mot de passe chaque fois que vous voulez :

• Ouvrir une session dans Windows

• Reprise à partir du mode sommeil156 - Présentation du capteur d’empreintes digitales

• Annuler un économiseur d’écran protégé par mot de passe

• Ouvrir une session dans des pages d’accueil nécessitant un nom d’utilisateur et un mot de passe Après avoir « inscrit » – ou enregistré – votre empreinte digitale, il vous suffit de glisser le bout de votre doigt sur le capteur pour que le système vous reconnaisse. Le capteur d’empreintes digitales utilise le logiciel Softex OmniPass qui fournit des fonctions de gestion de mot de passe aux systèmes d’exploitation Microsoft Windows. OmniPass vous permet d’utiliser un « mot de passe principal » pour tous les écrans en ligne, toutes les applications Windows et d’autres applications demandant un mot de passe. OmniPass demande aux utilisateurs de s’authentifier à l’aide du capteur d’empreintes digitales avant de leur donner accès au bureau Windows. Ce périphérique comporte un système d’authentification sécurisé qui limite l’accès à votre ordinateur, à vos applications, à vos sites Web et aux autres ressources protégées par mot de passe. OmniPass présente une interface graphique conviviale, qui permet de gérer de façon sécuritaire les mots de passe, les comptes utilisateur et les identités multiples pour chaque utilisateur. REMARQUE : EN PLUS DES FONCTION DE RECONNAISSANCE DES EMPREINTES DIGITALES, VOTRE ORDINATEUR EST DOTÉ DE LA PBA (PRE-BOOT AUTHENTICATION, OU IDENTIFICATION AVANT DÉMARRAGE), LAQUELLE VOUS PERMET DE VOUS IDENTIFIER AVANT L’OUVERTURE DE LA SESSION

INDOWS, C.-À-D. AVANT LE DÉMARRAGE INITIAL. L’ENVIRONNEMENT PBA FONCTIONNE COMME UNE EXTENSION DU BIOS OU DU PROGRAMME DE DÉMARRAGE DÉTERMINÉ (BOOT FIRMWARE), CE QUI VOUS PERMET DE TRAVAILLER DANS UN ENVIRONNEMENT PLUS SÉCURISÉ, INDÉPENDANT DU SYSTÈME D’EXPLOITATION. CE NIVEAU SUPPLÉMENTAIRE DE PROTECTION VOUS PERMET DE PROTÉGER ENCORE MIEUX VOS DONNÉES. LA PBA RÉDUIT LE RISQUE D’INTRUSION DANS VOTRE ORDINATEUR PAR LES INDIVIDUS MAL INTENTIONNÉS CAR IL SUBORDONNE LE CHARGEMENT DU SYSTÈME D’EXPLOITATION À L’IDENTIFICATION PRÉALABLE DE L’UTILISATEUR.157 - Présentation du capteur d’empreintes digitales Première mise en marche Cette section vous montre comment préparer votre système à l’installation de l’application de reconnaissance d’empreintes digitales OmniPass. Vous y trouverez des conseils qui vous guideront au long de la procédure d’installation. Elle indique également de façon détaillée comment enregistrer votre premier utilisateur dans OmniPass. Installation d’OmniPass Si l’application OmniPass a déjà été installée sur votre système, sautez cette section et allez directement à « Enregistrement des utilisateurs » en page 159. Pour savoir si l’application OmniPass est déjà installée, vérifiez si les éléments suivants sont présents :

• Une icône OmniPass, dorée et en forme de clé, figure dans la zone de notification, dans le coin inférieur droit de l’écran.

• L’application Softex apparaît dans le groupe de Programmes du menu Démarrer. Configuration de système nécessaire L’application OmniPass nécessite de l’espace sur votre disque dur ainsi qu’un système d’exploitation (SE) spécifique. Les exigences minimales sont les suivantes :

• Système d’exploitation Windows XP Professionnel

• Au moins 35 Mo d’espace disque disponible158 - Présentation du capteur d’empreintes digitales Installation de l’application OmniPass Si l’application OmniPass est déjà installée sur votre système, allez directement à « Enregistrement des utilisateurs » en page 159. Autrement, continuez à suivre les instructions de cette section concernant l’installation du logiciel. Pour installer OmniPass dans votre système, vous devez exécuter les opérations suivantes : 1 Insérez le disque d’installation de l’application OmniPass dans le lecteur approprié. Si vous installez OmniPass à partir d’un CD-ROM ou d’un DVD-ROM, vous devez trouver et lancer le programme d’installation (setup.exe) se trouvant sur le disque. 2 Suivez les instructions figurant dans le programme d’installation. Indiquez l’endroit où vous souhaitez installer OmniPass . Il est recommandé de NE PAS installer l’application dans le répertoire racine (par exemple : C:\). 3 Une fois l’installation d’OmniPass terminée, vous serez invité à redémarrer votre système. Vous pourrez ensuite utiliser OmniPass. Si vous décidez de ne pas redémarrer votre système immédiatement après l’installation, OmniPass ne sera pas disponible avant le prochain redémarrage. 4 Le programme d’installation place automatiquement une icône (Softex OmniPass) dans le panneau de configuration Windows, ainsi qu’une icône dorée en forme de clé dans la zone de notification. Vérification des informations concernant votre version d’OmniPass Après avoir installé OmniPass et redémarré votre système, vous pouvez décider de vérifier la version du logiciel.

• POUR INSTALLER LE LOGICIEL, VOUS DEVEZ AVOIR UN LECTEUR OPTIQUE EXTERNE RACCORDÉ À VOTRE ORDINATEUR.
• L’UTILISATEUR DÉSIRANT INSTALLER OMNIPASS DOIT DISPOSER DE DROITS D’ADMINISTRATEUR DANS LE SYSTÈME. SI VOUS N’AVEZ PAS DE TELS DROITS, FERMEZ LA SESSION ET OUVREZ-EN UNE AUTRE AVEC UN NOM D’UTILISATEUR POSSÉDANT CES DROITS AVANT DE POURSUIVRE L’INSTALLATION D’OMNIPASS.159 - Présentation du capteur d’empreintes digitales Pour vérifier votre version d’OmniPass : 1 À partir du bur eau Windows, double-cliquez sur l’icône en forme de clé OmniPass dans la barre des tâches (située habituellement dans le coin inférieur droit de l’écran),

cliquez sur le bouton Démarrer, sélectionnez Paramètres, puis cliquez sur Panneau de configuration. Double-cliquez sur Softex OmniPass dans le panneau de configuration et vous verrez apparaître le Centre de contrôle OmniPass. Si ce n’est pas le cas, le programme n’est pas correctement installé, ou bien cliquez sur le bouton Démarrer, sélectionnez Programmes, puis Softex dans le groupe de programmes du sous-menu et cliquez ensuite sur Centre de contrôle OmniPass. 2 Sélectionnez l’onglet À propos de en haut du Centre de contrôle OmniPass. Une fenêtre indiquant la version du logiciel OmniPass apparaît. Désinstallation d’OmniPass Pour supprimer l’application OmniPass de votre système : 1 Cliquez sur [Démarrer] dans la barre des tâches. Sélectionnez Paramètres, puis Panneau de configuration. 2 Double-cliquez sur Ajouter ou supprimer des Programmes. 3 Sélectionnez OmniPass et cliquez ensuite sur [Modifier/Supprimer]. 4 Suivez les instructions de désinstallation de l’application OmniPass. 5 Après la désinstallation d’OmniPass, redémarrez votre système lorsque vous y êtes invité. Enregistrement des utilisateurs Avant de pouvoir utiliser les fonctions d’OmniPass, vous devez enregistrer un utilisateur dans ce programme. L’UTILISATEUR DÉSIRANT DÉSINSTALLER OMNIPASS DOIT DISPOSER DE DROITS D’ADMINISTRATEUR DANS LE SYSTÈME. SI VOUS N’AVEZ PAS DE TELS DROITS, FERMEZ LA SESSION ET OUVREZ-EN UNE AUTRE AVEC UN NOM D’UTILISATEUR POSSÉDANT CES DROITS AVANT DE POURSUIVRE LA

DÉSINSTALLATION D’OMNIPASS.160

- Présentation du capteur d’empreintes digitales Concept du mot de passe principal Les ressources d’un ordinateur sont souvent protégées par des mots de passe. Lorsque vous vous connectez à votre ordinateur, que vous consultez vos courriels, que vous effectuez des opérations bancaires sur Internet, que vous payez des factures en ligne ou que vous accédez aux ressources d’un réseau, il vous est souvent demandé de vous identifier. Il se peut alors que vous ayez besoin de dizaines de mots de passe dont vous devez vous rappeler. Lors de l’enregistrement d’un utilisateur, un « mot de passe principal » est créé à son intention. Ce mot de passe « remplace » tous les autres mots de passe des sites sur lesquels l’utilisateur s’enregistre avec OmniPass. Exemple : Un utilisateur, Jean, installe OmniPass sur son système (son ordinateur de maison) et inscrit un utilisateur OmniPass avec le nom d’utilisateur « Jean_01 » et mot de passe « freq14 ». Il se rend ensuite sur son site Internet de courriel pour ouvrir une session dans son compte. Il entre, comme d’habitude, son nom d’utilisateur et son mot de passe (par exemple, « Jean_02 » et « lifebook »), mais au lieu de cliquer sur Ouvrir session, il demande à OmniPass de Mémoriser le mot de passe. Dorénavant, chaque fois qu’il retournera sur ce site, OmniPass l’invitera à fournir ses informations d’identification. Jean saisira alors les informations OmniPass (« Jean_01 » et « freq14 ») dans l’invite d’authentification d’OmniPass et pourra accéder à son compte de courriel. Il peut répéter cette opération avec autant de sites Web ou de ressources protégées par mot de passe qu’il le souhaite et pourra accéder à tous ces sites à l’aide des informations d’identification de l’utilisateur (« Jean_01 » et « freq14 »). Pour ce faire, il devra utiliser le système sur lequel il s’est enregistré à titre d’utilisateur OmniPass. En fait, OmniPass ne change pas les informations d’identification de la ressource protégée par mot de passe. Si Jean veut accéder à son courriel depuis un ordinateur sur lequel le compte OmniPass n’existe pas, il devra saisir ses informations d’identification originales (« Jean_02 » et « lifebook »). Dans ce cas, s’il tente d’utiliser ses informations d’identification OmniPass, l’accès au site lui sera refusé. CETTE PROCÉDURE D’ENREGISTREMENT REPOSE SUR L’HYPOTHÈSE QUE VOUS NE VOULEZ INTÉGRER À OMNIPASS AUCUN PÉRIPHÉRIQUE D’AUTHENTIFICATION OU AUTRE EMPLACEMENT DE STOCKAGE.

- Présentation du capteur d’empreintes digitales Enregistrement de base L’Assistant d’enregistrement vous guidera à travers les étapes d’enregistrement d’un utilisateur. Sauf indication contraire de votre part, l’Assistant d’enregistrement sera lancé après l’installation d’OmniPass au moment de l’ouverture d’une session Windows. Si l’assistant n’apparaît pas, vous pouvez le lancer en cliquant sur [Démarrer] dans la barre de tâches Windows. Sélectionnez ensuite Programmes, puis Softex et cliquez sur Assistant d’enregistrement OmniPass. 1 Cliquez sur [Enregistrement] pour procéder à la vérification de l’utilisateur et du mot de passe. Par défaut, l’Assistant d’enregistrement entre les informations d’identification de l’utilisateur Windows actuellement connecté. 2 Entrez le mot de passe qui vous sert à ouvrir une session dans Windows. Il deviendra le « mot de passe principal » de cet utilisateur OmniPass. Dans la plupart des cas, la valeur de Domaine : correspondra au nom de votre ordinateur Windows. Dans un environnement d’en treprise, ou lorsque vous accédez à des ressources professionnelles, il se peut que Domaine : ne corresponde pas au nom de votre ordinateur. Cliquez sur [Suivant] pour continuer. 3 Au cours de cette étape, OmniPass prend votre empreinte digitale. Pour de plus amples informations, reportez- vous à « Enregistrement d’une empreinte digitale » en page 162. 4 Ensuite, choisissez comment OmniPass doit vous avertir de différents événements. Nous vous recommandons de laisser Astuces de la barre de tâches sur Astuces de la barre des tâches en mode débutant et Invites audio sur au moins Invite avec signaux sonores uniquement, jusqu’à ce que le fonctionnement d’OmniPass vous soit familier. Cliquez sur [Suivant] pour procéder à l’enregistrement de l’utilisateur. Un écran de félicitations, indiquant que l’enregistrement de l’utilisateur est terminé, apparaîtra. 5 Cliquez sur [Terminé] pour quitter l’assistant d’enregistrement. Il vous sera demandé si vous voulez vous connecter à OmniPass avec les informations d’utilisateur nouvellement enregistrées. Cliquez sur [Oui].162 - Présentation du capteur d’empreintes digitales Enregistrement d’une empreinte digitale L’enregistrement d’une empreinte digitale augmentera la sécurité de votre système et simplifiera la procédure d’authentification. L’enregistrement des empreintes digitales se fait à partir du Centre de contrôle OmniPass. Après vous être connecté à titre d’utilisateur OmniPass, cliquez deux fois sur l’icône OmniPass dans la zone de notification. Sélectionnez l’onglet Paramètres utilisateur, puis cliquez sur [Enregistrement] dans la zone Paramètres utilisateur. Cliquez sur [Enregistrer le périphérique d’authentification] et authentifiez-vous à l’invite d’authentification d’OmniPass. Le système ouvre la procédure d’enregistrement du périphérique. 1 Pendant la procédure d’enregistrement initial de l’utilisateur, vous serez invité à sélectionner le doigt qui sera enregistré. Les doigts déjà enregistrés seront marqués d’un crochet vert. Le doigt sélectionné pour l’enregistrement sera marqué d’une flèche rouge. OmniPass vous permet de réenregistrer un doigt. Si vous choisissez un doigt qui a déjà été enregistré et que vous poursuivez la procédure d’enregistrement, OmniPass enregistre l’empreinte digitale actuelle à la place de l’ancienne empreinte. Sélectionnez un doigt à enregistrer et cliquez sur [Suivant]. 2 Il est temps pour OmniPass de prendre l’empreinte que vous avez choisie. Plusieurs tentatives peuvent être nécessaires avant qu’OmniPass prenne votre empreinte digitale. Si OmniPass n’y parvient pas ou si l’écran de capture de l’empreinte digitale expire, cliquez sur [Précédent] pour redémarrer le processus d’enregistrement d’empreinte digitale. Votre système est équipé d’un capteur d’empreintes digitales « à glissement ». Les capteurs à glissement sont de t aille réduite et ressemblent à un mince rectangle allongé. Pour prendre une empreinte digitale, faites glisser ou tirez doucement vers vous le bout de votre doigt sur le capteur (à pa rtir de la deuxième articulation). Un glissement trop rapide ou trop lent pourrait faire échouer la prise d’empreintes. L’écran Ch oisir un doigt dispose d’un bouton [Pratique] cliquez dessus pour prat iquer la prise de votre empreinte digitale. Lorsque vous maîtrisez la prise d’empreintes digitales, vous pouvez procéder à l’enregistrement d’un doigt. 3 Lorsque OmniPass a correctement pris l’empreinte digitale, l’écran Vérifier l’empreinte digitale s’affiche automatiquement. Pour vérifier l’enregistrement de votre empreinte, placez le bout de votre doigt sur le capteur comme lors d’une prise d’empreinte digitale. Si l’empreinte a été vérifiée avec succès, une empreinte digitale verte apparaît dans la fenêtre de prise et le texte Vérification réussie s’affiche en dessous.163 - Présentation du capteur d’empreintes digitales Utilisation d’OmniPass Vous pouvez maintenant commencer à utiliser OmniPass. Son utilisation régulière vous permettra de simplifier vos procédures d’authentification. Remplacement du mot de passe Vous utiliserez souvent la fonction de remplacement du mot de passe. Lorsque vous allez sur un site Internet à accès restreint (par exemple, de votre banque, de votre courrier électronique, de paiement ou d’enchères en ligne), vous serez toujours invité à entrer vos références de connexion. OmniPass peut détecter ces invites et vous pouvez lui « enseigner » à enregistrer vos références. La prochaine fois que vous visiterez un de ces sites, vous pourrez vous authentifier à l’aide de votre empreinte digitale pour y accéder. Barre d’outils d’authentification OmniPass Après avoir installé OmniPass et redémarré votre ordinateur, vous remarquerez la présence d’une nouvelle boîte de dialogue au début de votre session Windows. Il s’agit de la barre d’outils d’authentification OmniPass. Celle-ci s’affiche chaque fois que le système d’authentification est appelé. Ce système peut être appelé fréquemment : pendant l’ouverture d’une session Windows, lors de la connexion à OmniPass, lorsque vous déverrouillez votre poste de travail, lorsque vous reprenez le système depuis le mode sommeil ou veille prolongée, lorsque vous déverrouillez un économiseur d’écran activé par mot de passe, lors du remplacement du mot de passe d’un site mémorisé ou des noms de connexion d’applications, etc. Lorsque cette barre d’outils s’affiche, OmniPass vous invite à vous authentifier. La fenêtre Authentification de la connexion indique la fonction restreinte par OmniPass à laquelle vous tentez de vous connecter. Les icônes en bas à gauche (empreinte digitale et clé) indiquent les méthodes d’authentification disponibles. Les méthodes sélectionnées sont en surbrillance, contrairement aux méthodes non sélectionnées. Lorsque vous cliquez sur l’icône pour obtenir une méthode d’authentification non sélectionnée, l’invite d’authentification associée à cette méthode s’affiche. À l’invite d’authentification, vous devez fournir les informations d’identification appropriées : un doigt enregistré dans la fenêtre d’empreintes digitales ou votre mot de passe principal dans la case de mot de passe principal (l’icône en forme de clé).164 - Présentation du capteur d’empreintes digitales Mémorisation d’un mot de passe OmniPass peut mémoriser toute application, toute interface graphique ou toute autre ressource protégée par un mot de passe. À l’aide de la procédure suivante, vous pourrez sauvegarder dans OmniPass toutes les informations permettant de vous identifier. Ces informations seront ensuite associées à votre « mot de passe principal » ou à votre empreinte digitale. Allez sur un site comportant une procédure de connexion (nom d’utilisateur et mot de passe), mais ne vous connectez pas tout de suite. À l’invite de connexion au site, entrez votre nom d’utilisateur et votre mot de passe dans les champs appropriés, mais n’entrez pas sur le site (n’appuyez pas sur [Entrer], [Envoyer], [OK], ou Connexion). Cliquez avec le bouton droit de la souris sur l’icône OmniPass de la zone de notification et sélectionnez Mémoriser le mot de passe dans le sous-menu. Le curseur fléché Windows devient un curseur OmniPass en forme de clé dorée. Cliquez sur ce curseur dans la zone d’invite de connexion, mais ne cliquez pas sur le bouton [Connexion] ou [Envoyer]. Association d’un nom convivial Après avoir cliqué sur le curseur en forme de clé près de l’invite de connexion, OmniPass vous invitera à entrer un « nom convivial » pour ce site. Vous devez entrer un terme qui vous rappelle le site Internet, la société ou le service auquel vous vous connectez. Dans sa base de données sécurisée, OmniPass associe ce nom convivial au site Internet. Paramètres supplémentaires pour mémoriser un site Lorsque vous êtes invité à entrer un « nom convivial », vous pouvez définir la manière dont OmniPass vous authentifie sur ce site. Trois choix sont à votre disposition pour chaque site mémorisé par OmniPass. Le paramètre par défaut est Cliquer automatiquement sur le bouton « OK » ou « Soumettre » pour ce site protégé par mot de passe une fois l’utilisateur authentifié. Avec ce paramètre, chaque fois que vous accédez à ce site, OmniPass vous demandera votre mot de passe principal ou votre périphérique d’authentification d’empreintes digitales. Une fois que vous êtes authentifié par OmniPass, vous serez automatiquement connecté au site.165 - Présentation du capteur d’empreintes digitales La deuxième option est moins sécuritaire : Entrer automatiquement sur ce site protégé par mot de passe lorsqu’il est activé. Ne pas demander d’authentification. Cochez la case supérieure pour sélectionner ce choix. Ensuite, chaque fois que vous vous connectez à ce site, OmniPass vous donnera accès sans vous demander de vous authentifier. Si vous désélectionnez les deux cases dans Paramètres pour ce site protégé par mot de passe, OmniPass vous demande votre mot de passe principal ou votre périphérique d’authentification. Une fois que vous avez été authentifié par OmniPass, vos informations d’identification s’affichent à l’invite de connexion du site. Toutefois, vous devez cliquer sur le bouton [OK], [Envoyer] ou [Connexion] pour accéder au site. Cliquez sur [Terminer] pour achever la procédure de mémorisation du mot de passe. L’emplacement du site, les informations d’identification pour y accéder et les paramètres d’authentification OmniPass correspondant à ce site sont désormais sauvegardés dans la base de données sécurisée d’OmniPass. Les paramètres d’authentification d’OmniPass (Paramètres pour ce site protégé par mot de passe) peuvent toujours être modifiés dans Gestion du coffre-fort. Connexion à un site mémorisé Selon les informations contenues dans Paramètres pour ce site protégé par mot de passe, OmniPass vous invitera ou non à vous authentifier lorsque vous retournerez à un site mémorisé. Ces informations peuvent être modifiées dans Gestion du coffre-fort. Les cas suivants s’appliquent à l’utilisation d’OmniPass pour se connecter à : Windows, aux sites mémorisés et à toutes les autres ressources protégées par mot de passe. CE PARAMÈTRE EST PLUS PRATIQUE CAR DÈS QUE VOUS DEMANDEZ UN SITE QUI Y EST ASSOCIÉ, VOUS SAUTEZ LA PROCÉDURE D’AUTHENTIFICATION ET VOUS ACCÉDEZ INSTANTANÉMENT AU SITE. CEPENDANT, SI VOUS LAISSEZ VOTRE ORDINATEUR SANS SURVEILLANCE AVEC VOTRE CONNEXION OMNIPASS ACTIVÉE, TOUTE PERSONNE UTILISANT VOTRE SYSTÈME PEUT ENTRER SUR LES SITES PROTÉGÉS

EN USURPANT VOTRE IDENTITÉ.166

- Présentation du capteur d’empreintes digitales Avec mot de passe principal Lorsque vous retournez à un site mémorisé avec OmniPass, il se peut que le système vous demande un mot de passe principal. Entrez votre mot de passe principal et vous serez autorisé à accéder au site. Connexion à Windows avec un capteur d’empreintes digitales Lorsque vous vous connectez à Windows à l’aide d’un capteur d’empreintes, la fenêtre de prise d’empreintes digitales apparaît à côté de l’écran de connexion Windows. Placez votre doigt enregistré sur le capteur pour que le système vous identifie. Vous serez simultanément connecté à Windows et OmniPass. La fenêtre de prise d’empreinte s’affiche également si vous avez utilisé Ctrl-Alt-Suppr pour verrouiller le système. En outre, le capteur d’empreintes peut être utilisé pour vous reconnecter, comme indiqué ci-dessus. Gestion des mots de passe OmniPass propose une interface qui vous permet de gérer vos mots de passe. Pour accéder à cette interface graphique, cliquez deux fois sur la clé OmniPass dans la zone de notification. Cliquez sur Gestion du coffre-fort ; vous serez invité à vous authentifier. Lorsque vous avez accédé à Gestion du coffre-fort, cliquez sur Gérer les mots de passe sous Paramètres du coffre-fort. L’interface Gérer les mots de passe apparaît avec une liste de noms conviviaux. Si vous désirez afficher les informations d’identification sauvegardées pour un site Internet mémorisé, mettez en surbrillance la ressource souhaitée sous Boîte de dialogue ‘Protection par mot de passe’ et cliquez sur Afficher les valeurs. En cas de réinitialisation d’un mot de passe ou d’expiration d’un compte, vous pouvez supprimer les informations d’identification sauvegardées dans OmniPass. Mettez en surbrillance la ressource souhaitée sous Boîte de dialogue ‘Protection par mot de passe’, puis cliquez sur Supprimer la page. Vous serez invité à confirmer la suppression du mot de passe. Les deux cases à cocher dans Gérer les mots de passe déterminent si OmniPass vous invite à vous authentifier ou vous connecte directement au site mémorisé. SI UN ORDINATEUR EST VERROUILLÉ ET QU’OMNIPASS DÉTECTE UN UTILISATEUR DIFFÉRENT SE RECONNECTANT AVEC SON EMPREINTE DIGITALE, LE PREMIER UTILISATEUR SERA DÉCONNECTÉ

ET LE SECOND CONNECTÉ.167

- Présentation du capteur d’empreintes digitales Si vous tentez d’utiliser Mémoriser le mot de passe sur un site déjà connu, OmniPass efface les anciennes informations d’identification. Le remplacement de votre mot de passe Windows constitue l’exception à la règle ci-dessus. Si votre mot de passe est réinitialisé dans Windows, le changement sera détecté par OmniPass qui vous invitera à « Mettre à jour » ou à « Reconfirmer » le mot de passe. Entrez votre nouveau mot de passe Windows dans l’invite, puis cliquez sur [OK]. Votre « mot de passe principal » Omnipass sera toujours votre mot de passe Windows. Identités d’utilisateur OmniPass Les identités permettent aux utilisateurs OmniPass de posséder plusieurs comptes sur un même site (par exemple, claude@biblomail.com et claudepicard@biblomail.com). Si OmniPass ne vous a pas fourni d’identités, vous ne pourrez mémoriser qu’un seul compte par site. Pour créer et gérer des identités, cliquez deux fois sur la clé OmniPass dans la zone de notification. Cliquez sur Gestion du coffre-fort. OmniPass vous invite à vous authentifier. Lorsque vous avez accédé à Gestion du coffre-fort, cliquez sur Gérer les identités sous Paramètres du coffre-fort. Vous pouvez seulement gérer les identités de l’utilisateur OmniPass actuellement connecté. Pour ajouter une nouvelle identité, cliquez sur Nouvelle identité ou double-cliquez sur Cliquer ici pour ajouter une nouvelle identité. Nommez la nouvelle identité et cliquez sur [OK], puis sur [Appliquer]. Vous pouvez désormais basculer vers la nouvelle identité et démarrer la mémorisation des mots de passe. Pour supprimer une identité, mettez en surbrillance l’identité à supprimer et cliquez sur [Supprimer l’identité], puis cliquez sur [Appliquer]. LORSQUE VOUS SUPPRIMEZ UNE IDENTITÉ, TOUS LES SITES MÉMORISÉS ET LES BOÎTES DE DIALOGUE « P ROTECTION PAR MOT DE PASSE » ASSOCIÉS À L’IDENTITÉ SONT PERDUS.168 - Présentation du capteur d’empreintes digitales Pour définir l’identité par défaut, mettez en surbrillance l’identité souhaitée puis cliquez sur [Définir par défaut] et cliquez sur [Appliquer] pour vérifier que les paramètres sont bien enregistrés. Si vous accédez à OmniPass à l’aide d’un capteur d’empreintes digitales, vous serez automatiquement connecté à l’identité par défaut de l’utilisateur OmniPass associé à l’empreinte. Si vous utilisez la procédure de connexion à l’aide du « mot de passe principal », vous pouvez choisir l’identité avec laquelle vous vous connectez. Choix de l’identité de l’utilisateur lors de la connexion Pour choisir votre identité lors de la connexion, tapez votre nom d’utilisateur dans le champ Nom d’utilisateur :. Appuyez sur [Tab] et assurez-vous que le champ Domaine : se remplit automatiquement. Cliquez sur le champ Mot de passe : pour pointer le curseur dessus et vous verrez le menu déroulant dans le champ Identité :. Sélectionnez l’identité souhaitée puis cliquez sur [OK]. Changement d’identité de l’utilisateur Pour changer les identités à tout moment, cliquez avec le bouton droit de la souris sur l’icône OmniPass dans la zone de notification, puis cliquez sur Changer l’identité de l’utilisateur dans le sous-menu. La boîte de dialogue Changer d’identité apparaît. Sélectionnez l’identité souhaitée puis cliquez sur [OK]. Gestion des mots de passe et des identités Sur l’interface Gérer les mots de passe de l’onglet Gestion du coffre-fort du Centre de contrôle OmniPass, il existe une liste de sélection déroulante nommée Identité. Ce champ vous permet de choisir l’identité pour laquelle vous désirez gérer les mots de passe. Lorsque vous sélectionnez une identité dans cette liste, le système affiche seulement les boîtes de dialogue « Protection par mot de passe » associées à cette identité. Vous pouvez effectuer toutes les fonctions expliquées dans « Gestion des mots de passe » en page 166.169 - Présentation du capteur d’empreintes digitales Configuration d’OmniPass Cette section vous donne un aperçu de la fonction Exportation/Importation et du Centre de contrôle OmniPass. Exportation et importation d’utilisateurs Vous pouvez importer et exporter des utilisateurs dans et hors d’OmniPass à l’aide du Centre de contrôle. Le processus d’exportation permet de sauvegarder tous les sites mémorisés, les informations d’identification et les empreintes enregistrées d’un utilisateur OmniPass. Toutes les données OmniPass d’un utilisateur sont sauvegardées dans un fichier de base de données crypté unique. Durant le processus d’importation, vous devez utiliser les informations de connexion Windows de l’utilisateur exporté. Si les informations d’identification appropriées ne sont pas fournies, le profil utilisateur ne sera pas importé. VOUS NE POUVEZ PAS IMPORTER UN UTILISATEUR DANS OMNIPASS SI UN UTILISATEUR PORTANT LE MÊME NOM Y EST DÉJÀ ENREGISTRÉ.

ORSQUE VOUS PROCÉDEZ À L’IMPORTATION D’UN PROFIL UTILISATEUR, OMNIPASS VOUS INVITE À VOUS AUTHENTIFIER. LES INFORMATIONS D’IDENTIFICATION PERMETTANT D’IMPORTER UN PROFIL SONT LES RÉFÉRENCES DE CONNEXION WINDOWS DE L’UTILISATEUR EXPORTÉ. CES RÉFÉRENCES SONT CELLES QU’IL FALLAIT SOUMETTRE LORSQUE LE PROFIL D’UTILISATEUR A ÉTÉ EXPORTÉ. VOUS AUREZ BESOIN DU NOM D’UTILISATEUR, DU MOT DE PASSE ET DU DOMAINE.170 - Présentation du capteur d’empreintes digitales Exporter un profil d’utilisateur OmniPass Pour exporter un profil utilisateur, ouvrez le Centre de contrôle OmniPass et cliquez sur Importer/exporter un utilisateur sous Gérer les utilisateurs. Cliquez sur Exporter un profil utilisateur OmniPass. OmniPass vous invitera à vous authentifier. Une fois l’authentification réussie, vous devez nommer le profil utilisateur OmniPass et décider où l’enregistrer. Un fichier .opi est généré et vous devez en sauvegarder une copie dans un endroit sûr. Ce fichier .opi contient toutes vos données d’utilisateur OmniPass. Il est crypté et protégé par mot de passe. Ce profil utilisateur ne contient AUCUN de vos fichiers de données cryptés. Importer un profil d’utilisateur OmniPass Pour importer un profil utilisateur, ouvrez le Centre de contrôle OmniPass et cliquez sur [Importer/exporter un utilisateur] sous Gérer les utilisateurs. Cliquez sur [Importer un nouvel utilisateur dans OmniPass], sélectionnez « Fichier d’importation/exportation OmniPass » (*.opi) puis cliquez sur [Suivant]. OmniPass vous invite ensuite à rechercher le fichier exporté auparavant (fichier .opi). Lorsque vous sélectionnez le fichier .opi pour l’importer, OmniPass vous invite à vous authentifier. Les informations d’identification permettant d’importer un profil sont les références de connexion Windows de l’utilisateur exporté. Ces références sont celles qu’il fallait soumettre lorsque le profil d’utilisateur a été exporté. Vous aurez besoin du Nom d’utilisateur, du Mot de passe et du Domaine. Si vous avez oublié la valeur pour Domaine, celle-ci doit correspondre au nom de votre ordinateur dans un environnement PC ou SOHO. OmniPass vous informe si le profil utilisateur a été correctement importé. Informations importantes sur les opérations d’importation et d’exportation

• Supposons que vous exportez un profil d’utilisateur Windows local depuis OmniPass. Vous voulez importer ce profil sur un autre ordinateur doté d’OmniPass. Avant de pouvoir importer le profil, un utilisateur Windows avec les mêmes références de connexion doit être créé sur l’ordinateur important le profil.

Exemple : J’ai un utilisateur Windows avec le nom d’utilisateur « Thomas » et le mot de passe « Soleil » sur mon système. J’ai enregistré « Thomas » dans OmniPass et mémorisé des mots de passe. Je veux transférer tous mes mots de passe vers le nouveau système. J’exporte le profil171 - Présentation du capteur d’empreintes digitales utilisateur OmniPass de Thomas. J’accède à mon nouveau système et à l’aide du panneau de configuration, je crée un utilisateur avec le nom d’utilisateur « Thomas » et le mot de passe « Soleil ». Je peux maintenant importer les données utilisateur OmniPass dans le nouveau système.

• Si vous exportez un utilisateur propre à OmniPass, vous pouvez importer cet utilisateur dans tout ordinateur exécutant OmniPass, à condition qu’un utilisateur portant le même nom n’y soit pas déjà enregistré.

• Si vous tentez d’importer un profil utilisateur portant le même nom qu’un utilisateur déjà enregistré dans OmniPass, le processus d’importation échoue. Centre de contrôle OmniPass Cette section a pour but de présenter les fonctions du Centre de contrôle OmniPass qui n’ont pas été expliquées auparavant. Vous pouvez accéder au Centre de contrôle OmniPass de trois façons :

• Double-cliquez sur l’icône OmniPass en forme de clé dorée dans la zone de notification Windows (généralement située dans le coin inférieur droit du bureau).

• Cliquez sur le bouton Démarrer, sélectionnez Tous les programmes, puis le groupe de programmes Softex et enfin cliquez sur la sélection Centre de contrôle OmniPass.

• Ouvrez le Panneau de configuration Windows (accessible à partir du bouton Démarrer –> Paramètres –> Panneau de configuration) et double-cliquez sur l’icône Softex OmniPass. Gestion des utilisateurs L’onglet « Gestion des utilisateurs » comporte deux interfaces principales : Ajouter/supprimer un utilisateur et Importer/exporter un utilisateur. La fonctionnalité Importer/exporter un utilisateur est expliquée dans « Exportation et importation d’utilisateurs » en page 169. La fonctionnalité Ajouter/supprimer un utilisateur est explicite.172 - Présentation du capteur d’empreintes digitales Si vous cliquez sur Ajouter un nouvel utilisateur à OmniPass, vous démarrez l’Assistant d’enregistrement OmniPass. L’Assistant d’enregistrement est expliqué dans « Enregistrement des utilisateurs » en page 159. Si vous cliquez sur Supprimer un utilisateur OmniPass, vous êtes invité à vous authentifier. Authentifiez-vous à l’aide des informations d’identification (ou de l’empreinte digitale enregistrée) de l’utilisateur à supprimer. OmniPass vous invite à confirmer la suppression de l’utilisateur. Cliquez sur [OK] pour terminer le processus de suppression. LA SUPPRESSION D’UN UTILISATEUR DÉTRUIT AUTOMATIQUEMENT TOUTES LES DONNÉES OMNIPASS ASSOCIÉES À CET UTILISATEUR. TOUTES LES IDENTITÉS ET TOUTES LES INFORMATIONS D’IDENTIFICATION DE L’UTILISATEUR SERONT PERDUES.

- Présentation du capteur d’empreintes digitales Paramètres utilisateur L’onglet « Paramètres utilisateur » comporte WURLV interfaces : Paramètres audio, Astuces de la barre de tâches et Enregistrement. Les paramètres utilisateur vous permettent de personnaliser OmniPass pour répondre à vos préférences. Sous Paramètres utilisateur (Paramètres audio et Astuces de la barre de tâches), vous pouvez configurer la manière dont OmniPass vous informe des événements d’OmniPass (par exemple, connexion réussie, accès refusé, etc.). Les détails de chaque paramètre sous les interfaces Paramètres audio et Astuces de la barre des tâches sont explicites. L’interface Enregistrement vous permet d’enregistrer des empreintes digitales. Si vous désirez des informations sur la procédure d’enregistrement d’un périphérique d’authentification, reportez-vous au

Chapitre 2.3. Pour enregistrer des empreintes digitales supplémentaires, cliquez sur Enregistrer un

périphérique d’authentification et authentifiez-vous dans OmniPass. Sélectionnez le périphérique de reconnaissance d’empreintes digitales dans l’écran Sélectionner un périphérique d’authentification (il doit être déjà marqué d’une coche verte si vous avez enregistré un doigt), puis cliquez sur [Suivant]. Paramètres de système Vous trouverez l’interface Options de démarrage dans l’onglet « Paramètres de système ». Les options de cette interface vous permettent de spécifier la manière dont votre ouverture de session OmniPass est associée à votre ouverture de session Windows. La première option, Se connecter automatiquement à OmniPass en tant qu’utilisateur actuel, est explicite. Lors de l’ouverture d’une session Windows, vous êtes connecté à OmniPass à l’aide de vos références de connexion Windows. Si l’utilisateur ouvrant une session Windows n’a jamais été enregistré dans OmniPass, personne n’est connecté à OmniPass au moment de la connexion. Ce paramètre convient à une configuration de bureau ou à toute configuration nécessitant la saisie d’un nom d’utilisateur et d’un mot de passe pour utiliser l’ordinateur. Il s’agit du paramètre par défaut. Avec la deuxième option, Se connecter manuellement à OmniPass au démarrage, OmniPass vous invite à vous connecter une fois que vous avez ouvert une session Windows.174 - Présentation du capteur d’empreintes digitales Si vous choisissez la troisième option, Ne pas se connecter à OmniPass au démarrage, OmniPass n’invite pas l’utilisateur à se connecter. Vous pouvez vous connecter manuellement à OmniPass en cliquant avec le bouton droit de la souris sur l’icône d’OmniPass dans la zone de notification et sur Connecter l’utilisateur dans le menu généré. Dépannage Vous ne pouvez pas utiliser OmniPass pour créer des utilisateurs Windows. Vous devez d’abord créer l’utilisateur Windows, ce qui nécessite des droits d’administrateur. Une fois l’utilisateur Windows créé, vous pouvez l’ajouter dans OmniPass avec le même nom d’utilisateur et le même mot de passe. Impossible d’ajouter des utilisateurs Windows dans OmniPass Si vous rencontrez des difficultés pour ajouter un utilisateur Windows dans OmniPass, vous devrez peut-être modifier vos paramètres de sécurité locale. Pour ce faire, allez à Démarrer, Panneau de configuration, Outils d’administration et Paramètres de sécurité locale. Ouvrez Stratégies locales et Options de sécurité, puis double-cliquez sur Accès réseau : Modèle de partage et de sécurité pour les comptes locaux. La configuration correcte doit être Classique – Les utilisateurs locaux s’authentifient eux-mêmes. Impossible d’ajouter un utilisateur avec un mot de passe vide dans OmniPass Si vous rencontrez des difficultés pour ajouter un utilisateur avec un mot de passe vide dans OmniPass, vous devrez peut-être modifier vos paramètres de sécurité locale. Essayez d’abord la procédure expliquée dans la section Impossible d’ajouter un utilisateur Windows dans OmniPass. Si le problème persiste, essayez la procédure suivante. Cliquez sur [Démarrer], Panneau de configuration, Outils d’administration et Paramètres de sécurité locale. Ouvrez Stratégies locales et Options de sécurité, puis double-cliquez sur Comptes : restreindre l’utilisation de mots de passe vierges par le compte local à l’ouverture de session console. Ce paramètre doit être configuré sur Désactivé.175 - Présentation du capteur d’empreintes digitales Durant la procédure d’ouverture d’une session Windows, une boîte de dialogue s’affiche après l’authentification OmniPass Après avoir installé OmniPass sur votre système, vous pouvez choisir de vous connecter à Windows à l’aide d’OmniPass. Vous vous authentifiez avec OmniPass (à l’aide du mot de passe principal ou d’un périphérique de sécurité enregistré) et OmniPass vous connecte à Windows. Au cours du processus d’authentification, il se peut que la boîte de dialogue Erreur de connexion s’affiche. Cette boîte de dialogue apparaît si OmniPass n’a pas réussi à vous connecter à Windows à l’aide des informations d’identification fournies (nom d’utilisateur et mot de passe). Ceci peut arriver dans les circonstances suivantes :

• Votre mot de passe Windows a changé.

• Votre compte Windows a été désactivé. Si vous rencontrez des difficultés à cause de la première raison, vous devrez mettre à jour OmniPass avec votre mot de passe de compte Windows modifié. Cliquez sur Mettre à jour le mot de passe et une boîte de dialogue vous invitera à reconfirmer votre mot de passe. Entrez le nouveau mot de passe Windows et cliquez sur [OK]. Si l’erreur persiste, il est peu probable que le problème soit dû à la modification de votre mot de passe Windows.176 Index

À propos de ce guide 12 Alimentation gestion

mise hors tension 72 mise sous tension 61 panne 93 problèmes 95 Amorçage du système 65 Auto-diagnostic de mise sous tension 62, 99

Batterie 74 batterie au lithium 74 conservation de l'énergie 69 court-circuitée 76 défectueuse 94 entretien 114 épuisée 94 faible 76 mode veille 76 problèmes 94, 95 recharge 75 remplacement 77 remplacement hors tension 77 remplacement sous tension 78 voyant de niveau 29 BIOS guide

utilitaire de configuration 64 Bluetooth informations supplémentaires

Caméra Web 19 Capteur d'empreintes digitales 20 Capteur d’empreintes digitales 155 barre d’outils d'authentification OmniPass 163 connexion à un site mémorisé 165 désinstallation d’OmniPass 159 enregistrement d’une empreinte digitale 162 enregistrement des utilisateurs 159 installation d’OmniPass 157 mémorisation d’un mot de passe 164 première mise en marche 157 remplacement du mot de passe 163 utilisation d’OmniPass 163 Capteur de lumière ambiante 19 Carte SD installation

retrait 80177 Carte Secure Digital 22 retrait 80 Cartes Secure Digital 79 CD de pilotes et d’applications 103 Clavier 38 pavé numérique 38 problèmes 92 touches de curseur 38 touches de fonction 39 touches Windows 39 Click Me! 67 Cliquer 42 Commandes et connecteurs 16 Commutateur d'alimentation/veille/reprise 19, 24, 69 Commutateur marche/arrêt pour réseau local sans fil/Bluetooth

Compartiment de batterie au lithium 26 Configuration Tablette 32 Conformité ENERGY STAR® 72 Connecteur entrée c. c. 16 Conventions utilisées dans ce guide 12 Coordonnées 13 Coordonnées pour contacter Fujitsu 13 CyberLink YouCam 124

Dépannage 88 affichage 97 alimentation 93 batterie 94 clavier 92 disque dur 91, 92 mémoire 92 problèmes audio 91 souris 92 USB 92 DIMM 81 Disque dur problèmes 91, 92 voyant d'accès 30

Écran 19, 31 luminosité 34 ouverture 31 problèmes 97 Écran tactile cliquer

étalonnage 48 glisser 47 Emplacement du commutateur Marche/ Arrêt de carte réseau local sans fil

Enregistrement 67 Étiquette de configuration 117

FDU 68, 107, 124 Fente d'antivol 16 Fente de dispositif antivol 25 Fente pour carte Smart Card 22178 Fente pour carte SmartCard 17 Fente Secure Digital (SD) 16 Fonction de veille prolongée 71 activation/désactivation 71

Garantie 14 Gestion de l'alimentation 69 Gestion de l'alimentation dans Windows 71 Glisser 44 Glossaire 127 Google Toolbar (Barre d’outils Google) 125 Grilles de ventilation 21, 27

Haut-parleur 20 Haut-parleurs incorporés 91

Le bouton de veille/reprise 17 Lecteur multimédia entretien

Logiciels pré-installés 123 Adobe Reader 124 guides d'utilisation 123 Loquet de libération du stylet 20 Loquets de la batterie 27

compartiment 27, 82 installation 81 module de mémoire additionnelle 81 problèmes 92 vérification de la capacité de mémoire 83 Messages d'erreurs 99 Microphone intégré 19 Microsoft Office Starter 2010 125 Microsoft Windows Live Essentials 125 Mode ECO 40 Mode sommeil (veille) 69 Mots de passe d'accès au disque dur 63 Mouvements fonctions à deux doigts

fonctions à quatre doigts 52 fonctions à trois doigts 51 fonctions à un doigt 49

Options du système d’exploitation 126 Ordinateur portable Fujitsu LifeBook voyager avec votre ordinateur

Pavé tactile TouchPad 20 Point d'attache du cordon du stylo 24 Port HDMI 16, 25, 86 Port pour moniteur externe 87 Port USB 16 Port vidéo externe 17, 24 Ports de périphériques 84 Ports USB (Universal Serial Bus) 85 Ports USB 2.0 21, 24 Prise d'alimentation c.c. 21 Prise d'écouteurs 16, 20, 85 Prise de micro 16, 20, 86 Prise de réseau local (RJ-45) 24 Prise de réseau local interne 84, 85 Procédure d'amorçage 63

Redémarrage 71 Réglage des commandes du pavé TouchPad 45 Réglage du volume 56 Renseignements sur la réglementation 139 Réseau local 17 Réseau local sans fil avant d'utiliser la carte réseau sans fil

configuration 143 connexion au réseau 148 dépannage 149 désactivation/déconnexion 146 modes 144 spécifications 151 Restaurer vos logiciels pré-installés 103 RJ-45 84 Roxio Creator 124

SDRAM 27, 81 Secteur adaptateurs de fiches

voyant 28 Site de vente par internet de Fujitsu 14 Souris problèmes

Spécifications 117 alimentation 121 audio 119 caméra Web 120 clavier 121 dimensions et poids 122 dispositif de pointage intégré 119 environnement d’exploitation 122 mémoire 118 microprocesseur 118 numériseur 119 options de stockage de masse 119 ports de périphériques 120 puce 118 vidéo 118 Stylet changement de la pile du stylet

entretien du stylet 53 installation du cordon 55 modification des paramètres du stylet 53 remplacement de l'embout du stylet 54 Support de stylo 24180

Tableau de voyants d'état 19, 28 Téléchargement automatique des mises à jour de pilotes 107 Touche de fonction [F10]

USB 85 Utilisation de l’écran tactile capacitif optionnel 49 Utilitaire de mise à jour des pilotes Fujitsu Driver Update 68, 107, 124

Verr défil 30 Verr maj 30 Verr num 30 Voyant d'alimentation 28 Voyant de charge en cours 29
