Caractéristique	Détails
Modèle	FUJITSU LifeBook T730
Type d'appareil	Ordinateur portable convertible
Processeur	Intel Core i5 ou i7 (selon la configuration)
Mémoire RAM	4 Go ou 8 Go DDR3 (selon la configuration)
Stockage	HDD de 320 Go ou 500 Go, SSD en option
Taille de l'écran	13,3 pouces
Résolution de l'écran	1366 x 768 pixels
Connectivité	Wi-Fi, Bluetooth, USB 3.0, HDMI, VGA
Système d'exploitation	Windows 7 ou Windows 10 (selon la configuration)
Autonomie de la batterie	Environ 6 heures (selon l'utilisation)
Poids	Environ 1,5 kg
Maintenance	Accès facile aux composants pour mise à niveau
Sécurité	Lecteur d'empreintes digitales en option, TPM
Garantie	1 an (selon le vendeur)

FOIRE AUX QUESTIONS - LifeBook T730 FUJITSU

Comment puis-je réinitialiser mon FUJITSU LifeBook T730 aux paramètres d'usine ?

Pour réinitialiser votre FUJITSU LifeBook T730 aux paramètres d'usine, redémarrez l'ordinateur et appuyez sur la touche F8 au démarrage. Sélectionnez 'Réparer votre ordinateur', puis choisissez l'option de réinitialisation.

Que faire si mon ordinateur portable ne s'allume pas ?

Assurez-vous que l'ordinateur est branché sur une prise électrique et que le chargeur fonctionne. Si l'ordinateur ne s'allume toujours pas, essayez de retirer la batterie pendant quelques minutes, puis remettez-la en place et redémarrez.

Comment augmenter la mémoire RAM de mon FUJITSU LifeBook T730 ?

Pour augmenter la mémoire RAM, éteignez l'ordinateur, retirez la batterie et ouvrez le panneau d'accès à la RAM. Insérez la nouvelle barrette de RAM dans le slot disponible et refermez le panneau avant de redémarrer l'ordinateur.

Mon écran reste noir, que puis-je faire ?

Vérifiez si l'ordinateur est allumé et s'il y a des voyants lumineux actifs. Si l'écran reste noir, essayez de connecter un moniteur externe pour déterminer si le problème vient de l'écran ou de l'ordinateur lui-même.

Comment mettre à jour les pilotes de mon FUJITSU LifeBook T730 ?

Visitez le site Web de FUJITSU, allez dans la section 'Support' et recherchez votre modèle T730. Téléchargez les pilotes les plus récents et installez-les en suivant les instructions fournies.

Que faire si mon ordinateur portable est lent ?

Pour améliorer la vitesse, effectuez un nettoyage de disque, désinstallez les programmes inutiles et vérifiez les logiciels malveillants. Vous pouvez également envisager d'augmenter la RAM ou de remplacer le disque dur par un SSD.

Comment résoudre un problème de connexion Wi-Fi sur mon FUJITSU LifeBook T730 ?

Assurez-vous que le Wi-Fi est activé sur votre ordinateur. Essayez de redémarrer le routeur et votre ordinateur. Si le problème persiste, mettez à jour les pilotes de votre carte réseau à partir du site de FUJITSU.

Comment faire une capture d'écran sur mon FUJITSU LifeBook T730 ?

Pour faire une capture d'écran, appuyez sur la touche 'PrtSc' pour capturer l'écran entier ou 'Alt + PrtSc' pour capturer la fenêtre active. Vous pouvez ensuite coller l'image dans un logiciel d'édition d'image ou un document.

Mon ordinateur portable ne reconnait pas la carte SD, que faire ?

Vérifiez si la carte SD est insérée correctement et qu'elle n'est pas endommagée. Essayez également de tester la carte SD sur un autre appareil pour vous assurer qu'elle fonctionne. Si le problème persiste, mettez à jour les pilotes de votre lecteur de carte.

Comment optimiser la durée de vie de la batterie de mon FUJITSU LifeBook T730 ?

Pour optimiser la durée de vie de la batterie, diminuez la luminosité de l'écran, désactivez le Wi-Fi lorsque vous ne l'utilisez pas et fermez les applications inutiles en arrière-plan.

MODE D'EMPLOI LifeBook T730 FUJITSU

Découvrez comment utiliser votre PC Tablette LifeBook Fujitsu T730

FUJITSU

Cet appareil numérique de classe B respecte la norme canadienne ICES-003

Découvrez comment utiliser votre PC Tablette LifeBook Fujitsu T730

FUJITSU

Informations sur les droits d'auteurs et les marques commerciales

La société Fujitsu America, Inc. a fait tous les efforts possibles pour vérifier l'exactitude des informations figurant dans ce document et s’assurer qu’il n’y manque rien. Cependant, puisque nos produits font continuellement l’objet d’améliorations, nous ne pouvons garantir l’exactitude de tout le contenu de ce document. Nous refusons toute responsabilité relative à des erreurs, des omissions ou des modifications futures.

Fujitsu, le logo Fujitsu et LifeBook sont des marques déposées de Fujitsu Limited.

Intel, Intel Core, Centrino et Intel Centrino Pro sont des marques de commerce ou des marques déposées de la société Intel ou de ses filiales aux États-Unis et dans d'autres pays.

Microsoft et Windows sont des marques de commerce ou des marques déposées de la société Microsoft aux États-Unis et/ou dans d'autres pays.

Bluetooth est une marque de commerce de Bluetooth SIG, Inc., USA.

PowerDirector, MakeDisc, PowerDVD et YouCam sont des marques de commerce de la société CyberLink.

OmniPass est une marque de commerce de Softex, Inc.

Roxio est une marque de commerce de Sonic Solutions.

Le nom et le logo Energy Star sont des marques déposées aux États-Unis.

Adobe, Acrobat et Acrobat Reader sont des marques de commerce ou des marques déposées de la société Adobe Systems Incorporated aux États-Unis et/ou dans d'autres pays.

Norton et Norton Internet Security sont des marques de commerce ou des marques déposées de la société Symantec aux États-Unis et dans d'autres pays.

Toutes les autres marques de commerce mentionnées dans le présent document sont la propriété de leur détenteur respectif.

Copyright 2010 Fujitsu America, Incorporated. Tous droits réservés.

Aucune partie de cette publication ne peut être copiée, reproduite ou traduite sans le consentement préalable de Fujitsu. Aucune partie de cette publication ne peut être enregistrée ou transmise électroniquement sans le consentement écrit de Fujitsu. B6FJ-5051-01FR-00

Avertissement

LA MANIPULATION DU CORDON DE CE PRODUIT VOUS EXPOSE AU PLOMB, UNE SUBSTANCE CHIMIQUE QUI, SELON L'ETAT DE CALIFORNIE, PEUT CAUSER DES ANOMALIES CONGENITALES OU D'AUTRES PROBLEMES DE REPRODUCTION.

LAVEZ-VOUS LES MAINS APRES CHAQUE MANIPULATION.

GUIDE d'utilisation pour la connexion sans FIL en LARGE BANDE

LE GUIDE D'UTILISATION DU DISPOSITIF DE RÉSEAU ETENDU SANS FIL EST SITUÉ À L'ADRESSE SUIVANTE: HTTP://SOLUTIONS. US. FUJITSU. COM/WWW/CONTENT/SUPPORT/MOBILE/SUPPORT_NOTICES LA VERSION COMPLÉTE DU GUIDE D'UTILISATION CONTIENT DES AVERTISSEMENTS ET DES MISES EN GARDE SUR LA SECURITE DES RADIOFREQUENCES LORSQU'ON UTILISE UN DISPOSITIF DE RÉSEAU ETENDU SANS FIL, POUR LES CONSULTER, CLIQUEZ SUR « 3G MINI-CARD GOBI2000 REGULATORY AND SAFETY INFORMATION »

Déclaration de CONFORMITE

selon la partie 15 des règles de la FCC

Nom de la partie responsable :

Fujitsu

America,

Incorporated

Adresse: 1250 E. Arques Avenue,

Sunnyvale, CA 94085

Téléphone: [phone]

Déclare que le produit : Configuration du modèle de base :

est conforme aux règles établies dans la Partie 15 des règles de la FCC.

Cet appareil est conforme aux exigences de la partie 15 des règles de la FCC. L'utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles; (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant causer un mauvais fonctionnement de l'appareil.

Consignes de sécurité importantes

Pour fonctionner, cet appareil nécessite un adaptateur secteur. Utilisez uniquement un adaptateur de classe 2 pour équipement informatique, homologué UL, avec une sortie nominale de 19V c.c. et un courant de 4,22 A (80 W).

Polarité de sortie de l'adaptateur secteur :

Pendant l'utilisation de l'ordinateur portable, observez toujours les consignes de sécurité élémentaires ci-après afin de réduire au minimum le risque d'incendie, d'électrocution ou d'autres blessures. D'autre part :

• ATTENTION - SURFACE CHAUBE : Le dessous de cet ordinateur peut s'échauffer lorsque l'apparil est utilisé pendant une longue période. Lorsque vous utilisez cet ordinateur et qu'il repose à même la peau (sur les jambes nues), prenez garde à ne pas l'utiliser pendant trop longtemps ou de manière continue.
• ATTENTION: Pour réduire les risques d'incendie, utilisez uniquement un cordon d'alimentation pour télécommunications de grosseur 26 AWG ou plus, avec homologation UL ou CSA. N'utilisez pas ce produit à proximité d'un point d'eau (baignoire, lavabo, évier de cuisine, évier de buanderie) ni dans un sous-sol humide ou à côté d'une piscine. Durant un orage électrique, évitez d'utiliser le modem. Il existe de faibles risques que la foudre cause une électrocution. N'utilisez pas le modem pour signaler une fuite de gaz s'il est situé à proximité de la fuite.
• Utilisez uniquement le cordon d'alimentation et les piles recommandées dans ce manuel. Ne jetez pas les piles ou les batteries dans un feu. Elles risquent d'exploser. Vérifiez si la réglementation locale comporte des instructions spéciales d'élimination. Si l'appareil est utilisé à titre de récepteur de télévision : si vous utilisez un système de câblodistribution, protégez-vous contre les surtensions et les transitoires en vous assurant que la gaine extérieure du câble coaxial est reliée à la terre dans le bâtiment, aussi près que possible du point d'entrée du câble, conformément à l'article 820.93 du code électrique des États-Unis et à la norme ANSI/NFPA 70 : 2005. Si vous avez des questions concernant votre installation de câblodistribution, contactez votre câblodistributeur.

Avis réservé à des réparateurs qualifiés

DANGER D'EXPLOSION SI LA BATTERIE AU LITHIUM (HORLOGE) EST INCORRECTEMENT REMPLACEE. LA PILLE DOIT ETRE REMPLACEE UNIQUEMENT PAR UNE PILLE IDENTIQUE OU D'UN TYPE EQUVALENT RECOMMANDÉ PAR LE FABRICANT. JETEZ LES BATTERIES USÉES CONFORMÉMENT AUX INSTRUCTIONS DU FABRICANT.

POUR BENEFICIER D'UNE PROTECTION CONTINUE CONTRE LES RISQUES D'INCENDIE, LE FUSIBLE N DEOIT ETRE REMPLACÉ QUE PAR UN AUTRE FUSIBLE DE MÉME TYPE ET DE MÉME CAPACITE.

Recyclage de la batterie

Avec le temps, l'autonomie des batteries qui alimentent votre ordinateur portable finira par diminuer ; c'est un phénomène naturel pour toutes les batteries. Lorsque vous remarquerez cela, songez à installer une batterie neuve*. Si vous remplacez votre ancienne batterie, il est important que vous la jetiez comme il convient car, dans le cas contraire, les matériaux qu'elle contient risquent de nuire à l'environnement.

Chez Fujitsu, nous portons une attention particulière à la protection de l'environnement et nous collaborons donc avec la Rechargeable Battery Recycle Corporation (RBRC), une organisation de service public à but non lucratif qui s'engage dans la protection de l'environnement en recyclant les batteries et piles usagées sans aucun frais pour vous.

La RBRC dispose de dizaines de milliers de points de collecte aux États-Unis et au Canada. Pour trouver le lieu de collecte le plus proche de chez vous, visitez www.RBRC.org ou appelez au 1-800-822-8837.

Si aucun des lieux proposés par la RBRC ne vous convient, vous pouvez en rechercher un autre en visitant le site Internet de la Consumer Education Initiative (Initiative pour l'éducation des consommateurs) de l'EIA (Electronic Industries Alliance) à http://EIAE.org.

Rappelez-vous que la protection de l'environnement est l'affaire de tous, vous devriez donc faire tout votre possible afin d'y contribuer, pour la génération actuelle et les générations suivantes.

• Pour commander une nouvelle batterie compatible avec votre ordinateur portable Fujitsu, visitez le site www.shopfujitsu.com si vous résidez aux États-Unis ou www.fujitsu.ca/products/notebooks si vous résidiez au Canada. ** La RBRC est une organisation indépendante dont Fujitsu finance une partie des activités de recyclage; la RBRC n'est en aucune façon associée à Fujitsu.

Chapitre 1 présentation de votre ordinateur lifebook

À propos de ce guide. 13 Conventions utilisées dans ce guide. 13 Coordonnées pour contacter Fujitsu. 14 Aperçu général 16 Emplacement des commandes et des connecteurs 17 Composants supérieurs. 20 Composants sur le côté gauche de l'ordinateur 23 Composants sur le côté droit de l'ordinateur 25 Composants de la face arrière. 26 Composants sous l'ordinateur 28 Tableau des voyants d'état 30 Voyant d'alimentation 30 Indicateur de source d'alimentation 31 Voyants de charge en cours 31 Voyant de niveau de charge 31

Écran 34

Ouverture de l'écran 34 Utilisation du système comme une tablette 35 Réglage de la luminosité de l'écran 38 Activation/Désactivation du capteur de lumière ambiante (Windows 7 tableau) 39

Clavier 41

Utilisation du clavier. 41

Touchpad/numécateur actif/écran tactile 44

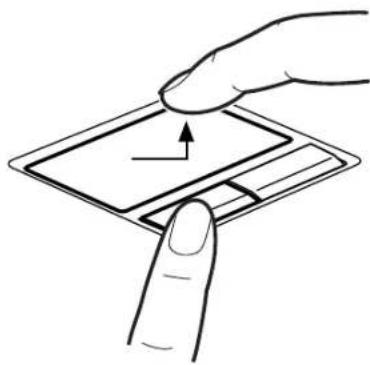

Utilisation du pavé Touchpad. 44 Écran numérique actif 49 Utilisation de l'écran tactile capacitif optionnel. 53 Installation du cordon 54

Réglage du volume 55

Réglagedu volume 55

Périphériques de baie modulaire 56

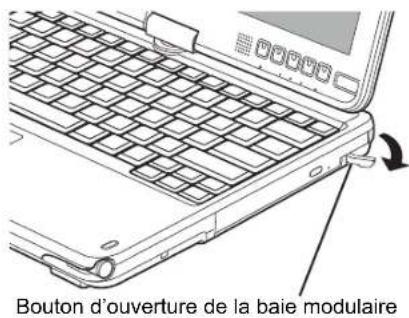

Retirer et installer des périphériques modulaires 57

Boutons sécurité/pc tablette du lifebook 59

Fonctions des boutons Sécurité 59 Fonctions des boutons de pré-identification. 60 Fonctions des boutons de post-identification 62 Modification des fonctions des boutons PC Tablette 65 Configuration du tableau de sécurité LifeBook 65 Mots de passe 66 Utilisation de votre tableau de sécurité LifeBook 67 Mises en garde 69 Désinstallation/reinstallation de l'application de sécurité 69

Chapitre 2 première mise en marche de votre ordinateur portable lifebook

Sources d'alimentation 72

Connexion des adaptateurs d'alimentation 72

Démarrage de votre PC Tablette LifeBook 74

Mise sous tension 74

Procédure d'amorçage 75

Mots de passe d'accès au disque dur 76

Utilitaire de configuration du BIOS 76

Démarrage du système 78

Premier démarrage de Windows. 78

Enregistrement de votre PC Tablette LifeBook chez Fujitsu. 79

Installation de ClickMe! 80

Utilitaire de mise à jour des pilotes Fujitsu Driver Update 80

Gestion de l'alimentation 81

Commutateur d'alimentation/veille/reprise 81

Mode sommeil 81

Mode veille prolongée (enregistrement sur le disque) 83

Gestion de l'alimentation dans Windows. 83

Redémarrage du système 83

Mise hors tension 84

Conformité ENERGY STAR 84

Chapitre 3 options installables par l'utilisateur

Batterie au lithium 86

Procédure de recharge des batteries 87

Remplacement de la batterie. 89

Installation d'une carte Memory Stick ou SD 92

Retrait d'une carte Memory Stick/SD 92

CartesEXPRESSCARD 93

Installation d'une carte ExpressCard 93

Retrait d'une carte ExpressCard. 94

Module de mémoire additionnelle 95

Installation des modules de mémoire additionnelle 95

Retrait d'un module de mémoire additionnelle 97

Vérification de la capacité de mémoire 97

Lecteur optique 98

Logiciels du lecteur multimédia 99

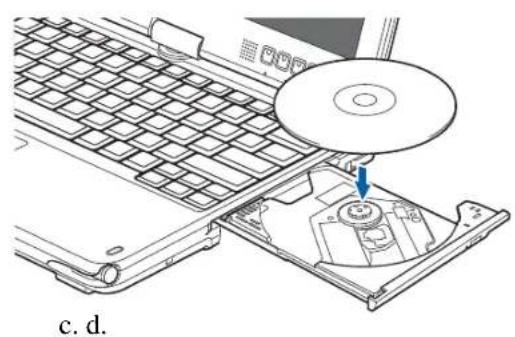

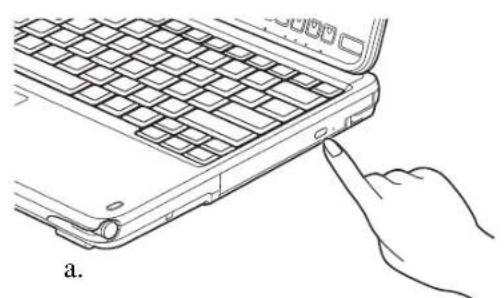

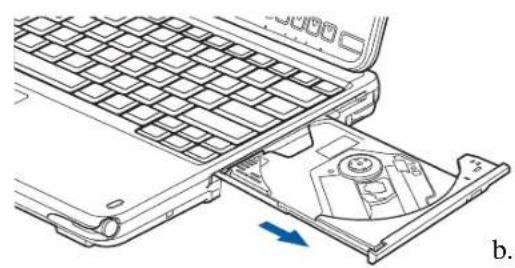

Installation d'un disque dans votre lecteur. 99

Retrait d'un disque 101

Ouverture d'urgence du plateau de chargement du lecteur optique 102

Utilisation des logiciels du lecteur multimédia 102

Utilisation du lecteur multimédia avec alimentation par batterie. 104

Ports de périphériques 105

Prise de réseau local (RJ-45) interne 105

Connecteur pour duplicateur de ports. 105

Ports USB 106

Port IEEE 1394. 106

Prise d'écouteurs. 107

Prise de micro 107

Port HDMI 108

Port vidéo externe 108

Dépannage 110

Identification du problème 110 Problèmes spécifiques 112 Messages de l'auto-diagnostic de mise sous tension 125

Restaurer vos logiciels pré-installés. 130

Réinstallation des applications et pilotes individuels. 130 Restauration du système d'exploitation pour les systèmes Windows 131 Téléchargement automatique des mises à jour de pilotes. 134

Entretien de votre PC tablette lifebook 136

Nettoyage de votre PC Tablette LifeBook 138 Nettoyage du filtre anti-poussière. 139 Entreposage de votre PC Tablette LifeBook 140 Voyager avec votre PC Tablette LifeBook. 140 Batteries 141 Entretien de votre lecteur multimédia. 142 Cartes ExpressCard. 144

Specifications techniques du système 145

Étiquette de configuration. 145 Microprocesseur 146 Puce. 146 Mémoire 146 Vidéo. 146 Numériseur 147

Audio 147 Options de mémoire de masse 147 Périphériques de baie modulaire. 147 Caractéristiques techniques 148 Ports de périphériques. 148 Clavier. 149 Alimentation 150 Dimensions et poids 150 Environnement d'exploitation 151 Accessoires préférés des utilisateurs 151 Logiciels pré-installés. 151 Apprendre à utiliser vos logiciels 152

Glossaire

Glossaire. 156 Renseignements sur la réglementation 170

Annexe a : guide d'utilisation de la carte de réseau local sans fil

Avant d'utiliser la carte réseau sans fil en option 174

Cartes réseau sans fil présentées dans ce document. 174 Caractéristiques de la carte réseau sans fil 174 Modes de réseau sans fil compatibles avec cette carte. 175 Désactivation/déconnexion de la carte réseau sans fil 177 Désactivation avec le commutateur de la carte réseau sans fil. 178 Désactivation par l'icône dans la zone de notification 178 Activation de la carte réseau sans fil 178

Configuration de la carte réseau sans fil. 179

Configuration de la carte réseau sans fil. 179 Connexion au réseau. 179

Dépannage de la carte réseau sans fil 180

Dépannage 180

Spécifications de la carte réseau sans fil 182

Spécifications 182

Utilisation de bluetooth 184

Présentation de Bluetooth. 184

Sources d'informations supplémentaires sur Bluetooth 184

Présentation du capteur d'empreintes digitales. 186

Première mise en marche 187 Installation d'OmniPass 187 Enregistrement des utilisateurs 190 Utilisation d'OmniPass 193 Configuration d'OmniPass 198 Centre de contrôle OmniPass 201 Dépannage 203

Préface

Le PC Tablette LifeBook Série T730 de la société Fujitsu America est un ordinateur compact, mais puissant. Il peut être utilisé en configuration d'ordinateur portable classique, avec un clavier, ou en configuration tablette, avec un stylet. Son fonctionnement est assuré par un puissant processeur Intel® Core™ 2010 et son écran intégré en couleurs est doté d'un numérique actif ou d'un numérique double disponible en option ; cela fait de votre PC Tablette un ordinateur aussi puissant qu'un PC normal et capable de fonctionner dans des environnements variés.

Ce manuel présente le mode d'emploi du PC Tablette LifeBook T730 et de ses logiciels intégrés.

Conventions utilisées dans ce guide

Les touches du clavier et à l'écran apparaissent entre crochets. Exemple : [Fn], [F1], [Échap], [Entrée] et [Ctrl].

Le texte contient plusieurs renvois vers des pages contenant des informations supplémentaires sur un sujet quelconque. (« Voir Procédure d'installation en page 43 »). Remarque : tous les renvois sont reliés aux éléments concernés, il vous suffit donc de cliquer sur le lien et vous serez automatiquement redirigé(e) vers l'élément ou la page en question.

Les éléments des menus à l'écran sont indiqués en caractères gras. Exemple : « Cliquez sur Menu Fujitsu, puis faites votre sélection. »

L'ICONE D'INFORMATIONS MET EN ÉVIDENCE DES RENSEIGNEMENTS QUI VOUS AIDERONT À MIEUX COMPRENDRE LE SUJET TRAITÉ.

L'ICONE DE MISE EN GARDE MET EN ÉVIDENCE DES INFORMATIONS IMPORTANTES POUR L'UTILISATION SECURITAIRE DE VOTRE ORDINATEUR OU POUR L'INTÉGRITÉ DE VOS FICHIERS. VEUILLEZ LIRE ATTENTIVEMENT TOUTES LES MISES EN GARDE.

L'ICONE D'AVERTISSEMENT MET EN ÉVIDENCE DES INFORMATIONS SUR DES DANGERS POUR VOUS, VOTRE PC, TABLETTE, LIFEBOOK OU VOS FICHIERS. VEUILLEZ LIRE ATTENTIVEMENT TOUS LES AVERTISSEMENTS.

Coordonnées pour contacter fujitsu

Plusieurs façons s'offrent à vous pour contacter l'équipe de service et assistance de Fujitsu :

Appel sans frais : 1-800-8FUJITSU (1-800-838-5487) - Site Internet: http://www.computers.us.fujitsu.com/support

Avant de nous contacter, veuillez avoir les informations suivantes à portée de main pour que notre préposé du service à la clientèle puisse vous venir en aide le plus rapidement possible :

• Nom du produit
• Numéro de configuration du produit
• Numéro de série du produit
• Date d'achat

14 - À propos de ce guide

• Conditions dans lesquelles le problème est survenu
• Texte des messages d'erreur reçus
• Types de périphériques connectés, si applicable

Site de vente par internet de fujitsu

Vous pouvez vous rendre sur ce site directement à : www.shopfujitsu.com.

POUR UTILISER LES HYPERLIENS, VOUS DEVEZ AVOIR UNE CONNEXION INTERNET ACTIVE.

Garantie limitée

Votre PC Tablette LifeBook T730 est accompagné d'une garantie limite internationale de Fujitsu. Pour connaître les conditions générales et la durée de votre garantie limite, consultez la pochette de service livrée avec votre ordinateur.

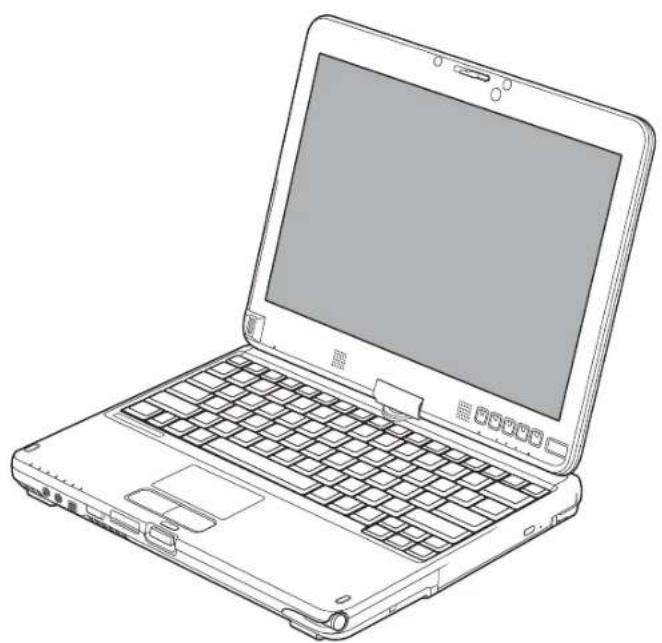

Aperçu général

Cette section décrit les composants de votre PC Tablette Fujitsu LifeBook T730. Nous vous suggérons fortement de la lire avant de commencer à utiliser votre PC Tablette, même si vous avez déjà utilisé des ordinateurs de ce type.

Emplacement des commandes et des connecteurs

Les interfaces de connecteurs et de périphériques sur le PC Tablette LifeBook T730 et sur le duplicateur de ports optionnel vous permettent de connecter divers périphériques. Les emplacements spécifiques sont illustrés dans les figures 2 à 6. Le tableau ci-dessous fournit une brève description de chacune des icônes figurant sur l'ordinateur et/ou le duplicateur de ports en option. Chacune des icônes est soit moulée, soit imprimée sur le châssis du système.

Connexion l'ocne	PC Tablette	Objectif
Connecteur entrée c. c.	- - -	Connector une source d'alimentation externe telle qu'un adaptateur secteur ou un adaptateur auto/avion.
Fente pour carte Memory Stick/SD	SD	La fente de carte Secure Digital (SD)/Memory Stick permet d'insérer une carte mémoire pour la conservation des données. Cette carte mémoire vous permet de transférer des données à partir de et vers une variété de péripériques numériques.
Port USB	- - -	Connector des péripériques compatibles USB 2.0 et 1.1 au PC Tablette.
Prise micro/entrée de ligne	- - -	Connector un micro externe. Le micro interne est désactivé lorsque vous branchez un micro externe.
Prise d'écouteurs/sorting de ligne	Ω	Connector des écouteurs stéréos ou des haut-parleurs externes avec amplificateur. Le haut-parleur interne est désactivé lorsque vous branchez des écouteurs externes ou des haut-parleurs avec amplificateur.
HDMI	HDMI	Le port HDMI vous permit d'utiliser des péripériques numériques compatibles avec votre ordinateur, tels qu'une télévision haute définition ou un récepteur AV (audio-video).
Port de connexion	- - -	Branchez le duplicateur de port ou un autre dispositif d'arrimage adapté au PC Tablette. Pour plus d'informations, reportez-vous à la documentation fournie avec l'appareil.

17 - Emplacement des commandes et des connecteurs

Connexion l'ocne PC Tablette	Objectif
Fente d'antivol La fente d'antivol vous	permé de sécuriser le PC Tablette en y branchant un dispositif antivol compatible.
Commutateur de veille/reprise	Le commutateur de veille/reprise vous permet demettre votre système en veille sans l'éteindre, de reprendre l'utilisation du système lorsqu'il a été mis en veille et de le faire démarrer s'il est étéint.
Réseau local	La prise de réseau local (RJ-45) est utilisée pour connecter la carte Ethernet Base-T/Tx 10/100/1000* interne à un réseau local de votre bureau (ou domicile) ou à des péripériques tels que cable modem, DSL ou Internet par satellite. *1000 Mbit/s, également connue sous le nom de Gigabit Ethernet.
Commutateur marche/ arrêt pour réseau local sans fil/Bluetooth/ réseau étendu	Le commutateur de carte réseau local sans fil/Bluetooth/réseau étendu vous permit de mettre sous tension ou hors tension ces dispositifs sans fil (disponibles en option).
Port videoo externe	Le port videoo externe permit de connecter un moniteur externe ou un projecteur ACL.
Interface videoo numérique (DVI)	Le port DVI-D situé sur le duplicatedur des ports (en option) vous permet de raccorder un moniteur ACL plat ou un poste de télévision équipé d'un port DVI-D ; vous obtenez des graphismes et images d'une très grande nettété.
Port IEEE 1394	Le port IEEE 1394 vous permit de connecter des péripériques IEEE 1394 (Firewire) sur votre PC Tablette, tels que caméra numérique ou disques durs externes.

Figure 2. PC Tablette LifeBook avec écran ouvert

19 - Emplacement des commandes et des connecteurs

Composants supérieurs

Voici une courte description des composants se trouvant sur le dessus de votre PC Tablette LifeBook.

Loquet de l'écran

Ce loquet sert à maintenir l'écran du PC Tablette en une position lorsqu'il est rabattu.

Caméra web

Caméra web 2.0 megapixels en option vous permet de prendre des photos de vous-même et de les envoyer par Internet.

Écran

L'ordinateur est équippé d'un écran couleur à diodes électroluminescentes avec rétro-éclairage, permettant d'afficher des textes et des images. Deux types d'écran sont disponibles : un numérique actif pouvant être utilisé avec un stylet et un numérique tactile pouvant être utilisé avec un stylet ou avec les doigts.

Deux haut-parleurs stéréo

Les deux haut-parleurs intégrés permettent une écoute en stéréophonie.

Boutons sécurité/pc tablette du lifebook

Les boutons de sécurité/PC Tablette permettent de sécuriser votre système grâce à un mot de passe et de lancer des applications au simple toucher d'un bouton. Voir « Boutons Sécurité/PC Tablette du LifeBook » en page 59.

Commutateur d'alimentation/veille/reprise

Le commutateur d'alimentation/veille/reprise vous permet de mettre votre ordinateur en veille sans l'éteindre, de reprendre l'utilisation de l'ordinateur lorsqu'il a été mis en sommeil et de le faire démarrer s'il est éteint. Voir « Commmutateur d'alimentation/veille/reprise » en page 81.

Capteur de lumière ambante

Lorsque l'ordinateur est en cours d'utilisation, ce capteur évalue la lumière ambience et ajuste automatiquement la luminosité de l'écran en conséquence. Voir « Activation/Désactivation du capteur de lumière ambiance (Windows 7 seulement) » en page 39.

Tableau de voyants d'état

Les tableaux de voyants d'état affichent des symboles qui correspondent à des composants spécifiques du PC Tablette. Les voyants d'état sont situés à deux endroits différents : sur le devant de l'ordinateur, côté gauche (voyants d'état relatifs au système) et sous les boutons d'applications (voyants d'état relatifs aux boutons). Voir « Tableau de voyants d'état » en page 30.

Clavier

Clavier complet avec plusieurs touches spéciales Windows. Voir « Clavier » en page 41.

Loquet de l'écran

Le loquet vous permet de libérer l'avant de l'écran du boîtier.

Fente pour carte memorystick/sd

La fente pour cartes mémoire MemoryStick/SD permet de connecter une carte MemoryStick/SD pour stocker des données. Cette architecture vous permet de transférer des données à partir d'une grande variété de périphériques numériques. Voir « Installation d'une carte Memory Stick ou SD » en page 92.

Commutateur marche/arrêt pour réseau local sans fil/bluetooth/réseau étendu

Ce commutateur permet de mettre sous et hors tension les dispositifs réseau local sans fil, réseau étendu sans fil et Bluetooth en option. Pour prolonger la longévité de la batterie, éteignez ces périphériques entre les utilisations. Voir « Activation de la carte réseau sans fil » en page 178. Note que les systèmes avec numérique double en option ne peuvent être dotés d'une carte réseau sans fil.

Prise IEEE 1394 (4 broches)

La prise 1394 à 4 broches permet de relier votre ordinateur portable à un périphérique IEEE 1394, notamment un caméscope numérique. Voir « Port IEEE 1394 » en page 106.

Prise de micro

La prise de micro permet de connecter un microphone mono externe. Voir « Prise de micro » en page 107.

Prise d'écouteurs

La prise d'écouteurs vous permet de connecter des écouteurs. Voir « Prise d'écouteurs » en page 107.

Pavé tactile touchpad

Le pavé tactile Touchpad est une commande semblable à une souris, avec bouton droit et bouton gauche. Voir « TouchPad/Numériqueur actif/Écran tactile » en page 44.

Capteur d'empreintes digitales

Le capteur d'empreintes digitales vous permet de vous connecter à votre système ainsi qu'à des sites Internet et d'autres applications protégées par mot de passe : il suffit de glisser votre doigt sur le capteur. Voir « Présentation du capteur d'empreintes digitales » en page 186.

Microphones intégrés doubles

Le microphone intégré vous permet d'enregistrer de la voix et des annotations.

Figure 3. Côté gauche du PC Tablette LifeBook

Composants sur le côté gauche de l'ordinateur

Voici une courte description des composants se trouvant sur le côté gauche de votre PC Tablette LifeBook.

Prise d'alimentation cc

La prise d'alimentation c. c. sert à brancher l'adaptateur secteur, lequel permet d'alimenter le PC Tablette LifeBook et de charger la batterie interne au lithium.

Ports USB 2.0

Les ports USB 2.0 (un sur le côté gauche, deux à l'arrière) permettent de brancher des périphériques USB (Universal Serial Bus). La norme USB 2.0 transfère des données à un débit théorique de 480 Mbit/s. Elle est rétrocompatible avec les périphériques USB 1.1 dont le débit atteint 12 Mbit/s. Voir « Ports USB » en page 106.

Grilles de ventilation

Les grilles de ventilation aident à refroidir votre système et à éviter qu'il ne surchauffe.

POUR PROTÉGER VOTRE ORDINATEUR DES DOMMAGES ET OPTIMISER SES PERFORMANCES, GARDEZ TOUJOURS TOUTES LES GRILLES DE VENTILATION DÉGAGÉES, PROPRES ET SANS DEBRIS. IL EST POSSIBLE QUE VOUS DEVIEZ LES NETTOYER PÉRIODIQUEMENT, SELON L'ENVIRONNEMENT DANS LEQUEL VOUS UTILISEZ L'ORDINATEUR.

NE PLACEZ PAS L'ORDINATEUR DANS UN ENDROIT OU LES GRILLES DE VENTILATION POURRAIENT ETRE OBSTRUÉES, NOTAMMENT DANS UN PETIT ESPAC FERMÉ OU SUR UNE SURFACE MOLLE COMME UN LIT OU UN COUSSIN.

Fente expresscard

Permet de brancher une carte ExpressCard. Voir « Cartes ExpressCard » en page 93.

Bouton d'éjection de carte expresscard

Le bouton d’éjection de carte ExpressCard permet de retirer une carte ExpressCard de la fente correspondante.

Figure 4. Côté droit de l'ordinateur LifeBook

Composants sur le côté droit de l'ordinateur

Voici une courte description des composants se trouvant sur le côté droit de votre PC Tablette LifeBook.

Support de stylo

Le support sert à tenir le stylo (ou « stylet ») lorsque ce dernier n'est pas utilisé. Le stylo sert d'interface avec l'écran numérique actif.

Baie modulaire

La baie modulaire permet d'installer l'un des périphériques suivants. Voir « Périphériques de baie modulaire » en page 56.

• Graveur de DVD multifonction double couche
• Batterie de base modulaire
• Disque dur second modulaire
• Volet réducteur de poids

Bouton d'ouverture de la baie modulaire

Le loquet d'ouverture du compartiment multifonctions sert à libérer le dispositif modulaire du compartiment multifonctions.

Point d'attache du cordon du stylo

Le point d'attache du cordon permet de relier votre stylo à l'ordinateur pour éviter de le perdre.

Figure 5. Face arrière du PC Tablette LifeBook

Composants de la face arrière

Voici une courte description des composants se trouvant à l'arrière de votre PC Tablette LifeBook.

Fente pour dispositif antivol

La fente de dispositif antivol vous permet d'installer un dispositif antivol disponible en option.

Grilles de ventilation

Les grilles permettent à l'air de circuler dans le système afin de refroidir les composants.

POUR PROTÉGER VOITRE ORDINATEUR DES DOMMAGES ET OPTIMISER SES PERFORMANCES, GARDEZ TOUJOURS LES GRILLES DE VENTILATION DÉGAGÉES, PROPRES ET SANS DEBRIS. IL EST POSSIBLE QUE VOUS DEVIEZ LES NETTOYER PÉRIODIQUÉMENT, SELON L'ENVIRONNEMENT DANS LEQUEL VOUS UTILISEZ L'ORDINATEUR.

NE PLACEZ PAS L'ORDINATEUR DANS UN ENDROIT OÙ LES GRILLES DE VENTILATION POURRAIENT ÊTRE OBSTRUÉES, NOTAMMENT DANS UN PETIT ESPACE FERMÉ OU SUR UNE SURFACE MOLLE COMME UN LIT OU UN COUSSIN.

Port vidéo externe

Le port video externe ne permet de connecter un moniteur externe ou un projecteur ACL. Voir « Port video externe » en page 108.

Ports USB 2.0

Les ports USB 2.0 vous permettent de connecter des périphériques USB. Chaque port USB 2.0 permet de transférer des données à une vitesse atteignant 480 Mbit/s. Il est également rétrocompatible avec les périphériques USB 1.1, lesquels permettent des transferts de données à des vitesses atteignant 12 Mbit/s. Voir « Ports USB » en page 106.

Port HDMI

Le port HDMI est consacré pour être utilisé avec des périphériques numériques compatibles avec votre ordinateur, tels qu'une télévision haute définition ou un récepteur AV (audio-video). Voir « Port HDMI » en page 108.

Prise de réseau local gigabit (rj-45)

Cette prise est utilisée pour une connexion Gigabit Ethernet (10Base-T/100Base-Tx/1000Base-T) interne. Voir « Prise de réseau local (RJ-45) interne » en page 105.

Figure 6. Dessous du PC Tablette LifeBook

Composants sous l'ordinateur

Voici une courte description des composants se trouvant sous votre PC Tablette LifeBook.

Compartiment de mémoire supplémentaire

Votre ordinateur est équipéd en usine d'une mémoire vive synchrone dynamique à double débit et à haute vitesse (SDRAM DDR3 1066 MHz). Le compartiment de mémoire permet d'augmenter la capacité de mémoire système de votre ordinateur pour en améliorer les performances globales. Voir « Module de mémoire additionnelle » en page 95. Normalement, vous ne devriez pas avoir à ouvrir ce compartiment.

Connecteur pour duplicateur de ports

Ce connecteur permet de brancher le duplicateur de ports en option sur votre ordinateur portable.

Filtre anti-poussière

Le filtre anti-poussière aide à éviter que la poussière et la saleté s'infiltrent dans votre ordinateur. VoR «Nettoyage du filtre anti-poussière » en page 139.

Grilles de ventilation

Les grilles permettent à l'air de circuler dans le système afin de refroidir les composants.

POUR PROTÉGER VOTRE ORDINATEUR DES DOMMAGES ET OPTIMISER SES PERFORMANCES, GARDEZ TOUJOURS LES GRILLES DE VENTILATION DÉGAGÉES, PROPRES ET SANS DÉBRIS. IL EST POSSIBLE QUE VOUS DEVIEZ LES NETTOYER PÉRIODIQUEMENT, SELON L'ENVIRONNEMENT DANS LEQUEL VOUS UTILISEZ L'ORDINATEUR.

NE PLACEZ PAS L'ORDINATEUR DANS UN ENDROIT OU LES GRILLES DE VENTILATION POURRAIENT ETRE OBSTRUÉES, NOTAMMENT DANS UN PETIT ESPACE FERMÉ OU SUR UNE SURFACE MOLLE COMME UN LIT OU UN COUSSIN.

Compartiment de batterie au lithium

Le compartiment de batterie contient la batterie interne au lithium. Le couvercle de cette baie peut être ouvert pour enlever la batterie lorsque l'ordinateur doit être entreposé pendant une longue période ou pour remplacer une batterie à plat par une autre batterie chargée. Voir « Batterie au lithium » en page 86.

Loquets de la batterie

Les loquets servent à maintenir la batterie à l'intérieur de son compartiment.

Figure 7. Tableau de voyants d'état

Tableau de voyants d'état

Le tableau de voyants d'état contient des symboles et DEL associées correspondant à des composants spécifiques de votre PC Tablette. Ces symboles vous renseignent sur le fonctionnement des composants correspondants. (Figure 7).

Voyant d'alimentation

• Le voyant d'alimentation indique si le système est opérationnel. Il présente différents états, chacun d'entre eux indiquant le mode d'alimentation de votre PC Tablette au moment donné.
• Allumé en continu : le PC Tablette est sous tension et prêt à être utilisé.
• Clignotant : le PC Tablette est en mode Sommeil.

Tableau des voyants d'état

• Éteint : votre système est en veille prolongée ou carrément éteint.

Si la batterie est en cours de charge, le voyant d'alimentation demeure allumé même si l'ordinateur est éteint. Et même si le système a été éteint avec Windows, le voyant d'alimentation restera allumé si un adaptateur est branché à l'ordinateur.

Indicateur de source d'alimentation

L'indicateur de source d'alimentation indique si l'ordinateur portable est alimenté par l'adaptateur secteur, par un adaptateur auto/avion ou par la batterie. Cette icône peut être affichée de deux manières pour indiquer la source d'alimentation de votre ordinateur portable.

• Allumé: l'un des adaptateurs est en cours d'utilisation.
• Éteint : l'alimentation provient uniquement des batteries ; aucun adaptateur n'est connecté. Et même si le système a été éteint avec Windows, le voyant d'alimentation externe restera allumé si un adaptateur est branché à l'ordinateur.

Voyant d'accès au disque dur/lecteur optique

Ce voyant d'accès indique si le disque dur interne ou le lecteur optique est en cours d'utilisation.

Voyants de charge en cours

Les voyants « Chargement de la batterie » et « Niveau de charge » indiquent laquelle des batteries est en cours de chargement (Batterie 1 : batterie au lithium principale ; Batterie 2 : batterie au lithium modulaire optionnelle).

Voyant de niveau de charge

Le voyant de niveau de charge de la batterie affiche le niveau de charge de la batterie comme suit :

• Vert continu : Batterie chargée entre 50% et 100% de sa capacité maximale.
• Orange continu : Batterie chargée entre 13% et 49% de sa capacité maximale.
• Rouge continu : Batterie chargée entre 0% et 12% de sa capacité maximale.
• Orange clignotant : Le clignotement indique qu'une mesure de chargement est en cours (quatre secondes après l'installation de la batterie).
• Rouge clignotant: Problème de batterie.
• Éteint: Aucune batterie n'est installée.

• Lorsque la batterie est installée et que l'ordinateur n'est pas sous tension, le voyant de charge de la pile s'affichera cinq secondes après le clignotement orange.
• Lorsque l'adaptateur secteur n'est pas branché ou que la batterie n'est pas complètement chargée et que l'ordinateur se trouve en mode sommeil, le voyant clignote. Il clignote en s'allumant une seconde toutes les cinq secondes.

• Les batteries soumises aux chocs, aux vibrations ou aux températures extrêmes risquent de subir des dégâts permanents.
• Si une batterie est court-circuitée, elle est forcément abimée et doit être remplacée.

Voyant de sécurité

Si un mot de passe a été défini, ce voyant clignote lorsque le système est réactivé à partir de l'état Hors tension ou du mode Sommeil. Vous devez entrer le mot de passe défini dans le « Tableau de sécurité » pour que le système redeienne opérationnel.

Voyant verrouillé numérique

Le voyant Verr num vire au vert si le clavier intégré est en mode de pavé numérique à dix touches.

Voyant verrouillé maj

Le voyant Verr maj viré au vert si le clavier inscrit les lettres en majuscules.

Voyant vert défiler

Le voyant Verr défil vire au vert si le verrouillage du défillement est actif.

Figure 8. Ouverture de l'écran

Écran

Votre PC Tablette LifeBook T730 est doté d'un écran d'affichage à DEL rétroéclairé vous permettant de voir son contenu lorsque la lumière environnante est intense. La conception convertible de votre PC Tablette vous permet d'ouvoir complètement l'écran, de le tourner à 180 degrés dans les deux sens et le placer face vers le haut sur le clavier. Cela vous permit d'utiliser le système comme une tablette, de la même manière qu'avac un bloc-note en papier.

Ouverture de l'écran

Appuyez sur le bouton du loquet pour soulever l'écran et inclinez ce dernier légèrement vers l'arrière jusqu'à une position confortable, en faisant attention de ne pas toucher à la surface d'affichage. (Figure 8).

Utilisation du système comme une tablette

Si vous souhaitez utiliser le système comme une tablette, effectuez les étapes suivantes.

• L'écran peut pivoter dans un sens comme dans l'autre ; mais lorsque vous souhaitez revenir à la configuration portable, prenez garde à le faire pivoter dans le sens inverse à celui dans lequel vous l'avez ouvert. Si vous tournez l'écran dans le mauvais sens, vous risquez d'endommager la charnière. L'écran doit pouvoir tourner facilement, si ce n'est pas le cas, il se peut que vous le fassiez tourner dans le mauvais sens.
• À l'étape suivante, assurez-vous de placer l'écran perpendiculaire à un clavier, sinon le clavier et le couvercle de l'écran pourraient s'égratigner.
• Il est important de se rappeler que le loquet doit toujours être enclenché afin d'éviter de l'endommager, et ce quelle que soit la disposition de votre ordinateur.

1 Appuyez sur le bouton du loquet et soulevez l'écran jusqu'à ce qu'il soit perpendiculaire au clavier. (Figure 10). 2 Lorsque l'écran est perpendiculaire au clavier, tournez de 180 degrés dans l'une ou l'autre direction (Figure 11) afin qu'il soit face vers l'arrière. 3 En tenant l'extrémité supérieure de l'écran, tirez vers l'avant jusqu'à ce qu'il repose pratiquement au-dessus du clavier. 4 Poussez le loquet vers l'écran (voir « A » dans la figure 9). Le loquet pivotera, faisant disparaître le loquet supérieur et apparaître le loquet inférieur (voir « B » dans la figure 9). Maintenez le loquet enfoncé et appliquez l'écran à plat contre la base afin que le loquet s'enclenche. Vous pouvez maintenant utiliser le système comme une tablette. (Figure 12).

Pour remettre l'ordinateur en configuration normale :

1. Appuyez sur le bouton du loquet et soulevez l'écran jusqu'à ce qu'il soit perpendiculaire au clavier. 2. En tenant l'extrémité supérieure de l'écran, tirez vers l'avant jusqu'à ce qu'il repose juste au-dessus du clavier.

Figure 10. Écran complètement ouvert

Figure 11. Pivoter l'écran

Figure 12. Mode tablette

Selon le modèle de carte et/ou de module réseau sans fil de votre système, la façon de tenir l'ordinateur sera totalement différente.

Pour déterminer le modèle de carte réseau sans fil qui est installé, faites un clic droit sur l'icône Poste de travail du bureau, puis sélectionnez Propriétés. Sous Windows XP, sélectionnez l'onglet Matériel puis cliquez sur le bouton [Gestionnaire de périphériques]. Sous Windows 7, cliquez sur [Gestionnaire de périphériques] dans le panneau gauche de la fenêtre Propriétés. Actionnez le signe "+" situé à côté des Adaptateurs réseau pour voir le modèle de la carte : « Intel® Centrino® Advanced-N 6200 AGN » ou « Atheros AR9287 Wireless Network Adapter ». S'il s'agit du modèle Atheros, vous pourrez tenir votre PC Tablette dans toutes les positions lorsque le commutateur de réseau sans fil est allumé. S'il s'agit de la carte Intel ou du module de réseau sans fil étendu Gobi, vous ne pourrez tenir l'ordinateur que dans certaines positions.

Consultez les figures 13 et 14. La seule différence vient du fait que quand le commutateur de réseau sans fil est allumé, l'orientation verticale seconde ne fonctionne pas pour les ordinateurs dotés d'une carte Intel Advanced-N 6200 et l'orientation horizontale seconde ne fonctionne pas dans les systèmes dotés d'un module de réseau sans fil étendu Gobi. Si les deux dispositifs sont installés, les deux orientations secondaires ne fonctionnent pas.

Orientation horizontale

Orientation verticale primaire Orientation

Orientation horizontale secondaire Orientation

Non fonctionnelle Orientation Figure 13. Orientations d'un PC Tablette doté d'un module Intel Advanced-N 6200 AGN

Orientation horizontale

Orientation verticale primaire Orientation

Non fonctionnelle Orientation*

Orientation verticale économique Orientation Figure 14. Orientations d'un PC Tablette avec module de réseau sans fil étendu Gobi *REMARQUE: Cette orientation ne fonctionne pas uniquement lorsque la carte de réseau sans fil est allumée. Dans le cas contraire, elle fonctionne.

Réglage de la luminosité de l'écran

Lorsque vous avez allumé votre PC Tablette, vous pouvez régler la luminosité de l’écran à un niveau de visionnement plus confortable. Vous pouvez ajuster la luminosité de trois façons : avec le clavier, avec l’utilitaire de gestion de l’alimentation, avec le menu Fujitsu.

Utilisation du clavier

Si vous régalez la luminosité en vous servant du clavier, vous modifiez les paramètres du système (c.-à-d., le paramétrage réalisé avec les touches de fonction modifiant automatiquement les paramètres de luminosité dans les paramètres de la tablette et du stylo).

• [Fn+F6]: Appuyez plusieurs fois sur cette combinaison de touches pour diminuer la luminosité de votre écran.
• [Fn+F7]: Appuyez plusieurs fois sur cette combinaison de touches pour augmenter la luminosité de votre écran.

Remarque: le changement de luminosité avec la touche [Fn] est temporaire. Lors d'une reprise ou d'un redémarrage, il faudra les réinitialiser si cette méthode a été utilisée.

Utilisation de la gestion de l'alimentation pour contrôler la luminosité de l'écran (windows 7)

Dans Windows 7 : Pour régler la luminosité avec l'utilitaire de gestion de l'alimentation sous Windows 7 :

Cliquez sur Démarrer - Panneau de configuration. Dans Affichage par :, sélectionnez un des affichages par icônes. Sélectionnez Écran puis cliquez sur Régler la luminosité dans le panneau de gauche. Sous Sélectionner un régime d'alimentation, CHOISSEZ le régime que vous souhaitez. Faites glisser la barre Luminosité de l'écran : vers la gauche ou la droite selon votre préférence.

Utilisation du menu fujitsu pour régler la luminosité

Pour régler la luminosité en vous servant du menu Fujitsu, cliquez sur l'icône Menu Fujitsu de la barre de tâches dans le coin inférieur droit de l'écran. Double-cliquez sur l'icône Centre de mobilité Windows, puis double-cliquez sur l'icône située à côté de Luminosité de l'écran. Réglez la luminosité en faisant glisser le bouton sur la position On battery (Alimentation batterie) ou Plugged in (Alimentation secteur).

LORSQUE VOUS EMPLOYEZ UNE ALIMENTATION SECTEUR, L'ECRAN UTILISE PAR D'EAUT LE NIVEAU DE LUMINOSITE LE PLUS ÉLEVÉ. LORSQUE VOUS EMPLOYEZ UNE ALIMENTATION SUR BATTERIE, L'ECRAN UTILISE PAR D'EAUT UN NIVEAU DE LUMINOSITE MOYEN.

PLUS LA LUMINOSITE EST ELEVEE, PLUS L'ORDINATEUR CONSOMME D'ENERGIE ET PLUS LA LONGÉVITE DE VOTRE BATTERIE SERA RÉDUITE. SI VOUS DÉSIREZ MAXIMISER LA LONGÉVITE DE LA BATTERIE, RÉGLEZ LA LUMINOSITE AU PLUS BAS NIVEAU POSSIBLE.

Activation/désactivation du capteur de lumière ambiante (Windows 7 seulement)

Les ordinateurs fonctionnant avec le système d'exploitation Windows 7 sont dotés d'un capteur de lumière ambiant (juste en dessous du commutateur d'alimentation/veille/reprise) qui mesure automatiquement l'environnement lumineux. Si l'environnement est très éclairé, la luminosité de l'écran ACL augmentera pour faciliter la lecture. Au contraire, dans la pénombre, la luminosité de l'écran diminuera automatiquement.

Le capteur de lumière peut être activé ou désactivé à partir du Panneau de configuration, comme suit :

1 Ouvrez le Panneau de configuration et cliquez sur Affichage par : puis sélectionnez la taille des icônes souhaitée. 2 Cliquez sur l'icône Capteurs d'emplacement et autres. 3 Pour activer ou désactiver le capteur de lumière, cochez ou décochez la case située dans la colonne « Activé » 4 Pour de plus amples informations sur le capteur de lumière, cliquez sur l'icône du Capteur de lumière présente dans la colonne des Capteurs à droite de l'icône pour ouvrir la fenêtre des Propriétés. 5 Dans la fenêtre « Propriétés du capteur », vous pouvez modifier la description du capteur, désinstaller le capteur ou encore activer ou désactiver les utilisateurs sélectionnés.

Pour modifier la description du capteur, cliquez sur le bouton [Modifier la description], saisissez les nouveaux éléments, puis cliquez sur le bouton [OK]. Pour limiter le nombre d'utilisateurs ayant accès aux capteurs, cliquez sur Modifier les accès aux capteurs, puis cochez ou libérez la case située à côté de l'utilisateur auquel vous souhaitez autoriser ou refuser l'accès. Pour déinstaller le capteur, cliquez sur Désinstaller ce capteur.

Clavier

Figure 15. Clavier

Utilisation du clavier

Votre PC Tablette Fujitsu LifeBook est doté d'un clavier à 84 touches. Ce clavier exécute toutes les fonctions d'un clavier à 101 touches, y compris les touches Windows et diverses touches de fonction spéciales. Cette section décrit les touches suivantes (Figure 15).

• Pavé numérique : Certaines touches de votre ordinateur portable remplissent une double fonction, servant à la fois de caractère standard et de touche numérique ou mathématique. Pour passer du caractère standard à la fonction numérique, utilisez la touche [Verr num].
• Touches de curseur : Notre clavier contient quatre touches fléchéées permettant de déplacer le curseur ou le point d'insertion vers la droite, vers la gauche, vers le haut ou vers le bas, dans les fenêtres, dans les applications et dans les documents.
• Touches de fonction : Les touches [F1] à [F12] s'utilisent avec la touche [Fn] pour executer des actions spéciales, selon le programme en cours d'utilisation.
• Touches Windows : Ces touches fonctionnent de concert avec votre système d'exploitation Windows et produisent le même résultat que si vous cliquiez sur le menu Démarrer à l'écran ou avec le bouton droit de votre pointeur.

Pavé numérique

Certaines touches du clavier remplissent une double fonction en servant de touche standard et de touche numérique. Pour utiliser la fonction numérique de ces touches, appuyez sur [Verr num]. Pour désactiver la fonction numérique, appuyez de nouveau sur la même touche. Lorsque cette fonction est activée, vous pouvez saisir des chiffres de 0 à 9, exécuter des additions (+), des soustractions (-), des multiplications (*) et des divisions (/), ainsi que saisir des décimales (,) en vous servant des touches de fonction désignées du pavé numérique. Les fonctions secondaires des touches du pavé numérique sont indiquées sur leur face avant.

Touches windows

Votre PC Tablette LifeBook comporte deux touches Windows, soit une touche [Démarrer] et une touche [Application]. La touche [Démarrer] affiche le menu Démarrer. Ce bouton fonctionne un peu comme le bouton de menu Démarrer de votre écran La touche [Application] fonctionne comme le bouton droit de votre souris et affiche un menu de raccourcis s'appliquant à l'élément sélectionné. (Pour plus d'informations sur les touches Windows, veuillez consulter l'Aide Windows et la documentation de soutien disponible dans le menu Démarrer.)

Touches de curseur

Les touches de curseur sont les quatre touches fléchées qui permettent de déplacer le curseur vers le haut, vers le bas, vers la gauche et vers la droite dans les applications. Dans les programmes tels que l'Explorateur Windows, elles seront à déplacer la « mise en évidence » (sélectionne l'élément suivant en haut, en bas, à gauche ou à droite).

Touches de fonction

Votre PC Tablette LifeBook comporte 12 touches de fonction, F1 à F12. Les fonctions affectées à ces touches varient selon l'application. Pour les connaître, consultez la documentation du logiciel utilisé.

• La touche [Fn] permet d'accéder à des fonctions supplémentaires de votre PC Tablette. Elle est toujours utilisée conjointement avec une autre touche.
• [Fn+F3]: Maintenez [Fn] enfoncée et appuyez sur [F3] pour activer ou désactiver la fonction Silence.
• [Fn+F4]: Maintenez la touche [Fn] enfoncée et appuyez sur [F4] pour activer ou désactiver la fonction Quick Point. Veuillez prendre note que la combinaison de touches [Fn+F4] fonctionne uniquement lorsque le paramètre Manual Setting (Configuration manuelle) est sélectionné dans le BIOS. (Voir « Utilitaire de configuration du BIOS » en page 76.)
• [Fn+F6]: Gardez la touche [Fn] enfoncée et appuyez plusieurs fois sur [F6] pour diminuer la luminosité de l'écran.
• [Fn+F7]: Gardez la touche [Fn] enfoncée et appuyez plusieurs fois sur [F7] pour augmenter la luminosité de l'écran.
• [Fn+F8]: Si vous appuyez plusieurs fois sur [F8] tout en maintenant la touche [Fn] enfoncée, vous réduirez le volume sonore de votre système.
• [Fn+F9]: Si vous appuyez plusieurs fois sur [F9] tout en maintenant la touche [Fn] enfoncée, vous augmenterez le volume sonore de votre système.
• [Fn+F10] : Gardez la touche [Fn] enfoncée et appuyez sur [F10] pour changer l'emplacement de l'affichage vidéo. L'ordre des emplacements dépend du type de périphérique(s) vidéo connecté(s) au système. Chaque fois que vous appuyez sur ces touches, vous passez au besoin suivant.
• Si vous avez un écran à tube cathodique externe, l'ordre sera le suivant : écran interne -> écran cathodique externe -> affichage simultané -> écran interne.
• S'il y a seulement un périphérique HDMI connecté à votre système, l'ordre sera le suivant : écran interne -> écran HDMI -> affichage simultané -> écran interne.
• Si vous avez un écran à tube cathodique externe et un périphérique HDMI HDMI -> affichage simultané écran interne et écran HDMI -> écran interne.
• Si un écran à tube cathodique et un périphérique DVI sont connectés au duplicateur de port DVI -> affichage simultané écran interne et écran DVI -> écran interne.

Touchpad/numécateur actif/écran tactile

Figure 16. Pavé tactile TouchPad

Utilisation du pavé touchpad

Le pavé tactile TouchPad est intégré à votre PC Tablette LifeBook. Ce dispositif permet de commander le déplacement du curseur et de sélectionner des éléments affichés à l'écran. Le pavé tactile se compose d'une commande de curseur en bas du clavier, au centre, de deux boutons en bas de celle-ci, et d'un capteur de défillement sur la partie droite de celle-ci. Le bouton gauche fonctionne de la même manière qu'un bouton gauche de souris tandis que le bouton droit a la même fonction que le bouton droit d'une souris. Utilisé conjointement avec la commande de curseur, le bouton central du pavé tactile permet de faire défiler l'écran vers le haut ou le bas. La fonction exacte des boutons peut varier selon l'application utilisée.

44 - TouchPad/Numpad actif/Écran tactile

Cliquer

Cliquer signifie enfoncer et relâcher un bouton. Pour cliquer à gauche, placez le curseur sur l'objet que vous désirez sélectionner, puis enfoncer et relâchez immédiatement le bouton gauche. Pour cliquer à droite, placez le curseur sur l'objet que vous désirez sélectionner, puis enfoncer et relâchez immédiatement le bouton droit. Vous pouvez également cliquer en frappant une fois le pavé TouchPad avec délicatesse.

Figure 17. Cliquer à l'aide du bouton

Figure 18. Cliquer à l'aide du pavé TouchPad

Figure 19. Faire un clic droit avec le bouton

Double-cliquer

Double-cliquer signifie cliquer rapidement, deux fois de suite, avec le bouton gauche. Cette procédure ne fonctionne pas avec le bouton droit. Pour effectuer un double-clic, placez le pointeur sur l'objet voulu et appuyez rapidement deux fois sur le bouton gauche. Vous pouvez également effectuer un double-clic en tapant deux fois légèrement sur le TouchPad.

Figure 20. Double-cliquage à l'aide du bouton Figure 21. Double-cliquage à l'aide du pavé TouchPad

SI L'INTERVALLE ENTRE LES DEUX CLICS EST TROP LONG, LE DOUBLE-CLIC NE SERA PAS EXECUTÉ. - LES PARAMÉTRES DU PAVÉ TACTILE TOUCHPAD PEUVENT ÉTRE RÉGLES DANS LA BOITE DE DIALOGUE « PROPRIÉTÉS DE LA SOURIS » DU PANNEAU DE CONFIGURATION WINDOWS.

Glisser

Glisser signifie enfoncer le bouton gauche, sans le relâcher, en déplaçant le curseur. Pour faire glisser un élément, placez d'abord le curseur sur cet élément. Ensuite, enfoncer et tenez le bouton gauche tout en déplaçant l’élément à son nouvel emplacement, puis relâchez. Vous pouvez également glisser un élément avec le pavé tactile TouchPad. Premièrement, placez le curseur sur l’élément que vous désirez déplacer et frappez légèrement le pavé tactile TouchPad à deux reprises en faisant attention de laisser le doigt sur le pavé après la dernière frappe. Ensuite, glissez votre doigt sur le pavé tactile jusqu’à ce que l’élément soit à l’emplacement désiré et retirez votre doigt.

Figure 22. Glisser à l'aide du bouton Figure 23. Glisser à l'aide du pavé TouchPad

Défiler

Le capteur (bande) de défilament permet de faire défiler rapidement les pages d'un document sans se servir de la barre de défilament d'une fenêtre. Cette fonction est particulièrement utile lorsque vous naviguez sur des sites Internet. Pour faire défiler les pages, faites glisser votre doigt en haut et en bas le long de la zone de défilament, située sur la droite du pavé de commande.

Figure 24. Défiler à l'aide de la zone de défilament

Réglage des commandes du pavé tactile touchpad

Le panneau de configuration Windows vous permit de personnaliser votre pavé tactile Touchpad avec divers paramètres disponibles dans la boîte de dialogue « Propriétés de la souris ». Il y a trois aspects du fonctionnement du pavé tactile que vous pouvez régler :

• Boutons : Cet onglet vous permet de configurer les boutons pour une utilisation gaucher ou droitier, ainsi que de configurer l'intervalle de temps permis entre deux clicks lors des double-clicks.
• Pointeurs : Cet onglet vous permet de paramétrer le régime du curseur selon sa fonctionnalité.
• Options de Pointeur : Cet onglet vous permet de configurer une relation entre la vitesse de mouvement de votre doigt et la vitesse du curseur. Il vous permet aussi d'activer un sillage de pointeur pour la flèche du curseur.

Écran numériqueur actif

REMARQUE: Selon la configuration de votre système, autre que le numérique actif, il est possible que vous ayez un pavé tactile capacitif répondant aux mouvements et aux pressions du doigt (cette configuration est appelée « numérique double »). Pour de plus amples informations à propos de l'écran tactile, allez à « Utilisation de l'écran tactile capacitif optionnel » en page 53.

Le numérique intégré vous permet d'utiliser le stylo comme un pointeur. Vous pouvez utiliser le stylet pour cliquer, double-cliquer, glisser des éléments ou icônes ou pour dessiner comme avec un stylo ou un crayon dans des applications qui fonctionnent avec cette caractéristique, notamment des programmes de dessin et de peinture. Pour de plus amples informations, consultez la documentation accompagnant votre application.

Figure 25. Utilisation de l'écran numériseur

LORSQUE VOUS TOUCHEZ L'ECRAN AVEC LE DOIGT ET LORSQUE VOUS ÉCRIVEZ AVEC LE STYLET, N'UTILISEZ PAS DE FORCE EXCESSIVE. SI VOUS UTILISEZ UNE FORCE EXCESSIVE, VOUS RISQUEZ D'ENDOMMAGER L'ECRAN À DEL ET/OU L'ECRAN TACTILE. - POUR ACHETER DES STYLETS ADDITIONNELS OU DE REMPLACEMENT, VISITEZ LE SITE INTERNET DES ACCESSOIRES DE FUJITSU à : WWW. SHOPFUJITSU. COM.

Cliquez l'écran numériqueur actif

Pour cliquer du gauche, touchez l'objet que vous pouvez sélectionner, puis soullevez immédiatement le bout du stylet.

Figure 26. Cliquer sur l'écran numériqueur actif

Figure 27. Faire un clic droit sur l'écran numériqueur

Faire un clic droit sur l'écran numérique

Pour faire un clic droit, maintenez le devant du bouton du stylet enfoncé en tapotant sur l'écran. Pour changer les paramètres pour la fonction de clic à droite, allez à Démarrer -> Panneau de configuration -> Paramètres d'entrée et du stylet. Dans l'onglet des Options de stylet, sélectionnez « Appuyer et maintenir », puis cliquez sur le bouton [Paramètres].

Double-cliquer

Pour double-cliquer, toucher l'objet deux fois, puis retirez immédiatement le bout du stylet.

Figure 28. Faire un double clic sur l'écran

Glisser

Glisser signifie déplacer un élément avec le stylet en touchant l’écran, puis en déplaçant et en soulevant le stylet. Pour Glisser, touchez l’écran tactile avec votre stylet sur l’élément que vous souhaitez déplacer. Tout en continuant de toucher l’écran avec le stylet, glissez l’élément vers son nouvel emplacement en déplaçant le stylet à travers l’écran, puis en soulevant le stylet pour le relâcher.

Figure 29. Faire glisser un objet sur l'écran

Étalonner l'écran numérisateur

Pour assurer une correspondance précise entre le curseur et le stylet, vous devez exécuter l'Utilitaire d'étalonnage de l'écran tactile avant d'utiliser l'écran tactile pour la première fois. Faites de même si vous avez modifié la résolution de l'écran et/ou l'orientation.

Pour exécuter l'utilitaire d'étalonnage sous Windows 7 :

1 Clique sur Démarrer -> Panneau de configuration. 2 Double-cliquez sur Iicone Paramètres PC Tablette, puis sélectionnez Ionglet Écran. 3 Cliquez sur le bouton [Étaloner]. 4 Réglez l'écran de votre portable à un angle confortable, puis repérez le symbole (+) dans le coin supérieur gauche de l'écran.

LORSQUE VOUS TAPOTEZ SUR L'ECRAN PENDANT L'ETALONNAGE, N'UTILISEZ PAS DE FORCE EXCESSIVE. SI VOUS UTILISEZ UNE FORCE EXCESSIVE, VOUS RISQUEZ D'ENDOMMAGER L'ECRAN DEL ET/OU L'ECRAN TACTILE.

5 En vous servant du stylet, touchez fermement l’écran directement sur le symbole (+). Soulevez le stylet de l’écran et la cible se déplacera vers une position différente sur l’écran. 6 Répétez l’étape 5 jusqu’à ce que vous ayez sélectionné tous les symboles (+). 7 Une fois cette opération terminée, appuyez sur le bouton [OK]. 8 Touchez le stylet sur plusieurs points de l’écran pour vérifier qu’il est bien étalonné. Si vous n’êtes pas satisfait de l’étalonnage de l’écran, appuyez sur le bouton [Étalonner] pour recommencer.

Utilisation de l'écran tactile capacitif optionnel

Certaines configurations de ce PC Tablette comportent un numérisateur double optionnel permettant d'utiliser le stylet ou un doigt comme pointeur. Ce type d'écran permet également d'utiliser des « mouvements » pour exécuter diverses opérations, notamment pour défilier, zoomer et pivoter.

LA RECONNAISSANCE DES MOUVEMENTS EST ACTIVEE SUIVANT L'APPLICATION UTILISÉE. - LE STYLET EST PRIORITAIRE PAR RAPPORT À LA COMMUNICATION TACTILE. SI LE STYLET SE TROUVE DANS LE RAYON D'ACTION DE L'éCRAN, LA COMMUNICATION TACTILE EST DÉSACTIVée. LORSQLEUTILISATEURPOSEUNDOIGT SUR LECRANTACTILE, CEDERNIERREAGITCOMME SILE STYLET ETAIT UTILISE.

Faire un clic droit sur l'écran tactile

Pour exécuter un clic droit avec deux doigts, placez un doigt à l'endroit où vous désirez exécuter le clic droit, puis tapotez rapidement une fois sur l'écran.

Pour activer le mode mouvements, deux doigts doivent toucher l'écran avec un intervalle de moins d'un dixième de seconde. Si le deuxième doigt touche l'écran plus d'un dixième de seconde après le premier doigt, le deuxième doigt est ignoré. Le mode mouvements est désactivé lorsque les deux doigts quittent l'écran tactile. Si le système ne reconnaît pas un mouvement, aucune opération n'est exécutée. Dans ce cas, retirez les deux doigts de l'écran et essayez de nouveau.

Mouvement de défilament

Si vous désirez faire défiler un document très long ou une grande page Web, placez vos deux doigts sur l'écran tactile et déplacez-les parallèlement dans la même direction. Si un seul doigt est déplacé, l'écran ne défile pas. Vous pouvez défiler horizontalement ou verticalement, selon la direction du mouvement.

Mouvement de zoom

Le mouvement de zoom est particulièrement utile pour voir des images. Pour faire un zoom avant, placez deux doigts sur l'objet que vous désirez agrandir, puis écartez-les l'un de l'autre. Pour faire un zoom arrière, placez deux doigts écartés sur l'objet que vous désirez réduire, puis rapprochez-les.

Mouvement de rotation

Si vous désirez faire pivoter un objet sur l'écran, placez deux doigts sur l'image que vous désirez faire pivoter, puis déplacez-les en sens contraire, comme pour tourner une poignée. La direction du pivotement de l'objet dépend de la direction du mouvement des doigts.

Installation du cordon

Pour éviter de perdre votre stylo, attachez-le à votre ordinateur à l'aide du cordon fourni.

Pour attacher le cordon à votre PC Tablette, suivez les étapes suivantes :

1 Attachez l'extrémité du cordon (petite boucle) à votre stylet. Pour ce faire, enfilez la petite boucle à travers le trou du stylo, puis faites passer l'autre extrémité du cordon à travers la boucle.

2 Attachez la grande boucle du cordon au point d'attache de votre ordinateur. Pour ce faire, enfilez le bout du cordon (grande boucle) à travers le point d'attache, puis faites passer le stylo à travers la grande boucle.

Figure 30. Installation du cordon

Réglage du volume

Votre PC Tablette Fujitsu LifeBook est doté de plusieurs commandes de volume fonctionnant en interaction.

LES APPLICATIONS POUVANT REPRODUIRE DES FICHIERS AUDIO PROPOSENT ÉGALEMENT LEUR PROPRE COMMANDE DE VOLUME (COMMANDE LOGICIELLE). SI VOUS INSTALLÉZ UN PÉRIPHÉRIQUE AUDIO EXTERNE DOTÉ D'UNE COMMANDE DE VOLUME INDEPENDANTE, LA COMMANDE DE VOLUME DE L'APPAREIL ET LA COMMANDE DE VOLUME LOGICIELLE FONCTIONNERONT EN INTERACTION. VOUS DEVEZ TOUTEFOIS SAVOIR QUE SI VOUS COUPEZ LE VOLUME AVEC LA COMMANDE LOGICIELLE, LA COMMANDE DE VOLUME EXTERNE SERA ÉGALEMENT DÉSACTIVÉE.

Réglage du volume

Le volume peut être réglé de plusieurs manières :

• Vous pouvez aussi ajuster et couper/remettre le volume avec l'icône de volume dans la zone de notification.
• Le volume peut également être réglé avec les touches de fonction [F8] et [F9]. Si vous appuyez plusieurs fois sur [F8] tout en maintenant la touche [Fn] enfoncée, vous réduirez le volume sonore de votre système. Si vous appuyez plusieurs fois sur [F9] tout en maintenant la touche [Fn] enfoncée, vous augmenterez le volume sonore de votre PC Tablette.
• Gardez la touche [Fn] enfoncée et appuyez sur la touche [F3] pour couper le son. Pour rétablir le son, appuyez de nouveau sur [Fn+F3].
• Le volume peut aussi être réglé avec les commandes de volume proposées par diverses applications.
• Certains périphériques audio pouvant être connectés à votre système sont dotés de commandes de volume.

Chaque commande de volume ci-dessus impose une limite supérieure s'appliquant aux autres commandes. Nous vous recommandons d'essayer les différentes commandes pour découvrir le réglage vous convenant le mieux.

Figure 31. Baie modulaire

Péripatétiques de baie modulaire

Votre PC Tablette Fujitsu LifeBook est doté d'une baie modulaire. Cette baie modulaire peut recevoir un lecteur optique, une batterie au lithium, un disque dur secondaire modulaire ainsi qu'un réducteur de poids.

L'un des périphériques suivants a été installé dans votre baie modulaire.

• Graveur de DVD multiformat double couche: Ce lecteur vous permet de lire des films, des logiciels et des DVD/CD audio, ainsi que d'enregistrer des DVD, des CD et des DVD-RAM.
• Batterie au lithium modulaire : cette batterie rechargeable peut être utilisée pour alimenter notre PC Tablette LifeBook lorsque aucun adaptateur n'y est connecté.
• Disque dur modulaire : ce disque vous permet d'augmenter la capacité de stockage de votre PC Tablette.
• Volet réducteur de poids : ce volet permet de remplir la baie lorsque vous n'y insérez aucun périphérique.

LA BAIE MODULAIRE NE DOIT JAMAIS ÊTRE VIDE LORSQUE L'ORDINATEUR EST EN MARCHE. SI VOUS LA LAISSEZ VIDE, DE LA POUSSIÈRE ET DES CORPS ÉTRANGERS PEUVENT S'INFILTRER DANS L'ORDINATEUR.

Retirer et installer des périphériques modulaires

La baie modulaire permet d'installer des périphériques de deux façons :

• Remplacement à froid (hors tension): installation ou remplacement d'un périphérique lorsque votre PC Tablette est.
• Remplacement à chaud (sous tension): installation ou remplacement d'un périphérique lorsque le système fonctionne, grâce à l'icône « Déconnecter/Éjecter en toute sécurité » de votre zone de notification.

Remplacement hors tension

Pour installer un périphérique modulaire avec le système hors tension, exécutez les opérations suivantes :

1 Fermez tous les fichiers ouverts. 2 Éteignez votre PC Tablette LifeBook. 3 Appuyez sur le loquet d'ouverture de la baie modulaire conformément à la Figure 32. 4 Tout en tenant le loquet, retirez complètement le périphérique de la baie. Vous devrez utiliser une force légère. 5 Insérez le périphérique que vous désirez installer dans l'ordinateur jusqu'à ce qu'il s'enclenche. 6 Vous pouvez maintenant rallumer votre ordinateur en toute sécurité. 7 Vous pourrez ensuite accéder au périphérique et l'utiliser normalement.

Votre PC Tablette détectera automatiquement le nouveau périphérique et l'activera lors du démarrage de votre système. Une désignation du périphérique sera attribuée et visible dans le Bureau et l'Explorateur Windows.

Figure 32. Retrait/installation d'un périphérique de baie modulaire

Remplacement sous tension

Pour remplacer un périphérique à chaud, employez l'utilitaire « Déconnecter ou ejecter un périphérique en toute sécurité ». L'icône de cet utilitaire est disponible dans la zone de notification. Cliquez sur l'icône et suivez les instructions s'affichant à l'écran.

Figure 33. Boutons Sécurité/PC Tablette du PC Tablette LifeBook Série T730

Boutons sécurité/pc tablette du lifebook

Votre PC Tablette LifeBook Serie T730 présente l'avantage unique d'avoir de nombreux boutons Sécurité et PC Tablette. Ces boutons vous permettent de protéger votre ordinateur contre toute utilisation non autorisée et de lancer des applications et actions spécifiques au simple toucher d'un bouton.

Fonctions des boutons sécurité

Si le système de sécurité est activé au démarrage de votre PC Tablette ou à partir du mode Sommeil, Veille prolongée ou Hors tension, vous devrez entrer un mot de passe à l'aide des boutons de sécurité. Une fois le mot de passe valide entré, le système reprend son fonctionnement.

Cinq boutons de sécurité/application tablette sont situés sur le côté inférieur droit de l’écran lorsqu’il est configuré pour une utilisation en ordinateur portable classique.

Les cinq boutons sont utilisés pour l'activation des fonctions de sécurité. Quatre des boutons sont utilisés pour entrer un mot de passe et le cinquième l'est en tant que bouton d'Entrée. Pour plus d'informations sur chacun des boutons Sécurité, consultez Tableau 1.

Tableau 1. Fonctions des boutons du tableau de sécurité

Icône du bouton	État du système	Fonction du tableau de sécurité
↓	Pré-démarrage ou reprise à partir du mode Veille	Bouton de sécurité 1
↑		Bouton de sécurité 2
®		Bouton de sécurité 3
Fn		Bouton de sécurité 4
CAIT		Bouton de sécurité [Entrée]

Fonctions des boutons de pré-identification

Les cinq boutons peuvent tous être utilisés pour la phase d'identification préalable à l'ouverture d'une session Windows (càd avant que l'écran d'identification Windows ne s'affiche). Quatre de ces boutons ont une fonction secondaire. Pour plus d'informations sur les fonctions de pré-identification, consultez Tableau 2.

Lorsque le système est en phase de pré-identification, la touche [Page suivante] agit comme la touche de tabulation [Tab].

Si vous appuyez sur le bouton [Fn] tout en appuyant sur la touche [Page suivante] et en relâchant, vous exécuterez la même action qu'avec la combinaison [Shift]+[Tab].

Lorsque le système est en phase de pré-identification, la touche [Page précédente] agit comme la touche [Entrée].

Tableau 2. Fonctions des boutons PC Tablette pendant la pré-identification

Icône de bouton	État du système Fonctions PC Tablette	Fonctions secondaires (Fn + Bouton)
↓	Pré-démarrage (écran d'identification Windows affché)	[Tab]><Shift><Tab>
↑		[Entrée]<[Échap]
®		Faire tourner l'écran Aucune
Fn		Sert à appeler la fonction seconde
Alt		Combinaison [Ctrl+Alt+Suppr]

Si vous appuyez sur le bouton [Fn] tout en appuyant sur la touche [Page précédente] et en la relâchant, vous exécuterez la même action qu'avec la combinaison [Échap].

Rotation d'écran

La fonction de rotation d’écran devrait normalement être utilisée seulement lorsque le système est configuré en tablette. Lorsque vous souhaitez utiliser la tablette comme livre électronique, par exemple, vous pourriez utiliser l’orientation verticale ; lorsque vous accédez aux feuilles de calculs ou quand vous utilisez le système comme un portable, vous utiliseriez normalement l’orientation horizontale.

Lorsque le système est placé en configuration tablette, l'orientation change automatiquement au mode vertical par défaut.

L'ORIENTATION PAR DÉFAUT DE L'ÉCRAN POTÉRÉ CHANGES EN OUVRANT LE PANNEAU DE CONFIGURATION, EN DOUBLE-CLIENTANT SUR L'ICONE COMMANDS DU PC TABLETTE FUJITSU, PUIS EN SELECTIONNANT LES PARAMÉTRES VOULUS DANS LES PROPRIÉTÉS D'AFFICHAGE. ÀPRÉS AVOIR MODIFIÉ LES PARAMÉTRES, SAUVEGARDEZ-LES.

Si vous appuyez sur la touche [Rotation d'écran] lorsque le système est en pré-démarrage, l'orientation de l'écran change de Verticale à Horizontale ou d'Horizontale à Verticale.

Bouton fonction / utilitaire du menu fujitsu

Le bouton [Fonction] s'utilise en conjonction avec les autres boutons d'application pour fournir des fonctionnalités additionnelles. Référez-vous aux détails spécifiques plus haut.

Fonctions des boutons de post-identification

Les cinq boutons peuvent tous être utilisés une fois l'identification Windows effectuée. Quatre de ces boutons ont une fonction secondaire. Pour plus d'informations sur les fonctions de post-identification, consultez le Tableau 3.

Bouton [page suivante / application a]

Lorsque vous appuyez sur la touche [Page suivante] pendant que le système fonctionne, chaque pression de la touche défilera l’écran vers le bas d’un écran. Cela vous permet de naviguer rapidement à travers de larges documents.

Lorsque vous appuyez sur la touche [Fn] tout en appuyant et relâchant la touche [Page suivante/Application A], vous démarrez automatiquement tout programme attribué à cette touche. L'application par défaut de ce bouton est la Calculatrice. Si vous désirez sélectionner une application différente pour cette touche, reportez-vous à « Modification des fonctions des boutons PC Tablette » en page 65.

Lorsque vous appuyez sur le bouton [Page précédente] pendant que le système fonctionne, chaque pression du bouton fait défiler l'écran vers le haut d'un écran à la fois. Cela vous permet de naviguer rapidement à travers de larges documents.

Lorsque vous appuyez sur la touche [Fn] tout en appuyant et relâchant la touche [Page précédente/Application B], vous démarrez automatiquement tout programme attribué à cette touche. L'application par défaut pour ce bouton est Journal MS. Reportez-vous à « Modification des fonctions des boutons PC Tablette » en page 65 pour attribuer une application différente à cette touche.

Tableau 3. Fonctions des boutons PC Tablette pendant la post-identification

Icône du bouton	État du système	Fonctions PC Tablette principales	Fonctions secondaires (Fn + Bouton)
↓	Post-démarrage (bureau Windows affché)	Page suivante Application	A définitie par l'utilisateur (Par défaut = calculatrice)
↑		Page précédente Application	B définitie par l'utilisateur (Par défaut = Journal MS)
◎		Rotation d'écran Changement d'affichage : 1. ACL uniquement 2. CRT (rayons cathodiques) uniquement 3. Affichage mixte
Fn		Utilisation de la fonction seconde	Utilitaire de menu Fujitsu
CAIT		Combinaison [Ctrl+Alt+Suppr]	Aucune

Bouton rotation de l'écran/changement d'affichage

La fonction de rotation d’écran devrait normalement être utilisée seulement lorsque le système est configuré en tablette. Lorsque vous souhaitez utiliser la tablette comme livre électronique, par exemple, vous pourriez utiliser l’orientation verticale ; lorsque vous accédez aux feuilles de calculs ou quand vous utilisiez le système comme un portable, vous utiliseriez normalement l’orientation horizontale.

Lorsque le système est placé en configuration tablette, l'orientation change automatiquement au mode vertical par défaut.

L'ORIENTATION PAR DÉFAUT DE L'ÉCRAN POT ÉTRE CHANGES EN OUVRANT LE PANNEAU DE CONFIGURATION, EN DOUBLE-CLIQUANT SUR L'ICONE COMMANDS DU PC TABLETTE FUJITSU, PUIS EN SELECTIONNANT LES PARAMÉTRES VOULUS DANS LES PROPRIÉTÉS D'AFFICHAGE. APRES AVOIR MODIFIÉ LES PARAMÉTRES, SAUVEGARDEZ-LES.

Lorsque vous appuyez sur la touche [Rotation d'écran / Changement d'affichage], l'orientation de l'écran du système change de Verticale à Horizontale ou d'Horizontale à Verticale.

Le fait d'appuyer sur la touche [Fn] puis d'appuyer sur le bouton [Rotation de l'écran] en gardant la première enfoncée fera alterner l'affichage d'un mode à l'autre, comme suit : écran intégré seulement, écran externe seulement, les deux.

Bouton fonction / utilitaire du menu fujitsu

Le bouton [Fonction] s'utilise en conjonction avec les autres boutons d'application pour fournir des fonctionnalités additionnelles. Référez-vous aux détails spécifiques plus haut.

Appuyez deux fois sur le bouton [Fn] et vous verrez apparaître l'utilitaire de menus Fujitsu sur votre écran, vous permettant de modifier certains paramètres du système.

Combinaison [ctrl+alt+suppr]

Si vous appuyez sur le bouton [Ctrl-Alt-Del] pendant au moins 8 milliseconds, l'écran d'identification ou le gestionnaire des tâches Windows apparaitra.

Modification des fonctions des boutons PC tablette

Les boutons Applications A et B peuvent être changés pour lancer un programme ou effectuer une tâche que vous désirez. Par défaut, le bouton Application A lance la Calculatrice et le bouton Application B, le Journal MS.

Pour lancer différentes applications ou amener les boutons Applications A et B à effectuer une tache spécifique :

1. Dans le Panneau de configuration, cliquez sur l'icône « Paramètres des boutons tablette ». 2. Sélectionnez l'onglet Boutons tablette et, dans la liste, cliquez sur le bouton que vous souhaitez modifier. 3. Cliquez sur [Changer] et ouvrez la liste déroulante dans le champ Press.. 4. Sélectionnez l'action que vous voulez voir le bouton effectuer. Si vous voulez lancer un programme, cliquez sur [Lancer une Application] puis naviguez vers l'emplacement du programme. 5. Cliquez sur [OK], puis cliquez à nouveau sur [OK]. Les boutons effectueront maintenant les actions que vous leur avez assignées.

Configuration du tableau de sécurité lifebook

Lorsque vous recevez votre PC Tablette LifeBook, l'application du tableau de sécurité est préinstallée, mais sans aucun mot de passe défini. Les rubriques suivantes décrivent en détail le tableau de sécurité et la façon de configurer, de changer ou de supprimer ces mots de passe.

Boutons numérotés

Utilisez ces boutons pour entrer votre mot de passe.

Bouton entre

Après avoir entré les codes numérotés, appuyez sur ce bouton pour enregistrer le mot de passe dans le PC Tablette.

Mots de passe

Des mots de passe d'utilisateur et de superviseur peuvent être définis sur l'ordinateur. Afin de faciliter la gestion des systèmes, le mot de passe de superviseur est habituellement le même sur tous les PC Tablette d'un groupe de travail, d'un bureau ou d'une entreprise. Toutefois, les ordinateurs individuels utilisés dans un environnement de groupe ne devraient pas utiliser un mot de passe commun. Un mot de passe se compose de une à cinq frappes de bouton, suivies du bouton Entrer. Une frappe valide peut faire intervenir un seul bouton ou jusqu'à quatre boutons simultanément.

Voici des exemples de frappes valides :

• Bouton [4] enfoncé seul
• Boutons [2] et [3] enfoncés en même temps
• Boutons [1], [2] et [4] enfoncés en même temps
• Boutons [1], [2], [3] et [4] enfoncés en même temps

Voici maintenant des mots de passe valides. Les codes entre accolades ({}) font intervenir plus d'un bouton.

• [2] + [3], [1], [Entrée]
• [4], [Entrée]
• [1] + [3], [2] + [3] + [4], [1], [4], [2], [Entrée]

Définition des mots de passage

Lorsque le portable est expédié de l'usine, aucun mot de passe n'est défini. Vous avez le choix de le laisser tel quel ou de définir un mot de passe de superviseur et d'utilisateur. Vous nevez définir le mot de passe de superviseur avant celui de 1'utilisateur.

• LE MOT DE PASSE DU SUPERVISEUR PERMET DE CONTOURNER LE MOT DE PASSE D'UTILISATEUR AU CAS OÙ CE DERNIER SERAIT OUBLÉ. UTILISÉ SEUL, LE MOT DE PASSE DE SUPERVISEUR NE VERROUILLE PAS LE SYSTÈME.
• LES DEUX MOTS DE PASSE (SUPERVISEUR ET UTILISATEUR) DOIVENT ÊTRE DÉFINIS POUR QUE LE TABLEAU DE SÉCURITÉ FONCTIONNE.

Définition du mot de passe de superviseur

Vous devez tenir un mot de passe de superviseur avant de paramétrer tout mot de passe d'utilisateur. Le mot de passe de superviseur permet de contourner le mot de passe d'utilisateur.

1 Allez au menu Démarrer. 2 Cliquez sur Exécuter. 3 Entrez: C:\Program Files\Fujitsu\Security Panel Application\Supervisor\FJSECS.EXE, puis appuyez sur [Entrée]. 4 Suivez les instructions affichées à l'écran pour définir le mot de passe de superviseur.

Définition du mot de passe d'utilisateur

1. Allez au menu Démarrer. 2. Cliquez sur Tous les programmes. 3. Cliquez sur Application Tableau de sécurité -> Application Tableau de sécurité. 4. Suivez les instructions affichées à l'écran pour définir le mot de passe d'utilisateur.

VOUS POUVEZ CHANGER OU SUPPRIMER LE MOT DE PASSE DE SUPERVISEUR OU D'UTILISATEUR EN REPETANT LES ETAPES PRECEDEDENTES.

Utilisation de votre tableau de sécurité lifebook

La fonction de verrouillage de sécurité est activée à la mise sous tension du système, de même qu'à sa reprise depuis le mode Sommeil ou Veille prolongée. Il faut toujours utiliser les boutons du tableau de sécurité pour entrer le mot de passe d'utilisateur. Notre système n'entamera la série d'amorçage qu'après l'entrée du mot de passe de superviseur ou d'utilisateur.

Lorsque le système est hors tension

1 Mettez le système sous tension. 2 Lorsque le voyant de sécurité clignote, entrez le mot de passe puis appuyez sur le bouton [Entrée] (par exemple: si le mot de passe est 22222, appuyez d'abord cinq fois sur le bouton 2, puis sur le bouton [Entrée]. Le PC Tablette démarrera normalement.

Lorsque le système est en mode sommeil ou veille prolongée

1 Appuyez sur le commutateur veille/reprise. 2 Lorsque le voyant de sécurité clignote, entrez le mot de passe, puis appuyez sur le bouton [Entrée]; l'ordinateur doit alors reprendre son fonctionnement normal.

Entrée d'un mot de passe incorrect

Après trois échecs successifs de saisie d'un mot de passe de superviseur ou d'utilisateur, le système émet des bips pendant environ une minute. Si le mot de passe entre durant cet intervalle (pendant les bips) est valide, le signal sonore s'arrête et le PC Tablette reprend son fonctionnement normal. Si aucun mot de passe n'est saisi, ou si un mot de passe incorrect est à nouveau saisi, le système retourne à son état précédent (mode Sommeil ou Hors tension) et le voyant de sécurité s'éteint. Pour réactiver le portable après un échec de la saisie du mot de passe, vous devez appuyer sur le commutateur veille/reprise, puis saisir un mot de passe valide.

N'OUBLIEZ PAS LE MOT DE PASSE D'UTILISATEUR DÉFINI DANS L'APPLICATION TABLEAU DE SÉCURITÉ. SINON, VOUS NE POURREZ PLUS UTILISER L'ORDINATEUR. LE MOT DE PASSE DE SUPERVISEUR PERMET TOUTEFois DE CONTOURNER LE MOT DE PASSE D'UTILISATEUR.

Ouverture et fermeture du couvercle de l'écran

Par défaut, le fait de fermer le couvercle met automatiquement votre système en mode Sommeil.

Pour changer le mode par défaut lorsque le couvercle est fermé :

1 Ouvrez le Panneau de configuration, Sélectionnez Options d'alimentation. (Dans Windows XP : Cliquez sur l'onglet Avancés). 2 Dans le panneau de gauche, cliquez sur Choisir ce que fait la fermeture du couvercle. 3 Sélectionnez l'action désirée pour Lorsque je ferme le couvercle, puis cliquez sur le bouton [Sauvegarder les changements] ou [Appliquer] (selon le système d'exploitation).

Fonctionnement avec une batterie faible

Si la batterie de votre PC Tablette est faible, le fait d'enforcer le commutateur veille/reprise active simplement le voyant de sécurité. Notre portable ne se déverrouille pas et le voyant de sécurité s'éteint après une minute. Pour revenir au fonctionnement normal, branchez d'abord une source d'alimentation à l'ordinateur. Vous pouvez alors le déverrouiller.

Déinstallation/reinstallation de l'application de sécurité

Deux méthodes peuvent être utilisées pour désinstaller l'application Tableau de sécurité :

• Supprimez les mots de passe et désinstallez l'application. Cette méthode désactive toutes les fonctions de sécurité.
• Désinstaller l'application Tableau de sécurité avec le mot de passe toujours actif. Si cette option est, plus aucune modification du mot de passe ne sera possible.

Déinstallation de l'application tableau de sécurité

Cette opération est utile lorsque l'utilisateur ne peut aucune protection par mot de passe et ne peut donner à personne l'utilitaire de définition de mot de passe sur son ordinateur. Dans ce cas, si des mots de passe (superviseur, utilisateur ou les deux) sont définis, les mots de passe doivent être effacés AVANT de supprimer l'application. Pour effacer les mots de passe, suivez la même procédure qu'à la section « DÉFINITION DES MOTS DE PASSE », mais sélectionnez cette fois l'option Supprimer ; ensuite, entrez le mot de passe actuel, puis cliquez sur le bouton Suivant. Cliquez sur Oui à la demande de confirmation.

Suppression de l'application tableau de sécurité avec des mots de passe encore actifs

L'utilisation de cette fonction ne permettra aucune modification du mot de passe.

LA SUPPRESSION DES APPLICATIONS NE SUPPRIME PAS LE MOT DE PASSE. LA DÉINSTALLATION DE L'APPLICATION NE SUPPRIME PAS LE MOT DE PASSE, MAIS SIMPLEMENT LA CAPACITÉ DE MODIFIER, D'AJOUTER ET DE SUPPRIMER DES MOTS DE PASSE. POUR CHANGER VOTRE MOT DE PASSE, VOUS DEVREZ RÉINSTALLER L'APPLICATION.

1 Cliquez sur Démarrer -> Panneau de configuration. 2 Dans le panneau de configuration, ouvrez Programmes et fonctions. 3 Dans la liste, sélectionnez Tableau de sécurité / Utilisateur, puis cliquez sur Désinstaller/Modifier. 4 Lorsque la boîte « Contrôle du compte utilisé » apparait, cliquez sur Continuer.

1 Clique sur Démarrer -> Panneau de configuration. 2 Dans le Panneau de configuration, cliquez sur Ajouter ou supprimer des programmes. 3 Dans la liste, sélectionnez Tableau de sécurité / Superviseur, puis cliquez sur Désinstaller/Modifier. 4 Lorsque la boîte « Contrôle du compte utilisé » apparait, cliquez sur Continuer.

Réinstallation du tableau de sécurité

La réinstallation de l'application de sécurité du superviseur ou de l'utilitaire exige le disque de pilotes et d'applications. Le dossier Utilitaire/Application Tableau de sécurité contient deux dossiers distincts : Supervisor et Utilisateur. Les fichiers de configuration des applications de sécurité du superviseur et de l'utilitaire y sont placés.

1 Sur le disque, ouvre le dossier Utilitaires/Application Tableau de sécurité/Superviseur, puis double-cliquez sur le fichier setup.exe. La fenêtre d'installation de l'application Tableau de sécurité s'affiche. Suivez les directives fournies à l'écran. 2 Sur le disque, ouvre le dossier Utilitaires/Application Tableau de sécurité/Utilisateur, puis double-cliquez sur le fichier setup.exe. La fenêtre d'installation de l'application Tableau de sécurité s'affiche. Suivez les directives fournies à l'écran.

Les mots de passe de superviseur et d'utilisateur peuvent être configurés par l'intermédiaire de Windows dans les fichiers FJSECS.exe et FJSECU.exe, respectivement. Le programme FJSECU.exe pour le mot de passe de l'utilisateur ne peut pas être exécuté si le mot de passe du superviseur n'est pas défini. Il vous faut exécuter FJSECS.exe en premier pour configurer le mot de passe du superviseur. Suivez les directives fournies sous « Définition des mots de passe » page 66.

Si vous oubliez les deux mots de passe, veuillez communiquer avec le service à la clientèle et de soutien de Fujitsu America au 1-800-8FUJITSU (1-800-838-5487). La société Fujitsu America exige des frais de service pour le déverrouillage d'un PC Tablette protégé par mot de passe. Au moment d'appeler, veuillez avoir sous la main une carte de crédit valide et une preuve de propriété. On vous indiquera ensuite où expédier votre ordinateur.

Sources d'alimentation

Votre PC Tablette LifeBook Fujitsu peut utiliser trois sources d'alimentation différentes : une batterie au lithium principale, un adaptateur secteur et un adaptateur auto/avion.

Connexion des adaptateurs d'alimentation

L'adaptateur secteur ou l'adaptateur auto/avion optionnel permet de faire fonctionner votre PC Tablette et de charger les batteries.

Connexion de l'adaptateur secteur

1. Branchez le câble de sortie c. c. dans la prise d'alimentation c. c. de votre ordinateur. 2. Branchez l'adaptateur secteur sur une prise électrique secteur (c. a.).

Connexion de l'adaptateur auto/avion disponible en option

1. Branchez le câble de sortie c.c. sur la prise d'alimentation c.c. de votre ordinateur. 2. Branchez l'adaptateur auto/avion dans l'allume-cigare d'une automobile, ou 3. Branchez l'adaptateur auto/avion sur la prise d'alimentation c.c. de votre siège d'avion.

Figure 34. Connexion de l'adaptateur secteur

Passer d'une alimentation sur adaptateur secteur ou auto/avion à une alimentation sur batterie

Assurez-vous qu'au moins une batterie chargée est installée dans votre ordinateur. Débranchez l'adaptateur secteur ou l'adaptateur auto/avion.

LORSQUE VOUS RECEVEZ VOTRE NOUVEL ORDINATEUR, LA BATTERIE AU LITHIUM N'EST PAS CHARGEE. LORS DE LA PREMIÈRE UTILISATION DE VOTRE ORDINATEUR, VOUS DEVEZ CONNECTER L'ADAPTATEUR SECTEUR OU L'ADAPTATEUR AUTO/AVION.

Commutateur d'alimentation/veille/reprise

Lorsque votre PC Tablette LifeBook est éteint, le commutateur d'alimentation/veille/reprise permet de l'allumer. Pour allumer votre ordinateur, vous devez avoir connecté votre adaptateur secteur ou disposer d'une batterie au lithium chargée.

LORSQUE VOUS ALLUMEZ VOTRE ORDINATEUR PORTABLE, ASSUREZ-VOUS D'AVER UNE SOURCE D'ALIMENTATION. VOUS DEVEZ DONC AVOIR AU MOINS UNE BATTERIE INSTALLÉE ET CHARGÉE OU AVOIR BRANCHÉ L'ADAPTATEUR SECTEUR OU L'ADAPTATEUR AUTO/AVION À UNE PRISE SOUS TENSION.

Pour allumer l'ordinateur LifeBook lorsqu'il est complètement éteint, appuyez sur le commutateur d'alimentation/veille/reprise situé en haut à droite du clavier. Lorsque vous avez terminé d'utiliser votre ordinateur, vous pouvez soit le mettre en mode veille (sommeil), soit l'éteindre complètement. Voir « Mode sommeil » en page 81 et « Mise hors tension » en page 84.

Figure 35. Commutateur d'alimentation/veille/reprise

Démarrage de votre PC Tablette LifeBook

LORSQUE LE LIFEBOOK EST ALLUMÉ, NE LE TRANSPORTEZ PAS ET PROTEGEZ-LE DES CHOCS ET DES VIBRATIONS CAR VOUS RISQUERIEZ ALORS DE L'ENDOMMAGER.

Lorsque vous allumez votre ordinateur LifeBook, ce dernier exécute un auto-test de mise sous tension pour vérifier les composants internes et la configuration. Si une anomalie est découverte, votre système émet un avertissement audio et/ou affiche un message d'erreur. Voir « Messages de l'auto-diagnostique de mise sous tension » en page 125. Selon la nature du problème, vous pourrez poursuivre le démarrage du système d'exploitation ou vous devrez ouvrir l'utilitaire de configuration du BIOS pour corriger certains paramètres.

Une fois les diagnostics terminés, le PC Tablette LifeBook charge le système d'exploitation.

VOUS NE DEVEZ JAMAIS ETEINDRE VOITE ORDINATEUR PORTABLE DURANT L'AUTO-TEST DE MISE SOUS TENSION. AUTREMENT, LA PROCHAINE FOIS QUE VOUS ALLUMEREZ L'ORDINATEUR, CE DERNIER AFFICHERA UNMESSAGE D'ERREUR. Voir « Messages de l'auto-diagnostic de mise sous tension » en page 125.

Procédure d'amorçage

La procédure de démarrage de l'ordinateur invoque une procédure d'amorçage qui fait d'abord appel au BIOS. La première fois que l'ordinateur LifeBook est allumé, la mémoire principale du système est vide et doit les instructions de démarrage de l'ordinateur. Ces informations se trouvent dans le programme BIOS. Chaque fois que vous démarrez ou redémarrez votre ordinateur, il exécute une procédure d'amorçage et l'écran affiche le logo Fujitsu jusqu'à ce que le système d'exploitation soit chargé. Pendant l'amorçage, ce système exécute une procédure d'amorçage standard, y compris un auto-test de mise sous tension. Si la procédure d'amorçage est exécutée sans échec et sans demande d'accès à l'utilitaire de configuration du BIOS, le message de bienvenue du système d'exploitation s'affiche.

La procédure d'amorçage est exécutée lorsque:

• Vous allumez votre PC Tablette LifeBook.
• Vous redémarrez le LifeBook à partir de la boîte de dialogue d’arrêt de Windows.
• Un logiciel lance un redémarrage du système. Exemple : Lorsque vous installez une nouvelle application.

Mots de passe d'accès au disque dur

Pour accréditer vos données, vous pouvez créer des mots de passe contrôlant l'accès au(x) disque(s) dur(s). Cette fonction est générée par l'utilitaire de configuration BIOS. Pour savoir comment procéder, reportez-vous à la section Utilitaire de configuration du BIOS ci-après.

RETENEZ BIEN VOS MOTS DE PASSE. SI VOUS CONFIGUREZ DES MOTS DE PASSE DE MAITRE ET D'UTILISATEUR, PUIS QUE VOUS LES OUBLIEZ, FUJITSU NE POURRA PAS REINITIALISER VOTRE SYSTÈME. VOUS RISQUERIEZ ALORS DE PERDRE DES DONNÉES ET DE DEVOIR REMPLACER VOTRE CARTE SYSTÈME OU VOTRE DISQUE DUR.

Utilitaire de configuration du BIOS

L'utilitaire de configuration du BIOS est un programme qui définit l'environnement de fonctionnement de votre PC Tablette LifeBook. Notre BIOS a été configuré en usine pour des conditions d'utilisation normales. Vous ne devriez donc pas avoir à configurer ni à modifier votre environnement BIOS pour utiliser l'ordinateur.

L'utilitaire de configuration du BIOS permet de configurer :

• Les paramètres de commande des périphériques, notamment les adresses d'entrée-sortie et les lecteurs de démarrage.
• Les paramètres de sécurité des données du système, ce qui comprend notamment les mots de passe.

Accès à l'utilitaire de configuration du BIOS

Pour accéder à l'utilitaire de configuration, procédez de la manière suivante (ou servez-vous du menu TrustedCore tel que décrit à la section suivante):

1 Allumez ou redémarrez votre PC Tablette LifeBook. 2 Pour accéder à l'utilitaire, appuyez sur la touche [F2] lorsque le logo Fujitsu apparait à l'écran. Le menu principal de l'utilitaire de configuration du BIOS s'affichera avec les paramètres courants. 3 Avec la [TOUCHE FLECHEE A DROITE] ou la [TOUCHE FLECHEE A GAUCHE], parcourez les autres menus de configuration et vérifiez/modifiez les paramètres actuels.

Utilisation du menu trustedcore

Lorsque le logo Fujitsu apparait à l'écran, appuyez sur la touche [Entrée] ou cliquez avec le bouton gauche de la souris ou du pavé tactile TouchPad. Le menu TrustedCore s'affichera.

Ce menu fournit des raccourcis vers les menus et écrans d'informations suivants :

• Configuration du BIOS
• Écran de diagnostic
• Menu de la méthode d'amorçage
• Informations relatives aux brevets
• Informations sur le système Poursuivre la procédure d'amorçage

Lorsque vous cliquez sur l'un des choix du menu, le système affiche les renseignements demandés ou exécute l'action correspondante.

Vous sousez aussi invoquer le menu de la procédure d'amorçage en appuyant sur la touche [F12] lorsque le logo Fujitsu apparait à l'écran.

Guide d'information sur le BIOS

Un guide d'information sur le BIOS de votre ordinateur portable est disponible en ligne.

Pour y accéder, veuillez visiter notre site de service à la clientèle et d'assistance à

http://www.computers.us.fujitsu.com/support : sous Online Support (Soutien en ligne),

Sélectionnez User's Guides (Guides d'utilisation). Sélectionnez votre produit, sa série et son modèle, puis cliquez sur [Go]. Sous l'onglet Manuals (Manuels), sélectionnez BIOS Guide (Guide du BIOS).

Démarrage du système

Il est fortement recommandé de ne pas installer de périphérique externe avant que la procédure de démarrage ne soit entièrement terminée.

La première fois que vous allumez votre PC Tablette LifeBook, l'écran affiche le logo Fujitsu. Si vous n'intervenez pas, l'ordinateur charge le système d'exploitation et lance la méthode d'ouverture Windows.

Premier démarrage de windows

LORS DE VOTRE PREMIÈRE INITIALISATION DU SYSTème SOUS WINDOWS, L'ÉCRAN SERA VIDE PENDANT ENVIRON DEUX MINUTES. CELA EST NORMAL. APRES L'INITIALISATION, UNE BOîTE DE DIALOGUE « CONFIGURATION DE WINDOWS » APPARAI T.

IMPORTANT : PENDANT LA PROCÉDURE DE CONFIGURATION, NE DÉBRANCHEZ PAS LE CORDON D'ALIMENTATION, N'APPUYEZ SUR AUCUN BOUTON ET N'UTILISEZ AUCUN PÉRIPHÉRIQUE TEL QUE LA SOURIS, LE CLAVIER OU UNE TÉLÉCOMMANDE.

Pour profiter au maximum de votre système d'exploitation Windows, il vous est suggéré de l'enregistrer lors de sa première utilisation.

1. Premièrement, vous devrez lire et accepter les contrats de licence d'utilisation.

• SI VOUS REFUSEZ D'ACCEPTER LE CONTRAT DE LICENCE, LE SYSTÈME VOUS DEMANDE DE REVOIR LE CONTRAT DE LICENCE ET D'Y LIRE LES INFORMATIONS TRAITANT DU RETOUR DE WINDOWS À SON FABRICANT, OU DE SIMPLEMENT ÉTEINDRE LE PC TABLETTE LIFEBOOK.
• VOUS NE POURREZ L'UTILISER QUE SI VOUS ACCEPTEZ LE CONTRAT DE LICENCE. SI VOUS N'ALLEZ PAS AU BOUT DE CETTE PROCEDURE, VOTRE PC TABLETTE RETOURNERA À L'ÉCRAN DE BIENVENUE WINDOWS, MÊME SI VOUS ESSAYEZ DE L'ÉTEINDRE ET DE LE REDÉMARRER.

2 Vous serez invité à entrer votre nom d'utilisateur et votre mot de passe, puis vous pourrez choisir une icône pour votre compte. 3 L'écran suivant demande de fournir un nom d'ordinateur et vous permet de personnaliser un environnement de bureau. 4 Vous verrez ensuite un écran « Aider à protéger automatiquement Windows » dans lequel le choix par défaut est « Utiliser les paramètres recommandés ». Les deux autres choix sont : « Installer uniquement des mises à jour importantes » et « Demandez-moi plus tard ». Sélectionnez parmi les trois choix. 5 Réglez vos paramètres d'heure et de date sur l'écran suivant. 6 Vous verrez ensuite l'écran « Sélectionnez l'emplacement actuel de votre ordinateur ». Choisissez parmi Domicile, Travail (par défaut) et Lieu public. 7 L'écran « Merci » suit et une offre gratuite de Norton Internet Security est proposée. Plusieurs écrans se suivent pendant que Windows vérifie la performance du système. 8 Windows démarre alors pour la première fois. Conformément aux indications ci-dessus, lors de votre première initialisation du système, l'écran sera vide pendant environ deux minutes. Cela est normal. Durant cette période, ne débranchez pas le cordon d'alimentation, n'appuyez sur chaque bouton et n'utilisez chaque périphérique tel que la souris, le clavier ou une télécommande.

Enregistrement de votre système d'exploitation windows chez microsoft

Après le premier démarrage de Windows, le Centre d'accueil du panneau de configuration apparaît. Si vous ne voyez pas l'icône Enregistrer Windows en ligne dans la fenêtre, cliquez sur « Afficher les xx éléments » (ou « xx » est le nombre de sujets disponibles dans le Centre d'accueil). Cliquez sur [Enregistrer Windows en ligne] et suivez les instructions qui apparaissent pour enregistrer toute copie de Windows.

Enregistrement de votre PC tablette lifebook chez fujitsu

Pour enregistrer votre ordinateur LifeBook, vous pouvez aller sur notre site Internet: http://solutions.us.fujitsu.com/. Pour vous enregistrer en ligne, vous devez avoir un compte valide auprès d'un fournisseur d'accès Internet.

Installation de clickme!

AVANT D'INSTALLER L'UTILITAIRE CLICK ME!, VERIFIEZ SI LE COMMUTATEUR DE RÉSEAU SANS FIL EST À LA POSITION DE MARCHE.

Lors du premier démarrage de votre ordinateur, vous verrez une fenêtre « Paramètres principaux de l'ordinateur ». Cette fenêtre explique les installations qui seront effectuées par l'utilitaire Click Me! Si vous cliquez sur [Exécuter], Click Me! commencera à s'installer. Après avoir cliqué sur le bouton, si une fenêtre « Contrôle de compte d'utilisateur » apparait, il faudra donner votre permission pour continuer. Cliquez sur [Continuer] pour poursuivre. Si vous annulez cette opération, l'icone Click Me! apparaitra sur votre bureau pour une installation future.

IL EXISTE PEUT-ÉTRE DES APPLICATIONS FOURNIES PAR D'AUTRES FABRICANTS OU NE SONT PAS INSTALLÉES PAR L'UTILAIRE CLICK ME! POUR OBTENIR DAVANTAGE DE RENSEIGNEMENTS, REPORTEZ-VOUS AU GUIDE D'INTRODUCTION.

Utilitaire de mise à jour des pilotes fujitsu driver update

Votre système dispose d'un outil pratique appelé Utilitaire de Mise à jour des pilotes Fujitsu (FDU ou Fujitsu Driver Update). Avec FDU, vous pouvez CHOISIR d'aller automatiquement ou manuellement sur le site de Fujitsu pour obtaining les mises à jour recentes de ce système. Pour obtenir davantage de renseignements concernant l'utilitaire FDU, reportez-vous à « Téléchargement automatique des mises à jour de pilotes » en page 134.

Gestion de l'alimentation

Votre PC Tablette Fujitsu LifeBook possède plusieurs dispositifs permettant d'économiser l'énergie des batteries. Certains d'entre eux sont automatiques et ne nécessitent donc aucune intervention. Cependant, d'autres dépendent de paramètres que vous pouvez configurer en fonction de vos conditions d'utilisation, notamment en ce qui concerne la luminosité de l'écran. Les paramètres de gestion interne de l'alimentation peuvent être configurés dans votre système d'exploitation, dans une application intégrée de gestion de l'alimentation ou dans l'utilitaire de configuration du BIOS.

Outre les dispositifs précédents de conservation de l’énergie de la batterie, d’autres moyens sont à votre disposition pour éviter l’épuisement trop facile de votre batterie. Par exemple, vous pouvez créer un profil de conservation de l’énergie approprié, mettre vos ordinateur en mode sommeil lorsqu’il n’exécute aucune opération et vous pouvez limiter l’utilisation des périphériques consommant beaucoup d’énergie. À l’instar de tous les ordinateurs portables alimentés par batterie, vous devez trouver le meilleur compromis entre performance et rendement énergétique.

Commutateur d'alimentation/veille/reprise

Lorsque votre PC Tablette est allumé, vous pouvez utiliser le commutateur veille/reprise pour placer manuellement votre système en mode veille. Assurez-vous alors que l'ordinateur n'est pas en train d'accéder à des données, puis enfoncez et relâchez immédiatement le commutateur d'alimentation/veille/reprise.

Pour « réveiller » l'ordinateur lorsqu'il est en mode sommeil, appuyez de nouveau sur le commutateur veille/reprise. Pour savoir si l'ordinateur est en mode veille, regardez le voyant lumineux d'alimentation. Si le voyant est allumé sans clignoter, l'ordinateur est entièrement fonctionnel. Si le voyant est allumé et qu'il clignote, l'ordinateur est en mode sommeil. Si le voyant est éteint, l'ordinateur est éteint ou en veille prolongée.

Mode sommeil

Lorsque le mode sommeil est activé, Windows conserve le contenu de votre mémoire de système durant la période d’inactivité en maintenant l’alimentation de certains composants critiques. Ce mode est éteint l’unité centrale, l’écran, le disque dur et tous les autres composants internes sauf ceux qui sont nécessaires pour conserver la mémoire du système et permettre son redémarrage.

Votre PC Tablette peut être mis en sommeil de plusieurs façons :

• En appuyant sur le commutateur d'alimentation/veille/reprise (si l'ordinateur est allumé).
• En sélectionnant « Sommeil » après avoir cliqué sur le bouton [Démarrer] puis en cliquant sur la petite flèche située en bas à droite de la fenêtre. Lorsque le délai d'inactivité est atteint.
• En laissant la charge de la batterie descendre au niveau Avertissement de batterie faible.

Dans ces situations, la mémoire de système de l'ordinateur enregistré généralement le fichier sur lequel vous travailliez, des informations sur les applications ouvertes et d'autres données nécessaires aux opérations en cours. Lorsque vous quittez le mode veille, l'ordinateur returnera à l'état où vous l'avez laissé. Pour reprendre l'utilisation de l'ordinateur, vous nevez employer le commutateur d'alimentation/veille/reprise et vous nevez dispose d'une source d'alimentation valide.

SI L'ORDINATEUR UTILISSE L'ALIMENTATION PAR BATTERIE, N'OUBLIEZ PAS QUE LA BATTERIE CONTINUE À SE DÉCHARGER MÉME EN MODE VEILLE, MAIS PLUS LENTEMENT QU'en MODE DE FONCTIONNEMENT NORMAL. - Si VOUS DÉSACTIVEZ LE COMMUTATEUR D'ALIMENTATION/VEILLE/REPRISE, VOUS NE POURREZ PLUS L'UTILISER POUR METTRE L'ORDINATEUR EN MODE SOMMEIL OU EN VEILLE PROLONGÉE (ENREGISTREMENT SUR LE DISQUE). LA FONCTION DE REPRISE DU BOUTON NE PEUT PAS ÉTRE DÉSACTIVÉE. IL EST POSSIBLE QU'AVEC CERTAINES CARTES EXPRESSCARD, VOUS NE PUISSIEZ PAS PLACER L'ORDINATEUR EN MODE SOMMEIL OU EN VEILLE PROLONGEE (ENREGISTREMENT SUR LE DISQUE ). POUR DE PLUS AMPLES INFORMATIONS, CONSULTEZ LA DOCUMENTATION DE VOTRE CARTE EXPRESSCARD. LORSQUE DES CARTES EXPRESSCARD OU DES PERIPHÉRIQUES EXTERNES SONT UTILISÉS, L'ORDINATEUR NE POT RETROUVER EXACTEMENT SON ETAT ANTERIEUR APRES AVOIR ETÉ EN VEILLE PROLONGEE CAR TOUS LES PERIPHÉRIQUES EXTERNES SONT REINITIALISÉS DURANT LA PROCEDURE DE REPRISE DE L'ORDINATEUR. SIVOTRE ORDINATEUR ACCEDE ACTIVEMENT A DES INFORMATIONS AU MOMENT O U VOUS LE METTEZ EN MODE SOMMEIL OU EN MODE VEILLE PROLONGEE, LES MODIFICATIONS AUX FICHIERS OUVERTS NE SERONT PAS PERDUES. LORSQUE VOUS ACTIVEZ LE MODE SOMMEIL, LES FICHIERS SONT LAISSES OUVERTS ET LA MÉOIRE DEMEURE ACTIVE. SI VOUS CHOISISSEZ LE MODE VEILLE PROLONGEE, LA MÉOIRE EST TRANSFERÉE SUR LE DISQUE DURINGNE. - LE PRINCIPAL AVANTAGE DU MODE VEILLE PROLONGEE EST QU'AUCUNE ÉNERGIE N'EST NÉCESSAIRE POUR CONSERVER VOS DONNÉES. CET AVANTAGE EST PARTICULIERÉMENT IMPORTANT SI VOUS COMPTEZ LAISSER VOTRE ORDINATEUR EN VEILLE PENDANT DE LONGUES PÉRIODES. LES PRINCIPaux INCONVÉNIENTS DE LA VEILLE PROLONGEE SONT UNE PLUS LONGUE DUREE DES PROCÉDURES DE MISE EN VEILLE ET DE REPRISE, AINSI QUE LA RÉINITIALISATION DES PÉRIPHÉRIQUES.

Mode veille prolongée (enregistrement sur le disque)

Le mode de veille prolongée enregistre le contenu de la mémoire du système sur le disque dur du PC/Tablette. Cette fonction peut être activée et désactivée.

Activation et désactivation de la fonction de veille prolongée

Dans la configuration par défaut, cette fonction n'est pas activée. Pour activer ou désactiver la fonction de veille prolongée, exécutez les opérations suivantes :

1 Dans le menu Démarrer, ouvre le panneau de configuration et cliquez sur Iicone Options d'alimentation. 2 Puis sélectionnez « Choisir ce que fait le bouton d'alimentation » ou « Choisir ce que fait la fermeture du couvercle », faites votre sélection (Ne rien faire, Sommeil, Veille prolongée ou Arrêt).

Gestion de l'alimentation dans windows

L'icône des options d'alimentation disponible dans le Panneau de configuration Windows vous permet de configurer certains paramètres de gestion de l'alimentation. Par exemple, vous pouvez utiliser les Options d'alimentation pour régler les valeurs de temporisation (délai d'inactivité) afin d'éteindre l'écran et les disques durs selon que l'ordinateur est alimenté par batterie ou par l'un des adaptateurs.

Redémarrage du système

Si votre système est allumé et que vous désirez le redémarrer, vous devez executer les opérations suivantes :

1 Cliquez sur le bouton [Démarrer], puis positionnez le curseur sur la petite flèche située en bas à droite du panneau de droite. 2 Dans la liste, sélectionnez Redémarrer.

SI VOUS ARRÊTEZ VÔTURE ORDINATEUR SANS FERMER WINDOWS OU SI VOUS L'ALLUMEZ MOINS DE 10 SECONDES APRES L'AVOI RARRÉTÉ, VOUS RISQUÉZ DE PROVOUER UNE ERREUR LORS DU PROCHAIN DEMARRAGE DU SYSTème.

Mise hors tension

Avant de mettre l'ordinateur hors tension, assurez-vous que le voyant d'accès au disque dur/lecteur optique est éteint. Si vous arrêtez l'ordinateur alors qu'un disque est en cours d'utilisation, vous risquez de perdre des données. Pour vous assurer que l'ordinateur s'arrête sans erreur, utilisez la procédure d'arrêt Windows.

AVANT DE COUPER L'ALIMENTATION ELECTRIQUE, N'OUBLIEZ PAS DE FERMER TOUS LES FICHIERS, DE QITTER TOUTES LES APPLICATIONS ET D'ARRÊTER VÔTURE SYSTEME D'EXPLOITATION. SI DES FICHIERS SONT OUVERTS LORSQUE VOUS COUPEZ L'ALIMENTATION, VOUS PERDREZ TOUTES LES MODIFICATIONS N'AYANT PAS ÉTÉ ENREGISTRES ET VOUS RISQUÉZ DE CAUSER DES ERREURS DE DISQUE.

Si vous arrêtez votre système depuis Windows, vous permettez à l'ordinateur LifeBook de terminer les opérations en cours, vous lui permettez aussi d'exécuter les opérations de mise hors tension dans le bon ordre et vous évitez les risques d'erreur. La procédure appropriée est la suivante :

1 Cliquez sur le bouton [Démarrer], puis positionnez le curseur sur la petite flèche située en bas à droite du panneau de droite. 2 Dans la liste, sélectionnez [Arrêter].

Si vous comptez entreposer avec PC Tablette pendant un mois ou plus, consultez la section Entretien.

Conformité ENERGY STAR®

Le système Fujitsu est un ordinateur mobile homologué par ENERGY STAR®. En choisissant un ordinateur doté de la première technologie d'économie de l'énergie, vous contribuez à préserver notre environnement pour les générations futures.

Le programme ENERGY STAR a été mis en place conjointement par l'U. S. Environmental Protection Agency (Agence de protection de l'environnement américain), l'U. S. Department of Energy (Département de l'énergie américain), Ressources naturelles Canada, ainsi que d'autres gouvernements dans le monde. Grâce aux pratiques et aux produits éco-efficients que ce programme préconise, il est possible de faire des économies et de protégerr l'environnement.

Dans un contexte où les coûts énergétiques et le réchauffement climatique sont parmi les premières préoccupations des consommateurs, Fujitsu s'engage à proposer des solutions pour les aider à préserver l'énergie et à améliorer la qualité de notre environnement.

Mode sommeil :

Vous remarquerez que d'après la configuration initiale de votre ordinateur, l’écran s’éteint après 15 minutes d’inactivité, et que l’ordinateur lui-même entre en mode sommeil après 20 minutes d’inactivité. Lorsque l’ordinateur entre en mode sommeil, il réduit la vitesse de fonctionnement de toute l’interface de réseau Ethernet. Pour « réveiller » l’ordinateur et le faire sortir du mode sommeil, appuyez sur le commutateur de veille/reprise.

Avantages liés à l'économie d'énergie :

Les ordinateurs portables Fujitsu homologues par ENERGY STAR utilisent environ deux fois moins d’électricité qu’un matériel standard, ce qui permet de diviser la facture d’électricité par deux. Mais ce n’est pas tout, en effet, ENERGY STAR fait également la différence en termes de protection de l’environnement. Saviez-vous qu’un ménage moyen peut émettre deux fois plus de gaz à effet de serre qu’une voiture ordinaire ? Cela s’explique ainsi : lorsque vous manipulez l’interrupteur d’une lampe, que vous faites marcher votre lave-vaisselle ou que vous mettez en route votre PC, vous utilisez de l’énergie, et cela entraîne un surcroît d’émissions de gaz à effet de serre par les centrales électriques. Donc, plus nous économisons l’énergie grâce à l’éco-efficacité, plus nous contribuons à diminuer les gaz à effet de serre et les risques de réchauffement climatique.

Pour de plus amples informations sur cet important programme ENERGY STAR, visitez : www.energystar.gov.

Pour en apprendre plus sur la façon dont Fujitsu soutient la Gestion durable et d'autres activités de protection de l'environnement, visitez la page Internet de Fujitsu Corporate Citizenship à : http://www.computers.us.fujitsu.com/www/content/aboutus/environmental/environment.php

Batterie au lithium

Votre PC Tablette possède une batterie au lithium qui permet le fonctionnement lorsque vous n'avez pas accès à une source d'alimentation externe. Cette batterie est robuste et durable, mais elle ne doit pas être exposée à des températures extrêmes, à des tensions élevées, à des produits chimiques ou à d'autres situations dangereuses.

Si la batterie au lithium est utilisée dans les conditions suivantes, son autonomie peut en être réduite :

• Utilisée à des températures en deçà de 5°C ou au-delà de 35°C (41°F à 95°F). Les températures extrêmes ne diminuent pas seulement l'efficacité du chargement, elles risquent également de provoquer la détérioration de la batterie. Si vous tentez de charger une batterie sous une température ambiantedépassant les seuils de tolérance, vous venez clignoter l'icône de charge en cours sur le tableau de voyants d'état.
• Lorsque vous vous servez d'un dispositif à courant élevé tel qu'un modem, un lecteur optique externe ou un disque dur, l'utilisation de l'adaptateur secteur vous permettra de conserver la durée de vie de la batterie.

NE LAISSEZ JAMAIS UNE BATTERIE DEFECTUEUSE DANS PC TABLETTE. ELLE POURRAIT ENDOMMAGER L'ADAPTATEUR SECTEUR, L'ADAPTATEUR AUTO/AVION DISPONIBLE EN OPTION, LA DEUXIÈME BATTERIE SI VOUS EN POSSEDEDZE UNE OU L'ORDINATEUR LUI-MÉME. UNE BATTERIE ENDOMMAGEE PEUT ÉGÀLEMENT NUIRE AU FONCTIONNEMENT DE L'ORDINATEUR EN UTILISANT TOUT LE COURANT DISPONIBLE.

86 - Batterie au lithium

L'AUTONOMIE REELLE DE LA BATTERIE PEUT VARIER SELON LA LUMINOSITE DE L'ECRAN, SELON LES APPLICATIONS, LES FONCTIONS ET LES PARAMETRES DE Gestion DE L'ALIMENTATION QUE VOUS UTILISEZ, SELON L'ETAT DE LA BATTERIE ET SELON D'AUTRES PREFERENCES QUE VOUS POUVEZ CONFIGURER. L'UTILISATION DU LECTEUR OPTIQUE OU DU DISQUE DUR PEUT ÉGALEMENT AVOIR UN IMPACT SIGNIFICATIF SUR LA DUREE DE VIE DE LA BATTERIE. EN OUTRE, LA CAPACITÉ DE CHARGE DE LABATTERIE DIMINUE AVEC L'usage. Si VOITRE BATTERIE PERD RAPIDEMENT SA CHARGE, REMPLACEZ-LA PARUNE NEUVE. IL EST POSSIBLE QUE DES LOIS FEDERALES, PROVINCIATES OU LOCALES INTERDISENT DE JETER DES BATTERIES DANS LES DECHETS DOMESTIQUES. CONTRIBUEZ À LA PROTECTION DE L'ENVIRONNEMENT ET JETEZ VOUS BATTERIES USÉES CONFORMÉMENT AUX LOIS EN VIGueur. POUR OBTENIR DES INFORMATIONS SUR LE RECYCLAGE ET LA MISE AUX REBUTS DES VIEILLES BATTERIES, CONSULTÉZ LES AUTORITÉS LOCALES OU PROVINCIATES COMPÉTENTE. SI VOUS N'ARRIVEZ PAS À TROUVER CES INFORMATIONS, CONTACTEZ UN PREPÔSE DU SERVICE À LA CLIENTÉLE AU 1-800-8FUJITSU (1-800-838-5487).

Procédure de recharge des batteries

Pour connaître le niveau de charge de votre batterie au lithium principale, vérifiez le voyant de batterie dans le tableau de voyants d'état. Ce voyant change selon le niveau de charge de la batterie.

La batterie au lithium peut être rechargée avec l'adaptateur secteur ou avec l'adaptateur auto/avion. Pour recharger une batterie, assurez-vous qu'elle est bien installée dans le PC Tablette LifeBook et connectez l'adaptateur secteur ou l'adaptateur auto/avion.

ASSUREZ-VOUS QUE LE VOYANT DE BATTERIE EN CHARGE SUR LE TABLEAU DE VOYANTS D'ETAT INDIQUE BIEN LE Niveau DE CHARGE EN COURS.

Puisque les batteries au lithium n’ont aucune effet de mémoire, il n’est pas nécessaire de décharger complètement vos batteries avant de les recharger. La durée de charge sera nettement plus longue si vous utilisez le PC Tablette pendant que la batterie se charge. Si vous désirez charger la batterie le plus rapidement possible, placez your ordinateur en mode sommeil ou éteignez-le pendant que la batterie se charge. (Pour de plus amples informations sur le mode sommeil et la procédure d’arrêt, reportez-vous à Gestion de l’alimentation en page 81).

SI VOUS UTILISEZ DES PERIPHÉRIQUES À FORTE CONSOMMATION D'ENERGIE OU SI VOUS ACCÉDEZ FREQUÉMMENT AU LECTEUR OPTIQUE EXTERNE, LA BATTERIE RISQUE DE NE PAS SE CHARGER COMPLÉTEMENT.

Batterie faible

Lorsque la batterie est faible, le système affiche un avis de batterie faible. Si vous ne prétez pas attention à cet avis de batterie faible, la batterie continue à se décharger jusqu'à ce qu'elle ne puisse plus faire fonctionner le système. Lorsque cela se produit, l'ordinateur se place en mode sommeil. Dans un tel cas, rien ne garantit que toutes vos données seront sauvegardées.

LORSQUE L'AVIS DE BATTERIE FAIBLE APPARAIT, VOUS DEVEZ ENREGISTRER TOUTES VOS DONNÉES ACTIVES ET PLACER VOTRE ORDINATEUR LIFEBOOK EN MODE SOMMEIL JUSQU'A CE QUE VOUS PUISSIEZ DISPOSER D'UNE AUTRE SOURCE D'ALIMENTATION. VOUS DEVEZ CONNECTER LE PLUS RAPIDEMENT POSSIBLE UN BATTERIE CHARGÉE, UN ADAPTATEUR SECTEUR OU UN ADAPTATEUR AUTO/AVION.

LORSQUE L'ORDINATEUR EST EN MODE SOMMEIL, IL DOIT TOUJOURS DISPOSER D'UNE BONNE SOURCE D'ALIMENTATION. SI VOUS RETIREZ TOUTES LES SOURCES D'ALIMENTATION ALORS QUE L'ORDINATEUR EST EN MODE SOMMEIL, TOUTES LES DONNÉES N'AYANT PAS ÉTÉ SAUVEGARDEES SONT PERDUES.

Si l'ordinateur se place en mode « veille car batterie épuisée », le voyant d'état apparait comme si l'ordinateur était en mode sommeil normal. Lorsque l'ordinateur est en mode Veille de batterie épuisée, il est impossible d'en reprendre l'utilisation avant d'avoir connecté une source d'alimentation valide provenant d'un adaptateur ou d'une batterie chargée. Lorsque vous avez connecté une alimentation valide, vous devez ensuite appuyer sur le commutateur d'alimentation/veille/reprise pour reprendre l'utilisation de l'ordinateur.

Lorsque l'ordinateur est en mode veille de batterie épuisée, vos données peuvent être sauvegardées pendant une certaine période, mais si vous ne connectez pas rapidement une source d'alimentation valide, le voyant d'alimentation cesse de clignoter et s'éteint. Vous avez alors perdu toutes les données n'ayant pas été enregistrées. Dès que vous fournissez une source d'alimentation, vous pouvez poursuivre l'utilisation du PC Tablette pendant que la batterie se recharge.

Batterie court-circuitée

Le tableau de voyants d'état comprend un voyant de charge indiquant le niveau de charge disponible de la batterie. Si ce voyant affiche une DEL rouge clignotante, cela signifie que la batterie est endommagée : elle doit donc être remplacée pour éviter qu'elle ne nuise à d'autres composants de votre ordinateur.

Remplacement de la batterie

Si vous achetez une batterie supplémentaire de rechange, vous pourrez remplacer la batterie principale si elle vient à se décharger complètement. Deux méthodes s'offrent à vous pour remplacer votre batterie : le remplacement hors tension et le remplacement sous tension.

Remplacement hors tension

Pour remplacer la batterie alors que le système est hors tension, exécutez les opérations suivantes (figure 36):

1. Trouvez une batterie chargée, prête à l'installation. 2. Arretez l'ordinateur et debranchez l'adaptateur secteur. 3. Poussez les loquets du compartiment de batterie l'un vers l'autre et faites glisser la batterie à l'extérieur. 4. Inserez une nouvelle batterie et appuyez jusqu'à ce que vous sentiez l'enclenchement des loquets. 5. Branchez l'adaptateur secteur et allumez l'ordinateur.

Remplacement sous tension

Pour remplacer la batterie alors que le système est sous tension, exécutez les opérations suivantes :

AVANT D'ENLEVER LA BATTERIE, ASSUREZ-VOUS QUE L'ADAPTATEUR SECTEUR EST BIEN CONNECTÉ. L'ORDINATEUR NE DISPOSE D'AUCUNE BATTERIE TEMPORAIRE POUR FAIRE FONCTIONNER LE SYSTÈME DURANT LE REMPLACEMENT DE LA BATTERIE. SI VOUS N'UTILISEZ PAS L'ADAPTATEUR SECTEUR, VOUS PERDREZ TOUTES LES DONNÉES NON ENREGISTRÉES.

1 Branchez l'adaptateur secteur sur votre ordinateur, puis sur une prise électrique sous tension.

Batterie Loquets de dégagement du compartiment de la batterie

Figure 36. Retrait de la batterie

Suivez les étapes 3 à 5 de la section « Remplacement hors tension »

SI LE CONNECTEUR DE LA BATTERIE AU LITHIUM N'EST PAS BIEN ENFONCE, VOUS RISQUEZ DE NE PAS POUVOIR UTILISER L'ORDINATEUR OU RECHARGER LA BATTERIE.

Figure 37. Installation d'une carte Memory Stick ou SD

Votre PC Tablette LifeBook peut accueillir des cartes Memory Stick et Secure Digital (SD) sur lesquelles vous pouvez stocker et transférer des données vers et à partir de divers dispositifs numériques. Ces cartes utilisent une architecture de mémoire flash, ce qui signifie que vous n'avez pas besoin d'une source d'énergie pour conserver les données.

Les cartes Memory Stick permettent l'enregistrement, le transfert et le partage de contenus numériques, tels que photos, films, sons, voix, données et applications.

Les cartes Secure Digital (SD) sont très similaires aux cartes Memory Stick. Comme les Memory Stick, les cartes SD permettent de stocker des informations et de les transférer sur des appareils très variés : téléphones cellulaires, navigateurs GPS, appareils photo numériques, assistants numériques, etc. Les cartes SD transforment les données rapidement et sollicitent très peu la batterie. Tout comme la carte Memory Stick, la carte SD utilise l'architecture de mémoire flash.

Installation d'une carte memory stick ou SD

Les cartes Memory Stick et SD s'installent dans le lecteur de carte prévu à cet effet. Pour installer une carte Memory Stick ou SD, procédez comme suit :

L'INSERTION OU LE RETRAIT D'UNE CARTE PENDANT QUE LE PC TABLETTE LIFEBOOK EST EN COURS DE DEMARRAGE OU D'ARRÉT PEUT ENDOMMAGER LA CARTE OU L'ORDINATEUR.

N'INSEREZ PAS DE CARTE DANS LA FENTE S'IL Y A DE L'EAU OU TOUTE AUTRE SUBSTANCE SUR LA CARTE, CAR VOUS POURRIEZ ENDOMMAGER DE FAÇON PERMANENTE LA CARTE, VOTRE PC TABLETTE OU LES DEUX.

1 Le guide d'utilisation de la carte mémoire vous indiquera comment l'installer. Certaines cartes pourraient nécessiter que votre ordinateur soit éteint pendant que vous les insérez. 2 Avant d'insérer votre carte, assurez-vous qu'aucune autre carte n'est déjà installée dans la fente. Si une carte s'y trouve, reportez-vous à la rubrique Retrait d'une carte Memory Stick ou SD. 3 Enfoncez la carte dans la fente, étiquette vers le haut. 4 Poussez fermement la carte dans la fente jusqu'à ce qu'elle soit logée dans le connecteur.

Retrait d'une carte memory stick/sd

Pour retirer une carte Memory Stick ou SD, procédez comme suit :

LE GUIDE D'UTILISATION DE LA CARTE MEMOIRE VOUS INDIQUERA COMMENT LA RETIRER. CERTAINES CARTES POURRAIENT NECCESSITER QUE VOTRE PC TABLETTE SOIT EN MODE SOMMEIL OU QU'IL SOIT ETEINT PENDANT QUE VOUS LES RETIREZ.

1 Dans la zone de notification, cliquez sur icône « Retirer le périphérique en toute sécurité ». Dans la liste, mettez la carte en surbrillance, puis cliquez sur Stop. 2 Appuyez sur la carte Memory Stick ou SD pour la déverrouiller. La carte s'éjecte ensuite de la fente pour que vous puissiez la retirer.

Figure 38. Installation/retrait d'une carte ExpressCard

Cartes expresscard

Votre ordinateur LifeBook accepte les cartes ExpressCardTM, lesquelles peuvent exécuter de nombreuses fonctions différentes selon le type de carte que vous installez.

Il existe deux largeurs différentes de cartes ExpressCard : 34 mm et 54 mm. Le connecteur à l'intérieur de la fente est situé sur le côté gauche de la fente. Si vous insérez une carte de 34 mm, assurez-vous de l'aligner avec le côté gauche de la fente.

Pour plus d'informations, réferez-vous aux instructions fournies avec votre(vos) carte(s).

Installation d'une carte expresscard

Les cartes ExpressCard sont à insérer dans la fente prévue à cet effet, située sur le côté gauche de l'ordinateur.

• L'INSTALLATION OU LE RETRAIT D'une CARTE EXPRESSCARD PENDANT LE DEMARRAGE OU L'ARRET DE L'ORDINATEUR PORTABLE PEUT ENDOMMAGER LA CARTE ET/OU L'ORDINATEUR. N'INSÉRZ PAS UNE CARTE EXPRESSCARD DANS LA FENTE S'IL Y A DE L'EAU OU Toute AUTRESUBSTANCE SUR LA CARTE, CAR VOUS POURRIEZ ENDOMMAGER DE FAÇON PERMANENTE LA CARTE, VOTRE ORDINATEUR OU LES DEUX.

IL EST POSSIBLE QUE VOUS DEVIEZ OUVIR RUNE SESSION EN TANT QU'ADMINISTRATEUR OU MEMBRE DU GROUPE DE L'ADMINISTRATEUR AFIN D'EXECUTER CETTE PROCEDURE. SI L'ORDINATEUR EST CONNECTÉ À UN RÉSEAU, LES PARAMÉTRES DE POLITIQUE DU RÉSEAU POURRAIENT ÉGÀLEMENT VOUS EMPERCHER DE COMPLÉTER CETTE PROCEDURE.

Le guide d'utilisation de votre carte ExpressCard vous indiquera comment l'installer. Certaines cartes pourraient nécessiter que votre portable soit éteint pendant que vous les installez.

Pour installer une carte ExpressCard, suivez les étapes ci-après (voir la figure 38):

1 Avant d'insérer votre carte, assurez-vous qu'aucune autre carte n'est déjà installée dans la fente. Si c'est le cas, consultez la rubrique Retrait d'une carte ExpressCard. 2 Si la touche d'éjection est sortie, enfoncez-la jusqu'au déclic. 3 Enfoncez la carte ExpressCard dans la fente, étiquette vers le haut. Si vous insérez une carte de 34 mm, alignez-la avec le côté gauche de la fente. 4 Poussez fermement la carte dans la fente jusqu'à ce qu'elle soit logée dans le connecteur.

Retrait d'une carte expresscard

Le guide d'utilisation de votre carte ExpressCard vous indiquera comment la retirer. Certaines cartes pourraient nécessiter que votre ordinateur portable LifeBook soit en mode sommeil ou qu'il soit éteint pendant que vous les retirez.

• POUR RETIRER LES PÉRIPHÉRIQUES, UTILISZ L'ICONE « RETIRER UN PÉRIPHÉRIQUE EN TOUTÉ SECURITE » DANS LA ZONE DE NOTIFICATION EN BAS À DROITE DE L'ÉCRAN.
• SI LA BOITE DE DIALOGUE INDIQUE QUE LE DISPOSITIF NE POT PAS ETRE RETIRE, VOUS DEVEZ ALORS SAUVEGARDER TOUS VOS FICHIERS OUVERTS, FERMER TOUTES LES APPLICATIONS OUVERTES ET ETEINDRE VOITRE ORDINATEUR.

Pour retirer une carte ExpressCard, exécutez les opérations suivantes :

1 Déverrouillez la carte en appuyant sur la touche d’éjection située à droite de la fente dans laquelle la carte se trouve. Après avoir été enfoncé, le bouton d’éjection sort automatiquement. 2 Appuyez fermement sur la touche une fois encore jusqu’à ce qu’elle soit alignée avec le boîtier de l’ordinateur portable. Cela permettra d’éjecter légèrement la carte hors de la fente, afin que vous puissiez la retirer.

Module de mémoire additionnelle

Votre PC Tablette Fujitsu LifeBook est fourni avec une mémoire dynamique synchrone à haute vitesse et à double débit de 1 Go (SDRAM DDR3-1066), installée en usine. Pour augmenter la capacité mémoire de votre PC Tablette, vous pouvez installer un module (barrette) d’extension mémoire. La mémoire additionnelle doit être un module SDRAM (DIMM) à double rangée de connexions. Pour vous assurer d’avoir une compatibilité à 100%, achetez le module SDRAM uniquement auprès de la boutique virtuelle Fujitsu à l’adresse suivante: www.shopfujitsu.com.

N'ENLEVEZ AUCUNE VIS DU COMPARTIMENT DU MODULE DE MÉMOIRE ADDITIONNELLE À L'EXCEPTION DE CELLES SPECIFIQUÉMENT INDIQUÉES DANS LES DIRECTIVES D'INSTALLATION ET DE RETRAIT CORRESPONDANTES. - LE MODULE DE MÉMOIRE ADDITIONNELLE PEUT ÉTRE FORTÉMENT ENDOMMAGE PAR UNE DÉCHARGE ÉLECTROSTATIQUE (DES). POUR MINIMISER CE RISQUE, VEUILLEZ PRENDRE LES PRECAUTIONS SUIVANTES :

AVANT DE MANIPULER UN MODULE DE MÉMOIRE, TOUCHEZ UN OBJECT METALLIQUE MIS À LA TERRE POUR DECHARGER L'ÉLECTRICITE STATIQUE QUI S'EST ACCUMULÉE DANS VOTRE CORPS. LORSQUE VOUS INSTALLÉZ OU RETIREZ UN MODULE DE MÉMOIRE, TENEZ-LE PAR LE BORD DE FAÇON À NE TOUCHER AUCUN CONTACT NI AUCUNE PUCE. ASSUREZ-VOUS DE NE TOUCHER AUCUNE BORNE DE CONNECTIONN I N AUCUN COMPOSANT INTERNE DE L'ORDINATEUR. LA PEAU DÉGAGE UNE SUBSTANCE HUIEUSE QUI POURRAIT CAUSER UN COURT-CIRCUIT AUX COMPOSANTS. ASSUREZ-VOUS DE METTRE VOTRE SYSTÉME HORS TENSION AVANT D'AJOUTER OU DE RETIRER DES MODULES DE MÉMOIRE. MÉME SI LE SYSTÉME EST EN SOMMEIL OU EN VEILLE PROLONGÉE, DES DONNÉES RISQUENT D'ÊTR PERDUES ET LA MÉMOIRE POURRAIT ÉTRE ENDOMMAGÉE SI LE COURANT QUI ALIMENTÉ LE SYSTÉME N'EST PAS COUPE.

Installation des modules de mémoire additionnelle

1 Coupe le courant de suive ordinateur et débranchez l'adaptateur d'alimentation (adaptateur secteur ou adaptateur auto/avion), le cas échéant. Retirez la batterie. 2 Assurez-vous que tous les couvercles du connecteur sont fermés. 3 Tournez l'ordinateur portable à l'envers et retirez la vis du compartiment du module de mémoire additionnelle. 4 Faites glisser le couvercle en direction du compartiment de batterie, soulevez-le puis retirez-le. (Figure 39).

5 Retirez le module de mémoire additionnelle de sa gaine protectrice antistatique. 6 Alignez le module de mémoire additionnelle avec la pièce vers le haut. Alignez le bord du connecteur du module avec la fente du connecteur dans le compartiment. (Figure 40).

Figure 39. Ouverture du compartiment de mémoire

Figure 40. Installation d'un second module de mémoire

7 Insérez le module de mémoire additionnelle en oblique. Poussez fermement le bord du connecteur du module vers le bas et appuyez sur le connecteur jusqu’à ce qu’il se loge sous la clé de serrage. Vous entendrez un clic lorsque celui-ci sera bien en place. 8 Replacez le couvercle et les vis.

LE MODULE DE MÉMOIRE ADDITIONNELLE N'EST PAS UN ÉLEMENT QUE VOUS RETIREZ DE VOTRE ORDINATEUR DE FAÇON ROUTINIÈRE. APRES L'INSTALLATION, VOUS POUVEZ LE LAISSE EN PLACE JUSQU'A CE QUE VOUS DÉCIDIEZ DE CHANGER LA CAPACITÉ DE MÉMOIRE DU SYSTème.

Retrait d'un module de mémoire additionnelle

1. Exécutez les étapes 1 à 4 de la section « Installation d'un module de mémoire additionnelle ». 2. Tirez les attaches latérales en les orientant vers les côtés pour les éloigner du module. 3. En maintenant les ergots écartés, retirez la barrette en la tirant vers l'extérieur de l'ordinateur. 4. Rangez le module de mémoire additionnelle dans une gaine protectrice antistatique.

Remplacez le couvercle et les vis.

Vérification de la capacité de mémoire

Lorsque vous avez changé la capacité de mémoire du système en remplaçant le module installé par un module plus puissant, assurez-vous que votre ordinateur a reconnu le changement.

• Si vous êtes en mode « Panneau de configuration par catégories », vous pouvez vérifier la capacité de mémoire en cliquant sur [Démarrer] - Panneau de configuration - Système et sécurité - Système - Consulter la capacité de RAM et la vitesse du processeur.
• Si vous êtes en mode d'affichage classique, vous pouvez vérifier la capacité en cliquant sur Démarrer - Panneau de configuration - Système.

Il peut y avoir un écart entre la capacité de mémoire installée et celle qui est affichée. Cette situation peut découler du fait que votre système est configuré avec un contrôleur vidéo Intel Graphics Media Accelerator intégré qui alloue la mémoire système de manière dynamique afin d'accélérer les performances graphiques.

SI LA MÉMOIRE TOTALE AFFICHEE EST INCORRECTE, VÉRIFIÉZ SI LE MODULE DE MÉMOIRE ADDITIONNELLE EST BIEN INSTALLÉ. SI LE MODULE EST BIEN INSTALLÉ MAIS QUE LA CAPACITÉ N'EST TOUJOURS PAS BIEN RECONNUE, CONSULTÉZ LA SECTION DÉPANNAGE EN PAGE 110.

Figure 41. Lecteur optique

Lecteur optique

Plusieurs types de supports peuvent être utilisés avec le graveur de DVD multiformat, également connus sous le nom de « lecteur optique »

Les disques DVD-R et DVD-RW ont une capacité de 4,7 Go (jusqu'à 8,5 Go pour les DVD-R utilisés avec le graveur de DVD multiformat double couche). On ne peut graver qu'une seule fois un DVD-R alors qu'on peut graver à maintes reprises les DVD-RW. Les disques DVD-R et les disques DVD-RW peuvent être lus sur la plupart des lecteurs de DVD. Les disques CD-R et CD-RW peuvent contenir jusqu'à 700 Mo de données. Un disque CD-R ne peut être gravé qu'une seule fois, alors que les disques CD-RW peuvent être gravés à maintes reprises.

Votre système est doté du lecteur optique suivant

Graveur de DVD multiform double couche: Ce lecteur vous permet d'accéder à des films, logiciels et DVD/CD audio, ainsi que de lire et d'écrire sur des disques CD-R, CD-RW, DVD-R, DVD+R, DVD-RW, DVD+RW et DVD-RAM. L'architecture double couche permet d'enregistrer jusqu'à 8,5 Go sur les disques DVD+R.

Logiciels du lecteur multimédia

Grâce au graveur de DVD multiforme double couche et aux logiciels du lecteur multimédia, vous pouvez écouter des films DVD et des CD de musique sur votre ordinateur. Le lecteur multimédia inclut des commandes vous permettant de profiter au maximum des fonctions d'un film DVD, ainsi que des fonctions standard telles que l'avance rapide, marche arrêtée rapide, pause, etc. Grâce à ce lecteur vous pouvez également graver des disques DVD-R/RW, DVD+R/RW ou CD-R/RW.

• NE FAITES FONCTIONNER VOITRE LECTEUR OPTIQUE QUE SI VOTRE ORDINATEUR PORTABLE LIFEBOOK SE TROUVE SUR UNE SURFACE PLATE. L'UTILISATION D'UN LECTEUR LORSQUE LE SYSTEME N'EST PAS À NIVEAU RISQUE D'ENDOMMAGER LE LECTEUR OU D'EMPÉCHER SON FONCTIONNEMENT APPROPRIÉ.
• UNE UTILISATION PROLONGEE D'UN LECTEUR OPTIQUE (NOTAMMENT POUR VOIR UN FILM DVD) RÉDUIRA CONSIDERABLEMENT LA LONGÉVITE DE VOTRE BATTERIE, À MOINS QUE VOUS N'UTILISIEZ UNE SOURCE D'ENÉRIGIE EXTERNE.

Installation d'un disque dans votre lecteur

Pour installer un disque dans votre lecteur optique :

1. Appuyez et relachez la touche d'ejection située à l'avant du lecteur optique afin d'ouvrir le plateau de chargement. Le plateau sortira légèrement du portable LifeBook. 2. Tirez doucement le plateau de chargement jusqu'à ce qu'un disque puisse y être déposé facilement.

VISITEZ REGULIEREMENT LE SITE WEB DE FUJITSU À L'ADRESSE US. FUJITSU. COM/COMPUTERS POUR OBTENIR LES MISES À JOUR DE PILOTES LES PLUS RÉCENTES. - TOUS LES LECTEURS DE DVD LIFEBOOK SONT COMPATIBLES AVEC LES TITRES DE DVD DONT LE NUMERO DE RÉGION EST 1, CORRESPONDANT AU MARCHÉ NORD-AMÉRICAIN. LE NUMéro DE RÉGION EST UN CODE DE RESTRICTION RÉGIONAL DéFINI PAR LE FORUM DES DVD QUI AGIT SELON LES EXIGENCES DE HOLLYWOOD. DIFFÉRENTS CODES RÉGIONAUX SONT ENREGISTrés SUR LES TITRES DE DVD VIDEO POUR PUBLICATION DANS DIFFÉRENTES RÉGIONS À TRAVERS LE MONDE. SI LE CODE RÉGIONAL DU LECTEUR DE DVD NE CORRESPOND PAS AUX CODES RÉGIONAUX DES TITRES, LA LECTURE EST IMPOSSIBLE. VOUS POUVEZ CHANGER LE CODE RÉGIONAL DU LECTEUR DE DVD EN UTILISANT LE MENU PROPRIÉTÉS DU LOGICIEL DE DVD. TOUTEFOIS, VEUILLEZ PRENDRE NOTE QUE VOUS NE POUVEZ CHANGER LE CODE RÉGIONAL QUE QUATRE FOIS. APRES LE QUATRIÉME CHANGEMENT, LE DERNIER CODE RÉGIONAL ENTRE DEVIENT PERMANENT ET NE POT PLUS ÉTRÉ CHANGES.

3 Placez le disque dans le plateau de chargement, l'étiquette vers le haut, avec l’orifice au milieu du disque. Enforcez le disque dans le cercle surelevé situé au centre du plateau. 4 Fermez le plateau de chargement en le poussant doucement jusqu'à ce que vous entendiez un clic.

SI VOUS AVEZ DÉSACTIVÉ LA FONCTION AVIS D'INSERTION AUTOMATIQUE, VOUS DEVREZ FAIRE DEMARRER LE LECTEUR SOIT À PARTIR DU POSTE DE TRAVAIL SOIT AVEC L'EXPLORATEUR WINDOWS, CAR L'ORDINATEUR PORTABLE NE RECONNAîTRA PAS AUTOMATIQUEMENT QUE LE DISQUE A ETÉ CHARGÉ.

Figure 42. Chargement/éjection d'un disque

Retrait d'un disque

1 Appuyez et relachez la touche d’éjection située à l’avant du lecteur optique. Le lecteur s’arrête et le plateau sortira légèrement de l’ordinateur LifeBook. 2 Tirez doucement le plateau jusqu’à ce que le disque puisse en être facilement retiré. 3 Retirez doucement le disque du plateau de chargement. 4 Fermez le plateau de chargement en le poussant doucement jusqu’à ce que vous entendiez un clic.

Ouverture d'urgence du plateau de chargement du lecteur optique

Si le bouton d'éjection ne fonctionne pas, vous pouvez ouvrir le plateau du lecteur média en insérant un trombone ou un outil similaire dans le trou d'éjection situé tout à droite sur le devant du plateau. Redressez une extrémité du trombone et insérez-la doucement dans le trou. Le plateau sortira.

Figure 43. Ouverture d'urgence du plateau

Utilisation des logiciels du lecteur multimédia

SELON VOITRE CONFIGURATION, IL EST POSSIBLE QUE VOITRE SYSTÉME NE DISPOSE PAS D'UN LOGICIEL DE LECTEUR MULTIMÉDA PRÉINSTALLED. SI CELUI-CI N'EST PAS INSTALLÉ, CONSULTÉZ LA DOCUMENTATION ACCOMPAGNANT L'APPLICATION MULTIMÉDA.

Démarrage d'un film DVD

1 Insérez le DVD dans le lecteur optique de l'ordinateur. Si la fonction « Exécution automatique » s'enclenche, ignorez l'étape 2. 2 Lorsque you insérèze un film dans le tiroir de DVD/CD-RW pour la première fois, on you invitera à désirir ce que you aimeriez que le système fasse lorsque les disques sont insérés (par exemple, démarrer automatiquement ou attendre le message-guide). Ce même message s'affichera chaque fois que you insérerez un disque jusqu'à ce que you fassiez votre sélection. 3 Cliquez sur [OK] pour fermer la boîte de dialogue « À propos du lecteur de DVD », et le film commencera.

Ouverture du panneau de configuration du lecteur multimédia

La plupart des DVD-ROM vous permettent de modifier la façon dont le film est visionné et ce que vous aimeriez voir. Pour cela, il suffit d'utiliser le panneau de configuration du lecteur multimédia et la souris.

1 Cliquez à droite sur l’écran du film pour ouvrir le menu déroulant des options. 2 Pour afficher toutes les commandes disponibles, sélectionnez Afficher, puis Lecteur. Vous verrez alors apparaître le panneau de configuration dans le bas de l’écran.

Utilisation du panneau de configuration du lecteur multimédia

Le logiciel du lecteur multimédia vous permet de visionner un film tout comme le fait un magnétoscope à cassettes. Vous pouvez faire une pause, rembobiner, avancer rapidement ou arrêter un film à tout moment.

1 Pour suspendre le film, cliquez sur le bouton d'écran II. 2 Pour faire reculer le film, cliquez sur le bouton « pour revenir jusqu'à un point spécifique de votre choix ou cliquez sur le bouton « pour revenir à l'écran de bienvenue. 3 Pour faire avancer le film, cliquez sur le bouton » pour avancer jusqu'à un point spécifique de votre choix ou cliquez sur le bouton ». pour passer aux crédits de fermeture. 4 Pour arrêter le film, cliquez sur le bouton

Quitter le lecteur multimédia

1 Cliquez sur le bouton × situé dans le coin supérieur droit de la barre de titre. Vous voyez apparaitre une boîte de dialogue du lecteur multimédia. 2 Cliquez sur [Oui] pour arrêter et quitter le film ou sur [Non] pour fermer la boite de dialogue et retourner au film.

Utilisation du lecteur multimédia avec alimentation par batterie

Étant donné que les lecteurs optiques consomment beaucoup d'énergie, la longévité de votre batterie sera considérablement plus courte si vous utilisez continuellement le lecteur optique (notamment pour regarder un film DVD) que lors d'un fonctionnement normal.

LA DUREE D'UN GRAND NOME DE FILMS EST SUPERIEURE A L'AUTONOMIE D'UNE SEULE BATTERIE. SI VOUS REGARDEZ UN FILM DVD AVEC UNE ALIMENTATION PAR BATTERIE, VOUS AUREZ PROBABLEMENT BESOIN D'UNE BATTERIE ADDITIONNELLE CHARGEE OU DE BRANCHER UN ADAPTATEUR SECTEUR DURANT LE FILM POUR POUVOIR LE VOIR EN ENTIER. - UNE BATTERIE SUPPLEMENTaire COMPLÉTEMENT CHARGÉE EST FORTEMENT RECOMMANDÉE SI VOUS PRÉVOYEZ REGARDER DES FILMS DVD AVEC UNE ALIMENTATION PAR BATTERIE. SI VOUS NE POSSEDEDZ PAS UNE BATTERIE SUPPLEMENTaire, VOUS POUVEZ VOUS EN PROCURER UNE SOIT EN LIGNE À HTTP://WWW. COMPUTERS. US. FUJITSU. COM, SOIT EN APPELANT AU 1-877-372-3473.

Pour regarder un film avec une alimentation par batterie :

1 Ayez à votre disposition une batterie supplémentaire chargée à fond ou un adaptateur secteur. 2 Commencez la lecture du film DVD. 3 Lorsque le voyant de batterie faible s'allume, arrêtez immédiatement le film et quittez le lecteur multimédia.

SI VOUS N'ARRÉTEZ PAS LE LECTEUR MULTIMÉDA RAPIDEMENT ET QUE LE PORTABLE LIFEBOOK TENTE DE S'ARRÊTER AUTOMATIQUEMENT (ÉTAT CRITIQUE DE BATTERIE FAIBLE), LE PORTABLE LIFEBOOK S'ETEINDRA DE FAÇON INAPPROPRIÈE. Si CETTE SITUATION SE PRODUIT, VOUS DEVRIEZ EXECUTER UN REDÉMARRAGE À FROID ET SUIVRE LES INSTRUCTIONS, LE CAS ÉCHEANT, QUI VOUS SONT PRÉSENTÉS AVANT QUE LE SYSTème NE REDÉMARRE.

4 Mettez votre ordinateur hors tension et remplacez la batterie déchargée par la batterie supplémentaire chargée à fond. Si vous ne disposez pas d'une batterie supplémentaire, vous pouvez brancher un adaptateur secteur dès que vous VOEZ l'indicateur de faible batterie. 5 Pour reprendre l'utilisation de l'ordinateur, appuyez à nouveau sur le commutateur d'alimentation/veille/reprise. Cette opération n'est pas nécessaire si vous avez connecté un adaptateur secteur sans utiliser le mode veille. 6 Redémarrez your lecteur multimédia et retrouvez l'endroit où vous avez laissé le film, puis continuez à le regarder.

CERTAINS FILMS PLUS COURTS PEUVENT ETRE ENTIÈRÉMEMENT VUS SANS NÉCESSITER DE BATTERIE SUPPLEMENTAIRE OU LE BRANCHÉMENT D'UN ADAPTATEUR SECTEUR. TOUTEFOIS, IL EST PRÉFÉRABLE D'ETRE PRÉT PUISQUE LA LONGÉVITE RÉELLE DE LA BATTERIE PENDANT LE FONCTIONNEMENT DU LECTEUR OPTIQUE NE POT PAS ETRE GARANTIE.

Ports de périphériques

Votre PC Tablette LifeBook Fujitsu et le duplicateur de port optionnel sont équipés de plusieurs ports auxquels vous pouvez brancher des dispositifs externes tels que : lecteurs de disque, claviers, imprimantes, etc.

Prise de réseau local (rj-45) interne

La prise de réseau local interne (RJ-45) est utilisée pour une connexion de réseau local Gigabit Ethernet (10Base-T/100Base-Tx/1000Base-T). Il est possible que vous deviez configurer votre PC Tablette selon les particularités de votre réseau. (pour de plus amples informations sur la configuration de votre réseau, veuillez consulter votre administrateur de réseau). Pour brancher le câble de réseau local, exécutez ces opérations simples :

1 Alignez le connecteur avec l'ouverture du port. 2 Poussez la fiche de connexion dans le port jusqu'à ce qu'elle s'enclenche. 3 Branchez l'autre extrémité du câble sur une prise de réseau local.

Figure 44. Connexion à un réseau local

Connecteur pour duplicateur de ports

Ce connecteur est situé sur le dessous de votre ordinateur, il sert à relier votre PC tablette à un duplicateur de ports (en option). (L'emplacement est indiqué sur la figure 6). Pour savoir comment l'utiliser, consultez la documentation livrée avec le duplicateur.

Ports USB

Les ports Universal Serial Bus 2.0 (USB) vous permettent de connecter divers périphériques USB tels que des tablettes de jeu externes, des dispositifs de pointage, des claviers et/ou des haut-parleurs. Notre PC Tablette est doté de trois ports USB 2.0 : un à gauche et deux à l'arrière.

Pour connecter un dispositif d'interface parallèle, exécutez ces opérations :

1. Alignez le connecteur avec l'ouverture du port. 2. Poussez la fiche de connexion dans le port jusqu'à ce qu'elle s'enclenche.

Figure 45. Connexion d'un périphérique USB

EN RAISON DES CHANGES CONTINUS APPORTÉS À LA TECHNOLOGIE ET AUX NORMES USB, IL EST IMPOSSIBLE DE GARANTIR LA COMPATIBILITÉ DE TOUS LES DISPOSITIFS ET/OU LECTEURS USB.

Port IEEE 1394

Le port 1394 à 4 broches vous permet de connecter des périphériques numériques compatibles avec la norme IEEE 1394. La norme IEEE 1394 facilite l'utilisation, ainsi que les connexions et déconnexions. Ce port permet un taux de transfert pouvant atteindre 400 Mbit/s. Une application tiers pourrait être nécessaire pour faire fonctionner votre périphérique numérique avec un port 1394.

LE PORT 1394 DE CE SYSTÉME UTILISÉ UNE CONFIGURATION À QUATRE BROCHES. SI VOUS COMPTEZ L'INTERFACER AVEC DES PÉRIPHÉRIQUES UTILISANT UNE CONFIGURATION À SIX BROCHES, VOUS DEVRIEZ ALORS ACHER UN ADAPTATEUR.

Pour connecter un périphérique 1394, exécutez ces opérations simples :

1. Alignez le connecteur avec l'ouverture du port. 2. Poussez la fiche de connexion dans le port jusqu'à ce qu'elle s'enclenche.

Figure 46. Branchement d'un périphérique IEEE 1394

Prise d'écouteurs

La prise d'écouteurs permet de connecter des écouteurs ou des haut-parleurs externes amplifiés. Vos écouteurs ou haut-parleurs doivent être munis d'une mini-prise stéreo de 3,5mm (1/8 po). Pour connecter des écouteurs ou des haut-parleurs, executez ces opérations simples :

1. Alignez le connecteur avec l'ouverture du port. 2. Poussez la fiche de connexion dans le port jusqu'à ce qu'elle s'enclenche.

Prise de micro

La prise de microphone permet de connecter un microphone mono externe. Notre microphone doit être muni d'une mini-fiche de connexion mono de 1/8 po (3,5mm) pour qu'il puisse être branché sur la prise microphone de votre PC Tablette. Pour connecter un microphone, exécutez ces opérations simples :

Alignez le connecteur avec l'ouverture du port, puis poussez le connecteur à l'intérieur jusqu'à ce qu'il s'y enclenche correctement.

Port HDMI

Le port HDMI (High-Definition Multimedia Interface, ou Interface multimédia à haute définition) est une interface numérique audio/video permettant de faire transiter des flux de données non compressées. Le HDMI sert à brancher des périphériques numériques compatibles avec votre ordinateur (un téléviseur grand écran et des appareils vidéo, par exemple). Lisez la remarque vous indiquant comment sélectionner le périphérique HDMI à l'aide des raccourcis clavier, en page suivante.

Pour brancher un périphérique HDMI :

1 Alignez le connecteur avec l'ouverture du port. 2 Poussez la fiche de connexion dans le port jusqu'à ce qu'elle s'enclenche.

Figure 47. Branchement d'un périphérique HDMI

Port vidéo externe

Le port vidéo externe ne vous permet de connecter un moniteur externe ou un projecteur ACL. Pour connecter un périphérique vidéo externe, effectuez ces opérations simples :

1 Alignez le connecteur avec l'ouverture du port. 2 Poussez la fiche de connexion dans le port jusqu'à ce qu'elle s'enclenche. 3 Serrez les deux vis de fixation situées de chaque côté du connecteur.

LORSQUE VOUS APPUYEZ SUR LES TOUCHES [FN] + [F10], VOUS POUVEZ CHANGER L'EMPLACEMENT DE L'AFFICHAGE VIDEO. L'ORDRE DES EMPLACEMENTS DEPEND DU TYPE DE PERIPHÉRIQUE(S) VIDEO CONNECTÉ(S) AU SYSTème. CHAQUE FOIS QUE VOUS APPUYEZ SUR CES TOUCHES, VOUS PASSEZ AU CHOIX SUIVANT.

SI VOUS AVEZ UN ÉCRAN À TUBE CATHODIQUE EXTERNE, L'ORDRE SERA LE SUIVANT : ÉCRAN INTERNE -> ÉCRAN CATHODIQUE EXTERNE -> AFFICHAGE SIMULTANÉ -> ÉCRAN INTERNE.

SI IL Y A SEULEMENT UN PERIPHÉRIQUE HDMI CONNECTÉ À VOTRE SYSTÉME, L'ORDRE SERA LE SUIVANT : ÉCRAN INTERNE -> ÉCRAN HDMI -> AFFICHAGE SIMULTANÉ -> ÉCRAN INTERNE.

SI VOUS AVEZ UN ÉCRAN À TUBE CATHODIQUE EXTERNE ET UN PERIPHÉRIQUE HDMI, L'ORDRE SERA LE SUIVANT : ÉCRAN INTERNE -> ÉCRAN CATHODIQUE EXTERNE -> AFFICHAGE SIMULTANÉ ÉCRAN INTERNE ET ÉCRAN CATHODIQUE EXTERNE -> ÉCRAN HDMI -> AFFICHAGE SIMULTANÉ ÉCRAN INTERNE ET ÉCRAN HDMI -> ÉCRAN INTERNE.

SI UN ÉCRAN À TUBE CATHODIQUE ET UN PERIPHÉRIQUE DVI SONT CONNECTÉS AU DUPPLICATE DE PORTS, L'ORDRE SERA LE SUIVANT : ÉCRAN INTERNE -> ÉCRAN CATHODIQUE EXTERNE -> AFFICHAGE SIMULTANÉ ÉCRAN INTERNE ET ÉCRAN CATHODIQUE EXTERNE -> ÉCRAN DVI -> AFFICHAGE SIMULTANÉ ÉCRAN INTERNE ET ÉCRAN DVI -> ÉCRAN INTERNE.

Figure 48. Branchement d'un périphérique vidéo externe

Dépannage

Il est possible que vous rencontriez parfois des problèmes simples de configuration ou d'exploitation pouvant être résolus sur-le-champ, ou des problèmes au niveau d'un périphérique pouvant être résolus en remplaçant l'équipement. Les informations contenues dans cette section vous aident à isoler et résoudre certains de ces problèmes simples et à identifier les pannes qui nécessitent une réparation.

Identification du problème

Si vous éprouvez un problème, consultez la procédure suivante avant d'entreprendre un processus de dépannage complexe :

1 Éteignez votre PC Tablette LifeBook. 2 Assurez-vous que l'adaptateur secteur est connecté à votre ordinateur portable et à une source d'alimentation secteur active. 3 Assurez-vous que toute carte insérée dans la fente pour carte ExpressCard est bien en place. Vous pouvez également enlever la carte de la fente pour vous assurer qu'elle n'est pas la raison de la panne. 4 Assurez-vous que tous les périphériques connectés aux connecteurs externes sont bien branchés. Vous pouvez également déconnecter ces périphériques pour vous assurer qu'ils ne sont pas à l'origine de la panne. 5 Mettez your PC Tablette en marche. Assurez-vous qu'il soit resté hors fonction pendant 10 secondes au moins avant de le remettre en marche.

6 Laissez s'exécuter la procédure d'amorçage. 7 Si le problème n'a pas été résolu, consultez le tableau suivant pour obtenir des renseignements plus détaillés concernant le dépannage.

SI VOUS PRENEZ EN NOTE TOUT CE QUE VOUS ESSAYEZ, LE SERVICE D'ASSISTANCE POURRA VOUS AIDER PLUS RAPIDEMENT EN VOUS DONNANT DES SUGGESTIONS SUPPLEMENTAIRES AU TELEPHONE.

Si vous avez essayé les solutions suggérées par le tableau de dépannage sans succès, communiquez avec le service d'assistance :

Numéro sans frais : 1-800-8Fujitsu (1-800-838-5487)

Courriel: [e-mail]

Site Internet: http://www.computers.us.fujitsu.com/support.

Avant de nous contacter, veuillez avoir les informations suivantes à portée de main pour que notre préposé du service à la clientèle puisse vous venir en aide le plus rapidement possible :

• Nom du produit
• Numéro de configuration du produit
• Numéro de série du produit
• Date d'achat
• Conditions dans lesquelles le problème est survenu
• Texte des messages d'erreur reçus
• Types de périphériques connectés, si applicable

Pour les numéros de série et de configuration, consultez l'étiquette de configuration sous votre ordinateur.

Utilisation du tableau de dépannage

Lorsque vous éprouvez des problèmes avec votre PC Tablette LifeBook, essayez de tracer les symptômes sous la colonne Problème du tableau suivant pour la fonction qui vous cause des problèmes. Vous trouverez une description des causes communes pour ce symptôme sous la colonne Cause possible ; le cas échéant, ce que vous pouvez faire pour corriger la situation se trouve sous la colonne Solutions possibles. Il est possible que certaines causes et solutions possibles ne s'appliquent pas à votre ordinateur.

Tableau de dépannage

Problèmes audio. page 113

Problèmes de périphérique USB... page 116

Problèmes de lecteur optique... page 114

Problèmes de carte ExpressCard.... page 117

Problèmes de duplicateur de ports 115

Problèmes d'alimentation électrique... page 117

Problèmes de disque dur... page 115

Problèmes d'arrêt et de démarrage... page 120

Problèmes de clavier ou de souris 115

Problèmes vidéo. page 122

Problèmes de mémoire. page 116

Problèmes divers. page 124

Problème Cause possible Solutions possibles
Problèmes audio
Aucun son ne sort du haut-parleur incorpore.	Le volume est régé à un niveau très bas.	Réglez le volume de votre ordinateur et de votre système d'exploitation. Pour ce faire, utilisez la combinaison de touches [Fn+F9] sur votre clavier. Si vous appuyez plusieurs fois sur [F9] tout en maintainant la touche [Fn] enforcée, vous augmenterez le volume sonore de votre PC Tablette.
	Le volume logiciel est régé à un niveau trop bas.	Le réglage manuel du volume avec les touches du clavier devrait changer dynamiquement le niveau de volume du système d'exploitation (voir ci-dessus). Si cela ne fonctionne pas, réglez les paramètres de volume dans l'application utilisée.
	Des écouteurs sont branchés sur votre PC Tablette.	Le branchement d'écouteurs désactive le haut-parleur incorpore. Retirez les écouteurs.
	Les paramètres audio du BIOS ne sont pas valides.	Réglez l'utilitaire de configuration du BIOS sur les valeurs par défaut dans le menu Multimedia Device Configuration (Configuration du lecteur multimédia). Voir « Utilitaire de configuration du BIOS » en page 76.
	Un pilote est mal configuré. Le pilote audio peut être installé ou réinstallé à l'aide du CD de pilotes et d'applications livré avec votre LifeBook Fujitsu. Consultez la documentation de votre application et de votre système d'exploitation pour obtenir de l'aide.
	Les haut-parleurs ont été bloqués en utilisant l'icône Volume située dans la zone de notification.	Cliquez sur l'icône Volume dans la zone de notification, en bas à droite de l'écran. (elle ressemble à un haut-parleur). Si la case Mute (Sourdine) est entourée d'un cercle rouge,clinque dessus pour la déselectionner. Vous pouvez aussi utiliser la combinaison de touches [Fn+F3] pour activer ou désactiver le volume. Appuyez sur [F3] en,enfantant la touche [Fn] pour activer ou désactiver la fonction Silence (ou Muet).
Problèmes de lecteur optique (péripérique en option)
L'ordinateur portableLifeBook ne reconnaît pas les DVD/CD-RW/CD-ROM.	Le disque n'est pas bien logé dans le cercle surélevé au centre du lecteur.	Ouvrez le plateau du lecteur optique et réinstallez correctement le disque.
	Mauvais logiciel lecteur de DVD ou chaque logiciel lecteur de DVD installé.	Installez un logiciel de lecture de DVD (Pour de plus amples informations, voir « Logiciels du lecteur multimédia » en page 99.)
	Le tiroir du lecteur optique n'est pas bien fermé.	Appuyez sur le devant du tiroir du lecteur optique jusqu'à ce que le verrou s'enclenché. Si cela ne fonctionne pas, déverrouillez et retirez le lecteur optique modulaire du compartment multifonction, puis réinsérez-le jusqu'à ce qu'il s'enclenché. Cela permet de bien le brancher.
	Un mauvais identificateur d'unité a été utilisé pour le disque.	Vérifiez si l'identificateur d'unité utilisé par l'application est le même que celui utilisé par le système d'exploitation. Lorsque le système d'exploitation démarre à partir d'un DVD/CD, les identifications des lecteurs sont automatiquement ajustées. Veuillez notes que l'identification d'une unité peut être changée avec l'outil Gestion des disques situé dans Outils administratifs->Gestion de l'ordinateur.
	Le DVD/CD-RW/CD-ROM est sale ou défectueux.	Essuyez le disque avec un chiffon de nettoyage doux, puis réinsérez-le. S'il ne fonctionne toujours pas, essayez un autre disque (DVD/CD-RW/CD-ROM) dans le lecteur.
Le voyant d'accès au lecteur optique du tableau de voyageants d'état clignote lorsque le lecteur ne contient pas de disque ou qu'il n'y a pas de lecteur optique installé.	La fonction Windows d'insertion automatique est active et vérifie si un disque est prét à être lu.	Cela est normal. Toutefois, vous pouvez désactiver cette fonction.
Problèmes de duplicateur de ports
Remarque : Assurez-vous d'arrêter votre ordinateur portable LifeBook avant d'ajouter une imprimante au port parallèle du duplicateur de ports.
Le PC Tablette ne fonctionne pas lorsqu'il est installé sur le duplicateur de ports optionnel.	L'adaptateur c.a. du duplicateur de ports n'est pas branché.	Alimentez le duplicateur de ports.
	L'ordinateur n'est pas bien logé dans le duplicateur de ports.	Retirez votre ordinateur et reconnectez-le.
Problèmes de disque dur
Voune ne pouvez pas acceder à votre disque dur.	Un mauvais identificateur d'unité a été utilisé par une application lorsqu'un disque d'amorçage a été utilisé pour démarrer votre ordinateur.	Assurez-vous que la dette d'unité utilisée par l'application est bien celle qu'utilise le système d'exploitation. Lorsque le système d'exploitation est démarré à partir d'un CD, les identifications du lecteur sont ajustées automatiquement.
	Les paramètres de sécurité exigent un mot de passer pour le démarrage du système d'exploitation.	Vérifiez votre mot de passer et vos paramètres de sécurité.
Problèmes de clavier ou de souris
Le clavier intégré ne semble pas fonctionner.	Le PC Tablette est tombé en mode sommeil.	Appuyez sur le commutateur d'alimentation/veille/reprise.
	Your application a verrouillé libre Your clavier.	Essayez d'utiliser votre dispositif de pointage intégré pour redémarrer votre système.
Voune avoir installé un clavier ou une souris externe et il/elle ne semble pas fonctionner.	Votre périphérique externe n'est pas bien installé.	Réinstallez votre périphérique. Voir « Ports de périphériques » en page 105.
	Votre système d'exploitation n'utilise pas le bon pilote pour ce périphérique.	Consultez la documentation du périphérique et du système d'exploitation, puis installez le pilote approprié.
Vous avez connecté un clavier extérieur ou une souris et il/elle semble bloquer le système.	Votre système d'exploitation n'utilise pas le bon pilote pour ce périhérique.	Consultez la documentation du périhérique et du système d'exploitation, puis installez le pilote approprié.
	Votre système s'est planté. Essayez de redémarrer votre système.
Problèmes de mémoire
Dans le panneau de configuration, l'écran Système n'indique pas le montant correct de mémoire installée.	Votre module de mémoire additionnelle n'est pas bien installé.	Enlevez et réinstalléze您的 module de mémoire additionnelle. Voir « Module de mémoire additionnelle » en page 95.
	Votre mémoire est défailleante. Vérifiez les messages de l'auto-diagnostic de démarrage (POST). Voir « Messages de l'auto-diagnostic de mise sous tension » en page 125.
Problèmes de périhérique USB
Votre système ne reconnaît pas le périhérique USB que vous avez installé ou le périhérique ne semble pas fonctionner correctement.	Votre périhérique n'est pas bien installé.	Retirez et réinstallez您的 périhérique. Voir « Ports de périhériques » en page 105.
	Le périhérique a peut-être été installé pendant qu'une application était en exécution, par conséquent votre système ne reconnaît pas son installation.	Fermez l'application et redémarrez vos ordinateur portable.
	Votre périhérique pourrait ne pas-disposer du bon pilote de logiciel actif.	Consultez la documentation relative à votre logiciel et activez le bon pilote.
Problèmes de carte ExpressCard
Une carte insérée dans la fente de carte ExpressCard ne fonctionne pas ou bloque le système.	La carte est mal installée.	Retirez et réinstallé la carte. Voir « Cartes ExpressCard » en page 93.
	La carte a peut-être été installée pendant qu'une application était en exécution et votre ordinateur portable n'a donc pas déetecté son installation.	Fermez l'application et redémarrez votre ordinateur portable.
	Votre logiciel pourrait ne pas-disposer du bon pilote actif.	Consultez la documentation relative à votre logiciel et activez le bon pilote.
Problèmes d'alimentation électrique
Lorsque vous allumez votre PC Tablette, rien ne semble se produit.	La batterie installée est complètement déchargée ouaucun adaptateur de courant(secteur ou d'auto/avion) n'est installé.	Vérifiez le tableau de voyants d'état pour déterminer la présence et l'état de la batterie. Voir « Tableau de voyants d'état » en page 30. Installé une batterie chargée oubranchez un adaptateur d'alimentation.
	La batterie est installée, maiselle est défectueuse.	Vérifiez le tableau de voyants d'état pour déterminer la présence et l'état de la batterie. Voir « Tableau de voyants d'état » en page 30. Si levoyant indique que la batterie est endommagée (court-circuite),retirez-la et passez à une autre source d'alimentation,ou remplacez-la.
Lorsque vous allumezVote PC Tablette, rienne semble se produit.(suite)	La batterie est faible. Vérifiez le tableau de voyants d'etat pour déterminer la présence et l'état de la batterie. Voir « Tableau de voyants d'etat » en page 30. Utilisez un adaptateur d'alimentation en attendant que la batterie se charge ou installez une batterie chargée.
	L'adaptateur secteur ou auto/avion est mal branché.	Vérifiez si votre adaptateur est branché de façon appropriée. Voir « Sources d'alimentation » en page 72.
	L'adaptateur de courant (secteur ou auto/avion) ne reçoit pas d'énergie de la prise secteur, de la prise de siège d'avion ou de l'allume-cigare de voiture.	Branchez le cordon d'alimentation secteur dans une autre prise murale et vérifiez si un interrupteur ou un disjoncteur coupe le courant. Si vous utilisez un adaptateur auto/avion dans un vécicule, assurez-vous que la clè de contact est à la position On (marche) ou Acc. (accessoires).
	L'adaptateur de courant (secteur ou auto/avion) est défectueux.	Essayez un autre adaptorateur d'alimentation.
Votre PC Tablette s'éteint tout seul.	Les paramètres de gestion d'alimentation sont régés à des temporisations (délais d'inactivité) automatiques trop courtes par rapport à vos besoins d'exploitation.	Appuyez sur n'importe quelette touche sur le clavier, ou déplacez vos souris pour restaurer le fonctionnement. Si cela ne fonctionne pas, appuyez sur le commutateur d'alimentation/veille/reprise Vérifiez vos paramètres de gestion d'alimentation, ou fermez vos applications et consultez les propriétés des Options d'alimentation du Panneau de configuration pour ajuster les valeurs de temporisation afin qu'elles répondent moins à vos besoins.
	Vous n'avez pas tenu compte d'un avertissement de batterie faible ; l'ordinateur est donc maintainant en mode « veille car batterie épuisée ».	Installez un adaptateur d'alimentation puis appuyez sur le commutateur d'alimentation/veille/reprise. Voir « Sources d'alimentation » en page 72.
	Votre batterie est défectueuse. Vérifiez l'état des batteries à l'aide du Tableau de voyants d'état. Si la batterie est court-circuitée, replacez-la ou retirez-la. Voir « Tableau de voyants d'état » en page 30.
	Votre adaptateur d'alimentation est tombé en panne ou a perdu sa source d'énergie.	Assurez-vous que l'adaptateur est branché et que la prise est alimentée.
Le PC Tablette ne fonctionne pas lorsqu'il est alimenté uniquement par batterie.	La batterie est épuisée. Remplacez la batterie par une batterie chargée ou branchez un adaptorateur d'alimentation.
	Aucune batterie n'est installée. Installez une batterie chargee.
	La batterie n'est pas bien installée. Vérifiez si la batterie est bien connectée en la réinstallant.
	Votre batterie est défectueuse. Consultez le tableau de voyageurs d'état pour connaître l'état de la batterie et replacez ou retirez la batterie si elle est court-circuitée. Voir « Tableau de voyageurs d'état » en page 30.
La batterie semble se décharger très vite.	Les fonctions d'économies d'énergie sont peut-être désactivées.	Consultez le menu Options d'alimentation du Panneau de configuration pour changer les paramètres en fonction de vos besoin.
	Une des applications que vous exéçutez utilise beaucoup d'énergie en raison d'un accès liéquant à un lecteur ou de l'utilisation d'une carte ExpressCard pour réseau local, d'un dispositif de réseau sans fil ou du dispositif Bluetooth.	Utilisez un adaptateur de courant pour cette application chaque fois que vous le pouvez.
	La luminosité est réglée au maximum.	Réduisez la luminosité. Plus la luminosité est élevée, plus l'écran d'affichage consomme de l'énergie.
	La batterie est très vieille. Remplacez la batterie.
	La batterie a été exposée à des températures élevées.	Remplacez la batterie.
	La batterie est trop chaude ou trop froide.	Rétablissez le PC Tablette à la température d'exploitation normale. L'option de chargement sur le tableau de voyants d'état clignote lorsque la batterie est en dehors de la plage de fonctionnement.
Problèmes d'accret et de démarrage
Le commutateur de veille/reprise ne fonctionne pas.	Le commutateur veille/reprise est désactivé.	Dans le -> Panneau de configuration, cliquez sur -> Options d'alimentation puis sur l'onglet Avancé. Dans la zone Alimentation, sélectionnez l'options « Changer ce que fait le bouton d'alimentation ».
	Il est possible qu'il y ait un conflit entre logiciels.	Fermez toutes les applications et essayez le bouton à nouveau.

121-Depannage

Problème Cause possible Solutions possibles
Le système se met en marche et affiche les informations sur la mise en marche, mais n'est pas en mesure de charger le système d'exploitation.	You'veanzounystemeprotégé qui requiert un mot de passer pour charger votre système d'exploitation.	Assurez-vousd'avoirlebonmotdepassa. Accedez à l'utilitaire de configuration et vérifieles paramétres de sécurité,puis modifiek-lesen conséquence.Voir « Utilitaire de configuration du BIOS » en page 76.
	Les paramètres d'amorçage de l'utilitaire de configuration du BIOS sont incompatibles avec voserconfiguration.	Configuréz la source d'exploitation en appuyant sur la touche [Échap]pendant que le logo Fujitsu est affché sur l'écran ouutilisezla touche[F2],accédezàl'utilitaire de configuration etajustezles paramètresde source à partir du menu Amorçage.Voir « Utilitaire de configuration du BIOS » enpage 76.
	Le disque dur interne n'est pas déteçu.	Essayez de détecter automatiquementle disque dur interne enutilitantelconfigurationdu BIOS.
Un message d'erreur s'affiche sur l'écran durant la procédure d'amorçage.	L'auto-diagnostic de mise sous tension (POST)adetecté un problème.	Consultez les messages de l'auto-diagnostic de démarriage pour déterminer la signification et la gravité du problème. Tous les messages n'indiquent pas des erreurs ; certains sont simplement des indicateurs d'état.Voir « Messages de l'auto-diagnostic de mise sous tension » enpage 125.
VotrecPC Tablettesemblchangier les paramètres de configuration lorsqu'veus le démarrez.	Les modifications que vous avez apportées à la configuration du BIOS n'ont pas étésauvegardéesetyouaveszquittél'utilitaire sans les sauvegarderr.	Assurez-vousde sélectionner l'optionsauvegardersles changements et quitter lorsquyou quitterz l'utilitaire de configuration du BIOS.
	La batterie de rétention du BIOS CMOS fait défaut.	Communiquez avecle service d'assistance concernant les réparations.Cela n'estpas une pièce réparable par l'utilisateur mais elleest censée avoir une durée normale de vie de 3 à 5 ans.
L'écran ne s'allume pas au démarrage ou à la sortie du mode Veille.	You'veanstelléleTableau de sécurité et d'applications du LifeBook.	Consultez les indicateursd'étaboutpour voir si l'icône de sécurité est affichée. Le cas échéant, saisissez notre mot de passase Voir « Tableau de voyants d'établ » enpage 30.
Problèmes vidéo
L'écran d'affichage intégré demeure vide lorsque vous mettez en marche votre PC Tablette.	L'ordinateur portable est régèle pour fonctionner avec un moniteur externe seulement.	Gardez la touche [Fn] enforcée et appuyez sur la touche [F10] pour changer votre sélection et désir où envoyer votre affichage. Chaque fois que vous appuyez sur ces touches, vous passez au besoin suivant. Les可以选择, par ordre, sont : affichage intégré seulement, monitueur externe seulement, affichage intégré et monitueur externe ensemble.
	L'angle de l'affichage et les paramètres de luminosité ne sont pas adaptés à vos conditions d'éclairage.	Déplacez l'écran et actionnez la commande de luminosité jusqu'à ce que vous ayez une visibilité déquarete. Pour régler la luminosité, maintainez la touche [Fn] enforcée et appuyez sur [F6] ou [F7].
	La temporisation d'affichage a été réglée à des intervalles trop courts et vous n'avez pas remarqué que l'écran s'allume et s'éteint souvent.	Appuyez sur une touche du clavier ou déplacez la souris. Si cela ne fonctionne pas, appuyez sur le commutateur d'alimentation/veille/reprise (l'écran d'affichage peut avoir été arrêté par le mode社会发展, veille automatique ou temporisation vidéo).
Le PC Tablette s'est mis en marche en émettant une série de tonalités et votre écran intégré est vide.	L'auto-test de démarrage (POST) a déetecté une défaillance qui ne permet pas à l'écran de fonctionner.	Communiquez avec le service d'assistance.
L'écran devient vide par lui-même après avoir été utilisé.	L'ordinateur portable s'est retrouvé en temporisation video, en mode社会发展 ou en mode veille prolongée car vous ne l'avez pas utilisé pendant un certain moment.	Appuyez sur n'importe qu'elle touche sur le clavier, ou déplacez votre souris pour restaurer le fonctionnement. Si cela ne fonctionne pas, appuyez sur le commutateur d'alimentation/veille/reprise Vérifiez vos paramètres de gestion de l'alimentation, ou fermez vos applications et allez dans le menu Économies d'énergie (ou Options d'alimentation) de l'utilitaire de configuration pour ajuster les valeurs de temporisation afin qu'elle répondent moins à vos besoins. Voir « Utilitaire de configuration du BIOS » en page 76.
	Les temporisations de gestion de l'alimentation peuvent être trop courtes et vous n'avez pas remarquè que l'écran s'est allumé, puis étêt de nouveau.	Appuyez sur n'importe qu'elle touche sur le clavier, ou déplacez votre souris pour restaurer le fonctionnement. Si cela ne fonctionne pas, appuyez sur le commutateur d'alimentation/veille/reprise (l'écran d'affichage peut avoir été arrêté par le mode社会发展, Veille automatique ou temporisation video).
L'écran ne s'allume pas au démarrage ou à la sortie du mode veille.	Le système est protégé par mot de passer.	Vérifiez le tableau de voyants d'état pour vous assurer que l'icône Sécurité clignote. Le cas échéant, entrez votre mot de passer.
L'écran d'affichage ne se ferme pas.	Un corps étranger, tel qu'un trombone, est coïncé entre l'écran et le clavier.	Retirez tous les objets étrangers du clavier.
L'écran affiche des zones claires ousons.	Si ces zones sont très petites et si leur nombre est restreint, cela est normal pour un grand écran ACL.	Ne faites rien.
	Si les zones sont nombreuses ou suffisamment grandes pour perturber vos besoins d'exploitation,	l'écran est défectueux : communique avec le service d'assistance.
L'écran est souvent lorsqu'il fonctionne sur l'alimentation par batterie.	La valeur par défaut de l'utilitaire Gestion de l'alimentation est régée sur Faible luminosité pour économiqueiser l'énergie.	Appuyez sur les touches [Fn] + [F7] pour augmenter la luminosité ou cliquez sur la jauge de la batterie, puis cliquez sur Autres options d'alimentation, et sélectionnez enfin Régler la luminosité de l'écran.
Vous avez connecté un moniteur externe, mais il n'affiche aucune information.	La configuration de votre BIOS n'est pas réglée pour activer votre moniteur externe.	Basculez la destination video en appuyant en même temps sur [Fn] + [F10], ou vérifie la configuration du BIOS et validez librement moniteur externe. Consultez le sous-menu Video Features (Fonctions video) du menu Advanced (Avancé) du BIOS. Voir « Utilitaire de configuration du BIOS » en page 76.
	Voir moniteur externe n'est pas bien installé.	Réinstallé le moniteur. Voir « Port video externe » en page 108.
	Le système d'exploitation n'utilise pas le bon pilote.	Consultez la documentation du pérophérique et du système d'exploitation, puis installez le pilote approprié.
Vous avez connecté un moniteur externe et il ne s'allume pas.	Voir moniteur externe n'est pas compatible avec votre ordinateur portable LifeBook.	Consultez la documentation de votre moniteur, ainsi que les conseils concernant le moniteur externe dans la section Spécifications. Voir « Spécifications techniques du système » en page 145.
Problèmes divers
Un message d'erreur s'affiche sur l'écran durant l'exécution d'une application.	Les applications générent souvent leurs propres messages d'erreur.	Consultez la documentation et l'aide de l'application. Tous les messages n'indiquent pas des erreurs ; certains sont simplement des indicateurs d'état.

Messages de l'auto-diagnostic de mise sous tension

Voici une liste alphabétique des messages d'erreur et d'état que le BIOS Phoenix et/ou votre système d'exploitation peuvent générer ainsi qu'une explication pour chacun d'eux. Les messages d'erreurs sont marqués d'un *. Si un message d'erreur est affiché et ne se trouve pas dans la liste, prenez-le en note et vérifiez-le dans la documentation de votre système d'exploitation (à l'écran et dans le manuel imprimé). Si vous ne trouvez aucune référence au message et que sa signification n'est pas claire, contactez le service d'assistance.

nnnn est la capacité de la mémoire cache du système en kilo-octets testée avec succès par l'auto-test de mise sous tension (ce message apparaîtra seulement si vous avez une carte SRAM installée).

Échéance du test de mémoire étendue à la ligne : xx

La mémoire étendue ne fonctionne pas ou n'est pas bien configurée. Si vous avez installé un module de mémoire additionnelle, vérifiez s'il est bien installé. Si c'est le cas, vérifiez la configuration de Windows pour vous assurer qu'il ne tente pas d'utiliser de la mémoire non disponible, puis communiquez avec le service d'assistance.

nnnn est la capacité de mémoire en kilo-octets qui a été testée avec succès.

Échec du disque fixe n (ou x=1 à 4)

Le disque fixe ne fonctionne pas ou n'est pas bien configuré. Cela pourrait signifier que le type de disque dur identifié dans votre utilisation de configuration ne concorde pas avec le type détecté par l'auto-diagnostic de mise sous tension. Exécutez l'utilitaire de configuration pour vérifier les paramètres du type de disque dur et corrigez-les si nécessaire. Si les paramètres sont corrects et que le message apparaît lorsque vous redémarrez votre système, il pourrait y avoir une grave erreur qui peut vous faire perdre des données si vous continuez. Communiquez avec le service d'assistance.

Type de lecteur a incorrect - exécutez configuration

Type de lecteur de disquette A : mal identifié dans la Configuration. Cela pourrait signifier que le type de lecteur de disquette identifié dans votre utilisateur de configuration ne concorde pas avec le type détecté par l'auto-diagnostic de mise sous tension. Exécutez l'utilitaire de configuration pour corriger cette irrégularité.

Type de lecteur b incorrect - exécutez configuration

Type de lecteur de disquette B : mal identifié dans la Configuration. Cela pourrait signifier que le type de lecteur de disquette identifié dans votre utilisation de configuration ne concorde pas avec le type détecté par l'auto-diagnostic de mise sous tension. Exécutez l'utilitaire de configuration pour corriger cette irrégularité.

Données NVRAM non valides

Problème d'accès à la mémoire NVRAM. Au cas où ce message s'affiche, ce qui est peu probable, vous pourriez avoir certains problèmes d'affichage. Vous pouvez continuer à utiliser votre ordinateur mais vous devriez communiquer avec le service d'assistance pour plus d'informations.

Erreur du contrôleur de clavier

Le test du contrôleur de clavier a échoué. Vous pourriez avoir besoin de remplacer votre clavier ou le contrôleur de votre clavier, mais vous pourriez utiliser un clavier externe en attendant. Communiquez avec le service d'assistance.

Erreur de clavier

Le clavier ne fonctionne pas. Vous pourriez avoir besoin de replacer votre clavier ou le contrôleur de votre clavier, mais vous pourriez utiliser un clavier externe en attendant. Communiquez avec le service d'assistance.

Touché bloquée

Le BIOS a découvert une touche bloquée et affiche le code de balayage pour la touche bloquée. Vous pourriez avoir besoin de remplacer votre clavier mais vous pourriez utiliser un clavier externe en attendant. Communiquez avec le service d'assistance.

Le type de monsieur ne correspond pas au CMOS - exécutez configuration

Le type de moniteur n'est pas bien identifié dans la Configuration. Cette erreur signifie probablement que le BIOS est corrompu. Exécutez l'utilitaire de configuration et réglez tous les paramètres aux conditions par défaut. Si vous obtenez toujours cette erreur, communiquez avec le service d'assistance.

Système d'exploitation introuvable

Le système d'exploitation ne peut pas être localisé ni sur le lecteur A: ni sur le lecteur C:. Accédez à l'utilitaire de configuration et vérifiez si le disque fixe et le lecteur A: sont bien identifiés et si la séquence d'amorçage est bien configurée. Le système d'exploitation devrait être sur le lecteur C: sauf si vous avez changé sensiblement votre installation. Si l'utilitaire de configuration est bien installé, leur disque dur pourrait être corrompu.

Contrôle de parité 1 nnnn

Erreur de parité trouvée dans le bus système. Le BIOS essaye de localiser l'adresse et de l'afficher sur l'écran. S'il n'arrive pas à localiser l'adresse, l'écran affichera ??? Cette défectuosité risque de détruire des données. Communiquez avec le service d'assistance.

Contrôle de parité 2 nnnn

Erreur de parité trouvée dans le bus d'entrée-sortie. Le BIOS essaye de localiser l'adresse et de l'afficher sur l'écran. S'il n'arrive pas à localiser l'adresse, l'écran affichera ??? Cette défectuosité risque de détruire des données. Communiquez avec le service d'assistance.

Affiche après tout message d'erreur récupérable. Appuyez sur [F1] pour continuer le démarrage ou sur [F2] pour accéder à l'utilitaire de configuration du BIOS et modifier la configuration.

Amorçage précédent incomplet - configuration par défaut utilisée

L'auto-diagnostic de mise sous tension précédent n'a pas été complet avec succès. L'auto-diagnostic de mise sous tension a les valeurs par défaut et proposera d'exécuter la Configuration. Si l'erreur précédente a été causée par des valeurs incorrectes et que celles-ci ne sont pas corrigées, le prochain amorcage aura de fortes possibilités d'échouer également. Si l'utilisation des paramètres par défaut ne vous permet pas d'exécuter avec succès la série d'amorcage, vous devriez éteindre le système et communiquer avec le service d'assistance.

Erreur de l'horloge de temps réel

L'horloge de temps réel a échoué le test du BIOS. Une réparation de la carte mère pourrait être nécessaire. Communiquez avec le service d'assistance.

Échéance de la mémoire fantôme RAM au décalage : nnnn

La mémoire fantôme RAM a échoué au décalage nnnn du bloc 64k à partir duquel l'erreur a été détectée. Vous risquez de subir une corruption des données si vous continuez. Communiquez avec le service d'assistance.

nnnn est la capacité de la mémoire fantôme RAM en kilo-octets qui a été testée avec succès.

*Batterie du système épuisée. remplacez-la et exécutez la configuration

La batterie de détention de la mémoire RAM du CMOS BIOS est épuisée. Celle-ci fait partie de votre BIOS et c'est une batterie interchangeable qui requiert l'aide d'un technicien d'assistance pour la changer. Vous pouvez continuer à utiliser libre ordinateur mais vous aurez à utiliser les valeurs par défaut de votre utilitaire de configuration ou à reconfigurer votre utilitaire de configuration chaque fois que vous éteignez votre ordinateur. Cette batterie a une durée de vie prévue de 2 à 3 ans.

Système BIOS double

Système BIOS copié sur la mémoire RAM fantôme.

Total de contrôle du CMOS incorrect - utilisation de la configuration par défaut

La mémoire RAM du CMOS BIOS a été corrompue ou mal modifiée, peut-être par un programme d'application qui change les données stockées dans la mémoire du BIOS. Exécutez la configuration et reconfigurez le système.

Échec de la mémoire RAM système au décalage : nnnn

La mémoire du système a échoué au décalage nnnn du bloc 64k à partir duquel l'erreur a été détectée. Cela peut dire qu'il y a une erreur dans votre mémoire intégrée. Si vous continuez d'utiliser votre ordinateur, vous risquez de corrompre vos données. Communiquez avec le service d'assistance concernant les réparations.

nnnn de la mémoire RAM système accepté

nnnn est la capacité de la mémoire système en kilo-octets qui a été testée avec succès.

Erreur du temporisateur du système

Le test du temporisateur a échoué. L'horloge principale qui fait fonctionner l'ordinateur est défectueuse. Une réparation de la carte mère est nécessaire. Communiquez avec le service d'assistance concernant les réparations.

BIOS vidéo double

Le BIOS video a été copié avec succès dans la mémoire RAM fantôme.

Restaurer vos logiciels pré-installés

L'emplacement de vos applications, pilotes et utilisateurs est déterminé par le système d'exploitation lorsque l'ordinateur est en cours d'utilisation.

Microsoft Windows 2000 Professionnel : Veuillez utiliser les informations contenues dans le manuel « Sauvegarde et restauration des images d'origine et de système » fourni avec votre ordinateur.

Microsoft Windows XP Edition : Veuillez suivre les instructions ci-après.

Le disque de pilotes et de restauration d'applications (PRA) contient des pilotes de périphérique et des utilisateurs Fujitsu (dans des répertoires distincts) propres à la configuration de votre ordinateur et qui doivent être utilisés conformément aux instructions ci-dessous.

SI VOUS AVEZ ACCES À INTERNET, VISITEZ LE SITE D'ASSISTANCE DE FUJITSU à HTTP://WWW.COMPUTERS.US.FUJITSU.COM/SUPPORT POUR CONSULTER LES INFORMATIONS LES PLUS RÉCENTES ET OBTENIR LES DERNIÈRES VERSIONS DES PILOTES AINSI QUE DES CONSEILS SUR LA RESTAURATION ET LA MISE À JOUR DU SYSTÈME.

Réinstallation des applications et pilotes individuels

Le disque de pilotes et applications peut être utilisé pour réinstaller de façon sélective les pilotes et/ou applications qui auraient pu être désinstallés ou corrompus.

IL EST POSSIBLE QUE CERTAINES APPLICATIONS TIERCES GratisITES PRE-INSTALLLEES SUR VOTRE SYSTème NE SE TROUVENT PAS SUR LE DISQUE PRA. LES TOUTES DERNIÈRES VERSIONS DE CES APPLICATIONS PEUVENT ÉTRE TÉLECHARGÉES À PARTIR DU SITE INTERNET DE LEUR FABRICANT.

Pour réinstaller des pilotes et/ou applications :

1 Lancez le système et insérez le disque PRA après que Windows a démarré. Un écran d'installation Fujitsu s'affiche une fois que le disque est inséré. 2 Lorsque vous avez lu le contrat de licence, cliquez sur [J'accepte].

Une fenêtre apparaitra contenant une liste d'applications, de pilotes et d'utilitaires que vous pouvez installer à partir du disque de pilotes et d'applications.

LES COMPOSANTS CITÉS SONT CHROMOCODÉS EN FONCTION DE LEUR ETAT D'INSTALLATION. LE BLEU INDIQUE QUE LE COMPOSANT POT ÉTRE INSTALLÉ. LE VERT INDIQUE QUE LE COMPOSANT DOIT ÉTRE INSTALLÉ SEPARÉMENT. LE GRIS INDIQUE QUE LE COMPOSANT EST DEJA INSTALLÉ (LES ÉLÉMENTS EN GRIS PEUVENT ÉTRE RINSTALLÉS, MAIS AVANT L'INSTALLATION, VOUS RECEVREZ UN RAPPEL VOUS INDIQUANT QUE LE COMPOSANT EST DEJA INSTALLÉ).

4 Dans la liste, cochez tous les composants que vous pouvez installer. Si vous pouvez installer tous les composants, cliquez sur [Sélectionner tout]. Si vous cliquez sur Sélectionner tout, le système sélectionne tous les composants codés en bleu. Les composants en vert et en gris doivent être sélectionnés séparément. 5 Lorsque vous avez sélectionné les composants que vous désirez installer, cliquez sur [Installer les sous-systèmes sélectionnés] ; les composants seront installés. 6 Lorsque les composants sont installés, cliquez sur [OK], puis sur [Oui] lorsqu'on vous demandera si vous voulez redémarrer votre système.

Restauration du système d'exploitation pour les systèmes windows

Le disque d'utilitaires et de restauration contient quatre utilitaires :

• L'utilitaire Restauration vous permet de restaurer le système d'exploitation (SE) de votre ordinateur. Une fois restauré, le SE est le même que celui qui était installé sur le disque dur à l'origine. Après avoir restauré le SE, vous devrez réinstaller les pilotes et les applications à partir du disque de pilotes et de restauration des applications ainsi que de tous disques qui étaient fournis avec l'ordinateur lorsque vous l'avez acheté.
• L'utilitaire Supprimer les données sur le disque dur permet de supprimer toutes les données sur tout disque dur et d'en empêcher leur réutilisation. N'utilise pas l'utilitaire « Supprimer les données sur le disque dur », à moins que vous soyez absolument certain de pouvoir effacer votre disque dur en entier, y compris toutes les partitions. L'utilaire Créer des partitions vous permit de créer une nouvelle partition D: ou de modifier la taille des partitions déjà créées sur votre disque dur. REMARQUE : Si vous créez des partitions ou si vous en modifiez la taille, toutes les données continues sur votre disque dur seront totally supprimées.

L'utilitaire Diagnostics permet à un professionnel de l'informatique de déterminer l'état des périphériques et des composants de système sélectionnés en les soumettant à des tests de diagnostic.

Méthodes pour accéder aux utilitaires

Certaines modèles LifeBook sont déjà dotés des applets Restauration et Utilitaires, pré-installés. Sur d'autres systèmes, il faudra recourir au disque de restauration et d'utilitaires (dans le cas où le disque dur a été formaté). Afin de déterminer la méthode permettant d'accéder à la fonctionnalité Restauration et Utilitaires, suivez les procédures ci-après dans l'ordre.

Comment déterminer si la fonctionnalité restauration et utilitaires est déjà installée

1 Allumez ou redémarrez suive système. Lorsque le logo Fujitsu apparait, appuyez sur la touche [F12]. 2 Dans le menu Amorçage qui apparaît, vérifie si l'option est présente. Si elle n'y est pas, cela signifie que la fonctionnalité doit être utilisée à partir du disque. Reportez-vous alors à « Exécution de la fonctionnalité Restauration et Utilitaires à partir du disque. ». 3 Vous pouvez également utiliser le menu TrustedCore pour savoir si l'utilitaire est pré-charge en mettant l'ordinateur sous tension avec la touche [Entrée] lorsque le logo Fujitsu apparait à l'écran. Le menu TrustedCore apparaitra, et l'option Restauration et Utilitaires s'y affichera.

Exécution de la fonctionnalité restauration et utilitaires à partir du disque dur

1 Avec le curseur, allez en bas de page jusqu'à, puis appuyez sur [Entrée]. 2 Une barre de progression apparaitra en bas de l'écran pendant le transfert des fichiers à partir du disque. 3 Lorsque la boîte de dialogue « Options de restauration du système » apparait, CHOISSEZ une nouvelle configuration de clavier si nécessaire, puis cliquez sur [Suivant]. 4 Lorsque la boîte de dialogue Système d'exploitation apparait, cliquez sur [Suivant]. 5 Si nécessaire, entrez votre mot de passe, puis cliquez sur [OK]. 6 Lorsque la fenêtre Options de restauration du système apparait, cliquez sur « Restauration et Utilitaires »

7 L'écran « Restauration et Utilitaires » apparait avec trois onglets : Diagnostics, Restauration et Utilitaires. Veuillez noter que l'onglet Diagnostics n'est pas pris en charge par certains modèles LifeBook/Stylistic lorsque vous exécutez la fonction Restauration et Utilitaires à partir du disque dur. Pour restaurer le système d'exploitation, insérez le disque « Restauration et Utilitaires » dans le lecteur de CD/DVD et utilisez la fonction « Démarrer la restauration » sous l'onglet « Restauration ». Pour de plus amples informations à propos des onglets, allez à « Onglets Restauration et Utilitaires » en page 133.

Exécution de la fonctionnalité restauration et utilitaires à partir du disque.

POUR POUVOIR UTILISER CE DISQUE, VOTRE SYSTÉME DOIT DISPOSER D'UN LECTEUR POUVANT LIRE DES CD. VOUS DEVEZ DONC BRANCHER UN LECTEUR EXTERNE. POUR PLUS D'INFORMATIONS SUR LES DISPOSITIFS EXTERNES DISPONIBLES, VISITEZ NOTRE SITE INTERNET DE VENTE AU: HTTP://SOLUTIONS. US. FUJITSU. COM/. CE DISQUE PEUT SEULEMENT ETRE UTILISÉ SUR LE SYSTÉME AVEC LEQUÉL IL A'ETÉ ACHETE.

Procédure

Si vous désirez vérifier/changer la priorité d'amorçage (plutôt que de démarrer à partir d'un disque dur ou d'un lecteur de disquette externe), exécutez les opérations suivantes :

1 Lorsque le logo Fujitsu apparait à l'écran, appuyez sur la touche [Entrée] ou cliquez avec le bouton gauche de la souris ou du pavé tactile TouchPad. Le menu SecureCore s'affichera. 2 Dans le menu TrustedCore, Sélectionnez le menu Amorcage. 3 Surlignez l'option CD/DVD. 4 Mettez le disque de restauration et d'utilitaires sur le plateau du lecteur. 5 Cliquez sur [OK]. Une barre de progression apparaîtra en bas de l'écran pendant le transfert des fichiers à partir du disque. 6 Lorsque l'écran Restauration et utilitaires apparaît, trois onglets sont prêts : Diagnostics, Restauration et Utilitaires.

Onglets restauration et utilitaires

Onglet Diagnostics : L'outil de diagnostics est conçu pour être utilisé par des informaticiens professionnels. Il y a peu de chances que you ayez besoin de l'utiliser. Lorsque you sélectionnez des disposits dans la fenêtre Diagnostic et que you cliquez ensuite sur [Exécuter], leurs ci sont soumis à plusieurs tests.

Onglet Restauration : L'onglet Restauration comprend l'outil « Démarrer la restauration ». Rappelez-vous que le processus de restauration supprime toutes les données du disque C:. Si vous décidez d'utiliser l'outil de restauration, assurez-vous d'avoir sauvegardé au préalable toutes les données que vous ne pouvez pas perdre. De même, prenez note que l'ordinateur doit être branché sur le secteur pour exécuter la procédure avec l'outil de restauration. Pour utiliser l'outil Restauration, sélectionnez la fonction « Démarrer la restauration », cliquez sur le bouton [Exécuter], puis suivez les instructions à l'écran.

Onglet Utilitaires : L'onglet Utilitaires comprend trois outils : « Restaurer le système », « Supprimer les données sur le disque dur » et « Créer des partitions ».

• Avec Restaurer le système, il est possible de résoudre les problèmes qui pourraient ralentir le fonctionnement de votre ordinateur ou l'empêcher de réagir. Cet outil vous permet de remettre le système à un état antérieur, cela n'affecte en rien vos documents, images ou autres données personnelles.
• L'utilitaire Supprimer les données sur le disque dur permet de supprimer toutes les données sur votre disque dur et d'en empêcher leur réutilisation. REMARQUE: N'utilise pas l'utilitaire « Supprimer les données sur le disque dur », à moins que vous soyez absolument certain de pouvoir effacer votre disque dur en entier, y compris toutes les partitions.
• L'utilitaire Créer des partitions vous permet de créer une nouvelle partition D: ou de modifier la taille des partitions déjà créées sur votre disque dur. REMARQUE : Si vous créez des partitions ou si vous en modifiez la taille, toutes les données continues sur votre disque dur seront totally supprimées.

Téléchargement automatique des mises à jour de pilotes

Vite système dispose d'un outil pratique appelé Utilitaire de Mise à jour des pilotes Fujitsu (FDU ou Fujitsu Driver Update). Avec FDU, vous pouvez choisir d'aller automatiquement ou manuellement sur le site de Fujitsu pour obtenir les mises à jour récentes de votre système.

L'icône FDU doit apparaître dans la zone de notification en bas à droite de votre écran (faites défiler vous-même sur les icônes pour trouver l'icône appropriée). Si l'icône FDU n'apparaît pas dans cette zone, vous pouvez la lancer à partir de Démarrer -> Tous les programmes, puis en cliquant sur Mise à jour des pilotes Fujitsu (cette opération créera automatiquement l'icône).

Pour appeler le menu FDU, vous pouvez soit faire un clic droit sur l'icone FDU soit maintenir le stylet sur l'icone pendant deux secondes jusqu'à ce que le menu apparaisse. Le menu contient les éléments suivants :

Vérifier les mises à jour maintenant

Permet une recherche manuelle des mises à jour de pilotes. La première fois que vous l'utiliserez, on vous demandera d'accepter un contrat de licence. Après avoir cliqué sur l'icône, l'utilitaire FDU se connectera automatiquement au site Fujitsu pour vérifier les mises à jour et les télécharger. Pendant le processus de téléchargement, l'icône affiche une barre rouge indiquant qu'elle ne peut pas être utilisée pendant que le téléchargement est en cours. Lorsque la mise à jour est terminée, un message apparait pour vous en informer.

Activer les notifications de mises à jour automatiques

Recherches automatiques de nouvelles mises à jour sur une base régulière (environ tous les 3 jours).

Afficher l'historique des mises à jour

Afficher un écran qui présente un historique des mises à jour effectuées par l'utilitaire FDU.

Affiche le numéro de version de l'utilitaire FDU et des informations relatives aux droits d'auteur.

Fichier lisez-moi de l'utilitaire FDU

Affiche le fichier Lisez-moi de l'utilitaire FDU.

Entretien de votre PC tablette lifebook

Si vous prenez soin de votre ordinateur portable LifeBook, vous augmenterez sa durée de vie et sa fiabilité.

Cette section fournit certains conseils relatifs à l'entretien de votre PC Tablette et de ses dispositifs.

LE SYSTÉME CONTIENT DES COMPOSANTS POUVANT ÉTRÉ FORTEMENT ENDOMMAGÉS PAR UNÉ DECHARGE ÉLECTROSTATIQUE (DES). POUR MINIMISER CE RISQUE, VEUILLEZ PRENDRE LES PRECAUTIONS SUIVANTES :

AVANT DE CONNECTER OU DE DECONNECTER VOITRE PC TABLETTE LIFEBOOK (LORSQUE VOUS UTILIZEZ UN DUPLICATEUR DE PORTS), IL EST TOUJOURS RECOMMANDÉ DE TOUCHHER UN OBJECT METALLIQUE MIS À LA TERRE AFIN DE DECHARGER L'ÉLECTRICITE STATIQUE QUI S'EST ACCUMULÉE DANS VOTRE CORPS. ASSUREZ-VOUS DE METTRE VOTRE SYSTÉME HORS TENSION AVANT D'AJOUTER OU DE RETIRER DES COMPOSANTS DU SYSTÉME. MÉME SI LE SYSTÉME EST EN ÉTAT DE SOMMEIL OU DE VEILLE PROLONGÉE, DES DONNÉES POURRAIENT ÉTRE PERDUES ET LA MéMOIRE ENDOMMAGÉE SI LE COURANT QUI ALIMENTÉ LE SYSTÉME N'EST PAS COUPE. LORSQUE VOUS INSTALLLEDZ OU RETIREZ UN MODULE DE MÉMOIRE, TENEZ-LE PAR LE BORD DE FAÇON À NE TOUCHER AUCUN CONTACT NI AUCUNE PUCE. ASSUREZ-VOUS DE NE TOUCHER AUCUNE BORNE DE CONNEXION NI AUCUN COMPOSANT INTERNE DE L'ORDINATEUR. LA PEAU DÉGAGE UNE SUBSTANCE HUILEUSE QUI POURRAIT CAUSER UN COURT-CIRCUIT AUX COMPOSANTS. TOUT ÉQUIPEMENT ÉLECTRIQUE PEUT ÉTRÉ DANGEREUX S'IL EST UTILISÉ DE FAÇON INAPPROPRIÉE. LE FONCTIONNEMENT DE CE PRODUIT OU D'AUTRES PRODUITS SIMILAIRES DOIT TOUJOURS SE FAIRE SOUS LA SUPERVISION D'UN ADULTE. NE PERMETTEZ PAS AUX ENFANTS D'ACCÉDER À L'INTÉRIEUR DE TOUT PRODUIT ÉLECTRIQUE ET NE LEUR PERMETTEZ PAS D'EN MANIPULER LES CÁBLES.

• Votre PC Tablette est durable, mais c'est un appareil électronique sensible. Traitez-le avec respect et précaution.
• Prenez l'habitude de transporter votre ordinateur dans une mallette convenable.
• N'essayez pas de réparer l'ordinateur vous-même. Suivez toujours les instructions d'installation à la dette.
• Gardez-le loin de la nourriture et des boissons.
• Pour protégber votre ordinateur des dommages et optimiser ses performances, gardez toujours les grilles de ventilation dégagées, propres et sans débris. Il est possible que vous deviez les nettoyer périodiquement, selon l'environnement dans lequel vous utilisez l'ordinateur. Pour proté
• Ne placez pas l'ordinateur dans un endroit où les grilles de ventilation pourraient ê
• Si vous renversez par accident un liquide sur votre PC Tablette LifeBook :

1 Éteignez-le. 2 Positionnez-le de sorte que le liquide puisse sortir. 3 Laissez-le sécher pendant 24 heures, ou plus si nécessaire. 4 S'il ne démarre pas une fois sec, contactez le service d'assistance clients.

• N'utilisez pas votre PC Tablette LifeBook Fujitsu dans un environnement très humide (à proximité d'une baignoire, d'une piscine).
• Utilisez toujours l'adaptateur secteur d'origine et des batteries approuvées pour votre ordinateur.
• Evitez d'exposer l'ordinateur au sable, à la poussière et à d'autres matières.
• N'exposez pas tout ordinateur portable à la lumière directe du soleil pendant de longues périodes, car les températures de plus de 60°C (140°F) pourraient l'endommager.
• Gardez les caches des connecteurs et des fentes fermés lorsque ceux-ci ne sont pas en utilisation.
• Ne déposez pas d'objets lourds ou tranchants sur l'ordinateur.
• Si vous transportez votre ordinateur dans un porte-documents, ou toute autre mallette, assurez-vous qu'aucun objet dans l'étui n'appuie sur le couvercle.
• Ne placez jamais votre ordinateur de façon à ce que le lecteur optique supporte le poids du portable.

Nettoyage de votre PC tablett lifebook

• Débranchez toujours la prise électrique (tirez la fiche, pas le cordon).
• Nettoyez votre PC Tablette LifeBook avec un chiffon humide, non pelucheux. N'utilisez pas de solvant ou d'abrasif. Utilisez un tissu doux pour enlever la poussière de l'écran. N'utilisez jamais de liquide lave-vitre.
• Avant de nettoyer ou de désinfecter l'extérieur de votre ordinateur, le clavier ou l'écran ACL, prenez garde à toujours éteindre le système, à débrancher l'adaptateur secteur et à retirer la batterie.

REMARQUE: Dans tous les cas, évitez de mouiller le revêtement de type peu retourné.

Extérieur et clavier de l'ordinateur

Pour nettoyer l'extérieur et le clavier, utilisez l'un des nettoyants suivants :

Kit de nettoyage pour ordinateur portable Office Depot® N° 154-616 - Lingettes Klear Screen® de Meridrew Entreprises - Lingettes de nettoyage 3M CL563

Remarque: Après avoir nettoyé votre système avec l'un de ces produits, faites-le refroidir et retirez les traces de produit à l'aide d'un tissu doux non pelucheux.

Désinfection des ordinateurs lifebook

Nettoyez la surface de l'ordinateur à l'aide d'un tissu doux imbibé d'une solution d'éthanol à 50% ou d'un autre germicide à base d'éthanol homologué par l'EPA (« Environment Protection Agency », ou Agence américaine de protection de l'environnement) en tant que désinfectant hospitalier.

• Si VOUS N'UTILISEZ PAS LES BONS PRODUITS, L'AFFICHAGE DE L'ECRAN ACL OU L'ORDINATEUR LUI-ME ME PEUT EN ÉTRE ENDOMMAGE. POUR SAVOIR COMMENT UTILISER ET MANIPULER CONVENABLEMENT LES PRODUITS NETTOYANTS, PRENEZ GARDE À TOUJOURS CONSULTER LES PROCÉDURES DE NETTOYAGE DU FABRICANT, AINSI QUE LES FICHES TECHNIQUES DE SECURITÉ. N'UTILISZEJ JAMAIS DE NETTOYANTS À BASE ALCALINE, D'AMMONIAQUE, D'ACIDE, OU DE PRODUITS CHIMIQUESE BIOLOGIQUES TELS QUE DISSOLVANTS POUR PEINTURE, ACÉTONE, ALCOOL PROPYLE OU ISOPROPYLE, OU PÉTROLE. LA FINITION DES SURFACES DE L'ORDINATEUR ET LA PELLICULE DE PROTECTION DE L'ÉCRAN ACL POURRAIENT EN ÉTRE ENDOMMAGÉES. N'UTILISEZ JAMAI S D'AIR COMPRIMÉ POUR LE NETTOYAGE DES PC LIFEBOOK ET STYLISTIC.

Nettoyage du filtre anti-poussière

Votre LifeBook est équipédé de ventilateurs qui attirent l'air à l'intérieur pour refroidir les composants internes de l'ordinateur. Selon l'environnement d'utilisation, de la poussière et de la saleté peuvent pénétrer avec l'air. Si elles s'accumulent, elles peuvent nuire au bon fonctionnement du système.

RETIRER L'ADAPTATEUR SECTEUR : AVANT DE RETIRER LE FILTRE, ÉTEIGNEZ LE SYSTÉME AINSI QUE LES PÉRIPHÉRIQUES, ET DEBRANCHÉZ L'ADAPTATEUR SECTEUR. NETTOYAGE DU FILTRE :

• N'UTILISEZ PAS DE DÉTERGENT
• EVITEZ D'ENDOMMAGER LE FILTR, CE RISQUE N'EST PAS COUVERT PAR LA GARANTIE.
• UTILISEZ DES OUTILS EN PLASTIQUE POUR NETTOYER LE FILTRE. LES OUTILS EN METAL OU EN BOIS RISQUENT DE L'ENDOMMAGER.

DES: AVANT DE NETTOYER LE FILTRE, TOUCHER UN OBJECT EN METAL AFIN D'EVACUER L'LECTRICITE STATIQUE QUI S'EST ACCUMULEE DANS VOTRE CORPS. ASSUREZ-VOUS TOUJOURS QUE LE FILTRE ANTI-POUSSIÈRE EST INSTALLÉ AVANT DE METTRE VOTRE SYSTÉME EN MARCHE. DANS LE CAS CONTRAIRE, VOUS RISQUEZ DE CONTAMINER VOTRE SYSTÉME ET DE L'ENDOMMAGER.

1 Éteignez votre ordinateur et débranchez l'adaptateur c.a. 2 Fermez l'écran et tournez l'ordinateur à l'envers. 3 Retirez le filtre en poussant le loquet en direction du filtre, puis soulevez-le et tirez-le vers l'extérieur (Figure 49). 4 Nettoyez soigneusement le filtre ainsi que le conduit d'air. 5 Mettez le filtre à nouveau en place en insérant d'abord une extrémité, puis poussez jusqu'au bout jusqu'à ce qu'il s'enclenche.

Figure 49. Retrait du filtre anti-poussière

Entreposage de votre PC tablette lifebook

• Si vous entreposez votre PC Tablette LifeBook durant un mois ou plus, éteignez-le, chargez complètement les batteries au lithium, puis enlevez-les.
• Rangez votre Fujitsu LifeBook dans un endroit frais et sec. Les températures doivent être maintenues entre -25°C et 60°C (13°F et 140°F).
• Rangez votre ordinateur et les batteries séparément. Si vous rangez votre ordinateur portable alors que la batterie est installée, la batterie se déchargera et sa durée de vie sera réduite. De plus, une batterie défectueuse pourrait endommager votre ordinateur.

• ÉTEIGNEZ TOUJOURS VOTRE ORDINATEUR AVANT DE LE TRANSPORTER ET/OU DE L'EMBALLER. APRES AVOIR ÉTEINT LE SYSTÉME, ATTENDEZ QUE LE PANNEAU DE VOYANTS D'ÊTAT INDIQUE BIEN LE STATUT HORS TENSION (C'EST À DIRE QU'AUCUN VOYANT N'EST ALLUMÉ). IL EST POSSIBLE QUE L'APPAREIL NE SE METTE PAS AUTOMATIQUEMENT EN MODE HORS TENSION OU VEILLE PROLONGEE APRES QUE VOUS AVEZ FERMÉ LE COUVERCLE. CETTE SITUATION PEUT SE PRODUIRE EN FONCTION DES PARAMÉTRES DE SECURITE PAR MOT DE PASSE QUI GÉRENT LA PRE-INITIALISATION DU SYSTème OU D'UNE AUTRE APPLICATION EN COURS D'UTILISATION SUR L'ORDINATEUR. SI VOUS TENTEZ DE TRANSPORTER L'ORDINATEUR SANS L'ETEINDRE, VOUS RISQUEZ DE L'ENDOMMAGER EN LE SOUMETTANT A DES CHOCS OU EN L'AMENANT EN ETAT DE SURCHAUFFE CAR LES GRILLES DE VENTILATION PEUVENT ETRE BLOQUÉES OU OBSTRUÉES.

Voyager avec votre PC tablette lifebook

• Ne transportez pas votre PC Tablette pendant qu'il est en marche.
• Il est recommandé de garder l'ordinateur près de vous pendant votre voyage au lieu de l'enregistrer comme bagage.
• Lorsque vous partez en voyage, apportez toujours avec vous le CD de remise en état du système fourni avec votre ordinateur portable. Si vous éprouvez des problèmes de logiciel d'exploitation pendant votre voyage, vous pourriez en avoir besoin pour trouver la solution au problème.
• Ne faites jamais passer votre ordinateur au détecteur de métal. Faites inspecter votre ordinateur manuellement par le personnel de sécurité. Par contre, le disque dur peut être soumis à un appareil radioscopique. Pour éviter les problèmes, placez votre ordinateur à proximité de l'entrée de l'appareil et retirez-le aussitôt que possible, ou faites-le inspecte teur, alors assurez-vous que vous avez une batterie chargée à disposition.
• Apportez avec vous les adaptateurs de fiches nécessaires lorsque vous voyagez à l'étranger. Vérifiez le diagramme suivant pour déterminer quel adaptateur de fiche vous serait nécessaire ou renseignez-vous auprès de votre agent de voyage.

Type de prise	Emplacement Type de prise Emplacement
	Canada, États-Unis, Mexique, certains pays d'Amérique latine, Japon, Corée, Taiwan, Philippines
	Russia et Communauté des États indépendants (CEI), la plupart des pays d'Europe, certains pays d'Amérique Latine, Moyen-Orient, certains pays d'Afrique, Hongkong, Inde, la plupart des pays de l'Asie du Sud
			Chine, Australie, Nouvelle-Zélande

Entretien de vos batteries

• Manipulez toujours les batteries avec soin.
• Ne court-circuitez pas les terminaux des batteries (c'est-à-dire, ne touchez ent entrer en contact avec de la monnaie, des clés ou d'autres objets métalliques. Cela pourrait causer une explosion ou un incendie. Il ne faut jamais laisser tomber, percer, désassembler, abîmer ou incinérer une batterie.
• Rechargez les batteries uniquement selon les instructions de ce manuel et seulement dans des endroits aérés.
• Ne laissez pas les batteries dans des endroits chauds pendant plus d'une journée ou deux. Les grandes chaleurs risquent de raccourcir la durée de vie de votre batterie.
• Ne rangez pas la batterie pendant plus de 6 mois sans la recharger.

Augmenter la durée de vie des batteries

• Alimentez votre PC Tablette avec l'adaptateur secteur ou l'adaptateur d'auto/avion optionnel chaque fois que vous le pouvez.
• Si votre ordinateur portable fonctionne sur l'alimentation par batterie pendant toute une journée, branchez-le sur l'adaptateur secteur durant la nuit pour recharger la batterie.
• Gardez la luminosité au niveau le plus bas possible.
• Réglez la gestion de la consommation d’énergie pour une durée de vie maximale de la batterie. Lorsque votre PC Tablette est allumé et que vous ne l’utilisez pas, mettez-le en mode sommeil.
• Limitez votre accès au lecteur multimédia.
• Désactivez la fonction de notification d'insertion automatique du lecteur média.
• Éjectez les cartes ExpressCard lorsqu'elles ne sont pas utilisées.

Entretien de votre lecteur multimédia (dvd/cd/cd-r)

Les disques multimédias sont des dispositifs précis qui fonctionneront de manière fiable si vous en prenez bien soin.

• Rangez toujours vos disques multimédias dans leurs étuis lorsqu'ils ne sont pas utilisés. Tenez always has a good time with his friends.
• Évitez de ranger les disques multimédias dans des endroits où les températures sont extrêmes.
• Ne courbez pas les disques multimédias, ne les rayez pas et ne déposez pas d'objets lourds par-dessus.
• Ne renversez pas de liquide sur les disques multimédias.
• Ne laissez pas la poussière s'accumuler sur les disques multimédias.
• N'écrire jamais sur la surface de l'étiquette avec un stylo à bille ou un crayon. Utilisez toujours un crayon-feutre.
• Si un disque subit un changement soudain de température, il est possible qu'une condensation se forme sur la surface. Essuyez l'humidité avec un chiffon doux et non pelucheux, puis laissez le disque sécher à température ambiante. N'UTILISEZ PAS de sèche-cheveux ou d'autre appareil chauffant pour sécher les disques multimédia.
• Si un disque est sale, utilisez seulement un nettoyant pour DVD/CD ou essuyez-le avec un chiffon doux, propre et non pelucheux : commencez par le bord intérieur et essuyez en direction du bord extérieur.

Entretien du lecteur optique

Votre lecteur optique est durable, mais vous devez en prendre soin. Veuillez faire attention aux points suivants :

• Le lecteur fait pivoter le disque compact à une vitesse très élevée. Lorsqu'il fonctionne, évitez de le déplacer ou de le soumettre à des chocs ou à des vibrations.
• Évitez d'utiliser ou de ranger le lecteur dans un endroit où il serait exposé à des températures extrêmes.
• Évitez d'utiliser ou de ranger le lecteur dans un endroit humide ou poussiéreux.
• Évitez d'utiliser ou de ranger le lecteur à proximité d'aimants ou de dispositifs qui génèrent de forts champs magnétiques. Ne utilisez pas et ne rangez pas le lecteur dans des endroits exposés à des chocs ou à des vibrations.
• Ne désassemblez pas ou ne démontez pas le lecteur optique. L'usage d'un nettoyant spécial pour lentilles est recommandé pour l'entretien du lecteur.

Entretien de vos cartes

Les cartes ExpressCard sont durables, mais vous devez en prendre soin. La documentation fournie avec toute carte vous donnera des renseignements spécifiques, mais vous devriez aussi faire attention aux points suivants :

• Pour les protégerez de la poussière et de la saleté, rangez vos cartes dans leur étui de protection lorsqu'elles ne sont pas installées sur votre PC Tablette LifeBook.
• Évitez toute exposition prolongée aux rayons du soleil ou à une chaleur excessive.
• Gardez les cartes au sec.
• Ne fléchissez pas ou ne courbez pas les cartes et n'y placez pas d'objet lourd.
• Ne faites pas entrer par force une carte dans une fente.
• Évitez de faire tomber les cartes ou de les exposer à des vibrations excessives.

Spécifications techniques du système

Cette partie présente les spécifications techniques du matériel et de l'environnement de votre PC Tablette LifeBook Fujitsu. Selon les configurations, les spécifications techniques peuvent varier.

Étiquette de configuration

L'étiquette de configuration qui est située sur le dessous de votre PC Tablette comporte des informations spécifiques à propos des options que vous avez choisies pour votre ordinateur. Voici un exemple d'étiquette de configuration :

145 - Spécifications techniques du système

Microprocesseur

Nouveaux Processeurs Intel® Core™ (reportez-vous à l'étiquette du système pour connaître la vitesse du processeur)

Puce

• Mobile Intel® QM57 Express
• Platform Control Hub (PCH)

Mémoire système

• Module mémoire vive à double canal SDRAM DDR3 1066 MHz
• Deux fentes mémoire DIMM avec possibilité de mise à niveau jusqu'à 8 Go de mémoire totale (4 Go x 2).

Mémoire cache

Jusqu'à 4 Mo de mémoire cache L3 intégrée (selon l'UC).

Vidéo

Écran couleur plat TFT rétroéclaire à DEL et à matrice active, avec possibilité d'affichage simultané sur deux moniteurs.

Modèle XGA crystal view de 12,1 po

• Interne : Résolution 1 280 x 800 pixels, 16 mIn couleurs
• Externe: Résolution 1920 x 1200 pixels, 16 millions couleurs
• En simultané: Résolution 1280 x 800 pixels, 16 millions couleurs

Mémoire vive vidéo

Graphiques Intel® HD avec fréquence dynamique. Distribution automatique de puissance informatique à l'UC et aux applications graphiques ayant besoin d'un surplus de puissance atteindre 20% en plus.

Numériser

Selon la configuration de votre système, l'une de ces options de numérisation est disponible :

• Numériseur actif (fonctionne avec le stylet actif), ou
• Numériqueur double, complétant le numériqueur actif et le pavé tactile à technologie capacitive (impulsion par le stylo actif et impulsion par le doigt).

Audio

• Codec Realtek ALC269 avec système audio haute définition (HD)
• Ecouteurs: Ecouteurs stéreo/sortie audio, 3,5 mm, 1V_rms ou moins, impédance minimale de 32 ohms
• Microphone: Prise de microphone stéreo, 3,5 mm, 100mV_pp ou moins, impédance minimale de 10 Kohms
• Deux haut-parleurs intégrés de 25mm× 16mm, d'une puissance de O,6 W
• Deux microphones numériques intégrés

Disque dur

Tampon de données ATA en série; 9,5 mm (2,5 po) résistant aux chocs, avec Capteur de chocs. La capacité et la vitesse du disque dur sont déterminées par la configuration du système.

Péripatétiques de baie modulaire

L'un des périphériques suivants est déjà installé :

• Graveur de DVD multiformat double couche : CD-ROM 24x, CD-R 24x, CD-RW 10x, DVD-ROM 8x, DVD-RAM 5x, DVD +/-R 8x, DVD +/-R 4x (DL), DVD-RW 6x, DVD+RW 8x
• Batterie de base modulaire
• Volet réducteur de poids

Dispositif de pointage intégré

Boutons de commande du curseur TouchPad avec zone intégrée pour le défilement

Communications

• Réseau local Gigabit (ou Giga-octet) : Intel 82577LM 10/100/1000 Gigabit Ethernet LAN
• Réseau local sans fil : Carte intégrée Intel® Centrino® Advanced-N 6200 (a/b/g/n, 2 x 2), en option ou Atheros XSPAN 802.11bgn
• Bluetooth : Périphérique Bluetooth en option V2.1 pour communications personnelles sur réseau local sans fil
• WWAN: Réseau étendu sans fil en option

Caméra web

Webcam optionnelle de 2.0 mégapixels, intégrée Platform.

Sécurité

Puce Trusted Platform Module (TPM) : Le LifeBook T730 est pourvu d'une puce Trusted Platform Module (TPM), installée pour plus de sécurité sur le système.

Verrouillage antivol : Fente pouvant être utilisée pour installer un dispositif antivol.

Capteur d'empreintes digitales : Le capteur d'empreintes digitales utilise des données biométriques pour s'assurer que seule une personne ayant enregistré une empreinte peut accéder au système.

Soutien iAMT (utilisation de la technologie Intel @vPro™) : La technologie Intel vPro est un ensemble de fonctionnalités associées permettant d'accéder à distance à un ordinateur, par fil ou sans fil. Cette technologie peut être utilisée que l'ordinateur soit allumé ou non, elle facilite la tâche de l'administrateur, améliore la sécurité et réduit les coûts en permettant l'accès hors site.

Sur le PC tablette lifebook :

• Lecteur de carte ExpressCard
• Lecteur de carte MemoryStick/SD
• Connecteur analogique D-SUB à 15 broches pour moniteur VGA externe (cf. Spécifications techniques d'affichage)
• Trois connecteurs USB 2.0 (Universal Serial Bus) pour périphériques en entrée/sortie
• Une prise d'entrée c. c.
• Une prise IEEE 1394 (à 4 broches)
• Un connecteur de réseau local (RJ-45) Un port HDMI
• Port de connexion (à 100 broches pour assurer la connexion avec le duplicateur de ports)
• Une prise écouteur stéreo
• Une prise microphone stéréo/entrée audio

Sur le duplicateur de ports en option :

• Connecteur D-SUB 15 broches pour moniteur VGA externe
• Quatre connecteurs USB 2.0 pour périphériques d'entrée/sortie
• Un connecteur de réseau local (RJ-45)
• Une entrée cc.
• Un connecteur DVI-D
• Un connecteur de sortie écouteurs

Clavier

Clavier intégré avec toutes les fonctions de claviers compatibles PS/2 de 101 touches.

• Nombre total de touches : 84
• Touches de fonction : Touches F1 à F12 avec une touche Fn pour fonctions étendues

Spécifications techniques du système

• Deux touches Windows : Une touche Démarrage, une touche Applications
• Pas de touche : 19 mm ; course : 3,0 mm
• Dispositif de pointage TouchPad intégré avec deux boutons gauches, deux boutons droits et une zone de défilement
• Repose-main intégré
• Résistant aux éclaboussures
• Prise en charge de clavier/souris USB externe

Batterie

• Batterie rechargeable standard au lithium, 6 accumulateurs; 10,8V; 5200mAh
• Batterie rechargeable en option au lithium, 6 accumulateurs; 10,8V; 3800mAh

Adaptateur secteur

Autodetection 100-240 V c. a., fournissant 19 V c. c.; 4,22 A; 80 W au portable LifeBook, y compris un câble c. a.

Gestion de l'alimentation

Conforme à la norme ACPI (Advanced Configuration and Power Interface, ou Interface avancée de configuration et de gestion de l’énergie)

Dimensions générales

Environ 297mm de largeur x 233 mm de profondeur x 39 mm d'épaisseur (11,69 po x 9,17 po x 1,54 po). La hauteur comprend les pattes en caoutchouc.

Poids

Ecran large, numerateur actif avec réducteur de poids - 1,79 kg (3,95 lb)

Ecran large, numériqueur actif avec lecteur optique: 1,96 kg (4,32 lb)

Ecran standard, numériqueur actif double avec lecteur optique: 2,07kg (4,56 lb)

Température

Utilisation: à 35°C (41^ à 95^). Stockage: -15° à 60°C (5^ à 140^)

Humidité

Utilisation: 20% à 85% d'humidité relative, sans condensation Stockage: 8% à 85% d'humidité relative, sans condensation

Altitude

Utilisation: 3048m (10 000 pieds) maximum

Accessoires préférés des utilisateurs

Pour commander des accessoires Fujitsu ou obtenir des renseignements supplémentaires, visitez le site www.shopfujitsu.com ou composez le 1-800-FUJITSU.

Logiciels pré-installés

Selon votre système d'exploitation pré-installé, votre ordinateur est livré avec des logiciels inclus afin de vous permettre d'écouter des fichiers audio et de visionner des fichiers vidéo de formats divers. De plus, un logiciel de transfert de fichiers et un logiciel anti-virus sont fournis.

LA LISTE SUIVANTE ENONCE LES PROGRAMMES QUI PEUVENT ETRE INSTALLÉS SUR VOTRE ORDINATEUR. CES PROGRAMMES PEUVENT ETRE DIFFÉRÊNTS EN FONCTION DU SYSTÉME D'EXPLOITATION ET DE LA CONFIGURATION.

151 - Spécifications techniques du système

• Adobe Reader Norton Internet Security™ (essai gratuit de 60 jours)
• CyberLink PowerDirector
• CyberLink PowerDVD
• CyberLink MakeDisc (modèles Windows 7 uniquement)
• CyberLink YouCam
• Roxio Creator
• OmniPass (application de reconnaissance des empreintes digitales) Utilitaire de mise à jour des pilotes Fujitsu Driver Update

Selon la configuration de votre système, l'un des programmes suivants sera installé :

Microsoft Office Starter 2010 (32 bits) et Microsoft Windows Live Essentials ; ou Microsoft Office Ready avec Office Assistant

Apprendre à utiliser vos logiciels

Tous les systèmes d'exploitation et la plupart des logiciels d'application ont des tutoriels intégrés lors de leur installation. Nous vous recommandons vivement de passer en revue le tutorial avant d'utiliser une application.

Guides

Sont compris dans votre PC Tablette, les guides d'utilisation pour votre système d'exploitation et les autres applications pré-installées. Tous les manuels non fournis avec votre ordinateur sont disponibles via le menu Aide de l'application concernée. Nous vous recommandons de passer en revue ces guides d'utilisation pour obtenir des informations sur l'utilisation des logiciels.

Adobe Reader permet de consulter et d'imprimer des fichiers PDF sur toutes les plateformes informatiques courantes.

Votre LifeBook est livré avec une version d'essai de 60 jours de Norton Internet SecurityTM de Symantec. La suite Norton Internet Security fournit des outils pour protéger votre système des virus, des pirates, des logiciels espions et du pourriel. Il aide à la protection des données actuelles sur votre disque dur contre toute infection ou destruction. La version d'essai est activée après acceptation du contrat de licence du logiciel. Après 60 jours, vous devrez vous procurer un abonnement auprès de Symantec pour pouvoir télécharger les signatures de virus, de logiciels espions et de pourriel les plus récentes.

Cyberlink makedisdisc

(Systèmes Windows 7 uniquement) CyberLink MakeDisc vous permet de graver des données, des photos et des vidéos sur des CD ou des DVD.

CyberLink Powerdvd

CyberLink PowerDVD vous permet de réaliser et d'éditer des films personnels et des présentations sur disques.

La webcam intégrée CyberLink YouCam vous permet de prendre des photos ou des films, d'y ajouter des effets spéciaux, et de les partager sous divers formats ou par l'intermédiaire de réseaux sociaux.

CyberLink PowerDirector

CyberLink PowerDirector vous permet d'éditer et d'améliorer vos vidéos en les agrémentant notamment d'effets spéciaux.

Roxio Creator vous permet de graver facilement des CD ainsi que d’organiser, d’éditer et de partager des photos numériques, de la musique, des données, ou des vidéos.

OmniPass (application de reconnaissance des empreintes digitales)

Le capteur d'empreintes digitales utilise le logiciel Softex OmniPass qui fournit des fonctions de gestion de mot de passe aux systèmes d'exploitation Microsoft Windows. OmniPass vous permet d'utiliser un « mot de passe principal, ou maître » pour toutes les applications Windows et mots de passe en ligne, avec une interface d'utilisateur conviviale permettant de gérer en toute sécurité les mots de passe, les utilisateurs et les identités multiples pour chaque utilisateur.

Utilitaire de mise à jour des pilotes fujitsu driver update

L'utilitaire Fujitsu Driver Update (FDU) est fourni avec votre système. Avec FDU, vous pouvez choisir d'aller automatiquement ou manuellement sur le site de Fujitsu pour obtenir les mises à jour récentes de cette méthode. Voir « Téléchargement automatique des mises à jour de pilotes » en page 134.

Logiciels microsoft

Selon la configuration de votre système, nous avons préinstallé dans votre système soit Microsoft Starter 2010 et Microsoft Windows Live Essentials, soit Microsoft Office Ready avec Office Assistant, conformément aux indications ci-dessous.

Microsoft Office Starter 2010 est une suite logicielle comprenant les versions simplifiées de Word 2010 et d'Excel 2010 avec des publicités. Microsoft PowerPoint, Microsoft Outlook et Microsoft Publisher ne sont pas fournis. Pour activer la version intégrale d'Office sur votre ordinateur, vous devrez acheter un disque Office 2010, la carte de clé produit (PKC ou Product Key Card), ou désirer une des suites complètes de Microsoft Office 2010.

Fujitsu propose une carte de clé produit pour les éditions Famille et Étudiant 2010 et Famille et Entreprise 2010 de Microsoft Office (32-bit). Il vous suffit de saisir la clé produit et c'est parti! Vous pouvez aussi acheter la suite complète de Microsoft Office 2010 chez un revendeur informatique ou en ligne sur le site de Microsoft.

Microsoft office ready avec office assistant

Avec les ordinateurs prêts à recevoir Office, il est encore plus facile de profiter du pack Office 2007 de Microsoft®. Les versions complètes d'Office Basic (Édition de base), Small Business (PME) et Professionnel 2007 de Microsoft® sont préinstallées sur votre ordinateur, donc il n'y a aucune installation à faire. Avec ces PC prêts à recevoir Office, vous avez la possibilité d'activer une version d'essai de 60 jours de Microsoft® Office Professionnel 2007, pour cela, il vous suffit d'acheter le kit de licence Office 2007 qui convient pour débloquer la version complète de votre choix.

Fujitsu offre un kit de licence multimédia pour Microsoft® Office Petite Entreprise 2007. Vous n'avez qu'à saisir votre clé de produit et le logiciel est immédiatement prêt à l'emploi. Vous pouvez aussi acheter un kit de licence Microsoft® Office 2007 sans multimédia (MLK) au près de tout détaillant de matériel informatique ou sur Internet chez Microsoft dans un délai de 90 jours après l'achat de votre ordinateur.

Options du système d'exploitation

Microsoft Windows 7 Édition Professionnelle

Microsoft Windows XP Edition Tablet PC antérieure (Disponible sur commande spéciale uniquement)

Glossaire

Affichage à cristaux liquides. Type d'écran produisant des images par contrôle de l'orientation de cristaux dans un liquide cristallin.

Interface avancée de configuration et de gestion de l’énergie.

Adaptateur auto/avion

Un dispositif qui convertit le courant continu d'un allume-cigare de voiture ou une prise c. c. d'avion en courant continu à la tension voulue pour alimenter votre PC Tablette LifeBook.

Adaptateur secteur

Appareil convertissant une tension c.a. provenant d'une prise murale en tension c.c. nécessaire à l'alimentation de votre PC Tablette LifeBook.

Adresse IP

Un identifiant pour un ordinateur ou un périphérique sur un réseau TCP/IP. Les réseaux qui utilisent le protocole TCP/IP acheminent des messages en fonction de l'adresse IP de la destination. Le format d'une adresse IP est une adresse numérique de 32 bits qui s'écrit avec quatre nombres séparés par des points. Chaque numéro peut aller de 0 à 255. Par exemple, 1.160.10.240 pourrait être une adresse IP. Au sein d'un réseau isolé, vous pouvez attribuer des addresses IP au hasard tant que chacune d'elles reste unique. Toutefois, la connexion d'un réseau privé à Internet exige l'utilisation d'adresses IP enregistrées (appelées addresses Internet) afin d'éviter les doublons.

Les quatre numéros dans une adresse IP sont utilisés de différentes façons pour identifier un réseau particulier et un serveur hôte. Trois registres régionaux Internet (ARIN, RIPE NCC et APNIC) attribuent des adresses Internet à partir des trois classes suivantes :

Classe A: accepte 16 millions de serveurs sur chacun des 126 réseaux.

Classe B: accepte 65000 serveurs sur chacun des 16000 réseaux.

Classe C: accepte 254 serveurs sur chacun des 2 millions de réseaux.

Le nombre d'adresses Internet non attribuées commence à manquer, aussi un nouveau schéma sans classe, appelé CIDR, remplace de plus en plus le système basé sur les classes A, B et C et est rattaché à l'adoption de la norme IPv6.

Adresse MAC (media access control)

Adresse de contrôle d'accès au média. Adresse physique unique d'une carte réseau. Pour Ethernet, les trois premiers octets sont utilisés pour indiquer le code du vendeur, contrôle et attribué par l'IEEE. Les trois autres octets sont contrôlés par chaque fabricant (pour empêcher toute superposition) ; en conséquence, chaque carte Ethernet reçoit une adresse physique unique au monde, ce qui permet de la désigner parmi d'autres cartes. Lorsque la technologie Ethernet est utilisée, des trames sont envoyées et reçues en fonction de cette adresse.

Ligne numérique à paire asymétrique. Technologie de transport de services à haut débit sur des lignes téléphoniques ordinaires.

Littéralement : « Port graphique accéléré ». Port local spécialement conçu pour les périphériques utilisant beaucoup d'images graphiques, notamment les cartes vidéo et les accélérateurs 3D.

Arrimage

Démarrage d'un ordinateur et chargement de son système d'exploitation dans la mémoire vive (RAM), à partir du disque, de la mémoire ROM ou d'autres supports de stockage.

Authentication à clé partagée

Méthode d'authentication réseau établie par la Specification 802.11, selon laquelle le point d'accès transmet au client un paquet texte que le client doit crypter avec la bonne clé de réseau et renvoyer au point d'accès. Si le client possède la mauvaise clé ou s'il n'en a pas, l'authentication échouera et il sera pas autorisé à s'associer au point d'accès. L'authentication à clé partagée n'est pas considérée comme une méthode sure, car un pirate qui accède au texte en clair et au texte crypté avec la clé WEP pourrait déchiffrer celle-ci.

Authentication ouverte

Méthode d'authentication établie dans la norme 802.11 selon laquelle un client sans fil n'est pas identifié avant de pouvoir s'associer.

Batterie au lithium

Type de batterie rechargeable ayant une puissance et une durée de vie importantes compte tenu de sa taille, et ne subissant pas l'effet de mémoire qui caractérisé les batteries au nickel-cadmium.

Acronyme significatif Basic Input-Output System. Programme et ensemble de paramètres par défaut stockés dans la mémoire morte : il effectue des diagnostics et fait fonctionner votre PC Tablette LifeBook lorsque vous le mettez sous tension et agit ainsi jusqu'à ce que votre système d'exploitation se soit chargé à partir du disque. Les informations du BIOS sont transférées au système d'exploitation pour lui fournir des données sur la configuration et l'état du matériel.

Contraction de « Binary digit ». Unité simple d'information pouvant adopter la valeur 1 (un) ou 0 (zéro).

Abréviation de « bits par seconde ». Unité utilisée pour mesurer le débit de transfert de données.

Bus

Circuit électrique qui transmet des données entre l'unité centrale et les sous-ensembles à l'intérieur du PC Tablette LifeBook.

Canal

Plage de fréquences à bande étroite utilisée par la carte réseau sans fil pour transmettre des données. IEEE 802.11b/g: 11 canaux dans la bande de 22 MHz.

Cathodique (CRT - cathode ray tube, ou tube à rayons cathodiques)

Tube à rayons cathodiques. Moniteur dont l'affichage est assuré par un faisceau de particules électroniques qui frappe l'écran luminescent. Une image est produite par la variation de la position et de l'intensité du faisceau.

Courant continu. Courant qui ne fluctue pas périodiquement dans le temps.

Cd-Rom

Disque compact à mémoire morte. Forme de stockage de données numériques lues optiquement par un faisceau laser et non par une tête magnétique. Généralement, un CD-ROM peut contenir environ 600 Mo de données et permet d'éviter les problèmes d'écrasement de la tête qui détruisent des données, ainsi que l'usure durant la lecture.

Clé de chiffrement (clé réseau)

Clé de chiffrement utilisée pour coder les textes de messages et pour effectuer les vérifications de l'intégrité des messages. La clé de chiffrement protège les données contre les interceptions non autorisées.

Ce dispositif utilise la même clé de chiffrement pour coder ou décoder les données ; cette dernière est obligatoire pour que l'émetteur et le receveur puissent communiquer.

Clé de réseau

Clé utilisée pour le chiffrement des données sur le réseau. La clé de réseau étant utilisée par l'ordinateur personnel pour crypter et décrypter les données, l’émetteur et le récepteur doivent utiliser la même clé.

Commande

Instruction que vous transmettez au système d'exploitation. Exemple : exécuter une application particulière ou formater une disquette.

Compatibilité wi-fi

Contraction de « Wireless Fidelity ». Une conformité Wi-Fi indique que le produit a réussi le test d'interopérabilité de la WECA (Wireless Ethernet Compatibility Alliance), ce qui garantit l'interopérabilité de produits de réseau sans fil IEEE 802.11. Pour plus de renseignements sur la norme Wi-Fi, visitez le site Web de la WECA à : www.wirelessethernet.com.

Configuration

Éléments matériels et logiciels qui composent le système et en définissent le fonctionnement.

Décharge électrostatique. Décharge électrostatique soudaine provenant d'une charge statique qui s'est accumulée lentement. Exemple : la décharge reçue d'une poignée de porte ou les étincelles générées par un brossage des cheveux par temps sec.

Il s'agit d'un protocole qui permet à un ordinateur qui se connecte sur un réseau d'obtenir dynamiquement sa configuration. Il est utilisé pour récupérer automatiquement des paramètres nécessaires à la communication, tels que des adresses IP. L'émetteur d'une adresse IP s'appelle un serveur DHCP, et celui qui reçoit est un client DHCP.

Barrette de mémoire à double rangée de connexions.

Disque

Support circulaire et plat pour le stockage magnétique de données. S'il est rigide, il est appelé disque dur. S'il est flexible, il est appelé disqueouple. Un disqueouple logé dans un boîtier rigide doté d'un volet est communément appelé disquette.

Disque dur

Support rotatif, circulaire, plat et très rigide pour le stockage magnétique de données.

Disque couplé

Support rotatif, circulaire, plat et très souple pour le stockage magnétique de données.

Disquette

Disque souple logé dans un boîtier rigide avec un volet.

Accès direct à la mémoire. Circuit spécial de transferts de données de mémoire à mémoire ne nécessitant pas l'intervention de l'UC.

Interface de gestion du mode bureau. Norme qui permet aux applications de gestion d'ordinateur d’introduire et de configurer, localement ou à distance, des systèmes informatiques, des composants matériels et logiciels, ainsi que des périphériques.

DNS (domain name system)

Système d'adressage par domaines Fonction qui contrôle la correspondance entre l'adresse IP et le nom attribué à l'ordinateur. Il est possible de communiquer avec les ordinateurs dont les adresses IP sont inconnues, mais dont le nom est connu.

Données

Les informations stockées et traitées par un système.

Littéralement « Système d'exploitation de disque » (MS-DOS est un système d'exploitation de disque Microsoft).

Technologie DVMT ou de mémoire vive pour les fonctions vidéo. Topologie de mémoire vidéo permettant d'améliorer l'efficacité de la carte mère grâce à une utilisation innovante de la mémoire et à une exploitation en direct de l'AGP (port graphique accéléré).

Port à capacités étendues. Ensemble de normes de transmission de données à haute vitesse et d'interconnexions entre appareils électroniques.

Écran à matrice active

Type d'écran plat où un transistor ou un composant similaire est associé à chaque pixel de l'écran.

Entrée/Sortie. Données électroniques entrant et sortant de votre PC Tablette.

Commission fédérale des communications (organisation gouvernementale américaine).

Giga-octet. Un milliard d'octets.

Horloge système

Oscillateur à fréquence précise qui synchronise le fonctionnement du système et établit l'heure et la date.

Interface IDE L'interface IDE se caractérise par le fait que le contrôleur électronique du disque dur est intégré dans le même boîtier que ce dernier.

IEEE 802.11a

Norme de réseau sans fil autorisant un débit maximum théorique de 54 Mbit/s. Les cartes de norme 802.11a fonctionnent dans les bandes de fréquences UNII inférieures et intermédiaires de 5 GHz.

IEEE 802.11b

Norme de réseau sans fil autorisant un débit maximum théorique de 11 Mbit/s. Les cartes de norme 802.11b fonctionnent dans les bandes de fréquences ISM de 2,4 GHz.

IEEE 802.11g

Norme de réseau sans fil autorisant un débit maximum théorique de 54 Mbit/s. Les cartes de norme 802.11g fonctionnent dans les bandes de fréquences ISM de 2,4 GHz.

Infrarouge

Lumière dont la fréquence est juste en dehors de la partie rouge du spectre optique visible par l'œil humain.

Infrastructure

Nom d'une configuration de réseau local (LAN) sans fil. Ce type de communication utilise un point d'accès. Il existe également un type de communications appelé « Ad hoc »

Abréviation de « infrarouge »

Association pour le transfert de données par infrarouge. Une organisation de constructeurs qui développe les normes de communication utilisant l'infrarouge pour transmettre les données.

Demande d'interruption. Il s'agit d'un signal envoyé par le matériel à l'unité centrale indiquant qu'il y a nécessité de traitser un événement externe qui vient de se produire.

Kilo-octet. Mille octets.

Réseau local. Interconnexion d'ordinateurs et de périphériques dans un emplacement délimité et permettant l'échange de programmes et de données.

Lecteur de disque

Dispositif qui fait tourner le disque et qui contient les têtes et les circuits de commande permettant la lecture et l'écriture de données sur le disque.

Masque de sous-réseau

Le réseau TCP/IP est commandé à l'aide d'une division en plusieurs sous-réseaux. Une adresse IP se compose d'une adresse de sous-réseau et de l'adresse de l'ordinateur. Le masque de sous-réseau détermine le nombre de bits formant l'adresse de sous-réseau dans l'adresse IP. La même valeur doit être utilisée pour tous les ordinateurs qui doivent communiquer sur le réseau.

Mémoire

Dépôt de données et d'applications auquel l'unité centrale de votre PC Tablette LifeBook a directement accès.

Mémoire cache

Bloc de mémoire intégré au microprocesseur, auquel il est beaucoup plus rapide d'accéder qu'à la mémoire vive et utilisé de manière spéciale pour accélérer le début global des données.

Mégahertz

1 000 000 de cycles par seconde.

Méga-hertz

MIDI (musical instrument digital interface)

Interface numérique pour instruments de musique. Protocole de communication standard pour l'échange d'informations entre un ordinateur et un instrument doté d'une interface numérique, notamment un synthétiseur.

Méga-octet. Un million d'octets.

Mode ad hoc

Le mode Ad Hoc désigne une topologie de réseau sans fil dans laquelle la connectivité entre les divers ordinateurs est établie sans périphérique central de réseau sans fil, ou point d'accès. La connectivité est établie uniquement à l'aide de périphériques clients dans une configuration égal à égal.

Modem

Contraction de « Modulateur-Démodulateur ». L'appareil qui relie un ordinateur ou un autre terminal de traitement de données à une ligne de télécommunication.

Module RAM ou module de mémoire vivo

Carte de circuit imprimé avec mémoire et circuit associé qui permet à l'utilisateur d'ajouter de la mémoire supplémentaire à l'ordinateur sans outil spécifique.

Système qui utilise un seul canal pour transmettre le son provenant de toutes les sources.

MTU (maximum transmission unit)

Unité maximale de transmission

Taille maximum de données pouvant être transférées en une fois par Internet ou d'autres réseaux. Si vous rencontrez des difficultés à transférer des données à cause d'une taille maximum (MTU) trop élevée, vous pouvez définir une MTU inférieure pour que la communication aboutisse.

Nom de réseau (ou SSID, abréviation de « service set identifier »)

La configuration d'un réseau local sans fil fait appel à un regroupement pour éviter les interférences et le vol de données. Ce regroupement est effectué avec le « Nom de réseau (SSID) ». Pour améliorer la sécurité, la clé de réseau n'autorise aucune communication si le SSID ne lui correspond pas.

Commission nationale des normes TV. Norme de diffusion et de réception télévisuelle aux États-Unis.

Octet.

Unité d'information complétant 8 bits d'informations binaires parallèles.

Pas de touche (clavier).

La distance entre les centres des touches de lettres d'un clavier.

Partition.

Bloc d'espace réservé sur un disque dur, que le système d'exploitation considère comme étant un disque distinct et qu'il gère en conséquence.

PCMCIA est une marque de commerce de la Personal Computer Memory Card International Association. La PCMCIA (association internationale des cartes de mémoire pour ordinateur personnel) est l'organisme qui définit les normes relatives aux cartes d'extension pour ordinateurs.

Périphérique.

Équipement qui effectue une fonction spécifique associée à un ordinateur mais qui ne fait pas partie de cet ordinateur. Exemples : imprimante, modem, CD-ROM.

Programme qui traduit les commandes envoyées par les applications et le système d'exploitation aux périphériques externes dans la forme exacte exigée par une marque et un modèle particulier afin de produire les résultats voulu avec le matériel employé.

Le plus petit élément d'affichage, point de couleur à l'écran. Plus la densité de pixels est élevée, plus l'image est nette.

Point d'accès

Périphérique de réseau sans fil servant de pont de communication entre un réseau sans fil et un réseau câblé.

Port E/S

Connecteur et circuits de commande associés utilisés par les données électroniques qui entrent et sortent de votre PC Tablette.

Port d'imprimante par ligne. Expression désignant les ports d'interface parallèle, car les imprimantes par ligne ont été les premiers types, et plus tard les types les plus communs, de périphériques connectés aux ports parallèles.

Port série

Connexion à un autre périphérique par lequel les données sont transférées à raison d'un bit à la fois sur un seul fil conducteur, les autres fils conducteurs servant à la commande du périphérique et non au transfert de données.

Port série RAM (random access memory)

Mémoire à accès direct, ou mémoire vive. Composant matériel de votre PC Tablette LifeBook qui stocke des informations binaires (programme et données) tant qu'il est alimenté par une source de courant.

POST (power on self test)

Auto-diagnostic (ou auto-test) de mise sous tension. Programme faisant partie du BIOS, qui vérifie la configuration et les conditions de fonctionnement de votre matériel chaque fois que vous PC Tablette est allumé. Des messages d'état et d'erreur peuvent être affichés avant que le système d'exploitation ne se charge. Si l'autotest détecte une panne qui est si importante que le fonctionnement ne peut pas continuer, le système d'exploitation ne sera pas chargé.

Littéralement, « Protocole Ethernet Point à Point » Protocole Ethernet faisant appel au protocole point à point (PPP) et utilisé pour la connexion à une ligne téléphonique.

Programme

Ensemble intégré de commandes codées indiquant à l'ordinateur ce qui doit être fait, ainsi que quand et comment le faire.

Protocole

Ensemble de procédures et de règles régissant la réception et l'envoi de données entre ordinateurs.

Méthode d'envoi et de réception de données - Processus utilisé pour traiter les erreurs de communication

Pour assurer un transfert correct des informations, les conditions requises pour la communication sont organisées dans des procédures.

Mémoire vivace avec semi-conducteur complémentaire à l'oxyde de métal. Technologie de fabrication de mémoire vive nécessitant une très faible alimentation.

Redémarrage

Voir Réinitialisation.

Réinitialisation

Le fait de charger à nouveau le système d'exploitation. Une réinitialisation efface toutes les informations stockées dans la mémoire vive.

Reprise

Continuer après une interruption. Dans le cas de votre PC Tablette, ici signifie la reprise des activités normales à partir de l'un des modes de veille.

Mémoire en lecture seule, ou mémoire morte. Type de mémoire où les données sont stockées par transformation physique de la matière. Les données stockées de cette façon ne peuvent pas être modifiées par l'ordinateur et leur conservation n'exige pas de source de courant.

Mémoire vive dynamique synchrone. C'est un type de mémoire vive.

Sommeil

Mode dans lequel l'ordinateur est temporairement inactif. Notre PC Tablette LifeBook utilise plusieurs modes de veille permettant de réduire la consommation électrique et prolonger la charge de votre batterie.

SSID (service set identifier)

Identificateur de services à 32 caractères ajouté à l'entête des paquets transmis sur un réseau sans fil, qui sert de mot de passe lorsqu'un périphérique mobile tente de se connecter à l'ensemble de services de base (BSS, ou Basic Service Set en anglais). L'identifiant SSID désigne un réseau sans fil d'un autre, de telle manière que tous les points d'accès et périphériques qui tentent de se connecter à un réseau donné doivent utiliser le même identifiant. Un périphérique ne peut être autorisé à accéder au BSS que s'il fournit le SSID unique. Le SSID étant diffusé en texte clair, il n'assure aucune sécurité du réseau.

Système qui utilise deux canaux pour traiter le son provenant de deux sources différentes.

Super VGA.

Super Video. Système vidéo à composantes servant à : gérer un écran de téléviseur ou d'ordinateur.

Système d'exploitation

Groupe de programmes de contrôle qui convertissent les commandes des applications, y compris les pilotes, dans la forme exacte exigée par une marque et un modèle particuliers de processeur afin de produire les résultats avec le matériel employé.

Tcp/ip (transmission control protocol/internet protocol)

Littéralement, « Protocole de Contrôle de Transmission/Protocole Internet ». Protocole Internet standard le plus utilisé.

Abréviation de « Thin Film Transistor ». Technologie d’écrans plats qui utilise une mince matrice de transistors pour commander individuellement chaque pixel de l’écran.

L' « Underwriters Laboratories » est un organisme indépendant qui effectue les tests de sécurité électrique des appareils et accorde les homologations correspondantes.

Bus série universel. Norme permettant de connecter simultanément à un ordinateur jusqu'à 127 périphériques USB comme des manettes de jeu, des dispositifs de pointage, des imprimantes ou des claviers.

Valeur par défaut

Valeur préprogrammée à utiliser si vous n'en définissez pas une autre.

Voyant d'état

Voyant indiquant l'état de certains composants de votre système. Sur votre PC Tablette LifeBook, il s'agit d'un écran à cristaux liquides situé juste au-dessus du clavier.

VRAM (video random access memory)

Mémoire vidéo. Mémoire réservée aux données et au contrôle d'affichage vidéo.

Abréviation de « Wired for Management ». Vaste programme d'Intel visant à réduire les coûts globaux de l'informatique de gestion, sans sacrifier la puissance et la souplesse.

Réseau local sans fil. Interconnexion sans fil d'ordinateurs et de périphériques dans un emplacement géographiquement délimité et permettant l'échange de programmes et de données.

Avis

Les changements ou modifications qui ne sont pas expressément approuvés par Fujitsu pourraient annuler le droit des utilisateurs d'utiliser le matériel.

Avis aux utilisateurs de postes radio et de téléviseurs

Cet appareil a été testé et jugé conforme aux limites établies pour le matériel numérique de classe B, selon la Partie 15 des règlements de la FCC.

Ces limites sont conçues pour assurer une protection raisonnable contre les interférences nuisibles dans un environnement résidentiel. Cet appareil génère, utilise et émet de l'énergie radiofréquence et, si son installation et son utilisation ne sont pas conformes aux instructions, il peut être la cause de parasites nuisibles aux communications radio. Il n'est toutefois pas garanti qu'une interférence ne sera observée dans un environnement particulier. Si ce matériel cause des interférences nuisibles à la réception des ondes de radio ou de télévision, ce qui peut être vérifié en le mettant hors tension puis sous tension, l'utilisateur devra tenter de les corriger en procédant comme suit:

• Réorienter ou déplacer l'antenne réceptrice.
• Accroître la distance entre l'appareil et le récepteur.
• Brancher l'appareil sur une prise reliée à un circuit différent de celui sur lequel le récepteur est branché.
• Consulter le vendeur ou un technicien radio/télévision expérimenté pour obtenir de l'aide.

Des câbles de liaison à paires torsadées blindées doivent être utilisés pour assurer la conformité aux limites d'émission RF qui gouvernent ce dispositif.

Avis aux utilisateurs de postes radio et de téléviseurs

Cet appareil numérique de classe B respecte la norme canadienne ICES-003.

Renseignements sur la réglementation de la FCC

Veuillez prendre note des renseignements suivants sur la réglementation relative à la carte réseau sans fil en option.

Santé et autorisation d'utilisation - Carte réseau sans fil

Une carte réseau sans fil émet de l'énergie électromagnétique radiofréquence. Les niveaux d'énergie de ces émissions sont toutefois beaucoup moins élevés que ceux d'autres appareils sans fil, tels que les téléphones cellulaires. La carte réseau sans fil peut être utilisée en toute sécurité car son fonctionnement est conforme aux recommandations et aux normes de sécurité en matière de radiofréquences. L'utilisation d'une carte réseau sans fil peut être limitée dans certaines situations ou certains environnements, notamment :

• Carte intégrée Intel® Centrino® Advanced-N 6200 (a/b/g/n, 2 x 2), en option
• Carte intégrée Atheros® XSPAN 802.11bgn, en option

Lorsque la politique d'utilisation des cartes réseaux sans fil de certains lieux à risque n'est pas bien définie (par exemple, dans les aéroports, les hôpitaux, les usines de produits chimiques, les raffineries de pétrole ou de gaz et dans les édifices privés), obtenez d'abord une autorisation.

Renseignements sur la réglementation et avis de non-responsabilité

Cette carte réseau sans fil doit être installée et utilisée conformément aux instructions de la documentation livrée avec le produit. Toute modification apportée sans l'approbation expresse du fabricant peut annuler le droit de l'utilisateur de s'en servir. Le fabricant n'est pas responsable des interférences avec la réception des ondes de radio ou de télévision causées par une modification non autorisée ou par le remplacement ou le raccord de câbles et de matériel de connexion autres que ceux prescrits par le fabricant. Il incombe à l'utilisateur de remédier aux interférences causées par une telle modification, substitution ou connexion non autorisée. Le fabricant et ses revendeurs ou distributeurs autorisés ne peuvent être tenus responsables des dommages ni de toute infraction à la réglementation générale résultant du non-respect de ces directives.

Cet appareil ne doit pas être utilisé avec ou à proximité immédiate d'une antenne ou d'un émetteur.

Avis concernant les réseaux sans fil IEEE 802.11a : Le matériel destiné à un usage sur la bande 5,15~5,25 GHz doit être utilisé uniquement à l'intérieur et son antenne doit être intégrale.

Déclarations concernant la réglementation de la FCC

Ce matériel est conforme aux limites définies dans la Partie 15 des règlements de la FCC.

Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles ; (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant causer un mauvais fonctionnement de l'appareil.

Déclaration concernant les dispositions de la FCC sur les interférences

Cet appareil a été testé et reconnu conforme aux limites établies pour le matériel numérique de classe B, selon la Partie 15 des règlements de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre les interférences nuisibles dans un environnement résidentiel. Cet appareil génère, utilise et peut émettre de l'énergie radiofréquence. S'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Il n'est toutefois pas garanti qu'aucune interférence ne sera observée dans un environnement particulier.

Si ce matériel cause des interférences nuisibles à la réception des ondes de radio ou de télévision, ce qui peut être vérifié en le mettant hors tension puis sous tension, l'utilisateur devra tenter de les corriger en procédant comme suit :

1. Réorienter ou déplacer l'antenne réceptrice. 2. Éloigner le matériel du récepteur. 3. Brancher le matériel sur une prise alimentée par un circuit différent de celui du récepteur. 4. Consulter le vendeur ou un technicien radio/télévision expérimenté pour obtenir de l'aide.

Déclaration concernant la réglementation de la FCC sur l'exposition aux radiofréquences

Selon les données scientifiques disponibles, il n'existe pas de problèmes de santé liés à l'utilisation des périhériques sans fil de faible puissance. En revanche, il n'existe pas non plus de preuves qui démontrent que ces périhériques sont absolument dépourvus de risques. Les périhériques sans fil de faible puissance ÉMETTENT, lors de leur utilisation, un taux de radiofréquence faible au même niveau que la plage des micro-ondes. Alors que des niveaux élevés de RF risquent d’entraîner des effets néfastes sur la santé (en chauffant les tissus), l'exposition à un faible niveau de RF ne provoque pas les effets calorifiques qui ont un effet adverse sur la santé. De nombreuses études portant sur l'exposition à de faibles taux de RF n'indiquent aucun effet biologique. Certaines études seront entendre que des effets biologiques sont possibles, mais ces conclusions n'ont pas été confirmées par des recherches supplémentaires.

La carte de réseau local sans fil a ete testee et les résultats obtenus sont conformes aux limites établies par la FCC en matière d'exposition au rayonnement d'un équipement non controlé; ainsi que les directives de la FCC en matière d'exposition aux radiofréquences selon le Supplément C du Bulletin IOET65.

Ce produit ou logiciel contient du code de chiffrement qui ne peut être exporté ou transféré du Canada ou des États-Unis sans un permis d'exportation du département du commerce des États-Unis. Ce matériel est conforme à la Partie 15 des réglements de la FCC, ainsi qu'à la norme ICES-003 B/NMB-003 B. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d’interférences nuisibles ; (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant causer un mauvais fonctionnement de l'appareil. Toute modification n'ayant pas été expressément approuvée par la société Fujitsu America, Inc. peut annuler le droit de s'en servir du matériel.

Avis pour le canada

Le matériel destiné à un usage sur la bande 5 150 - 5 250 MHz doit être utilisé uniquement à l'intérieur afin de réduire les risques de brouillage nuisible causé aux systèmes mobiles par satellite fonctionnant sur un même canal.

Un gain d'antenne de 6 dBi est autorisé (pour le matériel utilisant les bandes 5 250 - 5 350 MHz, 5 470 - 5 725 MHz et 5 725 - 5 825 MHz), conformément à la limite p. i. e. maximale permise selon l'annexe A9.2 afférant aux périphériques RSS210.

En outre, les utilisateurs doivent prendre garde au fait que les radars de grande puissance sont considérés comme des utilisateurs principaux (ce qui signifie qu'ils sont prioritaires) des bandes 5 250 - 5 350 MHz et 5 650 - 5 850 MHz et qu'ils pourraient causer des interférences ou des dommages aux appareils de réseau exempts de licence.

Avant d'utiliser la carte réseau sans fil en option

Ce guide explique comment installer et configurer correctement la carte réseau sans fil mini-PCI intégrée (disponible en option), ci-après désignée sous le nom de « carte réseau sans fil ». Avant d'utiliser la carte réseau sans fil, lisez attentivement le présent guide afin de bien comprendre son fonctionnement.

Conservez ce guide en lieu sûr afin de pouvoir vous y référer ultérieurement.

Cartes réseau sans fil représentées dans ce document

Ce document s'applique aux systèmes équipés de l'un des deux composants suivants en option :

• Carte réseau intégrée Intel WiFi Link 5100 AGN (802.11a/b/g/version préliminaire n)
• Carte réseau intégrée Intel WiFi Link 5300 AGN (802.11a/b/g/version préliminaire n),
• Carte Atheros HB91 (802.11b/g/version préliminaire n)

Caractéristiques de la carte réseau sans fil

• La carte réseau sans fil est une carte au format Mini-PCI connectée à la carte mère de l'ordinateur portable.
• Elle fonctionne dans les bandes RF pouvant être utilisées sans autorisation spéciale, ce qui élimine le besoin d'obtenir une licence de la FCC pour les radiocommunications. Elle fonctionne dans la bande industrielle, scientifique et médicale (ISM) de 2,4 GHz et dans les bandes UNII (Unlicensed National Information Infrastructure) inférieures, intermédiaires et supérieures (5 GHz).
• Les cartes réseau sans fil peuvent être utilisées selon quatre modes de fonctionnement : IEEE 802.11a, IEEE 802.11b, IEEE 802.11g et IEEE 802.11n (version préliminaire).
• Les cartes réseau sans fil sont certifiées Wi-Fi et fonctionnent à un débit maximal théorique de 540 Mbit/s en mode IEEE 802.11n (version préliminaire), de 54 Mbit/s en mode IEEE 802.11a ou IEEE 802.11g et de 11 Mbit/s en mode IEEE 802.11b.
• La carte réseau sans fil prend en charge les modes de chiffrement WEP, TKIP, CKIP et AES.
• La carte réseau sans fil est conforme aux normes suivantes: WPA, WPA2, CCX1.0, CCX2.0, CCX3.0 et CCX4.0.

Mode ad hoc

Le mode Ad hoc désigne une topologie de réseau sans fil dans laquelle la connectivité entre les divers ordinateurs est établie sans périphérique central de réseau sans fil, ou point d'accès. La connectivité est établie uniquement à l'aide de périphériques clients dans une configuration égal à égal. Les réseaux Ad hoc sont donc également connus sous le nom de réseaux d'égal à égal. Un réseau Ad hoc est une méthode aisée et peu coûteuse de relier plusieurs ordinateurs en réseau. Le mode Ad hoc exige que les paramètres de nom de réseau SSID, d'authentification réseau et de clé de chiffrement soient configurés de façon identique sur tous les ordinateurs du réseau.

Figure 51. Réseau en mode Ad hoc

Mode point d'accès (infrastructure)

Le mode Infrastructure désigne une topologie de réseau sans fil dans laquelle les appareils communiquent au sein d'un réseau sans fil ou câblé par l'intermédiaire d'un point d'accès. En mode Infrastructure, les appareils sans fil peuvent communiquer directement entre eux ou sur un réseau câblé. Les réseaux sans fil d'entreprises fonctionnent en mode Infrastructure car ils nécessitent une connexion au réseau local sans fil pour accéder aux ordinateurs, aux périphériques et aux services (par exemple, serveurs de fichiers, imprimantes et bases de données).

Figure 52. Réseau en mode point d'accès (Infrastructure)

Avant d'utiliser la carte réseau sans fil en option

Manipulation de la carte réseau sans fil

La carte réseau locale sans fil est un dispositif en option qui peut être fourni avec votre ordinateur portable. Normalement, vous ne devriez pas avoir besoin de la retirer ou de la réinstaller. Le système d'exploitation de l'ordinateur est déjà configuré pour utiliser la carte réseau sans fil.

• Le réseau local sans fil fonctionne dans les modes IEEE 802.11a, IEEE 802.11b, IEEE 802.11g et IEEE 802.11n.
• Elles fonctionnent dans la bande ISM de 2,4 GHz et dans les bandes UNII inférieures, intermédiaires et supérieures (5 GHz).
• Les fours micro-ondes peuvent interférer avec la carte réseau sans fil car ils utilisent la même bande de fréquences (2,4 GHz) que les spécifications IEEE 802.11b/g/n. Les fours micro-ondes ne causent aucune interférence en mode IEEE 802.11a car celui-ci utilise la bande radiofréquence de 5 GHz.
• Les appareils sans fil qui émettent dans la bande de fréquences de 2,4 GHz peuvent nuir au fonctionnement des périphériques IEEE 802.11b/g/n. Les symptômes associés aux interférences incluent une réduction du débit, des coupures intermittentes de connexion et un nombre important d'erreurs de trames. Il est FORTEMENT recommendé de mettre hors tension les appareils générant des interférences afin d'assurer le bon fonctionnement de la carte réseau sans fil.

Déactualisation/déconnexion de la carte réseau sans fil

La désactivation de la carte réseau sans fil peut être souhaitable dans certaines circonstances (pour prolonger la vie de la batterie) ou dans des endroits où l'utilisation des appareils électroniques est réglementée (par exemple : hôpitaux, cliniques, avions, etc.). La carte réseau sans fil peut être désactivée avec le commutateur marche/arrêt correspondant ou avec Windows, en utilisant l'icône correspondante dans la zone de notification (Remarque: cette deuxième procédure n'éteindra pas la radio : l'émission et la réception continuent bien que la carte réseau ait été désactivée).

AVANT D'UTILISER VOIRE CARTE RÉSEAU SANS FIL, VOUS DEVEZ D'ABORD INSTALLER CLICK ME! POUR VOUS ASSURER QUE LE BON PROGRAMME DE CARTE EST INSTALLED. VOIR « INSTALLATION DE CLICKME! » EN PAGE 80.

Désactivation avec le commutateur de la carte réseau sans fil

La carte réseau sans fil peut être désactivée rapidement et efficacement en mettant le commutateur de carte réseau sans fil à la position OFF (arrêt). Le commutateur de la carte réseau sans fil n'a aucun effet sur les modèles pour réseau local cable.

Figure 53. Emplacement du commutateur marche/arrêt pour réseau local sans fil/Bluetooth/réseau étendu sans fil

Désactivation par l'icône dans la zone de notification

Notez que avec cette procédure, la radio ne sera pas éteinte, l'émission et la réception sont toutes actives bien que la carte ne soit plus connectée.

Faites un clic droit sur l'icone Carte réseau sans fil dans la zone de notification en bas à droite de l'écran. Choisir Se déconnecter d'un réseau.

Activation de la carte réseau sans fil

La carte réseau sans fil peut être activée de la même façon que pour sa désactivation.

• Avec le commutateur correspondant
• Sous Windows, en cliquant à l'aide du bouton droit de la souris sur l'icône de la carte réseau sans fil puis en cliquant sur « Connexion à un réseau »

Configuration de la carte réseau sans fil

La carte réseau sans fil en option peut être configurée pour établir la connectivité du réseau sans fil en utilisant le logiciel intégré dans Windows. Ce logiciel prend également en charge la plupart des solutions de sécurité standard.

Certains paramètres prédéfinis seront requis pour cette procédure. Pour les obtenir, consulter un administrateur de réseau :

Configuration de la carte réseau sans fil

1 Cliquez sur le bouton Démarrer, puis sélectionnez Panneau de configuration. 2 Si le Panneau de configuration n'est pas en affichage classique, sélectionnez « Basculer vers l'affichage classique » sur le panneau de gauche. Double-cliquez sur l'icône Connexions réseau. 3 Double-cliquez sur l'icône Connexions réseau sans fil. 4 Cliquez sur [Afficher les réseaux sans fil] 5 Choisissez un réseau sans fil. 6 Cliquez sur [Connexion]. 7 Entrez la clé de réseau si nécessaire. 8 Entrez les informations requises. Il se peut que vous deviez consulter leur administrateur de réseau pour certaines informations. 9 Si vous avez besoin d'aide, allez au menu Démarrer - Aide et soutien (ou support) - Gestion du réseau et Web. Sélectionnez le sujet qui vous intéresse, puis tapez les mots-clés s'y rapportant dans la case Rechercher.

Se connecter à un réseau

Après avoir configuré votre ordinateur, vous pouvez vous connecter à un réseau actif en réalisant les étapes suivantes :

1. Cliquez sur l’icône de la carte réseau sans fil de la zone de notification. 2. Sélectionnez « Connexion à un réseau ». 3. Sélectionnez un réseau dans la liste qui apparait et cliquez sur le bouton [Connexion]

Connexion au réseau

Une fois la configuration effectuée, vous pouvez vous connecter à un réseau actif en cliquant sur l'icone « Connexion réseau sans fil » de la zone de notification.

Configuration de la carte réseau sans fil

Dépannage

Le tableau ci-dessous présente les causes possibles et les mesures correctives pour différents problèmes de réseau sans fil. Si les étapes à réaliser ne vous sont pas connues, consultez notre administrateur système ou allez dans Démarrer -> Aide et soutien (ou support) -> Gestion du réseau et Web.

Problème Cause	se possible Solution	possible
Connexion de réseau non disponible	Nom de réseau (SSID) ou clé WEP non valide	Connexion en mode Ad hoc : Assurez-vous que leSSID et la clé WEP de tous les ordinateurs du réseau ont été configurés correctement. Les noms de réseau et les valeurs de la clé WEP doivent être identiques sur chaque ordinateur. Connexion en mode point d'accès (Infrastructure) : Attribuez aux ordinateurs le mêmeSSID et la même clé WEP que ceux du point d'accès. Attribuez la même valeur d'authentication réseau que celle du point d'accès. Consultez votre administrateur de réseau si cette valeur est requise.
	Signal faible et/ou mauvaise qualité de la liaison	Connexion en mode Ad hoc : Essayez de rétablier la connexion après avoir rapproché l'ordinateur ou retiret le évventuels obstacles. Connexion en mode point d'accès (Infrastructure) : Essayez de rétablier la connexion après avoir rapproché le point d'accès ou retiret les évventuels obstacles.
	La carte réseau sans fil est désactivée	Assurez-vous que l'interrupteur de la carte réseau sans fil est sur ON. Allez dans Démarrer -> Panneau de configuration, puis double-cliquez sur Centre de mobilité Windows. Si le réseau sans fil est éteint, cliquez sur le bouton « Allumer le réseau sans fil ».
	L'ordinateur à connecter est étéint.	Vérifiez si l'ordinateur est allumé.
Connexion de réseau non disponible (suite)	Interférences RF provenant de points d'accès ou d'autres réseaux sans fil	L'utilisation de canaux RF identiques ou se chevauchant peut nuir au fonctionnement de la carte réseau sans fil. Changez le canal de votre point d'accès en tenant compte du canal du pérophérique nuisible.
	Échec de l'authentication de la carte réseau sans fil.	Vérifiez les paramètres d'authentication réseau, de chiffrement et de sécurité. Si les paramètres de sécurité sont mal configurés, en raison, par exemple, d'une clé WEP comportant une faute de frappe, d'un nom d'utilisateur LEAP incorrect ou d'un mauvais besoin de méthode d'authentication, la carte réseau sans fil s'associera au réseau sans fil mais ne s'y authenticate pas.
	Paramètres réseau mal configurés	Vérifiez la configuration des paramètres réseau.
	Configuration incorrecte de l'adresse IP	Ceci s'applique uniquement aux réseaux qui utilisent des addresses IP statiques. Pour obtenir les paramètres appropriés, consultez notre administrateur de réseau.

Spécifications de la carte réseau sans fil

182 - Spécifications de la carte réseau sans fil

Élément Spécification
Type de réseau	La carte réseau intégrée en option Intel Centrino Advanced-N 6200 (a/b/g/n, 2 x 2),et la carte réseau local sans fil Atheros XSPAN (802.11bgn) sont conformes aux normes IEEE 802.11a, 802.11b/g, et 802.11n (version préliminaire), et certifiées Wi-Fi*.
Débit (Commutation automatique) d'ébit maximum de 54 Mbit/s (IEEE 802.11n à déterminer)
Fréquence active	• 802.11n (version préliminaire) : 2,4 GHz ou 5 GHz• 802.11b/g : 2 400 ~ 2 473 MHz• 802,11a : 4 900 ~ 5 850 MHz
Portée nominale**	• 802,11a : 12 mètres (40 pi) à 54 Mbit/s ; 91 mètres (300 pi) à 6 Mbit/s• 802.11b : 30 mètres (100 pi) à 11 Mbit/s ; 91 mètres (300 pi) à 1 Mbit/s• 802,11g : 30 mètres (100 pi) à 54 Mbit/s ; 91 mètres (300 pi) à 1 Mbit/s• 802.11n (version préliminaire) : selon les estimations, les portées des modes 802.11g et 802.11a, dans leurs fréquences respectives, sont multipliées par deux.
Nombre de canaux	• 802,11a : 8, indépendants• 802.11b/g : 11, dont 3 sans chevauchement• 802.11n (version préliminaire) : 2,4 GHz - 3 sans chevauchement si la liaison entre canaux n'est pas utilisée, 2 sans chevauchement si la liaison entre canaux est utilisée. 5 GHz - 12 canaux UNII sans chevauchement avec ou sans utilisation de la liaison entre canaux
Sécurité Types de chiffrement – compatible avec WEP , TKIP , AES*** et WPA 1.0 Longueurs de clé de chiffrement prises en charge : 802.1x/EAP 64 bits et 128 bits

Nombre maximum recommandé d'ordinateurs connectés au réseau local sans fil (en mode Ad hoc)

10 ou moins***

• « Type Wi-Fi » indique que le test d'interconnectivité de la Wi-Fi Alliance (organisation garantissant l'interconnectivité des réseaux sans fil) a réussi. La portée peut varier selon certains facteurs (par exemple, nombre de murs, réflexivité des matériaux ou interférences provenant d'autres sources de radiofréquences). Le chiffrement par clé de réseau (WEP) est effectué avec le nombre de bits indiqué ci-dessus, mais l'utilisateur peut définir une clé de 40 ou 104 bits après avoir soustrait la longueur fixe de 24 bits. *** Selon l'environnement, le nombre maximum d'ordinateurs peut être inférieur.

Utilisation de bluetooth

Le module Bluetooth intégré en option (BSMAN3) est un composant offert en option pour les ordinateurs portables Fujitsu.

Présentation de bluetooth

La technologie Bluetooth est conçue pour assurer la liaison sans fil à faible portée entre divers appareils mobiles, tels que téléphones, ordinateurs portables, imprimantes et caméras. La technologie Bluetooth permet d'établir des réseaux personnels (PAN) entre des appareils situés à courte distance les uns des autres.

LE COMMUTATEUR DE L'INTERFACE RÉSEAU SANS FIL / BLUETOOTH PERMET D'ETEINDRE SIMULTANÉMENT LES INTERFACES RÉSEAU SANS FIL ET BLUETOOTH. POUR ACTIVER OU DESACTIVER SEPARÉMENT L'UN OU L'AUTRE, PROCESSÉZ COMME SUIT :

1. Faites glisser le commutateur de carte réseau sans fil/Bluetooth à la position de marche (ON). 2. Allez à Démarrer > Tous les Programmes > Bluetooth. 3. Dans le menu Bluetooth, cliquez sur Options puis sur le bouton Bluetooth Radio Power (Alimentation Radio Bluetooth). 4. Cliquez sur [OK].

Sources d'informations supplémentaires sur bluetooth

Le module Bluetooth contient un guide de l'utilisateur complet qui vous aidera à maîtriser son fonctionnement.

Pour accéder au fichier d'aide, cliquez sur [Démarrer] -> Tous les programmes, Bluetooth, puis sur Guide d'utilisation.

Pour en savoir davantage sur la technologie Bluetooth, visitez le site Web : www.bluetooth.com.

Énoncé de la FCC relatif à l'exposition aux rayonnements

Cet équipement respecte les normes de la FCC relatives à l'exposition aux rayonnements, définies pour un environnement non contrôlé. L'antenne Bluetooth est située sur le rebord avant du repose-mains droit et est exempte des critères de distance minimale en raison de sa faible puissance.

Les émetteurs de ce périhérique ne doivent pas être utilisés avec ou à proximité immédiate d'une antenne ou d'un autre émetteur.

Avis pour le canada

Pour éviter que ce service fourni sous licence soit perturbé par des interférences radio, ce matériel doit être utilisé à l'intérieur et à distance des fenêtres. Si l'équipement (ou l'antenne de transmission) est installé à l'extérieur, une licence peut être nécessaire.

Garantie

Les utilisateurs ne sont pas autorisés à modifier ce produit. Toute modification annule la garantie.

Cet équipement ne peut être modifié, altéré ou changé en aucune façon sans l'autorisation écrite de Fujitsu. Toute modification non autorisée annulera les autorisations d'équipement de la FCC et d'Industrie Canada, de même que la garantie.

Présentation du capteur d'emplois digitales

Votre système est doté d'un dispositif de reconnaissance des empreintes digitales, situé en bas à gauche de l'écran.

Figure 54. Capteur d'empreintes digitales

Grâce au capteur d'empreintes digitales, il n'est plus nécessaire de saisir votre nom d'utilisateur et votre mot de passe chaque fois que vous posez:

• Ouvrir une session dans Windows
• Reprise à partir du mode sommeil
• Annuler un économiseur d'écran protégé par mot de passe
• Ouvrir une session dans des pages d'accueil nécessitant un nom d'utilisateur et un mot de passe

Après avoir « inscrit » – ou enregistré – votre empreinte digitale, il vous suffit de glisser le bout de votre doigt sur le capteur pour que le système vous reconnaissse.

Le capteur d'empreintes digitales utilise le logiciel Softex OmniPass qui fournit des fonctions de gestion de mot de passe aux systèmes d'exploitation Microsoft Windows. OmniPass vous permet d'utiliser un « mot de passe principal » pour tous les comptes en ligne, toutes les applications Windows et d'autres applications demandant un mot de passe.

OmniPass demande aux utilisateurs de s'authentifier à l'aide du capteur d'empreintes digitales avant de leur donner accès au bureau Windows. Ce périphérique comporte un système d'authentification sécurisé qui limite l'accès à votre ordinateur, à vos applications, à vos sites Web et aux autres ressources protégées par mot de passe.

OmniPass présente une interface graphique conviviale, qui permet de gérer de façon sécurisée les mots de passe, les comptes utilisés et les identités multiples pour chaque utilisateur.

Première mise en marche

Cette section vous montre comment préparer votre système à l'installation de l'application de reconnaissance d'empreintes digitales OmniPass. Vous y trouvez des conseils qui vous guideront au long de la procédure d'installation. Elle indique également de façon détaillée comment enregistrer votre premier utilisateur dans OmniPass.

Installation d'omnipass

Si l'application OmniPass a déjà été installée sur votre système, sautez cette section et allez directement à « Enregistrement des utilisateurs » en page 190. Pour savoir si l'application OmniPass est déjà installée, vérifiez si les éléments suivants sont présents :

• Une icône OmniPass, dorée et en forme de clé, figure dans la zone de notification, dans le coin inférieur droit de l’écran.
• L'application Softex apparait dans le groupe de Programmes du menu Démarrer.

Configuration minimale

L'application OmniPass nécessite de l'espace sur votre disque dur ainsi qu'un système d'exploitation (SE) spécifique. Les exigences minimales sont les suivantes :

• Système d'exploitation Windows XP Professionnel
• Au moins 35 Mo d'espace disque disponible

Installation de l'application omnipass

Si l'application OmniPass est déjà installée sur votre système, allez directement à « Enregistrement des utilisateurs » en page 190. Autrement, continuez à suivre les instructions de cette section concernant l'installation du logiciel.

POUR INSTALLER LE LOGICIEL, VOUS DEVEZ AVOIR UN LECTEUR OPTIQUE EXTERNE RACCORDE À VOTRE ORDINATEUR. L'UTILISATEUR DÉSIRANT INSTALLER OMNIPASS DOIT DISPOSER DE DROITS D'ADMINISTRATEUR DANS LE SYSTEME. Si VOUS N'AVEZ PAS DE TELS DROITS, FERMEZ LA SESSION ET OUVREZ-ENUNE AUTRE AVEC UN NOM D'UTILISATEUR POSSÉDANT CES DROITS AVANT DE POURSUIVRE L'INSTALLATION D'OMNIPASS.

Pour installer OmniPass dans votre système, vous devez exécuter les opérations suivantes :

1 Inserez le disque d'installation de l'application OmniPass dans le lecteur approprié. Si vous installez OmniPass à partir d'un CD-ROM ou d'un DVD-ROM, vous devez pouvoir lancer le programme d'installation (setup.exe) se trouvant sur le disque. 2 Suivez les instructions figurant dans le programme d'installation. Indiquez l'endroit où vous souhaitez installer OmniPass. Il est recommandé de NE PAS installer l'application dans le répertoire racine (par exemple : C:\). 3 Une fois l'installation d'OmniPass terminée, vous serez invité à redémarrer le système. Vous pourrez ensuite utiliser OmniPass. Si vous décidez de ne pas redémarrer le système immédiatement après l'installation, OmniPass ne sera pas disponible avant le prochain redémarrage. 4 Le programme d'installation place automatiquement une icône (Softex OmniPass) dans le panneau de configuration Windows, ainsi qu'une icône dorée en forme de clé dans la zone de notification.

Vérification des informations concernant votre version d'omnipass

Après avoir installé OmniPass et redémarré votre système, vous pouvez décider de vérifier la version du logiciel.

Pour vérifier votre version d'OmniPass :

1 A partir du bureau Windows, double-cliquez sur l'icône en forme de clé OmniPass dans la barre des tâches (située habituellement dans le coin inférieur droit de l'écran), ou

cliquez sur le bouton Démarrer, sélectionnez Paramètres, puis cliquez sur Panneau de configuration.

Double-cliquez sur Softex OmniPass dans le panneau de configuration et vous verrez apparaître le Centre de contrôle OmniPass. Si ce n'est pas le cas, le programme n'est pas correctement installé, ou

Bien cliquez sur le bouton Démarrer, sélectionnez Programmes, puis Softex dans le groupe de programmes du sous-menu et cliquez ensuite sur Centre de contrôle OmniPass.

2 Sélectionnez l'onglet À propos de en haut du Centre de contrôle OmniPass. Une fenêtre indiquant la version du logiciel OmniPass apparait.

Déinstallation d'omnipass

L'UTILISATEUR DÉSIRANT DESINSTALLER OMNIPASS DOIT DISPOSER DE DROITS D'ADMINISTRATEUR DANS LE SYSTEME. SI VOUS N'AVEZ PAS DE TELS DROITS, FERMEZ LA SESSION ET OUVREZ-EN UNE AUTRE AVEC UN NOM D'UTILISATEUR POSSÉDANT CES DROITS AVANT DE POURSUIVRE LA DÉSINSTALLATION D'OMNIPASS.

Pour supprimer l'application OmniPass de votre système :

1 Cliquez sur [Démarrer] dans la barre des tâches. Sélectionnez Paramètres, puis Panneau de configuration. 2 Double-cliquez sur Ajouter ou supprimer des programmes. 3 Sélectionnez OmniPass et cliquez ensuite sur [Modifier/Supprimer]. 4 Suivez les instructions de désinstallation de l'application OmniPass. 5 Après la désinstallation d'OmniPass, redémarrez votre système lorsque vous y êtes invité.

Enregistrement des utilisateurs

Avant de pouvoir utiliser les fonctions d'OmniPass, vous devez d'abord enregistrer un utilisateur dans l'application.

Concept du mot de passe principal

Les ressources d'un ordinateur sont souvent protégées par des mots de passe. Lorsque vous vous connectez à votre ordinateur, que vous consultez vos courriels, que vous effectuez des opérations bancaires sur Internet, que vous payez des factures en ligne ou que vous accédez aux ressources d'un réseau, il vous est souvent demandé de vous identifier. Il se peut alors que vous ayez besoin de dizaines de mots de passe dont vous nevez vous rappeler.

Lors de l'enregistrement d'un utilisateur, un « mot de passe principal » est créé à son intention. Ce mot de passe « remplace » tous les autres mots de passe des sites sur lesquels l'utilisateur s'enregistre avec OmniPass.

Un utilisateur, Jean, installe OmniPass sur son système (son ordinateur de maison) et inscrit un utilisateur OmniPass avec le nom d'utilisateur « Jean_01 » et mot de passe « freq14 ». Il se rend ensuite sur son site Internet de courriel pour ouvrir une session dans son compte. Il entre, comme d'habitude, son nom d'utilisateur et son mot de passe (par exemple, « Jean_02 » et « lifebook »), mais au lieu de cliquer sur Ouvrir session, il demande à OmniPass de Mémoriser le mot de passe. Désormais, chaque fois qu'il retournera sur ce site, OmniPass l'inversera à fournir ses informations d'identification.

Jean saisira alors les informations OmniPass (« Jean_01 » et « freq14 ») dans l'invite d'authentification d'Omnipass et pourra accéder à son compte de courriel. Il peut répéter cette opération avec autant de sites Web ou de ressources protégées par mot de passe qu'il le souhaite et pourra accéder à tous ces sites à l'aide des informations d'identification de l'utilisateur (« Jean_01 » et « freq14 »). Pour ce faire, il devra utiliser le système sur lequel il s'est enregistré à titre d'utilisateur OmniPass. En fait, OmniPass ne change pas les informations d'identification de la ressource protégée par mot de passe. Si Jean veut accéder à son courriel depuis un ordinateur sur lequel le compte OmniPass n'est pas, il devra saisir ses informations d'identification originales (« Jean_02 » et « lifebook »). Dans ce cas, s'il tente d'utiliser ses informations d'identification OmniPass, l'accès au site lui sera refusé.

CETTE PROCEDURE D'ENREGISTREMENT REPOSE SUR L'HYPOTHÉSE QUE VOUS NE VOULEZ INTÉGRER À OMNIPASS AUCUN PÉRIPHÉRIQUE D'AUTHENTIFICATION OU AUTRE EMPLACEMENT DE STOCKAGE. SI VOUS SOUHAITEZ DISPOSER DE CETTE FONCTIONNALITE, CONSULTEZ LES SECTIONS CORRESPONDANTES DU PRESENT DOCUMENT.

Enregistrement de base

L'Assistant d'enregistrement vous guide à travers les étapes d'enregistrement d'un utilisateur. Sauf indication contraire de votre part, l'Assistant d'enregistrement sera lancé après l'installation d'Omnipass au moment de l'ouverture d'une session Windows. Si l'assistant n'apparaît pas, vous pouvez le lancer en cliquant sur [Démarrer] dans la barre de tâches Windows. Sélectionnez ensuite Programmes, puis Softex et cliquez sur Assistant d'enregistrement OmniPass.

1 Cliquez sur [Enregistrement] pour proceper à la verification de l'utiliser et du mot de passer. Par défaut, I'Assistant d'enregistrement entre les informations d'identification de l'utiliser Windows actuellement connecté. 2 Entrez le mot de passer qui vous sert à ouvrir une session dans Windows. Il deviendra le « mot de passer principal » de cet utiliser OmniPass. Dans la plupart des cas, la valeur de Domaine : correspondra au nom de votre ordinateur Windows. Dans un environnement d'entreprise, ou lorsque vous accedez à des ressources professionnelles, il se peut que Domaine : ne corresponde pas au nom de votre ordinateur. Cliquez sur [Suviant] pour continuer. 3 Au cours de cette étape, OmniPass prend votre empreinte digitale. Pour de plus amples informations, reportez-vous à « Enregistrement d'une empreinte digitale » en page 192. 4 Ensuite, choisissez comment OmniPass doit vous avertir de différents événements. Nous vous recommendons de laisser Astuces de la barre de tâches sur Astuces de la barre des tâches en mode débutant et Invites audio sur au moins Invite avec signaux sonores uniquement, jusqu'à ce que le fonctionnement d'OmniPass vous soit familier. Cliquez sur [Suivant] pour procéder à l'enregistrement de l'utilisateur. Un écran de félicitations, indiquant que l'enregistrement de l'utilisateur est terminé, apparaitra. 5 Cliquez sur [Terminé] pour quitter l'assistant d'enregistrement. Il vous sera demandé si vous poulez vous connecter à OmniPass avec les informations d'utilisateur nouvellement enregistrées. Cliquez sur [Oui].

Enregistrement d'une empreinte digitale

L'enregistrement d'une empreinte digitale augmentera la sécurité de votre système et simplifiera la procédure d'authentication.

L'enregistrement des empreintes digitales se fait à partir du Centre de contrôle OmniPass. Avant vous être connecté à titre d'utilisateur OmniPass, cliquez deux fois sur l'icone OmniPass dans la zone de notification. Sélectionnez l'onglet Paramètres utilisateur, puis cliquez sur [Enregistrement] dans la zone Paramètres utilisateur. Cliquez sur [Enregistrer le périphérique d'authentification] et authentifiez-vous à l'invite d'authentification d'OmniPass. Le système ouvre la procédure d'enregistrement du périphérique.

1 Pendant la procédure d'enregistrement initial de l'utilisateur, vous serez invité à sélectionner le doigt qui sera enregistré. Les doigts doivent être enregistrés seront marqués d'un crochet vert. Le doigt sélectionné pour l'enregistrement sera marqué d'une flèche rouge. OmniPass vous permet de réenregistrer un doigt. Si vous désirez un doigt qui a déjà été enregistré et que vous poursuivez la procédure d'enregistrement, OmniPass enregistrera l'empreinte digitale actuelle à la place de l'ancienne empreinte. Sélectionnez un doigt à enregistrer et cliquez sur [Suivant]. 2 Il est temps pour OmniPass de prendre l'empreinte que vous avez. Plusieurs tentatives peuvent être nécessaires avant qu'Omnipass prenne toute empreinte digitale. Si OmniPass n'y parvient pas ou si l'écran de capture de l'empreinte digitale expire, cliquez sur [Principe] pour redémarrer le processus d'enregistrement d'empreinte digitale.

Votre système est équipé d'un capteur d'empreintes digitales « à glissement ». Les capteurs à glissement sont de taille réduite et ressemblent à un mince rectangle allongé. Pour prendre une empreinte digitale, faites glisser ou tirez doucement vers vous le bout de votre doigt sur le capteur (à partir de la deuxième articulation). Un glissement trop rapide ou trop lent pourrait faire échouer la prise d'empreintes. L'écran Choisir un doigt dispose d'un bouton [Pratique] ; cliquez dessus pour pratiquer la prise de votre empreinte digitale. Lorsque vous maîtrisez la prise d'empreintes digitales, vous pouvez procéder à l'enregistrement d'un doigt.

Lorsque OmniPass a correctement pris l'empreinte digitale, l'écran Vérifier l'empreinte digitale s'affiche automatiquement. Pour vérifier l'enregistrement de votre empreinte, placez le bout de votre doigt sur le capteur comme lors d'une prise d'empreinte digitale. Si l'empreinte a été vérifiée avec succès, une empreinte digitale verte apparait dans la fenêtre de prise et le texte Vérification réussie s'affiche en dessous.

Utilisation d'omnipass

Vous pouvez maintenant commencer à utiliser OmniPass. Son utilisation régulière vous permettra de simplifier vos procédures d'authentification.

Remplacement du mot de passe

Vous utiliserez souvent la fonction de remplacement du mot de passe. Lorsque vous allez sur un site Internet à accès restreint (par exemple, de votre banque, de votre courrier électronique, de paiement ou d'enchères en ligne), vous serez always invited to enter vos references de connexion. OmniPass peut detecter ces invites et vous pouvez lui « enseigner » à enregistrer vos references. La prochaine fois que vous visiterez un de ces sites, vous pourrez vous authentifier à l'aide de votre empreinte digitale pour y acceder.

Barre d'outils d'authentification omnipass

Après avoir installé OmniPass et redémarré votre ordinateur, vous remarquerez la présence d'une nouvelle boîte de dialogue au début de votre session Windows. Il s'agit de la barre d'outils d'authentication OmniPass. Celle-ci s'affiche chaque fois que le système d'authentication est appelé. Ce système peut être appelé fréquemment : pendant l'ouverture d'une session Windows, lors de la connexion à OmniPass, lorsque vous déverrouillez votre poste de travail, lorsque vous reprenez le système depuis le mode sommeil ou veille prolongée, lorsque vous déverrouillez un économiseur d'écran activé par mot de passe, lors du remplacement du mot de passe d'un site mémorisé ou des noms de connexion d'applications, etc. Lorsque cette barre d'outils s'affiche, OmniPass vous invite à vous authentifier.

La fenêtre Authentication de la connexion indique la fonction restreinte par OmniPass à laquelle vous tentez de vous connecter. Les icônes en bas à gauche (empreinte digitale et clé) indiquent les méthodes d'authentication disponibles. Les méthodes sélectionnées sont en surbrillance, contrairement aux méthodes non sélectionnées. Lorsque vous cliquez sur l'icône pour obtenir une méthode d'authentication non sélectionnée, l'invite d'authentication associée à cette méthode s'affiche.

À l'invite d'authentication, vous devez fournir les informations d'identification appropriées : un doigt enregistré dans la fenêtre d'empreintes digitales ou votre mot de passe principal dans la case de mot de passe principal (l'icône en forme de clé).

Mémorisation d'un mot de passe

OmniPass peut mémoriser toute application, toute interface graphique ou toute autre ressource protégée par un mot de passe.

À l'aide de la procédure suivante, vous pourrez sauvegarder dans OmniPass toutes les informations permettant de vous identifier. Ces informations seront ensuite associées à votre « mot de passe principal » ou à votre empreinte digitale.

Allez sur un site comportant une procédure de connexion (nom d'utilisateur et mot de passe), mais ne vous connectez pas tout de suite. À l'invite de connexion au site, entrez votre nom d'utilisateur et votre mot de passe dans les champs appropriés, mais n'entrez pas sur le site (n'appuyez pas sur [Entrer], [Envoyer], [OK], ou Connexion). Cliquez avec le bouton droit de la souris sur l'icône OmniPass de la zone de notification et sélectionnez Mémoriser le mot de passe dans le sous-menu. Le curseur fléché Windows devient un curseur OmniPass en forme de clé dorée. Cliquez sur ce curseur dans la zone d'invite de connexion, mais ne cliquez pas sur le bouton [Connexion] ou [Envoyer].

Association d'un nom convivial

Après avoir cliqué sur le curseur en forme de clé près de l'invite de connexion, OmniPass vous invitera à entrer un « nom convivial » pour ce site. Vous devez entrer un terme qui vous rappelle le site Internet, la société ou le service auquel vous vous connectez. Dans sa base de données sécurisée, OmniPass associe ce nom convivial au site Internet.

Paramètres supplémentaires pour minimiser un site

Lorsque vous êtes invité à entrer un « nom convivial », vous pouvez définir la manière dont OmniPass vous authentifie sur ce site. Trois options sont à votre disposition pour chaque site mémorisé par OmniPass.

Le paramètre par défaut est Cliquer automatiquement sur le bouton « OK » ou « Soumettre » pour ce site protégé par mot de passe une fois l'utilisateur authentifié. Avec ce paramètre, chaque fois que vous accédez à ce site, OmniPass vous demandera votre mot de passe principal ou votre périphérique d'authentication d'empreintes digitales. Une fois que vous êtes authentifié par OmniPass, vous serez automatiquement connecté au site.

La deuxième option est moins sécurisée : Entrer automatiquement sur ce site protégé par mot de passe lorsqu'il est activé. Ne pas demander d'authentification. Cochez la case supérieure pour sélectionner ce choix. Ensuite, chaque fois que vous vous connectez à ce site, OmniPass vous donnera accès sans vous demander de vous authentifier.

CE PARAMÉTRE EST PLUS PRATIQUE CAR DES QUE VOUS DEMANDEZ UN SITE QUI Y EST ASSOCIÉ, VOUS SAUTEZ LA PROCÉTURE D'AUTHENTIFICATION ET VOUS ACCÉDEZ INSTANTANÉMENT AU SITE. CEPENDANT, SI VOUS LAISSEZ VOTRE ORDINATEUR SANS SURVEILLANCE AVEC VOTRE CONNEXION OMNIPASS ACTIVÉE, TOUTE PERSONNE UTILISANT VOTRE SYSTème PEUT ENTERR SUR LES SITES PROTEGÉS EN USURPANT VOTRE IDENTITÉ.

Si vous désélectionnez les deux cases dans Paramètres pour ce site protégé par mot de passe, OmniPass vous demande votre mot de passe principal ou votre périphérique d'authentication. Une fois que vous avez été authentifié par OmniPass, vos informations d'identification s'affichent à l'invite de connexion du site. Toutefois, vous devez cliquer sur le bouton [OK], [Envoyer] ou [Connexion] pour accéder au site.

Cliquez sur [Terminer] pour achever la procédure de mémorisation du mot de passe. L'emplacement du site, les informations d'identification pour y accéder et les paramètres d'authentication OmniPass correspondant à ce site sont désormais sauvegardés dans la base de données sécurisée d'Omnipass. Les paramètres d'authentication d'Omnipass (Paramètres pour ce site protégé par mot de passe) peuvent toujours être modifiés dans Gestion du coffre-fort.

Connexion à un site mémorisé

Selon les informations continues dans Paramètres pour ce site protégé par mot de passe, OmniPass vous invitera ou non à vous authentifier lorsque vous retournez à un site mémorisé. Ces informations peuvent être modifiées dans Gestion du coffre-fort.

Les cas suivants s'appliquent à l'utilisation d'OmniPass pour se connecter à : Windows, aux sites mémorisés et à toutes les autres ressources protégées par mot de passe.

Avec mot de passe principal

Lorsque vous retournez à un site mémorisé avec OmniPass, il se peut que le système vous demande un mot de passe principal. Entrez votre mot de passe principal et vous serez autorisé à accéder au site.

Présentation du capteur d'empreintes digitales

Connexion à windows avec un capteur d'empreintes digitales

Lorsque vous vous connectez à Windows à l'aide d’un capteur d’empreintes, la fenêtre de prise d’empreintes digitales apparait à côté de l’écran de connexion Windows. Placez votre doigt enregistré sur le capteur pour que le système vous identifie. Vous serez simultanément connecté à Windows et OmniPass. La fenêtre de prise d’empreinte s'affiche également si vous avez utilisé Ctrl-Alt-Suppr pour verrouiller le système. En outre, le capteur d’empreintes peut être utilisé pour vous reconnecter, comme indiqué ci-dessus.

SI UN ORDINATEUR EST VERROUILLE ET QU'OMNIPASS DETECTE UN UTILISATEUR DIFFÉRENT SE RECONNECTANT AVEC SON EMPREINTE DIGITALE, LE PREMIER UTILISATEUR SERA DÉCONNECTÉ ET LE SECOND CONNECTÉ.

Gestion des mots de passe

OmniPass propose une interface qui vous permet de : gérer vos mots de passe. Pour accéder à cette interface graphique, cliquez deux fois sur la clé OmniPass dans la zone de notification. Cliquez sur Gestion du coffre-fort ; vous serez invité à vous authentifier. Lorsque vous avez accédé à Gestion du coffre-fort, cliquez sur Gérer les mots de passe sous Paramètres du coffre-fort. L'interface Gérer les mots de passe apparaît avec une liste de noms conviviaux.

Si vous désirez afficher les informations d'identification sauvegardées pour un site Internet mémorisé, mettez en surbrillance la ressource souhaitée sous Boîte de dialogue « Protection par mot de passe » et cliquez sur Afficher les valeurs. En cas de réinitialisation d'un mot de passe ou d'expiration d'un compte, vous pouvez supprimer les informations d'identification sauvegardées dans OmniPass. Mettez en surbrillance la ressource souhaitée sous Boîte de dialogue « Protection par mot de passe », puis cliquez sur Supprimer la page. Vous serez invité à confirmer la suppression du mot de passe.

Les deux cases à cocher dans Gérer les mots de passe déterminent si OmniPass vous invite à vous authentifier ou vous connecte directement au site mémorisé.

Si vous tentez d'utiliser Mémoriser le mot de passe sur un site déjà connu, OmniPass efface les anciennes informations d'identification.

Le remplacement de votre mot de passe Windows constitue l'exception à la règle ci-dessus. Si votre mot de passe est réinitialisé dans Windows, le changement sera détecté par OmniPass qui vous invitera à « Mettre à jour » ou à « Reconfirmer » le mot de passe. Entrez votre nouveau mot de passe Windows dans l'invite, puis cliquez sur [OK]. Notre « mot de passe principal » Omnipass sera toujours votre mot de passe Windows.

Identités d'utilisateur omnipass

Les identités permettent aux utilisateurs OmniPass de posséder plusieurs comptes sur un même site (par exemple, [e-mail] et [e-mail]). Si OmniPass ne vous a pas fourni d'identités, vous ne pourrez mémoriser qu'un seul compte par site.

Pour créer et gérer des identités, cliquez deux fois sur la clé OmniPass dans la zone de notification. Cliquez sur Gestion du coffre-fort. OmniPass vous invite à vous authentifier. Lorsque vous avez accédé à Gestion du coffre-fort, cliquez sur Gérer les identités sous Paramètres du coffre-fort. Vous pouvez seulement gérer les identités de l'utilisateur OmniPass actuellement connecté.

Pour ajouter une nouvelle identité, cliquez sur Nouvelle identité ou double-cliquez sur Cliquer ici pour ajouter une nouvelle identité. Nommez la nouvelle identité et cliquez sur [OK], puis sur [Appliquer]. Vous pouvez désormais basculer vers la nouvelle identité et démarrer la mémoire des mots de passe.

Pour supprimer une identité, mettez en surbrillance l'identité à supprimer et cliquez sur [Supprimer l'identité], puis cliquez sur [Appliquer].

LORSQUE VOUS SUPPRIMEZ UNE IDENTITE, TOUS LES SITES MÉMORISÉS ET LES BOITES DE DIALOGUE « PROTECTION PAR MOT DE PASSE » ASSOCIÉS À L'IDENTITE SONT PERDUS.

Pour définir l'identité par défaut, mettez en surbrillance l'identité souhaitée puis cliquez sur [Définir par défaut] et cliquez sur [Appliquer] pour vérifier que les paramètres sont bien enregistrés. Si vous accédez à OmniPass à l'aide d'un capteur d'empreintes digitales, vous serez automatiquement connecté à l'identité par défaut de l'utilisateur OmniPass associé à l'empreinte. Si vous utilisez la méthode de connexion à l'aide du « mot de passe principal », vous pouvez désirer l'identité avec laquelle vous vous connectez.

Choix de l'identité de l'utilisateur lors de la connexion

Pour désigner votre identité lors de la connexion, tapez votre nom d'utilisateur dans le champ Nom d'utilisateur : Appuyez sur [Tab] et assurez-vous que le champ Domaine : se remplit automatiquement. Cliquez sur le champ Mot de passe : pour pointer le curseur dessus et vous verrez le menu déroulant dans le champ Identité : Sélectionnez l'identité souhaitée puis cliquez sur [OK].

Changement d'identité de l'utilisateur

Pour changer les identités à tout moment, cliquez avec le bouton droit de la souris sur l'icône OmniPass dans la zone de notification, puis cliquez sur Changer l'identité de l'utilisateur dans le sous-menu. La boîte de dialogue Changer d'identité apparait. Sélectionnez l'identité souhaitée puis cliquez sur [OK].

Gestion des mots de passe et des identités

Sur l'interface Gérer les mots de passe de l'onglet Gestion du coffre-fort du Centre de contrôle OmniPass, il existe une liste de sélection déroulante nommée Identité. Ce champ vous permet de désigner l'identité pour laquelle vous désirez : gérer les mots de passe. Lorsque vous sélectionnez une identité dans cette liste, le système affiche seulement les boîtes de dialogue « Protection par mot de passe » associées à cette identité. Vous pouvez effectuer toutes les fonctions expliquées dans « Gestion des mots de passe » en page 196.

Configuration d'omnipass

Cette section vous donne un aperçu de la fonction Exportation/Importation et du Centre de contrôle OmniPass.

Exportation et importation d'utilisateurs

VOUS NE POUVEZ PAS IMPORTER UN UTILISATEUR DANS OMIPASSI UN UTILISATEUR PORTANT LE MÈME NOM Y EST DEJA ENREGISTRE.

Vous pouvez importer et exporter des utilisateurs dans et hors d'Omnipass à l'aide du Centre de contrôle. Le processus d'exportation permet de sauvegarder tous les sites mémorisés, les informations d'identification et les empreintes enregistrées d'un utilisateur OmniPass. Toutes les données OmniPass d'un utilisateur sont sauvegardées dans un fichier de base de données crypté unique. Durant le processus d'importation, vous devez utiliser les informations de connexion Windows de l'utilisateur exporté. Si les informations d'identification appropriées ne sont pas fournies, le profil utilisateur ne sera pas importé.

VOUS DEVEZ EXPORTER PÉRIODIQUÉMENT VÔTURE PROFIL UTILISATEUR ET LE SAUVEGARDER DANS UN ENDROIT SÜR. S'IL DEVAIT ARRIVER QUELQUE CHOSE À VÔTURE SYSTÉME, VOUS POUVEZ IMPORTER VÔTURE PROFIL OMNIPASS SUR UN NOUVAU SYSTÉME ET DISPOSER INSTANTANÉMENT DE TOUS VOS PARAMÉTRES ET EMPREINTES DIGITALES MÉMORISÉS. - N'OUBLIEZ PAS VOS INFORMATIONS D'IDENTIFICATION WINDOWS UTILISÉES LORS DE L'EXPORTATION. LORSQUE VOUS PROCESSÉ À L'IMPORTATION D'UN PROFIL UTILISATEUR, OMNIPASS VOUS INVITE À VOUS AUTHENTICIER. LES INFORMATIONS D'IDENTIFICATION PERMETTANT D'IMPORTER UN PROFIL SONT LES RÉFERENCES DE ConnexION WINDOWS DE L'UTILISATEUR EXPORTÉ. CES RÉFERENCES SONT CELLES QU'IL FALLAIT SOUMETTRÉ LORSQUE LE PROFIL D'UTILISATEUR A ETÉ EXPORTÉ. VOUS AUREZ BESOIN DU NOM D'UTILISATEUR, DU MOT DE PASSE ET DU DOMAINE.

Exporter un profil d'utilisateur omnipass

Pour exporter un profil utilisateur, ouvre le Centre de contrôle OmniPass et clique sur Importer/exporter un utilisateur sous Gérer les utilisateurs.

Cliquez sur Exporter un profil utilisateur OmniPass. OmniPass vous invitera à vous authentifier. Une fois l'authentification réussie, vous devez nommer le profil utilisateur OmniPass et décider où l'enregistrer. Un fichier. opi est généré et vous devez en sauvegarder une copie dans un endroit sûr.

Ce fichier. opi contient toutes vos données d'utilisateur OmniPass. Il est crypté et protégé par mot de passe. Ce profil utilisateur ne contient AUCUN de vos fichiers de données cryptés.

Importer un profil d'utilisateur omnipass

Pour importer un profil utilisateur, ouvrez le Centre de contrôle OmniPass et cliquez sur [Importer/exporter un utilisateur] sous Gérer les utilisateurs. Cliquez sur [Importer un nouvel utilisateur dans OmniPass], Sélectionnez « Fichier d'importation/exportation OmniPass » (*.opi) puis cliquez sur [Suivant]. OmniPass vous invite ensuite à rechercher le fichier exporté précédemment (fichier. opi). Lorsque vous sélectionnez le fichier. opi pour l'importer, OmniPass vous invite à vous authentifier. Les informations d'identification permettant d'importer un profil sont les références de connexion Windows de l'utilisateur exporté. Ces références sont celles qu'il fallait soumettre lorsque le profil d'utilisateur a été exporté. Vous aurez besoin du Nom d'utilisateur, du Mot de passe et du Domaine. Si vous avez oublié la valeur pour Domaine, celle-ci doit correspondre au nom de votre ordinateur dans un environnement PC ou SOHO.

OmniPass vous informe si le profil utilisateur a été correctement importé.

Informations importantes sur les opérations d'importation et d'exportation

• Supposons que vous exportez un profil d'utilisateur Windows local depuis OmniPass. Vous pouvez importer ce profil sur un autre ordinateur doté d'OmniPass. Avant de pouvoir importer le profil, un utilisateur Windows avec les mêmes références de connexion doit être créé sur l'ordinateur important le profil.

Exemple : J'ai un utilisateur Windows avec le nom d'utilisateur « Thomas » et le mot de passe « Soleil » sur mon système. J'ai enregistré « Thomas » dans OmniPass et mémorisé des mots de passe. Je veux transférer tous mes mots de passe vers le nouveau système. J'exporte le profil utilisateur OmniPass de Thomas. J'accède à mon nouveau système et à l'aide du panneau de configuration, je crée un utilisateur avec le nom d'utilisateur « Thomas » et le mot de passe « Soleil ». Je peux maintenant importer les données utilisateur OmniPass dans le nouveau système.

• Si vous exportez un utilisateur propre à OmniPass, vous pouvez importer cet utilisateur dans tout ordinateur exécutant OmniPass, à condition qu'un utilisateur portant le même nom n'y soit pas déjà enregistré.
• Si vous tentez d'importer un profil utilisateur portant le même nom qu'un utilisateur déjà enregistré dans OmniPass, le processus d'importation échoue.

Centre de contrôle omnipass

Cette section a pour but de partager les fonctions du Centre de contrôle OmniPass qui n'ont pas été expliquées précédemment.

Vous pouvez accéder au Centre de contrôle OmniPass de trois façons :

• Double-cliquez sur l'icône OmniPass en forme de clé dorée dans la zone de notification Windows (généralement située dans le coin inférieur droit du bureau).
• Cliquez sur le bouton Démarrer, Sélectionnez Tous les programmes, puis le groupe de programmes Softex et enfin cliquez sur la sélection Centre de contrôle OmniPass.
• Ouvrez le Panneau de configuration Windows (accessible à partir du bouton Démarrer -> Paramètres -> Panneau de configuration) et double-cliquez sur l'icône Softex OmniPass.

Gestion des utilisateurs

L'onglet « Gestion des utilisateurs » comporte deux interfaces principales : Ajouter/supprimer un utilisateur et Importer/exporter un utilisateur. La fonctionnalité Importer/exporter un utilisateur est expliquée dans « Exportation et importation d'utilisateurs » en page 198. La fonctionnalité Ajouter/supprimer un utilisateur est explicite.

Si vous cliquez sur Ajouter un nouvel utilisateur à OmniPass, vous démarrez l'Assistant d'enregistrement OmniPass. L'Assistant d'enregistrement est expliqué dans « Enregistrement des utilisateurs » en page 190.

Si vous cliquez sur Supprimer un utilisateur OmniPass, vous êtes invité à vous authentifier. Authentifiez-vous à l'aide des informations d'identification (ou de l'emploi digital enregistrée) de l'utilisateur à supprimer. OmniPass vous invite à confirmer la suppression de l'utilisateur. Cliquez sur [OK] pour terminer le processus de suppression.

LA SUPPRESSION D'UN UTILISATEUR DETRUIT AUTOMATIQUEMENT TOUTES LES DONNÉES OMNIPASS ASSOCIÉES À CET UTILISATEUR. TOUTES LES IDENTITÉS ET TOUTES LES INFORMATIONS D'IDENTIFICATION DE L'UTILISATEUR SERONT PERDUES.

SI VOUS ETES CERTAIN DE DEVOIR SUPPRIMER L'UTILISATEUR, NOUS VOUS RECOMMANDONS D'EXPORTER LE PROFIL UTILISATEUR.

Paramètres utiliser

L'onglet « Paramètres utiliser » comporte trois interfaces : Paramètres audio, Astuces de la barre de tâches et Enregistrement. Les paramètres utilisé permettent aux utilisateurs de personnaliser OmniPass pour répondre à leurs préférences individuelles. Sous Paramètres utiliser (Paramètres audio et Astuces de la barre de tâches), vous pouze configurer la manière dont OmniPass informe l'utilisateur des événements d'Omnipass (par exemple, connexion russe, accès refusé, etc.). Les détails de chaque paramètre sous les interfaces Paramètres audio et Astuces de la barre des tâches sont explicites.

L'interface Enregistrement vous permet d'enregistrer des empreintes digitales. Si vous désirez des informations sur la procédure d'enregistrement d'un périphérique d'authentication, reportez-vous au Chapitre 2.3. Pour enregistrer des empreintes digitales supplémentaires, cliquez sur Enregistrer un périphérique d'authentication et authenticatez-vous dans OmniPass. Sélectionnez le périphérique de reconnaissance d'empreintes digitales dans l'écran Sélectionner un périphérique d'authentication (il doit être déjà marqué d'une coche verte si vous avez enregistré un doigt), puis cliquez sur [Suivant].

Paramètres de système

Vous trouvez l'interface Options de démarrage dans l'onglet « Paramètres de système ». Les options de cette interface vous permettent de désigner la manière dont l'ouverture de session OmniPass est associée à votre ouverture de session Windows.

La première option, Se connecter automatiquement à OmniPass en tant qu'utilisateur actuel, est explicite. Lors de l'ouverture d'une session Windows, vous êtes connecté à OmniPass à l'aide de vos références de connexion Windows. Si l'utilisateur ouvrant une session Windows n'a jamais été enregistré dans OmniPass, personne n'est connecté à OmniPass au moment de la connexion. Ce paramètre convient à une configuration de bureau ou à toute configuration nécessitant la saisie d'un nom d'utilisateur et d'un mot de passe pour utiliser l'ordinateur. Il s'agit du paramètre par défaut.

Avec la deuxième option, Se connecter manuellement à OmniPass au démarrage, OmniPass vous invite à vous connecter une fois que vous avez ouvert une session Windows.

Si vous choisissez la troisième option, Ne pas se connecter à OmniPass au démarrage, OmniPass n'invite pas l'utilisateur à se connecter.

Vous pouvez vous connecter manuellement à OmniPass en cliquant avec le bouton droit de la souris sur l'icône d'OmniPass dans la zone de notification et sur Connecter l'utilisateur dans le menu généré.

Dépannage

Vous ne pouvez pas utiliser OmniPass pour créer des utilisateurs Windows. Vous devez d'abord créer l'utilisateur Windows, ce qui nécessite des droits d'administrateur. Une fois l'utilisateur Windows créé, vous pouvez l'ajouter dans OmniPass avec le même nom d'utilisateur et le même mot de passe.

Impossible d'ajouter des utilisateurs windows dans omnipass

Si vous rencontrez des difficultés pour ajouter un utilisateur Windows dans OmniPass, vous devrez peut-être modifier vos paramètres de sécurité local. Pour ce faire, allez à Démarrer, Panneau de configuration, Outils d'administration et Paramètres de sécurité local. Ouvrez Stratégies locales et Options de sécurité, puis double-cliquez sur Accès réseau : Modèle de partage et de sécurité pour les comptes locaux. La configuration correcte doit être Classique - Les utilisateurs locaux s'authentifient eux-mêmes.

Impossible d'ajouter un utilisateur avec un mot de passe vide dans omnipass

Si vous rencontrez des difficultés pour ajouter un utilisateur avec un mot de passe vide dans OmniPass, vous devrez peut-être modifier vos paramètres de sécurité locale. Essayez d'abord la procédure expliquée dans la section Impossible d'ajouter un utilisateur Windows dans OmniPass. Si le problème persiste, essayez la procédure suivante.

Cliquez sur [Démarrer], Panneau de configuration, Outils d'administration et Paramètres de sécurité local. Ouvrez Stratégies locales et Options de sécurité, puis double-cliquez sur Comptes : restreindre l'utilisation de mots de passe vierges par le compte local à l'ouverture de session console. Ce paramètre doit être configuré sur Désactivé.

Durant la procédure d'ouverture d'une session windows, une boîte de dialogue s'affiche après l'authentication omnipass

Après avoir installé OmniPass sur votre système, vous pouvez désirer de vous connecter à Windows à l'aide d'OmniPass. Vous vous authentifiez avec OmniPass (à l'aide du mot de passe principal ou d'un périphérique de sécurité enregistré) et OmniPass vous connecte à Windows. Au cours du processus d'authentication, il se peut que la boîte de dialogue Erreur de connexion s'affiche.

Cette boîte de dialogue apparait si OmniPass n'a pas réussi à vous connecter à Windows à l'aide des informations d'identification fournies (nom d'utilisateur et mot de passe). Ceci peut arriver dans les circonstances suivantes :

• Voiture mot de passe Windows a changé.
• Voiture compte Windows a été désactivé.

Si vous rencontrez des difficultés à cause de la première raison, vous devrez mettre à jour OmniPass avec votre mot de passe de compte Windows modifié. Cliquez sur Mettre à jour le mot de passe et une boîte de dialogue vous invitera à reconfirmer votre mot de passe.

Entrez le nouveau mot de passe Windows et cliquez sur [OK]. Si l'erreur persiste, il est peu probable que le problème soit du à la modification de votre mot de passe Windows.

Adobe Reader 152

Adaptatourauto/avion72,73

Alimentation

Adaptateur auto/avion 72

adaptateur secteur 72

gestion 81

Mise hors tension 84

Mise sous tension 74

panne 117, 118

problèmes 120

sources 72

voyant 30

Amorçage du système 78

Auto-diagnostic de mise sous tension 75, 125

Bac modulaire 56

Installation 57

périphériques 56

Remplacement hors tension 57

retrait 57

Batterie 86

augmentation de la durée de vie 142

Batterie au lithium 86

conservation de l'énergie 81

court-circuit 89

défectueuse 119

entretien 141

epuisée 119

faible 88

mode veille 88

problèmes 119, 120

recharge 87

replacement 89

Remplacement hors tension 89

Remplacement sous tension 89

voyant de niveau 31

Voyants de niveau 31

BIOS

guide 78

Utilitaire de configuration 76

Bluetooth

Informations supplémentaires 184

Bouton d’éjection de carte ExpressCard 24

Boutons de sécurité

Fonctions 59

Boutons de sécurité/PC Tablette LifeBook 20, 59

Cable de sortie c.c. 72

Capteur d'empreintes digitales 22, 186

barre d'outil d'authentification OmniPass 193

connexion à un site mémorisé 195

désinstallation d'Omnipass 189

Enregistrement d'une empreinte digitale 192

Enregistrement des utilisateurs 190

Installation d'OmniPass 187

Mémorisation d'un mot de passe 194

Première mise en marche 187

remplacement du mot de passe 193

Utilisation d'Omnipass 193

Carte Express Card

problèmes 117

Carte Memory Stick

Installation 92

retrait 92

Carte SD

Installation 92

retrait 92

Carte Secure Digital

retrait 92

Cartes ExpressCard 93

Installation 93

retrait 94

Cartes mémoire MemoryStick/Secure Digital 91

Cartes PC

fente 24

CD de pilotes et de restauration des applications 130

CD-ROM 114

Clavier 21, 41

pavé numérique 41

problèmes 115

Touches de curseur 41

Touches de fonction 42

Touches Windows 42

Click Me! 80

Commandes et connecteurs 17

Commutateur d'alimentation/

veille/reprise 20,39,81

Commutateur de veille/reprise 18

Compartiment de batterie au lithium 29

Configuration Tablette 35

Connecteur entrée c.c. 17

Conventions utilisées dans ce guide 13

Coordonnées 14

Coordonnées pour contacter Fujitsu 14

Cordon du stylo 54

Defiler 48

Dépannage 110

DIMM 95

Disque dur

problèmes 115

voyant d'accès 31

Double-clique 45

Duplicateur de ports

Connecteur pour duplicateur de ports 29

problèmes 115

Ecran 20,34

luminosite 38

ouverture 34

problèmes 122, 123

Ecran tactile

cliquer 50

étalonnage 52

glisser 51

Emplacement du commutateur Marche/

Arrêt de carte réseau local sans fil 18

Enregistrement 79

Étiquette de configuration 145

FDU 80,134,154

Fente d'antivol 18

Fente de dispositif antivol 26

Fente pour carte ExpressCard 24

Fente pour cartes Memory Stick/SD 17

Fonction de veille prolongée 83 activation/désactivation 83

Fonctions des boutons de post-identification 62

Fonctions des boutons de pré-identification 60

Fonctions des boutons PC Tablette modification 65

Garantie 15

Gestion de l'alimentation 81

Gestion de l'alimentation dans Windows 83

Glisser 45, 47

Glossaire 156

Grilles de ventilation 27, 29

Haut-parleurs incorporés 113

Icônes de bouton 60, 63

Lecteur de DVD

problèmes 114

Lecteur multimédia

Alimentation par batterie 104

entretien 143

Panneau de configuration 103

retrait 101

supplémentaires 99, 102

Utilisation 104

Lecteur optique 98

Graveur de DVD multiformat modulaire 98

Ouverture du plateau 102

Logiciels pré-installés 151

Loquets de la batterie 29

Memoire

capacité 97

compartiment 28, 96

Installation 95

module de mémoire additionnelle 95

problèmes 116

Vérification de la capacité de mémoire 97

Messages d'erreur 125

Microphones intégrés doubles 22

Microsoft Works 155

Mots de passe d'accès au disque dur 76

Numérisur 49

Ordinateur portable Fujitsu LifeBook rangement 139

Voyager avec votre ordinaire 140

Pavé tactile TouchPad

bouton de défilement 22

dispositif de pointage 22

Périphériques modulaires 57

Installation 57

retrait 57

Point d'attache du cordon du stylo 25

Port de connexion 17, 105

Port IEEE 1394 106

Port pour moniteur externe 108

Port USB 17

Port vidéo externe 18, 28

Ports de périphériques 105

Prise d'écouteurs 107

Prise d'alimentation c.c. 72

Prise d'écouteurs 17

Prise de micro 17, 23, 107

Prise de réseau local Gigabit (RJ-45) 27

Prise de réseau local interne 105

Prise IEEE 1394 (4 broches) 22

Procédure d'amorçage 75

Redemarrage 83

Réglage des commandes du pavé TouchPad 48

Réglage du volume 55

Remplacement hors tension 57

Renseignements sur la réglementation 170

Réseau local 18

Réseau local sans fil

Avant d'utiliser la carte réseau sans fil 174

Configuration 174

Connexion au réseau 179

Dépannage 180

désactivation/déconnexion 177

modes 175

Spécifications 182

Restaurer vos logiciels pré-installés 130

RJ-45 105

SDRAM 28,95

Secteur

adaptateur 72

Adaptateurs de fiches 141

voyant 31

Site de vente par internet de Fujitsu 15

Souris

problèmes 115

Spécifications 145

Alimentation 150

Audio 147

Clavier 149

Dimensions et poids 150

Environnement d'exploitation 151

Memoire 146

Microprocesseur 146

Options de stockage de masse 147

Ports de périphériques 148

Puce 146

video 146

Stylet

Installation du cordon 54

Tableau de sécurité LifeBook

désinstallation 69

motsdape66

paramétrage 65

utilisation 67

Tablecaudevoyantsd'etat20,30

Téléchargement automatique des

Mises à jour de pilotes 134

Touche de fonction

[F10] 43

[F3]43

[F4] 43

[F6]43

[F7]43

[F8] 43, 55

[F9] 43, 55

Fn 43

Touches de curseur 42

Touches Windows 42

Touche Application 42

Touches Démarrer 42

USB 106, 116

problèmes 116

Utilisation de l'écran tactile capacitif optionnel 53

Utilitaire de mise à jour des pilotes
