Santo SK 71003 I - Réfrigérateur AEG-ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur intégrable
Marque	AEG-Electrolux
Modèle	Santo SK 71003 I
Dimensions (H x L x P)	1030 x 560 x 550 mm
Alimentation	230 V monophasé, 10 A
Classe énergétique	Non précisé par le fabricant
Volume net total	Non spécifié
Température ambiante de fonctionnement	+10 °C à +38 °C
Thermostat	Réglable de 1 (froid minimal) à 6 (froid maximal), position 0 pour arrêt
Dégivrage du réfrigérateur	Automatique
Éclairage intérieur	Ampoule de remplacement max. 15 W
Clayettes	Verre, ajustables en hauteur, avec arrêts de transport amovibles
Balconnets de porte	Réglables en hauteur
Bac à légumes	1 bac en verre dédié
Compartiment congélateur	Intégré, pour glaçons et surgelés
Réversibilité de porte	Oui, possible
Type d'installation	Encastrable sous plan de travail
Nettoyage	Intérieur : eau tiède et détergent doux ; extérieur : eau savonneuse ; condenseur : dépoussiérage régulier
Sécurité	Fermeture magnétique, mise à la terre obligatoire, arrêt automatique en position 0
Pièces détachées et réparabilité	Lampe et câble d'alimentation remplaçables par professionnel ; service après-vente constructeur

FOIRE AUX QUESTIONS - Santo SK 71003 I AEG-ELECTROLUX

Comment régler la température de mon réfrigérateur AEG-Electrolux Santo SK 71003 I ?

Utilisez le thermostat situé à l'intérieur. Tournez-le de la position 1 (moins froid) à 6 (plus froid). La position 0 arrête l'appareil. Pour un usage normal, réglez sur 3 ou 4 et ajustez selon vos besoins.

L'éclairage intérieur ne fonctionne plus, que faire ?

Débranchez l'appareil, retirez le diffuseur en dévissant la vis de fixation, remplacez l'ampoule défectueuse par une ampoule de même type (max. 15 W), puis replacez le cache et rebranchez.

Comment dégivrer le réfrigérateur ?

Le dégivrage est automatique : l'eau s'écoule dans un bac à l'arrière et s'évapore. Aucune intervention manuelle n'est nécessaire. Si du givre persiste, vérifiez que le thermostat n'est pas trop haut et que la porte ferme bien.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil. Retirez tous les accessoires et lavez-les à l'eau tiède avec un détergent doux (type liquide vaisselle). Rincez à l'eau javellisée, séchez soigneusement. Nettoyez les parois, le joint de porte et l'orifice d'écoulement avec le bâtonnet fourni.

Mon réfrigérateur fait du bruit ou vibre, est-ce normal ?

Vérifiez que l'appareil est de niveau (réglage des pieds) et qu'il n'est pas trop proche d'une cloison ou de meubles. Un léger bruit de compresseur ou de circulation de fluide est normal. Si le bruit est excessif, contactez le service après-vente.

Puis-je inverser le sens d'ouverture de la porte ?

Oui, la porte est réversible. Débranchez l'appareil, retirez les pivots supérieur et inférieur, puis montez la porte dans le sens souhaité en suivant les instructions de la notice. Attention à ne pas endommager le circuit frigorifique.

Quelle est la zone la plus froide du réfrigérateur ?

La zone la plus froide se trouve sur la clayette inférieure en verre. Utilisez-la pour conserver les viandes, volailles, poissons crus et plats préparés, avec un temps de conservation de 1 à 2 jours maximum.

Comment installer le réfrigérateur dans une niche ?

Assurez-vous que la niche mesure au moins 1030 x 560 x 550 mm (H x L x P). Prévoyez une ventilation de 200 cm² minimum. Après avoir glissé l'appareil, fixez-le avec les 4 vis fournies et ajustez l'alignement de la porte du meuble.

Que faire en cas de coupure de courant prolongée ?

Ne pas ouvrir la porte pour conserver le froid. Si l'absence dure plus de 24h, videz l'appareil, nettoyez-le et laissez la porte entrouverte. Ne recongelez jamais un produit décongelé.

Pourquoi de l'eau s'accumule-t-elle au fond du réfrigérateur ?

L'orifice d'écoulement de l'eau de dégivrage est probablement obstrué. Nettoyez-le avec le bâtonnet fourni (situé dans l'orifice) pour rétablir l'évacuation.

MODE D'EMPLOI Santo SK 71003 I AEG-ELECTROLUX

Réfrigérateur intégrable

Notice d'utilisation

Sous réserve de modifications

Le Groupe Electrolux est le premier fabricant mondial d'apparella domestique, d'astration et d'extérieur. Plus de 55 millions de produits du Groupe Electrolux (tats que réfrigénérateurs, cuisines, leve-linge, aspiranteurs, tronçopreneuses, tordeuses à gazon) sont vendus chaque année pour un montant d'environ 14 milliards deux dans plus de 150 pays à travers le moire.

Chère Cliente, Cher Client

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.

Ce cette s'applique à plusieurs modèles techniquemente comparables, qui diffèrent par leur équipement. Observez uniquement les indications qui correspondent à votre modèle.

Indications de sécurité

Conseils et recommandations

Informations liées à la protection de l'environnement

La notice d'utilisation contient des indications qui permettent de remédier soi-même à d'éventuels dérangements. Voir "En cas d'anomalie de fonctionnement". Si ces indications ne suffisent pas, consultez le service après vente de votre magasin vendeur.

Lamp vervangen

Avertissements importants ....4
Avant la mise en service ....8
Utilisation de votre appareil ....8
Equipement intérieur....9
Les clayette....9
Les balconnets ....9
Emplacement des denrées....9
Zone la plus froide ....10
Compartiment réfrigérateur ....10
Entretien et nettoyage....11
Dégivrage 11
Nettoyage 11
Remplacement de l'ampoule d'éclairage ....12
En cas d'absence prolongée ou de non utilisation .....12
En cas d'anomalie de fonctionnement ....12
Caractéristiques techniques .....14
Installation....15
Retrait de la protection pour le transport .....15
Arrêts pour clayettes....15
Emplacement 15
Branchement électrique ....15
Révérsibilité de la porte ....16
Dimensions de la niche ....16
Votre appareil a besoin d'air ....16
Encastrement 16

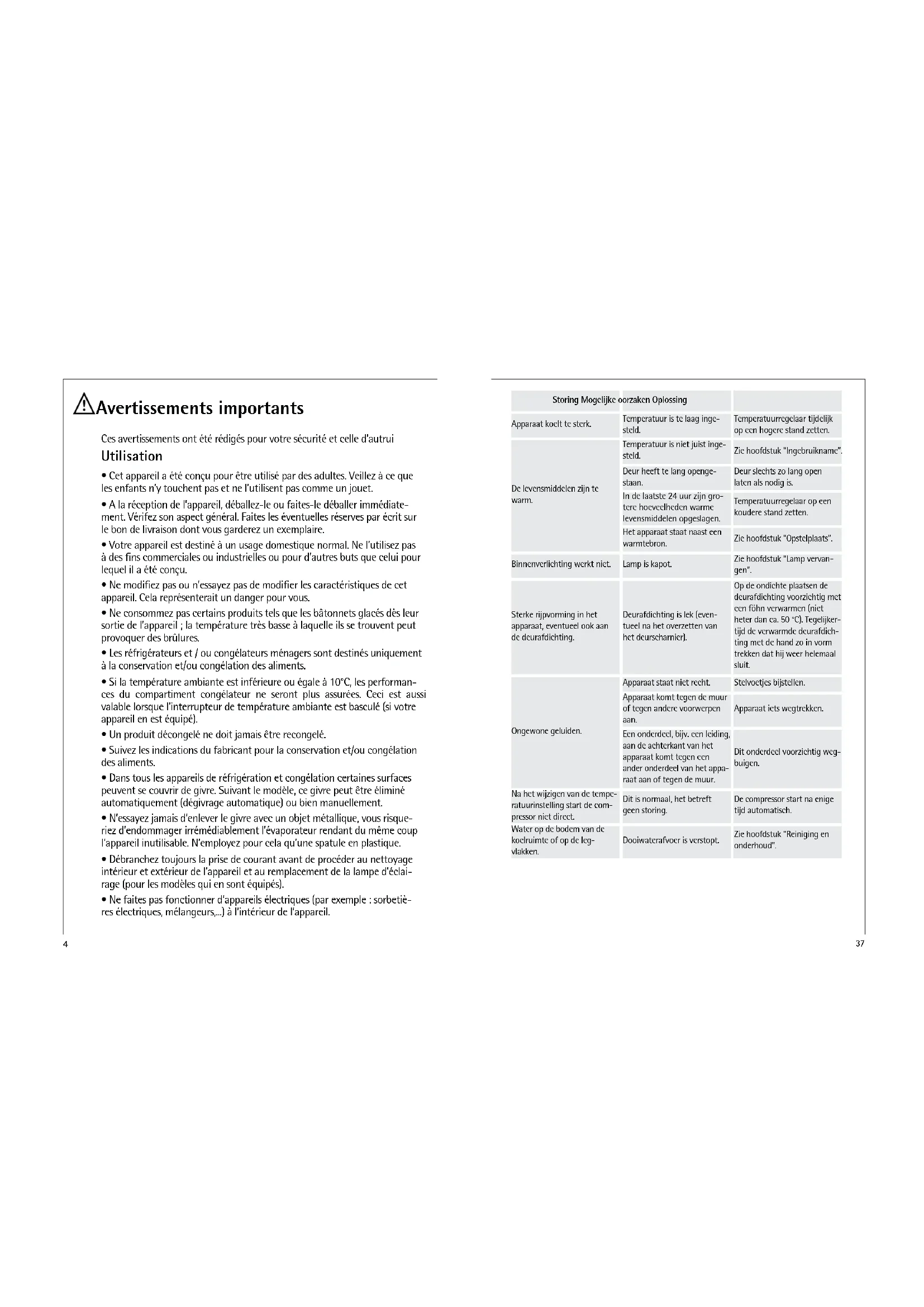

Avertissements importants

Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui Utilisation

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
• Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.
• Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.
• Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l'appareil ; la température très basse à laquelle ils se trouvent peut provoquer des brûlures.
• Les réfrigérateurs et / ou congélateurs ménagers sont destinés uniquement à la conservation et/ou congélation des aliments.
• Si la température ambiante est inférieure ou égale à 10°C, les performances du compartiment congélateur ne seront plus assurées. Ceci est aussi valable lorsque l'interrupteur de température ambiante est basculé (si votre appareil en est équipé).
• Un produit décongelé ne doit jamais être recongelé.
• Suivez les indications du fabricant pour la conservation et/ou congélation des aliments.
• Dans tous les appareils de réfrigération et congélation certaines surfaces peuvent se couvrir de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement.
• N'essayez jamais d'enlever le givre avec un objet métallique, vous risqueriez d'endommager irrémédiablement l'évaporateur rendant du même coup l'appareil inutilisable. N'employez pour cela qu'une spatule en plastique.
• Débranchez toujours la prise de courant avant de procéder au nettoyage intérieur et extérieur de l'appareil et au remplacement de la lampe d'éclairage (pour les modèles qui en sont équipés).
• Ne faites pas fonctionner d'appareils électriques (par exemple : sorbetières électriques, mélangeurs,...) à l'intérieur de l'appareil.

Stockage des denrées dans les réfrigérateurs et règles d'hygiène

La consommation croissante de plats préparés et d'autres aliments fragiles, sensibles en particulier au non-respect de la chaîne de froid (1), rend nécessaire une meilleure maîtrise de la température de transport et de stockage de ces produits.

A la maison, le bon usage du réfrigérateur et le respect de règles rigoureuses contribuent de façon significative et efficace à l'amélioration de la conservation des aliments.

Conservation des aliments/Maîtrise des températures

• Stockez les aliments selon leur nature dans la zone appropriée:
  Zone tempérée: Boissons œufs, beurre, sauces industrielles et préparées, fromages à pâtes cuite, fruits et légumes frais.

Zone fraîche: Produits laitiers, desserts lactés, matières grasses, fromages frais.

Zone la plus froide: Viandes, volailles, poissons, charcuteries, plats préparé, salades composées, préparations et pâtisseries à base d'œufs ou de crème, pâtes fraîches, pâte à tarte, pizza/quiches, produits frais et fromages au lait cru, légumes prêts à l'emploi vendus sous sachet plastique et plus généralement, tout produits frais dont la date limite de consommation (DLC) est associée à une température de conservation inférieure ou égale à +4°C.

L'observation des conseils suivantes est de nature à éviter la contamination croisée et à pévenir une mauvaise conservation des aliments.

• Emitter systématiquement les produits pour éviter que les denrées ne se contaminent mutuellement.
• Se laver les mains avant de toucher les aliments et plusieurs fois pendant la préparation du repas si celle-ci implique des manipulations successives de produits différents, et après, bien sûr, au moment de passer à table comme les règles d'hygiène l'imposent.
• Ne pas réutiliser des utensiles ayant déjà servi (cuillère en bois, planche à découper sans les avoir bien nettoyés au préalable).
• Attendre le refroidissement complet des préparations avant de les stocker (ex : soupe).
• Limiter le nombre d'ouvertures de la porte et, en tout état de cause, ne pas laisser ouverte trop longtemps pour éviter une remontée en température du réfrigérateur.
• Disposer les aliments de telle sorte que l'air puisse circuler librement tout autour.

Il convient de vérifier régulièrement que la température, notamment celle de la zone la plus froide, est correcte et le cas chéant, d'ajuster le thermostat en conséquence comme indiqué (page "UTILISATION").

La mesure de la tempérautre dans un zone (sur une clayette, par exemple) peut se faire au moyen d'un thermomètre placé, dès le départ, dans un récipient rempli d'eau (verre). Pour avoir une représentation fidèle de la réalité, lisez la température sans manipulation des commandes ni ouvertre de porte.

Respect des règles d'hygiène

• Nettoyez fréquemment l'intérieur du réfrigérateur en utilisant un produit d'entretien doux sans effet oxydant sur les parties métalliques, puis rincer avec de l'eau additionnée de jus de citron, de vinaigre blanc ou avec tout produit désinfectant adapté au réfrigérateur.
• Retirez les suremballages du commerce avant de placer les aliments dans le réfrigérateur (par exemple suremballages des packs de yaourts).
• Couvrez les aliments.
• Consultez la notice d'utilisation de l'appareil en toutes circonstances et en particulier pour les conseils d'entretien.

Installation

• Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation.
  Important: en cas de dommage du câble d'alimentation, il ne doit être renplacé que par un professionnel qualifié.
• L'appareil se réchauffe sensiblement au niveau du condenseur et du compresseur. Veillez à ce que l'air circule librement tout autour de l'appareil. Une ventilation insuffisante entraînerait un mauvais fonctionnement et des dommages sur l'appareil.
• Suivez les instructions données pour l'installation.
• Après la livraison, attendez 2 heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.
• Cet appareil est lourd. Faites attention lors de son déplacement.

Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous vous remercions de votre attention.

Protection de l'environnement

Tous les matériaux marqués par le symbole ,>PE< (polyéthylène), >PS< (mousse de polystyrène) sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.

• Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'environnement.
• Les C.F.C. sont remplacés par des hydrocarbures. Le circuit réfrigérant de cet appareil contient de l'isobutane (R 600 A): les interventions doivent être effectuées exclusivement par des personnes qualifiées ayant reçues une formation spécifique pour le R 600 A.

Ce gaz est néanmoins inflammable:

1. Ne faites pas fonctionner d'appareils électriques (par exemple: sorbetières électriques, mélangeurs ou de sèche cheveux pour accélérer le dégivrage,...) à l'intérieur de votre appareil.
2. Pendant le transport et l'installation de votre appareil, assurez-vous qu'aucune partie du circuit n'est endommagée. Si tel est le cas:
3. Evitez les flammes vives (briquet) et tout autre allumage (étincelles).
4. Aérez la pièce où se trouve l'appareil.
5. Si vous vous débarrassez de votre appareil, veillez à ne pas détériorer les circuits frigorifiques.
6. Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une fermeture mécanique, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser, ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger. Veillez également à couper le câble d'alimentation électrique au ras de l'appareil. Renseignez-vous auprès des services de votre commune pour la reprise de l'appareil.

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement, fermeture du magasin où vous avez effectué l'achat...), consultez l'Assistance Consommateurs qui vous communiquera alors l'adresse d'un service après vente.

En cas d'intervention sur votre appareil, exigez du service après vente les pièces de rechange certifiées Constructeur

Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous vous remercions de votre attention.

Avant la mise en service

Votre appareil étant destiné au stockage des aliments, prenez la précaution de nettoyer l'intérieur avec de l'eau tiède et un savon inodore (produit utilisé pour la vaisselle) avant toute utilisation.

Rincez et séchez soigneusement.

Attendez 2 heures avant de brancher votre appareil et de procéder au réglage du thermostat.

Utilisation de votre appareil

1. Le thermostat

Il commande :

1. La mise en marche et l'arrêt de l'appareil. Le repère "0" correspond à la position "arrêt" des deux compartiments.

2. Le réglage de la température à l'intérieur des deux compartiments. Le repère 6 correspond à la position la plus froide.

A la mise en service de l'appareil ou après un arrêt prolongé

1. Si vous utilisez le compartiment congélateur.

Placez le thermostat sur la position 6 pendant 2 heures environ, avant d'introduire les produits surgelés ou congelés dans le compartiment congélateur.

Ramenez ensuite le thermostat sur la position d'utilisation normale.

1. Si vous n'utilisez pas immédiatement le congélateur

Les repères 1 et 6 étant des repères extrêmes, effectuez un premier réglage sur une position intermédiaire (3 ou 4) en tenant compte des remarques ci-dessous. Ensuite, seule votre expérience vous permettra de déterminer la position convenant le mieux.

A la 1ère utilisation du compartiment congélateur :

Placez directement les produits surgelés ou congelés dans le compartiment congélateur.

Remarque 1 :

La température à l'intérieur de l'appareil est fonction de plusieurs facteurs, tels que la température ambiante, la quantité de denrées stockées, la fréquence d'ouverture des portes, etc...Prenez ces facteurs en considération lors du réglage du thermostat.

Si l'évaporateur (paroi du fond du réfrigérateur) se couvre anormalement de givre (appareil trop chargé, température ambiante élevée, ouvertures fréquentes de la porte), ramenez progressivement la manette du thermostat sur une position inférieure jusqu'à obtenir de nouveau des périodes d'arrêt du compresseur. En effet, le dégivrage automatique du compartiment réfrigérateur ne s'effectue que si le compresseur s'arrête par intermittence.

Equipement intérieur

Les clayettes

Les glissières se trouvant sur les parois de la cuve permettent de positionner les clayettes à différentes hauteurs selon vos besoins. Seule la clayette située sur le(s) bac(s) à légumes doit rester à cet emplacement.

Pour retirer les clayettes, tirez-les vers vous et soulevez-les.

Si votre appareil est équipé de demi-clayettes, vous pouvez retirer la demi clayette avant afin de placer des aliments de grande hauteur sur la clayette situé en dessous.

Il est posiible de modifier la position en hauteur des balconnets sur la contre porte selon vos besoins. Pour les retirer, soulevez-les vers le haut.

Emplacement des denrées

Zone la plus froide

Vous obtiendrez une meilleure conservation de vos aliments si vous les placez dans la zone de froid convenant le mieux à leur nature.

La zone la plus froide du compartiment réfrigérateur se situe au niveau de la clayette inférieure en verre.

Remarques : Les bananes, les pommes de terre, l'ail et les oignons ne se conservent pas au réfrigérateur. Les fromages fermentés ne seront mis au réfrigérateur que si l'on désire arrêter leur maturation. Ils devront alors être soigneusement enveloppés.

Emplacements Produits
Compartiment congélateur	Bacs à glaçons, produits surgelés et congelés,desserts glacès, produits frais à congeler
Compartiment réfrigérateurClayettes supérieure et centrales	Aliments cuits, entremets et toutes denrées àconsommer assez rapidement. Fromages frais,charcuteric.
Clayette inférieure en verre	Viandes, volailles, gibiers et poissons crus.Temps maximum de conservation: 1 à 2 jours.
Bac(s) à légumes Légumes frais	fruits.
Emplacements Produits
Contre porte	Les balconnets recevront, en bas, les bouteilles, puis en remontant les produits de faiblevolume et d'emploi courant (crème,yaourts...). Le bcurre, les fromages cuits et lesœufs trouveront leur place dans les casiersou étagères appropriés.

Compartiment réfrigérateur

Nos conseils

• N'entreposez que des aliments frais, nettoyés et enfermés dans des emballages ou récipients appropriés de qualité alimentaire (il en existe de nombreux modèles dans le commerce).
• Respectez les conseils pour le stockage des denrées, et les règles d'hygiène alimentaire donnés au paragraphe "Avertissements importants".
• Afin de permettre une circulation d'air correcte, ne couvrez pas les clayettes de papier ou de feuilles en plastique.

Afdekking (D) op geleider (B) vastklikken.

Entretien et nettoyage

Dégivrage

Compartiment réfrigérateur

Le dégivrage du compartiment réfrigérateur s'effectue AUTOMATIQUEMENT à chaque arrêt du compresseur. L'eau de dégivrage est évacuée dans un bac situé à l'arrière de l'appareil où elle s'évapore. Cette opération ne nécessite aucune intervention de votre part.

Nettoyage

Ne procédez au nettoyage qu'après avoir débranché l'appareil.

N'utilisez jamais de produits abrasifs ou caustiques ni d'éponges avec grattoir pour procéder au nettoyage de votre appareil.

Il est indispensable de maintenir votre appareil en parfait état de propreté.

Nettoyage intérieur

Il est recommandé de nettoyer le compartiment réfrigérateur très régulièrement et le compartiment congélateur chaque fois que vous procédez au dégivrage complet.

Compartiment réfrigérateur

• Retirez tous les accessoires (clayettes, balconnets, bac(s) à légumes, etc...). Lavez-les à l'eau tiède additionnée d'un détergent doux et inodore (produit utilisé pour la vaisselle par exemple) ; rincez à l'eau javellisée et séchez très soigneusement.
• Lavez les parois intérieures du compartiment comme indiqué pour les accessoires. Soignez particulièrement les supports de clayettes et la gouttière d'évacuation de l'eau de dégivrage. Nettoyez l'orifice d'écoulement de l'eau de dégivrage du réfrigérateur avec le bâtonnet se trouvant dans l'orifice.
• Lavez le joint de porte en caoutchouc sans omettre de nettoyer également sous le joint.

Nettoyage extérieur

Lavez l'ensemble de la carrosserie à l'eau tiède savonneuse. Rincez et séchez soigneusement.

De temps en temps, dépoussiérez le condenseur (grille située à l'arrière de l'appareil) à l'aide d'un aspirateur ou d'une brosse.

Remplacement de l'ampoule d'éclairage

L'ampoule est accessible à travers l'ouverture prévue à cet effet dans le diffuseur.

Pour remplacer l'ampoule

• Débranchez l'appareil.
- Dévissez la vis de fixation du diffuseur.
- Décrochez la partie mobile en exerçant une pression sur celle-ci.
- Remplacez l'ampoule par un modèle semblable (max. 15W).
- Replacez le cache et la vis de fixation.
- Rebranchez l'appareil.

En cas d'absence prolongée ou de non-utilisation

Débranchez, videz, dégivrez et nettoyez l'appareil.

Maintenez la porte entrouverte pendant toute la durée de non-utilisation.

Si toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier régulièrement le bon fonctionnement de celui-ci.

En cas d'anomalie de fonctionnement

La fabrication de cet appareil a fait l'objet de nombreuses vérifications. Cependant, si vous constatez une anomalie de fonctionnement consultez le tableau ci-dessous avant d'appeler le service après vente.

Symptômes Solutions
L'apparcil ne fonctionne pas	Vérifiez que:la prise est effectivement branchée,les fusibles sont en bon état et n'ont pas disjoncté,le thermostat n'est pas sur la position " 0 ".
La température à l'intérieur de l'appareil est trop froide	Vérifiez que:le thermostat n'est pas sur une position trop élevée
La température à l'intérieur de l'appareil est trop chaude	Vérifiez que:le thermostat n'est pas sur une position trop basse,les denrées sont correctement placées (voir paragraphe " Emplacement des denrées ),les aliments ne sont pas en contact avec l'évaporateur afin que l'air circule librement,la porte est correctement fermée,le joint de porte est en bon état et propre,trop d'aliments n'ont pas été introduits en même temps,l'apparcil est dans une pièce où la circulation d'air est normale,l'apparcil n'est pas situé à proximité d'une source de chaleur.
L'éclairage intérieur ne fonctionne pas Vérifiez que:	l'ampoule n'est pas défectueuse.
I y a du givre sur l'évaporateur Vérifiez que:	le thermostat n'est pas sur une position trop élevée,les aliments ne sont pas en contact avec l'évaporateur afin que l'air circule correctement,le joint de porte est en bon état et propre.
Il y a des traces d'eau au fond du compartiment réfrigérateur	Vérifiez que:• l'orifice d'écoulement de l'eau de dégivrage n'est pas obstrué.
L'appareil vibre Vérifiez que:	• l'appareil est correctement calé (voir chapitre "Installation"),• l'appareil n'est pas installé contre une cloison résonnante,• l'appareil n'est pas situé trop près des meubles.

Si aucun de ces défauts n'est observé, il convient de consulter très rapidement le service après vente de votre magasin vendeur afin d'éviter toute altération des aliments. Donnez-lui la référence complète de votre appareil: ces renseignements figurent sur la plaque signalétique située à l'intérieur de l'appareil.

Caractéristiques techniques

Dimensions d'encastrement

Hauteur mm 1030

Largeur mm 560

Profondeur mm 550

c6 *Selon la Norme NF EN 28187

Cet appareil est conforme aux Directives Communautaires suivantes:

-89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

Nismaten

Hoogte 1030 mm

Breedte 560 mm

Diepte 550 mm

Retrait de la protection pour le transport

L'appareil et certaines parties de l'équipement intérieur sont protégés pour le transport.

Retirez toutes les bandes autocollantes et cales à l'intérieur de l'appareil.

Arrêts pour clayettes

Votre appareil est équipé d'arrêts pour clayettes qui permettent de les bloquer pendant le transport. Pour les enlever, procéder de la façon suivante: soulevez à l'arrière la clayette et poussez-la vers l'avant jusqu'à ce qu'elle se dégage. Retirez les arrêts.

Emplacement

Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).

Veillez à ce que l'air circule librement tout autour de l'appareil (voir instructions pour l'encastrement).

Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +10°C et +38°C. Au delà de ces températures, ses performances peuvent s'en trouver diminuées.

Important:

L'appareil doit pouvoir être débranché à tout moment; il est donc nécessaire que la prise murale reste accessible une fois que l'installation est terminée.

Branchement électrique

Votre appareil ne peut être branché qu'en 230 V monophasé.

Vérifiez que le compteur électrique peut supporter l'intensité absorbée par votre appareil compte tenu des autres appareils déjà branchés.

Calibre des fusibles en ligne (un par phase) 10 A en 230 V.

Important

L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF.C 15.100 et aux prescriptions de l'E.D.F.

Utilisez un socle de prise de courant comportant une borne de mise à la

terre, qui doit être obligatoirement raccordée conformément à la norme NF.C.15.100 et aux prescriptions de l'E.D.F ; cette prise de courant doit impérativement être accessible.

Si le câble d'alimentation est endommagé, il doit être remplacé par un câble d'alimentation certifié.

Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le fabricant.

L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple.

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

Instructions pour l'encastrement

Révérsibilité de la porte

La porte de l'appareil a été immobilisée pour le transport au moyen de pivots. Enlevez le pivot supérieur et inférieur conformément au sens d'ouverture de la porte.

Attention! Pendant le déplacement de la butée de porte, l'appareil ne doit pas être branché sur le secteur. Débrancher préalablement la fiche secteur.

Dimensions de la niche

Hauteur 1030 mm

Profondeur 550 mm

Largeur 560 mm

Votre appreil a besoin d'air

Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué ci-contre.

Attention: veillez à ne pas obstruer les ouvertures de ventilation.

Il est également nécessaire que la niche soit équipée d'un conduit d'aération ayant les mesures suivantes:

profondeur 50 mm

largeur 540 mm

Instructions pour l'encastrement

Coller le cache-jointure sur l'appareil comme l'indique le dessin.

Glissez l'appareil dans la niche. Poussez à fond jusqu'au contact de la butée (A) avec le meuble.

Pour un correct alignement la distance entre l'appareil et le meuble doit être de 44 mm.

Ouvrez la porte et appuyez l'appareil contre le meuble de cuisine, du côté opposé aux charnières. Fixez l'appareil à l'aide des 4 vis livrées dans le kit. Appliquez la grille d'aération (C) et le couvre-charnière (D).

Appliquez les cahes (B) sur les ailettes des butées et dans les trous des charnières.

Séparer les pièces A, B, C, D comme l'indique de la figure.

Poser la glissière (A) sur la partie interne de la porte du meuble dessus et dessous comme l'indique la figure et marquer la position des trous externes. Après avoir pratiqué les trous, fixer la glissière avec les vis fournies.

Fixer par encliquetage le couvercle (C) sur la glissière (A).

Ouvrir la porte de l'appareil et celle du meuble à 90° environ. Introduire l'équerre (B) dans la glissière (A). Tenir ensemble la porte de l'appareil et celle du meuble et marquer la position des trous comme l'indique la figure. Enlever les équerres et pratiquer des trous de 2 mm de 3 à 8 mm du bord externe de la porte. Remettre l'équerre en place sur la glissière et fixer avec les vis fournies.

Pour effectuer l'éventuel alignement de la porte du meuble, utiliser le jeu des trous ovales.

A la fin des opérations, il est nécessaire de contrôler que la porte de l'appareil se ferme parfaitement.

Fixer par encliquetage le couvercle (D) sur la glissière (B).
