Santo SK 818406I - Réfrigérateur AEG-ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur avec compartiment congélateur
Marque	AEG-Electrolux
Modèle	Santo SK 818406I
Dimensions de la niche d'encastrement (H x L x P)	1780 x 560 x 550 mm
Classe climatique	SN, N, ST, T (de +10°C à +43°C selon classe)
Fluide réfrigérant	Isobutane (R600a)
Temps de remontée en température	20 h
Réglage de température	Bouton thermostat rotatif (min, moyen, max)
Dégivrage du réfrigérateur	Automatique
Dégivrage du congélateur	Manuel (à effectuer quand givre atteint 3-5 mm)
Éclairage intérieur	Lampe à incandescence remplaçable (puissance max indiquée sur diffuseur)
Clayettes	Amovibles, positionnables sur glissières
Balconnets de porte	Positionnables à différentes hauteurs
Alimentation électrique	230 V, 50 Hz (voir plaque signalétique)
Ouverture de porte réversible	Oui (côté droit ou gauche)
Nettoyage	Eau tiède savonneuse, éviter produits abrasifs
Entretien du condenseur	Nettoyer avec brosse ou aspirateur
Pièces détachées	Disponibles via service après-vente agréé, pièces d'origine recommandées
Réparabilité	Confier à un technicien qualifié

FOIRE AUX QUESTIONS - Santo SK 818406I AEG-ELECTROLUX

Comment régler la température du réfrigérateur ?

Tournez le bouton du thermostat dans le sens des aiguilles d'une montre pour augmenter le froid, vers la position O pour arrêter. Une position moyenne est recommandée.

Comment dégivrer le compartiment réfrigérateur ?

Le dégivrage est automatique. L'eau de dégivrage s'écoule vers un réservoir à l'arrière et s'évapore. Nettoyez régulièrement l'orifice d'écoulement.

Comment dégivrer le compartiment congélateur ?

Dégivrez manuellement lorsque la couche de givre atteint 3 à 5 mm. Mettez le thermostat au maximum 12 heures avant, puis arrêtez l'appareil, sortez les aliments, et laissez la porte ouverte. Utilisez un récipient d'eau chaude pour accélérer.

Que faire en cas de panne de courant prolongée ?

Si la panne dépasse le temps de remontée en température (20 h), les aliments décongelés doivent être consommés rapidement ou cuits puis recongelés.

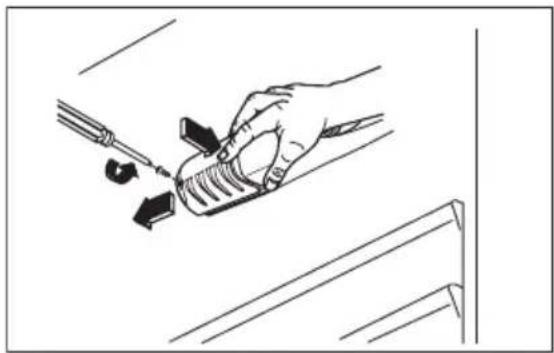

Comment remplacer l'ampoule d'éclairage ?

Débranchez l'appareil, retirez la vis du diffuseur, enlevez le diffuseur, remplacez l'ampoule par un modèle identique de même puissance (indiquée sur le diffuseur), puis remontez.

Pourquoi de l'eau s'écoule dans le réfrigérateur ?

L'orifice d'écoulement de l'eau de dégivrage est probablement obstrué. Nettoyez-le avec le bâtonnet spécial fourni.

Comment nettoyer l'intérieur de l'appareil ?

Utilisez de l'eau tiède savonneuse et un chiffon doux. N'utilisez jamais de produits abrasifs, de poudre à récurer ou d'éponges métalliques.

Comment économiser de l'énergie ?

N'ouvrez pas la porte trop souvent ou trop longtemps. Assurez-vous que la température ambiante n'est pas trop élevée et que l'appareil n'est pas trop plein. Un réglage du thermostat trop froid peut faire fonctionner le compresseur en continu.

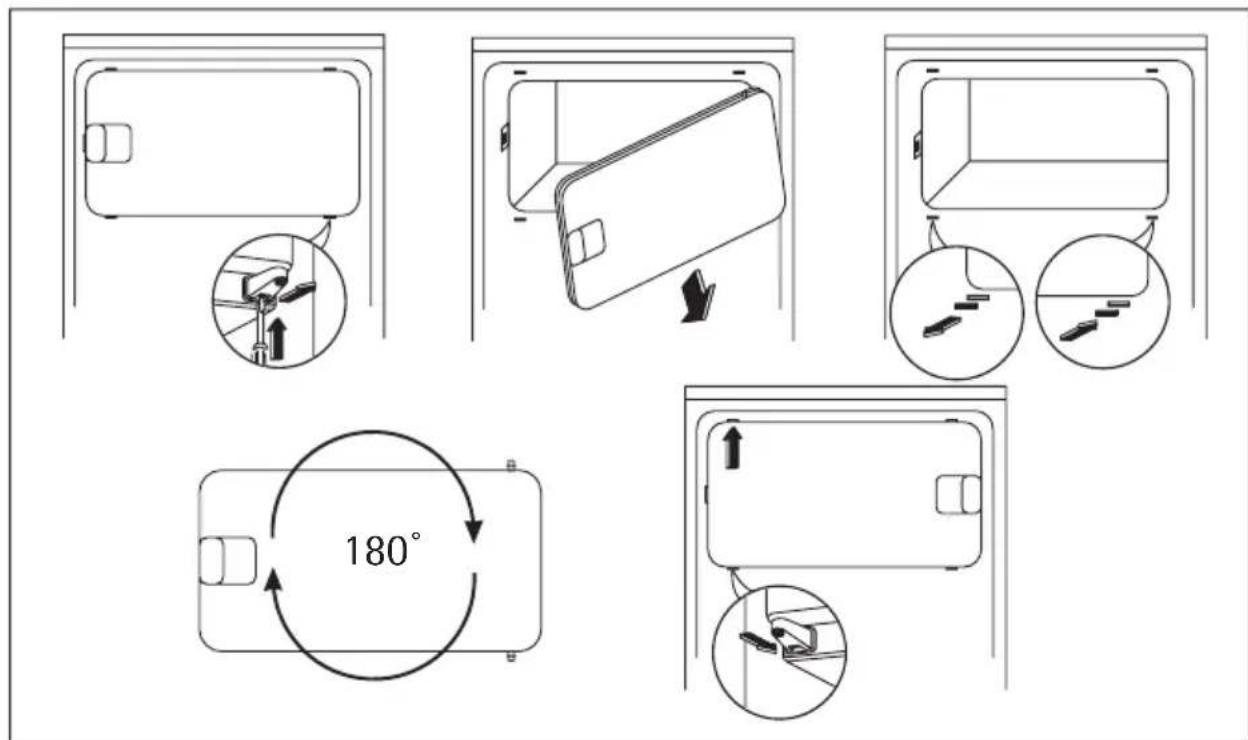

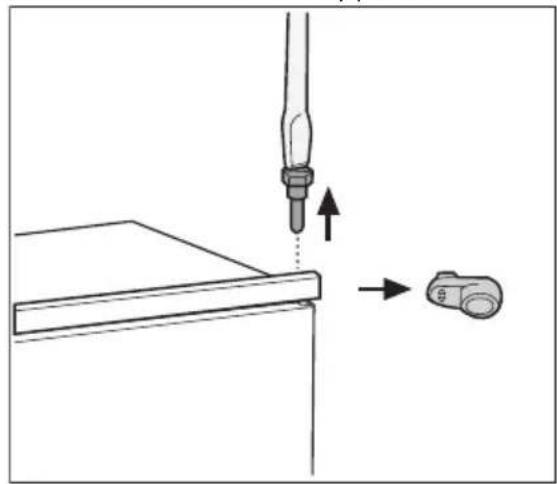

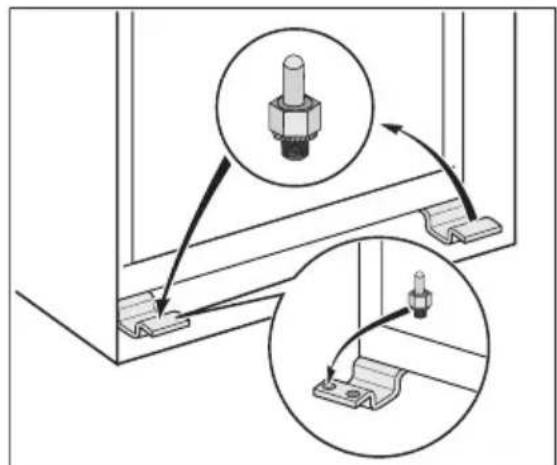

Est-il possible d'inverser le sens d'ouverture de la porte ?

Oui, la porte est réversible. Suivez les instructions du chapitre Installation pour démonter et remonter les pivots de l'autre côté.

Que faire si la porte ne ferme pas correctement ?

Nettoyez les joints de porte. Si nécessaire, ajustez la porte (voir Installation) ou remplacez les joints défectueux en contactant le service après-vente.

MODE D'EMPLOI Santo SK 818406I AEG-ELECTROLUX

Nous vous remercions d'avoircision l'un de nos produits de qualite.

Afin de garantir une performance optime et constante de votre apparéil, veuilles dire attentivement cette notice d'utilisation. Il vous permettra d'utiliser correctement et efficacement toutes les fonctions de l' apparéil. Nous vous recommendons de conserver cette notice à proximité pour une utilisation rapide et optime. Si l' apparéil nevez été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

Nous vous souhaitons beaucoup de plaisir avec votre nouvel apparéil.

Sommaire

Consignes de sécurité

Sécurité des enfants et des personnes

vulnerables 58

Sécurité générale 58

Utilisationquotidienne 59

Entretien et nettoyage 59

Installation 59

Maintenance 60

Fonctionnement

Mise en fonctionnement 60

Mise à l'arrêt 60

Réglage de la température 60

Première utilisation

Nettoyage intérieur 61

Utilisation quotidienne

Congélation d'aliments frais 61

Conservation des alimentes congeles 61

La décongélation 61

Guide de condensation 62

Clayettes amovibles 62

Emplacement des balconnets de la porte

62

Conseils utiles 62

Conseils pour I'ecomie d'énergie 62

Conseils poBla réfrigération de denrées

fraîches 62

Conseils pour la réfrigération 63

Conseils pour la congélation 63

Conseils pour la conservation des produits

surgeles et congeles du commerce 63

Entretien et nettoyage 64

Nettoyage periodique 64

Dégivrage du référogateur 64

Dégivrage du concélateur 65

En cas d'absence prolongée ou de non

utilisation 66

En cas d'anomalie de fonctionnement 66

Remplacement de l'ampoule d'éclairage

61 67

Fermeture de la porte 68

Caracteristiques techniques 68

Installation 68

Emplacement 68

Branchementélectrique 69

Ventilation 70

Installation de l'appareil 70

En matière de sauvegarde de l'environnement

75

Sous réserve de modifications

! Consignes de sécurité

Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et avertissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Con-

servez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, voirlez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité.

Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant decline toute responsabilité en cas de dommages dus au non-respect de ces instructions.

Sécurité des enfants et des personnes vulnérables

• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacities physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une'utilisation de l' apparéil sans danger.

Empêchez les enfants de jouer avec l'appareil.

• Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.
• Si l'appareil doit être mis au rebut, veillez à couper le cable d'alimentation électrique au ras de l'appareil pour éviter les risques d'électrocution. Demontez la porte pour éviter que des enfants ne restent enfermés à l'intérieur.
• Cet apparéil est muni de fermetures magnétiques. S'il remplace un apparéil équipé d'une ferméture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l' apparéil et demettre ainsi leur vie en danger.

Sécurité générale

ATTENTION

Veillez à ce que les orifices de ventilation ne soient pas obstrués.

• Cet apparéil est destiné uniquement à la conservation d'aliments et/ou de boissons dans le cadre d'un usage domestique normal, tel que celui déscrit dans la présente notice.
• N'utilise pas de dispositifs mécaniques ou autres moyens artificiels pour accélérer le dégivrage de l'appareil.
• N'utilisez pas d'autres apparèils électriques (par exemple, sorbetières) à l'intérieur d'appareils réfrigerants sauf s'ils sont homologues pour cet usage par leur fabricant.
• N'endommagez pas le circuit de refroidissement.
• Le circuit de refroidissement de l'appareil contient de l'isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l'environnement mais qui est néanmoins inflammable.

Pendant le transport et l'installation de l'appareil, assurez-vous qu'aucune pièce du circuit de refroidissement n'est endommagée.

Si tel est le cas :

• évitez les flammes vives et les sources d'ignition

• aéréz soigneusement la piece où se trouve l'appareil

• Il est dangereux de modifier les caractéristiques de l'appareil ou l'appareil. Un cordon d'alimentation endommagé peut être la cause de courts-circuits, d'incendies et/ou de décharges électriques.

AVERTISSEMENT

Les composants électriques (cordon d'alimentation, prise, compréseur) doivent être remplacés par un technicien d'entretien/agree ou par unElectricien spécialisé.

1. Ne branchez pas le cordon d'alimentation à une rallonge.
2. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant endommagée peut s'échauffer et provoquer un incendie.
3. Assurez-vous de pouvoir acceder à la prise secteur de l'appareil.
4. Ne tirez pas sur le cordon d'alimentation.
5. Si la fiche du cordon d'alimentation est desserrée, ne la branche pas sur la prise murale. Risque d'électrocution ou d'incendie.

6. N'utilisez pas l'appareil si le diffuseur de l'ampoule d'éclairage n'est pas present ^10) pour l'éclairage interieur.

7. Cet apparéil est lourd. Faites attention lors de son déplacement.

8. Ne touche pas les produits congélés sortant du congélateur avec les mains humides car ceci peut provoquer des abrasions ou des brûlures cutanées.
9. Évitez les expositions prolongées de l'appareil aux rayons solaires.

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil.
• Ne stockez pas de gaz ou de liquides inflammables dans l'appareil (risque d'explosion).
• Respectez scrupuleusement les recommendations de conservation. Consultez les chapitres correspondants dans cette notice d'utilisation.

Entretien et nettoyage

• Avant toute opération d'entretien, mettez l'appareil à l'arrêt et débranchez-le de la prise de courant.
• N'utilise pas d'objets métalliques pour nettoyer l'appareil.

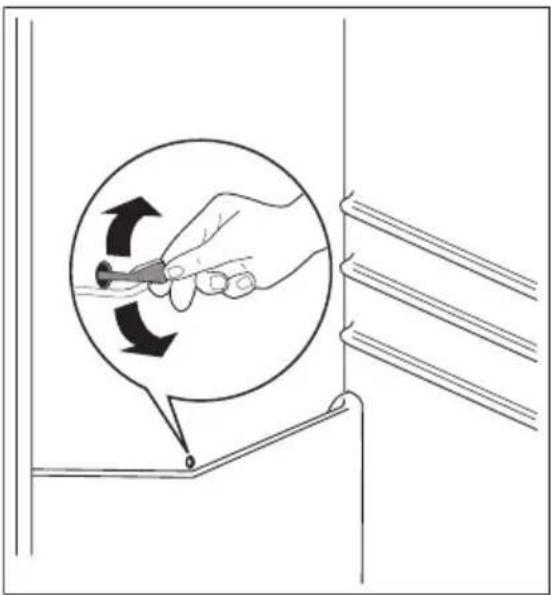

• Contrôlez régulierement l'orifice d'évacuation de l'eau de dégivrage dans le组成部分 réfrigérateur. Nettoyez-le, le cas échéant. Si l'orifice est bouché, l'eau s'écoulée en bas de l'appareil.

Installation

Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.

• Déballez l'appareil et vérifie qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.
• Il est conseilé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.

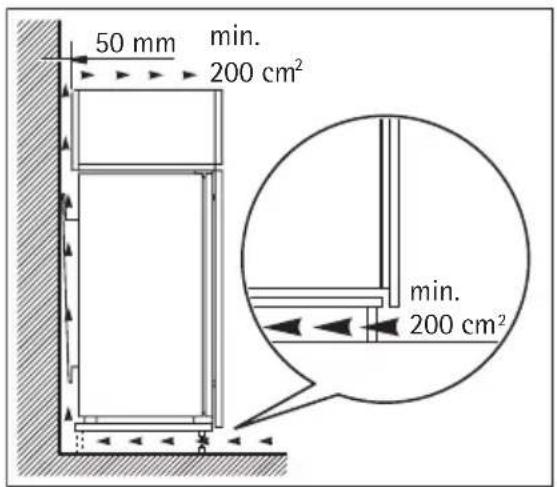

• Veiliez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).

10) Si le diffuseur est prevu

• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brûlure).
• Placez de préférence votre apparéil loin d'une source de chaleur (chauffage, ciisson ou rayons solaires trop intensés).
  Assurez-vous que la prise murale reste accessible après l'st installation de l'appareil.
• Branchez à l'alimentation en eau potable uniquement. 11)

Maintenance

• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réalisés par unElectricien qualifié ou une personne compétente.
• Cet apparéil ne doit être entretenu et réparé que par un Service après-vente autorisé, exclusivement avec des pieces d'origine.

Protection de l'environnement

Le système frigorifique et l'iso1ation de votre apparéil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'environnement. L' apparéil ne doit pas être mis au rebut avec les ordures menagères et les déchets urbains. La mousse d'iso1ation contient des gaz inflam-mables : l' apparéil sera mis au rebut conformément aux règlements applicables disponibles auprès des autorités locales. Veillez à ne pas détiériorer les circuits frigorifiques, notamment au niveau du condenseur. Les matérielaux utilisés dans cet apparéil identifiés par le symbole sont recyclables.

Fonctionnement

Mise en fonctionnement

Branchez l'appareil sur une prise murale.

Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une position moyenne.

Mise à l'arrêt

Pourmettre à l'arrêt l'appareil,tournez le bouton du thermostat sur la position "O".

Réglage de la température

La température est réglée automatiquement.

Pour faire fonctionner l'appareil, procedez comme suit :

• tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid minimum.
• tourne le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum.

Une position moyenne est la plus indiquée.

Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiente
• la fréquence d'ouverture de la porte
• la quantité de denrées stockées
• l'emplacement de l'appareil.

11) Si un branchement sur le réseau d'eau est prevu

Si le thermostat est reglé sur la position de froid maximum, lorsque la température ambiente est élevé et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvenient, placez le thermostat sur une temperature plus élevé de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

Premièreutilisation

Nettoyage interieur

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonnexe pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement.

N'utilise pas de produits abrasifs, poudre à recycler, éponge métallique pour ne pas abimer la finition.

Utilisation quotidienne

Congélation d'aliments frais

Le compartment Congélateur est idéal pour congeler des denrées fraîches et conserver les aliments surgelés ou congelés pendant longtemps.

Pour congeler des alimentes frais, il n'est pas nécessaire de modifier le réglage moyen.

Toutefois, pour une congélation plus rapide, tournez le thermostat vers le haut pour obtenir plus de froid.

Dans ce cas, la température du compartment réfrigérateur peut chuter au-dessous de 0^ . Si cela se produit, repositionné le thermostat sur un réglage plus chaud.

Conservation des aliments congelés

À la mise en service ou après un arrêt prolongé, placez le thermostat sur la position Max pendant 2 heures environ, avant d'introduire les produits dans le compartment.

En cas de dégivrage involontaire, par exemple en cas de panne de courant, si le courant a été interrompu pendant un-delai supérieur à celui indiqué dans le tableau des caractéristiques techniques sous "Durée d'augmentation", les alimentés décongelés doivent être consommésrapidement ou cuisinésimmédiatement puis à nouveau congelés (une fois refroidis).

La décongélation

Les alimentes surgelés ou congelés peuvent être décongelés dans le compartment réfrigérateur ou à températe ambiente, avant d'être utilisés, en fonction du temps disponible pour cette opération.

Les petites pieces peuvent même être cuites sans déconnélation préalable : dans ce cas, la cuisson est plus longue.

Guide de congélation

Les symboles indiquent différents types d'aliments congeles.

Les numéroes indiquent les temps de conservation en mois correspondant aux différents types d'aliments congeles. La validité du temps de stockage maximum ou minimum indiqué dépend de la qualité des aliments et de leur traitement avant la congélation.

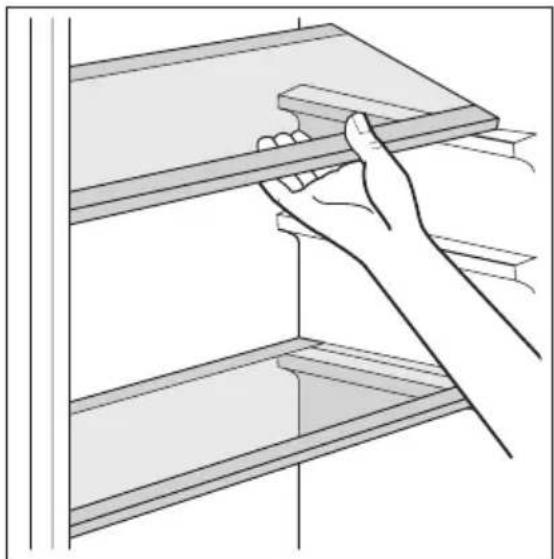

Clayettes amovibles

Les parois du réfrigérateur sont équipées d'une série de glissières pour que les clayettes puissant être placees en fonction des besoin.

Pour exploiter au moyen l'espace, vous pouvez placer les demi-clayettes avant au dessus des clay-ettes arrêté.

Emplacement des balconnets de la porte

En fonction de la taille des paquets d'aliments conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs.

Conseils utiles

Conseils pour l'économie d'énergie

• N'ouvre pas la porte trop souvent ou plus longtemps que nécessaire.
• Si la température ambiente est élevé, le dispositif de réglage de température est sur la position de froid maximum et l'appareil est plein : il est possible que le compréseur fonctionne en régime continu, d'ou un risque de formation excessive de givre sur l'évaporateur. Pour éviter ici, modifiez la position du dispositif de réglage de température de façon à obtaining des périodes d'arrêt du compréseur et ainsi permettre un dégivrage automatique, d'ou des économies d'énergie.

Conseils pour la réfrigération de denrées fraîches

Pour obtenir les valeurs performances possibles :

• n'introduisez pas d'aliments encore chauds ou de liquides en evaporation dans le réfrigerateur

• couvre ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques

• placez les aliments pour que l'air puisse circuler librement autour

Conseils pour la réfrigération

Conseils utiles :

Viande (tous les types): enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc.: placez-les bien couverts sur une clayette.

Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s).

Beurre et fromage : placez-les dans des recipients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner le moins d'air possible.

Lait en bouteille : bouchez-le et placez-le dans le balconnet de la contreporte réservé aux bouteilles.

Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés.

Conseils pour la congélation

Pour obtenir les membresurs résultats, voici quelques conseils importants :

• la quantité maximal de denrées que vous pouvez congefer par 24 heures est indiquée sur la plaque signalétique.
• le temps de congélation est de 24 heures. Aucune autre denrée à congeler ne doit être ajustée pendant cette période.
• congelez seulement les denrées alimentaires fraîches, de qualité supérieure (une fois nettoyées).
• préparez la nourriture en petits paquets pour une congélation rapide et uniforme, adaptations à l'importance de la consommation.
• enveloppez les alimentents dans des feuilles d'aluminium ou de polyéthylène et assurez-vous que les emballages sont étanches;
• ne laissez pas des aliments frais, non congeLés, toucher des aliments déjà congelés pour éviter une remontée en température de ces derniers.
• les aliments maigres se conservent比较好 et plus longtemps que les aliments gras ; le sel réduit la durée de conservation des aliments
• la température très basse à laquelle se trouvent les batonnets glacés, s'ils sont consommés des leur sortie du compartment Congélateur, peut provoquer des brûlures.
• l'identification des emballages est importante : indiquez la date de congélation du produit, et respectez la durée de conservation indiquée par le fabricant.

Conseils pour la conservation des produits surgelés et congelés du commerce

Pour une bonne conservation des produits surgelés et congelés, vousdez :

• vous assurer qu'ils ont bien été conservés au magasin ;
• prévoir un temps réduit au minimum pour leur transport du magasin d'alimentation à votre domicile ;
• éviter d'ouvrir trop souvent la porte du congélateur et ne laisser ouverte que le temps nécessaire.
• une fois décongeles, les alimentés se détériorentrapidement et ne peuvent pas être recongeles.
• respecter la durée de conservation indiquée par le fabricant.

Entretien et nettoyage

ATTENTION

débrancher l'appareil avant toute opération d'entretien.

Cet apparéil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne doit donc être effectuels que par du personnel autorisé.

Nettoyage periodique

Cet apparéil doit être nettoyé régulièrement :

• nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.
• vérifie régulierement les joints de porte et nettoyez-les en les essuyant pour éviter toute accumulation de déchets.
• rincez et séchéz soigneusement.

Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil.

Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec gratoir pour nettoyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrête de l'appareil avec une Brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'énergie.

Attention à ne pas endommager le système de réfrigération.

De nombreux détergents pour la cuisine recommendés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pieces en plastique utilisées dans cet apparéil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude additionné d'un peu de savon liquide pour nettoyer la carrosserie de l' apparéil.

Après le nettoyage, rebranchez l'appareil.

Dégivrage du réfrigérateur

Le givre est automatiquement éliminé de l'évaporateur du compartment réfrigérateur à chaque arrêt du compresseur, en cours d'utilisation normale. L'eau de dégivrage est collectée dans un recipient spécial situé à l'arrière de l'appareil, au-dessus du compresseur, d'ou elle s'évapore.

Il est important de nettoyer régulierement l'orifice d'écoulement de la gouttière d'évacuation de l'eau de dégivrage située au milieu du compartment réfrigérateur pour empêcher l'eau de déborder et de couler sur les alimentents qui se trouvent à l'intérieur. Nettoyez l'orifice d'écoulement de l'eau de dégivrage avec le batonnet spécial se trouvant déjà dans l'orifice.

Dégivrage du congélateur

Une certaine quantite de givre se forme always sur les clayettes du congelateur et autour du compartment supieur.

Dégivrez le conGPLateur lorsque l'épaissur de la couche de givre est d'environ 3-5 mm.

Mettez le thermostat sur la position maximum 12 heures avant d'effectuer le dégivrage pour assurer une réserve de froid.

Pour enlever le givre, suivez les instructions ci-dessous :

1. Mettez l'appareil à l'arrêt.
2. Sortez les denrées congelées, enveloppez-les dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais.

ATTENTION

Ne touche pas avec les mains humides les surfaces givrées et les produits congeles. Risque de brûlures ou d'arrachement de la peau.
3. Laissez la porte ouverte.

Le dégivrage peut être accéléré en plaçant dans le compartment congélateur un ou plusieurs recipients d'eau chaude non bouillante. Retirez également les morceaux de glace au fur et à mesure que ceux-ci se détachent au cours du dégivrage.

1. Une fois le dégivrage terminé, épongez et séchez bien l'intérieur.
2. Mettez l'appareil en marche.
3. Attendeux à trois heures avant de replaces les produits surgelés ou congelés dans le compartment.

N'utilisez enaucun cas de couteau ou tout autre objet tranchant, d'objet métallique pour gratter la couche de givre. Vouypourriez detertiorer irremédiablement l'évaporateur. Pour accélérer le dégivrage de votre apparéil, n'utilisez aucun dispositif mécanique ou moyen Artificialiel autre que ceux qui sont recommends par le fabricant.

Une augmentation de la température des denrées congelezés pendant la décongélation, peut réduire leur durée de conservation.

En cas d'absence prolongée ou de non-utilisation

Prénez les précautions suivantes :

• débranchez l'appareil
  retirez tous les alimentes
• dégivrez ^12) et nettoyez l'appareil et tous les accessoires
• faissez la porte/les portes entrouverte(s) pour prévenir la formation d'odeurs désagréâbles.

Si, toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier régulièrement son bon fonctionnement pour éviter la détérioration des aliments en cas de panne de courant.

En cas d'anomalie de fonctionnement

AVERTISSEMENT

Avant de résoudre les problèmes, débranchez l'appareil.

La résolution des problèmes, non mentionnés dans le present manuel, doit être exclusivement confiée à un electricien qualifié ou une personne compétente.

Certain bruits pendant le fonctionnement (compresseur, système réfrigérant) sont normaux.

Anomalie Cause possible Remède
L'appareil ne fonctionne pas. L'ampoule ne fonctionne pas.	L'appareil est étant. Mettez l'appareil en fonctionnement.
La fiche n'est pas correctement branchée sur la prise de courant.	Branchez correctement la fiche sur la prise de courant.
Le courant n'arrive pas à l'appa-reil. La prise de courant n'est pas alimentée.	Branchez un autre appareil élec-trique sur la prise de courant. Faites appel à un électricien qua-lifié.
L'ampoule ne fonctionne pas.	L'ampoule est en mode veille. Ouvrez et fermez la porte.
	L'ampoule est défectueuse.	Consultez le paragraphe "Rem-placement de l'ampoule".
Le compréseur fonction-ne en permanence.	La température n'est pas bien réglée.	Sélectionnez une température plus élevé.
	La porte n'est pas bien fermée.	Consultez le paragraphe "Ferme-ture de la porte".
La porte a été ouverte trop suscept.	Ne laissez pas la porte ouverte plus longtemps que nécessaire.
Anomalie Cause possible Remède
La température du produit est trop élevé.	Laissez le produit revenir à température ambiente avant de le ranger dans l'appareil.
La température ambiente est trop élevé.	Réduisez la température ambiente.
De l'eau s'écoule sur la plaque arrière du com-partiment réfrigérateur.	Pendant le dégivrage automatique, le givre fond sur la plaque arrière.	Ce phénomène est normal.
De l'eau s'écoule dans le compartment réfrigérateur.	L'orifice d'écoulement de l'eau est obstrué.	Nettoyez l'orifice.
Des produits empêchent l'eau de s'écouler dans le réservoir d'eau.	Assurez-vous que les produits ne touchent pas la plaque arrière.
De l'eau coule sur le sol.	L'eau de dégivrage ne s'écoule pas dans le plateau d'évaporation situé au-dessus du com- presseur.	Fixez le tuyau de sortie de l'eau au plateau d'évaporation.
La température à l'intérieur du l'appareil est trop BASSE.	La température n'est pas bien réglée.	Séléctionnez une température plus élevé.
La température à l'intérieur du l'appareil est trop élevé.	La température n'est pas bien réglée.	Séléctionnez une température plus BASSE.
	La porte n'est pas bien fermée.	Consultez le paragraphe "Ferme-ture de la porte".
La température du produit est trop élevé.	Laissez le produit revenir à température ambiente avant de le ranger dans l'appareil.
Trop de produits ont été intro-duits simultanément.	Introduisez moins de produits en même temps.
L'air froid ne circule pas dans l'appareil.	Assurez-vous que l'air froid circu-le dans l'appareil.

Remplacement de l'ampoule d'éclairage

1. Debranchez l'appareil.

2. Retirez la vis du diffuseur.

3. Retirez le diffuseur (voir l'illustration).

4. Remplacez l'ampoule par un modele semblable de meme puissance (la puissancemaximale est indiquee sur le diffuseur).
5. Installez le diffuseur.
6. Serrez la vis du diffuseur.
7. Branchez l'appareil.
8. Ouvrez la porte. Vérifiez que l'ampoules allume.

Fermeture de la porte

1. Nettoyez les joints de la porte.
2. Si nécessaire, ajustez la porte. Consultez le paragraphe "Installation".
3. Si nécessaire, remplacez les joints defectueux. Contactez le Service Avres-vente.

\section*{Caracteristiques techniques}

Dimensions de la niche d'encastrement
Hauteur 1780 mm
Largeur 560 mm
Profondeur 550 mm
Temps de remontée en tempé-rature	20 h

Les caractéristiques techniques figurent sur la plaque signalétique située sur le côte gauche à l'intérieur de l'appareil et sur l'étiquette d'énergie.

Installation

Emplacement

AVERTISSEMENT

Si l'appareil qui doit être mis au rebut est équipé d'un dispositif de fermeture, rendez celui-inutilisable de manière à ce que les enfants ne puissant pas rester enfermés à l'intérieur de l'appareil.

La prise de l'appareil doit être facilement accessible après son installation.

Installez cet apparéil à un endroit où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l' apparéil :

Classe climatique Température ambiente
SN +10°C à + 32°C
Classe climatique Température ambiente
N +16°C à +32°C
ST +16°C à +38°C
T +16°C à +43°C

Branchementélectrique

Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondant à celles de votre réseau.

L'appareil doit être relié à la terre. La fiche du cable d'alimentation compte un logement pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un électricien qualifié.

Le fabricant decline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité sus-mentionnées.

Cet apparéil est conforme aux directives communautaires.

Réversibilité de la porte

L'appareil est livre avec l'ouverture de la porte à droite. Si vous poulez que la porte s'ouvre à gauche, conformez-vous aux instructions ci-dessous avant d'instructor l'appareil :

1. Dévissez et enlevez le pivot supérieur.
2. Enlevez la porte.
3. Enlevez l'entretoise.

1. À l'aide d'une clé, desserrez la tige supérieure.

Du côté opposé :

1. Serrez le pivot inférieur.
2. Installez l'entretoise.
3. Installee la porte.
4. Serrez le pivot supérieur.

Ventilation

La circulation d'air derrière l'appareil doit être suffisante.

Installation de l'appareil

ATTENTION

Assurez-vous que le cordon d'alimentation n'est pas coincide sous l'appareil.

Procedez comme suit :

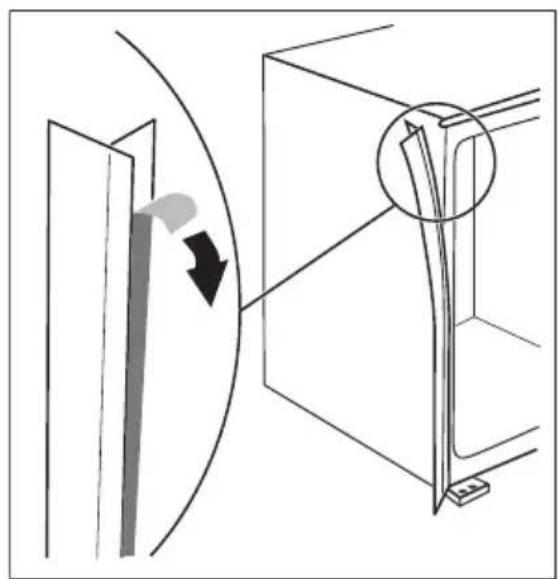

1. Appliquez la bande isolante adhesive sur l'appareil comme indiquedans la figure.

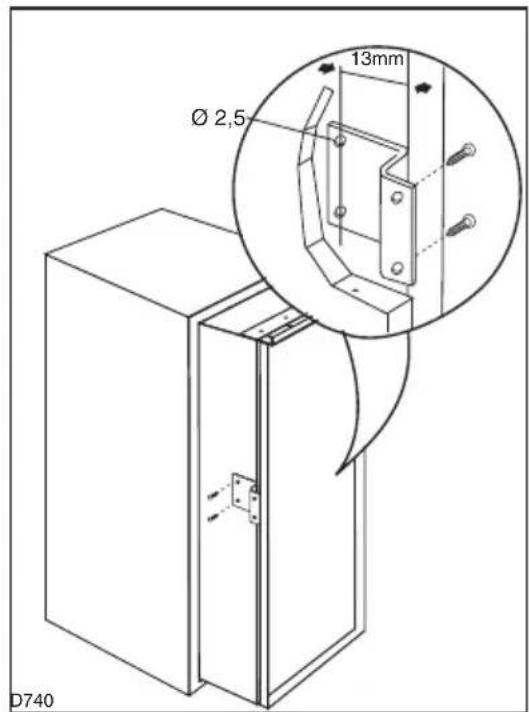

1. Percez un trou d'un diamère de 2,5 mm (10 mm max. de profondeur) dans l'appléil.

Fixez l'attache de l'équre à l'appareil.

1. Insérez l'appareil dans le meuble d'encastrement.

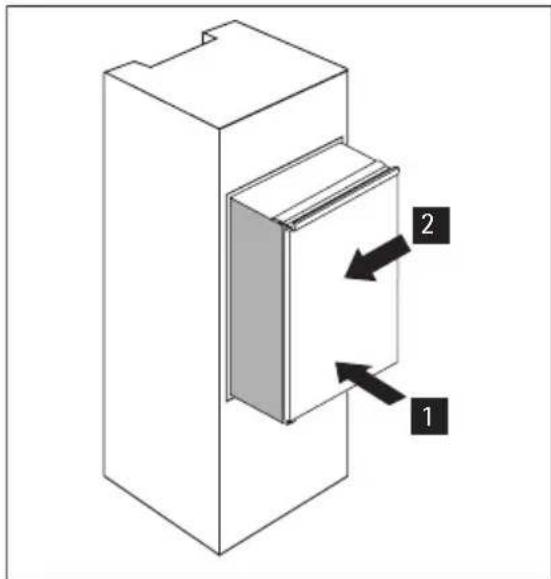

Poussez l'appareil dans le sens de la flèche (1) jusqu'à ce que le cache supérieur bute contre le meuble de cuisine.

Poussez l'appareil dans le sens de la flèche (2) contre le placard sur le côte opposé de la charnière.

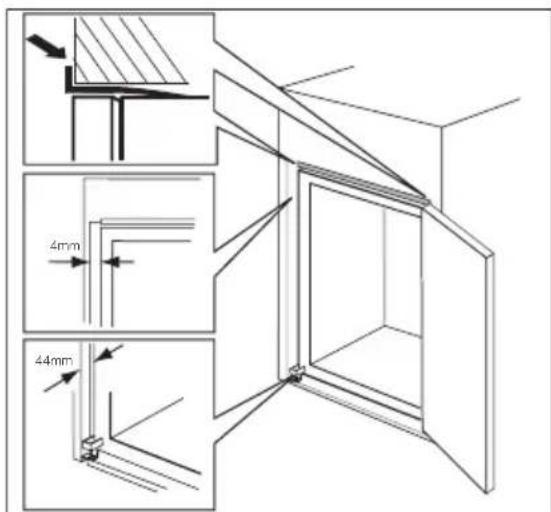

1. Reglez la position de l'appareil dans le meuble d'encastrement.

Vérifiez que la distance entre l'appareil et le rebord avant de l'armoire est de 44 mm.

Le cache de la charnière inférieure (disponible dans le sachet des accessoires) garantit une distance correcte entre l'appareil et le meuble.

Assurez-vous qu'il y a un écart de 4 mm entre l'appareil et l'armoire.

Ouvrez la porte. Installez le cache de la charnière inférieure.

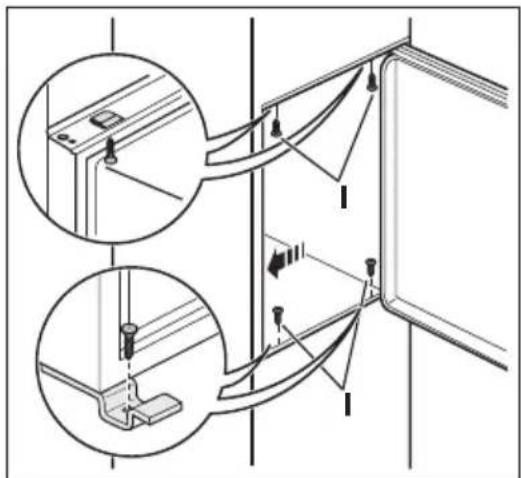

1. Fixez l'appareil au meuble d'encastrement à l'aide de 4 vis.

1. Retirez la piece du cache charnière (E). Veillez à enlever la partie DX, s'il s'agit de la charnière de droite, la partie SX dans le cas contraire.

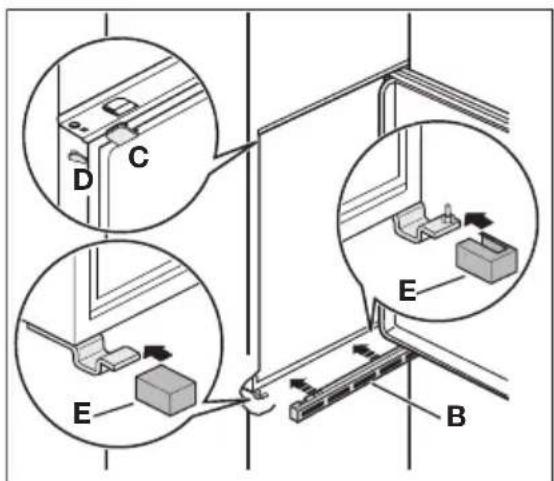

1. Fixez les caches (C, D) aux pattes et dans les trous des charnières.
   Installez la grille de ventilation (B).
   Fixez les caches (E) à la charnière.

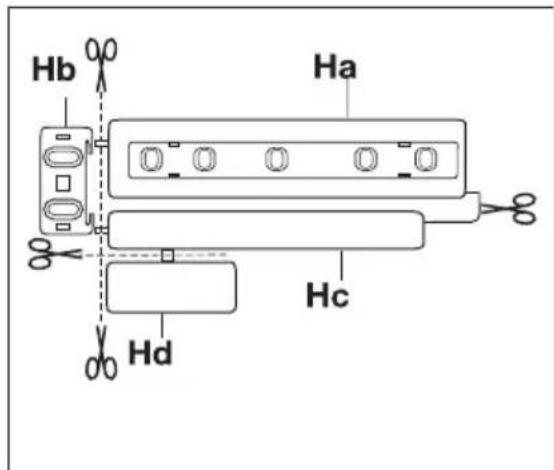

1. Detachez les pieces (Ha), (Hb), (Hc) et (Hd).

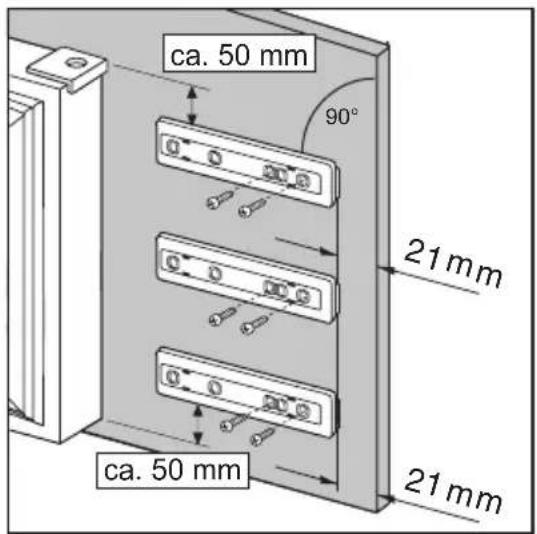

1. Installez la piece (Ha) sur la face interieure du meuble de cuisine.

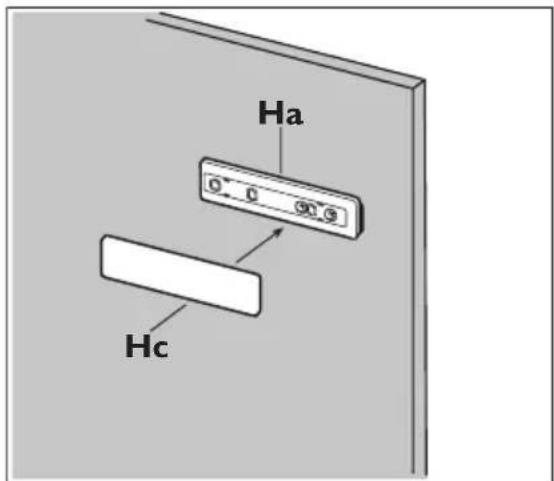

1. Poussez la piece (Hc) sur la piece (Ha).

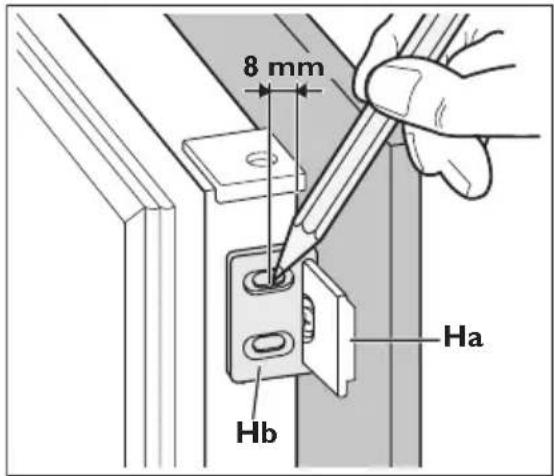

1. Ouvrez la porte de l'appareil et celle du meuble à 90^ environ.

Introduisez la petite équerre (Hb) dans le guide (Ha).

Tenez ensemble la porte de l'appareil et celle du meuble et marquez la position des trous.

Enlevez les petites équres et percez des trous de 2 à 8 mm de diamètre du rebord extérieur de la porte.

Placez à nouveau la petite équerre sur le guide et fixez-la à l'aide des vis fournies.

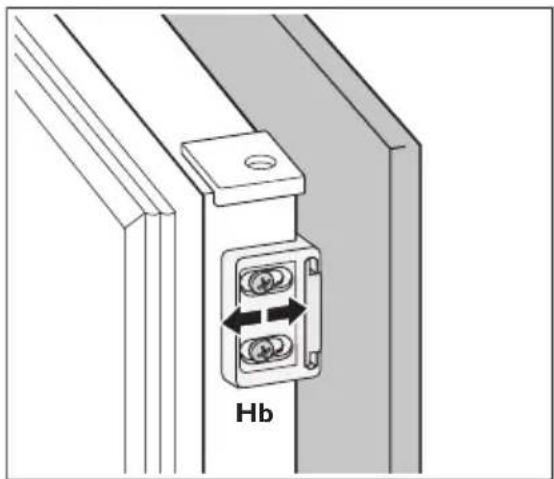

1. Alignez la porte du meuble de cuisine par rapport à celle de l'appareil en réglient la piece (Hb).

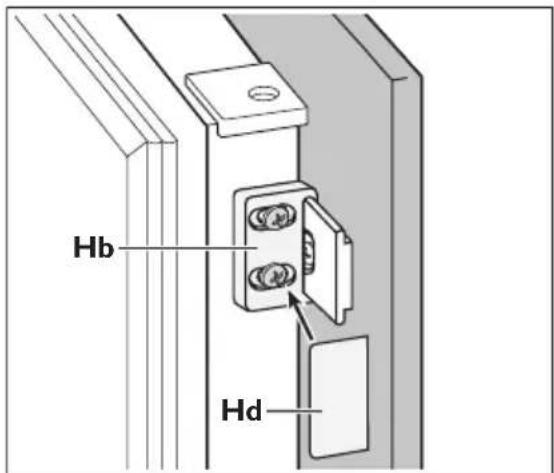

1. Appuyez la piece (Hd) sur la piece (Hb).
   Vérifiez enfin que:

2. Toutes les vis sont correctement serrées.

3. La bande isolante est fermement fixée à l'armoire.

4. La porte ouvre et ferme correctement.

Réversibilité de la porte du congélateur

En matière de sauvegarde de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit etre remis au point de collecte dedieda cet effet (collecte et recyclage du materiel electrique et electronique).

En procédant à la mise au rebut de l'appareil dans les régles de l'art, nous réservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seronttraités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Vous pouvez commander des accessoires, consommables et pieces détachées via notre magasin online sur:

www.aeg-electrolux.be
