MODE D'EMPLOI Santo K 71043 I AEG-ELECTROLUX
Réfrigérateur intégrable
Notice d'utilisation
Le Coque d'Horizonte est le first périmètre modulé chapeau extrémi, d'échiraton et d'échéateur. Plus de 53 milliers de produits du Coque d'Horizonte (dont les coûts d'achatage, trésorerie, transfertion, faissées et factures) sont versées chaque année pour un mandat d'achatage 14 rôliches d'achatage plus 100 dollars à travers le monde.
Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.
Ce passage s'applique à plusieurs modèles techniquement comparables, qui diffèrent par leur équipement. Observez uniquement les indications qui correspondent à votre modèle.
Indications de sécurité
Conseils et recommandations
Informations liées à la protection de l'environnement
La notice d'utilisation contient des indications qui permettent de remédier soi-même à éventuels dérangements. Voir "En cas d'anomalie de fonctionnement". Si ces indicateurs ne suffisent pas, consultez le service après-vente de votre magasin vendeur.
Avertissements importants 4
Avant la mise en service 8
Utilisation de votre appareil 8
Équipement intérieur 9
Les clayette 9
Les balconnets 9
Emplacement des denrées 10
Zone la plus froide 10
Compartiment condenseur 11
Conservation des produits surgelés et congelés du commerce 12
Fabrication des glaçons 12
Démoulage des glaçons 12
Calendrier de congélation 13
Entretien et nettoyage 13
Dégivrage 13
Nettoyage 14
Remplacement de l'ampoule d'éclairage 15
En cas d'absence prolongée ou de non-utilisation 16
En cas d'anomalie de fonctionnement 15
En cas d'arrêt de fonctionnement 17
Caractéristiques techniques 17
Installation 18
Retrait de la protection pour le transport 18
Arrêts pour clayettes 18
Emplacement 18
Branchement électrique 18
Reversibilité des portes 19
Dimensions de la niche 19
Votre appareil a besoin d'air 19
Encastrement 19
Service 24
Garantie pour la France 25
Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui utilisation
- Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
- À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Notez les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.
- Voiture appareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.
- Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
- Ne consommez pas certains produits tels que les batonnets glacés dès leur sortie de l'appareil; la température très basse à laquelle ils se trouvent peut provoquer des brûlures.
- Les réfrigerateurs et / ou congélateurs ménagers sont destinés uniquement à la conservation et/ou congélation des aliments.
- Si la température ambience est inférieure ou égale à 10°C, les performances du compartiment congélation ne seront plus assurées. Ceci est aussi valable lorsque l'interrupteur de température ambience est basculé (si vous appareil en est équipé).
- Un produit décongelé ne doit jamais être recongelé.
- Suivez les indications du fabricant pour la conservation et/ou congélation des aliments.
- Dans tous les appareils de réfrigeration et congélation, certaines surfaces peuvent se couvrir de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement.
- N'essayez jamais d'enlever le givre avec un objet métallique, vous risqueriez d'endommager irrémédiablement l'évaporateur rendant du même coup l'appareil inutilisable. N'employez pour cela qu'une spatule en plastique.
- Ne décollez pas les bacs à glaçons avec un couteau ou tout autre objet tranchant.
- Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartiment à température, elles pourraient exploser.
- Débranche toujours la prise de courant avant de procéder au nettoyage
intérieur et extérieur de l'appareil et au remplacement de la lampe d'éclairage (pour les modèles qui en sont équipés). - Ne faites pas fonctionner d'appareils électriques (par exemple : sorbetières électriques, mélangeurs,...) à l'intérieur de l'appareil.
Stockage des denrées dans les réfrigérateurs et règles d'hygiène
La consommation croissante de plats préparés et d'autres aliments fragiles, sensibles en particulier au non-respect de la chaîne de froid (1), rend nécessaire une meilleure maîtrise de la température de transport et de stockage de ces produits.
À la maison, le bon usage du réfrigérateur et le respect de règles rigoureuses contribuent de façon significative et efficace à l'amélioration de la conservation des aliments.
Conservation des aliments/maîtrise des températures
- Stockez les aliments selon leur nature dans la zone appropriée:
Zone tempérée: Boissons, œufs, beurre, sauces industrielles et préparées, fromages à pâtes cuites, fruits et légumes frais.
Zone fraîche: Produits laitiers, desserts lactés, matières grasses, fromages frais.
Zone la plus froide: Viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations et pâtisseries à base d'œufs ou de crème, pâtes fraîches, pâté à tarte, pizza/quiches, produits frais et fromages au lait cru, légumes prêts à l'emballage vendus sous sachet plastique et plus généralement tout produits frais dont la date limite de consommation (DLC) est associée à une température de conservation inférieure ou égale à +4°C. L'observation des conseils suivants est de nature à éviter la contamination croisée et à prévenir une mauvaise conservation des aliments.
- Emballer systématiquement les produits pour éviter que les denrées ne se contaminent mutuellement.
- Se laver les mains avant de toucher les aliments et plusieurs fois pendant la préparation du repas si celle-ci implique des manipulations successives de produits différents, et après, bien sûr, au moment de passer à table comme les règles d'hygiène l'imposent.
- Ne pas réutiliser des utensiles ayant déjà servi (cuillère en bois, planche à découper) sans les avoir bien nettoyés au préalable.
- Attendre le refroidissement complet des préparations avant de les stocker (ex : soupe).
- Limiter le nombre d'ouvertures de la porte et, en tout et pour tout
- Disposer les aliments de telle sorte que l'air puisse circuler librement tout autour.
Il convient de vérifier régulièrement que la temperature, notamment celle de la zone la plus froide, est correcte et le cas échéant, d'ajuster le thermostat en conséquence comme indiqué (page "UTILISATION").
La mesure de la température dans une zone (sur une clayette, par exemple) peut se faire au moyen d’un thermomètre placé, dès le départ, dans un récipient rempli d’eau (verre). Pour avoir une représentation fidèle de la réalité, lisez la temperature sans manipulation des commandes ni ouverture de porte.
Respect des règles d'hygiène
- Nettoyez fréquemment l'intérieur du réfrigerateur en utilisant un produit d'entretien sans effet oxydant sur les parties métalliques, puis rincez avec de l'eau additionnée de jus de citron, de vinaigre blanc ou avec tout produit désinfectant ajusté au réfrigerateur.
- Retirez les sur-emballages du commerce avant de placer les aliments dans le réfrigerateur (par exemple, sur-emballages des packs de yaourts). Couvrez les aliments.
- Consultez la notice d'utilisation de l'appareil en toutes circonstances et en particulier pour les conseils d'entretien.
Installation
Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation. Important: en cas de dommage du câble d'alimentation, il ne doit être remplacé que par un professionnel qualifié. L'appareil se réchauffe sensiblement au niveau du condenseur et du compresseur. Veillez à ce que l'air circule librement tout autour de l'appareil. Une ventilation insuffisante entraînerait un mauvais fonctionnement et des dommages sur l'appareil. - Suivez les instructions données pour l'installation. - Après la livraison, attendez 2 heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé. Cet appareil est lourd. Faites attention lors de son déplacement.
Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous vous remercions de votre attention.
Protection de l'environnement
Tous les matériaux marqués par le symbole, PE< (polyéthylène), >PS< (mousse de polystyrène) sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de chaque commune) pour qu'ils puissent être récupérés et recyclés.
Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C. F. C., contribuant ainsi à préserver l'environnement. - Les C. F. C. sont remplacés par des hydrocarbures. Le circuit réfrigérant de cet appareil contient de l'isobutane (R 600 A) : les interventions doivent être effectuées exclusivement par des personnes qualifiées ayant reçu une formation spécifique pour le R 600 A. Ce gaz est néanmoins inflammable : 1. Ne faites pas fonctionner d'appareils électriques (par exemple : sorbetières électriques, mélangeurs ou de séche-cheveux pour accélérer le dégivrage,...) à l'intérieur de votre appareil. 2. Pendant le transport et l'installation de votre appareil, assurez-vous qu'aucune partie du circuit n'est endommagée. Si tel est le cas : - Évitez les flammes vives (briquet) et tout autre allumage (étincelles). Aérez la pièce où se trouve l'appareil. - Si vous vous débarrassez de votre appareil, veillez à ne pas détruire les circuits frigorifiques. - Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une fermeture mécanique, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser, ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger. Veillez également à couper le câble d'alimentation électrique au ras de l'appareil. Renseignez-vous auprès des services de votre commune pour la reprise de l'appareil.
En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement, fermeture du magasin ou vous avez effectué l'achat), consultez l'Assistance Consommateurs qui vous communiquera alors l'adresse d'un service après vente.
En cas d'intervention sur votre appareil, exigez du service après vente les pièces de rechange certifiées Constructeur
Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous vous remercions de votre attention.
Avant la mise en service
Votre appareil étant destiné au stockage des aliments, prenez la précaution de nettoyer l’intérieur avec de l’eau tiède et un savon inodore (produit utilisé pour la vaisselle) avant toute utilisation.
Rincez et séchez soigneusement.
Attendez 2 heures avant de brancher votre appareil et de procéder au réglage du thermostat.
1. Le thermostat
II commande :
- La mise en marche et l'arrêt de l'appareil. Le repère "0" correspond à la position "arrêt" des deux compartments.
- Le réglage de la température à l'intérieur des deux compartments. Le repère 6 correspond à la position la plus froide.
À la mise en service de l'appareil ou après un arrêt prolongé
- Si vous utilisez le compartiment congélateur.
Placez le thermostat sur la position 6 pendant 2 heures environ, avant d'introduire les produits surgelés ou congelés dans le compartiment congélateur.
Ramenez ensuite le thermostat sur la position d'utilisation normale.
- Si vous n'utilisez pas immédiatement le condensateur
Les repères 1 et 6 étant des repères extrêmes, effectuez un premier réglage sur une position intermédiaire (3 ou 4) en tenant compte des remarques ci-dessous. Ensuite, seule votre expérience permettra de déterminer la position convenant le mieux.
À la 1ère utilisation du compartiment congélateur :
Placez directement les produits surgelés ou congelés dans le compartiment congélateur.
Remarque 1:
La température à l'intérieur de l'appareil est fonction de plusieurs facteurs, tels que la température ambience, la quantité de denrées stockées, la fréquence d'ouverture des portes, etc... Prenez ces facteurs en considération lors du réglage du thermostat.
Si l'évaporateur (paroi du fond du réfrigérateur) se couvre anomalément de givre (appareil trop chargé, température ambiente élevée, ouvertures fréquentes de la porte), ramenez progressivement la manette du thermostat sur une position inférieure jusqu'à atteindre de nouveau des périodes d'arrêt du compresseur. En effet, le dégivrage automatique du compartiment réfrigérateur ne s'effectue que si le compresseur s'arrête par intermittence.
Les clayettes
Les glissières se trouvant sur les parois de la cuve permettent de positionner les clayettes à différentes hauteurs selon vos besoins. Seule la clayette située sur le(s) bac(s) à légumes doit rester à cet emplacement. Pour retirer les clayettes, tirez-les vers vous et soulevez-les.
Si vous appareil est équipé de demi-clayettes, vous pouvez retirer la demi-clayette avant afin de placer des aliments de grande hauteur sur la clayette située en dessous.
Les balconnets
Il est possible de modifier la position en hauteur des balconnets sur la contre porte selon vos besoins. Pour les retirer, soulevez-les vers le haut.
Zone la plus froide
Vous obtiendrez une meilleure conservation de vos aliments si vous les placez dans la zone de froid convenant le moins à leur nature.
La zone la plus froide du compartiment réfrigérateur se situe au niveau de la clayette inférieure en verre.
| Emplacements Produits | |
| Compartment congélateur | Bacs à glaçons, produits surgelés et congelés, desserts glacés, produits frais à congéler |
| Compartment réfrigératriceur Clayettes supérieure et centrales | Aliments cuits, entremets et toutes denrées à consommer assezrapidement. Fromages frais, charcutéric. |
| Clayette inférieure en verre | Viandes, volailles, gibiers et poissons crus. Temps maximum de conservation: 1 à 2 jours. |
| Bac(s) à létugmes Létugmes frais | fruits. |
| Emplacements Produits | |
| Contrc porte | Les balconnets receivefront, en bas, les bouteil-les, puis en remontant les produits de faible volume et d'emploi courant (crème, yaourts...) Le beurre, les fromages cuits et les cêurs trouveront leur place dans les casiers ou étagères appropriés. |
Intérieur
Remarques: Les bananes, les pommes de terre, l'ail et les oignons ne se conservent pas au réfrigerateur. Les fromages fermentés ne seront mis au réfrigerateur que si l'on désire arrêter leur maturation. Ils devront alors être soigneusement enveloppés.
Nos conseils
- N'entreposez que des aliments frais, nettoyés et enfermés dans des emballages ou récipients appropriés de qualité alimentaire (il en existe de nombreux modèles dans le commerce).
- Respectez les conseils pour le stockage des denrées, et les règles d'hygiène alimentaire donnés au paragraphe "Avertissements importants".
- Afin de permettre une circulation d'air correcte, ne couvrez pas les clayettes de papier ou de feuilles en plastique.
Comment congeler
Votre appareil porte le sigle normalisé 4 étoiles, c'est-à-dire qu'il vous permet de congeler vous-même des denrées fraîches et des plats cuisinés.
Congeler un aliment, c'est abaisser le plus rapidement possible sa température à -18°C.
Toutefois, si vous désirez congeler plus rapidement, vous pouvez régler le thermostat sur une position plus élevée en veillant à ce que la température ne descende pas en dessous de 0°C dans le compartiment réfrigérateur.
À la mise en service de l'appareil ou après un dégivrage, nous vous conseillons d'attendre 2 heures avant d'introduire les produits frais dans le compartiment congélateur.
Si l'appareil est déjà en fonctionnement, ce déglaçage n'est pas nécessaire.
Placez les aliments à congeler dans le compartiment congélateur.
Attention: Pour obtenir les valeurs résultats, vous devez tenir compte du pouvoir de congélation de votre appareil, c'est-à-dire de la quantité maximale de denrées que vous pouvez congeler par 24 heures.
Le pouvoir de congélation est indiqué sur la plaque signalétique de votre appareil.
Pour congeler dans les meilleures conditions:
- Respectez le pouvoir de congélation de votre appareil, c'est-à-dire la quantité maximale de denrées fraîches que vous pouvez congeler par 24 heures.
Evitez de procéder à la fabrication des glaçons pendant le temps de congélation (24 heures) et de placer les produits frais en contact avec les produits déjà congelés.
Conservation des produits surgelés et congelés du commerce
Pour une bonne conservation des produits surgelés et congelés, la température à l'intérieur du compartiment congélateur doit être maintenue égale ou inférieure à -18°C.
Assurez-vous que l'emballage des aliments est intact et qu'il ne présente aucune trace d'humidité, signe d'un début de décongelation.
Prévoyez un temps réduit au minimum pour leur transport du magasin d'alimentation à votre domicile. Utilisez des sacs isothermes (dans la mesure du possible).
Repérez la date de fabrication du produit, et respectez la durée de conservation indiquée par le fabricant.
Évitez d'ouvrir trop souvent la porte du compartiment congélateur et ne la laissez ouverte que le temps nécessaire. Une augmentation de la température peut réduire sensiblement la durée de conservation des aliments.
Laissez refroidir les aliments chauds avant de les introduire dans le congélateur.
Ne consommez pas certains produits tels que les batonnets glacés dès leur sortie du compartiment congélateur, la température très basse à laquelle ils se trouvent peut provoquer des brûlures. Un produit décongelé doit être consommé dans le plus bref délai et ne jamais être recongelé, sauf s'il a été cuis entre-temps.
Fabrication des glaçons
La fabrication des glaçons s'effectue dans le compartiment congélateur.
Remplissez les bacs jusqu'aux trois quarts de leur hauteur, de manière à permettre l'expansion de la glace.
Si vous eau est particulièrement riche en sels minéraux (calcaire notamment), remplissez vos bacs avec de l'eau minérale non gazeuse.
Les bacs en matière plastique vous assurent un démoulage plus facile. Si toutefois vous désirez obtenir des glaçons plus rapidement, nous vous conseillons d'utiliser des bacs métalliques que vous trouverez dans le commerce.
Démoulage des glaçons
Le démoulage des bacs en matière plastique s'obtient par simple torsion.
Si vous utilisez des bacs métalliques, passez-les sous l'eau froide pour en faciliter le démoulage.
Ne décollez jamais les bacs à glaçons avec un couteau ou tout autre objet tranchant, vous risqueriez de détériorer irrémédiablement l'évaporateur.
Calendrier de congélation
- Les symboles qui figurent sur les tiroirs correspondent à différents types de produits congelés.
- Les chiffres indiquent la durée de conservation en mois du type correspondant de produit. La durée de conservation supérieure ou inférieure est valable en fonction de la qualité des aliments et du traitement qu'ils ont subi avec la congélation. La valeur inférieure s'applique toujours aux aliments contenant un fort pourcentage de graisse.
Dégivrage
Le dégivrage du compartiment réfrigérateur s'effectue AUTOMATIQUEMENT à chaque arrêt du compresseur. L'eau de dégivrage est évacuée dans un bac situé à l'arrière de l'appareil où elle s'évapore. Cette opération ne nécessite aucune intervention de votre part.
Compartment congélateur
Périodiquement (toutes les 2 ou 3 semaines) à l'aide d'une spatule en plastique, grattez la mince couche de givre qui recouvre les parois. Il n'est pas nécessaire de débrancher l'appareil et d'enlever les produits contenus dans ce compartiment.
N'utilisez jamais de couteau ou d'objet métallique pour gratter la couche de givre, vous risquez de détériorer irrémédiablement l'évaporateur.
Une ou deux fois par an, ou chaque fois que l'épaisseur du givre excède de 5 mm environ, il est recommandé de procéder au dégivrage complet.
Pour dégivrer complètement l'appareil
- tournez le bouton du thermostat sur la position «O» ou débranchez l'appareil;
- enveloppez les denrées dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais;
- Maintenez la porte ouverte; placez un récipient sur la première clayette du réfrigérateur, à l'endroit qui correspond à l'ouverture de vidange, et retirez le bouchon, comme l'illustre la figure.
- Épongez et séchez soigneusement les parois et le fond;
- Ramenez le bouton du thermostat sur la position désirée ou rebranchez l'appareil.
Le dégivrage une fois terminé ; épongez et séchez soigneusement et rebranchez l'appareil si nécessaire. Deux heures plus tard, replacez les produits surgelés et congelés (s'il y a lieu).
Nettoyage
Ne procédez au nettoyage qu'après avoir débranché l'appareil. N'utilisez jamais de produits abrasifs ou caustiques ni d'éponges avec grattoir pour procéder au nettoyage de votre appareil. Il est indispensable de maintenir votre appareil en parfait état de propreté.
Nettoyage intérieur
Il est recommandé de nettoyer le compartiment réfrigerateur très régulièrement et le compartiment congélateur chaque fois que vous procédez au dégivrage complet.
Compartiment réfrigérateur
Retirez tous les accessoires (clayettes, balconnets, bac(s) à légumes, etc...). Lavrez-les à l'eau tiède additionnée d'un détergent doux et inodore (produit utilisé pour la vaisselle par exemple) ; rincez à l'eau javellisée et séchez très soigneusement. Lavez les parois internes du compartiment comme indiqué pour les accessoires. Soignez particulièrement les supports de clayettes et la gouttière d'évacuation de l'eau de dégivrage. Nettoyez l'orifice d'écoulement de l'eau de dégivrage du réfrigérateur avec le bâtonnet se trouvant dans l'orifice. Lavez le joint de porte en caoutchouc sans omettre de nettoyer également sous le joint.
À l'occasion d'un dégivrage, lavez le compartiment et le joint de porte à l'aide d'une éponge et d'un détergent doux. Rincez et séchez soigneusement.
Nettoyage extérieur
Lavez l'ensemble de la carrosserie à l'eau tiède savonneuse. Rincez et séchez soigneusement.
Dépoussiérez le condenseur (grille située à l'arrière de l'appareil) à l'aide d'un aspirateur ou d'une brosse.
Remplacement de l'ampoule d'éclairage
L'ampoule est accessible à travers l'ouverture prévue à cet effet dans le diffuseur.
Pour remplacer l'ampoule
- Débranchez l'appareil.
- Dévissez la vis de fixation du diffuseur.
- Déconnectez la partie mobile en exerçant une pression sur celle-ci.
- Remplacez l'ampoule par un modèle semblable [max. 15W].
- Remplacez le cache et la vis de fixation.
- Rebranchez l'appareil.
En cas d'absence prolongée ou de non-utilisation
Débranchez, videz, dégivrez et nettoyez l'appareil.
Maintenez la porte entrouverte pendant toute la durée de non-utilisation. Si toutefois vous n’avez pas la capacité de débrancher et vider l’appareil, faites vérifier régulièrement le bon fonctionnement de celui-ci et tenez compte de sa charge et de son autonomie de fonctionnement.
En cas d'anomalie de fonctionnement
La fabrication de cet appareil a fait l'objet de nombreuses vérifications. Cependant, si vous constatez une anomalie de fonctionnement, consultez le tableau ci-dessous avant d'appeler le service après-vente.
| Symptômes Solutions | |
| L'apparil ne fonctionne pas | Vérifie que: • la prise est effectivement branchée, • les fusibles sont en bon état et n'ont pas disjoncté, • le thermostat n'est pas sur la position "0". |
| La température à l'intérieur de l'apparil est trop froide | Vérifie que: • le thermostat n'est pas sur une position trop elevé |
| La température à l'intérieur de l'apparil est trop chaude | Vérifie que: • le thermostat n'est pas sur une position trop basse, • les dénées sont correctement placées (voir paragraphe "Emplacement des dénées"), • les alimentés ne sont pas en contact avec l'évaporateur afin que l'air circule librement, • la porte est correctement fermée, • le joint de porte est en bon état et propre, • trop d'aliments n'ont pas été introduits en même temps, • l'apparil est dans une piece où la circulation d'air est normale, • l'apparil n'est pas situé à proximité d'une source de chaleur. |
| L'éclairage intérieur ne fonctionné pas Vérifie que: | • l'ampoule n'est pas défectueuse. |
| I y a du givre sur l'évaporateur Vérifie que: | • le thermostat n'est pas sur une position trop elevé, • les alimentés ne sont pas en contact avec l'évaporateur afin que l'air circule correctement, • le joint de porte est en bon état et propre. |
| Il y a des traces d'eau au fond du comparti-ment réfrigérateur | Vérifie que: • l'orifice d'écoulement de l'eau de dégivrage n'est pas obtruè. |
- L'appareil est correctement calé (voir chapitre "Installation"). L'appareil n'est pas installé contre une cloison résonnante,
- l'appareil n'est pas situé trop près des meubles.
Sieldom de ces défauts n'est observé, il convient de consulter très rapidement le service après-vente de votre magasin vendeur afin d'éviter toute altération des aliments. Donnez-lui la référence complète de votre appareil : ces renseignements figurent sur la plaque signalétique située à l'intérieur du.
En cas d'arrêt de fonctionnement
Si la panne est de courte durée, il n'y a aucun risque d'altération pour les aliments. Abstenez-vous cependant d'ouvrir la porte.
Si la panne doit se prolonger, transférez les produits surgelés et congélés dans un autre congélateur. L'autonomie de fonctionnement de votre appareil est indiquée au paragraphe "Caractéristiques techniques".
Cette durée est sensiblement raccourcie suivant la charge de l'appareil.
Dès que vous constatez un début de décongélation, consommez les aliments le plus rapidement possible ou recongelez-les après les avoir cuits (aliments crus).
Caractéristiques techniques
Dimensions d'encastrement
Hauteur mm 1030
Largeur mm 560
Profondeur mm 550
*Selon la Norme NF EN 28187
Cet appareil est conforme aux Directives Communautaires suivantes:
Retrait de la protection pour le transport
L'appareil et certaines parties de l'équipement intérieur sont protégés pour le transport.
Retirez toutes les bandes autocollantes et cales à l'intérieur de l'appareil.
Arrêts pour clayettes
Votre appareil est équipé d'arrêts pour clayettes qui permettent de bloquer ceux-ci pendant le transport. Pour les enlever, procédez de la façon suivante : soulevez à l'arrière la clayette et poussez-la vers l'avant jusqu'à ce qu'elle se dégage. Retirez les arrêts.
Emplacement
Placez de préférence votre appareil loin d'une source de chaleur (chauffage, four ou rayons solaires trop intenses).
Veillez à ce que l'air circule librement tout autour de l'appareil (voir instructions pour l'encastrement).
Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +10°C et +38°C. Au-delà de ces températures, ses performances peuvent sensiblement diminuer.
Important:
L'appareil doit pouvoir être débranché à tout moment ; il est donc nécessaire que la prise murale reste accessible une fois que l'installation est terminée.
Branchement électrique
Votre appareil ne peut être branché qu'en 230 V monophasé.
Vérifie que le compteur électrique peut supporter l'intensité absorbée par votre appareil compte tenu des autres appareils déjà branchés.
Calibre des fusibles en ligne (un par phase) 10 A en 230 V.
Important
L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NFC 15.100 et aux prescriptions de l'E. D. F.
Utilissez un socle de prise de courant importante une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NFC.15.100 et aux prescriptions de l'E. D. F.; cette prise de courant doit
Si le câble d'alimentation est endommagé, il doit être remplacé par un câble d'alimentation certifié.
Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le fabricant.
L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple.
Vérifiez que la prise de terre est conforme aux réglements en vigueur.
Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

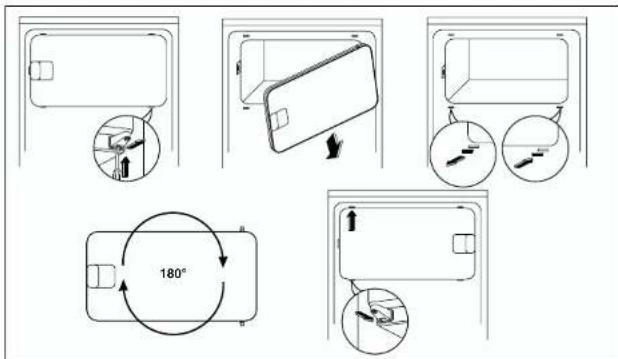

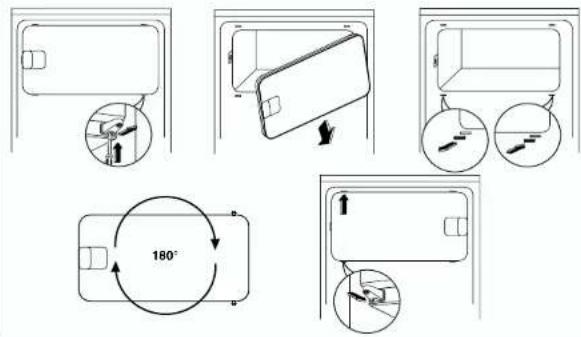

Réversibilité des portes
La porte de l'appareil a été immobilisée pour le transport au moyen de pivots. Enlevez le pivot supérieur et inférieur conformément au sens d'ouverture de la porte. Attention! Pendant le déplacement de la butée de porte, l'appareil ne doit pas être branché sur le secteur. Débranchez préalablement la fiche secteur.
Dimensions de la niche
Hauteur 1030 mm
Profondeur 550 mm
Largeur 560 mm
Votre appareil a besoin d'air
Pour des raisons de sécurité, la ventilation doit être prévue comme indiquée ci-contre.
Attention: veillez à ne pas obstruer les ouvertures de ventilation.
Il est également nécessaire que la niche soit équipée d'un conduit d'évacuation ayant les mesures suivantes:
profondeur 50 mm
largeur 540 mm
Instructions pour l'encastrement
Coller le cache-jointure sur l'appareil comme l'indique le dessin.
Insérer l'appareil dans la niche en l'appuyant contre la paroi intérieure, correspondant au côté d'ouverture de la porte, jusqu'à ce que le cache supérieur soit à fleur (1) et veiller à ce que la charnière du bas soit alignée sur la paroi du meuble (2).
Fixez l'appareil à l'aide des 4 vis livrées dans le kit. (1 = 3,5 × 13)
Appliquez les caches (C-D) sur les ailettes des buses et dans les trous des charnières. Appliquez la grille d’aération (B) et le couvre-cheminère (E).
Séparer les pièces Ha, Hb, Hc, Hd comme l'indique la figure
Poser la glissière (Ha) sur la partie interne de la porte du meuble dessus et dessous comme l'indique la figure et marquer la position des trous externes. Avant d'avoir pratiqué les trous, fixer la glissière avec les vis fournies.
Fixer par encliquetage le couvercle (Hc) sur la glissière (Ha).
Ouvrir la porte de l'appareil et celle du meuble à environ. Introduire l'équerre (Hb) dans la glissière (Ha). Tenir ensemble la porte de l'appareil et celle du meuble et marquer la position des trous comme l'indique la figure.
Veiligheid 28
Weggooien 30
Enlever les équerres et marquer à 8 mm du bord extérieur de la porte avec le clou (K).
Remettre l'équerre en place sur la glissière et fixer avec les vis fournies.
Pour effectuer l'éventuel alignement de la porte du meuble, utilise le jeu des trois ovales.
À la fin des opérations, il est nécessaire de contrôler que la porte de l'appareil se ferme parfaitement.
Fixer par encliquetage le couvercle (Hd) sur la glissière (Hb).
Service
Au chapitre "En cas d'anomalie de fonctionnement" sont rassemblées les sources d'anomalie les plus fréquentes, auxquelles vous pouvez remédier vous-même. Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir.
A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter l'Assistance Consommateurs qui vous communiquera alors l'adresse d'un service après-vente.
Signalez au service après-vente le numéro PNC et le S-No (Numéro de série), que vous trouverez sur la plaque signalétique située sur votre appareil.
Afin de répondre rapidement, nous vous recommandons de l'inscrire à cet endroit:
PNC:
S-No:
Garantie
Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre applicables sur celui-ci.
Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées.
N'hésitez pas à le contacter.
Service Conseil Consommateurs
43 avenue Félix Louat - BP 50142
60307 Senlis Cedex
Tel:0344622929
SAS au capital de 67 500 000
552 042 285 RCS SENLIS
Pour toute question technique
ASSISTANCE CONSOMMATEURS
BP20139-60307 SENLIS Cedex
Tel: 0344622773
e-mail: ehp.consummateurs@electrolux.fr
Permanence téléphonique du lundi au vendredi
