MODE D'EMPLOI Santo 65340 KG8 AEG-ELECTROLUX

InstallationEnvironmental concerns The symbol on the product or on its packaging indicates that this product may not be treated as household waste. Instead it should be taken to the appropriate collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. For more detailed information about recycling of this product, please contact your local council, your household waste disposal service or the shop where you purchased the product. Environmental concerns 35Nous vous remercions d’avoir choisi l’un de nos produits de qualité. Afin de garantir une performance optimale et constante de votre appareil, veuillez lire attentivement cette notice d'utilisation. Il vous permettra d’utiliser correctement et efficacement toutes les fonctions de l’appareil. Nous vous recommandons de conserver cette notice à proximité pour une utilisation rapide et optimale. Si l'appareil devez être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Nous vous souhaitons beaucoup de plaisir avec votre nouvel appareil. Sommaire Consignes de sécurité 36 Sécurité des enfants et des personnes vulnérables 37 Sécurité générale 37 Utilisation quotidienne 38 Entretien et nettoyage 38 Installation 39 Maintenance 39 Fonctionnement 39 Mise en fonctionnement 39 Mise à l'arrêt 39 Réglage de la température 40 Première utilisation 40 Nettoyage intérieur 40 Utilisation quotidienne 40 Congélation d'aliments frais 40 Conservation des aliments congelés 41 La décongélation 41 Clayettes amovibles 41 Porte-bouteilles 41 Emplacement des balconnets de la porte

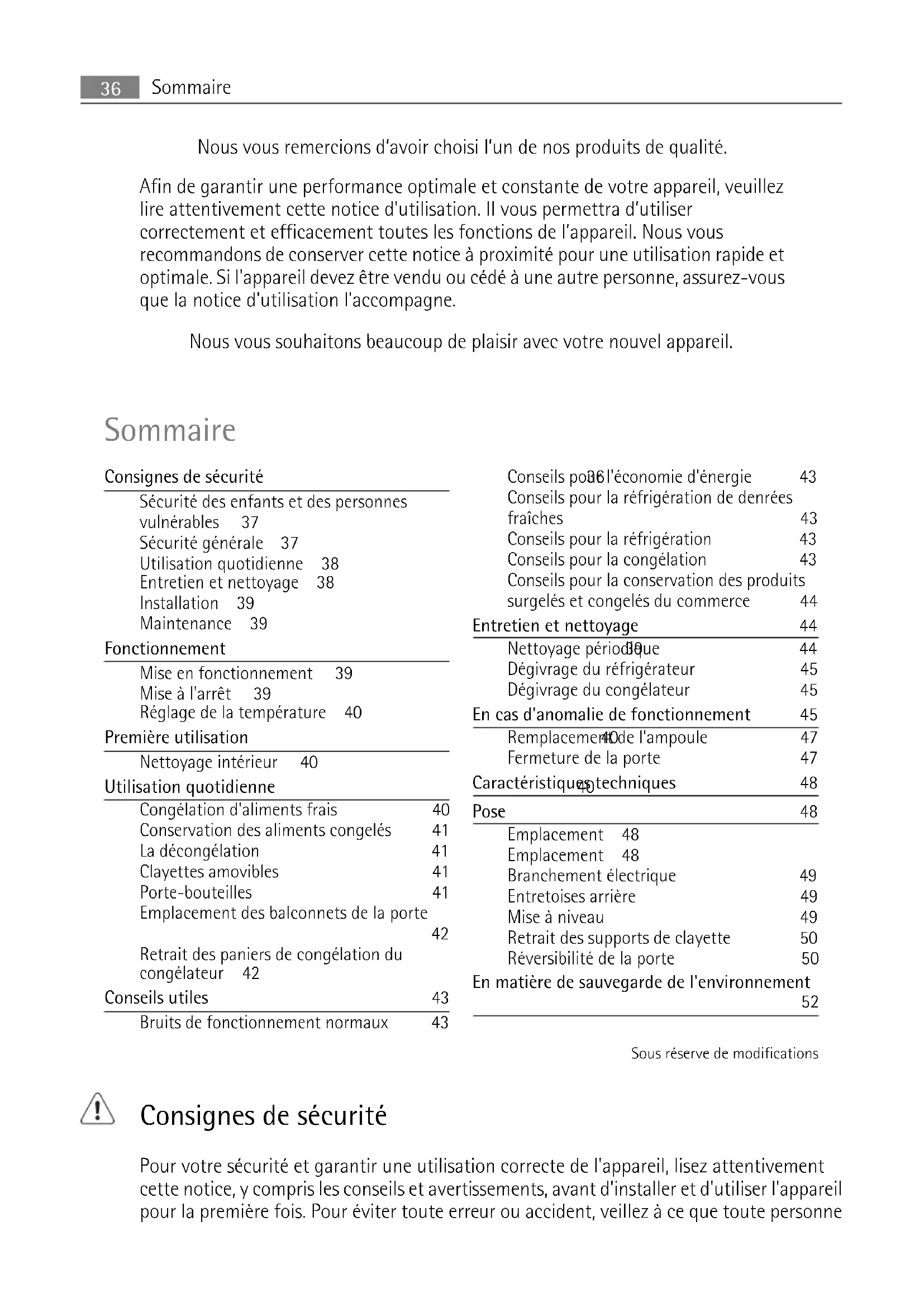

Retrait des paniers de congélation du congélateur 42 Conseils utiles 43 Bruits de fonctionnement normaux 43 Conseils pour l'économie d'énergie 43 Conseils pour la réfrigération de denrées fraîches 43 Conseils pour la réfrigération 43 Conseils pour la congélation 43 Conseils pour la conservation des produits surgelés et congelés du commerce 44 Entretien et nettoyage 44 Nettoyage périodique 44 Dégivrage du réfrigérateur 45 Dégivrage du congélateur 45 En cas d'anomalie de fonctionnement 45 Remplacement de l'ampoule 47 Fermeture de la porte 47 Caractéristiques techniques 48 Pose 48 Emplacement 48 Emplacement 48 Branchement électrique 49 Entretoises arrière 49 Mise à niveau 49 Retrait des supports de clayette 50 Réversibilité de la porte 50 En matière de sauvegarde de l'environnement

Sous réserve de modifications Consignes de sécurité Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et avertissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne

Sommairequi utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Con- servez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité. Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages dus au non-respect de ces instructions. Sécurité des enfants et des personnes vulnérables

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de con- naissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger. Empêchez les enfants de jouer avec l'appareil.

• Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.

• Si l'appareil doit être mis au rebut, veillez à couper le câble d'alimentation électrique au ras de l'appareil pour éviter les risques d'électrocution. Démontez la porte pour éviter que des enfants ne restent enfermés à l'intérieur.

• Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger. Sécurité générale ATTENTION Veillez à ce que les orifices de ventilation ne soient pas obstrués.

• Cet appareil est destiné uniquement à la conservation d'aliments et/ou de boissons dans le cadre d'un usage domestique normal, tel que celui décrit dans la présente notice.

• N'utilisez pas de dispositifs mécaniques ou autres moyens artificiels pour accélérer le dégivrage de l'appareil.

• N'utilisez pas d'autres appareils électriques (par exemple, sorbetières) à l'intérieur d'ap- pareils réfrigérants sauf s'ils sont homologués pour cet usage par leur fabricant.

• N'endommagez pas le circuit de refroidissement.

• Le circuit de refroidissement de l'appareil contient de l'isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l'environnement mais qui est néanmoins inflammable. Pendant le transport et l'installation de l'appareil, assurez-vous qu'aucune pièce du cir- cuit de refroidissement n'est endommagée. Si tel est le cas : – évitez les flammes vives et les sources d'ignition – aérez soigneusement la pièce où se trouve l'appareil Consignes de sécurité 37• Il est dangereux de modifier les caractéristiques de l'appareil ou l'appareil. Un cordon d'alimentation endommagé peut être la cause de courts-circuits, d'incendies et/ou de décharges électriques. AVERTISSEMENT Les composants électriques (cordon d'alimentation, prise, compresseur) doivent être rem- placés par un technicien d'entretien agréé ou par un électricien spécialisé.

1. Ne branchez pas le cordon d'alimentation à une rallonge.

2. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil.

Une prise de courant endommagée peut s'échauffer et provoquer un incendie.

3. Assurez-vous de pouvoir accéder à la prise secteur de l'appareil.

4. Ne tirez pas sur le cordon d'alimentation.

5. Si la fiche du cordon d'alimentation est desserrée, ne la branchez pas sur la prise

murale. Risque d'électrocution ou d'incendie.

N'utilisez pas l'appareil si le diffuseur de l'ampoule d'éclairage n'est pas présent

pour l'éclairage intérieur.

• Cet appareil est lourd. Faites attention lors de son déplacement.

• Ne touchez pas les produits congelés sortant du congélateur avec les mains humides car ceci peut provoquer des abrasions ou des brûlures cutanées.

• Évitez les expositions prolongées de l'appareil aux rayons solaires. Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides inflammables dans l'appareil (risque d'explosion).

• Ne placez pas d'aliments directement contre la sortie d'air sur la paroi arrière de l'appareil.

• Un produit décongelé ne doit jamais être recongelé.

• Conservez les aliments emballés conformément aux instructions de leur fabricant.

• Respectez scrupuleusement les conseils de conservation donnés par le fabricant de l'ap- pareil. Consultez les instructions respectives.

• Ne mettez pas de bouteilles ni de boîtes de boissons gazeuses dans le compartiment congélateur, car la pression se formant à l'intérieur du contenant pourrait le faire éclater et endommager ainsi l'appareil.

• Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l'appareil, car ils peuvent provoquer des brûlures. Entretien et nettoyage

• Avant toute opération d'entretien, mettez l'appareil hors tension et débranchez-le de la prise de courant. Si la prise électrique n'est pas accessible, coupez le courant.

• N'utilisez pas d'objets métalliques pour nettoyer l'appareil.

• N'utilisez pas d'objet tranchant pour gratter la couche de givre. Utilisez une spatule en plastique.

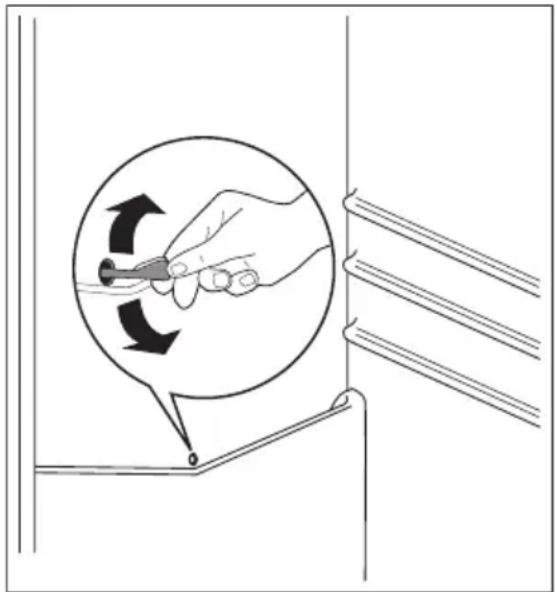

• Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le comparti- ment réfrigérateur. Nettoyez-le, si besoin. Si l'orifice est bouché, l'eau s'écoulera en bas de l'appareil.

7) Si le diffuseur est prévu

8) Si l'appareil est sans givre

Consignes de sécuritéInstallation Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.

• Il est conseillé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.

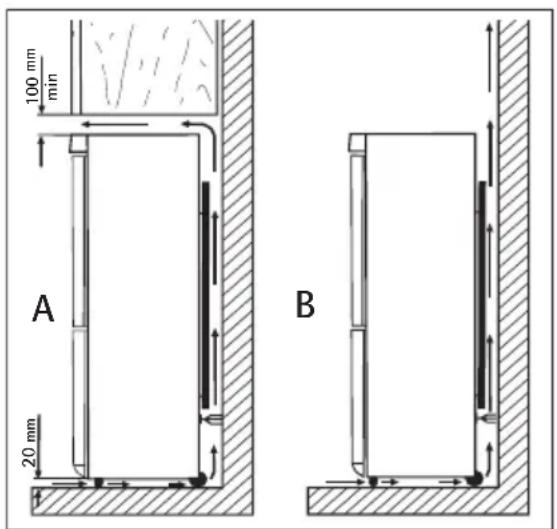

• Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).

• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le conden- seur (risque de brûlure).

• Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).

• Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.

Branchez à l'alimentation en eau potable uniquement.

• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réalisés par un électricien qualifié ou une personne compétente.

• Cet appareil ne doit être entretenu et réparé que par un Service après-vente autorisé, exclusivement avec des pièces d'origine. Protection de l'environnement Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C.F.C. contri- buant ainsi à préserver l'environnement. L'appareil ne doit pas être mis au rebut avec les ordures ménagères et les déchets urbains. La mousse d'isolation contient des gaz inflam- mables : l'appareil sera mis au rebut conformément aux règlements applicables disponibles auprès des autorités locales. Veillez à ne pas détériorer les circuits frigorifiques, notamment au niveau du condenseur. Les matériaux utilisés dans cet appareil identifiés par le symbole sont recyclables. Fonctionnement Mise en fonctionnement Branchez l'appareil sur une prise murale. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une position moyenne. Mise à l'arrêt Pour mettre à l'arrêt l'appareil, tournez le bouton du thermostat sur la position "O".

9) Si un branchement sur le réseau d'eau est prévu

Fonctionnement 39Réglage de la température La température est réglée automatiquement. Pour faire fonctionner l'appareil, procédez comme suit :

• tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid minimum.

• tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum. Une position moyenne est la plus indiquée. Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil. Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une tem- pérature plus élevée de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant. Première utilisation Nettoyage intérieur Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement. N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique pour ne pas abîmer la finition. Utilisation quotidienne Congélation d'aliments frais Le compartiment congélateur est idéal pour congeler des denrées fraîches et conserver les aliments surgelés ou congelés pendant longtemps. Pour congeler les denrées fraîches, il n'est pas nécessaire de modifier le réglage moyen. Toutefois, pour une congélation plus rapide, tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum. Dans ce cas, la température du compartiment réfrigérateur peut chuter au-dessous de 0°C. Si cela se produit, repositionnez le bouton du thermostat sur un réglage plus chaud. Placez les denrées fraîches à congeler dans le compartiment supérieur.

Première utilisationConservation des aliments congelés À la mise en service ou après un arrêt prolongé, placez le thermostat sur la position Max pendant 2 heures environ, avant d'introduire les produits dans le compartiment. En cas de dégivrage accidentel, dû par exemple à une panne de courant, si la panne doit se prolonger plus longtemps qu'il n'est indiqué à la rubrique "temps d'augmentation" dans la section Caractéristiques techniques, consommez les aliments décongelés le plus rapidement possible ou recongelez-les après les avoir cuits (une fois refroidis). La décongélation Les aliments surgelés ou congelés peuvent être décongelés dans le compartiment réfrigé- rateur ou à température ambiante, avant d'être utilisés, en fonction du temps disponible pour cette opération. Les petites pièces peuvent même être cuites sans décongélation préalable : dans ce cas, la cuisson est plus longue. Clayettes amovibles Les parois du réfrigérateur sont équipées d'une série de glissières pour que les clayettes puissent être placées en fonction des besoins. Porte-bouteilles Placez les bouteilles (ouverture vers l'avant) dans le compartiment prévu à cet effet. Si le compartiment est positionné dans le sens horizontal, n'y placer que des bouteilles fermées. Ce porte-bouteilles peut être incliné afin de pou- voir y ranger des bouteilles déjà ouvertes. Pour ce faire, tirez le compartiment vers le haut afin qu'il puisse tourner vers le haut et être placé sur le ni- veau supérieur. Utilisation quotidienne 41Emplacement des balconnets de la porte En fonction de la taille des paquets d'ali- ments conservés, les balconnets de la porte peuvent être positionnés à différentes hau- teurs. Pour les ajuster, procédez comme suit : tirez progressivement dans le sens des flè- ches pour les dégager, puis repositionnez-les selon les besoins. Retrait des paniers de congélation du congélateur

Les paniers de congélation sont équipés d'un arrêt afin d'empêcher leur retrait accidentel ou chute. Pour retirer le panier du congélateur, tirez-le vers vous et en atteignant l'arrêt, retirez-le en inclinant la partie avant vers le haut. Pour le remettre, relevez légèrement l'avant du panier et insérez-le dans le congélateur. Une fois que vous avez dépassé les butées d'arrêt, poussez les paniers dans la bonne position.

Utilisation quotidienneConseils utiles Bruits de fonctionnement normaux

• Le liquide de refroidissement qui passe dans le circuit d'évaporation peut produire un bruit de gargouillis ou de bouillonnement. Ce phénomène est normal.

• Le compresseur peut produire un ronronnement aigu ou un bruit de pulsation. Ce phé- nomène est normal.

• La dilatation thermique peut provoquer un soudain, léger bruit de craquement. C'est un phénomène normal et sans gravité. Ce phénomène est normal.

• Un léger claquement se produit lors de la mise en fonctionnement/à l'arrêt du com- presseur. Ce phénomène est normal. Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire.

• Si la température ambiante est élevée, le dispositif de réglage de température est sur la position de froid maximum et l'appareil est plein : il est possible que le compresseur fonctionne en régime continu, d'où un risque de formation excessive de givre sur l'éva- porateur. Pour éviter ceci, modifiez la position du dispositif de réglage de température de façon à obtenir des périodes d'arrêt du compresseur et ainsi permettre un dégivrage automatique, d'où des économies d'énergie. Conseils pour la réfrigération de denrées fraîches Pour obtenir les meilleures performances possibles :

• n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfri- gérateur

• couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques

• placez les aliments pour que l'air puisse circuler librement autour Conseils pour la réfrigération Conseils utiles : Viande (tous les types) : enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes. La période de conservation est de 1 à 2 jours au maximum. Aliments cuits, plats froids, etc. : placez-les bien couverts sur une clayette. Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s). Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner le moins d'air possible. Lait en bouteille : bouchez-le et placez-le dans le balconnet de la contreporte réservé aux bouteilles. Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés. Conseils pour la congélation Pour obtenir les meilleurs résultats, voici quelques conseils importants :

• la quantité maximale de denrées que vous pouvez congeler par 24 heures est indiquée sur la plaque signalétique. Conseils utiles 43• le temps de congélation est de 24 heures. Aucune autre denrée à congeler ne doit être ajoutée pendant cette période.

• congelez seulement les denrées alimentaires fraîches, de qualité supérieure (une fois nettoyées).

• préparez la nourriture en petits paquets pour une congélation rapide et uniforme, adap- tés à l'importance de la consommation.

• enveloppez les aliments dans des feuilles d'aluminium ou de polyéthylène et assurez- vous que les emballages sont étanches ;

• ne laissez pas des aliments frais, non congelés, toucher des aliments déjà congelés pour éviter une remontée en température de ces derniers.

• les aliments maigres se conservent mieux et plus longtemps que les aliments gras ; le sel réduit la durée de conservation des aliments

• la température très basse à laquelle se trouvent les bâtonnets glacés, s'ils sont consom- més dès leur sortie du compartiment congélateur, peut provoquer des brûlures.

• L'identification des emballages est importante : indiquez la date de congélation du pro- duit, et respectez la durée de conservation indiquée par le fabricant. Conseils pour la conservation des produits surgelés et congelés du commerce Pour une bonne conservation des produits surgelés et congelés, vous devez :

• vous assurer qu'ils ont bien été conservés au magasin ;

• prévoir un temps réduit au minimum pour leur transport du magasin d'alimentation à votre domicile ;

• éviter d'ouvrir trop souvent la porte du congélateur et ne la laisser ouverte que le temps nécessaire.

• une fois décongelés, les aliments se détériorent rapidement et ne peuvent pas être re- congelés.

• respecter la durée de conservation indiquée par le fabricant. Entretien et nettoyage ATTENTION débrancher l'appareil avant toute opération d'entretien. Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la re- charge ne doivent donc être effectués que par du personnel autorisé. Nettoyage périodique Cet appareil doit être nettoyé régulièrement :

• nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.

• vérifiez régulièrement les joints de porte et nettoyez-les en les essuyant pour éviter toute accumulation de déchets.

• rincez et séchez soigneusement. Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil. Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour net- toyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs.

Entretien et nettoyageNettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'énergie. Attention à ne pas endommager le système de réfrigération. De nombreux détergents pour la cuisine recommandés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pièces en plastique utilisées dans cet appareil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude addi- tionnée d'un peu de savon liquide pour nettoyer la carrosserie de l'appareil. Après le nettoyage, rebranchez l'appareil. Dégivrage du réfrigérateur Le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigérateur à chaque arrêt du compresseur, en cours d'utilisation normale. L'eau de dégivrage est col- lectée dans un récipient spécial situé à l'arrière de l'appareil, au-dessus du compresseur, d'où elle s'évapore. Il est important de nettoyer régulièrement l'orifice d'écoulement de la gouttière d'évacuation de l'eau de dégivrage située au milieu du compartiment réfrigérateur pour empêcher l'eau de déborder et de couler sur les aliments qui se trouvent à l'inté- rieur. Nettoyez l'orifice d'écoulement de l'eau de dégivrage avec le bâtonnet spécial se trouvant déjà dans l'orifice. Dégivrage du congélateur Le compartiment congélateur de ce modèle est "sans givre". Cela signifie qu'il n'y a aucune formation de givre pendant son fonctionnement, ni sur les parois internes si sur les aliments. L'absence de givre est due à la circulation continuelle de l'air froid à l'intérieur du com- partiment, sous l'impulsion d'un ventilateur à commande automatique. En cas d'anomalie de fonctionnement ATTENTION Avant d'essayer de résoudre un quelconque problème, débranchez l'appareil. Tout problème non mentionné dans le présent manuel, doit être exclusivement confié à un électricien qualifié ou une personne compétente. En cas d'anomalie de fonctionnement 45Le fonctionnement de l'appareil produit certains bruits (compresseur et système réfrigé- rant). Ces bruits sont normaux. Anomalie Cause possible Solution L'appareil est bruyant. L'appareil n'est pas bien appuyé. Vérifiez la stabilité de l'appareil (les quatre pieds doivent reposer par terre). Le compresseur fonction- ne en continu. Le bouton du thermostat n'est peut-être pas bien réglé. Choisissez une température plus élevée. La porte n'est pas bien fermée. Consultez le paragraphe "Ferme- ture de la porte". La porte a été ouverte trop sou- vent. Ne laissez pas la porte ouverte plus longtemps que nécessaire. La température du produit est trop élevée. Laissez la température du produit rejoindre la température ambian- te avant de le stocker. La température ambiante est trop élevée. Abaissez la température de la piè- ce. De l'eau coule sur la pla- que arrière du réfrigéra- teur. Pendant le dégivrage automati- que, le givre fond sur la plaque arrière. Ce phénomène est normal. De l'eau coule dans le ré- frigérateur. L'orifice d'écoulement de l'eau est obstrué. Nettoyez l'orifice. Des produits empêchent que l'eau coule dans le réservoir d'eau. Assurez-vous que les produits ne touchent pas la plaque arrière. De l'eau coule sur le sol. L'eau de dégivrage ne coule pas dans le plateau d'évaporation si- tué au dessus du compresseur. Fixez le tuyau de sortie de l'eau au plateau d'évaporation. Il y a trop de givre. Les produits ne sont pas bien en- veloppés. Enveloppez mieux les produits. La porte n'est pas bien fermée. Consultez le paragraphe "Ferme- ture de la porte". Le bouton du thermostat n'est peut-être pas bien réglé. Choisissez une température plus élevée. La température de l'ap- pareil est trop basse. Le bouton du thermostat n'est peut-être pas bien réglé. Choisissez une température plus élevée. La température de l'ap- pareil est trop élevée. Le bouton du thermostat n'est peut-être pas bien réglé. Choisissez une température plus basse. La porte n'est pas bien fermée. Consultez le paragraphe "Ferme- ture de la porte".

En cas d'anomalie de fonctionnementAnomalie Cause possible Solution La température du produit est trop élevée. Laissez la température du produit rejoindre la température ambian- te avant de le stocker. Trop de produits ont été intro- duits ensemble. Introduisez moins de produits en même temps. La température du réfri- gérateur est trop élevée. Il n'y a aucune circulation d'air froid dans l'appareil. Assurez-vous qu'il y ait une cir- culation d'air froid dans l'appareil. La température du con- gélateur est trop élevée. Les produits sont trop près les uns des autres. Stockez les produits de façon à permettre la circulation de l'air froid. L'appareil ne fonctionne pas. L'appareil est à l'arrêt. Mettez l'appareil en marche. La fiche n'est pas correctement branchée sur la prise. Branchez correctement la fiche sur la prise. Le courant n'arrive pas à l'appa- reil. La prise n'est pas alimentée. Branchez un autre appareil élec- trique sur la prise. Faites appel à un électricien qualifié. L'ampoule ne fonctionne pas. L'ampoule est défectueuse. Consultez le paragraphe "Rem- placement de l'ampoule d'éclai- rage". En cas d'anomalie de fonctionnement et si malgré toutes les vérifications une intervention s'avère nécessaire, contactez le service après-vente de votre magasin vendeur. Remplacement de l'ampoule ATTENTION Débranchez l'appareil.

1. Retirez la vis du diffuseur.

2. Tirez le crochet du diffuseur vers l'exté-

3. Enlevez le diffuseur.

4. Remplacez l'ampoule par un modèle

identique et de même puissance (la puis- sance maximale est indiquée sur le dif- fuseur).

5. Installez le diffuseur.

6. Serrez la vis du diffuseur.

7. Branchez l'appareil.

8. Ouvrez la porte. Vérifiez que l'ampoule s'allume.

Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Consultez le paragraphe "Installation".

3. Si nécessaire, remplacez les joints défectueux. Contactez le Service Après-vente.

En cas d'anomalie de fonctionnement 47Caractéristiques techniques Dimensions Hauteur 1850 mm Largeur 595 mm Profondeur 632 mm Autonomie de fonctionnement 18 h Les informations techniques se trouvent sur la plaque signalétique sur la paroi intérieure gauche de l'appareil et sur l'étiquette énergétique. Pose AVERTISSEMENT Pour votre sécurité et le bon fonctionnement de l'appareil, veuillez lire attentivement les "Consignes de sécurité" avant d'installer l'appareil. Emplacement Installez cet appareil à un endroit où la température ambiante correspond à la classe cli- matique indiquée sur la plaque signalétique de l'appareil : Classe climatique Température ambiante SN +10 à + 32 °C N +16 à + 32 °C ST +16 à + 38 °C T +16° à + 43 °C Emplacement L'appareil doit être installé à bonne distance de toute source de chaleur telle que les radiateurs, chauffe-eau, lumière directe du soleil etc. Assu- rez-vous que l'air circule librement à l'arrière de l'appareil. Pour garantir un rendement optimum si l'appareil est installé sous un élément suspendu, la distance entre le haut de l'armoire et l'élément suspendu doit être de 100 mm minimum. Si pos- sible, évitez de placer l'appareil sous des éléments suspendus. La mise à niveau se fait à l'aide d'un ou de plusieurs pieds réglables à la base de l'armoire.

Caractéristiques techniquesAVERTISSEMENT L'appareil doit pouvoir être débranché à tout moment ; il est donc nécessaire que la prise murale reste accessible après l'installation. Branchement électrique Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de votre réseau. L'appareil doit être relié à la terre. La fiche du câble d'alimentation comporte un logement pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un électricien qualifié. Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consi- gnes de sécurité sus-mentionnées. Cet appareil est conforme aux directives communautaires. Entretoises arrière Le sachet avec la documentation contient deux entretoises, qui doivent être mises en place comme le montre l'illustration. Dévissez les vis et insérez l'entretoise sous la tête de la vis, puis resserrez les vis. Mise à niveau Lors de la mise en place de l'appareil, assurez-vous qu'il soit positionné de façon plane. Servez-vous des deux pieds réglables se trouvant à l'avant de l'appareil.

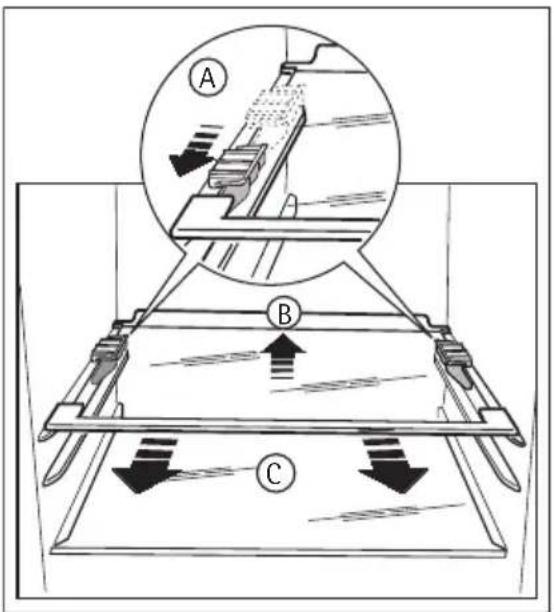

Pose 49Retrait des supports de clayette Votre appareil est équipé de dispositifs de retenue qui permettent d'immobiliser les clayettes au cours du transport. Pour les enlever, procédez comme suit :

1. Déplacez les supports de clayette dans le sens

2. Soulevez la clayette de l'arrière et poussez-la

vers l'avant pour la dégager (B).

3. Enlevez les dispositifs de retenue (C).

Réversibilité de la porte AVERTISSEMENT Avant toute opération, débranchez la prise d'alimentation électrique. Pour effectuer les opérations suivantes, il est conseillé de se faire aider par une autre per- sonne pour maintenir fermement les portes de l'appareil pendant les opérations.

1. Ouvrez les portes. Dévissez la charnière

centrale (m2). Déposez l'entretoise en plastique (m1).

2. Enlevez l'entretoise (m6) et placez-la de

l'autre côté du gond de la charnière (m5).

3. Enlevez les portes.

4. Retirez la goupille du cache gauche de

la charnière centrale (m3, m4) et placez- la de l'autre côté.

5. Insérez la goupille de la charnière cen-

trale (m5) dans le trou gauche de la porte inférieure.

Pose6. Retirez le cache (b1) à l'aide d'un outil. Dévissez le gond de la charnière infé- rieure (b2) et l'entretoise (b3) et placez- les du côté opposé.

7. Réinsérez le cache (b1) du côté opposé.

8. Inversez les crochets de fermeture de la

porte (d2,d3), placez-les du côté opposé puis fixez-les en vissant les vis (d4).

9. Placez les butées (d5,d6) du côté opposé

10. Replacez la porte inférieure sur le gond

de la charnière inférieure (b2).

11. Insérez la charnière centrale (m2) dans

le trou gauche de la porte inférieure.

12. Dévissez le gond de la charnière supéri-

eure (t1) et placez-le sur le côté opposé.

13. Installez la porte supérieure sur le gond

14. Replacez la porte supérieure sur le gond

de la charnière centrale (m5) en incli- nant légèrement les deux portes.

15. Revissez la charnière centrale (m2).

N'oubliez pas l'entretoise en plastique (m1).

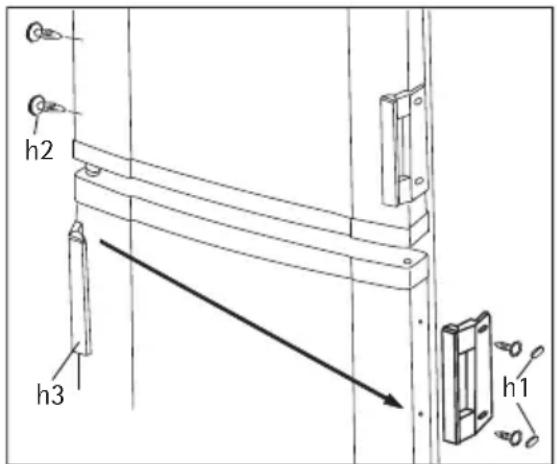

17. Dévissez les poignées (h3) et remontez-

les sur le côté opposé.

18. Réinsérez les goupilles du cache (h2) sur

le côté opposé. Contrôlez une dernière fois pour vous assurer que :

• Toutes les vis sont correctement serrées.

• Le joint magnétique adhère bien à l'appa- reil.

• La porte ouvre et ferme correctement. Si la température ambiante est basse (en hi- ver, par exemple), il se peut que le joint n'adhère pas parfaitement. Dans ce cas, attendez que le joint reprenne sa taille naturelle. Si vous ne voulez pas effectuer personnellement les opérations décrites ci-dessus, contactez le S.A.V. le plus proche. Un technicien du S.A.V. inversera le sens d'ouverture de la porte à vos frais. En matière de sauvegarde de l'environnement Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l’art, nous préservons l'environnement et notre sécurité, s’assurant ainsi que les déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.
