MODE D'EMPLOI Santo 75328 DT2 AEG-ELECTROLUX

Environmental concernsNous vous remercions d’avoir choisi l’un de nos produits de qualité. Afin de garantir une performance optimale et constante de votre appareil, veuillez lire attentivement cette notice d'utilisation. Il vous permettra d’utiliser correctement et efficacement toutes les fonctions de l’appareil. Nous vous recommandons de conserver cette notice à proximité pour une utilisation rapide et optimale. Si l'appareil devez être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Nous vous souhaitons beaucoup de plaisir avec votre nouvel appareil. Sommaire Consignes de sécurité 37 Sécurité des enfants et des personnes vulnérables 38 Sécurité générale 38 Utilisation quotidienne 39 Entretien et nettoyage 39 Installation 40 Maintenance 40 Bandeau de commande 40 Mise en fonctionnement 41 Mise à l'arrêt 41 Réglage de la température 41 Fonction Frostmatic 41 Première utilisation 41 Nettoyage intérieur 41 Utilisation quotidienne 42 Clayettes amovibles 42 Porte-bouteilles 42 Emplacement des balconnets de la porte

Compartiment fraîcheur 42 Brassage de l'air 42 Guide de congélation 43 Congélation d'aliments frais 43 Conservation des aliments congelés 43 La décongélation 43 Conseils utiles 44 Conseils pour l'économie d'énergie 44 Conseils pour la réfrigération de denrées fraîches 44 Conseils pour la réfrigération 44 Conseils pour la congélation 44 Conseils pour la conservation des produits surgelés et congelés du commerce 45 Entretien et nettoyage 45 Nettoyage périodique 45 Dégivrage du réfrigérateur 46 Dégivrage du congélateur 46 En cas d'absence prolongée ou de non- utilisation 46 En cas d'anomalie de fonctionnement 47 Remplacement de l'ampoule 48 Fermeture de la porte 49 Caractéristiques techniques 49 Installation 49 Emplacement 49 Emplacement 49 Branchement électrique 50 Entretoises arrière 51 Montage des poignées de porte 51 Retrait des supports de clayette 52 Réversibilité de la porte 52 En matière de sauvegarde de l'environnement

Sous réserve de modifications Consignes de sécurité Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et avertissements, avant d'installer et d'utiliser l'appareil Sommaire 37pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Con- servez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité. Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages dus au non-respect de ces instructions. Sécurité des enfants et des personnes vulnérables

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de con- naissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger. Empêchez les enfants de jouer avec l'appareil.

• Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.

• Si l'appareil doit être mis au rebut, veillez à couper le câble d'alimentation électrique au ras de l'appareil pour éviter les risques d'électrocution. Démontez la porte pour éviter que des enfants ne restent enfermés à l'intérieur.

• Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger. Sécurité générale ATTENTION Veillez à ce que les orifices de ventilation ne soient pas obstrués.

• Cet appareil est destiné uniquement à la conservation d'aliments et/ou de boissons dans le cadre d'un usage domestique normal, tel que celui décrit dans la présente notice.

• N'utilisez pas de dispositifs mécaniques ou autres moyens artificiels pour accélérer le dégivrage de l'appareil.

• N'utilisez pas d'autres appareils électriques (par exemple, sorbetières) à l'intérieur d'ap- pareils réfrigérants sauf s'ils sont homologués pour cet usage par leur fabricant.

• N'endommagez pas le circuit de refroidissement.

• Le circuit de refroidissement de l'appareil contient de l'isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l'environnement mais qui est néanmoins inflammable. Pendant le transport et l'installation de l'appareil, assurez-vous qu'aucune pièce du cir- cuit de refroidissement n'est endommagée. Si tel est le cas : – évitez les flammes vives et les sources d'ignition – aérez soigneusement la pièce où se trouve l'appareil

Consignes de sécurité• Il est dangereux de modifier les caractéristiques de l'appareil ou l'appareil. Un cordon d'alimentation endommagé peut être la cause de courts-circuits, d'incendies et/ou de décharges électriques. AVERTISSEMENT Les composants électriques (cordon d'alimentation, prise, compresseur) doivent être rem- placés par un technicien d'entretien agréé ou par un électricien spécialisé.

1. Ne branchez pas le cordon d'alimentation à une rallonge.

2. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil.

Une prise de courant endommagée peut s'échauffer et provoquer un incendie.

3. Assurez-vous de pouvoir accéder à la prise secteur de l'appareil.

4. Ne tirez pas sur le cordon d'alimentation.

5. Si la fiche du cordon d'alimentation est desserrée, ne la branchez pas sur la prise

murale. Risque d'électrocution ou d'incendie.

N'utilisez pas l'appareil si le diffuseur de l'ampoule d'éclairage n'est pas présent

pour l'éclairage intérieur.

• Cet appareil est lourd. Faites attention lors de son déplacement.

• Ne touchez pas les produits congelés sortant du congélateur avec les mains humides car ceci peut provoquer des abrasions ou des brûlures cutanées.

• Évitez les expositions prolongées de l'appareil aux rayons solaires. Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil.

• Ne stockez pas de gaz ou de liquides inflammables dans l'appareil (risque d'explosion).

• Ne placez pas d'aliments directement contre la sortie d'air sur la paroi arrière de l'appareil. 10)

• Un produit décongelé ne doit jamais être recongelé.

• Conservez les aliments emballés conformément aux instructions de leur fabricant.

• Respectez scrupuleusement les conseils de conservation donnés par le fabricant de l'ap- pareil. Consultez les instructions respectives.

• Ne mettez pas de bouteilles ni de boîtes de boissons gazeuses dans le compartiment congélateur, car la pression se formant à l'intérieur du contenant pourrait le faire éclater et endommager ainsi l'appareil.

• Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l'appareil, car ils peuvent provoquer des brûlures. Entretien et nettoyage

• Avant toute opération d'entretien, mettez l'appareil hors tension et débranchez-le de la prise de courant.

• N'utilisez pas d'objets métalliques pour nettoyer l'appareil.

• N'utilisez pas d'objet tranchant pour gratter la couche de givre. Utilisez une spatule en plastique.

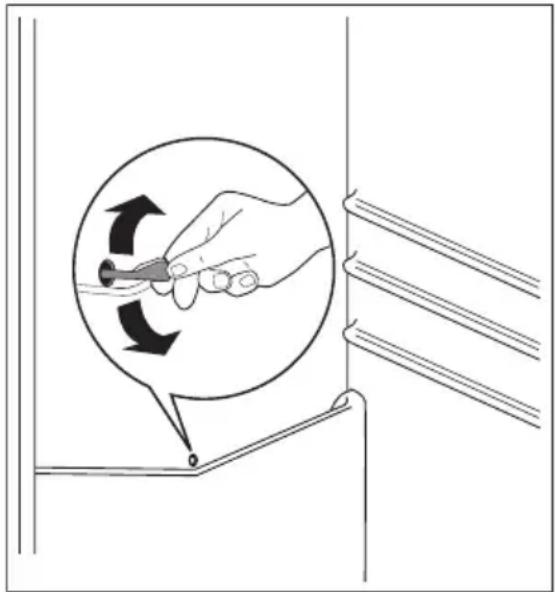

• Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le comparti- ment réfrigérateur. Nettoyez-le, si besoin. Si l'orifice est bouché, l'eau s'écoulera en bas de l'appareil.

9) Si le diffuseur est prévu

10) Si l'appareil est sans givre

Consignes de sécurité 39Installation Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.

• Il est conseillé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.

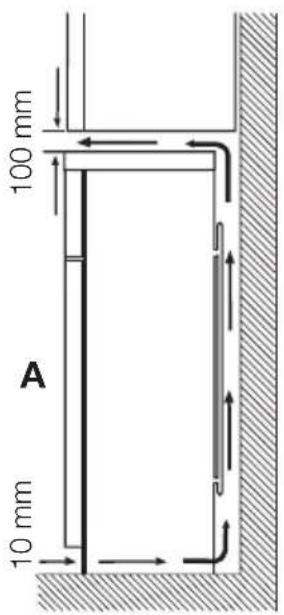

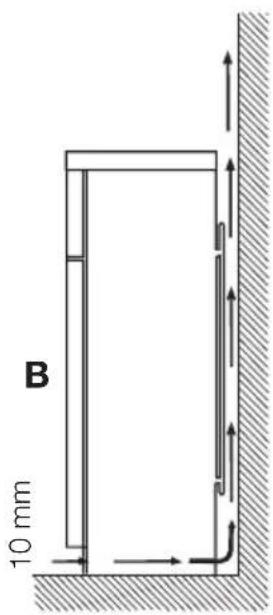

• Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).

• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le conden- seur (risque de brûlure).

• Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).

• Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.

Branchez à l'alimentation en eau potable uniquement. 11) Maintenance

• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réalisés par un électricien qualifié ou une personne compétente.

• Cet appareil ne doit être entretenu et réparé que par un Service après-vente autorisé, exclusivement avec des pièces d'origine. Protection de l'environnement Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C.F.C. contri- buant ainsi à préserver l'environnement. L'appareil ne doit pas être mis au rebut avec les ordures ménagères et les déchets urbains. La mousse d'isolation contient des gaz inflam- mables : l'appareil sera mis au rebut conformément aux règlements applicables disponibles auprès des autorités locales. Veillez à ne pas détériorer les circuits frigorifiques, notamment au niveau du condenseur. Les matériaux utilisés dans cet appareil identifiés par le symbole sont recyclables. Bandeau de commande

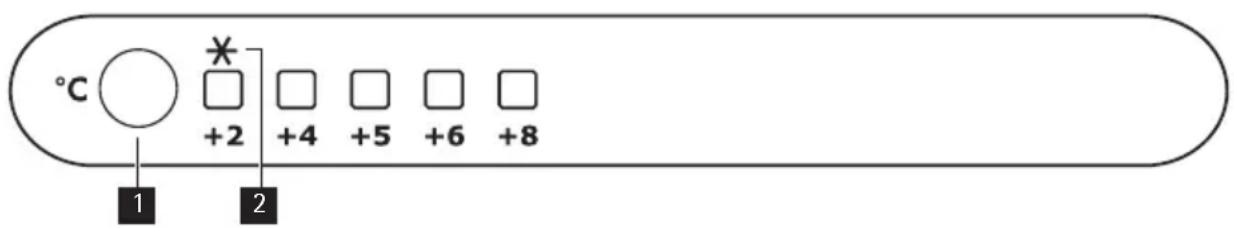

1 Dispositif de réglage de température Touche Frostmatic 2 Voyant Frostmatic

11) Si un branchement sur le réseau d'eau est prévu

Bandeau de commandeMise en fonctionnement Si un autocollant est collé est présent à l'intérieur du compartiment congélateur, retirez- le. Branchez l'appareil à une prise murale. Mise à l'arrêt Pour mettre l'appareil à l'arrêt, débranchez-le. Réglage de la température La température est réglée automatiquement. Pour faire fonctionner l'appareil, procédez comme suit :

• Appuyez et maintenez appuyée la touche de réglage de température jusqu'à ce que le voyant correspondant à la température souhaitée s'allume. La sélection se fait progres- sivement de + 2 °C à + 8 °C. En appuyant sur cette touche, le réglage de la température est modifié et signalé par le voyant correspondant. Une position moyenne est la plus indiquée. Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil. Si la température ambiante est inférieure à 16 °C, appuyez sur le dispositif de réglage de température jusqu'à ce que le voyant correspondant à la température la plus basse s'allume. Fonction Frostmatic Pour activer la fonction Frostmatic , appuyez sur la touche Frostmatic jusqu'à ce que le voyant correspondant au symbole Frostmatic s'allume. Pour désactiver la fonction Frostmatic , appuyez sur la touche Frostmatic et maintenez-la appuyée jusqu'à ce que la température souhaitée soit sélectionnée. Première utilisation Nettoyage intérieur Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement. N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique pour ne pas abîmer la finition. Première utilisation 41Utilisation quotidienne Clayettes amovibles Les parois du réfrigérateur sont équipées d'une série de glissières pour que les clayettes puissent être placées en fonction des besoins. Porte-bouteilles Placez les bouteilles (ouverture vers l'avant) dans le compartiment prévu à cet effet. Si le compartiment est positionné dans le sens horizontal, n'y placer que des bouteilles fermées. Ce porte-bouteilles peut être incliné afin de pou- voir y ranger des bouteilles déjà ouvertes. Pour ce faire, tirez le compartiment vers le haut afin qu'il puisse tourner vers le haut et être placé sur le ni- veau supérieur. Emplacement des balconnets de la porte En fonction de la taille des paquets d'aliments conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs. Compartiment fraîcheur Ce compartiment, en option dans le compartiment réfrigérateur de certains modèles, est indiqué pour la conservation des denrées fraîches périssables telles que poissons et viandes. Il se place dans le bas du compartiment réfrigérateur, juste au-dessus du bac à légumes. Brassage de l'air Ce modèle est pourvu d'un dispositif qui brasse l'air uniformément. Cette technologie a pour effet d'uniformiser la température à l'intérieur du réfrigérateur plus rapidement pour atteindre une température plus basse tout en maintenant un taux d'humidité constant.

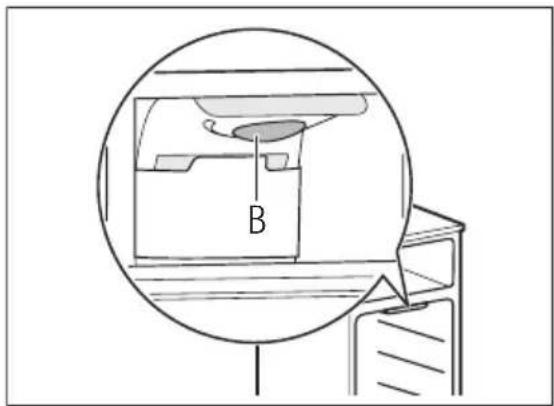

Utilisation quotidiennePour actionner le brassage de l'air, basculez l'in- terrupteur qui se trouve sur celui-ci, comme illus- tré. Le voyant vert s'allume. Ce dispositif est spécialement approprié lorsque vous avez introduit une grande quantité d'ali- ments dans le compartiment réfrigérateur et par temps chaud (température ambiante supérieure à 25°C). Guide de congélation Les symboles indiquent différents types d'aliments congelés. Les numéros indiquent les temps de conservation en mois correspondant aux différents types d'aliments congelés. La validité du temps de stockage maximum ou minimum indiqué dépend de la qualité des aliments et de leur traitement avant la congélation. Congélation d'aliments frais Le compartiment congélateur est idéal pour congeler des denrées fraîches et conserver des aliments surgelés ou congelés pendant longtemps. Activez la fonction Frostmatic 24 heures avant d'introduire les denrées fraîches à congeler dans le compartiment congélateur et si vous utilisez la capacité maximale de congélation. Placez la clayette du congélateur à mi-hauteur dans le compartiment. Placez les aliments à congeler dans la partie supérieure du compartiment. La quantité maximale de denrées que vous pouvez congeler par 24 heures figure sur la plaque signalétique, située à l'intérieur de l'appareil. Le temps de congélation est de 24 heures : vous ne devez ajouter aucune autre denrée à congeler au cours de cette période. Au bout de 24 heures, une fois le processus de congélation terminé, sélectionnez la tem- pérature de conservation souhaitée (voir chapitre "Réglage de la température"). Conservation des aliments congelés À la mise en service ou après un arrêt prolongé, placez le thermostat sur la position Max pendant 2 heures environ, avant d'introduire les produits dans le compartiment. En cas de dégivrage accidentel, dû par exemple à une panne de courant, si la panne doit se prolonger plus longtemps qu'il n'est indiqué à la rubrique "temps d'augmentation" dans la section Caractéristiques techniques, consommez les aliments décongelés le plus rapidement possible ou recongelez-les après les avoir cuits (une fois refroidis). La décongélation Les aliments surgelés ou congelés peuvent être décongelés dans le compartiment réfrigé- rateur ou à température ambiante, avant d'être utilisés, en fonction du temps disponible pour cette opération.

Utilisation quotidienne 43Les petites pièces peuvent même être cuites sans décongélation préalable : dans ce cas, la cuisson est plus longue. Conseils utiles Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire.

• Si la température ambiante est élevée, le dispositif de réglage de température est sur la position de froid maximum et l'appareil est plein : il est possible que le compresseur fonctionne en régime continu, d'où un risque de formation excessive de givre sur l'éva- porateur. Pour éviter ceci, modifiez la position du dispositif de réglage de température de façon à obtenir des périodes d'arrêt du compresseur et ainsi permettre un dégivrage automatique, d'où des économies d'énergie. Conseils pour la réfrigération de denrées fraîches Pour obtenir les meilleures performances possibles :

• n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfri- gérateur

• couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques

• placez les aliments pour que l'air puisse circuler librement autour Conseils pour la réfrigération Conseils utiles : Viande (tous les types) : enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes. La période de conservation est de 1 à 2 jours au maximum. Aliments cuits, plats froids, etc. : placez-les bien couverts sur une clayette. Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s). Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner le moins d'air possible. Lait en bouteille : bouchez-le et placez-le dans le balconnet de la contreporte réservé aux bouteilles. Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés. Conseils pour la congélation Pour obtenir les meilleurs résultats, voici quelques conseils importants :

• la quantité maximale de denrées que vous pouvez congeler par 24 heures est indiquée sur la plaque signalétique.

• le temps de congélation est de 24 heures. Aucune autre denrée à congeler ne doit être ajoutée pendant cette période.

• congelez seulement les denrées alimentaires fraîches, de qualité supérieure (une fois nettoyées).

• préparez la nourriture en petits paquets pour une congélation rapide et uniforme, adap- tés à l'importance de la consommation.

Conseils utiles• enveloppez les aliments dans des feuilles d'aluminium ou de polyéthylène et assurez- vous que les emballages sont étanches ;

• ne laissez pas des aliments frais, non congelés, toucher des aliments déjà congelés pour éviter une remontée en température de ces derniers.

• les aliments maigres se conservent mieux et plus longtemps que les aliments gras ; le sel réduit la durée de conservation des aliments

• la température très basse à laquelle se trouvent les bâtonnets glacés, s'ils sont consom- més dès leur sortie du compartiment congélateur, peut provoquer des brûlures.

• L'identification des emballages est importante : indiquez la date de congélation du pro- duit, et respectez la durée de conservation indiquée par le fabricant. Conseils pour la conservation des produits surgelés et congelés du commerce Pour une bonne conservation des produits surgelés et congelés, vous devez :

• vous assurer qu'ils ont bien été conservés au magasin ;

• prévoir un temps réduit au minimum pour leur transport du magasin d'alimentation à votre domicile ;

• éviter d'ouvrir trop souvent la porte du congélateur et ne la laisser ouverte que le temps nécessaire.

• une fois décongelés, les aliments se détériorent rapidement et ne peuvent pas être re- congelés.

• respecter la durée de conservation indiquée par le fabricant. Entretien et nettoyage ATTENTION débrancher l'appareil avant toute opération d'entretien. Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la re- charge ne doivent donc être effectués que par du personnel autorisé. Nettoyage périodique Cet appareil doit être nettoyé régulièrement :

• nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.

• vérifiez régulièrement les joints de porte et nettoyez-les en les essuyant pour éviter toute accumulation de déchets.

• rincez et séchez soigneusement. Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil. Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour net- toyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs. Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'énergie. Attention à ne pas endommager le système de réfrigération. Entretien et nettoyage 45De nombreux détergents pour la cuisine recommandés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pièces en plastique utilisées dans cet appareil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude addi- tionnée d'un peu de savon liquide pour nettoyer la carrosserie de l'appareil. Après le nettoyage, rebranchez l'appareil. Dégivrage du réfrigérateur Le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigérateur à chaque arrêt du compresseur, en cours d'utilisation normale. L'eau de dégivrage est col- lectée dans un récipient spécial situé à l'arrière de l'appareil, au-dessus du compresseur, d'où elle s'évapore. Il est important de nettoyer régulièrement l'orifice d'écoulement de la gouttière d'évacuation de l'eau de dégivrage située au milieu du compartiment réfrigérateur pour empêcher l'eau de déborder et de couler sur les aliments qui se trouvent à l'inté- rieur. Nettoyez l'orifice d'écoulement de l'eau de dégivrage avec le bâtonnet spécial se trouvant déjà dans l'orifice. Dégivrage du congélateur Le compartiment congélateur de ce modèle est "sans givre". Cela signifie qu'il n'y a aucune formation de givre pendant son fonctionnement, ni sur les parois internes si sur les aliments. L'absence de givre est due à la circulation continuelle de l'air froid à l'intérieur du com- partiment, sous l'impulsion d'un ventilateur à commande automatique. En cas d'absence prolongée ou de non-utilisation Prenez les précautions suivantes :

débranchez l'appareil

• retirez tous les aliments

dégivrez 12) et nettoyez l'appareil et tous les accessoires

• laissez la porte/les portes entrouverte(s) pour prévenir la formation d'odeurs désagréa- bles. Si, toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareiI, faites vérifier régulièrement son bon fonctionnement pour éviter la détérioration des aliments en cas de panne de courant.

12) si cela est prévu.

Entretien et nettoyageEn cas d'anomalie de fonctionnement AVERTISSEMENT Avant de résoudre les problèmes, débranchez l'appareil. La résolution des problèmes, non mentionnés dans le présent manuel, doit être exclusive- ment confiée à un électricien qualifié ou une personne compétente. Certains bruits pendant le fonctionnement (compresseur, système réfrigérant) sont nor- maux. Anomalie Cause possible Remède L'appareil ne fonctionne pas. L'ampoule ne fonc- tionne pas. L'appareil est à l'arrêt. Mettez l'appareil en fonctionne- ment. La fiche n'est pas correctement branchée sur la prise de courant. Branchez correctement la fiche sur la prise de courant. Le courant n'arrive pas à l'appa- reil. La prise de courant n'est pas alimentée. Branchez un autre appareil élec- trique sur la prise de courant. Faites appel à un électricien qua- lifié. L'ampoule ne fonctionne pas. L'ampoule est en mode veille. Ouvrez et fermez la porte. L'ampoule est défectueuse. Consultez le paragraphe "Rem- placement de l'ampoule". Le compresseur fonction- ne en permanence. La température n'est pas correc- tement réglée. Sélectionnez une température plus élevée. La porte n'est pas correctement fermée. Consultez le paragraphe " Ferme- ture de la porte ". La porte a été ouverte trop sou- vent. Ne laissez pas la porte ouverte plus longtemps que nécessaire. La température du produit est trop élevée. Laissez le produit revenir à tem- pérature ambiante avant de le ranger dans l'appareil. La température ambiante est trop élevée. Réduisez la température ambian- te. De l'eau s'écoule sur la plaque arrière du com- partiment réfrigérateur. Pendant le dégivrage automati- que, le givre fond sur la plaque arrière. Ce phénomène est normal. De l'eau s'écoule dans le compartiment réfrigéra- teur. La gouttière d'évacuation de l'eau de dégivrage est obstruée. Nettoyez la gouttière d'évacua- tion. Des produits empêchent l'eau de s'écouler dans le réservoir d'eau. Assurez-vous que les produits ne touchent pas la plaque arrière. En cas d'anomalie de fonctionnement 47Anomalie Cause possible Remède De l'eau coule sur le sol. L'eau de dégivrage ne s'écoule pas dans le plateau d'évapora- tion situé au-dessus du com- presseur. Fixez la gouttière d'évacuation de l'eau au plateau d'évaporation. La température à l'inté- rieur de l'appareil est trop basse. La température n'est pas correc- tement réglée. Sélectionnez une température plus élevée. La température à l'inté- rieur de l'appareil est trop élevée. La température n'est pas correc- tement réglée. Sélectionnez une température plus basse. La porte n'est pas correctement fermée. Consultez le paragraphe " Ferme- ture de la porte ". La température du produit est trop élevée. Laissez le produit revenir à tem- pérature ambiante avant de le ranger dans l'appareil. Trop de produits ont été intro- duits simultanément. Introduisez moins de produits en même temps. La température du com- partiment réfrigérateur est trop élevée. L'air froid ne circule pas dans l'appareil. Assurez-vous que l'air froid circu- le dans l'appareil. La température du com- partiment congélateur est trop élevée. Les produits sont trop près les uns des autres. Stockez les produits de façon à permettre la circulation de l'air froid. Il y a trop de givre. Les aliments ne sont pas correc- tement emballés. Enveloppez les aliments correcte- ment. La porte n'est pas correctement fermée. Consultez le paragraphe " Ferme- ture de la porte ". La température n'est pas correc- tement réglée. Sélectionnez une température plus élevée. Remplacement de l'ampoule ATTENTION Débranchez l'appareil du secteur.

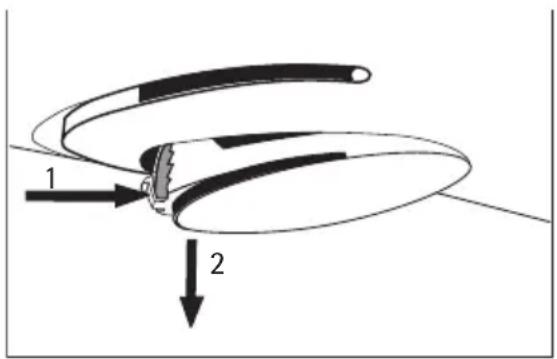

1. Appuyez sur le crochet arrière du diffuseur de

l'ampoule d'éclairage à l'aide d'un tournevis tout en tirant et tournant simultanément le diffuseur dans le sens de la flèche.

2. Remplacez l'ampoule par un modèle identique

et de même puissance (la puissance maximale est indiquée sur le diffuseur).

3. Remettez en place le diffuseur de l'ampoule

d'éclairage dans sa position initiale.

4. Branchez l'appareil.

En cas d'anomalie de fonctionnement5. Ouvrez la porte. Vérifiez que l'ampoule s'allume. Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Consultez le paragraphe "Installation".

3. Si nécessaire, remplacez les joints défectueux. Contactez le Service Après-vente.

Caractéristiques techniques Dimensions de la niche d'en- castrement Hauteur 1750 mm Largeur 600 mm Profondeur 645 mm Temps de remontée en tempé- rature 20 h Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté gauche à l'intérieur de l'appareil et sur l'étiquette d'énergie. Installation AVERTISSEMENT Pour votre sécurité et le bon fonctionnement de l'appareil, veuillez lire attentivement les "Consignes de sécurité" avant d'installer l'appareil. Emplacement Installez cet appareil à un endroit où la température ambiante correspond à la classe cli- matique indiquée sur la plaque signalétique de l'appareil : Classe climatique Température ambiante SN +10 à + 32 °C N +16 à + 32 °C ST +16 à + 38 °C T +16 à + 43 °C Emplacement L'appareil doit être installé à bonne distance de toute source de chaleur telle que radiateurs, chauffe-eau, lumière directe du soleil etc. Assurez-vous que l'air circule librement à l'arrière de l'appareil. Pour garantir un rendement optimum si l'appareil est installé sous un élément suspendu, la distance entre le haut de l'armoire et l'élément suspendu doit être de 100 mm minimum. Si possible, évitez de placer l'appareil sous des éléments suspendus. La mise à niveau se fait à l'aide d'un ou de plusieurs pieds réglables à la base de l'armoire. Caractéristiques techniques 49AVERTISSEMENT L'appareil doit pouvoir être débranché à tout moment ; il est donc nécessaire que la prise murale reste accessible après l'installation. Branchement électrique Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de votre réseau. L'appareil doit être relié à la terre. La fiche du câble d'alimentation comporte un logement pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un électricien qualifié. Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consi- gnes de sécurité sus-mentionnées. Cet appareil est conforme aux directives communautaires. 10 mm 10 mm 100 mm

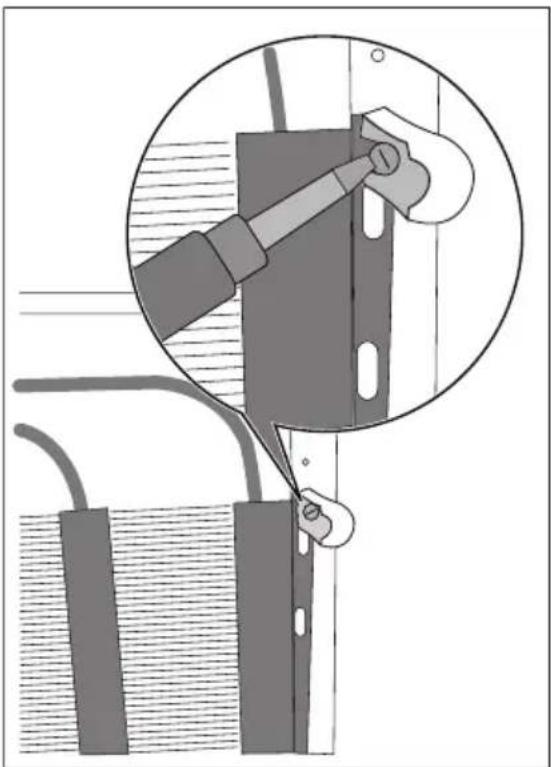

InstallationEntretoises arrière Vous trouverez deux entretoises jointes à l'ap- pareil qui doivent être installées comme indi- qué sur la figure. Desserrez les vis et introduisez l'entretoise sous la tête de vis, puis resserrez les vis. Montage des poignées de porte Les poignées sont livrées dans un kit.

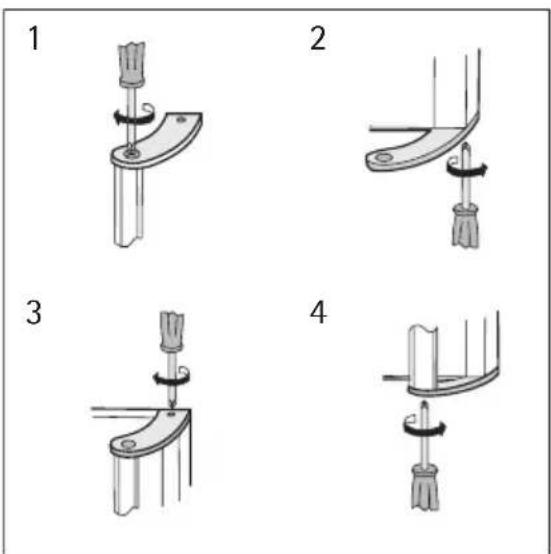

1. Vissez le support supérieur sur la tige de

2. Installez le support inférieur de la poignée

sur le côté inférieur droit de la porte.

3. Installez le support supérieur de la poi-

gnée sur le côté supérieur droit de la porte.

4. Vissez la tige de la poignée sur le support

inférieur. Ne serrez pas trop les vis (max. 2 Nm) pour ne pas endommager les poignées.

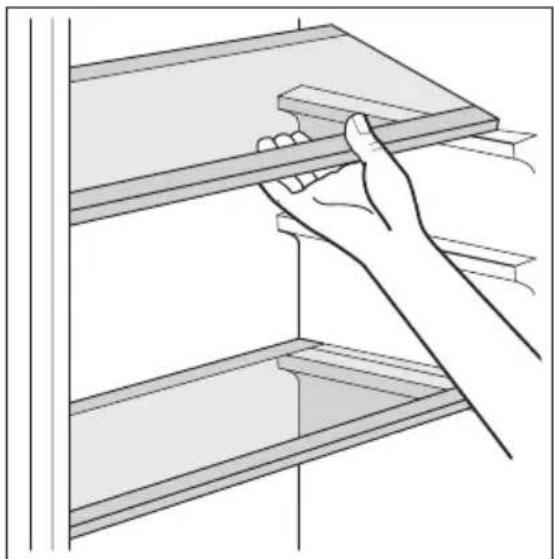

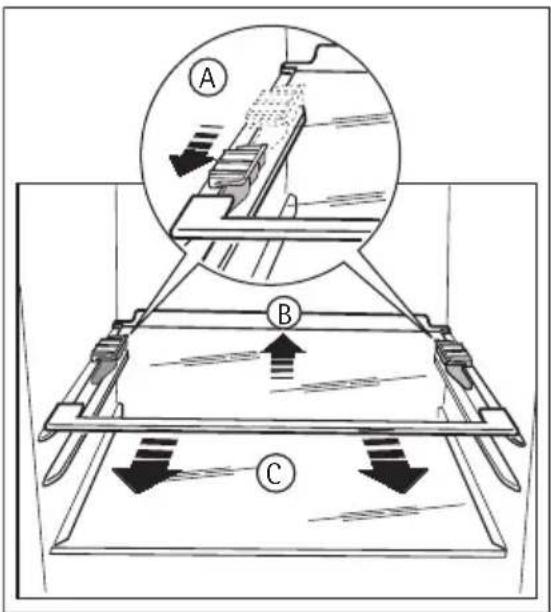

Installation 51Retrait des supports de clayette Votre appareil est équipé de dispositifs de retenue qui permettent d'immobiliser les clayettes au cours du transport. Pour les enlever, procédez comme suit :

1. Déplacez les supports de clayette dans le sens

2. Soulevez la clayette de l'arrière et poussez-la

vers l'avant pour la dégager (B).

3. Enlevez les dispositifs de retenue (C).

Réversibilité de la porte AVERTISSEMENT Avant toute opération, débranchez la fiche de la prise de courant. Pour effectuer les opérations suivantes, il est conseillé de se faire aider par une autre per- sonne pour maintenir fermement les portes de l'appareil pendant les opérations. Pour changer le sens d'ouverture de la porte, procédez comme suit :

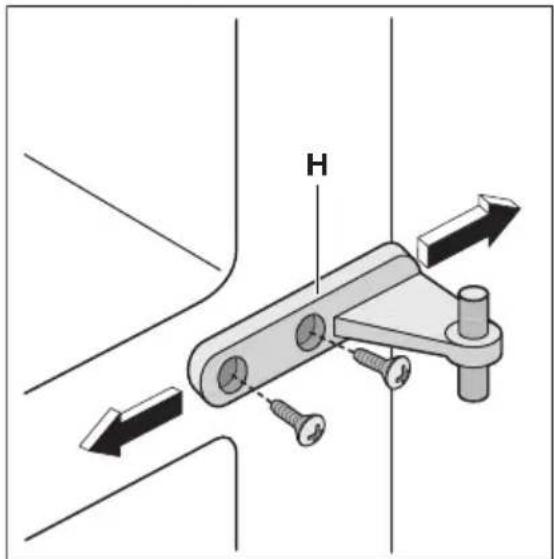

1. Glissez la porte inférieure pour la faire

sortir de la charnière intermédiaire(H). Démontez la charnière intermédiaire en dévissant les vis. N'oubliez pas d'enlever l'entretoise en plastique située sous la charnière.

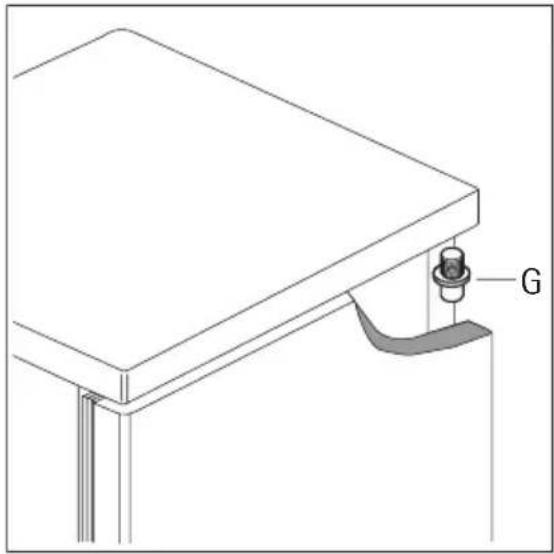

Installation2. Glissez la porte supérieure pour la faire sortir de la goupille (G). Dévissez la gou- pille (G) et montez-la sur le côté opposé.

3. Dévissez les deux caches de l'entretoise

centrale et installez-les sur le côté op- posé pour boucher les trous libres.

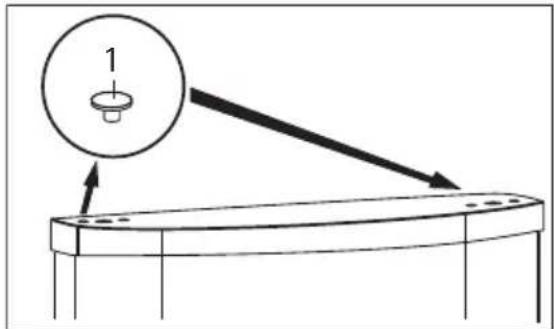

4. Enlevez les caches (1) situés sur l'arête

supérieure des deux portes et placez-les sur le côté opposé.

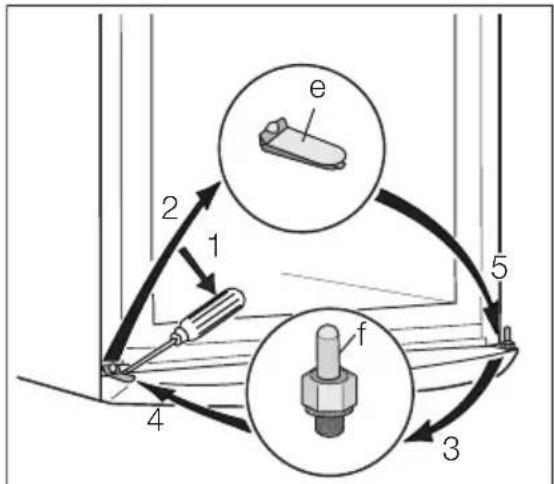

5. Enlevez le cache (e) à l'aide d'un outil,

dévissez le gond de la charnière infé- rieure (f) avec une clé de 10 mm et re- vissez-le sur le côté opposé.

6. Installez le cache (e) sur le côté opposé.

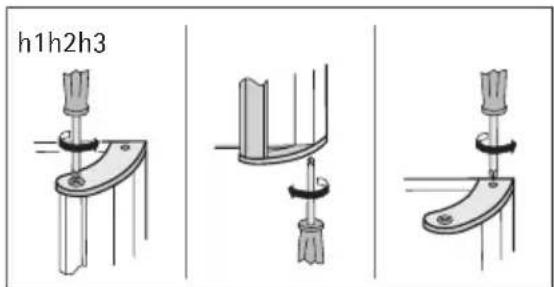

7. Retirez la poignée. Dévissez le support

supérieur de la tige de la poignée (h1). Dévissez le support inférieur de la poi- gnée de la porte (h2). Dévissez le support supérieur de la poignée de la porte (h3). Installez le cache (1).

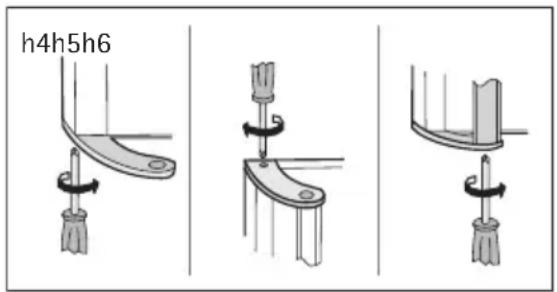

538. Installez la poignée sur le côté opposé.

Revissez le support de la poignée sur la porte (h4). Tournez le support de la poi- gnée avec la poignée et vissez l'ensemble sur la porte (h5) et sur le support installé (h6).

9. Installez la porte supérieure sur la gou-

pille (G). Insérez le gond de la charnière intermédiaire (H) dans le trou de la porte supérieure. Veillez à insérer l'entretoise en plastique sous la charnière. Installez la porte inférieure sur le gond de la charnière inférieure (f). En inclinant légèrement les portes, insérez le gond de la charnière in- termédiaire (H) dans le trou de la porte inférieure.

10. En laissant les portes ouvertes, serrez la charnière intermédiaire avec deux vis.

11. Assurez-vous que le panneau avant de la porte est parallèle au panneau avant de

l'élément supérieur.

12. Remettez l'appareil en place, mettez-le d'aplomb, attendez quatre heures au moins

puis branchez-le sur la prise de courant. Contrôlez une dernière fois pour vous assurer que :

• Toutes les vis sont correctement serrées.

• Le joint magnétique adhère bien à l'appareil.

• La porte ouvre et ferme correctement. Si la température ambiante est basse (en hiver, par exemple), il se peut que le joint n'adhère pas parfaitement. Dans ce cas, attendez que le joint reprenne sa taille naturelle. En matière de sauvegarde de l'environnement Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l’art, nous préservons l'environnement et notre sécurité, s’assurant ainsi que les déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat. h4 h5 h6
