MODE D'EMPLOI AGB 652/WP - INSTRUCTION FOR USE WHIRLPOOL
1 Avertissements concernant la sécurité et l'utilisation 2 Caractéristiques techniques 3 Installation et mise en place 4 Instructions pour l'installateur 5 Première mise en service pour l'installateur 6 Instructions pour l'utilisateur modèles mécaniques 7 Entretien et nettoyage (utilisateur) 8 Problèmes et anomalies (utilisateur)
Nous vous remercions d'avoir choisi l'un de nos produits. Nous vous conseillons de lire attentivement toutes les instructions contenues dans la présente notice afin de connaître les conditions les plus appropriées pour une utilisation correcte du lave-vaisselle.
INSTRUCTIONS TECHNIQUES :
Elles sont destinées au personnel qualifié qui doit effectuer l'installation, la mise en service, le contrôle définitif ainsi que les éventuelles interventions d'assistance.
INSTRUCTIONS POUR L'UTILISATEUR :
Elles reportent les conseils d'utilisation, la description des commandes et les opérations correctes de nettoyage et d'entretien du lave-vaisselle.
1 AVERTISSEMENTS CONCERNANT LA SÉCURITÉ ET L'UTILISATION
LA PRÉSENTE NOTICE FAIT PARTIE INTÉGRANTE DU LAVE-VAISSELLE ; IL FAUT TOUJOURS LA CONSERVER SOIGNEUSEMENT À PROXIMITÉ DE L'APPAREIL.
LA MISE EN PLACE, LES RACCORDEMENTS, LA MISE EN SERVICE, L'ÉLIMINATION DES INCONVÉNIENTS ET LE REMPLACEMENT DU CÂBLE D'ALIMENTATION DOIVENT ÊTRE EXÉCUTÉS PAR UN PERSONNEL QUALIFIÉ.
LE LAVE-VAISSELLE EST EXCLUSIVEMENT DESTINÉ À UN USAGE COLLECTIF ET IL DOIT ÊTRE UTILISÉ PAR UN PERSONNEL AUTORISÉ. IL EST PRÉVU POUR LE LAVAGE DE LA VAISSELLE (ASSIETTES, TASSES, BOLS, PLATS, COUVERTS) ET SIMILAIRES DANS LE SECTEUR DE LA GASTRONOMIE ET DE LA RESTAURATION COLLECTIVE. IL EST CONFORME AUX NORMES INTERNATIONALES DE SÉCURITÉ ÉLECTRIQUE ET MÉCANIQUE (CEI-EN-IEC 60335-2-58/61770) ET DE COMPATIBILITÉ ÉLECTROMAGNÉTIQUE (CEI-IEC-EN 55014-1/-2, 61000-3;4, 50366).
LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ RELATIVE AUX DOMMAGES CAUSÉS AUX PERSONNES OU AUX CHOSES ET DUS AU NON-RESPECT DES INSTRUCTIONS CONTENUES DANS LA PRÉSENTE NOTICE, À UNE UTILISATION IMPROPRE, À L'ALTÉRATION NE SERAIT-CE QUE D'UNE SEULE PARTIE DE L'APPAREIL ET À L'UTILISATION DE PIÈCES DE RECHANGE NON ORIGINALES.
LA CONNEXION DE TERRE SELON LES MODALITÉS PRÉVUES PAR LES NORMES DE SÉCURITÉ DE L'INSTALLATION ÉLECTRIQUE EST OBLIGATOIRE. SI LE CÂBLE D'ALIMENTATION EST ENDOMMAGÉ, IL DOIT ÊTRE REMPLACÉ PAR LE FABRICANT, SON SERVICE APRÈS-VENTE OU DES PERSONNES DE QUALIFICATION SIMILAIRE AFIN D'ÉVITER UN DANGER.
CET APPAREIL EST MARQUÉ CONFORMÉMENT À LA DIRECTIVE EUROPÉENNE 2002/96/EC, WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEEE).
EN ASSURANT L'ÉLIMINATION CORRECTE DE CE PRODUIT, L'UTILISATEUR CONTRIBUE À PRÉVENIR LES CONSÉQUENCES NÉGATIVES POTENTIELLES POUR L'ENVIRONNEMENT ET LA SANTÉ.
LE SYMBOLE PRÉSENT SUR L'APPAREIL OU DANS LA DOCUMENTATION QUI L'ACCOMPAGNE INDIQUE QUE CE PRODUIT NE DOIT PAS ÊTRE TRAITÉ COMME UNE ORDURE MÉNAGÈRE MAIS QU'IL DOIT ÊTRE REMIS À UN CENTRE DE COLLECTE APPROPRIÉ POUR LE RECYCLAGE DES APPAREILS ÉLECTRIQUES ET ÉLECTRONIQUES.
ÉLIMINER L'APPAREIL CONFORMÉMENT AUX RÉGLEMENTATIONS LOCALES CONCERNANT LE TRAITEMENT DES DÉCHETS. POUR TOUTE AUTRE INFORMATION CONCERNANT LE TRAITEMENT, LA RÉCUPÉRATION ET LE RECYCLAGE DE CE PRODUIT, S'ADRESSER AU SERVICE LOCAL COMPÉTENT DE COLLECTE DES ORDURES MÉNAGÈRES OU AU MAGASIN DANS LEQUEL LE PRODUIT A ÉTÉ ACHETÉ.
NE PAS INTRODUIRE DE SOLVANTS TELS QUE L'ALCOOL OU LA TÉRÉBENTHINE QUI POURRAIENT PROVOQUER UNE EXPLOSION. NE PAS INTRODUIRE DE VAISSELLE SALE CONTENANT DE LA CENDRE, DE LA CIRE OU DU VERNIS.
NE JAMAIS UTILISER LE LAVE-VAISSELLE OU SES PARTIES COMME ÉCHELLE, SUPPORT OU SOUTIEN POUR LES PERSONNES, CHOSES OU ANIMAUX.
LE FAIT DE S'APPUYER OU DE S'ASSEOIR SUR LA PORTE OUVERTE DU LAVE-VAISSELLE POURRAIT ENTRAÎNER LE BASCULEMENT DE CE DERNIER ET DONC UN GRAVE DANGER POUR LES PERSONNES.
NE JAMAIS LAISSER LA PORTE DU LAVE-VAISSELLE OUVERTE CAR ELLE POURRAIT CAUSER UN RISQUE DE TRÉBUCHEMENT.
NE PAS BOIRE L'EAU RÉSIDUELLE ÉVENTUELLEMENT PRÉSENTE DANS LA VAISSELLE OU DANS LE LAVE-VAISSELLE À LA FIN DU PROGRAMME DE LAVAGE.
L'APPAREIL N'EST PAS PRÉVU POUR ÊTRE UTILISÉ PAR DES MINEURS OU DES PERSONNES AYANT DES CAPACITÉS PHYSIQUES, SENSORIELLES OU MENTALES RÉDUITES, MANQUANT D'EXPÉRIENCE ET DE CONNAISSANCE. L'UTILISATION DE L'APPAREIL EST AUTORISÉE À CES PERSONNES EXCLUSIVEMENT SOUS LA SURVEILLANCE D'UNE PERSONNE RESPONSABLE DE LEUR SÉCURITÉ.
2 CARACTÉRISTIQUES TECHNIQUES
| ADN408-ADN409 | AGB648-AGB649-AGB650-AGB651-AGB652-AGB653-AGB654-AGB655-AGB656 | AGB657-AGB658-AGB661-AGB662-AGB663-AGB653-AGB654 | ||
| Tension d'alimentation | V | 400V/3+N230V/1 | 400V/3+N230V/1 | 400V/3+N230V/1 |
| Fréquence | Hz | 50 | 50 | 50 |
| Puisance max. absorbée | kW | 4,9 | 4,9 | 5,1 - 6,6 |
| Puisance résistance du boiler | kW | 4,5 | 4,5 | 4,5 - 6 |
| Puisance résistance de la cuve | kW | 2,5 | 2,5 | 2 |
| Puisance pompe de lavage | kW | 0,4 | 0,4 | 0,6 |
| Pression eau d'alimentation | kPa | 200-400 | 200-400 | 200-400 |
| Température eau d'alimentation | °C | 50 - 60 | 50 - 60 | 50 - 60 |
| Température eau d'alimentation versions“A” (adoucisseur incorpore) | °C | 15 - 30 | 15 - 30 | 15 - 30 |
| Dureté eau d'alimentation | °dF | 7 - 12 | 7 - 12 | 7 - 12 |
| Consommation d'eau pour cycle de rinçage | I | 2,4 | 2,4 | 2,4 |
| Capacité du boiler | I | 7 | 7 | 7 |
| Capacité de la cuve | I | 26 | 26 | 14,5 |
| Durée des cycles standard avecalimentation d'eau à 50°C | s | 120 | 120/180 | 120/180 |
| Niveau sonore | dB(A) | 66 | 66 | 66 |
| Degré de protection | IPX | 4 | 4 | 4 |
| Poids net | kg | 64 | 64 | 66 |
| Type de cable d'alimentation | ▲HAR▲ | H05VV-F | H05VV-F | H05VV-F |
3 INSTALLATION ET MISE EN PLACE
INSTALLATION ET MISE EN PLACE
Transporter le lave-vaisselle sur le lieu d'installation, enlever l'emballage, vérifier l'intégralité de l'appareil et de ses composants. En cas de dommages, ceux-ci doivent être notifiés par écrit au transporteur.
Les éléments d'emballage (sachets en plastique, mousse de polystyrène, clous, etc.) ne doivent pas être laissés à la portée des enfants ni des animaux domestiques car ils représentent des sources potentielles de danger.
Tous les matériaux utilisés pour l'emballage sont compatibles avec l'environnement. Ils peuvent être conservés sans danger ou être éliminés dans un centre spécialisé de collecte des déchets.
Les éléments en plastique sujets à un éventuel recyclage sont regroupés de la façon suivante :
PE polyéthylène : pellicule extérieure emballage, sachet notice d'emploi, sachets de protection.
PP polypropylène : feuillards.
PS mousse de polystyrène : coins de protection, couvercle d'emballage.
Les éléments en bois et en carton doivent être éliminés conformément aux normes en vigueur.
En cas d'élimination du produit, éviter de le jeter dans la nature ; la démolition doit avoir lieu conformément aux normes en vigueur. Toutes les parties métalliques sont en acier inoxydable et démontables.
Les parties en plastique portent le symbole du matériau correspondant.
MISE EN PLACE :
Attention : L'installation interne ainsi que les locaux dans lesquels sont installés les appareils pour les collectivités doivent être conformes aux normes en vigueur.
Le constructeur décline toute responsabilité relative aux dommages directs ou indirects aux personnes ou aux choses dérivant du non-respect desdites normes.
Avant l'installation, vérifier l'absence à proximité de l'appareil ou la protection adéquate d'objets ou de matériels susceptibles d'être endommagés par la vapeur d'eau ou par des éclaboussures de produit de lavage.
Positionner le lave-vaisselle à l'endroit souhaité et enlever la pellicule de protection.
Mettre à niveau le lave-vaisselle (à l'aide d'un niveau) sur les quatre pieds réglés de manière à garantir sa stabilité ; toute autre solution doit être approuvée par le constructeur.
4 INSTRUCTIONS POUR L'INSTALLATEUR
RACCORDEMENT HYDRAULIQUE ET ÉVACUATION :
Les tuyaux hydrauliques et le câble d'alimentation électrique sortent à l'arrière de l'appareil. Raccorder le tuyau d'alimentation d'eau à une prise à orifice filtré 3/4 gaz.
Pour le raccordement au réseau d'amenée d'eau, utiliser exclusivement des tuyaux neufs ; ne pas utiliser de nouveaux tuyaux ou des tuyaux ayant déjà servi.
La pression dynamique d'alimentation devra être comprise entre 2 et 4 bars ; si elle est supérieure, il faut installer un réducteur de pression.
Il faut absolument installer un robinet général sur la conduite d'amenée d'eau d'alimentation ; le robinet devra être accessible une fois que l'installation est terminée, ne pas installer le robinet derrière le lave-vaisselle.
La durée des cycles déclarée se réfère à une alimentation à l'eau chaude à 50°C.
En cas d'alimentation à l'eau froide, la durée pourrait augmenter en fonction de la température de l'eau en entrée, le lave-vaisselle prévoyant un rinçage à température et à pression constantes.
ÉVACUATION :
Tout lave-vaisselle est muni d'un tuyau pour le raccordement à l'évacuation ; celui-ci devra être prévu au sol, avec une bonde siphoïde.
Attention : s'assurer que les tuyaux d'alimentation et d'évacuation ne sont pas pliés, étranglés ou écrasés après l'installation.
4.1 Branchement électrique
Le branchement électrique du lave-vaisselle et des éventuels appareils supplémentaires doit être confié à un personnel autorisé et qualifié, conformément aux normes en vigueur ; respecter également les dispositions techniques de branchement.
La puissance totale installée est reportée sur la plaquette des données techniques de l'appareil.
Il est interdit de protéger d'autres appareils en même temps que le lave-vaisselle.
Le revendeur devra veiller à l'installation, conformément aux normes en vigueur, d'un interrupteur général sur la ligne d'alimentation électrique et d'un disjoncteur différentiel compatible avec les caractéristiques de l'appareil.
Ces interrupteurs doivent être installés à proximité du lave-vaisselle, être facilement accessibles après l'installation et garantir la déconnexion complète du réseau électrique dans les conditions de la catégorie de surtension III. SI LE CÂBLE D'ALIMENTATION EST ENDOMMAGÉ, IL DOIT ÊTRE REMPLACÉ PAR LE FABRICANT, SON SERVICE APRÈS-VENTE OU DES PERSONNES DE QUALIFICATION SIMILAIRE AFIN D'ÉVITER UN DANGER.
Attention !!!
Le lave-vaisselle est hors tension uniquement lorsque l'interrupteur général est fermé.
- Brancher l'appareil au système équipotentiel. La borne de branchement est placée en bas à l'arrière de l'appareil. Le conducteur de protection (PE) est de couleur jaune-verte, le conducteur neutre (N) de couleur bleue et les conducteurs de phase (L1, L2, L3) de couleur noire, grise et marron.
5 PREMIÈRE MISE EN SERVICE (Installateur)
PREMIÈRE MISE EN SERVICE
Le système électrique de protection doit être soumis à un test fonctionnel avant toute mise en service.
L'installation doit être exécutée et/ou vérifiée par le revendeur agréé qui veillera à la première mise en service et à fournir les instructions relatives au fonctionnement du lave-vaisselle.
PRÉPARATION À L'UTILISATION
Important :
Le doseur du produit de rinçage est toujours présent, le doseur du produit de lavage n'est présent que sur certains modèles.
Si les deux doseurs sont présents, placer les bacs extérieurs du produit de lavage et du produit de rinçage puis y introduire les tuyaux respectifs de tirage situés à l'arrière de l'appareil.
Tuyau rouge : produit de lavage
Tuyau transparent : produit de rinçage
Avant d'introduire les tuyaux dans les bacs, appliquer aux extrémités le poids (nécessaire pour maintenir le tirage d'eau au fond du bac) et le filtrer comme l'illustre la figure.
Pour le réglage, agir sur les vis de réglage indiquées dans la figure. Il est recommandé de faire exécuter cette opération par le personnel du fournisseur des produits de lavage.
Si le doseur du produit de lavage n'est pas pré-monté, il est possible de l'installer dans un second temps en commandant le KIT correspondant.
Il est également possible de raccorder un doseur extérieur en exécutant le branchement électrique à l'aide d'un câble 2 × 0,5 mm type H05 RN-F, inséré à travers le passage indiqué dans le schéma CARACTÉRISTIQUES TECHNIQUES et branché comme l'illustre le schéma électrique fourni avec le lave-vaisselle.
Le doseur doit être de 230V/50 Hz avec une puissance maximale absorbée de 15 W.
Raccorder le doseur du produit de lavage extérieur au lave-vaisselle à travers le tuyau rouge cité ci-dessus.
6 INSTRUCTIONS POUR L'UTILISATEUR
| AGB 648/WP- AGB 650/DP- AGB 650/WP- AGB 654/DP- AGB 654/WP- AGB 656/WP- AGB 657/WP- AGS 653/WP- AGB 661/DP- AGB 661/WP- AGB 663/WP | |
| AGB 649/WP- AGB 651/DP- AGB 651/WP- AGB 655/DP- AGB 658/WP- AGS 654/WP- AGB 662/DP- AGB 662/WP | |
| AGB 653/DP- AGB 653/WP | |
| AGB 652/DP- AGB 652/WP | |
| ADN408 | |
| ADN409 | |
| ① | Symbole bouton marche/arrêt | ○ | Témoins fonctions |
| ↑ | Symbole bouton cycle de lavage | ○ | Symbole bouton pompé d'évacuation |
| ← | Symbole bouton régénération | ○ | Symbole tímein boiler rinçage |
| ◎ | Symbole cycle court | ○ | Symbole cycle moyen |
6.1 Avant le lavage
Utiliser exclusivement des produits de lavage et de rinçage pour lave-vaisselle industriels. Ne pas utiliser de produits vaisselle prévus pour le lavage à la main. Il est conseillé d'utiliser des produits spécifiques conçus pour ce lave-vaisselle.
Pendant l'appoint des réservoirs, faire attention de ne pas échanger les produits car ceci pourrait entraîner de mauvais fonctionnements et des dommages au lave-vaisselle.
Ne pas mélanger de produits de lavage différents car ceci endommagerait le dispositif de dosage.
Les produits de lavage pour lave-vaisselle industriels peuvent causer de graves irritations. Respecter attentivement les instructions du fabricant du produit de lavage reportées sur l'emballage.
| Ouvrir le robinet du réseau d'eau (réseau). | Vérifier : | Enclencher l'interrupteur général (réseau), sur l'afficheur apparait "OFF". | |
| Le niveau du produit de lavage et du produit de rinçage dans les bacs. | Le positionnement correct des filtres, la rotation des arroseurs, l'absence de corps étrangers dans le lave-vaisselle. | ||
6.2 Chargement de la vaisselle

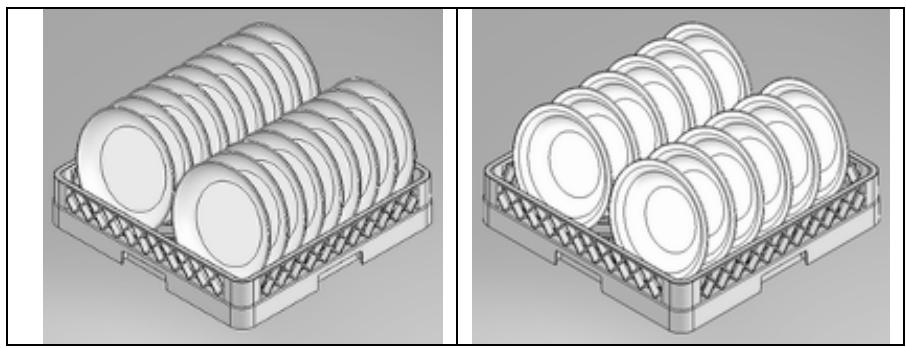

ASSIETTES
Le panier peut contenir 12 assiettes creuses ou 18 assiettes plates.
Nettoyer les assiettes des résidus solides (os, épluchures, noyaux, etc.); laisser tremper au préalable dans l'eau froide les assiettes présentant des résidus secs de fromage, œuf, etc.
CHARGEMENT DES VERRES
Éliminer des verres tout résidu solide éventuel (écorces, noyaux, etc.).
Placer les verres tournés vers le bas.
COUVERTS
Utiliser le panier prévu à cet effet. Disposer les couverts pêle-mêle de préférence avec le manche tourné vers le bas, en faisant attention de ne pas se blesser avec les dents des fourchettes et les lames des couteaux.
6.3 Première utilisation journalière (cuve et boiler vides)
| Le panneau et les symboles représentés dans cette notice pourrait se reférer à des fonctions non générées dans votre apparéil. | Actions et résultats |
| Enclencher l'interrupteur mural, ouvrir la porte, introduire le trop-plein, fermer la porte : appuyer sur le bouton de marche/arrêt ①, le témoin s'allume : chargement de l'eau dans le boiler et dans la cuve. une fois que les chargements du Boiler et de la cuve sont terminés, le témoin Boiler ② s'allume | |
| Charger le panier. | |
| Séléctionner le programme souhaïté en appuyant sur : Cycle court ou Cycle moyen | |
| Attendre que la lampe du Boiler ③ soit étente. Pour démarrer le cycle de lavage appuyer sur ④ | |
| Cycle en cours, le témoin du cycle s'allume. Si la porte est ouverte pendant le cycle le programme s'arrête, dés qu'elle est refermée le programme se réinitialise. Pour redémarrer, appuyer de nouveau sur le bouton du cycle ⑤ | |
| Une fois que le programme est terminé, le témoin du cycle s'eteint et le témoin du boiler ⑥ s'allume. | |
| Décharger le panier. |
6.4 Cycle résines (pour modèles équipés d'un adoucisseur d'eau)
| Lorsque l'appareil est à l'accêt, ouvrir la porte et enlever le trop-plein pour vider la cuve ; une fois que celle-ci est vide remetre le trop-plein et referrer la porte.Presser la touche S : le tímoin s'allume et le cycle de régénéRATION démarre, au bout de 20 minutes le cycle de régénération se termine et l'appareil reste arrêté.Ouvrir la porte, vérifier si l'eau de régénéRATION est dans la cuve, enlever le trop-plein pour vider la cuve ; une fois que celle-ci est vide remetre le trop-plein et referrer la porte. Fermer l'interrupteur général mural. |
Pendant l'exécution du cycle de régénération, il ne sera possible d'exécuter aucune opération. Il doit toujours être effectué lorsque la cuve est vide.
Ajout de sel régénérant (pour modèles équipés d'un adoucisseur d'eau)
Effectuer l'ajout de sel quand la cuve est vide pour éviter que de l'eau de lavage n'entre dans le dispositif adoucisseur d'eau ; débrancher toujours la fiche d'alimentation de la prise de secteur avant d'exécuter cette opération. Rebrancher la fiche d'alimentation dans la prise une fois que l'opération est terminée.
Attention : utiliser exclusivement du sel spécifique, ne pas utiliser de sel alimentaire.
Le réservoir du sel a une capacité de 1 kg de sel en grains environ.
Le réservoir est situé au fond de la cuve. Après avoir enlevé le panier, dévisser le bouchon et verser le sel à l'aide de l'entonnoir fourni avec l'appareil. Avant de visser de nouveau le bouchon, éliminer les éventuels résidus de sel à proximité de l'ouverture.
6.5 Évacuation totale en fin de journée
| Évacuation totale en fin de journée (modèles avec pompe d'évacuation) | |
| Arrêtier l'appareil en appuyant sur le bouton marche/arrêt ①, ouvrir la porte, enlever le trop-plain, appuyer sur le bouton pompe d'évacuation jusqu'à ce que la cuve soit complètement vidée. Pour remettre l'appareil en marche il faut donc replacer le trop-plain dans la cuve, fermer la porte et presser le bouton marche/arrêt ①, ou en cas de fin de service, fermer l'interrupteur général mural. Évacuation totale en fin de journée (modèles sans pompe d'évacuation) | |
| Arrêtier l'appareil en appuyant sur le bouton marche/arrêt ①, ouvrir la porte, enlever le trop-plain, appuyer sur le bouton pompe d'évacuation. Remettre le trop-plain et referrer la porte. Fermer l'interrupteur général mural. |
Ne pas arrêter le lave-vaisselle lorsque de l'eau est dans la cuve, exécuter toujours l'évacuation au préalable. En fin de service, après avoir effectué l'évacuation finale et l'éventuelle régénération, arrêter
l'appareil en appuyant sur le bouton marche/arrêt ①, fermer l'interrupteur mural et fermer le robinet de barrage de l'eau. Ne pas laisser l'appareil sous tension inactif et inutilisé pendant des périodes de temps plus ou moins longues.
7 ENTRETIEN ET NETTOYAGE
Même si le lave-vaisselle ne nécessite aucun entretien programmé particulier, il est conseillé de le faire contrôler deux fois par an par un technicien spécialisé.
N.B. : Le fabricant décline toute responsabilité relative à des endommagements intentionnels ou dus à l'incurie, à la négligence, au non-respect des prescriptions, des instructions et des normes ou à des raccordements incorrects.
7.1 Nettoyage quotidien
Le lave-vaisselle répond au degré de protection IPX4, mais il est interdit d'utiliser des jets d'eau directs pour le nettoyage.

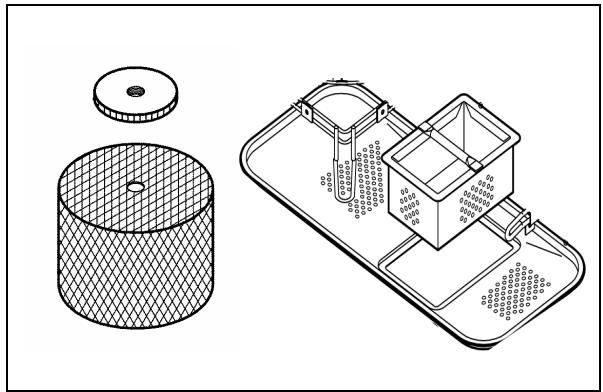

NETTOYAGE DU FILTRE PENDANT LA JOURNÉE
En cas d'utilisation particulièrement intense, il est conseillé d'effectuer le nettoyage du filtre tous les 30 à 40 cycles pour maintenir le bon fonctionnement de l'appareil. Pour cette opération, exécuter l'évacuation partielle de la cuve.
Enlever les filtres (il suffit de les soulever de leur logement comme l'illustre la figure), en évitant de faire tomber des résidus grossiers dans le puits sous les filtres, nettoyer ces derniers des résidus et les rincer abondamment. Les replacer correctement. Pour cette opération, ne pas utiliser d'objets pointus ou coupants.
Nettoyer les éventuelles incrustations de calcaire pour éviter toute accumulation ;
- Nettoyer soigneusement et fréquemment les surfaces à l'aide d'un chiffon humide. Utiliser des produits de nettoyage neutres, non abrasifs, dépourvus de substances à base de chlore, corrosives ou endommageant l'acier inox.
Ne pas utiliser non plus les produits reportés ci-dessus pour nettoyer le sol sous le lave-vaisselle ou à proximité de celui-ci pour éviter que des vapeurs ou des gouttes ne puissent endommager les surfaces en acier.

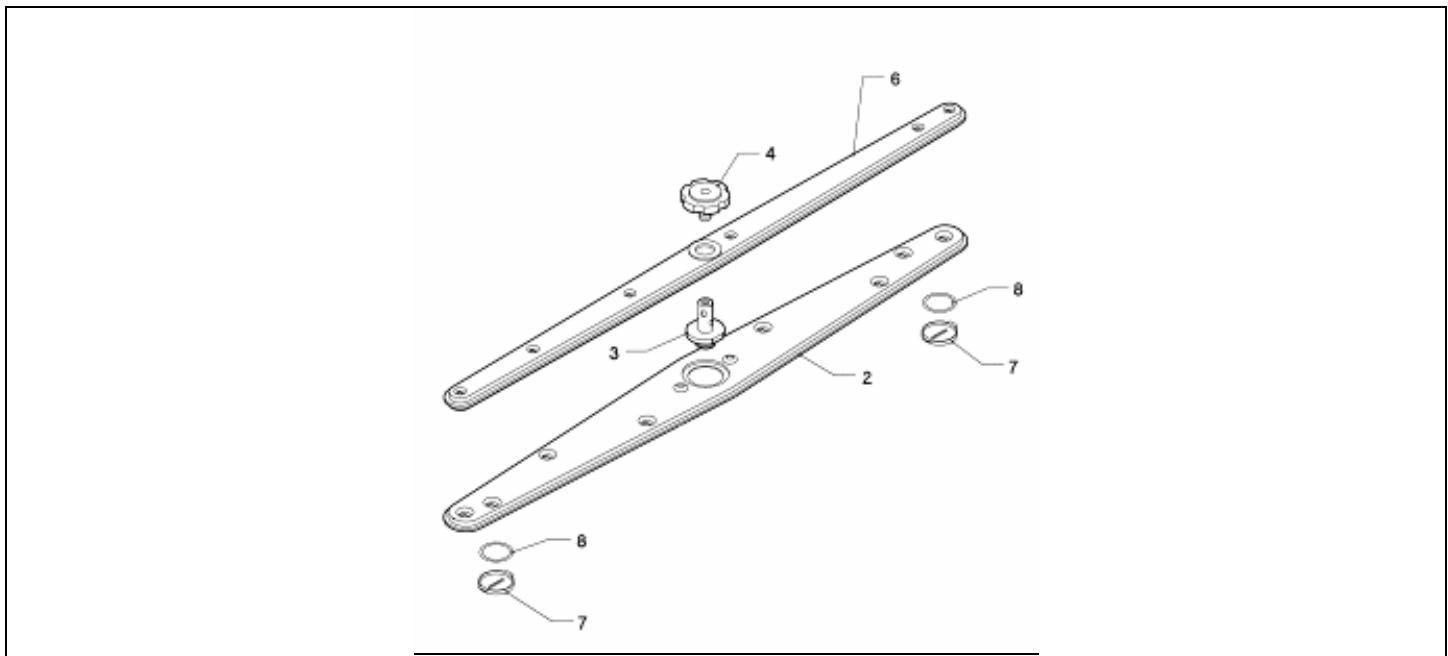

7.2 Contrôles périodiques
Démonter les arroseurs (inférieur et supérieur 2-4) en dévissant la vis centrale (4) ; dévisser les bouchons aux deux extrémités des arroseurs de lavage (7).
Nettoyer les trous et les gicleurs sous un jet d'eau courante propre, pour cette opération ne pas utiliser d'outils susceptibles de causer des dommages. Remonter soigneusement les arroseurs.
Nettoyer l'extérieur de l'appareil à l'aide d'un chiffon humide et de savon neutre puis rincer soigneusement et sécher.
7.3 Non-utilisation prolongée
S'il est prévu de ne pas utiliser le lave-vaisselle pendant une période de temps assez longue, il faut effectuer la vidange du dispositif de distribution du produit de lavage et du produit de rinçage pour éviter toute cristallisation et tout dommage aux pompes : enlever les tuyaux de tirage des bacs des produits de lavage et de rinçage puis les plonger dans un récipient contenant de l'eau propre, exécuter quelques cycles de lavage, effectuer l'évacuation complète.
Enfin, fermer l'interrupteur général, fermer le robinet d'amenée d'eau. Les tuyaux de tirage des produits de lavage et de rinçage devront être réinsérés dans les bacs au moment de la mise en service, en prenant soin de ne pas les inverser (tuyau rouge = produit de lavage; tuyau transparent = produit de rinçage).
Ne pas laisser l'appareil sous tension inactif et inutilisé pendant des périodes de temps plus ou moins longues.
8 PROBLÈMES ET ANOMALIES (UTILISATEUR)
| PROBLEME | CAUSE POSSIBLE | SOLUTION POSSIBLE |
| LE TEMOIN DE LIGNE NE S'ALLUME PAS | Absence de tension de réseau | Vérifier le branchement au réseau électrique. |
| LE PROGRAMME DE LAVAGE NE DEMARRE PAS | Le replissage du lave-vaisselle n'est pas encore terminé. | Attendre que le tímoin du boiler s'allume. |
| MAUVAIS RÉSULTATS DE LAVAGE | Trous de lavage des arroseurs bouchés ou incrustés | Démonter et nettoyer les arroseurs (10.2 Contrôles périodiques) |
| Produit de lavage ou produit de rincege insuffisant ou non approprié | Vérifier le type et la quantité du produit de lavage. | |
| Assiettes/verres malrangés | Disposer les assiettes/verres de manière ajustate. | |
| Basse température de lavage | Vérifier la température affichée, si elle est inférieure à 50° contacter le service après-vente. | |
| Cycle sélectionné inadéquat | Augmenter la durée du cycle de lavage, notamment si la vaisselle est très sale ou sèche. | |
| RINÇAGE INSUFFISANT | Gicleurs des arroseurs bouchés Boiler incrusté de calcaire | Vérifier la propreté des gicleurs et si l'adoucisseur évientuellesment monté fonctionne correctement. |
| VERRES ET COUVERTS TACHES | Produit de rincege inadéquat et mal distribué.Dureté de l'eau supérieure à 12°dF ou beaucoup de sels dissous | Vérifier si le bac du produit de rincege correspond au type d'eau du réseau. Si le problème persisté, contacter le service après-vente. |
| PRESENCE D'EAU DANS LA CUVE APRES L'EVACUATION | Tuyau d'évacuation mal positionné ou partiellement bouché | Vérifier si le tuyau et l'évacuation du lave-vaisselle ne sont pas obstrués et si le tuyau d'évacuation n'est pas positionné trop haut ; voir schéma de raccordement. |
5 MISE EN SERVICE (Installateur)
MISE EN SERVICE
- INSTRUCTIONS TECHNIQUES
- INSTRUCTIONS POUR L'UTILISATEUR
- AVERTISSEMENTS CONCERNANT LA SÉCURITÉ ET L'UTILISATION
- INSTALLATION ET MISE EN PLACE
- MISE EN PLACE
- INSTRUCTIONS POUR L'INSTALLATEUR
- RACCORDEMENT HYDRAULIQUE ET ÉVACUATION
- ÉVACUATION
- BRANCHEMENT ÉLECTRIQUE
- ATTENTION
- PREMIÈRE MISE EN SERVICE (INSTALLATEUR)
- PREMIÈRE MISE EN SERVICE
- PRÉPARATION À L'UTILISATION
- IMPORTANT
- AVANT LE LAVAGE
- CHARGEMENT DE LA VAISSELLE
- ASSIETTES
- CHARGEMENT DES VERRES
- COUVERTS
- PREMIÈRE UTILISATION JOURNALIÈRE (CUVE ET BOILER VIDES)
- CYCLE RÉSINES (POUR MODÈLES ÉQUIPÉS D'UN ADOUCISSEUR D'EAU)
- AJOUT DE SEL RÉGÉNÉRANT (POUR MODÈLES ÉQUIPÉS D'UN ADOUCISSEUR D'EAU)
- ATTENTION : UTILISER EXCLUSIVEMENT DU SEL SPÉCIFIQUE, NE PAS UTILISER DE SEL ALIMENTAIRE
- ÉVACUATION TOTALE EN FIN DE JOURNÉE
- ENTRETIEN ET NETTOYAGE
- NETTOYAGE QUOTIDIEN
- NETTOYAGE DU FILTRE PENDANT LA JOURNÉE
- CONTRÔLES PÉRIODIQUES
- NON-UTILISATION PROLONGÉE
- PROBLÈMES ET ANOMALIES (UTILISATEUR)
- MISE EN SERVICE (INSTALLATEUR)
- MISE EN SERVICE
Marque : WHIRLPOOL
Modèle : AGB 652/WP - INSTRUCTION FOR USE
Catégorie : Appareil électroménager
