Type de produit	Système d'enceintes 2 voies
Marque	Kenwood
Modèle	LSK701
Dimensions (L x H x P)	158 x 270 x 262 mm
Poids net	4 kg par enceinte
Impédance nominale	6 Ω
Puissance maximale admissible	80 W
Réponse en fréquence	50 Hz – 30 000 Hz
Fréquence de recouvrement	2 500 Hz
Sensibilité	83 dB/W à 1 m
Type d'enceinte	Bass-reflex
Haut-parleur grave	120 mm à cône
Haut-parleur aigu	25 mm à dôme
Finition du coffret	Vinyle grain de bois simulé
Matériau du coffret	Panneau de particules haute densité
Blindage magnétique	Oui (haut-parleurs blindés)
Accessoires fournis	2 câbles d'enceinte de 2 m
Entretien et nettoyage	Chiffon propre et sec ; éviter solvants
Précautions de sécurité	Tenir hors de portée des enfants (sac plastique) ; éviter eau, humidité, chaleur ; ne pas modifier
Connexion recommandée	Amplificateur adapté à une charge 6 Ω ; respecter polarité

FOIRE AUX QUESTIONS - LSK701 KENWOOD

Quelle est l'impédance des enceintes Kenwood LSK701 ?

L'impédance nominale est de 6 Ω. Utilisez un amplificateur compatible avec une charge de 6 ohms.

Quelle puissance maximale peut supporter ces enceintes ?

La puissance maximale admissible est de 80 W. Ne dépassez pas cette limite pour éviter d'endommager les haut-parleurs.

Comment nettoyer les enceintes Kenwood LSK701 ?

Utilisez un chiffon propre et sec. N'utilisez pas de solvants volatils comme l'alcool, le diluant ou l'essence.

Puis-je placer les enceintes près d'un téléviseur ?

Oui, les haut-parleurs sont magnétiquement blindés. Cependant, si des couleurs irrégulières apparaissent, éteignez le téléviseur, attendez 30 minutes, puis rallumez. Si le problème persiste, éloignez les enceintes.

Quel type d'amplificateur est recommandé ?

Un amplificateur pouvant être raccordé à des enceintes de 6 Ω est nécessaire. Assurez-vous qu'il peut délivrer la puissance sans distorsion.

Comment brancher les enceintes ?

Connectez les câbles en respectant les polarités + et -. Ne court-circuitez jamais les câbles. Si vous utilisez des fiches banane, serrez d'abord l'écrou de la borne.

Quelles sont les dimensions et le poids des enceintes ?

Chaque enceinte mesure 158 x 270 x 262 mm (L x H x P) et pèse 4 kg.

Quelle est la réponse en fréquence des LSK701 ?

La réponse en fréquence est de 50 Hz à 30 000 Hz, avec une fréquence de recouvrement de 2 500 Hz.

Les enceintes sont-elles livrées avec des câbles ?

Oui, deux câbles d'enceinte de 2 m sont fournis dans l'emballage.

Que faire en cas d'odeur anormale ou de fumée ?

Coupez immédiatement l'alimentation, débranchez le cordon et contactez votre concessionnaire ou le centre de service le plus proche.

MODE D'EMPLOI LSK701 KENWOOD

Merci d'avoir choisi nos enceintes pour votre chaine haute fidélité. Nous sommes surs, à KENWOOD, que cechioix vous offrira des années de plaisir d'écoute complet. Veuillez prendre le temps de dire ce mode d'emploi attentivement. Il vous aidera a obtaining les dernières performances pour lesquelles vos enceintes ont ete concues.

Pour votre reférence

Inscrivez le numéro de série, que vous trouvrez à l'arrêté de l'appareil, dans les espaces prévus de la carte de garantie et dans l'espace prévu ci-dessous. Indiquez les numeros de modulo et de série au cas où vous devriez faire appel à votre concessionnaire pour des renseignements ou réparations de cet apparéil.

Modèle LS-K701 Numéro de série

Table des matéries

Introduction 2

Précautions importantes de sécurité 2

Installation 3

Branchements 3

Caracteristiques techniques 11

Précautions importantes de sécurité

Attention: Lire attentivement ce qui suit pour vous sécurité.

1. Etouffement - ÀpRES avoir retire l'appareil du sac de polyéthylène, bien placer ce dernier hors de la portée des enfants. S'ils jouent avec ce sac, un risque d'étouffement est possible.
2. Eau et humidité – Ne pas poser un récipient contenant de l'eau (vase, cuvette, etc.) sur cet apparéil. Eviter également d'installer l' apparéil dans un endroit exposé à l'humidité.
3. Chaleur - Ne pas installer cet apparéil à proximité d'une source de chaleur comme un apparéil de chauffage ou à un endroit directement exposé au soleil.
4. Modification - Ne pas tenter d'ouvrir l'appareil, ni de le modifier car cela pourrait etre a I'origine d'un incendie ou d'une anomalie de fonctionnement.
5. Nettoyage - Ne pas utiliser de solvants volatiles tels que de l'alcool, du diluant à peinture, de l'essence ou de la benzine, etc., pour nettoyer le coffret. Utiliser un chiffon propre et sec.
6. Odeur anormale - Si une odeur anormale ou une fumée sort de l'appareil, couper immédiatement l'alimentation et débrancher le cordon d'alimentation. Contacter votre concessionnaire ou le centre de service le plus proche.

Prévention du magnétisme des enceintes et du fonctionnement après un téléviseur

Les enceintes peuvent être utilisées à proximé d'un téléviseur mais des couleurs irrégulières peuvent parfois apparaitre sur l'écran du téléviseur en fonction de sa proximé. De telles couleurs irrégulières peuvent être éliminées en utilisant la fonction d'auto-demagnetisation du téléviseur. Pour utiliser cette fonction, installez les enceintes en suivant la procédure suivante.

① Mettez le téléviseur hors tension avant d'installer les enceintes.
② Attendez plus de 30 minutes avant de remettre le téléviseur sous tension après l'installation des enceintes.

Si des couleurs irregulieres se produit toutjours, eoignez les enceintes du téléviseur.

Branchements

Remarque sur la connexion

1. Assurez-vous que l'amplificateur est arrêté avant de brancher ou de débrancher les enceintes.

2. Ce système d'enceinte a une impédance nominale de 6 ohms. Pour entrainer ces enceintes de manière satisfaisante et en toute sécurité, utilisez un amplificateur qui peut être raccordé à des enceintes ayant une impédance de charge de 6 ohms.

3. Ne court-circuitez jamais les câbles d'enceinte + et -.
   Si les enceintes gauche et droite sont raccordees a I'inverse ou si les cables des enceintes sont raccordes avec une polarite inversee, le son n'est pas naturel et a une image acoustique ambigue. Assurez-vous de connecter correctement les enceintes et les cables de enceintes.

Remarque sur le fonctionnement

La capacité de traitement de puissance de ce système d'enceintes est indiquée dans les caractéristiques techniques. Ne faites pas fonctionner les enceintes avec une puissance dépassant cette limite car ceci risque de les endommager.

Les cables d'enceinte peuvent etre également reliés aux enceintes au moyen de fiches banane qui sont disponibles dans les magasins d'accessoires audiovisuels.

Pour utiliser une fiche banane, serrez l'écrou de la borne avant d'introduire la fiche.

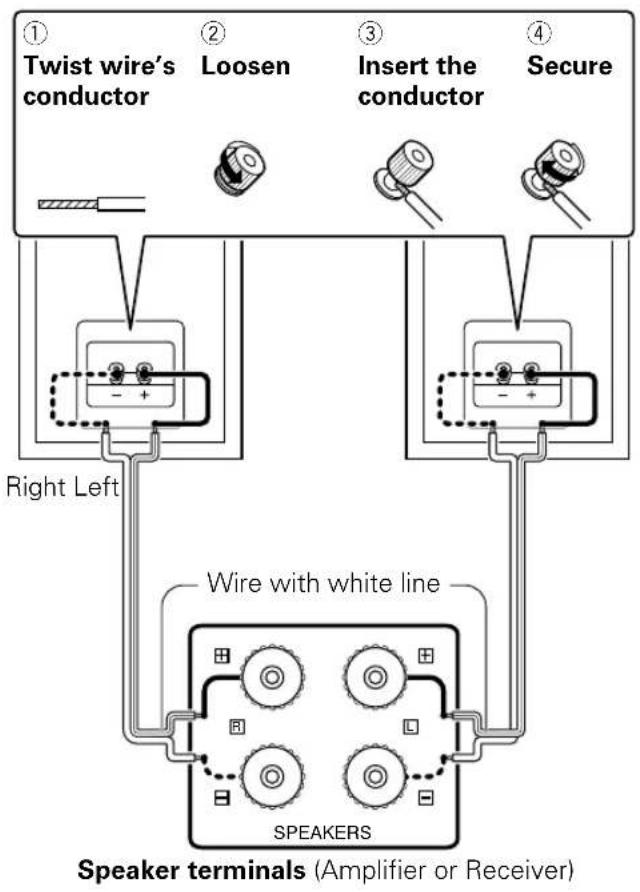

Bornes d'enceintes (Amplificateur ou ampli-syntoniseur)

Système Système de 2 haut-parleurs à 2 voies

(Magnétiquement blindés)

Coffret Type bass-reflex

Haut-parleurs. 120 mm Type a cone

Aigus 25 mm Type à dôme

Impedance nominale 6Ω

Puisance maximum 80 W

Sensibilité 83 dB/W à 1 m

Réponse en fréquence 50 Hz à 30.000 Hz

Fréquence de recouvrement 2.500 Hz

Dimensions. 158 mm

Hauteur: 270 mm

Profondeur: 262 mm

Poids net 4 kg / unité

Fini du coffret

Planche de particules de haute densité laminée avec vinyle

en grain de bois simulé.

Accessories

Cable d'enceinte (2m)× 2

Remarque: KENWOOD poursuit une politique permanente de recherche. Pour cette raison les caractéristiques peuvent etre modifiées sans préavis.
