Caractéristiques techniques	Amplificateur de puissance 2 canaux, 300 Watts RMS, 600 Watts max, impédance de 2 Ohms, réponse en fréquence de 20 Hz à 20 kHz.
Utilisation	Conçu pour améliorer la qualité sonore des systèmes audio de voiture, compatible avec divers types de haut-parleurs.
Maintenance et réparation	Vérifier régulièrement les connexions et les câbles, nettoyer les dissipateurs de chaleur pour éviter la surchauffe.
Sécurité	Ne pas exposer à l'humidité, installer dans un endroit bien ventilé pour éviter la surchauffe, utiliser des fusibles appropriés.
Informations générales	Garantie limitée de 1 an, dimensions compactes pour un montage facile, poids léger pour une installation simplifiée.

FOIRE AUX QUESTIONS - Punch P3002 Rockford Fosgate

Comment connecter mon Rockford Fosgate Punch P3002 à mon autoradio ?

Pour connecter votre Rockford Fosgate Punch P3002, utilisez des câbles RCA pour les entrées audio et branchez les fils d'alimentation et de terre selon le schéma de câblage fourni dans le manuel d'utilisateur.

Pourquoi le son est-il faible sur mon Rockford Fosgate Punch P3002 ?

Vérifiez si le volume de l'autoradio est réglé correctement et si les réglages de gain sur l'amplificateur sont optimisés. Assurez-vous également que les connexions des haut-parleurs sont bien effectuées.

Mon Rockford Fosgate Punch P3002 s'éteint après quelques minutes d'utilisation, que faire ?

Cela peut être dû à une surchauffe ou à un court-circuit. Assurez-vous que l'amplificateur est correctement ventilé et vérifiez toutes les connexions de câblage pour détecter tout court-circuit.

Comment ajuster les basses sur mon Rockford Fosgate Punch P3002 ?

Utilisez le bouton de réglage des basses sur l'amplificateur pour augmenter ou diminuer le niveau des basses. Vous pouvez également ajuster les réglages de votre autoradio pour un meilleur équilibre.

Est-ce que le Rockford Fosgate Punch P3002 est compatible avec tous les types de haut-parleurs ?

Oui, le Rockford Fosgate Punch P3002 est compatible avec la plupart des haut-parleurs de voiture, mais il est recommandé de vérifier les spécifications des haut-parleurs pour assurer une bonne compatibilité.

Comment savoir si mon Rockford Fosgate Punch P3002 est en panne ?

Si l'amplificateur ne s'allume pas et que les voyants d'alimentation ne s'allument pas, cela peut indiquer un problème. Testez les connexions et l'alimentation, et consultez le manuel pour les codes d'erreur éventuels.

Puis-je installer le Rockford Fosgate Punch P3002 moi-même ?

Oui, l'installation peut être réalisée par un amateur, mais il est recommandé de suivre le manuel d'utilisation et de prendre les précautions nécessaires pour éviter des erreurs.

Quel est le niveau de puissance nominale du Rockford Fosgate Punch P3002 ?

Le Rockford Fosgate Punch P3002 offre une puissance nominale de 2 x 150 Watts à 4 Ohms, et 2 x 300 Watts à 2 Ohms.

Comment effectuer une mise à jour du firmware sur mon Rockford Fosgate Punch P3002 ?

Le Rockford Fosgate Punch P3002 ne nécessite pas de mise à jour de firmware. Les fonctionnalités sont intégrées et prêtes à l'emploi dès l'installation.

Où puis-je trouver des pièces de rechange pour mon Rockford Fosgate Punch P3002 ?

Vous pouvez trouver des pièces de rechange sur le site officiel de Rockford Fosgate ou chez des revendeurs agréés. Assurez-vous de vérifier la compatibilité des pièces avec votre modèle.

MODE D'EMPLOI Punch P3002 Rockford Fosgate

Installation et fonctionnement

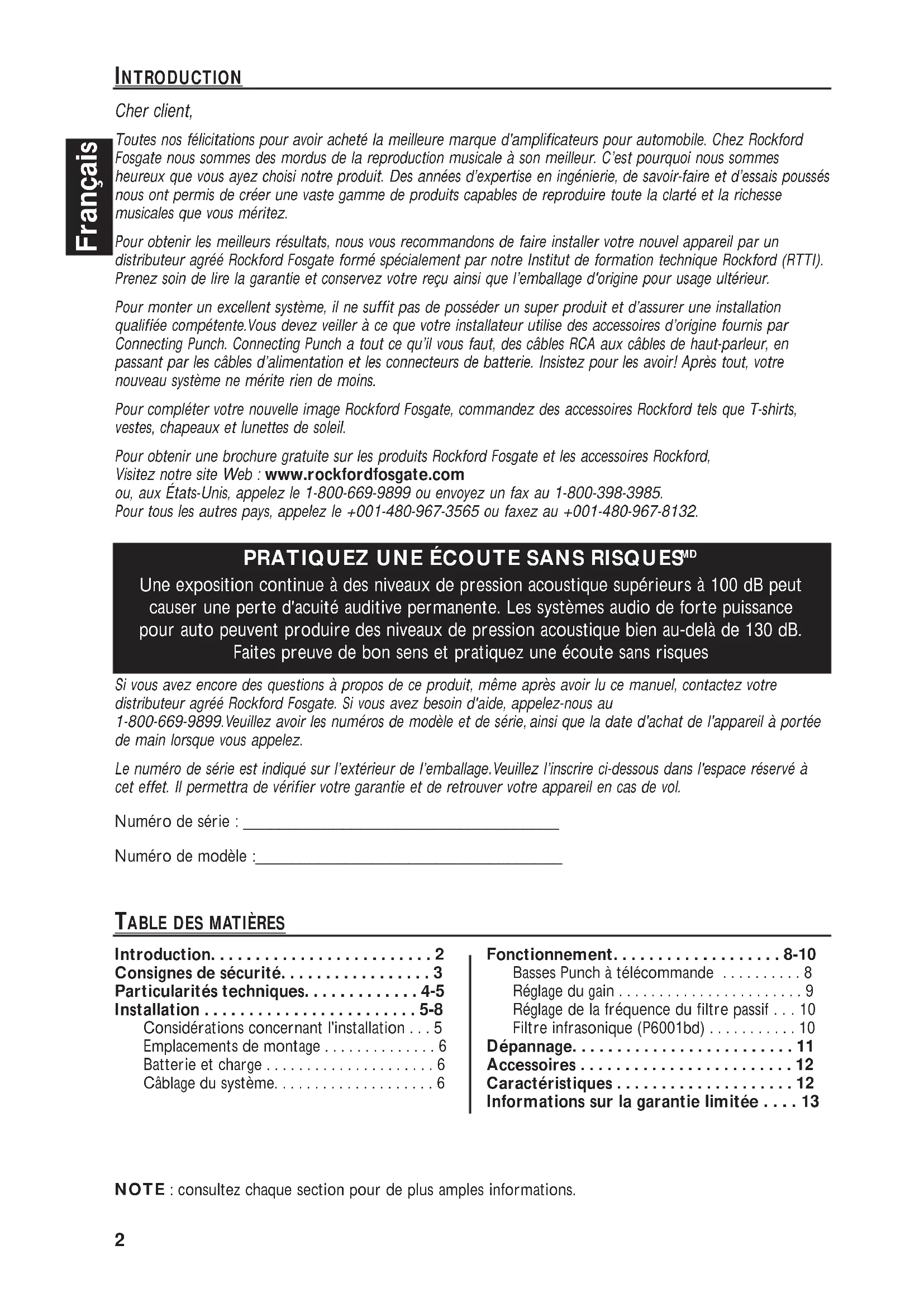

Toutes nos félicitations pour avoir acheté la meilleure marque d'amplificateurs pour automobile. Chez Rockford Fosgate nous sommes des mordus de la reproduction musicale à son meilleur. C'est pourquoi nous sommes heureux que vous ayez choisi notre produit. Des années d'expertise en ingénierie, de savoir-faire et d'essais poussés nous ont permis de créer une vaste gamme de produits capables de reproduire toute la clarté et la richesse musicales que vous méritez.

Pour obtenir les meilleurs résultats, nous vous recommandons de faire installer votre nouvel appareil par un distributeur agréé Rockford Fosgate formé spécialement par notre Institut de formation technique Rockford (RTTI). Prenez soin de votre garantie et conservez votre reçu ainsi que l'emballage d'origine pour usage ultérieur.

Pour monter un excellent système, il ne suffit pas de posséder un super produit et d'assurer une installation qualifiée compétente. Vous devez veiller à ce que votre installateur utilise des accessoires d'origine fournis par Connecting Punch. Connecting Punch a tout ce qu'il vous faut, des câbles RCA aux câbles de haut-parleur, en passant par les câbles d'alimentation et les connecteurs de batterie. Insistez pour les avoir! Après tout, votre nouveau système ne mérite rien de moins.

Pour compléter votre nouvelle image Rockford Fosgate, commandez des accessoires Rockford tels que T-shirts, vestes, chapeaux et lunettes de soleil.

Pour obtenir une brochure gratuite sur les produits Rockford Fosgate et les accessoires Rockford,

Visitez notre site Web: www.rockfordfosgate.com

ou, aux États-Unis, appelez le 1-800-669-9899 ou envoyez un fax au 1-800-398-3985.

Pour tous les autres pays, appelez le +001-480-967-3565 ou faxez au +001-480-967-8132.

Pratiquez une écoute sans risques

Une exposition continue à des niveaux de pression acoustique supérieurs à 100 dB peut causer une perte d'acuité auditive permanente. Les systèmes audio de forte puissance pour auto peuvent produire des niveaux de pression acoustique bien au-delà de 130 dB. Faites preuve de bon sens et pratiquez une écoute sans risques.

Si vous avez encore des questions à propos de ce produit, même après avoir lu ce manuel, contactez votre distributeur/agence Rockford Fosgate. Si vous avez besoin d'aide, appelez-nous au 1-800-669-9899. Veuillez avoir les numéros de modèle et de série, ainsi que la date d'achat de l'appareil à portée de main lorsque vous appelez.

Le numéro de série est indiqué sur l'extérieur de l'emballage. Veuillez l'inscrire ci-dessous dans l'espace réservé à cet effet. Il permettra de vérifier votre garantie et de retrouver votre appareil en cas de vol.

Numéro de série :

Numéro de modèle:

TABLE des matières

Introduction. 2

Consignes de sécurité. 3

Particularités techniques. 4-5

Installation 5-8

Considérations concernant l'installation... 5

Emplacements de montage 6

Batterie et charge 6

Cablage du système. 6

Fonctionnement. 8-10

Basses Punch à télécommande 8

Réglage du gain 9

Réglage de la fréquence du filtre passif... 10

Filtre infrasonique (P6001bd) 10

Dépannage. 11

Accessoires 12

Caractéristiques 12

Informations sur la garantie limitée 13

Avant de commencer

Bienvenue à Rockford Fosgate! Ce manuel vise à informer le propriétaire, le vendeur et l'installateur de l'appareil. Si vous désirez apprendre rapidement comment installer ce produit, consultez la section Installation du manuel. Reportez-vous à la Table des matières pour d'autres informations. Nous nous efforçons de faire en sorte que toutes les informations contenues dans ce manuel soient à jour. Mais comme nous améliorons constamment nos produits, nous nous réservons le droit de modifier ces informations sans aucun préavis.

Consignes de sécurité

Le symbole accompagnant le mot « AVENTISSEMENT » signale à l'utilisateur la présence d'instructions importantes. Le non-respect de ces instructions causera des blessures graves ou la mort.

Mise en GARDE

Le symbole accompagnant l'expression « MISE EN GARDE » signale à l'utilisateur la présence d'instructions importantes. Le non-respect de ces instructions peut causer des blessures ou endommager l'appareil.

MISE EN GARDE : pour éviter des blessures et ne pas endommager l'appareil, veuillez lire et suivre les instructions du manuel. Nous espérons que ce système vous procurera du plaisir et non des tracas.

MISE EN GARDE: si vous vous sentez incapable d'installer l'appareil vous-même, confiez la tâche à un technicien Rockford Fosgate qualifié.

MISE EN GARDE: avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'incendie ou de dommages à l'appareil.

Contenu DEL l'emballage

Un amplificateur mono Punch, modèle P3001 ou P6001bd

Manuel d'installation et d'utilisation

Kit de matériel de montage

Kit de télécommande de basses Punch avec cordon

Le kit de matériel inclus avec chaque amplificateur contient le matériel de montage nécessaire pour fixer l'ampli au véhicule.

Visitez notre site Web pour obtenir les dernières informations sur tous les produits Rockford.

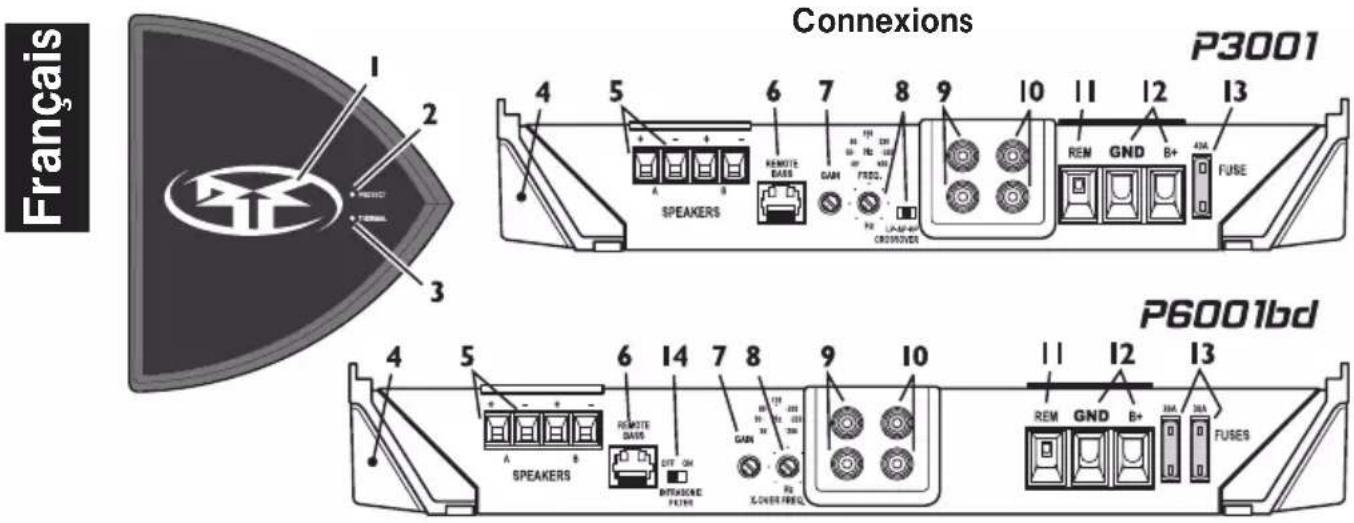

1. Logo RF tourbillon (au-dessus de l'appareil) - Le logo RF s'illumine lorsque l'appareil est allumé. Le « tourbillon » s'illumine en fonction du niveau du signal de sortie.
2. DEL de protection (au-dessus de l'appareil) - Cette DEL jaune s'illumine si un court-circuit ou une impédance trop basse est détectée au niveau des connexions de haut-parleur. L'ampli s'éteint automatiquement si cela se produit.
3. DEL thermique (au-dessus de l'appareil) - Cette DEL jaune s'illumine en cas de surchauffe de l'ampli. Si cela se produit, l'ampli s'éteint automatiquement pour refroidir.
4. Dissipateur thermique en aluminium coulé - Le dissipateur thermique en aluminium coulé de l'amplificateur Punch dissipe la chaleur générée par les circuits de l'amplificateur.
5. Bornes de haut-parleur - Les connecteurs de fil robustes nickelés (+ et -) acceptent des câbles de calibre 8 à 18 AWG. Les sorties de haut-parleur A et B sont câblées en parallèle à l'interne.
6. Télécommande de basses - Amplifie les signaux de basse fréquence de façon à couvrir le bruit de la route et vous en mettre plein les oreilles. Le bouton de télécommande de basses permet un réglage à bande étroite sur 45 Hz, réglable de 0 dB à +18 dB, et compte un EQ Punch pour éliminer le déplacement de fréquence produit par l'amplification. La connexion se fait à l'aide d'un câble RJ-45 et peut être effectuée de différentes façons de manière à permettre un accès facile. Une télécommande de basses Para-Punch en option permet d'ajouter un bouton de réglage de fréquence centrale au bouton de réglage d'amplification.
7. Commande de gain - La commande de gain d'entrée est préreglée de manière à correspondre à la sortie de la plupart des unités source. Elle peut être réglée en fonction d'une variété d'unités source.
8. Filtre variable (P3001) - Filtre de Butterworth intégré de 12 dB/octave pour modes passe-haut (HP), passe-tout (AP) ou passe-bas (LP), réglable de 40 à 400 Hz.
9. Filtre variable (P6001bd) - Les amplificateurs sont dotés d'un filtre de Butterworth intégré de 24 dB/octave dont le point de fréquence varie entre 35 Hz et 250 Hz. Le filtre est réglé sur passe-bas (LP)
10. Prises d'entrée RCA - Les prises RCA de norme industrielle permettent une connexion facile pour les entrées de signaux. Ils sont plaqués de nickel pour résister à la détérioration du signal due à l'effet de la corrosion.
11. Extension ampli RCA - L'extension ampli permet de connecter en guirlande un second ampli en évitant d'acheminer des câbles RCA supplémentaires de l'avant du véhicule vers l'emplacement de l'ampli arrière.
12. Borne REM - Le connecteur de fil robuste nickel en C accepte des cables de calibre 12 à 24 AWG. Cette borne permet d'allumer et déteindre à distance l'amplificateur lorsqu'un courant de +12V c. c. est envoyé.
13. Bornes d'alimentation - Les connexions d'alimentation et de masse sont nickelées et peuvent accueillir des cables de calibre allant jusqu'à 4 AWG.
14. Fusibles - Ces fusibles ATC sont facilement accessibles en cas de défaillance. Remplacez tous les fusibles par des fusibles de type et de capacité identiques. Voir les spécifications en ce qui concerne la capacité des fusibles.
15. Filtre infrasonique - Filtre passe-haut 28 Hz conçu pour empêcher la transmission, de l'ampli au subwoofer, des fréquences inférieures à la plage sonore. Par conséquent, cela améliore le rendement et la puissance du subwoofer.

INSTALLATION

Considerations concernant l'installation

Voici la liste d'outils requis pour l'installation :

Voltmètre-ohmmètre

Pince à dénuder

Pince à sertir

Coupe-fils

Tournevis à embout cruciforme n° 2

Clé de borne de batterie

Perceuse à main avec mèches assorties

Tube thermorétrécissable de 1/8 po de diamètre

Connecteurs assortis

Longueur adequate — Fil d'alimentation rouge

Longueur adequate — Fil d'allumage à distance

Longueur adéquate — Fil de masse noir

Cette section traite de points concernant le véhicule dont il faut tenir compte pour l'installation de votre nouvel ampli. Vous sauverez du temps en planifiant à l'avance la disposition du système et du câblage. Assurez-vous, entre autres, que chaque composant du système est facilement accessible pour les réglages.

MISE EN GARDE: si vous vous sentez incapable d'installer l'appareil vous-même, confiez la tâche à un technicien qualifié.

MISE EN GARDE: avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'incendie ou de dommages à l'appareil.

Avant de commencer l'installation, suivez ces règles toutes simples :

1. Prenez soin de bien lire et comprendre les instructions avant d'installer l'appareil.
2. Par mesure de sécurité, veuillez débrancher le fil négatif de la batterie avant de commencer l'installation.
3. Pour faciliter le montage, nous vous suggérons de dérouler tous les fils avant d'installer l'appareil.
4. Acheminez tous les câbles RCA de façon groupée, à l'écart des fils à courant élevé.
5. Utilisez des connecteurs de haute qualité pour assurer une installation fiable et minimiser la perte de signal ou de puissance.
6. Réfléchissez avant de pincer quoi que ce soit! Faites attention de ne pas couper ou pincer le réservoir d'essence, les conduites de carburant, de frein, hydrauliques ou de dépression, ou le câblage électrique lorsque vous travaillez sur un véhicule.
7. Ne faites jamais passer les fils sous le véhicule. Il vaut mieux les installer à l'intérieur du véhicule pour assurer une meilleure protection.
8. Évitez de faire passer les fils par dessus ou à travers des bords tranchants. Tout fil acheminé à travers du métal, un pare-feu en particulier, doit être protégé avec des bagues en caoutchouc ou plastique.
9. Protégez TOUJOURS la batterie et le circuit électrique des dommages potentiels à l'aide de fusibles. Installez un porte-fusible et un fusible appropriés sur le câble d'alimentation de +12 V à moins de 45,7 cm (18 po) de la borne de batterie.
10. Préparez la masse du châssis en gratant toute trace de peinture de la surface métallique afin d'assurer une bonne mise à la masse. Les connexions de masse doivent être aussi courtes que possible et toujours connectées à du métal soudé à la carrosserie ou au châssis du véhicule.

Compartment moteur

Ne montez jamais cet appareil dans le compartiment moteur. Cela entraînerait l'annulation de la garantie.

Montage dans le coffre

Un montage vertical de l'ampli assure un refroidissement adéquat.

Le montage de l'ampli sur le plancher du coffre assure un refroidissement optimal.

Le montage de l'ampli à l'envers, sur la tablette arrière, n'assure pas un refroidissement satisfaisant, nuit à la performance de l'ampli et est, par conséquent, fortement déconseillé.

Montage dans l'habitacle

Le montage de l'ampli dans l'habitacle passager est acceptable à condition qu'il reçoive suffisamment d'air pour se refroidir. Si vous comptez installer l'ampli sous le siège du véhicule, prévoyez un écartement d'au moins 2,54 cm (1 po) autour du dissipateur thermique de l'ampli.

Un écartement inférieur à cela n'assure pas un refroidissement satisfaisant, nuit à la performance de l'ampli et est, par conséquent, fortement déconseillé.

Batterie et CHARGE

Les amplificateurs exercent une charge accrue sur la batterie et le système de charge du véhicule. Nous vous conseillons de vérifier l'état de l'alternateur et de la batterie pour vous assurer que le système électrique puisse supporter la charge accrue de votre système stéréo. Les systèmes ELECTRIQUES ordinaires en bon état sont normalement capables de fournir sans problème la charge supplémentaire requise par les amplis Punch. Toutefois, la durée de vie de la batterie et de l'alternateur peut s'en trouver affectée légèrement. Pour maximiser la performance de votre ampli, nous vous suggérons d'utiliser une batterie à usage intensif et un condensateur de stockage d'énergie.

Câblage du système

MISE EN GARDE: si

Si vous ne vous sentez pas à l'aise pour effectuer vous-même le câblage de votre nouvel appareil, veuillez confier l'installation à votre distributeur/agréé Rockford Fosgate.

MISE EN GARDE:

Avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'incendie ou de dommages à l'appareil.

MISE EN GARDE : évitez de faire passer les fils d'alimentation près des câbles d'entrée de signaux faibles, de l'antenne, des câbles d'alimentation, des équipements ou faisceaux sensibles. Les fils d'alimentation transportent un courant élevé et peuvent conduire du bruit dans le système audio.

1. Planifiez l'acheminement des fils. Gardez les câbles RCA ensemble mais en les isolant des câbles d'alimentation de l'ampli et des autres accessoires automobiles de forte puissance, particulièrement les moteurs électriques, pour éviter que le signal audio ne subisse des interférences de bruit provenant de champs de rayonnement électriques. Si vous faites passer les fils par un pare-feu ou autre barrière métallique, protégez-les à l'aide de bagues en caoutchouc ou en plastique pour éviter les courts-circuits. Conservez

Toute la longueur des fils pour l'instant. Vous l'ajusterez plus tard.

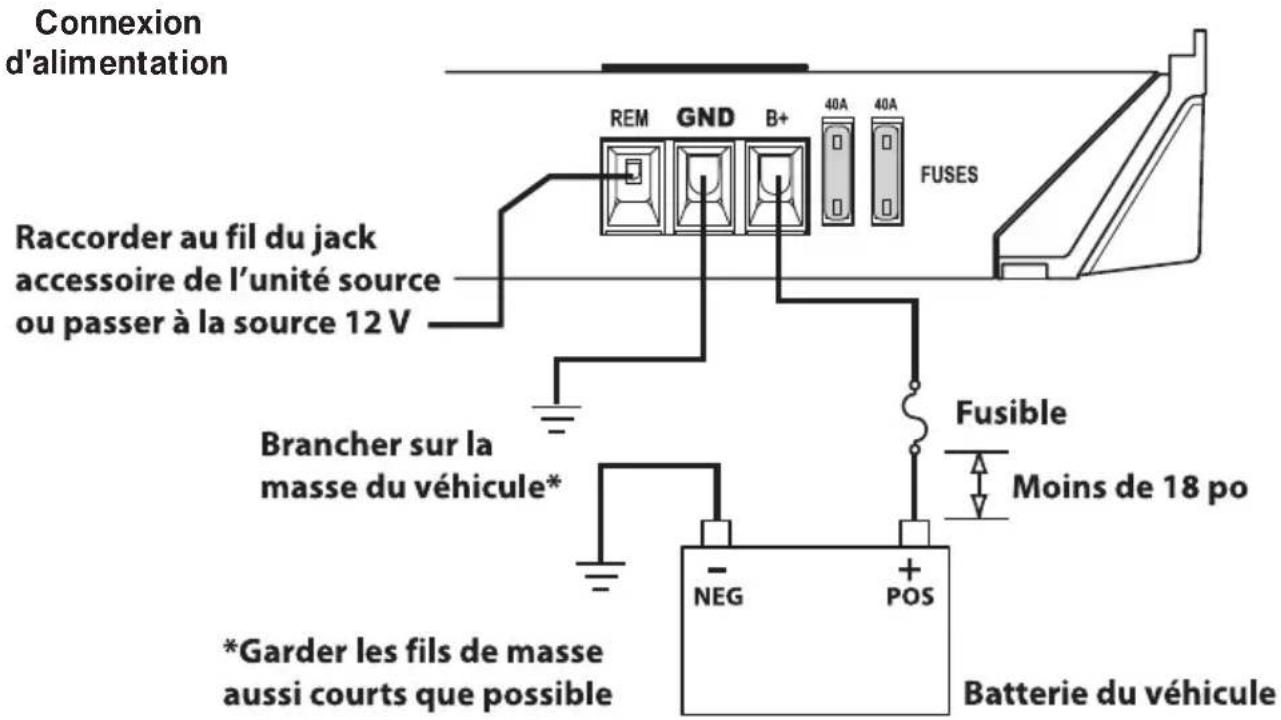

1. Préparez le fil ROUGE (cable d'alimentation) qui devra être relié à l'ampli en dénudant 5/8 po (1,6 cm) de son extrémité. Insérez la partie dénudée dans la borne B+, puis fixez le fil en vissant la vis sans tête.

REMARQUE: Le cable B+ DOIT compter un fusible à 18 po (45,7 cm) ou moins de la batterie du véhicule. Installez le porte-fusible sous le capot et assurez-vous que les connexions sont étanches.

1. Coupez le fil ROUGE (cable d'alimentation) à moins de 18 po (45,7 cm) de la batterie et épissez un portefusible en ligne. Voir les Spécifications en ce qui concerne la capacité du fusible à utiliser. N'INSTALLALLEZ PAS le fusible pour l'instant.

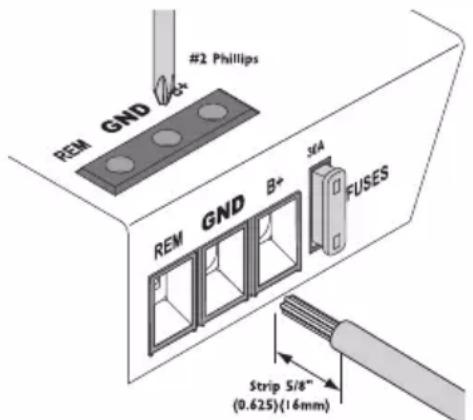

2. Dénudez 1/2 po de l'extrémité de batterie du câble d'alimentation et serrez une grosse cosse à anneau sur le câble. Connectez la cosse à la borne positive de la batterie. N'installez pas le fusible pour l'instant.
3. Préparez le fil NOIR (cable de mise à la masse) qui devra être relié à l'ampli en dénudant 5/8 po (1,6 cm) de son extrémité. Insérez la partie dénudée dans la borne GND, puis fixez le fil en vissant la vis sans tête. Préparez la masse du chassis en grattant toute trace de peinture de la surface métallique et en nettoyant soignement pour éliminer tout dépôt de saleté et de graisse. Dénudez l'autre extrémité du fil et fixez un connecteur en annexe. Fixez le cable au chassis à l'aide d'une vis non anodisé et une rondelle en étoile.

REMARQUE: Gardez le fil NOIR (masse) aussi court que possible. Toujours inférieur à 30 po (76,2 cm).

1. Préparez le fil d'activation REM qui devra être relié à l'ampli en dénudant 1,6 cm 5/8 po (1,6 cm) de son extrémité. Insérez la partie dénudée dans la borne REM, puis fixez le fil en vissant la vis sans tête. Connectez l'autre extrémité du fil REM à une source positive commutée de 12 volts. La tension commutée provient généralement du câble d'allumage d'ampli de la source audio. Si la source audio ne comporte pas une telle sortie, nous recommandons de raccorder un interrupteur mécanique en ligne avec une source de 12 volts pour activer l'ampli.
2. Montez solidement l'ampli sur le véhicule ou le rack d'ampli. Prenez soin de ne pas le fixer sur des panneaux en carton ou en plastique. Les vis pourraient en effet se décoller des panneaux sous l'effet des vibrations de la route ou des arrêts soudains du véhicule.

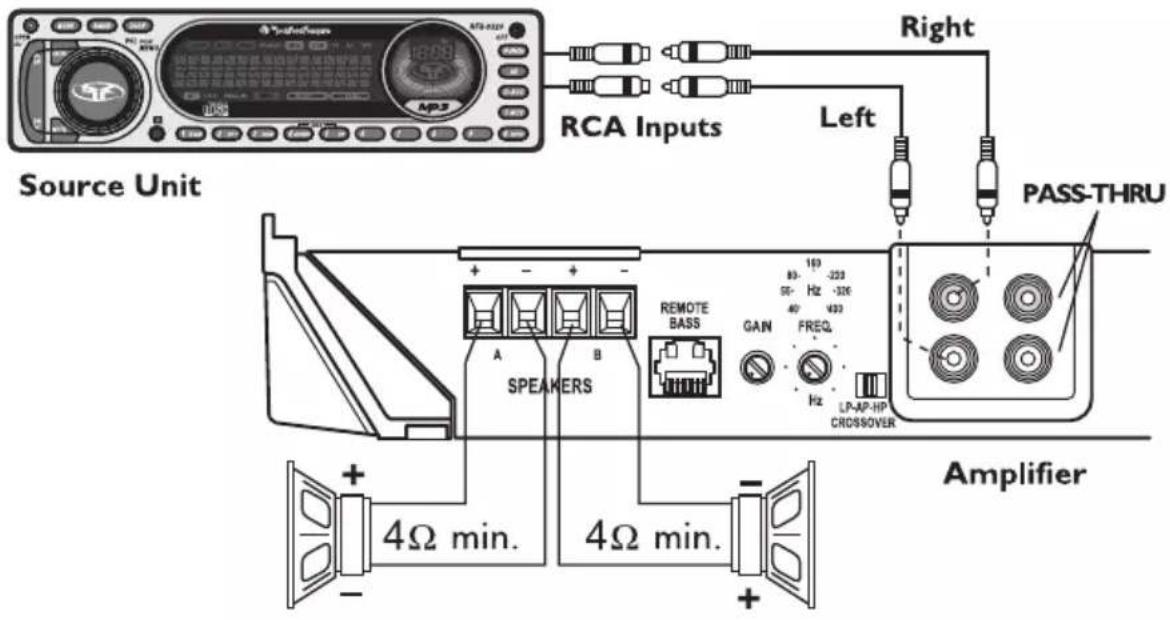

3. Connectez le signal à l'ampli en branchant les câbles RCA dans les prises d'entrée de l'ampli.9. Connectez les haut-parleurs : dénudez les fils des haut-parleurs de 1/2 po et insérez la partie dénudée dans la borne du haut-parleur, puis serrez la vis sans tête pour fixer le tout. Veillez à respecter la polarité des haut-parleurs. NE mettez PAS les fils de haut-parleur à la masse sur le chassis car cela pourrait causer un fonctionnement instable.
4. Effectuez une vérification finale du câblage pour vous assurer que toutes les connexions sont bien faites. Vérifiez toutes les connexions d'alimentation et de mise à la masse en vue de fils effilochés et de connexions desserrées pouvant causer des problèmes. Installez le fusible en ligne près de la connexion de la batterie.

REMARQUE: vérifiez les polarités de signal à l'aide des schémas.

MISE EN GARDE : Ces amplificateurs ne sont pas recommandés pour des charges d'impédance inférieures à 2 Ω

Connexion à 2 haut-parleurs

Connexion à 1 haut-parleur

Montage et installation

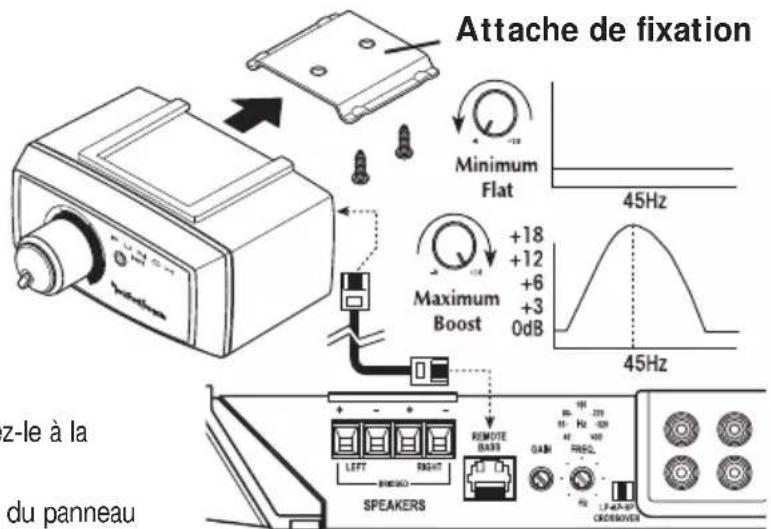

1. Trouvez un bon emplacement offrant un accès facile à l'appareil de télécommande.

REMARQUE : Vous pouvez monter l'appareil de différentes façons. Retirez le boîtier arrêté en insérant un petit tournevis à tête plate dans le trou allongé à l'arrière. Le boîtier peut être installé avec la languette de montage vers le haut ou vers le bas, ou laissé de côté pour une installation dans le panneau.

1. Acheminez le câble de la télécommande et branchez-le à l'ampli.

Installation sur le panneau extérieur

1. Servez-vous des vis fournies pour installer l'attache de fixation.
2. Glissez la télécommande sur l'attache de fixation jusqu'à ce qu'elle se mette en place d'un clic.
3. Branchez le câble à la télécommande.

Installation dans le panneau

1. Découpez un trou de 2 po x 7/8 po (5 cm x 2,2 cm) dans le panneau, avec une épaisseur de panneau de 3/8 po (0,9 cm) maximum. Assurez-vous qu'il y a suffisamment d'espace dans la zone du panneau pour permettre une connexion.
2. Faites passer le câble par le trou et branchez-le à la télécommande.
3. Enfoncez la télécommande dans la découverte du panneau jusqu'à ce qu'elle se mette en place d'un clic.

Fonctionnement

1. Tournez dans le sens des aiguilles d'une montre pour amplifier les basses fréquences de l'ampli.

MISE EN GARDE : Une forte amplification peut produire un excès de mouvement de la membrane, ce qui peut l'endommager.

REMARQUE: Une télécommande de basses Para-Punch en option permet d'ajouter un bouton de réglage de fréquence centrale au bouton de réglage d'amplification.

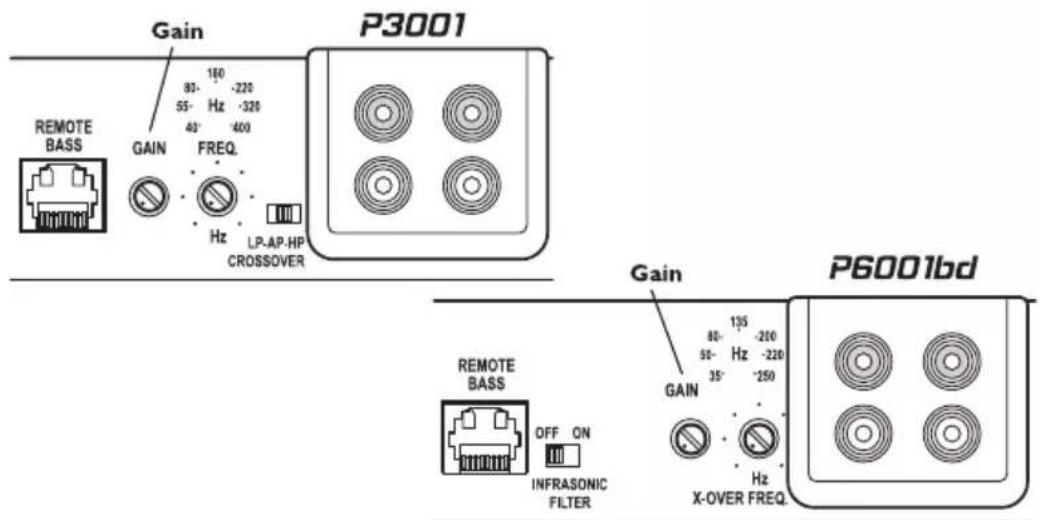

Réglage du GAIN

Pour régler le gain, tournez le bouton de gain de l'ampli vers son niveau le plus bas (sens anti-horaire). Augmentez le volume de la source audio jusqu'à produire une distorsion audible, puis baissez-le jusqu'à ce que la distorsion devienne inaudible. Cela correspond généralement au maximum du volume sur la plupart des unités source. Augmentez ensuite le gain de l'ampli jusqu'à ce que le volume soit ajusté. Les sources audio Rockford Fosgate ne produisent pas de distorsion, vous pouvez donc mettre le volume au maximum.

REMARQUE: Mettez le gain au minimum pour assurer le meilleur rapport signal/bruit et la meilleure gamme dynamique. Pour la plupart des utilisateurs, un réglage au milieu assure un niveau de gain et de volume ajustat.

Mise en GARDE :

Évitez de régler le gain de l'ampli trop haut car cela entraîne une augmentation significative du bruit et des distorsions.

REMARQUE: pour un réglage plus approfondi, communiquez avec le support technique de Rockford.

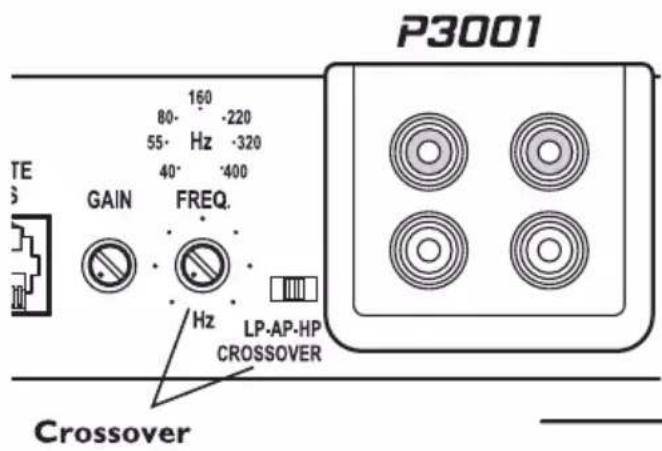

Réglage de la frequency du filtre PASSIF (P3001)

Lorsque le selecteur est en position HP, l'amplificateur est en mode passe-haut, ce qui laisse les fréquences situées au-dessus du point de coupure, réglable de 40 à 400 Hz.

Lorsque le selecteur est en position AP, l'amplificateur est en mode passe-tout, ce qui empêche tout filtrage et laisse passer toutes les fréquences.

Lorsque le selecteur est en position LP, l'amplificateur est en mode passe-bas, ce qui laisse les fréquences situées au-dessous du point de coupure, réglable de 40 à 400 Hz.

Baissez complètement le niveau du filtré. Le système audio étant en fonctionnement, augmentez le niveau du filtré graduellement jusqu'à atteindre le point de fréquence voulu.

Réglage de la frequency du filtre PASSIF (P6001BD)

La fréquence du filtré peut être ajustée de 35 à 250 Hz. Le filtré est réglé sur un fonctionnement en mode LP (passe-bas) uniquement.

Baissez complètement le niveau du filtré. Le système audio étant en fonctionnement, augmentez le niveau du filtre graduellement jusqu'à atteindre le point de fréquence voulu.

Filtre infrasonique (P6001BD)

Lorsque l'interrupteur est mis sur « ON », le filtre infrasonique 28 Hz est activé et limite les basses fréquences transmises au haut-parleur de graves. Réglez-le selon votre goût en écoutant le système d'une façon puis de l'autre.

REMARQUE: Nous recommandons d'employer le filtré infrasonique en cas d'utilisation de haut-parleurs de graves de petit diamètre avec cet ampli.

Fréquence de croisement

REMARQUE: si vous éprouvez des difficultés après l'installation, appliquez les procédures de dépannage ci-dessous.

Procedure 1 : vérifiez que les connexions de l'ampli sont bien mises.

Vérifiez que le voyant POWER (logo RF tourbillon) est allumé. Si c'est le cas, passez à l'étape 3, sinon poursuivez.

1. Vérifiez le fusible en ligne du câble positif de batterie. Effectuez un remplacement au besoin.
2. Vérifiez les fusibles de l'ampli. Effectuez un remplacement au besoin.
3. Vérifiez que la connexion de mise à la masse est branchée à une surface métallique propre du châssis du véhicule. Procédez à une réparation ou un remplacement si nécessaire.
4. Vérifiez la présence d'un courant de 10,5 à 15,5 volts au niveau de la borne positive de la batterie et du câble d'allumage à distance. Vérifiez la qualité des connexions des deux câbles au niveau de l'ampli, de la stéréo, de la batterie et du portefusible. Procédez à une réparation ou un remplacement si nécessaire.

Procedure 2: Le voyant de protection ou thermique est allumé.

1. Si le voyant de protection est activé, cela indique la présence possible d'un court-circuit dans les connexions de haut-parleur. Vérifiez si les connexions des haut-parleurs sont bonnes et servez-vous d'un ohm-mètre pour voir s'il y a des courts-circuits dans le câblage des haut-parleurs. Le voyant de protection peut s'allumer si l'impédance de haut-parleur est trop BASSE.
2. Si le voyant thermique est allumé, cela indique généralement que l'ampli fonctionne à très forte puissance alors que la circulation d'air autour de l'ampli est inadéquate. Eteignez le système et laissez-le refroidir. Vérifiez que l'impédance de haut-parleur est bonne. Refaites le câblage au besoin. Le voyant thermique peut également s'allumer si la tension de la batterie est faible. Vérifiez que le système de charge du véhicule assure une tension adéquate. Si les procédures précédentes ne suffisent pas à résoudre le problème, il se peut qu'il y ait une anomalie dans l'ampli. Dans ce cas, appelez le service à la clientèle.

Procedure 3: vérifiez la sortie audio de l'ampli.

1. Vérifiez que les connexions d'entrée RCA sont bonnes au niveau de la stéréo et de l'ampli. Vérifiez s'il y a des problèmes de torsion ou d'épissure tout le long des câbles, etc. Testez la présence de courant c.a. au niveau des entrées RCA lorsque la stéréo est allumée. Procédez à une réparation ou un remplacement si nécessaire.
2. Débranche l'entrée RCA de l'ampli. Branchez l'entrée RCA de la stéréo test directement à l'entrée de l'ampli.

Procedure 4 : vérifiez l'ampli si un crépitement se produit lorsque vous l'allumez.

1. Débranchez le signal d'entrée reçu par l'ampli, puis allumez et éteignez l'ampli.
2. Si le bruit disparaît, connectez le fil REM de l'ampli à la source audio avec un module d'allumage temporisé.

1. Utilisez une source de 12 Volts différente pour le fil REM de l'ampli (p. ex., directement de la batterie).
2. Si le bruit disparaît, utilisez un relais pour isoler l'ampli du signal de bruit du démarrage.

Procedure 5: vérifiez l'ampli si un bruit de moteur excessif se produit.

1. Acheminez tous les fils de signal (RCA, câbles de haut-parleur) à l'écart des fils d'alimentation ou de masse.

1. Contournez tous les composants électriques situés entre la stéreo et l'ampli. Connectez la stéreo directement à l'entrée de l'ampli. Si le bruit disparait, l'unité contournée est la cause du bruit.

1. Retirez les fils de masse de tous les composants électriques. Branchez de nouveau les fils à la masse, mais à des emplacements différents. Vérifiez que ceux-ci sont propres, que le métal est brillant sans trace de peinture, ni rouille, etc.

1. Ajoutez un deuxième fil de masse allant de la borne négative de la batterie au métal du chassis ou au bloc-moteur du véhicule.

1. Faites effectuer par tout mécanicien un essai de charge au niveau de l'alternateur et de la batterie. Vérifiez que le circuit électrique du véhicule fonctionne correctement, notamment le distributeur, les bougies et leurs câbles, le régulateur de tension, etc.

Condensateurs PUNCH

Maintenez la puissance nécessaire pour votre ampli PUNCH.

Kits d'installation PUNCH

Divers kits d'installation sont disponibles pour vous permettre d'installer votre ampli Punch comme un professionnel.

Télécommande de basses para-punch

Celle-ci permet d'ajouter un bouton de réglage de fréquence centrale au bouton de réglage d'amplification.

Reportez-vous à notre site Web pour d'autres accessoires vous permettant de tirer profit pleinement de votre système.

www.rockfordfosgate.com

MODELE - PUNCH P3001 P6001BD

Puissance nominale en continu (RMS) - Mesurée à 14,4 V (batterie)

Charge de 4 mono 150 watts x 4 300 watts x 4

Charge de 2 mono 300 watts x 4 600 watts x 4

Dimensions : Hauteur 6,09 cm

Largeur 27,94 cm 27,94 cm

Longueur 29,72 cm 34,80 cm

Capacité du fusible de l'ampli (1) 40A / ATC (2) 30A / ATC

(ampères/type)

Capacité du fusible de la batterie 40A 60A

(Ampères) externe (non fourni)

Rapport signal/bruit >80 dB(A) @ 2 Volts RMS

Pente d'atténuation du filtre

Fréquence du filtre (P3001)

Fréquence du filtre (P6001bd)

Réponse en fréquence (P3001)

Réponse en fréquence (P6001bd)

Bande passante (P3001) de 20 Hz à 200 kHz ±3 dB

Vitesse de balayage

Distorsion IM (IHF)

Plage de réglage de tension de signal

Protection (P3001)

Protection (P6001bd)

Égalisation (basses Punch 45 Hz)

Impédance d'entrée

Filtre infrasonique (P6001bd)

12 dB/octave Butterworth

variable de 40 à 400 Hz

LP (passe-bas) variable de 35 Hz à 250 Hz

de 20 Hz à 20 kHz ± 0,5 dB

de 20 Hz à 250 Hz ± 3 dB

30V / S

<0.05%

Variable de 150mV à 4V (entrée RCA)

NOMAD - Un circuit de protection de sortie par calculateur analogique interne limite la puissance en cas de surcharge, et offre aussi une protection contre les court-circuits. Un interrupteur thermique éteint l'amplificateur en cas de surchauffe.

Le dispositif de protection de court-circuit arrête l'ampli en cas de détection d'une impédance trop basse ou d'un court-circuit au niveau des câbles de haut-parleur. Un interrupteur thermique éteint l'amplificateur en cas de surchauffe.

variable de 0 à +18 dB, à 45 Hz

10 k-ohms

Selectable 12 dB/octave, -3 dB @ 28 Hz

Ces spécifications sont conformes à la norme CEA-2006 portant sur la puissance des amplificateurs

Les spécifications sont sujettes à changements sans préavis

Rockford Corporation offre une garantie limitée sur les produits Rockford Fosgate selon les termes suivants :

Durée de la garantie

Sources audio, haut-parleurs, processeurs de signaux et amplificateurs PUNCH — 1 an

Amplificateurs POWER — 2 ans Amplificateurs Type RF — 3 ans

Tout produit remis à neuf en usine — 90 jours (réçu obligatoire)

Couverture

Cette garantie s'applique uniquement aux produits Rockford Fosgate vendus à des consommateurs par des distributeurs agréés Rockford Fosgate, aux États-Unis d'Amérique et leurs territoires. Les produits achetés par des consommateurs auprès d'un distributeur agréé Rockford Fosgate, dans un autre pays, sont couverts par le distributeur de ce pays et non par Rockford Corporation.

Quist couvert?

Cette garantie s'applique uniquement à l'acheteur initial du produit Rockford acheté aux États-Unis auprès d'un distributeur agréé Rockford Fosgate. Afin de bénéficier du service de garantie, l'acheteur doit fournir à Rockford une copie du reçu indiquant le nom du client, le nom du distributeur, le produit acheté et la date d'achat.

Les produits jugés défectueux durant la période de garantie seront réparés ou remplacés (par un produit jugé équivalent) au choix de Rockford.

Non-couverture

1. Dommages pour cause d'accident, d'abus, de mauvaise utilisation, d'eau, de vol, de transport
2. Coûts et frais relatifs au retrait ou à la réinstallation du produit
3. Service effectué par quelqu'un d'autres que Rockford Fosgate ou un centre de service autorisé Rockford Fosgate 4. Tout produit dont le numéro de série a été oblitéré, altéré ou enlevé
4. Dommages suivants infligés à d'autres composants 6. Tout produit acheté en dehors des États-Unis 7. Tout produit qui n'a pas été acheté auprès d'un distributeur agréé Rockford Fosgate

Limitations des garanties implicites

Toute garantie implicite, y compris toute garantie d'adéquation à un usage particulier et de commercialité, est limitée dans le temps à la période de la garantie expresse énoncée ci-dessus. Certaines juridictions ne permettent pas de limitation sur la durée des garanties implicites. En conséquence, l'exclusion ci-dessus peut ne pas vous être applicable. Aucune personne n'est autorisée à assumer une quelconque autre responsabilité au nom de Rockford Fosgate relative à la vente de ce produit.

Pour l'obtention de service

Contactez le distributeur agréé Rockford Fosgate qui vous a vendu ce produit.

Si vous avez besoin d'aide, appelez le service à la clientèle Rockford au 1-800-669-9899. Vous devez obtenir un numéro d'autorisation de retour de marchandise (RA#) avant de renvoyer le produit à Rockford Fosgate. La responsabilité de l'envoi du produit à Rockford vous incombe entièrement.

Garantie de l'union européenne

Ce produit est conforme aux exigences de garantie actuelles de l'UE. Voir votre distributeur agréé pour plus de détails.

Destinataires : Électroniques

Filtre subsonique (P6001bd)

variable de 0dB à +18dB @ 45Hz

10k ohm
