M2A.490 - Autoradio Macrom - Notice d'utilisation et mode d'emploi gratuit

Marque	Macrom
Modèle	M2A.490
Type de produit	Amplificateur audio 4 canaux pour autoradio
Nombre de canaux	4
Alimentation	12V DC (batterie voiture)
Impédance de sortie minimale	2 ohms
Fréquence de coupure réglable	30 Hz - 600 Hz
Entrées audio	Low level (RCA) et High level (haut-parleur)
Sorties haut-parleurs	4 canaux configurables (4CH, 3CH, DUAL, ST)
Commande de gain	Oui, réglable
Commutateur d'entrée	RCA / haut niveau
Commutateur de sortie	Sélection de configuration
Fusible externe recommandé	Oui (non inclus)
Connexion alimentation	+12V batterie, masse au châssis
Nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Utiliser un fusible approprié pour protéger l'installation

FOIRE AUX QUESTIONS - M2A.490 Macrom

Comment brancher l'amplificateur sur la batterie ?

Reliez le positif (+12V) directement à la batterie de la voiture et le négatif au châssis, le plus près possible de l'amplificateur. Insérez un fusible d'ampérage approprié sur le câble positif pour protéger le système.

Quelle est l'impédance minimale des enceintes ?

L'impédance acceptable minimale est de 2 ohms. Il est possible d'utiliser deux enceintes de 4 ohms ou 2 ohms en parallèle, ou une seule enceinte de 4 ohms. L'utilisation d'une charge de 2 ohms seule n'est pas recommandée pour chaque canal.

Comment régler le gain de l'amplificateur ?

Ajustez la commande de gain en fonction du niveau audio de la source. Tournez-la progressivement jusqu'à obtenir le niveau souhaité sans distorsion. Commencez avec un réglage bas et augmentez lentement.

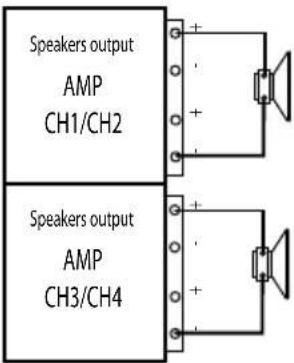

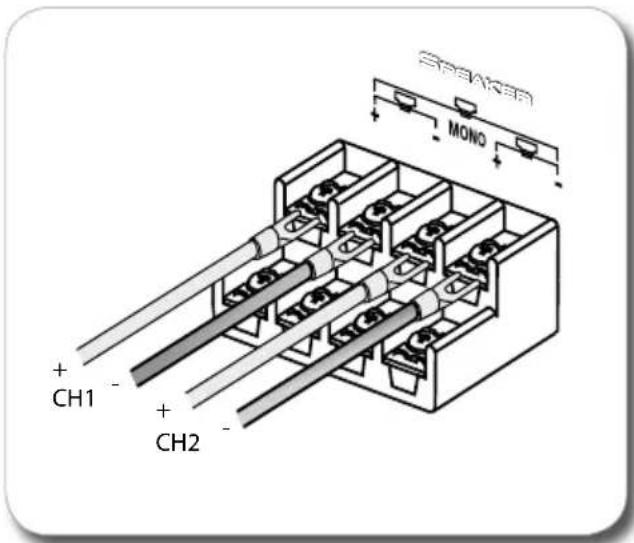

Comment configurer les sorties pour 4 enceintes ?

Utilisez la configuration 4CH. Branchez chaque enceinte sur les sorties CH1/CH2 et CH3/CH4 en respectant les polarités. Assurez-vous que les interrupteurs SWITCH INPUT et SWITCH OUTPUT sont réglés sur la position appropriée pour 4 canaux.

Puis-je utiliser des enceintes de 2 ohms ?

Oui, l'amplificateur accepte une impédance minimale de 2 ohms. Cependant, pour une configuration à 3 canaux (3CH), une seule sortie doit être en 4 ohms uniquement. Consultez le tableau de configuration des haut-parleurs.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez d'abord la connexion d'alimentation : le +12V doit être connecté à la batterie et la masse au châssis. Assurez-vous que le fusible est intact et que l'autoradio envoie un signal de télécommande (REM) si nécessaire. Contrôlez également les connexions d'entrée.

Comment raccorder le signal audio d'un autoradio ?

Vous pouvez utiliser soit les entrées Low level (RCA) si votre autoradio possède des sorties RCA, soit les entrées High level en reliant directement les fils des haut-parleurs de l'autoradio à l'entrée haut niveau de l'amplificateur. Utilisez le commutateur INPUT pour sélectionner le type d'entrée.

À quoi sert le réglage de la fréquence de coupure ?

Le réglage de la fréquence de coupure (crossover) permet de sélectionner la fréquence à partir de laquelle les aigus ou les graves sont filtrés. Il est réglable de 30 à 600 Hz et permet d'adapter l'amplificateur à différents types d'enceintes (subwoofer, médium, etc.).

Comment protéger l'amplificateur avec un fusible ?

Insérez un fusible d'ampérage proportionné sur le câble d'alimentation positif, entre la batterie et l'amplificateur, le plus près possible de la batterie. Le fusible protège le système en cas de court-circuit ou de surcharge.

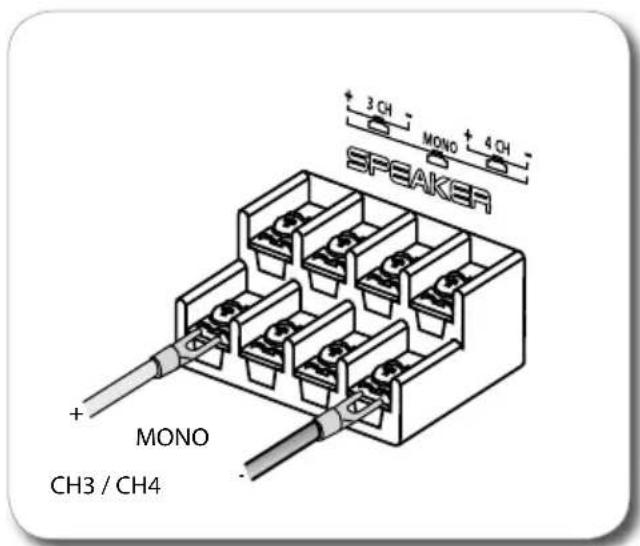

Puis-je utiliser une seule enceinte en mode 2 canaux ?

Oui, en configuration DUAL Channel Output, vous pouvez utiliser une seule enceinte de 4 ohms sur chaque canal. Assurez-vous que l'impédance totale ne descende pas en dessous de 2 ohms et que les commutateurs sont réglés correctement.

MODE D'EMPLOI M2A.490 Macrom

(FR) Relier l'output Audio provenant de l'autoradio, au input Low level de l'amplifi cateur.

(FR) Reliez venir produit par haut-parleurs de la radio de voiture, dedans à l'entrée de niveau élevé de l'amplifi cateur.

(FR) Ajustez la commande de gain, selon le rendement de niveau audio.

(FR) Relier l'output Audio provenant de l'autoradio, au input Low level de l'amplifi cateur.

(FR) La fréquence de coupe est sélectionnable entre 30 à 600 hertz.
(IT) La frequenza di taglio è selezionabile fra 30 a 600 Hz.
(D) Die Schnittfrequenz ist zwischen 30 bis 600 Hz.
(SP) La frecuencia del corte es seleccionable entre 30 a 600 hertzios.

(Eng) Loudspeakers configuration in function of the Inputs and Set up.
(FR) Confi guration de haut-parleurs en fonction des entrées et de l'installation.
(IT) Confi gurazione altoparlanti in funzione degli ingressi e Set up.
(D) Lautsprecherkonfi guration in Abhängigkeit von den Eingängen und aufgestellt.
(SP) Confi guración de los altavoces en la función de las entradas e instalada.

	RCA INPUT		SWITCH INPUT		SWITCH OUTPUT		SPEAKER OUTPUT CONFIGURATION
	CH1/CH2	CH3/CH3	4CH	2CH	ST	DUAL
4 Channel Output	*	*	*		*		[8G] 4 or 2 ohm 4 or 2 ohm 4 or 2 ohm 4 or 2 ohm
	*			*	*
3 Channel Output	*	*	*		*		[8C] 4 or 2 ohm 4 or 2 ohm 4 ohm ONLY
	*			*	*
DUAL Channel Output	*			*		*	4 ohm ONLY 4 ohm ONLY

(Eng) Minimal acceptable Impedance 2 ohm. To adhere itself to the illustrations for the connections.
(FR) Impédance acceptable minimale 2 ohms. Pour s'adhérer aux illustrations pour les raccordements.
(IT) Minima Impedenza accettabile 2 ohm. Attenersi alle illustrazioni per i collegamenti
(D) Minimaler annehmbarer Widerstand 2 Ohm. Sich die Abbildungen für die Anschlüsse befolgen.
(SP) Impedancia aceptable mínima 2 ohmios. Para adherirse a las ilustraciones para las conexiones.

Two 4ohm or 2ohm speakers

OK

One 4 ohm speaker

OK

(Eng) Minimal acceptable Impedance 2 ohm. To adhere itself to the illustrations for the connections.
(FR) Impédance acceptable minimale 2 ohms. Pour s'adhérer aux illustrations pour les raccordements.
(IT) Minima Impedenza accettabile 2 ohm. Attenersi alle illustrazioni per i collegamenti
(D) Minimaler annehmbarer Widerstand 2 Ohm. Sich die Abbildungen für die Anschlüsse befolgen.
(SP) Impedancia aceptable mínima 2 ohmios. Para adherirse a las ilustraciones para las conexiones.

Two 4ohm or 2ohm speakers

OK

One 4 ohm speaker

OK

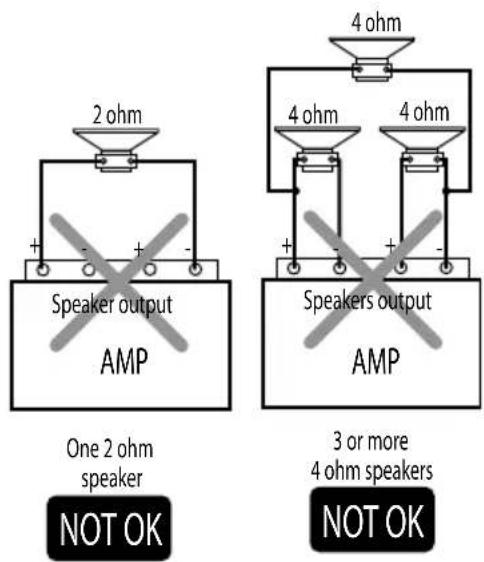

One 2 ohm speaker

NOT OK

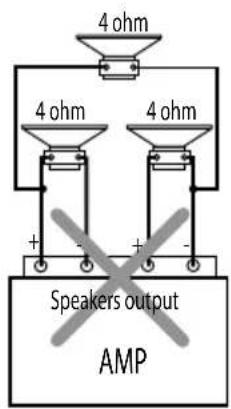

3 or more 4 ohm speakers

NOT OK

Power connection

(FR) Reliez le positif (+12V) directement à la batterie de la voiture. Pour s'assurer soi-même pour insérer un fusible d'àampérage proportionné dans l'ordre protégez le système.

Reliez le négatif dedans au châssis de voiture, fin comme possible à l'amplifi cateur.
