Caractéristiques	Détails
Type de produit	Lecteur DVD portable
Écran	Écran LCD de 7 pouces
Formats supportés	DVD, CD, MP3, JPEG
Connectivité	Sortie AV, prise casque
Autonomie de la batterie	Environ 2-3 heures
Dimensions	Environ 20 x 15 x 4 cm
Poids	Environ 1 kg
Utilisation	Idéal pour les voyages, fonctionne sur secteur ou batterie
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à des températures extrêmes, éviter les chocs
Informations générales	Vérifier la compatibilité des formats avant utilisation

FOIRE AUX QUESTIONS - PDVS7110 MPMAN

Comment allumer le MPMAN PDVS7110 ?

Pour allumer le MPMAN PDVS7110, appuyez et maintenez enfoncé le bouton 'Power' situé sur le côté de l'appareil jusqu'à ce que l'écran s'illumine.

Pourquoi mon lecteur DVD portable ne lit pas le disque ?

Assurez-vous que le disque est propre et exempt de rayures. Vérifiez également que le format du disque est compatible avec le MPMAN PDVS7110 (DVD, CD, MP3, etc.).

Comment charger la batterie du MPMAN PDVS7110 ?

Connectez le chargeur fourni à la prise d'alimentation du lecteur et à une prise murale. La LED de charge s'allumera pour indiquer que l'appareil est en train de charger.

Que faire si l'écran reste noir ?

Vérifiez que l'appareil est bien allumé. Si l'écran reste noir, essayez de réinitialiser l'appareil en le débranchant et en le rebranchant après quelques minutes.

Puis-je utiliser des écouteurs avec le MPMAN PDVS7110 ?

Oui, vous pouvez connecter des écouteurs via la prise jack 3,5 mm située sur le côté de l'appareil.

Comment changer la langue des sous-titres ?

Pendant la lecture d'un film, appuyez sur le bouton 'Subtitle' pour changer la langue des sous-titres, si plusieurs options sont disponibles sur le disque.

Le lecteur ne s'allume pas, que faire ?

Vérifiez si la batterie est chargée. Si le problème persiste, essayez d'utiliser le lecteur avec l'alimentation secteur pour voir si le problème vient de la batterie.

Comment régler le volume ?

Pour régler le volume, utilisez les boutons '+' et '-' situés sur le côté de l'appareil pendant la lecture.

Le lecteur ne reconnaît pas le format de fichier, que faire ?

Assurez-vous que le format de fichier est pris en charge par le MPMAN PDVS7110. Les formats courants incluent AVI, MP4, et MP3. Consultez le manuel pour la liste complète des formats compatibles.

Est-ce que je peux lire des vidéos depuis une clé USB ?

Oui, vous pouvez lire des vidéos depuis une clé USB en la branchant dans le port USB du lecteur, tant que les fichiers sont dans un format compatible.

MODE D'EMPLOI PDVS7110 MPMAN

Veuillez lire attentivement le présent manuel d'utilisation afin d'utiliser correctement l'appareil, et conservez-le pour pouvoir le consulter ultérieurement

Sommaire

Consignes de sécurité importantes ....1

Illustration des panneaux ....2 Branchement USB 2

Télécommande 3

Branchement à un téléviseur ....4

Lecture MP3/WMA/MPEG4 4

LECTURE DE CD D'IMAGES ....5 PARAMÉTRAGE DU SYSTÈME ....6

Dépannage 7

Spécifications 8

Autre 8

Consignes de sécurité importantes

* Avertissement : Pour réduire les risques d'électrocution, ne retirez pas le capot ou l'arrière. L'utilisateur ne peut changer aucun élément à l'intérieur. Confiez l'entretien à un personnel qualifié.

* Avertissement : Pour éviter les risques d'incendie et d'électrocution, n'exposez pas cet appareil à la pluie ni à l'humidité.

* Le cadre adaptateur et photo numérique ne doit pas être exposé à des projections d'eau et

* Maitenez l'appareil à l'abri de la lumière solaire directe et des sources de chaleur comme les raciateurs et poèles.

* N'obstruez pas les orifices d'aération. Les fentes et ouvertures de l'appareil servent à la ventilation. Ces ouvertures ne doivent jamais être bloquées en posant l'appareil sur un coussin, un canapé ou autre surface simillaire.

* Ne placez pas l'appareil sur un chariol, support, trépied, crochet ou une table instable. Il pourrait tomber, et donc être endommagé ou entraîner des blessures.

* Ne placez aucun objet lourd ou acéré sur le panneau LCD ou le cadre.

* N'utilisez que l'adaptateur électrique inclus avec l'appareil. L'utilisation de tout autre adaptateur annulera la garantie.

* Coupez l'alimentation lorsque l'appareil n'est pas utilisé.

* Respectez l'environnement quand vous vous débarrassez des piles usées.

* AVERTISSEMENT : Les piles (batteries de piles du paquet de piles) ne doivent pas être exposées à une chaleur excessive comme la lumière solaire, le feu. ou autre.

* AVERTISSEMENT : Une pression acoustique excessive par les écouteurs/casques peut sevrant des pertes de liquidation.

* AVERTISSEMENT : N'utilisez que les accessoires spécifiés fournis par le fabricant. L'appareil est foumi avec un adaptateur CA, utilisé comme dispositif de déconnexion, qui doit pouvoir être utilisé à tout moment.

Attention : Danger d'explosion si la batterie est mai remplacée. Ne remplacer qu'avec une batterie identique ou de type équivalent (batterie au lithium).

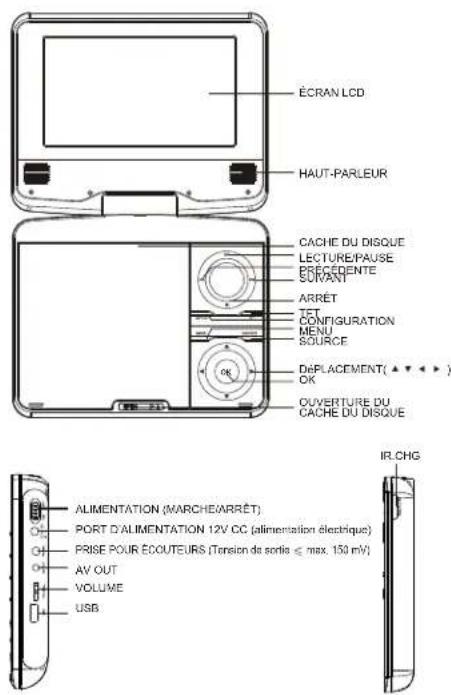

ÉCRAN LCD HAUT-PARLEUR CACHE DU DISQUE LECTURE/PAUSE FRECEDENTE SUMAYI ARRÊT CONFIGURATION MENU SOURCE DéPLACEMENT(▲▼▼▼) OK OUVERTURE DU CACHE DU DISQUE ALIMENTATION (MARCHE/ARRÊT) PORT D'ALIMENTATION 12V CC (alimentation électrique) PRISE POUR ÉCOUTEURS (Tension du sortis ≤ max. 150 mV) AV OUT VOLUME USB IR.CHG

Appuyez sur la touche SOURCE de la télécommande jusqu'à ce que vous passiez en mode de fonctionnement USB.

Interface USB

L'appareil comporte une prise d'entrée USB pour lire de la musique MP3 ou des fichiers JPEG ou autres.

Appuyez sur le bouton pour sélectionner le mode USB IN. Toutes les fonctions de lecture d'un disque sont identiques.

Remarque : le port d'entrée USB est compatible avec les mémoires flash. La compatibilité n'est pas garantie avec les lecteurs MP3 utilisant un logiciel propriétaire.

REMARQUE

Lorsque vous utilisez la fonction USB, veuillez ne pas insérer la clé dans la mauvaise direction pour éviter de la corrompre.

Télécommande

1. Répetition A-B : Appuyer 1 × : définit A. Appuyer 2 × : définit B. Appuyer 3 × : désactive la fonction.
2. Prog./Répétition : Pression courte : mode Répétition. Pression longue (2 s) : mode
   programmation du DVD.
3. Touches numériques 0-9
4. Paramétrage : Ouvre le menu de paramétrage.
5. Aller à : Envoie à un indice de temps spécifique.
6. Avance rapide
7. Suivant / Chapitre ou Richier suivant
8. Résident : Chépiter ou fickiers de
9. PRECEDENT : Chapitre ou nomier précédent.
10. SOURCE : Séparation du mode d'interne
11. SOURCE : Selection du mode d'entre
12. Aïnchage : Anlche les informations détaillées du fichier ou du disque en cours.
13. Angle / Audio : Pression courte : Change le mode de son (si différents modes sont disponibles). Pression longue (2 s) : Change la marque d'angle (si différents modes sont disponibles).
14. Titre / Sous-titres : Pression courte : Change le mode des sous-titres (si des sous-titres sont disponibles).
    Pression longue (2 s) : Menu de titre du DVD.
15. MENU / ZOOM : Pression courte : Zoom avant. Pression longue (2 s) : Touché Menu pour le menu du DVD.
16. ARRÊT / RALENTI : Pression courte : Arrêt. Pression longue (2 s) : Lecture au ralenti.
17. Touches directionnelles (▲, ×, 1, ▲):
18. Retour rapide
19. ENTRÉE : Col
20. Lecture/Pause

Préparation de la télécommande

Placez la télécommande sur une surface plane insérez la pile bouton fournie dans la télécommande comme suit :
1. Poussez le bouton vers la gauche.
2. Retirez le chargeur de la pile.
3. Insérez la pile dans le réceptacle en vous assurant que la polarité correspond au
marquage à l'interieur du composant. 4. Insérez le réceptacle dans la télécommande

Données de la pille

Type de pile : 1 × CR2025, 3 V
Longévité : environ 1 an (pour un usage normal à température ambiante).
Utilisation de la télécommande
Pointez la télécommande vers l'unité principale lorsque vous l'utilisez.
La télécommande fonctionne mieux à une distance inférieure à 5 m et à un angle inférieur
a 30° vers l'avant de l'appareil. Aucun obstacle ne doit se trouver sur le trajet entre la
telecommande et le capteur inirarouge. N exposez pas la télécommande à la lumière solaire directe. Si la télécommande ne fonctionne pas même lorsqu'on l'utilise près du lecteur, remplacez la pile.
Remarques sur les piles
Si vous n'utilisez pas la télécommande sur une longue période, retirez la pile du
compartiment
Ne chauffez pas les piles et ne les jetez pas dans le feu.
Ne démontez pas, ne déformez pas et ne modifiez pas les piles.

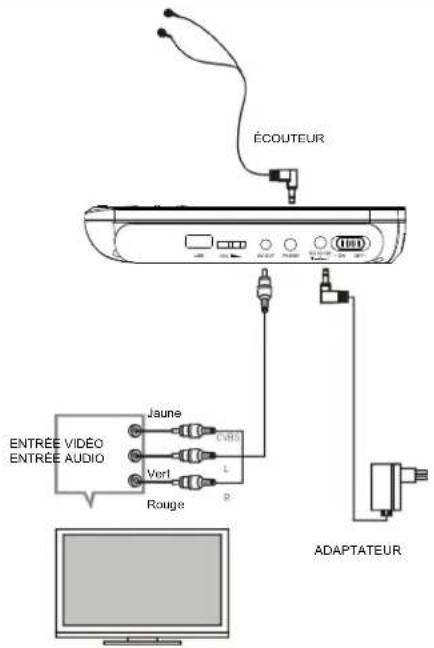

ÉCOUTEUR J'aune Verl Rouge ENTRÉE VIDÉO ENTRÉE AUDIO L P ADAPTATEUR

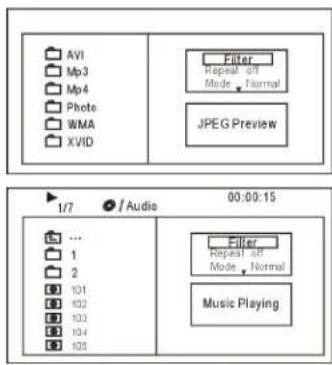

AVI Mp3 Mp4 Photo WMA XVID Filter Repeat Off Mode Normal JPEG Preview 1/7 /Audio 00:00:15 ... 1 2 101 102 103 104 105 Filter Repeat Off Mode Normal Music Playing

Le disque MP3/WMA/MPEG4 présente la structure de répertoire indiquée dans l'image

Appuyez sur les touches directionnelles pour sélectionner et appuyez sur le bouton

ENTRÉE pour entrer dans le sous-répartoire

Appuyez sur les touches directionnelles pour sélectionner et appuyez sur ENTRÉE ou LECTURE pour écouter la musique ou regarder le film.

Si vous voulez retourner au menu supérieur, appuyez sur les touches directionnelles pour électionner l'ôfne et appuyez sur le houten ENTRÈF.

Filtrer : Permet de sélectionner les catégories de fichiers affichés dans la liste du navigateur.

Cette sélection est effectuée parmi les 3 catégories : Audio, Photo et Vidéo. Rénétition : Parmel de sélectionner les différents modes de rénétition de le

Mode : Sélectionnez les différents modes de lecture

LECTURE DE CD D'IMAGES

Normal : Annule le mode Aléatoire.

Aléatoire : Active le mode Aléatoire. Lorsque le lecteur atteint le fin du chapitre/de la piste en cours, la lecture passe à un chapitre/à une piste aléatoire. À la fin de chaque chapitre/piste, un(s) autre chapitre/piste aléatoire sera lu jusqu'à ce que tous les chapitres/pistes aient été lus ou que le mode Aléatoire ait été annulé en passant à une autre option Mode.

Intro de musique : Dens ce mode, le lecteur lit les 10 premières secondes du fichier puis passe au suivant.

Mode Édition : Active le mode de lecture programme. Lorsque vous sélectionnez ce mode, appuyez sur la touche directionnelle GAUCHE jusqu'au répertoire et appuyez sur ENTREE pour sélectionner la piste désirée, puis appuyez sur Ajouter au programme pour ajouter à la lecture programmée.

Visualisation du programme : Affiche la piste du programme.

Visualisation du navigateur : Affiche le répertoire du programme.

Ajouter au programme : Sélectionnes la piste et appuyez sur Ajouter au programme pour aiouter la piste au répertoire de lecture programmée.

Vider le programme : À l'état d'arrêt complet (appuyez deux fois sur le bouton ARRÊT),

sélectionnez le pise et appuyez sur Vider le programme pour effacer la piste du répertoire de lecture programmée.

Le CD d'images présente la structure de répertoire indiquée dans l'image ci-dessus.

/7 ●/Photo 1 2 100 102 188 104 105 Filler Repeat off Made Normal JPEG Preview

Appuyez sur les touches directionnelles pour sélectionner et appuyez sur le bouton ENTRÉE pour entrer dans le sous-répertoire.

Appuyez sur les touches directionnelles pour sélectionner et appuyez sur ENTRÉE ou LECTURE pour regarder la ou les images.

Si vous voulez retourner au menu supérieur, appuyez sur les touches directionnelles pour sélectionner. L'ipône et appuyez sur le bouton ENTRÉE.

Rotation de l'image

À l'état de lecture d'image, appuyez sur les touches directionnelles pour faire tourner l'image, appuyez sur le bouton ANGLE pour changer le mode de balayage des images.

PARAMÈTRES SYSTÈME

FONCTIONNEMENT DU MENU

Appuyez sur le bouton PARAMÉTRAGE de la télécommande pour afficher le menu PARAMÉTRES.

Après avoir accédé au menu Paramètres, appuyez sur les boutons directionnels pour sélectionner vers le haut ou vers le bas l'élément désiré, puis appuyez sur le bouton ENTRÉE pour confirmer.

Appuyez sur le bouton directionnel GAUCHE pour retourner au menu de niveau supérieur.

Appuyez de nouveau sur le bouton PARAMETRAGE pour quitter le menu Paramètres.

Dans le menu PARAMETRES, vous pouvez choisir les options suivantes comme vous le souhaitez.

PARAMÈTRES DE LANGUES

Sélectionnez Langue dans le menu Paramètres. Le sous-menu Langue s'affiche :

Language	OSD Language SubtitleMPEG4 SubtitleAudioDVD Menu
Video
Rating
Misc

Langue OSD

Utilisez cet élément pour sélectionner la langue du menu Paramètres et d'affichage à l'écran.

Sous-titres

Cette option permet de prédéfinir la langue des sous-titres.

Suivez les instructions d'utilisation indiquées dans PARAMÉTRAGE DU MENU DVD en combinaison avec l'option désirée.

Sous-titres MPEG4

Permet de choisir parmi les différentes options d'encodage des sous-titres MPEG4.

Audio

Suivez les instructions d'utilisation indiquées dans PARAMÉTRAGE DU MENU DVD en

combinaison avec l'option désirée.

Cette option permet de sélectionner les options de langue de doublage intégrées au disque.

Menu DVD

Cette option permet de sélectionner les options de langue de menu du film.

Suivez les instructions d'utilisation indiquées dans PARAMÉTRAGE DU MENU DVD en combinaison avec l'option désirée.

PARAMÉTRES VIDÉO

Sélectionnez Vidéo dans le menu Paramètres. Le sous-menu Vidéo s'affiche :

Le rapport d'affichage d'image est relié au format du disque enregistré. Certains disques ne peuvent afficher des images dans le format d'image choisi.

Si vous lisez un disque au format 4:3 sur une TV à écran large, des bandes noires apparaissent sur les côtés gauche et droit de l'écran. Vous devez ajuster les paramètres de l'écran en fonction de type de télévision que vous possèdez.

Système TV

L'appareil supporte la sortie de divers systèmes, dont NTSC et PAL

Si votre téléviseur ne supporte que le système NTSC ou le système PAL, l'écran

clignotera et affichers les images en noir en blanc si le mauvais système est sélectionné.

Remarque : Pour plus d'informations sur le format de sortie, veuillez consulter les instructions de votre téléviseur.

Image intelligente

Règle les effets d'affichage pour la sortie vidéo : Normal : effet par défaut.

Lumineux : réglage interne pour un effet de vision lumineux

Doux : réglage interne pour un effet de vision doux.

Dynamique : l'utilisateur règle la luminosité, le contraste, la couleur, etc.

Dépannage

PARAMÉTRAGE DE LA CLASSIFICATION

Sélectionnez Classification dans le menu Paramètres. Le sous-menu Classification

s'attiche :

Remarque : Tous les DVD ne supportent pas de classification.

La sélection d'une classification permet à l'utilisateur de définir les options de contrôle

parental du lecteur.

Sélectionnez Contrôle Parental et appuyez sur ENTREE pour changer les différents

modes,

Remarque : Déverrouillez le mot de passe avant de définir le Contrôle parental

Table 1.2.3.

Denmir mot de passe

Utilisez les touches 0-9 pour entrer quatre chiffres (mot de passe), puis appuyez sur

ENTREE pour confirmer.

Remarque : Si vous oubliez le mol de passe veuillez utiliser le mol de passe universel

6666 pour deverrouiller

PARAMÈTRES DIVERS

Sélectionnez DIVERS dans le menu Paramètres. Le sous-menu s'affiche

^ Utilisez Réinitialisation des Paramètres par défaut pour retourner aux paramètres par

défaut d'usine et recharger le disque.

Passez en revue les mesures de résolution des problèmes décrites dans la section

suivantes avant de contacter le service après-vente.

Amétez le lecteur DVD dès que vous soupçonnez un dysfonctionnement.

Débranchez la prise d'alimentation et vérifiez si le lecteur DVD est inhabituellement chaud

ou si de la fumée en sort.

Proclème	Cause possible	Solution
Le lecteur de DVD ne fonctionne pas	Le couvercle du disque n'est pas fermé	Reformez le couvercle du disque
	Aucun disque inséré	Insérez un disque
	Disque inséré dans le mauvais sens.	Insérez le disque avec l'éliquelle vers le haut
	Disque sale ou déformé	Netioyez le disque ou insérez un nouveau disque
	Le code régional du lecteur ne correspond pas à celui du DVD	Achetez des DVD au code régional correspondant
	Humidité sur la lentille	Retirez le disque et arrêtée le lecteur DVD pendant au moins deux heures
Pas de son	L'appareil n'est pas connecte correctement	Vérifiez les connexions et connectez l'appareil de manière correcte
	Écouleurs connectées (haut-parieur arrête)	Retirez les écouleurs
	Paramètres de son du DVD incorrects	Vérifiez les paramètres de son et réglez le son correctement
	Disque sale ou déformé	Netioyez le disque ou insérez un nouveau disque
Pas d'image	L'écran de TV est arrêté ou dans le mauvais mode vidéo	Alumiez l'écran LCD et/ou réglez le bon mode vidéo
	L'appareil n'est pas connecte correctement	Vérifiez les connexions et connectez l'appareil de manière correcte
Mauvaise qualité vidéo et/ou audio	Disque sale ou déformé	Netioyez le disque ou insérez un nouveau disque
Lecture réprétes d'une section	Le mode boucle est activé	Quiltiez le mode boucle
	Disque sale ou déformé	Netioyez le disque ou insérez un nouveau disque
La télécommande de ne fonctionne pas	Obstacle entre la télécommande et le lecteur DVD	Retirez l'obstacle
	La télécommande n'est pas pointée vers le lecteur DVD	Pointez la télécommande directement vers le lecteur DVD
	Pile de la télécommande insérée dans le mauvais sens	Vérifiez la polarité de la pile et si nécessaire, insérez la pile correctement
	Pile trop faible ou complètement déchargée	Insérez une nouvelle pile

Spécifications

Autre

Mode Disque	DVD, VCD, CD, MP3, CD-R, CD-RW, JPEG, DVD+ -R/W, MPEG
Rapport S/B vidéo	≥ 90 dB.
Résolution	≥ 500 lignes.
Réponse de fréquence	fs 96 kHz : 20 Hz-20 kHz : +/-1 dBi
Rapport S/B audio	≥ 90 dB
Dynamique	≥ 80 dB.
Distorsion	< 0,01 %
Converfisseur AvN	86 kHz/24 bit
Dispositif d'affichage	Couleur TFT-LCD
Taille de l'écran 7 pouces
Sortie vidéo	1 V c-à-c (75Ω)
Sortie audio	2 canaux
Tension d'alimentation	Entrée CC 12 V
Consommation	≤ 12 W

Les spécifications sont soumises à modification sans avertissement préalable.

Autres causes possibles des problèmes :

Des décharges statiques ou autres interférences externes peuvent entraîner des

dysfonctionnements du lecteur DVD. Quand cela se produit, débranchez la prise d'alimentation de la prise murela et rebranchez la

d'alimentation de la prise murale et rebranchez-la.

Si le problème persiste, débranchez l'appareil de la prise murale et contactez le service après-vente ou un réparateur.

Ceci pour certifier que le lecteur DVD portatif est en conformité avec:

Les standards en vigueur de la Directive 2004/108/EC(Direction EMC) du

Conseil

EN55013:2001+A1+A2

EN61000-3-2:2006

EN61000-3-2:2008

EN55020:2007

Pour plus d'informations veuillez visiter notre site Internet

www.mpmaneurope.com
